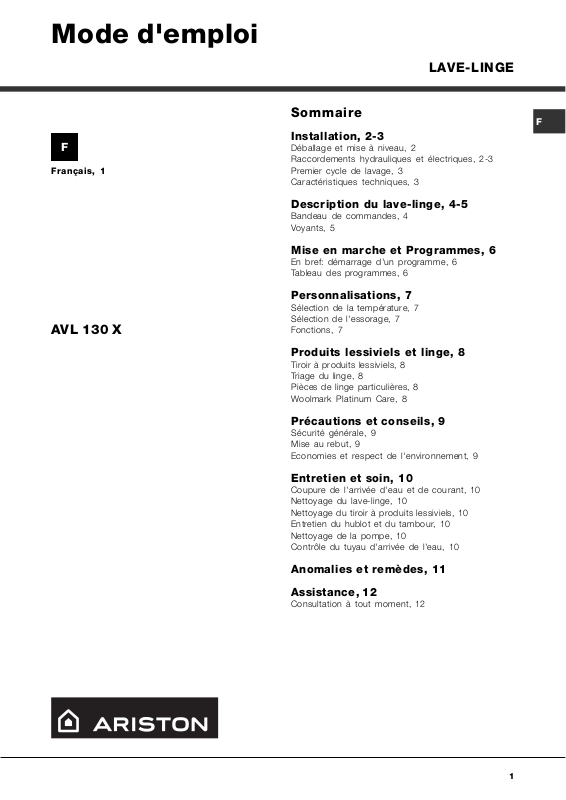

Sommaire

Installation, 2-3

Déballage et mise à niveau, 2 Raccordements hydrauliques et électriques, 2-3 Premier cycle de lavage, 3 Caractéristiques techniques, 3

Description du lave-linge, 4-5

Bandeau de commandes, 4 Voyants, 5

Mise en marche et Programmes, 6

En bref: démarrage d'un programme, 6 Tableau des programmes, 6

Personnalisations, 7

Sélection de la température, 7 Sélection de l'essorage, 7 Fonctions, 7

Produits lessiviels et linge, 8

Tiroir à produits lessiviels, 8 Triage du linge, 8 Pièces de linge particulières, 8 Woolmark Platinum Care, 8

Précautions et conseils, 9

Sécurité générale, 9 Mise au rebut, 9 Economies et respect de l'environnement, 9

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage du tiroir à produits lessiviels, 10 Entretien du hublot et du tambour, 10 Nettoyage de la pompe, 10 Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12

Consultation à tout moment, 12

Installation

 Conservez ce mode d'emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

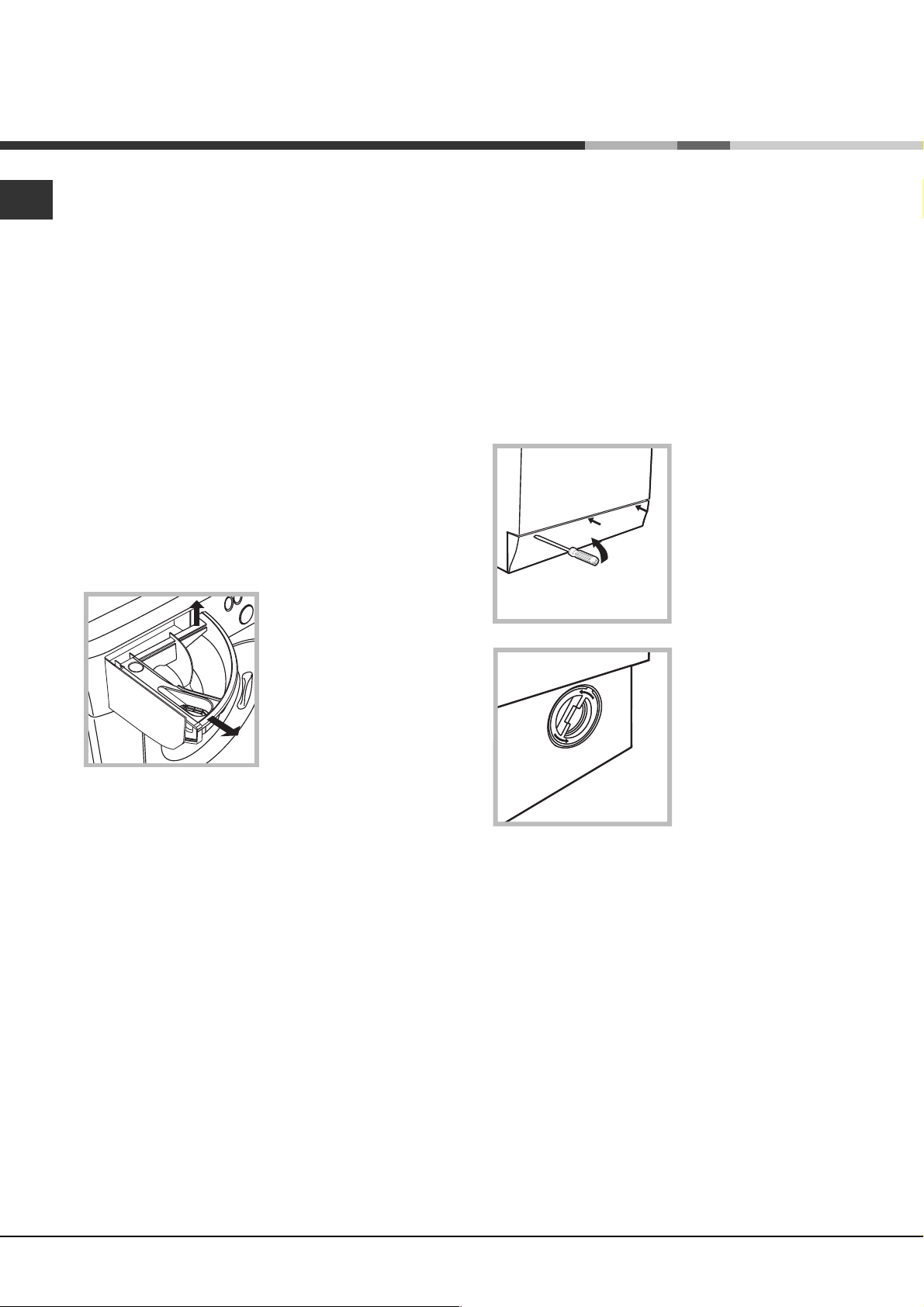

3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Bouchez à l'aide du bouchon fourni les trois trous où était logée la prise, situés sur la partie arrière, en bas à droite.

6. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissezle à un robinet d'eau

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

froide à embout fileté 3/4 gaz (voir figure). Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un technicien agréé.

Raccordement du tuyau de vidange

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale

65 - 100 cm

placés à une distance du sol comprise entre 65 et 100 cm;

 N'utilisez ni rallonges ni prises multiples.

 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

 L'utilisation de tuyaux de rallonge est absolument

déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:  la prise dispose de mise à la terre et est conforme

aux normes;

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

Caractéristiques techniques

Modèle

Dimensions

Capacité

AVL 130 X

largeur 59,5 cm hauteur 85 cm profondeur 53,5 cm

de 1 à 5 kg

Bac produits

 la prise est bien apte à supporter la puissance

maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);

 la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Raccordements

électriques

Raccordements hydrauliques

Vitesse d'essorage

Programmes de

contrôle selon la

norme IEC456

tension 220/230 Volt 50 Hz puissance maximale absorbée 1850 W

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 46 litres

jusqu'à 1300 tours minute

programme 3; température 60°C; effectué avec une charge de 5 kg.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description

Description du lave-linge

Bandeau de commandes

Tiroir à produits lessiviels

Tiroir à produits lessiviels: chargement des

produits lessiviels et additifs (voir page 8).

Touches

FONCTION

Voyants

Bouton

ESSORAGE

Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge.

Touche

MISE EN MARCHE/ ARRET

Voyant

ALLUMAGE/

HUBLOT VERROUILLE

Touche

START/RESET

Bouton

TEMPÉRATURE

Bouton

PROGRAMMES

Voyants: suivi du stade d'avancement du programme de lavage. Si la fonction Départ différé a été sélectionnée, indiquent le temps résiduel avant le démarrage du programme (voir page 5).

Bouton ESSORAGE: sélection de l'essorage ou exclusion (voir page 7).

Touches FONCTION: sélection des fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.

Bouton TEMPÉRATURE: sélection de la température ou lavage à froid (voir page 7).

Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur).

Voyant ALLUMAGE/HUBLOT VERROUILLE: pour comprendre si le lave-linge est branché et si le hublot peut être ouvert (voir page 5).

Bouton PROGRAMMES: choix des programmes (voir page 6). Le bouton est escamotable: pour le faire sortir, pressez légèrement au centre. En cours de lavage, le bouton ne bouge pas.
