Switched Rack Power Distribution Unit (AP8959EU3)
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
Overview and Specifications
Übersicht und technische Daten
Información general y especificaciones
Présentation et caractéristiques techniques
Panoramica e specifiche
Visão geral e especificações
Przegląd i specyfikacja
Описание и характеристики
Genel Bakış ve Teknik Özellikler

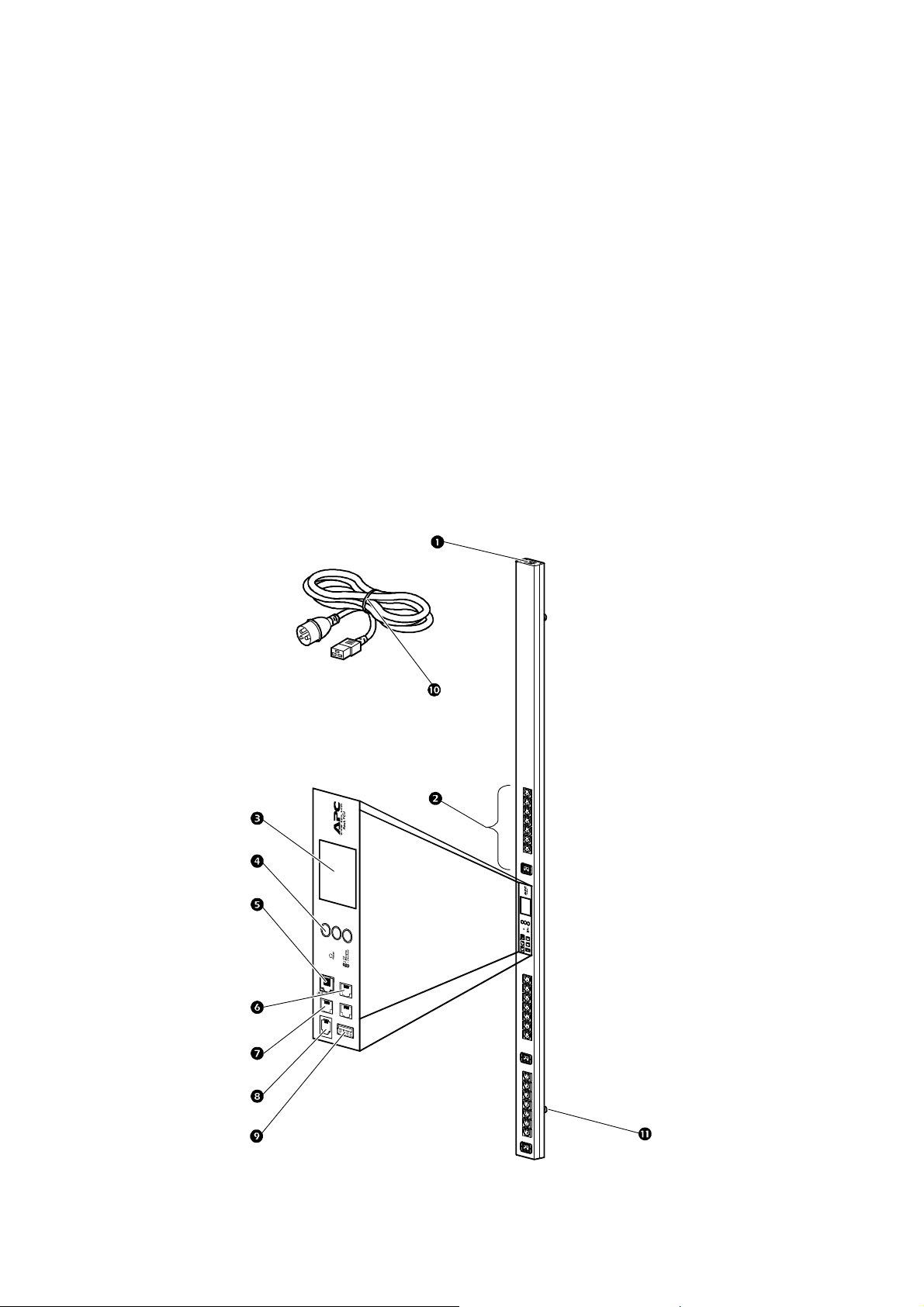

Overview
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out
Temp/Humidity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Por t
USB
Out
Temp/Humidity
10
/
100
pdu0480a
The APC by Schneider Electric Switched Rack Power Distribution Unit (PDU) distributes power to
devices in the rack. It has a sensor that measures the current that it and its attached devices use. It can be
®
monitored through Web, Telnet, SNMP, SSH, or InfraStruXure
Central interfaces.
Outlets. The Rack PDU has twenty-one (21) IEC-320-C13 and three (3) IEC-320-C19 locking
outlets . A green LED for each outlet turns on when the outlet is energized. (The locking feature is
compatible with APC locking input cords and APC locking jumper cords.)
Display interface. The liquid crystal display (LCD) and input buttons allow you to monitor
current, power, and voltage measurements of the Rack PDU. Local communication can be established
through the serial port , and remote communication through the network port . The USB and
CAN ports enable data transfer for future expansion options. The environmental sensor port allows
for monitoring of the temperature and humidity of the room or enclosure.
Power cord. A detachable 3.0-m (10-ft), 16 A, 3-pin C19-to-IEC-309 power cord is provided. The
Rack PDU has one (1) IEC-320-C20 inlet .
Toolless mounting. The Rack PDU has two toolless mounting pegs for 0 U mounting capability in
a rack or enclosure.
Switched Rack PDU—Overview and Specifications2
Specifications
Electrical
Acceptable input voltage 100–240 VAC +6%, -10 %
Maximum input current (phase) 16 A UL (derated)
Input frequency 50/60 Hz
Input connection IEC-320-C20
Input power 33.3 kVA UL
Output voltage 100–240 VAC
Maximum output current (outlet) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (derated)
Maximum output current (phase) 16 A UL (derated)
Output connections Twenty-one (21) IEC-320-C13; three (3) IEC-320-C19
16 A VDE
20 A PSE
Detachable 16 A, 3-pin C19-to-IEC-309 power cord
provided
3.7 kVA VDE
4.0 kVA PSE
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Physical
Dimensions (H x W x D)
(depth does not include toolless pegs)
Power cord length 3.0 m (10 ft)
Shipping dimensions (H x W x D) 200.0 x 16.5 x 11.4 cm (78.8 x 6.5 x 4.5 in)
Weight/shipping weight 13.3 kg (29.4 lbs) / 15.2 kg (33.6 lbs)
179.1 x 5.6 x 4.6 cm (70.5 x 2.2 x 1.8 in)
Environmental
Maximum elevation (above MSL)
Operating/Storage 0–3 000 m (0–10,000 ft) / 0–15 000 m (0–50,000 ft)
Temperature
Operating/Storage –5 to 45°C (23 to 115°F) / –25 to 65°C (–13 to 149°F)
Humidity
Operating/Storage 5–95% RH, non-condensing
Compliance
EMC verification FCC Part 15 Class A, ICES-003 Class A, VCCI-A,
Safety verification UL, VDE, PSE
EN 55022 Class A, EN 55024, EN 61000-3-2, EN 61000-3-3
Customer support and warranty information is available at the APC Web site, www.apc.com.
© 2009 APC by Schneider Electric. All trademarks are owned by Schneider Electric Industries
S.A.S., American Power Conversion Corporation, or their affiliated companies.
990-3448
12/2009
Schaltbare Ausgangsverteilung (PDU) für Rack-
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
Einbau (AP8959EU3)
Übersicht und technische Daten
Übersicht
Link - Rx/Tx
Main
Menu
Scroll
Sele ct
InS erial Port
USB Out
Temp/ H umid ity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/Humidity
10
/
100
pdu0480a
Die schaltbare Ausgangsverteilung (PDU) für Rack-Einbau von APC by Schneider Electric verteilt
Strom an die Geräte im Rack. Sie verfügt über einen Sensor, der den eigenen Stromverbrauch und den
der angeschlossenen Geräte misst. Sie kann über Web-, Telnet-, SNMP-, SSH- oder InfraStruXure
Central-Schnittstellen überwacht werden.
Stromausgänge. Die Rack PDU verfügt über 24 verriegelbare Stromausgänge, 21 vom Typ
IEC-320-C13 und 3 vom Typ IEC-320-C19 . Sobald der Ausgang bestromt wird, leuchtet die
dazugehörige grüne LED ein. (Die Verriegelung passt mechanisch zu verriegelbaren
Eingangsstromkabeln und Überbrückungskabeln von APC.)
Display. Mithilfe des LCD-Displays und der dazugehörigen Eingabetasten können
Stromaufnahme, Leistung und Spannung der Rack PDU überwacht werden. Der Datenaustausch mit
lokalen Systemen ist über den seriellen Anschluss möglich, für den Datenaustausch mit externen
Systemen steht ein Netzwerkanschluss zur Verfügung. Anschlüsse für USB und CAN
ermöglichen den Datenaustausch mit nachträglich installierten Erweiterungsoptionen. Über den
Umgebungssensoranschluss können die Temperatur und Feuchtigkeit im Aufstellraum oder
Systemschrank überwacht werden.
Netzkabel. Ein abziehbares Netzkabel von 3,0 m Länge, 16 A, 3-polig, Typ C19-an-IEC-309 wird
mitgeliefert. Die Rack PDU verfügt über einen Stromeingang vom Typ IEC-320-C20 .
Montage ohne Werkzeug. Die Rack PDU verfügt über zwei Montagestifte für den werkzeuglosen
Einbau in ein Rack oder einen Systemschrank mit 0 HE.
®
Schaltbare Ausgangsverteilung (PDU) für Rack-Einbau – Übersicht und technische Daten 5
Technische Daten
Elektrik
Zulässige Eingangsspannung 100 - 240 V~ +6%, -10%
Maximaler Eingangsstrom (Phase) 16 A UL (unterbelastet)
Eingangsfrequenz 50/60 Hz
Eingangsanschluss IEC-320-C20
Eingangsstrom 33,3 kVA UL
Ausgangsspannung 100 - 240 V~
Maximaler Ausgangsstrom (je Stromausgang) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (unterbelastet)
Maximaler Ausgangsstrom (Phase) 16 A UL (unterbelastet)
Ausgangsanschlüsse 21 vom Typ IEC-320-C13; 3 vom Typ IEC-320-C19
16 A VDE
20 A PSE
Abziehbares Netzkabel, 16 A, 3-polig, Typ C19-an-IEC-309 im
Lieferumfang enthalten
3,7 kVA VDE
4,0 kVA PSE
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Maße und Gewichte
Abmessungen (H x B x T)
(Tiefe ohne Montagestifte für werkzeuglosen Einbau)
Länge des Netzkabels 3,0 m (10 ft)
Versandabmessungen (H x B x T) 200,0 x 16,5 x 11,4 cm (78,8 x 6,5 x 11,43 cm)
Gewicht/Versandgewicht 13,3 kg / 15,2 kg
179,1 x 5,6 x 4,6 cm (70,5 x 2,2 x 1,8 in)
Umgebungsbedingungen
Maximale Höhe (über dem Meeresspiegel)
Betrieb/Lagerung 0–3 000 m (0 - 10.000 ft) / 0 - 15 000 m (0 - 50.000 ft)
Tem peratur
Betrieb/Lagerung –5 bis 45 °C (23 bis 115 °F) / –25 bis 65 °C (–13 bis 149 °F)
Luftfeuchtigkeit
Betrieb/Lagerung 5–95% RH, nichtkondensierend
Konformität
EMC FCC Teil 15 Klasse A, ICES-003 Klasse A, VCCI-A,
Sicherheitsprüfung UL, VDE, PSE
EN 55022 Klasse A, EN 55024, EN 61000-3-2, EN 61000-3-3
Bei Fragen an den Kundendienst oder zur Abwicklung möglicher Garantiefälle informieren Sie
sich bitte auf der Website von APC unter www.apc.com.
© 2009 APC Schneider Electric. Alle Marken sind Eigentum von Schneider Electric Industries
S.A.S., der American Power Conversion Corporation oder ihnen angegliederter Unternehmen.
990-3448
12/2009
Unidad de distribución de alimentación conmutada de
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
rack (AP8959EU3)
Información general y especificaciones
Información general
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USBOut
Temp/Hu midity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/Humidity
10
/
100
pdu0480a
La Unidad de distribución de alimentación (PDU) conmutada de rack de APC by Schneider Electric
distribuye la alimentación a los dispositivos del rack. Dispone de un sensor que mide la corriente usada
por ella misma y por los dispositivos conectados a ella. Esta se puede supervisar a través de una interfaz
Web, Telnet, SNMP, SSH o de InfraStruXure
®
Central.
Tomas de corriente. La PDU de rack cuenta con veintiuna (21) tomas de corriente bloqueables
IEC-320-C13 y tres (3) IEC-320-C19 . Cada toma de corriente tiene un LED verde que se enciende
cuando se activa. (La característica de bloqueo es compatible con los cables de entrada bloqueables APC
y los cables de puente bloqueables APC.)
Interfaz de pantalla. La pantalla de cristal líquido (LCD) y los botones de entrada le permiten
supervisar las medidas de corriente, potencia y tensión de la PDU de rack. La comunicación local se
puede establecer a través del puerto serie , y la comunicación remota a través del puerto de red . Los
puertos USB y CAN posibilitan la transferencia de datos para futuras opciones de expansión. El
puerto de sensor ambiental permite la supervisión de la temperatura y la humedad de la sala o
armario.
Cable de alimentación. Se proporciona un cable de alimentación desconectable C19 a IEC-309 de
3 clavijas y 16 A de 3 metros (10 pies) . La PDU de rack tiene una (1) entrada IEC-320-C20 .
Montaje sin herramientas. La PDU de rack tiene dos clavijas de montaje sin herramientas que
permiten un montaje de 0 U en un rack o un armario.
8
PDU (Unidad de distribución de alimentación) conmutada de rack—
Información general y especificaciones
Especificaciones
Eléctricas
Tensión de entrada aceptable 100–240 VCA +6%, -10 %
Corriente de entrada máxima (fase) 16 A UL (limitada)
Frecuencia de entrada 50/60 Hz
Conexión de entrada IEC-320-C20
Potencia de entrada 33,3 kVA UL
Tensión de salida 100–240 VCA
Corriente de salida máxima (enchufe) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (limitada)
Corriente de salida máxima (fase) 16 A UL (limitada)
Conexiones de salida Veintiuna (21) IEC-320-C13; tres (3) IEC-320-C19
16 A VDE
20 A PSE
Se proporciona un cable de alimentación desconectable C19 a
IEC-309 de 16 A y 3 clavijas
3,7 kVA VDE
4,0 kVA PSE
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Físicas
Dimensiones (Alto x Ancho x Fondo)
(el fondo no incluye las clavijas de montaje sin
herramientas)
Longitud del cable de alimentación 3,0 m (10 pies)
Dimensiones de salida de fábrica
(Alto x Ancho x Fondo) 200,0 x 16,5 x 11,4 cm (78,8 x 6,5 x 4,5 pulg.)
Peso/Peso de salida de fábrica 13,3 kg (29,4 lbs) / 15,2 kg (33,6 lbs)
179,1 x 5,6 x 4,6 cm (70,5 x 2,2 x 1,8pulg.)
Ambientales
Altura máxima (sobre el nivel del mar)
Funcionamiento/almacenamiento 0–3 000 m (0–10.000 pies) / 0–15 000 m (0–50.000 pies)
Temperatura
Funcionamiento/almacenamiento –5 a 45 °C (23 a 115 °F) / –25 a 65 °C (–13 a 149 °F)
Humedad
Funcionamiento/almacenamiento 5–95% RH sin condensación
Cumplimiento
Verificación de EMC Normas de la FCC Parte 15 Clase A, ICES-003 Clase A, VCCI-A,
Verificación de seguridad UL, VDE, PSE
EN 55022 Clase A, EN 55024, EN 61000-3-2, EN 61000-3-3
La información sobre asistencia al cliente y garantía está disponible en el sitio Web de APC, www.apc.com.
© 2009 APC by Schneider Electric. Todas las marcas comerciales son propiedad de Schneider Electric
Industries S.A.S., de American Power Conversion Corporation o de sus empresas asociadas.
990-3448
12/2009
Unité de distribution de l'alimentation à monter en rack
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
avec système de commutation (AP8959EU3)
Présentation et caractéristiques techniques
Présentation
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USBOut
Temp/ Hu m idi ty
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/ H um id it y
10
/
100
pdu0480a
L'unité de distribution de l'alimentation (PDU) à monter en rack avec système de commutation d'APC by
Schneider Electric distribue l'alimentation aux dispositifs du rack. Elle est munie d'un capteur mesurant
le courant utilisé par la PDU et les dispositifs reliés. Elle peut être contrôlée par l'intermédiaire
d'interfaces Web, Telnet, SNMP, SSH ou InfraStruXure
®
Central.
Prises. Le PDU montable en rack est dotée de vingt-et-une (21) prises CEI-320-C13 verrouillables et de
trois (3) prises CEI-320-C19 verrouillables . Pour chaque prise, un voyant vert s'allume lorsque la
prise est activée (la fonction de verrouillage est compatible avec les cordons d'entrée à verrouillage
d'APC et les cordons d'alimentation à verrouillage d'APC).
Interface d'affichage. L'affichage à cristaux liquides (LCD) et les boutons d'entrée permettent de
contrôler les mesures d'intensité, de puissance et de tension de la PDU en rack. La communication locale
peut être établie par l'intermédiaire du port série , la communication à distance par l'intermédiaire du
port réseau . Les ports USB et CAN permettent de transférer des données pour des options
d'extension futures. Le port du capteur environnemental permet de contrôler la température et
l'humidité de la salle ou de l'armoire.
Cordon d'alimentation. Un cordon d'alimentation C19/CEI-309 amovible de 3 m, 16 A, à
3broches est fourni. La PDU en rack comprend une (1) entrée CEI-320-C20 .
Montage sans outil. La PDU en rack comprend deux chevilles de montage sans outil pour une
option de montage 0 U dans un rack ou une armoire.
PDU à monter en rack avec système de commutation — Présentation et caractéristiques 11
Caractéristiques techniques
Circuit électrique
Tension d'entrée admissible 100-240 V c.a. +6 %, -10 %
Intensité maximale en entrée (phase) 16 A UL (déclassé)
Fréquence d'entrée 50/60 Hz
Connexion d'entrée CEI-320-C20
Puissance d'entrée 33,3 kVA UL
Tension de sortie 100 -240 V c.a.
Intensité maximale en sortie (prise) CEI-320-C13 : 12 A ; CEI-320-C19 : 16 A UL (déclassé)
Intensité maximale en sortie (phase) 16 A UL (déclassé)
Connexions de sortie Vingt-et-une (21) CEI-320-C13 ; trois (3) CEI-320-C19
16 A VDE
20 A PSE
Cordon d'alimentation C19/CEI-309 amovible de 16 A à
3 broches fourni
3,7 kVA VDE
4,0 kVA PSE
CEI-320-C13 : 10 A ; CEI-320-C19 : 16 A VDE
CEI-320-C13 : 15 A ; CEI-320-C19 : 20 A PSE
16 A VDE
20 A PSE
Caractéristiques physiques
Dimensions (H x l x P)
(la profondeur ne tient pas compte des chevilles sans
outil)
Longueur du cordon d'alimentation 3,0 m
Dimensions à l'expédition (H x l x P) 200,0 x 16,5 x 11,4 cm
Poids / Poids à l'expédition 13,3 kg / 15,2 kg
179,1 x 5,6 x 4,6 cm
Caractéristiques environnementales
Altitude maximale (au-dessus du niveau de la mer)
Fonctionnement / Stockage 0–3000 m / 0 à 15 000 m
Température
Fonctionnement / Stockage –5 à 45°C (23 à 115°F) / –25 à 65°C (–13 à 149°F)
Humidité
Fonctionnement / Stockage 5–95% HR, sans condensation
Conformité
Compatibilité électromagnétique FCC, section 15, classe A, ICES-003 classe A, VCCI classe A
Normes de sécurité UL, VDE, PSE
EN 55022 classe A, EN 55024, EN 61000-3-2, EN 61000-3-3
Pour obtenir des informations sur l'assistance et la garantie, les clients peuvent consulter le site Web d'APC à
l'adresse www.apc.com.
© 2009 APC by Schneider Electric. Toutes les marques déposées sont la propriété de Schneider Electric
Industries S.A.S., American Power Conversion Corporation ou de leurs filiales.
990-3448
12/2009
Unità di distribuzione dell'alimentazione con
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
montaggio a rack alternato (AP8959EU3)
Panoramica e specifiche
Panoramica
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USBOut
Temp/ Hu m idi ty
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/ Hum idi ty
10
/
100
pdu0480a
L’unità di distribuzione dell'alimentazione in rack alternato APC by Schneider Electric distribuisce
l’alimentazione ai dispositivi nel rack. Dispone di un sensore che misura la corrente utilizzata sia
dall’unità che dai dispositivi collegati. Può essere monitorata tramite interfacce web, Telnet, SNMP,
SSH o InfraStruXure
®
Central.
Uscite. La PDU in rack dispone di 21 uscite IEC-320-C13 e di 3 uscite di fissaggio IEC-320-C19 .
Quando un'uscita viene alimentata, si accende il rispettivo LED verde. (La funzione di fissaggio è
compatibile con i cavi di ingresso di fissaggio APC e con i cavi di accoppiamento di fissaggio APC.)
Interfaccia del display. Il display LCD e i pulsanti di ingresso consentono di monitorare le
misurazioni di corrente, potenza e tensione della PDU in rack. È possibile stabilire la comunicazione a
livello locale tramite la porta seriale e la comunicazione remota tramite la porta di rete . Le porte
USB e CAN consentono il trasferimento di dati per opzioni di espansione future. La porta del
sensore ambientale consente di eseguire il monitoraggio di temperatura e umidità della stanza o
dell’armadietto.
Cavo di alimentazione. Un cavo di alimentazione rimovibile da 3 m (10 piedi), 16 A, da C19 a
IEC-309 a 3 pin è in dotazione. La PDU in rack dispone di 1 ingresso IEC-320-C20 .
Installazione senza utensili. La PDU in rack dispone di due pioli di sostegno che non richiedono
l’uso di strumenti per funzionalità di installazione 0 U in un rack o in un armadietto.
PDU con montaggio a rack alternato - Panoramica e specifiche14
Specifiche
Caratteristiche elettriche
Tensione in ingresso accettabile 100–240 V c.a. +6%, -10%
Corrente massima in ingresso (fase) 16 A UL (a potenza ridotta)
Frequenza in ingresso 50/60 Hz
Collegamento in ingresso IEC-320-C20
Potenza in ingresso 33,3 kVA UL
Tensione di uscita 100–240 V c.a.
Massimo carico di corrente in uscita (uscita) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (a potenza ridotta)
Massimo carico di corrente in uscita (fase) 16 A UL (a potenza ridotta)
Collegamenti in uscita 21 uscite IEC-320-C13; 3 uscite IEC-320-C19
16 A VDE
20 A PSE
Cavo di alimentazione rimovibile a 16 A, da C19 a IEC-309 a
3 pin in dotazione
3,7 kVA VDE
4 kVA PSE
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Caratteristiche fisiche
Dimensioni (A x L x P)
(la profondità non comprende i pioli)
Lunghezza del cavo di alimentazione 3 m (10 piedi)
Dimensioni con imballaggio (A x L x P) 200,0 x 16,5 x 11,4 cm (78,8 x 6,5 x 4,5 pollici)
Peso/peso con imballaggio 13,3 kg (29,4 libbre) / 15,2 kg (33,6 libbre)
179,1 x 5,6 x 4,6 cm (70,5 x 2,2 x 1,8pollici)
Caratteristiche ambientali
Altezza massima (SLM)
Di esercizio/Di stoccaggio
Temperatura
Di esercizio/Di stoccaggio Da –5 a 45 °C (da 23 a 115 °F) / da –25 a 65 °C (da –13 a 149 °F)
Umidità
Di esercizio/Di stoccaggio 5–95% umidità relativa senza condensa
0–3.000 m (0–10.000 piedi) / 0–15.000 m (0–50.000 piedi)
Conformità
Verifiche EMC FCC parte 15 Classe A, ICES-003 Classe A, VCCI-A,
Verifiche di sicurezza UL, VDE, PSE
EN 55022 Classe A, EN 55024, EN 61000-3-2, EN 61000-3-3
Le informazioni sull’assistenza clienti e sulla garanzia sono consultabili sul sito web di APC
all’indirizzo www.apc.com.
© 2009 APC by Schneider Electric. Tutti i marchi commerciali sono di proprietà di Electric
Industries S.A.S., American Power Conversion Corporation o di aziende affiliate.
990-3448
12/2009
Unidade de distribuição de energia para rack
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
comutada (AP8959EU3)
Visão geral e especificações
Visão geral
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out
Temp/ Hu m idi ty
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/ Hum idi ty
10
/
100
pdu0480a
A unidade de distribuição de energia (PDU) para rack comutada da APC by Schneider Electric distribui
energia para dispositivos no rack. Possui um sensor que mede a corrente usada por ela e por seus
dispositivos conectados. Pode ser monitorada através das interfaces Web, Telnet, SNMP, SSH ou
InfraStruXure
®
Central.
Tomadas. A PDU para rack possui 21 (vinte e uma) tomadas com trava IEC-320-C13 e 3 (três)
IEC-320-C19 . Cada tomada possui um LED verde que se acende quando a tomada está energizada.
(O recurso de travamento é compatível com os cabos de entrada com trava da APC e com os cabos
jumper com trava da APC.)
Display. O display de cristal líquido (LCD) e os botões de entrada permitem monitorar medições
de corrente, potência e tensão da PDU para rack. A comunicação local pode ser estabelecida através da
porta serial e a comunicação remota através da porta de rede . As portas USB e CAN
permitem a transferência de dados para futuras opções de expansão. A porta do sensor ambiental
permite o monitoramento de temperatura e umidade da sala ou do gabinete.
Cabo de energia. Um cabo de energia C19-para-IEC-309 removível de 3,0 m, 16 A, 3 pinos é
fornecido. A PDU para rack possui 1 (uma) entrada IEC-320-C20 .
Montagem sem ferramentas. A PDU para rack possui dois prendedores para montagem sem
ferramentas que permitem a montagem 0 U em um rack ou gabinete.
PDU para Rack Comutada — Visão Geral e Especificações 17
Especificações
Elétricas
Tensão de entrada aceitável 100 a 240 VCA +6%, -10%
Corrente máxima de entrada (fase) 16 A UL (reduzida à capacidade nominal)
Frequência de entrada 50/60 Hz
Conexão de entrada IEC-320-C20
Potência de entrada 33,3 kVA UL
Tensão de saída 100 a 240 VCA
Corrente máxima de saída (tomada) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL
Corrente máxima de saída (fase) 16 A UL (reduzida à capacidade nominal)
Conexões de saída 21 (vinte e uma) IEC-320-C13; 3 (três) IEC-320-C19
16 A VDE
20 A PSE
Cabo de energia C19-para-IEC-309 removível de 16 A e
3 pinos fornecido
3,7 kVA VDE
4,0 kVA PSE
(reduzida à capacidade nominal)
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Físicas
Dimensões (A x L x P)
(a profundidade não inclui os prendedores para
montagem sem ferramentas)
Comprimento do cabo de energia 3,0 m
Dimensões para transporte (A x L x P) 200,0 x 16,5 x 11,4 cm
Peso/peso para transporte 13,3 kg / 15,2 kg
179,1 x 5,6 x 4,6 cm
Ambientais
Altitude máxima (acima do nível médio do mar)
Operação/armazenamento 0–3.000 m / 0 a 15.000 m
Temperatura
Operação/armazenamento –5 a 45°C / –25 a 65°C
Umidade
Operação/armazenamento 5–95% Umidade relativa, não condensante
Conformidade
Verificação EMC FCC Parte 15 Classe A, ICES-003 Classe A, VCCI-A,
Verificação de segurança UL, VDE, PSE
EN 55022 Classe A, EN 55024, EN 61000-3-2, EN 61000-3-3
Informações sobre o Serviço de Atendimento ao Cliente e sobre garantia estão disponíveis no site da Web da
APC, www.apc.com.
© 2009 APC by Schneider Electric. Todas as marcas comerciais são propriedade da Schneider Electric
Industries S.A.S., American Power Conversion Corporation ou de suas empresas controladas.
990-3448
12/2009
Zarządzana listwa zasilająca do montażu w szafie
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
przemysłowej (AP8959EU3)
Przegląd i specyfikacja
Dane ogólne
Link - Rx/Tx
Main
Menu
Scroll
Selec t
InSerial Port
USB Out
Temp/ H umid ity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSer ial Port
USB
Out
Temp/Humidity
10
/
100
pdu0480a
Zarządzana listwa zasilająca (PDU) do montażu w szafie przemysłowej marki APC by Schneider
Electric zapewnia dystrybucję zasilania do urządzeń w szafie. Jest ona wyposażona w czujnik, który
mierzy prąd zużywany przez samą listwę i podłączone do niej urządzenia. Działanie listwy może być
monitorowane za pośrednictwem interfejsu bazującego na sieci Web, usłudze Telnet, protokole SNMP,
SSH lub kontrolerze InfraStruXure
®
Central.
Gniazda. Listwa zasilająca do montażu w szafie jest wyposażona w dwadzieścia jeden (21) gniazd
IEC-320-C13 oraz trzy (3) gniazda IEC-320-C19 z blokadami . Gdy gniazdo jest pod napięciem,
świeci się odpowiadająca mu zielona dioda LED. (Blokady gniazd są kompatybilne z wejściowymi
przewodami zasilającymi APC z blokadami oraz z przewodami połączeniowymi APC z blokadami).
Wyświetlacz. Wyświetlacz ciekłokrystaliczny (LCD) oraz przyciski wejść umożliwiają
monitorowanie prądu, mocy i napięcia na listwie zasilającej. Możliwe jest nawiązanie komunikacji
lokalnej przez port szeregowy oraz komunikacji zdalnej przez port sieciowy . Porty USB i
CAN umożliwiają przesyłanie danych do/z opcjonalnych urządzeń dodatkowych, jakie mogą zostać
wprowadzone w przyszłości. Port czujnika warunków otoczenia umożliwia monitorowanie
temperatury i wilgotności w pomieszczeniu lub w obudowie.
Przewód zasilający. Zestaw zawiera odłączalny przewód zasilający o długości 3,0 m, zakończony z
jednej strony 3-stykowym złączem C19, a z drugiej IEC-309, o prądzie znamionowym 16 A . Listwa
zasilająca jest wyposażona w jedno (1) gniazdo wejściowe IEC-320-C20 .
Montaż bez użycia narzędzi. Listwa zasilająca do montażu w szafie jest wyposażona w dwa kołki do
mocowania bez użycia narzędzi ; umożliwiają one zamontowanie listwy w szafie lub obudowie w taki
sposób, aby nie zajmowała miejsca na sprzęt (0 U).
Zarządzana listwa zasilająca (PDU) do montażu w szafie — przegląd i specyfikacja20
Dane techniczne
Parametry elektryczne
Dopuszczalne napięcie wejściowe 100-240 VAC +6%, -10%
Maksymalny prąd wejściowy (faza) 16 A UL (zredukowany znamionowy)
Częstotliwość na wejściu 50/60 Hz
Połączenie wejściowe IEC-320 C20
Zasilanie na wejściu 33,3 kVA UL
Napięcie na wyjściu 100–240 VAC
Maksymalny prąd na wyjściu (gniazda) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL
Maksymalny prąd na wyjściu (faza) 16 A UL (zredukowany znamionowy)
Połączenia wyjściowe Dwadzieścia jeden (21) IEC-320-C13; trzy (3) IEC-320-C19
16 A VDE
20 A PSE
Na wyposażeniu odłączalny przewód zasilający o obciążalności 16 A,
zakończony z jednej strony 3-stykowym złączem C19, a z drugiej
IEC-309.
3,7 kVA VDE
4,0 kVA PSE
(zredukowany znamionowy)
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Parametry fizyczne
Wymiary (W x S x G)
(głębokość bez uwzględnienia kołków do mocowania)
Długość przewodu zasilającego 3,0 m (10 stóp)
Wymiary transportowe (W x S x G) 200,0 x 16,5 x 11,4 cm (78,8 x 6,5 x 4,5 cala)
Ciężar/ciężar transportowy 13,3 kg (29,4 funta) / 15,2 kg (33,6 funty)
179,1 x 5,6 x 4,6 cm (70,5 x 2,2 x 1,8 cala)
Parametry środowiska
Maksymalna wysokość (n.p.m)
Eksploatacja/Przechowywanie 0–3 000 m (0–10 000 st.) / 0–15 000 m (0–50 000 st.)
Temperatura
Eksploatacja/Przechowywanie Od –5 do 45°C (od 23 do 115°F) / od –25 do 65°C (od –13 do 149°F)
Wilgotność
Eksploatacja/Przechowywanie 5–95% — wilg. względna, bez kondensacji
Zgodność z normami
Atesty kompatybilności elektromagnetycznej (EMC) FCC Part 15 klasa A, ICES-003 klasa A, VCCI-A,
Atesty bezpieczeństwa UL, VDE, PSE
EN 55022 klasa A, EN 55024, EN 61000-3-2, EN 61000-3-3
Informacje dotyczące gwarancji oraz pomocy technicznej znajdują się na stronie internetowej
firmy APC: www.apc.com.
© 2009 APC by Schneider Electric. Wszystkie znaki towarowe są własnością Schneider Electric
Industries S.A.S., American Power Conversion Corporation lub ich przedsiębiorstw afiliowanych.
990-3448
12/2009
Управляемое устройство распределения
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
электропитания для монтажа в стойку (AP8959EU3)
Описание и характеристики
Обзор
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out
Temp/ Hum idity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/Humidity
10
/
100
pdu0480a
Устро й с тво Switched Rack PDU APC компании Schneider Electric предназначено для
распределения электропитания между устройствами, смонтированными в стойке. Оно оснащено
датчиком, который измеряет ток, используемый данным блоком и подключенными к нему
устройствами. Мониторинг блока распределения питания можно осуществлять посредством вебинтерфейса, а также с помощью интерфейсов Telnet, SNMP, SSH или InfraStruXure
®
Central.
Разъемы. Блок распределения питания для монтажа в стойку имеет двадцать один (21) разъем
IEC-309C13 и три (3) разъема IEC-309C19 pазъемы . Каждому разъему соответствует зеленый
индикатор; он загорается при активировании разъема. (Функция запирания совместима с
запорными входными шнурами APC, а также с запорными соединительными шнурами APC.)
Дисплей. Жидкокристаллический дисплей (LCD) и клавиши ввода позволяют отслеживать
значения тока, мощности и напряжения в устройстве Rack PDU. Локальное соединение можно
установить через последовательный порт , а удаленное соединение – через сетевой порт .
Порты USB и CAN обеспечивают возможность передачи данных в случае расширения
функций. Порт датчиков окружающей среды позволяет отслеживать температуру
и влажность
помещения или монтажного шкафа.
Кабель питания. Отсоединяемый кабель питания 3,0 м, 16 A, 3-контактный C19-to-IEC-309 в
комплекте. Ус т р ойс т в о Rack PDU имеет один (1) ввод IEC-320-C20 .
Монтаж без применения инструментов. В устройстве Rack PDU есть два монтажных
ограничителя для монтажа в шкаф или стойку 0 U.
Устройство Switched Rack PDU – описание и характеристики 23
Технические характеристики
Электрические компоненты
Допустимое входное напряжение 100-240 В переменного тока +6%, -10%
Максимальный входной ток (по фазам) 16 A UL (с пониженными характеристиками)
Частота 50/60 Гц
Входное соединение IEC-320-C20
Входная мощность 33,3 кВА UL
Выходное напряжение 100-240 В переменного тока
Максимальный выходной ток (разъем) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (с пониженными
Максимальный выходной ток (по фазам) 16 A UL (с пониженными характеристиками)
Выходные
соединения Двадцать один разъем (21) IEC-320-C13; три разъема (3)
16 A VDE
20 A PSE
Отсоединяемый кабель питания 16 А, 3-контактный
C19-to-IEC-309
3,7 кВА VDE
4,0 кВА PSE
характеристиками)
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
IEC-320-C19
Физические параметры
Габариты (В x Ш x Г)
(глубина без учета штифтов для монтажа без
инструментов)
Длина кабеля питания 3,0 м
Габариты при транспортировке (В x Ш x Г) 200,0 x 16,5 x 11,4 см
Вес/вес в упаковке 13,3 кг/15,2 кг
179,1 x 5,6 x 4,6 см
Окружающая среда
Максимальная высота (над средним уровнем моря)
При эксплуатации/При хранении 0–3 000 м / 0–15 000 м
Температура
При эксплуатации/При хранении –5 – 45°C / –25 – 65°C
Влажность
При эксплуатации/При хранении 5–95% Относительная влажность, без конденсации
Соответствие стандартам
Подтверждение EMC Часть 15 правил FCC, Класс A, ICES-003, Класс A, VCCI-A
EN 55022 класс A, EN 55024, EN 61000-3-2, EN 61000-3-3
Подтверждение эксплуатационной безопасности UL, VDE, PSE
Техническую поддержку и сведения о гарантийном обслуживании можно получить на
веб-сайте компании APC по адресу www.apc.com.
© 2009 APC, компания Schneider Electric. Все товарные знаки являются собственностью компании Schneider
Electric Industries S.A.S., American Power Conversion Corporation и их аффилированных компаний.
990-3448
12/2009
Anahtarlı Kabin İçi Dikey Montajlı Güç Dağıtım Birimi
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB Out Temp/Humidity
10/
100
pdu047 9a
(AP8959EU3)
Genel Bakış ve Teknik Özellikler
Genel Bakış
Lin k - Rx/Tx
Main
Menu
Scroll
Selec t
InSerial Port
USB Out
Temp/H umid ity
10/
100
Link - Rx/Tx
Main
Menu
Scroll
Select
InSerial Port
USB
Out
Temp/H umidi ty
10
/
100
pdu0480a
APC by Schneider Electric Anahtarlı Kabin İçi Dikey Montajlı Güç Dağıtım Birimi (PDU) kabin
içindeki cihazlara güç dağıtır. Kendisinin ve ona bağlı cihazların kullandığı akımı ölçen bir sensöre
®
sahiptir. Web, Telnet, SNMP veya InfraStruXure
Central arabirimlerinden de takip edilebilir.
Çıkışlar. Kabin İçi Dikey Montajlı PDU’da yirmibir (21) adet IEC-320-C13 ve üç (3) adet IEC-320-C19
kilitli çıkış bulunmaktadır. Çıkışa voltaj geldiğinde ilgili yeşil LED yanar. (Kilitleme özelliği APC
kilitli giriş kabloları ve APC kilitli jumper kablolarıyla uyumludur.)
Görüntü arabirimi. Likit kristal ekran (LCD) ve giriş düğmeleri Kabin İçi Dikey Montajlı
PDU'nın akım, güç ve voltaj değerlerini takip etmenizi sağlar. Seri port aracılığıyla yerel iletişim ve
ağ portu aracılığıyla uzaktan iletişim kurulabilir. USB ve CAN portları sonraki genişletme
seçenekleri için veri transferi sağlar. Ortam sensörü portu odanın veya dolabın sıcaklık ve nem
değerlerinin takip edilmesini sağlar.
Güç kablosu. Çıkarılabilir 3,0 m (10 ft), 16 A, 3-pim C19-IEC-309 güç kablosu ürünle birlikte
verilmektedir. Kabin İçi Dikey Montajlı PDU'da bir (1) adet IEC-320-C20 giriş bulunmaktadır.
Aletsiz montaj. Kabin İçi Dikey Montajlı PDU'da iki adet aletsiz montaj mandalı bulunmaktadır bu
mandallar raf veya dolaba 0 U montaj içindir.
26
Anahtarlı Kabin İçi Dikey Montajlı PDU—
Genel Bakış ve Teknik Özellikler
Teknik Özellikler
Elektriksel
Uygun giriş gerilimi 100–240 VAC +%6, -%10
Maksimum giriş akımı (faz) 16 A UL (düşürülmüş)
Giriş frekansı 50/60 Hz
Giriş bağlantısı IEC-320-C20
Giriş gücü 33,3 kVA UL
Çıkış voltajı 100–240 VAC
Maksimum çıkış akımı (çıkış) IEC-320-C13: 12 A; IEC-320-C19: 16 A UL (düşürülmüş)
Maksimum çıkış akımı (faz) 16 A UL (düşürülmüş)
Çıkış bağlantıları Yirmi bir (21) adet IEC-320-C13; üç (3) adet IEC-320-C19
16 A VDE
20 A PSE
Çıkarılabilir 16 A, 3-pim C19-IEC-309 güç kablosu ürünle
birlikte verilmektedir
3,7 kVA VDE
4,0 kVA PSE
IEC-320-C13: 10 A; IEC-320-C19: 16 A VDE
IEC-320-C13: 15 A; IEC-320-C19: 20 A PSE
16 A VDE
20 A PSE
Fiziksel
Boyutlar (Y x G x D)
(derinlik aletsiz montaj mandallarını içermez)
Güç kablosu uzunluğu 3,0 m (10 ft)
Nakliye boyutları (Y x G x D) 200,0 x 16,5 x 11,4 cm (78,8 x 6,5 x 4,5 inç)
Ağırlık/nakliye ağırlığı 13,3 kg (29,4 lbs) / 15,2 kg (33,6 lbs)
179,1 x 5,6 x 4,6 cm (70,5 x 2,2 x 1,8 inç)
Çevresel
Maksimum yükseklik (Ortalama deniz seviyesinin
üzerinde)
Çalışma/Depolama 0–3000 m (0–10.000 ft) / 0–15.000 m (0–50.000 ft)
Sıcaklık
Çalışma/Depolama -5 – 45°C (23 – 115°F) / -25 – 65°C (-13 – 149°F)
Nem
Çalışma/Depolama %5–95 Bağıl nem, yoğunlaşmayan
Uyum
EMC onayı FCC Bölümü 15 A Sınıfı, ICES-003 A Sınıfı, VCCI-A
Güvenlik normları UL, VDE, PSE
EN 55022 A Sınıfı, EN 55024, EN 61000-3-2, EN 61000-3-3
Müşteri desteği ve garanti bilgisine APC web sitesinden, www.apc.com, ulaşabilirsiniz.
© 2009 APC by Schneider Electric. Bütün ticari markalar Schneider Electric Industries S.A.S.,
American Power Conversion Corporation veya bağlı kuruluşlarına aittir.
990-3448
12/2009
Loading...
