Alpine CRA-1655RF User Manual

FROM CHM-S651RF+7985_ERG320 12-July-96

DISP
TITLE

PWR

REMOTE
CONTROL
UNIT

M.I.X. REPEAT SCAN

RUE-4178

UPDN

M.S.CD

PLAY

PAUSE

FREQ.

TO CHANGER

TO REMOTE DISPLAY

ACCESSORY or IGNITION (RED)

BATTERY (YELLOW)

GROUND (BLACK)

TO CAR

ANTENNA

LEVEL

MIN

MAX

1

2

TO RADIO

AUTO LIMITTER

DISC SEL.

TRACK

DN UP BBE

DISC TITLE MEMORY

CD CHANGER CONTROLLER

CRA-1655RF

POWER

REPEAT ALL M.I.X. ALL

BBE

MHz

CD CHANGER CONTROLLER CRA-1655RF

ALPINE ELECTRONICS, INC.

FABRIQUE EN COREE/MADE IN KOREA

Français

Español

CRA-1655RF

CD Changer Controller

• OWNER'S MANUAL
Please read this manual to maximize your
enjoyment of the outstanding performance and
feature capabilities of the equipment, then retain
the manual for future reference.

• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer
pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour
toute référence future.

• MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al
máximo de las excepcionales prestaciones y
posibilidades funcionales que ofrece el equipo,
luego guarde el manual para usarlo como
referencia en el futuro.

R

1

English

Precautions

Warning

DO NOT DISASSEMBLE OR ALTER

Attempts to disassemble or alter may lead
to an accident, fire and/or electric shock.

KEEP SMALL ARTICLES OUT OF THE
REACH OF CHILDREN

Store small articles (batteries, screws,
etc.) in places not accessible to children. If
swallowed, consult a physician immedi­ately.

USE THE CORRECT AMPERE RATING
WHEN REPLACING FUSES

Replace fuses only with fuses of the same
ampere rating. Failure to do so may result
in a fire and/or damage to the vehicle.

HALT USE IMMEDIATELY IF A PROB­LEM APPEARS

When problems appear, stop using the
system immediately and contact the
dealer from whom you purchased the
equipment. Some problems which may
warrant immediate attention include a lack
of sound, noxious odors or smoke being
emitted from the unit, or foreign objects
dropped inside the unit.

2

DO NOT OPERATE THE REMOTE
CONTROL WHILE DRIVING

Do not change settings while driving. If
operation requiring a prolonged view of
the display is required, stop the vehicle in
a safe location before attempting opera­tion.

Précautions

Français

Español

Precauciones

Avertissement

NE PAS DEMONTER NI MODIFIER

Toute tentative de démontage ou de
modification peut provoquer un accident,
incendie et/ou un choc électrique.

NE PAS LAISSER DE PETITES PIECES
A PORTEE DES ENFANTS

Rangez les petites pièces (piles, vis,
etc.) dans des endroits inaccessibles aux
enfants. En cas d'ingestion, consultez
immédiatement un médecin.

UTILISEZ DES FUSIBLES DE
L'AMPERAGE APPROPRIE

Afin d'éviter tout risque d'incendie et/ou
de dommage, remplacez les fusibles par
des fusibles de même ampérage.

ARRETEZ IMMEDIATEMENT L'APPA­REIL EN CAS DE PROBLEME

Quand un problème apparaît, absence
de son, odeurs nocives ou fumée
provenant de l'appareil, pénétration
d'objets dans l'appareil, arrêtez immédia­tement l'appareil et contactez votre
revendeur.

Advertencia

NO DESMONTE O ALTERE

Si intentase desmontar o alterar el aparato
podría ocasionar un accidente, incendio y/
o descarga eléctrica.

MANTENGA LOS OBJETOS
PEQUEÑOS FUERA DEL ALCANCE DE
LOS NIÑOS

Guarde los objetos pequeños (pilas, tornillos,
etc.) en lugares donde los niños no puedan
acceder a ellos. Si tragasen algo, consulte a
un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO
CUANDO CAMBIE FUSIBLES

Reemplace los fusibles solamente por
otros del mismo amperaje. De no hacerlo
así, podría ocasionar un incendio y/o
daños al vehículo.

PARE EL FUNCIONAMIENTO INME­DIATAMENTE SI OCURRIESE ALGUN
PROBLEMA

Cuando ocurra algún problema, cese el uso
del sistema inmediatamente y póngase en
contacto con el distribuidor al que haya
comprado el aparato. Entre algunos de los
problemas que podrían justificar una
atención inmediata cable citar la falta de
sonido, olores nocivos o humo que salga
de la unidad, u objetos extraños dejados
caer dentro de la unidad.

NE P AS UTILISER LA TELECOMMANDE
PENDANT LA CONDUITE

Ne pas changer de réglage pendant la
conduite. Si vous devez regarder de
manière prolongée l'affichage pour
effectuer une opération, garez aupara­vant le véhicule dans un lieu sûr.

NO UTILICE EL CONTROLADOR
REMOTO CUANDO CONDUZCA

No cambie los ajustes mientras conduzca.
Si va a realizar una operación que le vaya a
llevar tiempo mirando el visualizador, pare
el vehículo en un lugar seguro antes de
ponerse a realizar la operación.

3

English

Precautions

Caution

DO NOT RAISE THE VOLUME EXCES­SIVELY

Keep the volume at a level where you can
still hear outside noises while driving.
Driving while unable to hear outside
sounds could cause an accident.

DO NOT USE THIS EQUIPMENT
OUTSIDE THE VEHICLE

Do not use this equipment for purposes
other than those listed for a vehicle.
Failure to do so may result in an electric
shock or an injury.

DO NOT REPLACE THE BATTERY WITH
ONE NOT SPECIFIED. INSERT WITH
THE CORRECT BATTERY POLARITY

Do not replace with other than specified
battery. When inserting the battery, be
sure to observe proper polarity (+ and –)
as instructed. Battery rupture or chemical
leakage can cause an injury or equipment
malfunction.

4

Français

Español

Précautions

Attention

NE PAS TROP AUGMENTER LE
VOLUME

Réglez le volume de manière à pouvoir
entendre les bruits extérieurs pendant la
conduite, afin d'éviter tout risque d'acci­dent.

NE PAS UTILISER CET APPAREIL
HORS DU VEHICULE

Ne pas utiliser cet appareil dans d'autres
buts que ceux indiqués pour un véhicule.
Il y a sinon risque d'électrocution et de
blessure.

REMPLACEZ LA BATTERIE PAR UNE
BATTERIE DU TYPE SPECIFIE A
L'EXCLUSION DE TOUT AUTRE.
RESPECTEZ LA POLARITE DE LA PILE

Ne pas remplacer la pile par un autre
type de pile. Quand vous remplacez la
pile, veillez à respecter la polarité (+ et –)
indiquée. La rupture des piles ou
l'écoulement de l'électrolyte peut provo­quer des dommages corporels et
matériels.

Precauciones

¡Prudencia!

NO SUBA EL VOLUMEN EXCESIVA­MENTE

Mantenga el volumen a un nivel que no
le impida escuchar los sonidos del
exterior mientras conduce. Si condujera
sin poder oír los sonidos del exterior
podría causar un accidente.

NO UTILICE ESTE APARATO FUERA
DEL VEHICULO

No utilice este aparato con otros propósi­tos diferentes a los que se listan para su
uso en un vehículo. De lo contrario
podría ocasionar una descarga eléctrica
o heridas.

NO REEMPLACE LA PILA CON
OTRA QUE NO SEA LA ESPECIFICA­DA. INSERTELA CON SUS POLARI­DADES CORRECTAMENTE
POSICIONADAS

No reemplace la pila con otra que no sea
la especificada. Cuando la inserte,
asegúrese de hacerlo teniendo en
cuenta sus polaridades (+) y (–), de la
forma indicada. La ruptura de las pilas o
las fugas de su líquido químico interior
puede causar heridas o un
malfuncionamiento del aparato.

5

English

Contents

Page/Page/Página

8/9 ....................................................................Precautions

Basic Operation

10/11 .....................................................Initial System Setup

10/11 .......................................... Turning Power On and Off

12/13 ...................................... Modulator Frequency Setting

CD Operation

14/15 .................................................Controlling CD Shuttle

(Optional)

14/15 .......................................................................... Pause

16/17 .................................................................Disc Access

16/17 .................................................... Music Sensor (Skip)

18/19 ............................... Fast Forward and Fast Backward

18/19 .................................................. M.I.X. (Random Play)

20/21 .......................................Repeat Play on Single Track

or Entire Disc

22/23 .................................................................... Disc Scan

22/23 .......................................... Turning BBE Mode On/Off

24/25 .................................................... To display CD Titles

26/27 ...................................................................Titling Disc

30/31 ........................................................ Erasing Disc Title

32/33 ......................................To Deactivate the CD Shuttle

and Listen to the Radio

32/33 .............................................. Multi-Changer Selection

6

34/35 ......................................................... Remote Control

36/37 ...................................................In Case of Difficulty

38/39 .......................................... Indication for CD Shuttle

(Optional)

40/41 ............................................................ Specifications

Contenu

Français

Español

Indice

........................................... Précautions

Fonctionnement de base

........Mise en marche initiale du système

....................... Mise sous et hors tension

..... Réglage de la fréquence du modulateur

Fonctionnement du lecteur CD

.................... Contrôle d'un changeur CD

(optionnel)

......................................................Pause

..................................... Accès au disque

..................... Recherche musicale (saut)

............... Avance rapide et retour rapide

........................ M.I.X. (Lecture aléatoire)

...... Reproduction répétée d'un morceau

ou d'un disque entier

................................ Balayage de disque

... Activation/désactivation du mode BBE

.......................Affichage du titre d'un CD

................................. Titrage d'un disque

.............. Effacement du titre d'un disque

.................Pour désactiver le CD Shuttle

et écouter la radio

........................Sélection multichangeurs

...........................................Precauciones

Operación básica

........................... Ajuste inicial del sistema

.. Conexión y desconexión de la alimentación

..........Ajuste de frecuencia del modulador

Operación del reproductor de CD

.......... Control de un cambiador de discos

compactos (opcional)

........................................................Pausa

......................................... Acceso al disco

...............................Sensor musical (salto)

..............Avance rápido e inversión rápida

................ Reproducción arbitraria (M.I.X.)

..................... Repetición de una sola pista

o del disco completo

................................ Exploración del disco

... Activación/desactivación del modo BBE
... Para mostrar los títulos del disco compacto

................................ Para titular los discos

...................... Borrado de títulos del disco

................... Para desactivar el CD Shuttle

y activar la radio

.........Selección de cambiadores múltiples

......................................Télécommande

..............................En cas de problème

..............Indication pour le CD Shuttle

(en option)

....................................... Spécifications

........................................ Control remoto

.............................. En caso de dificultad

................ Indicación para el CD Shuttle

(opcional)

..................................... Especificaciones

7

Precautions

English

+60°C
–10°C

REMOTE
CONTROL
UNIT

RUE-4178

DISP
TITLE

M.S.CD

M.I.X. REPEAT SCAN

Thermal Protection Circuit

Be sure the temperature inside the vehicle is
between +60°C (+140°F) and –10°C (+14°F)
before attempting to play a disc. If the

FREQ.

PWR

PLAY

PAUSE

UPDN

DISC SEL.

DN UP BBE

TRACK

POWER

CD CHANGER CONTROLLER

AUTO LIMITTER

TO CHANGER

DISC TITLE MEMORY

REPEAT ALL M.I.X. ALL

MHz

CD CHANGER CONTROLLER

LEVEL

MIN

TO REMOTE DISPLAY

MAX

CRA-1655RF

TO CAR

ANTENNA

TO RADIO

ALPINE ELECTRONICS, INC.

FABRIQUE EN COREE/MADE IN KOREA

ACCESSORY or IGNITION (RED)

BATTERY (YELLOW)

GROUND (BLACK)

1

2

temperature is over +60°C (+140°F), the

BBE

protection circuit functions to stop the CD
player, and "HI TEMP" is displayed.

CRA-1655RF

Maintenance

If you have problems, do not attempt to repair
the unit yourself. Return it to your Alpine dealer
or the nearest Alpine Service Station for
servicing.

8

Français

Précautions Precauciones

Español

Circuit de protection thermi­que

Vérifier que la température à l’intérieur du
véhicule est comprise entre +60°C (+140°F)
et –10°C (+14°F) avant de reproduire un
disque. Si la température dépasse +60°C
(+140°F), le circuit de protection se déclenche
pour arrêter le lecteur CD et l’indication "HI
TEMP" est affichée.

Entretien

En cas de problème, n’essayez pas de
réparer la panne vous-même. Rapportez
l’appareil à votre revendeur Alpine, ou à
défaut, apportez-le dans un centre de
réparation AIpine.

Circuito termoprotector

Cerciórese de que la temperatura del interior
del vehículo esté comprendida entre +60°C y
–10°C antes de intentar reproducir un disco. Si
la temperatura fuese superior a +60°C, se
activaría el circuito termoprotector a fin de
detener el reproductor de discos compactos, y
se visualizaría "HI TEMP".

Mantenimiento

Si tiene algún problema, no intente reparar la
unidad usted mismo. Devuélvala a su provee­dor o al centro de servicio técnico Alpine más
cercano para que se la reparen.

9

Basic Operation

CD Operation

English

English

1

1

1

1

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

POWER

1

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

FREQ.

PWR

Initial System Setup

Immediately after installing or applying power to
the unit, it should be initialized. Using a sharp
pencil or other pointed object, press the Reset
button.

Turning Power On and Off

Press the POWER button to turn on the unit.

Press the POWER button again to turn off the
unit.

10

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Notes:

• When turning the unit On or Off with the
POWER button, be sure to lower the volume
level of the factory-installed radio. This will
prevent any electrical pop noises from
entering the system.

• Once you are sure all connections are
proper, you may turn the unit on.

Fonctionnement

Fonctionnement

du lecteur CD

de base

Français

Français

Operación del

Operación

reproductor de CD

básica

Español

Español

Mise en marche initiale du
système

Immédiatement après l'installation ou après la
mise sous tension de l'unité, celle-ci doit être
initialisée. Appuyer sur la touche de remise à
zéro avec un porte-mines ou autre objet
pointu.

Mise sous et hors tension

Appuyez sur la touche POWER pour mettre
l'appareil sous tension.

Appuyer de nouveau sur la touche POWER
pour mettre l'appareil hors tension.

Ajuste inicial del sistema

Inmediatamente después de la instalación de la
unidad o de conectar la alimentación de la
misma, la unidad debe ser inicializada.
Presione el botón de reposición usando un
portaminas u otro objeto puntiagudo.

Conexión y desconexión
de la alimentación

Presione el botón POWER para conectar la
alimentación de la unidad.

Vuelva a presionar el botón POWER para
desconectar la alimentación.

Remarques:

• Si vous mettez l'unité sous ou hors tension
avec la touche POWER, assurez-vous de
baisser le niveau de volume de la radio
installée à l'usine. Ceci évitera que les
bruits de crachement électrique entrent
dans le système.

• Après la vérification des connexions, vous
pouvez mettre en marche l'unité.

Notas:

• Si enciende o apaga la unidad con el botón
POWER, asegúrese de disminuir el nivel de
volumen de la radio instalada en fábrica.
Esto impedirá que los ruidos eléctricos
penetren en el sistema.

• Después de verificar la corrección de las
conexiones, puede encender la unidad.

11

Basic Operation

CD Operation

English

English

3

1.2.4

1

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

2

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

3

UPDN

1.2.4
3

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

89.9

UPDN

M.S.CD

Modulator Frequency Setting

Press the POWER button to turn on the unit.

Press and hold the POWER button (for at least
2 seconds).

Use the UP and DN buttons to select the
desired frequency. Make the selection while the
Frequency mode is displayed. The Frequency
is varied by 200 kHz (0.2 MHz) steps from 87.7
to 89.9 MHz.

12

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

4

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Press the POWER button.

Notes:

• Select a frequency that is not used by a
strong, local FM station. This will prevent
interference while listening to CD.

• To listen to an FM broadcast, turn down the
volume of the radio then turn power off to
the CRA-1655RF. Tune the radio to your
desired station and adjust the volume to
your preference.

Fonctionnement

Fonctionnement

du lecteur CD

de base

Français

Français

Operación del

Operación

reproductor de CD

básica

Español

Español

Réglage de la fréquence
du modulateur

Appuyer sur la touche POWER pour allumer
l'unité.

Appuyer sur la touche POWER et la mainte­nir enfoncée (pendant au moins 2 secondes).

Pour sélectionner la fréquence désirée
utilisez les touches UP et DN. Effectuez la
sélection pendant l'affichage du mode de
fréquence. La fréquence varie par pas de 200
kHz (0,2 MHz) de 87,7 à 89,9 MHz.

Ajuste de frecuencia del
modulador

Presione el botón POWER para encender la
unidad.

Presione el botón POWER y manténgalo
presionado (durante al menos 2 segundos).

Para seleccionar la frecuencia deseada utilice
los botones UP y DN. Efectúe la selección
mientras el modo de la frecuencia esté
visualizado. La frecuencia varía por pasos de
200 kHz (0,2 MHz) de 87,7 a 89,9 MHz.

Appuyer sur la touche POWER.

Remarques:

• Choisir une fréquence non utilisée par
une station FM locale puissante. Ceci
évitera des interférences lors de
l'écoute d'un CD.

• Pour écouter des émissions en FM, baisser le
volume de la radio, puis mettre le CRA­1655RF hors tension. Syntoniser la station
désirée et régler le volume selon vos goûts.

Presione el botón POWER.

Notas:

• Escoja una frecuencia que no esté
siendo utilizada por una emisora de FM
local potente. Esto evitará las interferen­cias cuando escuche un CD.

• Para escuchar una emisión en FM, disminu­ya el volumen de la radio, después desco­necte la alimentación del CRA-1655RF.
Sintonice la emisora de radio deseada, y
ajuste el volumen según sus gustos.

13

CD Operation

English

1.2

1

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

2

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

1.2

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

D03
T02

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Controlling CD Shuttle
(Optional)

Turn power off from the Remote Display or
Wireless Remote Control. Insert the magazine
into the CD Shuttle.

Note: Turn on the radio and lower the volume

level.

Press the POWER button to turn on the unit.
Select the FM band.
Tune to the same frequency you selected on
the Modulator Unit and adjust for the desired
volume level. The display shows the disc
number and track number.

Note: After the last track on the last disc is

played, the optical pickup returns to disc

1. Playback will continue from the
beginning of disc 1 unless the REPEAT
function has been activated.

14

1

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

PLAY

PAUSE

Pause

1

Press the PLAY/PAUSE button to temporarily

PAU

stop playback.
To resume playback, press the PLAY/PAUSE

button again.

Fonctionnement
du lecteur CD

Français

Operación del
reproductor de CD

Español

Contrôle d'un changeur
CD (optionnel)

Mettre hors tension avec l'affichage de
télécommande ou la télécommande sans fil.
Insérer le magasin dans le CD Shuttle.

Remarque: Activer la radio et baisser le

niveau de volume.

Appuyer sur la touche POWER pour mettre
l'unité sous tension.
Sélectionner la gamme FM.
Syntoniser la même fréquence sélectionnée
sur l'unité du modulateur et régler au niveau
de volume désiré. L'affichage indique le
numéro de disque et le numéro de la plage.

Remarque: Lorsque la dernière plage sur le

dernier disque a été lue, la tête
optique de lecture revient au disque

1. La lecture continue à partir du
début du disque 1 à moins que la
fonction REPEAT ait été activée.

Control de un cambiador
de discos compactos (op­cional)

Apague desde el visualizador de control
remoto o desde el control remoto inalámbrico.
Inserte el magazín en el CD Shuttle.

Nota: Encienda la radio y disminuya el nivel de

volumen.

Presione el botón POWER para encender la
unidad.
Seleccione la banda FM.
Sintonice la misma frecuencia que seleccionó
en la unidad del modulador y ajuste al nivel de
volumen deseado. El visualizador mostrará el
número de disco y el número de canción.

Nota: Una vez que la última pista del último

disco haya sido reproducida, el fonocap­tor óptico retornará al disco 1. La
reproducción continuará desde el
principio del disco 1 a no ser que la
función de repetición haya sido activada.

Pause

Appuyer sur la touche PLAY/PAUSE pour
arrêter temporairement la lecture.

Pour reprendre la lecture, appuyer sur la
touche PLAY/PAUSE à nouveau.

Pausa

Oprima el botón PLAY/PAUSE para detener
temporalmente la reproducción.

Para continuar la reproducción, oprima
nuevamente el botón PLAY/PAUSE.

15

CD Operation

English

1

1

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

1

1

DN UP

1

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

1

UPDN

M.S.CD

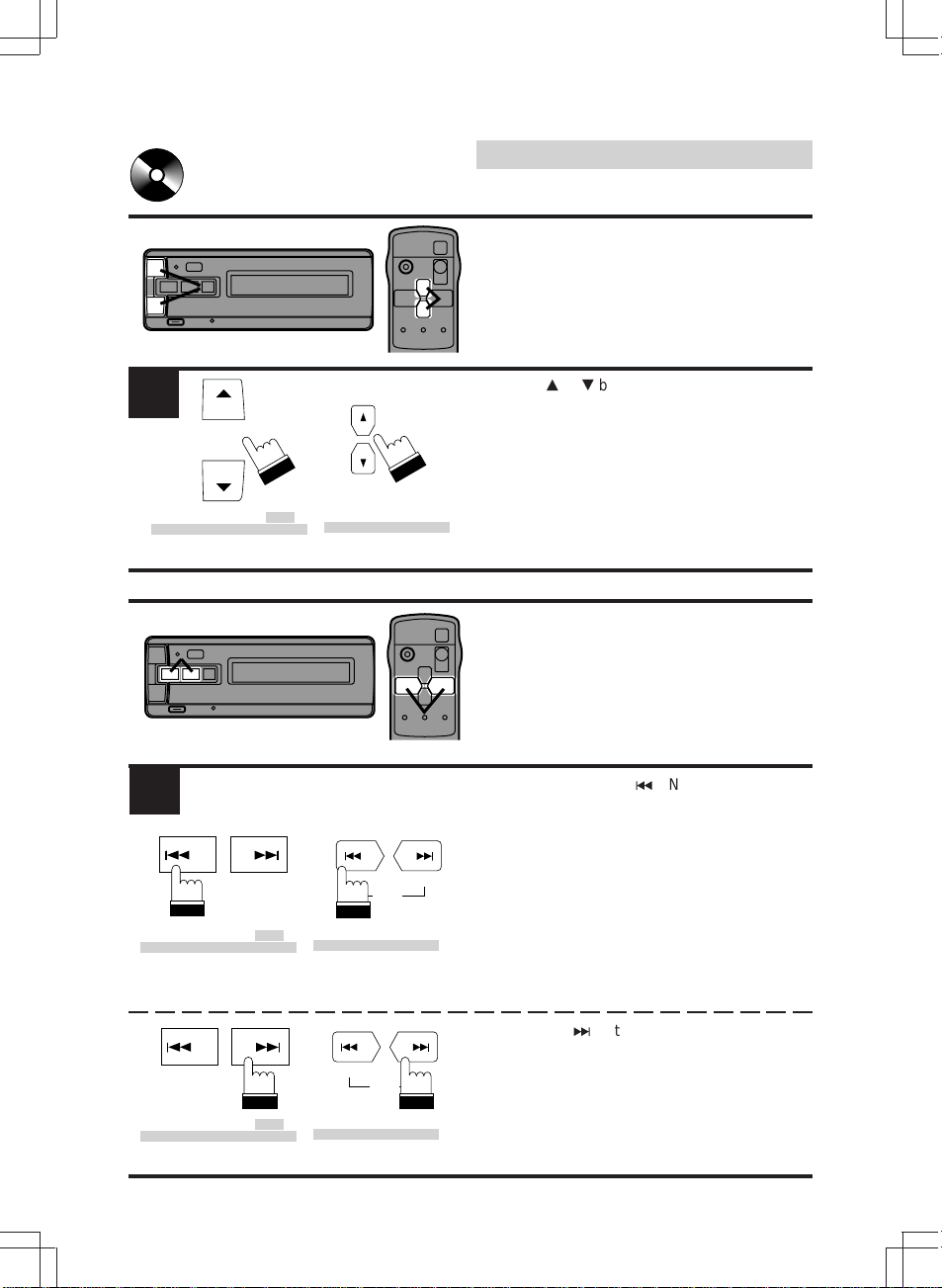

Disc Access

Press the 8 or 9 button until your desired disc
number appears in the display. The track
number will also appear in the display.

Music Sensor (Skip)

With this feature, you can get to the beginning
of the music track of your choice simply and
quickly. It is functional in the play or pause
mode.

Momentarily press the c DN button once to
return to the beginning of the current track. If
you wish to access a track further back,
repeatedly press until you reach the desired
track.

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

16

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

UPDN

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

UPDN

M.S.CD

Press the UP f button once to advance to the
beginning of the next track. If you wish to
access a track further ahead, press repeatedly
until the desired track is reached.

Fonctionnement
du lecteur CD

Français

Operación del
reproductor de CD

Español

Accès au disque

Appuyer sur la touche 8 ou 9 jusqu'à ce que
le numéro du disque désiré apparaisse sur
l'affichage. Le numéro de plage apparaît aussi
sur l'affichage.

Recherche musicale
(saut)

Avec cette fonction, il est possible de venir sur
le début de la plage musicale sélectionnée de
façon simple et rapide. La recherche musicale
est fonctionnelle en mode de lecture ou de
pause.

Appuyer une fois, momentanément, sur la
touche c DN pour revenir au début de la plage
en cours de lecture. Pour localiser les plages
précédentes, appuyer de façon répétée jusqu'à
ce que la plage souhaitée soit atteinte.

Acceso al disco

Oprima el botón 8 o 9 hasta que el número de
su disco deseado aparezca en el visualizador.
El número de pista aparecerá también en el
visualizador.

Sensor musical (salto)

Con este dispositivo, usted puede alcanzar el
comienzo de la pista de su elección simple y
rápidamente. Funcional en modo de pausa o de
reproducción.

Presione una vez, momentáneamente, el botón

c

DN para retroceder hasta el comienzo de la
canción actual. Si desea ir a una canción
anterior, presiónelo repetidamente hasta llegar a
ella.

Appuyer une fois sur la touche UP f pour aller
au début de la plage suivante. Pour localiser les
plages suivantes appuyer de façon répétée
jusqu'à ce que la plage souhaitée soit atteinte.

Presione una vez el botón UP f para avanzar
hasta el comienzo de la siguiente canción. Si
desea ir a una canción posterior, presiónelo
repetidamente hasta llegar a ella.

17

1

1

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

English

CD Operation

Fast Forward and Fast
Backward

The audible Fast Forward/Fast Backward
feature works only in the play mode. This

1

UPDN

M.S.CD

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

feature is convenient to access a specific
passage within a musical track. Fast Forward/
Fast Backward also works in the Pause
mode, although it will not be audible.

Press and hold the c DN or UP f button for
at least 2 seconds. The pickup will quickly move
backward or forward until you reach the desired
section of the track.

UPDN

When the pickup reaches the end of the disc in
the Fast Forward mode, the unit will go into the
pause mode. When the pickup reaches
the beginning of the disc in the Fast Backward
mode, the unit will begin playback.

18

1

M.I.X.

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

1

M.I.X.

M.I.X. ALL

M.I.X. (Random Play)

Press the M.I.X. button during CD play. Each
press changes the display indication. Select the
desired mode.
M.I.X.: When this mode is selected, the

tracks on the currently playing CD
will be played back in random
order.

M.I.X. ALL: When this mode is selected, the

tracks on all the discs loaded in the
CD Shuttle will be played back in
random order.

Press the M.I.X. button until the M.I.X. and
M.I.X. ALL indicators disappear to cancel the
M.I.X. play.
Note: The M.I.X. ALL mode is available only when

a CD Shuttle equipped with the M.I.X. ALL
function is connected to the unit.

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

A vance rapide et retour
rapide

La touche d'avance rapide/retour rapide audible
ne fonctionne qu'en mode de lecture. Cette
fonction est pratique pour trouver un passage
spécifique sur la plage désirée. La fonction
d'avance rapide/retour rapide fonctionne aussi
dans le mode de pause, mais elle n'est pas
audible.

Appuyer sur la touche c DN ou UP f et la
maintenir enfoncée pendant au moins 2 secondes.
La tête de lecture reculera ou avancera rapide­ment jusqu'au passage souhaité de la plage.

Lorsque la tête de lecture atteint la fin du disque en
mode d'avance rapide, l'unité se met en mode de
pause. Lorsque la tête de lecture atteint le début
du disque en mode de retour rapide, l'unité
commence la lecture.

M.I.X. (Lecture aléatoire)

Appuyez sur la touche M.I.X. pendant la lecture
de CD. A chaque pression, l'indication sur
l'affichage change. Sélectionnez le mode souhaité.
M.I.X.: Quand ce mode est sélectionné, les

plages du CD en cours de lecture
seront reproduites dans un ordre
aléatoire.

M.I.X. ALL: Quand ce mode est sélectionné, les

plages de tous les disques chargés
dans le changeur CD seront
reproduites dans un ordre aléatoire.

Avance rápido e inversión
rápida

La función de avance rápido/inversión rápida
audible sólo funciona en modo de reproduc­ción. Este dispositivo es conveniente para
encontrar un pasaje específico dentro de la
pista deseada. El dispositivo de avance
rápido/inversión rápida funciona también en el
modo de pausa pero es inaudible.

Presione el botón c DN o UP f y manténgalo
presionado durante al menos 2 segundos. El
fonocaptor retrocederá o avanzará rápidamente
hasta llegar al punto deseado de la canción.

Cuando el fonocaptor llegue al final del disco en el
modo de avance rápido, la unidad pasará al modo
de pausa. Cuando el fonocaptor llegue al principio
del disco en el modo de inversión rápida, la unidad
comenzará la reproducción.

Reproducción arbitraria
(M.I.X.)

Presione el botón M.I.X. durante la lectura de un
CD. Con cada presión, la indicación del visualiza­dor cambiará. Seleccione el modo deseado.
M.I.X.: Si selecciona este modo, las canciones

del disco que está escuchando serán
reproducidas en un orden aleatorio.

M.I.X. ALL: Si selecciona este modo, las canciones

de todos los discos cargados en el
cambiador de CD serán reproducidas
en un orden aleatorio.

Appuyez sur la touche M.I.X jusqu'à ce que les
indicateurs M.I.X. et M.I.X. ALL disparaissent
pour annuler la lecture aléatoire.
Remarque: La lecture aléatoire M.I.X. ALL n'est

pas possible que si le changeur CD
raccordé à cet appareil est équipé
de la fonction M.I.X. ALL.

Para cancelar la reproducción M.I.X., presione el
botón M.I.X. hasta que desaparezcan los
indicadores M.I.X. y M.I.X. ALL.
Nota: El modo M.I.X. ALL solamente está

disponible cuando haya conectado a la
unidad un cambiador de discos con
función M.I.X. ALL.

19

English

CD Operation

Repeat Play on Single
Track or Entire Disc

1

This feature allows you to continuously repeat a
single track or one entire disc.

1

REPEAT

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

REPEAT

REPEAT ALL

Press the REPEAT button. The REPEAT
indicator will illuminate. The music track will be
played back repeatedly.
To stop repeat play, press the REPEAT button
twice. The indicator switches from REPEAT to
REPEAT ALL and the illumination will be off.

While playing a disc, press the REPEAT button
until the REPEAT and REPEAT ALL indicators
are displayed. The CD Shuttle will repeatedly
play back all the tracks on that disc.

To stop repeat play, press the REPEAT button
once. The indicator illumination will be off.

20

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

Reproduction répétée
d'un morceau ou d'un
disque entier

Cette caractéristique permet de répéter
continuellement une plage unique ou un
disque entier.

Appuyer sur la touche REPEAT. Le témoin
REPEAT s'allumera. La plage musicale sera
lue avec répétition.
Pour arrêter la lecture répétée, appuyer deux
fois sur la touche REPEAT. Le témoin
commutera de REPEAT à REPEAT ALL et
l'illumination s'éteindra.

Pendant la lecture d'un disque, appuyer sur la
touche REPEAT jusqu'à ce que les témoins
REPEAT et REPEAT ALL soient affichés. Le
CD Shuttle lit toutes les plages sur le disque
avec répétition.

Pour arrêter la lecture répétée, appuyer une
fois sur la touche REPEAT. L'illumination du
témoin s'éteindra.

Repetición de una sola
pista o del disco completo

Esta función le permite repetir continuamente
una sola pista o el disco completo.

Presione el botón REPEAT. El indicador
REPEAT se iluminará. La pista musical
seleccionada será reproducida repetidamente.
Para cancelar la función de repetición, presione
dos veces el botón REPEAT. El indicador
conmuta de REPEAT a REPEAT ALL y la
iluminación se apagará.

Durante la reproducción de un disco, presione el
botón REPEAT hasta que aparezcan los indicado­res REPEAT y REPEAT ALL aparezcan. El CD
Shuttle reproducirá repetidamente todas las pistas
contenidas en el disco.

Para detener la reproducción repetida, presione
una vez el botón REPEAT. La iluminación del
indicador se apagará.

21

English

CD Operation

Disc Scan

This function plays the first 10 seconds of each

1

track in succession. This function is useful in
searching ahead on a disc for a specific
selection.

1

1

SCAN

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

1

BBE

SCAN

Press the SCAN button to activate the Disc
scan function. The SCAN indicator will illumi­nate.

To stop the Scan, press the SCAN button to
deactivate the Scan mode.

Turning BBE Mode On/Off

The BBE (Barcus Berry Electronics) processor
installed in this unit is designed to correct the
phase distortion inherent in most loudspeaker
designs. Ensuring the phase integrity of the
signal driving the speakers improves the
accurate reproduction of the sound.

Press the BBE button to turn on the unit.

BBE

Note: The BBE processor is most effective

when used in conjunction with the other
surround effects.

22

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

Press the BBE button again to turn off the unit.

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

Balayage de disque

Cette fonction reproduit les premières 10
secondes de chaque plage successivement.
Cette fonction est utile pour chercher une
section spécifique en avant sur le disque.

Appuyer sur la touche SCAN pour activer la
fonction de balayage du disque. Le témoin
SCAN s'allumera.

Pour arrêter et désactiver le mode de
balayage de disque, appuyer sur la touche
SCAN.

Activation/désactivation
du mode BBE

Le processeur BBE (Barcus Berry Electronics)
installé dans cette unité a été conçu pour
corriger la distorsion de phase inhérente à la
plupart des haut-parleurs. En assurant
l'intégrité de phase du signal commandant les
haut-parleurs, améliore la reproduction exacte
du son.

Exploración del disco

Esta función reproduce sucesivamente los
primeros 10 segundos de cada pista. Esta
función es muy útil para buscar, hacia adelante,
una selección específica en un disco.

Presione el botón SCAN para activar la función
de exploración del disco. El indicador SCAN se
iluminará.

Para detener y desactivar la reproducción con
exploración, presione el botón SCAN.

Activación/desactivación
del modo BBE

El procesador BBE (Barcus Berry Electronics)
instalado en esta unidad ha sido concebido
para corregir la distorsión de fase natural en la
mayoría de los modelos de altavoz. Aseguran­do la integridad de fase de la señal que
comanda los altavoces, mejora la reproducción
precisa del sonido.

Appuyer sur la touche BBE pour mettre
l'appareil sous tension.

Remarque: Le processeur BBE est plus

efficace lorsqu'il est utilisé
conjointement avec autres effets
d'ambiance.

Appuyer de nouveau sur la touche BBE pour
mettre l'appareil hors tension.

Presione el botón BBE para conectar la
alimentación de la unidad.

Nota: El procesador BBE es más efectivo al ser

utilizado juntamente con otros efectos de
sonido ambiente.

Vuelva a presionar el botón BBE para desco­nectar la alimentación de la unidad.

23

CD Operation

English

1

1

DISP

TITLE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Title not entered

T08

11'03

ALPINE

Title entered

To display CD Titles

Titles can be displayed for CDs with titles
entered.
(Refer to page 26 to title the disc.)
Press the TITLE button in the CD mode.
The display will be switched each time the
switch is pressed.

NORMAL Mode

CD TITLE Mode

24

Characters and Symbols

A B C D E F G H I J K L
M

N O P Q R S T U V W X

Y

Z 0 1 2 3 4 5 6 7 8 9
> / + -

<

Blank

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

Affichage du titre d'un CD

Les titres de disques qui ont été mémorisés
peuvent être affichés.
(Voir page 27 pour titrer un disque).
Appuyez sur la touche TITLE en mode CD.
L'affichage change chaque fois que vous
appuyez sur la touche.

T08

11'03

ALPINE

Titre non memorisé
Título sin memorizar

Titre mémorisé
Título memorizado

Para mostrar los títulos del
disco compacto

Los títulos de los discos compactos con títulos
memorizados podrán visualizarse.
(Con respecto a la titulación de discos, consulte
la página 27.)
Presione el botón TITLE en el modo CD.
Cada vez que presione el botón, la visualiza­ción cambiará.

Mode NORMAL
Modo NORMAL

Mode de TITRAGE DE CD
Modo de TITULACION DE CD

Caractères et symboles
Caracteres y símbolos

A B C D E F G H I J K L
M

N O P Q R S T U V W X

Y

Z 0 1 2 3 4 5 6 7 8 9
> / + -

<

Blanc
Blanco

25

English

CD Operation

1.2

3

Titling Disc

3

1

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

2

DISP

TITLE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

3

UPDN

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

DISP
TITLE

BLPINE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Press the TITLE button to select the disc-titling
mode. (Refer to page 24).

Press and hold the TITLE button for at least 3
seconds. The first digit will blink.

or/ou/o

Press the DN or UP button to select the desired
letter/numeral/symbol available for naming ("A"
for example).

UPDN

M.S.CD

26

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

Titrage d'un disque

Appuyez sur la touche TITLE pour sélection­ner le mode de titrage de disque. (Voir page

25).

Appuyer sur la touche TITLE et la maintenir
enfoncée pendant au moins 3 secondes. Le
premier caractère clignote.

Appuyez sur la touche DN ou UP pour
sélectionner la lettre, le chiffre ou le symbole
souhaité parmi ceux disponibles pour le titrage
(par exemple "A").

Para titular los discos

Presione el botón TITLE para seleccionar el
modo de titulación de discos. (Consulte la
página 25).

Presione el botón TITLE y manténgalo
presionado durante al menos 3 segundos. El
primer dígito parpadeará.

Presione el botón DN o UP para seleccionar la
letra/número/símbolo deseado, disponible para
poner nombres ("A" por ejemplo).

27

4.6

English

CD Operation

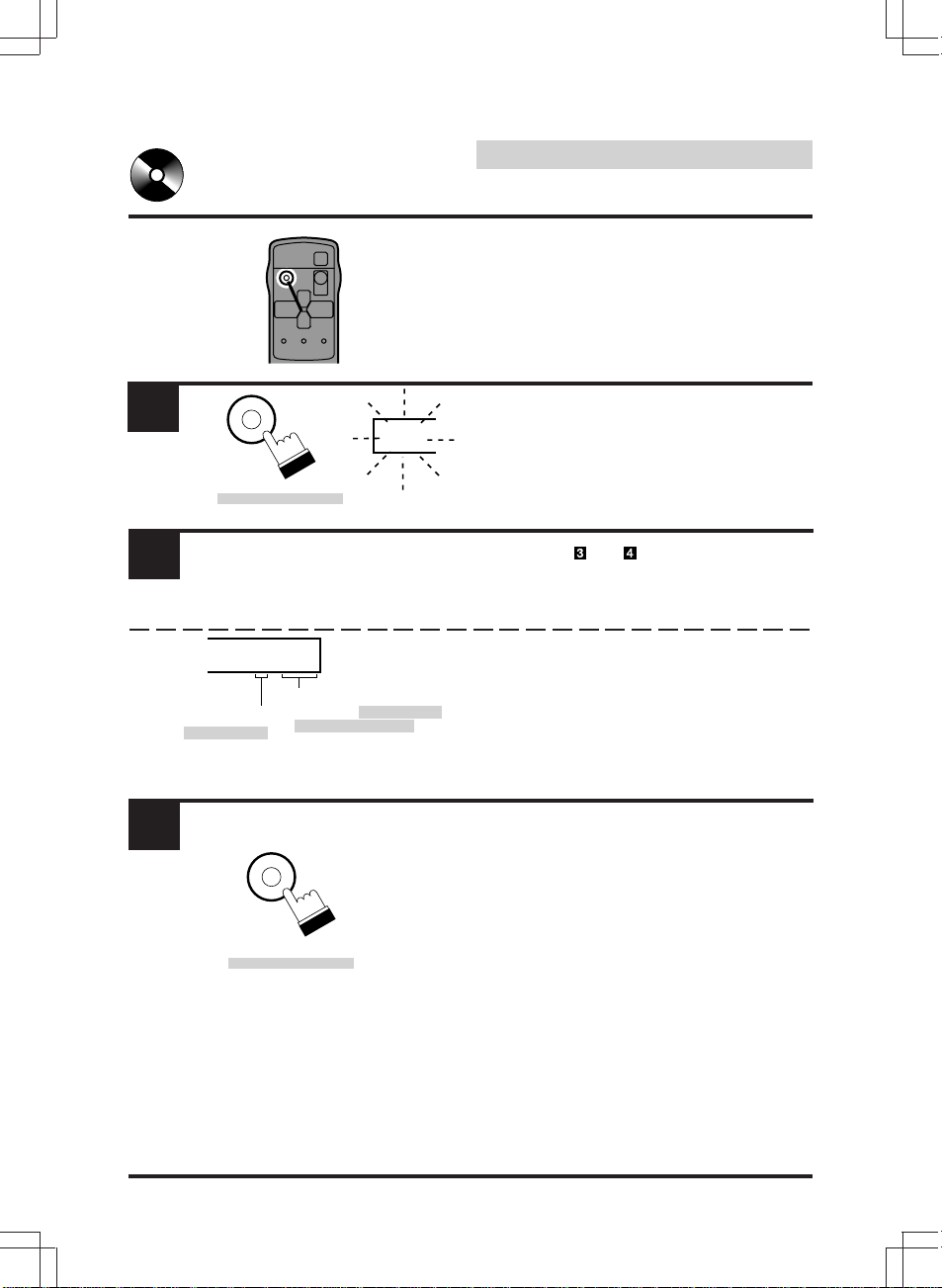

Titling Disc (Continued)

4

DISP

TITLE

(Remote Control Unit/
Unité de télécommande/
Unidad de control remoto)

5

Entered number/

Numéro entré/

Número memorizado

6

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

1 / 150

Maximum number of titles
available*/Numéro max.
de titres utilisables*/Número
máximo de títulos
utilizables*

DISP

TITLE

AL

Press the TITLE button to store the first
character. The first character will stop blinking
and the display will automatically advance to
the next character. When that character begins
to blink, you may choose the next letter or
symbol of your title.

Repeat steps and above to complete the
titling. All 8 character positions should be filled.
Use spaces, if necessary, to complete your
title.

Upon completion of entering the title, the Title
status will be displayed. The title number of the
title just entered and total number of titles
available will be shown.

Note: * The maximum of titles available will

vary, depending upon the CD Shuttle
being used.

Press and hold the TITLE button for at least 3
seconds to record the title.

Notes:

• The titles will remain in memory unless

battery power is disconnected.

• When the CD Shuttle power supply is

disconnected (Ai-NET cable is removed),
the memory for the entered titles is cleared.

• When the memory capacity for disc titles is

used up, "FULL DATA" will be shown in the
display. At this point no titles can be
programmed unless others are selectively
erased. Refer to the Owner's Manual of the
CD Shuttle interconnected for information
about how may discs you can title.

28

Fonctionnement
du lecteur CD

Français

Operación del

reproductor de CD

Español

Titrage d'un disque (suite)

Appuyez sur la touche TITLE pour mémoriser
le premier caractère. Le premier caractère
cesse de clignoter et l'affichage passe
automatiquement au second caractère.
Quand ce caractère commence à clignoter
vous pouvez choisir la lettre ou le symbole
suivant de votre titre.

Répétez les opérations et ci-dessus
pour terminer le titrage. Vous devez remplir
les 8 caractères. Si nécessaire, utiliser
espaces pour compléter le titre.

Après avoir entré le titre, l'état des titres sera
affiché. Le numéro du titre entré en dernier et
le numéro total des titres utilisables seront
affichés.

Remarque: * Le numéro maximum de titres

utilisables est différent selon le
CD Shuttle utilisé.

Appuyer sur la touche TITLE et la maintenir
enfoncée pendant au moins 3 secondes pour
enregistrer le titre.

Remarques:

• A moins de déconnecter l'alimentation de
la batterie, les données des titres resteront
mémorisées.

• Quand l'alimentation du CD Shuttle est
déconnectée (enlèvement du câble Ai-NET),
la mémoire pour les titres entrés est effacée.

• Quand la capacité de la mémoire réservée
au titrage de disques est pleine, l'affichage
indique "FULL DATA". A ce moment, il
sera impossible de programmer des titres
à moins d'effacer sélectivement d'autres
titres. Voir le mode d'emploi du changeur
CD raccordé pour savoir combien de
disques peuvent être titrés.

Para titular los discos
(continuación)

Presione el botón TITLE para memorizar el
primer carácter. El primer carácter dejará de
parpadear y el visualizador automáticamente
avanzará al siguiente carácter. Cuando ese
carácter comience a parpadear podrá elegir la
siguiente letra o símbolo del título.

Repita los pasos anteriores, y , para
completar el título. Tiene que rellenar los 8
caracteres. Utilice espacios de ser necesario,
para completar su título.

Cuando haya acabado de meter el título, el
estado del título aparecerá en el visualizador. El
número de título recién memorizado y el número
total de títulos utilizables serán visualizados.

Nota: * El número máximo de títulos utilizables

difiere, según el CD Shuttle utilizado.

Presione el botón TITLE y manténgalo
presionado durante al menos 3 segundos para
memorizar el título.

Notas:

• A menos que haya desconectado la
alimentación de la batería, los datos de los
títulos quedarán en la memoria.

• Cuando la alimentación del CD Shuttle es
desconectada (si desconecta el cable Ai-NET),
la memoria de los títulos metidos se borrará.

• Cuando se haya acabado la capacidad de la
memoria para los títulos de discos, el visualiza­dor mostrará "FULL DATA". En ese momento
no se pueden memorizar más títulos a no ser
que vaya borrando otros títulos selectivamente.
Con respecto a la información sobre cuántos
discos podrá titular, consulte el manual de
instrucciones del cambiador de discos
compactos interconectado.

29

2.4

English

CD Operation

3

1

2

PLAY

PAUSE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

3

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

4

(Remote Control Unit/
Unité de télécommande/
Unidad de control remoto)

DISP

TITLE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

ALPINE

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

PLAY

PAUSE

Erasing Disc Title

3

1.5

Press the TITLE button to select the disc titling
mode. Then, press and hold this same button
for at least 3 seconds.

Press and hold the PLAY/PAUSE button for at
least 3 seconds to activate the title erasing
mode. The title in the display will blink, for
example "ALPINE".

Press the 8 or 9 button repeatedly until the
disc title you want to erase is displayed.

Press and hold the PLAY/PAUSE button for at
least 3 seconds to erase the disc title displayed.

30

5

DISP
TITLE

(Remote Control Unit/
Unité de télécommande/
Unidad de control remoto)

Press and hold the TITLE button for at least 3
seconds to cancel the disc title erasing mode.

Fonctionnement
du lecteur CD

Français

Operación del
reproductor de CD

Español

Effacement du titre d'un
disque

Appuyez sur la touche TITLE pour sélection­ner le mode de titrage de disque. Appuyer
ensuite sur cette même touche et la maintenir
enfoncée pendant au moins 3 secondes.

Appuyer sur la touche PLAY/PAUSE et la
maintenir enfoncée pendant au moins 3
secondes pour activer le mode d'effacement
des titres. Un titre sur l'affichage clignote, par
exemple "ALPINE".

Appuyez de façon répétée sur 8 ou 9 jusqu'à
ce que le titre du disque que vous voulez
effacer soit affiché.

Borrado de títulos del dis­co

Presione el botón TITLE para seleccionar el
modo de titulación de disco. Luego, presione
este mismo botón y manténgalo presionado
durante al menos 3 segundos.

Presione el botón PLAY/PAUSE y manténgalo
presionado durante al menos 3 segundos para
activar el modo de borrado de títulos. El título
mostrado en el visualizador parpadeará, por
ejemplo "ALPINE".

Presione el botón 8 o 9 repetidamente hasta
que aparezca el título que desea borrar.

Appuyer sur la touche PLAY/PAUSE et la
maintenir enfoncée pendant au moins 3
secondes pour effacer le titre de disque
affiché.

Appuyer sur la touche TITLE et la maintenir
enfoncée pendant au moins 3 secondes pour
annuler le mode d'effacement de titre de
disque.

Presione el botón PLAY/PAUSE y manténgalo
presionado durante al menos 3 segundos para
borrar el título de disco mostrado.

Presione el botón TITLE y manténgalo
presionado durante al menos 3 segundos para
cancelar el modo de borrado de títulos de
disco.

31

CD Operation

English

1

1

POWER

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

2

1

FREQ.

PWR

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

2

1

To Deactivate the CD
Shuttle and Listen to the
Radio

To listen to your factory-installed radio, turn off
the Remote Display Unit by pressing the
POWER button.

Notes:

• When you set the Modulator Unit to a
frequency which has no FM broadcast, your
audio system may produce some harsh,
interstation noises when CD playback is
stopped.

• With the FM Modulator connected, there will
be a slight loss in signal strength to the
radio.

Multi-Changer Selection

You can connect and operate 2 or more (6
maximum) Alpine CD Shuttles through Ai-NET.
These Shuttles must be connected to the CRA­1655RF using the Multi-Changer Switching
device (KCA-400C). If you use 1 Switching
device, you can connect up to 4 CD player/
Shuttles. If you use 2 Switching devices, you
can connect up to 6 CD player/Shuttles.

32

1

PLAY

PAUSE

2

(Remote Display Unit/Unité
d'affichage de télécommande/
Unidad de visualizador de
control remoto)

(Remote Control Unit/
Unité de télécommande/
Unidad de control remoto)

(Remote Control Unit/
Unité de télécommande/
Unidad de control
remoto)

Press and hold the PLAY/PAUSE button for at
least 3 seconds to activate the Multi-Changer
mode.

Press the 8 or 9 button until the desired player/
changer indicator appears on the display.

Fonctionnement
du lecteur CD

Français

Operación del
reproductor de CD

Español

Pour désactiver le CD
Shuttle et écouter la radio

Pour écouter la radio installée en usine,
éteindre l'unité d'affichage de télécommande
en appuyant sur la touche POWER.

Remarques:

• Lorsque l'unité du modulateur est réglée à
une fréquence où il n'y a pas d'émission
FM, votre système audio peut produire un
bruit de syntonisation aigu lorsque la
lecture de disque compact est arrêtée.

• Avec le modulateur de FM connecté, peut
se produire une légère perte de puissance
de la radio.

Sélection multichangeurs

Vous pouvez raccorder et contrôler 2 ou plus
(maximum 6) changeurs CD Alpine avec Ai-NET.
Ces changeurs doivent être raccordés au CRA­1655RF via un dispositif de commutation
multichangeurs (KCA-400C). Si vous utilisez un
dispositif de commutation, vous pouvez raccorder
jusqu’à 4 lecteurs/changeurs CD. Avec 2
dispositifs de commutation, vous pouvez
raccorder jusqu’à 6 lecteurs/changeurs CD.

Para desactivar el CD
Shuttle y activar la radio

Para escuchar la radio instalada de fábrica,
apague la unidad de visualizador de control
remoto presionando el botón POWER.

Notas:

• Si ha ajustado la unidad del modulador a
una frecuencia donde no haya emisión en
FM, su sistema audio producirá algún ruido
interestacional cuando se detenga la
reproducción CD.

• La sensibilidad de recepción del sintoniza­dor disminuirá ligeramente cuando el
modulador de FM sea conectado.

Selección de
cambiadores múltiples

Usted podrá conectar y controlar 2 o más (6 como
máximo) cambiadores de CD Alpine con Ai-NET.
Estos cambiadores deben ser conectados a través
de un dispositivo de conmutación de cambiadores
múltiples (KCA-400C) al CRA-1655RF. Si utiliza 1
dispositivo conmutador, podrá conectar hasta 4
reproductores/cambiadores de CD. Si utiliza 2
dispositivos conmutadores, podrá conectar hasta 6
reproductores/cambiadores CD.

Appuyez sur la touche PLAY/PAUSE et la
maintenir enfoncée pendant au moins 3
secondes pour activer le mode multichangeur.

Appuyez sur la touche 8 ou 9 jusqu’à ce que
l’indicateur du lecteur/changeur souhaité
apparaisse sur l’afficheur.

Presione el botón PLAY/PAUSE y manténgalo
presionado durante al menos 3 segundos para
activar el modo de cambiador múltiple.

Presione el botón 8 o 9 hasta que en el
visualizador aparezca el indicador del reproduc­tor/cambiador de discos compactos deseado.

33

English/Français/Español

1

2

2

5

0

2

R

C

English

Remote Control

Battery Replacement

Applicable battery: Use one CR2025 or
equivalent.

Opening the battery case

1 Place the remote upside down on a flat,

level surface.
Looking at the back of the remote, grasp the
battery holder at the bottom of the unit
between your forefinger and thumb. Insert a
pointed object into the left side of the
elongated hole.
Slide the pointed object to the right (as
indicated by the arrow) while at the same
time pulling on the battery holder.

2 Pull the battery holder gently out with your

thumb and forefinger.

Replacing the battery

Put the battery in the case with the (+)
indication upward as shown in the illustration.

34

Closing the case

Push the battery holder back into the remote
until a click is heard.

Télécommande

Français

Español

Control remoto

Remplacement de la pile

Pile utilisable: Utiliser une pile CR2025 ou
équivalente.

Ouverture du logement de la pile

1 Placer la télécommande à l'envers sur une

surface plate et horizontal.
En regardant la partie postérieure de la
télécommande, saisir le support de la
batterie au bas de l'unité entre l'index et le
pouce. Insérer un objet pointu dans le côté
gauche de l'orifice allongé.
Faire glisser l'objet pointu vers la droite
(dans la direction montrée par la flèche), et
au même moment tirer sur le support de la
batterie.

2 Enlever doucement le support de la

batterie avec l'index et le pouce.

Remplacement de la pile

Insérer la pile dans le compartiment avec
l'indication (+) vers le haut comme montré
dans l'illustration.

Reemplazo de la pila

Pila utilizable: Use una pila CR2025 o su
equivalente.

Apertura del compartimiento de la pila

1 Ponga el control remoto al revés en un lugar

plano y horizontal.
Mirando la parte posterior del control
remoto, tome el soporte de la batería, en la
parte inferior de la unidad, entre sus dedos
índice y pulgar. Inserte un objeto puntiagudo
en el lado izquierdo del orificio alargado.
Deslice el objeto puntiagudo hacia la
derecha (en la dirección mostrada por la
flecha), mientras al mismo tiempo tira del
soporte de la batería.

2 Retire el soporte de la batería con cuidado,

con sus dedos índice y pulgar.

Reemplazo de la pila

Ponga la pila en el compartimiento con la
indicación (+) hacia arriba como se muestra en
la ilustración.

Fermeture du compartiment

Remettre le support de la pile dans la
télécommande jusqu'à ce qu'on écoute un
bruit sec.

Cierre del compartimiento

Vuelva a meter el soporte de la pila en el
control remoto hasta que oiga un chasquido.

35

English/Français/Español

Symptom/Symptôme/Síntoma

No Sound./Pas de son./No hay
sonido.

English

In Case of Difficulty

If you encounter a problem, please review the
items in the following check list. This guide will
help you isolate the problem if the unit is at
fault. Otherwise, make sure the rest of your
system is properly connected or consult your
authorized Alpine dealer.

Initial Turn-on After
Installation

Cause and Solution

• Volume level too low.
– Turn Volume Control clockwise to

desired level.

• No tuning of FM frequency.
– Tune to the correct frequency.

• No connection of FM modulator and
antenna.
– Make sure the FM modulator is

connected to the antenna.

• When the interference with broadcasting
stations occurs.
– Change the oscillator frequency of the

FM modulator.

No function./Pas de fonction./No funciona.

No Play./Pas de reproduction./No hay
reproducción.

Music skips excessively./La musique saute
excessivement./La música salta en exceso.

36

• Out of operating temperature range 50°C
(120°F) for CD.
– Allow the temperature of the car's

interior (or trunk) to cool.

• Moisture condensation in the CD Module.
– Allow the enough time for the conden-

sation to evaporate (about 1 hour).

• No connection of Battery lead.
– Make sure Battery lead is connected

properly.

• No connection of ACC Power lead and
Ground lead.
– Make sure ACC Power lead and

Ground lead are connected properly.

• The unit is set to the Pause mode.
– Press the disc play button.

• The CD Shuttle has not been mounted
securely.
– Follow the installation instructions for

proper installation.

Français

En cas de problème

Español

En caso de dificultad

En cas de problème, consulter la liste de
vérifications suivantes. Ce guide devrait vous
aider à résoudre tout problème provenant de
l'appareil. Sinon, vérifier les connexions du
reste du système ou consulter un revendeur
Alpine autorisé.

Mise en service après
l'installation

Cause et solution

• Volume sonore trop faible.
– Tourner le contrôle de volume vers la

droite au niveau désiré.

• Pas de syntonisation de fréquence FM.
– Syntoniser la fréquence correcte.

• Pas de connexion de modulateur FM et de
l'antenne.
– S'assurer que le modulateur FM est

connecté à l'antenne.

• Lors de l'interférence avec des stations de
radiodiffusion.
– Changer la fréquence d'oscillateur du

modulateur FM.

• La température de fonctionnement est en
dehors de 50°C (120°F) pour les disques
compacts.
– Laisser refroidir la température à

l'intérieur du véhicule (ou coffre).

• Condensation de l'humidité dans le
module CD.
– Attendre environ 1 heure pour que la

condensation s'évapore.

• Pas de connexion du conducteur de la
batterie.
– S'assurer que le conducteur de la

batterie est connecté correctement.

• Pas de connexion du conducteur d'alimentation
ACC et du conducteur de mise à la terre.
– S'assurer que le conducteur d'alimenta-

tion ACC et le conducteur de mise à la
terre sont connectés correctement.

Cuando se presente algún problema, consulte
los ítemes de la lista de comprobaciones
siguiente. Esta lista le ayudará a resolver los
problemas de su unidad. Si el problema persiste,
compruebe si el resto de su sistema está
adecuadamente conectado o consulte a un
proveedor autorizado por Alpine.

Puesta en marcha inicial
después de la instalación

Causa y solución

• El nivel de volumen es demasiado bajo.
– Gire el control de volumen hacia la

derecha hasta obtener el nivel de
volumen deseado

• No hay sintonización de frecuencia FM.
– Sintonice la frecuencia correcta.

• No hay conexión de modulador FM y
antena.
– Asegúrese de que el modulador FM

está conectado a la antena.

• Cuando hay interferencia con estaciones
de radiodifusión.
– Cambie la frecuencia de oscilador del

modulador de FM.

• La temperatura es más alta que la normal
de 50°C para CD.
– Permita que disminuya la temperatura

en el interior del vehículo (o del
maletero).

• Condensación de humedad en el módulo
CD.
– Espere un tiempo hasta que la conden-

sación se evapore (aprox. 1 hora).

• No hay conexión del conductor de la
batería.
– Asegúrese de que el conductor de la

batería esté correctamente conectado.

• No hay conexión de los conductores de
alimentación ACC y de puesta a tierra.
– Asegúrese de que los conductores de

alimentación ACC y de puesta a tierra
estén correctamente conectados.

• L'unité est réglée en mode de pause.
– Appuyer sur la touche de reproduction

de disque.

• Le CD Shuttle a été mal monté.
– Suivre les instructions d'installation

pour une installation correcte.

• La unidad está ajustada en modo de
pausa.
– Presione el botón de reproducción de

disco.

• El CD Shuttle está montado de forma insegura.
– Siga las instrucciones de instalación

para una instalación adecuada.

37

English/Français/Español

Indication for CD
Shuttle (Optional)

English

English

Indication/Indication/Indicación

HI TEMP

NO MAGZN

ERROR

Cause and Solution

• Protective circuit is activated due to high
temperature.
– The indicator will disappear when the

temperature returns to within operation
range.

• No magazine is loaded.
– Insert a magazine.

• Malfunction in the unit.
– Press the eject button and remove the

CD from the CD magazine. Inspect the
CD for any deformities or irregularities. If
there appears to be no problems with the
disc, insert the CD back into the
magazine. When the "ERROR" indication
disappears from the display, insert the
magazine into the unit.
If the magazine does not eject, consult
your Alpine dealer.

• Magazine ejection not possible.
– Press the magazine eject button. If the

magazine does not eject, consult your
Alpine dealer.

38

• Magazine ejects without CD.
– Press the eject button to activate the

eject function. Insert an empty CD
magazine into the CD Shuttle to receive
the disc left inside the unit.
If the CD cannot be removed, consult
your Alpine dealer.

Français

Indication pour le

Français

CD Shuttle (en option)

Español

Español

Indicación para el
CD Shuttle (opcional)

Cause et solution

• Le circuit de protection s'est déclenché
car la température est trop élevée.
– L'indication disparaît quand la

température revient dans la plage de
fonctionnement.

• Le magasin n'est pas inséré.
– Insérer un magasin.

• Mauvais fonctionnement de l'unité.
– Appuyez sur la touche d'éjection et

sortez le CD du magasin CD. Vérifier
que le CD n'est pas déformé, et qu'il
n'a pas de surfaces irrégulières. S'il
n'y a pas de problèmes avec le disque,
le réinsérer dans le magasin. Lorsque
l'indication "ERROR" disparaît de
l'affichage, insérez le magasin dans
l'unité.
Si vous ne pouvez pas éjecter le
magasin, consultez votre revendeur
Alpine.

• Impossible d'éjecter le magasin.
– Appuyez sur la touche d'éjection du

magasin. Si le magasin n'est pas
éjecté, consultez votre revendeur
Alpine.

Causa y solución

• Se ha activado el circuito protector debido
a la alta temperatura.
– La indicación desaparecerá cuando la

temperatura vuelva a la gama de
operación.

• No está insertado el depósito.
– Inserte un depósito.

• Mal funcionamiento de la unidad.
– Presione el botón de expulsión y saque

el CD del depósito. Inspeccione el CD
para ver si no hay deformaciones o
superficies irregulares. Si parece ser
que no hay problemas con el disco,
vuelva a introducirlo en el depósito.
Cuando la indicación "ERROR"
desaparezca del visualizador, inserte el
depósito en la unidad.
Si no puede expulsar el depósito,
consulte a su proveedor Alpine.

• No es posible extraer el depósito.
– Presione el botón de expulsión del

depósito. Si no puede expulsar el
depósito, consulte a su proveedor
Alpine.

• Le magasin est éjecté sans CD.
– Appuyer sur la touche d'éjection pour

activer la fonction d'éjection. Insérez
un magasin CD vide dans le CD
Shuttle pour recevoir le disque coincé
dans l'unité.
Si vous ne pouvez pas faire sortir le
CD, consultez votre revendeur Alpine.

• El depósito ha sido expulsado sin el CD.
– Presione el botón de expulsión para

activar la función de expulsión. Inserte
un depósito vacío en el CD Shuttle para
recibir el disco enganchado en la
unidad.
Si no puede hacer salir el CD, consulte
a su proveedor Alpine.

39

English

Specifications

English/Français/Español

RF Output Frequency (Selectable)/Fréquence de sortie RF (sélectionnable)/

Frecuencia de salida RF (seleccionable) ............................................................... 87.7 – 89.9 MHz

RF Output Voltage/Tension de sortie RF/Tensión de salida RF......................................... 70 dBµV

RF Modulator Input Sensitivity/Impedance/
Impédance/Sensibilité d'entrée du modulateur RF/

Impedancia/Sensibilidad de entrada del modulador RF ..................................... 500 mV/10k Ohms

Remote Display Unit

Weight/Poids/Peso........................................................................................................0.18 kg (6 oz)

Wireless Remote Control Unit

.....................................................................................................0.02 kg (0.7 oz)

FM Modulator Unit

........................................................................................................0.4 kg (14 oz)

Chassis Dimensions (W x H x D)/Dimensions du châssis (L x H x P)/ Remote Display Unit

Dimensiones del chasis (ancho x alto x prof.) ....................................... 113mm x 39.5mm x 19mm

(4-7/16" x 1-9/16" x 25/32")

Wireless Remote Control Unit

............................................... 40mm x 6mm x 90mm

(1-9/16" x 1/4" x 3-1/2")

FM Modulator Unit

........................................... 130mm x 35mm x 74mm

(5-1/8" x 1-3/8" x 2-15/16")

40

Note: Due to continuous product improvement,

specifications and design are subject to
change without notice.

Spécifications

Français

Español

Especificaciones

..............................................87,7 à 89,9 MHz

.......................................................... 70 dBµV

........................................... 500 mV/10 kohms

Unité d'affichage de télécommande

................................................. 0,18 kg (6 on.)

Unité de télécommande sans fil

.............................................. 0,02 kg (0,7 on.)

Unité du modulateur FM

................................................. 0,4 kg (14 on.)

Unité d'affichage de télécommande

..............................113mm x 39,5mm x 19mm

(4-7/16" x 1-9/16" x 25/32")

Unité de télécommande sans fil

.....................................40mm x 6mm x 90mm

(1-9/16" x 1/4" x 3-1/2")

Unité du modulateur FM

.................................130mm x 35mm x 74mm

(5-1/8" x 1-3/8" x 2-15/16")

Remarque: La conception et les

spécifications sont modifiables
sans préavis en vue de
l'amélioration des produits.

............................................ 87,7 – 89,9 MHz

......................................................... 70 dBµV

........................................ 500mV/10k ohmios

Unidad de visualizador de control remoto

........................................................... 0,18 kg

Unidad de control remoto inalámbrica

........................................................... 0,02 kg

Unidad de modulador FM

............................................................. 0,4 kg

Unidad de visualizador de control remoto

............................ 113mm x 39,5mm x 19mm

Unidad de control remoto inalámbrica

................................... 40mm x 6mm x 90mm

Unidad de modulador FM

............................... 130mm x 35mm x 74mm

Nota: Debido a la mejora continua del

producto, las especificaciones y el
diseño están sujetos a cambio sin
previo aviso.

41

English/Français/Español

English

42

Français

Español

43

R

SERIAL NUMBER/NUMERO DE SERIE/NUMERO DE SERIE:
INSTALLATION DATE/DATE D'INSTALLATION/FECHA DE INSTALACION:
INSTALLATION TECHNICIAN/INSTALLATEUR/INSTALADOR:
PLACE OF PURCHASE/LIEU D'ACHAT/LUGAR DE ADQUISICION:

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,

Shinagawa-ku, Tokyo 141, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Tel.: [phone]

ALPINE ELECTRONICS OF CANADA, INC.

Suite 203, 7300 Warden Ave. Markham,

Ontario L3R 9Z6, Canada

Tel.: [phone]

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

6-8 Fiveways Boulevarde Keysborough,

Victoria 3173, Australia

Tel.: [phone]

ALPINE ELECTRONICS GmbH

Brandenburger Strasse 2-6 D-40880 Ratingen,

Germany

Tel.: [phone]

ALPINE ITALIA S.p.A.

Via C. Colombo 8, 20090 Trezzano Sul

Naviglio MI, Italy

Tel.: [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

98, Rue De La Belle Etoile, Z.I. Paris Nord II

B.P. 50016 F-95945, Roissy,

Charles de Gaulle Cedex, France

Tel.: [phone]

ALPINE ELECTRONICS OF U. K., LTD.

13 Tanners Drive, Blakelands,

Milton Keynes MK14 5BU, U.K.

Tel.: [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal De Gamarra 36, Pabellón 32

01013 Vitoria (Alava) - Apdo. 133, Spain

Tel.: [phone]

Designed by ALPINE Japan

Printed in Korea

68P81402W97-B (S)
