Alpine CHM-S655 User Manual

REMOTE
CONTROL
UNIT

RUE-4178

DISP
TITLE

M.S.CD

M.I.X. REPEAT SCAN

R

CHM-S655RF

CD Remote Changer System

• OWNER'S MANUAL
Please read this manual to maximize your
enjoyment of the outstanding performance and
feature capabilities of the equipment, then retain
the manual for future reference.

FREQ.

PWR

PLAY

PAUSE

DISC SEL.

TRACK

REPEAT

DN UP

POWER

UPDN

REGULATED 1bit DAC
HIGH SPEED DISC CHANGE
DIGITAL SERVO

SILICON-OIL DAMPERS

FREQ

M I X

CD CHANGER SYSTEM

MHz

CHM-S655RF

ALL

LEVEL

1

2

MIN

CD CHANGER SYSTEM CHM-S655RF

AUTO LIMITTER

TO REMOTE DISPLAY

TO CHANGER

COMPACT DISC CHANGER

TO CAR

ANTENNA

TO RADIO

MAX

ALPINE ELECTRONICS, INC.

ACCESSORY or IGNITION (RED)

BATTERY (YELLOW)

GROUND (BLACK)

CHM-S620

• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer
pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour
toute référence future.

•

1

WARNING

English Français

The exclamation point within an
equilateral triangle and "WARNING"
are intended to alert the user to the
presence of important operating
instructions.
Failure to heed the instructions will
result in severe injury or death.

A VER TISSEMENT

Le point d'exclamation dans un
triangle équilatéral et la mention
"AVERTISSEMENT" sont destinés à
attirer l'attention de l'utilisateur sur la
présence d'instructions importantes.
Le non respect de ces instructions
peut provoquer de graves blessures,
voire la mort.

DO NOT DISASSEMBLE OR AL­TER. Doing so may lead to accident,

fire or electric shock.

KEEP SMALL ARTICLES OUT OF
THE REACH OF CHILDREN. If

swallowed, consult a physician
immediately.

USE THE CORRECT AMPERE
RATING WHEN REPLACING
FUSES. Failure to do so may result in

fire or electric shock.

2

NE PAS DEMONTER NI MODIFIER.

Il y a risque d'accident ou de choc
électrique.

NE PAS LAISSER DE PETITES
PIECES A PORTEE DES ENFANTS.

En cas d'ingestion, consultez immé­diatement un médecin.

UTILISEZ DES FUSIBLES DE
L'AMPERAGE APPROPRIE. Il y a

risque d'incendie ou de choc électri­que.

WARNING

English Français

HALT USE IMMEDIATELY IF A
PROBLEM APPEARS. When prob-

lems occur such as a lack of sound or
video, foreign objects inside the unit,
smoke coming out, or noxious odors,
stop use immediately and contact the
dealer where you bought the equip­ment. Failure to do so may result in
an accident or injury.

A

VERTISSEMENT

ARRETEZ-VOUS IMMEDIATEMENT
EN CAS DE PROBLEME. Si un

problème se présente, absence du
son ou de l'image, objets tombés
dans l'appareil, dégagement de fumée
ou d'odeurs nocives, arrêtez immédia­tement l'appareil et contactez le
revendeur où vous avez acheté
l'appareil. Il y a risque d'accident et de
blessure.

DO NOT OPERATE THE EQUIP­MENT OR LOOK AT THE SCREEN
WHILE DRIVING THE VEHICLE.

Operating the equipment may distract
the driver from looking ahead of the
vehicle and cause accident. Always
stop the vehicle in a safe location
before operating this equipment.

DO NOT RAISE THE VOLUME
EXCESSIVELY. Keep the volume at a

level where you can still hear outside
noises while driving. Driving while
unable to hear outside noises could
be the cause of accident.

NE PAS FAIRE DE REGLAGES OU
REGARDER L'ECRAN PENDANT
LA CONDUITE. Votre attention sera

détournée de la route et vous risquez
un accident. Avant de faire fonction­ner l'appareil, arrêtez-vous et garez­vous dans un lieu sûr.

NE PAS TROP AUGMENTER LE
VOLUME. Réglez le volume de

manière à pouvoir entendre les bruits
extérieurs pendant la conduite. Si
vous ne pouvez pas entendre les
bruits extérieurs quand vous condui­sez, vous risquez un accident.

3

WARNING

English Français

DO NOT USE THIS EQUIPMENT
FOR PURPOSES OTHER THAN
STATED FOR THE VEHICLE. Failure

to do so may result in electric shock or
injury.

A VER TISSEMENT

NE PAS UTILISER L'APPAREIL
DANS D'AUTRES BUTS QUE CEUX
ENONCES. Il y a risque de choc

électrique ou de blessure.

DO NOT PLACE FOREIGN OB­JECTS IN INSERTION SLOTS OR
GAPS. Do not insert hands, fingers or

foreign objects in the disc or cassette
insertion slots, or in gaps during
monitor startup/storage. Doing so may
result in personal injury or damage to
the equipment.

DO NOT MIX NEW BATTERIES
WITH OLD BATTERIES. INSERT
WITH THE CORRECT BATTERY
POLARITY. When inserting the

batteries, be sure to observe proper
polarity (+ and –) as instructed.
Rupture or chemical leakage from the
battery may cause fire or personal
injury.

4

NE PAS INSERER D'OBJETS
ETRANGERS DANS LES FENTES
D'INSERTION OU ORIFICES. Ne pas

mettre les mains, les doigts ou des
objets étrangers dans les fentes
d'insertion de disque ou de cassette,
ou dans les orifices pendant la mise
en marche/rangement de l'appareil.
Vous pourriez vous blesser ou
endommager l'appareil.

NE PAS UTILISER EN MEME TEMPS
DES PILES USEES ET DES PILES
NEUVES. RESPECTEZ AUSSI LA
POLARITE DES PILES. Quand vous

insérez les piles, veillez à respecter la
polarité (+) et (–), comme indiqué. Une
rupture ou une fuite des piles peuvent
causer un incendie ou des blessures
corporelles.

Contents

English

Page

Precautions ............................................................... 8

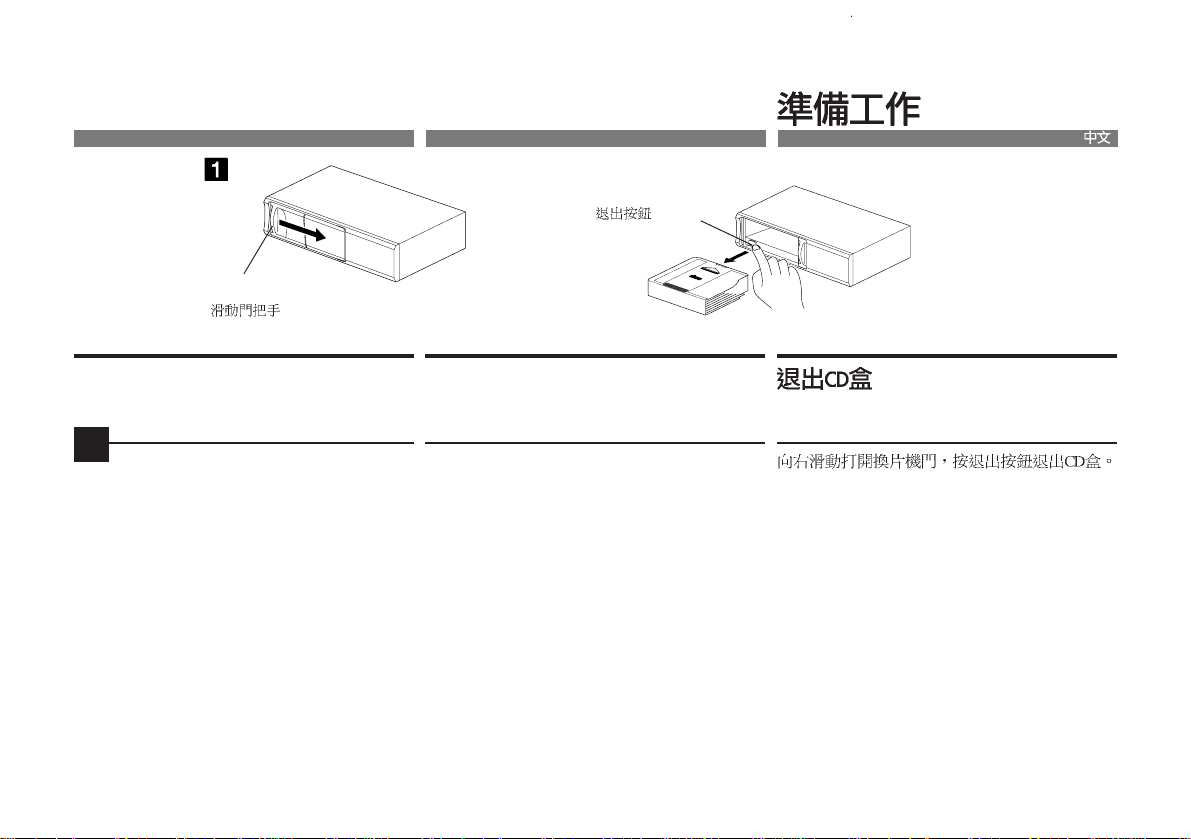

Preparation .............................................................. 11

Basic Operation

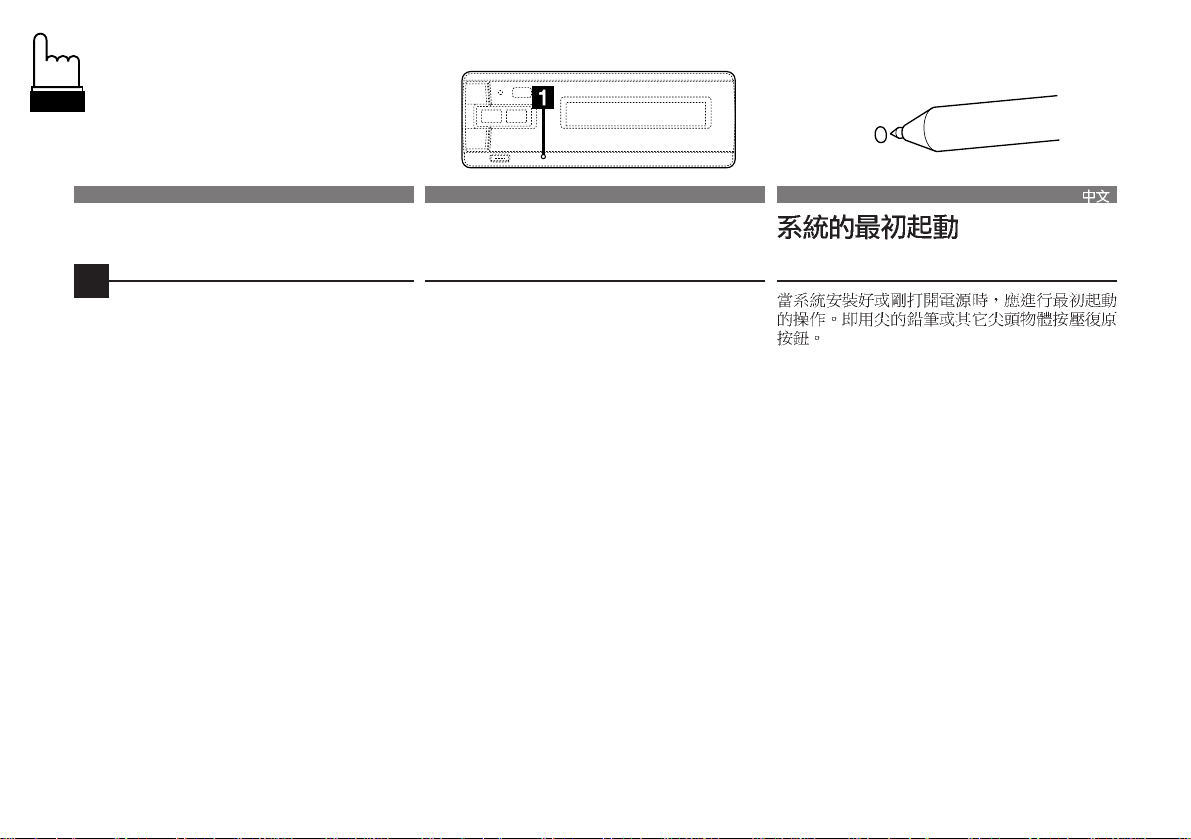

Initial System Setup............................................. 14

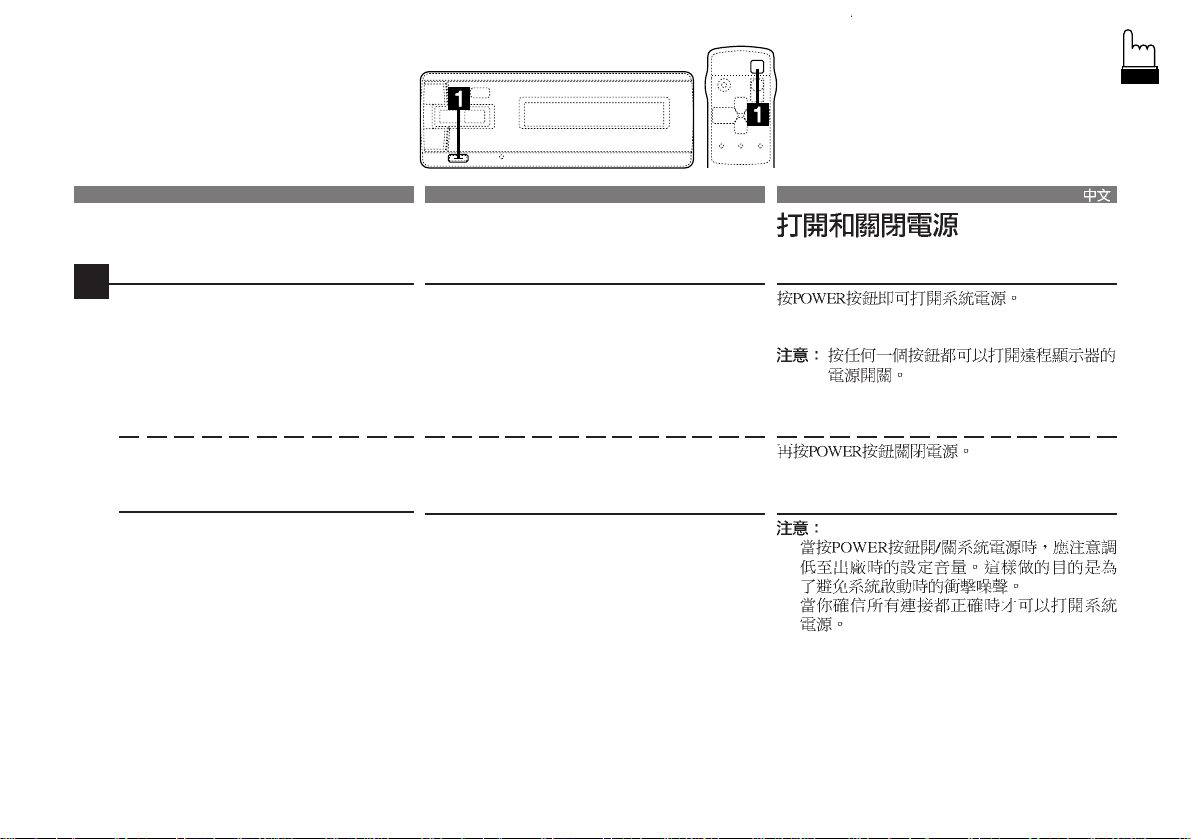

Turning Power On and Off ..................................15

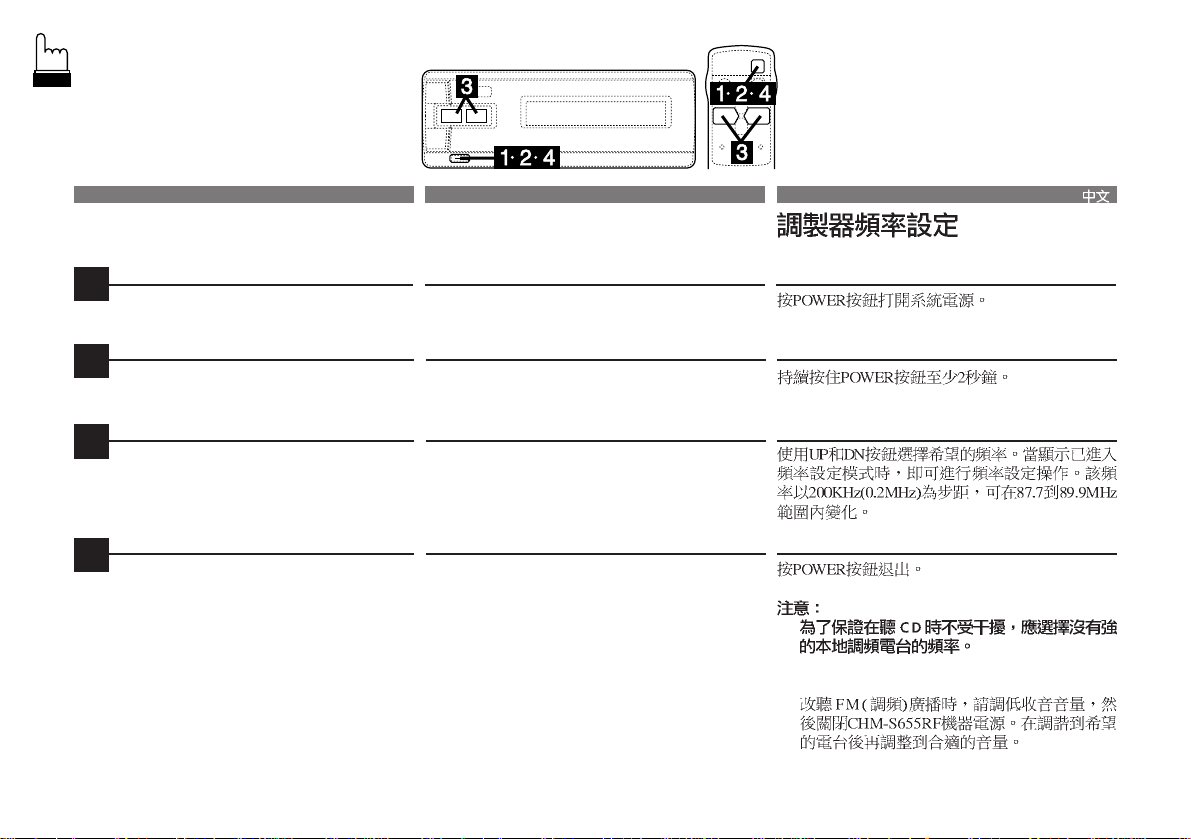

Modulator Frequency Setting ..............................16

CD Operation

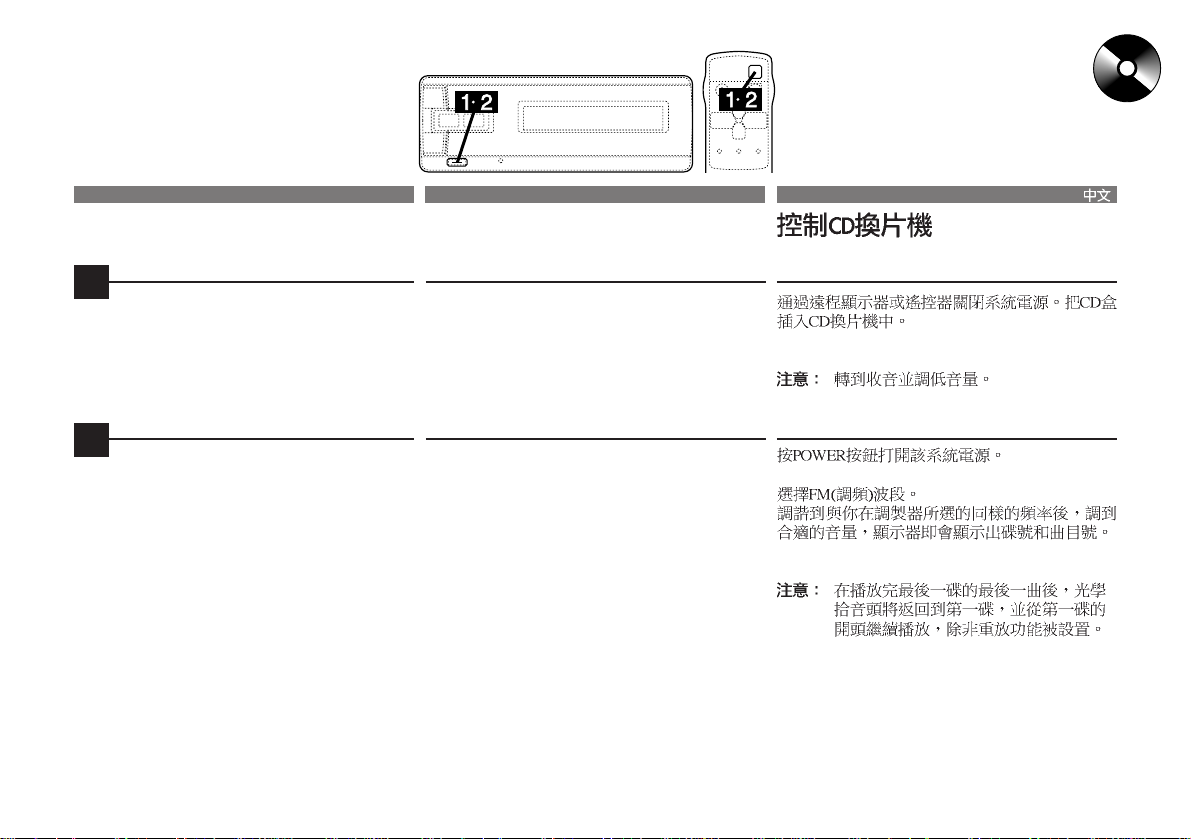

Controlling CD Shuttle ........................................17

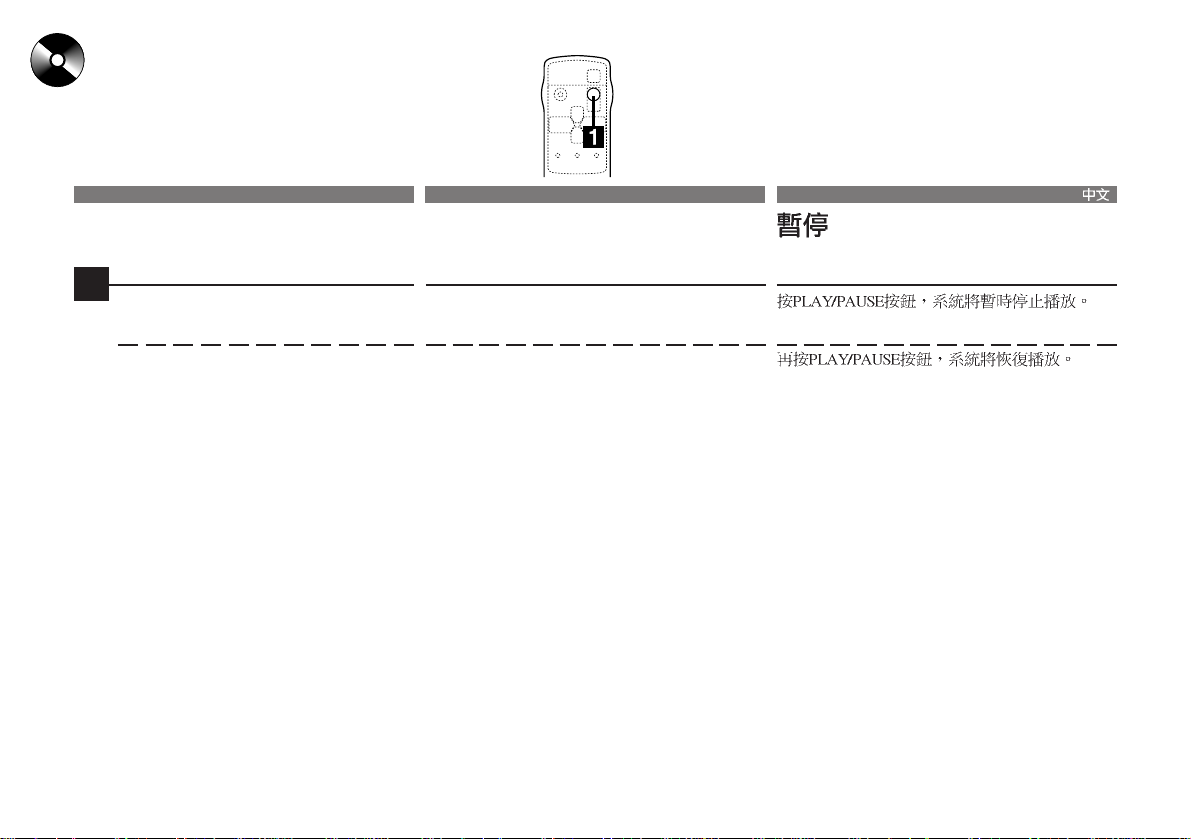

Pause .................................................................. 18

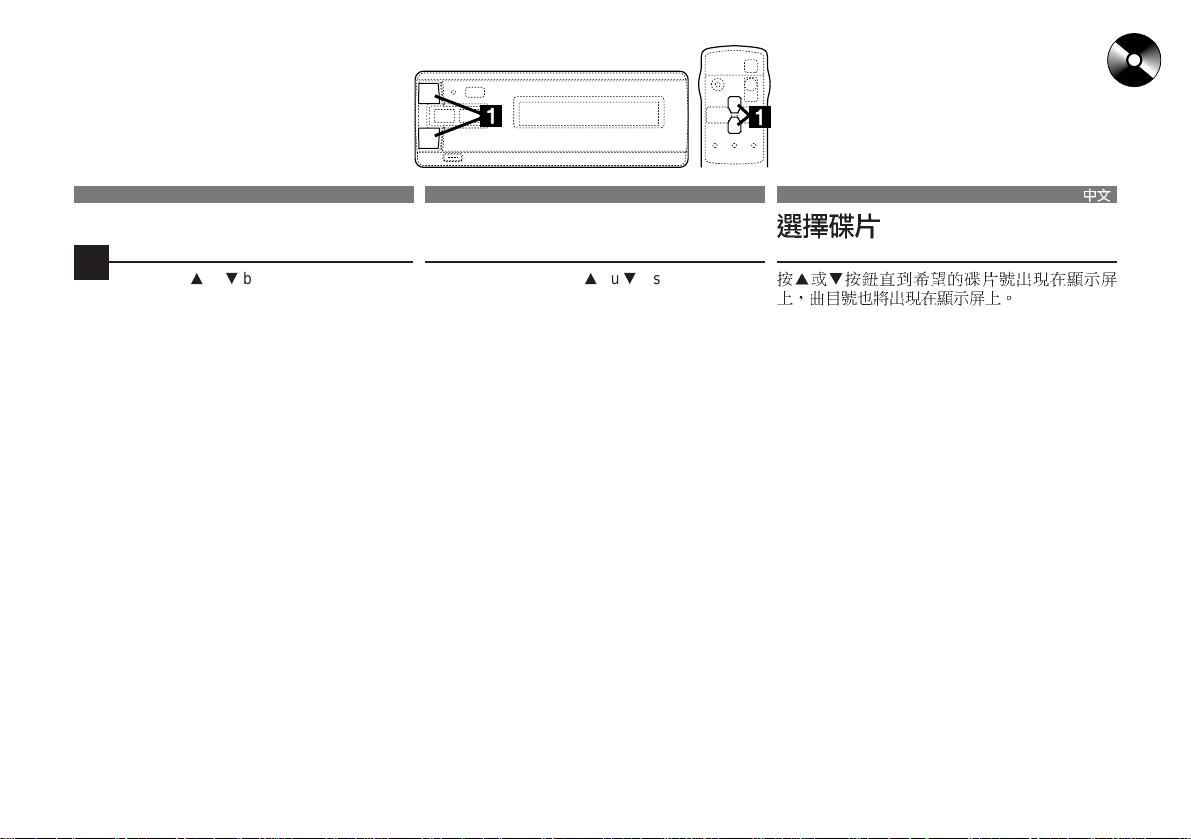

Disc Access......................................................... 19

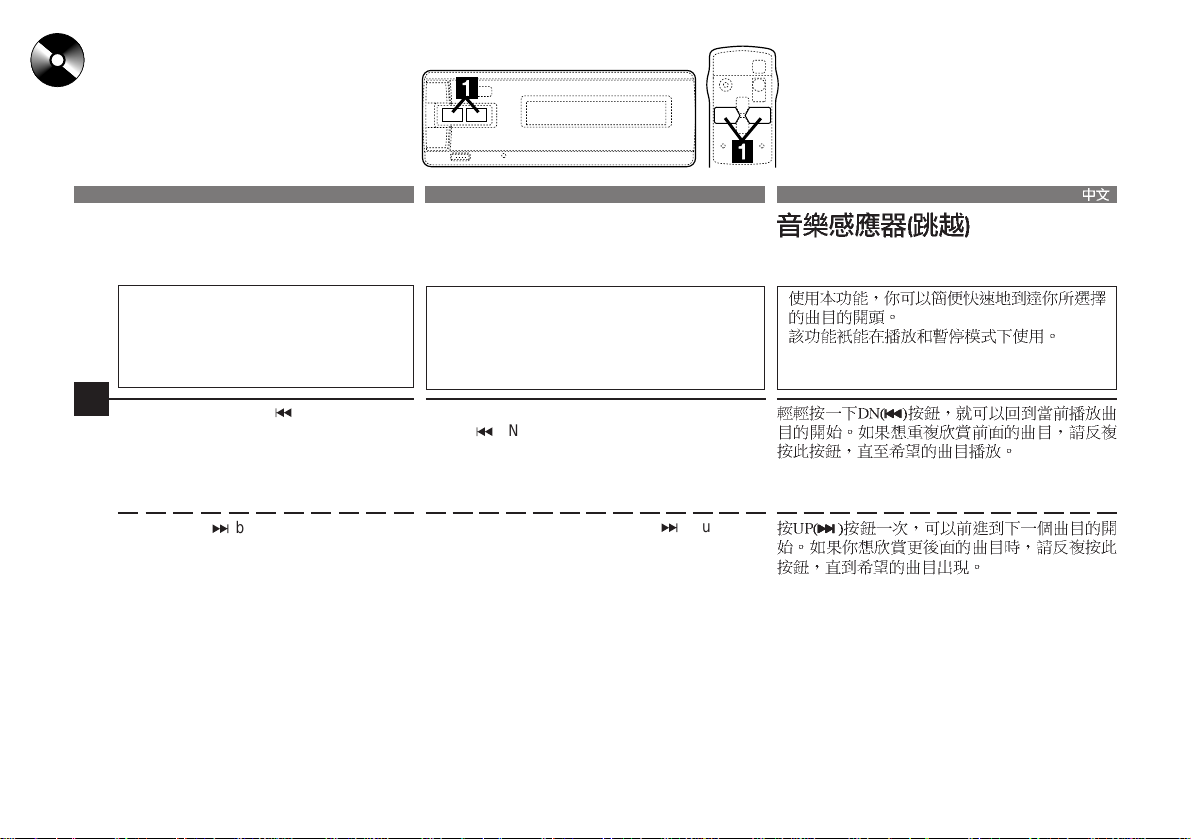

Music Sensor (Skip) ............................................ 20

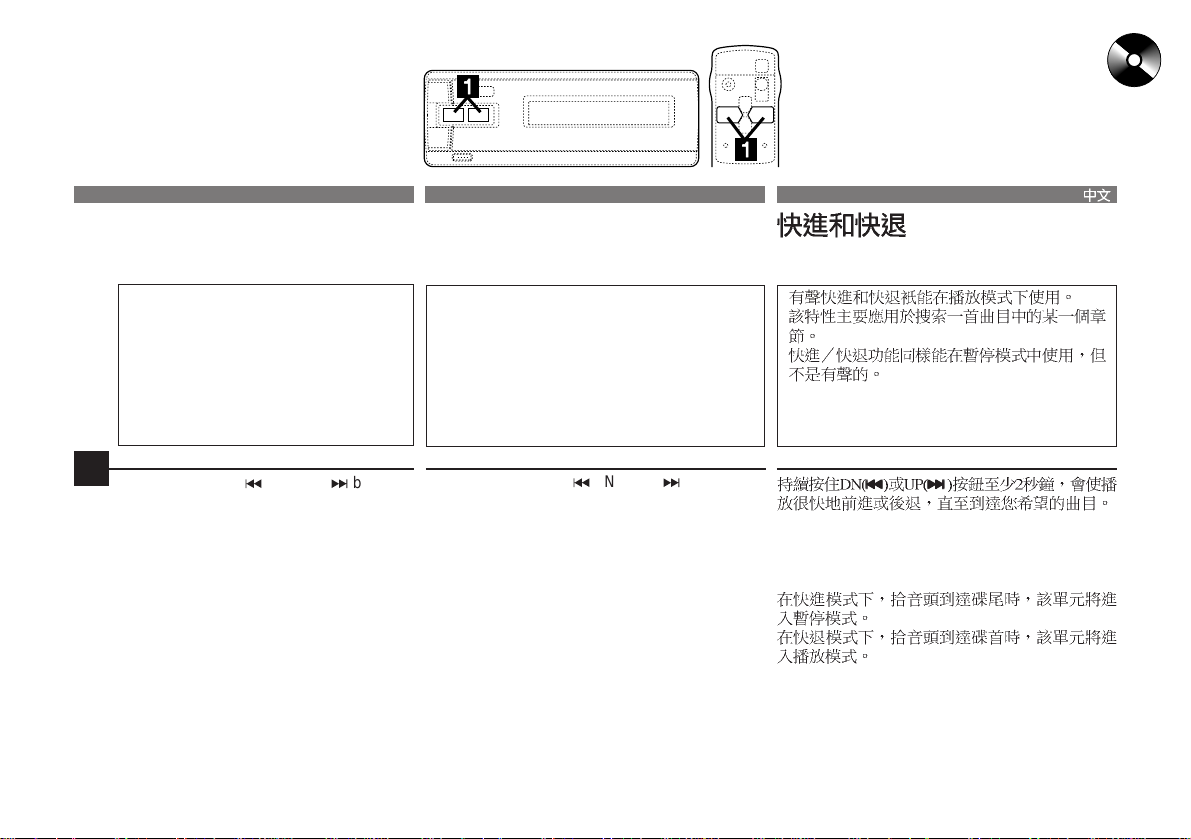

Fast Forward and Fast Backward ....................... 21

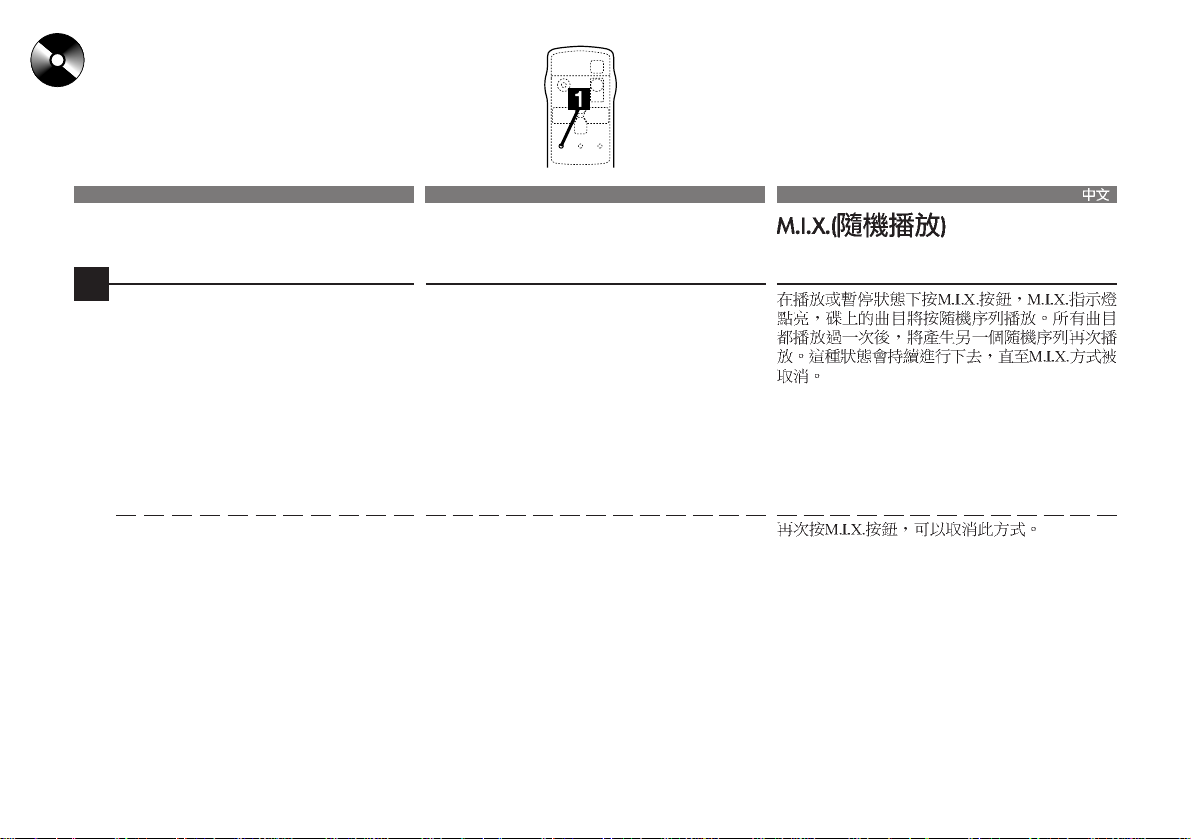

M.I.X. (Random Play) .......................................... 22

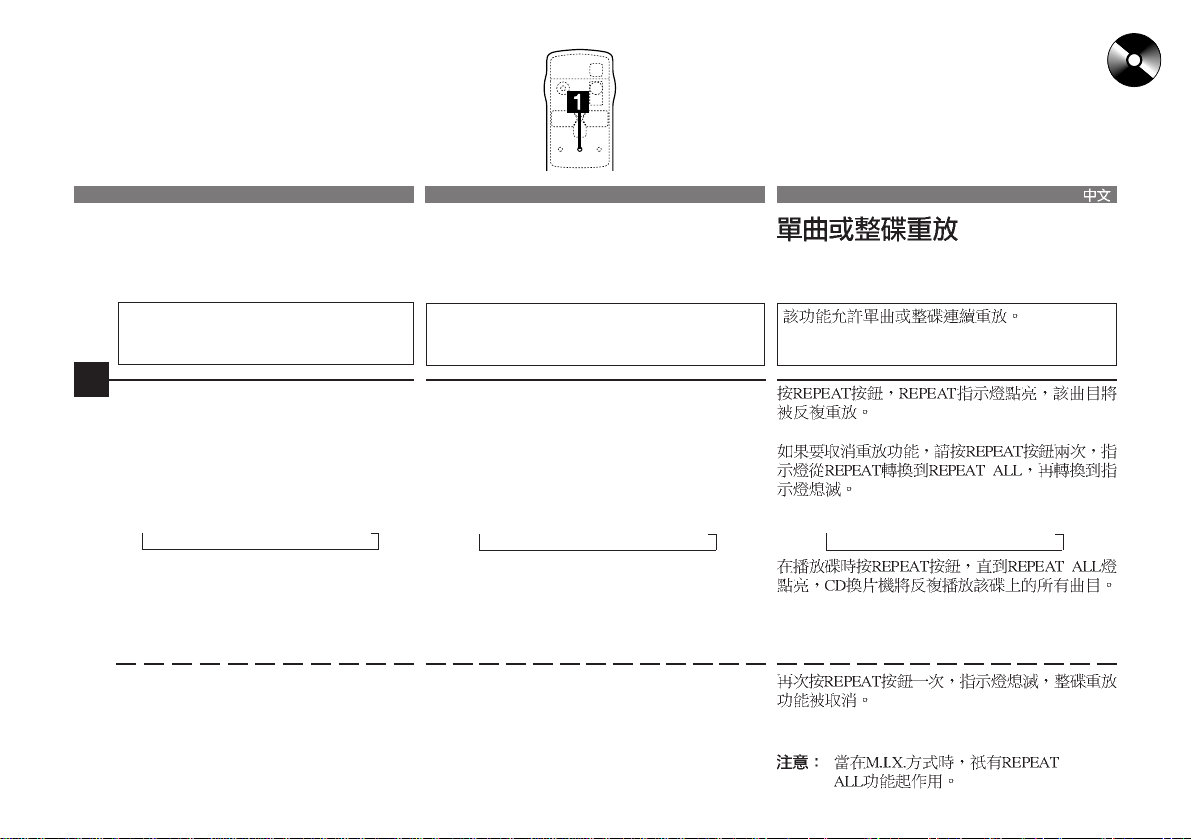

Repeat Play on Single Track or Entire Disc ........ 23

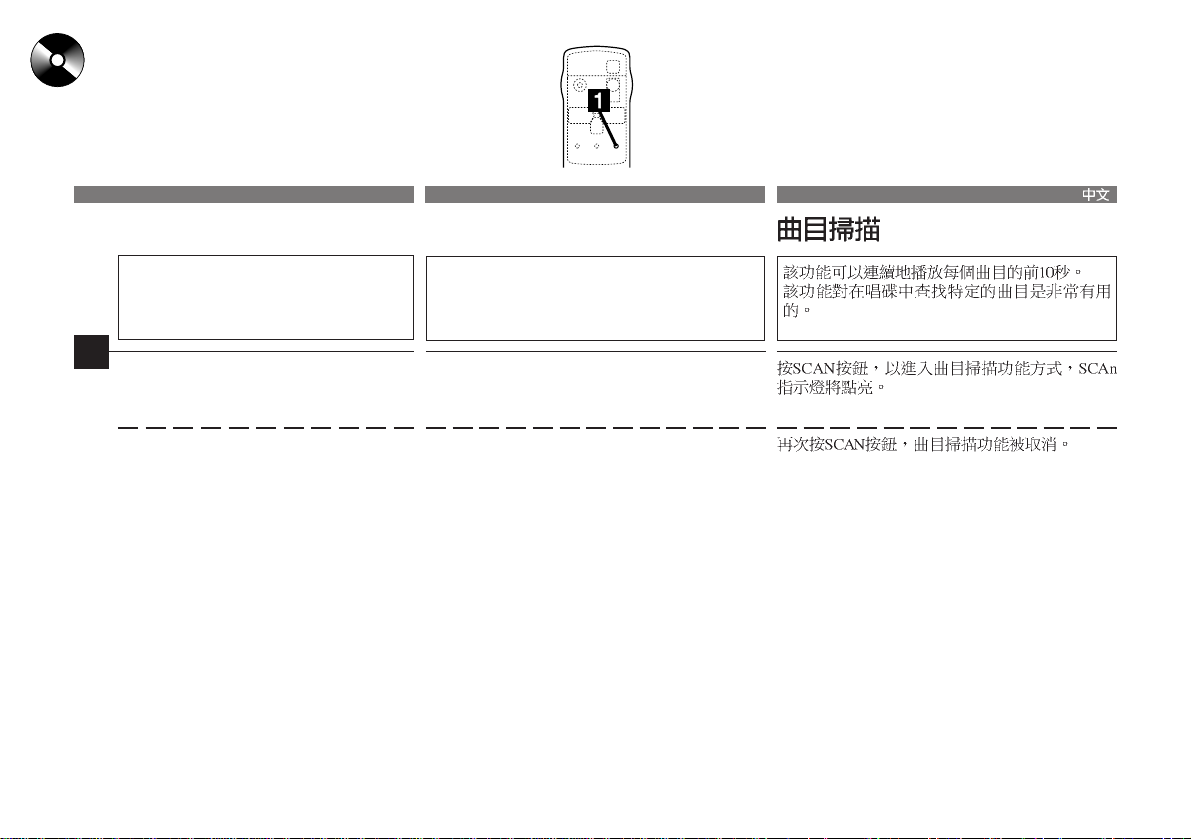

Disc Scan ............................................................ 24

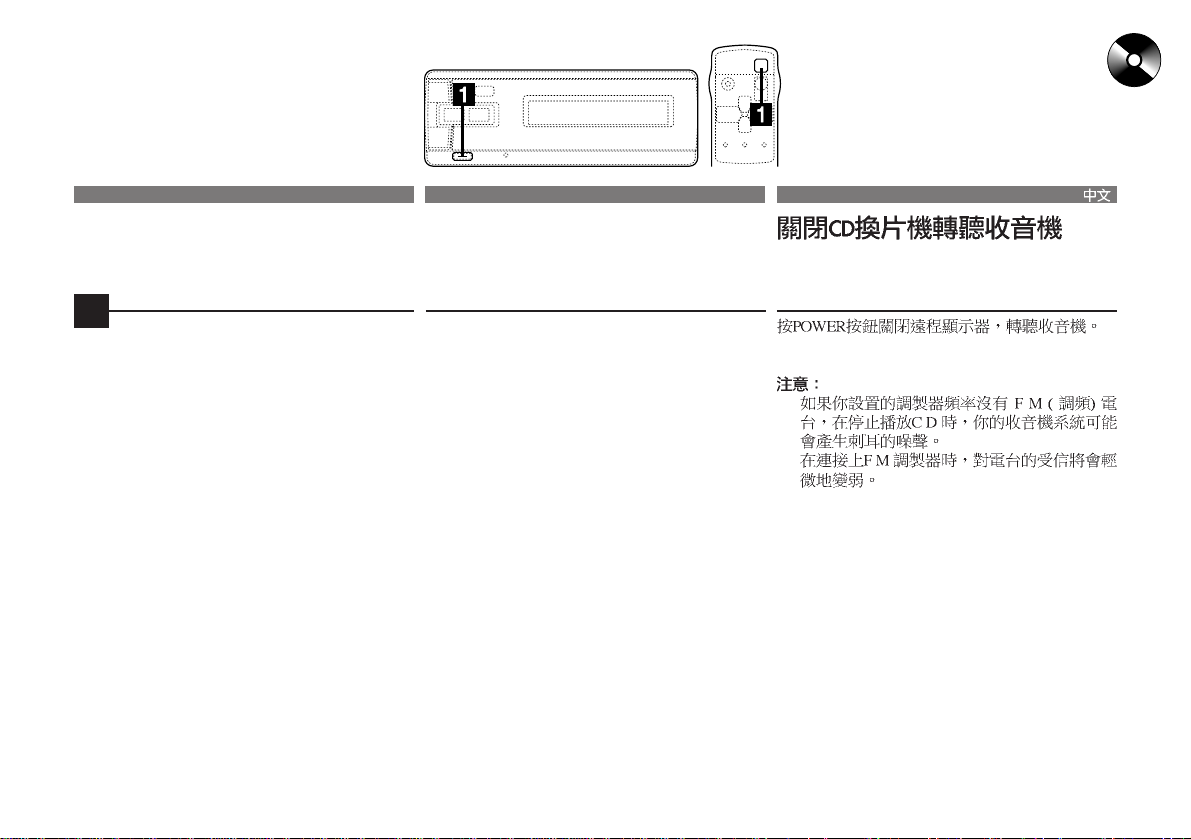

To Deactivate the CD Shuttle and

Listen to the Radio .............................................. 25

Page

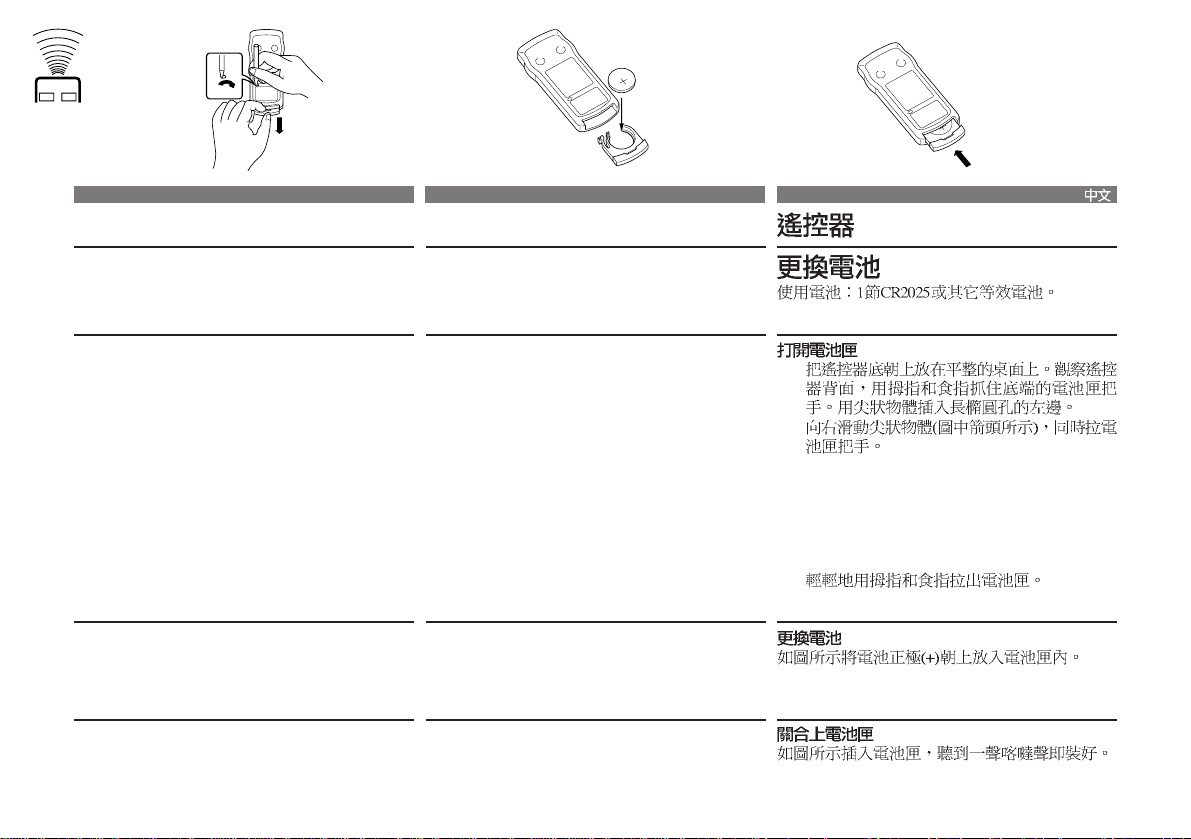

Remote Control ........................................................26

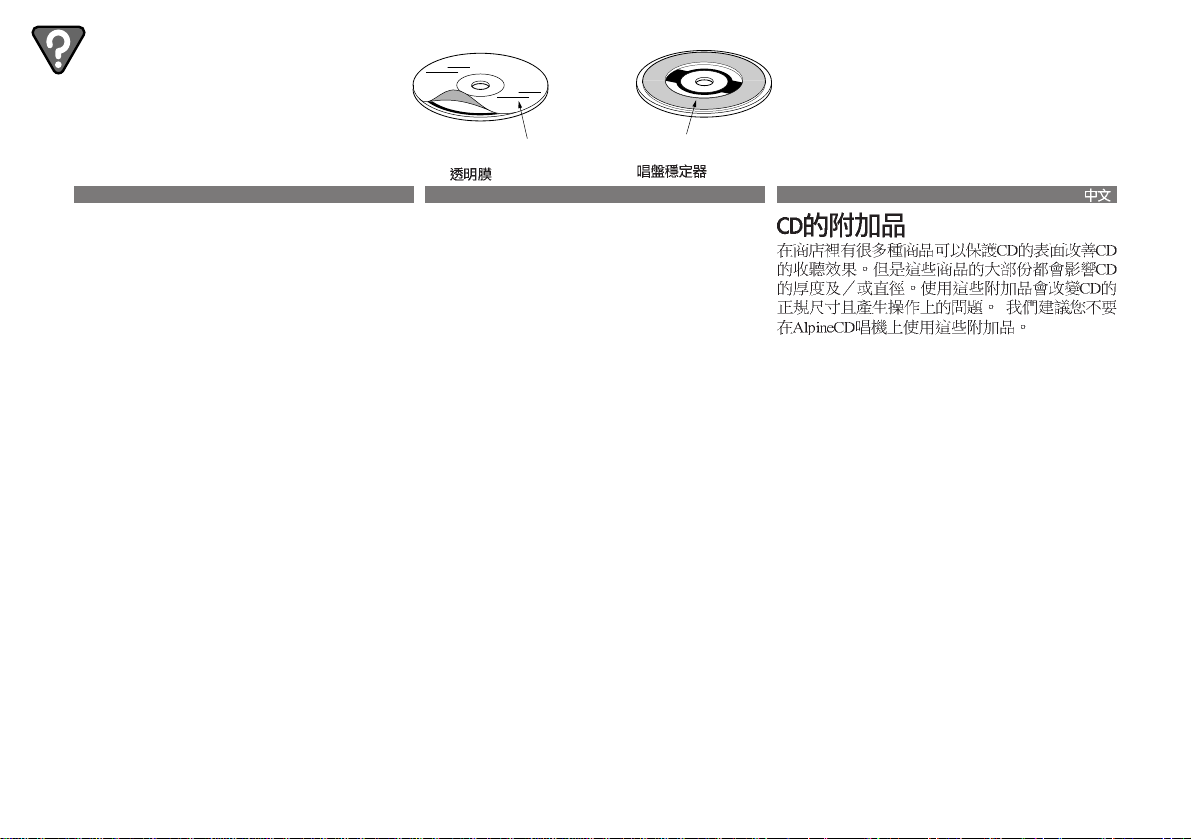

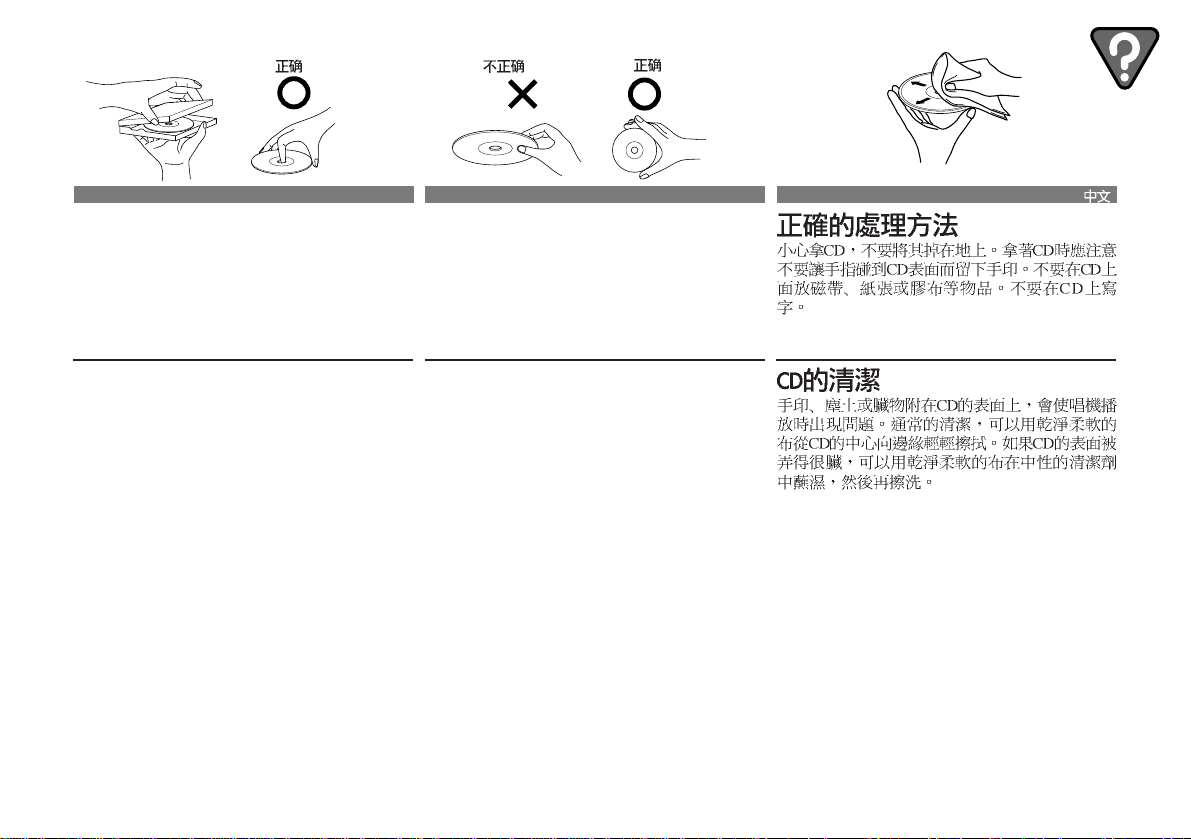

Disc Care ..................................................................27

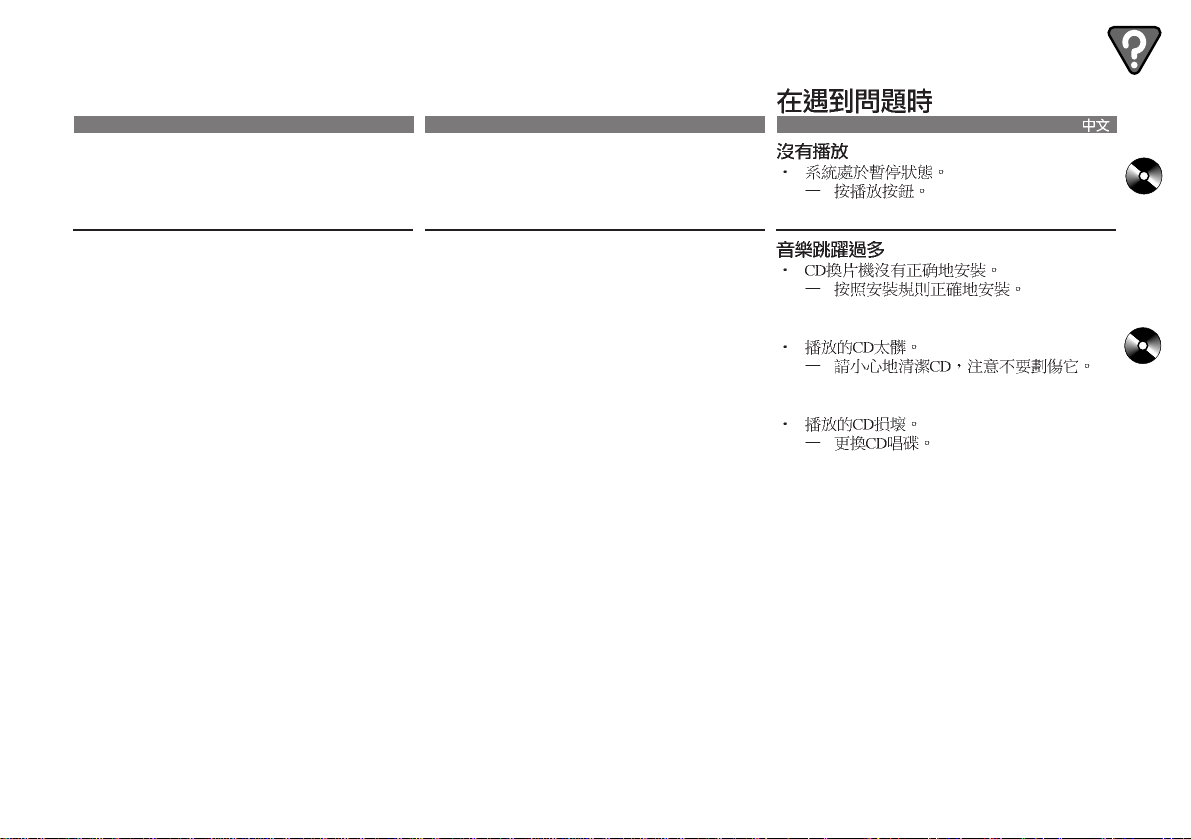

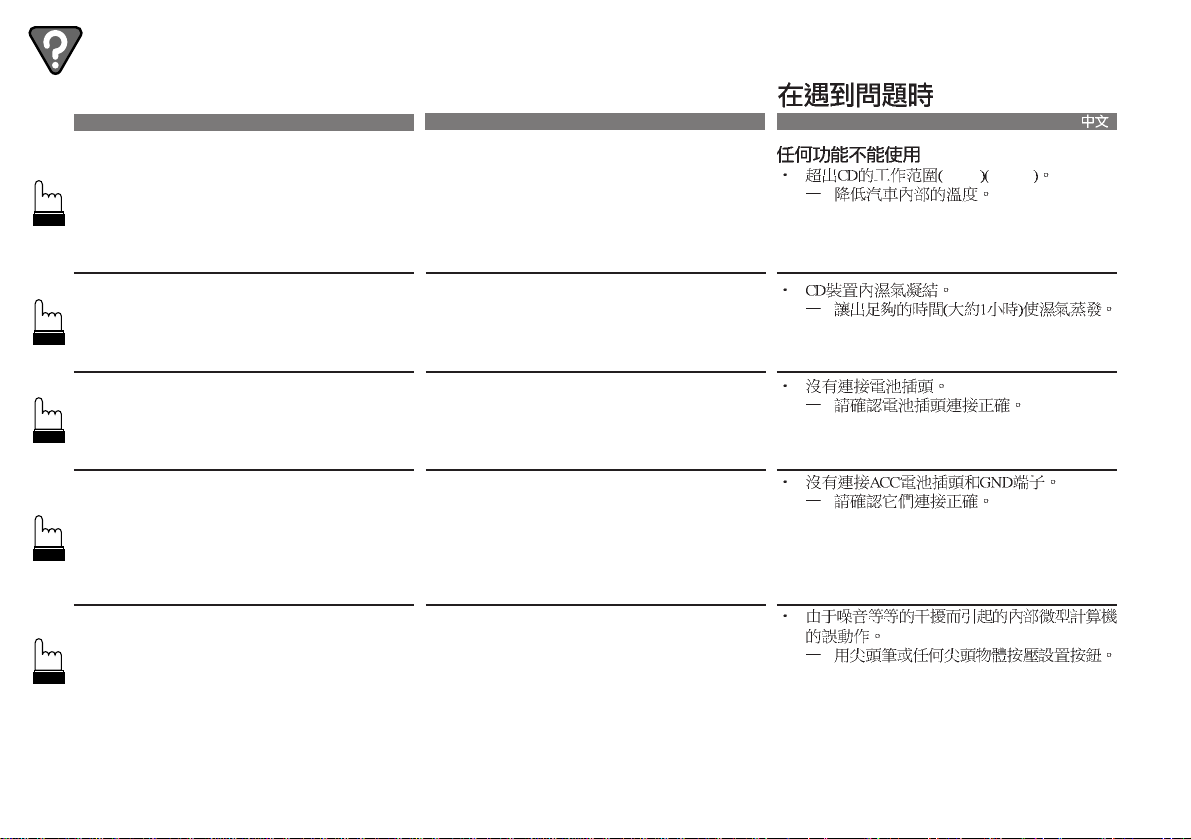

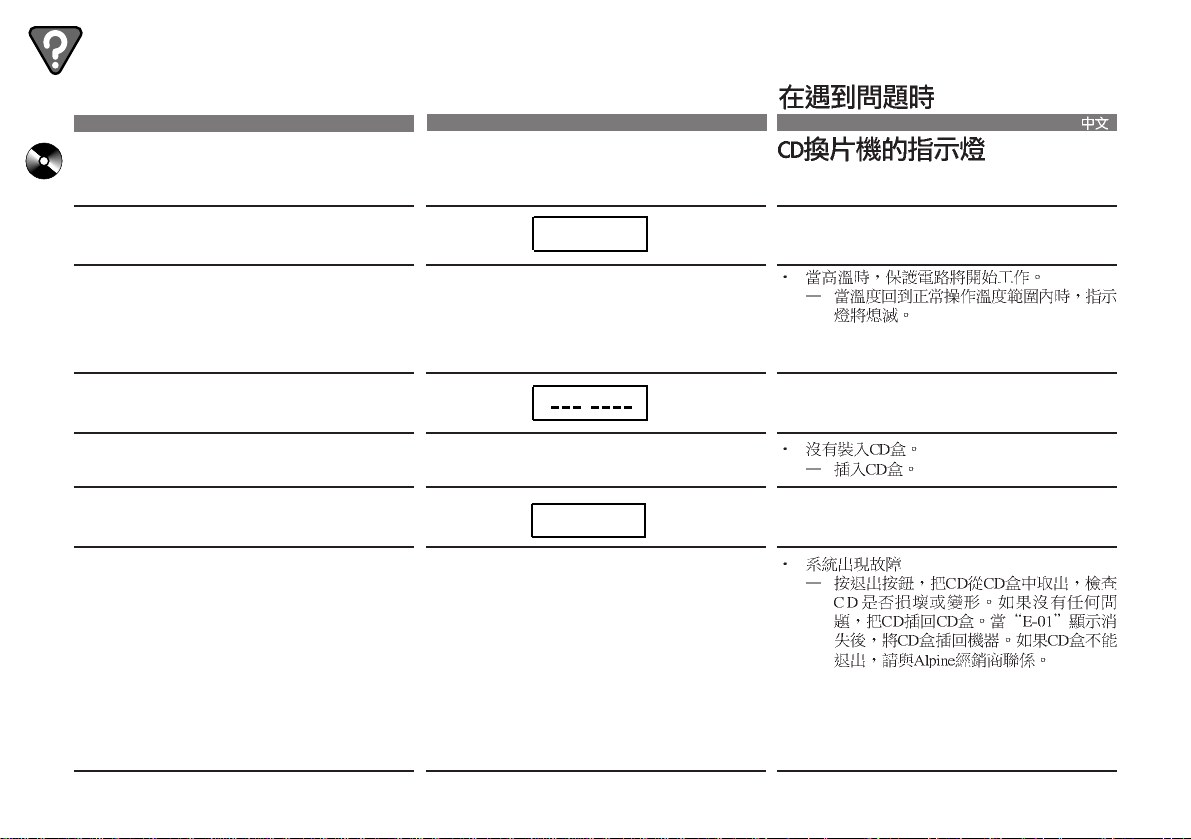

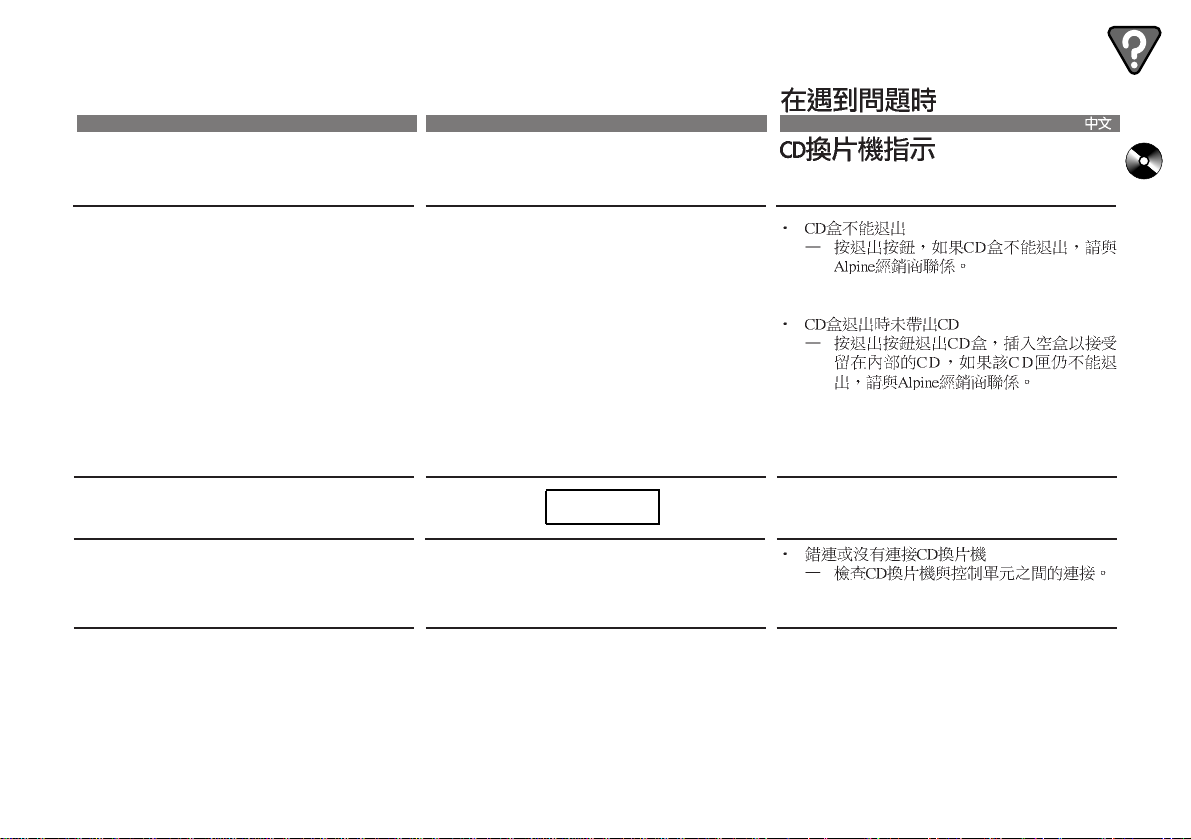

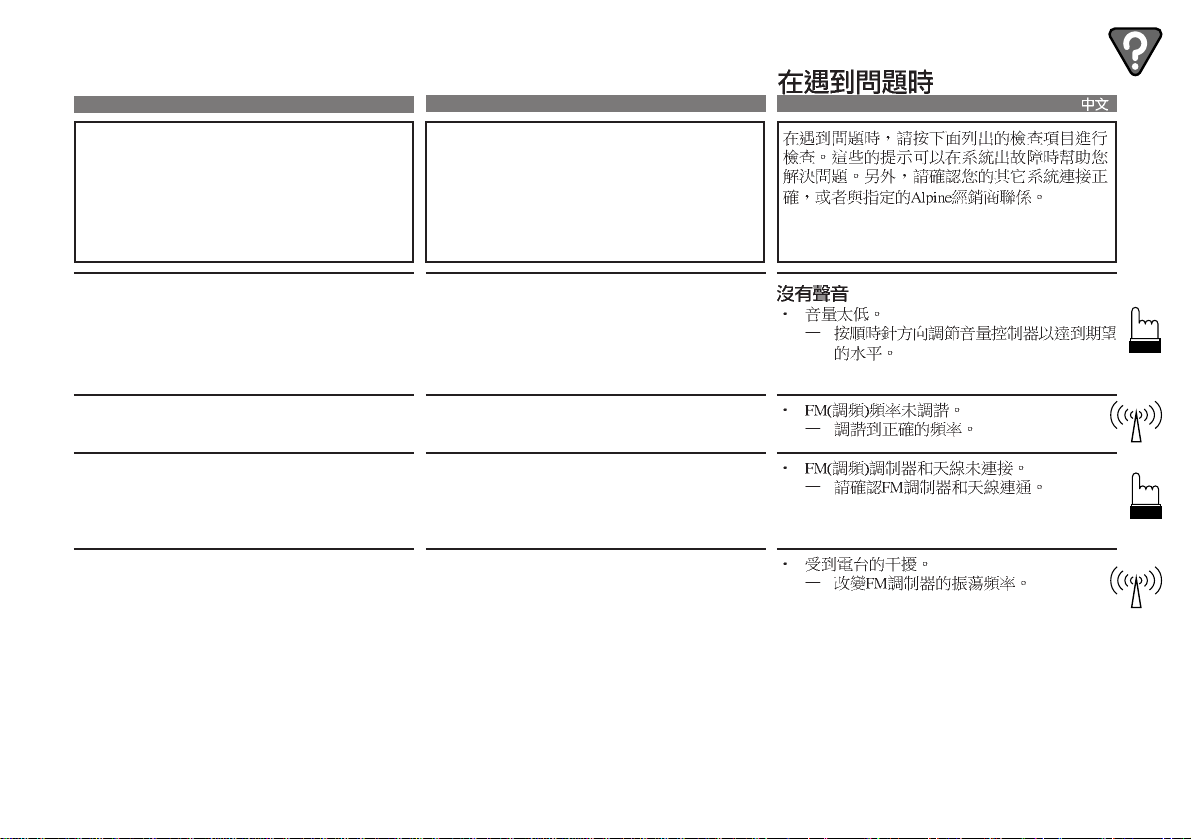

In Case of Difficulty .................................................29

Specifications...........................................................34

Index..........................................................................37

5

Contenu

Français

Page

Précautions .............................................................. 8

Préparation ............................................................. 11

Fonctionnement de base

Mise en marche initiale du système ................... 14

Mise sous et hors tension................................... 15

Réglage de la fréquence du modulateur ............ 16

Fonctionnement du lecteur de CD

Contrôle d'un changeur CD ................................ 17

Pause ................................................................. 18

Accès au disque ................................................. 19

Recherche musicale (saut)................................. 20

Avance rapide et retour rapide ........................... 21

M.I.X. (Lecture aléatoire).................................... 22

Reproduction répétée d'un morceau

ou d'un disque entier .......................................... 23

Balayage de disque............................................ 24

Pour désactiver le CD Shuttle et

écouter la radio................................................... 25

Page

Télécommande ....................................................... 26

Soin des disques ................................................... 27

En cas de problème ............................................... 29

Spécifications......................................................... 35

Index........................................................................ 38

6

11

14
15
16

17
18
19
20
21
22
23
24
25

8

....................................................................... 26

27
29
34
39

7

Precautions

Précautions

English Français

Temperature

Be sure the temperature inside the vehicle is
between +60°C (+140°F) and –10°C (+14°F)
before turning your unit on.

Damaged Disc

Do not attempt to play cracked, warped, or
damaged discs. Playing a bad disc could
severely damage the playback mechanism.

Maintenance

If you have problems, do not attempt to repair
the unit yourself. Return it to your Alpine dealer
or the nearest Alpine Service Station for
servicing.

Irregular Shaped Discs

Make sure the discs you use in this unit do not
have any irregularities. The outer and inner
edges should be round and smooth. Use of
irregularly shaped discs may cause damage to
the mechanism.

8

Température

Assurez-vous que la température interne du
véhicule est comprise entre +60°C (+140°F) et
–10°C (+14°F) avant de mettre l'appareil sous
tension.

Disque endommagé

Ne pas reproduire un disque craquelé,
déformé ou endommagé sous peine de
détériorer sévèrement le mécanisme de
lecture.

Entretien

En cas de problème, n’essayez pas de réparer
la panne vous-même. Rapportez l’appareil à
votre revendeur Alpine, ou à défaut, apportez­le dans un centre de réparation AIpine.

Disques à forme irrégulière

Veillez à n'utiliser que des disques sans aucune
irrégularité avec cet appareil. Les bords extérieur et
intérieur doivent être ronds et unis. L'utilisation de
disques à forme irrégulière pourrait endommager le
mécanisme.

Precautions Précautions

English Français

Bumps
Résidus

New Discs

As a protective measure to prevent the CD from
jamming, the CD player will automatically eject
discs with irregular surfaces or inserted
incorrectly. When a new disc is inserted into the
player and ejected after initial loading, using
your finger, feel around the inside of the centre
hole and outside edge of the disc. If you feel
any small bumps or irregularities, this could
inhibit proper loading of the disc. To remove the
bumps, rub the inside edge of the hole and
outside edge of the disc with a ball-point pen or
other such instrument, then insert the disc
again.

Center Hole
Orifice central

Center Hole
Orifice central

Disques neufs

Par mesure de protection, le lecteur éjecte
automatiquement un disque qui n'est pas inséré
correctement ou dont la surface est irrégulière.
Si le lecteur éjecte un disque neuf chargé pour
la première fois, toucher le contour de l’orifice
central et de la périphérie du disque avec le
doigt. Si le disque contient des résidus ou des
irrégularités, il ne pourra pas être chargé. Pour
enlever les résidus, passer un stylo-bille ou
autre objet similaire sur le contour de l’orifice
central et de la périphérie du disque, puis le
réinsérer.

New Disc
Disque neuf

Outside (Bumps)
Périférie (résidus)

9

Precautions

Installation Location

Make sure the CHM-S655RF will not be
installed in a location subjected to:

Précautions

English Français

Emplacement de montage

N'installez pas le CHM-S655RF dans un endroit
exposé:

• Direct sun and heat

• High humidity and water

• Excessive dust

• Excessive vibrations

Only compact discs containing the mark shown
can be used.

10

• directement au soleil ou à la chaleur

• à l'humidité et à l'eau

• à la poussière

• à des vibrations excessives

Utilisez seulement les disques compacts
identifiés comme ci-dessous.

•

•

•

•

Preparation

Préparation

English Français

CD Magazine
Magasin CD

Preparation for Playback

Before operating the unit, follow the
procedure below for loading the CD
magazine.

1

To remove the CD tray from the CD
magazine, pull the lever with your finger.

2

Insert one disc into each CD tray of the
magazine (up to 6 discs). Make sure the
label side of the disc is facing up.
Note: Hold the disc so you will not leave

fingerprints on the disc surface
(refer to "Disc Care" section).
When removing the CD tray from
the CD magazine, hold the tray
securely not to drop the disc.

INSERT IN THIS DIRECTION

COMPACTCOMPACT

DIGITAL AUDIODIGITAL AUDIO

INSERT EACH COMPACT DISC WITH
THE LABEL SURFACE FACING UP

Levers
Leviers

Préparation pour la lecture

Avant d'utiliser cet appareil, faites ce qui suit
pour charger le magasin de disques compacts.

Pour retirer le plateau de CD du magasin de
disques compacts, tirez le levier avec votre
doigt.

Mettre un CD dans chaque plateau de CD du
magasin (jusqu'à six disques). Assurez-vous
que l'étiquette est tournée vers le haut.
Remarque: Tenez le disque de manière à ne

➡ next page ➡ page suivante

pas laisser d'empreintes sur sa
surface (reportez-vous à la section
"Entretien des disques").
Lorsque vous retirez le plateau CD
du magasin de disques compacts,
tenez-le fermement pour ne pas
laisser tomber le disque.

T

PAC

M

ABC12345-6789

CO

COMPACT

DIO

U
L A
ITA

IG

DIGITAL AUDIO

D

NANDAKANDA

HARAHOREHI

PAPARAPA-

1234567890 AAA

1. APO APO PIPIPI

2. APO APO

3. APO APO PIPIPI OYOYO

4. APO APO PIP

5. APO

6. APO APO PIPIPI DOHYA

7. APO APO PIPIPI

8. APO APO PIPIPI KEROYON

9. APO APO

CD Tray
Plateau de CD

➡

11

INSERT IN THIS DIRECTION

COMPACT

DIGITAL AUDIODIGITAL AUDIO

IN

S
E

R
T

T

E

H

E

A

LA

C

H

C
B
E

O

L S

M

P

U

A

R

C

F

T

A

D
C
E

IS

F

C
W

A

C

IT

IN

H

G

U
P

CD Tray
Plateau de CD

3

With a disc loaded onto the tray, reinsert

ABC12345-6789

COMPACT

DIGITAL AUDIODIGITAL AUDIO

NANDAKANDA
HARAHOREHI

PAPARAPA­1234567890 AAA

1. APO APO PIPIPI

2. APO APO

3. APO APO PIPIPI OYOYO

4. APO APO PIP

5. APO

6. APO APO PIPIPI DOHYA

7. APO APO PIPIPI

8. APO APO PIPIPI KEROYON

9. APO APO

the tray all the way into the CD maga­zine.
Make sure that all 6 CD trays are
reinserted back into the magazine
whether or not they contain a disc.
Before inserting the magazine into the
CHM-S655RF, make sure all the CD
trays are straight. If any of the trays are
crooked or improperly installed, changer
malfunction will result.

4

Insert the CD magazine all the way into
the Shuttle with the narrow side facing
the unit as shown. After inserting the CD
magazine, slide the Shuttle door to the
left to close.

PréparationPreparation

English Français

INSERT IN THIS DIRECTION

COMPACT

DIGITAL AUDIODIGITAL AUDIO

INSERT EACH COMPACT DISC WITH
THE LABEL SURFACE FACING UP

Avec un disque chargé dans le plateau,
réinsérez, à fond, celui-ci dans le magasin de
disques compacts.
Assurez-vous de réinsérer dans le magasin les
6 plateaux de CD avec ou sans disques
chargés.
Avant d'insérer le magasin dans le CHM­S655RF, assurez-vous que tous les plateaux
CD sont plats. Si l'un des plateaux est courbé
ou incorrectement installé, le changeur peut
avoir des problèmes de fonctionnement.

Insérez le magasin de disques compacts à fond
dans le changeur (Shuttle), la face étroite
tournée vers l'appareil comme montré. Après
l'insertion du magasin de disques compacts,
faire glisser la porte du changeur vers la
gauche pour fermer.

INSERT EACH COMPACT DISC W
THE LABEL SURFACE FACING UP

INSERT IN THIS DIRECTION

COMPACT

C
O

M

DIGITAL AUDIO

D

P
IG

A
C

IT

T

A

L
A

U
D
IO

ITH

12

English Français

Sliding Door Knob
Protubérance de la porte coulissante

PréparationPreparation

Eject Button
Touche d'éjection

INSERT IN THIS DIRECTION

COMPACT

DIGITAL AUDIODIGITAL AUDIO

INSERT EACH COMPACT DISC WITH
THE LABEL SURFACE FACING UP

To eject

1

Slide the Shuttle door to the right to open.
Press the Eject button to eject the CD
magazine.

Pour l'éjection

Pour ouvrir, faire glisser la porte du changeur
vers la droite. Appuyez sur la touche
d'éjection pour éjecter le magasin de disques
compacts.

13

Initial System Setup

1

Immediately after installing or applying
power to the unit, it should be initialized.
Using a sharp pencil or other pointed
object, press the Reset button.

English Français

Mise en marche initiale du
système

Immédiatement après l'installation ou après la
mise sous tension de l'unité, celle-ci doit être
initialisée. Appuyer sur la touche de remise à
zéro avec un porte-mines ou autre objet pointu.

14

Turning Power On and

Off

1

Press the POWER button to turn on the
unit.

English Français

Mise sous et hors tension

Appuyez sur la touche POWER pour mettre
l'appareil sous tension.

Note: The Remote Display Unit can be

turned on by pressing any button.

Press the POWER button again to turn
off the unit.

Notes:

• When turning the unit On or Off with
the POWER button, be sure to lower
the volume level of the factory­installed radio. This will prevent any
electrical pop noises from entering the
system.

• Once you are sure all connections are
proper, you may turn the unit on.

Remarque: Vous pouvez mettre l'unité

d'affichage de télécommande sous
tension en appuyant sur n'importe
quelle touche.

Appuyer de nouveau sur la touche POWER
pour mettre l'appareil hors tension.

Remarques:

• Si vous mettez l'unité sous ou hors tension
avec la touche POWER, assurez-vous de
baisser le niveau de volume de la radio
installée à l'usine. Ceci évitera que les bruits
de crachement électrique entrent dans le
système.

• Après la vérification des connexions, vous
pouvez mettre en marche l'unité.

•

•

15

English Français

Modulator Frequency

Setting

Réglage de la fréquence
du modulateur

16

1

Press the POWER button to turn on the
unit.

2

Press and hold the POWER button (for at
least 2 seconds).

3

Use the UP and DN buttons to select the
desired frequency. Make the selection
while the Frequency mode is displayed.
The Frequency is varied by 200 kHz (0.2
MHz) steps from 87.7 to 89.9 MHz.

4

Press the POWER button.

Notes:

• Select a frequency that is not used
by a strong, local FM station. This
will prevent interference while
listening to CD.

• To listen to an FM broadcast, turn
down the volume of the radio then
turn power off to the CHM-S655RF.
Tune the radio to your desired station
and adjust the volume to your
preference.

Appuyer sur la touche POWER pour allumer
l'unité.

Appuyer sur la touche POWER et la maintenir
enfoncée (pendant au moins 2 secondes).

Pour sélectionner la fréquence désirée utilisez
les touches UP et DN. Effectuez la sélection
pendant l'affichage du mode de fréquence. La
fréquence varie par pas de 200 kHz (0,2 MHz)
de 87,7 à 89,9 MHz.

Appuyer sur la touche POWER.

Remarques:

• Choisir une fréquence non utilisée par
une station FM locale puissante. Ceci
évitera des interférences lors de l'écoute
d'un CD.

• Pour écouter des émissions en FM, baisser
le volume de la radio, puis mettre le CHM­S655RF hors tension. Syntoniser la station
désirée et régler le volume selon vos goûts.

•

•

Controlling CD Shuttle

1

Turn power off from the Remote Display
or Wireless Remote Control. Insert the
magazine into the CD Shuttle.

English Français

Contrôle d'un changeur
CD

Mettre hors tension avec l'affichage de
télécommande ou la télécommande sans fil.
Insérer le magasin dans le CD Shuttle.

Note: Turn on the radio and lower the

volume level.

2

Press the POWER button to turn on the
unit.
Select the FM band.
Tune to the same frequency you selected
on the Modulator Unit and adjust for the
desired volume level. The display shows
the disc number and track number.

Note: After the last track on the last disc

is played, the optical pickup
returns to disc 1. Playback will
continue from the beginning of disc
1 unless the REPEAT function has
been activated.

Remarque: Activer la radio et baisser le niveau

de volume.

Appuyer sur la touche POWER pour mettre
l'unité sous tension.
Sélectionner la gamme FM.
Syntoniser la même fréquence sélectionnée
sur l'unité du modulateur et régler au niveau
de volume désiré. L'affichage indique le
numéro de disque et le numéro de la plage.

Remarque: Lorsque la dernière plage sur le

dernier disque a été lue, la tête
optique de lecture revient au
disque 1. La lecture continue à
partir du début du disque 1 à
moins que la fonction REPEAT ait
été activée.

17

Pause

English Français

Pause

18

1

Press the PLAY/PAUSE button to
temporarily stop playback.

To resume playback, press the PLAY/
PAUSE button again.

Appuyer sur la touche PLAY/PAUSE pour
arrêter temporairement la lecture.

Pour reprendre la lecture, appuyer sur la touche
PLAY/PAUSE à nouveau.

Disc Access

1

Press the 8 or 9 button until your
desired disc number appears in the
display. The track number will also
appear in the display.

English Français

Accès au disque

Appuyer sur la touche 8 ou 9 jusqu'à ce que le
numéro du disque désiré apparaisse sur
l'affichage. Le numéro de plage apparaît aussi
sur l'affichage.

19

Music Sensor (Skip)

English Français

Recherche musicale
(saut)

20

With this feature, you can get to the
beginning of the music track of your
choice simply and quickly. It is
functional in the play or pause mode.

1

Momentarily press the c DN button once
to return to the beginning of the current
track. If you wish to access a track further
back, repeatedly press until you reach
the desired track.

Press the UP f button once to advance to
the beginning of the next track. If you
wish to access a track further ahead,
press repeatedly until the desired track is
reached.

Avec cette fonction, il est possible de venir sur
le début de la plage musicale sélectionnée de
façon simple et rapide. La recherche musicale
est fonctionnelle en mode de lecture ou de
pause.

Appuyer une fois, momentanément, sur la
touche c DN pour revenir au début de la plage
en cours de lecture. Pour localiser les plages
précédentes, appuyer de façon répétée jusqu'à
ce que la plage souhaitée soit atteinte.

Appuyer une fois sur la touche UP f pour aller
au début de la plage suivante. Pour localiser les
plages suivantes appuyer de façon répétée
jusqu'à ce que la plage souhaitée soit atteinte.

ff

f

ff

cc

c

cc

English Français

Fast Forward and Fast
Backward

A vance rapide et retour
rapide

The audible Fast Forward/Fast
Backward feature works only in the
play mode. This feature is convenient
to access a specific passage within a
musical track. Fast Forward/Fast
Backward also works in the Pause
mode, although it will not be audible.

1

Press and hold the c DN or UP f button
for at least 2 seconds. The pickup will
quickly move backward or forward until
you reach the desired section of the
track.

When the pickup reaches the end of the
disc in the Fast Forward mode, the unit
will go into the pause mode. When the
pickup reaches the beginning of the disc
in the Fast Backward mode, the unit will
begin playback.

La touche d'avance rapide/retour rapide
audible ne fonctionne qu'en mode de lecture.
Cette fonction est pratique pour trouver un
passage spécifique sur la plage désirée. La
fonction d'avance rapide/retour rapide
fonctionne aussi dans le mode de pause,
mais elle n'est pas audible.

Appuyer sur la touche c DN ou UP f et la
maintenir enfoncée pendant au moins 2
secondes. La tête de lecture reculera ou
avancera rapidement jusqu'au passage
souhaité de la plage.

Lorsque la tête de lecture atteint la fin du
disque en mode d'avance rapide, l'unité se met
en mode de pause. Lorsque la tête de lecture
atteint le début du disque en mode de retour
rapide, l'unité commence la lecture.

cc

c

cc

ff

f

ff

21

English Français

M.I.X. (Random Play)

M.I.X. (Lecture aléatoire)

22

1

Press the M.I.X. button in the play or
pause mode. The M.I.X. indicator will
illuminate and the tracks on the disc will
be played back in a random sequence.
After all the tracks on the disc have been
played back once, the player will load the
next disc and begin a new random
sequence until the M.I.X. mode is
canceled.

To cancel M.I.X. play, press the M.I.X.
button again.

Appuyez sur la touche M.I.X. en mode de
lecture ou de pause. L’indicateur M.I.X.
s’allume et les plages du disque sont reprodui­tes dans un ordre aléatoire. Quand toutes les
plages du disque ont été reproduites une fois,
le lecteur charge le disque suivant et com­mence une nouvelle séquence de lecture
aléatoire jusqu’à ce que le mode M.I.X soit
annulé.

Pour annuler la lecture M.I.X. appuyez de
nouveau sur la touche M.I.X.

Repeat Play on Single
Track or Entire Disc

This feature allows you to continuously
repeat a single track or one entire disc.

1

Press the REPEAT button. The REPEAT
indicator will illuminate. The music track
will be played back repeatedly.
To stop repeat play, press the REPEAT
button twice. The indicator switches from
REPEAT to REPEAT ALL and the
illumination will be off.

→REPEAT→REPEAT ALL→OFF

While playing a disc, press the REPEAT
button until the REPEAT and REPEAT
ALL indicators are displayed. The CD
Shuttle will repeatedly play back all the
tracks on that disc.

English Français

Reproduction répétée d'un
morceau ou d'un disque
entier

Cette caractéristique permet de répéter conti­nuellement une plage unique ou un disque en­tier.

Appuyer sur la touche REPEAT. Le témoin
REPEAT s'allumera. La plage musicale sera
lue avec répétition.
Pour arrêter la lecture répétée, appuyer deux
fois sur la touche REPEAT. Le témoin commu­tera de REPEAT à REPEAT ALL et l'illumina­tion s'éteindra.

→REPEAT→REPEAT ALL→OFF

Pendant la lecture d'un disque, appuyer sur la
touche REPEAT jusqu'à ce que les témoins
REPEAT et REPEAT ALL soient affichés. Le
CD Shuttle lit toutes les plages sur le disque
avec répétition.

→REPEAT→REPEAT ALL→OFF

To stop repeat play, press the REPEAT
button once. The indicator illumination will
be off.

Note: When the M.I.X. function is ON,

only REPEAT ALL will be available.

Pour arrêter la lecture répétée, appuyer une
fois sur la touche REPEAT. L'illumination du
témoin s'éteindra.

Remarque: Avec la fonction M.I.X. activée,

uniquement REPEAT ALL est
utilisable.

23

Disc Scan

English Français

Balayage de disque

24

This function plays the first 10 seconds
of each track in succession. This func­tion is useful in searching ahead on a
disc for a specific selection.

1

Press the SCAN button to activate the
Disc scan function. The SCAn indicator
will illuminate.

To stop the Scan, press the SCAN button
to deactivate the Scan mode.

Cette fonction reproduit les premières 10 se­condes de chaque plage successivement.
Cette fonction est utile pour chercher une sé­lection spécifique en avant sur le disque.

Appuyer sur la touche SCAN pour activer la
fonction de balayage du disque. Le témoin
SCAn s'allumera.

Pour arrêter et désactiver le mode de balayage
de disque, appuyer sur la touche SCAN.

To Deactivate the CD
Shuttle and Listen to
the Radio

1

To listen to your factory-installed radio,
turn off the Remote Display Unit by
pressing the POWER button.

Notes:

• When you set the Modulator Unit to a

frequency which has no FM broad­cast, your audio system may produce
some harsh, interstation noises when
CD playback is stopped.

• With the FM Modulator connected,

there will be a slight loss in signal
strength to the radio.

English Français

Pour désactiver le CD
Shuttle et écouter la radio

Pour écouter la radio installée en usine,
éteindre l'unité d'affichage de télécommande en
appuyant sur la touche POWER.

Remarques:

• Lorsque l'unité du modulateur est réglée à
une fréquence où il n'y a pas d'émission FM,
votre système audio peut produire un bruit
de syntonisation aigu lorsque la lecture de
disque compact est arrêtée.

• Avec le modulateur de FM connecté, peut
se produire une légère perte de puissance
de la radio.

•

•

25

1

Remote Control

2

5

0

2

R

C

2

English Français

Télécommande

Battery Replacement

Applicable battery: Use one CR2025 or
equivalent.

Opening the battery case

1 Place the remote upside down on a flat,

level surface.
Looking at the back of the remote, grasp the
battery holder at the bottom of the unit
between your forefinger and thumb. Insert a
pointed object into the left side of the
elongated hole.
Slide the pointed object to the right (as
indicated by the arrow) while at the same
time pulling on the battery holder.

2 Pull the battery holder gently out with your

thumb and forefinger.

Replacing the battery

Put the battery in the case with the (+) indica­tion upward as shown in the illustration.

Closing the case

Push the battery holder back into the remote
until a click is heard.

26

Remplacement de la pile

Pile utilisable: Utiliser une pile CR2025 ou
équivalente.

Ouverture du logement de la pile

1 Placer la télécommande à l'envers sur une

surface plate et horizontal.
En regardant la partie postérieure de la
télécommande, saisir le support de la
batterie au bas de l'unité entre l'index et le
pouce. Insérer un objet pointu dans le côté
gauche de l'orifice allongé.
Faire glisser l'objet pointu vers la droite
(dans la direction montrée par la flèche), et
au même moment tirer sur le support de la
batterie.

2 Enlever doucement le support de la batterie

avec l'index et le pouce.

Remplacement de la pile

Insérer la pile dans le compartiment avec
l'indication (+) vers le haut comme montré dans
l'illustration.

Fermeture du compartiment

Remettre le support de la pile dans la télécom­mande jusqu'à ce qu'on écoute un bruit sec.

1

2

CORRECT
CORRECTE

English Français

Correct Handling

Do not drop the disc while handling. Hold the
disc so you will not leave fingerprints on the
surface. Do not affix tape, paper, or gummed
labels on the disc. Do not write on the disc.

INCORRECT
INCORRECTE

CORRECT
CORRECTE

Manipulation correcte

Veiller à ne pas faire tomber le disque. Tenir le
disque de manière à ne pas laisser d'emprein­tes sur la surface. Ne pas coller de ruban
adhésif, papier ou étiquette sur le disque. Ne
rien écrire sur le disque.

Disc Cleaning

Fingerprints, dust, or soil on the surface of the
disc could cause the CD player to skip. For
routine cleaning, wipe the playing surface with a
clean, soft cloth from the centre of the disc to
the outer edge. If the surface is heavily soiled,
dampen a clean soft cloth in a solution of mild
neutral detergent before cleaning the disc.

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté
sur la surface du disque peuvent provoquer des
sauts de son. Essuyer le disque du centre vers
la périphérie avec un chiffon doux et propre. Si
la surface du disque est vraiment sale,
humidifier le chiffon d'une solution détergente
neutre avant d'essuyer le disque.

27

English Français

Disc Accessories

There are various accessories available on the
market for protecting the disc surface and
improving sound quality. However, most of
them will influence the thickness and/or
diameter of the disc. Using such accessories
can cause the disc to be out of standard
specifications and may create operational
problems. We recommend not using these
accessories on discs played in Alpine CD
players.

Transparent Sheet
Feuille transparente

Disc Stabilizer
Stabilisateur de disque

Au sujet des accessoires pour
disque

Beaucoup d'accessoires sont disponibles sur le
marché pour protéger la surface du disque et
améliorer la qualité sonore. Cependant,
certains de ces accessoires peuvent affecter
l'épaisseur et/ou le diamètre du disque.
L'utilisation de tels accessoires peut modifier
les spécifications du disque et provoquer des
erreurs de fonctionnement. Nous déconseillons
l'utilisation de tels accessoires avec des
disques à reproduire sur les lecteurs CD Alpine.

28

In Case of Difficulty

English

If you encounter a problem, please review the
items in the following check list. This guide will
help you isolate the problem if the unit is at
fault. Otherwise, make sure the rest of your
system is properly connected or consult your
authorized Alpine dealer.

English Français

En cas de problème

Français

En cas de problème, consulter la liste de
vérifications suivantes. Ce guide devrait vous
aider à résoudre tout problème provenant de
l'appareil. Sinon, vérifier les connexions du
reste du système ou consulter un revendeur
Alpine autorisé.

No Sound.

• Volume level too low.
– Turn Volume Control clockwise to

desired level.

• No tuning of FM frequency.
– Tune to the correct frequency.

• No connection of FM modulator and
antenna.
– Make sure the FM modulator is con-

nected to the antenna.

• When the interference with broadcasting
stations occurs.
– Change the oscillator frequency of the

FM modulator.

Pas de son.

• Volume sonore trop faible.
– Tourner le contrôle de volume vers la

droite au niveau désiré.

• Pas de syntonisation de fréquence FM.
– Syntoniser la fréquence correcte.

• Pas de connexion de modulateur FM et de
l'antenne.
– S'assurer que le modulateur FM est

connecté à l'antenne.

• Lors de l'interférence avec des stations de
radiodiffusion.
– Changer la fréquence d'oscillateur du

modulateur FM.

29

In Case of Difficulty

English Français

No function.

• Out of operating temperature range 50°C
(120°F) for CD.
– Allow the temperature of the car's

interior (or trunk) to cool.

English Français

En cas de problème

Pas de fonction.

• La température de fonctionnement est en

dehors de 50°C (120°F) pour les disques
compacts.
– Laisser refroidir la température à

l'intérieur du véhicule (ou coffre).

50ϒC 120ϒF

• Moisture condensation in the CD Module.
– Allow the enough time for the condensa-

tion to evaporate (about 1 hour).

• No connection of Battery lead.
– Make sure Battery lead is connected

properly.

• No connection of ACC Power lead and
Ground lead.
– Make sure ACC Power lead and Ground

lead are connected properly.

• Internal micro-computer malfunctioned due
to interference noise etc.
– Press the Reset button with a ball-point

pen or other pointed article.

30

• Condensation de l'humidité dans le module
CD.
– Attendre environ 1 heure pour que la

condensation s'évapore.

• Pas de connexion du conducteur de la
batterie.
– S'assurer que le conducteur de la

batterie est connecté correctement.

• Pas de connexion du conducteur d'alimen­tation ACC et du conducteur de mise à la
terre.
– S'assurer que le conducteur d'alimenta-

tion ACC et le conducteur de mise à la
terre sont connectés correctement.

• Disfonctionnement du microprocesseur
interne dû à des interférences, etc.
– Appuyez sur la touche de réinitialisation

avec un stylo-bille ou un objet pointu.

In Case of Difficulty

No Play.

• The unit is set to the Pause mode.
– Press the disc play button.

En cas de problème

English

Pas de reproduction.

• L'unité est réglée en mode de pause.

English Français

– Appuyer sur la touche de reproduction de

disque.

Français

Music skips excessively.

• The CD Shuttle has not been mounted
securely.
– Follow the installation instructions for

proper installation.

• The CD being played is dirty.
– Clean the CD being very careful not to

scratch it.

• The CD being played is damaged.
– Replace the disc.

La musique saute excessivement.

• Le CD Shuttle a été mal monté.
– Suivre les instructions d'installation pour

une installation correcte.

• Le disque compact en cours de lecture est
sale.
– Nettoyer le disque compact en faisant

attention de ne pas le rayer.

• Le disque compact en cours de lecture est
abîmé.
– Remplacer le disque compact.

31

In Case of Difficulty
Indication for CD

Shuttle

En cas de problème

English Français

Indication pour le CD
Shuttle

English Français

– – – H

• Protective circuit is activated due to high
temperature.
– The indicator will disappear when the

temperature returns to within operation
range.

• No magazine is loaded.
– Insert a magazine.

• Malfunction in the unit.
– Press the eject button and remove the

CD from the CD magazine. Inspect the
CD for any deformities or irregularities. If
there appears to be no problems with the
disc, insert the CD back into the maga­zine. When the "E-01" indication
disappears from the display, insert the
magazine into the unit.
If the magazine does not eject, consult
your Alpine dealer.

32

• Le circuit de protection s'est déclenché car
la température est trop élevée.
– L'indication disparaît quand la tempéra-

ture revient dans la gamme de fonction­nement.

T

• Le magasin n'est pas inséré.
– Insérer un magasin.

E-01

• Mauvais fonctionnement de l'unité.
– Appuyez sur la touche d'éjection et

sortez le CD du magasin CD. Vérifier que
le CD n'est pas déformé, et qu'il n'a pas
de surfaces irrégulières. S'il n'y a pas de
problèmes avec le disque, le réinsérer
dans le magasin. Lorsque l'indication "E­01" disparaît de l'affichage, insérez le
magasin dans l'unité.
Si vous ne pouvez pas éjecter le magasin,
consultez votre revendeur Alpine.

In Case of Difficulty
Indication for CD

Shuttle

• Magazine ejection not possible.
– Press the magazine eject button. If the

magazine does not eject, consult your
Alpine dealer.

En cas de problème

English Français

Indication pour le CD
Shuttle

English Français

• Impossible d'éjecter le magasin.
– Appuyez sur la touche d'éjection du

magasin. Si le magasin n'est pas éjecté,
consultez votre revendeur Alpine.

• Magazine ejects without CD.
– Press the eject button to activate the

eject function. Insert an empty CD
magazine into the CD Shuttle to receive
the disc left inside the unit.
If the CD cannot be removed, consult
your Alpine dealer.

• Misconnection or disconnection of CD
Shuttle.
– Check connection between CD Shuttle

and control unit.

• Le magasin est éjecté sans CD.
– Appuyer sur la touche d'éjection pour

activer la fonction d'éjection. Insérez un
magasin CD vide dans le CD Shuttle
pour recevoir le disque coincé dans
l'unité.
Si vous ne pouvez pas faire sortir le CD,
consultez votre revendeur Alpine.

EEEE

• Mauvaise connexion ou déconnexion du
CD Shuttle.
– Vérifier la connexion entre le CD

Shuttle et l'unité de commande.

33

Specifications

English

CD SHUTTLE SECTION

Sampling Rate ...........................................................................44.1 kHz

System ................................................... Optical (Compact Disc System)

Number of Quantization Bits ................................................ 16-bit Linear

Oversampling .............................................................................. 8 Times

Number of Channels ................................................................ 2 (stereo)

Frequency Response .................................. 5 – 20,000 Hz (+0, –0.5 dB)

Wow & Flutter ................................................... Below measurable limits

Total Harmonic Distortion ........................................... 0.004% (at 1 kHz)

Dynamic Range ............................................................................. 94 dB

Signal-to-Noise Ratio ................................................................. 103 dBA

Channel Separation ......................................More than 85 dB (at 1 kHz)

Power Requirement ............................... 14.4V DC (11 – 16V allowable)

Output Voltage ...................................................... 850mV into 10k ohms

Weight ...................................................................... 1.7 kg (3 lbs. 11 oz)

Dimensions (W x D x H).............................. 255mm x 161.5mm x 63mm

English Français

(10" x 6-3/8" x 2-1/2")

REMOTE DISPLAY UNIT/MODULATOR/WIRELESS REMOTE

CONTROL UNIT SECTION

RF Output Frequency (Selectable) ............................... 87.7 – 89.9 MHz

RF Output Voltage ..................................................................... 70 dBµV

RF Modulator Input Sensitivity/Impedance ................ 500 mV/10k Ohms

Weight

Remote Display Unit .................................................... 0.18 kg (6 oz)

Wireless Remote Control Unit ..................................0.02 kg (0.7 oz)

FM Modulator Unit ....................................................... 0.4 kg (14 oz)

Chassis Dimensions (W x H x D)

Remote Display Unit ............................... 113mm x 39.5mm x 19mm

(4-7/16" x 1-9/16" x 25/32")

Wireless Remote Control Unit ....................... 40mm x 6mm x 90mm

(1-9/16" x 1/4" x 3-1/2")

FM Modulator Unit ..................................... 130mm x 35mm x 74mm

(5-1/8" x 1-3/8" x 2-15/16")

34

Note: Due to continuous product improvement, specifications and

design are subject to change without notice.

Français

Spécifications

SECTION DU CD SHUTTLE

Taux d'échantillonnage ..............................................................44,1 kHz

Système ..........................................................Optique (disque compact)

Nombre de bits de quantification ................................... Linéaire à 16 bit

Suréchantillonnage ..................................................................... Octuple

Nombre de canaux................................................................... 2 (stéréo)

Réponse en fréquence................................ 5 à 20.000 Hz (+0, –0,5 dB)

Pleurage et scintillement ................................................. Non mesurable

Distorsion harmonique totale ....................................... 0,004% (à 1 kHz)

Gamme dynamique........................................................................ 94 dB

Rapport signal-bruit.................................................................... 103 dBA

Séparation des canaux ............................. Supérieure à 85 dB (à 1 kHz)

Alimentation ....................................... 14,4 V CC (tension admissible de

Tension de sortie ..................................................... 850 mV à 10 kohms

Poids .......................................................................... 1,7 kg (3 li. 11 on.)

Dimensions (larg. x prof. x haut.) ................ 255mm x 161,5mm x 63mm

English Français

11 à 16 V)

(10" x 6-3/8" x 2-1/2")

SECTION DE L'UNITE D'AFFICHAGE DE TELECOMMANDE/

MODULATEUR/UNITE DE TELECOMMANDE SANS FIL

Fréquence de sortie RF (sélectionnable) ...................... 87,7 à 89,9 MHz

Tension de sortie RF.................................................................. 70 dBµV

Impédance/Sensibilité d'entrée du modulateur RF ..... 500 mV/10 kohms

Poids

Unité d'affichage de télécommande ..............................0,18 kg (6 on.)

Unité de télécommande sans fil .................................0,02 kg (0,7 on.)

Unité du modulateur FM................................................0,4 kg (14 on.)

Dimensions du châssis (L x H x P) ..........................................................

Unité d'affichage de télécommande .......... 113mm x 39,5mm x 19mm

(4-7/16" x 1-9/16" x 25/32")

Unité de télécommande sans fil ....................... 40mm x 6mm x 90mm

(1-9/16" x 1/4" x 3-1/2")

Unité du modulateur FM............................... 130mm x 35mm x 74mm

(5-1/8" x 1-3/8" x 2-15/16")

Remarque: La conception et les spécifications sont modifiables sans

préavis en vue de l'amélioration des produits.

35

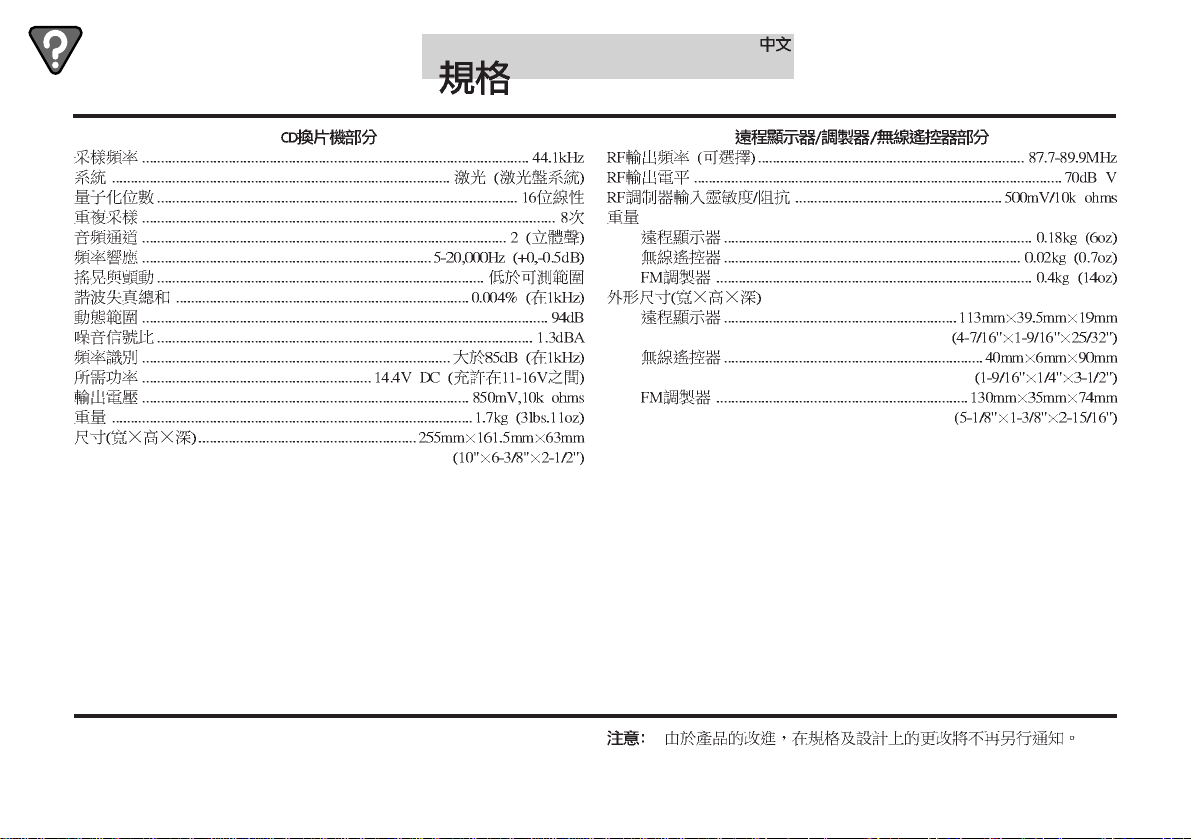

English Français

µ

36

Index

English

A – F

Basic Operation .................................................................... 14

CD Operation........................................................................ 17

Controlling CD Shuttle .......................................................... 17

Disc Access .......................................................................... 19

Disc Care .............................................................................. 27

Disc Scan.............................................................................. 24

Fast Forward and Fast Backward......................................... 21

English Français

G – P

In Case of Difficulty............................................................... 29

Initial System Setup .............................................................. 14

M.I.X. (Random Play) ........................................................... 22

Modulator Frequency Setting................................................ 16

Music Sensor (Skip).............................................................. 20

Pause.................................................................................... 18

Precautions............................................................................. 8

Preparation ........................................................................... 11

R – Z

Remote Control..................................................................... 26

Repeat Play on Single Track or Entire Disc.......................... 23

Specifications........................................................................ 34

To Deactivate the CD Shuttle and Listen to the Radio ......... 25

Turning Power On and Off.................................................... 15

37

Index

Français

A – F

Accès au disque ................................................................... 19

Avance rapide et retour rapide ............................................. 21

Balayage de disque .............................................................. 24

Contrôle d'un changeur CD .................................................. 17

En cas de problème.............................................................. 29

Fonctionnement de base ...................................................... 14

Fonctionnement du lecteur de CD ........................................ 17

English Français

G – P

M.I.X. (Lecture aléatoire) ...................................................... 22

Mise en marche initiale du système...................................... 14

Mise sous et hors tension ..................................................... 15

Pause.................................................................................... 18
