Indice
ITALIANO
Istruzioni Per L'uso
AVVERTIMENTO
AVVERTIMENTO ....................................... 2
ATTENZIONE ............................................ 2
PRECAUZIONI .......................................... 2
Funzionamento di base
Rimozione del pannello anteriore ......................4
Applicazione del pannello anteriore .................. 4
Avvio iniziale del sistema .................................. 4
Accensione e spegnimento ................................. 5
Regolazione di volume/equilibratura
(tra i canali sinistro e destro)/fader (tra i
diffusori anteriori e posteriori) ....................... 5
Attivazione e disattivazione del modo di
sonorità ........................................................... 5
Funzione di silenziamento audio ....................... 5
Impostazione del controllo dei bassi .................. 6
Impostazione del controllo degli acuti ...............6
Funzionamento della radio
Sintonia manuale ................................................ 7
Sintonia a ricerca automatica .............................7
Memorizzazione manuale di stazioni
preselezionate ................................................. 8
Memorizzazione automatica di stazioni
preselezionate ................................................. 8
Sintonia delle stazioni preselezionate ................8
Funzionamento RDS
Impostazione del modo di ricezione RDS e
ricezione di stazioni RDS ...............................9
Richiamo delle stazioni RDS preselezionate .....9
Ricezione di stazioni RDS regionali (locali) ... 10
Ricezione di notiziari sul traffico ..................... 10
Sintonizzazione PTY (tipo di programma) ......10
Ricezione di notiziari sul traffico durante
l'ascolto CD o della radio ............................. 11
Priorità notiziari ............................................... 11
Uso del lettore CD
Inserimento/estrazione del disco ...................... 12
Riproduzione normale e pausa ......................... 13
Sensore musicale (salto) .................................. 13
Avanzamento e ritorno rapido ..........................13
Riproduzione a ripetizione ............................... 13
M.I.X. (riproduzione casuale) ..........................13
Scorrimento di programmi ............................... 14
Controllo del cambia CD (opzionale) (solo
CDM-7874R/CDM-7872R/CDM-7871R) ... 14
Operazioni di configurazione
(SETUP)
Attivazione e disattivazione del subwoofer ..... 15
Regolazione del livello di segnale della fonte..15
Modifica dello schema di visualizzazione del
livello Audio .................................................15
Impostazione del modo AUX (solo
CDM-7874R/CDM-7872R/CDM-7871R) ... 16
Commutazione del modo tuner ........................16
Informazione
In caso di difficoltà ..........................................17
Caratteristiche tecniche ....................................19
Installazione e collegamenti
Precauzioni ....................................................... 20
Installazione .....................................................21
Collegamenti ....................................................22
1-IT
AVVERTIMENTO
AVVERTIMENTO
Questo simbolo indica istruzioni importanti.
La non osservanza di tali norme potrebbe
causare gravi ferite o morte.
NON EFFETTUARE ALCUNA OPERAZIONE CHE
POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA
DEL VEICOLO.
Qualsiasi operazione che necessita di attenzione
prolungata deve essere effettuata solo dopo il completo
arresto del veicolo. Arrestare sempre il veicolo in un luogo
sicuro prima di effettuare queste operazioni. In caso
contrario si potrebbero causare incidenti.
TENERE IL VOLUME AD UN LIVELLO CHE
PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE
LA GUIDA.
In caso contrario si potrebbero causare incidenti.
NON SMONTARE O MODIFICARE.
Tale azione potrebbe causare incidenti, incendi o scosse
elettriche.
UTILIZZARE SOLO IN VEICOLI CON TERRA
NEGATIVA A 12 VOLT.
(se non si è sicuri, controllare con il proprio rivenditore)
Diversamente si potrebbero causare incendi o altri danni.
TENERE LE PARTI PICCOLE QUALI LE BATTERIE
FUORI DALLA PORTATA DEI BAMBINI.
Se ingeriti potrebbero causare gravi danni. In caso di
ingerimento, consultare immediatamente un medico.
USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO
CORRETTO.
Altrimenti potrebbero derivarne incendi o scosse
elettriche.
NON BLOCCARE LE FESSURE O I PANNELLI DI
IRRADIAZIONE.
Bloccandoli si potrebbe causare un surriscaldamento
interno dell'apparecchio che potrebbe dare luogo a
incendi.
NON INSERIRE LE MANI, LE DITA O OGGETTI
ESTRANEI NELLE FESSURE O NELLE APERTURE.
Diversamente si potrebbero causare danni alla persona o
al prodotto.
ATTENZIONE
Questo simbolo indica istruzioni importanti.
La non osservanza di queste norme potrebbe
causare ferite o provocare danni alle cose.
INTERROMPERE IMMEDIATAMENTE L'USO IN CASO
DI PROBLEMI.
Diversamente si potrebbero causare danni alla persona o
al prodotto. Per riparazioni, rivolgersi ad un rivenditore
autorizzato Alpine o al più vicino centro di assistenza
Alpine.
PRECAUZIONI
Temperatura
Assicurarsi che la temperatura all'inter no del veicolo sia
compresa fra +60°C e –10°C prima di accendere
l'apparecchio.
Condensazione di umidità
Si possono notare incertezze nel suono di riproduzione del
disco dovute alla presenza di condensazione. In questo
caso rimuovere il disco dal lettore e attendere circa un'ora
che l'umidità evapori.
Disco danneggiato
Non tentare di riprodurre dischi incrinati, deformati o
danneggiati. La riproduzione di un disco in cattive
condizioni può danneggiare severamente il meccanismo di
riproduzione.
Manutenzione
In caso di problemi, non tentare di riparare l'apparecchio
personalmente. Riportarlo al proprio rivenditore Alpine o
al più vicino centro assistenza Alpine per riparazioni.
UTILIZZARE IL PRODOTTO IN VEICOLI CON
BATTERIA DA 12 V.
Un utilizzo diverso da quello indicato potrebbe causare
incendi, scosse elettriche o altri incidenti.
2-IT
Non tentare mai quanto segue
Non afferrare o tirare il disco mentre viene tirato dentro il
lettore dal meccanismo di caricamento automatico.
Non tentare di inserire il disco nell'apparecchio quando
questo è spento.
Luogo di installazione
Assicurarsi che il CDM-7874R/CDM-7872R/CDM7871R/CDE-7860R non sia esposto a:
• Luce del sole diretta e calore
• Alta umidità
• Polvere eccessiva
• Vibrazioni eccessive
Cura del pannello anteriore staccabile
• Non esporlo a pioggia o acqua.
• Non farlo cadere o sottoporlo a scosse.
Inserimento dei dischi
Il lettore accetta solo un disco per volta per la
riproduzione. Non tentare di inserire più di un disco.
Assicurarsi che la facciata con l'etichetta sia rivolta verso
l'alto quando si inserisce il disco. Il lettore espelle
automaticamente i dischi inseriti scorrettamente. Se il
lettore tenta di espellere un disco correttamente inserito,
premere l'interruttore di ripristino con un oggetto
appuntito come una penna a sfera.
La riproduzione del disco mentre si guida su strade
accidentate può causare salti di suono, ma questo non
causa graffi sul disco o danni al lettore.
Dischi nuovi
Come misura preventiva per evitare inceppamenti del
disco, il lettore CD espelle automaticamente i dischi con
superfici irregolari o inseriti scorrettamente. Quando un
disco nuovo viene inserito nel lettore e viene espulso dopo
essere stato caricato, controllare i bordi interno ed esterno
del disco passandovi un dito. Se si sentono sporgenze o
irregolarità, queste potrebbero essere la causa dell'errato
caricamento del disco. Per eliminare le sporgenze, passare
i bordi interno ed esterno del disco con una penna a sfera
o un altro oggetto simile e quindi inserire di nuovo il
disco.
Foro
centrale
Foro
centrale
Disco
nuovo
Uso corretto
Non lasciare cadere i dischi. Tenere i dischi dai bordi in
modo da non lasciare impronte sulla superficie. Non
attaccare nastro adesivo, carta o etichette adesive al disco.
Non scrivere sul disco.
CORRETTO
SCORRETTO
CORRETTO
Pulizia dei dischi
Impronte digitali, polvere o sporcizia sulla superficie del
disco possono causare salti di suono. Per la pulizia
normale, passare la superficie di riproduzione con un
panno morbido pulito dal centro del disco verso il bordo
esterno. Se la superficie è molto sporca, inumidire un
panno morbido pulito con una soluzione di detergente
neutro delicato prima di pulire il disco.
Sporgenze
Esterno
(sporgenze)
Dischi di forma irregolare
Assicurarsi di impiegare solo dischi rotondi per questo
apparecchio e non usare mai dischi di forma speciale.
L'uso di dischi di forma speciale può danneggiare il
meccanismo.
Accessori disco
Esistono vari accessori reperibili in commercio per la
protezione della superficie del disco e il miglioramento
della qualità sonora. Tuttavia, la maggior parte di essi altera
lo spessore e/o il diametro del disco. L'uso di tali accessori
può causare l'eccedimento delle specifiche disco e problemi
di funzionamento. Consigliamo di non impiegare tali
accessori per i dischi riprodotti in lettori CD Alpine.
Foglio trasparente
stabilizzatore disco
3-IT
1
Funzionamento di base
POWER MODE /LOUD

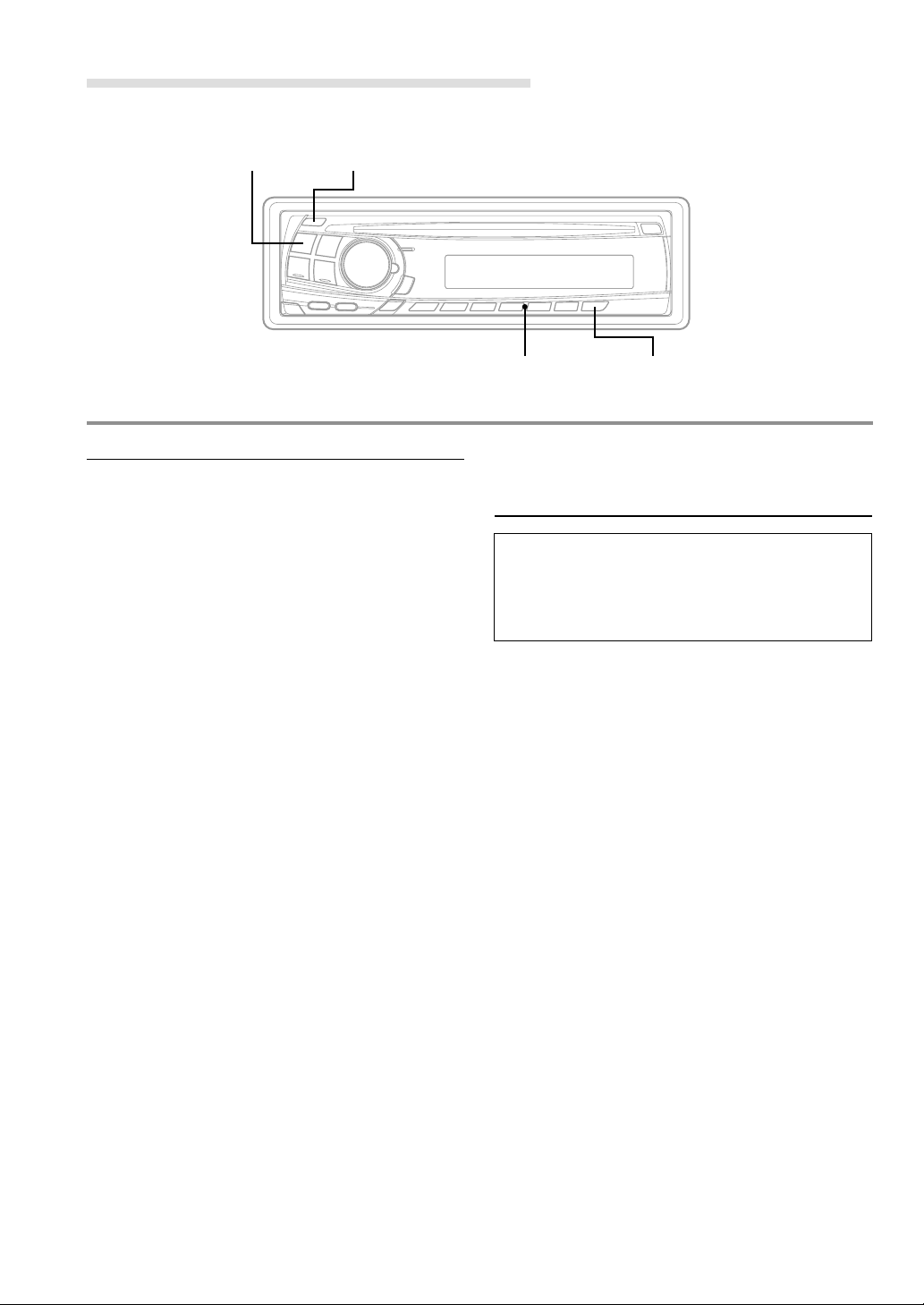

Rimozione del pannello anteriore
1 Tenere premuto il tasto POWER (alimentazione)
per almeno 3 secondi per spegnere
l'apparecchio.
2 Premere il tasto di (Rilascio) sull'angolo inferiore
sinistro fino a che il pannello anteriore fuoriesce.
3 Afferrare il lato sinistro del pannello anteriore e
tirarlo fuori.
MODE / LOUD (Codificatore a rotazione)
(solo CDM-7874R)
MUTE
(CDM-7874R)
POWER
• Possibilità di controllo con telecomando
(solo CDM-7874R/CDM-7872R/CDM-7871R)
È possibile controllare questo apparecchio con
un telecomando opzionale Alpine. Per ulteriori
informazioni, consultare un rivenditore Alpine.
Puntate il telecomando opzionale nella
direzione del sensore del telecomando.
2
1
Sensore del telecomando
MUTE
(CDM-7872R)
(CDM-7871R)
(CDE-7860R)
NOTE
• Il pannello anteriore può riscaldarsi durante l'uso
normale (particolarmente i terminali del connettore),
ma questo non è indice di problemi di funzionamento.
• Per proteggere il pannello anteriore inserirlo nella
custodia di trasporto in dotazione.
Applicazione del pannello anteriore
1 Innanzitutto inserire il lato destro del pannello
anteriore nell'apparecchio principale. Allineare la
scanalatura del pannello anteriore con la
sporgenza sull'apparecchio principale.
Avvio iniziale del sistema
1 Immediatamente dopo l'installazione o
2 Premere il lato sinistro del pannello anteriore fino
a che scatta in posizione sull'apparecchio.
2
1
NOTA
Prima di applicare il pannello anteriore, verificare che
non ci siano sporco o polvere sui terminali del connettore
o oggetti estranei tra il pannello anteriore e l'apparecchio.
4-IT
• Collegabile a scatola interfaccia comando a
distanza
(solo CDM-7874R/CDM-7872R/CDM-7871R)
È possibile controllare questo apparecchio
dall'unità di controllo del veicolo quando è
collegata una scatola interfaccia comando a
distanza Alpine (opzionale). Per dettagli,
contattare il proprio concessionario Alpine.
l'accensione dell'apparecchio, è necessario che
questo venga inizializzato. Per svolgere tale
operazione, rimuovere il pannello anteriore
asportabile. Dietro al pannello anteriore, sulla
destra del connettore, si trova un piccolo foro.
Per completare la procedura di inizializzazione,
premere l'interruttore Reset che si trova dietro
tale foro con un lapis o un altro oggetto
appuntito.
1
Interruttore Reset
Accensione e spegnimento
1 Premere il tasto POWER per accendere
l'apparecchio.
NOTA
L'apparecchio può essere acceso premendo qualsiasi
altro tasto tranne quelli di espulsione c.
Il livello del volume aumenta gradualmente fino al
volume con cui si stava ascoltando prima che
l'apparecchio fosse spento.
Tenere premuto di nuovo il tasto POWER per
almeno 3 secondi per spegnere l'apparecchio.
NOTA
Quando si accende l'apparecchio per la prima volta, il
volume è impostato sul livello 12 e la funzione LOUD è
attiva nel modo sintonizzatore.
Attivazione e disattivazione del
modo di sonorità
Il modo di sonorità introduce una speciale enfasi
delle basse e alte frequenze a bassi livelli di
ascolto. Questo compensa la minore sensibilità
dell'orecchio umano per i suoni dei bassi e degli
acuti.
1 Premere il tasto di LOUD e tenerla premuta per
almeno 2 secondi per attivare o disattivare il
modo di sonorità. Il display visualizza "LOUD
ON" quando è attivato il modo di sonorità.
Funzione di silenziamento audio
Regolazione di volume/
equilibratura (tra i canali sinistro e
destro)/fader (tra i diffusori
anteriori e posteriori)
1 Premere ripetutamente il tasto MODE per
selezionare il modo desiderato.
Ciascuna pressione cambia il modo come
segue:
→ VOL → SUB-W* → BAL → FAD
Volume: 0 ~ 35
Balance: L15 ~ R15
Fader: R15 ~ F15
Subwoofer: 0 ~ +15
NOTE
• Se il codificatore a rotazione (solo CDM-7874R) non
viene ruotato o i tasti 5 o 6 (solo CDM-7872R/CDM7871R/CDE-7860R) non vengono premuti entro 5
secondi dalla selezione dei modi BALANCE e FADER,
l’apparecchio passa automaticamente al modo
VOLUME.
• *Quando il subwoofer è attivato (ON), il livello del
subwoofer può essere regolato.
L'attivazione di questa funzione abbassa
istantaneamente il livello del volume di 20 dB.
1 Premere il tasto MUTE per attivare il modo
MUTE. Il livello audio scende di circa 20 dB.
Premendo di nuovo il tasto MUTE si riporta
l'audio al livello precedente.
2 Ruotare il codificatore a rotazione (solo CDM-
7874R) o premere i tasti
7872R/CDM-7871R/CDE-7860R) fino ad
ottenere l’audio desiderato in ciascun modo.
5 e 6 (solo CDM-
5-IT
Funzionamento di base
Codificatore a rotazione
g DN
BAND
(solo CDM-7874R)
g DN
BAND
2
BASS C. TREBLE C.
f UP
(CDM-7874R)
Impostazione del controllo dei
bassi
È possibile modificare l'accentuazione della
frequenza dei bassi come desiderato.
1 Premere il tasto BASS C. per attivare il modo di
impostazione dei bassi.
2-1
Impostazione della frequenza dei bassi:
Premere il tasto g DN o f UP per
selezionare la frequenza centrale dei bassi
desiderata.
60Hz ↔ 80Hz ↔ 100Hz ↔ 200Hz
Vengono enfatizzate le gamme di frequenza dei
bassi.
2-2
Impostazione dell'ampiezza di banda dei bassi
(Fattore-Q):
Premere il tasto BAND per selezionare
l'ampiezza di banda dei bassi desiderata.
→ WIDE1 → WIDE2→ WIDE3 → WIDE4
(più ampia)←→(meno ampia)
.............
(CDM-7872R)
f UP BASS C. TREBLE C.
• L'impostazione livello dei bassi viene memorizzata
individualmente per ciascuna sorgente (FM, MW (LW)
e CD) finché non viene modificata. Una volta
impostate la frequenza dei bassi e l’ampiezza di banda
dei bassi per una delle sorgenti (FM, MW (LW) e CD),
l’impostazione effettuata diventa effettiva per tutte le
sorgenti.
1
(CDM-7871R)
(CDE-7860R)
Impostazione del controllo degli
acuti
È possibile modificare l'accentuazione della
frequenza degli acuti come desiderato.
1 Premere il tasto TREBLE C. per attivare il modo
di impostazione degli acuti.
2-1
Impostazione della frequenza degli acuti:
Premere il tasto g DN o f UP per
selezionare la frequenza centrale degli acuti.
10kHz ↔ 12.5kHz ↔ 15kHz ↔ 17.5kHz
Vengono enfatizzate le gamme di frequenza
degli acuti.
L'ampiezza di banda delle frequenze aumenta o
diminuisce.
2-3
Impostazione del livello dei bassi:
Ruotare il codificatore a rotazione (solo CDM-
55
7874R) o premere il tasto
7872R/CDM-7871R/CDE-7860R) per
selezionare il livello dei bassi desiderato
(–7~+7).
È possibile aumentare o diminuire la frequenza
dei bassi.
NOTE
• Se entro 5 secondi non viene premuto alcun tasto,
l'impostazione del controllo dei bassi viene disattivata
automaticamente.
66
5 o
6 (solo CDM-
55
66
6-IT
2-2
Impostazione del livello degli acuti:
Ruotare il codificatore a rotazione (solo CDM-
55
7874R) o premere il tasto
7872R/CDM-7871R/CDE-7860R) per
selezionare il livello degli acuti desiderato (–
7~+7).
È possibile enfatizzare la frequenza degli acuti.
NOTE
• Se entro 5 secondi non viene premuto alcun tasto,
l'impostazione del controllo degli acuti viene
disattivata automaticamente.
• Le impostazioni livello degli acuti vengono
memorizzate individualmente per ciascuna sorgente
(FM, MW (LW) e CD) finché non vengono modificate.
Una volta impostata la frequenza degli acuti per una
delle sorgenti (FM, MW (LW) e CD), l’impostazione
effettuata diventa effettiva per tutte le sorgenti.
66
5 o
6 (solo CDM-
55
66
Funzionamento della radio
TUNE
SOURCE
g DN
f UP
BAND
Sintonia manuale
1 Premere il tasto SOURCE per selezionare il
modo radio.
2 Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
3 Premere ripetutamente il tasto TUNE fino a
quando "DX SEEK" e "SEEK" scompaiono dal
display.
NOTA
Il modo iniziale è "DX-SEEK".
4 Premere il tasto g DN o f UP
rispettivamente per scendere o salire di un
passo, fino a che viene visualizzata la frequenza
della stazione desiderata.
NOTA
L'indicatore "ST" appare sul display quando è
sintonizzata una stazione FM stereo.
Sintonia a ricerca automatica
1 Premere il tasto SOURCE per selezionare il
modo radio.
2 Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
3 Premere il tasto TUNE in modo da far illuminare
gli indicatori DX e SEEK sul display.
L'indicatore SEEK si illumina. Quando il modo
DX è attivato, sia le stazioni forti che quelle
deboli sono sintonizzate dall'operazione di
ricerca automatica.
Premere di nuovo per tornare al modo locale.
L'indicatore DX si spegne e l'indicatore SEEK si
illumina per alcuni secondi. Ora sono
sintonizzate solo le stazioni dal segnale forte.
4 Premere il tasto g DN o f UP per cercare
automaticamente una stazione rispettivamente a
scendere o a salire.
Quando l'apparecchio trova una stazione, la
ricerca si ferma a quella stazione.
Premere di nuovo lo stesso tasto per cercare la
stazione successiva.
7-IT
Funzionamento della radio
BANDA.ME
Tasto di preselezione (da 1 a 6)
F
Memorizzazione manuale di
stazioni preselezionate
1 Selezionare la banda radio e sintonizzare la
stazione radio desiderata da memorizzare nella
memoria di preselezione.
2 Premere il tasto F: l'indicatore "FUNC" si spegne.
Premere e tenere premuto per almeno 2 secondi
il tasto di preselezione (da 1 a 6) sul quale si
desidera memorizzare la stazione. La stazione
selezionata viene memorizzata. Il display
visualizza la banda, il numero dip preselezione
con un triangolo (9) e la frequenza della
stazione memorizzata.
3 Ripetere questo procedimento per memorizzare
fino a 5 altre stazioni della stessa banda.
Per usare questo procedimento per altre bande,
basta selezionare la banda desiderata e ripetere
il procedimento.
È possibile memorizzare un totale di 24 stazioni
nella memoria di preselezione (6 stazioni per
ciascuna banda: FM1, FM2 , MW e LW).
NOTE
Se una stazione è già stata memorizzata su un numero di
preselezione, viene cancellata quando viene memorizzata
un'altra stazione sullo stesso numero.
Memorizzazione automatica di
stazioni preselezionate
1 Premere il tasto BAND fino a che viene
visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
2
Tenere premuto il tasto A.ME per almeno 2 secondi.
Il sintonizzatore cerca e memorizza
automaticamente 6 stazioni forti della banda
selezionata in ordine di forza del segnale.
La frequenza sul display continua a cambiare
mentre la memorizzazione automatica è in corso.
Quando la memorizzazione automatica è stata
completata, il sintonizzatore passa alla stazione
memorizzata sul tasto di preselezione n.1.
NOTA
Se non sono memorizzate stazioni, il sitnonizzatore
ritorna alla stazione che si stava ascoltando prima che
iniziasse l'operazione di memorizzazione automatica.
Sintonia delle stazioni
preselezionate
1 Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
8-IT
2 Premere il tasto F: l’indicatore "FUNC" si
spegne, quindi premere il tasto della stazione
preselezionata su cui è stata memorizzata la
stazione radio desiderata.
Il display visualizza la banda, il numero di
preselezione con un triangolo e la frequenza
della stazione selezionata.
Funzionamento RDS
g DN
f UP
F
Impostazione del modo di
ricezione RDS e ricezione di
stazioni RDS
L'RDS (sistema dati radio) è un sistema di
informazione radiofonico che impiega la
sottoportante 57 kHz delle normali trasmissioni
FM. L'RDS consente di ricevere varie informazioni
come notiziari sul traffico e nomi delle stazioni e
di risintonizzare automaticamente un'emittente
più forte che trasmette lo stesso programma.
1 Premere il tasto F: l'indicatore "FUNC" si ilumina.
2 Premere il tasto AF per attivare il modo RDS.
3 Premere il tasto g DN o f UP per
sintonizzare la stazione RDS desiderata.
NOTA
Se si tiene premuto il tasto BAND per più di 2 secondi
mentre è visualizzato un nome stazione, il display
visualizza la frequenza della stazione per 5 secondi.
4 Premere di nuovo il tasto AF per disattivare il
modo RDS.
5 Premere il tasto F per attivare il modo normale.
L'indicatore "FUNC" si spegne.
Informazioni
I dati digitali RDS includono quanto segue:
PI Identificazione programma
PS Nome servizio programma
AF Lista frequenze alternative
TP Programma con notiziari sul traffico
TA Notiziario sul traffico
PTY Tipo di programma
EON Altre reti rinforzate
AF
Richiamo delle stazioni RDS
preselezionate
1 Premere il tasto F: l'indicatore "FUNC" si ilumina.
2 Premere il tasto AF per attivare il modo RDS.
Il display visualizza "AF" quando il modo RDS è
attivato.
3 Premere il tasto F per attivare il modo normale.
L'indicatore "FUNC" si spegne.
4
Assicurarsi che l'indicatore F si spegne, quindi
premere il tasto della posizione preselezionata su
cui è stata memorizzata la stazione RDS desiderata.
S.e il segnale della stazione preselezionata è
debole, I'apparecchio cerca e sintonizza
automaticamente una
AF (frequenze alternative).
stazione più forte nella lista
5 Se la stazione preselezionata e le stazioni nella
lista AF non possono essere ricevute:
Premere di nuovo lo stesso tasto di preselezione
entro 5 secondi per far cercare all'apparecchio una
stazione nell lista PI (identificazione programma).
Se non ci sono stazioni ricevibili nell'area anche
in questo caso, l'apparecchio visualizza la
frequenza della stazione preselezionata e
l'indicatore di preselezione scompare.
Se il livello di segnale di una stazione regionale
(locale) sintonizzata diventa troppo debole per la
ricezione, premere di nuovo lo stesso tasto di
preselezione per sintonizzare una stazione
regionale di un'altra zona.
NOTA
Per preselezionare le stazioni RDS, fare riferimento alla
sezione Funzionamento della radio. Le stazioni RDS
possono essere preselezionate solo nelle bande F1 e F2.
9-IT
Funzionamento RDS
BAND
g DN
f UP
SETUP/F
T.INFO
Ricezione di stazioni RDS regionali
(locali)
1 Tenere premuto il tasto SETUP per almeno 3
secondi per attivare il modo di regolazione.
2 Premere il tasto g DN o f UP per
selezionare il modo REG.
3 Premere il tasto BAND per attivare o disattivare
il modo REG (regionale).
Quando è selezionato il modo REG OFF,
l'apparecchio continua a ricevere automaticamente
la stazione RDS locale correlata.
4 Premere il tasto
regolazione.
SETUP
per disattivare il modo di
Ricezione di notiziari sul traffico
1 Premere ripetutamente il tasto T.INFO fino a che
l'indicatore T.INFO appare sul display.
2 Premere il tasto g DN o f UP per
selezionare la stazione di notiziari sul traffico
desiderata. Qaudno viene sintonizzata una
stazione di notiziari sul traffico, l'indicatore "TP"
si illumina.
I notiziari sul traffico sono udibili solo quando
sono trasmessi. Se non vengono trasmesse
informazioni sul traffico, l'apparecchio rimane in
modo di attesa. Quando inizia una trasmissione
di informazioni sul traffico, l'apparecchio la riceve
automaticamente e il display visualizza "TRFINFO" per qualche secondi e quindi torna alla
visualizzazione PS.
Quando la trasmissione del notiziario sul traffico è
finita, l'apparecchio torna automaticamente al
modo di attesa.
NOTE
• Se il segnale della trasmissione del notiziario sul
traffico scende al di sotto di un certo livello,
l'apparecchio rimane in modo di ricezione per 1
minuto. Se il segnale rimane al di sotto di quel livello
per più di 1 minuto, l'indicatore "T.INFO" lampeggia.
10-IT
NEWS
•
• Se si cambia il livello del volume durante la ricezione di
PTY
Se non si desidera ascoltare il notiziario sul traffico in
fase di ricezione, premere leggermente il tasto T.INFO
per saltare quel notiziario. Il modo notiziari sul traffico
rimane attivato per ricevere il notiziario successivo.
notiziari sul traffico, il cambiamento di livello del volume
viene memorizzato. Quando si riceve successivamente il
notiziario sul traffico, il livello del volume viene
automaticamente regolato sul livello memorizzato.
Sintonizzazione PTY (tipo di
programma)
1 Premere il tasto F: l'indicatore "FUNC" si ilumina.
2 Premere il tasto PTY per attivare il modo PTY,
quando l'apparecchio è nel modo radio
(ricezione FM).
Il tipo di programma della stazione attualmente
sintonizzata viene visualizzato per 5 secondi.
• Se non esistono trasmissioni PTY ricevibili,
viene visualizzato "NO PTY" per 5 secondi.
• Se non è ricevibile alcuna stazione RDS, il
display visualizza "NO PTY".
NOTA
Se non si preme alcun tasto entro 5 secondi dalla
pressione del tasto PTY, il modo PTY viene disattivato
automaticamente.
3 Premere i tasti DN g e f UP entro 5
secondi dopo aver attivato il modo PTY per
scegliere il tipo di programma desiderato mentre
il PTY (tipo di programma) è visualizzato.
Ciascuna pressione visualizza i tipi di
programma nell'ordine uno per volta.
LIGHT M ← CLASSICS → OTHER M
4 Premere il tasto PTY entro 5 secondi dalla
selezione del tipo di programma per iniziare la
ricerca di una stazione del tipo di programma
selezionato.
L'indicatore del tipo di programma scelto
lampeggia durante la ricerca e si illumina
stabilmente quando viene trovata una stazione.
Se non PTY viene trovata alcuna stazione, "NO
PTY" viene visualizzato per 2 secondi.
5 Premere il tasto F per attivare il modo normale.
L'indicatore "FUNC" si spegne.
Ricezione di notiziari sul traffico
durante l'ascolto CD o della radio
1 Premere ripetutamente il tasto T.INFO fino a
quando l'indicatore "T.INFO" appare sul display.
2 Premere il tasto g DN o f UP per
selezionare una stazione con notiziari sul
traffico, se necessario.
• Quando inizia la trasmissione di un notiziario
sul traffico, l'apparecchio silenzia
automaticamente il suono di CD lettore/
cambiatore o della normale trasmissione FM.
• Quando finisce la trasmissione di un notiziario
sul traffico, l'apparecchio torna
automaticamente alla fonte che si stava
ascoltando prima che iniziasse la trasmissione
del notiziario sul traffico.
Quando non è possibile ricevere stazioni con
notiziari sul traffico:
Nel modo radio:
Quando il segnale TP non può più essere
ricevuto per oltre 1 minuto, l'indicazione "T-INFO"
lampeggia.
Nel modo CD:
Quando il segnale TP non può più essere
ricevuto, viene selezionata automaticamente una
stazione con notiziari sul traffico su un'altra
frequenza.
NOTA
Il ricevitore è dotato di funzione EON (altre reti rinforzate)
per poter rintracciare addizionali frequenze alternative
nella lista AF. L'indicatore EON appare durante la
ricezione di stazioni RDS EON. Se la stazione in fase di
ricezione non trasmette notiziari sul traffico, il ricevitore
sintonizza automaticamente una stazione correlata che
trasmette notiziari sul traffico quando questo avviene.
3 Premere il tasto T.INFO per disattivare il modo di
notiziari sul traffico.
L'indicatore "T.INFO" scompare.
Priorità notiziari
Questa funzione permette di predisporre la
priorità per i programmi di notizie. In questo modo
non si perde mai un giornale radio perché
l'apparecchio dà automaticamente la precedenza
ai notiziari non appena ne inizia la trasmissione,
interrompendo il programma in fase di ascolto.
Questo funzione può essere usata quando
l'apparecchio è regolato su un modo diverso da
MW o LW.
1 Premere il tasto F: l'indicatore "FUNC" si ilumina,
quando l'apparecchio è nel modo radio (ricezione
FM).
2 Premere il tasto NEWS per attivare il modo
PRIORITY NEWS.
"NEWS" si illumina sul display.
• Per disattivare il modo di priorità notiziari,
premere il tasto NEWS.
NOTA
Nel modo di priorità notiziari, diversamente da quanto
avviene con la funzione T.INFO, il volume non viene
alzato automaticamente.
3 Premere il tasto F per attivare il modo normale,
quando l'apparecchio è nel modo radio (ricezione
FM).
L'indicatore "FUNC" si spegne.
11-IT
Uso del lettore CD
SOURCE
g DN
f UP
-/J
M.I.X. REPEAT
Inserimento/estrazione del disco
1 Inserire un disco parzialmente nella fessura co la
facciata dell'etichetta rivolta verso l'alto. Il lettore
tira automaticamente il disco nel comparto disco.
L'indicatore Disc appare per indicare che un
disco è inserito.
NOTA
È possibile usare compact disc da 8 cm.
2 Premere il tasto c per estrarre il disco.
NOTE
• Se il disco non viene rimosso per vari secondi dopo
che è stato espulso, l'apparecchio fa rientrare
automaticamente il disco nel comparto per proteggere
il disco.
• Non inserire né rimuovere i CD durante le operazioni
di caricamento o espulsione in quanto si potrebbero
verificare dei problemi di funzionamento.
c
Informazioni sui dischi utilizzabili.
Si consiglia di utilizzare esclusivamente dischi dotati dei
marchi indicati di seguito.
Con questo apparecchio è possibile ascoltare CD-R
(CD registrabili) e CD-RW (CD riscrivibili). Non è
possibile tuttavia riprodurre CD-R e CD-RW contenenti
file audio in formato MP3.
• Alcuni dei seguenti CD potrebbero non venire
riprodotti con il presente apparecchio:
CD difettosi, CD sulla cui superficie sono presenti delle
impronte, CD che sono stati esposti a temperature
estremamente elevate o basse o alla luce solare (ad
es., in un’auto o nel presente apparecchio), CD
registrati in condizioni non ottimali, CD non audio, CD
su cui, non essendo stato possibile registrare, si è
tentato di effettuare una seconda registrazione.
Cura dei dischi (CD/CD-R/CD-RW)
• Non toccare la superficie dei dischi.
• Non esporre i dischi alla luce solare diretta.
• Non applicare adesivi o etichette ai dischi né scrivervi
sulla superficie.
• Se impolverati, pulire i dischi.
• Assicurarsi che la superficie esterna dei dischi non
presenti irregolarità.
• Non utilizzare accessori per dischi disponibili in
commercio.
12-IT
Non lasciare i dischi all'interno dell'auto o
dell'apparecchio per un periodo prolungato né
esporli alla luce solare diretta. Il calore e l'umidità
potrebbero danneggiare i dischi, che di conseguenza
non potrebbero più essere riprodotti.
Riproduzione normale e pausa
Riproduzione a ripetizione
1 Inserire un disco. Il lettore CD inizia la
riproduzione dal primo brano del disco.
Il display visualizza il numero di brano e il tempo
trascorso del brano in fase di riproduzione.
Quando è stato riprodotto l'ultimo brano il lettore
torna al primo brano.
2 Se un disco è già inserito nel lettore CD,
premere il tasto SOURCE per selezionare il
modo CD.
3 Premere il tasto -/J per sospendere
temporaneamente la riproduzione del disco.
Per riprendere la riproduzione, premere di nuovo
il tasto -/J.
Sensore musicale (salto)
1 Premere momentaneamente il tasto g DN
una volta durante la riproduzione del disco per
tornare all'inizio del brano attuale. Se si desidera
localizzare un brano più indietro, premere
ripetutamente fino a raggiungere il brano
desiderato.
Premere il tasto f UP una volta per saltare
all'inizio del brano successivo. Per localizzare
brani ancora dopo, premere ripetutamente fino a
raggiungere il brano desiderato.
NOTA
La funzione di sensore musicale agisce sia in modo di
riproduzione che in modo di pausa.
1
Premere il tasto REPEAT per riprodurre
ripetutamente il brano attuale.
Appare l'indicatore RPT e il brano viene
riprodotto ripetutamente.
Premere di nuovo il tasto
la riproduzione a ripetizione.
NOTE
• Se è collegato un cambia CD e si seleziona il modo
RPT ALL, l'apparecchio riproduce ripetutamente tutti
i brani del disco selezionato (solo CDM-7874R/CDM7872R/CDM-7871R).
→→ →
RPT RPT ALL (OFF)
• Se è collegato un cambia CD da 6 dischi (solo CDM-
7874R/CDM-7872R/CDM-7871R):
Premere il tasto F: l'indicatore "FUNC" si illumina,
quindi tornare al punto 1. Premere il tasto F per
tornare al modo normale.
L'indicatore "FUNC" si spegne.
REPEAT
per disattivare
M.I.X. (riproduzione casuale)
1 Premere il tasto M.I.X. in modo di riproduzione o
di pausa.
L'indicatore M.I.X. si illumina e i brani del disco
sono riprodotti in ordine casuale.
Per disattivare la riproduzione M.I.X. premere di
nuovo il tasto M.I.X.
NOTA
Se è collegato un cambia CD da 6 dischi (solo CDM7874R/CDM-7872R/CDM-7871R):
Premere il tasto F: l'indicatore "FUNC" si illumina,
quindi tornare al punto 1. Premere il tasto F per tornare
al modo normale.
L'indicatore "FUNC" si spegne.
Avanzamento e ritorno rapido
1 Tenere premuto il tasto g DN o f UP per
procedere rapidamente indietro o avanti fino a
raggiungere il punto desiderato nel brano.
13-IT

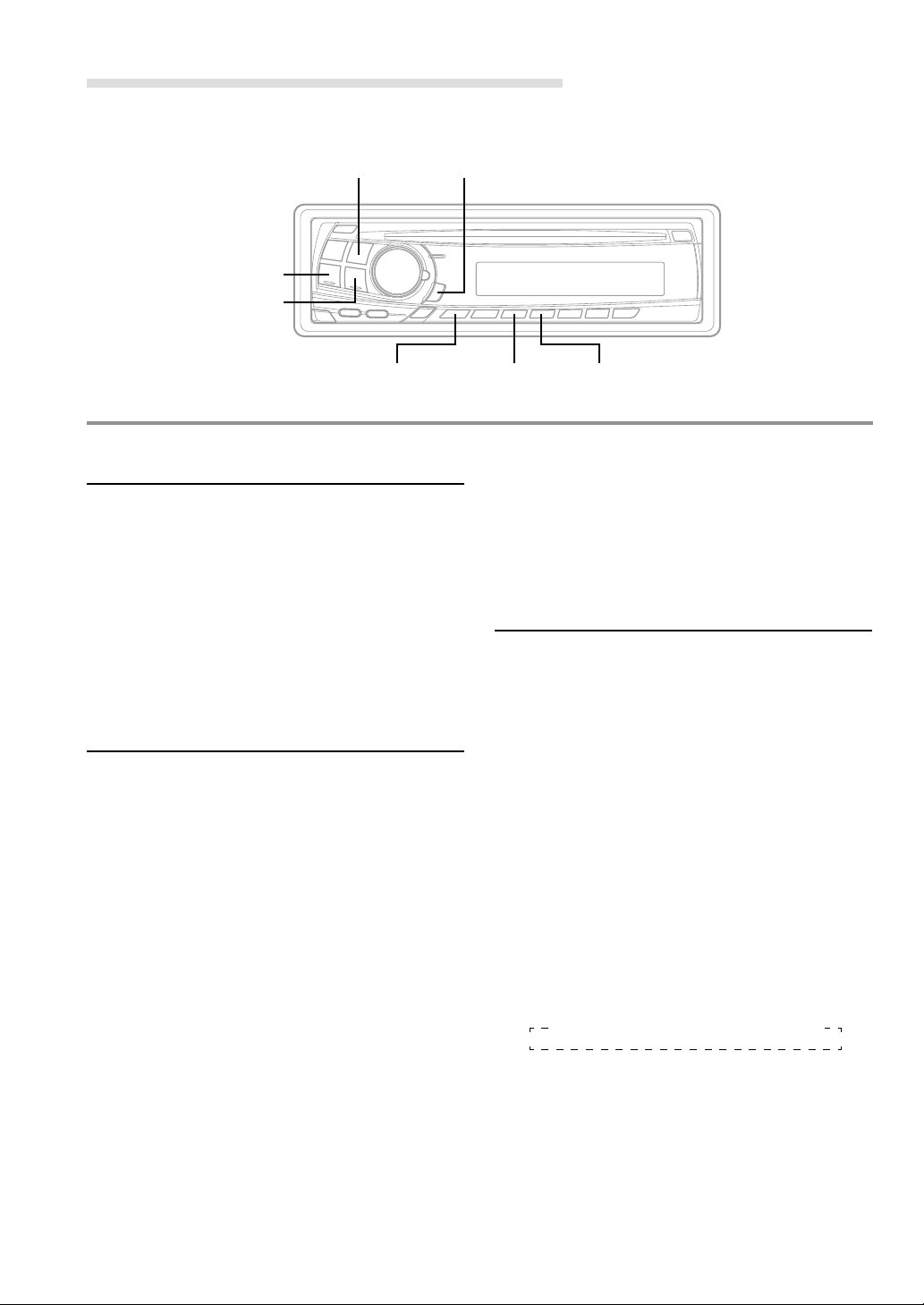

Uso del lettore CD
SOURCE -/J
Scorrimento di programmi
1 Premere il tasto SCAN per attivare il modo di
scorrimento.
I primi 10 secondi di ciascun brano sono
riprodotti in successione.
Per interrompere lo scorrimento, premere il tasto
SCAN per disattivare il modo di scorrimento.
NOTA
Se è collegato un cambia CD da 6 dischi (solo CDM7874R/CDM-7872R/CDM-7871R):
Premere il tasto F: l'indicatore "FUNC" si illumina,
quindi tornare al punto 1. Premere il tasto F per tornare
al modo normale.
L'indicatore "FUNC" si spegne.
Preselezione
SCAN
Controllo del cambia CD
(opzionale) (solo CDM-7874R/CDM7872R/CDM-7871R)
Se un cambia CD Alpine per 6 dischi è collegato al
connettore DIN a 8 terminali (M-Bus) del
CDM-7874R/CDM-7872R/CDM-7871R, è possibile
controllare il cambia CD usando il CDM-7874R/
CDM-7872R/CDM-7871R.
NOTA
I comandi CD del CDM-7874R/CDM-7872R/CDM7871R per il controllo di un lettore del cambia CD sono
attivabili sono quando un CD Shuttle è intercollegato
con il CDM-7874R/CDM-7872R/CDM-7871R.
1 Premere il tasto SOURCE per attivare il cambia
CD.
Il display visualizza "Changer", il numero del
disco e il numero del brano.
NOTA
Per avviare la riproduzione o metterla in pausa, premere
il tasto :/J.
2 Assicurarsi che il indicatore "FUNC" si spegne,
quindi premere i tasti di preselezione per
selezionare il disco desiderato caricato nel
cambia CD.
NOTE
• Dopo aver selezionato il disco desiderato, si può
procedere nello stesso modo che per il lettore CD.
Per dettagli vedere la sezione sul controllo del lettore
CD.
• Se l'indicatore "FUNC" è illuminato, i tasti di
selezione disco non funzionano.
14-IT
Operazioni di configurazione (SETUP)
BAND
g DN
f UP
SETUP
Attivazione e disattivazione del
subwoofer
1 Tenere premuto il tasto SETUP per almeno 3
secondi.
2 Premere il tasto g DN o f UP per
selezionare il modo SUB-W.
3 Premere il tasto BAND per selezionare
Subwoofer ON o OFF.
4 Una volta completata l'impostazione, premere il
tasto SETUP per tornare al modo normale.
NOTE
• Il modo iniziale è "Subwoofer ON".
• Non cambiare l'impostazione "Subwoofer OFF" a
meno che non venga utilizzato il subwoofer.
• Quando il subwoofer è acceso, è possibile regolare il
livello di uscita del subwoofer. Per ulteriori
informazioni, fare riferimento alla sezione
"Regolazione di volume/equilibratura/fader".
Regolazione del livello di segnale
della fonte
Se la differenza nel livello di volume tra la piastra
a CD e la radio FM é eccessiva, regolare il livello
del segnale FM come segue.
1 Tenere premuto il tasto SETUP per almeno 3
secondi.
2 Premere il tasto g DN o f UP per
selezionare il modo FM LV (LIVELLO FM).
3 Premere il tasto BAND per selezionare il livello
di segnale FM HI (alto) o LO (basso) in modo da
avvicinare i livelli del segnale FM e della piastra
a CD.
Modifica dello schema di
visualizzazione del livello audio
1 Premere e tenere premuto il tasto SETUP per
almeno 3 secondi.
2 Premere il tasto g DN o f UP per
selezionare il modo DISP.
3 Premere il tasto BAND per cambiare il motivo
del display.
→ DISP1 → DISP2 → DISP OFF
DISP 1:
L'indicatore del volume si illuminana.
Indicatore del volume
DISP2:
Nel display dei bassi le barre dei valori e dei
modi si illuminano ad indicare le impostazioni.
Impostazione di esempio:
Frequenza centrale dei bassi: 100 Hz
Ampiezza di banda dei bassi: WIDE 1
Livello dei bassi: -6
NOTA
L'ultimo modo impostato rimane attivo. Le barre dei
valori e dei modi si illuminano e visualizzano
l'impostazione dei bassi.
DISP OFF:
Viene disattivata l'illuminazione del display dei
bassi.
Se viene impostato DISP OFF, l'indicatore del
volume, l'indicatore del livello audio e i display
dei bassi non vengono illuminati.
4 Premere il tasto SETUP per tornare al modo
normale.
4 Premere il tasto SETUP per tornare al modo
normale.
15-IT
Operazioni di configurazione (SETUP)
SOURCE
g DN
f UP
Impostazione del modo AUX
BAND
SETUP
(solo
Commutazione del modo tuner
CDM-7874R/CDM7872R/CDM-7871R
È possibile trasmettere l'audio TV/video
collegando un cavo "M-Bus V-Link" opzionale
(cavo di interfaccia M-Bus/RCA KCM-122B) a
questo apparecchio.
1 Premere e tenere premuto il tasto SETUP per
almeno 3 secondi.
1 Premoere e tenere premuto il tasto SETUP per
Il CDM-7874R/CDM-7872R/CDM-7871R/CDE7860R incorpora il MAX TUNE Pro per la più alta
qualità del sintonizzatore audio. Potete inoltre
scegliere tra 3 impostazioni per soddisfare le
vostre preferenze personali riguardo a suono ed
utilizzo.
almeno 3 secondi.
2 Premere il tasto g DN o f UP per
selezionare il modo AUX.
3 Premere il tasto BAND per passare dal modo
AUX ON al modo AUX OFF e viceversa.
4 Premere il tasto SETUP per tornare al modo
normale.
5 Per regolare il volume ed effettuare operazioni
simili, premere prima il tasto SOURCE,
selezionare il modo AUX, quindi procedere alla
regolazione necessaria.
→ TUNER → CD → AUX
NOTA
Se viene selezionato AUX ON, non è possibile utilizzare
un cambia CD.
2 Premere il tasto g DN o f UP per
selezionare NORMAL.
3 Premere il tasto BAND per commutare il modo
TUNER.
→ HI-FI → NORMAL → STABLE
NORMAL: Impostazione standard
HI-FI: Impostazione della priorità della
qualità sonora
STABLE: Impostazione priorità senza rumore
NOTE
• L'impostazione di fabbrica è "NORMAL".
• Se trovate che il suono sia troppo rumoroso durante
l'ascolto del sintonizzatore nel modo HI-FI, vi
consigliamo di cambiare passando al modo NORMAL.
4 Al termine dell'impostazione, premere il tasto
SETUP per ritornare al modo normale.
16-IT
Informazione
In caso di difficoltà
In caso di problemi, disattivare l’alimentazione,
quindi attivarla di nuovo. Se l’apparecchio
continua a funzionare in modo anomalo,
controllare le voci dell’elenco di controllo
seguente. Questa guida aiuta ad isolare il
problema se il problema è dovuto all'apparecchio.
Altrimenti, assicurarsi che il resto del sistema sia
collegato correttamente o consultare il proprio
rivenditore autorizzato Alpine.
Base
L'apparecchio non funziona e non c'è alcuna
visualizzazione.
• La chiavetta di accensione è regolata sulla posizione di
spegnimento.
- Se collegato secondo le istruzioni, l'apparecchio non
funziona se la chiavetta di accensione è regolata sulla
posizione di spegnimento.
• Collegamenti dei cavi di alimentazione errati.
- Controllare i collegamenti del cavi di alimentazione.
• Fusibile saltato.
- Controllare il fusibile del cavo batteria dell'unità;
sostituirlo con un altro del valore appropriato se
necessario.
• Il microcomputer interno ha malfunzionato a causa di
disturbi di interferenza, ecc.
- Premere il interruttore di inizializzazione con une
penna a stera o altro oggetto appuntito.
Radio
Impossibilità di ricevere le stazioni.
• Assenza di antenna o collegamenti aperti dei cavi.
- Assicurarsi che l'antenna sia collegata correttamente;
sostituire l'antenna o il cavo se necessario.
Impossibilità di sintonizzare le stazioni nel modo
di ricerca.
• Il veicolo si trova in un'area dal segnale debole.
- Assicurarsi che il sintonizzatore sia regolato nel modo DX.
• Se ci si trova in un'area di segnale primario, l'antenna
può non essere messa a terra e collegata correttamente.
- Controllare i collegamenti dell'antenna; assicurarsi
che l'antenna abbia una messa a terra adeguata nella
sua posizione di installazione.
• L'antenna può non essere della lunghezza appropriata.
- Assicurarsi che l'antenna sia estesa completamente; se
rotta, sostituire l'antenna con una nuova.
La trasmissione è rumorosa.
• L'antenna non è della lunghezza appropriata.
- Estendere completamente l'antenna; sostituirla se è rotta.
• L'antenna non ha un'adeguata messa a terra.
- Assicurarsi che l'antenna abbia una messa a terra
adeguata nella sua posizione di installazione.
CD
Il CD lettore/cambia (solo CDM-7874R/CDM-
7872R/CDM-7871R) non funziona.
• È stata superata la gamma di temperatura per il
funzionamento (oltre 50°C) per il cambiatore CD.
- Attendere che l'interno dell'auto (o del bagagliaio) si
raffreddi.
Il suono della riproduzione CD è tremolante.
• Si è verificata condensazione di umidità nel modulo CD.
- Attendere che la condensazione di umidità evapori
(circa un'ora).
Non è possibile inserire il disco.
• Un disco è già inserito nel lettore.
- Estrarre il disco.
• Il disco viene inserito scorrettamente.
- Assicurarsi di inserire il disco secondo le istruzioni
nella sezione "Uso del lettore CD".
Il ritorno o l'avanzamento rapido non è possibile.
• Il disco è danneggiato.
- Estrarre il disco e gettarlo; l'uso di un disco
danneggiato con l'apparecchio può causare danni al
meccanismo.
Salti di suono a causa delle vibrazioni.
• L'apparecchio non è stato installato correttamente.
- Rimontare saldamente l'apparecchio.
• Il disco è molto sporco.
- Pulire il disco.
• Il disco è graffiato.
- Cambiare il disco.
• La lente di cattura è sporca.
- Non utilizzare dischi di pulizia per lenti disponibili in
commercio.
Contattare il rivenditore ALPINE più vicino.
Salti di suono senza vibrazioni.
• Sporco o graffi sul disco.
- Pulire il disco; i dischi danneggiati devono essere
sostituiti.
Visualizzazione degli errori (solo per il lettore CD
incorporato)
• Errore di tipo meccanico
- Premere il tasto c. Dopo che l’indicazione dell errore
e scomparsa, inserire di nuovo il disco. Se il problema
persiste anche dopo avere tentato la soluzione
proposta sopra, consultare un rivenditore ALPINE.
17-IT
Informazione
Indicazioni per CD
HI TEMP
• Il circuito di protezione si è attivato a causa di alte
temperature.
- L'indicatore scompare quando la temperatura ritorna
nei limiti della gamma della temperatura di impiego.
ERROR
• Errore meccanismo
1. Premere il tasto c ed estrarre lo CD.
Se non viene espulso, consultare il proprio
concessionario Alpine.
2. Se l'indicazione di errore rimane visualizzata dopo
l'espulsione, premere di nuovo il tasto c.
Se l'indicazione di errore non scompare ancora anche
premendo il tasto c più volte, consultare il proprio
concessionario Alpine.
Nota
Viene visualizzato "ERROR":
Se, premendo il tasto c, il disco non viene espulso, premere
l’interruttore Reset (fare riferimento a pagina 4), quindi
premere di nuovo il tasto c.
Se non viene espulso, consultere il proprio concessionario Alpine.
NO DISC
• Non è inserito un CD.
- Inserrire un CD.
Indicazioni per il cambia CD
(solo CDM-7874R/CDM-7872R/CDM-7871R)
HI TEMP
• Il circuito di protezione si è attivato a causa di alte
temperature.
- L'indicatore scompare quando la temperatura ritorna
nei limiti della gamma della temperatura di impiego.
ERROR - 01
• Malfunzionamenti nel cambia CD.
- Rivolgersi ad un rivenditore Alpine. Premere il tasto di
espulsione del contenitore ed estrarre il contenitore
dischi.
Controllare l'indicazione sul display. Inserire di nuovo
il contenitore.
Se non è possibile estrarre il contenitore, rivolgersi ad
un rivenditore Alpine.
• Non è possibile estrarre il contenitore CD.
- Premere il tasto di espulsione del contenitore ed
estrarlo. Se non è possibile estrarre il contenitore,
consultare il proprio rivenditore Alpine.
NO MAGZN
• Nessun contenitore è inserito nel cambia CD.
- Inserire il contenitore.
NO DISC
• Disco indicato assente.
- Scegliere un altro disco.
18-IT
Caratteristiche tecniche
SEZIONE SINTONIZZATORE FM
Campo di sintonia 87,5 – 108,0 MHz
Sensibilità utilizzabile mono 0,7 µV
Selettività canali alternativi 80 dB
Rapporto segnale/rumore 65 dB
Separazione stereo 35 dB
SEZIONE SINTONIZZATORE OM
Campo di sintonia 531 – 1.602 kHz
Sensibilità (standard IEC) 25,1 µV/28 dB
SEZIONE SINTONIZZATORE OL
Campo di sintonia 153 – 281 kHz
Sensibilità (standard IEC) 31,6 µV/30 dB
SEZIONE CD
Risposta in frequenza 5 – 20.000 Hz (±1 dB)
Wow e flutter (% WRMS) Inferiori al limite misurabile
Distorsione armonica totale 0,008% (a 1 kHz)
Gamma dinamica 95 dB (a 1 kHz)
Rapporto segnale/rumore 105 dB
Separazione canali 85 dB (a 1 kHz)
SEZIONE LETTURA
Lunghezza d'onda 795 nm
Potenza del laser CLASS I
GENERALI
Alimentazione 14,4 V DC
(11 – 16 V consenita)
Uscita di potenza massima 50 W × 4
(solo CDM-7874R)
45 W × 4
(solo CDM-7872R/
CDM-7871R/CDE-7860R)
Tensione di uscita 2 V/10k ohms
Bass ±14 dB a 60 Hz
Acuti ±14 dB a 10 kHz
Peso 1,5 kg
DIMENSIONI DEL TELAIO
Larghezza 178 mm
Altezza 50 mm
Profondità 155 mm
DIMENSIONI DELLA PARTE ANTERIORE
Larghezza 170 mm
Altezza 46 mm
Profondità 20 mm
A causa di continui miglioramenti del prodotto, le
caratteristiche tecniche e il design sono soggetti a variazioni
senza preavviso.
IL PRODUTTORE ALPINE ELECTRONICS INC. DI
QUESTO APPARECCHIO MODELLO CDM-7874R/
CDM-7872R/CDM-7871R/CDE-7860R DICHIARA
CHE ESSO E CONFORME AL D.M. 28.08.1995
N.548.
OTTEMPERANDO ALLE PRESCRIZIONI DI CUI AL
D.M.25.6.1985 (PARAGRAFO 3. ALL A) ED AL D.M.
27.8.1987 (PARAGRAFO 3. ALL 1)
AVVERTENZA
CLASS 1
LASER PRODUCT
(parte inferiore dell'apparecchio)
19-IT
Installazione e collegamenti
Prima di installare o collegare l'apparecchio,
leggere attentamente quanto segue e le pagine 2
e 3 di questo manuale.
Avvertimento
ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.
Altrimenti ne potrebbero derivarne incendi o danni al
prodotto.
UTILIZZARE SOLO IN VEICOLI CONTERRA
NEGATIVA A 12 VOLT
(se non si è sicuri, controllare con il proprio rivenditore).
Diversamente si potrebbero causare incendi o altri danni.
PRIMA DI ESEGUIRE I COLLEGAMENTI,
SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO
DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre
lesioni dovute a cortocircuiti.
NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI
COLLEGAMENTI.
Non eliminare mai le parti isolanti dei cavi per alimentare
altri apparecchi. Diversamente la capacità di trasporto di
corrente del cavo in questione viene superata causando
incendi o scosse elettriche.
NELL'EFFETTUARE I FORI, NON DANNEGGIARE I
TUBI O I CAVI.
Nell'effettuare i fori nel telaio per l'installazione, fare
attenzione a non entrare in contatto, danneggiare o
ostruire i tubi, i condotti della benzina, i serbatoi o i cavi
elettrici. La non osservanza di queste precauzioni potrebbe
causare incendi.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON
UTILIZZARE BULLONI O DADI DEI SISTEMI DI
FRENATA O DI STERZO.
Non utilizzare MAI bulloni o dadi dei sistemi di frenata e
di sterzo (o di qualsiasi altro sistema di sicurezza), o dei
serbatoi per eseguire l'installazione o per i collegamenti di
terra. L'utilizzo di queste parti potrebbe inibire il controllo
del veicolo e causare incendi o altro.
NON INSTALLARE IN LUOGHI CHE POTREBBERO
INTERFERIRE CON LE OPERAZIONI DI GUIDA
QUALILO STERZO O LA LEVA DEL CAMBIO.
Diversamente si potrebbe ostruire la visuale della strada o
interferire con i movimenti del conducente e causare gravi
incidenti.
Attenzione
I COLLEGAMENTI E L’INSTALLAZIONE DEVONO
ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.
I collegamenti e l’installazione dell’apparecchio richiedono
conoscenze tecniche ed esperienza particolari. Per ragioni di
sicurezza, contattare sempre il rivenditore presso il quale è
stato acquistato il prodotto per eseguire l’installazione.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E
INSTALLARLE IN MODO CORRETTO.
Assicurarsi di utilizzare solo parti accessorie specificate.
L'utilizzo di altri componenti potrebbe danneggiare
l'apparecchio all'interno o determinare in un'installazione
non corretta. I componenti potrebbero non rimanere
collegati in modo saldo e provocare problemi di
funzionamento o pericoli.
SISTEMARE I CAVI IN MODO CHE NON VENGANO
PIEGATI O COMPRESSI DA PARTI METALLICHE
TAGLIENTI.
Per evitare che vengano danneggiati o piegati, sistemare i
cavi e i fili lontano da parti mobili (quali le guide dei
sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti
passare attraverso un foro metallico, utilizzare un anello di
gomma per evitare che l'isolante dei cavi venga tagliato
dal bordo metallico del foro.
NON INSTALLARE IN LUOGHI ECCESSIVAMENTE
UMIDI O POLVEROSI.
Evitare di installare l'apparecchio in luoghi
eccessivamente umidi o polverosi. La presenza di umidità
o polvere all'interno del prodotto potrebbe causare
problemi di funzionamento.
Precauzioni
• Assicurarsi di scollegare il cavo dal polo negativo (–) della
batteria prima di installare il lettore CDM-7874R/CDM7872R/CDM-7871R/CDE-7860R. Così facendo, il rischio
di danni all'apparecchio in caso di cortocircuiti viene
ridotto.
• Assicurarsi di collegare i cavi differenziati in base al colore
in base al diagramma. Collegamenti errati potrebbero
causare problemi di funzionamento o danneggiare il
sistema elettrico dell'automobile.
• Nell'effettuare i collegamenti al sistema elettrico
dell'automobile, tenere conto dei componenti installati in
fabbrica (ad esempio, computer di bordo). Non utilizzare
questi cavi per fornire alimentazione all'apparecchio.
Quando il lettore CDM-7874R/CDM-7872R/CDM7871R/CDE-7860R viene collegato alla scatola dei
fusibili, assicurarsi che il fusibile preposto al collegamento
con il circuito del lettore CDM-7874R/CDM-7872R/
CDM-7871R/CDE-7860R sia dell'amperaggio corretto.
Diversamente, l'apparecchio e/o l'automobile potrebbero
venire danneggiati. Se non si è certi dell'amperaggio,
contattare un rivenditore ALPINE.
• Il CDM-7874R/CDM-7872R/CDM-7871R/CDE-7860R
impiega prese femmina di tipo RCA per il collegamento
ad altri apparecchi (p.es. amplificatore) con collegamenti
RCA. Può essere necessario un adattatore per il
collegamento ad altri apparecchi. In questo caso rivolgersi
per assistenza al proprio rivenditore autorizzato ALPINE.
• Assicurarsi di collegare i fili negativi degli altoparlanti (–)
al terminale (–). Non collegare mai i cavi destro e sinistro
degli altoparlanti l'uno con l'altro o all chassis
dell'automobile.
IMPORTANTE
Riportare il numero di serie del vostro apparecchio
nell'apposito spazio sottostante e conservarlo per
riferimenti futuri. La piastrina indicante il numero di
serie è collocata sul fondo dell'apparecchio.
NUMERO DI SERIE:
DATA DI INSTALLAZIONE:
TECNICO DI INSTALLAZIONE:
POSTO DI ACQUISTO:
20-IT
Installazione
1
Supporto
Cruscotto
Copertura di
montaggio
(In dotazione) CDM-7874R/CDM-7872R/
Non esercitare alcuna pressione in
questo punto
Cappuccio di gomma
(In dotazione)
CDM-7871R/CDE-7860R
Bullone
esagonale
(In dotazione)
3 Far entrare il CDM-7874R/CDM-7872R/CDM-
7871R/CDE-7860R il più possibile nella plancia
di montaggio. Quando l'apparecchio è inserito,
verificare che i perni di blocco siano ben
assestati nella posizione abbassata. Questo può
essere ottenuto premendo fermamente
sull'apparecchio mentre si spinge in giù il perno
con un piccolo cacciavite. Questo assicura che
l'apparecchio sia correttamente bloccato e non
fuoriesca accidentalmente dal cruscotto.
Installare il pannello anteriore staccabile.
Perno di blocco
Non esercitare alcuna pressione in
questo punto
Rimuovere il pannello anteriore estraibile (fare
riferimento a pagina 4). Sfilare l'apparecchio
principale dal manicotto di montaggio (vedere
"Procedimento di rimozione" sotto). Far scorrere
il manicotto di montaggio dentro il cruscotto.
Copertura di montaggio
2
Dado esagonale
(M5)
Quando il veicolo è dotato di staffa, montare il
lungo bullone esagonale sul pannello posteriore
del CDM-7874R/CDM-7872R/CDM-7871R/CDE7860R e applicare il cappuccio di gomma al
bullone esagonale. Se l'auto non è dotata del
supporto di montaggio, rinforzare l'unità
principale con la banda di montaggio di metallo
(non in dotazione). Collegare tutti i cavi del
CDM-7874R/CDM-7872R/CDM-7871R/CDE7860R secondo i dettagli descritti nella sezione
COLLEGAMENTI.
NOTA
Per la vite ∗, provvederai di una vite adatta al vano di
installazione dello chassis.
in metallo
Vite
Vite prigioniera
∗
CDM-7874R/CDM-7872R/
CDM-7871R/CDE-7860R
Rimozione
1 Rimuovere il pannello anteriore estraibile.
2 Usare un piccolo cacciavite (o un oggetto simile)
per spingere i perni di blocco nella posizione
sollevata (vedere la fig. 3). Dopo avere sbloccato
un perno, alzare delicatamente l'apparecchio per
controllare che non si riblocchi prima di sbloccare
il secondo perno.
3 Estrarre l'apparecchio assicurandosi che sia
sbloccato.
<AUTOMOBILE GIAPPONESE>
Cornice frontalino
Viti (M5 × 8)
CDM-7874R/CDM-7872R/
CDM-7871R/CDE-7860R
(In dotazione)
Staffa di montaggio
21-IT
Installazione e collegamenti

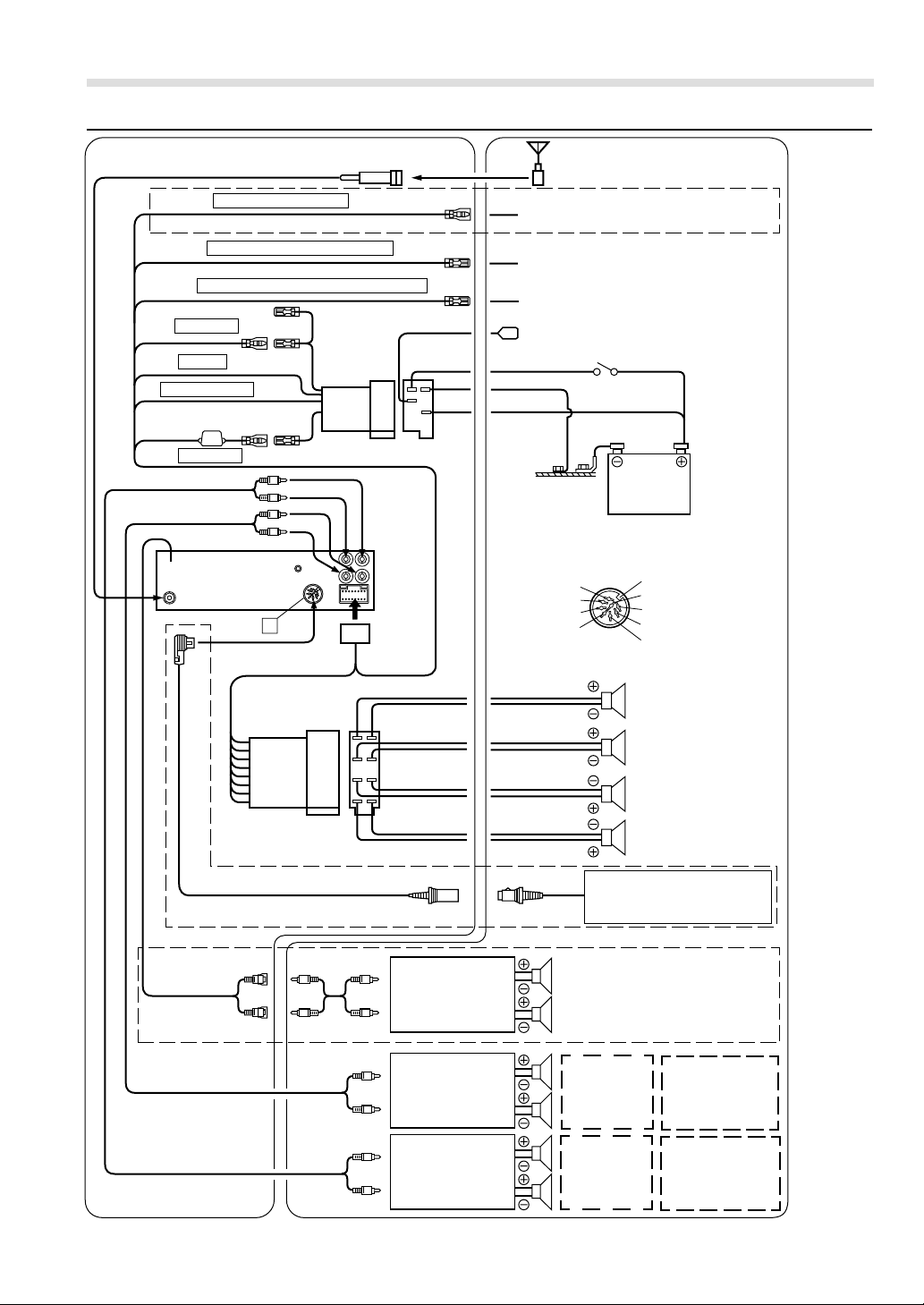

Collegamenti
1
(Arancione)
(solo CDM-7874R/CDM-7872R)
(rosa/nero)
(blu/bianco)
(rosso)
(nero)
ANTENNA AUTOMATICA
(blu)
(giallo)
"
LUCE ANABBAGLIANTE
INGRESSO INTERRUZIONE AUDIO
ACCENSIONE CONTROLLATA A DISTANZA
IGNIZIONE
MASSA
5
6
7
8
9
BATTERIA
#
(
A
!
$
%
&
;
<
(solo CDM-7874R/CDM-7872R/CDM-7871R)
)
~
+
,
-
.
/
:
Antena
Spina antenna ISO
2
Al cavo dell'illuminazione del
gruppo strumenti
3
4
al telefono del veicolo
all'amplificatore o
equalizzatore
all'antenna automatica
Chiavetta
ignizione
Batteria
A
Configurazione terminali del connettore DIN
(solo CDM-7874R/CDM-7872R/CDM-7871R)
lgnition
Data Ground
Sig Gnd
verde
verde/nero
bianco
bianco/nero
grigio/nero
grigio
viola/nero
viola
Lch
Shield Ground
Power Supply Ground
B
a
tte
ry
Data Bus
Rch
Altopalanti
Posteriore sinistro
Anteriore sinistro
Anteriore destro
Posteriore destro
CD cambiatore
(Venduto
separatamente)
22-IT
=
(solo CDM-7874R)
>
>
>
Amplificatore
Amplificatore
Amplificatore
Subwoofer
Posteriore
(solo CDM7874R)
Anteriore
(solo CDM7874R/CDM7872R)
Posteriori o
subwoofer* (solo
CDM-7872R)
Posteriori o
subwoofer* (solo
CDM-7871R/
CDE-7860R)
1 Spina convertitore antenna ISO
2 Cavo luce anabbagliante (Arancione)
Questo cavo può essere collegato al cavo per
l'illuminazione del gruppo strumenti del veicolo. Ciò
permette di diminuire l'intensità della
retroilluminazione dell'apparecchio tramite il
comando delle luci anabbaglianti del veicolo.
3 Cavo di ingresso interruzione audio (rosa/nero)
Collegare questo cavo all'uscita interfaccia audio di
un telefono cellulare, che fornisce cortocircuitazione
a massa quando viene ricevuta una telefonata.
Se viene collegato un apparecchio dotato della
funzione di interruzione, quando l’apparecchio riceve
il segnale di interruzione, l’audio viene
automaticamente disattivato.
4 Cavo di accensione controllata a distanza (blu/
bianco)
Collegare questo cavo al cavo di accensione controllata
a distanza dell'amplificatore o processore di segnali.
5 Cavo di alimentazione asservita (ignizione)
(rosso)
Collegare questo cavo ad un terminale aperto sulla
scatola fusibili del veicolo o un'altra fonte di
alimentazione inutilizzata che fornisce (+) 12 V solo
quando l'ignizione * accesa o nella posizione
accessoria.
6 Cavo di massa (nero)
Collegare questo cavo ad una buona massa telaio del
veicolo. Assicurarsi che il collegamento sia eseguito a
metallo nudo e che sia fissato saldamente con la vite
per lamiere in dotazione.
7 Cavo antenna automatica (blu)
Collegare questo cavo al terminale +B dell'antenna
automatica, se applicabile.
NOTA
Questo cavo deve essere utilizzato soltanto per
controllare l'antenna elettrica dell'auto. Non utilizzare
questo cavo per attivare un amplificatore, un elaboratore
di segnali, ecc.
8 Portafusibile (15 A)
9 Cavo batteria (giallo)
Collegare questo cavo al terminale positivo (+) della
batteria del veicolo.
! Connettore alimentazione ISO
" Presa antenna
Collegarla alla spina convertitore antenna ISO in
dotazione.
# Connettore interfaccia comando a distanza (solo
CDM-7874R/CDM-7872R/CDM-7871R)
Alla scatola interfaccia di comando a distanza.
$ Connettori RCA di uscita diffusori anteriore (solo
CDM-7874R/CDM-7872R)
ROSSO è destra e BIANCO è sinistra.
$ Connettori RCA di uscita diffusori posteriori/
subwoofer∗ (solo CDM-7871R/CDE-7860R)
ROSSO è destra e BIANCO è sinistra.
* Quando subwoofer è impostato su OFF: l'uscita
proviene dai diffusori posteriori.
Quando subwoofer è impostato su ON: l'uscita proviene
dal subwoofer.
% Connettori RCA di uscita diffusori posteriore
(solo CDM-7874R)
ROSSO è destra e BIANCO è sinistra.
% Connettori RCA di uscita diffusori posteriori/
subwoofer* (solo CDM-7872R)
ROSSO è destra e BIANCO è sinistra.
* Quando subwoofer è impostato su OFF: l'uscita
proviene dai diffusori posteriori.
Quando subwoofer è impostato su ON: l'uscita proviene
dal subwoofer.
& Connettore alimentazione
( Connettore DIN (solo CDM-7874R/CDM-7872R/
CDM-7871R)
Collegarlo al connettore DIN sul cambia CD.
) Cavo di uscita diffusore (+) posteriore sinistro
(verde)
~ Cavo di uscita diffusore (–) posteriore sinistro
(verde/nero)
+ Cavo di uscita diffusore (+) anteriore sinistro
(bianco)
, Cavo di uscita diffusore (–) anteriore sinistro
(bianco/nero)
- Cavo di uscita diffusore (–) anteriore destro
(grigio/nero)
. Cavo di uscita diffusore (+) anteriore destro
(grigio)
/ Cavo di uscita diffusore (–) posteriore destro
(viola/nero)
: Cavo di uscita diffusore (+) posteriore destro
(viola)
; Connettore ISO (uscita diffusore)
< Cavo di prolunga DIN (incluso con il cambia CD)
NOTA
I modelli passati di cambia CD erano dotati connettori
DIN standard di tipo diritto. In installazioni in cui un
connettore a L può semplificare l'installazione, si può
usare l'adattatore Alpine 4910
separatamente).
02 (in vendita
= Connettori RCA di uscita diffusori subwoofer
(solo CDM-7874R)
ROSSO è destra e BIANCO è sinistra.
> Cavo prolunga RCA (in vendita separatamente)
Per ulteriori informazioni su come impostare il Subwoofer su ON/OFF, consultare la sezione "Attivazione e disattivazione del
subwoofer" a pagina 15.
Per evitare la penetrazione di disturbi esterni nel sistema audio.
• Collocare l'apparecchio e disporre i cavi ad almeno 10 cm di distanza dai fili dell'auto.
• Tenere i cavi elettrici della batteria il più lontano possibile dagli altri cavi.
• Collegare il cavo di massa saldamente ad un punto metallico nudo (eliminare vernice, sporco e grasso, se necessario) del
telaio dell'auto.
• Se si aggiunge un dispositivo antidisturbi opzionale, collegarlo il più lontano possibile dall'apparecchio. Presso i
rivenditori Alpine sono disponibili vari dispositivi antidisturbi. Rivolgersi al proprio rivenditore per ulteriori informazioni.
• Il proprio rivenditore Alpine conosce i rimedi migliori per la prevenzione dei disturbi. Rivolgersi al proprio rivenditore per
ulteriori informazioni.
23-IT
24-IT
Loading...
