Protect C
Protect C.1000
Protect C.2000
Protect C.3000
BETRIEBSANLEITUNG
DE
2
Wir bedanken uns, dass Sie sich für den Kauf der Protect C von
AEG Power Solutions entschieden haben.
Die nachfolgenden Sicherheitshinweise sind wichtiger Bestandteil der
Betriebsanleitung und werden Sie vor Problemen durch Fehlbedienung
oder vor möglichen Gefahren schützen. Lesen Sie deshalb diese
Anleitung vor der ersten Inbetriebnahme sorgfältig durch!
3
4
INHALT
1. Hinweise zur vorliegenden Betriebsanleitung ........ 6
2. Allgemeine Informationen ......................................... 8
2.1 Die Technik ................................................................... 8
2.2 Systembeschreibung .................................................... 9
2.3 Technische Daten ....................................................... 11
3. Sicherheit .................................................................. 16
3.1 Allgemeine Sicherheitshinweise .................................. 16
3.2 Sicherheitshinweise für Protect C ............................... 17
3.3 CE-Zertifikat ................................................................ 20
4. Einrichten und Betrieb ............................................ 21
4.1 Auspacken und Betrieb ............................................... 21
4.2 Aufstellungsort ............................................................ 22
5. Übersicht Anschlüsse, Bedien-/Anzeigeelemente 23
5.1 Vorderansicht .............................................................. 23
5.2 Rückseitige Ansicht (Anschlüsse) ............................... 24
6. Inbetriebnahme ........................................................ 26
6.1 Aufstellung .................................................................. 26
6.2 Erweiterung durch externe Batteriemodule ................. 27
6.3 Netzanschluss ............................................................. 28
6.4 Verbraucheranschluss ................................................ 29
7. Betrieb und Bedienung ........................................... 31
7.1 Erstinbetriebnahme ..................................................... 31
7.1.1 USV einschalten ................................................. 31
7.1.2 USV ausschalten ................................................ 31
7.2 Bedientableau ............................................................. 32
7.2.1 Überblick ............................................................. 32
7.2.2 Indikatoren (LED Anzeigen) ................................ 32
7.2.3 Bedientasten (Navigation) ................................... 33

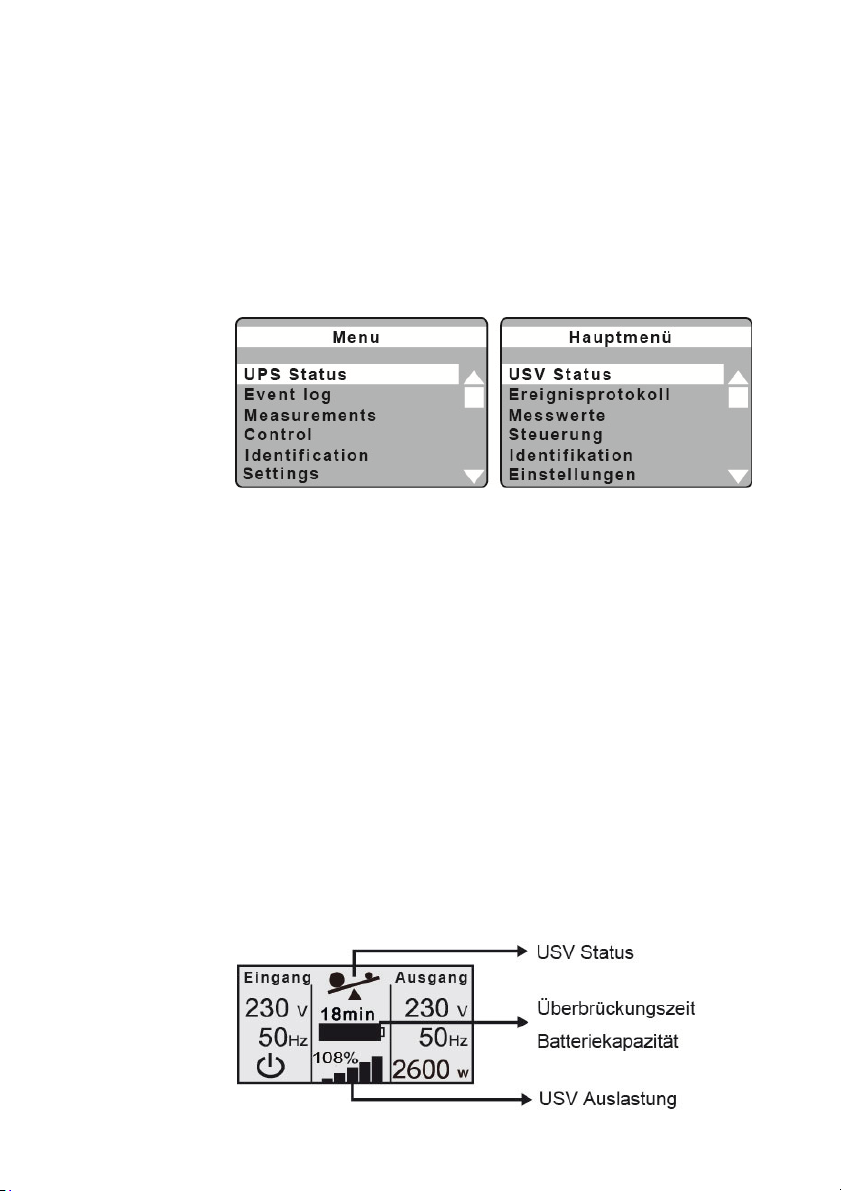

7.3 Display (Hauptmenü) .................................................. 34

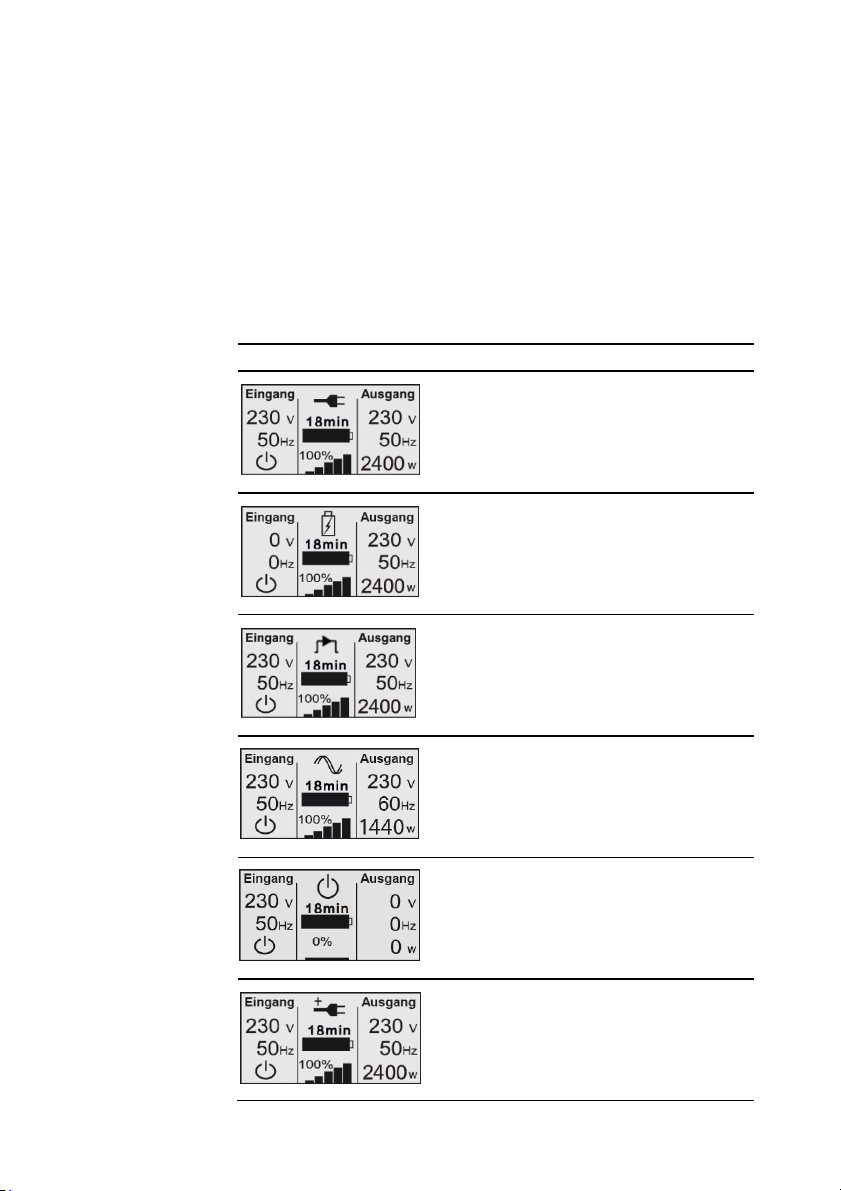

7.3.1 USV Status-Anzeige ........................................... 34
7.3.2 Ereignisprotokoll ................................................. 38
7.3.3 Messwerte ........................................................... 39
7.3.4 Steuerung ........................................................... 39
7.3.5 Identifikation ........................................................ 40
7.3.6 Einstellungen ...................................................... 41
8. Schnittstellen und Kommunikation ....................... 46
8.1 Computer-Schnittstellen RS232 und USB .................. 46
8.2 Kommunikationsslot .................................................... 46

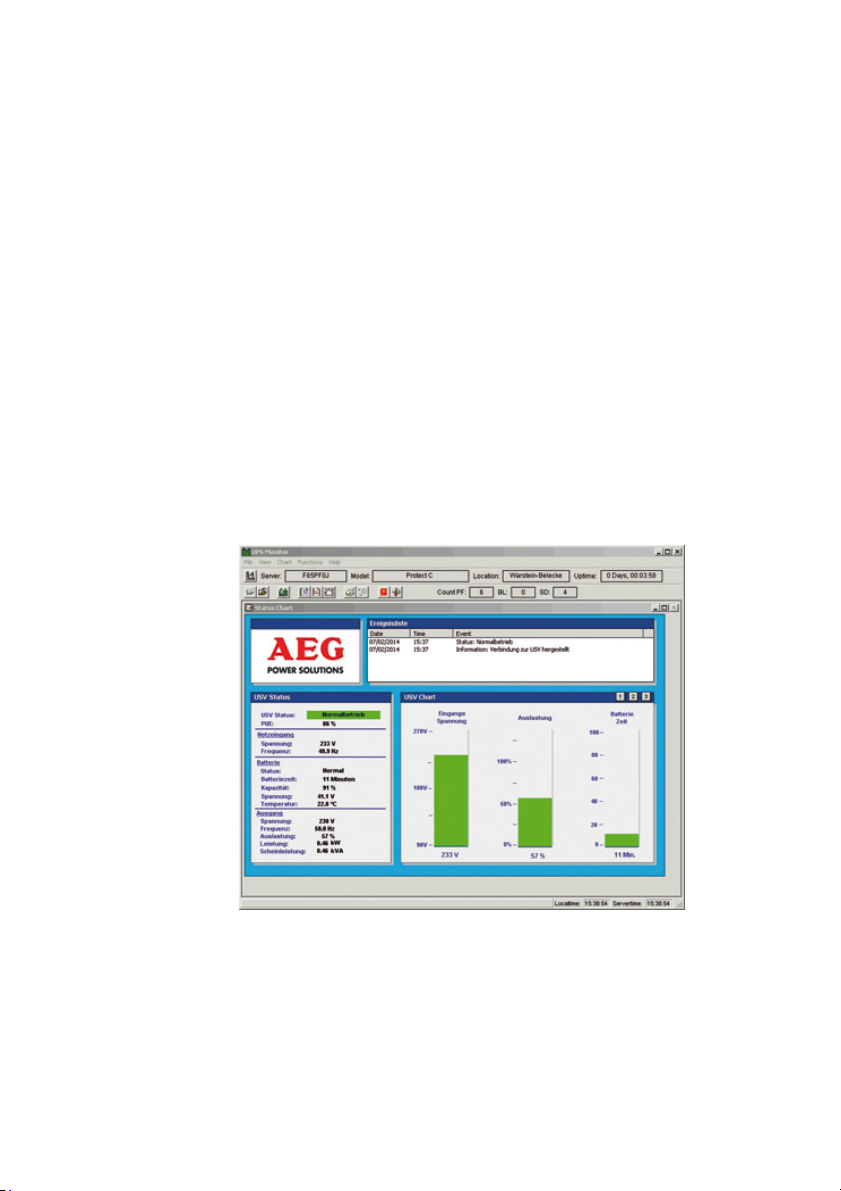

8.3 Shutdown- und USV Management Software ............. 47
8.4 Notabschaltung EPO (Emergency Power Off) ........... 48
9. Problembehandlung ................................................ 49
9.1 Störungen ................................................................... 49
9.1.1 Alarm- / Fehlermeldungen ................................... 49
10.Wartung ..................................................................... 54
10.1Batterie laden .............................................................. 54
10.2Kontrollen .................................................................... 54
10.2.1 Sichtkontrolle ...................................................... 54
10.2.2 Batteriekontrolle .................................................. 55
10.2.3 Lüfterüberprüfung................................................ 55
10.3Batteriewechsel ........................................................... 55
11.Lagerung, Demontage und Entsorgung ................ 57
11.1Lagerung ..................................................................... 57
11.2Demontage ................................................................. 57
11.3Entsorgung ................................................................. 57
12.Anhang ...................................................................... 59
12.1Sachwortverzeichnis (technische Begriffe) ................. 59
12.2Stichwortregister ......................................................... 61
5
6
1. HINWEISE ZUR VORLIEGENDEN BETRIEBSANLEITUNG
INSTRUKTIONSPFLICHT
Diese Betriebsanleitung hilft Ihnen, die Unterbrechungsfreie
StromVersorgung (USV) Protect C.1000, Protect C.2000
oder Protect C.3000 sowie die dazugehörigen externen Batterieeinheiten
Protect C.1000 BP oder Protect C.2030 BP, nachstehend zusammengefasst als Protect C bezeichnet, bestimmungsgemäß, sicher und sachgerecht zu installieren und zu betreiben. Die Betriebsanleitung enthält
wichtige Hinweise zur Vermeidung von Gefahren. Lesen Sie deshalb
diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch!
DIESE BETRIEBSANLEITUNG IST BESTANDTEIL DES PROTECT C
Der Betreiber dieses Gerätes ist verpflichtet, diese Betriebsanleitung
jenem Personenkreis uneingeschränkt zur Verfügung zu stellen,
die den Protect C transportieren, in Betrieb nehmen, warten oder
sonstige Arbeiten an diesem Gerät verrichten.
GÜLTIGKEIT
Diese Betriebsanleitung entspricht dem technischen Stand des
PROTECT C zur Zeit der Herausgabe. Der Inhalt ist nicht Vertragsgegenstand, sondern dient der Information.
GEWÄHRLEISTUNG UND HAFTUNG
Änderungen der Angaben dieser Betriebsanleitungen, insbesondere der
technischen Daten und der Bedienung, bleiben jederzeit vorbehalten.
Reklamationen über gelieferte Waren bitten wir innerhalb von acht
Tagen nach Eingang der Ware unter Beifügung des Packzettels aufzugeben. Spätere Beanstandungen können nicht berücksichtigt werden.
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden
(hierzu zählt auch die Beschädigung des Garantiesiegels), erlischt der
Gewährleistungsanspruch. Für Folgeschäden übernimmt die AEG
keine Haftung. AEG wird sämtliche von AEG und seinen Händlern eingegangenen etwaigen Verpflichtungen wie Gewährleistungszusagen,
Serviceverträge usw. ohne Vorankündigung annullieren, wenn andere
als Original AEG oder von AEG gekaufte Ersatzteile zur Wartung und
Reparatur verwendet werden.
7
HANDHABUNG
Der PROTECT C ist konstruktiv so aufgebaut, dass alle für die Inbetriebnahme und den Betrieb notwendigen Maßnahmen ohne Eingriff in
das Gerät vorgenommen werden können. Wartungs- und Instandsetzungsarbeiten dürfen ausschließlich von entsprechend ausgebildetem
Fachpersonal durchgeführt werden.
Um notwendige Arbeiten zu verdeutlichen und zu erleichtern, sind
einigen Bearbeitungsschritten Bilder zugeordnet.
Sind bei bestimmten Arbeiten Gefährdungen für Personen und Material
nicht auszuschließen, werden diese Tätigkeiten durch Piktogramme
gekennzeichnet, deren Bedeutung den Sicherheitsbestimmungen in
Kapitel 3 zu entnehmen ist.
HOTLINE
Sollten Sie nach dem Lesen der Betriebsanleitung noch Fragen haben,
wenden Sie sich bitte an Ihren Händler oder an unsere Hotline:
Tel: +49 2902 763100
Internet: www.aegps.com
COPYRIGHT
Weitergabe, Vervielfältigung dieser Betriebsanleitung und/oder
Übernahme mittels elektronischer oder mechanischer Mittel, auch
auszugsweise, bedarf der ausdrücklichen vorherigen schriftlichen
Genehmigung der AEG.
© Copyright AEG 2014. Alle Rechte vorbehalten.
8
2. ALLGEMEINE INFORMATIONEN
2.1 DIE TECHNIK
Der PROTECT C ist eine Unterbrechungsfreie StromVersorgung (USV)
für wichtige Verbraucher wie PCs, Workstations, Server, Netzwerkkomponenten, Telekommunikationseinrichtungen und ähnliche Verbraucher,
bestehend aus:
Netzfilter mit Überspannungsschutz (Geräteschutz / Klasse D) und
Netzrückspeiseschutz
Gleichrichterteil mit PFC-Logik (Leistungsfaktorkorrektureinheit)
Separatem Batterieladegleichrichter in Schaltnetzteil-Technologie
Batteriesystem in verschlossener, wartungsfreier Ausführung als
Energiespeicher mit nachgeschalteter DC/DC Wandlereinheit
IGBT Wechselrichter zur kontinuierlichen Versorgung
angeschlossener Verbraucher mit sinusförmiger Wechselspannung
Automatischem Bypass als zusätzliche passive Redundanz
Regelungseinheit auf Basis digitaler Signalprozessor-Technologie
2.2 SYSTEMBESCHREIBUNG
Die USV wird zwischen dem öffentlichen Netz und den zu schützenden
Verbrauchern angeschlossen.
Das Leistungsteil des Gleichrichters wandelt die Netzspannung in eine
Gleichspannung zur Versorgung des Wechselrichters um. Die angewandte Schaltungstechnik (PFC) erlaubt eine sinusförmige Stromaufnahme und somit einen netzrückwirkungsarmen Betrieb.
Ein separater, in Schaltnetzteil-Technologie aufgebauter zweiter Gleichrichter (Lade-GR) sorgt für die Ladung bzw. Erhaltungsladung der im
Zwischenkreis angekoppelten Batterie. Durch die spezielle Schaltungstechnik dieses Lade-Gleichrichters verringert sich der Oberwellengehalt
des Ladestromes für die Batterie erheblich, ein zusätzlicher Ruhemodus
erhöht merklich die Nutzungsdauer der Batterie. Der Wechselrichter
übernimmt die Umwandlung der Gleichspannung in eine sinusförmige
Ausgangsspannung. Eine mikro-prozessorgesteuerte Regelung auf
Basis einer Pulsweitenmodulation (PWM) garantiert in Verbindung mit
digitaler Signalprozessortechnik und extrem schnell pulsierenden IGBTLeistungshalbleitern des Wechselrichters ein an der gesicherten Schiene
anstehendes Spannungssystem von höchster Güte und Verfügbarkeit.
9
Bei Netzstörungen (wie z. B. Stromausfällen) erfolgt die Spannungsversorgung ohne jegliche Unterbrechung für den Verbraucher weiterhin
vom Wechselrichter, der nunmehr seine Energie nicht mehr vom Gleichrichter bezieht, sondern aus der Batterie. Da keinerlei Schalthandlungen
erforderlich sind, ergibt sich für den Verbraucher eine lückenlose
Versorgung.
10
Zur weiteren Erhöhung der Versorgungssicherheit dient insbesonders
bei Einzelanlagen der automatische Bypass, indem er das anliegende
öffentliche Netz, z. B. bei einer Wechselrichterstörung, direkt
und unterbrechungsfrei auf den Verbraucher durchschaltet.
Der automatische Bypass stellt somit für den Verbraucher eine
zusätzliche passive Redundanz dar.
Eine vielseitige Verwendung und einfache Bedienung wird schließlich
durch das eingesetzte grafische LC Display erreicht. Ein Notabschaltkontakt ergänzt die standardmäßige Schnittstellenvielfalt (USB, RS232,
Kommunikationsslot).
11
2.3 TECHNISCHE DATEN
Typenleistung
Protect C.1000 1000 VA (cos φ = 0,8 ind.) 800 W
Protect C.2000 2000 VA (cos φ = 0,8 ind.) 1600 W
Protect C.3000 3000 VA (cos φ = 0,8 ind.) 2400 W
USV-Eingang 1ph~ / N / PE
Nennanschlussspannung 200 / 208 / 220 / 230 / 240 VAC
Gleichrichter Spgs.bereich
(ohne Batteriebetrieb,
176 – 300 VAC
100% Last, cos = 0,8 ind.)
Gleichrichter Spgs.bereich
(ohne Batteriebetrieb,
110 – 300 VAC
50% Last, cos = 0,8 ind.)
Frequenz
50 Hz / 60 Hz
(autom. Erkennung oder manuell)
Frequenztoleranzbereich ±10 %
Stromaufnahme bei Volllast (max.)
Protect C.1000 4,8 / 4,6 / 4,4 A
U
= 220 / 230 / 240 VAC
N
Protect C.2000 8,9 / 8,5 / 8,2 A
U
= 220 / 230 / 240 VAC
N
Protect C.3000 13,1 / 12,5 / 12,0 A
U
= 220 / 230 / 240 VAC
N
Bypass Spannungsbereich 176 VAC – 264 VAC
Netzrückwirkungsfaktor ≥0,99 (THDi <5 %)
Anschluss Kaltgerätestecker
USV-Ausgang
Nennausgangsspannung 200 / 208 / 220 / 230 / 240 VAC ±2 %
Leistungsreduzierung bei 200 VAC 20 % /
bei 208 VAC 10 %
Nennfrequenz 50 Hz / 60 Hz ±0,2 Hz
(Toleranz im Batteriebetrieb oder
freilaufend in Frequenzumrichterbetrieb)
Synchronisierungsbereich 50 Hz / 60 Hz ±10 %
Synchronisierungs-
geschwindigkeit
1 Hz/s
12
Leistungsfaktorbereich 0,3 ind. bis 0,9 kap. bei voller
Leistungsabgabe
Leistungsreduzierung 20 % bis 0,5 kap.
Frequenzumrichterbetrieb 40 % Leistungsreduzierung
(Bypass deaktiviert,
Eingangsfrequenzbereich 40 – 70 Hz)
Spannungsform Sinus, Verzerrung
<3 % THD (lineare Last)
<5 % THD (nichtlineare Last)
Anschluss Kaltgerätesteckdosen
Crestfaktor 3:1
Überlastverhalten bis 105 % kontinuierlich;
>105 % – <110 % für 60 s;
≥110 % – <125 % für 30 s;
≥125 % – 150 % für 10 s;
Wenn Netz vorhanden, anschließend
automatische Umschaltung auf
integrierten Bypass in <4 ms
(Rückschaltung bei abklingender
Überlast = Last <70 %)
Überlastverhalten Bypass Bis 125 % kontinuierlich
>125 % – 150 % 10 min.
Kurzschlussverhalten 3 x IN für 100 ms
Batterie
Überbrückungszeit
Gekoppelte
Batteriemodule
cos = 0,8 ind. / 100 % geladene Batterie
C.1000 C.2000 C.3000
mit integrierter Batterie 4,5 min. 7 min. 3,5 min.
1 zus. Batteriemodul 25 min. 38,5 min. 21 min.
2 zus. Batteriemodule 51 min. 70 min. 45 min.
Batteriecheck
(programmierbar)
täglich, wöchentlich, monatlich
Nenngleichspannung (Zwischenkreis)
Protect C.1000 36 VDC
Protect C.2000 96 VDC
Protect C.3000 96 VDC
Batterieladestrom (max.) 1 ADC
13
Batterietyp
verschlossene Bleibatterie (VRLA)
Protect C.1000
Protect C.2000
Protect C.3000
12 V 7 Ah x 3
12 V 7 Ah x 8
12 V 7 Ah x 8
Protect C.1000 BP 12 V 7 Ah x 3 x 2
Protect C.2030 BP 12 V 7 Ah x 8 x 2
Aufladezeit (auf 90 %
der Nennkapazität)
~ 8 h (USV mit interner Batterie)
~ 24 h (mit 1 Batterieerweiterung)
~ 40 h (mit 2 Batterieerweiterungen)
Kommunikation
Schnittstellen RS232 SUB-D (9-polig), USB
Zusätzlich: Kommunikationsslot
für Erweiterungen (z. B. Relaiskarte,
SNMP (Pro), ...)
Fernabschaltkontakt potenzialfrei (wahlweise als Öffner oder
Schließer programmierbar)
Shutdown Software
auf CD
„CompuWatch“ für alle gängigen
Betriebssyteme, u. a. Windows, Linux,
Mac, Unix, Novell, Sun
Allgemeine Daten
Klassifikation VFI SS 111 gem. IEC 62040–3
Dauerwandlertechnologie (INV / BATT)
VFI SS 311 gem. IEC 62040–3
ECO-Betriebsart
Volllast Wirkungsgrad
(AC-AC / DC-AC)
Protect C.1000 ≥87 % / ≥85 %
Protect C.2000 ≥88 % / ≥85 %
Protect C.3000 ≥88 % / ≥85 %
Volllast Wirkungsgrad
(ECO / Transferzeit <10 ms)
(ökonomischer Betrieb)
Eigengeräusch
(1 m Abstand)
Protect C.1000 ≥93 %
Protect C.2000 ≥94 %
Protect C.3000 ≥94 %
Protect C.1000 ≤44 dB (A)
Protect C.2000 ≤49 dB (A)
Protect C.3000 ≤49 dB (A)
Kühlart Fremdkühlung durch
drehzahlveränderliche Lüfter
Betriebstemperaturbereich
0 °C bis 45 °C
Empfohlen: +15 °C bis +25 °C
(batteriesystembedingt)
Lagertemperaturbereich -15 °C bis +60 °C (USV)
0 °C bis +35 °C (Batterie)
14
Luftfeuchtigkeit 0 – 95 % (ohne Betauung)
Aufstellhöhe Bis 1000 m bei Nennleistung
Bei Nutzung oberhalb von
1000 m NN ergibt sich eine
Leistungsminderung wie folgt:
Höhe (m) 1000 1500 2000 2500 3000
Leistung (%) 100 95 90 85 80
Schutzart
Verbraucherabgänge Protect C.1000
Display Grafik LC-Display, Auflösung: 128 x 64 Pixel
Gehäusefarbe Blackline
Gewichte
Abmessungen
B x H x T (netto)
IP20
4 x IEC 320 C13
Protect C.2000
Protect C.3000 4 x IEC 320 C13
Sprachen: DE / EN / ES / FR / RU
zus. 3 LEDs zur Betriebsanzeige
(netto / brutto)
Protect C.1000 13 kg / 15 kg
Protect C.1000 BP 18 kg / 19 kg
Protect C.2000 31 kg / 33 kg
Protect C.3000 31 kg / 33 kg
Protect C.2030 BP 44 kg / 46 kg
Protect C.1000 145 mm x 220 mm
Protect C.1000 BP 145 mm x 220 mm
Protect C.2000 192 mm x 347 mm
Protect C.3000 192 mm x 347 mm
Protect C.2030 BP 192 mm x 347 mm
6 x IEC 320 C13
+1 x IEC 320 C19
+1 Festanschluss
über Klemmstein
x 400 mm
x 400 mm
x 460 mm
x 460 mm
x 460 mm
15
Abmessungen
B x H x T (brutto)
(Verpackung)
Protect C.1000 240 mm x 330 mm
x 495 mm
Protect C.1000 BP 300 mm x 330 mm
x 500 mm
Protect C.2000 330 mm x 475 mm
x 590 mm
Protect C.3000 330 mm x 475 mm
x 590 mm
Protect C.2030 BP 330 mm x 475 mm
x 590 mm
Richtlinien Der Protect C entspricht der Produktnorm
EN 62040. Das CE-Zeichen am Gerät
bestätigt die Einhaltung der EG-Niederspannungsrichtlinie 2014 / 35 / EU sowie
der EMV-Richtlinie 2004 / 108 / EG für
elektromagnetische Verträglichkeit, wenn
die in der Betriebsanleitung beschriebenen
Installationsanweisungen befolgt werden.
Für 2014 / 35 / EU Niederspannungsrichtlinie
Referenznummer
EN 62040-1: 2008
Für 2004 / 108 / EG EMV-Richtlinie
Referenznummer
EN 62040-2: 2006 Klasse C1
16
3. SICHERHEIT
3.1 ALLGEMEINE SICHERHEITSHINWEISE
Lesen Sie diese Betriebsanleitung, bevor Sie die USV Protect C und
deren externe Batteriemodule (Sonderzubehör) das erste Mal in Betrieb
nehmen, und beachten Sie die Sicherheitshinweise!
Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand sowie
bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung
der Betriebsanleitung! Beseitigen Sie umgehend Störungen, welche die
Sicherheit beeinträchtigen können.
In dieser Anleitung werden folgende Piktogramme benutzt:
Hinweis Gefahr!
Bei Gefahr für Leib und Leben des Bedieners.
Hinweis Achtung!
Bei Verletzungsgefahr sowie Gefährdung von Gerät und Geräteteilen.
Hinweis Information!
Nützliches und Wichtiges für den Betrieb der USV und deren externe
Batteriemodule (Sonderzubehör).
17
3.2 SICHERHEITSHINWEISE FÜR PROTECT C
Dieses Kapitel enthält wichtige Anweisungen für die USV Protect C
und deren externe Batteriemodule (Sonderzubehör), die bei Montage,
Betrieb und Wartung der unterbrechungsfreien Stromversorgung sowie
der Batteriesysteme (intern und ggfs. auch extern) befolgt werden müssen.
Die USV steht unter Spannung, die gefährlich sein kann. Das Gerät darf
nur durch ausgebildetes Fachpersonal geöffnet werden. Reparaturen dürfen nur von qualifizierten Kundendienstmitarbeitern durchgeführt
werden!
Der Ausgang kann unter Spannung stehen, auch wenn die USV nicht an
die Netzversorgung angeschlossen ist, da die USV eine eigene interne
Stromversorgung besitzt (Batterie)!
Das Gerät muss aus Gründen des Personenschutzes ordnungsgemäß
geerdet werden!
Der Protect C darf nur mit einer VDE-geprüften Netzanschlussleitung
mit Schutzleiter (im Lieferumfang enthalten) an 200 V / 208V / 220 V /
230 V / 240 V-Wechselspannungsnetzen mit Schutzerdung betrieben
bzw. angeschlossen werden.
Verbrennungsgefahr!
Die Batterie weist hohe Kurzschlussströme auf. Falscher Anschluss
oder Fehler beim Freischalten können zum Schmelzen der Steckerverbindungen, zu Funkenschlag und zu schweren Verbrennungen führen!
Das Gerät ist mit einem Warnsignal ausgerüstet, das ertönt,
wenn die Batteriespannung des Protect C erschöpft ist, oder
wenn die USV nicht im Normalzustand arbeitet (siehe auch
Kapitel 9.1.1, Alarm- / Fehlermeldungen, Seite 49).
18
Beachten Sie für die dauerhafte Betriebssicherheit und für ein sicheres
Arbeiten mit der USV und den Batteriemodulen (Sonderzubehör) folgende Sicherheitshinweise:
Die USV nicht auseinander nehmen!
(Innerhalb der USV befinden sich keine Teile, die einer regelmäßigen
Wartung bedürfen. Beachten Sie, dass bei Eingriff in das Gerät der
Gewährleistungsanspruch erlischt!)
Das Gerät nicht im direkten Sonnenlicht oder in der Nähe von Heiz-
quellen aufstellen!
Das Gerät ist zur Aufstellung in beheizten Innenräumen vorgesehen.
Die Gehäuse nicht in der Nähe von Wasser oder übermäßig feuchter
Umgebung aufstellen!
Wird die USV aus kalter Umgebung in den Aufstellungsraum ge-
bracht, kann Betauung auftreten. Vor Inbetriebnahme muss die USV
absolut trocken sein. Deshalb eine Akklimatisationszeit von mindestens zwei Stunden abwarten.
Niemals Netzeingang und USV-Ausgang miteinander verbinden!
Dafür Sorge tragen, dass keine Flüssigkeiten oder Fremdkörper in
die Gehäuse gelangen!
Die Be- und Entlüftungsöffnungen des Gerätes nicht versperren!
Darauf achten, dass z. B. Kinder keine Gegenstände in die Belüftungsöffnungen stecken!
Keine Haushaltsgeräte, wie zum Beispiel Haartrockner, an die USV
anschließen! Vorsicht auch bei Betrieb mit motorischen Lasten.
Eine Rückspeisung in den Wechselrichter, z. B. durch kurzzeitigen
generatorischen Betrieb der Last, muss zwingend vermieden werden.
Der Netzanschluss sollte sich in der Nähe des Gerätes befinden und
leicht zugänglich sein, um ein Freischalten vom WechselstromEingang oder das Herausziehen des Steckers zu vereinfachen!
Netzanschlussleitung während des Betriebs nicht von der USV oder
aus der Steckdose der Hausinstallation (Schutzkontaktsteckdose)
abziehen, da sonst die Schutzerdung der USV und aller angeschlos-
senen Verbraucher aufgehoben wird.
Stromschlaggefahr!
Selbst nach Freischalten der Netzspannung bleiben die Bauteile im
Innern der USV an der Batterie angeschlossen und können daher
Stromschläge verursachen. Deshalb vor Wartungs- oder Pflegearbeiten
unbedingt auch den Batteriekreis unterbrechen!
19
Batterieaustausch und Wartung müssen von einer Fachkraft durchgeführt oder zumindest beaufsichtigt werden, die sich mit Batterien und
den notwendigen Vorsichtsmaßnahmen auskennt!
Unbefugte von den Batterien fernhalten!
Beim Austausch der Batterien folgendes beachten: Verwenden Sie
ausschließlich identische, wartungsfreie, verschlossene Bleibatterien
mit den Daten der Originalbatterien.
Explosionsgefahr!
Batterien nicht in offenes Feuer werfen.
Batterien nicht öffnen oder beschädigen (frei gewordener Elektrolyt ist
schädlich für Haut und Augen und kann giftig sein!)
Batterien können Stromschläge und hohe Kurzschlussströme
verursachen.
Treffen Sie daher folgende Vorsichtsmaßnahmen, wenn Sie mit
Batterien arbeiten:
Legen Sie Uhren, Ringe und andere Gegenstände aus Metall ab!
Verwenden Sie nur Werkzeug mit isolierten Griffen!
Verbraucher nicht über den USV-Hauptschalter ein- und ausschalten.
Auf den Einsatz von Schaltleisten mit zentralem Ein-/Ausschalter zur
Vermeidung von Einschaltstromspitzen verzichten.
Schalten Sie die USV „AUS“, wenn Sie diese längere Zeit nicht benutzen
wollen. Wenn Ihre Firma jeden Abend spannungsfrei geschaltet wird,
muss der Protect C allabendlich ausgeschaltet werden, da sich sonst die
Batterie entlädt. Eine häufig wiederkehrende vollständige Entladung der
Batterie sollte im Hinblick auf deren Gebrauchsdauer vermieden werden!
Schalten Sie zur Sicherheit Ihrer Person die USV niemals ohne
vorherige Erdung des Gehäuses bzw. ordnungsgemäß vollzogener
Netzanbindung ein!
20
3.3 CE-ZERTIFIKAT
4. EINRICHTEN UND BETRIEB
4.1 AUSPACKEN UND BETRIEB
Das Gerät wurde vollständig getestet und geprüft. Obwohl die
Verpackung und der Versand des Gerätes mit der üblichen Sorgfalt
erfolgten, können Transportschäden nicht völlig ausgeschlossen
werden.
Ansprüche aufgrund von Transportschäden sind grundsätzlich
gegenüber dem Transportunternehmen geltend zu machen!
Prüfen Sie daher bei Erhalt den Versandbehälter auf Schäden. Wenn
nötig, bitten Sie das Transportunternehmen, die Waren zu prüfen, und
nehmen Sie den Schaden in Anwesenheit des Mitarbeiters des Transportunternehmens auf, um ihn innerhalb von acht Tagen ab Lieferung
über den AEG-Repräsentanten bzw. -Händler zu melden.
Überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit:
PROTECT C mit 1000, 2000 oder 3000 VA
Netzanschlussleitung mit Schutzkontaktstecker
2 Geräteanschlussleitungen (10 A)
(beim C.3000 1x10 A und 1x16 A)
USB Kommunikationsleitung
Management Software „CompuWatch“ auf CD
Betriebsanleitung
Externe Batteriemodule umfassen folgenden Lieferumfang:
Externe Batterieeinheit
Spezielle Batterieanschlussleitung
Abweichungen bitten wir unserer Hotline (s. Seite 7) zu melden.
Die Originalkartonage bietet wirkungsvollen Schutz gegen Stoß und
sollte zum sicheren späteren Transport aufbewahrt werden.
21
22
Um die Gefahr einer Erstickung auszuschließen, halten Sie die
Kunststoffverpackungstüten bitte von Babys und Kindern fern.
Handhaben Sie die Komponenten mit Vorsicht. Bedenken Sie insbesondere deren Gewichte. Ziehen Sie speziell bei den 2 und 3 kVA Modellen
sowie ggf. deren externen Batterieeinheiten u. U. eine zweite Person
hinzu.
4.2 AUFSTELLUNGSORT
Der Protect C ist für die Aufstellung in geschützter Umgebung ausgelegt.
Berücksichtigen Sie bei der Aufstellung des Gerätes Faktoren wie ausreichende Belüftung und angemessene Umgebungsbedingungen.
Der Protect C ist luftgekühlt. Versperren Sie die Be- und Entlüftungsöffnungen nicht!
Die USV und deren externe Batteriemodule sollten vorzugsweise bei
Raumtemperatur (zwischen 15 °C und 25 °C) betrieben werden.
Stellen Sie die Geräte in einem Raum auf, der trocken, relativ staubfrei
und frei von chemischen Dämpfen ist.
Stellen Sie sicher, dass keine magnetischen Speichermedien in der Nähe
des Protect C gelagert und/oder betrieben werden.
Überprüfen Sie auf dem Typenschild, ob die Spannungs- und
Frequenzangaben mit denen für Ihre Verbraucher geltenden Werte
übereinstimmen.
5. ÜBERSICHT ANSCHLÜSSE, BEDIEN-/ANZEIGEELEMENTE
5.1 VORDERANSICHT
Protect C.1000 Protect C.2000 Protect C.3000
23
Protect C.1000 BP Protect C.2030 BP
24
5.2 RÜCKSEITIGE ANSICHT (ANSCHLÜSSE)
Protect C.1000
Protect C.2000
Protect C.3000
1. Netzanschluss (USV-Eingang)
r
A
2. Netzeingangssicherungsautomat
3. Überwachte(
) Lüfter mit intelligenter Drehzahlregulierung
(Achtung: 100 mm Mindestfreiraum hinter dem Lüfter zum
freien Ausblasen beachten)
4. RS232 Kommunikationsschnittstelle
(SUB-D9 Buchse)
5. USB Kommunikationsschnittstelle
6. Notabschaltkontakt (EPO) Emergency Power Off
Wahlweise konfigurierbar als Öffner oder Schließer
7. Kommunikationsslot für optionale Erweiterungskarten:
Relaiskarte, Karte für Fern Ein-/ Aus, SNMP, …
Die USB und RS232 Kommunikationsschnittstelle schließen
einander aus, d.h. entweder USB oder RS232. Der
Kommunikationsslot ist hingegen dual-monitorfähig, d. h.
kann parallel zur USB oder RS232 Schnittstelle genutzt
werden.
8.
nschluss für externe Batterieerweiterung
9. Verbraucheranschlüsse (USV-Abgänge)
IEC 320 C13 (10 A)
10. Getrennte Absicherung der Laststromkreise beim
PROTECT C.3000
11. Verbraucheranschluss PROTECT C.3000 (USV-Abgang)
IEC 320 C19 (16 A)
12. Verbraucheranschluss PROTECT C.3000 (USV-Abgang)
über Klemmleiste
25
26
6. INBETRIEBNAHME
6.1 AUFSTELLUNG
Beim Aufstellen der USV-Anlage und deren externen Batterieeinheiten
(Sonderzubehör) ist folgendes zu beachten:
Die Auflagefläche muss glattflächig und zur Vermeidung von Vibratio-
nen und Stößen ausreichende Festigkeit und Stabilität aufweisen.
Achten Sie auf ausreichende Tragfähigkeit, insbesondere beim Ein-
satz in Verbindung mit externen Batterieeinheiten (Sonderzubehör).
Stellen Sie die Einheiten so auf, dass ausreichende Luftzirkulation
gewährleistet ist. An der Rückseite ist ein Freiraum von mindestens
100 mm zu Belüftungszwecken einzuhalten. Zuluftöffnungen an der
Vorderseite sowie seitlich des Gerätes nicht versperren.
Hier ist ein Freiraum von mindestens 50 mm einzuhalten.
Externe Batterieeinheiten so anordnen, dass seitliche Zuluftöffnungen
der USV-Anlage nicht abgedeckt werden. Zur Wahrung maximaler
mechanischer Stabilität sollte von einer direkten Aufstellung der externen Batterieeinheit(en) oberhalb oder unterhalb der USV-Anlage abgesehen werden.
Extreme Temperaturen vermeiden! Um die Gebrauchsdauer der
Batterien zu maximieren, ist eine Umgebungstemperatur von 15 °C
bis 25 °C zu empfehlen. Die Einheiten nicht direkter Sonneneinstrahlung aussetzen oder in der Nähe anderweitiger Wärmequellen,
wie z. B. Heizkörper, betreiben.
Einheiten vor äußeren Einwirkungen (insbesondere Feuchtigkeit und
Staubeinwirkung) schützen. Beachten Sie diesbzgl. auch die Hinweise
im Kapitel 3.2, Seiten 17 bis 19 dieser Betriebsanleitung.
Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird,
oder wenn die Raumtemperatur plötzlich abfällt, kann es zu Feuchtigkeitsniederschlag im Inneren des Gerätes kommen. Lassen Sie das
Gerät zur Vermeidung einer Kondensationsbildung 2 Stunden lang
stehen, bevor Sie es einschalten.
6.2 ERWEITERUNG DURCH EXTERNE BATTERIEMODULE
Durch den Anschluss externer Batteriemodule besteht die Möglichkeit,
längere Überbrückungszeiten zu erzielen. Verbinden Sie hierzu
ausschließlich folgende Produkte miteinander:
Protect C.1000 mit Protect C.1000 BP
Protect C.2000 mit Protect C.2030 BP
Protect C.3000 mit Protect C.2030 BP
Protect C mit 1 Batterieerweiterung
Abb.: Protect C.1000 und Protect C.1000 BP
27
1. Überprüfen Sie die korrekte Zusammengehörigkeit von
USV und Batterieeinheit (die Gehäuse müssen z. B. von
den Abmessungen her identisch sein).
2. Verbinden Sie mit der beiliegenden Batterieanschlussleitung
die entsprechenden Batteriekonnektoren gemäß obiger
Abbildung. Achten Sie beim Anschluss darauf, dass die
Stecker zügig und fest in die Batteriekonnektoren eingesteckt
werden. Fixieren Sie die Steckerteile abschließend mit den
seitlichen Schrauben.
3. Ändern Sie im Menüpunkt „Einstellungen“ unter „Externe
Batteriemodule“ die Anzahl auf <1> (s. a. Seite 43).
28
Protect C mit 2 Batterieerweiterungen
Abb.: Protect C.1000 und Protect C.1000 BP
1. Überprüfen Sie die korrekte Zusammengehörigkeit von
USV und Batterieeinheit (die Gehäuse müssen z. B. von
den Abmessungen her identisch sein).
2. Verbinden Sie mit den beiliegenden Batterieanschlussleitungen die entsprechenden Batteriekonnektoren gemäß obiger
Abbildung. Achten Sie beim Anschluss darauf, dass die
Stecker zügig und fest in die Batteriekonnektoren eingesteckt
werden. Fixieren Sie die Steckerteile abschließend mit den
seitlichen Schrauben.
3. Ändern Sie im Menüpunkt „Einstellungen“ unter „Externe
Batteriemodule“ die Anzahl auf <2> (s. a. Seite 43).
6.3 NETZANSCHLUSS
Überprüfen Sie die Kompatibilität der USV Nenneingangsspannung
mit der für Ihr Land geltenden Nennspannung. Die sich USV-seitig
automatisch einstellende Ausgangsspannung richtet sich nach
der Höhe der anliegenden Nenneingangsspannung. Änderungen
auf 200 VAC, 208 VAC, 220 VAC, 230 VAC oder 240 VAC können
jederzeit manuell über das Bedientableau vorgenommen werden.
29
Um eine korrekte Funktionsweise der USV und ihrer Zusatzeinrichtungen zu gewährleisten, ist es notwendig, die Netzleitung mit einer entsprechenden Vorsicherung zu versehen. Bei allen Modellen der Protect
C Baureihe erfolgt der Anschluss über die mitgelieferte Netzanschlussleitung an einer handelsüblichen Schutzkontaktsteckdose. Achten Sie
auf eine ausreichende Dimensionierung der Sicherung in Ihrer Unterverteilung. Insbesondere der Protect C.3000 benötigt eine eigene Absicherung mit 16 A. Stecken Sie den Schutzkontaktstecker der Netzanschlussleitung zunächst noch nicht in die dafür vorgesehene Schutzkontaktsteckdose.
6.4 VERBRAUCHERANSCHLUSS
Bevor Sie den Anschluss der Verbraucher an die USV vornehmen,
kontrollieren Sie bitte, dass die angegebene Nennleistung auf dem
Typenschild größer oder gleich ist wie die Summe der Verbraucherleistungen. Verbinden Sie die vorgesehenen Verbraucher mit den Abgängen Ihrer USV. Verwenden Sie hierfür die beiliegenden Verbraucheranschlussleitungen. Ihre Verbraucher lassen Sie zunächst in ausgeschaltetem Zustand. Sollten weitere Verbraucheranschlussleitungen erforderlich
werden, kontaktieren Sie bitte Ihren Fachhändler.
Im Fall eines gemeinsamen Verteilerschrankes (Stromkreise sowohl mit
Netz- wie auch USV-Spannung), kennzeichnen Sie jeden Stromkreis mit
der jeweiligen Speisung (Netz oder USV).
Die Verbraucherlast der USV sollte die spezifizierte Nennlast des
Gerätes zu keinem Zeitpunkt übersteigen. Kommt es dennoch zu einer
Geräteüberlast, leuchtet die rote LED Störung auf, begleitet von einem
Signalton. Die Versorgung der angeschlossenen Verbraucher bleibt,
abhängig von der Höhe der Überlast, für eine bestimmte Zeit weiterhin
gegeben, jedoch muss die angeschlossene Last umgehend reduziert
werden. Ein Nichtbeachten des Zustands „Geräteüberlast“ kann zu
einem totalen Verlust der USV-Funktionen führen!
Vermeiden Sie auch kurzfristige Geräteüberlastungen, wie sie z. B.
durch Anschluss eines Laserdruckers oder eines Laserfaxgerätes
entstehen können. Schließen Sie keine Haushaltsgeräte oder Werkzeugmaschinen an die USV an.
30
Niemals zusätzliche Verbraucher an die USV anschließen oder
zuschalten, wenn Netzausfall vorliegt, d.h. die USV im Notstrombetrieb
arbeitet!
In der Regel sollte, wenn im Normalbetrieb niemals Überlast aufgetreten
ist, es auch im Batteriebetrieb zu keiner Überlast kommen.
Ein Aufleuchten der LED Störung in Verbindung mit einem Signalton
weist auf eine abschaltende Störung hin. Folgen Sie den Anweisungen
in Kapitel 9.1.!
Kontrollieren Sie abschließend den festen Sitz der im Notabschaltstecker befestigten Drahtbrücke und ziehen Sie die beiden
äußeren Schrauben des Steckerteils fest an (s. a. Seite 24, Pos. 6).
Möchten Sie die Funktion der Notabschaltung nutzen, so fahren Sie
zunächst mit Kapitel 8.4 auf Seite 48 fort.
Die verbaute Notabschaltung dient lediglich der Abschaltung der USV
Spannung. Dies geschieht auf elektronischem Wege und entspricht nicht
einer NOT-HALT-Einrichtung gemäß DIN EN ISO 13850.
7. BETRIEB UND BEDIENUNG
7.1 ERSTINBETRIEBNAHME
7.1.1 USV EINSCHALTEN
Stecken Sie den Schutzkontaktstecker der Netzanschlussleitung in
die dafür vorgesehene vorschriftsmäßig abgesicherte Schutzkontaktsteckdose Ihrer Unterverteilung. Es erfolgt automatisch die Versorgung
der USV mit Spannung aus dem öffentlichen Netz.
Die USV startet mit der Initialisierungsphase, angezeigt durch ein
für 5 Sekunden eingeblendetes AEG Logo. Danach erscheint
(bei der Erstinbetriebnahme auf Englisch) nachstehende Meldung:
UPS On
Die invertiert dargestellte Befehlsaufforderung „UPS On“ bestätigen
Sie nun durch Drücken der Taste „ENTER“. Halten Sie die Taste für
ca. 1 Sekunde gedrückt. Die USV synchronisiert sich und nimmt nach
wenigen Sekunden den Normalbetrieb auf. Das Display wechselt zur
USV Status - Anzeige.
Erfolgt für 5 Minuten keinerlei Tastenbetätigung, wechselt die
Anzeige automatisch zur USV Status-Anzeige. Rückkehr durch
Tastendruck „▲“.
USV Ein
31
7.1.2 USV AUSSCHALTEN
UPS Off
Confirm: yes
no
Befindet sich die USV in Betrieb, kann ausgehend vom Basisfenster
„USV Status“ durch Betätigung der Taste „▲“ obiger Befehl aufgerufen
werden. Nach erneuter Bestätigung des Befehls schaltet sich die USV
dann aus bzw. auf Bypass (je nach gewählter Voreinstellung).
USV Aus
Befehl bestätigen:
ja
nein
32
Zum leichteren Wiederauffinden dieses Menüpunktes „USV einschalten“
bzw. „USV ausschalten“ wird über der Taste „▲“ das Symbol
eingeblendet.
7.2 BEDIENTABLEAU
7.2.1 ÜBERBLICK
Wesentliches Merkmal des Bedientableaus ist dessen grafisches
LC Display mit Klartextanzeige. Im unteren Bereich befinden
sich 4 Tasten zur Menü-navigation, der obere Bereich beinhaltet
zusätzlich 3 verschiedenfarbige LEDs.
Abb.19: Display(standard)anzeige „USV Status“
7.2.2 INDIKATOREN (LED ANZEIGEN)
Die Indikatoren (LEDs) geben u. a. folgende Stati wieder:
Anzeige Status Beschreibung
Rot (blinkend) Warnung
Rot
Systemfehler
(permanent leuchtend)
Gelb und Grün
Batteriebetrieb
(permanent leuchtend)
Grün
(blinkend)
Grün
(permanent leuchtend)
Bypassbetrieb /
ECO-Betrieb
Normalbetrieb
(Dauerwandler)
33
7.2.3 BEDIENTASTEN (NAVIGATION)
Die 4 Tasten zur Navigation beinhalten die folgenden Funktionen:
„▲“ Taste: durch Drücken dieser Taste scrollen Sie in den
Menüebenen nach oben bzw. verändern den
einzustellenden Wert.
Drücken Sie diese Taste während der Statusanzeige,
so gelangen Sie zu dem Menüpunkt „USV ein-
bzw. ausschalten“
„▼“ Taste: durch Drücken dieser Taste scrollen Sie in den
Menüebenen nach unten bzw. verändern den
einzustellenden Wert.
„ENTER“ Taste: kurze Betätigung dieser Taste wählt den
entsprechenden Menüeintrag aus. Zur Bestätigung
und Speicherung eines eingestellten Menüpunktes
im Menü „Einstellungen“ halten Sie diese Taste
für mindestens 1 Sekunde gedrückt.
„ESC“ Taste: Drücken Sie diese Taste zur Rückkehr zur vorherigen
Menüebene, ohne dass Sie Einstellungen verändern
möchten. Drücken Sie diese Taste während der
Statusanzeige, so gelangen Sie zum Hauptmenü.
Weiterhin können Sie durch Drücken einer beliebigen Taste einen
Hinweis-Warnton vorübergehend deaktivieren.
Erfolgt keine Tastenbetätigung, kehrt die Anzeige automatisch nach
5 Minuten wieder zur Standardanzeige zurück. Wollen Sie eine aufgerufene Anzeige im Messwerte - Menü „einfrieren“, so drücken
Sie für ca. 3 Sekunden gleichzeitig die Tasten „▲“ und „▼“.
Ein kleiner Schlüssel im oberen rechten Displaybereich signalisiert
diese Einstellung. Eine erneute gleichzeitige Betätigung dieser
beiden Tasten für ca. 3 Sekunden hebt diese Einstellung wieder auf.
34
7.3 DISPLAY (HAUPTMENÜ)
Das Hauptmenü erreichen Sie durch Drücken der Taste „ESC“.
Hauptmenü der LCD Anzeige
(links die voreingestellte englische, rechts die deutsche Version)
Die nachstehenden Abbildungen zeigen ausschließlich die Displaydarstellung auf Deutsch (Umstellung siehe Kapitel 7.3.6 auf Seite 41ff.
„Settings“ („Einstellungen“)).
7.3.1 USV STATUS-ANZEIGE
Das Statusfenster wird aufgerufen, indem Sie im Hauptmenü mit den
Tasten „▲“ oder „▼“ zum Menüpunkt „USV Status“ navigieren (Zeile
wird dabei invertiert dargestellt) und anschließend die „ENTER“ Taste
betätigen (autom. Anzeige nach 5 min.).
Die USV Status – Anzeige unterteilt sich in mehrere Abschnitte mit
folgenden abrufbaren Informationen:
Zusammenfassende Anzeige aller anwenderrelevanten Ein- und
Ausgangsparameter, einschließlich der Info über den Betriebsstatus,
der aktuellen Auslastung und aktuell verfügbaren Batteriekapazität
Mitteilungen und Alarmmeldungen (s. a. Kap. 9.1.1 auf S. 49 ff.)
Batterieanzeige mit Statusfenster und Ladezustand
Teil 1 der USV Status-Anzeige
35
Das Display zeigt mittig im oberen Bereich den aktuellen USV Status an.
Finden Sie im Folgenden eine Aufstellung der verwendeten Symbole
und deren Bedeutung:
Anzeige Status
USV befindet sich im Normal-
/
Dauerwandlerbetrieb. Netz ist vorhanden
und innerhalb des akzeptierten
Toleranzfensters
(Betriebsart:
„Beste Leistung“).
USV in Batteriebetrieb.
USV versorgt die Verbraucher über
den integrierten Bypass.
USV arbeitet im Frequenzwandlermodus.
USV befindet sich in Betriebsbereitschaft
(Standby Mode). Keine Ausgangsspannung. Bypass deaktiviert.
(USV) arbeitet in der Betriebsart
„ökonomisch“ (ECO Betrieb).
36
A
USV führt aktuell einen Batterietest durch.
nzeige für 10 Sekunden nach erfolgreich
durchgeführtem Batterietest.
USV meldet fehlerhaftes bzw. nicht
angeschlossenes Batteriesystem.
USV ist überlastet.
USV zeigt kritischen Fehler und hat den
USV Ausgang abgeschaltet.
Genereller USV Alarm. Details ersichtlich
aus den Alarmmeldungen und Einträgen
im Ereignisprotokoll.
37
Mitteilungen und Alarmmeldungen
Teil 2 der USV Status - Anzeige erreichen Sie nach Drücken der
Taste „▼“ und beinhaltet aktuelle Mitteilungen und ggf. anstehende
Alarmmeldungen. Jede Mitteilung bzw. jeder Alarm wird in einem
eigenen Fenster dargestellt und sequentiell durch Drücken der
Taste „▼“ aufgerufen.
Stehen keine Informationen an, so erscheint die Meldung:
„Keine Alarmmeldungen“.
Ereignisse werden ausschließlich im „Ereignisprotokoll“ (eigener
Menüpunkt) mit Datum und Uhrzeit aufgelistet und gespeichert.
Teil 3 der USV Status-Anzeige beinhaltet die Information über den
Batteriestatus, wiederum erreichbar nach Drücken der Taste „▼“.
Batteriestatusanzeige Beschreibung
Batterieladung Batterien werden aktuell mit
Batterieerhaltungsladung Batterien werden aktuell mit
Batterieentladung Batterien werden aktuell entladen,
Batterie getrennt Batteriesystem nicht verfügbar,
konstantem Strom geladen.
konstanter Spannung versorgt.
z. B. aufgrund eines anstehendes
Netzausfalles.
da z. B. derzeit nicht kontaktiert.
38
7.3.2 EREIGNISPROTOKOLL
Bis zu 50 Ereignisse werden im USV internen nichtflüchtigen Ereignisspeicher abgelegt. Das zuletzt aufgetretene Ereignis wird zuerst
angezeigt, gefolgt von den weiter zurückliegenden. Jedes Ereignis
wird analog zu den Mitteilungen und Alarm Meldungen in einem
eigenen Fenster angezeigt.
Die Darstellung eines Ereignisses erfolgt jeweils mit Datum und Uhrzeit,
gefolgt von einer Beschreibung in Klartext. Der numerische Code
erleichtert den Verweis zur Fehleranalyse und weiteren Vorgehensweise
im Umgang mit dem aufgetretenen Ereignis (s. a. Kapitel 9.1.1 auf Seite
49ff.). In der unteren rechten Ecke des Displays finden Sie schließlich
die Gesamtanzahl bereits gespeicherter Ereignisse sowie Ihre derzeitige
Position beim Durchscrollen der Fenster. „1/…“ gibt dabei das aktuellste
zuletzt gespeicherte Ereignis wieder (=Startposition beim Aufruf).
Wurden noch keine Ereignisse gespeichert bzw. wurde der Ereignisspeicher gelöscht (s. a. Kapitel 7.3.6 auf Seite 45.), so erscheint die
Meldung: „Keine Ereignisse im Speicher“.
Aufruf des Ereignisspeichers
Das Ereignisprotokoll erreichen Sie, indem Sie durch Drücken der Taste
„ESC“ das Hauptmenü aufrufen und anschließend mit den Tasten „▲“
oder „▼“ zum Menüpunkt „Ereignisprotokoll“ navigieren (Zeile wird dabei
invertiert dargestellt) und anschließend die „ENTER“ Taste betätigen
(Basis
/ Ausgangspunkt ist dabei die USV Status – Anzeige).
Rückkehr zur USV Status - Anzeige durch erneute Betätigung
der „ESC“ Taste (oder automatisch nach 5 Minuten ohne weitere
Tastenbetätigung).
39
A
A
A
7.3.3 MESSWERTE
Durch Aufruf dieses Menüpunktes können Sie sequentiell nachstehende
Messwerte abrufen:
Systemwirkungsgrad [%]
usgang
(Wirk- und Scheinleistung)
usgang
(Strom und Leistungsfaktor)
usgang
(Spannung und Frequenz)
Eingang
(Spannung und Frequenz)
Batterie
(Spannung und Ladezustand)
DC bus (Zwischenkreisspg.) [V]
Externe Batteriemodule
Summierter kWh Verbrauch [kWh]
Beabsichtigen Sie die dauerhafte Anzeige eines bestimmten Messwertes, so können Sie die aufgerufene Anzeige im Messwerte -Menü „einfrieren“. Drücken Sie hierfür für ca. 3 Sekunden gleichzeitig die Tasten
„▲“ und „▼“ bis ein kleiner Schlüssel im oberen rechten Displaybereich
erscheint. Eine erneute gleichzeitige Betätigung dieser beiden Tasten für
ca. 3 Sekunden hebt die Einstellung wieder auf.
[W] & [VA]
[A]
[V] & [Hz]
[V] & [Hz]
[V] & [%]
7.3.4 STEUERUNG
Während des Normalbetriebszustandes können Sie nach Aufruf
diese Menüpunktes die Unterpunkte „Umschaltung auf Bypassbetrieb“,
„Batterietest“ und „Fehlerspeicher löschen“ anwählen.
Es werden abhängig vom jeweiligen Betriebszustand nur die jeweils
möglichen anwählbaren Unterpunkte angezeigt.
40
A
A
„Steuerung“ / Befehl Beschreibung
Umschaltung auf Bypassbetrieb
bzw. Umschaltung auf Normalbetrieb
Batterietest Führt nach Bestätigung Batterietest
Fehlerspeicher löschen Zurücksetzen von Alarmmeldungen
Möglichkeit der
Betriebszustandsänderung
Menüpunkt nur sichtbar, wenn
sich die USV momentan im
Bypass- oder Normalbetriebszustand befindet.
durch. Auf Wunsch jederzeit
bbruch möglich.
Löscht manuell alle aufgelaufenen
larmmeldungen, wie z. B.
Batteriefehler detektiert oder aber
Zwischenkreisspgs.abweichungen.
Bei aktivem Batteriefehleralarm,
wird gleichzeitig auch der Status
des Batterietests zurückgesetzt
auf „nicht getestet“.
7.3.5 IDENTIFIKATION
Durch Aufruf dieses Menüpunktes können Sie sequentiell die Unterpunkte „Typ / Modell“, die „Artikelnummer“, die „Seriennummer“ und schließlich die aktuell aufgespielte „USV Firmware“-Version einsehen.
41
A
A
A
A
A
A
A
7.3.6 EINSTELLUNGEN
Nachstehende Übersicht gibt eine detaillierte Beschreibung der
möglichen Anwendereinstellungen über das USV Bedientableau wieder:
Beschreibung Einstellbare Parameter Voreinstellung
Sprachen
auswahl
nwender
passwort
kustischer
larm
Uhr- und
Datumseinstellung
[Englisch], [Deutsch], [Französisch],
[Spanisch], [Russisch]
nm. Reihenfolge der
Sprachenauswahl abhängig
von aktueller Auswahl.
[aktiv<AAAA>], [inaktiv]
Passwort kann aus Buchstaben A~z
und / oder Zahlen 0~9 bestehen (Anwenderpassworteinstellung = „aktiv“).
nm. Bei nicht korrekt eingegebenem
Passwort erscheint die Meldung
„Passwort ungültig“. Wiederholte
Eingabe nach Drücken einer beliebigen Taste.
[aktiv], [inaktiv]
nm. Die Einstellung wird
unverzüglich vorgenommen und
bleibt dauerhaft gespeichert,
auch z. B. bei einem auftretenden
Netzausfall.
Diese Einstellung unterscheidet
sich völlig vom Feature der
vorübergehenden Alarmunterdrückung. Durch Drücken einer
beliebigen Taste während eines
anstehenden akustischen Alarms
würde dieser zeitweise zwar ebenfalls
unterbunden, würde jedoch erneut
bei Auftreten eines weiteren
auffälligen Ereignisses erneut
ertönen.
Eingabe Tag, Monat, Jahr,
Stunden und Minuten
Datumsformat: tt.mm.jjjj (Deutsch)
Zeit (24h-Anzeige): hh:mm
nm. Datumsformatanzeige abhängig
von ausgewählter Sprache
Englisch
inaktiv
aktiv
15.03.2010
18:00
42
A
A
A
A
A
Beschreibung Einstellbare Parameter Voreinstellung
Steuerung
über serielle
Schnittstelle
usgangs-
spannung
usgangs-
frequenz
larm Niveau
(Überlast)
Funktionsweise /
Betriebsart
Einschalten
ohne Netz
larmmeldung
bei Phasenfehler
[aktiv], [inaktiv]
Kommunikation über RS232, USB
oder Karten im Kommunikationsslot
nur bei Einstellung „aktiv“, ansonsten
eingeschränkte Befehlsentgegennahme nur über das USV eigene
LCD Display.
[200V], [208V], [220V], [230V],
[240V], [automatische Erkennung]
Menüpunkt nur im USV
Betriebsbereitschaftsmodus
(Standby mode) verfügbar.
[50Hz], [60Hz],
[automatische Erkennung]
Menüpunkt nur im USV
Betriebsbereitschaftsmodus
(Standby mode) verfügbar.
[10%], [20%], [30%], ... [100%]
nm. Die Einstellung kann feinfühlig
in 10% Schritten gewählt werden,
sodass frühzeitig eine evtl. Überlastung der USV erkannt wird.
[Beste Leistung (Normalbetrieb)],
[Ökonomisch (ECO-Betrieb)],
[Frequenzumrichterbetrieb]
Menüpunkt „Frequenzumrichterbetrieb“ nur im USV Betriebsbereitschaftsmodus (Standby mode)
verfügbar.
[aktiv] [inaktiv]
USV Start über Batteriespeisung
[aktiv], [inaktiv]
aktiv
automatische
Erkennung
automatische
Erkennung
100%
Normalbetrieb
aktiv
inaktiv
43
A
Beschreibung Einstellbare Parameter Voreinstellung
Externe
Batteriemodule
Batteriekapazität %
für Wiederanlauf
utomatischer
Batterietest
Periodischer
Batterietest
Ein aktivierter automatischer Batterietest wird wiederkehrend entsprechend der Einstellung „Periodischer Batterietest“ ausgeführt. Während
dieses Batterietests wird das Batteriesystem für ca. 10 Sekunden mit
der aktuell anliegenden Last entladen.
Bei einem automatisch durchgeführten Batterietest erfolgt keine
Meldung „USV im Batteriebetrieb“, und auch eine ggf. anstehende
Batterieunterspannungsmeldung während des Batteriesystemchecks
wird unterdrückt.
Ein Batterietest kann nur unter folgenden Bedingungen erfolgen:
USV muss sich im Normalbetrieb befinden.
Es dürfen keine aktiven Alarmmeldungen anstehen.
Das zu testende Batteriesystem muss eine ausreichende
Kapazitätsreserve aufweisen.
Die Eingangsspannung bzgl. des Bypassspannungsfensters
muss sich im Toleranzbereich befinden
Legt die Anzahl der externen
Batterieeinheiten fest
[0%], [10%], [20%], …[100%]
USV Verbraucherzuschaltung erst
nach Erreichen der voreingestellten
Batteriemindestkapazitätsschwelle.
[aktiv], [inaktiv]
[täglich], [wöchentlich], [monatlich] wöchentlich
<0>
0
aktiv
44
A
A
A
Beschreibung Einstellbare Parameter Voreinstellung
Warnung:
Erhöhte
Umgebungstemperatur
Betriebsart
Notabschaltkontakt
kWh Zähler
zurücksetzen
Limitierung
Batteriebetrieb
utomatischer
Wiederanlauf
[aktiv], [inaktiv]
voreingestellte Warnschwelle
bei >40 °C
[Öffner (N.C.)], [Schließer (N.O.)]
Einstellung „Öffner (N.C.)“ bedeutet
eine Abschaltung bei Unterbrechen
der Notabschaltschleife
(Normally Closed).
Einstellung „Schließer (N.O.)“
bedeutet eine Abschaltung bei
Schließen der Notabschaltschleife
(Normally Open).
Menüpunkt nur im USV Betriebsbereitschaftsmodus (Standby mode)
verfügbar.
[nein], [ja]
Bei Auswahl „nein“ keine
Veränderung
Bei Auswahl „ ja“ werden die
aufgelaufenen kWh zurückgesetzt,
Zählerneustart bei aktuellem Zeit- &
Datumseintrag.
5h, 6h, ...14h, 15h, 16h, …999h,
inaktiv
Wird das gewählte Zeitfenster im
USV Batteriebetrieb überschritten,
wird unabhängig vom aktuellen
Batteriespgs.level eine
Unterspgs.meldung ausgegeben,
weitere 30 Minuten später erfolgt
die USV Abschaltung.
[aktiv], [inaktiv]
Einstellung „aktiv“ bedeutet: die USV
usgänge werden nach erfolgter
bschaltung, z. B. aufgrund einer
Batterieunterspannung nach
Netzwiederkehr automatisch
wieder zugeschaltet.
aktiv
Öffner (N.C.)
nein
14h
aktiv
45
A
A
Beschreibung Einstellbare Parameter Voreinstellung
utomatischer
Bypass
[aktiv], [inaktiv]
Einstellung „aktiv“ bedeutet:
aktiv
die USV aktiviert nach Anlegen der
Netzspannung automatisch den
internen Bypass und versorgt
unverzüglich die angeschlossenen
Verbraucher, dto. bei „Ausschalten“
der USV
nlauf ohne
Batterie
[aktiv], [inaktiv]
Einstellung „aktiv“ bedeutet: die USV
kann auch ohne eingesetztes
inaktiv
Batteriesystem gestartet werden.
Ereignisspeicher
löschen
Nach Aufruf dieses Menüpunktes
sehen Sie zunächst die Anzahl
bereits gespeicherter Ereignisse.
Eine erneute Betätigung der Taste
„ENTER“ setzt die Anzahl dann auf
„0“ zurück.
LCD Kontrast [-5], [-4], …[-1], [0], [+1], …[+4], [+5] 0
Wiederherstellung der
Werkseinstellungen
[nein], [ja]
Menüpunkt nur im USV Betriebsbereitschaftsmodus (Standby mode)
verfügbar.
nein
Wiederherstellung
Werkseinstellungen:
setzt alle Anwendereinstellungen
auf die Werkseinstellungen zurück
setzt alle anstehenden Befehlsein-
stellungen zurück
löscht den Alarm- und Ereignis-
speicher
nach Bestätigung führt die USV
einen erneuten Initialisierungsprozess durch
Der komplette Reset wird erst nach Freischaltung der USV vollzogen.
Das Überschreiben des USV internen EEPROMs nimmt einige
Zeit in Anspruch. Warten Sie bis auch die Lüfter zum Stillstand
gekommen sind.
46
8. SCHNITTSTELLEN UND KOMMUNIKATION
8.1 COMPUTER-SCHNITTSTELLEN RS232 UND USB
Für die Steuerung der USV und für das komfortable Auslesen von
Statusmeldungen und Messwerten stehen Ihnen verschiedene Schnittstellen zur Verfügung. Das Schnittstellenprotokoll ist ausgerichtet auf
den Betrieb mit der Shutdown und USV Management Software
„CompuWatch“ von AEG. Benutzen Sie zum Anschluss Ihrer USV
an den PC z. B. die dem Lieferumfang beigefügte USB Kommunikationsleitung.
Die USB und die RS232 Kommunikationsschnittstellen schließen einander aus, d.h. entweder USB oder RS232. Belegung der RS232 Sub-D9
Buchse: 2 = TxD; 3 = RxD; 5 = GND.
8.2 KOMMUNIKATIONSSLOT
Auf der Rückseite der USV befindet sich eine Abdeckung (s. Pos. 7
auf Seite 24 ), nach deren Entfernen sich dort zusätzliche, optional
erhältliche Kommunikationskomponenten installieren lassen, z. B.:
Relaiskarte: Einsteckkarte mit Statusmeldungen, realisiert
über potenzialfreie Relaiskontakte (Öffner
oder Schließer). Anschluss über Sub-D9.
Relaiskarte PRO: wie oben, jedoch Belegung programmierbar,
Anschluss über Klemme (240 VAC 1A),
zus. Möglichkeit von Fern Ein-
SNMP Karte: Einsteckkarte zur direkten Einbindung der USV
in das Ethernet-Netzwerk über RJ45 (TCP/IP).
SNMP PRO Karte: wie oben, jedoch zusätzlich Möglichkeit des
Anschlusses und der Managebarkeit externer
Sensorik.
Details entnehmen Sie der jeweiligen Option beiliegenden
Beschreibung. Weitere Karten in Vorbereitung.
Die Benutzung des Kommunikationsslots kann parallel zur Nutzung
der RS232- oder USB-Schnittstelle erfolgen.
/ Aus.
8.3 SHUTDOWN- UND USV MANAGEMENT SOFTWARE
Die speziell für diese Zwecke entwickelte AEG Software „CompuWatch“
kontrolliert kontinuierlich die Netzspeisung und den Zustand der USV.
Im Zusammenspiel mit der „intelligenten“ USV wird sichergestellt, dass
die Verfügbarkeit der EDV Komponenten sowie die Datensicherheit
gewährleistet werden.
Die Shut-Down Software „CompuWatch“ unterstützt diverse
Betriebssysteme, u. a. Windows XP/Vista/7/8, Linux RedHat,
Novell Netware, IBM AIX, HP-UX, SUN Solaris, Mac OS X, ...
Abb.: Beispiel eines Screens von „CompuWatch”
47
Details zur Installation unter den diversen Betriebssystemen entnehmen
Sie dem auf der CD befindlichen Handbuch. Download von Updates
über www.aegps.de
48
8.4 NOTABSCHALTUNG EPO (EMERGENCY POWER OFF)
Alle Geräte der Protect C Baureihe verfügen über einen Anschluss, der
das unverzügliche Abschalten des USV- Ausgangs zum Freischalten
angeschlossener Geräte gestattet und nicht dem Shutdown-Verfahren
der Steuerungs-Software folgt.
Hinweis
Nach Betätigung der Notabschaltung sind die Ausgänge der USV spannungsfrei. Erst nach Quittierung / Rücksetzen des Notabschalters und
manuellem Neustart durch erneutes „USV Ein“ - Schalten gelangt die
USV wieder in den Normalbetriebszustand.
Zur Installation der Notabschaltung verfahren Sie wie folgt:
1. Überprüfen Sie, ob die USV ausgeschaltet ist, ggf. schalten
Sie diese aus.
2. Entfernen Sie das Steckerteil aus dem EPO – Einsatz auf der
Rückseite der USV durch Lösen der 2 äußeren Schrauben
(s. a. Seite 24 Pos. 6).
3. Verbinden Sie einen potenzialfreien Öffner-Kontakt
(Belastbarkeit mindestens 60 VDC / 30 VAC 20 mA) mit
den Pins des Steckerteils
4. Verwenden Sie hierbei eine flexible Leitung mit einem Kabelquerschnitt von min. 0,5 mm
Sie den Stecker wieder auf und arretieren Sie den Einsatz im
Sockel durch Festziehen der äußeren Schrauben.
Hinweis
Möchten Sie anstelle eines Öffnerkontaktes einen Schließerkontakt
einsetzen, so müssen Sie im Hauptmenü „Einstellungen“ die „Betriebsart
Notabschaltkontakt“ auf „Schließer (N.O.)“ setzen.
Die verbaute Notabschaltung dient lediglich der Abschaltung der USV
Spannung. Dies geschieht auf elektronischem Wege und entspricht nicht
einer NOT-HALT-Einrichtung gemäß DIN EN ISO 13850.
2
bzw. max. 2,5 mm2. Stecken
9. PROBLEMBEHANDLUNG
9.1 STÖRUNGEN
Der Protect C setzt detaillierte Fehlermeldungen ab, mit denen Sie
oder das Servicepersonal schnell und präzise auftretende Störungen
lokalisieren und deuten können. Finden Sie nachstehend Verfahrens-/
Lösungsvorschläge zur Behebung des anstehenden Problems.
Sollten Sie keine Lösung des aufgetretenen Problems herbeiführen
können, beenden Sie den gesamten Vorgang, schalten Sie die USV
aus, und trennen Sie die USV vom Netz. Wenden Sie sich in diesem
Falle an unsere Hotline (s. S. 7).
Halten Sie hierbei bitte die Seriennummer des Gerätes und das Kaufdatum bereit. Dort erfahren Sie technische Unterstützung, und es wird
nach Schilderung Ihres Problems über die weitere Vorgehensweise
entschieden.
49
9.1.1 ALARM- / FEHLERMELDUNGEN
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
USV im
Bypassbetrieb
(Anmerkung #169)
USV wurde manuell oder
hat automatisch auf
Bypassbetrieb geschaltet.
Der Verbraucher wird
durch das Bypassnetz
mit Spannung versorgt.
Netzstörungen werden
durch Filterelemente
passiv abgeschwächt,
es erfolgt jedoch keine
aktive Regelung durch
den Wechselrichter,
d. h. ein Netzausfall
würde den direkten
Verlust der
Verbraucherspeisung
bedeuten.
Falls das System automatisch auf Bypassbetrieb wechselte,
kontrollieren Sie, ob
Übertemperatur
Überlast
USV Fehler vorliegt.
50
A
A
r
A
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
USV im
Batteriebetrieb
(Anmerkung #168)
Intermittierender
Signalton
USV hat z. B. aufgrund
eines Netzausfalls auf
Batteriebetrieb geschaltet.
Wechselrichter der USV
speist Verbraucher
über die USV interne
Batterie. Versuchen Sie
die Netzspg. wiederherzustellen (ausgelöste
Sicherung auf der USV
Rückseite / in Ihrer
Unterverteilung;
ggf. Hauselektriker
hinzuziehen).
Batterie getrennt
(Alarm #199)
Kontinuierlicher
Signalton
USV erkennt das
integrierte
Batteriesystem nicht.
Spannung des Batteriesystems nicht im
Toleranzfenster.
Schalten Sie die USV
spannungsfrei, über-
prüfen Sie die korrekte
Verbindung USV und
Batteriesystem. Bleibt
das Problem bestehen,
setzen Sie sich mit
Ihrem Händler in
Verbindung.
Batterieunterspannungswarnung
(Alarm #56)
Intermittierender
Signalton
nstehender Shutdown (Abschaltung)
(Alarm #55)
Intermittierender
Signalton
Verbleibende Überbrückungszeit /
verbleibende Batteriekapazität neigt sich
dem Ende zu und
unterschreitet den USV
intern spezifizierten
Schwellwert.
USV Kommunikation
wird aufgehoben, da
bschaltung der
Ve
braucher in Kürze
bevorsteht. Keine
weitere Mitteilungen
bis Netzwiederkehr.
Warnsignal als letzter
Warnhinweis zur kurz
bevorstehenden Abschaltung. Zeitpunkt
variiert, da abhängig
von anliegender Last
und Anzahl kontaktierter
Batteriemoduleinheiten.
larm wird generiert,
sobald die Batteriekapazität den Wert
0 erreicht. Alle
angeschlossenen
Verbrauchen sollten
zu diesem Zeitpunkt
bereits heruntergefahren sein.
Batterietest
fehlerhaft
(Alarm #191)
Intermittierender
Während des letzten
Tests wurde eine
schwache Batterie
detektiert.
Information ist als Warnhinweis zu verstehen:
Batteriesystem möglichst bald ersetzen.
Signalton
51
A
A
A
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
Service
Batteriesystem
(Alarm #149)
Kontinuierlicher
Signalton
Netzfehler Eingang
(Alarm #59)
Intermittierender
Signalton
C Überspannung
Eingang
(Alarm #6)
Intermittierender
Signalton
C Unterspannung
Eingang
(Alarm #7)
Intermittierender
Signalton
Frequenzabweichung Eingang
(Alarm #8)
Intermittierender
Signalton
Phasenfehler
(Fehler in
Netzanbindung)
(Alarm #194)
Intermittierender
Signalton
Notabschaltung
(Alarm #12)
Intermittierender
Signalton
Fehler im Batteriekreis;
internes Ladeteil wird
deaktiviert.
Netzspannungsversorgung unterbrochen.
Netzspannungsversorgung außerhalb
Toleranz.
Netzspannungsversorgung außerhalb
Toleranz.
Frequenz der Netzspannung außerhalb des
Toleranzbereiches.
Phase und Neutralleiter
am Eingang der USV-
nlage vertauscht.
Der externe Kontakt
zur Notabschaltung
wurde im Einstellungsmenü aktiviert und hat
ausgelöst.
Batteriesystem
checken. Bleibt das
Problem bestehen,
setzen Sie sich mit
Ihrem Händler in
Verbindung.
Betriebszustandsbezogen wechselt die USV
in den Batteriebetrieb
bzw. schaltet ab.
Betriebszustandsbezogen wechselt die USV
in den Batteriebetrieb
bzw. schaltet ab.
Betriebszustandsbezogen wechselt die USV
in den Batteriebetrieb
bzw. schaltet ab.
Betriebszustandsbezogen wechselt die USV
in den Batteriebetrieb
bzw. schaltet ab.
Drehen Sie in diesem
Fall den Schutzkontaktstecker in der Schutzkontaktsteckdose um
180°.
Verbraucherversorgung
durch die USV wird
sofort unterbrochen.
Details siehe Kap. 8.4.
auf Seite 48.
52
A
A
A
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
Überlast Ausgang
(Alarm #25)
Intermittierender
Signalton
DC Überspannung
Batterie
(Alarm #68)
Intermittierender
Signalton
Ladeteilfehler
(Alarm #34)
Kontinuierlicher
Signalton
usgangsseitiger
Kurzschluss
(Alarm #58)
Intermittierender
Signalton
Übertemperatur
Kühlkörper
(Alarm #73)
Intermittierender
Signalton
Überlastung der USV
nlage.
Die Spannung im
Gleichspannungszwischenkreis der
USV hat den DC
Toleranzbereich
überschritten.
Fehler im internen
Batterieladeteil der
USV detektiert.
Die USV hat einen
extrem niederohmigen
„Verbraucher“ detektiert
und als Kurzschluss
gewertet.
Die intern detektierte
Kühlkörpertemperatur
liegt außerhalb des
Toleranzbereichs.
Ggf. Lüfterfehler
(s. a. weiter unten).
Überprüfen Sie am
Display die Auslastung
der USV. Reduzieren
Sie ggf. die Last durch
btrennung eines Teils
Ihrer Verbraucher.
Die USV schaltet zum
Schutz der Verbraucher
den Ausgang unverzüglich ab. Angeschlossene
Last / Lastart ggf.
ungeeignet. Tritt das
Problem während des
Normalbetriebs auf,
setzen Sie sich mit
Ihrem Händler in
Verbindung.
Batterieladeteil wurde
elektronisch deaktiviert.
Setzen Sie sich mit
Ihrem Händler in
Verbindung.
USV versucht den
Kurzschluss zu löschen
und funktioniert als
Konstantstromquelle
(3 x I
N für 100 ms).
Bleibt der Kurzschluss bestehen,
so schaltet die USV
nach 100 ms ab.
Luftzirkulation beachten.
Lüftungsgitter vorne und
hinten nicht versperren.
Ggf. Reinigung
aufgrund erhöhtem
Staubanfall;
Lüfterfunktion prüfen,
ggf. Lüfter tauschen.
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
Lüfterfehler
(Alarm #193)
Kontinuierlicher
Signalton
Schwerwiegender
EEPROM Fehler
(Alarm #53)
Kontinuierlicher
Signalton
Die USV hat einen
oder mehrere nicht
ordnungsgemäß
funktionierende(n)
Lüfter detektiert.
Überprüfung der im
EEPROM abgelegten
Daten fehlerhaft, ggf.
hervorgerufen durch ein
nicht erfolgreich
verlaufendes Firmware
Update (Flash Prozess).
Ggf. Reinigung
aufgrund erhöhtem
Staubanfall;
Lüfterfunktion prüfen,
ggf. Lüfter tauschen.
Setzen Sie sich mit
Ihrem Händler in
Verbindung.
Flash Datei überprüfen,
Flash Prozess danach
erneut durchführen.
Bleibt das Problem
bestehen, setzen Sie
sich mit Ihrem Händler
in Verbindung.
53
54
10. WARTUNG
Der Protect C besteht aus modernen und verschleißarmen Bauelementen. Dennoch ist es empfehlenswert, zur Aufrechterhaltung der ständigen Verfügbarkeit und der Betriebssicherheit, in regelmäßigen Abständen (mindestens jedoch alle 6 Monate) Sichtkontrollen (vor allem Batterie- und Lüfterkontrollen) durchzuführen.
Vorsicht!
Arbeitsbereichabsicherung und die Sicherheitsvorschriften unbedingt
beachten!
10.1 BATTERIE LADEN
Die Batterie wird automatisch durch die Präsenz des Netzes, unabhängig von der Betriebsart, geladen. Die komplette Aufladezeit der Batterie
nach einer längeren Entladezeit hängt insbesondere von der Anzahl
der zusätzlichen externen Batterieeinheiten ab (s. a. Kapitel 2.3. auf
Seite 13).
10.2 KONTROLLEN
Folgende Wartungsarbeiten sollten durchgeführt werden:
Tätigkeit Zyklus Beschrieben in
Sichtkontrolle 6 Monate Kapitel 10.2.1
Batterie-/
Lüfterkontrolle
10.2.1 SICHTKONTROLLE
Bei den Sichtkontrollen ist zu überprüfen, ob ...
mechanische Beschädigungen oder Fremdkörper in der Anlage fest-
gestellt werden können,
leitende Schmutz- oder Staubablagerungen im Gerät vorhanden
sind und
Staubablagerungen zur Beeinträchtigung der Wärmezu- und
-abfuhr führen.
Vorsicht!
Vor der folgenden Maßnahme ist der Protect C spannungsfrei
zu schalten.
6 Monate Kapitel 10.2.2 / 10.2.3
55
Bei sehr starkem Staubanfall sollte das Gerät vorsorglich mit trockener
Pressluft ausgeblasen werden, um einen besseren Wärmeaustausch
zu ermöglichen.
Die Zeitabstände der durchzuführenden Sichtkontrollen hängen in erster
Linie von den örtlichen Aufstellungsgegebenheiten der Geräte ab.
10.2.2 BATTERIEKONTROLLE
Der fortschreitende Alterungszustand des Batteriesystems lässt
sich durch regelmäßige Kapazitätsproben erkennen. Führen Sie
alle 6 Monate, z. B. durch Simulation eines Netzausfalles, Vergleichsmessungen bzgl. der erreichbaren Überbrückungszeit durch. Die Last
sollte hierbei immer den annähernd gleichen Leistungsbedarf aufweisen.
Bei drastisch abfallenden Zeiten gegenüber der vorherigen Messung
kontaktieren Sie bitte unsere Hotline (s. Seite 7).
10.2.3 LÜFTERÜBERPRÜFUNG
Die Lüfter sind regelmäßig auf Staubanfall und auffallend untypische
Geräuschentwicklung zu überprüfen. Bei verstopften Zuluftöffnungen
sind diese zu reinigen, bei ungewöhnlich lautem oder unruhigem Lauf
kontaktieren Sie bitte unsere Hotline (s. Seite 7).
10.3 BATTERIEWECHSEL
Achtung!
Eine Batterie kann Ursache für einen elektrischen Schock sein und kann
bei unsachgemäßer Behandlung erhebliche Gefahren in sich bergen.
Die folgenden Vorkehrungen sollten getroffen werden, bevor die Batterien ersetzt werden.
Nehmen Sie Ringe, Armbanduhren und andere metallische Gegen-
stände ab.
Wenn das Batterie - Ersatzkit auf irgendeine Weise beschädigt ist
oder Anzeichen von Undichte zeigt, setzen Sie sich unverzüglich mit
Ihrem Fachhändler in Verbindung.
Recyceln oder entsorgen Sie die gebrauchte Batterie angemessen.
Entsorgen Sie die Batterien keinesfalls in einem offenen Feuer. Die
Batterien könnten explodieren.
56
Hinweis
Sollten Sie auch externe Batteriesysteme einsetzen, so empfehlen
wir aus technischen Gründen heraus eindringlich den Wechsel aller
Batteriesysteme.
Entsorgung von gebrauchten Batterien und Akkumulatoren
(anzuwenden in den Ländern der europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem für
diese Produkte).
Das Symbol auf dem Akkumulator oder der Verpackung weist darauf
hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind.
Ein zusätzliches chemisches Symbol „Pb“ (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass der Akkumulator einen Anteil
von mehr als 0,4 % Blei enthält.
Durch Ihren Beitrag zum korrekten Entsorgen dieser Akkumulatoren
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Bei Produkten, die aufgrund ihrer Sicherheit vor Datenverlust eine
ständige Verbindung zur eingebauten Batterie benötigen, sollte die
Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.
Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben
Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das
Recycling von Akkumulatoren ab.
Weitere Informationen über das Recycling von Akkumulatoren erhalten
Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder
dem Geschäft, in dem Sie das Produkt gekauft haben.
Entsorgungshinweis: Entsorgen Sie nur entladene Batterien
beim Handel oder den Kommunen.
57
11. LAGERUNG, DEMONTAGE UND ENTSORGUNG
11.1 LAGERUNG
Lange Lagerzeiten ohne gelegentliches Aufladen bzw. Entladen können
zu einer dauerhaften Schädigung der Batterie führen.
Wenn die Batterie bei Raumtemperatur (20 °C bis 30 °C) gelagert wird,
kommt es aufgrund innerer Reaktionen zu einer Selbstentladung von
3 – 6 % pro Monat. Die Lagerung bei Temperaturen über der Raumtemperatur sollte vermieden werden. Hohe Lagertemperatur bedeutet
gleichzeitig auch eine erhöhte Batterieselbstentladung.
Bei Raumtemperatur gelagerte Batterien sollten zur Erhaltung der vollen
Kapazität und Brauchbarkeitsdauer alle sechs Monate nachgeladen
werden.
Der PROTECT C sollte vor einer Einlagerung an das Netz angeschlossen werden, um ein völliges Aufladen der Batterie zu gewährleisten.
Die Aufladezeit sollte mindestens der in Kapitel 10.1 genannten Zeit
entsprechen.
11.2 DEMONTAGE
Die Demontage erfolgt nach der Montagebeschreibung in umgekehrter
Reihenfolge.
11.3 ENTSORGUNG
Bitte entsorgen Sie bei endgültiger Außerbetriebsetzung im Interesse
des Umweltschutzes und der Wiederverwertung die Einzelteile des
Gerätes vorschriftsmäßig und entsprechend den gesetzlichen Richtlinien. Bedenken Sie bitte, dass Verstöße gegen diese Vorschriften als
Ordnungswidrigkeit gewertet werden können.
Entsorgung von gebrauchten elektrischen und elektronischen
Geräten (anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte).
58
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag
zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie
von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
A
A
12. ANHANG
12.1 SACHWORTVERZEICHNIS (TECHNISCHE BEGRIFFE)
DC/DC Booster Schaltungstechnik zur Anhebung einer
Geräteschutz Begriff aus der Überspannungstechnik
IGBT Insulated Gate Bipolar Transistor
Klasse D siehe Geräteschutz
LED Light Emitting Diode
PFC Power Factor Correction
PWM Puls Weiten Modulation
SNMP Simple Network Management Protocol
VFD Output Voltage and Frequency Dependent from mains
59
Gleichspannung auf ein höheres Spannungsniveau
Der klassische Netzüberspannungsschutz besteht aus
Blitzstromableiter (Klasse B), einem Überspannungsschutz (Klasse C) und dem sog. Geräteschutz
(Klasse D)
Hochleistungsfähige Transistoren modernster
Bauart mit geringstem Steuerleistungsbedarf
(MOSFET-Struktur) und geringsten Verlusten auf der
usgangsseite (Struktur eines bipolaren Transistors)
Elektronisches Halbleiter-Bauelement,
im Sprachgebrauch als Leuchtdiode bezeichnet,
Verwendung zur optischen Signalisierung.
Schaltungstechnik zur Minimierung von
Netzrückwirkungen (insbesondere wichtig bei
nschluss von nichtlinearen Lasten)
hier: Schaltungstechnik zur Generierung einer
sinusfömigen Spannung höchster Güte aus einer
vorhanden Gleichspannung
häufig anzutreffendes Protokoll im Netzwerk
zum Managen / Verwalten von Komponenten
supply. Der USV-Ausgang ist abhängig von
Netzspannungs- und Frequenzschwankungen.
Frühere Bezeichnung: OFFLINE
60
VI Output Voltage Independent from mains supply
Der USV-Ausgang ist abhängig von
Netzfrequenzschwankungen, jedoch wird die
Netzspannung durch elektronische / passive
Spannungsregelgeräte aufbereitet. Frühere
Bezeichnung: LINE-INTERACTIVE
VFI Output Voltage and Frequency Independent from
mains supply. Der USV-Ausgang ist unabhängig von
Netzspannungs- und Frequenzschwankungen.
Frühere Bezeichnung: ONLINE
12.2 STICHWORTREGISTER
A
A
A
A
A
bmessungen
nschlüsse
nzeigen
ufstellungsort
B
Batteriebetrieb
Batterietest
Batterieerweiterung
Bedientableau
Betriebszustände
Bypassbetrieb
C
CE - Erklärung
D
Display
E
Einstellungen
G
Geräteüberlast
Gewichte
H
Hotline
I
(Erst)Inbetriebnahme
Indikatoren
Inhaltsverzeichnis
K
Kaltstart
Kommunikation
14
23, 24
32
26
10
36, 43
27
32
9
10, 32
20
32
41
12
14
7
31
32
4
19, 42
46
L
Lagerung
Lieferumfang
M
Messwertanzeige
Montage
N
Netzanschluss
Normalbetrieb
Notabschaltung
R
Richtlinien
RS 232 Interface
S
Schnittstellen (PC)
Sicherheitshinweise
Signalisierungen
Störungen
Systembeschreibung
T
Technische Daten
U
Überbrückungszeit
Überlast
USB
V
Verbraucheranschluss
W
Website
61
57
21
39
22
28
32
48
15
25, 46
46
16
34
49
9
11
12
12
25, 46
29
7
62
NOTIZEN
NOTIZEN
63
GARANTIESCHEIN
TYP:
GERÄTE-NR.:
KAUFDATUM:
HÄNDLERSTEMPEL/UNTERSCHRIFT
IRRTÜMER UND ÄNDERUNGEN VORBEHALTEN
BETRIEBSANLEITUNG
8000055650 BAL, DE
AEGPS – Protect C - DE - 04/2014 V1 - T echnische Angaben in diesem Dokument enthalten keine verbindlichen Gew ährleistungen oder Zusicherungen. Sie dienen ausschließlich zu Ihrer Information und können
jederzeit geändert werden. Verbind liche Aussagen können wir nur auf konkrete Anfragen und bei kundenseit iger Mitteilung der relevanten Rahmenbedingungen machen. Aufgrund di eser Unverbindlichkeit
ist eine Haftung für die Vollständigkeit oder Richtigkeit der hier angegebenen Daten ausgeschlossen. AEG ist ein eingetragenes Warenzeichen verwendet unter Lizenz von AB Electrolux.
Emil-Siepmann-Str. 32
59581 Warstein-Belecke – Germany
Tel.: +49 2902 763100
www.aegps.com
Loading...
