オペレーションマニュアル
© 株式会社 ズーム
本マニュアルの一部または全部を無断で複製/転載 することを禁じます。
安全上のご注意/使用上のご注意
安全上のご注意
この取扱説明書では、誤った取り扱いによる事故を未然に防ぐための 注意事項を、マークを付けて表示しています。マークの意味は次の通 りです。
この表示を無視して誤った取り扱いをすると、使用者が死亡 または重傷を負う可能性が想定される内容を示しています。
この表示を無視して誤った取り扱いをすると、使用者が傷害 を負う可能性、または物的損害のみの発生が想定される内容 を示しています。
本製 品を安全に ご使用いた だくために、つ ぎの事項に ご注意くだ さ い。
電源について
本製品は、消費電流が大きいため、AC アダプターのご使用を お薦めしますが、電池でお使いになる場合は、アルカリ電池を ご使用ください。
AC アダプターによる駆動
・ ACアダプターは、必ずDC9V センターマイナス300mA(ズー
ムAD-0006)をご使用ください。指定外のAC アダプターをお 使いになりますと、故障や誤動作の原因となり危険です。
・ ACアダプターの定格入力 AC電圧と接続するコンセントのAC 電
圧は必ず一致させてください。
・ ACアダプターをコンセントから抜く時は、 必ずAC アダプター本
体を持って行ってください。
・ 長期間ご使用にならない場合や雷が鳴っている場合は、 ACアダ
プターをコンセントから抜いてください。
乾電池による駆動
・ 市販の 1.5V単三乾電池×4 をお使いください。 ・ A2は充電機能を持っていません。 乾電池の注意表示をよく見て
ご使用ください。
・ 長期間ご使用にならない場合は、乾電池を A2から取り出してく
ださい。
・ 万一、乾電池の液もれが発生した場合は、 電池ケース内や電池端
子に付いた液をよく拭き取ってください。
・ ご使用の際は、必ず電池ブタを閉めてください。
使用環境について
A2 をつぎのような場所でご使用になりますと、故障の原因と なりますのでお避けください。
●温度が極端に高くなるところや低くなるところ
●暖房器具など熱源の近く
●湿度が極端に高いところや、水滴のかかるところ
●砂やほこりの多いところ
●振動の多いところ
取り扱いについて
・ A2の上に、花瓶など液体の入ったものを置かないでくださ
い。感電などの原因となることがあります。
・ A2の上に、ロウソクなど火気のあるものを置かないでくだ
さい。火災の原因となることがあります。
・ A2は精密機器ですので、スイッチ類には無理な力を加えな
いようにしてください。必要以上に力を加えたり、落とした りぶつけるなどの衝撃は故障の原因となります。
・ A2に異物(硬貨や針金など)または液体(水,ジュースや
アルコールなど)を入れないように注意してください。
接続ケーブルと入出力ジャックについて
ケーブルを接続する際は、各機器の電源スイッチを必ずオフに してから行なってください。本製品を移動するときは、必ずす べての接続ケーブルとAC アダプターを抜いてから行なってく ださい。
改造について
ケースを開けたり、改造を加えることは、故障の原因となりま すので絶対におやめください。改造が原因で故障が発生しても 当社では責任を負いかねますのでご了承ください。
音量について
A2を大音量で長時間使用しないでください。難聴の原因とな ることがあります。
使用上のご注意
他の電気機器への影響について
A2は、安全性 を考慮して本体からの電波放出およ び外部からの電波 干渉を極力抑えております。しかし、電波干渉を非常に受けやすい機 器や極端に 強い電波を放 出する機器 の周囲に設置 すると影響 が出る 場合があります。そのような場合は、A2 と影響す る機器とを十分に 距離を置いて設置してください。 デジタル制御の電子機器では、A2 も含めて、電波 障害による誤動作 やデータの破損、消失など思わぬ事故が発生しかねません。ご注意く ださい。
お手入れについて
パネルが汚れたときは、柔らかい布で乾拭きしてください。それでも 汚れが落ちない場合は、湿ら せた布をよくしぼって拭 いてください。 クレンザー、ワックスおよびアルコール、ベンジン、シンナーなどの 溶剤は絶対に使用しないでください。
故障について
故障したり異常が発生した場合は、すぐに AC アダプターを抜いて電 源を切り、他の接続ケーブル類もはずしてください。
「製品の型番」「製造番号」「故障、異常の具体的な症状」「お客様のお
名前、ご住所、お電話番号」をお買い上げの販売店またはズームサー ビスまでご連絡ください。
保証書の手続きとサービスについて
保証期間は、お買い上げいただいた日から1年間です。ご購入された 店舗で必ず保証書の手続きをしてください。 保証期間内の製造上の不備 による故障は無償で修理い たしますので、 保証書を提示して修理をご依頼ください。 ただし、つぎの場合の修理は有償となります。
1. 保証書のご提示がない場合。
2. 保証書にご購入の年月日、販売店名の記述がない場合。
3. お客様の取り扱いが不適当なため生じた故障の場合。
4. 当社指定業者以外での修理、改造された部分の処理が不適当で あった場合。
5. 故障の原因が本製品以外の、他の機器にある場合。
6. お買い上げ後に製品を落としたり、ぶつけるなど、過度の衝撃 による故障の場合。
7. 火災、公害、ガス、異常電圧、および天災(地震、落雷、津波 など)によって生じた故障の場合。
8. 消耗品(電池など)を交換する場合。
9. 日本国外でご使用になる場合。
保証期間が切れますと修理は有償となりますが、引き続き責任を持っ て製品の修理を行ないます。
このマニュ アルは将来必 要となるこ とがあります ので必ず参 照しや すいところに保管してください。
ZOOM A2
目次
安全上のご注意/使用上のご注意 . . . . . . . . . . . . . . . . . . . . 2
特長 ..........................................4
マニュアルで使用する用語 . . . . . .... ... ... ... ... ... ..5
各部の名称と機能/接続 . . . . . . .....................6
パッチを選ぶ . . . . . . . . . . . . . . . .....................8
チューナーを使う . . . . . . . . . . . ....................10
リズム機能を使う . . . . . . . . . . . ....................12
パッチを作り替える . . . . . . . . . . .... ... ... ... ... ... .14
パッチを保存/コピーする . . . . . .... ... ... ... ... ... .16
フィードバックコントロールを使う . . . . . . . . . . . . . . . . . .18
フィードバックコントロールを手動で操作する . . ..... ...18
フィードバック周波数を自動検出する . ................19
マニュアルモードを利用する . . . .... ... ... ... ... ... .20
オプションのフットスイッチ/ペダルを使う . . . . . . . . . . .21
フットスイッチ(FS01)を使う ....................21
エクスプレッションペダル(FP01/FP02)を使う . . . ...22
工場出荷時のパッチに戻す . . . . . .... ... ... ... ... ... .24
エフェクトのつながり . . . . . . . . ....................25
CONTROL モジュールと GLOBAL モジュールについて ...25
エフェクトタイプとパラメーター ....................26
「パラメーター表」の見方 . . ..................... ...26
MODEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
MIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
COMP/LIMIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
LO EQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
HI EQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ZNR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
MOD/EFX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
DELAY/REVERB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
GLOBAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
主な仕様. . . . . . . . . . . . . . . . . . . ....................35
故障かな?と思われる前に . . . . . .... ... ... ... ... ... .35
A2 リズム機能プリセットパターン .................. .裏表紙
ZOOM A2
特長
このたびは、ZOOM A2(以下A2)をお買い上げいただきまして、まことにありがとうございます。A2 は、次のような特長を備えたアコースティックギター用のエフェクトプロセッサーです。
● 時代の最先端を行くハイパフォーマンス
96kHz/ 24bitサンプリング(内部プロセッシングは32bit)による高音質処理を実現。40kHzまでフ ラットな周波数特性、S/N比は100dBという驚異的なスペックを誇ります。
● アコースティックギターに特化したエフェクトを満載
47種 類のエフ ェクトの中か ら、最大 8系統のエフェクト(ZNR を含む)を同時使用可能。コンプレッ サー、ディレイ/リバーブといった標準的なエフェクトに加え、著名なアコースティックギターの特性を
再現する モデリングエ フェクト、マイクを通 したような空 気感を加える マイクシミュ レーターなど、ア コースティックギターに特化したエフェクトを満載しています。
● ピックアップやアンプに応じた最適な特性を選択可能
使用するピックアップやアンプの種類に応じて、最適な周波数特性を選択できます。アコースティックギ ターをギターアンプで鳴らすときの耳障りな響きを抑えることも可能です。
● ハウリングを自動的に抑えるフィードバックコントロールを搭載
ハウリングの原因となる特定の周波数(フィードバック周波数)をカットするフィードバックコントロー ルを搭載。フットスイッチを使って演奏中にフィードバック周波数を自動検出できます。
● 先進のユーザーインターフェース
ユーザーインターフェースとしてロータリー式セレクターと3種類のパラメーターノブを採用。エフェク トの作り替えが直感的、かつ迅速に行えます。また、パッチ切り替え時の無音時間を 8msec 以下に抑え
ることに成功。文字通りシームレスなパッチチェンジを実現しています。
●リズム機能/オートクロマチックチューナーを搭載
リアルな PCM音 源によるリズムパターンを再生するリズム機能を搭載。個人練 習用のメトロノーム代わ りとして、あるいは簡易セッションのリズムパートとして利用できます。また、ギター用のオートクロマ
チックチューナーを内蔵。手軽にチューニングが行えます。
●フットスイッチやエクスプレッションペダルによる操作も可能
オプションの フッ トス イッチ(F S0 1)やエクスプレッションペダル(F P0 1/ FP 02 )を接続する [CONTROL IN] 端子を装備。フットスイッチを接続すれば、足元でバンクの切り替え、リズム機能のテ
ンポ指定、フィードバックコントロールのオン/オフ切り替えなどが行えます。また、エクスプレッショ ンペダルを接続すれば、ボリュームやエフェクト音色をリアルタイムでコントロールできます。
● 演奏場所を選ばない2電源方式
ACアダプター以外に、単三乾電池×4 本による駆動も可能な2way方式。アルカリ電池で約 7.5時間の連 続使用が可能です。
A2の機能を十分に理解し、末永くご愛用いただくためにも、このマニュアルをよくお読みくださるようお願 いいたします。
ZOOM A2
マニュアルで使用する用語
ここでは、このマニュアルで使用するA2の用語について説明します。
IN MODEL MIC
COMP/LIMIT
LO EQ HI EQ ZNR
■ エフェクトモジュール
A2のエフェクトは、上図のよう に効果の異なる複 数の単 体エフェ クトを組み 合わせた ものと考え る ことができます。これらの1つ1つの単体エフェク トをエフェクトモジュールと呼びます。A2 に は、モデリング系モジュール(MODEL)、コンプ レッサー/リミッ タ ー系 モ ジュ ー ル(COM P / LIMIT)、変 調/特 殊効果 系モジ ュー ル(MOD/ EFX)などのモジュール に加え、ZNR(ズー ムノ イズリダクション)が内蔵されており、モジュール ごとに効果のかかり具合を調節したり、オン/オフ を切り替えることができます。
■ エフェクトタイプ
多くのエフェクトモジュールでは、効果の種類を複 数の中 から選 択できま す。この効 果の種類 をエ フェクトタイプと呼びます。例えば、MOD/EFX モジュールには、コーラス、フランジャー、ディレ イ、フェイザーなどのエフェクトタイプがあり、い ずれか1つを選択して使用できます。
■ エフェクトパラメーター
すべてのエフェクトモジュールには、効果のかかり 具合を決定するさまざ まな要素が含まれています。 これらをエフェクトパラメーターと呼びます。 A2では、エフェクトパラメーターを設定するのに、 パラメーターノブ1〜3を使用します。これらのノ ブを回すと、ちょうどコンパクトエフェクターのツ マミを回したときと同じように、音色や効果のかか り具合が変化します。それぞれのノブに割り当てら れるパ ラメータ ーの種類 は、現在選ば れている エ フェク トモジュ ールやエフ ェクトタ イプに応じ て 異なります。
■ パッチ
A2では、パッチと呼ばれる単位で、エフェクト
MOD/EFX
を呼び 出したり 保存した りしま す。パッチは、エ フェクトモジュールごとのオン/オフ状態、使用す るエフェクトタイプ、エフェクトパラメーターの設 定値などを記憶したものです。A2では、本体内の メモリーに最大80のパッチを収納できます(うち 40パッチは書き換え可能)。
DELAY/REVERB
■ バンクとエリア
10のパ ッチをひ とまとめに したものをバ ンク と呼びます。バンクは全部で 8つあり、A〜d のア ルファベットと 0〜3の番号で区別します。A 〜 d のバンクは読み書き可能なユーザーエリア、0〜3 のバンク は読み取り 専用のプ リセット エリアに格 納されています。 1つのバンクに含まれるパッチには、0〜9 の番号
(パッチ番号)が付けられています。A2でパッチを
指定するときは、A1(バンクA のパッチ番号 1)、 06(バンク0 のパッチ番号 6)のように、バンク とパッチ番号の両方を使用します。
■ モード
A2は、動作によって次のようなモードに分け られます。
・ プレイモード
パッチを選んで演奏するモードです。
・ マニュアルモード
演奏しながら、フットスイッチを使ってMOD/EFX モジュー ルやフィー ドバック コントロ ールのオン /オフ切り替えや、フィードバック周波数の自動検 出を行うモードです。
・ エディットモード
パッチの エフェクト パラメー ターなど をエディッ ト(編集)するモードです。
OUT
電池で使用する場合
1.
A2本体を裏返しにして、電池ブタ を開けてください。
電池ブタ
ZOOM A2
2.
電池ケースに単三乾電池×4本を入 れます。
A2本体の裏側
ツメ
ツメ
ツメを押して引っ掛かりを外し、 フタを上 に持ち上げます。
単三乾電池4本
乾電池は互い違いに向 けて入れます。
電池は、単三乾電池4本をご使用 くださ い。
電池の残量が少なくなるとディス プレイ表 示でbtが点滅を始め ます。速やかに電池を交換してく ださい。
3.
電池ブタを閉めてください。
電池ブタのツメの部分でカチ
リと音が す る ように、しっかり 閉めます。
各部の名称と機能/接続
モジュールセレクター
プレイモ ード/マニュアル モ ードとエディットモードを切り替えま す。エディットモードでは、操作するモジュールを選びます。
BANK[−]/[+]キー
プレイモ ード/マニュアル モ ードでは 、バンクを直接切り替える ときに使用します。エディットモードでは、現在選ばれているモジ ュール のエフェクトタイプを切り替えるときに使用します。
[STORE]キー
変更したパッチをメモリーに保存するときに使用します。
[INPUT]端子
ピックアップ を 取り付 け た アコ ー ス ティックギ タ ー 、エレクトリック アコースティック ギ タ ー 、エレクトリックギ タ ー を接続する端子です。
■HI-GAINモードについて
マグネット式ピックアップを取り付けたアコースティックギター やシ ングルコイルのピックアップを搭載した エレクトリックギタ ー な ど、出 力レベ ル の低い ギターを接続する場合は、HI-GAINモードでA2 を起動し、入力ゲインを上げてください。
フロントパネル
HI-GAINモードでA2を起動するには
[▼]フットスイッチを踏みながら、電源を入れます。ディスプレイにHi­GAinとスクロー ル表示され、入力ゲインが高めに設定されます。
NOTE
入力ゲインの設定は、内部メモリーには記憶されません。電源を入れる たびに上記の設定を行ってください 。
[OUTPUT/PHONES]端子
ギターアンプやハイファイな再生装置に接続する ステレオフォーンの出力端子です。Y字ケーブル を使って2台のギターアンプを接続したり、ヘッド フォー ンを接続してモニターすることも可能です。
PAシステム
アコースティックギター
ヘッドフォーン
ZOOM A2
各部の名称と機能/接続
パラメーターノブ1〜3
エフェクトパラメーターやパッチ全体のレベルを変更するノブです。 また、リズム再生中に は、パターン選択、テンポ設 定、リズム の 音 量調節に使用します。
RHYTHM[R/P]キー
リズム機能のスタート/ストップを操作します。
[MANUAL]キー
プレイモ ードとマニュアルモ ードを切り替えるキーです。A2がマ ニュアル モードのとき、このキーが点灯します。
ディスプレ イ
パッチ 番 号 や 内 部設定の値など、A2を操作するときに必要な情報 が表示されます。
[▼]/[▲]フットスイッチ
パッチを切り替 えるときや 、エフェクトモジュールのオン/オフを 切り替えるとき 、チューナーを使うときなどに利用します。
ZOOM A2
リアパネル
ACアダプター
[DC9V]端子
DC9Vセンターマイナス300mAのAC
アダプター(ズームAD−0006A)を接
続します。
[POWER]スイッチ
電源のオン/オフを切り替えるスイッチです。
[CONTROLIN]端子
オプションのフットスイッチ(FS01)やエクスプレッションペダル
(FP01/FP02)を接続する端子です。
FP01/FP02
FS01

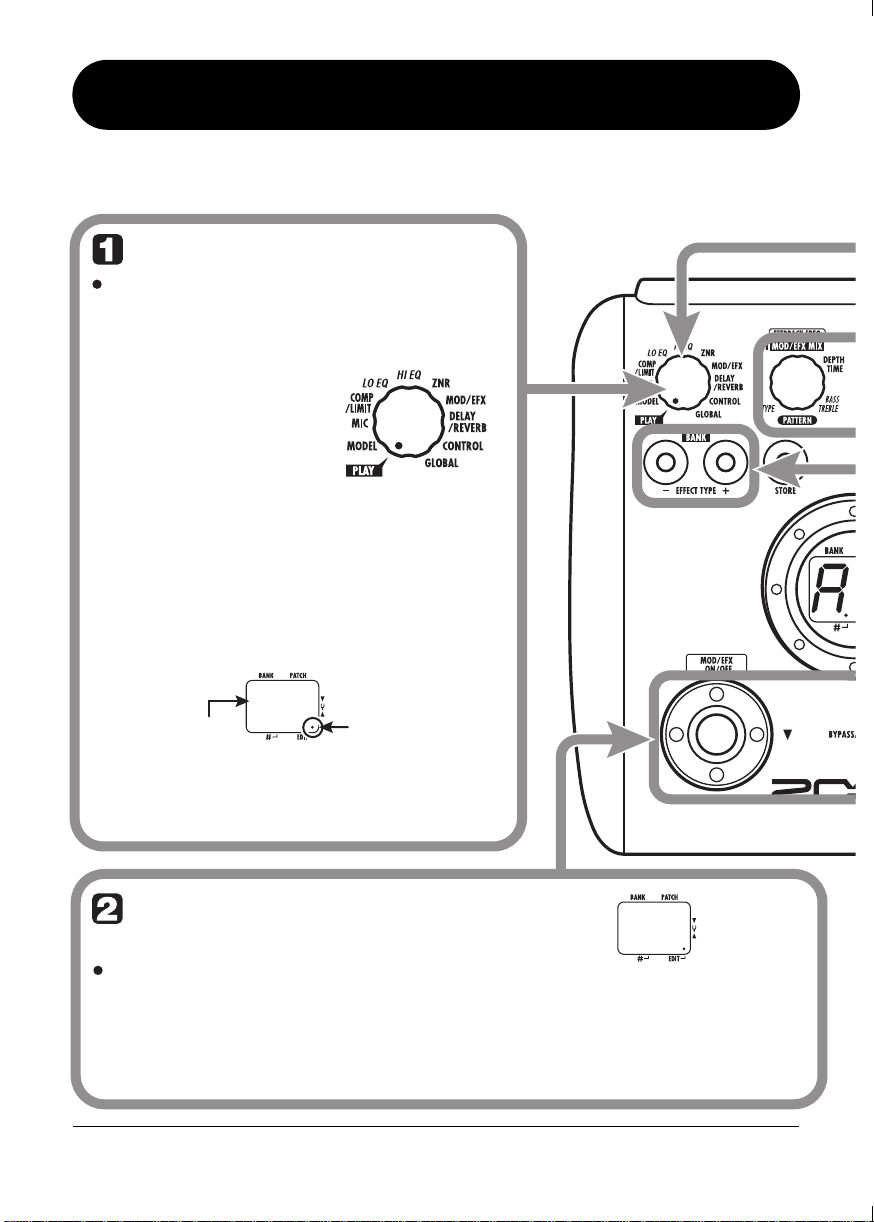

パッチを選ぶ
楽器を演奏しながらパッチを切り替えて、さまざまな効果を試してみましょう。
電源を入れる
モノラルのシールドケ ーブルを使って、A2の [INPUT]端子とギターを接続してください。
ACアダプターで使用する場合は、ACアダプター をコンセントに差し込み、もう一方のプラグを A 2 の[DC9V]端子に接続してください。
リアパネルの[POWER]スイッチをONの位置に
合わせてください。
再生システムの電源を入れ、ボリュームを 適 切 な 位置に調節してください。
A2をプレイモードに設定する
モジュールセレクターがPLAY以外の位置にあ るときは、PLAYに合わせてください。
ディスプレイに 、最後に 電源を切ったときに選ば れていたバンク名とパッ チ番号が表示されます。
HINT
A2の電源を入れた直後は、モジュールセレク ターがPLAY以外の位置に設定されてい ても、プレイモ ードとして動 作します 。
バンク名
A1
パッチ番号
パッチを 選 ぶ
パッチを切り替 えるには、[▼]/[▲]フットスイッチのどちらか一方を踏んでください。
[▼]フットスイッチを押したときは1つ下のパッチ番号、[▲]フットスイッチを押したときは1 つ上のパッチ番号が選ばれます。
例えば[▲]フットスイッチを繰り返し踏むと、A0〜A9...d0〜d9→00〜09...30〜39→ A0の順にパッチ番号が切り替わります。
ZOOM A2
パッチを選ぶ
エフェクトのかかり具合 やボリュームを調節する
プレイモ ードでエフェクトのか かり具 合 やボリュ ームを調節したいときは、パラメーターノブ1 〜3を操作します。それぞれのノブは、次のパラ メーターに対応しています。
パラメーターノブ1 パラメーターノブ3
主にMOD/EFXモジュールの MIXパラメーター(原音に対 する変調されたエフェクト音 のミックス量)を設定します。
パラメーターノブ2
DELAY/REVERBモジュールのMIXパ ラメーター(原音に対するディレイ/リバ ーブ音のミックス量)を設定します。
パラメーターノブを回すと、そのノブに対応するLED が点灯し、ディスプレイに 該 当 す るパラメーターの値 がしばらく表 示されます。
パッチレ ベ ル(パッ チごとの出力レ ベル) を設定します。
NOTE
・現在選ばれているパッチでMOD/EFXモジュールや
DELAY/REVERBモジュールがオフのとき(ディスプ レイにoFと表示されます)、対応するパラメーター ノブ(1または2)は無効です。
ZOOM A2
・パッチを切り替えると、変更した内容が失われます。変
更後の状態を残しておくには、パッチを保存してくださ い(→P16)。
・A2では、パッチレ ベ ル以外に、すべてのパッチに共通
するマスターレベルを調節できます(→P33)。
バンクを直接切り替える
A〜d、0〜3のバンクを直接切り替えたいときは、 BANK[−]/[+]キーを押してください。
BANK[−]キーを押したときは1つ下のバンク、BANK[+] キーを押したときは1つ上のバンクが選ばれます。
チューナーを使う
A2 には、オートクロマチックチューナーが内蔵されています。チューナー機能 を利用するには、A2 をバイ パス状態(エフェクトを一時的にオ フにする)またはミュート状態(原音と エフェクト音を消音する)に切
り替えます。
バイパス/ミュート状態に切り替える
A2をバイパス状態にするには
プレイモ ード(またはマニュアルモード)で
[▼]/[▲]フットスイッチの両方を同時に 踏み、すぐに離し てくださ い。
A2をミュート状態にするには
プレイモ ード(またはマニュアルモード)で
[▼]/[▲]フットスイッチの両方を同時に 踏み、1秒以上踏み続けてから離してくだ
さい。
バイパス/ミュート時のパッチ変化について
楽器を弾きながら[▼]/[▲]フットスイッチを同時に踏むと、 バイパス/ミュート状態に入る直前に、一瞬パッチの音色が変 化することがあります 。これは先に踏 んだ方のフットスイッチ に反応して、1つ上または下のパッチに切り替わることが原因 です(バイパス/ミュート状態を抜け出ると、もとのパッチ番 号に戻ります)。 A2では、パッチの 切り替 え 動作を検出する速度が非常に高速 なので、このような現象が起きますが、故障ではありません。 上記のような音色変化を避けたいときは、完全にバイパス/ ミュート状態に切り替わるまで、不要な音を出さないようにご 注意ください。
B P
MT
弦を弾いてチューニングを 合わせる
チュー ニングを合 わ せたい弦 を開放弦で弾き、ピッチ を 調 節してください。
10
A8
ディスプレイの 左側 の 桁 に 、 最寄りの音名が表示されます。
ZOOM A2
チューナーを使う
チューナー の基準ピッチを調節するには
必要ならば、チュー ナーの基準となる周波数(電源オン時には中央A=440Hz)を変更 できます。
パラメーターノブ1を回してください。
4 0
基準ピッチの値が表示されます。基準ピッチは35 〜45(中央A=435Hz〜445Hz)の範囲で調節 できます。
基準ピッチの値が表示されている間に、パラメー ターノブ1を回して目的の値に合わせてください。
42
パラメーターノブ1から手を離してしばらくすると、 以前の表示に戻ります。
右側の桁にはピッチのズレ
を示す記号が表示されます。
A8
他の弦も同じ要領でチュー ニングしてください。
ZOOM A2
NOTE
A2の電源を入れ直すと、基準ピッチは40(中 央A=440Hz)に戻ります。
プレイモードに戻る
[▼]/[▲]フットスイッチのいずれか一方を踏 んでください。
高いピッチ
ずれが大きいほど表示の回転が速くなります。
正確なピッチ
低いピッチ
11
リズム機能を使う
A2 には、リアルなドラム音色でリズムパターンを演奏するリズム機能が内蔵されています。このリズム機 能は、A2がプレイモード、マニュアルモード、バイパス/ミュート状態にあるときに利用できます。
A2をプレイモード(または
マニュアルモード)に設定する
モジュールセレクターがPLAY以外の位置にあ るときは、PLAYに合わせてください。
HINT
リズム をスタ ートさせるには 、RHYTHM [R/P]
キーを押してください。
リズム機能は 、プレイモ ード、マニュアルモード
のどちらの状態でも利用できます。
リズムをスタートさせる
NOTE
リズムを演奏している間、DELAY/REVERB
モジュールはオフになります。
リズムパターンを選ぶ
A2には40種類のリズムパターンが内蔵されていま す(パターンの内容は裏表紙をご参照ください)。
リズム パターンを連 続し て切り替えるには、パラメ
ーターノブ1を回してください 。
1つ下または1つ上のリズムパターンを選ぶには、 BANK[−]/[+]キーの一方を押してください。
上記の操作を行うと、しばらくの間パターン番号(01 〜40)が表示されます。
12
ZOOM A2
