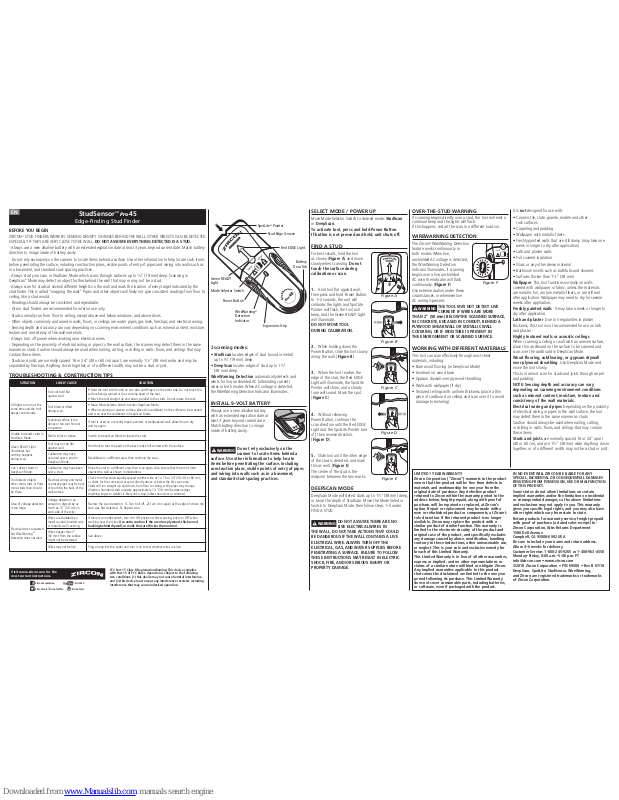

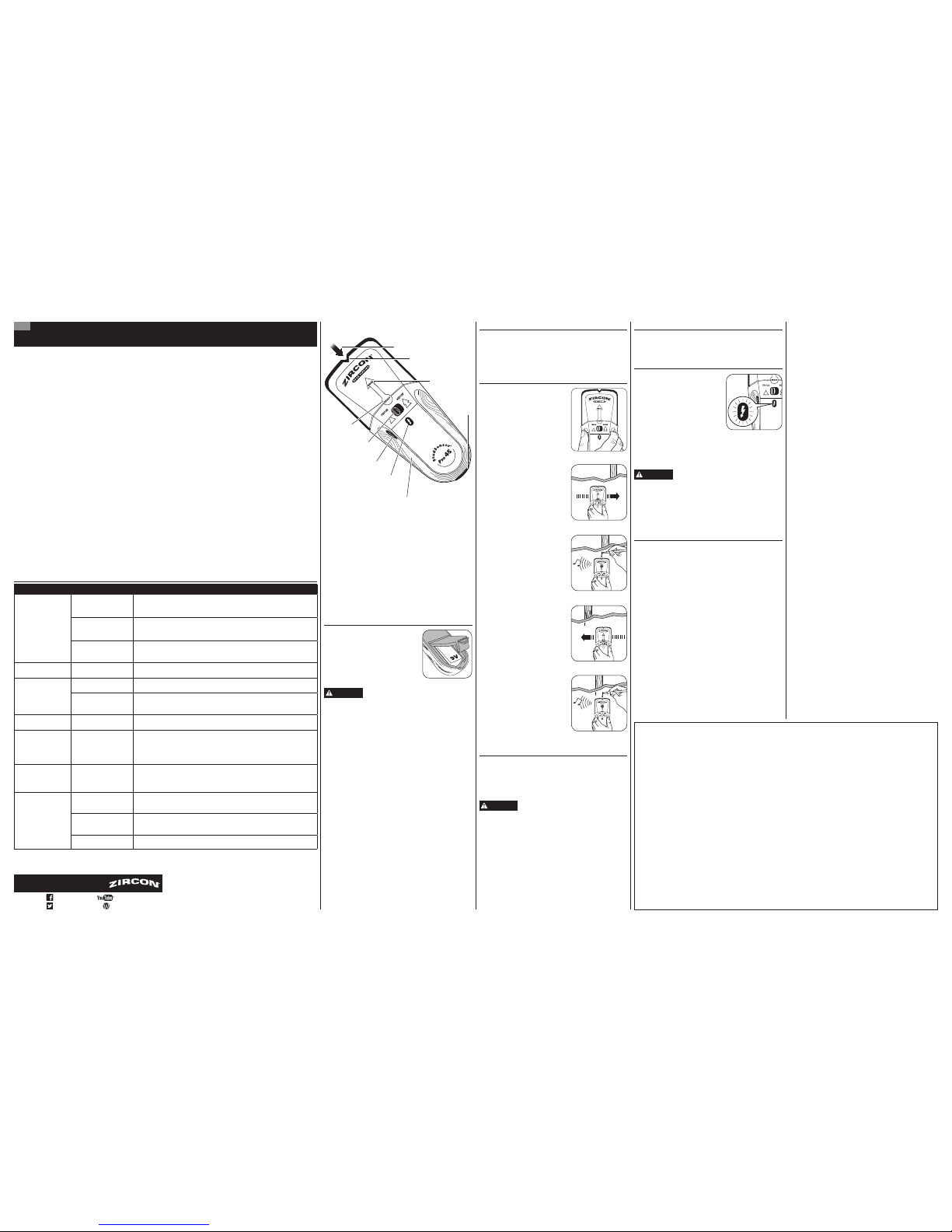

Zircon StudSensor Pro45 Instructions Manual

2 scanning modes:

•StudScan locates edges of stud (wood or metal)

up to

3

⁄4" (19 mm) deep

•DeepScan locates edges of stud up to 1

1

⁄2"

(38 mm) deep

WireWarning Detection automatically detects and
alerts for live, unshielded AC (alternating current)
wires in both modes. When AC voltage is detected,
the WireWarning Detection Indicator illuminates.

INSTALL 9-VOLT BATTERY

Always use a new alkaline battery
with an extended expiration date at
least 3 years beyond current date.
Match battery direction to image
inside of battery cavity.

WARNING

Do not rely exclusively on the

scanner to locate items behind a
surface. Use other information to help locate
items before penetrating the surface, including
construction plans, visible points of entry of pipes
and wiring into walls such as in a basement,
and standard stud-spacing practices.

OVER-THE-STUD WARNING

If scanning begins directly over a stud, the tool will emit a
continual beep and the lights will flash.
If this happens, restart the scan in a different location.

WIREWARNING DETECTION

The Zircon® WireWarning Detection
feature works continuously in
both modes. When live,
unshielded AC voltage is detected,
the WireWarning Detection
Indicator illuminates. If scanning
begins over a live, unshielded
AC wire, the indicator will flash
continuously. (

Figure F)

Use extreme caution under these
circumstances, or whenever live
AC wiring is present.

WARNING

THE TOOL MAY NOT DETECT LIVE

CURRENT IF WIRES ARE MORE
THAN 2" (50 mm) BELOW THE SCANNED SURFACE,
IN CONCRETE, ENCASED IN CONDUIT, BEHIND A
PLYWOOD SHEAR WALL OR METALLIC WALL
COVERING, OR IF MOISTURE IS PRESENT IN
THE ENVIRONMENT OR SCANNED SURFACE.

WORKING WITH DIFFERENT MATERIALS

This tool can scan effectively through most sheet
materials, including:

•Bare wood flooring (in DeepScan Mode)

•Linoleum on wood base

•Gypsum drywall over plywood sheathing

•Walls with wallpaper (if dry)

•Textured ceilings with uniform thickness (place a thin

piece of cardboard on ceiling and scan over it to avoid
damage to texturing)

SELECT MODE / POWER UP

Move Mode Selector Switch to desired mode: StudScan
or DeepScan.

To activate tool, press and hold Power Button.
If button is not pressed and held, unit shuts off.

FIND A STUD

For best results, hold the tool
as shown (Figure A) and move
slowly when scanning. Do not

touch the surface during
calibration or scan.

1. Hold tool flat against wall,

then press and hold Power Button.
In 1–2 seconds, the unit will
calibrate, the lights and SpotLite
Pointer will flash, the tool will
beep, and the Green READY Light
will illuminate.

DO NOT MOVE TOOL
DURING CALIBRATION.

2. While holding down the

Power Button, slide the tool slowly
along the wall. (Figure B)

3. When the tool reaches the

edge of the stud, the Red EDGE
Light will illuminate, the SpotLite
Pointer will shine, and a steady
tone will sound. Mark the spot.
(Figure C)

4. Without releasing

Power Button, continue the
scan direction until the Red EDGE
Light and the SpotLite Pointer turn
off, then reverse direction.
(

Figure D)

5. Slide tool until the other edge

of the stud is detected, and mark
this as well. (Figure E)

The center of the stud is the
midpoint between the two marks.

DEEPSCAN MODE

DeepScan Mode will detect studs up to 11⁄2" (38 mm) deep,
or twice the depth of StudScan. Move the Mode Selector
Switch to DeepScan Mode, then follow steps 1–5 under
FIND A STUD.

WARNING

DO NOT ASSUME THERE ARE NO

LIVE ELECTRICAL WIRES IN
THE WALL. DO NOT TAKE ACTIONS THAT COULD
BE DANGEROUS IF THE WALL CONTAINS A LIVE
ELECTRICAL WIRE. ALWAYS TURN OFF THE
ELECTRICAL, GAS, AND WATER SUPPLIES BEFORE
PENETRATING A SURFACE. FAILURE TO FOLLOW
THESE INSTRUCTIONS MAY RESULT IN ELECTRIC
SHOCK, FIRE, AND/OR SERIOUS INJURY OR
PROPERTY DAMAGE.

It is not designed for use with:

•Ceramic tile, slate, granite, marble and other
rock surfaces

•Carpeting and padding

•Wallpaper with metallic fibers

•Freshly painted walls that are still damp (may take one

week or longer to dry after application)

•Lath and plaster walls

•Foil covered insulation

•Glass or any other dense material

•Bathroom inserts such as bathtubs and showers

•Surfaces thicker than 1

1

⁄2" (38 mm)

Wallpaper This tool functions normally on walls
covered with wallpaper or fabric, unless the materials
are metallic foil, contain metallic fibers, or are still wet
after application. Wallpaper may need to dry for several
weeks after application.

Freshly painted walls It may take a week or longer to
dry after application.

Lath and plaster Due to irregularities in plaster
thickness, this tool is not recommended for use on lath
and plaster.

Highly textured walls or acoustic ceilings
When scanning a ceiling or wall with an uneven surface,
place thin cardboard on the surface to be scanned and
scan over the cardboard in DeepScan Mode.

Wood flooring, subflooring, or gypsum drywall
over plywood sheathing Use DeepScan Mode and

move the tool slowly.
This tool cannot scan for studs and joists through carpet

and padding.

NOTE: Sensing depth and accuracy can vary
depending on scanning environment conditions
such as mineral content, moisture, texture and
consistency of the wall materials.

Electrical wiring and pipes Depending on the proximity

of electrical wiring or pipes to the wall surface, the tool
may detect them in the same manner as studs.

Caution should always be used when nailing, cutting,
or drilling in walls, floors, and ceilings that may contain
these items.

Studs and joists are normally spaced 16 or 24" apart
(40 or 60 cm), and are 1

1

⁄2" (38 mm) wide. Anything closer

together, or of a different width, may not be a stud or joist.

LIMITED 1 YEAR WARRANTY
Zircon Corporation (“Zircon”) warrants to the product

owner that this product will be free from defects in
materials and workmanship for one year from the
original date of purchase. Any defective product
returned to Zircon within the warranty period to the
address below, freight prepaid, along with proof of
purchase, will be repaired or replaced, at Zircon’s
option. Repair or replacement may be made with a
new or refurbished product or components, at Zircon’s
sole discretion. If the returned product is no longer
available, Zircon may replace the product with a
similar product of similar function. This warranty is
limited to the electronic circuitry of the product and
original case of the product, and specifically excludes
any damage caused by abuse, modification, handling
contrary to these instructions, other unreasonable use,
or neglect. This is your sole and exclusive remedy for
breach of this Limited Warranty.

This Limited Warranty is in lieu of all other warranties,
express or implied, and no other representations or
claims of a similar nature will bind or obligate Zircon.
Any implied warranties applicable to this product
that cannot be disclaimed are limited to the one year
period following its purchase. This Limited Warranty
does not cover consumable parts, including batteries,
or software, even if packaged with the product.

IN NO EVENT WILL ZIRCON BE LIABLE FOR ANY
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING FROM POSSESSION, USE OR MALFUNCTION
OF THIS PRODUCT.

Some states do not allow limitations on certain
implied warranties and/or the limitation on incidental
or consequential damages, so the above limitations
and exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have
other rights which vary from state to state.

Return products for warranty service, freight prepaid
with proof of purchase (a dated sales receipt) to:

Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Be sure to include your name and return address.
Allow 4–6 weeks for delivery.

Customer Service: 1-800-245-9265 or 1-408-963-4550
Monday–Friday, 8:00 a.m.–5:00 p.m. PT

[e-mail]•www.zircon.com
©2018ZirconCorporation•P/N69589•Rev B07/18

DeepScan, SpotLite, StudSensor, WireWarning,
and Zircon are registered trademarks or trademarks
of Zircon Corporation.

BEFORE YOU BEGIN

ZIRCON® STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN BE DETECTED
ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME EVERYTHING DETECTED IS A STUD.

- Always use a new alkaline battery with an extended expiration date at least 3 years beyond current date. Match battery
direction to image inside of battery cavity.

- Do not rely exclusively on the scanner to locate items behind a surface. Use other information to help locate such items
before penetrating the surface, including construction plans, visible points of entry of pipes and wiring into walls such as
in a basement, and standard stud-spacing practices.

- Always start your scan in StudScan Mode which scans through surfaces up to

3

⁄4" (19 mm) deep. Scanning in

DeepScan

®

Mode may detect an object further behind the wall that may or may not be a stud.

- Always scan for studs at several different heights on the wall and mark the location of every target indicated by the
stud finder. This is called “mapping the wall.” Pipes and other objects will likely not give consistent readings from floor to
ceiling, like a stud would.

- Readings should always be consistent and repeatable.

- Zircon stud finders are recommended for interior use only.

- Studs normally run from floor to ceiling, except above and below windows, and above doors.

- Other objects commonly contained in walls, floors, or ceilings are water pipes, gas lines, firestops, and electrical wiring.

- Sensing depth and accuracy can vary depending on scanning environment conditions such as mineral content, moisture,
texture and consistency of the wall materials.

- Always turn off power when working near electrical wires.

- Depending on the proximity of electrical wiring or pipes to the wall surface, the scanner may detect them in the same
manner as studs. Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that may
contain these items.

- Studs and joists are normally spaced 16 or 24" (40 or 60 cm) apart, are normally 1

1

⁄2" (38 mm) wide, and may be

separated by firestops. Anything closer together, or of a different width, may not be a stud or joist.

StudSensor

™

Pro45

Edge-Finding Stud Finder

EN

Visit www.zircon.com for the
most current instructions.

FCC Part 15 Class B Registration Warning: This device complies
with Part 15 of FCC Rules. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.

ZirconCorporation ZirconTV

ZirconTools

|

ZirconToolPro

ZirconTools

Figure A

Figure C

Figure B

Figure D

Figure E

SpotLite® Pointer

Stud Edge Groove

Battery

Door Tab

Ergonomic Grip

Power Button

Red EDGE Light

WireWarning

®

Detection
Indicator

Mode Selector Switch

Green READY
Light

TROUBLESHOOTING & CONSTRUCTION TIPS

SITUATION LIKELY CAUSE SOLUTION

All lights turn on at the
same time and the tool
beeps continuously.

Tool not held flat
against wall.

•Holdthetoolwiththumbonone sideandfingersontheotherside.Donottouchthe

surface being scanned or the scanning head of the tool.

•Movethetoolstraightupanddown,paralleltothe studs.Donotrotatethetool.

Tool tilted or lifted
during scan.

•MoveModeSelectorSwitchtoenterDeepScan Mode.

•Whenscanninganunevensurface,placethincardboardonthesurfacetobe scanned

and scan over the cardboard in DeepScan Mode.

Scanning surface is too
dense or too wet for tool
to operate.

If tool is used on a recently taped, painted, or wallpapered wall, allow time to dry
and try again.

Unable to detect studs in
StudScan Mode.

Wall is thick or dense. Switch to DeepScan Mode to locate the stud.

Green READY Light
illuminates but
nothing happens
during scan.

Tool may not be flat
against wall.

Hold tool so that the pads on the back make full contact with the surface.

Calibration may have
occurred over a stud in
DeepScan Mode.

Recalibrate in a different area, then continue the scan.

Can't detect studs in
DeepScan Mode.

Calibration may have been
over a stud.

Move the unit to a different area, then scan again. Also ensure that the tool is held
against the wall as shown in illustrations.

Tool detects objects
other than studs, or finds
more studs than should
be there.

Electrical wiring and metal
or plastic pipes may be near
or touching the back of the
wall surface.

Check for other studs equally spaced to either side at 12, 16 or 24" (30, 40, or 60 cm),
or check for the same stud at spots directly above or below the first scan area.
Studs will run straight up and down, from floor to ceiling, while pipes may change
direction. Standard studs measure approximately 1

1

⁄2" (38 mm) between edges.

Anything larger or smaller is likely not a stud (unless near door or window).

Area of voltage detection
is too large.

Voltage detection can
spread on drywall by as
much as 12" (30 cm) on
each side of the wire.

Narrow the scan detection: 1. Turn tool off. 2. Turn it on again at the edge of where the
wire was first detected. 3. Repeat scan.

Electrical wires suspected,
but WireWarning

®

Detection does not alert.

Wires are shielded by a
metal conduit, braided wire
or metallic wall covering.

If there is an outlet switch, turn it to ON position while scanning, but turn OFF when
working near the wires. Use extra caution if the area has plywood, thick wood

backing behind drywall, or walls that are thicker than normal.

Wires deeper than 2"
(50 mm) from the surface
might not be detected.

See above.

Wires may not be live. Plug a lamp into the outlet and turn it on to test whether wires are live.

Figure F

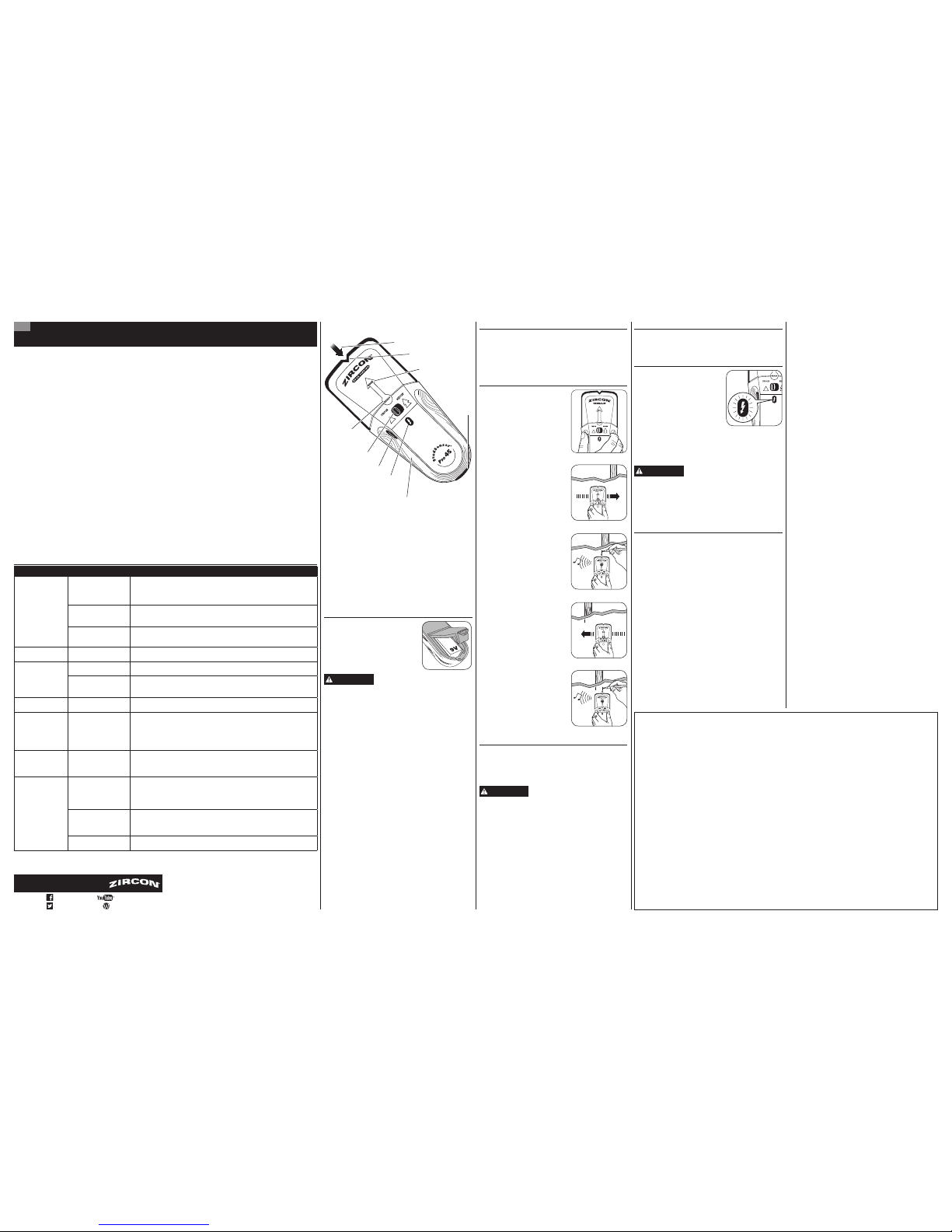

2 modos de escaneo:

•StudScan localiza los bordes de las vigas de madera y metal

hasta una profundidad de

3

⁄4"(19 mm)

•DeepScan localiza los bordes de las vigas de madera y metal

hasta una profundidad de 1

1

⁄2" (38 mm)

Detección WireWarning automáticamente detecta y alerta al
usuario sobre cableado AC activo sin blindaje (corriente alterna)
en los ambos modos. Cuando se detecte voltaje de cableado
AC activo, el Indicador de Detección WireWarning se encenderá.

INSTALAR BATERÍA DE 9 VOLTIOS

Siempre utilice una nueva batería alcalina
con una fecha de vencimiento

extendida

superior a 3 años

. Haga coincidir las
direcciones de la batería con la imagen
dentro del compartimento de la batería.

ADVERTENCIA

No confié exclusivamente en el

detector para localizar objetos
detrás de la superficie. Utilice información adicional
para ayudar a localizar los objetos antes de penetrar
la superficie. La información incluye planos de
construcción, puntos visibles de entrada de las tuberías
y el cableado en las paredes, como en un sótano, y las
separaciones estándar entre las vigas.

ADVERTENCIA SOBRE-UNA-VIGA

Si el escaneo comienza directamente sobre una viga, el detector
emitirá un pitido continuo, y las luces se iluminarán.
Si esto sucede, reinicie el escaneo en una ubicación diferente.

DETECCIÓN WIREWARNING

La Detección WireWarning de Zircon®
trabaja continuamente en ambos
modos. Cuando se detecta voltaje
de cableado AC activo sin blindaje,
se enciende el indicador de
advertencia. Si el escaneo comienza
sobre un cableado AC activo sin
blindaje, el indicador parpadeará
continuamente. (Figura F)

Tenga extrema precaución bajo estas
circunstancias, o siempre que haya
cableado AC activo.

ADVERTENCIA

ES POSIBLE QUE EL DETECTOR

NO DETECTE CORRIENTE ACTIVA
SI LOS CABLES ESTÁN A MÁS DE 2" (50 mm) DEBAJO
DE LA SUPERFICIE ESCANEADA, EN CONCRETO, EN UN
TUBO, DETRÁS DE UN MURO O PAREDES METÁLICAS,
O SI HAY HUMEDAD EN EL AMBIENTE O EN LA
SUPERFICIE ESCANEADA.

TRABAJAR CON DIFERENTES MATERIALES

Este detector puede escanear a través de la mayoría de los
materiales, incluyendo los siguientes:

•Pisos de madera (en el modo DeepScan)

•Linóleo sobre base de madera

•Pared seca de yeso sobre láminas de madera contrachapada

•Paredes con papel tapiz (si está seco)

•Techos con textura si el espesor es uniforme (coloque un trozo

de cartón delgado sobre el techo y escanee sobre ella para
evitar dañar la textura)

SELECCIONAR MODO / ENCENDER

Mueva el Selector de Modo al modo deseado: StudScan o
DeepScan.

Para activar el detector, mantenga presionado el Botón
de Encendido. Si el botón no se mantiene presionado,
la unidad se apagará.

LOCALIZAR UNA VIGA

Para obtener mejores resultados,
sostenga el detector como se muestra
en (Figura A) y muévalo lentamente
al escanear. No toque la superficie

durante la calibración o escaneo.

1. Sostenga el detector plano contra

la pared, luego mantenga presionado
el Botón de Encendido. En 1–2
segundos, la unidad se calibrará,
las luces y el Apuntador SpotLite
parpadearán, el detector emitirá
un pitido, y la luz verde READY
se iluminará.

NO MUEVA EL DETECTOR
DURANTE LA CALIBRACIÓN.

2. Con el Botón de Encendido

presionado, deslice el detector
lentamente por la pared. (Figura B)

3. Cuando el detector llegue al borde

de la viga, se encenderá la luz roja
EDGE, el Apuntador SpotLite brillará, y
sonará un tono constante. Marque el
punto. (Figura C)

4. Sin soltar el Botón de Encendido,

continúe con la dirección de escaneo
hasta que la luz roja EDGE y el
Apuntador SpotLite se apaguen,
luego invierta la dirección. (Figura D)

5. Deslice el detector hasta que

localice el otro borde de la viga,
y marque este punto también.
(Figura E)

El centro de la viga es el punto medio
entre las dos marcas.

MODO DEEPSCAN

El modo DeepScan detectará las vigas hasta 11⁄2" (38 mm) de
profundidad, o el doble de la profundidad de StudScan. Mueva
el Selector de Modo al DeepScan, luego siga los pasos 1–5 bajo
LOCALIZAR UNA VIGA.

ADVERTENCIA

NO ASUMA QUE NO HAY CABLES

ELÉCTRICOS CON CORRIENTE EN
LA PARED. NO TOME MEDIDAS QUE PUEDAN SER
PELIGROSAS SI LA PARED CONTIENE UN CABLE
ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE LA
ELECTRICIDAD Y DESCONECTE GAS, Y FUENTES DE
AGUA ANTES DE ATRAVESAR UNA SUPERFICIE.
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES
PODRÍA PROVOCAR UNA DESCARGA ELÉCTRICA, FUEGO,
Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

No está diseñado para utilizarse con:

•Azulejo de cerámica, pizarra, granito, mármol y otras
superficies de roca

•Alfombras y acolchado de alfombra

•Papel tapiz con fibras metálicas

•Paredes recién pintadas que aun estén húmedas (puede tardar

una semana o más para secarse después de la aplicación)

•Paredes de listón y yeso

•Tablero de aislamiento cubierto con hoja metálica

•Vidrio/cristal o cualquier material denso

•Inserciones de baño como bañeras y duchas

•Superficies más gruesas que 1

1

⁄2" (38 mm)

Papel tapiz Este detector funciona normalmente en paredes
cubiertas con papel tapiz o tela, a menos que los materiales
tengan láminas metálicas, contengan fibras metálicas o estén
aún húmedos después de haber sido aplicados. Es posible que
el papel tapiz necesite varias semanas para secarse totalmente
después de ser aplicado.

Paredes recién pintadas Puede tardar una semana o más
para secarse después de la aplicación.

Listón y yeso Debido a las irregularidades en el espesor del
yeso, este detector no es recomendado para usarse en listones
y yesos.

Paredes muy texturizadas o techos acústicos Al escanear
un techo o pared con una superficie poco uniforme, coloque
un cartón delgado en la superficie que va a escanear y escanee
sobre el cartón en el modo DeepScan.

Pisos de madera, contrapiso o panel de yeso sobre
revestimiento de contrachapado Utilice el modo DeepScan

y mueva el detector lentamente.
Este detector no puede detectar vigas o viguetas a través de

alfombras y almohadillas.

NOTA: La profundidad y precisión de detección del
detector pueden variar dependiendo de las condiciones
ambientales del escaneo, como el contenido mineral,
la humedad, la textura y consistencia de las paredes.

Cableado eléctrico y tuberías Dependiendo de la

proximidad de conexiones eléctricas o tuberías a la superficie de
la pared, el detector puede detectarlos de la misma manera que
las vigas. Es necesario tener precaución siempre al clavar, cortar
o taladrar en paredes, pisos y cielorrasos que puedan contener
estos elementos.

Las vigas y viguetas suelen tener una separación de 16 ó
24" (40 ó 60 cm) y un ancho de 1

1

⁄2" (38 mm). Todo lo que no
esté instalado a esa separación o que sea de un ancho diferente
puede no ser una viga o vigueta.

GARANTIA LIMITADA DE 1 AÑO
El Corporativo Zircon (“Zircon”) garantiza al cliente

que este producto se encuentra libre de defectos en
sus materiales y mano de obra por un periodo de
un año a partir de la fecha de su compra. Cualquier
producto defectuoso devuelto a Zircon dentro del
periodo de garantía a la dirección indicada abajo, con
flete prepagado y comprobante de la compra, será
reparado o reemplazado a discreción de Zircon. La
reparación o reemplazo puede hacerse con un producto
y componentes nuevos o restaurados a discreción de
Zircon. Si el producto devuelto ya no está disponible,
Zircon puede sustituir el producto por un producto similar
en base a su funcionamiento. Esta garantía se limita a los
circuitos electrónicos del producto y a su carcasa original,
y específicamente excluye cualquier daño causado por
abuso, modificación, manejo contrario de uso de estas
instrucciones, otro uso no razonable o negligencia.
Este es su único y exclusivo recurso para el
incumplimiento de esta Garantía Limitada.

Esta garantía limitada es una parte de otras garantías,
expresas o implícitas y Zircon no será responsable por
ninguna otra afirmación o reclamo de naturaleza similar.
Toda garantía implícita que se aplique a este producto
está limitada a un periodo de un año a partir de la fecha
de su compra. Esta garantía limitada no cubre las piezas
consumibles, incluidas como las baterías o el software,
incluso si están empaquetadas con el producto.

EN NINGÚN CASO ZIRCON SERÁ RESPONSABLE POR
CUALQUIER DAÑO ESPECIAL, INCIDENTAL O COMO
CONSECUENCIA DE LA POSESIÓN, USO O EL MAL
FUNCIONAMIENTO DE ESTE PRODUCTO.

Algunos estados no permiten limitaciones en cuanto
al periodo de duración de una garantía implícita y/o
a la exclusión o a la limitación de daños secundarios
o consecuentes, de modo que las limitaciones y/o
exclusiones mencionadas anteriormente pueden no ser
aplicables en su caso. Esta garantía le otorga derechos
legales específicos, y Usted también podría tener otros
derechos que pueden variar de estado a estado.

Envíe el producto con flete prepagado y el comprobante
con la fecha de compra (recibo de ventas con fecha) a:

Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Asegúrese de incluir su nombre y dirección para la
devolución. Permita de 4 a 6 semanas para la entrega.

Atención al Cliente, 1-800-245-9265 ó 1-408-963-4550
Lunes a Viernes, 8:00 a.m. a 5:00 p.m. Hora Estándar
del Pacífico

[e-mail]•www.zircon.com
©2018ZirconCorporation•P/N69589•Rev B07/18

DeepScan, SpotLite, StudSensor, WireWarning, y Zircon
son marcas de fábrica registradas o marcas registradas
de Zircon Corporation.

StudSensor

™

Pro45

Detector de Bordes de Vigas

ES

Visite www.zircon.com para las
instrucciones más actualizadas.

Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato
cumple con las reglas Parte 15 de la FCC. Su operación está sujeta
a las siguientes dos condiciones: (1) este aparato no puede causar
interferencia dañina, y (2) este aparato debe aceptar cualquier
interferencia recibida, incluyendo la interferencia que pueda causar
la operación no deseada.

ZirconCorporation ZirconTV

ZirconTools

|

ZirconToolPro

ZirconTools

ANTES DE EMPEZAR

LOS DETECTORES DE VIGAS ZIRCON® FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR
OTROS OBJETOS – ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE TODO LO DETECTADO ES UNA VIGA.

- Siempre utilice una nueva batería alcalina con una fecha de vencimiento extendida superior a 3 años. Haga coincidir las direcciones de la
batería con la imagen dentro del compartimento de la batería.

- No confié exclusivamente en el detector para localizar objetos detrás de la superficie. Utilice información adicional para ayudar a localizar
los objetos antes de penetrar la superficie. La información incluye planos de construcción, puntos visibles de entrada de las tuberías y el
cableado en las paredes, como en un sótano, y las separaciones estándar entre las vigas.

- Siempre inicie su escaneo en el modo StudScan el cual escanea superficies de hasta

3

⁄4" (19 mm) de profundidad. El modo DeepScan®

puede detectar objetos lejanos detrás de la pared que puedan o no ser una viga.

- Siempre escanee por vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se llama “mapeo de la
pared”. Las tuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta el techo, como lo haría una viga.

- Las lecturas siempre deben ser consistentes y repetibles.

- Los detectores de vigas Zircon son recomendados sólo para el uso interior.

- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las ventanas, y arriba
de las puertas.

- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado eléctrico.

- La profundidad y precisión de detección del detector pueden variar dependiendo de las condiciones ambientales del escaneo, como el
contenido mineral, la humedad, la textura y consistencia de las paredes.

- Siempre apague la electricidad cuando trabaje cerca de cables eléctricos.

- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, el detector puede detectarlos de la misma
manera que las vigas. Es necesario tener precaución siempre al clavar, cortar o taladrar en paredes, pisos y cielorrasos que puedan
contener estos elementos.

- Las vigas y viguetas suelen tener una separación de 16 ó 24" (40 ó 60 cm) y un ancho de 1

1

⁄2" (38 mm), y quizás estén separadas por

barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de un ancho diferente puede que no sea una viga o vigueta.

Figura A

Figura C

Figura B

Figura D

Figura E

Figure F

CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN

SITUACIÓN CAUSAS PROBABLES SOLUCIONES

Todas las luces se
encienden al mismo
tiempo y el detector
emite un tono continuo.

Puede que el detector no esté
colocado plano contra la pared.

•Sostengaeldetectorconelpulgarenun ladoylosdedosenelotro.Notoquelasuperficieque

se está escaneando o el cabezal del detector.

•Muevaeldetectordemanerarectilíneahaciaarribay haciaabajo,paralelaalasvigas.Nogire

el detector.

El detector se inclinó o levantó
durante el escaneo.

•MuevaelInterruptordeModoparacambiaralmodo DeepScan.

•Alescanearunasuperficiepocouniforme,coloqueuncartóndelgadoenlasuperficie quevaa

escanear y escanee sobre el cartón en el modo DeepScan.

La superficie de escaneo es
muy denso o está muy húmedo
para que funcione el detector.

Si está usando el detector sobre una pared recién encintada, pintada, o empapelada, espere a que
se seque y vuelva a intentar.

No detecta vigas en
el modo StudScan.

La pared es gruesa o densa. Cambie al modo DeepScan para localizar la viga.

Se enciende la luz verde
READY, pero la unidad no
hace nada más durante
el escaneo.

Puede que el detector no esté
colocado plano contra la pared.

Sostenga el detector de modo que la parte posterior hagan contacto completo
con la superficie.

Es posible que haya calibrado
sobre una viga en el modo
DeepScan.

Vuelva a calibrar en un área diferente, luego continúe el escaneo.

No detecta vigas en el
modo DeepScan.

Puede haber calibrado sobre
una viga.

Mueva la unidad a un área diferente, luego vuelva a escanear. También asegúrese de sujetar el
detector contra la pared como se muestra en las ilustraciones.

El detector detecta otros
objetos además de vigas
o encuentra más vigas de
las que deberían estar allí.

El cableado eléctrico y los
tubos de metal/plástico pueden
estar cerca o tocando la
superficie posterior de la pared.

Verifique que no haya otras vigas espaciadas en ambos lados a intervalos de 12, 16 ó 24" (30, 40
ó 60 cm), o revise la misma viga en las zonas directamente por encima o por debajo de la primera
área de escaneo. Las vigas están colocadas en forma rectilínea hacia arriba y hacia abajo,
del piso hacia el techo, mientras que la tubería puede cambiar de dirección. Las vigas estándar
miden aproximadamente 1½" (38 mm) entre los bordes. Cualquier cosa más grande o más
pequeña es probable que no sea una viga (a menos que esté cerca de la puerta o ventana).

El área de detección
del voltaje es
demasiado grande.

La detección del voltaje puede
extenderse en el panel de yeso
tanto como 12" (30 cm) en
cada lado del cableado.

Reduzca la detección de escaneo: 1. Apague el detector. 2. Enciéndalo de nuevo en el borde
donde se detectó el cable por primera vez. 3. Repita el escaneo.

Se sospecha que estarían
cables eléctricos, pero la
Detección WireWarning®
no alerta.

Los cables pueden estar
protegidos dentro de conductos
de metal, una capa de alambre
trenzada, o revestimiento
metálico de la pared.

Si hay un interruptor de tomacorriente, asegúrese de que esté ENCENDIDO mientras esté realizando
el escaneo, pero apáguelo cuando trabaje cerca de los cables eléctricos. Tenga especial cuidado

si el área tiene madera contrachapada, madera gruesa de soporte detrás de paneles
de yeso o paredes que son más gruesas de lo normal.

Los cables ubicados a mayor
profundidad de 2" (50 mm) de
la superficie es posible que no
se puedan detectar.

Véase más arriba.

Puede que los cables no
estén activos.

Enchufe una lámpara en el tomacorriente y enciéndala para comprobar si los cables eléctricos
están activos.

Apuntador SpotLite

®

Muesca para Marcación

Lengüeta

de Tapa

de Batería

Mango Ergonómico

Botón de Encendido

Luz roja EDGE
(indicadora de borde)

Indicador de
Detección
WireWarning

®

Selector de Modo

Luz verde READY
(indicadora de
encendido)
