Brennweite / Focal length

40 mm

Blendenbereich / Aperture range

f/2 – f/22

Linsen/Gruppen / Lens elements/Groups

9/8

Optische Bildstabilisierung / Optical image stabilization

no

Fokussierbereich / Focusing range

0,24 m (0.78 ft) – ∞

Arbeitsabstand / Free working distance

0,14 m (0.45 ft) – ∞

Bildfeld* / Angular field* (diag. / horiz. / vert.)

56° / 47° / 33°

Bildkreisdurchmesser / Diameter of image field

43,3 mm (1.7″)

Anlagemaß / Flange focal distance

18,0 mm (0.71″)

Objektfeld bei Naheinstellung* /
Coverage at close range (MOD)*

79 x 117 mm (3.1 x 4.6″)

Abbildungsmaßstab bei Naheinstellung /
Image ratio at MOD

1:3.3

Filterdurchmesser / Filter thread

M67 x 0,75

Lage der Eintrittspupille (vor der Bildebene) /
Entrance pupil position ( in front of image plane)

75.1 mm (2.96″)

Drehwinkel des Fokussierrings (inf – MOD)
Rotation angle of focusing ring (inf – MOD)

Fokusring nicht mechanisch gekoppelt. Drehwinkel
abhängig von Drehgeschwindigkeit.
Focusing not mechanically coupled. Rotation angle
depending on rotation speed.

Durchmesser max. (mit Störlichtblende) /
Diameter max. (with lens shade)

91 mm (3.6″)

Durchmesser des Fokussierrings /
Diameter of focusing ring

78 mm (3.1″)
Länge (ohne Objektivdeckel) / Length (without lens caps)

93 mm (3.7″)

Länge (mit Objektivdeckeln) / Length (with lens caps)

106 mm (4.2″)

Gewicht (ohne Objektivdeckel) / Weight (without lens caps)

361 g (0.80 lbs)

* bezugnehmend auf das 24x36mm Format / referring to 36mm format

Sonderglas / Special glas

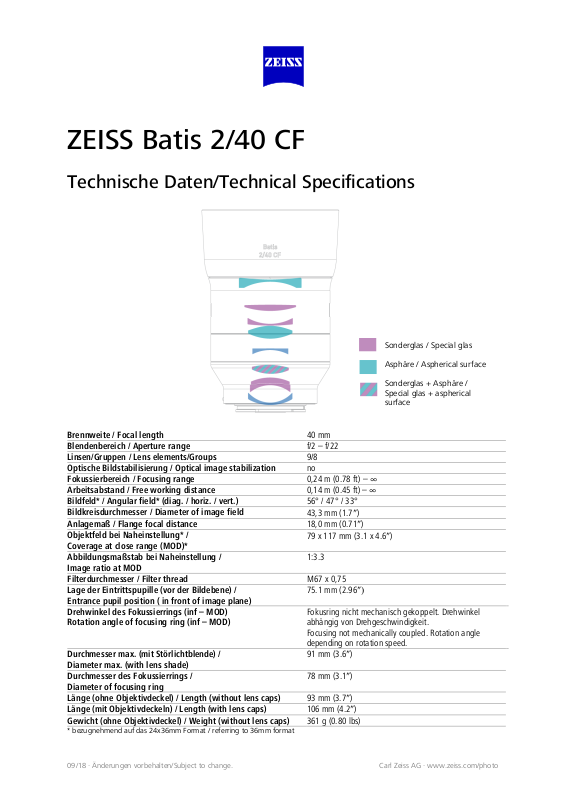

ZEISS Batis 2/40 CF

Technische Daten/Technical Specifications

Asphäre / Aspherical surface

Sonderglas + Asphäre /
Special glas + aspherical
surface

09/18 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo

Blendenzahl: k = 2 / f-number = 2

Sagittal
Tangential

Blendenzahl: k = 4 / f-number = 4

Sagittal
Tangential

ZEISS Batis 2/40 CF

MTF Charts

Modulationsübertragung MTF als Funktion der Bildhöhe (u‘) und Spaltorientierung. Weißes Licht.
Ortsfrequenzen 10, 20 und 40 Perioden/mm // Modulation transfer MTF as a function of the image height
(u‘) and slit orientation. White light. Spatial frequencies 10, 20 and 40 cycles/mm.
