Zeiss Axioskop 40, Axioskop 40 FL User Manual [de]

Bedienungsanleitung

Axioskop 40 / Axioskop 40 FL

Routinemikroskop

EINLEITUNG Axioskop 40 Carl Zeiss Copyright Axioskop 40 FL

Die Kenntnis dieser Anleitung ist für die Bedienung des Gerätes erforderlich. Bitte machen Sie sich deshalb mit dem Inhalt vertraut und befolgen Sie besonders Hinweise, die den sicheren Umgang mit dem Gerät betreffen.

Änderungen im Interesse der technischen Weiterentwicklung bleiben vorbehalten; das Handbuch unterliegt nicht dem Änderungsdienst.

nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz.

Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.

Herausgeber: Carl Zeiss Lichtmikroskopie

Postfach 4041 37030 Göttingen Telefon: 0551 5060 660 Telefax: 0551 5060 464 Internet: www.zeiss.de/mikro E-Mail: mikro@zeiss.de

Nummer der Bedienungsanleitung: B 40-810 d

Herausgabedatum: 31.10.2003

0-2 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Inhaltsübersicht Carl Zeiss

INHALTSÜBERSICHT

Seite

EINLEITUNG.................................................................................................................0-2

Copyright......................................................................................................................0-2

Inhaltsübersicht .............................................................................................................0-3

Mikroskopieren in wenigen Schritten.............................................................................0-7

Hinweise zur Gerätesicherheit........................................................................................0-8

Garantiehinweise.........................................................................................................0-12

Gesamtansicht Axioskop 40 ........................................................................................0-13

Gesamtansicht Axioskop 40 FL ....................................................................................0-14

KAPITEL 1 GERÄTEBESCHREIBUNG..............................................................................................1-2

1.1 Bezeichnung und Verwendungszweck...........................................................................1-2

1.2 Gerätebeschreibung und Hauptmerkmale......................................................................1-2

1.3 Systemübersicht Axioskop 40 / 40 FL .............................................................................1-4

1.4 Objektive.......................................................................................................................1-8

1.5 Okulare .......................................................................................................................1-10

1.6 Objektmikrometer und Okular-Strichplatten ................................................................1-11

1.7 Technische Daten ........................................................................................................1-13

B 40-810 d 10/03 0-3

EINLEITUNG Axioskop 40 Carl Zeiss Inhaltsübersicht Axioskop 40 FL

Seite

KAPITEL 2 INBETRIEBNAHME.......................................................................................................2-4

2.1 Erstinbetriebnahme .......................................................................................................2-4

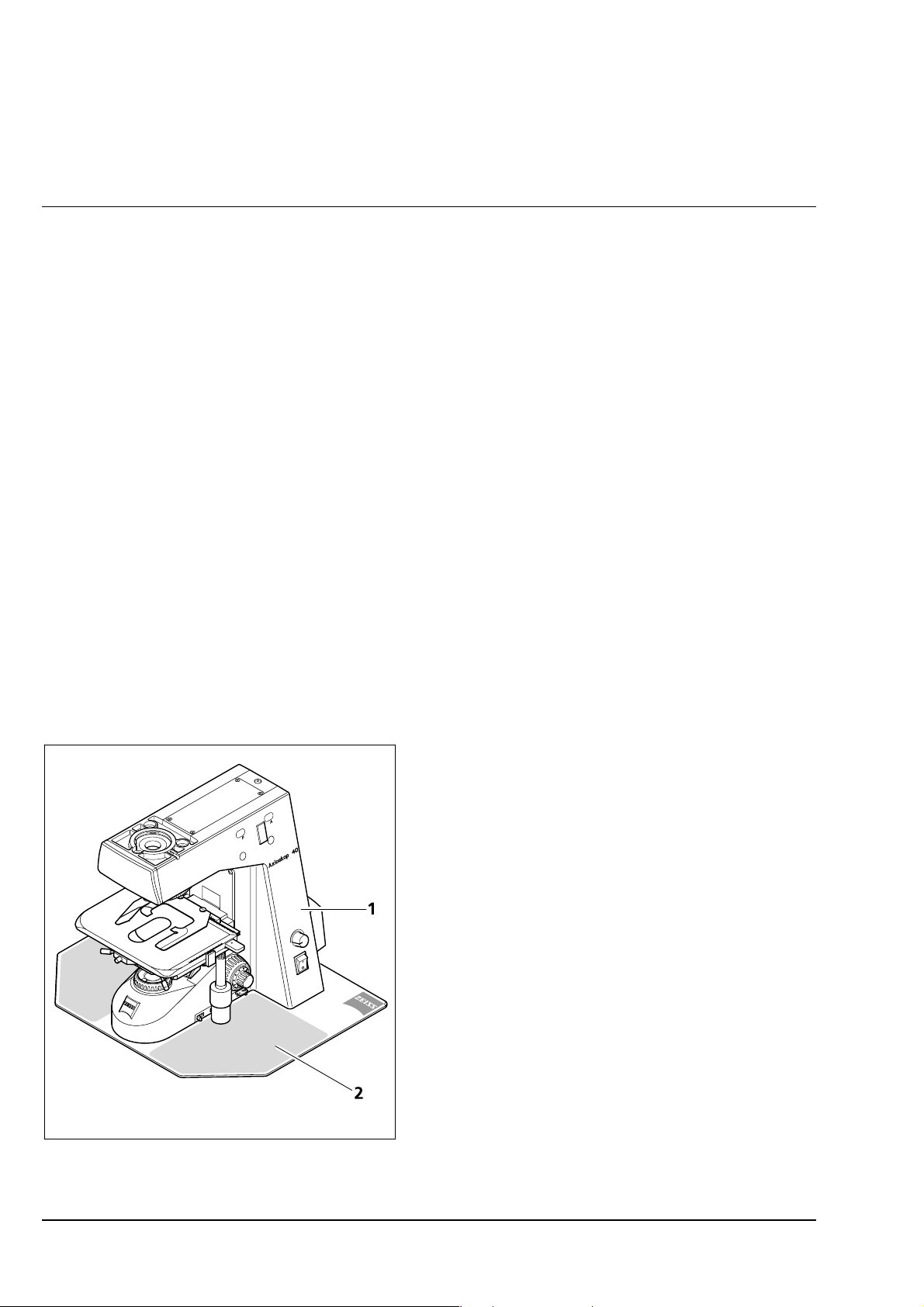

2.1.1 Mikroskop auspacken und aufstellen.............................................................................2-4

2.1.2 Binokularen Tubus oder Fototubus ansetzen..................................................................2-5

2.1.3 Okulare bzw. Hilfsmikroskop einsetzen..........................................................................2-5

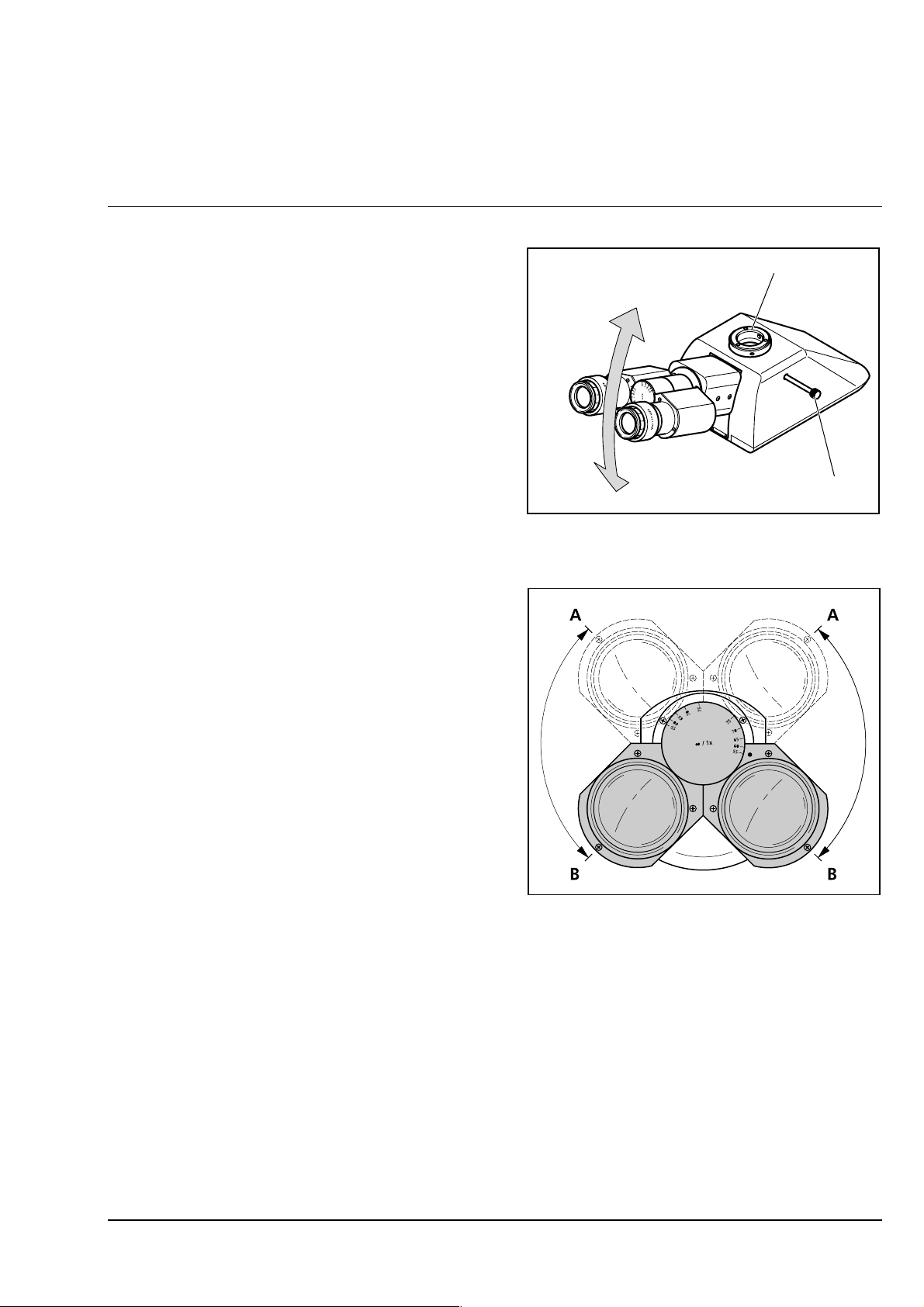

2.1.4 Okularabstand (Pupillendistanz) am binokularen Tubus einstellen ..................................2-7

2.1.5 Einblickhöhe einstellen ..................................................................................................2-7

2.1.6 Objektive einschrauben .................................................................................................2-8

2.1.7 Nachfüllset in Objektmarkierer einsetzen ......................................................................2-9

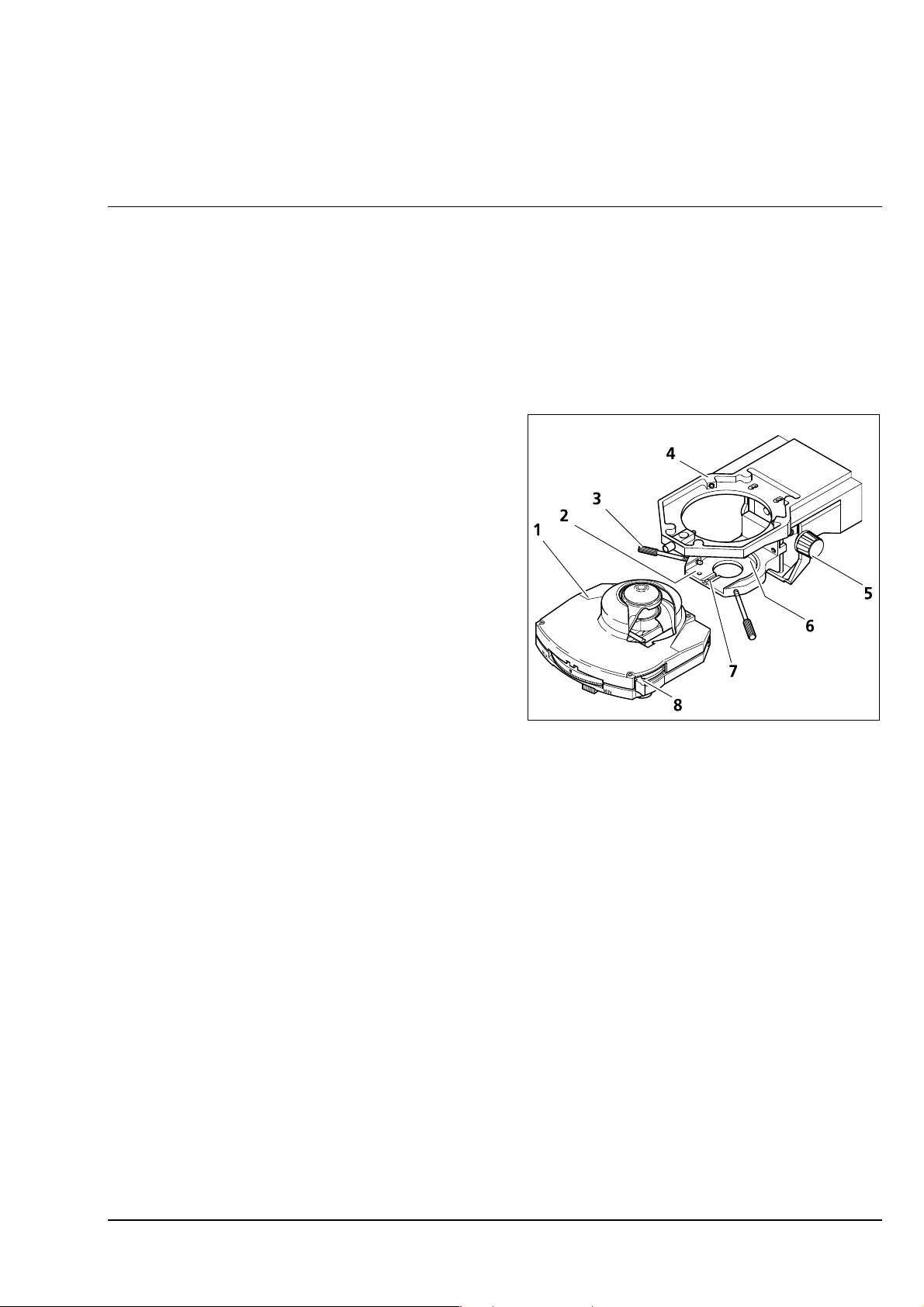

2.1.8 Universalkondensor ansetzen ......................................................................................2-10

2.1.9 Netzverbindung herstellen...........................................................................................2-11

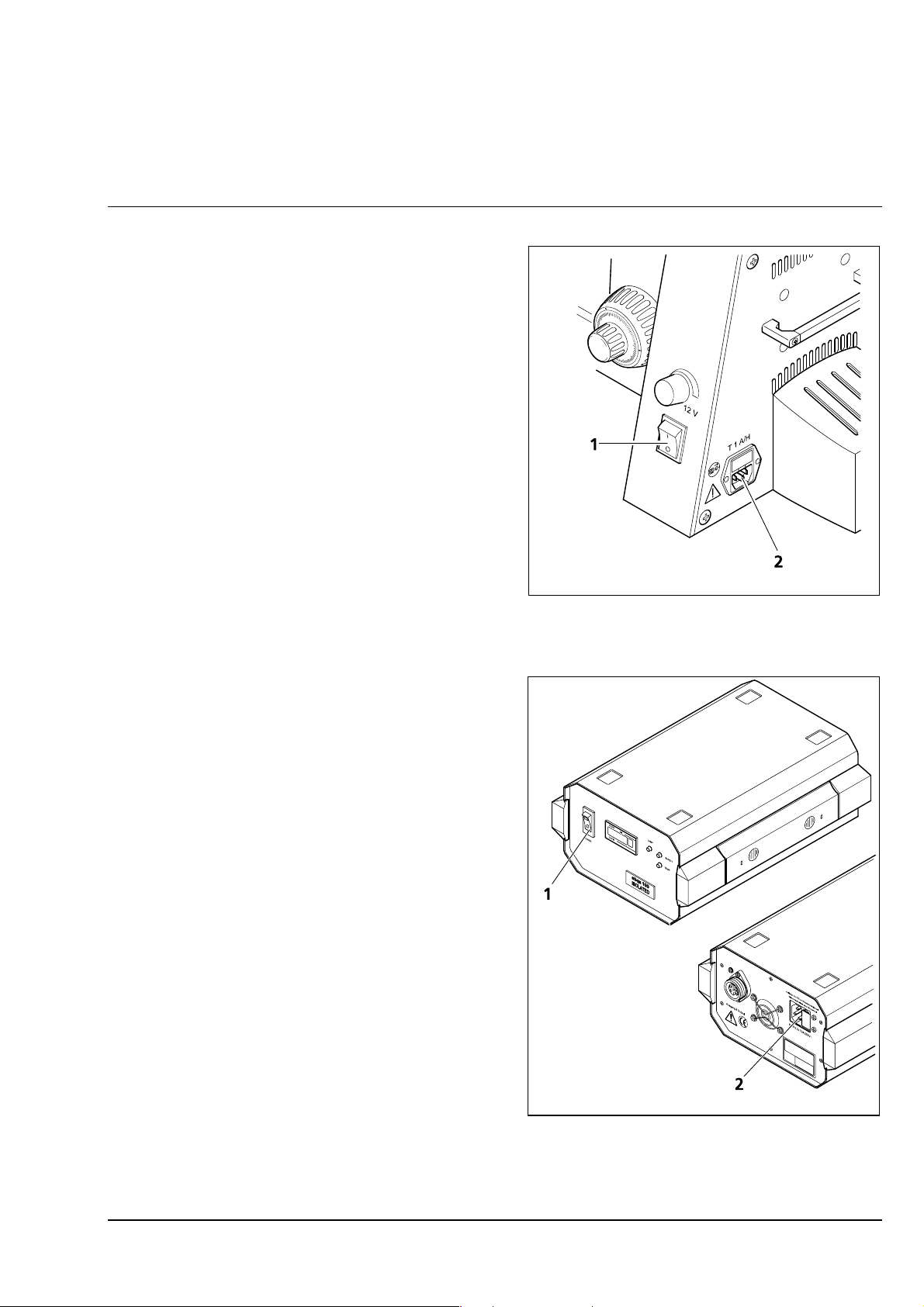

2.1.10 Mikroskop und Vorschaltgerät HBO 100 W ein- bzw. ausschalten ...............................2-11

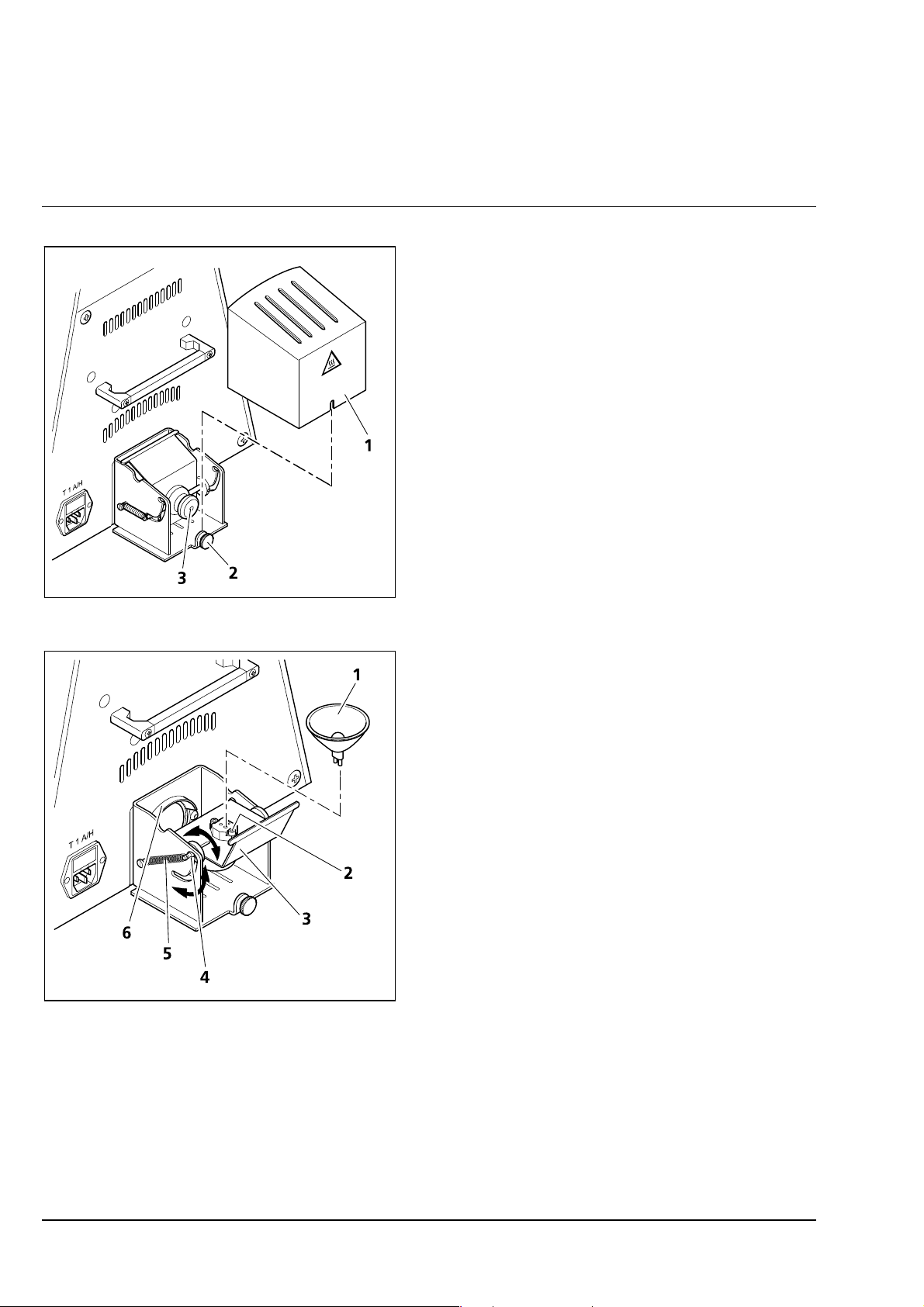

2.1.11 Halogenlampe 12 V, 35 W einsetzen bzw. wechseln ...................................................2-12

2.1.12 Leuchte HBO 103 (Axioskop 40 FL)..............................................................................2-13

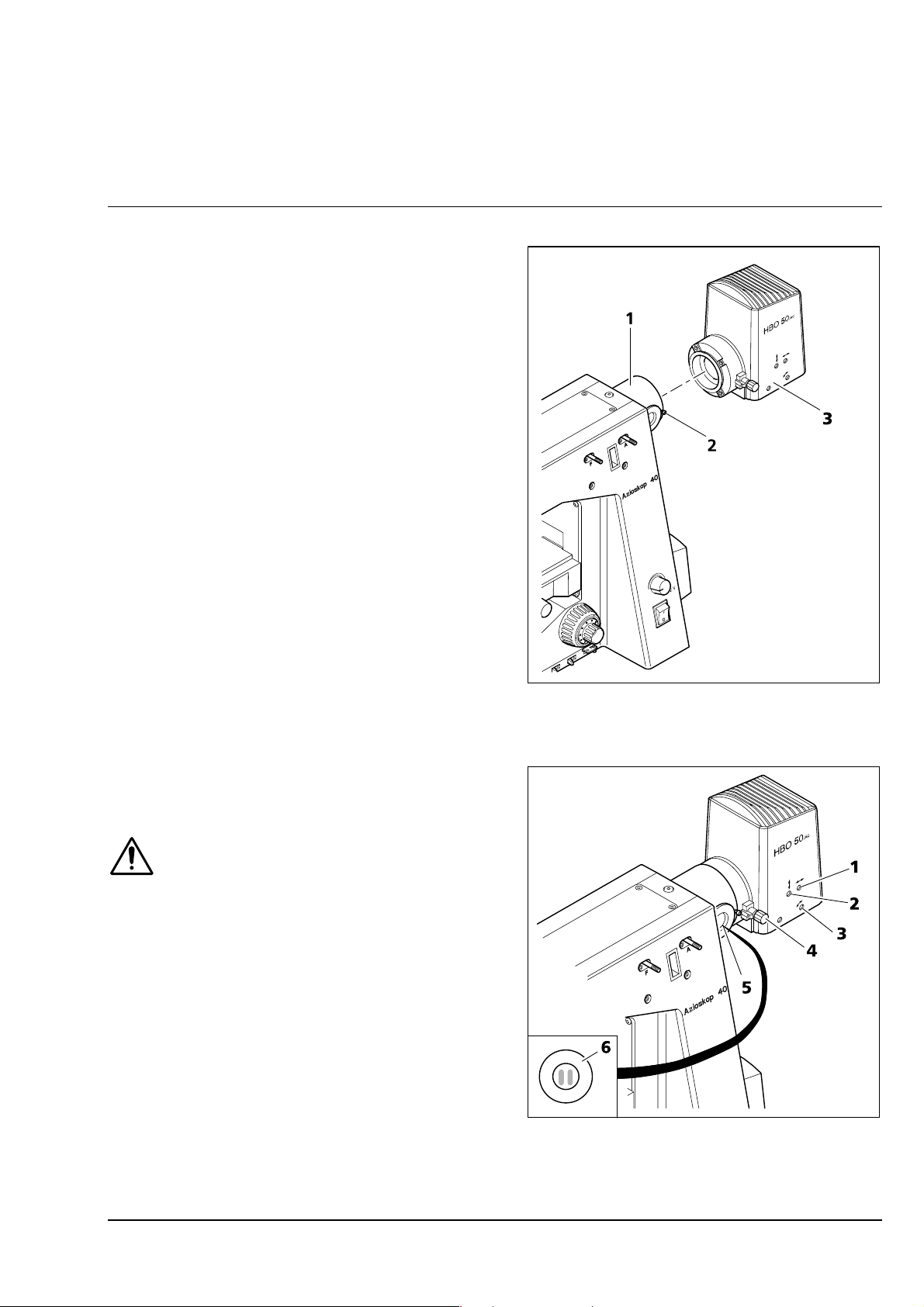

2.1.13 Fluoreszenzleuchte HBO 50 (Axioskop 40 FL)...............................................................2-17

2.2 An- und Umbauarbeiten..............................................................................................2-19

2.2.1 Kondensor wechseln ...................................................................................................2-19

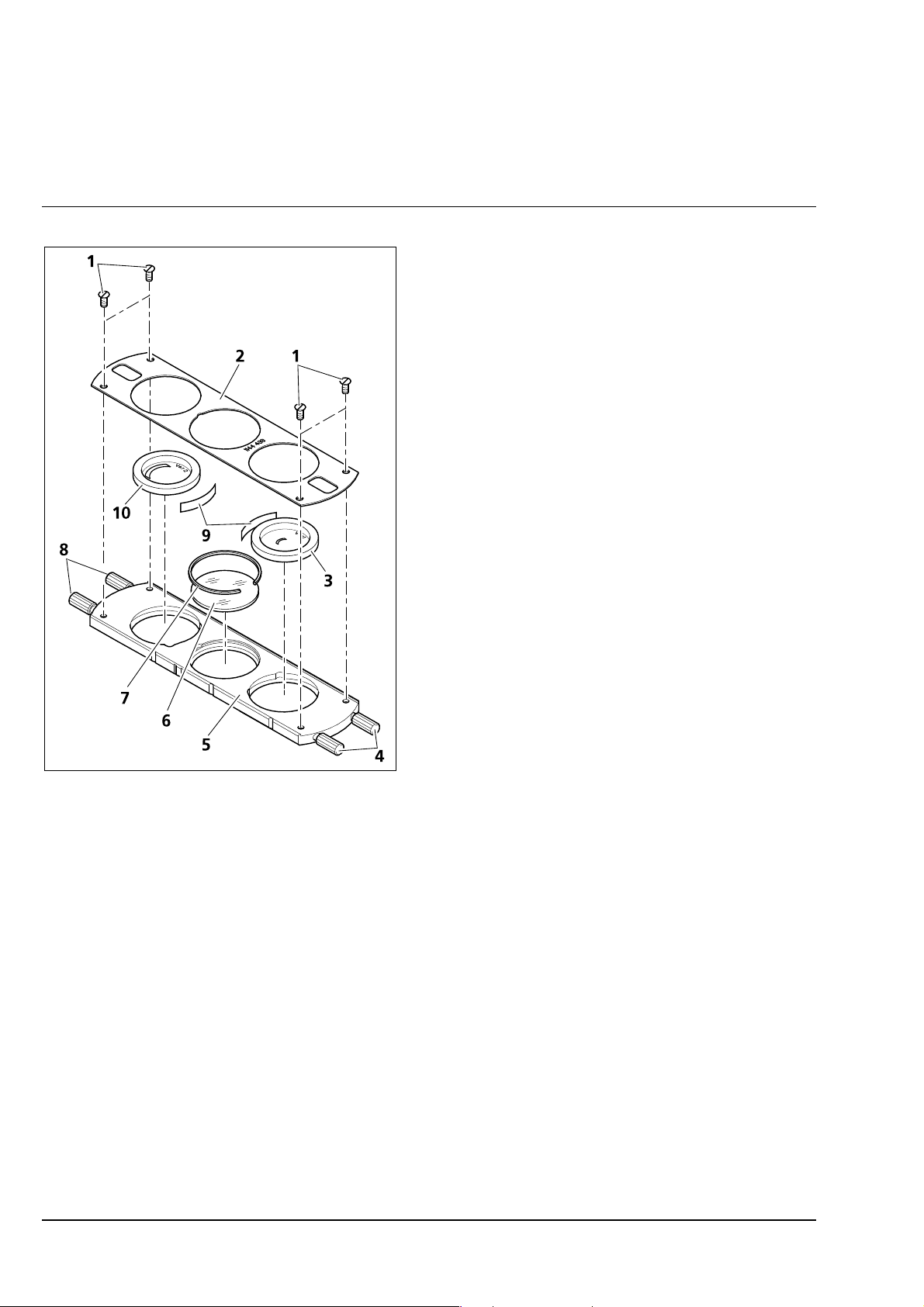

2.2.2 Blenden (Ph, Var) und Neutralfilter in Schieber einlegen...............................................2-20

2.2.3 Farbglasträger montieren ............................................................................................2-21

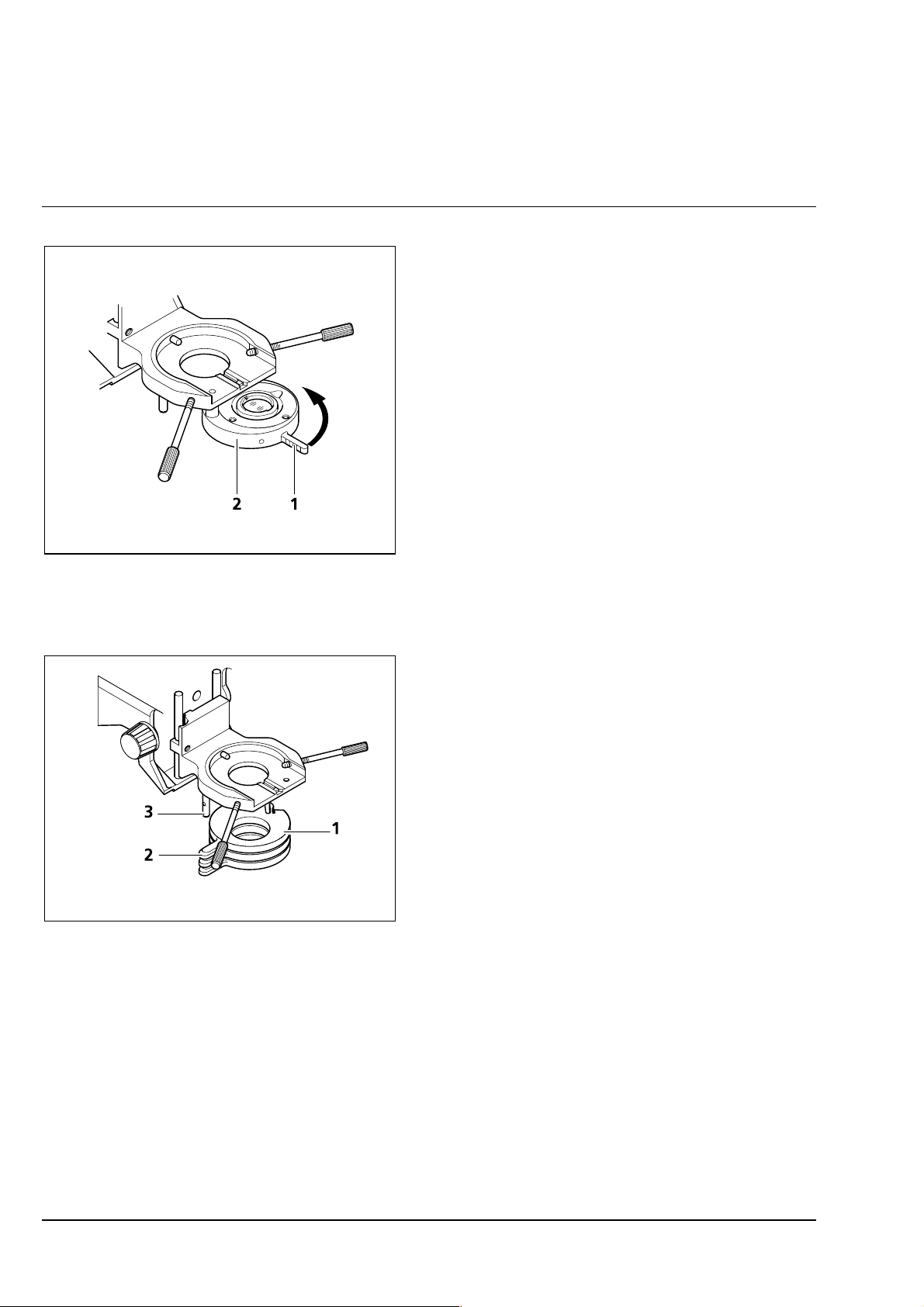

2.2.4 Polarisator D montieren...............................................................................................2-21

2.2.5 Übersichtseinrichtung montieren .................................................................................2-22

2.2.6 Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 wechseln ......................................2-23

2.2.7 Brenner der Fluoreszenzleuchte HBO 50 wechseln.......................................................2-26

2.2.8 Kreuztisch mit Friktionseinstellung...............................................................................2-28

2.2.9 Kreuztisch wechseln ....................................................................................................2-29

2.2.10 Binokularen Tubus wechseln .......................................................................................2-33

2.2.11 Zwischenplatte für Axioskop montieren.......................................................................2-34

2.2.12 "Push&Click" Module am Axioskop 40 FL ein- und ausbauen......................................2-35

2.2.13 Filtersatz im Reflektormodul FL P&C wechseln .............................................................2-36

2.2.14 Farbteiler im Reflektormodul FL P&C wechseln.............................................................2-38

2.2.15 Aktive Mitbeobachtereinrichtung, 2fach, montieren ....................................................2-40

2.2.16 Multibeobachtereinrichtung montieren .......................................................................2-42

2.2.17 Zwischentubus für Bildeinspiegelung montieren ..........................................................2-44

0-4 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Inhaltsübersicht Carl Zeiss

Seite

KAPITEL 3 BEDIENUNG .................................................................................................................3-3

Übersicht der Bedien- und Funktionselemente....................................................................3-3

3.1

3.1.1 Bedien- und Funktionselemente am Axioskop 2 plus ..........................................................3-4

3.1.2 Übersicht der Bedien- und Funktionselemente am Axioskop 2 mot plus............................3-10

3.2 Einschalten und Grundeinstellungen ................................................................................3-18

3.2.1 Axioskop 2 plus................................................................................................................3-18

3.2.2 Axioskop 2 mot plus ........................................................................................................3-18

3.3 Beleuchtungs- und Kontrastverfahren ..............................................................................3-24

3.3.1 Durchlicht-Hellfeld nach KÖHLER einstellen ......................................................................3-24

3.3.2 Durchlicht-Dunkelfeld einstellen .......................................................................................3-27

3.3.3 Durchlicht-Phasenkontrast einstellen ................................................................................3-29

3.3.4 Durchlicht-Polarisation einstellen ......................................................................................3-31

3.3.5 Durchlicht-Differentieller Interferenzkontrast (DIC) einstellen ............................................3-36

3.3.6 Auflicht-Fluoreszenz einstellen .........................................................................................3-39

3.4 Dokumentation................................................................................................................3-41

3.4.1 Mikrofotografische Einrichtungen montieren....................................................................3-41

3.4.2 Videomikroskopische Einrichtungen montieren ................................................................3-43

3.4.3 Adapter für digitale Kompaktkameras montieren .............................................................3-44

3.5 Mehrbeobachtereinrichtungen .........................................................................................3-45

3.5.1 Aktive Mitbeobachtereinrichtung, 2fach, einsetzen ..........................................................3-45

3.5.2 Multibeobachtereinrichtung einsetzen..............................................................................3-47

3.6 Zeicheneinrichtung...........................................................................................................3-49

3.6.1 Zwischentubus für Bildeinspiegelung, schaltbar, einsetzen................................................3-49

3.7 Quantitative Mikroskopie .................................................................................................3-50

3.7.1 Längen messen ................................................................................................................3-50

3.7.2 Höhen messen .................................................................................................................3-51

B 40-810 d 10/03 0-5

EINLEITUNG Axioskop 40 Carl Zeiss Inhaltsübersicht Axioskop 40 FL

Seite

KAPITEL 4 PFLEGE, WARTUNG, STÖRUNGSBESEITIGUNG UND SERVICE..................................4-2

4.1 Gerät pflegen................................................................................................................4-2

4.2 Gerät warten.................................................................................................................4-3

4.2.1 Kontrolltätigkeiten durchführen ....................................................................................4-3

4.2.2 Sicherungen wechseln...................................................................................................4-3

4.3 Störungen beseitigen ....................................................................................................4-4

4.4 Ersatzteile, Verschleißteile und Werkzeuge ....................................................................4-8

4.5 Service anfordern ..........................................................................................................4-9

ANHANG..................................................................................................................... A-1

Abkürzungsverzeichnis ................................................................................................. A-2

Stichwortverzeichnis..................................................................................................... A-4

Schutzrechte ................................................................................................................ A-8

0-6 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Mikroskopieren in wenigen Schritten ... Carl Zeiss

Mikroskopieren in wenigen Schritten am Beispiel "Durchlicht-Hellfeld nach KÖHLER einstellen"

☞

(1) Mikroskop ist gemäß Kapitel 2, Inbetriebnahme, vorbereitet und gemäß Abschnitt 3.4 ein-

(2) Kontrastreiches Präparat auf Kreuztisch (mit Deckglas nach oben) legen.

(3) Objektiv 10x am Objektivrevolver einschwenken und auf das Präparat fokussieren, dabei mög-

(4) Kondensor – z. B. Kondensor 0,9/1,25 H – mittels Kondensortrieb an oberen Höhenanschlag

(5) Leuchtfeldblende soweit schließen, bis diese im Sehfeld, wenn auch unscharf, sichtbar wird

(6) Kondensor 0,9/1,25 H nun soweit absenken, bis der Leuchtfeldblendenrand scharf erscheint

(7) Leuchtfeldblende mit Zentrierschrauben am Kondensorträger zentrieren (Bild 0-1/C) und so-

Vor dem ersten Arbeiten mit den Mikroskopen Axioskop 40 oder Axioskop 40 FL sind die Hinweise zur Gerätesicherheit sowie die Kapitel Beschreibung (Kapitel 1) und Inbetriebnahme (Kapitel 2) durchzulesen.

geschaltet.

lichst immer das Präparat vom Objektiv wegbewegen!

stellen. Der Höhenanschlag muss so voreingestellt sein, dass das Präparat durch den Kondensor nicht ausgehoben wird. Falls der Kondensor 0,9/1,25 H mit dem Schieber für PH/H/Var versehen ist, diesen in die mittlere Position für Hellfeld stellen.

(Bild 0-1/A).

(Bild 0-1/B).

weit öffnen, dass Blendenrand gerade aus dem Sehfeld verschwindet (Bild 0-1/D).

(8) Zur Aperturblendeneinstellung (Kontrast) ein Okular aus dem Binokularstutzen entfernen und

Aperturblende auf ca. 2/3 des Durchmessers der Objektivaustrittspupille einstellen (Bild 0-1/E). Die optimale Kontrasteinstellung ist abhängig vom jeweiligen Präparat.

(9) Okular wieder einsetzen und falls notwendig auf das Präparat mit Feintrieb nachfokussieren.

(10) Mit jedem Objektivwechsel verändern sich abgebildete Feldgröße und Objektivapertur, sodass

die Bedienschritte (5) bis (9) zu wiederholen sind.

Bild 0-1 Blendeneinstellungen im Durch-

licht-Hellfeld nach KÖHLER

B 40-810 d 10/03 0-7

EINLEITUNG Axioskop 40 Carl Zeiss Hinweise zur Gerätesicherheit Axioskop 40 FL

Hinweise zur Gerätesicherheit

Die Mikroskope Axioskop 40 und Axioskop 40 FL wurden entsprechend der Norm DIN EN 61010-1 (IEC 61010-1) und IEC 61010-2-101 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, konstruiert, gefertigt und geprüft.

Die Geräte erfüllen die Anforderungen der Richtlinie 98/79/EG und sind mit dem gekennzeichnet.

Die vorliegende Bedienungsanleitung enthält Informationen und Warnungen, die vom Betreiber zu befolgen sind.

Nachfolgend erläuterte Warn- und Hinweissymbole werden in dieser Bedienungsanleitung verwendet:

☞

HINWEIS Dieses Symbol kennzeichnet einen Hinweis, der besonders zu beachten ist.

ACHTUNG

Dieses Symbol kennzeichnet eine Gefahr, die für das Gerät oder Gerätesystem entstehen kann.

ACHTUNG

Dieses Symbol kennzeichnet eine Gefahr, die für den Benutzer entstehen kann.

ACHTUNG

Heiße Oberfläche!

ACHTUNG

Austretende UV-Stahlung!

- Zeichen

ACHTUNG Vor Eingriff in das Gerät Netzstecker ziehen!

0-8 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Hinweise zur Gerätesicherheit Carl Zeiss

Die Mikroskope Axioskop 40 und Axioskop 40 FL Bedienungsanleitung beschriebenen Mikroskopierverfahren verwendet werden.

Nachstehende Hinweise sind besonders zu beachten:

Für jegliche andere Anwendung, evtl. auch einzelner Baugruppen oder Einzelteile, kann vom Hersteller keine Haftung übernommen werden. Dies gilt auch für sämtliche Service- oder Reparaturarbeiten, die nicht vom autorisierten Service-Personal durchgeführt werden. Außerdem erlöschen sämtliche Garantie-/Gewährleistungsansprüche.

Der Netzstecker darf nur in eine Steckdose mit Schutzkontakt eingeführt werden. Die Schutzwirkung darf nicht durch ein Verlängerungskabel ohne Schutzleiter außer Kraft gesetzt werden.

Wird festgestellt, dass Schutzmaßnahmen nicht mehr wirken, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigte Benutzung zu sichern. Zur Wiederinstandsetzung des Gerätes ist Verbindung mit dem Zeiss-Kundendienst bzw. dem Carl Zeiss Mikroskopie-Service aufzunehmen.

☞

Die Mikroskope sind mit einem, im Stativ integriertem Netzgerät ausgerüstet, das die Verwendung von Netzspannungswerten im Bereich von 100 bis 240 V ±10 %, 50 / 60 Hz, ohne zusätzliche Spannungsumstellung am Gerät gestattet. Die Vorschaltgeräte für die HBO 103 (ebq 100 dc) bzw. XBO 75 (ebx 75 isolated) sind für den Spannungsbereich 100 bis 240 V AC, 50 bis 60 Hz ausgelegt. Die Geräte passen sich automatisch an die anliegende Netzspannung an. Eine Spannungsumstellung ist somit ebenfalls nicht notwendig. Das Vorschaltgerät für die HBO 50 muss dagegen auf die entsprechende Netzspannung (100, 110, 120, 127 bzw. 230, 240 V) eingestellt werden, ebenso ist darauf zu achten, dass die richtige Netzfrequenz vorgewählt ist (50 oder 60 Hz). Vor Einschalten des Gerätes ist zu prüfen, ob die vorhandene Netzspannung für dieses Gerät geeignet ist.

inklusive Originalzubehör dürfen nur für die in dieser

Vor Öffnen des Gerätes und vor Sicherungswechsel ist stets der Netzstecker zu ziehen!

Es dürfen nur Gerätesicherungen für den vorgesehenen Nennstrom verwendet werden. Das Verwenden von behelfsmäßigen Sicherungen sowie das Kurzschließen der Sicherungshalter sind verboten.

B 40-810 d 10/03 0-9

EINLEITUNG Axioskop 40 Carl Zeiss Hinweise zur Gerätesicherheit Axioskop 40 FL

Die Mikroskope Axioskop 40 und Axioskop 40 FL sind mit keinen besonderen Vorrichtungen zum Schutz vor ätzenden, potentiell infektiösen, toxischen, radioaktiven oder sonstigen die Gesundheit beeinträchtigenden Proben ausgestattet. Alle gesetzlichen Erfordernisse, insbesondere nationale Vorschriften zur Unfallverhütung, sind im Umgang mit solchen Proben zu beachten.

Gasentladungsleuchten, z. B. HBO 50 oder HBO 103, emittieren ultraviolette Strahlung, die Verbrennungen an Augen und auf der Haut verursachen können. Direktes Hineinschauen in das Licht und direkter Lichteinfall auf die Haut sind deshalb unbedingt zu vermeiden. Beim Mikroskopieren müssen immer die zum Gerät gehörenden Schutzeinrichtungen (wie z. B. spezielle Dämpfungsfilter oder der Fluoreszenzschutzschirm) verwendet werden. Gasentladungslampen stehen im erwärmten Zustand unter hohem Innendruck und sind dementsprechend nur in erkaltetem Zustand unter Benutzung von Schutzhandschuhen und

-maske zu wechseln (ausführliche Hinweise siehe auch in der Bedienungsanleitung B 40-065 d).

Bei Benutzung von Fluoreszenzfiltern darf das Wärmeschutzfilter zum Schutz gegen die Wärmestrahlung der Mikroskopleuchte nicht entfernt werden, da Fluoreszenzfilter wärmeempfindlich sind und die Funktionsfähigkeit dadurch gestört werden kann.

Ein Berühren der heißen Lampengehäuse ist zu vermeiden. Vor Lampenwechsel ist der Netzstecker zu ziehen und eine Abkühlzeit von ca. 15 Minuten einzuhalten.

Schmutz und Staub können das Gerät in seiner Funktionstüchtigkeit beeinträchtigen. Das Gerät ist daher weitgehend vor solchen Einflüssen zu schützen und bei Nichtbenutzung mit der Staubschutzhülle abzudecken. Vor Abdecken des Gerätes ist immer zu prüfen, ob es auch ausgeschaltet ist.

Das Zusetzen oder Abdecken von Lüftungsschlitzen kann zu einem Wärmestau führen, der das Gerät beschädigen und im Extremfall einen Brand auslösen kann. Lüftungsschlitze stets freihalten und keine Gegenstände hineinstecken oder hineinfallen lassen.

Defekte Mikroskope gehören nicht in den Hausmüll; sie sind entsprechend den gesetzlichen Bestimmungen zu entsorgen.

0-10 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Hinweise zur Gerätesicherheit Carl Zeiss

Die Geräte dürfen nur von eingewiesenen Personen bedient werden. Diese müssen über die möglichen Gefahren im Zusammenhang mit dem Mikroskopieren und dem jeweiligen Anwendungsgebiet unterrichtet sein. Das Axioskop 40 / Axioskop 40 FL ist ein Präzisionsinstrument, das im Falle eines unsachgemäßen Eingriffes in seiner Funktionsfähigkeit beeinträchtigt oder zerstört werden kann.

☞

Unbedingt Sicherheitsdatenblatt zum Immersol 518 N durchlesen.

Immersionsöl Immersol 518 N reizt die Haut. Der Kontakt mit Haut, Augen und Kleidung ist zu vermeiden. Bei Hautkontakt mit viel Wasser und Seife abwaschen.

Bei Augenkontakt sofort mit viel Wasser mindestens 5 Minuten ausspülen. Bei anhaltender Reizung Facharzt aufsuchen.



Sachgerechte Entsorgung des Immersionsöls Immersol 518 N Kanalisation gelangen lassen.

: Nicht in Oberflächenwasser oder

B 40-810 d 10/03 0-11

EINLEITUNG Axioskop 40 Carl Zeiss Garantiehinweise Axioskop 40 FL

Garantiehinweise

Der Gerätehersteller leistet Garantie dafür, dass das Gerät bei Übergabe frei von Material- und Fertigungsfehlern ist. Aufgetretene Mängel sind unverzüglich anzuzeigen und es ist alles zu tun, um den Schaden gering zu halten. Wird ein solcher Mangel gemeldet, so ist der Gerätehersteller verpflichtet, den Mangel nach seiner Wahl durch Reparatur oder Lieferung eines mangelfreien Gerätes zu beheben. Für Mängel infolge natürlicher Abnutzung (insbesondere bei Verschleißteilen) sowie unsachgemäßer Behandlung wird keine Gewähr geleistet.

Der Gerätehersteller haftet nicht für Schäden, die durch Fehlbedienung, Fahrlässigkeit oder sonstige Eingriffe am Gerät entstehen, insbesondere durch das Entfernen oder Auswechseln von Geräteteilen oder das Verwenden von Zubehör anderer Hersteller. Hierdurch erlöschen sämtliche Garantieansprüche.

Mit Ausnahme der in dieser Bedienungsanleitung aufgeführten Tätigkeiten, dürfen keine Wartungs- oder Reparaturarbeiten am Axioskop 40 / Axioskop 40 FL ausgeführt werden. Reparaturen sind nur dem ZeissKundendienst oder durch diesen speziell autorisierten Personen gestattet. Sollten Störungen am Gerät auftreten, wenden Sie sich bitte zuerst an die für Sie zuständige Carl-Zeiss-Vertretung.

0-12 B 40-810 d 10/03

Axioskop 40 EINLEITUNG Axioskop 40 FL Gesamtansicht Axioskop 40 Carl Zeiss

Gesamtansicht Axioskop 40

1 Okulare 2 Binokularer Tubus 3 Stativ 4 Leuchte Durchlicht 5 Kondensor 0,9/1,25 H 6 Kreuztisch 7 Objektiv

B 40-810 d 10/03 0-13

EINLEITUNG Axioskop 40 Carl Zeiss Gesamtansicht Axioskop 40 FL Axioskop 40 FL

Gesamtansicht Axioskop 40 FL

1 Okulare 2 Ergotubus 20°/23 mit Höhenverstellung 3 Stativ 4 Leuchte Auflicht 5 Leuchte Durchlicht 6 Universalkondensor 0,9 7 Kreuztisch 8 Objektiv

0-14 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Inhaltsverzeichnis / Bildverzeichnis Carl Zeiss

GERÄTEBESCHREIBUNG

Inhaltsverzeichnis

GERÄTEBESCHREIBUNG ..................................................................................................1-2

1.1 Bezeichnung und Verwendungszweck ...............................................................................1-2

1.2 Gerätebeschreibung und Hauptmerkmale ..........................................................................1-2

1.3 Systemübersicht Axioskop 40 / 40 FL..................................................................................1-4

1.4 Objektive ...........................................................................................................................1-8

1.5 Okulare............................................................................................................................1-10

1.6 Objektmikrometer und Okular-Strichplatten .....................................................................1-11

1.7 Technische Daten.............................................................................................................1-13

Bildverzeichnis

Bild 1-1

Objektiv .............................................................................................................................1-8

B 40-810 d 10/03 1-1

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Bezeichnung ... / Gerätebeschreibung ... Axioskop 40 FL

1 GERÄTEBESCHREIBUNG

1.1 Bezeichnung und Verwendungszweck

Herstellerbezeichnung: Mikroskop Axioskop 40

Mikroskop Axioskop 40 FL

Die Mikroskope Axioskop 40 und Axioskop 40 FL sind als universell einsetzbare Mikroskope für Applikationen in der Biologie und in der Medizin zur Untersuchung von Blut und / oder Gewebeproben aus dem menschlichen Körper vorgesehen. Sie können als reine Durchlichtmikroskope (Axioskop 40) oder ausgestattet mit einer Auflicht-Fluoreszenz-Einrichtung (Axioskop 40 FL) als kombinierte Durchlichtbzw. Auflichtmikroskope eingesetzt werden.

Typische Einsatzbereiche der Mikroskope Axioskop 40 und Axioskop 40 FL sind u. a.:

− Krankenhäuser

− Arztpraxen

− Hochschulen

− Industrie

1.2 Gerätebeschreibung und Hauptmerkmale

Das Axioskop 40 / 40 FL setzt mit dem weiterentwickelten Pyramiden-Design und dem modularen Geräteaufbau bewährte Prinzipien im Mikroskopbau fort und verbindet in dieser Weise moderne Ansprüche an Formgestaltung, Ergonomie, Funktionalität und technischem Leistungsvermögen. Auf Grund der modularen Bauweise können bereits vorhandene Mikroskopbaugruppen, wie Tuben, Zwischentuben und Kondensoren vom Axioskop 2 plus bzw. Axioplan 2 imaging, ohne besondere Aufwendungen angebaut werden. Für Baugruppen des Axioplan 2 imaging ist zusätzlich eine entsprechende Zwischenplatte zu montieren.

Entsprechend dem Ausstattungsgrad des jeweiligen Gerätes sind die nachfolgend aufgeführten Mikroskopier- bzw. Kontrastverfahren möglich:

Durchlicht: Auflicht:

- Hellfeld - Fluoreszenzkontrast

- Dunkelfeld

- Phasenkontrast

- VAREL-Kontrast

- Polarisationskontrast

Das Stativ Axioskop 40 FL enthält eine Auflicht-Fluoreszenz-Einrichtung. Sofern die optional erhältliche, zugehörige Justierhilfe bestellt ist, erfolgt deren Einbau in das Mikroskopstativ bereits werksseitig. Eine Nachrüstung der Auflicht-Fluoreszenz-Einrichtung an bereits vorhandene Durchlicht-Geräte ist nur in Kombination mit einem Austausch des Objektivrevolvers sinnvoll und sollte aus technischen Gründen nur vom Zeiss-Kundendienst vorgenommen werden.

Über die binokularen Fototuben können unter Verwendung entsprechender Adapter jeweils eine Mikroskopkamera, Spiegelreflexkamera oder Digital- / Videokamera zur Bilddokumentation angeschlossen werden.

1-2 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Gerätebeschreibung und Hauptmerkmale Carl Zeiss

Wesentliche Gerätemerkmale des Axioskop 40 sind:

− Stabiles und standsicheres Druckguss-Stativ mit T-förmiger Grundfläche im Pyramiden-Design und eingebauter Stromversorgung für die Halogenleuchte 12 V, 35 W

− Tischfokussierung über koaxialen Grob- / Feintrieb

− Fester und drehbarer Kreuztisch mit keramikbeschichteter Oberfläche und variabler Trieblänge

− Einbauleuchte 12 V, 35 W für Durchlicht und HBO 50 oder HBO 103 für Auflicht

− Kondensor 0,9/1,25 H für Anwendungen im Hellfeld sowie in Kombination mit einem separat

bestellbaren Ph- / Var-Schieber zusätzlich für Phasen- und VAREL-Kontrast

− Kugelgelagerter Objektivrevolver, 6-fach, mit Anschraubgewinde W 0,8"

− ICS-Objektive in den Preis-/Leistungskategorien A-Plan, Achroplan, Plan-Neofluar, Plan-Apochromate

− Binokulare Tuben und Fototuben mit festem und variablem Einblickwinkel sowie Ergotuben und

Ergofototuben mit stufenloser Höhenverstellung

− Okulare 10x mit der Sehfeldzahl 23 und Brillenträgereignung, einstellbar

− Breitgefächerte Adaptionsmöglichkeiten für Mikrofotografie und Videomikroskopie

− Mehrbeobachtereinrichtungen, 2-fach, 9-fach

Zusätzlich gilt für das Stativ Axioskop 40 FL

− Leistungsfähige Auflicht-Fluoreszenz-Einrichtung

− Objektivrevolver, 6-fach, mit Anschraubgewinde W 0,8" sowie mit Reflektorrevolver, 5-fach

B 40-810 d 10/03 1-3

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Systemübersicht Axioskop 40 / 40 FL Axioskop 40 FL

1.3 Systemübersicht Axioskop 40 / 40 FL

1-4 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Systemübersicht Axioskop 40 / 40 FL Carl Zeiss

B 40-810 d 10/03 1-5

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Systemübersicht Axioskop 40 / 40 FL Axioskop 40 FL

1-6 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Systemübersicht Axioskop 40 / 40 FL Carl Zeiss

B 40-810 d 10/03 1-7

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Objektive Axioskop 40 FL

1.4 Objektive

Die Objektive stellen das optische Kernstück des Mikroskops dar. Die Beschriftung kann z. B. wie folgt lauten: Achroplan 10x/0,25 ∞/0,17.

Dabei bedeuten:

10x : Objektivvergrößerung, wobei jeder Ver-

größerungsstufe ein definierter Farbring am Mikroskopobjektiv zugeordnet ist (Zeiss-

Farbringcodierung) 0,25 : numerische Apertur ∞ : unendliche Bildweite, diese Objektive kön-

nen nur an ICS-Mikroskopen von Carl Zeiss

verwendet werden 0,17 : nur mit Deckglasdicke D = 0,17 mm ver-

Bild 1-1 Objektiv

oder

− : mit Deckglasdicken D = 0 oder 0,17 mm

wendbar

verwendbar

Weitere Bezeichnungen sind: Oil : Ölimmersionsobjektiv Ph 2 : Phasenkontrastobjektiv mit grüner Objektivbeschriftung und Ringblende Ph 2

Farbringcodierung für Objektivvergrößerung:

Farbring am Objektiv

Vergrößerungsfaktor

schwarz braun rot orange gelb grün hellblau dunkel-

blau

1,25x 2,5x 4x; 5x 6,3x 10x 16x; 20x;

25x; 32x

40x; 50x 63x 100x;

weiß

150x

Die Objektivvergrößerung multipliziert mit der Okularvergrößerung (meistens 10x) ergibt die visuelle Gesamtvergrößerung: z. B. 10 x 10 = 100x.

Beim Mikroskopieren sollte die Gesamtvergrößerung den Bereich der förderlichen Vergrößerung nicht unter- bzw. überschreiten. Der Bereich der förderlichen Vergrößerung wurde durch Ernst ABBE definiert als das 500- bis 1000-fache der numerischen Apertur des verwendeten Objektivs. Darüber hinaus werden keine weiteren Details aufgelöst. Für ein Objektiv mit der numerischen Apertur von 0,25 liegt der Bereich der sinnvollen Vergrößerung dementsprechend zwischen 125x und 250x.

Die Einhaltung der Deckglasdicke 0,17 mm ist umso nötiger, je höher die numerische Apertur des Objektivs ist. Daher sind bestimmte Objektive auf verschieden starke Deckgläser einstellbar (Korrektionsfassung): Man sucht sich eine Präparatstelle und findet heraus, bei welcher Stellung der Korrektionsfassung die Bildschärfe und der Bildkontrast am besten sind (Schärfennachstellung ist immer erforderlich).

1-8 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Objektive Carl Zeiss

Bei Immersionsobjektiven wird die Luft zwischen Deckglas und Objektiv durch eine Flüssigkeit, meist Immersionsöl, ersetzt. Dafür ist der Öler aus Kunststoff mit 20 ml Immersionsöl 581 N (n

= 1,515)

besonders gut geeignet.

Um bei Immersionsobjektiven eine Ölverschmutzung des Präparates beim Durchdrehen des Revolvers zu vermeiden, kann man die Federfassungen dieser Objektive in ihrer angehobenen Stellung durch Rechtsdrehung auch einhängen (Rückstellung nicht vergessen!).

Für die Mikroskope Axioskop 40 und Axioskop 40 FL stehen folgende Objektive vorzugsweise zur Verfügung:

Mikroskopierverfahren Objektivbezeichnung Vergrößerung /

A-Plan

Durchlicht-Hellfeld A-Plan 2,5x/0,06 9,4 - 000000-1113-114 A-Plan 5x/0,12 9,9 - 441020-0000-000 A-Plan 10x/0,25 4,4 - 441030-0000-000 A-Plan 20x/0,45 0,53 0,17 441040-0000-000 A-Plan 40x/0,65 0,43 0,17 441050-0000-000 A-Plan 100x/1,25 Oil 0,22 0,17 441080-0000-000

Phasenkontrast A-Plan 10x/0,25 Ph 1 4,4 - 441031-0000-000 A-Plan 20x/0,45 Ph 2 0,53 0,17 441041-0000-000 A-Plan 40x/0,65 Ph 2 0,43 0,17 441051-0000-000 A-Plan 100x/1,25 Oil Ph 3 0,22 0,17 441081-0000-000

VAREL-Kontrast A-Plan 10x/0,25 Ph 1 Var 1 4,4 - 000000-1020-863 A-Plan 40x/0,65 Ph 2 Var 2 0,43 0,17 000000-1115-207

Achroplan Durchlicht-Hellfeld Achroplan 4x/0,10 11,1 - 440020-0000-000 Achroplan 10x/0,25 4,8 - 440030-0000-000 Achroplan 20x/0,45 2,07 0,17 440040-0000-000 Achroplan 40x/0,65 0,59 0,17 440050-0000-000 Achroplan 50x/0,90 Oil 0,29 0,17 440057-0000-000 Achroplan 63x/0,80 0,29 0,17 440060-0000-000 Achroplan Achroplan 100x/1,25 Oil 0,19 0,17 440080-0000-000 Achroplan 100x/1,25 Oil Iris 0,19 0,17 440086-0000-000

Phasenkontrast Achroplan 10x/0,25 Ph 1 4,8 - 440031-0000-000 Achroplan 20x/0,45 Ph 2 2,07 0,17 440041-0000-000 Achroplan 40x/0,65 Ph 2 0,59 0,17 440051-0000-000 Achroplan 100x/1,25 Oil Ph 3 0,19 0,17 440081-0000-000

Plan-Neofluare Durchlicht-Hellfeld Plan-Neofluar 2,5x/0,075 9,3 - 440310-0000-000 Plan-Neofluar 5x/0,15 13,6 - 440320-0000-000 Plan-Neofluar 10x/0,30 5,6 0,17 440330-0000-000 Plan-Neofluar 20x/0,50 1,3 0,17 000000-1004-072 Plan-Neofluar 40x/0,75 0,47 0,17 440350-9902-000 Plan-Neofluar 100x/1,30 Oil 0,06 0,17 000000-1018-595

Num. Apertur

63x/0,95 0,15 0 (ohne Deckglas) 440068-0000-000

Freier Arbeitsabstand FAA in mm

Deckglasdicke D in mm

Bestell-Nr.

B 40-810 d 10/03 1-9

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Objektive / Okulare Axioskop 40 FL

Mikroskopierverfahren Objektivbezeichnung Vergrößerung /

Num. Apertur

Plan-Neofluare Phasenkontrast Plan-Neofluar 10x/0,30 Ph 1 5,6 0,17 440331-0000-000 Plan-Neofluar 20x/0,50 Ph 2 1,3 0,17 000000-1004-989 Plan-Neofluar 40x/0,75 Ph 2 0,47 0,17 440351-9902-000 Plan-Neofluar 100x/1,30 Oil Ph 3 0,06 0,17 000000-1031-171

Plan-Apochromate Durchlicht-Hellfeld Plan-Apochromat 40x/1,00 Oil Iris 0,31 0,17 440756-0000-000 Plan-Apochromat 63x/1,40 Oil 0,09 0,17 440760-0000-000 Plan-Apochromat 100x/1,40 Oil 0,09 0,17 440780-0000-000

Freier Arbeitsabstand FAA in mm

Deckglasdicke D in mm

Bestell-Nr.

1.5 Okulare

Folgende Okulare werden zum Axioskop 40 und Axioskop 40 FL angeboten:

Okulartyp Bildwinkel Einsatz Bestell-Nr.

Okular W-PL 10x/23 Br. foc. (2x) 49,4° an allen Tuben, siehe Seite 1-4f;

empfohlen für Ergonomie-Tuben

455043-0000-000, asphärisch

(000000-1104-293 / 296)

Okular PL 10x/23 Br. foc. (2x) 49,4° an allen Tuben, siehe Seite 1-4f;

000000-1026-548 empfohlen für Ergonomie-Tubus (452342-0000-000)

Okular PL 16x/16 Br. 54° an allen Tuben, siehe Seite 1-4f 444053-0000-000

Okular PL 16x/16 Br. foc. 54° an allen Tuben, siehe Seite 1-4f 444054-0000-000

Die Bezeichnung der Okulare W-PL bzw. PL weist auf die sehr gute Bildebnung bis zum Sehfeldrand hin. Auf Wunsch können zu den Okularen auch Augenmuscheln unter der Bestell-Nr. 444801-0000-000 bezogen werden.

1-10 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Objektmikrometer und ... Carl Zeiss

1.6 Objektmikrometer und Okular-Strichplatten

Zum mikroskopischen Messen und Zählen werden Objektmikrometer und Okular-Strichplatten benötigt, wobei nachfolgend eine Auswahl dargestellt ist:

Darstellung Bezeichnung, technische Angaben Bestell-Nr.

Objektmikrometer positiv 5 + 100/100 y

D = 0,17 mm Teilung auf der +y-Achse: 5 mm in 5 Intervalle Teilung auf der −y-Achse: 1 mm in 100 Teile mit zwei gegenläufigen Skalen = 10 µm, Genauigkeit ± 1 µm

Strichkreuzmikrometer 14:140 / d = 26 mm

Teilungslänge = 14 mm Teilstrichabstand = 0,1 mm Teilungsfehler ≤ 0,001 mm

Okular-Strichkreuzplatte / d = 26 mm

474026-0000-000

454060-0000-000

474064-0000-000

Strichkreuzmikrometer 10:100 / d = 26 mm

Teilungslänge = 10 mm Teilstrichabstand = 0,1 mm Teilungsfehler ≤ 0,001 mm

474066-9901-000

B 40-810 d 10/03 1-11

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Objektmikrometer und ... Axioskop 40 FL

Darstellung Bezeichnung, technische Angaben Bestell-Nr.

☞

Netzmikrometer 12,5x12,5/5;10 / d = 26 mm Fläche 12,5 x 12,5 mm geteilt in 10 x 10 Felder

Formatstrichplatte MC 2,5x / d = 26 mm

für Kleinbildfotografie mit einer Nachvergrößerung 2,5x oder für Großformatfotografie mit einer Nachvergrößerung 10x

Bei Verwendung einer Okular-Strichplatte muss der binokulare Tubus oder Fototubus mit zwei Okularen foc., d. h. mit fokussierbaren Okularen ausgerüstet sein, wobei in eines die OkularStrichplatte montiert wird.

474068-0000-000

454075-0000-000

1-12 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Technische Daten Carl Zeiss

1.7 Technische Daten

Abmessungen (Breite x Tiefe x Höhe)

Stativ Axioskop 40................................................................................. ca. 280 mm x 560 mm x 505 mm

Stativ Axioskop 40 FL mit HBO 100

und höhenverstellbarem Ergotubus 20°/23 in höchster Stellung............. ca. 280 mm x 730 mm x 555 mm

Masse

Axioskop 40 ................................................................................................................................ca. 15 kg

Axioskop 40 FL mit HBO 100 ....................................................................................................ca. 19,5 kg

Umweltbedingungen

Transport (in Verpackung):

Zulässige Umgebungstemperatur........................................................................................ -40 bis +70 °C

Lagerung:

Zulässige Umgebungstemperatur........................................................................................ +10 bis +40°C

Zulässige Luftfeuchtigkeit (ohne Kondensation) ....................................................... max. 75 % bei 35 °C

Betrieb:

Zulässige Umgebungstemperatur....................................................................................... +10 bis +40 °C

Zulässige relative Luftfeuchtigkeit ............................................................................. max. 75 % bei 35 °C

Luftdruck................................................................................................................. 800 hPa bis 1060 hPa

Einsatzhöhe.......................................................................................................................... max. 2000 m

Verschmutzungsgrad ...............................................................................................................................2

Betriebstechnische Daten

Einsatzbereich............................................................................................................ geschlossene Räume

Schutzklasse ............................................................................................................................................. I

Schutzart........................................................................................................................................... IP 20

Elektrische Sicherheit ................................................................ nach DIN EN 61010-1 (IEC 61010-1) unter

Berücksichtigung von CSA- und UL-Vorschriften

Überspannungskategorie......................................................................................................................... II

Funkentstörung .................................................................................................gemäß EN 55011 Klasse B

Störfestigkeit ..................................................................................................... gemäß DIN EN 61326 /A1

Netzspannung ..........................................................................................................100 bis 240 V ±10 %

Ein Umstellen der Netzspannung ist nicht erforderlich!

Netzfrequenz..........................................................................................................................50 bis 60 Hz

Leistungsaufnahme Axioskop 40 / Axioskop 40 FL ......................................................................... 100 VA

B 40-810 d 10/03 1-13

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Technische Daten Axioskop 40 FL

Vorschaltgerät mbq52ac-z für HBO 50

Einsatzbereich ........................................................................................................... geschlossene Räume

Schutzklasse ............................................................................................................................................. I

Schutzart........................................................................................................................................... IP 20

Netzspannung umschaltbar zwischen ....................................100, 110, 120, 127 VAC und 230, 240 VAC

Netzfrequenz umschaltbar zwischen..................................................................................... 50 und 60 Hz

Leistungsaufnahme bei Betrieb mit HBO 50 ........................................................................... max. 350 VA

Vorschaltgerät HBO 100 W (HBO 100 W/2 und HBO 103 W/2)

Einsatzbereich ........................................................................................................... geschlossene Räume

Schutzklasse ............................................................................................................................................. I

Schutzart........................................................................................................................................... IP 20

Netzspannung ......................................................................................................... 100 VAC ... 240 VAC

Netzfrequenz........................................................................................................................... 50 ... 60 Hz

Leistungsaufnahme bei Betrieb mit HBO 103 ................................................................................. 155 VA

Sicherungen nach IEC 127

Mikroskopstativ Axioskop 40 .........................................................................................T 1 A/H, 5x20 mm

Mikroskopstativ Axioskop 40 FL.....................................................................................T 1 A/H, 5x20 mm

Vorschaltgerät mbq52ac-z für HBO 50AC................................................................100 V, 127V: 2x T 4 A

........................................................................................................................ ..220 V - 240 V: 2x T 2,5 A

Vorschaltgerät HBO 100 W.........................................................................................T 2,0 A/H, 5x20 mm

Lichtquellen

Halogenlampe ....................................................................................................................... 12 V / 35 W

Regelbarkeit der Lichtquelle.......................................................................... stufenlos ca. 3 bis 12 V

Quecksilberdampf-Kurzbogenlampe.......................................................................................... .... HBO 50

Leistungsaufnahme für HBO 50................................................................................................50 W

Quecksilberdampf-Kurzbogenlampe .....................................................................................HBO 103 W/2

Leistungsaufnahme für HBO 103 W/2 ....................................................................................100 W

1-14 B 40-810 d 10/03

Axioskop 40 GERÄTEBESCHREIBUNG Axioskop 40 FL Technische Daten Carl Zeiss

Axioskop 40 / Axioskop 40 FL:

Stativ mit manueller Tischfokussierung

Grobtrieb .................................................................................................... ca. 5 mm / Umdrehung

Feintrieb.......................................................... ca. 0,5 mm / Umdrehung; ca. 5 µm Teilstrichabstand

Hubbereich ..................................................................................................................... ca. 24 mm

Höhenanschlag ............................................................................................. mechanisch einstellbar

Achromatisch-aplanatischer Universalkondensor 0,9 mit Schwenkbarer Frontlinse 0,9; für Objektivvergrößerungen V

für Objektivvergrößerungen V

< 10x................................................Frontlinse 0,9 ausschwenken

obj.

≥ 10x ................................................ Frontlinse 0,9 einschwenken

obj.

Hellfeldeinsatz oder Revolverscheibe mit Positionen...................................... für Hellfeld, Dunkelfeld

................................................................................................................ für Phasenkontrast 1, 2, 3

Objektivwechsel.............................................................. manuell über Objektivrevolver, 6-fach H, W 0,8"

Reflektormodulwechsel (nur bei Axioskop 40 FL)............................. manuell über Reflektorrevolver, 5-fach

B 40-810 d 10/03 1-15

GERÄTEBESCHREIBUNG Axioskop 40 Carl Zeiss Axioskop 40 FL

1-16 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Inhaltsverzeichnis Carl Zeiss

INBETRIEBNAHME

Inhaltsverzeichnis

INBETRIEBNAHME ...........................................................................................................2-4

2.1 Erstinbetriebnahme ............................................................................................................2-4

2.1.1 Mikroskop auspacken und aufstellen..................................................................................2-4

2.1.2 Binokularen Tubus oder Fototubus ansetzen ......................................................................2-5

2.1.3 Okulare bzw. Hilfsmikroskop einsetzen ..............................................................................2-5

2.1.4 Okularabstand (Pupillendistanz) am binokularen Tubus einstellen .......................................2-7

2.1.5 Einblickhöhe einstellen .......................................................................................................2-7

2.1.6 Objektive einschrauben ......................................................................................................2-8

2.1.7 Nachfüllset in Objektmarkierer einsetzen...........................................................................2-9

2.1.8 Universalkondensor ansetzen ...........................................................................................2-10

2.1.9 Netzverbindung herstellen................................................................................................2-11

2.1.10 Mikroskop und Vorschaltgerät HBO 100 W ein- bzw. ausschalten ....................................2-11

2.1.11 Halogenlampe 12 V, 35 W einsetzen bzw. wechseln ........................................................2-12

2.1.12 Leuchte HBO 103 (Axioskop 40 FL)...................................................................................2-13

2.1.13 Fluoreszenzleuchte HBO 50 (Axioskop 40 FL)....................................................................2-17

2.2 An- und Umbauarbeiten ..................................................................................................2-19

2.2.1 Kondensor wechseln ........................................................................................................2-19

2.2.2 Blenden (Ph, Var) und Neutralfilter in Schieber einlegen ...................................................2-20

2.2.3 Farbglasträger montieren .................................................................................................2-21

2.2.4 Polarisator D montieren....................................................................................................2-21

2.2.5 Übersichtseinrichtung montieren......................................................................................2-22

2.2.6 Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 wechseln ...........................................2-23

2.2.7 Brenner der Fluoreszenzleuchte HBO 50 wechseln............................................................2-26

2.2.8 Kreuztisch mit Friktionseinstellung....................................................................................2-28

2.2.9 Kreuztisch wechseln.........................................................................................................2-29

2.2.10 Binokularen Tubus wechseln ............................................................................................2-33

2.2.11 Zwischenplatte für Axioskop montieren............................................................................2-34

2.2.12 "Push&Click" Module am Axioskop 40 FL ein- und ausbauen ..........................................2-35

2.2.13 Filtersatz im Reflektormodul FL P&C wechseln ..................................................................2-36

2.2.14 Farbteiler im Reflektormodul FL P&C wechseln .................................................................2-38

2.2.15 Aktive Mitbeobachtereinrichtung, 2fach, montieren.........................................................2-40

2.2.16 Multibeobachtereinrichtung montieren ............................................................................2-42

2.2.17 Zwischentubus für Bildeinspiegelung montieren ...............................................................2-44

B 40-810 d 10/03 2-1

INBETRIEBNAHME Axioskop 40 Carl Zeiss Bildverzeichnis Axioskop 40 FL

Bildverzeichnis

Bild 2-1

Bild 2-2 Binokularen Tubus ansetzen...............................................................................................2-5

Bild 2-3 Okulare einsetzen ..............................................................................................................2-5

Bild 2-4 Okular-Strichplatte einsetzen..............................................................................................2-6

Bild 2-5 Okularabstand am binokularen Tubus einstellen.................................................................2-7

Bild 2-6 Einblickhöhe am binokularen Tubus einstellen....................................................................2-7

Bild 2-7 Objektive einschrauben......................................................................................................2-8

Bild 2-8 Nachfüllset einsetzen .........................................................................................................2-9

Bild 2-9 Universalkondensor ansetzen ...........................................................................................2-10

Bild 2-10 Axioskop 40.....................................................................................................................2-11

Bild 2-11 Vorschaltgerät HBO 100 W (Vorder- und Rückseite) ........................................................2-11

Bild 2-12 Lampengehäuse abnehmen .............................................................................................2-12

Bild 2-13 Halogenlampe 12 V, 35 W einsetzen................................................................................2-12

Bild 2-14 Leuchte HBO 103 ansetzen ..............................................................................................2-13

Bild 2-15 Vorschaltgerät HBO 100 W ..............................................................................................2-13

Bild 2-16 Justierhilfe........................................................................................................................2-14

Bild 2-17 HBO 103 justieren............................................................................................................2-14

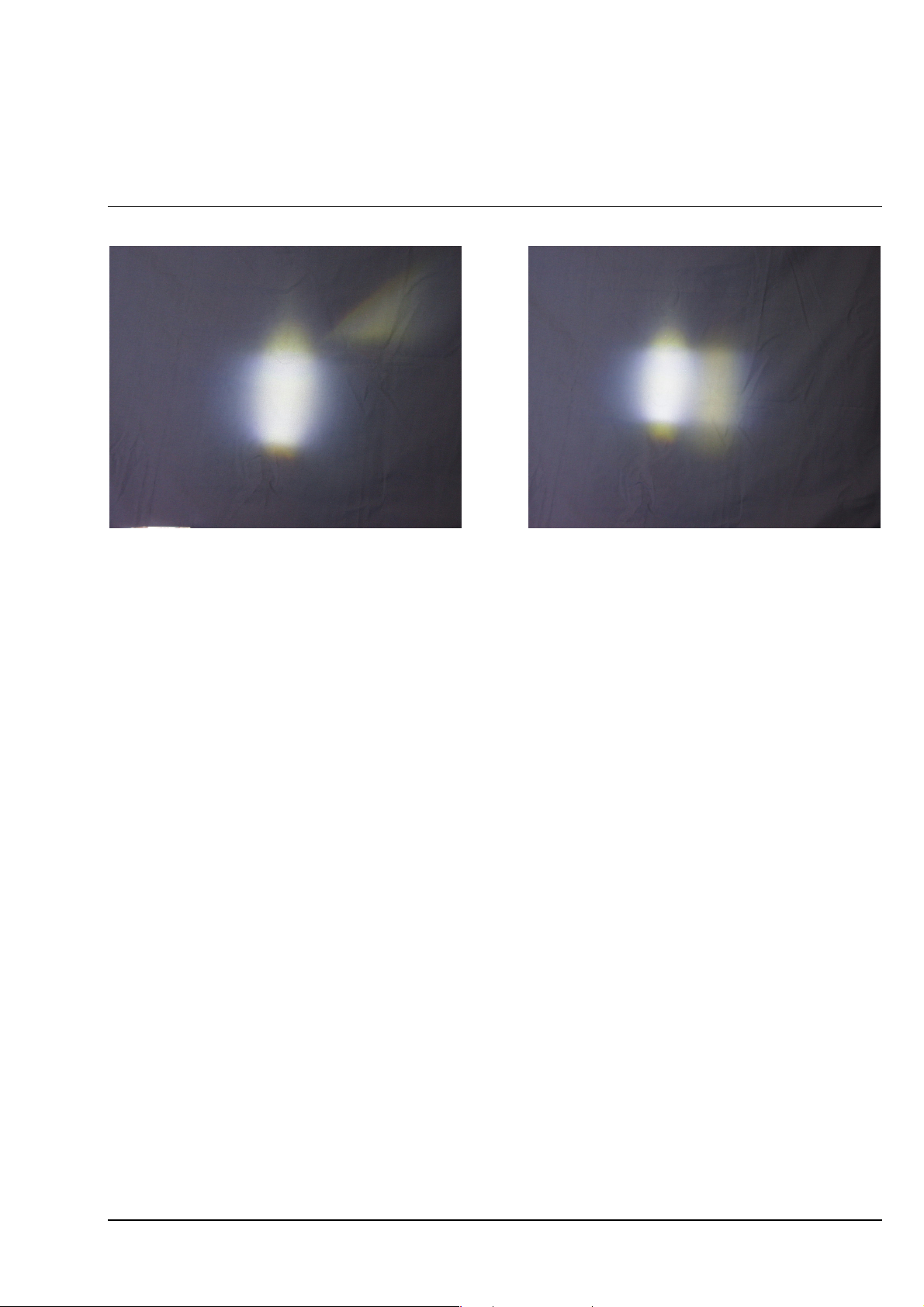

Bild 2-18 Brennflecke der HBO 103 vor der Grobjustierung.............................................................2-15

Bild 2-19 Brennflecke der HBO 103 nach der Grobjustierung ..........................................................2-15

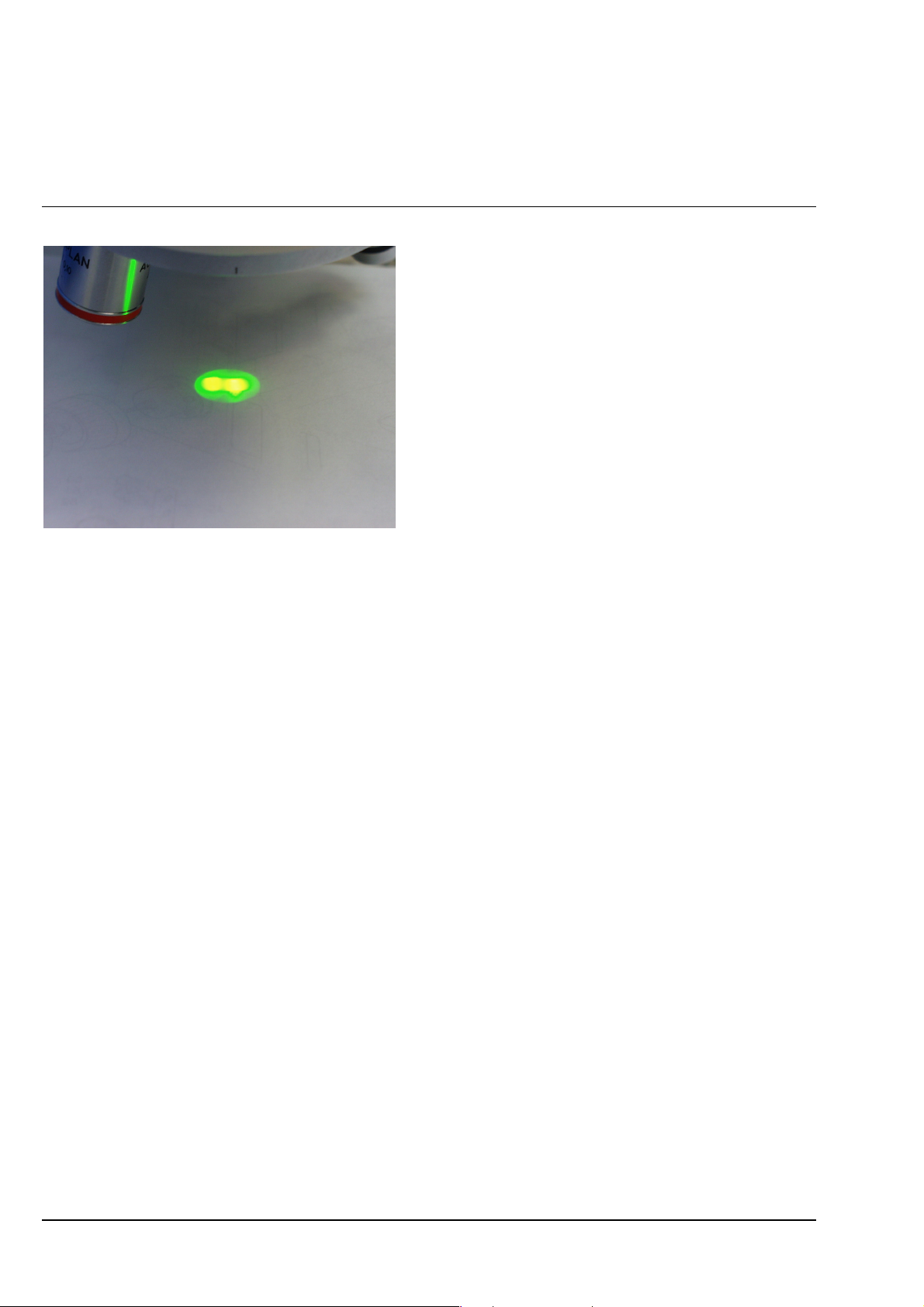

Bild 2-20 Brennflecken-Abbildung ohne Justierhilfe am Kreuztisch..................................................2-16

Bild 2-21 HBO 50 ansetzen .............................................................................................................2-17

Bild 2-22 HBO 50 justieren..............................................................................................................2-17

Bild 2-23 Kondensor wechseln........................................................................................................2-19

Bild 2-24 Blenden und Neutralfilter einlegen ...................................................................................2-20

Bild 2-25 Farbglasträger montieren .................................................................................................2-21

Bild 2-26 Polarisator D montieren....................................................................................................2-21

Bild 2-27 Übersichtseinrichtung montieren......................................................................................2-22

Bild 2-28 Vorschaltgerät HBO 100 W ..............................................................................................2-23

Bild 2-29 Leuchte HBO 103 abnehmen ...........................................................................................2-24

Bild 2-30 Gehäuse der HBO 103 abnehmen....................................................................................2-24

Bild 2-31 Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 wechseln...........................................2-25

Bild 2-32 Brenner wechseln.............................................................................................................2-26

Bild 2-33 Friktionsmoment einstellen...............................................................................................2-28

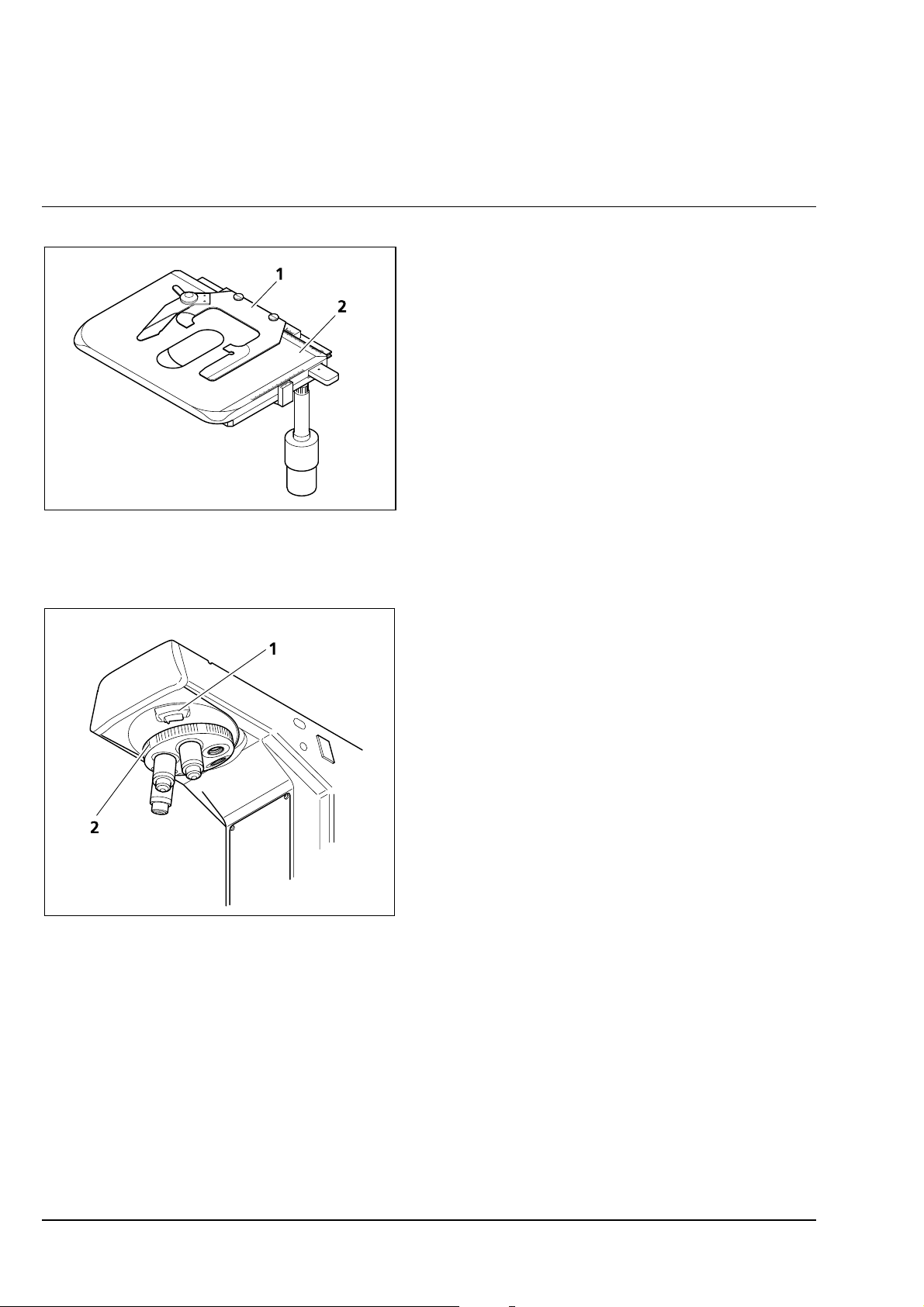

Bild 2-34 Festen Kreuztisch wechseln..............................................................................................2-29

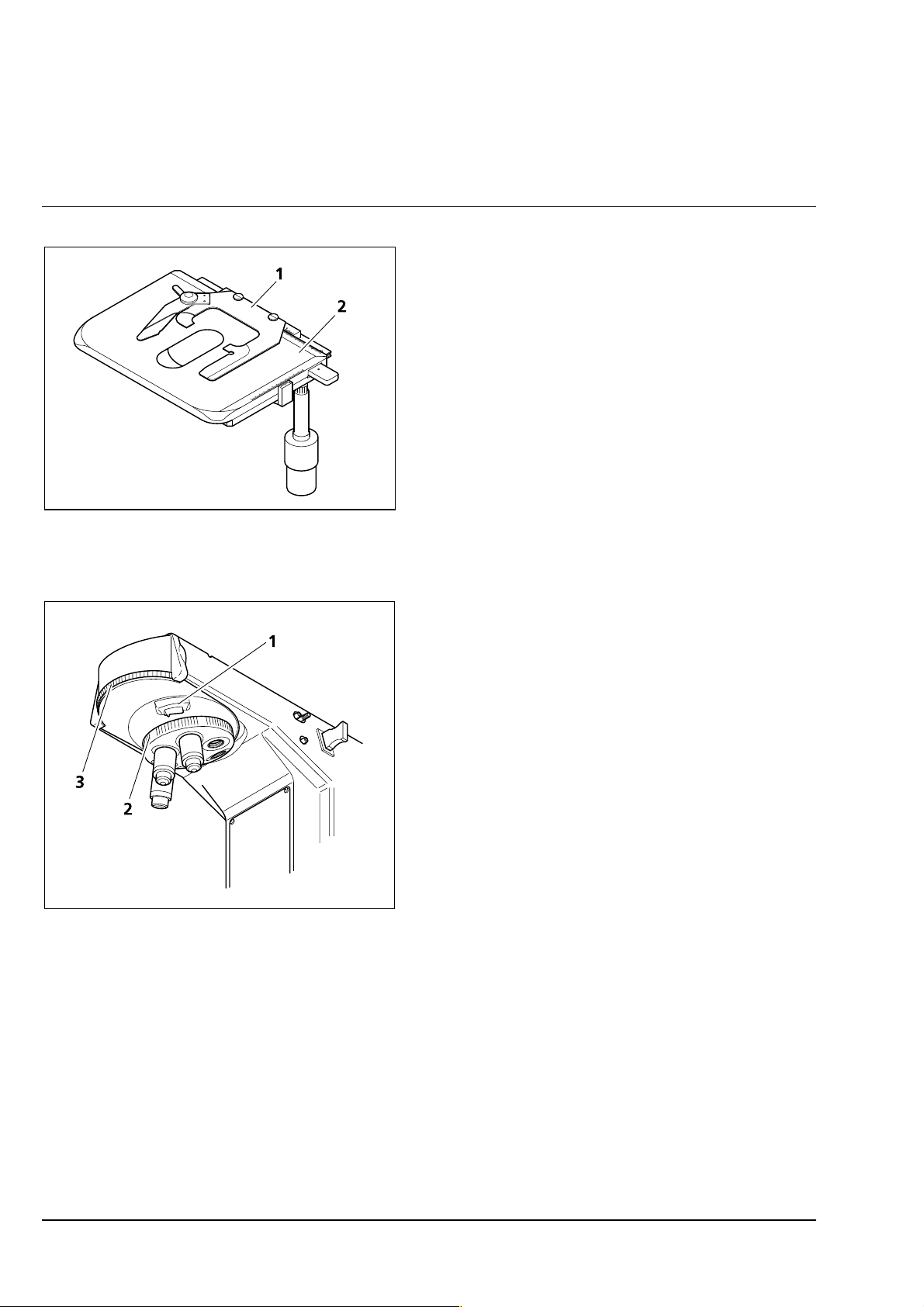

Bild 2-35 Drehbaren Kreuztisch wechseln........................................................................................2-29

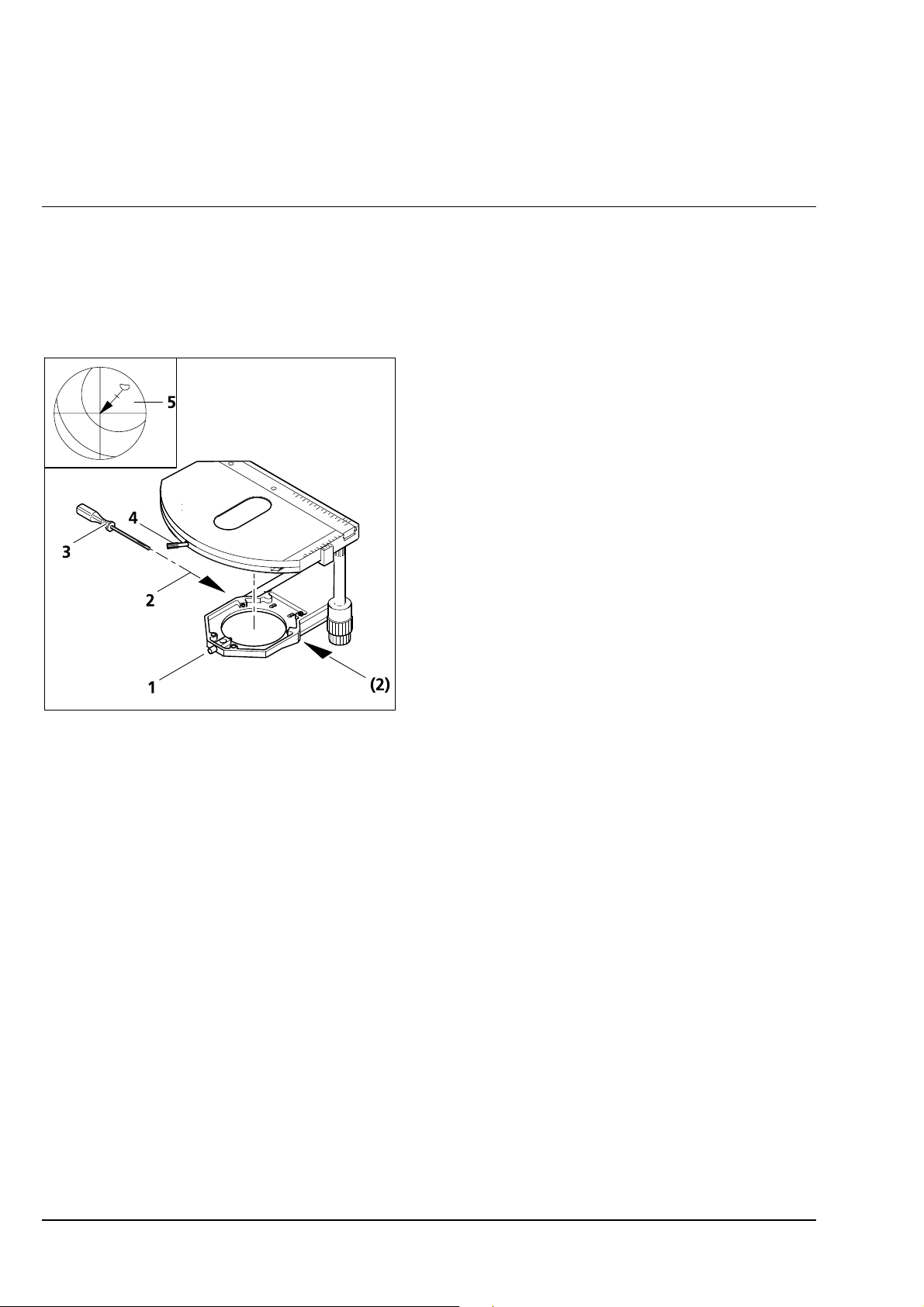

Bild 2-36 Drehbaren Kreuztisch zentrieren ......................................................................................2-30

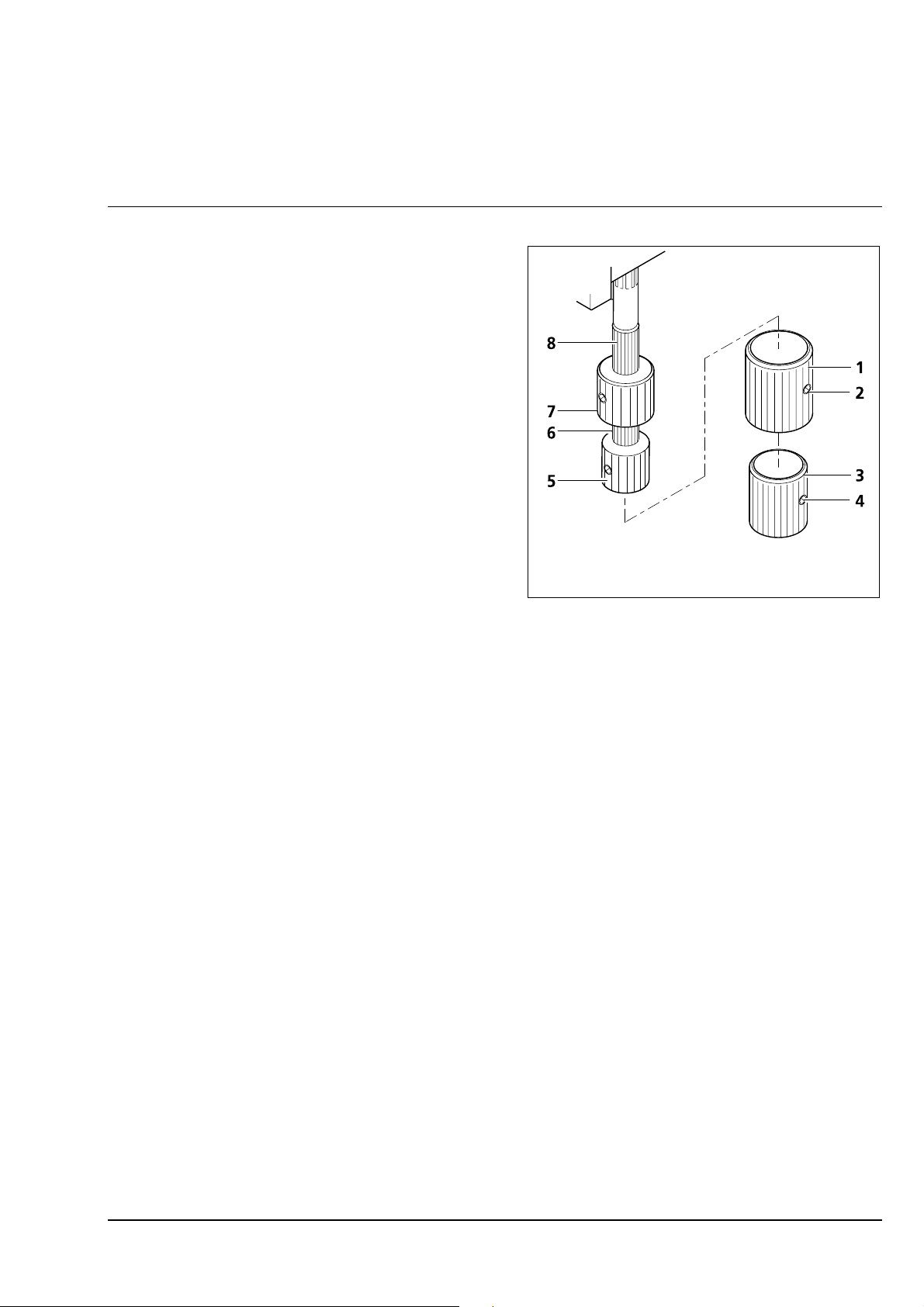

Bild 2-37 Ergonomietrieb einstellen.................................................................................................2-31

Bild 2-38 Objekthalter wechseln......................................................................................................2-32

Bild 2-39 Binokularen Tubus wechseln ............................................................................................2-33

Bild 2-40 Zwischenplatte für Axioskop montieren............................................................................2-34

Bild 2-41 Reflektormodule P&C wechseln........................................................................................2-35

Bild 2-42 Filtersatz im Reflektormodul FL P&C wechseln..................................................................2-36

2-2 B 40-810 d 10/03

Mikroskop aufstellen..........................................................................................................2-4

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Bildverzeichnis Carl Zeiss

Bild 2-43

Bild 2-44 Farbteiler wechseln ..........................................................................................................2-38

Bild 2-45 Farbteiler wechseln ..........................................................................................................2-38

Bild 2-46 Kennzeichnung des Farbteilers .........................................................................................2-39

Bild 2-47 Aktive Mitbeobachtereinrichtung, 2-fach, montieren........................................................2-41

Bild 2-48 Multibeobachtereinrichtung montieren ............................................................................2-43

Bild 2-49 Zwischentubus für Bildeinspiegelung montieren ...............................................................2-44

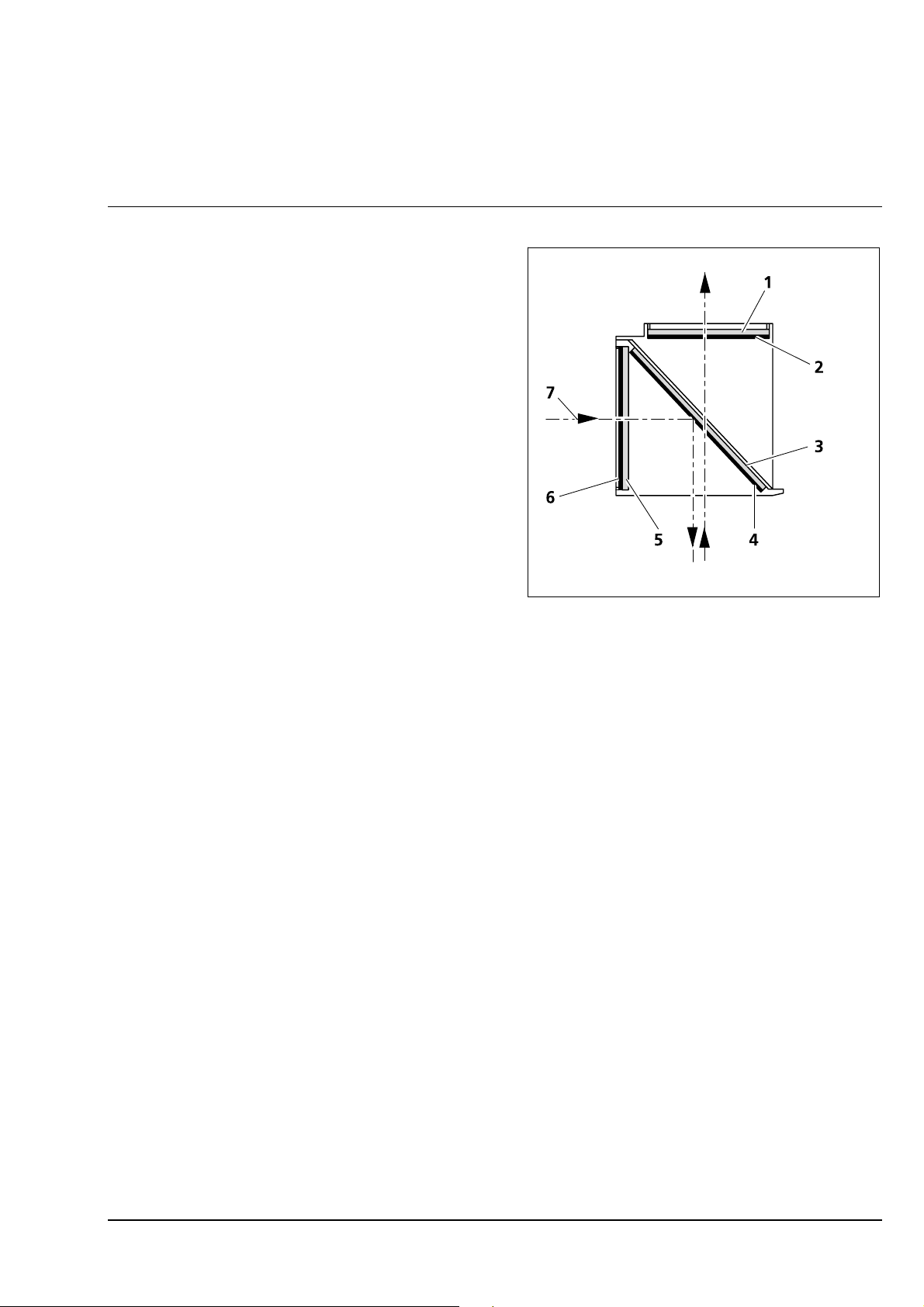

Einbau der Filter und des Farbteilers .................................................................................2-37

B 40-810 d 10/03 2-3

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

2 INBETRIEBNAHME

Das Axioskop 40 / Axioskop 40 FL kann durch den Kunden selbständig auf- bzw. umgebaut und in Betrieb genommen werden.

Auf Wunsch kann das Mikroskop aber auch vom Zeiss-Kundendienst kostenpflichtig beim Kunden aufgestellt bzw. umgerüstet werden.

☞

2.1 Erstinbetriebnahme

2.1.1 Mikroskop auspacken und aufstellen

Das Grundgerät wird handelsüblich in einem Polyethylenbehälter mit Pappumverpackung ausgeliefert.

Darin ist das Stativ mit Einbauleuchte 12 V, 35 W enthalten. Gesondert verpackt werden binokularer Tubus, Objektive, Okulare, Kondensor, Mikroskopunterlage und diverse Kleinteile, wie Ersatzlampe, Staubschutzhülle, Schlüsseltasche mit Werkzeug sowie weiteres optionales Zubehör angeliefert.

Am Mikroskopstativ sind folgende Baugruppen bereits werksseitig montiert: Kreuztisch, Objekthalter, Farbglasträger oder Übersichtseinrichtung sowie beim Mikroskopstativ Axioskop 40 FL AuflichtFluoreszenz-Einrichtung, Justierhilfe (sofern bestellt) und Reflektormodule P&C.

Vor Aufbau und Inbetriebnahme des Mikroskops sind unbedingt die Hinweise zur Geräte- sicherheit sorgfältig durchzulesen.

• Alle Baugruppen aus der Verpackung entnehmen und auf Vollständigkeit gemäß Lieferschein prüfen.

• Gerät (2-1/1) unter Verwendung der Mikro- skopunterlage (2-1/2) auf schwingungsfreiem, ebenem Arbeitstisch aufstellen. Der Flächenbedarf für die Mikroskopunterlage Axioskop 40 beträgt etwa 500 mm x 400 mm (Breite x Tiefe).

• Originalverpackung für eine eventuelle längere Einlagerung oder Rücksendung des Gerätes an den Hersteller aufbewahren oder ordnungsgemäß entsorgen.

Bild 2-1 Mikroskop aufstellen

2-4 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

2.1.2 Binokularen Tubus oder Fototubus ansetzen

Alle in der Systemübersicht (siehe Abschnitt 1.3) aufgeführten binokularen Tuben lassen sich, wie nachfolgend beschrieben, an das Stativ Axioskop 40 / Axioskop 40 FL ansetzen.

• Innensechskantschraube (2-2/3) mit Kugelkopf-

Schraubendreher SW 3 lockern. Staubschutzkappe (2-2/2) von der Tubusunterseite und der stativseitigen Ringschwalbenaufnahme (2-2/5) abnehmen.

• Den binokularen Tubus (2-2/1) bzw. den bin-

okularen Fototubus schräg halten und mit der Ringschwalbe in die Stativaufnahme (2-2/4) einsetzen. Den binokularen Tubus in die gewünschte Beobachtungsstellung drehen und die Innensechskantschraube mit Kugelkopf-Schraubendreher wieder anziehen.

Bild 2-2 Binokularen Tubus ansetzen

ACHTUNG

Den Tubus während des Transports nicht an den beiden Okularstutzen anfassen.

2.1.3 Okulare bzw. Hilfsmikroskop einsetzen

• Beide Staubschutzkappen (2-3/1 und 4) aus

dem binokularen Tubus entfernen.

• Beide Okulare (2-3/2) aus den Behältern ent-

nehmen und bis zum Anschlag in den binokularen Tubus einsetzen.

• Das Hilfsmikroskop (2-3/3) kann anstelle eines

Okulars in einen der Binokularstutzen eingesetzt werden und dient der Beobachtung von Apertur-, Phasen-, VAREL- und Dunkelfeldblenden bzw. der Zentrierung von Phasen-, VAREL- und Dunkelfeldblenden. Mit Hilfe der verstellbaren Augenlinse kann man auf diese Blenden fokussieren.

Bild 2-3 Okulare einsetzen

☞

B 40-810 d 10/03 2-5

Zur empfohlenen Verwendung der Okulare W-PL 10x/23 Br. foc. und PL 10x/23 Br. foc. an den angebotenen Tuben siehe Abschnitt 1.5.

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

Okular-Strichplatte einsetzen

Die Okulare PL 10x/23 Br. foc. sind für die Verwendung mit Okular-Strichplatten vorgesehen.

Die durch den zusätzlichen Glasweg bewirkte leichte Bildverlagerung wird an der Dioptrienskala dadurch berücksichtigt, dass die Nullstellung nicht durch den weißen Punkt (2-4/W), sondern durch den roten Punkt (2-4/R) angezeigt wird.

Die Okular-Strichplatten (2-4/3) sind zum leichten Wechsel in einschraubbare Blendenteile (2-4/4) eingeklebt. Komplette Blendenteile mit eingeklebten Strichplatten können direkt von Zeiss bezogen werden.

Beim Wechseln des Blendenteils verfahren Sie folgendermaßen:

Bild 2-4 Okular-Strichplatte einsetzen

☞

Augen-Fehlsichtigkeit bei Verwendung von Okular-Strichplatten ausgleichen

Voraussetzung zum korrekten Gebrauch einer Okular-Strichplatte sind zwei einstellbare Okulare, z. B. PL 10x/23 Br. foc., damit unterschiedliche Fehlsichtigkeiten des Beobachters kompensiert werden.

• Mit der fokussierbaren Augenlinse des stellbaren Okulars auf die Strichfigur der Okular-Strichplatte

• Mikroskopisches Bild eines aufgelegten Objektes mit dem Fokussiertrieb unter Beobachtung mit dem

• Nachdem im oben genannten Okular sowohl mikroskopisches Bild als auch Okular-Strichplatte scharf

Werden Okular-Strichplatten kundenseitig in das herausgeschraubte Blendenteil eingelegt, so ist darauf zu achten, dass nach dem Wiedereinschrauben die Beschriftung im Okular seitenrichtig lesbar ist.

scharfstellen.

Okular, das die Okular-Strichplatte enthält, scharfstellen.

sind, wird das Bild für das zweite Auge mit der fokussierbaren Augenlinse des zweiten Okulars scharfgestellt.

• Vorhandenes Blendenteil (2-4/4) mit Okular- Strichplatte (2-4/3) aus dem Okular herausschrauben. Neues Blendenteil mit Okular-Strichplatte wieder einschrauben.

Damit sind beide mikroskopischen Bilder inklusive Objektplatte scharf eingestellt.

Eine Fokussierung sollte nun ausschließlich über den Fokussiertrieb erfolgen.

2-6 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

Umstülpbare Augenmuscheln einsetzen

Die Okulare sind mit Brillenschutzringen aus Gummi versehen, um Kratzer auf den Brillen zu vermeiden. Diese können wahlweise durch umstülpbare Augenmuscheln ersetzt werden.

• Dazu die Brillenschutzringe (2-4/2) von den Okularen abziehen und die Augenmuscheln (2-4/1)

aufsetzen.

Die Brillenschutzringe sitzen mitunter sehr fest in der Okularnut, sodass ggf. ein stumpfer Gegenstand (Holzstäbchen) zum Abdrücken verwendet werden muss.

2.1.4 Okularabstand (Pupillendistanz) am binokularen Tubus einstellen

• Okularabstand (Pupillendistanz) durch

symmetrisches Schwenken der beiden Okularstutzen gegeneinander an den individuellen Augenabstand des Beobachters anpassen (Bild 2-5).

Der richtige Augenabstand ist eingestellt, wenn der Beobachter beim Einblick in beide Okulare nur

ein rundes Bild sieht!

2.1.5 Einblickhöhe einstellen

• Einblickhöhe durch Schwenken der Okular-

stutzen nach oben (2-6/A) oder nach unten (2-6/B) den individuellen Bedürfnissen anpassen.

Bei dem binokularen Ergonomie-Fototubus (452342-0000-000) lässt sich die Einblickhöhe zusätzlich über Veränderung des Einblickwinkels im Bereich von 6 ... 25° stufenlos einstellen.

Bild 2-5 Okularabstand am binokularen

Tubus einstellen

Die Ergo(foto)tuben (000000-1104-293 und 000000-1104-296) sind mit einer kontinuierlichen Höhenverstellung im Bereich von 50 mm ausgestattet.

Bild 2-6 Einblickhöhe am binokularen Tubus

einstellen

B 40-810 d 10/03 2-7

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

2.1.6 Objektive einschrauben

• Kreuztisch mit Tischträger an unteren Anschlag fahren.

• Staubschutzkappen (2-7/2) aus den entspre- chenden Öffnungen am Objektivrevolver entfernen.

• Objektive (2-7/4) aus Behälter entnehmen und beginnend mit dem kleinsten Vergrößerungsfaktor (Schaltung im Uhrzeigersinn) in den Objektivrevolver (2-7/1) einschrauben.

• Anstatt eines Objektivs kann auch der Objektmarkierer (2-7/5) in jede beliebige

Bild 2-7 Objektive einschrauben

Position des Objektivrevolvers eingeschraubt werden. Bei längerer Nichtbenutzung des Objektmarkierers Schutzkappe gegen Austrocknung aufsetzen. Nähere Hinweise sind in Abschnitt 2.1.7 enthalten.

☞

Zum visuellen Helligkeitsausgleich beim schnellen Wechsel zwischen Objektiven der Typen A-Plan, Achroplan und Plan-Neofluar unterschiedlicher Vergrößerung können die Objektive vor dem Einsetzen in den Objektivrevolver mit Zwischenringen (2-7/3) versehen werden. Dadurch erübrigt sich das ständige Nachregeln der Lampenspannung beim Objektivwechsel.

Für Vergrößerungen bis 20x wird der Zwischenring 000000-1104-290 empfohlen, der ein Neutralfilter mit 10 % Transmission enthält. Für Vergrößerungen von 20x bis <63x ist der Zwischenring 000000-1104289 (mit 25 % Transmission) und von 63x bis 100x der Zwischenring 000000-1104-291 (ohne Neutralfilter) einzusetzen. Nur bei einer Revolverbestückung mit den angegebenen Objektivtypen lässt sich ein annähernd gleichbleibender Helligkeitseindruck erzielen. Dieser ist jedoch auch von der Färbung des Präparates abhängig.

Da die Ringe eine Höhe von ca. 5 mm aufweisen, müssen stets alle Objektivpositionen mit einem Zwischenring versehen werden.

☞

• Für die Anwendung wird der jeweilige Zwischenring (2-7/3) einfach auf das entsprechende Objektiv

geschraubt und anschließend gemeinsam mit dem Objektiv in den Objektivrevolver eingedreht.

Nicht benutzte Positionen im Objektivrevolver unbedingt mit Staubschutzkappen verschließen.

Der Einsatz der Zwischenringe ist lediglich für visuelle Anwendungen gedacht, da bei der Erstellung von CCD- bzw. Fotoaufnahmen ein leichter Rotstich auftreten kann. Außerdem kann bei Verwendung des Ergofototubus 20°/23 mit Höhenverstellung (000000-1104-296) in höheren Tubusstellungen eine leichte Abdunkelung der Ecken des Kamerabildes hervorgerufen werden.

2-8 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

• Zum Wiederentfernen der Zwischenringe umgekehrt verfahren. Sollte sich dabei nur das Objektiv aus dem Zwischenring herausdrehen und der Zwischenring fest im Objektivrevolver stecken bleiben, so muss das Objektiv nochmals kräftig in den Zwischenring eingeschraubt werden, sodass beide wieder fest verbunden sind. Anschließend Zwischenring und Objektiv gleichzeitig anfassen und beide zusammen herausschrauben.

• Verschmutzungen auf den Neutralfiltern der Zwischenringe können mit optischer Watte, die mit Optikputzmischung L getränkt ist, vorsichtig beseitigt werden (siehe auch Kapitel 4).

2.1.7 Nachfüllset in Objektmarkierer

einsetzen

• Objektmarkierer am Rändelring des Oberteils (2-8/1) anfassen und aus dem Objektivrevolver herausschrauben.

• Nachfüllset aus der Verpackung herausnehmen. Das Nachfüllset besteht aus einem Markiereinsatz (2-8/2) und einer Abdeckkappe (2-8/5).

• Oberteil (2-8/1) des Objektmarkierers ab- schrauben.

• Ggf. verbrauchten Markiereinsatz aus der Objektmarkiererhülse (2-8/4) herausziehen.

• Neuen Markiereinsatz (2-8/2) ohne Abdeck- kappe entlang der 3 Metallstifte ohne Druck bis ans Ende der Wendelnuten (2-8/3) einführen. Dazu die Objektmarkiererhülse am besten senkrecht halten und den Markiereinsatz hineinrutschen lassen. Darauf achten, dass der obere Rand des Markierereinsatzes auf den 3 Metallstiften aufliegt, da sich ansonsten das Oberteil nicht aufschrauben lässt.

• Oberteil (2-8/1) auf Objektmarkiererhülse (2-8/4) aufschrauben und Objektmarkierer wieder in Objektivrevolver einschrauben.

• Ggf. Abdeckkappe aufsetzen.

Bild 2-8 Nachfüllset einsetzen

Es wird empfohlen, die Abdeckkappe vor längeren Markierpausen aufzusetzen. Bei Nichtgebrauch Objektmarkierer aus dem Strahlengang ausschwenken!

B 40-810 d 10/03 2-9

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

Die Schreibdochte des Markiereinsatzes dürfen nicht verschmutzt oder mit Flüssigkeit in Kontakt gebracht werden.

Originalverpacktes Nachfüllset (Markiereinsatz mit Abdeckkappe) vor Gebrauch bei 0 bis 25 °C und ca. 50 % relativer Luftfeuchtigkeit lagern. Eine Aufbewahrung im Kühlschrank bei ca. 8 °C ist vorteilhaft.

2.1.8 Universalkondensor ansetzen

• Tischträger mit Fokussiertrieb an oberen Anschlag fahren.

• Frontoptik am Kondensor mit Hebel (2-9/8) herausklappen. Beide Zentrierschrauben (2-9/3) herausdrehen, bis deren Enden nicht mehr zu sehen sind.

• Kondensorträger (2-9/2) mit Triebknopf für Höhenverstellung (2-9/5) ganz nach unten fahren.

• Kondensor (2-9/1) zwischen Kondensorträger (2-9/2) und Tischträger (2-9/4) einführen. Dabei

Bild 2-9 Universalkondensor ansetzen

• Kondensor gleitend loslassen; Stiftschraube schlägt vorn in der Nut (2-9/7) an.

• Zentrierschrauben hineindrehen, bis diese in die Ringschwalbe des Kondensors eingreifen.

☞

Beim Ansetzen anderer Kondensoren (wie z. B. der Kondensor 0,9/1,25 H mit Schieber für Ph, H, Var) ist analog zu verfahren.

Stiftschraube an der Unterseite des Kondensors in Richtung Nut (2-9/7) orientieren.

• Kondensor mit der Ringschwalbe gegen das Federhaus (2-9/6) des Kondensorträgers drücken, bis der Kondensor waagerecht auf den Kondensorträger aufgelegt werden kann.

2-10 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

2.1.9 Netzverbindung herstellen

• Netzanschluss (2-10/2) des Mikroskops über

Netzkabel mit einer Netzsteckdose verbinden. Das Mikroskop kann an eine Netzspannung von 100 bis 240 VAC, 50 ... 60 Hz angeschlossen werden. Das Netzteil stellt sich dabei auto- matisch auf die entsprechende Netzspannung in diesem Bereich ein.

• Die Leuchte HBO 100 (für Auflicht-Fluoreszenz) wird über ein separates Vorschaltgerät versorgt. Das Vorschaltgerät HBO 100 W ist über den Netzanschluss (2-11/2) mit einer Netzsteckdose zu verbinden (nur bei Axioskop 40 FL).

2.1.10 Mikroskop und Vorschaltgerät

HBO 100 W ein- bzw. ausschalten

• Mikroskop mit Netzschalter (2-10/1) ein- bzw. ausschalten.

• Vorschaltgerät HBO 100 W mit Netzschalter (2-11/1) ein- bzw. ausschalten (nur bei Axioskop 40 FL).

Bild 2-10 Axioskop 40

Bild 2-11 Vorschaltgerät HBO 100 W

(Vorder- und Rückseite)

B 40-810 d 10/03 2-11

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

2.1.11 Halogenlampe 12 V, 35 W einsetzen bzw. wechseln

• Netzkabel am Mikroskop abziehen.

• Mikroskop ausschalten und ca. 15 min ab-

kühlen lassen.

• Rändelschraube (2-12/2) etwas lösen und

Lampengehäuse (2-12/1) nach oben abnehmen.

• Lampenträger (2-13/3) am Knauf (2-12/3)

anfassen, nach vorn ziehen und Führungsachse (2-13/4) in die obere Raststellung bringen.

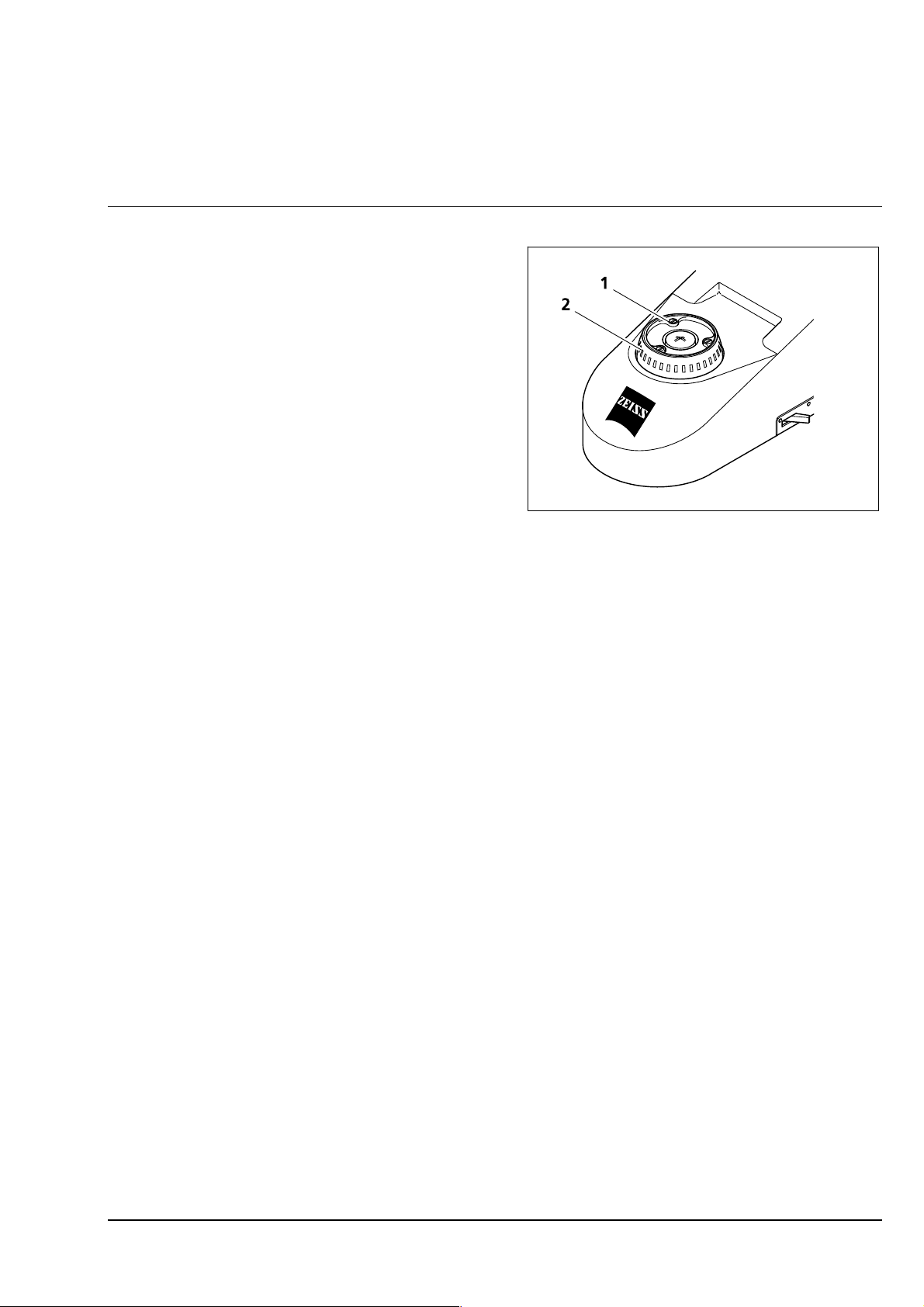

Bild 2-12 Lampengehäuse abnehmen

• Lampenträger (2-13/3) nach hinten schwenken,

sodass die Lampenfassung (2-13/2) zugänglich wird.

• Verbrauchte Lampe (bei Lampenwechsel) ohne

zu verkanten, nach oben aus der Lampenfassung (2-13/2) herausziehen.

• Neue Lampe (2-13/1) mit ihren zwei

Sockelstiften vorsichtig und ohne Gewalt in die Lampenfassung (2-13/2) eindrücken. Dabei das vordere Schutzglas der Lampe nicht berühren. Die Lampe darf nicht verkantet werden, da ansonsten deren Sockelstifte verbogen oder auch die Lampenfassung beschädigt werden können.

• Lampenträger (2-13/3) wieder nach vorn bis

zum Anschlag schwenken.

• Lampenträger (2-13/3) anschließend aus oberer

Raststellung ziehen und in die untere Stellung bringen. Darauf achten, dass die Führungsachse nicht schräg steht und sich verkantet. Durch die Federn (2-13/5) wird die Lampe zentriert.

• Durch leichtes Hin- und Herbewegen des

Bild 2-13 Halogenlampe 12 V, 35 W einsetzen

Knaufes sicherstellen, dass die Lampe exakt im Aufnahmetrichter (2-13/6) sitzt.

• Lampengehäuse (2-12/1) wieder aufsetzen und

mit Rändelschraube (2-12/2) arretieren.

• Netzkabel wieder anschließen.

2-12 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

2.1.12 Leuchte HBO 103 (Axioskop 40 FL)

(1) Quecksilberdampf-Kurzbogenlampe

HBO 103 W/2 einsetzen

Die Leuchte HBO 103 und die QuecksilberdampfKurzbogenlampe HBO 103 W/2 werden aus Sicherheitsgründen beide getrennt verpackt beim Kunden angeliefert.

Demzufolge ist das Einsetzen der Lampe HBO 103 W/2 in das Leuchtengehäuse der erste Schritt bei der Inbetriebnahme dieser Leuchte.

Das Einsetzen einer neuen Lampe HBO 103 W/2 wird ausführlich im Abschnitt 2.2.6 "Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 wechseln" beschrieben.

(2) Leuchte HBO 103 ansetzen

• Abdeckkappe vom Auflichtstutzen (2-14/1)

entfernen.

• Leuchtengehäuse (2-14/3) mit Ringschwalbe in Auflichtstutzen (2-14/1) an Geräterückseite einführen und unter Verwendung des Kugelkopf-Schraubendrehers SW 3 mit Klemmschraube (2-14/2) fixieren.

• Mehrpoligen Leuchtenstecker der Leuchte HBO 103 (2-14/3) mit Geräteanschluss (2-15/1) des Vorschaltgerätes HBO 100 W verbinden und mittels Überwurfring sichern.

• Netzkabel zuerst an Netzanschluss (2-15/2) des Vorschaltgerätes HBO 100 W anschließen und danach in Netzsteckdose einführen.

Bild 2-14 Leuchte HBO 103 ansetzen

Bild 2-15 Vorschaltgerät HBO 100 W

B 40-810 d 10/03 2-13

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

(3) Leuchte HBO 103 justieren

Die nachfolgend beschriebenen Einstellungen zur Justierung der Leuchte HBO 103 erfolgen in zwei Schritten, einer Grobjustierung und einer anschließenden Feinjustierung. Letztere kann mit oder ohne Justierhilfe (2-16/2), die sich am Auflichtstutzen (2-16/1) befindet, durchgeführt werden.

Bild 2-16 Justierhilfe

Bild 2-17 HBO 103 justieren

☞

Grobjustierung

• Leuchte HBO 103 durch Lösen der Klemm-

schraube (2-14/2) vom Mikroskopstativ abnehmen.

• Leuchte HBO 103 am Vorschaltgerät

HBO 100 W (2-11/1) einschalten und auf Betriebstemperatur erwärmen lassen. Dabei nicht in die Lichtaustrittsöffnung der Leuchte schauen.

• Lichtstrahl gegen eine mindestens 3 m entfernte Projektionsfläche (Wand) richten. Das Brennfleck-Bild entspricht etwa der Darstellung in Bild 2-18.

• Mit dem Rändelknopf für die Kollektorverstellung (2-17/6) den helleren Brennfleck scharf einstellen.

• Mit der Justierschraube (2-17/4) und Kugelkopf- Schraubendreher SW 3 den etwas dunkleren, gespiegelten Brennfleck orten und fokussieren.

• Mit den Justierschrauben (2-17/1 sowie 3) und Kugelkopf-Schraubendreher SW 3 die Höhenund Seiteneinstellung des helleren Brennflecks analog dem Brennfleck-Bild (siehe Bild 2-19) vornehmen.

Die Justierhilfe ist separat zu bestellen.

2-14 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

Bild 2-18 Brennflecke der HBO 103 vor der

Grobjustierung

☞

Feinjustierung mit Justierhilfe

• Leuchte HBO 103 am Mikroskopstativ nach Abschnitt 2.1.12 (2) ansetzen.

• Justierhilfe (2-16/2) am Auflichtstutzen (2-16/1) herausziehen. Der hellere Brennfleck der Lampe HBO

103 W/2 und dessen etwas dunkleres Spiegelbild werden dabei im Schwarzglasfenster der Justierhilfe sichtbar.

• Mit dem Rändelknopf für die Kollektorverstellung (2-17/6) den helleren Brennfleck scharf einstellen.

• Mit Kugelkopf-Schraubendreher SW 3 an der Justierschraube (2-17/4) nun den etwas dunkleren,

gespiegelten Brennfleck der Lampe scharfstellen.

• Gegebenenfalls Rändelknopf (2-17/6) und Justierschraube (2-17/4) in iterativer Weise so einstellen, dass beide Brennflecken die gleiche Ausdehnung bzw. Größe haben (siehe Darstellung 2-17/8).

• Mit den Justierschrauben (2-17/1 und 3) den helleren Brennfleck analog der Brennflecken-Abbildung (2-17/8) in dem einbeschriebenen Justierkreis, z. B. auf der linken Seite, einstellen.

• Mit den Justierschrauben (2-17/2 und 5) den dunkleren Brennfleck analog der Brennflecken- Abbildung (2-17/8) in dem einbeschriebenen Justierkreis, z. B. auf der rechten Seite, einstellen.

• Justierhilfe wieder einschieben.

Bei der Grobjustierung der Brennflecke sind die Justierschrauben (2-17/2 und 5) nicht zu verändern, da diese die Reflektoreinstellung in der Leuchte HBO 103 beeinflussen. Die oben beschriebenen Einstellungen zur Grobjustierung der Leuchte HBO 103 können, falls dies notwendig ist, in iterativer Weise vorgenommen werden.

Bild 2-19 Brennflecke der HBO 103 nach der

Grobjustierung

☞

B 40-810 d 10/03 2-15

Die beiden Brennflecken der Lampe HBO 103 W/2 dürfen sich im Justierkreis der Justierhilfe nicht überlagern! Die oben beschriebenen Einstellungen zur Feinjustierung der Leuchte HBO 103 können auch, falls dies notwendig ist, in iterativer Weise vorgenommen werden.

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

Feinjustierung ohne Justierhilfe

• Leuchte HBO 103 am Mikroskopstativ nach Abschnitt 2.1.12 (2) ansetzen.

• Ein Objektiv aus Objektivrevolver herausschrauben und freie Öffnung in Funktionsstellung schalten.

• Ein weißes Blatt Papier auf den Kreuztisch legen.

• Vorzentrierte Leuchtfeld- und Aperturblenden im Auflicht-Beleuchtungsstrahlengang ganz öffnen.

• Auf dem weißen Blatt Papier ist nun das Pupil-

Bild 2-20 Brennflecken-Abbildung ohne

Justierhilfe am Kreuztisch

lenbild mit beiden Brennflecken-Bildern sichtbar. Lichtintensität evtl. mit Dämpfungsfiltern im Filterschieber 3fach oder 6fach absenken.

• Mit Rändelknopf (2-17/6) den helleren Brennfleck über die Kollektorverstellung scharf einstellen.

• Mit Kugelkopf-Schraubendreher SW 3 an der Justierschraube (2-17/4) nun den etwas dunkleren,

gespiegelten Brennfleck der Lampe scharfstellen.

• Gegebenenfalls Rändelknopf (2-17/6) und Justierschraube (2-17/4) in iterativer Weise so einstellen,

dass beide Brennflecken die gleiche Ausdehnung bzw. Größe haben.

• Mit den Justierschrauben (2-17/1 und 3) den helleren Brennfleck analog Bild 2-20 einstellen.

• Mit den Justierschrauben (2-17/2 und 5) den dunkleren Brennfleck analog Bild 2-20 einstellen.

2-16 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL Erstinbetriebnahme Carl Zeiss

2.1.13 Fluoreszenzleuchte HBO 50 (Axioskop 40 FL)

Fluoreszenzleuchte HBO 50 ansetzen

• Fluoreszenzleuchte HBO 50 (2-21/3) an

Anschlussstutzen (2-21/1) des Stativs Axioskop 40 FL ansetzen, ausrichten und Klemmschraube (2-21/2) festziehen.

• Anschlusskabel der HBO 50 an Netzanschluss-

gerät anschließen und Netzkabel des Netzanschlussgerätes mit einer Netzsteckdose verbinden.

• Mit Netzschalter an der Frontseite des

Netzanschlussgerätes die Fluoreszenzleuchte HBO 50 ein- und ausschalten. Lampe zündet beim Einschalten selbsttätig.

Fluoreszenzleuchte justieren

Sofern das Axioskop 40 FL mit einer separat bestellbaren Justierhilfe versehen ist, kann die HBO 50 zur Justierung des Brenners an der Fluoreszenz-Auflichtbeleuchtung verbleiben.

• Vollständig angeschlossene Fluoreszenzleuchte

am Netzanschlussgerät einschalten. Der Brenner zündet selbsttätig.

Liegen die Abbildungen des Lichtbogens und des Spiegelbildes übereinander, so wird der Brenner thermisch stärker belastet, was zu einer Verkürzung seiner Lebensdauer führt.

Bild 2-21 HBO 50 ansetzen

• Justierhilfe (2-22/5) herausziehen. Im Sicht-

fenster (2-22/6) der Justierhilfe werden der Lichtbogen des Brenners (heller) und dessen Spiegelbild (geringfügig dunkler) abgebildet.

Bild 2-22 HBO 50 justieren

B 40-810 d 10/03 2-17

INBETRIEBNAHME Axioskop 40 Carl Zeiss Erstinbetriebnahme Axioskop 40 FL

• Den Kollektor mit Rändelknopf (2-22/4) so fokussieren, dass beide Lichtbögen scharf erscheinen.

• Mit Justierschraube (2-22/1) den Brenner in axialer Richtung zum Spiegel so einstellen, dass beide

Lichtbögen im Sichtfenster der Justierhilfe gleich groß erscheinen (siehe Darstellung 2-22/6).

• Mit den Justierschrauben für die Höhen- (2-22/2) bzw. die Seitenverstellung (2-22/3) Lichtbogen und Spiegelbild zentrisch, parallel nebeneinander im Justierkreis des Sichtfensters positionieren (2-22/6). Lichtbogen und Spiegelbild sollten nicht übereinander liegen.

• Nach Abschluss der Justierung nochmals mit Rändelknopf scharf stellen und wieder einschieben.

2-18 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2 An- und Umbauarbeiten

☞

2.2.1 Kondensor wechseln

• Tischträger mit Fokussiertrieb an oberen Anschlag fahren.

• Bei Kondensoren mit schwenkbarer Frontoptik diese mit Hebel (2-23/8) herausklappen.

• Kondensorträger (2-23/2) mit Triebknopf für Höhenverstellung (2-23/5) ganz nach unten fahren.

• Beide Zentrierschrauben (2-23/3) so weit her- ausdrehen, bis Kondensor leicht aus der Kondensoraufnahme herausnehmbar ist.

• Vorhandenen Kondensor durch leichtes Kippen nach oben aus der Orientierungsnut heben und nach vorn herausziehen.

• Schwenkbare Frontoptik (sofern vorhanden) am neu einzusetzenden Kondensor mit Hebel (2-23/8) herausklappen.

In diesem Kapitel werden lediglich die auszuführenden Handgriffe bei An- und Umbauarbeiten am Mikroskop erläutert. Anschließend müssen die entsprechenden Baugruppen gemäß Kapitel 2 und 3 wieder in einen funktionsfähigen Zustand versetzt werden.

Bild 2-23 Kondensor wechseln

• Kondensor (2-23/1) zwischen Kondensorträger (2-23/2) und Tischträger (2-23/4) einführen. Dabei Stiftschraube an der Unterseite des Kondensors in Richtung Nut (2-23/7) orientieren.

• Kondensor mit der Ringschwalbe gegen das Federhaus (2-23/6) des Kondensorträgers drücken, bis der Kondensor waagerecht auf den Kondensorträger aufgelegt werden kann.

• Kondensor gleitend loslassen; Stiftschraube schlägt vorn in der Nut (2-23/7) an.

• Zentrierschrauben hineindrehen, bis diese in die Ringschwalbe eingreifen.

B 40-810 d 10/03 2-19

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.2 Blenden (Ph, Var) und Neutralfilter in Schieber einlegen

• Vier Schlitzschrauben (2-24/1) lösen und

Abdeckblech (2-24/2) abnehmen.

• Blenden (2-24/3 bzw. 10) in linke und rechte

Position mit Blech nach unten im Schieber (2-24/5) einlegen. Sofern es sich um zwei VAREL-Blenden handelt, diese einheitlich mit der Öffnung nach links orientieren. Jeweils eine Blattfeder (2-24/9) in die Ringaussparungen einfügen.

• Neutralfilter (2-24/6) seitlich anfassen und in der

Schiebermitte einlegen.

• Federring (2-24/7) vorsichtig über Neutralfilter

legen und nach unten drücken, bis er einrastet.

• Abdeckblech (2-24/2) auflegen und mit vier

Schlitzschrauben (2-24/1) befestigen.

• Zugehörige Aufkleber in die Aussparungen am

Abdeckblech (2-24/2) anbringen (Rastkerben vorn).

• Schieber (2-24/5) in Kondensor einführen

(Rastkerben vorn, Abdeckblech oben) und einrasten.

Bild 2-24 Blenden und Neutralfilter einlegen

• Blenden (2-24/3 und 10) mit jeweils zwei

Rändelschrauben (2-24/4 und 8) so zentrieren, dass man ein analoges Ergebnis zu Bild 3-21 erhält.

2-20 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2.3 Farbglasträger montieren

• Ggf. Polarisator oder Übersichtseinrichtung vom Kondensorträger abnehmen.

• Farbglasträger (2-25/5) parallel zur Kondensor- trägerunterseite (2-25/3) halten und Haltebolzen (2-25/4) des Farbglasträgers (2-25/5) mit abgewinkeltem Sechskantschlüssel SW 2 (2-25/6) in vordere Gewindebohrung links unterhalb des Kondensorträgers (2-25/3) bis zum Anschlag einschrauben.

• Rastbolzen (2-25/2) mit Justierhebel (2-25/1) bis zum Anschlag in hintere Gewindebohrung des Kondensorträgers einschrauben.

• In den Farbglasträger können verschiedene Filter (32 mm) eingelegt werden, z. B. das Weißbalance-Filter. Sofern nur ein Filter verwendet werden soll, kann dieses auch direkt auf die Leuchtfeldblende gelegt werden.

Bild 2-25 Farbglasträger montieren

2.2.4 Polarisator D montieren

• Ggf. Farbglasträger oder Übersichtseinrichtung vom Kondensorträger abnehmen.

• Polarisator (2-26/6) parallel zur Kondensor- trägerunterseite (2-26/3) halten und Haltebolzen (2-26/4) des Polarisators (2-26/6) mit abgewinkeltem Justierhebel (2-26/5) in vordere Gewindebohrung links unterhalb des Kondensorträgers (2-26/3) bis zum Anschlag einschrauben.

• Rastbolzen (2-26/2) mit Justierhebel (2-26/1) bis zum Anschlag in hintere Gewindebohrung des Kondensorträgers (2-26/3) einschrauben.

Bild 2-26 Polarisator D montieren

B 40-810 d 10/03 2-21

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.5 Übersichtseinrichtung montieren

• Ggf. Farbglasträger oder Polarisator vom Kondensorträger abnehmen.

• Übersichtseinrichtung (2-27/4) parallel zur Kondensorträgerunterseite (2-27/3) halten und Haltebolzen (2-27/6) der Übersichtseinrichtung mit abgewinkeltem Justierhebel (2-27/7) in vordere Gewindebohrung links unterhalb des Kondensorträgers (2-27/3) bis zum Anschlag einschrauben.

• Rastbolzen (2-27/2) mit Justierhebel (2-27/1) bis zum Anschlag in hintere Gewindebohrung des Kondensorträgers (2-27/3) einschrauben.

Bild 2-27 Übersichtseinrichtung montieren

Übersichtseinrichtung zentrieren

• Übersichtseinrichtung in den Strahlengang einschwenken. Darauf achten, dass diese richtig eingerastet ist.

• Apertur- und Leuchtfeldblende vollständig öffnen.

• Mit zwei Sechskant-Schraubendrehern (SW 1,5) die beiden Justierschrauben (2-27/5) verstellen, bis das Sehfeld optimal ausgeleuchtet ist.

2-22 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2.6 Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 wechseln

Vor dem Öffnen des Leuchtengehäuses muss sichergestellt sein, dass keine elektrische Verbindung zum Netz besteht.

Die Lampen HBO 103 W/2 dürfen nur in abgekühltem Zustand gewechselt werden. Mikroskopleuchte HBO 103 nach Betrieb ca. 15 min abkühlen lassen, ansonsten Verbrennungsgefahr.

Die Lampe HBO 103 W/2 darf nur mit Schutzmaske und Sicherheitshandschuhen aus der Verpackung entnommen und in die Leuchte HBO 103 eingesetzt werden.

Alle elektrischen Klemmverbindungen müssen sorgfältig vorgenommen werden. Im Betrieb können durch starke Hitzeentwicklung Kontaktunsicherheiten entstehen.

Nach Ablauf der mittleren Betriebsdauer von 300 h ist die Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 zu wechseln.

Die Betriebsdauer der Lampe kann am Betriebsstundenzähler (2-28/1) des Vorschaltgerätes HBO 100 W kontrolliert werden.

Nachfolgende Bedienungsschritte sind beim Lampenwechsel der HBO 103 W/2 zu beachten:

• Netzstecker und Leuchtenstecker der HBO 103 am Vorschaltgerät HBO 100 W abziehen bzw. abschrauben.

• Schutzmaske aufsetzen und Sicherheitshandschuhe anziehen.

Bild 2-28 Vorschaltgerät HBO 100 W

B 40-810 d 10/03 2-23

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

• Klemmschraube (2-29/2) mit Kugelkopf-

Schraubendreher SW 3 lösen und abgekühlte Leuchte HBO 103 (2-29/3) vom Auflichtstutzen (2-29/1) des Mikroskopstativs abnehmen.

• Mit Fokussierknopf (2-30/3) Kollektor in vorder-

ste Position (in Lichtrichtung) bringen.

• Klemmschraube für Leuchtengehäuse (2-30/2)

mit Kugelkopf-Schraubendreher lösen und Leuchtengehäuse (2-30/1) vorsichtig nach oben von Lampenfassung (2-31/3) abnehmen.

• Federhebel (2-31/4) nach unten drücken und

defekte Lampe (bzw. Transportsicherungsstift) mit Kühlkörper zusammen aus der Lampenfassung (2-31/2) im Leuchtensockel (2-31/3) herausnehmen. Die Drahtverbindung braucht nicht gelöst zu werden.

Bild 2-29 Leuchte HBO 103 abnehmen

Bild 2-30 Gehäuse der HBO 103 abnehmen

• Feststellschraube (2-31/5) am Kühlkörper (2-31/6) lösen und Kühlkörper abziehen. Falls sich der Kühlkörper nicht abziehen (oder auch aufsetzen) lässt, Feststellschraube komplett herausschrauben, in nebenliegende Bohrung einschrauben und damit den Kühlkörper aufdrücken.

• Defekte Lampe vorschriftsmäßig entsorgen.

• Neue Lampe mit dem kleineren Durchmesser

voran bis zum Anschlag in den Kühlkörper stecken.

Beim Einsetzen auf den richtigen Lochdurchmesser achten und keinen Zwang auf die Lampe ausüben.

Die Aufnahme im Kühlkörper ist mit H (für HBO) bzw. X (für XBO) gekennzeichnet.

2-24 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

• Feststellschraube (2-31/5) am Kühlkörper

klemmen.

• Neue Lampe (2-31/1) mit Kühlkörper bei heruntergedrücktem Federhebel (2-31/4) in die Lampenfassung (2-31/2) im Leuchtensockel (2-31/3) einsetzen. Darauf achten, dass die Zuleitung zum Kühlkörper seitlich frei liegt. Federhebel loslassen. Keinen Zwang auf die Lampe ausüben.

• Leuchtengehäuse (2-30/1) auf Leuchtensockel (2-31/3) aufsetzen und mit Klemmschraube (2-30/2) festklemmen.

• Leuchtenstecker der HBO 103 und Netzstecker an das Vorschaltgerät HBO 100 W anschließen.

• Leuchte HBO 103 nach Abschnitt 2.1.12 (3) justieren.

Bild 2-31 Quecksilberdampf-Kurzbogenlampe

HBO 103 W/2 wechseln

B 40-810 d 10/03 2-25

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.7 Brenner der Fluoreszenzleuchte HBO 50 wechseln

• Netzanschlussgerät für HBO 50 ausschalten.

Stecker der HBO 50 aus der Anschlussbuchse des Netzanschlussgerätes entfernen.

Verbrennungsgefahr! Lampengehäuse mindestens 15 min abkühlen lassen.

• Fluoreszenzleuchte HBO 50 von der

Fluoreszenz-Auflichtbeleuchtung abnehmen und auf ebener Arbeitsfläche abstellen.

• Klemmschraube (2-32/1) mit Kugel-

Kopfschraubendreher SW 3 lösen und Lampengehäuse nach oben abnehmen.

• Federhebel (2-32/4) nach unten drücken und

Kühlkörper (2-32/2) zusammen mit dem Brenner (2-32/3) aus der Lampenfassung (2-32/5) nach oben herausziehen und so ablegen, dass die Klemmschraube am Kühlkörper zugänglich ist.

Bild 2-32 Brenner wechseln

• Mit dem Inbusschlüssel Klemmschraube am

Das Kabel am Kühlkörper darf nicht entfernt werden.

Kühlkörper lösen und den gebrauchten Brenner entfernen.

Gebrauchten Brenner entsprechend den gesetzlichen Bestimmungen entsorgen. Hinweise des Herstellers beachten!

• Den neuen Brenner am beschrifteten Metallsockel anfassen und so in den Kühlkörper einsetzen, dass der verspiegelte Teil des Brenners beim Einsetzen in die Lampenfassung unten liegt oder, falls beide Seiten verspiegelt sind, die mit "UP" beschriftete Elektrode oben liegt. Falls eine seitlich verspiegelte Abschmelzstelle des Brenners vorhanden ist, so muss diese in Bezug auf den Strahlengang zur Seite zeigen.

• Klemmschraube am Kühlkörper sorgfältig festziehen.

2-26 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

Fingerabdrücke auf den Glasteilen des Brenners vermeiden, ggf. sofort entfernen.

• Federhebel (2-32/4) niederdrücken und Brenner zusammen mit dem Kühlkörper in die Lampenfassung (2-32/5) einführen. Dabei nur am Kühlkörper anfassen.

• Federhebel langsam entlasten und Kühlkörper dabei loslassen.

Der Kühlkörper muss parallel zum Lampensockel ausgerichtet sein. Zur Ausrichtung Federhebel drücken und Kühlkörper mit Brenner in der Lampenfassung drehen.

• Lampengehäuse wieder aufsetzen und Klemmschraube (2-32/1) festziehen. Zählerstand am Betriebsstundenzähler ablesen und notieren.

Nach Erreichen der Nennlebensdauer des Brenners von 100 Stunden ist dieser zu wechseln.

B 40-810 d 10/03 2-27

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.8 Kreuztisch mit Friktionseinstellung

Das Stativ des Axioskop 40 / 40 FL wird werksseitig mit dem Kreuztisch mit Friktionseinstellung ausgestattet. Am Standard-Kreuztisch (0000001104-300) ist jeweils bereits der Objekthalter mit Einhandbedienung montiert. Trieblänge und Friktion für die X- bzw. Y-Verstellung können individuell variiert werden.

(1) Trieblänge am Tischtrieb einstellen

Die Trieblänge des X- bzw. Y-Triebes kann durch axiales Verschieben des jeweiligen Triebknopfes (2-33/4 bzw. 1) innerhalb eines Bereiches von ca. 15 mm verändert werden.

Bild 2-33 Friktionsmoment einstellen

(2) Friktionsmoment der Triebknöpfe für

die X- / Y-Verstellung des Kreuztisches einstellen

Das Friktionsmoment der Triebknöpfe wird werksseitig auf einen mittleren Wert eingestellt. Die Veränderung dieser Einstellung ist bei Bedarf folgendermaßen vorzunehmen.

a) X-Trieb

• Triebknopf für X-Verstellung (2-33/4) ganz nach unten schieben.

• Mitgelieferten Justierstift (2-33/5) dem Triebknopf für die Y-Verstellung (2-33/1) entnehmen und in

eine der Bohrungen der unteren Lochmutter (2-33/3) einstecken.

• Triebknopf für X-Verstellung (2-33/4) festhalten und Lochmutter mit Justierstift im Uhrzeigersinn (kleineres Friktionsmoment: –) oder gegen Uhrzeigersinn (größeres Friktionsmoment: +) verstellen, bis gewünschte Gängigkeit erreicht ist (siehe Bild 2-33).

• Die Verstellung sollte dabei um nicht mehr als eine Umdrehung erfolgen.

b) Y-Trieb

• Triebknopf für Y-Verstellung (2-33/1) ganz nach oben schieben.

• Mitgelieferten Justierstift (2-33/5) in Bohrung der oberen Lochmutter (2-33/2) einstecken.

• Triebknopf für Y-Verstellung (2-33/1) festhalten und Lochmutter mit Justierstift im Uhrzeigersinn

(kleineres Friktionsmoment: –) oder gegen Uhrzeigersinn (größeres Friktionsmoment: +) verstellen, bis gewünschte Gängigkeit erreicht ist.

• Die Verstellung sollte dabei um nicht mehr als eine Umdrehung erfolgen.

• Justierstift wieder in Triebknopf für die Y-Verstellung (2-33/1) einstecken.

2-28 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2.9 Kreuztisch wechseln

Kreuztische können je nach Typ fest angeschraubt oder dreh- und zentrierbar sein. Der Verschiebebereich beträgt in X-Richtung 75 mm und in Y-Richtung 50 mm. Es sind feste Tische mit Trieb rechts oder links erhältlich. Der drehbare Kreuztisch hat den Trieb rechts.

(1) Fester Kreuztisch 75x50 R a) Tisch abnehmen

• Vier Befestigungsschrauben (2-34/5) am Tisch- träger (2-34/6) mit Sechskantschlüssel SW 3 (2-34/4) herausdrehen.

• Tisch (2-34/1) nach oben vom Tischträger ab-

Bild 2-34 Festen Kreuztisch wechseln

nehmen.

b) Tisch ansetzen

• Tisch (2-34/1) auf Tischträger (2-34/6) aufsetzen, sodass sich die Gewindebohrungen in der Unterseite des Tisches (2-34/2) über den Durchgangslöchern des Tischträgers (2-34/3) befinden.

• Die vier Befestigungsschrauben (2-34/5) von unten durch den Tischträger stecken und in die Tischunterseite eindrehen, dabei die kürzeren Schrauben vorn einsetzen.

• Tisch in XY-Richtung orientieren und Befestigungsschrauben anziehen.

(2) Drehbarer Kreuztisch 75x50/240° R a) Tisch abnehmen

• Schraubkappe (2-35/2) des Federhauses mit ca. 3 Umdrehungen lösen.

• Tisch nach vorn gegen Federstift (2-35/1) drü- cken, hinten aus dem Tischträger (2-35/3) herausheben und nach oben abnehmen.

• Schraubkappe (2-35/2) wieder aufschrauben.

b) Tisch ansetzen

• Schraubkappe (2-35/2) des Federhauses mit ca. 3 Umdrehungen lösen.

• Tisch mit Kerbe der Ringschwalbe an den Federstift (2-35/1) ansetzen.

Bild 2-35 Drehbaren Kreuztisch wechseln

B 40-810 d 10/03 2-29

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

• Tisch nach vorn gegen Federstift drücken und hinten in den Tischträger (2-35/3) absenken, dann

loslassen.

• Schraubkappe (2-35/2) wieder festschrauben.

c) Tisch zentrieren

Bei Objektiven mit hoher Vergrößerung kann die Zentrierung nur für ein ausgewähltes Objektiv exakt sein.

Alle Tische sind werksseitig vorzentriert, d. h. bei der Tischdrehung bleibt ein eingestelltes Präparatdetail in der Bildmitte. Wandert das Detail bei der Tischdrehung aus der Bildmitte (2-36/5), so sollte eine Nachzentrierung, wie nachfolgend beschrieben, durchgeführt werden.

Bild 2-36 Drehbaren Kreuztisch zentrieren

• Tischklemmschraube (2-36/4) und Schraub- kappe des Tischträgers (2-36/1) lösen.

• Durch Drehen des Tisches maximale Präparatauslenkung (2-36/5, Pfeilanfang) zum Okularstrichkreuz ermitteln.

• Präparatdetail durch Verstellen der beiden Zentrierschrauben am Tischträger (2-36/2) mit je einem Sechskant-Schraubendreher SW 1,5 (2-36/3) um die halbe Pfeillänge in Richtung Strichkreuzmitte verschieben. Kontrollieren, ob bei erneuter Tischdrehung Präparatdetail auswandert, ggf. Zentriervorgang wiederholen.

• Nach Zentriervorgang Schraubkappe (2-36/1) wieder fest anziehen.

Der Tisch kann bis zu einem Verschiebebereich y ≤ 27 mm um 240° gedreht werden. Oberhalb dieser Verschiebung ist keine Drehung möglich.

2-30 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

(3) Trieblänge am Ergonomietrieb

verstellen

An den Kreuztischen mit Ergonomietrieb kann die Trieblänge der X- und Y-Verstellung durch axiales Verschieben der Triebknöpfe um max. 15 mm vergrößert werden.

(4) Zusatzhülsen abnehmen und ansetzen

Beide Triebknöpfe zu den Tischen mit den BestellNummern 000000-1067-325, 000000-1063-835 und 000000-1067-836 sind mit Zusatzhülsen versehen. Diese dienen einer noch feinfühligeren Einstellung einer Objektposition. Sie können abgenommen werden, wenn eine schnellere Objektverschiebung wichtiger ist.

• Zuerst beide Klemmschrauben (2-37/4) der unteren Zusatzhülse (2-37/3) lösen und diese nach unten abnehmen, danach beide Klemmschrauben (2-37/2) der oberen Zusatzhülse (2-37/1) lösen und diese ebenfalls nach unten abziehen.

Bild 2-37 Ergonomietrieb einstellen

• Zusatzhülsen in umgekehrter Reihenfolge wieder an die Triebknöpfe ansetzen und jeweils beide Klemmschrauben anziehen.

(5) Friktion (Gängigkeit) der beiden Triebknöpfe des Ergonomietriebes einstellen

Der Ergonomietrieb ist werksseitig auf einen mittleren Wert der Gängigkeit eingestellt. Die Veränderung der Einstellung kann folgendermaßen vorgenommen werden.

a) Einstellung der X-Richtung

• Ggf. Zusatzhülsen (2-37/1 und 3) von den Triebknöpfen entfernen. Dazu Klemmschrauben lösen.

• X-Triebknopf (2-37/5) nach unten, Y-Triebknopf (2-37/7) nach oben schieben.

• X-Triebknopf (2-37/5) festhalten und darüber liegenden hellen Rändelring (2-37/6) nach rechts

(leichtgängig) oder links (schwergängig) drehen, bis gewünschte Gängigkeit erreicht ist.

B 40-810 d 10/03 2-31

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

b) Einstellung der Y-Richtung

• Y-Triebknopf (2-37/7) festhalten und darüber liegende helle Rändelhülse (2-37/8) nach rechts

(schwergängig) oder links (leichtgängig) drehen, bis gewünschte Gängigkeit erreicht ist.

• Zusatzhülsen ggf. wieder aufstecken und Klemmschrauben anziehen.

☞

Bild 2-38 Objekthalter wechseln

Zur Sicherung einer langen Lebensdauer des Tisches ist der sich bildende Abrieb der Objektträger in regelmäßigen Abständen zu entfernen. Dabei ist darauf zu achten, dass der Abrieb nicht in die Führungsmechanik der X-Verstellung gelangt.

(6) Objekthalter an den Kreuztischen

000000-1046-520, 000000-1067-325, 000000-1063-835, 000000-1063-836 wechseln

• Zwei Schlitzschrauben (2-38/1) mit Schrauben- dreher (2-38/3) lösen.

• Objekthalter (2-38/2) nach oben vom Kreuztisch (2-38/4) abnehmen.

• Gewünschten Objekthalter (2-38/5) auf Kreuz- tisch aufsetzen und mit den beiden Schlitzschrauben anschrauben.

☞

Aus technischen Gründen lässt sich kein anderer Objekthalter als der Objekthalter für Einhandbedienung 000000-1132-489 an den Kreuztisch 000000-1104-300 ansetzen.

2-32 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2.10 Binokularen Tubus wechseln

• Mit Kugelkopf-Schraubendreher SW 3 Klemm-

schraube (2-39/3) lösen und vorhandenen Tubus (2-39/1) nach oben abnehmen.

• Staubschutzkappe (2-39/2) zum Schutz der

Tubuslinse über Ringschwalbe des binokularen Tubus stecken.

• Staubschutzkappe (2-39/5) vom gewünschten

Tubus entfernen.

• Tubus (2-39/6) mit der Ringschwalbe in Stativ- öffnung (2-39/4) einsetzen und ausrichten.

• Klemmschraube (2-39/3) festziehen.

ACHTUNG

Den Tubus während des Transports nicht an den beiden Okularstutzen anfassen.

Bild 2-39 Binokularen Tubus wechseln

B 40-810 d 10/03 2-33

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.11 Zwischenplatte für Axioskop montieren

Zur Adaption von Zwischentuben und / oder Tuben des Axioplan 2 an das Axioskop 40 / Axioskop 40 FL wird die Zwischenplatte für Axioskop verwendet.

• Mit Kugelkopf-Schraubendreher SW 3 Klemm-

schraube (2-40/5) lösen und vorhandenen Tubus des Axioskop 40 / 40 FL nach oben abnehmen.

• Zwischenplatte für Axioskop (2-40/3) mit deren

Ringschwalbe an der Unterseite in die Stativöffnung (2-40/6) einsetzen und Klemmschraube (2-40/5) leicht anziehen.

Bild 2-40 Zwischenplatte für Axioskop

montieren

• Befestigungsschraube (2-40/2) in Senkloch der

Zwischenplatte (2-40/3) einführen und in die Bohrung des Auflageauges (2-40/4) am Stativ einschrauben.

• Klemmschraube (2-40/5) und Befestigungs-

schraube (2-40/2) anziehen.

• Gewünschten Zwischentubus und / oder Tubus

(2-40/1) des Axioplan 2 an Zwischenplatte montieren und mit Schraube (2-40/7) klemmen.

• Axioplan 2-Tubus (2-40/1) mit Okularen SF 23

bestücken.

2-34 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

2.2.12 "Push&Click" Module am Axioskop 40 FL ein- und ausbauen

Die Reflektormodule FL P&C sowie die Optovar- und Analysatormodule können nur am Axioskop 40 FL eingesetzt werden, da dessen Stativ mit einem Reflektorrevolver ausgestattet ist. Folgende Reflektormodule können eingesetzt werden:

Reflektormodul FL P&C # 000000-1046-281 Optovarmodul 1,25x (nur für Durchlicht) # 000000-1046-284 Optovarmodul 1,6x (nur für Durchlicht) # 000000-1046-283 Optovarmodul 2,5x (nur für Durchlicht) # 000000-1046-282 Analysatormodul D # 000000-1050-958

Einbau eines Moduls:

• Abdeckkappe (2-41/1) am Reflektorrevolver

nach vorn abziehen.

• Das Modul (2-41/3) mit den rechts und links am Modul angebrachten Halteelementen (2-41/4) schräg von oben in die unteren Federklemmen (2-41/2) am Reflektorrevolver einführen.

• Anschließend das Modul oben andrücken, bis dieses auch in die oberen Federklemmen des Reflektorrevolvers sicher einrastet.

Ausrichtung des jeweiligen Moduls beim Einbau in den Reflektorrevolver:

Reflektormodul FL P&C

das Anregungsfilter zeigt nach vorne; das Emissionsfilter zeigt nach oben.

Optovarmodul

die Linse zeigt nach oben; die leere ModulÖffnung zeigt nach vorne.

Analysatormodul

der Analysator zeigt nach oben; die leere Modul-Öffnung zeigt nach vorne.

Bild 2-41 Reflektormodule P&C wechseln

B 40-810 d 10/03 2-35

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

Ausbau eines Moduls:

• Das Modul unter leichter Kippung zuerst aus den oberen Federelementen und anschließend aus den unteren Federelementen ziehen und komplett herausnehmen.

• Nach erfolgtem Aus- bzw. Einbau der Reflektormodule Abdeckkappe mit den beiden oberen Stiften in das Stativgehäuse einführen und andrücken, bis die unteren Halteelemente einrasten.

• Durch Weiterschalten des Reflektorrevolvers um drei Positionen in Uhrzeigerrichtung wird das montierte Modul in den Strahlengang eingeschwenkt.

2.2.13 Filtersatz im Reflektormodul FL P&C wechseln

Die Filtersätze für das Reflektormodul FL P&C können kundenseitig individuell zusammengestellt und montiert werden. Entsprechende Filtersätze oder auch komplett montierte Reflektormodule FL P&C können bei Carl Zeiss bestellt werden.

• Reflektormodul FL P&C (2-42/3) aus Reflektor-

revolver entfernen und ablegen (siehe auch Abschnitt 2.2.12).

• Mit Montierblech (2-42/6) aus dem

Bild 2-42 Filtersatz im Reflektormodul FL P&C

wechseln

Werkzeugset den Vorschraubring (2-42/1) herausschrauben.

• Reflektormodul umdrehen, sodass das Filter

(2-42/2 oder 5) auf eine weiche Unterlage her- ausfällt.

• Das Sperrfilter (Emissionsfilter) wird bei (2-42/2), das Anregungsfilter (Excitationfilter) bei (2-42/5) eingelegt und mit den Vorschraubringen (2-42/1) gesichert.

Sperrfilter und Anregungsfilter können am Umfang jeweils mit der Bezeichnung sowie mit einem Pfeil versehen sein. Der Pfeil gibt die Einbaurichtung des jeweiligen Filters in das Reflektormodul an und muss stets nach innen zeigen (siehe Pfeile im Bild 2-42).

Zur Minimierung des Bildversatzes bei Mehrfachfluoreszenzaufnahmen kann das Sperrfilter mit einer weiteren Markierung versehen sein, die die Lage des Keilwinkels angibt.

Diese Markierung ist beim Einbau des jeweiligen Sperrfilters in die verwendeten Reflektormodule an der Orientierungsnut (2-42/4) auszurichten. Damit wird gewährleistet, dass in den verwendeten Reflektormodulen der Keilwinkel des Sperrfilters die gleiche, definierte Lage aufweist, wodurch der ohnehin schon geringe Bildversatz bei verwendeten Zeiss-Filtersätzen zwischen den Modulen kompensiert bzw. minimiert wird.

2-36 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

Besteht die Notwendigkeit Filter einzubauen, die keine Richtungsmarkierungen (Pfeil) aufweisen, so empfehlen wir folgende Vorgehensweise.

Filter mit reflektierenden, dielektrischen Schichten sind so einzubauen, dass die reflektierende Schicht (2-43/6) beim Anregungsfilter (2-43/5) nach außen (bezogen auf das Reflektormodul) zeigt. Beim Sperrfilter (2-43/1) zeigt die reflektierende Schicht (2-43/2) nach innen (Bild 2-43).

Die reflektierende Schicht (2-43/4) des Farbteilers (2-43/3) zeigt in Einbaulage nach unten.

Die Pfeile (2-43/7) markieren den Beleuchtungsbzw. Abbildungsstrahlengang.

Bild 2-43 Einbau der Filter und des Farbteilers

B 40-810 d 10/03 2-37

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.14 Farbteiler im Reflektormodul FL P&C wechseln

Beim Montieren der Filter und des Farbteilers ist mit größter Vorsicht vorzugehen, um Beschädigungen und Verschmutzungen der optischen Bauelemente zu vermeiden.

Wir empfehlen komplett bestückte Reflektormodule FL P&C zu bestellen, da der Wechsel des Farbteilers höhere Anforderungen stellt.

Bei einem Wechsel des Farbteilers gehen Sie folgendermaßen vor:

• Reflektormodul FL P&C aus Reflektorrevolver entfernen (siehe auch Abschnitt 2.2.12).

Bild 2-44 Farbteiler wechseln

• Lösen der beiden Schlitzschrauben (2-44/1) mit Schraubendreher.

• Beide Hälften des Reflektormoduls (Modulhälfte Emission (2-44/2) und Modulhälfte Anregung (2-44/3) zusammenhalten, entgegen die Einbaulage umdrehen und ablegen.

• Die nun oben liegende Modulhälfte Anregung (2-45/1) nach oben kippen und aus den Halteelementen (2-45/5b) der unteren Modul- hälfte Emission (2-45/4) herausheben.

• Farbteiler (2-45/2) und Federrahmen (2-45/3) aus unterer Modulhälfte entnehmen.

• Alten Farbteiler entfernen und den neuen vorsichtig mit der reflektierenden Seite nach oben zeigend auf den Federrahmen (2-45/3) auflegen und beide Teile zusammen in die untere Modulhälfte einlegen. Darauf achten, dass sich die seitliche Lasche des Federrahmens in der entsprechenden Aussparung der unteren Modulhälfte befindet.

Bild 2-45 Farbteiler wechseln

2-38 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

☞

• Modulhälfte Anregung (2-45/1) auf die Modulhälfte Emission (2-45/4) aufsetzen (Halteelemente 2-45/5b und Ösen 2-45/5a greifen ineinander). Beide Hälften zusammenhalten und wieder in Einbaulage umdrehen.

• Schlitzschrauben wieder einsetzen und festschrauben.

• Abschließend Klebeschild mit der Bezeichnung der Filterkombination seitlich am Modul anbringen.

Die reflektierende (beschichtete) Seite (2-46/3) des Farbteilers ist mit einer abgeschrägten Kante (2-46/1) oder Ecke versehen (2-46/2).

Bild 2-46 Kennzeichnung des Farbteilers

B 40-810 d 10/03 2-39

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.15 Aktive Mitbeobachtereinrichtung, 2fach, montieren

Die aktive Mitbeobachtereinrichtung, 2fach, kann ohne Einschränkungen an das Mikroskopstativ Axioskop 40 montiert werden. Beim Stativ Axioskop 40 FL muss vorher die verwendete Auflichtleuchte (z. B. HBO 103) abgenommen werden.

• Mit Kugelkopf-Schraubendreher SW 3 Klemmschraube (2-47/12) lösen und vorhandenen Tubus nach

oben abnehmen.

• Staubschutzkappe (2-47/14) von der Ringschwalbe bei (2-47/15) der Mitbeobachtereinrichtung (2-47/16) entfernen.

• Mitbeobachtereinrichtung mit der Ringschwalbe in Stativöffnung (2-47/13) einsetzen und Klemm- schraube (2-47/12) zunächst nur leicht anziehen.

• Mitbeobachtereinrichtung an Außenkanten des Stativs ausrichten und darauf achten, dass die Auflagepunkte an Mitbeobachtereinrichtung (unterhalb) und Stativ (2-47/9) exakt aufeinander liegen.

• Anschließend Klemmschraube (2-47/12) festziehen, damit die Mitbeobachtereinrichtung nicht ver- rutschen kann.

• Tubuslinsen aus beiden binokularen Tuben herausschrauben (mit Deckel eines Aufbewahrungsbehälters) und in Aufbewahrungsbehältern ablegen.

• Obere Staubschutzkappen (2-47/3 und 18) von Mitbeobachtereinrichtung entfernen.

• Auf die vordere Ringschwalbe (2-47/17) der Mitbeobachtereinrichtung den binokularen Ergonomie-

Fototubus 6-25°/23 (100/100) (2-47/1) ansetzen. An der hinteren Ringschwalbe (2-47/4) kann außer dem Ergonomie-Fototubus auch der binokulare Tubus 30°/23 (2-47/2) eingesetzt werden. Anschließend Tuben ausrichten und mit den Klemmschrauben (2-47/8 und 19) anziehen.

Mit dem binokularen Ergonomie-Fototubus 6-25°/23 wird das Präparat aufrecht und seitenrichtig im Okular dargestellt.

• Wärmeschutzschild (2-47/6) mit zwei Befestigungsschrauben (2-47/7) von unten an Mitbeobachter- einrichtung anschrauben.

• Stecker (2-47/11) des Steckernetzteils (2-47/10, 115 V oder 230 V) in die Buchse (2-47/5) an der Mit- beobachtereinrichtung einführen und durch Festdrehen des Schraubringes gegen Abrutschen sichern.

• Steckernetzteil in vorhandene Netzsteckdose (115 V oder 230 V) einführen.

2-40 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

1 Binokularer Ergonomie- Fototubus 2 Binokularer Tubus 3 Staubschutzkappe 4 Hintere Ringschwalbe 5 Buchse für Strom versorgung 6 Wärmeschutzschild 7 Befestigungsschraube 8 Klemmschraube 9 Auflagepunkt (Stativ) 10 Steckernetzteil 11 Stecker 12 Klemmschraube 13 Ringschwalbe (Stativ) 14 Staubschutzkappe 15 Ringschwalbe 16 Mitbeobachtereinrichtung 17 Vordere Ringschwalbe 18 Staubschutzkappe 19 Klemmschraube

Bild 2-47 Aktive Mitbeobachtereinrichtung, 2-fach, montieren

B 40-810 d 10/03 2-41

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.16 Multibeobachtereinrichtung montieren

Zwecks Montage der Multibeobachtereinrichtung empfehlen wir den Zeiss Mikroskopie-Service (siehe Kapitel 4) in Anspruch zu nehmen, da der Aufbau ein sorgfältiges optisches Einjustieren und Zentrieren der Sehfelder der einzelnen Beobachtertuben erforderlich macht. Sollten Sie dennoch die Montage selber vornehmen wollen, gehen Sie bitte wie nachfolgend beschrieben vor.

• Binokularen Tubus und Zwischentubus (sofern vorhanden) vom Stativ entfernen (siehe auch Abschnitt

2.2.10).

• Multibeobachtereinrichtung (Grundkörper) mit dessen Ringschwalbe in Stativöffnung einsetzen und mit Klemmschraube (2-48/1) festschrauben.

☞

• In die Ringschwalbe der Multibeobachtereinrichtung (2-48/3) den binokularen Tubus oder Fototubus 30°/23 (2-48/4) einsetzen, ausrichten und mit Klemmschraube (2-48/2) festschrauben.

• An die linke Seite der Multibeobachtereinrichtung den Anschluss L (2-48/5) oder den Abschluss L (2-48/7), an die rechte Seite den Anschluss R (2-48/13) oder den Abschluss R (2-48/11) anfügen. Dabei nicht vergessen, die Schutzkappen an den Rohrstutzen abzunehmen. Der Stift muss jeweils in die Öffnung eingreifen, anschließend die Anschlüsse mit der Überwurfmutter festschrauben.

• Auf Anschluss L (2-48/5) und auf Anschluss R (2-48/13) jeweils zwei binokulare Tuben für Multibeob- achtereinrichtung (2-48/6) ansetzen und klemmen.

• Bei der mechanischen Ausrichtung der jeweiligen An- bzw. Abschlüsse ist darauf zu achten, dass die Zentrierung der Sehfelder, ausgehend vom Tubus des Hauptbeobachters (2-48/4), erhalten bleibt. Dazu ist eine markante Präparatstelle auszuwählen und in den Kreuzungspunkt der Okular-Strichkreuzplatte (siehe auch Abschnitt 1.6) zu legen. Nach Montieren des ersten Anschlusses Okular mit Okular-Strichkreuzplatte in entsprechenden Mitbeobachtertubus einsetzen und insbesondere die Höhenjustierung des Anschlussrohres mit der Stellschraube (2-48/12) so vornehmen, dass die ausgewählte Präparatstelle wieder im Kreuzungspunkt der Okular-Strichkreuzplatte liegt.

• An Anschluss L einen weiteren Anschluss L (2-48/5) oder den Abschluss L (2-48/7) für Multi- beobachtereinrichtung und an Anschluss R einen weiteren Anschluss R (2-48/13) oder den Abschluss R (2-48/11) für Multibeobachtereinrichtung anfügen und festschrauben.

Aus dem binokularen Tubus (oder Fototubus) für den Hauptbeobachter muss vor Beginn der Montage die Tubuslinse entfernt werden! Anstelle der Tubuslinse ist das mitgelieferte D-Filter einzuschrauben. Dadurch wird die Bild- / Zeigerhelligkeit auf das Niveau der Mitbeobachtertuben gebracht.

• Auf Abschluss R und auf Abschluss L jeweils zwei binokulare Tuben für Multibeobachtereinrichtung ansetzen und klemmen. Höhenjustierung mit Okular-Strichkreuzplatte vornehmen.

• Stecker (2-48/9) des Steckernetzteils (2-48/10, 115 V oder 230 V) in die Buchse (2-48/8) an der Multi- beobachtereinrichtung einführen und durch Festdrehen des Schraubringes gegen Abrutschen sichern.

• Steckernetzteil für Lichtzeiger (2-48/10) in vorhandene Netzsteckdose (115 V oder 230 V) einführen.

2-42 B 40-810 d 10/03

Axioskop 40 INBETRIEBNAHME Axioskop 40 FL An- und Umbauarbeiten Carl Zeiss

Die binokularen Tuben der Multibeobachtereinrichtung können entsprechend der Sitzposition des Beobachters gedreht und festgestellt werden. An die Multibeobachtereinrichtung mit Lichtzeiger können bis zu 9 Beobachterstationen angesetzt werden, um eine noch ausreichende Helligkeit im DurchlichtHellfeldverfahren zu gewährleisten. Mit leichten Einschränkungen sind auch die lichtschwächeren Phasenund VAREL-Kontrastverfahren anwendbar.

1 Klemmschraube 6 Mitbeobachtertubus 11 Abschluss R 2 Klemmschraube 7 Abschluss L 12 Stellschraube 3 Ringschwalbe 8 Buchse für Stromversorgung 13 Anschluss R 4 Binokularer Tubus 9 Stecker 5 Anschluss L 10 Steckernetzteil

Bild 2-48 Multibeobachtereinrichtung montieren

B 40-810 d 10/03 2-43

INBETRIEBNAHME Axioskop 40 Carl Zeiss An- und Umbauarbeiten Axioskop 40 FL

2.2.17 Zwischentubus für Bildeinspiegelung montieren

Der Zwischentubus für Bildeinspiegelung ist nur mit einem binokularen Tubus aus dem Programm Axioplan 2 verwendbar.

• Mit Kugelkopf-Schraubendreher SW 3 Klemm-

schraube (2-49/8) lösen und vorhandenen Tubus des Axioskop 40 / 40 FL nach oben abnehmen.

• Zwischenplatte für Axioskop (2-49/6) mit deren

Ringschwalbe an der Unterseite in die Stativöffnung (2-49/9) einsetzen und Klemmschraube (2-49/8) leicht anziehen.

• Befestigungsschraube (2-49/5) in Senkloch der

Zwischenplatte (2-49/6) einführen und in die Bohrung des Auflageauges (2-49/7) am Stativ einschrauben.

• Klemmschraube (2-49/8) und Befestigungs-

schraube (2-49/5) anziehen.

• Zwischentubus für Bildeinspiegelung (2-49/2)

auf das Stativ aufsetzen und Klemmschraube (2-49/10) zuerst leicht anziehen. Die Zentrie-

Bild 2-49 Zwischentubus für Bildeinspiege-

lung montieren

• Ausrichten des Zwischentubus anhand der Kanten des Stativoberteiles sowie wechselseitiges Fest-

ziehen der Klemmschrauben (2-49/3) und (2-49/10).

• Unter Zuhilfenahme des Deckels vom Tubuslinsen-Aufbewahrungsbehälter Tubuslinse aus dem zu

verwendenden Axioplan 2-Tubus (2-49/1) herausschrauben und im Behälter aufbewahren.

• Axioplan 2-Tubus (2-49/1) ohne Tubuslinse auf Zwischentubus aufsetzen, nach den Kanten des Zwi- schentubus ausrichten und mit Klemmschraube (2-49/11) festziehen.

• Axioplan 2-Tubus (2-49/1) mit Okularen SF 23 bestücken.

rung erfolgt mit Hilfe der Ringschwalbe.

• Zweite Klemmschraube mit Unterlegscheibe

(2-49/3) in die dafür vorgesehene Bohrung im hinteren Bereich des Zwischentubus bei (2-49/4) einführen und in hinteres Gewindeloch der Zwischenplatte einschrauben und leicht anziehen.

☞

2-44 B 40-810 d 10/03

Das Variosystem zeigt grundsätzlich nach rechts. Die Vorlage wird auf dieser Seite unter der Eintrittsöffnung des Variorohres positioniert.

Axioskop 40 BEDIENUNG Axioskop 40 FL Inhaltsverzeichnis Carl Zeiss

BEDIENUNG

Inhaltsverzeichnis

BEDIENUNG......................................................................................................................3-4

3.1 Bedien- und Funktionselemente am Axioskop 40 ...............................................................3-4

3.2 Bedien- und Funktionselemente am Axioskop 40 FL .........................................................3-10

3.3 Bedienelemente weiterer Zubehörkomponenten ..............................................................3-16

3.4 Axioskop 40 und Axioskop 40 FL ein- / ausschalten ..........................................................3-20

3.5 Beleuchtungs- und Kontrastverfahren ..............................................................................3-21

3.5.1 Durchlicht-Hellfeld nach KÖHLER einstellen ......................................................................3-21

3.5.2 Durchlicht-Phasenkontrast einstellen ................................................................................3-24

3.5.3 Durchlicht-VAREL-Kontrast einstellen ...............................................................................3-26

3.5.4 Durchlicht-Dunkelfeld einstellen .......................................................................................3-27

3.5.5 Durchlicht - Schiefe Beleuchtung einstellen ......................................................................3-29

3.5.6 Durchlicht-Polarisation einstellen ......................................................................................3-30

3.5.7 Auflicht-Fluoreszenz einstellen .........................................................................................3-34

3.6 Dokumentation................................................................................................................3-36

3.6.1 Mikrofotografische Einrichtungen montieren....................................................................3-36

3.6.2 Adapter für Videokameras montieren...............................................................................3-39

3.6.3 Adapter für digitale Kompaktkameras montieren .............................................................3-41

3.6.4 Digital-Kameras mit Filtergewinde 37 mm, z. B. SONY DCR-PC100 / SONY DSC-S50........3-42

3.6.5 Digital-Kameras mit Filtergewinde 52 mm, z. B. SONY DSC-S70, DSC-S75, DSC-S85........3-43

3.6.6 Adaption von Kameras mit anderen Filtergewindegrößen.................................................3-45

3.6.7 Sony DSC-S70, DC-S75, DSC-S85 an Digital-Kamera Adapter 44

M52x0.75 000000-1108-984...........................................................................................3-45

3.7 Mehrbeobachtereinrichtungen .........................................................................................3-46

3.7.1 Aktive Mitbeobachtereinrichtung, 2-fach, einsetzen .........................................................3-46

3.7.2 Multibeobachtereinrichtung einsetzen..............................................................................3-48

3.8 Zeicheneinrichtung...........................................................................................................3-50

3.8.1 Zwischentubus für Bildeinspiegelung, schaltbar, einsetzen................................................3-50

3.9 Längen messen ................................................................................................................3-51

B 40-810 d 10/03 3-1

BEDIENUNG Axioskop 40 Carl Zeiss Bildverzeichnis Axioskop 40 FL

Bildverzeichnis

Bild 3-1

Bedien- und Funktionselemente am Axioskop 40 ...............................................................3-4

Bild 3-2 Leuchtfeldblende ...............................................................................................................3-7

Bild 3-3 Kondensor 0,9/1,25 H........................................................................................................3-7

Bild 3-4 Kreuztisch mit Objekthalter................................................................................................3-8

Bild 3-5 Objektivrevolver mit Aufnahme für Kompensatoren ...........................................................3-8

Bild 3-6 Objektmarkierer.................................................................................................................3-9

Bild 3-7 Bedien- und Funktionselemente am Axioskop 40 FL .........................................................3-10

Bild 3-8 Universalkondensor..........................................................................................................3-13

Bild 3-9 Kreuztisch mit Objekthalter..............................................................................................3-14

Bild 3-10 Objektivrevolver mit Aufnahme für Kompensatoren .........................................................3-14

Bild 3-11 Leuchtfeldblende .............................................................................................................3-15

Bild 3-12 Binokularer Ergofototubus ...............................................................................................3-16

Bild 3-13 Binokularer Ergonomie-Fototubus ....................................................................................3-17

Bild 3-14 Einblickhöhe am binokularen Tubus einstellen..................................................................3-17

Bild 3-15 Übersichtseinrichtung.......................................................................................................3-18

Bild 3-16 Farbglasträger..................................................................................................................3-18

Bild 3-17 Mikroskop einschalten .....................................................................................................3-20

Bild 3-18 Mikroskopeinstellungen am Axioskop 40 im Durchlicht-Hellfeld .......................................3-22

Bild 3-19 Höhenanschlag am Kondensorträger einstellen ................................................................3-23

Bild 3-20 Phasenringblende am Universalkondensor zentrieren .......................................................3-25

Bild 3-21 Phasenringblende (hell, im Kondensor) zum Phasenring (dunkel, im Objektiv) zentrieren ..3-25

Bild 3-22 Kondensor 0,9/1,25 H und Schieber mit VAREL-Blenden ..................................................3-26

Bild 3-23 Dunkelfeldblende am Universalkondensor zentrieren........................................................3-28

Bild 3-24 Kondensor 0,9/1,25 H und Schieber mit Phasenblenden...................................................3-29

Bild 3-25 Komponenten zur Durchlicht-Polarisation am Axioskop 40 / 40 FL....................................3-30

Bild 3-26 Schwingungsrichtung n

am Beispiel einer Kunstfaser bestimmen ...................................3-31

γ '

Bild 3-27 Schematische Darstellung der Farbtafeln nach Michel-Lévy...............................................3-32

Bild 3-28 Komponenten zur Auflicht-Fluoreszenz am Axioskop 40 FL ..............................................3-35

Bild 3-29 Spiegelreflexkamera anbauen (z. B. Contax 167 ARIA) ....................................................3-37

Bild 3-30 Sony-Kamera "Digital Handycam DCR-PC100" ansetzen..................................................3-42

Bild 3-31 Sony-Kamera "Digital Still Camera DSC-S70" ansetzen....................................................3-43

Bild 3-32 Aktive Mitbeobachtereinrichtung, 2-fach, einsetzen.........................................................3-47

Bild 3-33 Multibeobachtereinrichtung einsetzen..............................................................................3-49

Bild 3-34 Zwischentubus für Bildeinspiegelung vom Axioplan 2 einsetzen .......................................3-50

Bild 3-35 Längen messen mit Skala 1 auf Objektmikrometer (Objekt) und Skala 2 auf

Strichkreuzmikrometer (Okular)........................................................................................3-52

3-2 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Carl Zeiss

B 40-810 d 10/03 3-3

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 Axioskop 40 FL

3 BEDIENUNG

3.1 Bedien- und Funktionselemente am Axioskop 40

Bild 3-1 Bedien- und Funktionselemente am Axioskop 40

3-4 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 Carl Zeiss

Legende zu Bild 3-1:

1 Okulare 2 Binokularer Tubus 3 Regler für Lichtintensität 4 Ein- / Ausschalter mit integrierter Kontrollanzeige 5 Fokussiertrieb - Grobverstellung (beidseitig) 6 Fokussiertrieb - Feinverstellung (beidseitig) 7 Schalthebel zur Einstellung der Farbtemperatur 3200 K bei 12 V 8 Triebknopf für Verstellung des Kreuztisches in Y-Richtung

9 Triebknopf für Verstellung des Kreuztisches in X-Richtung 10 Schalthebel (3 Stück) für Ein- / Ausschwenken der Filter am Filtermagazin 11 Zentrierschraube für Kondensor (beidseitig) 12 Leuchtfeldblende 13 Kondensor 0,9/1,25 H 14 Kreuztisch mit Friktionseinstellung und Objekthalter 15 Objektivrevolver mit Objektiven 16 Triebknopf zur Höhenverstellung des Kondensors 17 Klemmhebel für Höhenanschlag des Fokussiertriebs

Okulare (3-1/1)

− Beide Okulartypen PL 10x/23 Br. foc. und W-PL 10x/23 Br. foc. sind zum Ausgleich im Fall der Augen-

Fehlsichtigkeit des Beobachters mit einer Korrekturmöglichkeit ausgestattet (s. a. Abschnitt 2.1.3) und darüber hinaus zur Aufnahme von Okular-Strichplatten (s. a. Abschnitt 1.6) vorgesehen.

Binokulare Tuben (3-1/2)

− Die angebotenen binokularen Tuben erlauben die individuelle Einstellung des Okularabstandes

(Anpassung an den Augenabstand) und der Einblickhöhe durch Schwenken der Okularstutzen (s. a. Abschnitt 2.1.5) innerhalb vorgegebener Grenzen. Die Ergonomie-Tuben gestatten - je nach Bauart - zusätzlich die individuelle Einstellung des Einblickwinkels in einem Bereich von 6 bis 25° bzw. der Einblickhöhe in einem Bereich von 50 mm.

Regler für Lichtintensität (3-1/3)

− Regelt die Gleichspannungsversorgung der Halogenleuchte im Bereich von ca. 3 ... 12 V.

Ein- / Ausschalter mit Kontrollanzeige (3-1/4)

− Position 0 = Gerät ausgeschaltet.

− Position I = Gerät eingeschaltet, Kontrollanzeige leuchtet grün bei eingeschaltetem Gerät.

Fokussiertrieb - Grobverstellung (Grobtrieb) (3-1/5)

− Beidseitig am Gerät vorhandener Fokussierknopf für Grobverstellung

− 1 Umdrehung grob = ca. 5 mm

− Gesamthub: ca. 24 mm

Fokussiertrieb - Feinverstellung (Feintrieb) (3-1/6)

− Beidseitig am Gerät vorhandener Fokussierknopf für Feinverstellung

− 1 Umdrehung fein = 0,1 Umdrehung grob

B 40-810 d 10/03 3-5

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 Axioskop 40 FL

Schalthebel zur Einstellung der Farbtemperatur 3200 K (3-1/7)

− Bei eingeschaltetem Konversionsfilter und voller Lampenspannung (12 V) beträgt die Farbtemperatur

3200 K. Dies ist für mikrofotografische Aufnahmen mit Farbfilmen (Kunstlicht) notwendig.

− Schalthebel in vorderer Stellung: Konversionsfilter ausgeschwenkt

− Schalthebel in hinterer Stellung: Konversionsfilter eingeschwenkt

Triebknopf für Verstellung des Kreuztisches in Y-Richtung (3-1/8)

− Verstellung des Kreuztisches in Y-Richtung, maximaler Verstellbereich 50 mm

− Einstellbares Drehmoment (Gängigkeit)

Triebknopf für Verstellung des Kreuztisches in X-Richtung (3-1/9)

− Verstellung des Kreuztisches in X-Richtung, maximaler Verstellbereich 75 mm

− Einstellbares Drehmoment (Gängigkeit)

Trieblängenverstellung des Kreuztisches mit Friktionseinstellung

− Längenänderung des Kreuztischtriebs, maximaler Verstellbereich 15 mm

Schalthebel (3 Stück) für Ein- / Ausschwenken der Filter am Filtermagazin Durchlicht (3-1/10)

− 3 schaltbare Neutralfilter zur Anpassung der Bildhelligkeit im Sehfeld (Option), Maximaler Dämpfungsfaktor 1:4400; Schalthebel entsprechen (am Stativ von vorn nach hinten): 1,5 %, 6 % und 25 % Transmission

− Hebel in vorderer Stellung: Filter aus

− Hebel in hinterer Stellung: Filter ein

Zentrierschraube für Kondensor (3-1/11)

− Beidseitig am Kondensorträger angebrachte Zentrierschrauben zur Zentrierung des Kondensors.

3-6 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 Carl Zeiss

Leuchtfeldblende (3-1/12)

− Drehrad (3-2/2) zur stufenlosen Einstellung der

Leuchtfeldblende (Durchlicht).

− Zusätzlicher Aufnahmeplatz (3-2/1) für Filter mit

Durchmesser d = 32 mm.

Kondensor 0,9/1,25 H (3-1/13)

Abbe-Kondensor (3-3/1) mit Aperturblende (3-3/4) wahlweise ausgestattet mit

Bild 3-2 Leuchtfeldblende

Schieber (3-3/2) für: Hellfeld (mittlere Raststellung) Phasenkontrast Ph 1, Ph 2, Ph 3 oder VARELKontrast Var1, Var2 (2 Einbaupositionen in rechter und linker Raststellung) sowie schiefe Beleuchtung (2 schwächere Raststellungen).

Die Hellfeldposition wird zusätzlich mit dem beiliegenden Neutralfilter (25 % Transmission) zum Ausgleich der Helligkeitsunterschiede zwischen den Kontrastverfahren ausgestattet.

Bild 3-3 Kondensor 0,9/1,25 H

Phasen- bzw. VAREL-Blenden sind über jeweils 2 Rändelschrauben (3-3/3) zentrierbar.

In Kombination mit Objektiven mit numerischer Apertur < 0,5 kann die Ph 3-Blende als Dunkelfeldblende verwendet werden.

Die VAREL-Blenden eignen sich mit den entsprechenden VAREL-Objektiven zur Darstellung von Präparaten im Reliefkontrast. Sie sind bei dickeren, transparenten Präparaten einzusetzen, die für die Anwendung des Phasenkontrastes (mit Phasenblenden und -objektiven) bereits ungeeignet sind.

− Schieber von rechts oder links in die Öffnung des Kondensors 0,9/1,25 H einschieben und die gewünschte Rastposition einstellen. In linker und rechter Rastposition Aperturblende ganz öffnen.

B 40-810 d 10/03 3-7

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 Axioskop 40 FL

Kreuztisch mit Friktionseinstellung und Objekthalter (3-1/14)

− Kreuztisch (3-4/2) zur Aufnahme, Positionierung

und Fixierung der Präparate mit Objekthalter (3-4/1).

Bild 3-4 Kreuztisch mit Objekthalter

Bild 3-5 Objektivrevolver mit Aufnahme für

Kompensatoren

Objektivrevolver mit Objektiven (3-1/15)

− Enthält Aufnahmefach (3-5/1) für Kompensato-

ren.

− Aufnahmegewinde W 0,8" für sechs Objektive.

− Schneller Wechsel der Objektive durch Drehen

des Objektivrevolvers am Rändelring (3-5/2).

3-8 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 Carl Zeiss

Objektmarkierer

Der Objektmarkierer wird anstatt eines Objektivs in den Objektivrevolver eingeschraubt und dient zur farblichen Markierung von speziell interessierenden Details auf dem Objektträger. Die markierte Stelle ist somit leichter auffindbar. Es können jeweils 3 punkt- oder kreisbogenförmige Markierungen mit einem Durchmesser von 5 mm auf das Deckglas aufgebracht werden. Die rote Tinte haftet gut auf Glas und wird an Luft rasch wischfest. Durch Kontakt mit Immersionsöl wird die Tinte jedoch angelöst und lässt sich dann abwischen. Die Schreibdochte dürfen nicht verschmutzt oder mit Flüssigkeit in Kontakt gebracht werden.

• Objektdetail in die Mitte des Sehfeldes rücken.

• Abdeckkappe (3-6/4) nach unten abziehen und

Objektmarkierer (3-6/1) in den Strahlengang einschwenken.

• Betätigungsring (3-6/2) des Objektmarkierers nach unten drücken. Leichter Druck bis zum Aufsetzen auf das Deckglas erzeugt drei Punkte. Weiterer Druck auf den Betätigungsring löst eine Drehbewegung der Tintenstifte (3-6/3) aus, wodurch die 3 Kreisbögen entstehen.

− Die federnde Lagerung der Tintenstifte verhindert die Beschädigung des Deckglases sowie der Schreibdochte selbst.

− Zum späteren Wiederauffinden des markierten Objektdetails am Besten ein Übersichtsobjektiv verwenden. Damit wird die Markierung symmetrisch zum Sehfeldrand ausgerichtet. Danach ein Objektiv mit einer höheren Vergrößerung (bis etwa 40x) einschwenken. Das gesuchte Objektdetail befindet sich somit im Sehfeldbereich.

☞

Triebknopf zur Höhenverstellung des Kondensors (3-1/16)

− Höhenverstellung des Kondensors zur Einstellung der Beleuchtung nach KÖHLER.

Es wird empfohlen den Objektmarkierer nach Gebrauch aus dem Strahlengang auszuschwenken und bei längerer Nichtbenutzung die Abdeckkappe aufzusetzen.

Bild 3-6 Objektmarkierer

Klemmhebel für Höhenanschlag des Fokussiertriebs (3-1/17)

− Einstellbarer Höhenanschlag zur Tischfokussierung.

• Klemmhebel des Anschlages nach oben gegen den Stiftanschlag drehen. Tisch mittels Fokussiertrieb in

die höchste, zulässige Position fahren, in der keinerlei Kollisionen mit Tisch oder Objektträger auftreten können. Anschließend durch Drücken des Klemmhebels nach unten den Anschlag wieder klemmen.

B 40-810 d 10/03 3-9

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 FL Axioskop 40 FL

3.2 Bedien- und Funktionselemente am Axioskop 40 FL

Bild 3-7 Bedien- und Funktionselemente am Axioskop 40 FL

3-10 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 FL Carl Zeiss

Legende zu Bild 3-7:

1 Okulare 2 Ergotubus 20°/23 mit Höhenverstellung 3 Zentrierschrauben für Leuchtfeldblende 4 Schubstange für Leuchtfeldblende (Auflicht) 5 Aufnahmefach für Filterschieber 6 Zentrierschrauben für Aperturblende 7 Schubstange für Aperturblende (Auflicht) 8 Justierhilfe

9 Regler für Lichtintensität 10 Ein- / Ausschalter mit integrierter Kontrollanzeige 11 Fokussiertrieb - Grobverstellung (beidseitig) 12 Fokussiertrieb - Feinverstellung (beidseitig) 13 Schalthebel zur Einstellung der Farbtemperatur 3200 K 14 Triebknopf für Verstellung des Kreuztisches in Y-Richtung 15 Triebknopf für Verstellung des Kreuztisches in X-Richtung 16 Schalthebel (3 Stück) für Ein- / Ausschwenken der Filter am Filtermagazin 17 Zentrierschraube für Kondensor (beidseitig) 18 Universalkondensor 19 Kreuztisch mit Friktionseinstellung und Objekthalter 20 Objektivrevolver mit Objektiven 21 Reflektorrevolver 22 Leuchtfeldblende 23 Triebknopf zur Höhenverstellung des Kondensors 24 Klemmhebel für Höhenanschlag des Fokussiertriebs

Okulare (3-7/1)

− Siehe Abschnitt 1.6 und 2.1.3.

Binokulare Tuben (3-7/2)

− Siehe Abschnitt 2.1.4 und 2.1.5.

Zentrierschrauben für Leuchtfeldblende (Auflicht) (3-7/3)

− Zentrierung der Leuchtfeldblende mit Kugelkopf-Schraubendreher SW 3 (s. a. Abschnitt 3.5.7).

Schubstange für Leuchtfeldblende (Auflicht) (3-7/4)

− Stufenlose Einstellung des Leuchtfeldblendendurchmessers (s. a. Abschnitt 3.5.7).

− Schubstange eingeschoben: voll geöffnet

− Schubstange herausgezogen: geschlossen

B 40-810 d 10/03 3-11

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 FL Axioskop 40 FL

Aufnahmefach für Filterschieber (3-7/5)

− Für Filterschieber 3-fach oder Filterschieber 6-fach FL mit Filterdurchmesser 18 mm.

Zentrierschrauben für Aperturblende (Auflicht) (3-7/6)

− Zentrierung der Aperturblende mit Kugelkopf-Schraubendreher SW 3 (s. a. Abschnitt 3.5.7).

Schubstange für Aperturblende (Auflicht) (3-7/7)

− Stufenlose Einstellung des Aperturblendendurchmessers (s. a. Abschnitt 3.5.7).

− Schubstange eingeschoben: voll geöffnet

− Schubstange herausgezogen: geschlossen

Justierhilfe zur Leuchtenjustierung (3-7/8)

− Die Justierhilfe dient der Justierung und Zentrierung der Fluoreszenzleuchten HBO 100 bzw. HBO 50.

Regler für Lichtintensität (3-7/9)

− Regelt die Gleichspannungsversorgung der Halogenleuchte im Bereich von ca. 3 ... 12 V.

Ein- / Ausschalter mit Kontrollanzeige (3-7/10)

− Position 0 = Gerät ausgeschaltet.

− Position I = Gerät eingeschaltet, Kontrollanzeige leuchtet grün bei eingeschaltetem Gerät.

Fokussiertrieb - Grobverstellung (Grobtrieb) (3-7/11)

− Beidseitig am Gerät vorhandener Fokussierknopf für Grobverstellung

− 1 Umdrehung grob = ca. 5 mm

− Gesamthub: ca. 24 mm

Fokussiertrieb - Feinverstellung (Feintrieb) (3-7/12)

− Beidseitig am Gerät vorhandener Fokussierknopf für Feinverstellung

− 1 Umdrehung fein = 0,1 Umdrehung grob

Schalthebel zur Einstellung der Farbtemperatur 3200 K (3-7/13)

− Bei eingeschaltetem Konversionsfilter und voller Lampenspannung (12 V) beträgt die Farbtemperatur

3200 K. Dies ist für mikrofotografische Aufnahmen mit Farbfilmen (Kunstlicht) notwendig.

− Schalthebel in vorderer Stellung: Konversionsfilter ausgeschwenkt

− Schalthebel in hinterer Stellung: Konversionsfilter eingeschwenkt

Triebknopf für Verstellung des Kreuztisches in Y-Richtung (3-7/14)

− Verstellung des Kreuztisches in Y-Richtung, maximaler Verstellbereich 50 mm

− Einstellbares Drehmoment (Gängigkeit)

3-12 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 FL Carl Zeiss

Triebknopf für Verstellung des Kreuztisches in X-Richtung (3-7/15)

− Verstellung des Kreuztisches in X-Richtung, maximaler Verstellbereich 75 mm

− Einstellbares Drehmoment (Gängigkeit)

Trieblängenverstellung

− Längenänderung des Kreuztischtriebs, maximaler Verstellbereich 15 mm

Schalthebel (3 Stück) für Ein- / Ausschwenken der Filter am Filtermagazin Durchlicht (3-7/16)

− 3 schaltbare Neutralfilter zur Anpassung der Bildhelligkeit im Sehfeld (Option),

Maximaler Dämpfungsfaktor 1:4400; Schalthebel entsprechen (am Stativ von vorn nach hinten): 1,5 %, 6 % und 25 % Transmission

− Hebel in vorderer Stellung: Filter aus

− Hebel in hinterer Stellung: Filter ein

Zentrierschraube für Kondensor (3-7/17)

− Beidseitig am Kondensorträger angebrachte Zentrierschrauben zur Zentrierung des Kondensors.

Universalkondensor (3-7/18)

Achromatisch-aplanatischer Universalkondensor (3-8/1) je nach Ausführung ausgestattet mit:

− Ausklappbarer Frontlinse.

− Revolverscheibe für:

Hellfeld Dunkelfeld - D Phasenkontrast - Ph 1, Ph 2, Ph 3.

− Aperturblende (Irisblende). Die Frontlinse wird mit dem Hebel (3-8/2) ein- /

ausgeklappt. Durch Drehen am Revolverrad (3-8/4) werden Hellfeldeinsatz bzw. die Kontrastblenden in den Strahlengang eingeschwenkt. Die Kurzbezeichnung der eingestellten Revolverposition (z. B. D) wird in einem der beiden Sichtfenster (3-8/5) angezeigt. Mit Schiebeknopf (3-8/3) wird die Aperturblende geöffnet bzw. geschlossen.

Bild 3-8 Universalkondensor

B 40-810 d 10/03 3-13

BEDIENUNG Axioskop 40 Carl Zeiss Bedien- und Funktionselemente am Axioskop 40 FL Axioskop 40 FL

Kreuztisch mit Friktionseinstellung und Objekthalter (3-7/19)

− Kreuztisch (3-9/2) zur Aufnahme, Positionierung

und Fixierung der Präparate mit Objekthalter (3-9/1).

Bild 3-9 Kreuztisch mit Objekthalter

Objektivrevolver mit Objektiven (3-7/20)

Bild 3-10 Objektivrevolver mit Aufnahme für

Kompensatoren

Siehe Seite 3-8.

Reflektorrevolver (3-7/21)

− Aufnahme von maximal fünf Reflektormodulen, wie Reflektormodul FL P&C und Shutterblech für Auflicht sowie Optovarmodul und Analysatormodul für Durchlicht.

− Schneller Wechsel der Reflektormodule durch Drehen am Rändelring (3-10/3) des Reflektorrevolvers.

Objektmarkierer

Siehe Seite 3-9.

3-14 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedien- und Funktionselemente am Axioskop 40 FL Carl Zeiss

Leuchtfeldblende (3-7/22)

Siehe Seite 3-7.

Triebknopf zur Höhenverstellung des Kondensors (3-7/23)

− Höhenverstellung des Kondensors zur Einstellung der Beleuchtung nach KÖHLER.

Klemmhebel für Höhenanschlag des Fokussiertriebs (3-7/24)

− Einstellbarer Höhenanschlag zur Tischfokussierung.

• Klemmhebel des Anschlages nach oben gegen den Stiftanschlag drehen. Tisch mittels Fokussiertrieb in die höchste, zulässige Position fahren, in der keinerlei Kollisionen mit Tisch oder Objektträger auftreten können. Anschließend durch Drücken des Klemmhebels nach unten den Anschlag wieder klemmen.

Bild 3-11 Leuchtfeldblende

B 40-810 d 10/03 3-15

BEDIENUNG Axioskop 40 Carl Zeiss Bedienelemente weiterer Zubehörkomponenten Axioskop 40 FL

3.3 Bedienelemente weiterer Zubehörkomponenten

Binokularer Ergotubus / Ergofototubus 20°/23

Die Ergotuben sind für das Sehfeld 23 ausgelegt. Der Einblickwinkel beträgt 20°.

Beide Ergotuben sind in einem Bereich von 50 mm stufenlos höhenverstellbar.

Zusätzlich kann (je nach Augenabstand) durch Schwenken des Binokularteils von der unteren in die obere Beobachtungsstellung ein noch größerer Verstellbereich genutzt werden.

Im Binokular erscheint ein seitenverkehrtes und auf dem Kopf stehendes Bild vom Präparat.

− Die Höhenverstellung erfolgt über Betätigung

Bild 3-12 Binokularer Ergofototubus

der Drehgriffe (3-12/2).

− Der Verstellweg kann an der seitlichen Skala in

Zentimeterschritten (Markierung alle ½ cm) abgelesen werden (3-12/3).

Der Ergofototubus besitzt zwei Schaltstellungen (Teilung: 100:0 / 0:100).

− Schubstange (3-12/1) eingeschoben: 100 % zu den Okularen.

− Schubstange (3-12/1) herausgezogen: 100 % zum Fotoausgang.

Der Kameraausgang ist mit einem Kameragewicht (inkl. Kabel) von maximal 2,5 kg belastbar. Auf Wunsch kann durch den Carl Zeiss-Service (kostenpflichtig) eine höhere maximale Belastbarkeit eingestellt werden.

Für eine optimale Ausleuchtung des Kamerabildes empfiehlt es sich, den Ergofototubus in die niedrigste Stellung zu bringen, da bei Objektiven mit großen und/oder niedrigen Austrittspupillen in Verbindung mit bestimmten Kameraadaptern leichte Abschattungen an den Kamera-Bildfeldecken auftreten können. Diese Abschattungen sind visuell nicht erkennbar. Auch Objektivzwischenringe sollten nicht in Verbindung mit einer Kamera eingesetzt werden.

3-16 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedienelemente weiterer Zubehörkomponenten Carl Zeiss

Binokularer Ergonomie-Fototubus 6-25°/23 (100/100)

Am Fotoausgang (3-13/1) des binokularen Ergonomie-Fototubus können über entsprechende Adapter Spiegelreflexkameras, Mikroskopkameras und Videokameras angesetzt werden. Über eine Schaltstange kann das Licht entweder zu den Okularen oder zur angebauten Kamera gelenkt werden.

Im Binokular erscheint ein seitenrichtiges und aufrecht stehendes Bild vom Präparat.

− Schubstange (3-13/2) hineingeschoben:

100 % Licht zu den Okularen.

− Schubstange (3-13/2) herausgezogen:

100 % Licht zur Kamera.

− Zum Einstellen des ergonomisch günstigsten Einblickwinkels Binokularteil (siehe Bild 3-13) nach oben oder unten schwenken.

− Okularabstand variierbar durch separate Verstellmöglichkeit beider Okularstutzen.

− Einblickhöhe variierbar durch Schwenken der Okularstutzen nach oben (3-14/A) oder nach unten (3-14/B).

Bild 3-13 Binokularer Ergonomie-Fototubus

Bild 3-14 Einblickhöhe am binokularen Tubus

einstellen

B 40-810 d 10/03 3-17

BEDIENUNG Axioskop 40 Carl Zeiss Bedienelemente weiterer Zubehörkomponenten Axioskop 40 FL

Übersichtseinrichtung 2,5x-4x

Die Übersichtseinrichtung dient der vollen Bildfeldausleuchtung bei Verwendung eines schwach vergrößernden Objektivs (2,5x-4x) in Kombination mit dem Kondensor 0,9/1,25 H (000000-1104-285).

Sie ist zentrierbar und bleibt während des Einsatzes des entsprechenden Objektivs ständig im Strahlengang eingeschwenkt.

− Übersichtseinrichtung (3-15/2) mit Hilfe des Griffes (3-15/1) in den Strahlengang ein- oder ausschwenken. Darauf achten, dass die Übersichtseinrichtung beim Einschwenken

Bild 3-15 Übersichtseinrichtung

richtig einrastet.

Bild 3-16 Farbglasträger

Farbglasträger

Mit dem Farbglasträger können bis zu drei Farbfilter vom Durchmesser 32 mm zusammen oder separat in den Strahlengang eingeschwenkt werden.

• Filter in einen der drei Filterteller (3-16/1) ein- legen.

• Filterteller mit Hilfe des Griffs (3-16/2) in Strahlengang einschwenken, bis Filterteller durch den Rastbolzen (3-16/3) fixiert ist.

3-18 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Bedienelemente weiterer Zubehörkomponenten Carl Zeiss

Filtermagazin Durchlicht

Das Filtermagazin Durchlicht wird über die 3 Schalthebel am Stativ (3-1/10 bzw. 3-7/16) betätigt und kann 3 ein- und ausschaltbare Neutralfilter zur Dämpfung der Bildhelligkeit im Sehfeld aufnehmen. Die 3 Neutralfilter weisen jeweils abgestufte Transmissionswerte von 1,5 %, 6 % und 25 % (am Stativ von vorn nach hinten gesehen) auf und ermöglichen so in Einzel- bzw. Kombinationsanwendung einen maximalen Dämpfungsfaktor von 1:4400.

Bei der Kombination mehrerer Filter errechnet sich der resultierende Transmissionswert als Produkt der einzelnen Transmissionswerte in Dezimalschreibweise.

Filterschieber (nur Axioskop 40 FL)

Mit dem Filterschieber 3-fach oder 6-fach FL können Filter vom Durchmesser 18 mm (z. B. Filter nach PINKEL) in den Auflichtstrahlengang eingeführt werden. Die Lagefixierung der einzelnen Filterpositionen im Strahlengang wird über entsprechende Rastkerben am Filterschieber realisiert.

Die Filterschieber können individuell bestückt werden. Dazu muss lediglich der Haltering aus Gummi entfernt werden.

Da der Filterschieber 6-fach FL beim Durchschieben an der anderen Seiten des Stativs herausragt bzw. von beiden Seiten eingeführt werden kann, muss der standardmäßig links am Stativ angebrachte Abschlussdeckel gegen ein spezielles Führungsstück ausgetauscht werden. Das Führungsstück wird zusammen mit dem Filterschieber 6-fach FL ausgeliefert. Abschlussdeckel und Führungsstück werden lediglich in die Stativöffnung eingesteckt und sind somit leicht zu montieren.

B 40-810 d 10/03 3-19

BEDIENUNG Axioskop 40 Carl Zeiss Axioskop 40 und Axioskop 40 FL ein- / ausschalten Axioskop 40 FL

3.4 Axioskop 40 und Axioskop 40 FL

ein- / ausschalten

Einschalten

• Gerät am seitlich befindlichen Ein- / Ausschalter (3-17/1) einschalten.

− Die Kontrollanzeige im Schalter leuchtet auf.

• Gewünschte Helligkeit am Regler für die

Lichtintensität einstellen.

Bild 3-17 Mikroskop einschalten

Ausschalten

• Nach erfolgter Benutzung das Gerät am seitlich befindlichen Ein- / Ausschalter (3-17/1) ausschalten.

− Die Kontrollanzeige im Schalter verlischt.

• Zum Schutz gegen Staub Gerät mit Staub-

schutzhülle abdecken.

3-20 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Beleuchtungs- und Kontrastverfahren Carl Zeiss

3.5 Beleuchtungs- und Kontrastverfahren

3.5.1 Durchlicht-Hellfeld nach KÖHLER einstellen

(1) Allgemeines Wirkprinzip

Die Durchlicht-Hellfeldmikroskopie ist das gebräuchlichste aller optischen Mikroskopierverfahren, da sich mit ihrer Hilfe kontrastreiche oder angefärbte Präparate (z. B. Blutausstriche) einfach und schnell betrachten lassen.

Für eine möglichst objektgetreue Abbildung sind neben den so genannten direkten Strahlbündeln die indirekten, d. h. die an den Präparatdetails gebeugten und gestreuten Strahlbündel von wesentlicher Bedeutung. Je größer dabei die indirekten Bündelanteile (Apertur) sind, desto objektgetreuer ist nach ABBE die mikroskopische Abbildung.

Um die volle optische Leistungsfähigkeit des Mikroskops, insbesondere des Objektivs, auszuschöpfen, sollten Kondensor, Leuchtfeldblende und Aperturblende nach den Regeln des KÖHLERschen Beleuchtungsprinzips eingestellt sein. Diese fundamentalen Grundregeln der Mikroskopeinstellung werden nachfolgend im Abschnitt 3.5.1 (3) "Durchlicht-Hellfeld nach KÖHLER am Axioskop 40 und Axioskop 40 FL" detailliert beschrieben.

(2) Geräteausrüstung Durchlicht-Hellfeld am Axioskop 40 und Axioskop 40 FL

Jedes Mikroskop Axioskop 40 erlaubt ausrüstungsseitig, das Durchlicht-Hellfeldverfahren durchzuführen.

Wahlweise können der Kondensor 0,9/1,25 H oder der Universalkondensor 0,9 verwendet werden.

(3) Durchlicht-Hellfeld nach KÖHLER am Axioskop 40 und Axioskop 40 FL einstellen

− Das Axioskop 40 ist entsprechend Kapitel 2 ordnungsgemäß in Betrieb genommen.

− Das Axioskop 40 ist eingeschaltet.

• Bildhelligkeit mit Spannungsregler (3-18/1) am Mikroskopstativ einstellen.

• Kontrastreiches Präparat in Objekthalter des Kreuztisches einlegen.

• Frontlinse am Universalkondensor (sofern dieser verwendet wird) einschwenken (bei Objektiven ≥ 10x)

und Kondensor mit Triebknopf für Höhenverstellung (3-19/2) bis an den oberen Anschlag stellen. Der Anschlag muss so eingestellt sein, dass das Präparat nicht durch den Kondensor ausgehoben wird (Einstellen des Kondensoranschlages s. a. Abschnitt 3.5.1 (4)).

• Je nach verwendetem Kondensor:

Schieber (3-19/3) des Kondensors 0,9/1.25 H (3-19/4) in mittlere Position für Hellfeld bzw. Revolverscheibe des Universalkondensors 0,9 (sofern dieser mit Revolverscheibe ausgestattet ist) mit Rändelring auf die Stellung H (Hellfeld) schalten.

☞

B 40-810 d 10/03 3-21

Der Kondensors 0,9/1.25 H (000000-1104-285) kann auch ohne Schieber im Durchlicht-Hellfeld eingesetzt werden.

BEDIENUNG Axioskop 40 Carl Zeiss Beleuchtungs- und Kontrastverfahren Axioskop 40 FL

• Objektiv 10x (gelber Kennring, siehe auch Kapitel 1) am Objektivrevolver (3-18/5) einschwenken und mit Triebknopf (3-18/2) auf das Präparat fokussieren.

• Leuchtfeldblende (3-18/4) soweit schließen, dass diese im Sehfeld (auch unscharf) sichtbar wird (3-18/A).

• Universalkondensor mit dem Triebknopf für Höhenverstellung (3-19/2) absenken, bis der Leuchtfeldblendenrand hinreichend scharf erscheint (3-18/B).

Bild 3-18 Mikroskopeinstellungen am

Axioskop 40 im Durchlicht-Hellfeld

☞

Mit jedem Objektivwechsel verändern sich Objektfeldgröße und Objektivapertur und u. U. geringfügig die Zentrierung, so dass für optimale Ergebnisse Leuchtfeld- und Aperturblendeneinstellungen erneut vorzunehmen sind.

• Leuchtfeldblendenbild mit beiden Zentrierschrauben (3-18/3) am Kondensorträger zentrieren (3-18/C) und anschließend die Leuchtfeldblende so weit öffnen, dass der Blendenrand gerade aus dem Sehfeld verschwindet (3-18/D).

• Zur Aperturblendeneinstellung (Kontrast) ein Okular aus dem Tubusstutzen herausnehmen und mit bloßem Auge in den Stutzen hineinschauen. Aperturblende mit dem Stellhebel (3-19/5) auf ca. 2/3 ... 4/5 des Durchmessers der Objektivaustrittspupillen einstellen (3-18/E). Diese Aperturblendeneinstellung bietet in den meisten Anwendungsfällen den besten Kontrast bei fast voller Auflösung und damit für das menschliche Auge den günstigsten Kompromiss.

• Okular wieder in Tubusstutzen einsetzen.

Bei Objektiven < 10x müssen die Frontlinse des Universalkondensors (sofern dieser benutzt wird) ausgeklappt und die Aperturblende vollständig geöffnet werden. Zur besseren Kontrastierung kann bei so großen Objektfeldern die Leuchtfeldblende herangezogen werden, indem man ihre Öffnung um einen gewissen Bereich reduziert. Zu starkes Schließen sollte vermieden werden, um die Gleichmäßigkeit der Sehfeldausleuchtung nicht zu verschlechtern.

3-22 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Beleuchtungs- und Kontrastverfahren Carl Zeiss

(4) Höhenanschlag am Kondensorträger

einstellen

• Feststellschraube des Höhenanschlags (3-19/1)

mit Kugelkopf-Schraubendreher SW 3 lösen.

• Mit Fokussiertrieb auf Präparat scharfstellen.

• Leuchtfeldblende zuziehen und durch Höhen-

verstellung (3-19/2) des Kondensors scharf abbilden.

• Kondensor vorsichtig um einen geringfügigen Betrag höher stellen, ohne das Präparat auszuheben.

• Feststellschraube des Höhenanschlages (3-19/1) anziehen.

Bild 3-19 Höhenanschlag am Kondensor-

träger einstellen

B 40-810 d 10/03 3-23

BEDIENUNG Axioskop 40 Carl Zeiss Beleuchtungs- und Kontrastverfahren Axioskop 40 FL

3.5.2 Durchlicht-Phasenkontrast einstellen

(1) Allgemeines Wirkprinzip

Das Phasenkontrastverfahren ist für Untersuchungen an dünnen ungefärbten Präparaten, wie z. B. Kulturzellen, ideal geeignet. Das menschliche Auge kann generell keine Phasenunterschiede (Brechzahl- und Dickenunterschiede) zwischen den verschiedenen Zellbestandteilen wahrnehmen.

Das Phasenkontrastverfahren wandelt nun mit Hilfe der optischen Modulatoren "Phasenringblende und Phasenring" sowie der Interferenzvorgänge bei der Zwischenbildentstehung die geringen Phasenunterschiede in für das Auge sichtbare Intensitäts- und Farbunterschiede um.

Mit Hilfe des optisch definierten Ringkanals "Phasenringblende und Phasenring" werden die intensitätsstarken, direkten Lichtanteile gedämpft und mit einer konstanten Phasenverschiebung versehen. Die an verschiedenen Zellbestandteilen gebeugten indirekten Lichtanteile umlaufen dagegen diesen optischen Kanal und werden in ihrer Phase durch die Brechzahl- und Dickenunterschiede im Präparat beeinflusst.

In der Zwischenbildebene kommen die so unterschiedlich beeinflussten Teilstrahlen zur Interferenz und verstärken oder schwächen sich - je nach Phasenlage. Im Ergebnis dieser Interferenzen entstehen Bildinhalte mit Intensitäts- und Farbunterschieden, die das menschliche Auge wahrnehmen kann.

(2) Geräteausrüstung Axioskop 40 und Axioskop 40 FL

− Phasenkontrastobjektive mit den Phasenringen Ph 1, Ph 2 oder Ph 3 für verschiedene mittlere numerische Aperturen, die ohne Einschränkungen auch im Hellfeld genutzt werden können.

− Universalkondensor mit Revolverscheibe, auf der sich zentrierbare Ringblenden Ph 1, Ph 2 und Ph 3 für verschiedene mittlere numerische Aperturen befinden oder Kondensor 0,9/1,25 H mit Schieber, versehen mit beliebigen Kombinationen von max. 2 Ringblenden (Ph 1, Ph 2, Ph 3).

− Die benutzte Phasenringblende am Kondensor muss mit der entsprechenden Bezeichnung auf dem benutzten Objektiv übereinstimmen, z. B. Ph 1.

3-24 B 40-810 d 10/03

Axioskop 40 BEDIENUNG Axioskop 40 FL Beleuchtungs- und Kontrastverfahren Carl Zeiss

(3) Durchlicht-Phasenkontrast am Axio-

skop 40 und Axioskop 40 FL einstellen

• Phasenkontrastobjektiv, z. B. mit Ph 1 bezeichnet, in den Strahlengang einschwenken.

• An der Revolverscheibe des Universalkondensors Phasenringblende mit der gleichen Bezeichnung wie am Phasenkontrastobjektiv, z. B. Ph 1, einschalten. Bei Verwendung des Kondensors 0,9/1,25 H Schieber in rechte oder linke Rastposition stellen.

• Zur Kontrolle der Zentrierung und der Überdeckung der hellen Ringblende (im Kondensor) mit dem dunklen Phasenring (im Objektiv) ein Okular aus dem Tubus nehmen und durch das Hilfsmikroskop ersetzen. Mit Hilfe der Korrekturmöglichkeit des Hilfsmikroskops auf die Ringblende und den Phasenring in der Objektivaustrittspupille fokussieren.

• Falls die Überdeckung nicht perfekt ist (3-21/A), muss die helle Ringblende mit zwei SechskantSchraubendrehern SW 1,5 (3-20/1 und 4) an den beiden Zentrierschrauben bei (3-20/2 und 3) so nachzentriert werden, dass eine vollständige Überdeckung mit dem dunklen Phasenring gegeben ist (3-21/B). Bei Verwendung des Kondensors 0,9/1,25 H zur Zentrierung die jeweiligen zwei Rändelschrauben am Schieber verwenden (vergleiche Bild 3-22/1).

• Abschließend Hilfsmikroskop aus Tubus herausnehmen und durch Okular ersetzen.

In der Regel ist die Zentrierung jedoch nicht erforderlich, da die Ringblenden werksseitig zentriert werden und die Zentrierung sogar nach Abnahme und Wiederansetzen des Universalkondensors an den Kondensorträger erhalten bleibt.

Bild 3-20 Phasenringblende am Universal-

kondensor zentrieren

Bild 3-21 Phasenringblende (hell, im Konden-

sor) zum Phasenring (dunkel, im Objektiv) zentrieren

Zur Steigerung des Bildkontrastes kann ein Interferenz-Breitbandfilter, grün 32 x 4, auf die Leuchtfeldblende auf- oder in den Farbglasträger (sofern vorhanden) eingelegt werden.

Vollkommener Phasenkontrast entsteht nur dann, wenn sich die helle Ringblende (im Kondensor) und der dunkle Phasenring (im Objektiv) im Beleuchtungsstrahlengang genau überdecken (3-21/B).

B 40-810 d 10/03 3-25

BEDIENUNG Axioskop 40 Carl Zeiss Beleuchtungs- und Kontrastverfahren Axioskop 40 FL

3.5.3 Durchlicht-VAREL-Kontrast einstellen

(1) Allgemeines Wirkprinzip

Der VAREL-Kontrast bietet die Möglichkeit Strukturen am Präparat reliefartig und kontrastreich darzustellen.

Dieses Verfahren kann auch bei dicken, transparenten Objekten eingesetzt werden, die mit Phasenkontrast nicht kontrastierbar sind.

Mittels des segmentartig unter hoher Apertur beleuchteten, absorbierenden VAREL-Ringes im Objektiv erfolgt eine Angleichung der Intensitäten von direktem und gebeugtem Licht. Daraus resultiert ein kontrastreicher, reliefartiger Bildeindruck.

(2) Geräteausrüstung Durchlicht-Dunkelfeld Axioskop 40 und Axioskop 40 FL

− Kondensor 0,9/1,25 H mit Schieber, versehen mit VAREL-Blenden Var 1 / Var 2

− Für VAREL-Blenden geeignete Objektive: A-Plan 10x/0,25 Ph 1 Var 1 und / oder A-Plan 40x/0,65 Ph 2

Var 2.

(3) Durchlicht-VAREL-Kontrast am

Axioskop 40 und Axioskop 40 FL einstellen

• Aperturblende (3-22/4) am Kondensor 0,9/1,25 H (3-22/3) voll öffnen.

• Entsprechende VAREL-Blende in Strahlengang schieben, dazu Schieber (3-22/2) in rechte oder linke Rastposition bringen.

• Zugehöriges VAREL-Objektiv am Objektivrevolver einschwenken.

• Ggf. VAREL-Blenden über Verstellung der jeweiligen zwei Rändelschrauben (3-22/1)

Bild 3-22 Kondensor 0,9/1,25 H und Schieber

mit VAREL-Blenden

analog zu den Phasenblenden zentrieren (vgl. Bild 3-21).

3-26 B 40-810 d 10/03

Zeiss Axioskop 40, Axioskop 40 FL User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
