Zebra ZQ500, ZQ510, ZQ520 User Guide [it]

Download

P1064404-052 Novembre 2015

Stampanti ZQ500 Series

Guida per l'utente

Guida per l'utente delle stampanti ZQ500

Sommario

Dichiarazioni sulle informazioni di

proprietà riservata................................................. 5

Convenzioni usate nel documento ......................... 7

Attenzione, Importante e Nota ..............................................................7

Introduzione alle stampanti ZQ500TM Series .......... 8

Tecnologia delle stampanti ZQ500 Series .............. 9

Batteria Smart ..........................................................................................9

Tecnologia di stampa ............................................................................10

Termica diretta .......................................................................................10

Sospensione per surriscaldamento ......................................................11

Codice QR ...............................................................................................11

Made for iPhone (MFi) ...........................................................................11

NFC (Near Field Communication) ........................................................11

Panoramica delle stampanti ZQ500 Series

(in figura, il modello ZQ510) ................................ 12

Preparazione per la stampa ................................. 14

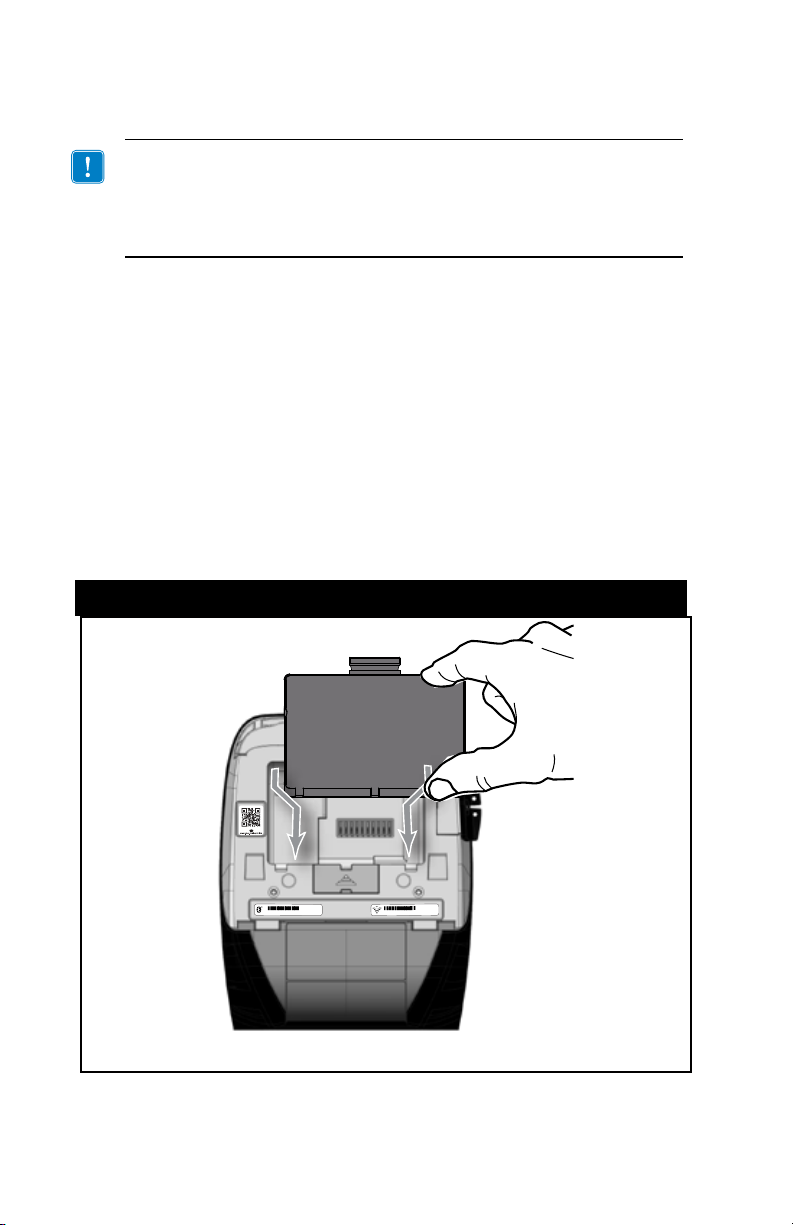

Installazione della batteria ....................................................................14

Sicurezza della batteria .........................................................................15

Sicurezza del caricabatteria ..................................................................15

Spie dello stato di carica .......................................................................16

Spia di stato di salute della batteria ....................................................16

Dimensioni del caricabatteria SC2 .......................................................17

Caricabatteria quadruplo modello UCLI72-4 (AC18177-5) .................17

Alimentatore CA (codice P1031365-024) .............................................19

Supporto veicolare ...............................................................................20

Eliminatore batteria/Supporto veicolare eliminatore batteria ..........20

Stazione di alimentazione a 4 vani ......................................................20

Procedura di caricamento del supporto...............................................22

Icone dello stato della stampante ........................................................24

Pulsanti ...................................................................................................25

Sequenze di accensione ........................................................................25

Sequenze di esecuzione senza LED lampeggiante .............................26

LED ..........................................................................................................26

Allarmi ....................................................................................................26

Funzioni di risparmio energetico ..........................................................27

Modalità sospensione ...........................................................................27

Modalità bozza.......................................................................................28

Verifica del funzionamento della stampante .......................................29

Stampa di un'etichetta di configurazione ...........................................29

Connessione della stampante ..............................................................29

Comunicazioni mediante cavo .............................................................30

Comunicazioni wireless con Bluetooth ...............................................31

Panoramica sulla comunicazione mediante Bluetooth ......................31

Panoramica della WLAN .......................................................................34

Configurazione del software.................................................................35

Guida per l'utente delle stampanti ZQ500

Disegno di etichette/ricevute ...............................................................35

Supporti con gap ...................................................................................35

Supporti con barra nera ........................................................................36

Supporti continui ...................................................................................36

Confronto della qualità di stampa........................................................37

Near Field Communication (NFC) ........................................................37

Tag ISO supportati da Active NFC nelle stampanti ZQ500 Series ....38

Accessori per le stampanti ZQ500 Series ............................................39

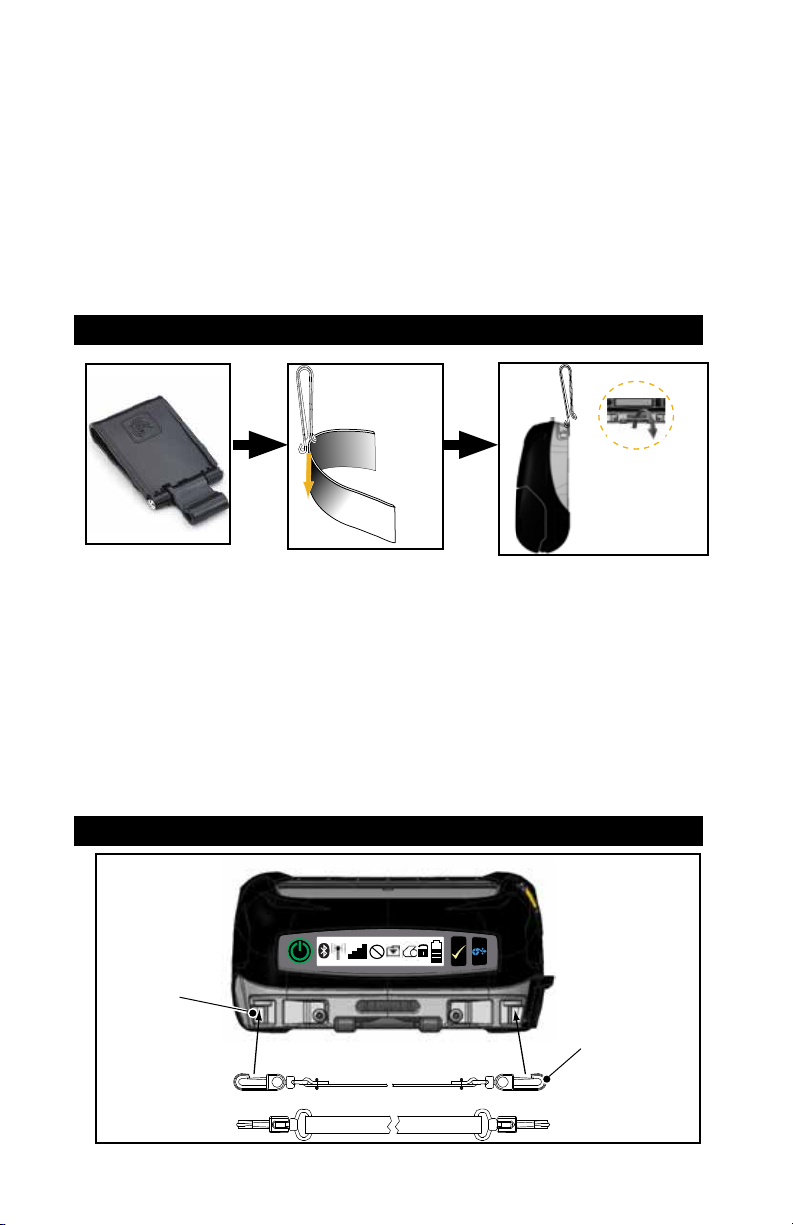

Fermaglio per cintura ............................................................................39

Maniglia ..................................................................................................39

Tracolla ...................................................................................................40

Custodia morbida ..................................................................................40

Custodia rigida .......................................................................................41

Lettore schede magnetiche ..................................................................42

Manutenzione preventiva .....................................................................43

Prolungamento della durata della batteria ..........................................43

Istruzioni generali per la pulizia ...........................................................43

Risoluzione dei problemi ...................................... 46

Pannello di controllo anteriore .............................................................46

Spie dello stato della stampante ..........................................................46

Argomenti della risoluzione dei problemi ...........................................47

Test per la risoluzione dei problemi .....................................................49

Stampa di un'etichetta di configurazione ............................................49

Diagnostica delle comunicazioni ..........................................................49

Specifiche ........................................................... 54

Specifiche di stampa .............................................................................54

Specifiche di memoria e comunicazione ............................................54

Specifiche delle etichette ......................................................................55

Specifiche e comandi dei caratteri

e dei codici a barre CPCL .................................... 56

Specifiche e comandi dei caratteri

e dei codici a barre ZPL ....................................... 57

Porta di comunicazione .........................................................................58

USB .........................................................................................................58

Specifiche fisiche, ambientali ed elettriche .........................................58

Accessori per le stampanti ZQ500 Series ............................................61

Appendice A ........................................................ 62

Cavi USB .................................................................................................62

Appendice B ........................................................ 63

Messaggi di avviso ................................................................................63

Appendice C ........................................................ 64

Forniture dei supporti di stampa ..........................................................64

Appendice D ........................................................ 64

Prodotti per manutenzione ...................................................................64

Appendice E ........................................................ 65

Guida per l'utente delle stampanti ZQ500

Posizione dei numeri seriale e PCC ......................................................65

Appendice F ........................................................ 66

Smaltimento delle batterie ...................................................................66

Smaltimento del prodotto ....................................................................66

Appendice G ........................................................ 67

Uso di zebra.com ...................................................................................67

Appendice H ........................................................ 69

Assistenza tecnica .................................................................................69

Indice .................................................................. 70

Guida per l'utente delle stampanti ZQ500

Dichiarazioni sulle informazioni di proprietà riservata

Questo manuale contiene informazioni di proprietà riservata di Zebra Technologies Corporation. Il manuale ha il solo scopo di informare coloro che utilizzano le apparecchiature descritte nel presente documento e che ne curano la manutenzione. È vietato l'uso, la copia e la divulgazione delle presenti informazioni di proprietà riservata per qualunque scopo diverso senza esplicita autorizzazione scritta di Zebra Technologies Corporation.

Miglioramenti del prodotto

Poiché il continuo miglioramento dei prodotti è una delle politiche di Zebra Technologies Corporation, tutte le specifiche e le indicazioni sono soggette a modifiche senza preavviso.

Approvazioni di enti normativi e informazioni sulla normativa

Sicurezza della progettazione certificata da TUV Standard europeo radiodisturbo elettro-

EN60950-1: Seconda posizione Norma sulla sicurezza TUV (Messico) FCC parte 15 Classe B RoHS II Canadian STD RSS-247

Esonero di responsabilità

Zebra ha riservato il massimo impegno per fornire informazioni accurate nel presente manuale e non è responsabile per eventuali informazioni errate o omissioni. Zebra Technologies Corporation si riserva il diritto di correggere tali errori e declina qualsiasi responsabilità da essi risultante.

Nessuna responsabilità per i danni diretti

In nessun caso Zebra Technologies Corporation o chiunque abbia partecipato allo sviluppo, alla produzione o alla consegna del presente prodotto (incluso l'hardware e il software) sarà responsabile per qualsiasi danno (inclusi, senza limitazione alcuna, i danni per perdite derivanti da mancato guadagno, interruzione dell'attività o perdita di informazioni aziendali o altre perdite pecuniarie) derivanti dall'uso, come conseguenza dell'uso o dall'incapacità di utilizzare tale prodotto, anche se Zebra Technologies Corporation è stata informata della possibilità di tali danni. Poiché alcuni paesi non ammettono l'esclusione di responsabilità per danni consequenziali o incidentali, le limitazioni esposte precedentemente potrebbero non essere applicabili nel singolo paese d'acquisto.

I copyright citati nel presente manuale e il motore di stampa di etichette in esso descritto sono di proprietà di Zebra Technologies Corporation. La riproduzione non autorizzata di questo manuale o del software installato nel motore di stampa di etichette può comportare pene pecuniarie o la reclusione, secondo quanto previsto dalle locali norme vigenti. La violazione delle leggi sul copyright è legalmente perseguibile. Questo prodotto può contenere programmi ZPL

Equalizer

Circuit; E3® e font AGFA. Software © ZIH Corp. Tutti i diritti riservati a livello mondiale. ZebraLink e tutti i nomi e i numeri di prodotti sono marchi e Zebra, il logo Zebra, ZPL, ZPL II, Element Energy Equalizer Circuit ed E3 Circuit sono marchi registrati di ZIH Corp. Tutti i diritti riservati in tutto il mondo.

magnetico EN55022 Classe B EN55024: Norma europea per l'immunità RCM (Australia/NZ)

Classificato IP54

, ZPL II® e ZebraLinkTM; Element Energy

Monotype®, Intellifont® e UFST® sono marchi di Monotype Imaging, Inc. registrati presso lo United States Patent and Trademark Office e potrebbero essere registrati in determinate giurisdizioni. AndyTM , CG PalacioTM, CG Century SchoolbookTM, CG TriumvirateTM, CG TimesTM, Monotype

Kai

, Monotype MinchoTM e Monotype SungTM sono marchi di Monotype Imaging, Inc. e potrebbero essere registrati in determinate giurisdizioni. HY Gothic Hangul Angsana

Andale

, Arial®, Book Antiqua®, Corsiva®, Gill Sans®, Sorts® e Times New Roman® sono marchi

è un marchio di Hanyang Systems, Inc.

è un marchio di Unity Progress Company (UPC) Limited.

di The Monotype Corporation registrati presso lo United States Patent and Trademark Office e potrebbero essere registrati in determinate giurisdizioni. Century Gothic

, Bookman Old StyleTM e Century SchoolbookTM sono marchi di The Monotype Corporation e potrebbero essere registrati in determinate giurisdizioni. HGPGothicB è un marchio di Ricoh Company, Ltd. e potrebbe essere registrato in alcune giurisdizioni.

Guida per l'utente delle stampanti ZQ500

UniversTM è un marchio di Heidelberger Druckmaschinen AG, che potrebbe essere registrato in determinate giurisdizioni, concesso in licenza esclusiva da Linotype Library GmbH, una consociata interamente di proprietà di Heidelberger Druckmaschinen AG.

Futura

è un marchio di Bauer Types SA registrato presso lo United States Patent and

Trademark Office e potrebbe essere registrato in alcune giurisdizioni.

TrueType Trademark Office e potrebbe essere registrato in determinate giurisdizioni. Tutti gli altri nomi di prodotti sono proprietà dei rispettivi detentori.

"Made for iPod", "Made for iPhone" e "Made for iPad" indicano che un accessorio elettronico è stato progettato per essere collegato specificatamente all'iPod, all'iPhone o all'iPad ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni di Apple. Apple non è responsabile per il funzionamento di questo dispositivo né per la sua conformità a norme e standard di sicurezza. Notare che l'utilizzo di questo accessorio con l'iPod, l'iPhone o l'iPad potrebbe influenzare le prestazioni wireless.

Bluetooth

Tutti gli altri nomi di marchi, nomi di prodotti o marchi appartengono ai rispettivi proprietari.

è un marchio di Apple Computer, Inc. registrato presso lo United States Patent and

è un marchio registrato di Bluetooth SIG.

2015 ZIH Corp.

Funziona con:

Certificato da:

MIL-STD

810

Guida per l'utente delle stampanti ZQ500

Convenzioni usate nel documento

In questo documento sono usate le seguenti convenzioni per

comunicare determinate informazioni.

Attenzione, Importante e Nota

Attenzione • Mette in guardia da potenziali scariche elettrostatiche.

Attenzione • Mette in guardia da potenziali rischi di scossa elettrica.

Attenzione • Mette in guardia dal rischio di ustioni derivanti da

parti surriscaldate.

Attenzione • Mette in evidenza che l'errata o mancata esecuzione di una

determinata azione può provocare lesioni personali.

Attenzione • Mette in evidenza che l'errata o mancata esecuzione di una

determinata azione può provocare danni alle apparecchiature.

Importante • Mette in evidenza informazioni essenziali per condurre a

termine una determinata attività.

Nota • Indica informazioni neutre o positive che sottolineano o

integrano importanti passaggi del testo principale.

Guida per l'utente delle stampanti ZQ500

Introduzione alle stampanti ZQ500TM Series

Grazie per aver scelto la stampante mobile Zebra® ZQ500TM Series. Questa robusta stampante costituirà un'aggiunta produttiva ed efficiente all'ambiente di lavoro grazie al design innovativo e alle funzionalità all'avanguardia. Zebra Technologies è leader nel settore delle stampanti industriali e offre supporto di primo livello per stampanti di codici a barre, software e forniture.

In questa guida per l'utente vengono fornite le informazioni necessarie per utilizzare le stampanti ZQ510 e ZQ520. Queste stampanti utilizzano alcune delle tecnologie più recenti quali Near Field Communication (NFC) e Made for iPhone® (MFi). Le stampanti MFi forniscono il supporto del coprocessore (MFi) Apple che consente ai dispositivi Apple come iPhone o iPad® di autenticarsi e connettersi tramite Bluetooth®.

Queste stampanti utilizzano i linguaggi di programmazione CPCL e ZPL. Per creare e stampare etichette utilizzando i linguaggi CPCL e ZPL, fare riferimento alla Guida di programmazione per CPCL e ZPL (codice P1012728-008). Consultare l'Appendice G per istruzioni su come accedere ai manuali su zebra.com.

Utilità software delle stampanti ZQ500 Series:

• Zebra Net Bridge

: configurazione delle stampanti,

gestione del parco macchine

• Zebra Setup Utility: configurazione di stampante singola, impostazione rapida

• Zebra Designer Pro: creazione delle etichette

• Driver Zebra Designer: driver Windows

• OPOS Driver: driver Windows

• SDK multipiattaforma

(Queste utilità sono disponibili sul sito Web Zebra all'indirizzo

http://www.zebra.com/us/en/support-downloads.html.

Vedere l'Appendice G.)

Guida per l'utente delle stampanti ZQ500

Disimballaggio e ispezione

• Controllare che nessuna delle superfici esterne presenti danni.

• Aprire il coperchio del supporto di stampa (fare riferimento a "Caricamento del supporto di stampa" nella sezione "Preparazione per la stampa") e controllare che il vano del supporto di stampa non presenti danni.

Conservare il cartone e tutto il materiale d'imballaggio, in caso

fosse necessaria una spedizione.

Comunicazione di danni

Se vengono rilevati danni dovuti al trasporto:

• Comunicarlo immediatamente e presentare una dichiarazione di danno alla società di spedizioni. Zebra Technologies Corporation non si assume alcuna responsabilità per eventuali danni occorsi durante la spedizione della stampante e non coprirà il rimborso di tali danni con la propria garanzia.

• Conservare il cartone e tutti i materiali di imballaggio per l'ispezione.

• Informare il rivenditore Zebra autorizzato.

Tecnologia delle stampanti ZQ500 Series

Le stampanti ZQ500 Series utilizzano diverse tecnologie diffuse

in altre linee di stampanti mobili Zebra.

Batteria Smart

La batteria delle stampanti ZQ500 Series è una batteria smart ad alta capacità agli ioni di litio, contenente parti elettroniche che permettono alla stampante di monitorare i propri parametri operativi. Tra questi figura il numero di cicli di carica eseguiti e la data di produzione della batteria. Usando questi parametri, il software della stampante può monitorare le condizioni della batteria e avvisare l'utente quando deve eseguire la ricarica o rimuovere la batteria.

Temperatura operativa Temperatura di ricarica Temperatura di

Da -20 °C a +55 °C

(da -4 °F a 131 °F)

Le stampanti ZQ510 e ZQ520 funzioneranno correttamente solo con batterie

smart originali Zebra.

Da 0 °C a +40 °C

(da 32 °F a 104 °F)

immagazzinaggio

Da -25 °C a +65 (da -13 °F a 149 °F)

°C

Guida per l'utente delle stampanti ZQ500

La batteria smart presenta tre condizioni di stato di salute: BUONA, SOSTITUZIONE e SCARICA. La condizione dello stato di salute della batteria determina se la stampante può funzionare e ciò che viene comunicato all'utente mediante il display.

N. di cicli di carica Stato Messaggio all'accensione

<300 BUONO Nessuno

≥300 ma <550 SOSTITUZIONE "Batteria esaurita

Considerare la sostituzione" *

≥550 ma <600 SOSTITUZIONE "Avvertenza - la batteria

Ha superato la vita utile" *

≥600 SCARICA "Sostituire la batteria.

Spegnimento in corso" **

* Avvertenza accompagnata da un lungo segnale sonoro.

** Avvertenza lampeggiante e accompagnata da segnali sonori al ritmo di uno al secondo. Dopo 30 secondi la stampante si arresta.

Nota • Spegnere la stampante prima di rimuovere la batteria per minimizzare

il rischio di danni.

Tecnologia di stampa

Le stampanti ZQ500 Series utilizzano il metodo Stampa termica diretta per stampare testo leggibile, grafici e codici a barre. Incorporano un motore di stampa sofisticato per una stampa ottimale in tutte le condizioni operative.

Termica diretta

La stampa termica diretta usa il calore per provocare una reazione chimica su supporti di stampa specialmente trattati. Questa reazione crea una segno nero ogni volta che un elemento riscaldato sulla testina di stampa entra in contatto con il supporto. Dal momento che gli elementi di stampa sono sistemati molto densamente a 203 d.p.i. (punti per pollice) in senso orizzontale e a 200 d.p.i. in senso verticale, è possibile creare caratteri leggibili ed elementi grafici una riga alla volta man mano che il supporto passa sotto la testina di stampa. Questa tecnologia comporta il vantaggio della semplicità, dal momento che non sono necessari materiali di consumo come l'inchiostro o il toner. Tuttavia, siccome il supporto di stampa è sensibile al calore, esso gradualmente perde la leggibilità sul lungo periodo, specialmente se esposto in ambienti con temperature relativamente elevate.

Guida per l'utente delle stampanti ZQ500

Sospensione per surriscaldamento

Le stampanti ZQ500 Series dispongono di una funzione di

sospensione per surriscaldamento che consente all'hardware della stampante di rilevare una temperatura della testina di stampa superiore a 65 °C. La stampante interromperà automaticamente la stampa fino a quando la temperatura della testina scende a 60 °C. La stampa riprenderà senza la perdita di dati delle etichette e senza un deterioramento della qualità della stampa.

Codice QR

Il codice a barre QR include un collegamento (URL) che

consente all'utente di visualizzare informazioni sulla stampante e brevi filmati su argomenti quali l'acquisto di ricambi, panoramiche sulle funzionalità, caricamento dei supporti, stampa di un rapporto di configurazione, istruzioni per la pulizia e informazioni sugli accessori. (Vedere pagina 13 per l'URL di ogni stampante.)

Made for iPhone (MFi)

Le stampanti ZQ500 Series supportano la comunicazione con

dispositivi Apple con iOS 5 o versione successiva tramite radio Bluetooth 3.0 autonoma e la radio BT3.0 inclusa con la (dual) radio 802.11n.

NFC (Near Field Communication)

Un tag NFC passivo con l'indirizzo della stampante Bluetooth

fornirà accesso istantaneo a informazioni specifiche della stampante tramite uno smartphone abilitato NFC. Le stampanti ZQ500 Series sono anche dispositivi NFC attivi che non solo raccolgono informazioni, ma scambiano queste informazioni con altri dispositivi compatibili.

Guida per l'utente delle stampanti ZQ500

Panoramica delle stampanti ZQ500 Series

(in figura, il modello ZQ510)

(Non inclusa nel modello

senza pellicola, in cui invece

è presente un raschietto.)

1. Rullo di stampa

2. Sensore riga nera

3. Dischi di appoggio del supporto di stampa

4. Barra di strappo

5. Pulsante del coperchio del supporto di stampa

6. Coperchio del supporto di stampa

7. Testina di stampa

8. Sensore gap

9. Agganci

10. Porta USB

11. Ingresso CC

12. Pulsante di accensione

13. Pannello di controllo

14. Apertura fermaglio per cintura

15. Pulsante di selezione

16. Pulsante di avanzamento della carta

13 14

Guida per l'utente delle stampanti ZQ500

XXXXXXXXXXXX

17. Batteria

18. Contatti di collegamento/Coperchio

19. Codice QR

XXXXXXXXXXXX

20. Etichette indirizzo MAC/ID Bluetooth

21. Punti di montaggio

22. Icona Zebra Print Touch

(NFC)

Nota: eseguendo la scansione del codice QR con uno smartphone si

otterranno informazioni specifiche sulla stampante nel sito

www.zebra.com/zq510-info e www.zebra.com/zq520-info.

Nota: toccando l'icona Zebra Print TouchTM con uno smartphone che supporta

la tecnologia Near Field Communication (NFC) si accederà istantaneamente alle informazioni sulla stampante. Per ulteriori informazioni su NFC e i prodotti Zebra, accedere a

http://www.zebra.com/nfc

. Mediante NFC si possono anche associare applicazioni Bluetooth. Per ulteriori informazioni, vedere SDK multipiattaforma Zebra.

Guida per l'utente delle stampanti ZQ500

Preparazione per la stampa

XXXXXXXXXXXX

Batteria

Installazione della batteria

Importante • Le batterie vengono spedite in modalità sospensione

per mantenere la massima capacità durante l'immagazzinaggio prima dell'utilizzo iniziale. Collegare l'adattatore CA (vedere pag. 19) o inserire la batteria nel caricabatteria Smart-2 o nel caricabatteria quadruplo (vedere pagina 17) per attivare la batteria prima di utilizzarla per la prima volta.

1. Localizzare il vano della batteria sulla parte inferiore della stampante.

2. Inserire la batteria nella stampante, come illustrato nella Figura 1. (È impossibile inserire la batteria con un orientamento non corretto.)

3. Far oscillare la batteria nel vano come illustrato, fino a che si blocca in posizione.

Quando la batteria viene installata per la prima volta, le spie del pannello di controllo si accendono brevemente e quindi si spengono a indicare che la batteria non è completamente carica.

Figura 1: Installazione della batteria (in figura, il modello ZQ510)

Guida per l'utente delle stampanti ZQ500

Sicurezza della batteria

Attenzione • Evitare il cortocircuito accidentale delle batterie. Il contatto

tra i terminali della batteria e materiale conduttivo provoca un cortocircuito che potrebbe causare ustioni e altre lesioni o l'insorgere di un incendio.

Importante • Fare sempre riferimento alla scheda tecnica sulla sicurezza

in dotazione con ogni stampante e il Bollettino tecnico in dotazione con le batterie. Questi documenti descrivono in dettaglio le modalità da seguire per assicurare la massima affidabilità e sicurezza quando si utilizza questa stampante.

Importante • Smaltire sempre correttamente le batterie usate. Fare

riferimento all'Appendice F per maggiori informazioni sul riciclaggio delle batterie.

Attenzione • L'uso di caricabatterie non specificamente approvati da

Zebra potrebbe provocare danni alle batterie o alla stampante e comporta l'annullamento della garanzia.

Attenzione • Non bruciare, smontare, cortocircuitare o esporre le batterie a

temperature superiori a 65 °C (149 °F).

Sicurezza del caricabatteria

Non collocare il caricabatteria in luoghi dove esiste la possibilità di caduta

di liquidi o di oggetti metallici nei vani di ricarica.

Guida per l'utente delle stampanti ZQ500

Caricabatteria singolo Smart Charger-2 (SC2) (P1031365-063)

Il caricabatteria Smart-2 (SC2) è un sistema di carica per le batterie smart con 2 o 4 elementi agli ioni di litio utilizzate nelle stampanti ZQ500 Series.

Spie dello stato di carica

Il caricabatteria SC2 usa una spia a LED di colore verde, giallo e ambra per indicare lo stato di carica, come spiegato di seguito.

Ingresso alimentazione CC Spia Stato della batteria

Presente Verde Batteria non presente Presente Verde Carica completata Presente Giallo Carica in corso Presente Ambra Guasta Presente Spenta Presente e stato

della batteria = SCARICA

È anche prevista un'immagine grafica della carica della batteria per indicare che questo LED è la spia dello stato di carica

Spia di stato di salute della batteria

Il caricabatteria SC2 dispone di un LED tricolore (giallo/verde/ ambra) per indicare la condizione dello stato di salute della batteria. Una valutazione della condizione dello stato di salute della batteria inizia al momento dell'inserimento di quest'ultima nel caricabatteria e i risultati sono indicati dalle relative accensioni del LED, come illustrato di seguito. Il LED rimarrà acceso per tutto il tempo che il caricabatteria è alimentato.

Batteria Spia Stato di salute

Nessuna o batteria non Smart Spenta

Batteria Smart presente Verde BUONO Batteria Smart presente Giallo CAPACITÀ RIDOTTA

Batteria Smart presente Gialla lampeggiante TERMINATA VITA UTILE Batteria Smart presente Ambra INUTILIZZABILE-SOSTITUIRE

(smaltire secondo le istruzioni

nell'Appendice E)

Nota • Per informazioni dettagliate sul caricabatteria SC2, fare riferimento

alla Guida per l'utente di caricabatteria Smart-2 (codice P1040985-001).

Guida per l'utente delle stampanti ZQ500

Figura 2: Caricabatteria Smart-2 (SC2)

Batteria

Smart

Spia a LED dello stato di carica

Spia a LED dello stato di salute della batteria

Icona dello stato di

carica

Dimensioni del caricabatteria SC2

Icona dello stato di

salute

Altezza Larghezza Lunghezza

65,1 mm (2,56 in) 101,5 mm (4 in) 120,9 mm (4,75 in)

Caricabatteria quadruplo modello UCLI72-4 (AC18177-5)

Il Caricabatteria quadruplo UCLI72-4 è progettato per caricare contemporaneamente fino a quattro (4) batterie delle stampanti ZQ500 Series. Le batterie devono essere estratte dalla stampante per essere caricate nel caricabatteria quadruplo.

1. Assicurarsi che il caricabatteria sia installato correttamente secondo il relativo manuale di istruzioni. Assicurarsi che la spia di alimentazione sul pannello anteriore sia accesa.

2. Inserire una batteria in uno dei quattro vani di carica come mostrato nella Figura 3, prestando attenzione all'orientamento della batteria. Far scivolare la batteria nel vano di carica fino a che si arresta e quindi far oscillare la batteria fino a che scatta in posizione. La spia ambra situata direttamente sotto la batteria si accenderà se la batteria è inserita correttamente.

Guida per l'utente delle stampanti ZQ500

Le spie sotto la batteria consentono di monitorare il processo di

carica secondo la tabella seguente:

Ambra Verde Stato della batteria

Accesa Spenta Carica in corso

Accesa Lampeggiante

Spenta Accesa Carica completata

Lampeggiante Spenta Guasta-Sostituire la batteria

Importante • Un guasto è causato da un problema della batteria. Il

caricabatteria può indicare un errore perché la batteria è troppo calda o troppo fredda per caricarsi correttamente. Tentare di caricare la batteria di nuovo quando ritorna alla temperatura ambiente normale. Se la spia ambra continua a lampeggiare al secondo tentativo, la batteria deve essere eliminata. Smaltire sempre le batterie correttamente, come descritto nell'Appendice F.

Figura 3: Caricabatteria quadruplo

Carica all’80% (disponibile per l'uso)

1. Far scivolare la batteria nel vano di carica.

2. Far oscillare la batteria per posizionarla.

Alimentatore

Spia ambra

Spia verde

Vano del caricabatteria

Spia di alimentazione

Tempi del ciclo di carica del caricabatteria quadruplo:

Stato della batteria Pacchetto standard Pacchetto esteso

Batteria carica all'80% < 2 ore < 4 ore

Batteria completamente carica < 3 ore < 5 ore

Nota • I tempi indicati si riferiscono a batterie completamente scariche.

Guida per l'utente delle stampanti ZQ500

Le batterie solo parzialmente scariche hanno bisogno di meno tempo per raggiungere il loro stato di carica. Le batterie che hanno raggiunto l'80% della loro capacità di carica possono essere usate, tuttavia si consiglia di caricare completamente le batterie per assicurarne una durata massima.

Il Caricabatteria quadruplo UCLI72-4 dispone di una funzione di sicurezza

che arresta la carica della batteria dopo sei ore, indipendentemente dal suo stato di carica. Se la batteria non è completamente carica, è possibile che debba essere sostituita.

Quando si installa il Caricabatteria quadruplo UCLI72-4, assicurarsi di non

bloccare le fessure di ventilazione sui coperchi superiori e inferiori. Se si caricano le batterie durante la notte, assicurarsi che il caricabatteria sia inserito in una fonte di alimentazione che non sia accidentalmente disattivata.

Alimentatore CA (codice P1031365-024)

Figura 4: Carica della batteria con l'alimentatore CA

Cavo di alimentazione CA (varia in base all'area geograca)

Alimentatore CA

Ingresso CC

Guida per l'utente delle stampanti ZQ500

• Aprire il coperchio di protezione sopra la stampante per esporre la presa di alimentazione CC del caricabatteria.

• Connettere il cavo di alimentazione CA fornito e quindi inserirlo in una presa elettrica.

• Inserire lo spinotto cilindrico dell'alimentatore CA nella presa del caricabatteria sulla stampante.

• La stampante è alimentata e inizia a caricarsi. A questo punto la stampante può essere lasciata accesa o venire spenta. La carica continuerà in qualsiasi stato.

Nota • Le batterie vengono spedite in modalità sospensione per mantenere

la massima capacità durante l'immagazzinaggio prima dell'utilizzo iniziale. Collegare l'adattatore CA (vedere pag. 19) o inserire la batteria nel caricabatteria Smart-2 o nel caricabatteria quadruplo (vedere pagina 17) per attivare la batteria prima di utilizzarla per la prima volta.

Benché sia possibile caricare la batteria mentre si usa la stampante, in

queste condizioni i tempi di carica si prolungheranno.

Supporto veicolare

Il Supporto veicolare per le stampanti ZQ500 Series consente di montare una stampante ZQ510 e ZQ520 in un veicolo e fornisce contemporaneamente alimentazione per caricare la batteria. Il Supporto veicolare offre connettività USB per consentire all'utente di connettere un laptop o un tablet al supporto.

Eliminatore batteria/Supporto veicolare eliminatore batteria

L'eliminatore batteria per le stampanti ZQ500 Series consente all'utente di una stampante mobile installata su un veicolo di utilizzare la stampante senza utilizzare la batteria. Il Supporto veicolare eliminatore batteria consente all'utente di montare una stampante ZQ500 Series su un veicolo senza utilizzare la batteria.

Stazione di alimentazione a 4 vani

La stazione di alimentazione a 4 vani ZQ500 consente di alloggiare e caricare quattro (4) stampanti ZQ510 o ZQ520. La stazione di alimentazione fornisce alimentazione per caricare la batteria mantenendo contemporaneamente tutte le funzionalità della stampante.

Nota • Per informazioni dettagliate sugli accessori, fare riferimento alla

Guida per l'utente di ZQ500VC (P1071204-001), alla Guida per l'utente della Stazione di alimentazione a 4 vani (P1071266-001), alla Guida per l'utente di Eliminatore batteria (P1071365-001) e alla Guida per l'utente del Supporto per eliminatore di batteria (P1073631-001).

Guida per l'utente delle stampanti ZQ500

Prima di inserire la stampante nel Supporto veicolare o nella

XXXXXXXXXXXX

Stazione di alimentazione a 4 vani, è necessario rimuovere il coperchio dei contatti di collegamento che si trova sotto la stampante. Per rimuovere il coperchio, rimuovere per prima cosa la batteria, quindi utilizzare un piccolo cacciavite o una moneta per staccare il coperchio ed esporre i contatti di collegamento.

Figura 5: Collegare e scollegare il Supporto veicolare

Figura 6: Collegare e scollegare la Stazione di alimentazione a 4 vani

Guida per l'utente delle stampanti ZQ500

Caricamento del supporto di stampa nelle stampanti ZQ500 Series

Le stampanti ZQ500 Series sono progettate per stampare su

supporti di stampa continui (ricevute) o stock di etichette.

Procedura di caricamento del supporto

1. Aprire la stampante (fare riferimento alla Figura 7).

• Premere il pulsante del coperchio del supporto di stampa sul lato della stampante come illustrato in "1" sotto. Il coperchio del supporto di stampa si aprirà automaticamente.

• Ruotare completamente il coperchio del supporto di stampa all'indietro come illustrato in "2", esponendo il vano e gli appoggi regolabili del supporto.

Figura 7: Apertura della stampante

Coperchio del

supporto di

stampa

Appoggi del supporto di stampa

Pulsante del coperchio del supporto di stampa

Vano del supporto di stampa

Guida per l'utente delle stampanti ZQ500

2. Tirare gli appoggi del supporto per distanziarli, come illustrato sotto nella Figura 8. Inserire il rullo del supporto di stampa tra di essi (nella direzione mostrata) e lasciare che gli appoggi si richiudano. Gli appoggi si adattano automaticamente alla larghezza del supporto di stampa che deve essere in grado di ruotare liberamente.

Figura 8: Caricamento del supporto

3. Chiudere il coperchio del supporto di stampa fino a quando si blocca in posizione e il supporto avanzerà come illustrato.

Nota • Per informazioni sulla modifica delle impostazioni per regolare la

lunghezza dei supporti tramite Set-Get-Do (SGD), consultare la Guida alla programmazione (P1012728-xxx).

Guida per l'utente delle stampanti ZQ500

Comandi dell'operatore

Le stampanti ZQ510 e ZQ520 sono dotate di un pannello di controllo con pulsanti per le funzioni Accensione/Spegnimento e Avanzamento supporto, oltre che di un display che fornisce informazioni sulle funzioni della stampante (Figura 9). Il menu visualizza una riga di icone che indicano lo stato della stampante. Sul display LCD vengono inoltre visualizzati avvisi che richiedono conferma e avvisi che non richiedono conferma. Gli avvisi che richiedono conferma hanno una sola opzione di risposta, che richiede che l'utente selezioni il pulsante di selezione.

Figura 9: Pannello di controllo

Icone dello stato della stampante

Indica lo stato di numerose funzioni della stampante

Pulsante di selezione

Premere per selezionare una voce di menu sul display LCD.

Pulsante di accensione

Premere per accendere l'unità. Premere nuovamente per spegnere l'unità.

Icone dello stato della stampante

Bluetooth Supporto

Connessione Wi-Fi Coperchio aperto

Potenza segnale Wi-Fi Batteria

Errore

Dati

Modalità bozza

Guida per l'utente delle stampanti ZQ500

Pulsante di avanzamento

Premere per far avanzare il supporto di stampa: un'etichetta vuota o una lunghezza determinata via software del supporto di stampa.

Eliminatore batteria

Modalità risparmio energetico

Anche le icone Modalità risparmio energetico e Modalità bozza

vengono visualizzate sul pannello di controllo al posto dell'icona Supporto esaurito. Quando la stampante è in Modalità risparmio energetico e il supporto non è esaurito, viene visualizzata l'icona Risparmio energetico. Quando la stampante è in Modalità risparmio energetico e il supporto è esaurito, viene visualizzata l'icona Supporto esaurito anziché Risparmio energetico. Questo avviene poiché la stampante non funziona quando il supporto è esaurito. Se la stampante è contemporaneamente in Modalità risparmio energetico e Modalità bozza, viene visualizzata l'icona Risparmio energetico.

Quando la stampante è in Modalità bozza a causa di un'impostazione dell'utente, viene visualizzata l'icona Modalità bozza. Tuttavia quando la stampante è in Modalità bozza e in una condizione di supporto esaurito, verrà visualizzata l'icona Supporto esaurito lampeggiante.

Pulsanti

L'utente ha la possibilità di utilizzare l'interfaccia composta da tre pulsanti sulle stampanti ZQ510 e ZQ520 con le seguenti sequenze di Accensione ed Esecuzione.

Sequenze di accensione

Sequenza n. Funzione Tasti Pulsante

1 Rapporto "due tasti" Tenere premuto il

3 Download forzato Tenere premuti i

4 L'unità si accende

Etichetta di

congurazione quindi

Etichetta di rete

o si spegne o passa alla Modalità sospensione

Guida per l'utente delle stampanti ZQ500

pulsante di avanzamento e premere il pulsante di accensione

Tenere premuto il pulsante di selezione e premere il pulsante di accensione

pulsanti di selezione e di avanzamento e premere il pulsante di accensione

Pulsante di accensione

Sequenze di esecuzione senza LED lampeggiante

Sequenza n. Funzione Tasti Pulsante

1 Due tasti e Cong ZPL Tenere premuto per

2 Eventi di avanzamento

ripetuti

3 Attivazione (se in

Modalità sospensione)

3 secondi il pulsante di avanzamento e il pulsante di selezione.

Pulsante di avanzamento

Pulsante di alimentazione o pulsante di selezione

LED

Le stampanti ZQ500 Series sono dotate di un anello di LED a tre colori attorno al pulsante di alimentazione che indica lo stato della batteria durante le procedure di ricarica della batteria (come illustrato di seguito).

Accesa/Batteria carica Accesa/Eliminatore della batteria collegato

Batteria in carica (Anello LED ambra)

(( ))

Modalità sospensione e carica (Anello LED ambra lampeggiante)

Modalità sospensione (Anello LED verde lampeggiante)

Batteria guasta (Anello LED rosso)

Allarmi

Nel pannello di controllo vengono visualizzati i vari avvisi all'utente sotto forma di Avvisi che richiedono conferma, Avvisi che non richiedono conferma e Avvisi di errore.

Un Avviso che richiede conferma viene visualizzato sulle icone dello stato della stampante e viene cancellato quando l'utente preme il pulsante di selezione.

BATTERIA BASSA

LED che indica batteria guasta

Guida per l'utente delle stampanti ZQ500

Avviso che richiede conferma

Anche un Avviso che non richiede conferma viene visualizzato sulle icone dello stato della stampante ma non è necessaria un'azione dell'utente per cancellarlo. L'avviso verrà cancellato automaticamente dopo essere stato visualizzato per cinque (5) secondi.

Gli Avvisi di errore vengono visualizzati sulle icone dello stato della stampante; questi avvisi non vengono cancellati tramite un'azione dell'utente sul pannello anteriore ma è necessario che l'utente elimini in altro modo la condizione di errore. L'Avviso di errore rimarrà visualizzato sul display fino a quando non verrà

eliminata la condizione che ha causato l'errore.

Funzioni di risparmio energetico

Le stampanti ZQ500 Series sono dotate di alcune importanti funzioni progettate per estendere la durata della batteria. Queste

funzioni sono descritte di seguito.

Modalità sospensione

La funzione Modalità sospensione è una modalità in cui la stampante prolunga la durata della batteria accedendo automaticamente a uno stato di "riposo" dopo due (2) minuti di inattività. Quando la stampante è in questo stato, il display LCD non visualizza contenuti e non è retroilluminato. La stampante indica la Modalità sospensione mediante un anello LED verde che lampeggia lentamente attorno al pulsante di accensione (vedere pagina 26).

Se il pulsante di accensione

viene premuto per meno di tre

(3) secondi (<3), la stampante passerà alla Modalità sospensione.

Se il pulsante di accensione viene premuto per più di tre (3) secondi (>3), la stampante verrà spenta.

Per riattivare la stampante, l'utente deve premere il pulsante di accensione o il pulsante di selezione

per meno di tre (3) secondi oppure la stampante verrà attivata quando viene avviata la comunicazione tramite Bluetooth. (La funzione di ripristino Bluetooth è supportata solo su radio BT 4.0, non su unità Dual Radio.) Se il pulsante di accensione viene premuto per più di tre (3) secondi, la stampante verrà attivata, quindi si spegnerà completamente.

Per attivare o disattivare la Modalità sospensione, inviare il comando power.sleep.enable alla stampante utilizzando Zebra Setup Utilities (ZSU) e impostarlo su "on" oppure "off". (L'impostazione predefinita è "on".) Per impostare l'intervallo di tempo dopo il quale la stampante passerà alla Modalità sospensione, inviare power.sleep.timeout (in secondi) alla stampante utilizzando ZSU.

Guida per l'utente delle stampanti ZQ500

Modalità risparmio energetico

La Modalità risparmio energetico si riferisce allo stato a cui accede la stampante quando la batteria è quasi scarica. Con un funzionamento normale con una batteria completamente carica, la stampante caricherà l'intera testina di stampa durante la stampa di una riga di dati.

Con la riduzione delle condizioni di salute della batteria (a causa della bassa tensione o della bassa temperatura), la stampante cambierà la strategia di stampa utilizzando un modo che spezza la riga in segmenti più piccoli che possono essere stampati senza causare l'esaurimento della batteria. In questa modalità la stampa potrebbe risultare più lenta.

L'icona Modalità risparmio energetico

verrà visualizzata sul display LCD quando si verifica questa situazione e il rumore emesso dalla stampante potrebbe cambiare notevolmente a causa

della velocità rallentata del motore in questa modalità.

Modalità bozza

È possibile configurare la stampante in modo che stampi in Modalità bozza utilizzando il comando SGD media.draft_mode (impostazione predefinita: "off"), che ottimizza la stampante per la stampa di solo testo. In Modalità bozza, la velocità di stampa aumenta da 4 ips (pollici per secondo) a 5 ips con una riduzione di circa il 22% in densità ottica. Quando per una stampante è stata scelta questa impostazione, verrà visualizzata l'icona Modalità bozza

. Se la stampante è contemporaneamente in Modalità risparmio energetico e Modalità bozza, viene visualizzata l'icona Risparmio energetico. Se la stampante è in Modalità bozza quando il supporto

è esaurito, verrà visualizzata l'icona Supporto esaurito lampeggiante.

Nota • Per la spiegazione e l'elenco di tutti i comandi SGD, fare riferimento

alla Guida di programmazione (codice P1012728-xxx) all'indirizzo: http://www.zebra.com/us/en/support-downloads.html

Nota • Per informazioni dettagliate sull'invio di comandi SGD alla stampante

utilizzando Zebra Setup Utilities, fare riferimento a Wireless Configuration for

802.11n and Bluetooth Radios for Link-OS Mobile Printers (codice P1048352-

001) all'indirizzo: http://www.zebra.com/us/en/support-downloads.html

Nota • La stampa in modalità bozza è ottimizzata per la stampa di ricevute

con solo testo, senza immagini, riempimenti in nero o codici a barre. La stampa in modalità bozza è progettata per funzionare a temperature comprese tra la temperatura ambiente e il valore massimo dell'intervallo di temperatura previsto per la stampante.

Guida per l'utente delle stampanti ZQ500

Verifica del funzionamento della stampante

Prima di collegare la stampante ZQ500 Series al computer, accertarsi che la stampante sia in buone condizioni operative. A questo scopo, stampare un'etichetta di configurazione mediante il metodo dei "due tasti". Se non è possibile stampare questa etichetta, fare riferimento

alla sezione "Risoluzione dei problemi" in questo manuale.

Stampa di un'etichetta di configurazione

1. Spegnere la stampante. Caricare il vano del supporto di stampa con un supporto normale (supporto senza barre nere stampate sul retro).

2. Premere e tenere premuto il pulsante di avanzamento.

3. Premere e rilasciare il pulsante di accensione e tenere premuto il pulsante di avanzamento. Quando la stampa inizia, rilasciare il pulsante di avanzamento.

L'unità stamperà una linea di caratteri di controllo "x" per verificare che tutti gli elementi della testina di stampa funzionino correttamente, la versione del software caricato sulla stampante e quindi il rapporto.

Il rapporto indica il modello, il numero di serie, la velocità di trasmissione e informazioni più dettagliate sulla configurazione della stampante e sulle impostazioni dei parametri. (Per la stampa di campioni e un'ulteriore spiegazione del modo di usare le etichette di configurazione come strumento diagnostico, fare

riferimento alla sezione Risoluzione dei problemi).

Connessione della stampante

La stampante deve stabilire comunicazioni con un terminale host

che invia i dati da stampare. La comunicazione

può avvenire in quattro modalità base:

•

Le stampanti ZQ500 Series sono in grado di comunicare via cavo

attraverso i protocolli standard USB 2.0 o micro USB. I driver

USB sono inclusi in Zebra Designer Driver che può essere

scaricato da

www.zebra.com/drivers.

• Mediante una LAN (Local Area Network) wireless secondo

le specifiche 802.11. (Opzionale)

• Mediante un collegamento a radiofrequenza a corto

raggio Bluetooth.

• I dispositivi WinMobile®, Blackberry® e Android

utilizzano il protocollo Bluetooth standard.

• Le stampanti ZQ500 Series sono compatibili con i dispositivi iOS,

quindi è possibile stampare tramite Bluetooth su un dispositivo

Apple®.

Guida per l'utente delle stampanti ZQ500

Comunicazioni mediante cavo

Attenzione • La stampante deve essere spenta prima di collegare

o scollegare un cavo di comunicazione.

La connessione con cavo standard per le stampanti ZQ500 Series è USB. La porta USB fornisce 500 mA alla porta A/B in modalità host e consente di connettere una stampante a un PC tramite una spina di Tipo A a una spina Micro B. Il cavo è dotato di un cappellotto in plastica che blocca il cavo nell'alloggiamento della stampante (vedere sotto). Fare riferimento all'Appendice A per i codici.

Cappellotto in plastica. Ruotare in senso orario per bloccare il cavo in posizione.

Figura 10: Comunicazione mediante cavo con un PC

Cavo USB di collegamento con il PC

LAN

Il piccolo connettore a 5 pin sul cavo USB si inserisce nella stampante e i connettori sono polarizzati per assicurare l'allineamento corretto. Non tentare di forzare il cavo se questo non si inserisce, poiché ciò potrebbe danneggiare i pin.

L'altra estremità del cavo va collegata alla porta USB di un computer come mostrato nella Figura 10. Le stampanti ZQ500 Series sono configurate con il driver dell'interfaccia aperta USB HCI che consente di comunicare con i dispositivi basati su Windows®.

I driver USB sono inclusi in Zebra Designer Driver che può essere scaricato dal sito web di Zebra.

Guida per l'utente delle stampanti ZQ500

Comunicazioni wireless con Bluetooth

Bluetooth è uno standard mondiale per lo scambio di dati tra due dispositivi via radiofrequenza. Questo tipo di comunicazione pointto-point non necessita di punti di accesso o di altre infrastrutture. Il segnale Bluetooth ha una potenza relativamente bassa per evitare le interferenze con altri dispositivi che funzionano a radiofrequenze simili. Ciò limita la portata del dispositivo Bluetooth a circa 10 metri (32 ft). Sia la stampante che il dispositivo con il quale essa comunica devono seguire lo standard Bluetooth. A differenza di altre condizioni specificate altrove nel presente manuale, in qualsiasi momento è possibile installare una sola delle opzioni radio e l'antenna utilizzata per questi trasmettitori non deve essere collocata o utilizzata insieme con qualsiasi altra antenna.

Panoramica sulla comunicazione mediante Bluetooth

Ogni stampante ZQ500 Series con Bluetooth è identificata da un indirizzo Bluetooth univoco (Bluetooth Device Address, BDADDR). Questo indirizzo ricorda un indirizzo MAC dove i primi tre byte rappresentano il fornitore e gli ultimi tre il dispositivo (ad esempio, 00:22:58:3C:B8:CB). Questo indirizzo è riportato su un'etichetta sul retro della stampante sotto forma di codice a barre per facilitare l'associazione. (Vedere pagina 34.) Per scambiare dati, i due dispositivi Bluetooth abilitati devono stabilire una connessione.

Il software Bluetooth rimane sempre in funzione, pronto a rispondere alle richieste di connessione. Un dispositivo (definito master o client) deve richiedere una connessione con un altro. Quindi, il secondo dispositivo (definito slave o server) accetta o respinge la connessione. Una stampante ZQ500 Series abilitata Bluetooth agisce normalmente come un dispositivo asservito creando con il terminale una rete in miniatura chiamata a volte "piconet".

La ricerca identifica i dispositivi Bluetooth disponibili per l'associazione dove il dispositivo master invia una richiesta di ricerca e i dispositivi rispondono. Se un dispositivo non è identificabile, il master non può eseguire l'associazione a meno che non sia noto il BDADDR oppure non sia già stata precedentemente eseguita l'associazione con il dispositivo.

Bluetooth 2.1 o versioni successive utilizza SSP (Secure Simple Pairing) con Security Level 4, un'architettura di protezione obbligatoria che utilizza quattro (4) modelli di associazione: Numeric Comparison, Passkey Entry, Just Works (nessuna conferma da parte dell'utente) e Out of Band (informazioni di associazione trasmesse OOB, ad esempio via Near Field Communication).

Guida per l'utente delle stampanti ZQ500

Figura 11: Modalità di protezione Bluetooth

Modalità di protezione 1

Se un dispositivo BT >/= 2.1 tenta l'associazione con un dispositivo BT </= 2.0, viene degradato alla modalità compatibilità BT 2.0 e si comporta come un dispositivo BT 2.0. Se entrambi i dispositivi sono BT >/= 2.1, è necessario utilizzare Secure Simple Pairing in conformità con le specifiche BT.

Modalità di protezione 2

Modalità di protezione 3

Modalità di protezione 4: Secure Simple Pairing

Secure Simple Pairing: una nuova architettura di protezione introdotta, supportata in BT >= 2.1. Service-level applicato, simile alla modalità 2. Obbligatorio quando entrambi i dispositivi sono BT >=

2.1. La modalità 4 attualmente supporta quattro modelli di associazione. I requisiti di protezione per i servizi devono essere classificati come uno dei seguenti: richieste chiavi di collegamento autenticate, richieste chiavi di collegamento non autenticate oppure nessuna sicurezza richiesta. SSP migliora la protezione attraverso l'aggiunta della crittografia con chiave pubblica ECDH per proteggere da intercettazioni passive e attacchi MITM (Man-In-The-Middle) durante l'associazione.

Numeric Comparison Passkey Entry Just Works Out of Band (OOB)

Progettato per situazioni in cui entrambi i dispositivi sono in grado di visualizzare un numero di sei cifre e di consentire all'utente di immettere una risposta "sì" o "no". Durante l'associazione, l'utente immette "sì" per completare l'associazione se il numero visualizzato su entrambi i dispositivi corrisponde. È diverso dall'utilizzo dei PIN nell'associazione legacy (BT<=2.0) perché il numero visualizzato per il confronto non viene utilizzato per la successiva generazione della chiave di collegamento, quindi anche se viene visto o catturato da potenziali aggressori, non può essere utilizzato per determinare il collegamento risultante o la chiave di crittografia.

Progettato per situazioni in cui un dispositivo offre capacità di immissione (ad esempio una tastiera), mentre l'altro ha un display. Il dispositivo dotato di display mostra un numero di sei cifre e l'utente immette tale chiave sul dispositivo con capacità di immissione. Come con Numeric Comparison, il numero di sei cifre non viene utilizzato per la generazione della chiave di collegamento.

Progettato per situazioni in cui un dispositivo (o entrambi) non è dotato di display né di tastiera per l'immissione delle cifre (ad esempio un auricolare Bluetooth). Il passo 1 viene eseguito automaticamente come per Numeric Comparison, ma l'utente non può verificare che entrambi i valori corrispondano, quindi viene fornita la protezione MITM (ManIn-The-Middle). Questo è l'unico modello in SSP che non fornisce chiavi di collegamento autenticate.

Progettato per dispositivi che supportano una tecnologia wireless diversa da Bluetooth (ad esempio NFC) per ricercare il dispositivo e scambiare valori crittografici. Nel caso di NFC, il modello OOB consente ai dispositivi di eseguire l'associazione in modo sicuro semplicemente toccandosi, quindi l'utente accetta l'associazione semplicemente premendo un pulsante. La sicurezza contro attacchi eavesdropping e MITM dipende dalla tecnologia OOB.

Tutte le modalità, ad eccezione di Just Works, hanno una protezione MITM (Man-In-The-Middle), ovvero nessun altro dispositivo può visualizzare i dati trasferiti tra i due dispositivi coinvolti. La modalità SSP viene normalmente negoziata automaticamente in base alla capacità dei dispositivi master e slave. Le modalità a sicurezza inferiore posso

no essere disattivate tramite il comando SGD

bluetooth.minimum_security_mode. Il comando SGD bluetooth.minimum_security_mode imposta il livello di sicu-

rezza inferiore con il quale la stampante stabilirà una connessione Bluetooth. La stampante si connetterà sempre con un livello di pro

tezione alto se richiesto dal dispositivo master. Per modificare la modalità e le impostazioni di sicurezza della stampante ZQ510, utilizzare Zebra Setup Utilities.

Guida per l'utente delle stampanti ZQ500

Figura 12: Modalità di protezione minima Bluetooth

Versione BT del dispositivo master

bluetooth.minimum_security_mode=1

Just Works/Numeric Comparison

bluetooth.minimum_security_mode=2

Just Works/Numeric Comparison

bluetooth.minimum_security_mode=3

bluetooth.minimum_security_mode=4

bluetooth.bluetooth_PIN

(>2.1)

Secure Simple Pairing

Numeric Comparison

Secure Simple Pairing

Numeric Comparison

Non utilizzato

bluetooth.minimum_security_mode imposta il livello di

protezione più basso con il quale la stampante stabilirà una connessione Bluetooth. La stampante si connetterà sempre con un livello di protezione alto se richiesto dal dispositivo master.

Le stampanti ZQ500 Series hanno anche una funzione di collegamento Bluetooth. La stampante memorizza le informazioni di associazione in modo che i dispositivi rimangano associati anche quando vengono spenti e riaccesi o disconnessi e connessi nuovamente. In questo modo non è necessario ripetere l'associazione ogni volta che si stabilisce una connessione.

Il comando SGD bluetooth.bonding è attivo per impostazione predefinita.

Nota • Per informazioni dettagliate su Bluetooth, fare riferimento alla Guida

per l'utente di Wireless Bluetooth (P1068791-001) all'indirizzo:

http://www.zebra.com/us/en/support-downloads.html

Inoltre le stampanti ZQ500 Series supportano la tecnologia Near Field Communication (NFC). Utilizzando la funzione "Print Touch" posizionata sul lato della stampante, gli utenti finali possono connettersi automaticamente via Bluetooth da un dispositivo portatile che supporta la tecnologia NFC. Il codice BDADDR della stampante è codificato in un URL nel tag NFC. Basterà toccare l'icona "Print Touch" sulla stampante con il dispositivo portatile NFC e questo sarà associato e connesso alla stampante.

Guida per l'utente delle stampanti ZQ500

Panoramica della WLAN

XXXXXXXXXXXX

Le stampanti ZQ500 Series possono essere dotate dell'opzione Dual Radio, ovvero di una radio che utilizza sia i protocolli 802.11 standard sia Bluetooth 3.0. In tutte le unità fornite, è abilitata una radio 802.11n (impostazione predefinita) ed è disabilitata la radio BT. Tuttavia l'utente ha l'opzione di abilitare BT se desidera utilizzare la funzione Dual. Il numero di ID FCC si trova sulla targhetta del numero di serie situata sul lato posteriore dell'unità.

• Le stampanti di rete wireless ZQ500 Series con il modulo radio

WLAN 802.11 di Zebra possono essere identificate dalla scritta "Wireless Network Printer" sulla targhetta del numero di serie sul lato posteriore della stampante.

• Queste stampanti fungono da nodo di comunicazione in una rete locale wireless (WLAN). I metodi per stabilire le comunicazioni con la stampante variano con ogni applicazione.

Maggiori informazioni sulle utilità di configurazione della LAN

sono incluse nel programma Zebra Net Bridge

(versione 2.8 e successive). Per configurare le impostazioni di comunicazione WLAN è possibile utilizzare anche Zebra Setup Utilities (ZSU). Sia Net Bridge che ZSU possono essere scaricati dal sito Web di Zebra.

Figura 13: Comunicazioni BT/WLAN

Codice a barre Bluetooth

Codice a barre LAN wireless

Per ottenere l'indirizzo Bluetooth o l'indirizzo LAN wireless, utilizzare un computer mobile per eseguire la scansione del codice a barre Bluetooth o del codice a barre WLAN nella parte inferiore della stampante, come illustrato nella Figura 13.

Guida per l'utente delle stampanti ZQ500

Configurazione del software

Le stampanti ZQ500 Series adottano i linguaggi di programmazione CPCL e ZPL di Zebra, concepiti per le applicazioni di stampa mobile. CPCL e ZPL sono descritti dettagliatamente nella "Guida di programmazione ZPL" (codice P1012728-008) disponibile online alla pagina www.zebra.com/manuals.

È possibile inoltre utilizzare Zebra Designer Pro, basato

su Windows

, che utilizza un'interfaccia grafica per creare e

modificare etichette in entrambi i linguaggi.

Fare riferimento all'Appendice G per suggerimenti su come scaricare l'applicazione Designer Pro dal sito Web di Zebra.

Nota • Le stampanti ZQ500 Series vengono consegnate normalmente in

modalità CPCL/Line.

Disegno di etichette/ricevute

Gli esempi seguenti forniscono linee guida per il disegno di etichette/ricevute per le stampanti ZQ500 Series, in particolare per supporti con gap, con barra nera e continui. Le illustrazioni per ogni tipo di supporto definiscono le tolleranze raccomandate, le zone da evitare e le zone in cui è possibile stampare progettate per evitare problemi di registrazione verticale durante la stampa. Le dimensioni sono determinate in base alle capacità di registrazione del prodotto e Zebra fornisce le tolleranze per supporti di gruppo.

Supporti con gap

Guida per l'utente delle stampanti ZQ500

Supporti con barra nera

Supporti continui

Guida per l'utente delle stampanti ZQ500

Confronto della qualità di stampa

Le due tabelle seguenti illustrano l'ottimizzazione della qualità a seconda del tipo di supporti. I risultati riportati nelle tabelle sono stati ottenuti stampando a velocità 3, ovvero alla velocità di stampa predefinita utilizzata per i migliori risultati immediati. I supporti utilizzati per il test sono supporti approvati da Zebra descritti nelle specifiche di prodotto delle stampanti ZQ500 Series. Le impostazioni di intensità (più chiaro o più scuro) varieranno a seconda dei supporti per ottenere la qualità di stampa ottimale come indicato nelle tabelle.

ZQ510

Tipo supporti

10003208P - 2,4 mil Journal

10019071 - 6,2 mil Etichetta

10019072 - 3,2 mil Journal

19919067 - 3,1 mil PolyPro

10019068 - 5,3 mil Tag

10019069 - 3,2 mil Alta temperatura

10019070 - Senza pellicola

Code 39

Velocità Velocità Velocità Velocità Tono Tono Tono Tono

Code 128 Code 39V Code 128V DataMatrix

Velocità Tono

DataMatrix-10 mil

Velocità Tono

ZQ520

Tipo supporti

10006224 - 2,4 mil Journal

10009194 - 6,2 mil Etichetta

LD-R4KN5B - 3,2 mil Journal

10001964 - 3,8 mil PolyPro

10020056 - 5,3 mil Tag

10001965 - 3,2 mil Alta temperatura

10022870 - Senza pellicola

Code 39

Velocità Velocità Velocità Velocità Tono Tono Tono Tono

Code 128 Code 39V Code 128V

-20

DataMatrix

Velocità Tono

DataMatrix-10 mil

Velocità Tono

-20

Near Field Communication (NFC)

Analogamente alle tecnologie Bluetooth e Wi-Fi, Near Field Communication (NFC) consente comunicazioni wireless e scambio di dati tra dispositivi digitali quali ad esempio gli smartphone. NFC, tuttavia, utilizza campi radio elettromagnetici, mentre tecnologie come Bluetooth e Wi-Fi impiegano trasmissioni radio.

NFC è un derivato di RFID (Radio-Frequency Identification), con la differenza che NFC è progettata per l'utilizzo da parte di dispositivi in stretta vicinanza l'uno con l'altro, come ad esempio uno smartphone e una stampante ZQ500 Series. NFC consente a questi dispositivi di comunicare fra loro quando vengono accostati o posti in prossimità, solitamente a una distanza non superiore a 7,62 cm (3 pollici). Vi sono tre tipi di tecnologia NFC: Tipo A, Tipo B e FeliCa. Sono tutti simili fra loro ma comunicano in modi leggermente differenti. FeliCa viene utilizzato comunemente in Giappone.

I dispositivi che utilizzano NFC possono essere attivi o passivi. Un dispositivo passivo, ad esempio una stampante ZQ500 Series con un tag NFC, non è in grado di leggere alcuna informazione ma contiene informazioni che possono essere lette da altri dispositivi.

Guida per l'utente delle stampanti ZQ500

Un dispositivo attivo, quale uno smartphone, è in grado di

leggere le informazioni sul tag NFC della stampante.

I dispositivi attivi possono leggere informazioni e inviarle. Un dispositivo NFC attivo, ad esempio uno smartphone, non è solo in grado di raccogliere informazioni dai tag NFC, ma può anche scambiare informazioni con altri telefoni o dispositivi compatibili. Un dispositivo attivo, se autorizzato, potrebbe inoltre alterare le informazioni presenti sul tag NFC. Per garantire la sicurezza, NFC spesso stabilisce un canale protetto e utilizza la crittografia per inviare dati sensibili.

Tag ISO supportati da Active NFC nelle stampanti ZQ500 Series

• ISO 14443A

• ISO 14443B

• ISO 15693

• ISO 18000-3

• ISO 18092

Figura 14: Associazione mediante Near Field Communication (NFC)

http://www.zebra.com/nfc

Nota • Toccare l'icona Zebra Print TouchTM con uno smartphone che

supporta la tecnologia NFC (Near Field Communication) per accedere istantaneamente alle informazioni sulla stampante. Per ulteriori informazioni sui prodotti NFC e Zebra, visitare il sito http://www.zebra.com/nfc. Mediante NFC si possono anche associare applicazioni Bluetooth. Per ulteriori informazioni, vedere SDK multipiattaforma Zebra.

Guida per l'utente delle stampanti ZQ500

Accessori per le stampanti ZQ500 Series

Fermaglio per cintura

Le stampanti ZQ510 e ZQ520 sono dotate di un Fermaglio per

cintura (codice P1063406-040) in plastica.

Per l'utilizzo:

1. Infilare il fermaglio nella cintura (Figura 15).

2. Inserire il gancio sul fermaglio nell'apertura apposita della stampante come illustrato.

Figura 15: Utilizzo del Fermaglio per cintura

Maniglia

La Maniglia (codice BT16899-1) delle stampanti ZQ500 Series è un accessorio che si attacca agli agganci sul fronte della stampante e costituisce un modo comodo e sicuro per trasportare la stampante. Per attaccare la maniglia alla stampante, procedere come segue:

1. Attaccare un moschettone all'aggancio corrispondente sul fronte della stampante (Figura 16).

2. Attaccare l'estremità opposta della maniglia all'aggancio corrispondente sul fronte della stampante come illustrato.

Figura 16: Uso della Maniglia

Agganci

Guida per l'utente delle stampanti ZQ500

Moschettone

Tracolla

È disponibile come accessorio una Tracolla (codice P1063406-035) per trasportare comodamente le stampanti ZQ510 e ZQ520. Simile alla maniglia, la tracolla si inserisce ai due (2) agganci sul fronte della stampante mediante dei moschettoni come illustrato nella Figura 17. La tracolla è facilmente regolabile ed è lunga 142 cm.

Figura 17: Uso della Tracolla

Fermaglio regolabile

Moschettoni

ZEBRA

ZQ520

Agganci

Custodia morbida

Per le stampanti ZQ500 Series è disponibile l'accessorio Custodia morbida (P1063406-037/-038) che consente di proteggere la stampante permettendo comunque all'utente di portarla alla cintura. Il percorso della carta è lasciato aperto per mantenere la capacità di stampa e i controlli sono visibili e accessibili anche quando la stampante è nella custodia. Gli anelli D-ring consentono di utilizzare la tracolla.

Guida per l'utente delle stampanti ZQ500

Custodia rigida

Per fornire la massima robustezza per le stampanti ZQ500 Series, è disponibile una Custodia rigida (codice P1063406-043/-044) opzionale. Questa custodia ha un design a guscio al cui interno è possibile collocare la stampante in modo sicuro e successivamente chiudere la custodia. La custodia rigida è dotata di una tracolla che ne facilita il trasporto.

Le porte della stampante non sono accessibili quando la stampante è nella custodia rigida, ma è possibile utilizzare i pulsanti di controllo della stampante (Figura 18). Quando la stampante è nella custodia rigida, è possibile montare e caricare la stampante sul Supporto veicolare e sulla Stazione di alimentazione a 4 vani.

Nota • Poiché le stampanti non hanno la barra di strappo superiore che

consente di strappare il supporto tirando verso l'alto o verso il basso, si sconsiglia di utilizzare le stampanti linerless con la custodia rigida. I supporti senza pellicola possono essere strappati solo verso il basso e la custodia rigida non resiste all'adesivo dei supporti senza pellicola.

Figura 18: Uso della Custodia rigida

Guida per l'utente delle stampanti ZQ500

Lettore schede magnetiche

È possibile dotare le stampanti ZQ500 Series del Lettore di schede magnetiche (codice P1063406-021/P1072539-014) opzionale. Il lettore di schede magnetiche consente agli utenti di passare le schede con banda magnetica, ad esempio le carte di credito, in una fessura nella stampante, quindi leggere ed elaborare i dati della carta. Il lettore di schede magnetiche è in grado di leggere tre (3) tracce contemporaneamente, ma è possibile configurarlo per leggere due (2) tracce. Il lettore è dotato inoltre di un indicatore audio che avvisa l'utente dell'avvenuta lettura della scheda. Se necessario, il team Professional Services di Zebra può crittografare il lettore di schede magnetiche e caricare una chiave. Il lettore di schede magnetiche viene installato rimuovendo il frontalino esistente e sostituendolo con il lettore (come illustrato nella Figura 19 sotto).

Figura 19: Installazione del Lettore schede magnetiche

T4,7 +/- 1 in. lb.

3. 4.

Lettura bidirezionale

Nota • Per un elenco completo degli accessori, vedere Accessori delle stampanti ZQ500 Series a pagina 61.

Guida per l'utente delle stampanti ZQ500

Manutenzione preventiva

Prolungamento della durata della batteria

• Non esporre mai la batteria ai raggi diretti del sole o a

temperature superiori a 40 °C (104 °F).

• Usare sempre un caricabatteria Zebra appositamente progettato per batterie agli ioni di litio. L'uso di un altro tipo di caricabatteria può danneggiare la batteria.

• Usare il supporto di stampa appropriato alle necessità di stampa. Un rivenditore autorizzato Zebra può aiutare a determinare il supporto di stampa ottimale per una determinata applicazione.

• Se si usa lo stesso testo o immagine su ogni etichetta, usare un'etichetta prestampata.

• Scegliere l'intensità e la velocità di stampa corrette per il supporto di stampa.

• Quando possibile, usare un software di handshaking (XON/XOFF).

• Rimuovere la batteria se la stampante non sarà usata per almeno un giorno e non si sta eseguendo una carica di mantenimento.

• Considerare l'acquisto di una batteria supplementare.

• Ricordare che con il passare del tempo le batterie ricaricabili perdono la capacità di mantenere la carica. Le batterie possono essere ricaricate un determinato numero di volte, dopodiché dovranno essere sostituite. Smaltire sempre le batterie correttamente. Fare riferimento all'Appendice F per maggiori informazioni sullo smaltimento delle batterie.

Istruzioni generali per la pulizia

Attenzione • Evitare danni alle persone o alla stampante stessa. Non inserire

oggetti appuntiti o taglienti nella stampante. Spegnere sempre la stampante prima di eseguire qualsiasi operazione di pulizia. Fare attenzione quando si lavora vicino alla barra di strappo poiché i bordi sono taglienti.

Avvertenza • Dopo operazioni di stampa prolungate, la testina di stampa può

essere rovente. Lasciare raffreddare la testina di stampa prima di iniziare le operazioni di pulizia.

Per la pulizia della testina di stampa usare solo la penna di pulizia Zebra

(non fornita con la stampante) o un batuffolo di ovatta imbevuto di alcol medicale al 90%.

Attenzione • Utilizzare solo gli agenti detergenti indicati nelle tabelle seguenti.

Zebra Technologies Corporation declina ogni responsabilità per danni causati da qualsiasi altro tipo di sostanza detergente utilizzata sulla stampante.

Guida per l'utente delle stampanti ZQ500

Pulizia delle stampanti ZQ500

Area Metodo Intervallo

Testina di stampa Utilizzare una penna di

Superficie del rullo (Con pellicola di supporto)

Superficie del rullo (Senza pellicola)

Raschietto (solo per le unità senza pellicola)

Barre di strappo Pulirla accuratamente con

Esterno della stampante Passare un panno inumidito

Interno della stampante Pulire la stampante con

Interno delle unità con rulli senza pellicola

pulizia Zebra per strofinare la sottile linea grigia sulla testina di stampa, pulendo gli elementi di stampa dal centro verso l'esterno della testina di stampa.

Ruotare il rullo e pulirlo a fondo un bastoncino non fibroso o con un panno pulito che non rilasci residui, inumidito e leggermente imbevuto di alcool per uso medico (90% o superiore) (Fig. 20a/Fig. 20b).

Ruotare il rullo di stampa e pulirlo con un bastoncino non fibroso e 1 parte di sapone liquido (Palmolive o Dawn) e 25 parti di acqua. Utilizzare acqua pura per pulire dopo la miscela acqua/sapone.

Utilizzare il lato adesivo dei supporti per pulire il raschietto sulle unità senza pellicola. (Figura 20b)

alcool per uso medico al 90% e un bastoncino di cotone. (Figura 20a)

con acqua o con alcol per uso medico al 90%.

un pennello. Assicurarsi che non vi sia polvere sul sensore delle barre e sul sensore del gap. (Figura 20a)

Pulirla accuratamente con alcool per uso medico al 90% e un bastoncino non fibroso. (Vedere la Figura 20b per la pulizia di specifiche aree interne.)

Dopo ogni cinque rotoli di supporti (o più spesso, se necessario). Quando si utilizzano supporti senza pellicola, la pulizia è richiesta dopo ogni rotolo di supporti.

Dopo ogni cinque rotoli di supporti (o più spesso, se necessario).

Pulire il rullo solo se si verifica un problema durante la stampa, ad es. se i supporti non si staccano dal rullo. (*Vedere la nota seguente.)

Dopo ogni cinque rotoli di supporti (o più spesso, se necessario).

Quando necessario

Dopo ogni cinque rotoli di supporti (o più spesso, se necessario).

Nota: questa è una procedura di emergenza solo per rimuovere dal rullo contaminanti esterni (olio, sporcizia) che potrebbero danneggiare la testina di stampa o altri componenti della stampante. Questa procedura ridurrà o esaurirà la durata utilizzabile del rullo senza pellicola. Se i supporti senza pellicola continuano a incepparsi dopo la pulizia e l'alimentazione di 1 o 2 metri (3-5 piedi) di supporti, sostituire il rullo.

Guida per l'utente delle stampanti ZQ500

Figura 20a: Pulizia delle stampanti ZQ500 Series (con pellicola)

Rullo di stampa

Sensore delle barre

Elementi della testina di stampa

Barra di strappo

Sensore gap

Barra di strappo

Figura 20b: Pulizia delle stampanti ZQ500 Series (senza pellicola)

Raschietto

Rullo di stampa

Supporto del rullo di stampa

Dischi di appoggio del supporto di stampa

Appoggi del supporto di stampa

Telaio della stampante

Elementi della testina di stampa

Guida per l'utente delle stampanti ZQ500

Risoluzione dei problemi

Pannello di controllo anteriore

Se la stampante non funziona correttamente, fare riferimento alla tabella seguente per determinare lo stato dell'anello della spia a LED attorno al pulsante di accensione.

Verde Giallo Rosso Indicazione

Fisso Spenta Spenta Batteria carica

Spenta Fisso Spenta Batteria in carica

Lampeggiante Spenta Spenta Modalità

Spenta Spenta Fisso Batteria guasta

Spie dello stato della stampante

Il pannello di controllo della stampante visualizza più icone che indicano lo stato delle varie funzioni della stampante. Controllare lo stato della spia, quindi fare riferimento all'argomento della Risoluzione dei problemi citato nella pagine seguenti per risolvere il problema.

Icona Stato Indicazione

Accesa Connessione Bluetooth stabilita

In grigio Inattivo

Lampeggiante Ricezione dati della stampante

Assente Nessuna radio WLAN rilevata

Antenna lampeggiante Ricerca di AP

Antenna lampeggiante/una

parentesi fissa

Antenna e 2 parentesi fisse WLAN associata e autenticata

Antenna e 2 parentesi

lampeggianti

4 barre Intensità del segnale 802.11 > 75% 3 barre Intensità del segnale 802.11 </=75% 2 barre Intensità del segnale 802.11 </= 50%

1 barra Intensità del segnale 802.11 </=25% 0 barre Nessun segnale

Assente Nessuna condizione di errore

Lampeggiante Condizione di errore (esclusi Blocco

WLAN associata/tentativo di

aperto o Supporto esaurito)

Eliminatore della

batteria in uso

sospensione

autenticazione

Ricezione di dati

ma >25%

Guida per l'utente delle stampanti ZQ500

Icona Stato Indicazione

Lampeggiante Elaborazione dati in corso

Fisso Nessuna ricezione di dati

Lampeggiante Supporto esaurito

Fisso Supporto di stampa presente

Lampeggiante Coperchio del vano del supporto di

4 barre Carica >80%

3 barre Carica al 60%-80%

2 barre Carica al 40%-60%

1 barra Carica al 20%-40% 0 barre Batteria scarica Accesa Eliminatore della batteria presente

(Sostituisce le icone della batteria)

Accesa

(Icona Supporto esaurito spenta)

Accesa

(Icona Supporto esaurito spenta)

stampa aperto

Stampante in Modalità

segmentazione

Stampante in Modalità bozza

Argomenti della risoluzione dei problemi

1. Alimentazione assente:

• Controllare se la batteria è installata correttamente.

• Ricaricare o sostituire la batteria a seconda delle necessità.

• Se si utilizza l'eliminatore della batteria, assicurarsi che sia collegato correttamente all'alimentazione.

Smaltire sempre le batterie correttamente. Fare riferimento all'Appendice F

per maggiori informazioni sullo smaltimento corretto delle batterie.

2. Il supporto di stampa non avanza:

• Verificare che il coperchio dei supporti di stampa sia ben chiuso.

• Controllare che il perno che sostiene il supporto non sia piegato.

• Verificare che il sensore etichetta non sia bloccato.

3. Stampa scadente o sbiadita:

• Pulire la testina di stampa.

• Controllare la qualità del supporto di stampa.

Guida per l'utente delle stampanti ZQ500

4. Stampa parziale o mancante:

• Controllare l'allineamento del supporto di stampa.

• Pulire la testina di stampa.

• Verificare che il coperchio del supporto di stampa sia chiuso e bloccato.

5. Stampa confusa:

• Controllare la velocità di trasmissione.

6. Nessuna stampa:

• Controllare la velocità di trasmissione.

• Sostituire la batteria.

•Stabilire un collegamento in radiofrequenza e/o ripristinare

l'associatività LAN.

•Formato dell'etichetta o struttura del comando non validi. Porre

la stampante in modalità di Diagnostica delle comunicazioni (in esadecimale) per diagnosticare il problema.

7. Durata ridotta della carica della batteria:

• Se la batteria è più vecchia di un anno, la breve durata della carica può essere dovuta a un normale invecchiamento.

• Controllare lo stato di salute della batteria.

• Sostituire la batteria.

8. lampeggiante:

• L'icona Dati lampeggiante indica che è in corso la ricezione dei dati.

9. o lampeggiante:

• Controllare che il supporto di stampa sia stato caricato e che il relativo coperchio sia chiuso e saldamente bloccato.

10. Errore di comunicazione:

•Controllare la velocità di trasmissione.

•Sostituire il cavo di collegamento al terminale.

11. Inceppamento carta:

•Aprire il fermo e il coperchio del supporto di stampa.

•Rimuovere e reinstallare il supporto di stampa.

Guida per l'utente delle stampanti ZQ500

12. Schermo LCD vuoto:

• Accertarsi che la stampante sia accesa.

• Nessuna applicazione è stata caricata o l'applicazione è danneggiata: ricaricare il programma.

• Controllare l'anello LED attorno al pulsante di alimentazione per vedere se lampeggia in giallo a indicare che la stampante è in modalità sospensione. Premere il pulsante di alimentazione o il pulsante di selezione per attivare la stampante.

13. La scheda con banda magnetica non viene letta

• Verificare che la scheda venga inserita con la banda magnetica rivolta verso la direzione corretta.

• Controllare che la scheda non sia eccessivamente usurata o che la banda magnetica non sia danneggiata.

14. Nessuna connettività NFC

• Verificare che lo smartphone sia posizionato al massimo

a 7,62 cm (3 pollici) dall'icona Print Touch sul lato della stampante.

Test per la risoluzione dei problemi

Stampa di un'etichetta di configurazione

Per stampare un elenco delle impostazioni di configurazione

della stampante, procedere come segue:

1. Spegnere la stampante. Caricare il vano del supporto di stampa con un supporto normale (supporto senza barre nere stampate sul retro).

2. Premere e tenere premuto il pulsante di avanzamento.

3. Premere e rilasciare il pulsante di accensione e tenere premuto il pulsante di avanzamento. Quando la stampa inizia, rilasciare il pulsante di avanzamento.

Diagnostica delle comunicazioni

Se si verifica un problema di trasferimento dati tra il computer e la stampante, tentare di mettere la stampante nella modalità di diagnostica delle comunicazioni (chiamata anche modalità "DUMP"). La stampante stamperà i caratteri ASCII e la loro rappresentazione testuale (o il punto ".", se non è un carattere stampabile) per ciascun dato ricevuto dal computer host.

Guida per l'utente delle stampanti ZQ500

Per entrare in modalità di diagnostica delle comunicazioni:

1. Stampare un'etichetta di configurazione come descritto

precedentemente.

2. Al termine del rapporto diagnostico, l'unità stamperà: "Press FEED key to enter DUMP mode" (Premere il tasto di avanzamento del supporto di stampa per accedere alla modalità DUMP).

3. Premere il tasto di avanzamento. L'unità stamperà: "Entering DUMP mode" (Accesso alla modalità DUMP in corso).

Nota • Se il tasto di avanzamento non viene premuto entro 3 secondi, l'unità

stamperà "DUMP mode not entered" (Accesso alla modalità DUMP non eseguito) e riprenderà in funzionamento normale.

4. A questo punto, la stampante è in modalità DUMP e stamperà i codici esadecimali ASCII di ogni dato che le viene inviato e la loro rappresentazione sotto forma di testo (o "." se il

carattere non è stampabile).

Inoltre, verrà creato e conservato nella memoria della stampante un file con estensione ".dmp" contenente le informazioni ASCII che può essere visualizzato, "clonato" o eliminato usando l'applicazione Net Bridge. (Fare riferimento alla documentazione Net Bridge per maggiori informazioni).

Per uscire dalla modalità di diagnostica delle comunicazioni e riportare la stampante al funzionamento normale, procedere come segue:

1. Spegnere la stampante.

2. Attendere 5 secondi.

3. Accendere la stampante.

Contattare l'assistenza tecnica

Se la stampante non stampa l'etichetta di configurazione o se si incontrano problemi non trattati nella guida alla risoluzione dei problemi, contattare l'assistenza tecnica di Zebra. Gli indirizzi e i numeri di telefono dell'assistenza tecnica della propria area sono riportati nell'Appendice H di questo manuale. Sarà necessario fornire le seguenti informazioni:

• Numero e tipo del modello (ad esempio ZQ510)

• Numero di serie dell'unità (reperibile sulla grande targhetta sul retro della stampante e anche nella stampa dell'etichetta di configurazione).

• Codice di configurazione del prodotto (PCC) (numero di 15 cifre che si trova sulla targhetta sul retro dell'unità)

Guida per l'utente delle stampanti ZQ500

Figura 21a: Etichetta di configurazione delle stampanti ZQ500 Series (in figura, il modello ZQ510)

Test della testina di stampa

Identica la

stampante

come ZQ510

Numero di serie della stampante

Guida per l'utente delle stampanti ZQ500

MFi supportato

Figura 21b: Etichetta di configurazione delle stampanti ZQ500 Series (continua)

Opzione radio 802.11 /n installata. In

questa sezione sono

descritte in dettaglio le impostazioni della rete radio.

Informazioni di rete

Guida per l'utente delle stampanti ZQ500

Effettuare la scansione

del codice QR per

accedere al sito Web del supporto prodotti

per le stampanti ZQ500

Series

Periferiche installate

Figura 21c: Etichetta di configurazione delle stampanti ZQ500 Series (continua)

Memorie Flash e RAM installate

Dimensione massima dell'etichetta

Caratteri residenti leggibili installati

File caricati nella memoria della stampante (compresi caratteri prescalati o scalabili)

Guida per l'utente delle stampanti ZQ500

Specifiche

Nota • Le specifiche della stampante sono soggette a modifica senza preavviso.

Specifiche di stampa

Parametro ZQ510 ZQ520

Larghezza di stampa

Velocità di stampa Fino a 127 mm (5 in)/secondo

Distanza tra la riga di stampa termica della testina e il bordo di strappo

Durata della testina di stampa

Densità di stampa 8 punti/mm (203 punti/in) o più 8 punti/mm (203 punti/in) o più

Specifiche di memoria e comunicazione

Parametro ZQ510 ZQ520

Memoria Flash 512 MB 512 MB

Max 72 mm (2,83 in) Max 104 mm (4,09 in)

@ 12% densità max

76,2 mm (3 in)/secondo @

16% densità max (supporto

senza pellicola)

4,8 mm (0,18 in) +/- 0,5 mm

(0,02 in)

Tempo medio prima della

rottura: 15.240 metri di stampa

su supporti vergini con densità

18% a 20 °C

Fino a 127 mm (5 in)/secondo

@ 12% densità max

76,2 mm (3 in)/secondo @

16% densità max (supporto

senza pellicola)

4,8 mm (0,18 in) +/- 0,5 mm

(0,02 in)

Tempo medio prima della rottura: 15.240 metri di stampa su supporti vergini con densità

18% a 20 °C

Memoria RAM 256 MB 256 MB

Comunicazione standard

Comunicazione wireless

USB (Micro AB On-The-Go) USB (Micro AB On-The-Go)

Dual Mode Bluetooth

2.1+EDR/4.0 Low Energy

Dual Radio (BT 3.0/802.11

a/b/g/n)

Guida per l'utente delle stampanti ZQ500

Dual Mode Bluetooth

2.1+EDR/4.0 Low Energy

Dual Radio (BT 3.0/802.11

a/b/g/n)

Specifiche delle etichette

Parametro ZQ510 ZQ520

Larghezza

massima

supporti

Lunghezza

supporto

Sensore delle

barre nere

alla testina di

stampa

Distanza della

riga di stampa

termica

Spessore

massimo

dell'etichetta

Spessore

massimo del

tag/ricevuta

Diametro

esterno

massimo del

rotolo

Diametri cilindro

interno

Posizione

riga nera

Dimensioni

riga nera

80 mm (3,15 in) +1 mm 113 mm (4,45 in) +1 mm

12,5 mm (0,5 in) minimo 12,5 mm (0,5 in) minimo

16 mm (0,62 in) +/-

0,6 mm (0,02 in)

0,161 mm (0,006 in) 0,161 mm (0,006 in)

0,139 mm (0,005 in) 0,139 mm (0,005 in)

51 mm (2,0 in)

[*RW220 è 57 mm (2,25 in)]

19 mm (0,75 in) standard

12,5 mm (0,5 in) opzionale*

Centrati sul rullo del supporto

di stampa

Lu: da 2,4 mm a 11,0 mm (da

0,09 in a 0,43 in)

La: 12,7 mm (0,5 in)

16 mm (0,62 in) +/-

0,6 mm (0,02 in)

57 mm (2,24 in)

19 mm (0,75 in) standard

12,5 mm (0,5 in) opzionale*

Centrati sul rullo del supporto

Lu: da 2,4 mm a 11,0 mm (da

0,09 in a 0,43 in)

La: 12,7 mm (0,5 in)

di stampa

Nota • I clienti che desiderano utilizzare un cilindro da 12,5 mm (0,5 in)

dovranno disinstallare i dischi del supporto di stampa e installare nuovi dischi di appoggio del supporto di stampa (codice P1063406-025).

Guida per l'utente delle stampanti ZQ500

Specifiche e comandi dei caratteri e dei codici a barre CPCL

Caratteri standard

Caratteri opzionali disponibili

Codici a barre disponibili

Codici a barre in 2D disponibili

Angoli di rotazione

25 caratteri bitmap; 1 carattere scalabile (CG Trimvirate Bold Condensed*) *Contiene Monotype UFST da caratteri scalabili e bitmap opzionali scaricabili tramite il software Net Bridge.

Insieme di caratteri internazionali opzionali: Cinese 16 x 16 (tradizionale), 16 x 16 (semplificato), 24 x 24 (semplificato); Giapponese 16 x 16, 24 x 24

Codice a barre (Comando CPCL)

Aztec (AZTEC) Codabar (CODABAR, CODABAR 16) UCC/EAN 128 (UCCEAN128) Code 39 (39, 39C, F39, F39C) Code 93 (93) Code 128 (128) EAN 8, 13, 2 e estensioni a 5 cifre (EAN8, EAN82, EAN85, EAN13 EAN132 e EAN135) EAN-8 composito (EAN8) EAN-13 composito (EAN13) Plessey (PLESSEY) lnterleaved 2 of 5 (I2OF5) MSI (MSI, MSI10, MSI1110) FIM/POSTNET (FIM) TLC39 (TLC39) UCC composito A/B/C (128(Auto)) UPCA, estensioni a 2 e 5 cifre (UPCA2 e UPCA5) UPCA composito (UPCA) UPCE, estensioni a 2 e 5 cifre (UPCE2 e UPCE5) UPCE composito (UPCE) MaxiCode (MAXICODE) PDF 417 (PDF-417) Datamatrix (utilizzando l'emulazione di ZPL) (DATAMATRIX) Codice QR (QR)

RSS-14 (RSS-Subtype 1) RSS-14 troncato (RSS-Subtype 2)

RSS:

RSS-14 impilato (RSS-Subtype 3) RSS-14 impilato omnidirezionale (RSS-Subtype 4) RSS limitato (RSS-Subtype 5) RSS espanso (RSS-Subtype 6)

0°, 90°, 180° e 270°

Guida per l'utente delle stampanti ZQ500

Specifiche e comandi dei caratteri e dei codici a barre ZPL

Caratteri standard

Caratteri opzionali disponibili

Codici a barre disponibili Codici a barre in 2D disponibili

Angoli di rotazione

15 caratteri bitmap; 1 carattere scalabile (CG Trimvirate Bold Condensed*) Caratteri scalabili e bitmap opzionali scaricabili tramite il software Net Bridge.

Zebra fornisce kit di caratteri per molteplici lingue come il cinese tradizionale e semplificato, il giapponese, il coreano, l'ebraico/arabo e altre.

Codice a barre (Comando CPCL)

Aztec (^B0) Codabar (^BK) Codablock (^BB) Code 11 (^B1) Code 39 (^B3) Code 49 (^B4) Code 93 (^BA) Code 128 (^BC) DataMatrix (^BX) EAN -8 (^B8) EAN-13 (^BE) GS1 DataBar omnidirezionale (^BR) Industrial 2 of 5 (^BI) lnterleaved 2 of 5 (^B2) ISBT-128 (^BC) LOGMARS (^BL) Micro-PDF417 (^BF) MSI (^BM) PDF-417 (^B7) Planet Code (^B5) Plessey (^BP) Postnet (^BZ) Standard 2 of 5 (^BJ) TLC39 (^BT) Estensioni UPC/EAN (^BS) UPC-A (^BU) UPC-E (^B9) Codice Maxi (^BD) Codice QR (^BQ)

0°, 90°, 180° e 270°

Guida per l'utente delle stampanti ZQ500

Porta di comunicazione

USB

PIN 5 PIN 1

PIN 1: VBUS PIN 2: DM(-) PIN 3: DP(+) PIN 4: ID PIN 5: GND

Specifiche fisiche, ambientali ed elettriche

Parametro ZQ510 ZQ520

Peso con batteria

Temperatura

Umidità relativa

Batteria

Qualifica protezione

intrusione (IP)

Guida per l'utente delle stampanti ZQ500

0,62 kg (22 oz) 0,78 kg (27,5 oz)

Operativa: da -20 °C a 55 °C

(da -4 °F a 131 °F)

Immagazzinaggio: da -30 °C a 66 °C

(da -22 °F a 150,8 °F)

Carica: da 0 °C a 40 °C

(da 32 °F a 104 °F)

Operativa: da 10% a 90%

senza condensa

Batteria Smart (2 celle o 4 celle)

ioni di litio, 7,4

VCC (nominali)

2,45 AHr min.

Batteria Smart estesa 4 celle

(Opzionale)

IP54 (con e senza

custodia di protezione

opzionale)

Immagazzinaggio: da -30 °C a 66 °C

Batteria Smart (2 celle o 4 celle) agli

Operativa: da -20 °C a 55 °C

Operativa: da 10% a 90%

Batteria Smart estesa 4 celle

(da -4 °F a 131 °F)

(da -22 °F a 150,8 °F)

Carica: da 0 °C a 40 °C

(da 32 °F a 104 °F)

senza condensa

ioni di litio, 7,4

VCC (nominali)

2,45 AHr min.

(Opzionale)

IP54 (con e senza

custodia di protezione

opzionale)

Figura 22: Dimensioni complessive della stampante ZQ510

61 mm

(2,40 in)

Altezza

150 mm

(5,9 in)

120 mm

(4,7 in)

Guida per l'utente delle stampanti ZQ500

LunghezzaLarghezza

Figura 23: Dimensioni complessive della stampante ZQ520

67 mm

(2,6 in)

Altezza

158 mm

(6,2 in)

155 mm

(6,1 in)

Larghezza Lunghezza

Guida per l'utente delle stampanti ZQ500

Accessori per le stampanti ZQ500 Series

Codice articolo Descrizione

P1063406-025 P1063406-026 KIT, Acc Adattatore blocco moschettone, ZQ500 Series P1063406-027 KIT, Acc Stazione di alimentazione a 4 vani, ZQ500 Series P1063406-028 KIT, Acc Supporto eliminatore di batteria, ZQ500 Series P1063406-029 KIT, Acc Supporto veicolare, ZQ500 Series P1063406-030 KIT, Acc Adattatore veicolare CC-CC, aperto, 12~24V P1063406-031 KIT, Acc Adattatore veicolare CC-CC, CIG, 12~24V P1063406-032 KIT, Acc Eliminatore batteria, ZQ500 Series P1063406-033 KIT, Acc Adattatore alimentatore per eliminatore batteria mobile,

P1063406-034 KIT, Acc Cavo di conversione, 15,2 cm, ZQ500 Series P1063406-035 KIT, Acc Robusta Tracolla con fermagli metallici, 142 cm P1063406-036 KIT, Acc Lettore di schede magnetiche, ZQ500 Series P1063406-037 KIT, Acc Custodia morbida, ZQ510 P1063406-038 KIT, Acc Custodia morbida, ZQ520 P1063406-039 KIT, Acc Custodia di stoccaggio per 2 rotoli di supporti di stampa P1063406-040 KIT, Acc Fermaglio per cintura, ZQ500 Series P1063406-041 KIT, Acc Adattatore anello D-Ring per utilizzo tracolla/cintura,

P1063406-042 KIT, Acc RAM Piastra di montaggio su bracciolo, ZQ500 Series P1063406-043 KIT, Acc Custodia rigida con tracolla, ZQ510 P1063406-044 KIT, Acc Custodia rigida con tracolla, ZQ520 P1063406-045 KIT, Acc Cavo Micro USB B - USB A maschio,1,8 m, ZQ500 Series P1063406-046 P1063406-047 KIT, Acc Cavo Micro USB A - USB A femmina, ZQ500 Series AC18177-5 Modello di caricabatterie quadruplo UCLI72-4 (cavo di

BT16899-1 Maniglia P1031365-024 KIT ACC Alimentatore CA QLn, cavo US (tipo A) P1031365-059 KIT ACC Batteria Smart aggiuntiva QLN220/QLN320 P1031365-063 KIT ACC Caricabatteria Smart SC2 Li-ION, cavo US (tipo A) P1031365-069 KIT, Acc Batteria estesa aggiuntiva per stampanti QLn2/3 e

KIT, Acc Sostegno dischi supporto di stampa da 0,5", ZQ500 Series

12~48V, Accendisigari

ZQ500 Series

KIT, Acc Cavo Micro USB B - USB A maschio, 3,5 m, ZQ500 Series

alimentazione US; contattare il reparto commerciale per altri tipi)

ZQ500 Series

Guida per l'utente delle stampanti ZQ500

Appendice A

Cavi USB

Codice P1063406-047; MICRO,USB,A,TO,USB A, REC

CONNETTORE B

PIN 5

CONNETTORE B

MICRO USB A 5

POSIZIONI TIPO A

PIN 1 VBUS PIN 1 PIN 2 USB D- PIN 2 PIN 3 USB D+ PIN 3

PIN 1

PIN 5 PIN 4

SEGNALE COLORE

ROSSO BIANCO VERDE

MASSA NERO

CONNETTORE A

PRESA USB A 4

POSIZIONI TIPO A

PIN 4

CONNETTORE A

PIN 1

Codici P1069329-001/-002;

MICRO,USB,B,TO,USB,A,PLUG,1.8M/3.5M

CONNETTORE B

PIN 5

PIN 1

CONNETTORE B

MICRO USB A 5

POSIZIONI TIPO A

SEGNALE COLORE

PIN 1 VBUS ROSSO PIN 1 PIN 2 USB D- BIANCO PIN 2 PIN 3 USB D+ VERDE PIN 3 PIN 5 MASSA NERO PIN 4

CONNETTORE A PRESA USB A 4

POSIZIONI TIPO A

PIN 4

CONNETTORE A

PIN 1

Nota • Visitare il sito Web di Zebra all'indirizzo: www.zebra.com/accessories

per un elenco di cavi di interfaccia per tutte le stampanti mobili Zebra.

Guida per l'utente delle stampanti ZQ500

Appendice B

Messaggi di avviso

Le stampanti ZQ500 Series visualizzano i messaggi seguenti per informare l'utente di varie condizioni di errore che possono verificarsi con le stampanti ZQ510 e 520.

Messaggio Riga di testo uno Riga di testo due

HeadOverTemp TESTINA DI STAMPA

HeadMaintenanceNeeded ESEGUIRE MANUTENZIONE

BatteryHealthReplace BATTERIA ESAURITA CONSIDERARE LA

BatteryHealthNearDeath AVVERTENZA - LA BATTERIA HA SUPERATO LA VITA

BatteryHealthShutdown SOSTITUIRE LA BATTERIA ARRESTO IN CORSO BatteryAuthenticationFail BATTERIA GUASTA SOSTITUIRE LA BATTERIA BatteryOverTemp GUASTO PER TEMPERATURA DI

BatteryUnderTemp GUASTO PER TEMPERATURA DI

BatteryChargeFault GUASTO DI CARICA SOSTITUIRE LA BATTERIA

DownloadingFirmware SCARICAMENTO IN CORSO FIRMWARE BadFirmwareDownload DOWNLOAD NON RIUSCITO RIAVVIARE WritingFirmwareToFlash FIRMWARE SCRITTURA MEMORIA

Mirroring RICERCA AGGIORNAMENTI IN

MirroringApplication RICEZIONE FIRMWARE IN CORSO NON SPEGNERE! MirroringCommands COMANDI DI MIRRORING

SURRISCALDATA

TESTINA

CARICA

CORSO

STAMPA SOSPESA

SOSTITUZIONE

UTILE

DEVE ESSERE 0-40°C

FLASH

ATTENDERE...

MirroringFeedback INVIO DI FEEDBACK ATTENDERE...

MirrorProcessingFinished ELABORAZIONE MIRRORING TERMINATA

WlanInvalidChannels ERRORE WIRELESS CANALE NON VALIDO WlanInvalidSecurityMode ERRORE WIRELESS PROTEZIONE NON

PauseRequest STAMPANTE IN PAUSA

CancelAll TUTTI I LAVORI CANCELLATI

CancelOne UN LAVORO CANCELLATO

OutOfMemoryStoringGraphic MEMORIA ESAURITA MEMORIZZAZIONE

OutOfMemoryStoringFont MEMORIA ESAURITA MEMORIZZAZIONE FONT

OutOfMemoryStoringFormat MEMORIA ESAURITA MEMORIZZAZIONE

OutOfMemoryStoringBitmap MEMORIA ESAURITA MEMORIZZAZIONE

AckAlertTooManyUsbHostDevices TROPPI DISPOSITIVI DI MEMORIA

AckAlertUnsupportedUsbHostDevice FILESYSTEM HOST USB NON SUPPORTATO

AckAlertUnsupportedUsbHostFilesystem FILESYSTEM HOST USB NON SUPPORTATO

VALIDA

GRAFICO

FORMATO

BITMAP

Guida per l'utente delle stampanti ZQ500

Appendice C

Forniture dei supporti di stampa

Per assicurare una durata massima della stampante e una qualità di stampa e prestazioni costanti per l'applicazione,

si raccomanda di usare solo supporti di stampa Zebra. Presentano i seguenti vantaggi:

• Qualità e affidabilità costanti del supporto di stampa.

• Ampia gamma di formati in stock e standard.

• Servizio di progettazione in loco di formati personalizzati.

• Ampia capacità di produzione in grado di soddisfare le necessità della maggior parte dei consumatori di supporti di stampa grandi e piccoli comprese le maggiori catene di vendita al dettaglio in tutto il mondo.

• Supporti di stampa che rispettano o superano gli standard industriali.

Per maggiori informazioni, visitare il sito Web di Zebra (www.zebra.com) e selezionare la tabella dei prodotti o fare riferimento al CD fornito a corredo con la stampante.

Appendice D

Prodotti per manutenzione

Oltre a usare i supporti di stampa di qualità forniti da Zebra,

si raccomanda di eseguire la pulizia della stampante come

indicato nella sezione manutenzione. A questo scopo è

disponibile l'articolo seguente:

• Penna di pulizia (pacco da 12): codice 105950-035

Guida per l'utente delle stampanti ZQ500

Appendice E

Posizione dei numeri seriale e PCC

Model Thermal Label Printer

ZQ510

Impressora de etiqueta térmica

Modelo

This product is covered by one or more Zebra US patents

Made In China

Rated Input Voltage Max Current

中

Fabricado na China

7.4V (7,4) 15A

Tensão nominal de entrada Corrente Max

This Class B digital apparatus complies with Canadian ICES - 003

ZQ510

(Vista dal basso)

Codice a barre

numero di serie

XXXXSYYWWNNNNNS/N:

XXX-XXXXXXXX-XXPCC:

Made In China

Rated Input Voltage Max Current

中

Tensão nominal de entrada Corrente Max

Fabricado na China

Model Thermal Label Printer

ZQ520

Impressora de etiqueta térmica

Modelo

This product is covered by one or more Zebra US patents

7.4V (7,4) 15A

This Class B digital apparatus complies with Canadian ICES - 003

XXXXSYYWWNNNNNS/N:

XXX-XXXXXXXX-XXPCC:

Codice a

barre PCC

ZQ520

(Vista dal basso)

Codice a

barre numero

di serie

Codice a

barre PCC

Guida per l'utente delle stampanti ZQ500

Appendice F

Smaltimento delle batterie

Il marchio RBRC® di riciclaggio delle batterie certificato dall'EPA presente sulla batteria agli ioni di litio fornita con la stampante indica che Zebra Technologies Corporation partecipa spontaneamente a un programma industriale di raccolta e riciclaggio di questo tipo di batterie al

termine della loro vita utile, attivo negli Stati Uniti o in Canada. Il programma RBRC offre un'alternativa conveniente allo smaltimento delle batterie usate agli ioni di litio attraverso cassonetti dei rifiuti solidi urbani, pratica proibita e dunque illegale.

Importante • Quando la batteria è esaurita, isolare i terminali con

nastro isolante prima dello smaltimento.

Chiamare il numero 1-800-8-BATTERY per informazioni sul riciclaggio e sui divieti o sulle restrizioni relative allo smaltimento di batterie agli ioni di litio nelle diverse aree geografiche. La partecipazione di Zebra Technologies Corporation a questo programma fa parte del nostro impegno a preservare l'ambiente e a conservare le risorse naturali.

Al di fuori del Nord America seguire le direttive locali in materia di riciclaggio delle batterie.

Smaltimento del prodotto

La maggior parte dei componenti della stampante sono riciclabili. Non smaltire alcun componente della stampante nelle discariche dei rifiuti solidi urbani senza raccolta differenziata. Smaltire le batterie e riciclare gli altri componenti della stampante osservando le norme e gli standard in vigore.

Per ulteriori informazioni, consultare il sito Web

all'indirizzo: http://www.zebra.com/environment.

Guida per l'utente delle stampanti ZQ500

Appendice G

Uso di zebra.com

Nei seguenti esempi vengono illustrate le funzioni di ricerca del sito Web di Zebra per trovare documenti specifici ed effettuare il download.

Esempio 1: Trovare la Guida per l'utente delle stampanti ZQ500 Series.

Aprire http://www.zebra.com/us/en/support-downloads.html

Selezionare la stampante desiderata nel menu a discesa Printer Support (Supporto stampante).

Selezionare la stampante (ad esempio, ZQ520)

Fare clic sulla scheda Manuals (Manuali) e selezionare la lingua desiderata nel menu a discesa.

Selezionare la lingua (ad esempio, italiano)

Nella schermata seguente selezionare "Guida per l'utente delle stampanti ZQ500 Series (it)" o Download per visualizzare la guida.

Guida per l'utente delle stampanti ZQ500

Esempio 2: Trovare la pagina di download di ZebraNet Bridge Enterprise.

Aprire http://www.zebra.com/us/en/products-services/software.html

e fare

clic su ZebraLink nella sezione Software della pagina Products and Services (Prodotti e Servizi).

Selezionare Zebra Link

Fare clic sulla scheda "Manage" nella pagina ZebraLink Environment e fare clic su "More" in Zebranet Bridge Enterprise. Fare clic su "Download" nella sezione Downloads dove mostrato per accedere al software più recente.

Fare clic su "Download"

Guida per l'utente delle stampanti ZQ500

Appendice H

Assistenza tecnica

Quando si chiama per uno specifico problema riguardante la stampante, si prega di tenere a portata di mano le seguenti informazioni:

• Numero e tipo di modello (ad esempio, Q520)

• Numero di serie dell'unità (fare riferimento all'Appendice E)

• Codice di configurazione del prodotto (PCC) (fare riferimento

all'Appendice E)

Nelle Americhe, contattare:

Sedi regionali Supporto tecnico Dipartimento Servizio clienti

Zebra Technologies Corporation 3 Overlook Point Lincolnshire, Illinois 60069 U.S.A T: +1 847 634 6700 Numero verde: +1 866 230 9494 F: +1 847 913 8766

In Europa, Africa, Medio Oriente e India, contattare:

Sedi regionali Supporto tecnico Dipartimento Servizio clienti

Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire SL8 5XF, UK T: +44 (0)1628 556000 F: +44 (0)1628 556001

T: +1 877 275 9327 F: +1 847 913 2578 Hardware: ts1@zebra.com Software: ts3@zebra.com

T: +44 (0) 1628 556039 F: +44 (0) 1628 556003 E-mail: Tseurope@zebra.com

Per le stampanti, i componenti, i supporti chiamare il proprio distributore o contattare Zebra. T: +1 877 275 9327 E: clientcare@zebra.com

Per le stampanti, i componenti, i supporti e i nastri, chiamare il proprio distributore o contattare Zebra. T: +44 (0) 1628 556032 F: +44 (0) 1628 556001 E-mail: cseurope@zebra.com

Nell'area Asia Pacifico, contattare:

Sedi regionali Supporto tecnico Dipartimento Servizio clienti

Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Singapore 068913 T: +65 6858 0722 F: +65 6885 0838

T: +65 6858 0722 F: +65 6885 0838 E-mail: (Cina) tschina@zebra.com Tutte le altre aree: tsasiapacific@zebra.com

Per le stampanti, i componenti, i supporti e i nastri, chiamare il proprio distributore o contattare Zebra. T: +65 6858 0722 F: +65 6885 0836 E-mail: (Cina) order-csr@zebra.com Tutte le altre aree: csasiapacific@zebra.com

Guida per l'utente delle stampanti ZQ500

Indice

Accessori 39, 42, 61 Alimentatore CA 19 Alimentatore CA (incluso nel kit

codice P1031365-024) 19, 20 Allarmi 26 Appendice A, Cavi USB 62 Appendice B, Messaggi di avviso 63 Appendice C, Forniture dei supporti

di stampa 64 Appendice D, Prodotti per

manutenzione 64 Appendice E, Posizione dei numeri

seriale e PCC 65 Appendice F, Smaltimento delle

batterie 66 Appendice G, Uso di Zebra.com 67 Appendice H, Assistenza tecnica 69 Assistenza tecnica, contatti 50

Caricabatteria quadruplo, tempi di carica 18

Caricabatteria quadruplo,

UCLI72-4 17

Caricabatteria Smart-2 (SC2) per

batteria singola 16 Codice QR 11 Comandi dell’operatore 24 Connessione della stampante 29 Convenzioni usate nel

documento 7, 43 Custodia morbida 40, 61 Custodia rigida 41, 61

Diagnostica delle comunicazioni 49 Dimensioni, ZQ510 59 Dimensioni, ZQ520 60 Direttive di sicurezza per le batterie 19 Dual Radio 34

Etichetta di congurazione,

esempio 51 Etichetta di congurazione, stampa 29

Batteria

Batteria Smart, caratteristiche 9 Batteria, estensione della durata 43 Batteria, installazione 14 Batteria, salute 16 Batteria, sicurezza 15 Batteria Smart 9 Bluetooth 31 Bluetooth, modalità di sicurezza 32 Bluetooth, reti 31

Caricabatteria, batteria

Caricabatteria quadruplo

UCLI72-4 17 indicatori del pannello frontale 18 tempi di carica 18

Guida per l'utente delle stampanti ZQ500

Fermaglio per cintura 39

Icone dello stato della stampante 24 Installazione della batteria 14 Introduzione alle stampanti

ZQ500™ Series 8

Istruzioni generali per la pulizia 43

LED 26 Lettore schede magnetiche 42, 61 Linguaggio di programmazione

CPCL 8

Made for iPhone (MFi) 11 Maniglia 39, 40, 61 Manutenzione preventiva 43 Metodo di stampa

Termico diretto 10 Modalità bozza 28 Modalità risparmio energetico 27 Modalità segmentazione 27 Modalità sospensione 27

Near Field Communication (NFC) 11 Near Field Communications (NFC) 11

Panoramica delle stampanti ZQ500

Series 12 Porta di comunicazione 58 Preparazione per la stampa 14

Risoluzione dei problemi 46 Risoluzione dei problemi, argomenti 47 Risoluzione dei problemi, test 49

Supporti di stampa, caricamento 22 Supporto veicolare 20

Tag NFC 13 Tecnologia delle stampanti

ZQ500 Series 9

Tracolla 40, 61

WLAN, panoramica 34

Sequenze di accensione 25 Sequenze di esecuzione 26 Sicurezza del caricabatteria 15 Sicurezza della batteria 15 Sospensione per surriscaldamento 11 Speciche e comandi dei caratteri e dei

codici a barre CPCL 56 Speciche e comandi dei caratteri e dei

codici a barre ZPL 57 Speciche, etichetta 55 Speciche siche, ambientali ed

elettriche 58 Speciche, memoria e

comunicazioni 54 Speciche, stampa 54 Spie dello stato della stampante 46

Guida per l'utente delle stampanti ZQ500

Zebra Technologies Corporation

475 Half Day Road, Suite 500 Lincolnshire, IL

: +1 847.634.6700 or +1 800.423.0442

60069 USA

Guida per l'utente delle stampanti ZQ500

Zebra ZQ500, ZQ510, ZQ520 User Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Dichiarazioni sulle informazioni di proprietà riservata
