Page 1

ZQ500™ Series

Mobilní tiskárny

Příručka rychlého spuštění

P1064720-121 úprava A Duben 2014

Page 2

Zebra Technologies Corporation

Obsah

Obsah balení .......................................................................................................................... 3

Přehled ................................................................................................................................... 4

Vyjmutí a vložení baterie ....................................................................................................... 6

Nabíjení chytré baterie .......................................................................................................... 7

UCLI72-4 Quad Charger (AC18177-5) ..........................................................................................7

Nabíječka Smart Charger-2 (SC2) - nabíječka pro jednu sadu baterií (P1031365-063) .................. 8

Napájecí adaptér AC (součástí sady č/d P1031365-XXX) ................................................................9

Kolébka do vozidla (P1063406-029) ............................................................................................. 10

Nabíjecí stanice se 4 pozicemi (P1063406-027) ............................................................................ 10

Zakládání médií (zobrazen model ZQ510) ........................................................................... 11

Přenosy tiskárny .................................................................................................................. 12

Prostřednictvím počítače ..............................................................................................................12

Prostřednictvím Bluetooth (NFC) .................................................................................................12

Prostřednictvím BT/WLAN ............................................................................................................ 12

Ovládací prvky tiskárny ....................................................................................................... 13

Čištění tiskárny .................................................................................................................... 14

Příslušenství ......................................................................................................................... 15

Čtečka mag. karet .........................................................................................................................15

Příslušenství - pokračování .................................................................................................. 16

Popruh na ruku (BT16899-1) ......................................................................................................... 16

Popruh na rameno (BT11132-1) ....................................................................................................16

Měkké pouzdro (P1063406-037/-038) .......................................................................................... 16

Příslušenství - pokračování .................................................................................................. 17

Spona pro uchycení na pásek ........................................................................................................ 17

Podpora produktu ................................................................................................................ 18

Vždy se odkažte na datový list Důležité bezpečnostní informace, který je dodáván s každou tiskárnou, a na Technický

zpravodaj dodávaný s každou sadou baterií. Tyto dokumenty obsahují podrobné postupy pro zajištění maximální spolehlivosti a bezpečnosti při používání této tiskárny.

Obsah balení

ZEBRA PRODUCT REGISTRATION CARD

Registrazione via internet

/

AA18153-104 Rev. B August 2012

475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA

T: +1 847.634.6700 or +1 800.423.0442

In the Americas contact:

475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA

T: +1 847.634.6700 or +1 800.423.0442

In Europe, Africa, the Middle East, and India contact:

Zebra Technologies Europe Limited

Dukes Meadow, Millboard Road Bourne End Buckinghamshire SL8 5XF, UK T: +44 (0)1628 556000 F: +44 (0)1628 556001

120 Robinson Road #06-01 Parakou Building Singapore 068913 T: +65 6858 0722 F: +65 6885 0838

AA18153-104

Zebra

Wireless Compliance

Information Guide for

ZQ510 and ZQ520

P107xxxx-001 Rev. A March 2014

333 Corporate Woods Parkway Vernon Hills, IL 60061-3109 USA T: +1 847 634 6700 F: +1 847 914 8766 www.zebra.com

May 31, 2011

Technical Bulletin: Battery Management and Safety Practices for Lithium Ion Battery Packs

Lithium ion (Li-Ion) technology is the state-of-the-art in DC energy storage and has been widely adopted to meet user demand for more power and longer operating times. No other battery technology available at this time allows Zebra to meet market and competitive requirements for operating times and label capacity for thermal printers. Zebra actively monitors the Li-Ion battery technology industry and we have become aware of published concerns about Li-Ion batteries, including batteries for laptop computers, cell phones, digital cameras, wireless speakerphones and numerous other products.

Although Li-Ion technology is state-of-the-art, its use does come with a tradeoff: the design and manufacture of Li-Ion batteries has not yet reached a level that guarantees performance under all circumstances and that batteries will never overheat or out-gas. Theref understand and follow proper and safe practices for the use, storage, disposal; handling; and charging of Li-Ion batteries. Failure to follow safe practices may result in bodily injury and/or

property damage.

While our battery manufacturers have made significant improvements from a design and manufacturing process perspective, we strongly recommend that you implement the following battery management practices to further reduce any residual risk of overheating and/or outgassing:

I. Use, Storage and Disposal

1. Only use genuine Zebra® battery packs in Zebra printers.

2. Our experience indicates that the incidence of failure may increase with battery service life due to the stresses of daily charging and discharging. We strongly recommend that Li-Ion batteries be replaced after one year’s daily service, or 600 charge-discharge cycles, whichever occurs first.

3. In the unused state, a Li-Ion battery pack may become unstable if the voltage drops below 4.6 volts. The printer will shut down before a battery reaches this voltage, but a battery may further self discharge below 4.6 volts if it is left in the discharged state for more than a few weeks. We recommend periodic use of a voltmeter to check such batteries before recharging. If the voltage of any battery pack drops below 4.6 volts, the batte

4. Keep battery packs and chargers away from combustible materials.

5. Do not store battery packs in temperatures exceeding 60ºC/140ºF and do not store the battery packs in direct sunlight.

6. Keep battery packs away from children.

7. Promptly and properly dispose of used battery packs according to local regulations for the disposal of batteries. Before disposal, you should insulate the terminals with tape. Zebra voluntarily participates in the RBRC program. Call 1-800-8-BATTERY in North America for information on recycling. Outside of North America, please follow local battery recycling guidelines.

AA18298-002 Rev. C

ry pack should be discarded.

ore, it is important to

Kompatibilní s:

Certikace:

str. 2 P1064720-121 Úprava A

MIL-STD

810

P1064720-121 Úprava A str. 3

Page 3

Přehled

(Není přítomno u

modelů Bez podkladu. Místo toho je přítomen skrejpr)

XXXXXXXXXXXX

17. Baterie

18. Dokovací kontakty/kryt

19. Kód QR

20. Štítky s adresou MAC

21. Upevňovací body

22. Ikona Zebra Print Touch

(NFC)

1. Váleček pod tiskovou hlavou

2. Senzor černé lišty

3. Opěrné disky médií

4. Lišta pro odtržení

5. Tlačítko krytu médií

6. Kryt médií

7. Tisková hlava

8. Snímač mezer

9. Prostor pro popruh

10. Port USB

11. Vstup napájení DC

12. Tlačítko napájení

13. Ovládací panel

14. Otvor pro sponu pro uchycení na pásek

15. Tlačítko pro výběr

16. Tlačítko posunu papíru

str. 4 P1064720-121 Úprava A

13 14

15 16

P1064720-121 Úprava A str. 5

Page 4

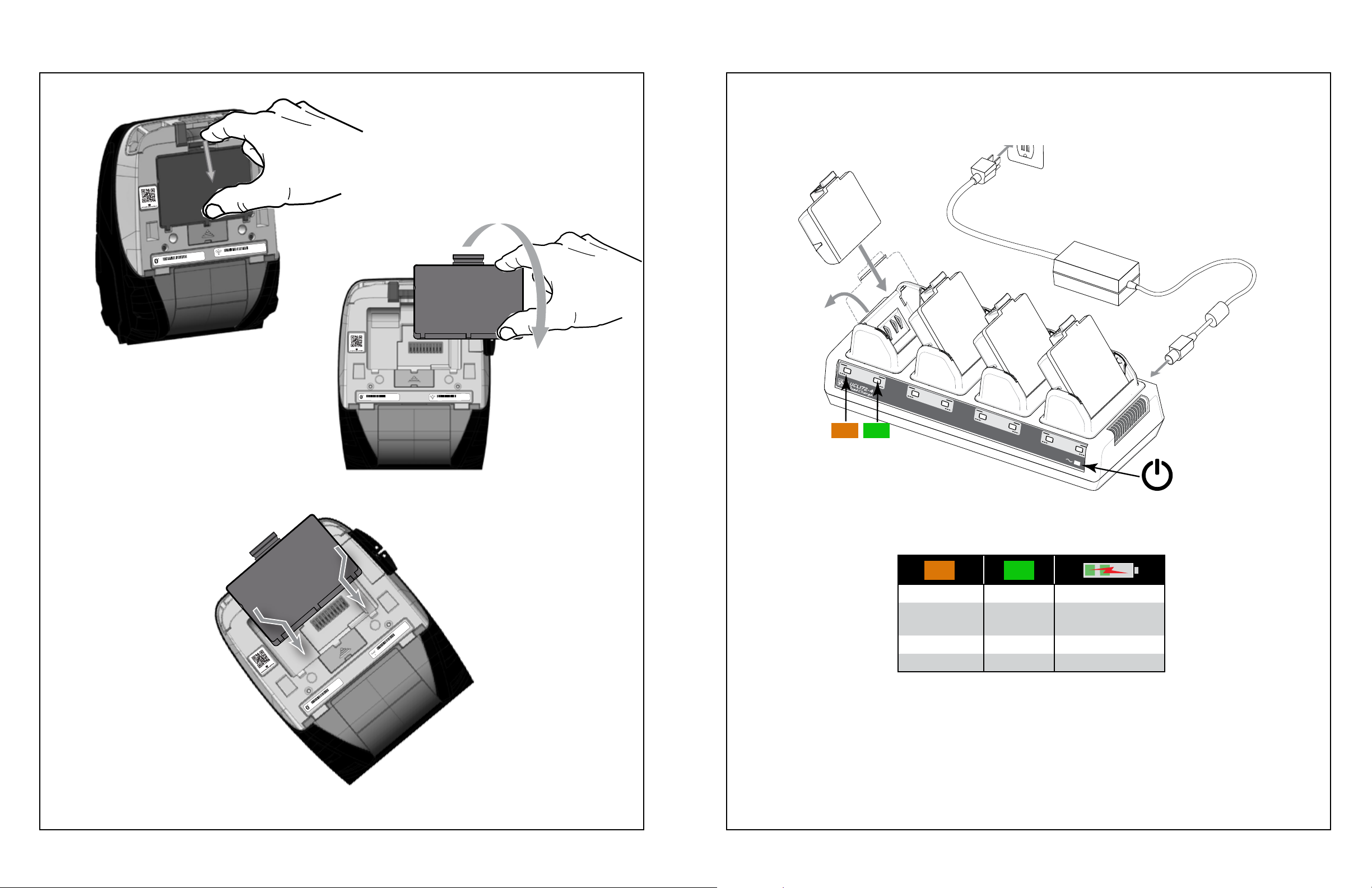

Vyjmutí a vložení baterie

XXXXXXXXXXXX

Nabíjení chytré baterie

UCLI72-4 Quad Charger (AC18177-5)

Fast Charge

Full Charge

Fault

Ready

Fast Charge

Fault

Full Charge

Ready

Fast Charge

Fault

Full Charge

Ready

Fast Charge

Fault

Full Charge

Ready

Power

str. 6 P1064720-121 Úprava A

Svítí Nesvítí Dobíjí se

Svítí Bliká

Nabitá na 80 %

(lze používat)

Nesvítí Svítí Plně nabitá

Bliká Nesvítí Chyba

P1064720-121 Úprava A str. 7

Page 5

Nabíječka Smart Charger-2 (SC2) - nabíječka pro jednu sadu baterií (P1031365-063) Napájecí adaptér AC (součástí sady č/d P1031365-XXX)

((

Stav nabití

Stav baterie

Pokud připojíte nabíječku SC2 bez vložené baterie, indikátor stavu nabití bude svítit zeleně.

Plně nabito Dobíjí se Není k

dispozici

Dobrý Snížená

kapacita

Za užitečnou

životností

Chyba

Nepoužitelná -

vyměňte baterii

(gumový kryt není zobrazen)

Baterie jsou dodávány ve vybitém stavu. Sejměte ochranný obal z baterií, apřed prvním použitím je plně nabijte.

Baterie je možné nabíjet i v průběhu používání tiskárny, avšak čas potřebný pro nabití se za těchto podmínek prodlouží.

str. 8 P1064720-121 Úprava A

P1064720-121 Úprava A str. 9

Page 6

XXXXXXXXXXXX

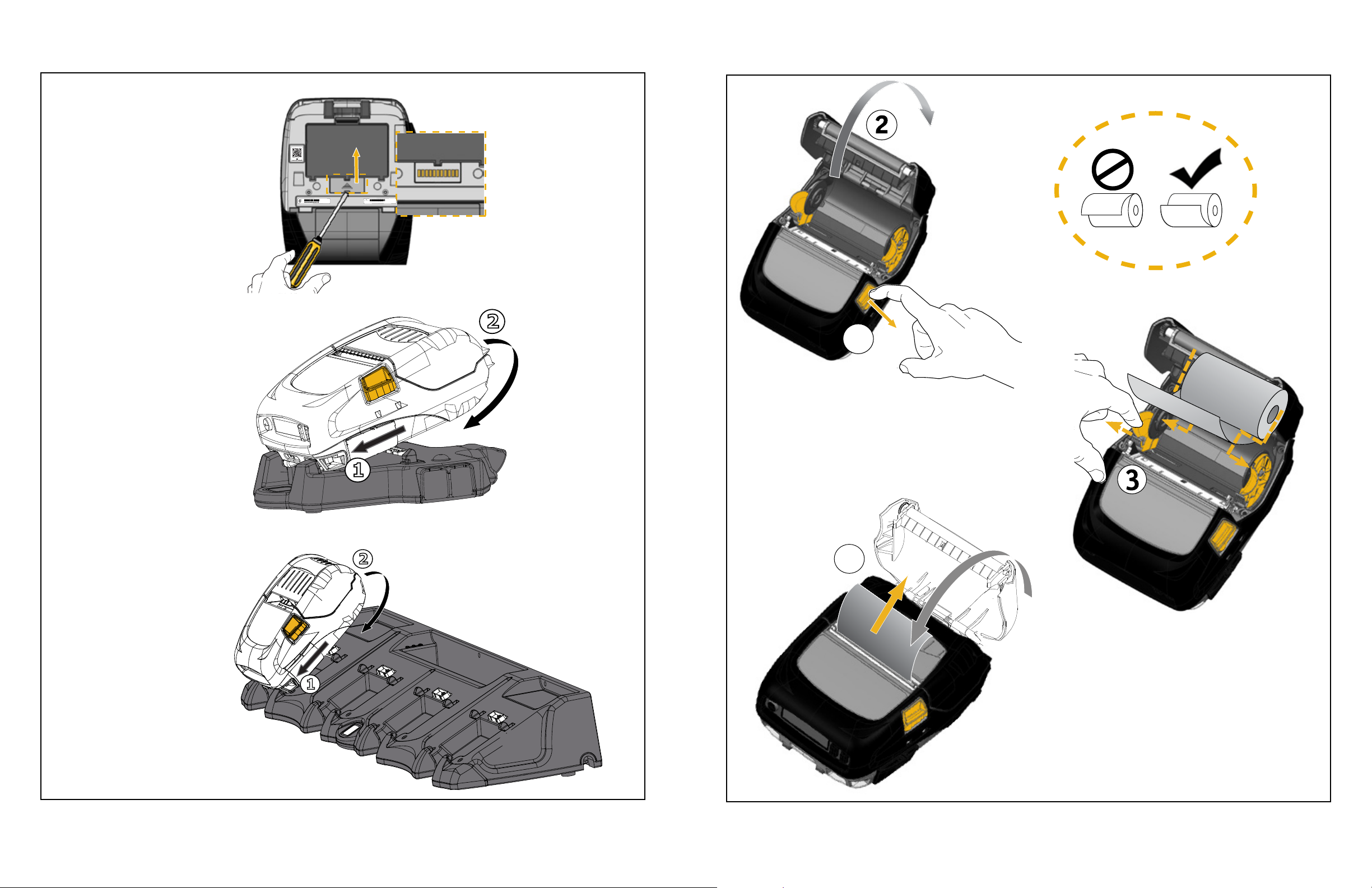

Kolébka do vozidla (P1063406-029)

Zakládání médií (zobrazen model ZQ510)

Nabíjecí stanice se 4 pozicemi (P1063406-027)

str. 10 P1064720-121 Úprava A

P1064720-121 Úprava A str. 11

Page 7

Přenosy tiskárny

XXXXXXXXXXXX

Prostřednictvím počítače

Ovládací prvky tiskárny

LAN

Prostřednictvím Bluetooth (NFC) Prostřednictvím BT/WLAN

http://www.zebra.com/nfc

Napájení Kontrolka LED svítí zeleně: Bateria nabitá/

Data

Je používán eliminátor baterie

Napájení Kontrolka LED svítí žlutě: Dobíjí se

Médium

Kontrolka LED bliká žlutě: Režim spánku

Napájení Kontrolka LED svítí červeně: Baterie vadná

Kryt otevřen

Bluetooth Baterie

Připojení WiFi Eliminátor baterie

Síla signálu WiFi Vybrat

Chyba Posun médií

str. 12 P1064720-121 Úprava A

P1064720-121 Úprava A str. 13

Page 8

Čištění tiskárny

Příslušenství

Čisticí pero Zebra

70 % izopropylalkohol

Kartáček

Stlačený vzduch

Snímač lišty

Povrch válečku

Prvky tiskové hlavy

Snímač mezer

Lišta pro odtržení

Čtečka mag. karet

M0,53 +/- 0,1 nM

Oblast Způsob čištění Interval

Tisková hlava

Povrch válečku

Skrejpr (pouze modely pro tisk bez podkladu)

Lišta pro odtržení

Exteriér

Interiér

Interiér modelů s válečky pro tisk bez podkladu

Po každých pěti rolích média (nebo častěji, je-li to zapotřebí). Je-li použit typ média bez podkladu, čištění je nutné provádět po každé roli média.

Po každých pěti rolích média (nebo častěji, je-li to zapotřebí). Média bez podkladu vyžadují častější čištění, tj. po každé roli.

Po každých pěti rolích média (nebo častěji, je-li to zapotřebí).

Podle potřeby

Po každých pěti rolích média (nebo častěji, je-li to zapotřebí).

str. 14 P1064720-121 Úprava A

P1064720-121 Úprava A str. 15

Page 9

Příslušenství - pokračování

Popruh na ruku (BT16899-1)

Příslušenství - pokračování

Spona pro uchycení na pásek

Popruh na rameno (BT11132-1)

Měkké pouzdro (P1063406-037/-038)

Úplný seznam příslušenství naleznete v Uživatelské příručce pro tiskárny řady ZQ500 Series (č/d P1070599-001) na adrese www.zebra.com/manuals.

Úplná a aktuální dokumentace k tiskárnám je k dispozici v Uživatelské příručce pro tiskárny řady ZQ500 Series, kterou naleznete na adrese: www.zebra.com/manuals.

str. 16 P1064720-121 Úprava A

P1064720-121 Úprava A str. 17

Page 10

Podpora produktu

Zebra Technologies Corporation

475 Half Day Road, Suite 500 Lincolnshire, IL

Zebra Technologies Corporation 475 Half Day Rd., Suite 500 Lincolnshire, Illinois 60069 U.S.A. T: +1 847.634.6700 T: +1 866.230.9494 (pouze USA)

Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire SL8 5XF, UK T: +44 (0) 1628 556000

Zebra Technologies Asia Pacic Pte. Ltd. Regional Sales Oce-Asia/Pacic 71 Robinson Road #05-02/03 Singapore 068895 T: +011/65 6858 0722

: +1 847.634.6700 nebo +1 800.423.0442

str. 18 P1064720-121 Úprava A

60069 USA
