MC2200/MC2700
モバイル コンピュータ
クイック スタート ガイド
MN-004030-03JA 改訂版 A
著作権
MC2200/MC2700 クイック スタート ガイド
ZEBRA および図案化された Zebra ヘッドは、Zebra Technologies Corporation の商標であり、世界各地の
多数の法域で登録されています。その他のすべての商標は、該当する各所有者が権利を有しています。
©2021 Zebra Technologies Corporation および/ またはその関連会社。無断複写、転載を禁じます。
著作権および商標: 著作権と商標情報の詳細については、www.zebra.com/copyright
保証 : 保証に関する詳細情報については、www.zebra.com/warranty
エンド ユーザー ソフトウェア使用許諾契約: EULA の詳細情報については、www.zebra.com/eula
ください。
使用の条件
• 所有権の表明
本書には、Zebra Technologies Corporation およびその子会社 ( 「Zebra Technologies」) に所有権が属し
ている情報が含まれています。本書は、本書に記載されている機器の操作および保守を行うユーザーに限
り、情報の閲覧とその利用を目的として提供するものです。当社に所有権が属している当該情報に関して
は、Zebra Technologies の書面による明示的な許可がない限り、他の目的で利用、複製、または第三者へ
開示することは認められません。
• 製品の改善
Zebra Technologies は、会社の方針として、製品の継続的な改善を行っています。すべての仕様や設計は、
予告なしに変更される場合があります。
• 免責条項
Zebra Technologies では、公開されているエンジニアリング仕様およびマニュアルに誤りがないように、
万全の対策を講じていますが、まれに誤りが発生することがあります。Zebra Technologies は、かかる誤
りを修正する権利を留保し、その誤りに起因する責任は負わないものとします。
• 責任の限定
業務の逸失利益、業務の中断、業務情報の損失などを含めて、またはこれらに限定することなく、当該製
品の使用、使用の結果、またはその使用不能により派生した損害に関しては、いかなる場合でも、Zebra
Technologies、または同梱製品 ( ハードウェアおよびソフトウェアを含む) の開発、製造、または納入に関
与したあらゆる当事者は、損害賠償責任を一切負わないものとします。さらにこれらの損害の可能性を事
前に指摘されていた場合でも、損害賠償責任を一切負わないものとします。一部の法域では、付随的また
は派生的損害の除外または制限が認められないため、上記の制限または除外はお客様に適用されないこと
があります。
でご確認ください。
を参照してください。
を参照して
2
パッケージの開梱
2
3
4
5
6
7
8
1
デバイスを開梱するには:
1. デバイスを覆っている保護材を慎重にすべて取り外し、後で保管や搬送に使えるように、梱包箱を保管し
ておきます。
2. 次のものが含まれていることを確認します。
• モバイル コンピュータ
• PowerPrecision リチウム イオン バッテリ
• ストレート ハンド ストラップ
• 規制ガイド
3. 機器に破損がないかを確認してください。不足または破損している機器がある場合、ただちにグローバル
カスタマー サポート センターにお問い合わせください。
4. デバイスを初めて使用する前に、スキャン ウィンドウ、ディスプレイ、カメラ ウィンドウを覆っている搬
送保護フィルムをはがしてください。
機能
MC2200/MC2700 クイック スタート ガイド
正面図
3
MC2200/MC2700 クイック スタート ガイド
9
11
13
14
15
16
17
18
12
10
表 1 正面図の機能
番号 項目 機能
1 ハンド ストラップ
クリップ スロット
2 USB-C コネクタ / 下部ポ
ート
3 マイク ハンドセット モードでの通信に使用します。
4 電源ボタン ディスプレイをオン / オフにします。長押ししてデバイスをリセ
5 スキャン ボタン スキャン アプリケーションが有効な場合、データ読み取りを開始
6 タッチ スクリーン デバイスの操作に必要なすべての情報が表示されます。
7 充電 / 通知 LED 充電中のバッテリ充電状態とアプリケーションから生成された
8 スキャン インジケータ スキャンの成功または失敗を示します。
ハンド ストラップを所定の位置に固定するために使用します。
USB ホスト、クライアント通信、ケーブルおよびアクセサリを
介したデバイスの充電に使用します。
ットまたは電源をオフにします。
します。
通知を示します。
背面図
表 2 背面図の機能
番号 項目 機能
9 出力ウィンドウ イメージャを使用したデータ収集に使用します。
10 NFC アンテナ 他の NFC 対応デバイスとの通信を提供します。
11 カメラ 写真やビデオを撮影します。
4
MC2200/MC2700 クイック スタート ガイド
表 2 背面図の機能 ( 続き )
番号 項目 機能
12 フラッシュ カメラの照明として使用します。
13 スピーカ ビデオや音楽の再生音を出力します。
14 ハンド ストラップ取り
付け
15 背面ポート 2 本のピン バック I/O は、トリガ ハンドルによって作動する電気
16 バッテリ 標準 - 3,500mAh ( 通常 )/3,300mAh ( 最小 ) PowerPrecision リチウム
ハンド ストラップ アクセサリ用の取り付けポイントになります。
接点です。
イオン バッテリ
大容量 - 4,900mAh ( 通常 )/4,600mAh ( 最小 ) PowerPrecision
リチウムイオン バッテリ
17 位置合わせ機能 / ラッチ
の溝
18 バッテリ リリース ボタン 押して、バッテリを取り外します。
デバイスのセットアップ
デバイスを初めて使用する際には、次のことを行います。
1. micro Secure Digital (SD) カードを取り付けます (オプション)。
2. nanoSIM カードを取り付けます (オプション)。
3. バッテリを取り付けます。
4. トリガ ハンドルを取り付けます (オプション)。
5. ハンド ストラップを取り付けます (オプション)。
6. デバイスを充電します。
7. デバイスの電源をオンにします。
microSD カードの取り付け
充電クレードルの 1 つに USB-C コネクタを誘導するために使用
します。
microSD カード スロットを不揮発性のセカンダリ ストレージとして使用できます。スロットはバッテリ パッ
クの下にあります。カードに添付されているマニュアルで詳細を確認して、メーカー推奨の使用方法に従って
ください。
注意: microSD カードを損傷しないように、静電気放電 (ESD) に関する注意事項に従ってください。ESD に関する注意事
項には、ESD マット上での作業や、作業する場合の適切な接地などが記載されています。
1. バッテリを取り外します。8ページの 「バッテリの取り外し」を参照してください。
2. microSD カード ホルダをスライドさせて開きます。
5
MC2200/MC2700 クイック スタート ガイド
3. microSD カード ホルダを持ち上げます。
4. microSD カードをカード ホルダ ドアに挿入して、ドアの両端にある固定タブ内部にスライドさせて挿入
します。
5. microSD カード ホルダを閉じてスライドさせ、ロックします。
6. バッテリを交換します。8ページの 「バッテリの取り付け」を参照してください。
SIM カードの取り付け
注: nanoSIM カードのみを使用してください。MC2200 には適用されません。
6
MC2200/MC2700 クイック スタート ガイド
注意: SIM カードを損傷しないように、静電気放電 (ESD) に関する適切な注意事項に従ってください。ESD に関する適切
な注意事項には、ESD マット上での作業や、作業する場合の適切な接地などが記載されています。
1. バッテリを取り外します。8 ページの 「バッテリの取り外し」を参照してください。
2. SIM カード ホルダをスライドさせてロックを解除します。
3. SIM カード ホルダ ドアを持ち上げます。
4. カード ホルダに nanoSIM カードを下向きに置きます。
5. SIM カード ホルダ ドアを閉じ、スライドさせてロックします。
7
6. バッテリを交換します。8 ページの 「バッテリの取り付け」を参照してください。

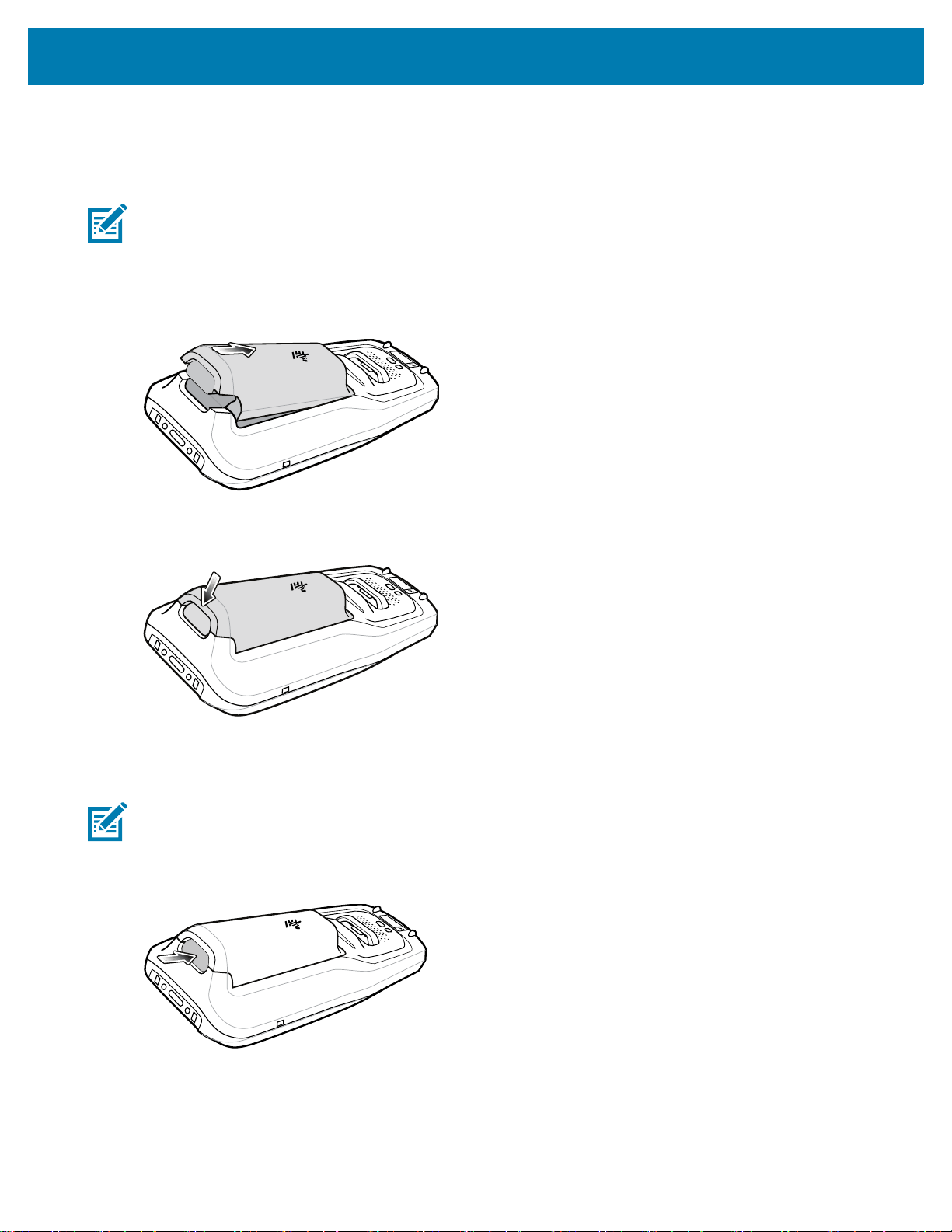

バッテリの取り付け
注: 特にバッテリ受けに対して、ユーザーによるデバイスの改変 (ラベル、資産タグ、刻印、ステッカーなど) を加える
と、デバイスやアクセサリの意図された性能が損なわれる可能性があります。シーリング (保護等級 (IP))、衝撃性能 (落
下および転倒)、機能、耐熱性などの性能レベルが影響を受けることがあります。バッテリ受けにラベル、資産タグ、刻
印、ステッカーなどを付けないでください。
1. デバイスの背面のバッテリ収納部に、バッテリを取り付けます。この場合、バッテリの上側を先に入れ
ます。
MC2200/MC2700 クイック スタート ガイド
2. バッテリ リリース ボタンが所定の位置に収まるまで、バッテリの下側をバッテリ収納部に押し下げます。
バッテリの取り外し
注：バッテリを取り外す前に、オプションのトリガ ハンドルおよび/またはハンド ストラップを取り外すこ
とをお勧めします。
1. バッテリの上部と下部の両方を持ち、親指でバッテリの下部にあるバッテリ リリース ボタンを押します。
8
