Zebra LS2208 User guide [fr]

LS2208
GUIDE DE DÉMARRAGE RAPIDE
2 Guide de démarrage rapide LS2208
Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, la fonction ou le design.
Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de l'application mentionnés dans le présent document. Aucune licence n'est concédée, expressément ou par répercussion, par fin de non-recevoir, ou par tout autre brevet ou droit de propriété industrielle, couvrant ou relatif à toute combinaison, système, appareil, machine, matériel, méthode ou procédé pour lesquels les produits Zebra seraient utilisés. Il existe une licence implicite uniquement pour les équipements, les circuits et les sous-systèmes contenus dans les produits Zebra.
Garantie
Pour consulter la déclaration complète de garantie du matériel, rendez-vous à l'adresse suivante :
http://www.zebra.com/warranty.
Pour l'Australie uniquement
Cette garantie est donnée par Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Singapore 068895, Singapour. Nos produits s'accompagnent de garanties qui ne peuvent pas être exclues en vertu de la loi australienne de protection du consommateur (Australia Consumer Law). Vous avez le droit à un remplacement ou un remboursement suite à une défaillance majeure et à une indemnisation pour toute autre perte ou dommage raisonnablement prévisible. Vous avez également le droit à une réparation ou à un remplacement des produits si ces derniers s'avèrent ne pas être de qualité satisfaisante et que la défaillance n'est pas majeure. La garantie limitée de Zebra Technologies Corporation Australia ci-dessus s'ajoute à tout autre droit ou recours prévu par la loi australienne de protection du consommateur (Australian Consumer Law). Pour toute question, veuillez contacter Zebra Technologies Corporation au +65 6858 0722.
Vous pouvez également vous rendre sur notre site Web à l'adresse http://www.zebra.com pour consulter les conditions de garantie les plus récentes.
Informations sur les services
Si vous avez des difficultés à utiliser cet équipement, contactez votre assistance technique ou système. Si l'équipement est défectueux, l'équipe contactera le service d'assistance via la page :
http://www.zebra.com/support.
Pour consulter la dernière version de ce guide, rendez-vous sur le site http://www.zebra.com/support.
Guide de démarrage rapide LS2208 3

Code-barres de définition des paramètres par défaut

Définir les valeurs par défaut

Caractéristiques du lecteur

Fenêtre de lecture

Mode de présentation

LED
Gâchette
4 Guide de démarrage rapide LS2208

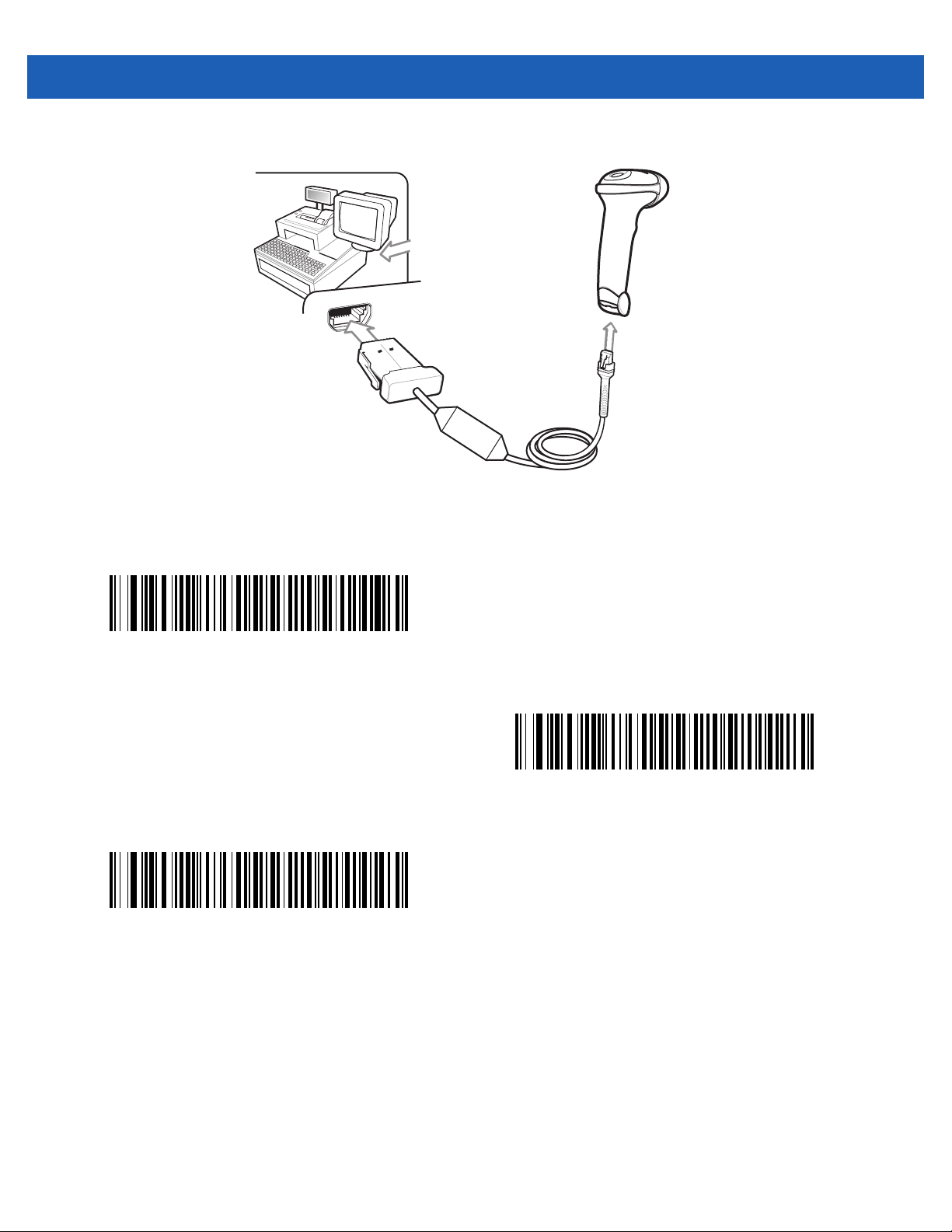

Connexion à l'interface hôte

USB
Le lecteur détecte automatiquement l'hôte USB et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous.
*
HID clavier USB
USB bureau IBM
USB portable IBM
OPOS IBM
(USB portable IBM avec désactivation
complète de la lecture)
Guide de démarrage rapide LS2208 5
Protocole Symbol Native API (SNAPI) sans imagerie

RS-232

6 Guide de démarrage rapide LS2208
Le lecteur détecte automatiquement l'hôte RS-232 et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous.
*Standard RS-232
ICL RS-232
Wincor-Nixdorf RS-232 Mode A
OPOS/JPOS
Wincor-Nixdorf RS-232 Mode B
Fujitsu RS-232
Guide de démarrage rapide LS2208 7

Émulation clavier

Les lecteurs dotés d'un câble à détection automatique de l'hôte détectent automatiquement l'hôte émulation clavier et utilisent la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez le code-barres IBM AT NOTEBOOK ci-dessous.
Si vous utilisez un câble d'émulation clavier standard, lisez l'un des codes-barres ci-dessous.
*Compatible IBM PC/AT et IBM PC
IBM AT Notebook
8 Guide de démarrage rapide LS2208

IBM 46XX

Le lecteur détecte automatiquement l'hôte IBM, mais aucune valeur n'est définie par défaut. Lisez l'un des codes-barres ci-dessous pour sélectionner le port adéquat.
Émulation de lecteur non-IBM (port 5B)
Émulation de lecteur fixe (Port 17)
Émulation de lecteur portable (port 9B)
Guide de démarrage rapide LS2208 9

Code-barres pour la touche Entrée (retour chariot/saut de ligne)

Permet d'ajouter une action de touche Entrée après la lecture des données.
Touche Entrée (retour chariot/saut de ligne)

Code-barres pour la touche Tab

Permet d'ajouter une action de touche Tab après la lecture des données.
Touche Tab

Annulation du verrouillage des majuscules USB

Annuler la touche de verrouillage des majuscules (activer)
*Ne pas annuler la touche de verrouillage
des majuscules (désactiver)
10 Guide de démarrage rapide LS2208

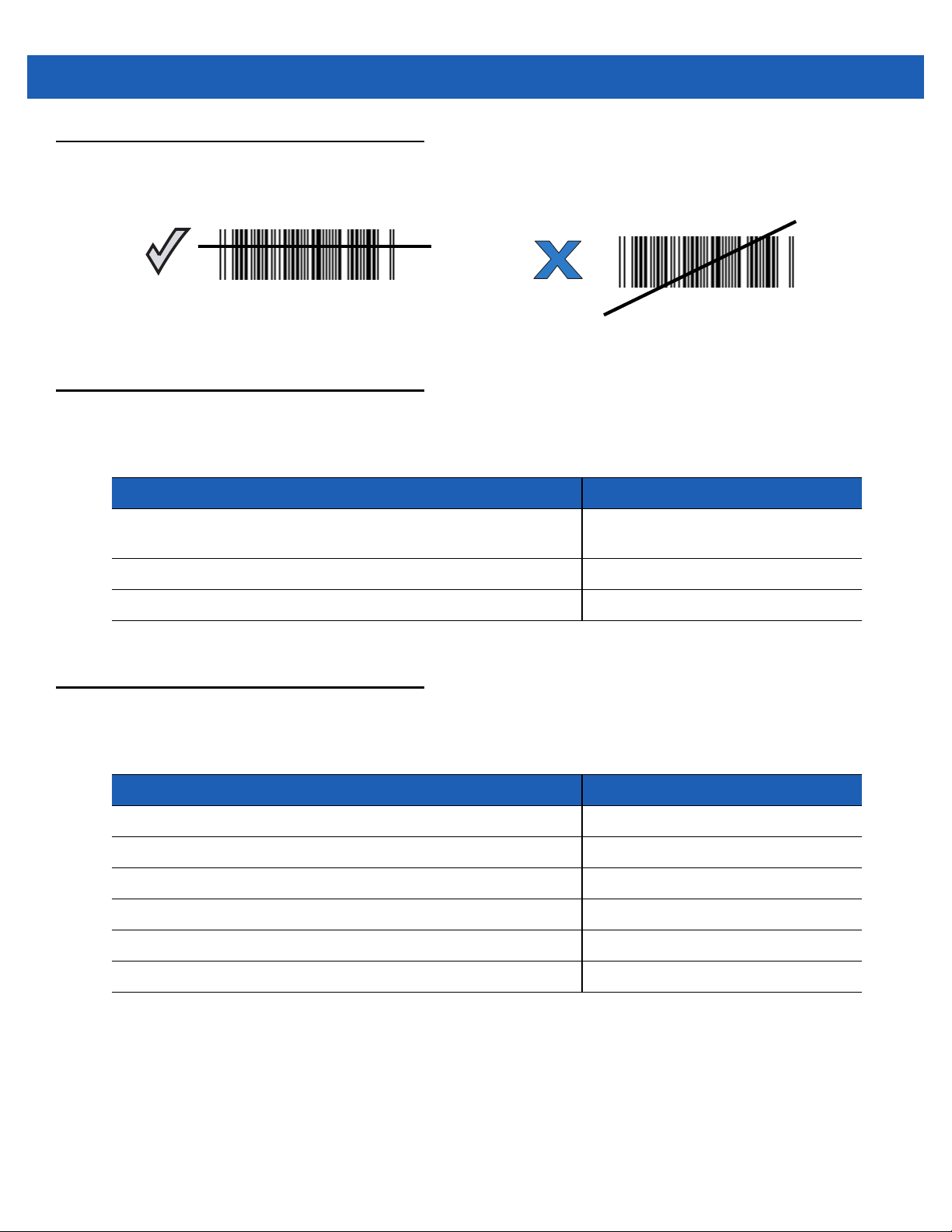

Lecture

Indications LED

Le lecteur est en marche et prêt à fonctionner ou le lecteur n'est pas alimenté
Un code-barres est décodé avec succès Verte
Erreur de transmission Rouge

Signaux sonores

012345
Indication LED
Éteinte
012345
Indication Séquence du signal sonore
Allumage Bip sonore grave/moyen/aigu
Un code-barres est décodé avec succès Bip sonore court et aigu
Erreur de transmission 4 bips sonores longs et graves
Réglage des paramètres effectué Bip sonore aigu/grave/aigu/grave
Séquence de programmation correcte effectuée Bip sonore aigu/grave
Séquence de programmation incorrecte ou code-barres Annuler lu Bip sonore grave/aigu
Guide de démarrage rapide LS2208 11
123Scan
2
123Scan2 est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée des lecteurs par code-barres ou câble USB.
Pour plus d'informations, visitez la page : http://www.zebra.com/123Scan2.

Fonctionnalités de l'utilitaire

Configuration de l'appareil
Programmation électronique (câble USB)
Code(s)-barres de programmation
Visualisation des données - Journal de lecture (affichage des données du code-barres lu)
Accès aux informations de suivi des actifs
Mise à niveau du firmware et accès aux notes de version

Recommandations d'utilisation / position optimale du corps

Éviter les torsions de poignet
Éviter de se pencher
Éviter de lever le bras
12 Guide de démarrage rapide LS2208

Résolution des problèmes

Indication Solution
Le lecteur ne fonctionne pas
Le lecteur n'est pas alimenté Vérifiez l'alimentation
Le lecteur est désactivé Vérifiez que le câble d'interface hôte approprié
Le lecteur décode le code-barres mais ne transmet pas de données
L'interface hôte est mal configurée Utilisez un câble à détection automatique de
Le câble d'interface n'est pas bien connecté Assurez-vous que tous les câbles sont bien
est utilisé
l'hôte ou lisez les codes-barres hôte appropriés
connectés
Le lecteur ne décode pas le code-barres
Le lecteur n'est pas programmé pour ce type de codes-barres
Le code-barres est illisible Assurez-vous que le code-barres n'est pas abîmé ;
La distance entre le lecteur et le code-barres est incorrecte
Les données lues ne s'affichent pas correctement sur l'hôte
L'interface hôte est mal configurée Lisez les codes-barres de paramétrage adaptés
Activez ce type de codes-barres
lisez un code-barres de test du même type
Rapprochez ou éloignez le lecteur du code-barres
à l'hôte

Informations réglementaires

Ce guide s'applique au numéro de modèle LS2208.
Tous les appareils Zebra sont conçus pour respecter les règles et réglementations dans les lieux où ils sont vendus et sont étiquetés en fonction des obligations. Des versions traduites de certains manuels sont disponibles à l'adresse suivante : http://www.zebra.com/support.
Tous les changements ou toutes les modifications apportés à l'équipement de Zebra qui ne sont pas approuvés de façon explicite par Zebra risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.
ATTENTION : utilisez uniquement des accessoires agréés par Zebra et portant la marque UL Listed.
Température de fonctionnement maximale déclarée : 40 ºC.

Appareils laser

Conformes aux normes 21CFR1040.10 et 1040.11, à l'exception des déviations conformément à l'avertissement laser N° 50, daté du 24 juin 2007, IEC/EN 60825-1:2007 et/ou IEC/EN 60825-1:2014. La classification des rayons laser figure sur l'une des étiquettes du produit.
Guide de démarrage rapide LS2208 13
La déclaration suivante est nécessaire pour respecter les réglementations américaines et internationales :
Attention : l'utilisation de commandes, réglages ou procédures autres que ceux qui sont spécifiés dans ce document risque d'entraîner une exposition dangereuse à la lumière laser.
Les lecteurs à rayons laser de classe 2 utilisent une diode lumineuse de faible puissance. Comme c'est le cas avec n'importe quelle source de lumière très brillante, tel le soleil, l'utilisateur doit éviter de regarder directement le faisceau lumineux. Une exposition momentanée à un rayon laser de classe 2 ne présente pas de danger connu.

Recommandations concernant la santé et la sécurité

Recommandations ergonomiques
Attention : pour éviter ou réduire le risque potentiel de blessure lié à un manque d'ergonomie, respectez les recommandations suivantes. Consultez votre responsable local de la santé et de la sécurité pour vous assurer que vous respectez les consignes de sécurité de votre entreprise visant à éviter toute blessure du personnel.
Réduisez ou éliminez les mouvements répétitifs
Maintenez une position naturelle
Réduisez ou éliminez toute force excessive
Conservez à portée de la main les objets fréquemment utilisés
Effectuez toutes les tâches à une hauteur correcte
Réduisez ou éliminez les vibrations
Réduisez ou éliminez toute pression directe
Fournissez des postes de travail réglables
Prévoyez un dégagement suffisant
Prévoyez un cadre de travail approprié
Améliorez les procédures de travail.
14 Guide de démarrage rapide LS2208

Alimentation

Utilisez UNIQUEMENT une alimentation électrique approuvée par Zebra et portant la marque UL LISTED ITE (CEI/EN 60950-1, TBTS) avec les caractéristiques électriques suivantes : sortie 5 VCC, min. 650 mA, température ambiante maximale de 40 ºC. L'utilisation d'une autre alimentation annule toute autorisation liée à cet appareil et peut être dangereuse.

Obligations relatives aux interférences en radiofréquence - FCC

Remarque : cet équipement a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la Partie 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences dangereuses dans une installation résidentielle.
Cet appareil produit, utilise et peut émettre une énergie radiofréquence et, s'il n'est pas installé et employé en conformité avec les consignes associées, peut provoquer des interférences dangereuses pour les communications radios. Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences nuisibles qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :
Réorientez ou déplacez l'antenne de réception
Éloignez l'appareil du récepteur
Branchez cet équipement sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché
Consultez le fournisseur ou un technicien radio et télévision expérimenté pour obtenir une assistance
Obligations relatives aux interférences en radiofréquence - Canada
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Marquage et Espace économique européen (EEE)

Déclaration de conformité
Zebra déclare par la présente que cet appareil est conforme à toutes les directives applicables : 2014/30/EU, 2014/35/EU et 2011/65/EU. Le texte complet de la déclaration de conformité de l'Union européenne est disponible à l'adresse Internet suivante : http://www.zebra.com/doc.
Guide de démarrage rapide LS2208 15

Japon (VCCI) - Conseil de contrôle volontaire des interférences

Équipements de technologie de l'information (ITE) de classe B

Corée - Avertissement concernant les équipements de technologie de l'information (ITE) de classe B

Autres pays

Brésil
Declarações Regulamentares para LS2208 - Brazil Nota: A marca de certificação se aplica ao Transceptor, modelo LS2208. Este equipamento opera em caráter
secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores informações sobre ANATEL consulte o site : www.anatel.gov.br
Chili
Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de telecomunicaciones, relativa a radiaciones electromagnéticas.
Mexique
Bande de fréquences restreinte à : 2,450 – 2,4835 GHz. La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo
o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
Corée du Sud
Pour les appareils radio utilisant les bandes de fréquence de 2400 à 2483,5 MHz ou de 5725 à 5825 MHz, les deux indications suivantes doivent être affichées :
ⱨ㉔㉘⽸⏈G㟨㟝G㩅G㤸䑀䝰㐔Gᴴ⏙㉥㢨G㢼㢀 ␭䚨Gⱨ㉔㉘⽸G⏈㤸䑀䝰G㐔Gᴴ⏙㉥㢨G㢼㡰⳴⦐G㢬⮹㙼㤸ḰGḴ⥜═G㉐⽸㏘⏈G䚔G㍌G㛺㏩⏼␘
16 Guide de démarrage rapide LS2208
Taïwan
咉䋲 ⇝┮䘖榊㽱懊⺓㊶榊㳮丰䚕戵㽤
䶻◐ℛ㬬 倢⨚㆞崜巘⚗㫋󱁻⇝┮䘖⺓櫊榊㳮᧨槭倢峀♾᧨⏻⚇ᇬ ⟕壮㒥∎䞷劔⧖ₜ㈦㝔呹帙㦃櫊䘖ᇬ┯⮶┮䘖㒥帙㦃☮岼岗󱁻䔈㊶♙┮厌ᇭ
䶻◐⥪㬬 ⇝┮䘖⺓櫊榊㳮󱁻∎䞷ₜ㈦㈀檎歪咹⸘⏷♙㄁㞍⚗㽤抩≰᧷ 倢䤋䚍㦘㄁㞍䚍廰㣑᧨㑘䵚☂⋫䞷᧨₵㟈⠓咂䎰㄁㞍㣑㡈㈦儋儛∎䞷ᇭ ⓜ檔⚗㽤抩≰᧨㖖∬榊≰尞⸩⇫㯼󱁻䎰偩榊抩≰ᇭ
վ࣏⦷ሴ乫䴫₏丸ᗽ⌅䙊ؑᡆᐕᾝǃ 、ᆨ৺䟛Ⱳ⭘䴫⌒䕫ሴᙗ䴫₏䁝ۉѻᒢᬮDŽ
Ukraine
Guide de démarrage rapide LS2208 17

Déchets d'équipements électriques et électroniques (DEEE)

English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return product, please go to: http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес:
http://www.zebra.com/weee. Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skončení jejich životnosti vrátit společnosti Zebra k recyklaci.
Informace o způsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/weee. Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter på: http://www.zebra.com/weee. Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee. Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee. Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
˃˨˨ˤ˪˦˧˙ ˁ˦˞˭ˢ˨˙˱ˢ˯˰˱ˤ˪˃˃ʻ˨˞˱˞˭ˮˬ˷˹˪˱˞˰˱ˬ˱˚˨ˬ˯˱ˤ˯ˡ˦˙ˮ˧ˢ˦˞˯ˣ˶˛˯˱ˬ˲˯˭ˮ˚˭ˢ˦˪˞ˢ˭˦˰˱ˮ ˚˳ˬ˪˱˞˦˰˱ˤ˪ =HEUDˠ˦˞˞˪˞˧˺˧˨˶˰ˤˁ˦˞˭ˢˮ˦˰˰˹˱ˢˮˢ˯˭˨ˤˮˬ˳ˬˮ˜ˢ˯˰˴ˢ˱˦˧˙˩ˢ˱ˤ˪ˢ˭˦˰˱ˮˬ˳˛ˢ˪˹˯˭ ˮˬ˷˹˪˱ˬ˯ˢ˭˦˰˧ˢ˳˥ˢ˜˱ˢ˱ˤ ˡ˦ˢ˺˥˲˪˰ˤ http://www.zebra.com/weee˰˱ˬ˂˦˞ˡ˜˧˱˲ˬ
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de plus amples informations sur le retour de produits, consultez : http://www.zebra.com/weee. Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: http://www.zebra.com/weee.
/LHWXYLĵ(6YDUWRWRMDPVYLVLJDPLQLDLSDVLEDLJXVMĵHNVSORDWDFLMRVODLNXLWXULEĭWLJUÇŀLQWLXWLOL]XRWLñ NRPSDQLMÇಱ=HEUDಯ 'DXJLDXLQIRUPDFLMRVNDLSJUÇŀLQWLJDPLQñUDVLWH http://www.zebra.com/weee.
/DWYLHģX(6NOLHQWLHPYLVLSURGXNWLSÕFWRNDOSRģDQDVPĭŀDEHLJÃPLUMÃQRJÃGÃDWSDNDþ=HEUD RWUUHL]ÕMDLSÃUVWUÃGHL/DL LHJĭWXLQIRUPÃFLMXSDUSURGXNWXQRJÃGÃģDQX=HEUDOĭG]XVNDWLHW http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
0DOWL*éDONOLMHQWLIO8(LOSURGRWWLNROOKDOLMNXQXZDVOXIODééDUWDOéDMMDWDOXľXWDJéKRPLULGXMLãX UULWRUQDWLJéDQG=HEUD JéDUULÍLNODãã*éDODNWDUWDJéULIGZDUNLIJéDQGHNWLUULWRUQDOSURGRWWMHNN MRJéãERNľXU http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van producten. Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee. Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o produto, visite: http://www.zebra.com/weee. Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee. Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite: http://www.zebra.com/weee. Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee. Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar produkten finns på http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.

Déclaration de conformité DEEE en turc

EEE Yönetmeligine Uygundur
18 Guide de démarrage rapide LS2208

Déclaration de conformité CMM (China Management Methods)

Ce tableau indique la mesure dans laquelle l'appareil est conforme à la directive RoHS chinoise.
䜞Ԭ〦
(Pièces)
䠇ኔ䜞Ԭ
(Pièces métalliques)
⭫䐥⁗ඍ
(Modules de circuit)
⭫㔼⭫㔼㓺Ԭ
(Câbles et faisceaux de câbles)
ງᯏૂ㚐⢟䜞Ԭ
(Pièces en plastique et en polymère)
ݿᆜૂݿᆜ㓺Ԭ
(Optique et composants optiques)
⭫⊖
(Batteries)
ᵜ㺘Ṭ׍ᦞSJ/T 11364 Ⲵ㿴ᇊ㕆ࡦDŽ
ᴿᇩ⢟䍞
(Pb)
222222
;22222
;22222
222222
;2;222
222222
(Hg)
䭿
(Cd)
ޣԭ䬢
(Cr(VI))
ཐ⓪㚊㤥
(PBB)
50
ཐ⓪ӂ㤥䟐
(PBDE)
2 㺞⽰䈛ᴿᇩ⢟䍞൞䈛䜞Ԭᡶᴿൽ䍞ᶆᯏѣⲺ䠅ൽ൞*%7㿺ᇐⲺ䲆䠅㾷≸ԛсȾ ; 㺞⽰䈛ᴿᇩ⢟䍞㠩ቇ൞䈛䜞ԬⲺḆжൽ䍞ᶆᯏѣⲺ䠅䎻࠰ *%7㿺ᇐⲺ䲆䠅㾷≸Ⱦ Էѐ൞↚༺θṯᦤᇔ䱻᛻߫ሯр㺞ѣᢉ
ćhĈ Ⲻᢶᵥ৕ഖ䘑㺂䘑ж↛䈪᱄Ⱦε
Guide de démarrage rapide LS2208 19
Zebra Technologies Corporation Lincolnshire, IL, États-Unis
Zebra et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques appartiennent à leurs propriétaires respectifs.
©2016 Symbol Technologies LLC, filiale de Zebra Technologies Corporation. Tous droits réservés.
MN000753A04FR Révision A - Juin 2016
