LS1203
Kurzübersicht
http://www.zebra.com/ls1203
SCHRITT 1: ANSCHLIESSEN DES KABELS AN EINEN SCANNER
Kabel anschließen
Kabel entfernen (zum Wechseln der Schnittstelle)
Alternative
Siehe Produktleitfaden für weitere Informationen
HINWEIS: Kabel können sich je nach Konfiguration unterscheiden.
USB
SCHRITT 2: ANSCHLIESSEN DES KABELS AN EINEN HOST
Tastaturweiche
RS-232
Hinweis: Netzteil optional
SCHRITT 3: EINRICHTEN DER SCHNITTSTELLE (Host-Barcodes scannen)
Wichtig: Tastaturweiche und USB-Schnittstellen sind ab Werk so eingestellt, dass keine Einrichtung durch das Scannen von Barcodes erforderlich ist. Die Barcodes werden für komplexe
Programmierungen und Schnittstellenwechsel angegeben.
USB Tastaturweiche
Scannen Sie EINEN der folgenden Barcodes Scannen Sie EINEN der folgenden Barcodes Scannen Sie EINEN der folgenden Barcodes
IBM HANDHELD-USB
HID-TASTATUREMULATION
IBM AT-Notebook
KOMPATIBEL MIT IBM PC/AT und IBM-PC
RS-232
OPOS/JPOS
STANDARD RS-232
HINZUFÜGEN DER EINGABETASTE (WAGENRÜCKLAUF/ZEILENVORSCHUB)
Hinzufügen der Eingabetaste nach dem Scannen der Daten; alle DREI Barcodes in numerischer Reihenfolge scannen
1 2 3
SCAN-OPTIONEN <DATEN><SUFFIX> EINGABE
HINZUFÜGEN DER TASTE TAB
Um nach dem Scannen der Daten die Taste TAB hinzuzufügen, scannen Sie alle DREI Barcodes der Eingabetaste oben in numerischer Reihenfolge, und scannen Sie dann alle
FÜNF Barcodes unten in numerischer Reihenfolge.
1 2
SCAN-SUFFIX
7
3 4
0
5
0
9
STANDARDEIN-
TISCHSTÄNDER
Umschalten von Auslösemodus und automatischem Modus
SCANNER-ANZEIGEN
LED-Anzeigen
Aus
Scanner ist eingeschaltet und
bereit zum Scannen oder Scanner
hat keine Stromversorgung
Grün
Barcode wurde decodiert
Bedeutung der Signalgeber
Normalgebrauch
Signaltoneinstellung:
leise/mittel/laut
Einschalten Barcode decodiert Übertragungsfehler aufgetreten,
Scan-Einstellungen im Parameter-Menü
Signaltoneinstellung:
laut/leise/laut/leise
Parameter-Einstellungen
vorgenommen
Kurzer Signalton mittlerer
Lautstärke
Signaltoneinstellung:
laut/leise
Richtige Programmierungsequenz
ausgeführt
Rot
Übertragungsfehler
4 lange, leise Signaltöne
Daten werden ignoriert
Signaltoneinstellung:
leise/laut
Falsche Programmierungssequenz
oder „Cancel“-Barcode eingelesen
012345
012345
Fehlerbehebung
Scanner nicht funktionsfähig
Scanner hat keine
Stromversorgung
Systemleistung überprüfen;
Netzanschluss (falls
erforderlich) sicherstellen
Barcode wird decodiert, jedoch keine Datenübertragung auf Host
Scanner nicht auf richtige
Host-Schnittstelle programmiert
Barcodes für entsprechende
Host-Parameter scannen
Falsches
Schnittstellenkabel
Überprüfen, ob das richtige
Schnittstellenkabel verwendet wird
Schnittstellen-/
Netzkabel lose
Kabelverbindungen auf
Sicherheit prüfen
Schnittstellenkabel lose
Kabelverbindungen auf
Sicherheit prüfen
STELLUNGEN
Auf werkseitige
Standardeinstellungen
zurücksetzen
STANDARDEINSTELLUNGEN
FEHLERBEHEBUNG
Scan-Daten falsch auf Host angezeigt
Scanner nicht auf richtige Host-Schnittstelle programmiert
Barcodes für entsprechende Host-Parameter scannen
Barcode wird nicht decodiert
Scanner nicht auf
Barcodetyp programmiert
Scanner muss so programmiert
sein, dass er den Barcode-Typ
lesen kann
123SCAN2 OPTIMALES SCANNEN
123Scan2 ist ein einfach zu bedienendes PC-basiertes
Softwaretool, das eine schnelle und einfache
benutzerdefinierte Einrichtung über einen Barcode
oder ein USB-Kabel ermöglicht. Weitere
Informationen finden Sie im Internet unter:
http://www.zebra.com/123scan2.
Barcode nicht lesbar
Barcode auf Fehler prüfen;
Test-Barcode des entsprechenden
Barcodetyps scannen
Unzulässiger Abstand zwischen
Scanner und Barcode
Abstand zwischen Scanner und
Barcode verkleinern/vergrößern

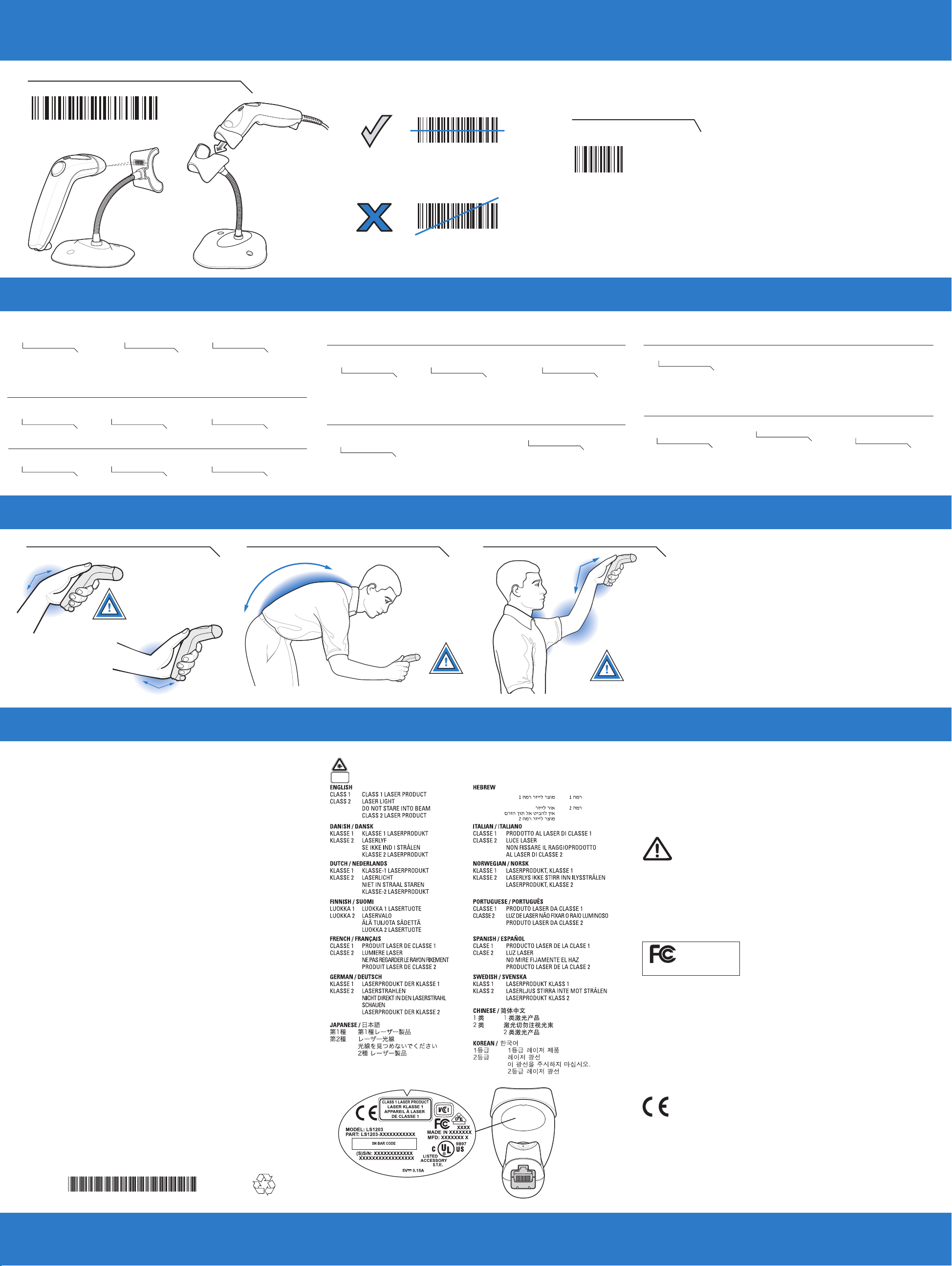

ANLEITUNG FÜR EMPFOHLENE VERWENDUNG - OPTIMALE KÖRPERHALTUNG
Handgelenküberdehnung vermeiden
ÜBERDEHNUNG DES
HANDGELENKS
VERMEIDEN
© 2015 Symbol Technologies, Inc.
Zebra behält sich das Recht vor, Änderungen an Produkten vorzunehmen, um Zuverlässigkeit, Funktion oder
Design zu verbessern.
Zebra übernimmt keine Produkthaftung, die sich aus oder in Verbindung mit der Anwendung oder Benutzung
jeglicher hier beschriebener Produkte, Schaltkreise oder Anwendungen ergibt. Es wird keine Lizenz gewährt, sei
es ausdrücklich oder durch Implizierung, Rechtsverwirkung oder auf andere Weise unter jeglichem Patentrecht
oder Patent, das jegliche Kombination, Systeme, Apparate, Maschinen, Materialien, Methoden oder Vorgänge,
in denen Zebra-Produkte verwendet werden können, abdeckt oder sich auf diese bezieht. Eine implizierte Lizenz
besteht ausschließlich für Geräte, Schaltkreise und Subsysteme, die in Zebra-Produkten enthalten sind.
Garantie
Die vollständige Hardware-Produktgarantie von Zebra finden Sie unter:
http://www.zebra.com/warranty.
Kundendienstinformationen
Sollten bei der Verwendung des Geräts Probleme auftreten, wenden Sie sich an den Kundendienst Ihres
Unternehmens für technische oder Systemfragen. Dieser setzt sich bei Geräteproblemen mit dem
Zebra-Kundendienst unter folgender Website in Verbindung: http://www.zebra.com/support.
Die aktuelle Version dieser Kurzübersicht finden Sie unter http://www.support.com/support.
EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten
(WEEE, Waste Electrical and Electronic Equipment)
English: For EU Customers: All products at the end of their life must be
returned to Zebra for recycling. For information on how to return product,
please go to: http://www.zebra.com/weee.
Bulgarish: За клиенти от ЕС: След края на полезния им живот всички
продукти трябва да се връщат на Zebra за рециклиране. За информация
относно връщането на продукти, моля отидете на адрес:
http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich
životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení
produktu najdete na webové stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering,
når de er udtjent. Læs oplysningerne om returnering af produkter på:
http://www.zebra.com/ weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer
Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen
zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας
ζωής τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για
περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος,
επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο Διαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada
taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote
tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán
entregarse a Zebra al final de su ciclo de vida para que sean reciclados. Si
desea más información sobre cómo devolver un producto, visite:
http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de
vie doivent être retournés à Zebra pour recyclage. Pour de plus amples
informations sur le retour de produits, consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del
rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il
riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente
sito Web: http://www.zebra.com /weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir
jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par
produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
IM ARBEITSBEREICH AUFHÄNGEN / PLATZIERENIM ARBEITSBEREICH AUFHÄNGEN / PLATZIEREN
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Zebra und die Zebrakopf-Grafik sind eingetragene Marken von ZIH Corp. Das
Symbol-Logo ist eine eingetragene Marke von Symbol Technologies, Inc., einem
Unternehmen von Zebra Technologies.
© 2015 Symbol Technologies, Inc.
72E-115933-02DE Revision A – Februar 2015
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi
būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti
gaminį, rasite: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra
vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának
módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee
weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta'
l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar
tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur:
http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van
hun levensduur naar Zebra te worden teruggezonden voor recycling.
Raadpleeg http://www.zebra.com/weee voor meer informatie over het
terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji
nale¿y zwróciæ do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu
produktów znajduj¹ siê na stronie internetowej http:/www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser
devolvidos à Zebra para reciclagem. Para obter informações sobre como
devolver o produto, visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de
funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii
despre returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí
doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie
o vrátení výrobkov nájdete na: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe
vrniti podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite:
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava
kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen
palauttamisesta on osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste
returneras till Zebra för återvinning. Information om hur du returnerar
produkten finns på http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme
için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için
lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.
Vorbeugen vermeiden
Überstrecken vermeiden
VORBEUGEN VERMEIDEN
RECHTLICHE INFORMATIONEN
Laser-Warnhinweise
Die folgenden Informationen werden nach Maßgabe von Abschnitt 5 IEC 825 und EN60825
bereitgestellt:
ÜBERSTRECKEN VERMEIDEN
Ergonomische Empfehlungen
Vorsicht: Die folgenden Empfehlungen sollten beachtet werden, um
potenzielle Gesundheitsbeschwerden am Arbeitsplatz zu vermeiden
oder zu minimieren. Wenden Sie sich an Ihren Gesundheits- und
Sicherheitsbeauftragten vor Ort, um sicherzustellen, dass Sie die
Sicherheitsvorschriften Ihres Unternehmens befolgen, die dem Schutz
von Mitarbeitern am Arbeitsplatz dienen.
• Vermeiden Sie einseitige, sich ständig wiederholende Bewegungen
• Achten Sie auf eine geeignete Körperhaltung
• Vermeiden Sie die Ausübung großer Kräfte
• Halten Sie Gegenstände, die häufig verwendet werden, im funktionellen Greifraum
• Passen Sie die Arbeitshöhe der Körpergröße und der Art der Arbeit an
• Stellen Sie Gegenstände schwingungsfrei auf
• Vermeiden Sie die Ausübung von direktem Druck
• Achten Sie auf verstellbare Tische und Sitze
• Für Körperbewegungen muss ausreichend Raum vorgesehen sein
• Achten Sie auf ein geeignetes Arbeitsumfeld
• Optimieren Sie Ihre Arbeitsabläufe
Rechtliche Informationen
Diese Anleitung gilt für Nummer LS1203-Modell. Alle Zebra-Geräte sind so konstruiert, dass sie die Normen und
Richtlinien der Länder erfüllen, in denen sie verkauft werden. Außerdem werden alle Zebra-Geräte je nach Land mit
den erforderlichen Prüfzeichen versehen und entsprechend den Bestimmungen des Landes beschriftet.
Jegliche Änderungen an Geräten von Zebra, die nicht ausdrücklich von Zebra genehmigt wurden, könnten dazu führen,
dass dem Benutzer die Erlaubnis für den Gebrauch des Geräts entzogen wird.
Antennen: Verwenden Sie ausschließlich die mitgelieferte Antenne oder eine genehmigte Ersatz-Antenne. Nicht
genehmigte Antennen, Modifikationen oder Zubehörteile können das Gerät beschädigen und stellen gegebenenfalls
einen Verstoß gegen die Zulassung dar.
Lasergeräte
Ausnahme
der in Laser Notice Nr. 50, vom 24. Juni 2007 und IEC 60825-1 (Ed. 2.0), EN60825-1:2007. Die
Laserklassifizierung ist auf einem der Aufkleber auf dem Produkt angegeben. Lasergeräte der
Klasse 1 werden als ungefährlich eingestuft, sofern sie für ihren vorgesehenen Zweck
eingesetzt werden.
Die folgende Warnung muss laut US- und internationalen Bestimmungen aufgeführt werden:
Vorsicht: Die Verwendung von Bedienelementen, die Veränderung von Einstellungen oder die
Durchführung von Prozeduren, die hier nicht erwähnt sind, können dazu führen, dass
Personen gefährlichen Laserstrahlen ausgesetzt werden.
Laserscanner der Klasse 2 arbeiten mit einer sichtbaren Niedervolt-Lichtdiode. Wie bei jeder hellen Lichtquelle,
wie z. B. der Sonne, sollte vermieden werden, direkt in den Lichtstrahl zu blicken. Über Gefahren bei einer
kurzzeitigen Aussetzung des Laserlichts eines Laserscanners der Klasse 2 liegen keine Erkenntnisse vor.
Anforderungen zum Schutz vor Hochfrequenzstörungen
Auf Erfüllung der
FÜR DIE VERWENDUNG ZU HAUSE
ODER IM BÜRO
Gerät nicht gemäß der Bedienungsanleitung angeschlossen und eingesetzt wird, wirkt sich dies möglicherweise störend
auf andere Funkfrequenzen aus. Eine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten, kann
nicht gegeben werden. Sollte das Gerät Störungen beim Radio- oder TV-Empfang verursachen, die durch Aus- und
Einschalten der Geräte erkannt werden können, sollten die Störungen durch eine oder mehrere der folgenden Maßnahmen
behoben werden:
• Neuausrichtung oder Umstellung der Empfangsantenne
• Vergrößerung des Abstands zwischen Gerät und Empfänger
• Anschluss des Geräts an eine andere Steckdose als die, an der der Empfänger angeschlossen ist
• Beratung durch den Händler oder einen Radio-/Fernsehtechniker
FCC-Standards geprüft
Anforderungen zum Schutz vor Hochfrequenzstörungen – Kanada
Dieses digitale Gerät der Klasse B erfüllt die Richtlinien der kanadischen Norm ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Zeichen, Europäischer Wirtschaftsraum (EWR)
Konformitätserklärung
Symbol Technologies, Inc. erklärt hiermit, dass dieses Gerät allen anwendbaren Richtlinien,
2004/108/EC, 2006/95/EC and 2011/65/EU, entspricht. Eine Konformitätserklärung kann unter
http://www.zebra.com/doc heruntergeladen werden.
Netzteil
Note: Use only a approved power supply (p/n 50-14000-253R, 50-14000-256R, 50-14000-257R,
50-14000-258R or 50-14000-259R) output rated 5 VDVC and minimum 650mA. The power supply is certified
to EN60950 with SELV outputs. Use of alternative power supply will invalidate any approval given to
this device and may be dangerous.
Hinweis: Benutzen Sie nur eine von Zebra genehmigte Stromversorgung mit einer Ausgangsleistung
von 5 VDC (Gleichstrom) und mindestens 650 mA. Die Stromversorgung ist nach EN60950 für die Verwendung in
SELV-Stromkreisen zertifiziert. Bei Verwendung eines anderen Netzteils werden alle für das Gerät gewährten
Genehmigungen außer Kraft gesetzt, und der Betrieb kann gefährlich sein.
Zebra-Geräte mit Lasern erfüllen die Richtlinien 21CFR1040.10 und 1040.11 (mit
Hinweis: Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein digitales
Gerät der Klasse B laut Teil 15 der FCC-Richtlinien. Diese Grenzwerte wurden
festgelegt, um einen angemessenen Schutz vor Störungen zu gewährleisten,
wenn das Gerät in einer Wohngegend eingesetzt wird. Dieses Gerät erzeugt
und verwendet Hochfrequenzstrahlung und sendet diese u. U. aus. Sofern das
LS1203
http://www.zebra.com/ls1203
Loading...
