Page 1
LI3608
線性成像器掃描器
快速入門指南
Page 2
2 LI3608 快速入門指南
Zebra 保留變更所有產品的權利，以提升其可靠性、功能和設計。
針對所有導因於或與其相關之應用或使用本文中所提及的任何產品、電路或應用程式的任何產品責任，Zebra 概不負責。
在任何可能使用 Zebra 產品之狀況，包括結合、系統、裝置、機器、材料、方法、程序或與之相關的狀況下，Zebra 並
未以明示、默示、禁止反悔或其他方式授予專利權或專利。只有 Zebra 產品內含之設備、電路和子系統包含隱含授權。
保固
如需完整的 Zebra 硬體產品保固聲明，請造訪：www.zebra.com/warranty 。
僅適用於澳洲
僅適用於澳洲。此保固由 Zebra Technologies Asia Pacific Pte.Ltd. 提供，其地址為 71 Robinson Road, #05-02/03,
Singapore 068895, Singapore。我們的商品均附有保證，且依據澳洲消費者法規定不得主張免責。您有權針對重大的
故障要求更換或退款，也可針對任何其他合理可預見的損失或損壞要求賠償。您亦有權因商品品質不佳 (未達重大故障
程度)，而要求進行修理或更換。
前述之 Zebra Technologies Corporation Australia 的有限保固，為澳洲消費者法可能賦予之任何權利與賠償以外的附加
保障。若有任何疑問，請致電 Zebra Technologies Corporation，電話：+65 6858 0722。您也可以造訪我們的網站：
www.zebra.com
，以取得最新的保固條款資訊。
維修資訊
如果您在使用此設備上有任何問題，請與所在場所的技術或系統支援人員聯絡。如果此設備有任何問題，他們將會與
Zebra 全球客戶支援中心聯絡：www.zebra.com/support
。
若需要本指南的最新版本，請造訪：www.zebra.com/support
。
Page 3
LI3608 快速入門指南 3
掃描窗
掃描觸發器
LED
嗶聲器
固定掃描座
堆高機座
簡介
LI3608 線性成像器結合優越的掃描效能和先進的人體工學設計，為輕量雷射掃描器提供最佳品質，確保長時間使用的
舒適度和簡易性。
功能
配件
Page 4
4 LI3608 快速入門指南
纜線連接
1. 確實插入纜線，使接頭與掃描器表面保持齊平。
2. 使用 PH1 螺絲起子鬆開金屬鎖定固定板螺絲。
3. 滑動鎖定固定板至完全鎖定位置。
4. 使用 PH1 螺絲起子鎖緊螺絲 (扭轉：5 in-lb.)。
Page 5
LI3608 快速入門指南 5
連接主機介面
USB
數位掃描器會自動偵測主機介面類型並使用預設設定。如果預設值 (*) 不符合您的需求，請掃描下方的另一個主機條碼。
*USB 鍵盤 (HID)
USB CDC 主機
Page 6
6 LI3608 快速入門指南
USB (續)
IBM 桌面 USB
IBM 手持式 USB
SNAPI 不含成像
USB OPOS 手持式
SNAPI 含成像
USB CDC 的 SSI
簡易 COM 連接埠模擬
Page 7
LI3608 快速入門指南 7

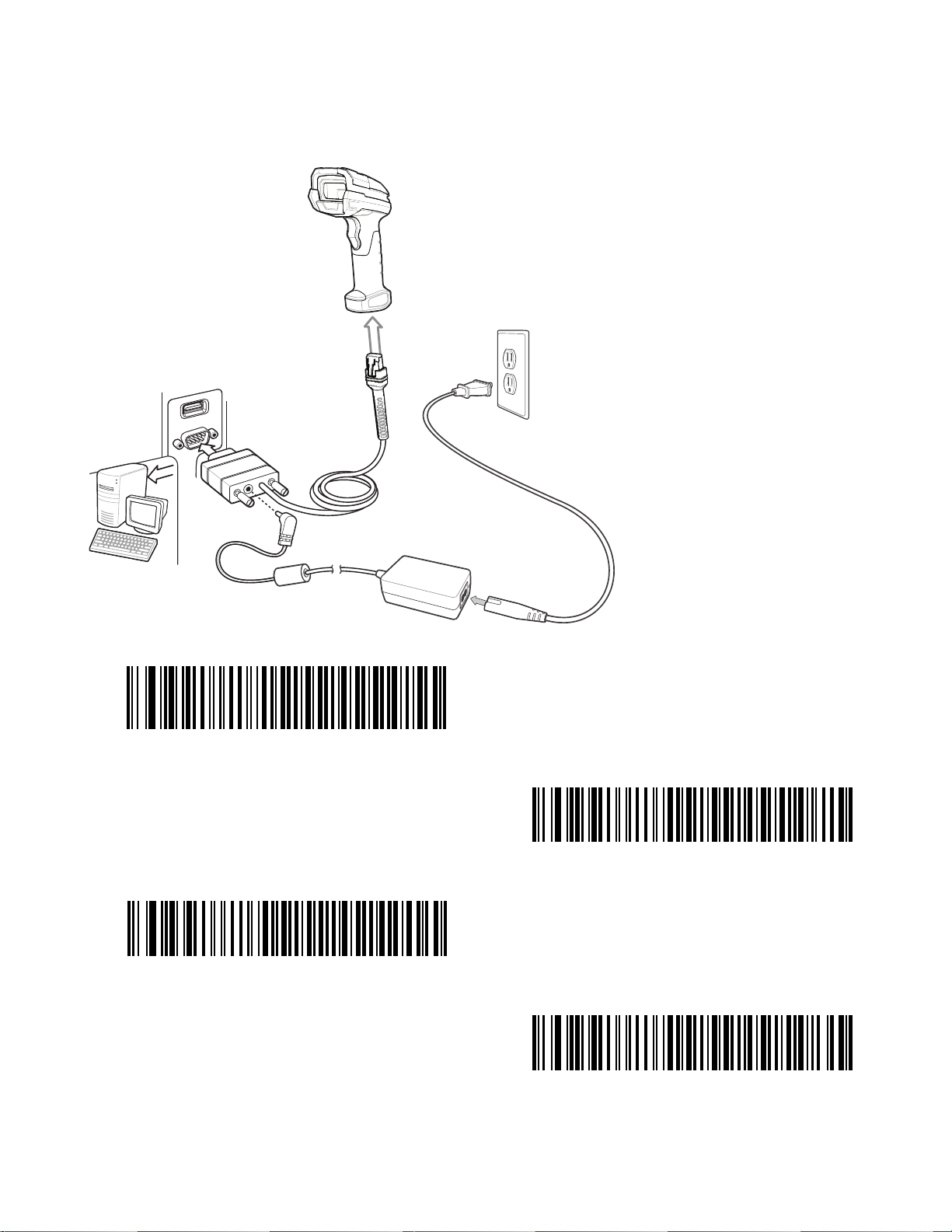

RS-232
*標準 RS-232
NIXDORF RS-232 模式 A
ICL RS-232
NIXDORF RS-232 模式 B
Page 8
8 LI3608 快速入門指南
RS-232 (續)
FUJITSU RS-232
OPOS/JPOS
鍵盤並聯
*IBM AT 筆記型電腦
IBM PC/AT 及相容的 IBM PC
Page 9
LI3608 快速入門指南 9
IBM 46XX
非 IBM 掃描器模擬 (連接埠 5B)
桌面掃描器模擬 (連接埠 17)
手持式掃描器模擬 (連接埠 9B)
Page 10
10 LI3608 快速入門指南
設定預設值條碼
還原原廠預設值
Enter 鍵條碼 (換行字元)
在掃描資料後新增 Enter 鍵。
新增 ENTER 鍵 (換行字元)
Tab 鍵條碼
在掃描資料後新增 Tab 鍵。
USB 大寫鎖定覆寫
USB - 覆寫大寫鎖定鍵 (啟用)
新增 TAB 鍵
*USB - 不覆寫大寫鎖定鍵 (停用)
Page 11
LI3608 快速入門指南 11

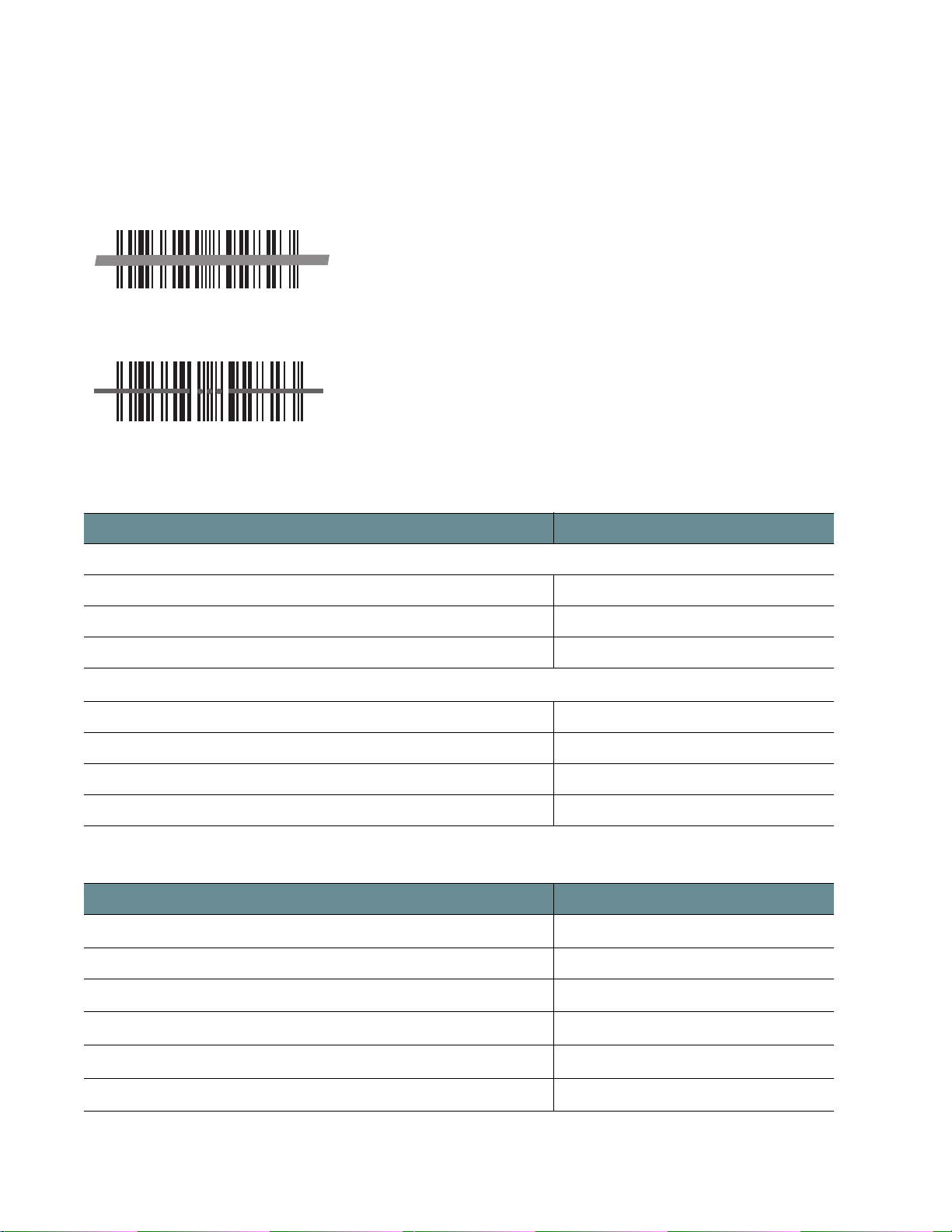

012345
瞄準
讓條碼完全包含在瞄準模式內，以確保條碼位在視野內。
LI3608-SR
LI3608-ER
012345
LED 指示
指示
手持式掃描
掃描器開啟且可以開始掃描，或掃描器未通電 未亮燈
成功解碼條碼 綠色
傳輸錯誤 紅色
免持式 (投影式) 掃描
掃描器未通電 未亮燈
掃描器開啟且可以開始掃描 綠色
成功解碼條碼 瞬間熄燈
傳輸錯誤 紅色
嗶聲器指示
指示 嗶聲器序列
開機 低/中/高音嗶聲
成功解碼條碼 中音嗶聲
LED
偵測到傳輸錯誤；已忽略資料
成功設定參數 高
執行正確的程式設計順序 高
取消
不正確的程式設計順序，或已掃描
條碼 低/高音嗶聲
4
聲拉長低音嗶聲
/低/高/
低音嗶聲
/
低音嗶聲
Page 12
12 LI3608 快速入門指南
疑難排解
問題 可能的原因 可能的解決方法
掃描器未運作。 掃描器未通電。 檢查系統電源。
掃描器已停用。 確認使用正確的主機介面纜線。
掃描器正在解讀條碼，但資料並未傳輸至
主機。
掃描器未解讀條碼。 掃描器未設定條碼類型。 確認掃描器已設定為讀取該掃描條碼
主機未正確顯示掃描的資料。 主機介面並未正確設定。 掃描正確的主機參數條碼。
123Scan
123Scan2 是一個簡單易用的電腦軟體工具，可讓您透過條碼或 USB 纜線迅速輕鬆地自訂掃描器設定。
公用程式功能：
• 裝置組態
• 電子程式設計 (USB 纜線)
2
主機介面並未正確設定。 掃描正確的主機參數條碼。
介面纜線鬆脫。 確定穩固連接所有纜線。
無效的
ADF
規則。 程式設定正確的
類型。
無法辨讀條碼。 確認條碼是否損毀；嘗試掃描相同條
碼類型的測試條碼。
掃描器與條碼之間的距離不正確。 拉近或拉遠掃描器與條碼之間的距離。
地區未正確設定。 選取適當的國家
ADF
規則。
/
地區和語言編碼架構。
• 程式設計條碼
• 資料檢視 – 掃描記錄 (顯示掃描的條碼資料)
• 存取資產追蹤資訊
• 升級韌體與檢視版本說明
• 遠端管理 (SMS 封包產生)
如需詳細資訊，請造訪：www.zebra.com/123Scan。
Page 13
LI3608 快速入門指南 13
法規資訊
本裝置通過 Zebra Technologies Corporation 的認證。
本指南適用型號 LI3608。所有 Zebra 的裝置在設計上都符合其銷售地區的規定和規章，並依規定標示。您可以在下列
網站取得當地語言的翻譯：www.zebra.com/support
未經 Zebra 明確認可，對 Zebra 設備進行任何變更或修改的使用者，可能失去操作本設備的權利。
健康與安全建議
人體工學建議
注意：為了避免發生人體工學傷害或將其潛在風險降至最低，請遵循以下建議。請徵詢您當地的健康與安全經理，確認
您遵守公司的安全計畫，以避免工作傷害。
•
減少或避免重複動作
•
保持自然的姿勢
•
減少或避免過度施力
•
將常用物品放在容易取得之處
•
以正確高度執行工作
•
減少或避免震動
•
減少或避免直接施壓
•
提供可調式的工作區
•
提供足夠的空間
•
提供舒適的工作環境
•
改善工作流程。
。
雷射裝置
第 2 級雷射掃描器使用低功率的可見光二極體。如同面對任何非常明亮的光源 (如太陽)，使用者應避免直視光束。
短暫暴露於第 2 級雷射並不會造成傷害。
注意：若未遵循此文件中的規定，而擅自控制、調整或執行程序，可能會導致危險的雷射光外洩。
標籤註明：
1. 雷射光 - 請勿直視光束，此為第 2 級雷射產品。
2. 注意 - 開啟時會發出第 2 級雷射光。請避免眼睛直視雷射光。
3. 符合 21 CFR1040.10 及 1040.11，除偏差值依據雷射公告 (Laser Notice) 第 50 條公告 (公告日期：2007 年 6 月 24 日)，
和 IEC/EN 60825-1:2014 以外。
LED 安全
依據 IEC 62471:2006 (Ed.1.0) 和 EN 62471:2008，歸類為「豁免級風險群組」(Exempt Risk Group)。
最大脈衝時間：12 毫秒。
Page 14
14 LI3608 快速入門指南

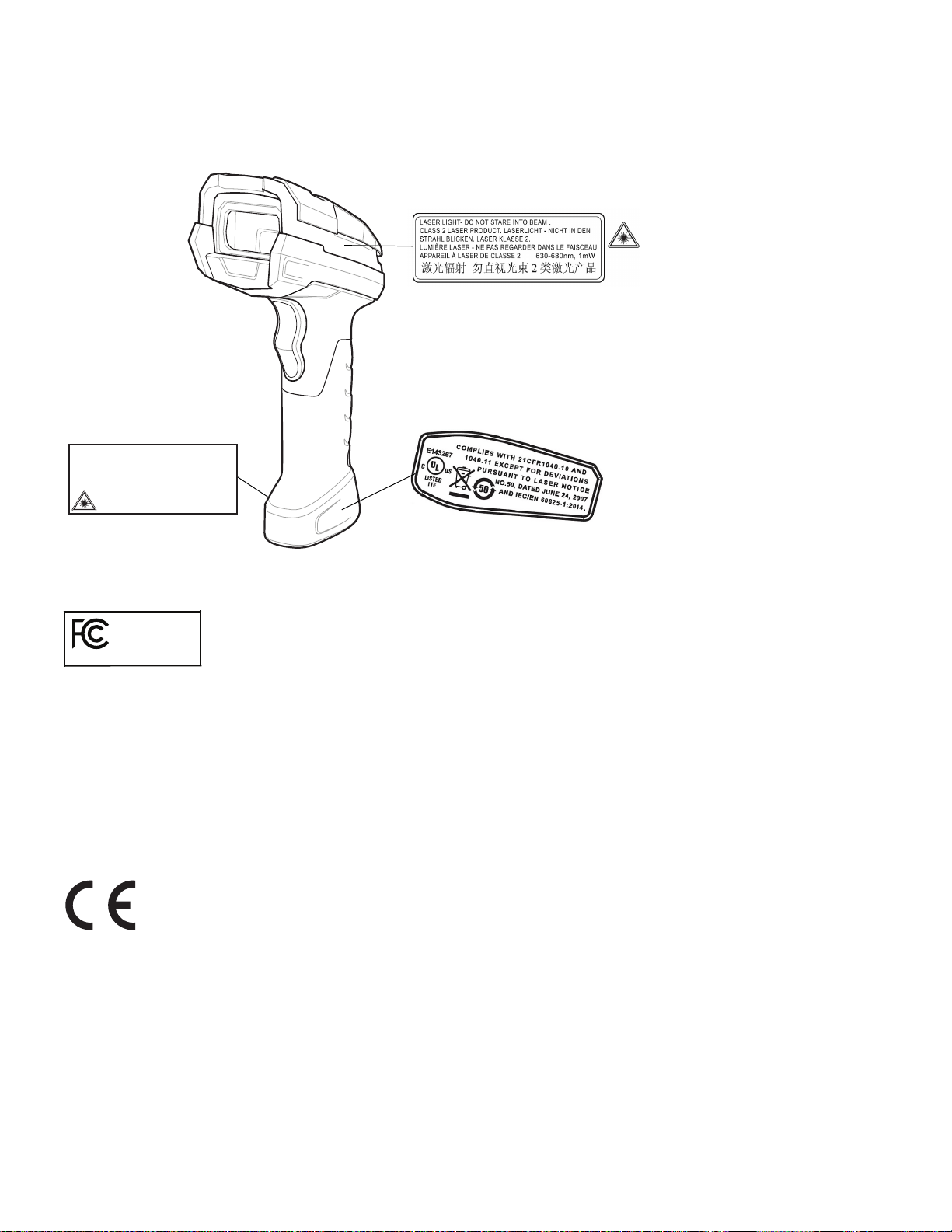

附註：
LI3608-SR - 標籤不適用。
倢䂻峵䶵⚗
)&&㲨䄥
⍔∪⻔⹅㒥戵⏻⸳∎䞷
CAUTION- CLASS 2 LASER LIGHT WHEN OPEN. DO NOT
STARE INTO THE BEAM. AT TENTION- LUMIÉRE LASER
EN CAS D'OUVERTURE. NE PAS REGARDER DANS LE FAISCEAU.
VORSICHT- LASERLICHT KLASSE 2, WENN ABDECKUNG GEÖFFNET.
NICHT IN DEN STRAHL BLICKEN.
ὀព㸸ᡴᔰᰦཬ㚄䬱ኻᩀᰦ᭷ග䗀ᑕ┤㿶ග᮰
無線射頻干擾規定 - FCC
附註：本設備業已通過測試，完全符合 FCC 規章第 15 章關於 Class B 數位裝置的標準。這些限
制的設立目的是在安裝本設備的居家環境中，針對有害干擾提供合理的防護。
本設備會產生、使用、而且能發射無線射頻能量，若未依據指示安裝及使用，則對於無線電通訊
可能造成有害干擾。但即使以特定方式安裝，亦無法保證不會產生干擾。如果本設備確實對無線
電或電視收訊造成有害干擾 (可藉由關閉及開啟設備加以判斷)，我們建議使用者嘗試透過下列其中一項或多項措施進行
更正：
•
改變接收天線的方向或位置
•
增加設備與接收器之間的距離
•
將設備連接至其電路與接受器所連接之電路不同的電源插座
•
諮詢經銷商或經驗豐富的無線電/電視機技師以尋求協助。
無線射頻干擾規定 - 加拿大
CAN ICES-3(B)/NMB-3(B)
標誌和歐洲經濟區 (EEA)
符合性聲明
Zebra 特此聲明本裝置合乎所有適用指令 (2014/30/EU、2014/35/EU 及 2011/65/EU) 的規定。歐盟 《符合標準聲明》
的全文可在下列網際網路位址取得：www.zebra.com/doc 。
Page 15
LI3608 快速入門指南 15
其他國家/地區
日本
(VCCI) -
Class B ITE
韓國
Class B ITE
智利
Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de telecomunicaciones, relativa a
radiaciones electromagnéticas.
電波干擾自主規範協會
警告聲明
(Voluntary Control Council for Interference)
中國
www.zebra.com/contact
烏克蘭
歐亞關稅同盟
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
Page 16
16 LI3608 快速入門指南
廢棄電子電機設備指令 (WEEE)
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщ ат на Zebra за рециклиране.
За информация относно връщането на продукти, моля отидете на адрес www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skončení jejich životnosti vrátit společnosti Zebra k recyklaci. Informace o způsobu
vrácení produktu najdete na webové stránce: www.zebra.com/recycling/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter på:
www.zebra.com/recycling/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden.
Informationen zur Rücksendung von Produkten finden Sie unter www.zebra.com/recycling/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρ έφονται στην Zebra για ανακύκλωση. Για
περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση www.zebra.com/recycling/weee στο Διαδίκτυο.
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return product,
please go to: www.zebra.com/recycling/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean reciclados.
Si desea más información sobre cómo devolver un producto, visite: www.zebra.com/recycling/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote
tagastamise kohta külastage palun aadressi: www.zebra.com/recycling/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja
tuotteen palauttamisesta on osoitteessa www.zebra.com/recycling/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de plus
amples informations sur le retour de produits, consultez : www.zebra.com/recycling/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék
visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a www.zebra.com/recycling/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il
riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: www.zebra.com/recycling/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra “. Daugiau informacijos, kaip
grąžinti gaminį, rasite: www.zebra.com/recycling/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir j
produktu nogādāšanu Zebra, lūdzu, skatiet: www.zebra.com/recycling/weee.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar
tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: www.zebra.com/recycling/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling.
Raadpleeg www.zebra.com/recycling/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat
zwrotu produktów znajdują się na stronie internetowej www.zebra.com/recycling/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre
como devolver o produto, visite: www.zebra.com/recycling/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii
despre returnarea produsului, accesaţi: www.zebra.com/recycling/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie
informácie o vrátení výrobkov nájdete na: www.zebra.com/recycling/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu izdelka
obiščite:www.zebra.com/recycling/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar
produkten finns på www.zebra.com/recycling/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında
bilgi için lütfen şu adresi ziyaret edin: www.zebra.com/recycling/weee.
ānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par
土耳其 WEEE 符合性聲明
EEE Yönetmeligine Uygundur
Page 17
LI3608 快速入門指南 17
製作本表格係為遵守中國 RoHS 規定。
中國 RoHS
Page 18
MN002166A03ZHTW 修訂 A 版 - 2018 年 3 月
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
www.zebra.com
© 2018 ZIH Corp. 及/或其關係企業。所有權利均予保留。ZEBRA 及特殊繪圖風格之斑馬頭是 ZIH
Corp. 的商標，已在全球許多司法管轄區進行註冊登記。所有其他商標為其個別所有人之財產。
