Page 1
LI3608
Lineer Görüntü Tarayıcı
Hızlı Başlangıç Kılavuzu
Page 2
2 LI3608 Hızlı Başlangıç Kılavuzu
Zebra; güvenilirliği, işlevselliği ya da tasarımı geliştirmek için tüm ürünlerinde her türlü değişikliği yapma hakkını saklı
tutar.
Zebra, burada tanımlanan herhangi bir ürünün, devrenin ya da uygulamanın kullanılmasından veya uygulanmasından
kaynaklanan ya da bunlarla bağlantılı hiçbir ürün sorumluluğunu kabul etmemektedir. Zebra ürünlerinin kullanılabileceği
hiçbir ürün birleşim, sistem, cihaz, makine, malzeme, yöntem ya da süreci kapsayan ya da bunlarla ilgili olan hiçbir patent
hakkı ya da patent altında hiçbir lisans açık bir şekilde, zımnen veya hukuki engele bağlı olarak verilmemektedir. Zımni
lisans yalnızca Zebra ürünlerinde bulunan ekipmanlar, devreler ve alt sistemler için söz konusudur.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için şu adresi ziyaret edin: www.zebra.com/warranty.
Sadece Avustralya İçin
Sadece Avustralya İçin. Bu garanti, Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Singapur
068895, Singapur tarafından verilmiştir. Ürünlerimiz, Avustralya Tüketici Yasası kapsamının dışında tutulamayacak
garantilerle birlikte sunulmaktadır. Önemli bir arıza durumunda ürününüzü değiştirebilir veya para iadesi alabilirsiniz,
ayrıca makul şekilde öngörülebilen diğer kayıp ve hasarlar için tarafınıza ödeme yapılabilir. Ürünlerin kalitesi kabul
edilebilir değilse ve kusur, önemli bir arızaya yol açmıyorsa ürünleri tamir ettirebilir veya değiştirebilirsiniz.
Zebra Technologies Corporation Australia'nın yukarıda belirtilen sınırlı garantisi, Avustralya Tüketici Yasası
kapsamında sahip olduğunuz haklara ek olarak sağlanmaktadır. Sorularınız için lütfen +65 6858 0722 numaralı
telefondan Zebra Technologies Corporation'ı arayın. Ayrıca en güncel garanti koşulları için www.zebra.com adresindeki
web sitemizi de ziyaret edebilirsiniz.
Servis Bilgileri
Ekipmanın kullanımıyla ilgili bir sorun yaşarsanız kurumunuzun Teknik veya Sistem Desteğine başvurun. Ekipmanla
ilgili bir sorun varsa destek birimi, www.zebra.com/support adresinden Zebra Global Müşteri Destek Merkezi'ne
başvuracaktır.
Bu kılavuzun en son sürümü için şu adrese gidin: www.zebra.com/support.
Page 3
LI3608 Hızlı Başlangıç Kılavuzu 3
Tarama Penceresi
Tarama Tetikleyicisi
LED
Bipleyici
Intellistand
Forklift Tutucu
Giriş
LI3608 lineer görüntüleyici kusursuz tarama performansını ve gelişmiş ergonomik yapıyı bir araya getirerek hafif bir
lazer tarayıcının sunabileceklerini eşsiz bir performansla sunar, aynı zamanda uzun süreli kullanımlarda konfor ve
kolaylık sağlar.
Özellikler
Aksesuarlar
Page 4
4 LI3608 Hızlı Başlangıç Kılavuzu
Kablo Aksesuarı
1. Konektörün, tarayıcı yüzeyiyle aynı hizaya gelebilmesi için kabloyu tamamen yerleştirin.
2. PH1 tornavida kullanarak metal kilit plakasının vidalarını gevşetin.
3. Kilit plakasını tamamen kilitli konuma kaydırın.
4. PH1 tornavida kullanarak vidaları sıkın (lb cinsinden 5 tork).
Page 5
LI3608 Hızlı Başlangıç Kılavuzu 5
Ana Bilgisayar Arabirimini Bağlama
USB
Dijital tarayıcı ana bilgisayar arabirim türünü otomatik olarak algılar ve varsayılan ayarı kullanır. Varsayılan (*)
gereksinimlerinizi karşılamıyorsa aşağıdan başka bir barkod tarayın.
*USB KLAVYE (HID)
USB CDC ANA BİLGİSAYARI
Page 6
6 LI3608 Hızlı Başlangıç Kılavuzu
USB (devamı)
IBM MASAÜSTÜ USB
IBM EL TİPİ USB
GÖRÜNTÜLEMESİZ SNAPI
USB OPOS EL CİHAZI
GÖRÜNTÜLEMELİ SNAPI
USB CDC ÜZERİNDEN SSI
SIMPLE COM BAĞLANTI NOKTASI EMÜLASYONU
Page 7
LI3608 Hızlı Başlangıç Kılavuzu 7
RS-232
*STANDART RS-232
NIXDORF RS-232 MOD A
ICL RS-232
NIXDORF RS-232 MOD B
Page 8
8 LI3608 Hızlı Başlangıç Kılavuzu
RS-232 (devamı)
FUJITSU RS-232
OPOS/JPOS
Keyboard Wedge
*IBM AT DİZÜSTÜ BİLGİSAYAR
IBM PC/AT ve IBM PC UYUMLU
Page 9
LI3608 Hızlı Başlangıç Kılavuzu 9
IBM 46XX
IBM OLMAYAN TARAYICI EMÜLASYONU (BAĞLANTI NOKTASI 5B)
MASAÜSTÜ TARAYICI EMÜLASYONU (BAĞLANTI NOKTASI 17)
EL TİPİ TARAYICI EMÜLASYONU (BAĞLANTI NOKTASI 9B)
Page 10
10 LI3608 Hızlı Başlangıç Kılavuzu
Varsayılan Barkodları Ayarlama
FABRİKA VARSAYILANLARINI GERİ YÜKLEME
Enter Tuşu Barkodu (Satır Başı/Yeni Satır)
Taranan veriden sonra Enter tuşu ekleyin.
ENTER KARAKTERİ EKLEME (SATIR BAŞI/YENİ SATIR)
Tab Tuşu Barkodu
Taranan veriden sonra Tab tuşu ekleyin.
TAB TUŞU EKLEME
USB - Caps Lock Tuşunu Geçersiz Kılma
USB - CAPS LOCK TUŞUNU GEÇERSİZ KILMA (ETKİN)
*USB - CAPS LOCK TUŞUNU GEÇERSİZ KILMA (DEVRE DIŞI)
Page 11
LI3608 Hızlı Başlangıç Kılavuzu 11
012345
Hedefleme
Barkodun görüş alanı içinde olmasını sağlamak için barkodun tamamını hedef belirleme düzeniyle kapsayın.
LI3608-SR
LI3608-ER
012345
LED Göstergeleri
Gösterge LED
El Tipi Tarama
Tarayıcı açık ve taramaya hazır veya tarayıcıda güç yok Kapalı
Barkod başarıyla okundu Yeşil
İletim hatası Kırmızı
Eller Serbest Tarama (Gösterme)
Tarayıcıda güç yok Kapalı
Tarayıcı açık ve taramaya hazır Yeşil
Barkod başarıyla okundu Kısa bir süre kapalı
İletim hatası Kırmızı
Bipleyici Göstergeleri
Gösterge Bipleme Sırası
Güç verildi Düşük/orta/yüksek bip sesi
Barkod başarılı bir şekilde okundu Orta bip sesi
İletim hatası tespit edildi, veriler yok sayıldı 4 uzun düşük bip sesi
Parametre başarılı bir şekilde ayarlandı Yüksek/düşük/yüksek/düşük bip sesi
Programlama doğru sırayla gerçekleştirildi Yüksek/düşük bip sesi
Hatalı programlama sırası veya
İptal
barkodu tarandı Düşük/yüksek bip
Page 12
12 LI3608 Hızlı Başlangıç Kılavuzu
Sorun Giderme
Sorun Olası Nedenler Olası Çözümler
Tarayıcı çalışmıyor. Tarayıcıda güç yoktur. Sistem gücünü kontrol edin.
Tarayıcı devre dışıdır. Doğru ana bilgisayar arabirim
kablosunun kullanılmasını sağlayın.
Tarayıcı barkodu okuyor ancak veriler ana
bilgisayara iletilmiyor.
Tarayıcı barkodları okunmuyor. Tarayıcı bu barkod türü için
Taranan veriler ana bilgisayarda hatalı
gösteriliyor.
Ana bilgisayar arabirimi doğru
şekilde yapılandırılmamıştır.
Arabirim kablosu gevşektir. Tüm kablo bağlantılarının düzgün
Geçersiz ADF kuralı. Doğru ADF kurallarını programlayın.
programlanmamıştır.
Barkod okunaksızdır. Barkodun bozulmadığından emin
Tarayıcı ve barkod arasındaki
mesafe uygun değildir.
Ana bilgisayar arabirimi doğru
şekilde yapılandırılmamıştır.
Bölge yanlış yapılandırılmıştır. Doğru ülke ve dil kodlama tablosunu
Uygun ana bilgisayar parametresi
barkodlarını tarayın.
yapıldığından emin olun.
Tarayıcının taranan barkod türünü
okumaya programlandığından emin
olun.
olun; aynı barkod türüne ait test
barkodunu taramayı deneyin.
Tarayıcıyı barkoda yaklaştırın veya
uzaklaştırın.
Uygun ana bilgisayar parametresi
barkodlarını tarayın.
seçin.
123Scan
123Scan2, barkod veya USB kablosuyla hızlı ve kolay bir şekilde özel tarayıcı kurulumu yapmanızı sağlayan, kullanımı
kolay ve PC tabanlı bir yazılımdır.
Kullanım İşlevleri:
• Cihaz Yapılandırması
• Elektronik Programlama (USB Kablosu)
• Programlama Barkodları
• Veri Görünümü – Tarama Günlüğü (Taranan Barkod Verilerini Görüntüleme)
• Varlık İzleme Bilgilerine Erişim
• Ürün Yazılımını Güncelleme ve Sürüm Notlarını Görüntüleme
• Uzaktan Yönetim (SMS Paket Oluşturma)
Daha fazla bilgi için şu adresi ziyaret edin: www.zebra.com/123Scan.
2
Page 13
LI3608 Hızlı Başlangıç Kılavuzu 13
Yasal Düzenleme Bilgileri
Bu cihaz Zebra Technologies Corporation tarafından onaylanmıştır.
Bu kılavuz, LI3608 Model Numarası için geçerlidir. Tüm Zebra cihazları, satıldıkları yerlerde geçerli olan kural ve
yönetmeliklere uygun olacak şekilde tasarlanmıştır ve gerektiği gibi etiketlenir. Yerel dildeki çeviriler şu web sitesinden
edinilebilir: www.zebra.com/support.
Zebra ekipmanlarında, Zebra tarafından açıkça onaylanmayan değişiklik ya da düzenlemelerin yapılması, kullanıcının
ekipmanı kullanma iznini geçersiz kılabilir.
Sağlık ve Güvenlik Önerileri
Ergonomiye Yönelik Öneriler
Dikkat: Ergonomiye bağlı yaralanma riskini ortadan kaldırmak ya da en aza indirmek için aşağıdaki önerileri uygulayın.
Çalışanların yaralanmasını önlemek üzere şirketinizde uygulanan güvenlik programlarına bağlı kaldığınızdan emin
olmak için şirketinizin Sağlık ve Güvenlik Yöneticisi'ne danışın.
•
Tekrarlanan hareketleri azaltın ya da yapmayın
•
Doğal duruşunuzu koruyun
•
Uygulanan aşırı kuvveti azaltın ya da aşırı kuvvet uygulamayın
•
Sık kullanılan nesneleri kolay ulaşılabilecek yerlere koyun
•
Çalışma yüksekliğini doğru ayarlayın
•
Titreşimleri azaltın ya da ortadan kaldırın
•
Doğrudan basıncı azaltın ya da ortadan kaldırın
•
Ayarlanabilir iş istasyonları sağlayın
•
Yeterince mesafe bırakın
•
Uygun bir çalışma ortamı sağlayın
•
Çalışma süreçlerini iyileştirin.
Lazer Cihazlar
2. Sınıf lazer tarayıcılarda, düşük güçte görülebilir ışık diyotu kullanılır. Güneş gibi çok parlak diğer ışık kaynaklarında
olduğu gibi lazer ışık demetine de doğrudan bakılmamalıdır. 2. Sınıf lazerlere anlık maruz kalmanın tehlikesiz olduğu
bilinmektedir.
Dikkat: Burada belirtilenler dışındaki kumandaların kullanılması, ayarların yapılması ya da işlemlerin uygulanması, tehlikeli lazer ışığına maruz kalınmasına neden olabilir.
Etiketlerde Yazılı Olanlar:
1. Lazer Işığı - 2. Sınıf Lazer ürünü ışık demetine doğrudan bakmayın.
2. Dikkat - Açıkken 2. Sınıf lazer ışığı yayar. Doğrudan bakmamaya dikkat edin.
3. 24 Haziran 2007 tarihli ve 50 numaralı Lazer Bildirimi ve IEC/EN 60825-1:2014 uyarınca, sapmalar hariç 21
CFR1040.10 ve 1040.11 ile uyumludur.
LED Güvenliği
IEC 62471:2006 (Basım 1.0) ve EN 62471:2008 uyarınca "Muaf Risk Grubu" olarak sınıflandırılmıştır.
Maksimum Darbe Süresi: 12 ms.
Page 14
14 LI3608 Hızlı Başlangıç Kılavuzu

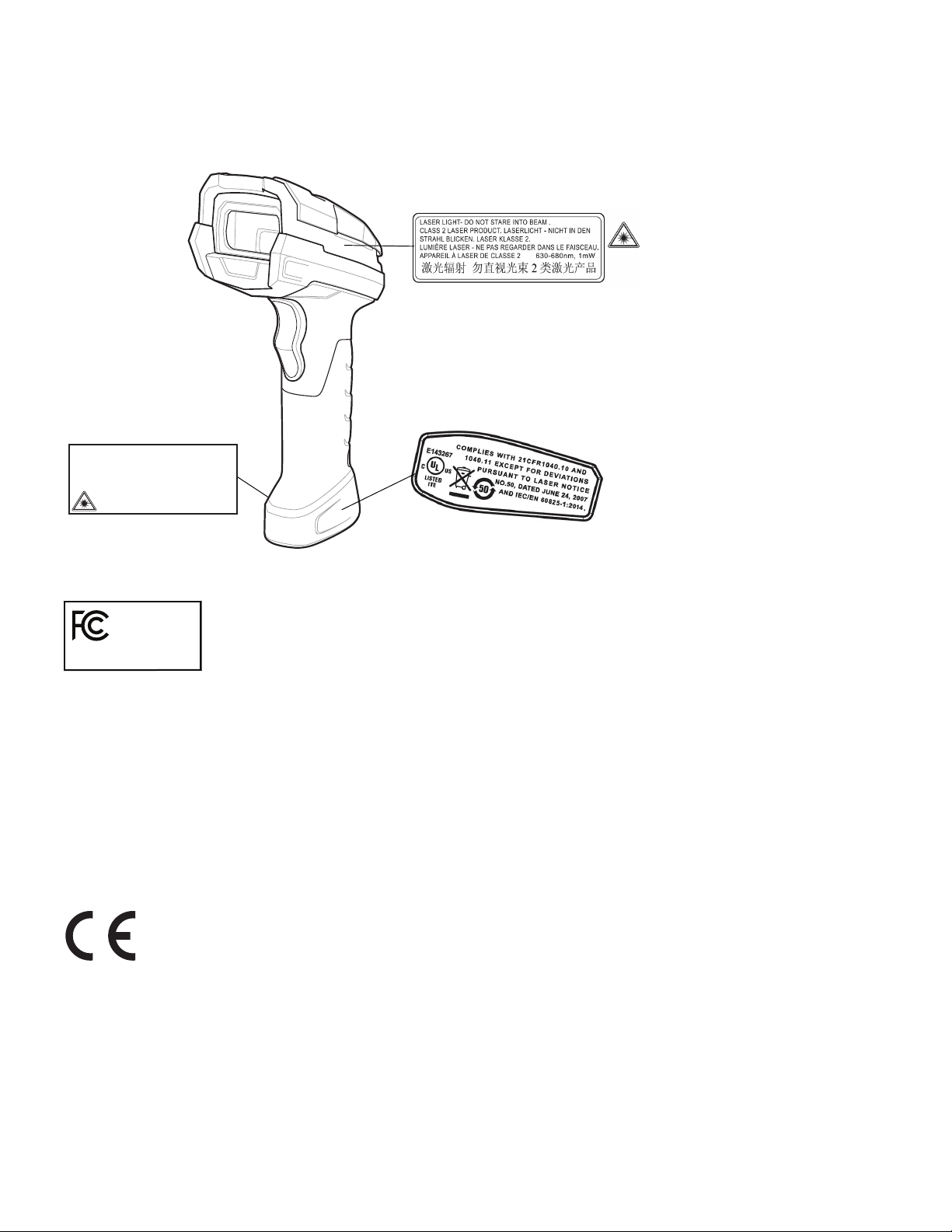

NOT:
LI3608-SR - Etiket, geçerli değildir.
FCC Standartları
ile uyumluluk için
test edilmiştir
EV VEYA OFİS KULLANIMI
İÇİNDİR
CAUTION- CLASS 2 LASER LIGHT WHEN OPEN. DO NOT
STARE INTO THE BEAM. ATTENTION- LUMIÉRE LASER
EN CAS D'OUVERTURE. NE PAS REGARDER DANS LE FAISCEAU.
VORSICHT- LASERLICHT KLASSE 2, WENN ABDECKUNG GEÖFFNET.
NICHT IN DEN STRAHL BLICKEN.
ὀព㸸ᡴᔰᰦཬ㚄䬱ኻᩀᰦ᭷ග䗀ᑕ┤㿶ග᮰
Telsiz Frekansı Parazit Gereksinimleri - FCC
Not: Bu ekipman test edilmiş ve FCC Kuralları'nın 15. Bölümü'nde belirtilen B Sınıfı dijital
cihazların sınırlarına uygun olduğu belirlenmiştir. Bu sınırlar, bir yerleşim alanına kurulum
sırasında oluşabilecek zararlı parazite karşı makul koruma sağlamak amacıyla belirlenmiştir.
Bu ekipman, radyo frekansı enerjisi üretir, kullanır, yayabilir ve talimatlara uygun olarak
kurulmadığında ya da kullanılmadığında, radyo iletişimlerinde zararlı parazitlere neden olabilir. Ancak belirli bir
kurulumda parazit oluşmayacağı garanti edilmez. Bu ekipman, radyo veya televizyon yayınının alınmasını olumsuz
etkileyen parazite neden olursa (bu durum, donanım açılıp kapatılarak belirlenebilir) kullanıcının aşağıdaki önlemlerden
birini veya birkaçını deneyerek paraziti gidermeye çalışması önerilir:
•
Alıcı antenin yönünün veya yerinin değiştirilmesi
•
Ekipman ile alıcı arasındaki mesafenin artırılması
•
Ekipmanın, alıcının bağlı olduğu devreden farklı bir devredeki girişe bağlanması
•
Bayiden veya deneyimli bir radyo/TV teknisyeninden yardım istenmesi.
Telsiz Frekansı Parazit Gereksinimleri - Kanada
CAN ICES-3(B)/NMB-3(B)
İşareti ve Avrupa Ekonomik Alanı (AEA)
Uyumluluk Bildirimi
Zebra, işbu belgeyle bu cihazın ilgili direktifler 2014/30/EU, 2014/35/EU ve 2011/65/EU ile uyumlu olduğunu beyan
eder. AB Uygunluk Beyanı'nın tam metnine şu internet adresinden erişilebilir: www.zebra.com/doc.
Page 15
LI3608 Hızlı Başlangıç Kılavuzu 15
Diğer Ülkeler
Japonya (VCCI) - Gönüllü Parazit Kontrol Konseyi
B Sınıfı ITE
B Sınıfı ITE için Kore Uyarı Beyanı
Şili
Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de telecomunicaciones, relativa a
radiaciones electromagnéticas.
Çin
www.zebra.com/contact
Ukrayna
Avrasya Gümrük Birliği
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
Page 16
16 LI3608 Hızlı Başlangıç Kılavuzu
Elektrikli ve Elektronik Ekipman Atıkları (WEEE)
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщ ат на Zebra за рециклиране. За
информация относно връщането на продукти, моля отидете на адрес www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skončení jejich životnosti vrátit společnosti Zebra k recyklaci. Informace o způsobu
vrácení produktu najdete na webové stránce: www.zebra.com/recycling/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter på:
www.zebra.com/recycling/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden.
Informationen zur Rücksendung von Produkten finden Sie unter www.zebra.com/recycling/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρ έφονται στην Zebra για ανακύκλωση.
Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση www.zebra.com/recycling/weee στο Διαδίκτυο.
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return product,
please go to: www.zebra.com/recycling/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean reciclados.
Si desea más información sobre cómo devolver un producto, visite: www.zebra.com/recycling/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote
tagastamise kohta külastage palun aadressi: www.zebra.com/recycling/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja
tuotteen palauttamisesta on osoitteessa www.zebra.com/recycling/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de plus
amples informations sur le retour de produits, consultez : www.zebra.com/recycling/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék
visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a www.zebra.com/recycling/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il
riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: www.zebra.com/recycling/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „ Zebra “. Daugiau informacijos, kaip
grąžinti gaminį, rasite: www.zebra.com/recycling/weee.
Latviešu:
produktu nogādāšanu Zebra, lūdzu, skatiet: www.zebra.com/recycling/weee.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar
tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: www.zebra.com/recycling/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling.
Raadpleeg www.zebra.com/recycling/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat
zwrotu produktów znajdują się na stronie internetowej www.zebra.com/recycling/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre
como devolver o produto, visite: www.zebra.com/recycling/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii
despre returnarea produsului, accesaţi: www.zebra.com/recycling/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie
informácie o vrátení výrobkov nájdete na: www.zebra.com/recycling/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu izdelka
obiščite:www.zebra.com/recycling/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar
produkten finns på www.zebra.com/recycling/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında
bilgi için lütfen şu adresi ziyaret edin: www.zebra.com/recycling/weee.
ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par
TÜRKİYE WEEE Uyumluluk Bildirimi
EEE Yönetmeliğine Uygundur
Page 17
LI3608 Hızlı Başlangıç Kılavuzu 17
Bu tablo, Çin RoHS gereksinimleri ile olan uyumluluğu göstermek için oluşturulmuştur.
Çin RoHS
Page 18
MN002166A03TR Revizyon A - Mart 2018
Zebra Technologies Corporation
Lincolnshire, IL ABD
www.zebra.com
©2018 ZIH Corp. şirketi ve/veya iştirakleri. Tüm hakları saklıdır. ZEBRA ve stil verilmiş Zebra
kafası, ZIH Corp. şirketinin ticari markalarıdır ve dünya çapındaki birçok yargı merciinde kayıtlıdır.
Diğer tüm ticari markalar, ilgili sahiplerinin mülkiyetindedir.
Loading...
