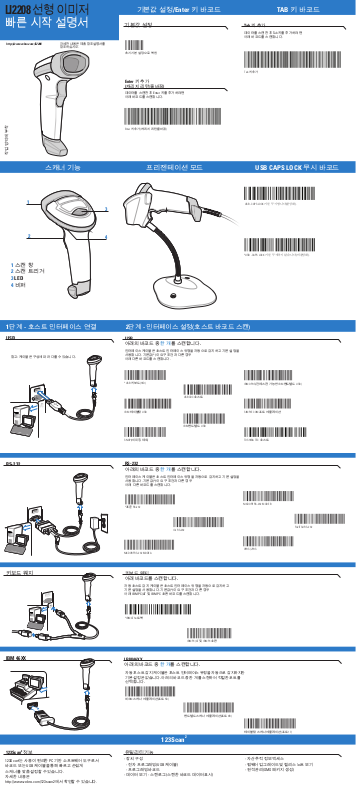

LI2208 선형 이미저
기본값 설정/Enter 키 바코드
TAB 키 바코드
빠른 시작 설명서
http://www.zebra.com/li2208
자세한 내용은 제품 참조 설명서를
참조하십시오.
기본값 설정
초기 기본 설정으로 복원
Enter 키 추가
(캐리지 리턴/줄바꿈)
데이터를 스캔한 후 Enter 키를 추가하려면
아래 바코드를 스캔합니다.
Enter 키 추가(캐리지 리턴/줄바꿈)
Tab 키 추가
데이터를 스캔한 후 Tab 키를 추가하려면
아래 바코드를 스캔합니다.
Tab 키 추가
작업 영역에 부착작업 영역에 부착
1
2
스캐너 기능
프리젠테이션 모드
USB CAPS LOCK 무시 바코드
USB - CAPS LOCK 키를 무시합니다(활성화).
3
4
*USB - CAPS LOCK 키를 무시하지 않습니다(비활성화).
1 스캔 창
2 스캔 트리거
3 LED
4 비퍼
1단계 - 호스트 인터페이스 연결
USB
참고: 케이블은 구성에 따라 다를 수 있습니다.
2단계 - 인터페이스 설정(호스트 바코드 스캔)
USB
아래의 바코드 중 한 개를 스캔합니다.
인터페이스 케이블은 호스트 인터페이스 유형을 자동으로 감지하고 기본 설정을
사용합니다. 기본값(*)이 요구 조건과 다른 경우
아래 다른 바코드를 스캔합니다.
RS-232
*USB 키보드(HID)
USB CDC 호스트
IBM 테이블탑 USB
IBM 핸드헬드 USB
SNAPI(이미징 제외)
RS-232
아래의 바코드 중 한 개를 스캔합니다.
인터페이스 케이블은 호스트 인터페이스 유형을 자동으로 감지하고 기본 설정을
사용합니다. 기본값(*)이 요구 조건과 다른 경우
아래 다른 바코드를 스캔합니다.
IBM OPOS(전체 스캔 가능한 IBM 핸드헬드 USB)
SIMPLE COM 포트 에뮬레이션
TOSHIBA TEC 호스트
키보드 웨지
*표준 RS-232
NIXDORF RS-232 MODE B
FUJITSU RS-232
ICL RS-232
OPOS/JPOS
NIXDORF RS-232 MODE A
키보드 웨지
아래 바코드를 스캔합니다.
자동 호스트 감지 케이블은 호스트 인터페이스 유형을 자동으로 감지하고
기본 설정을 사용합니다. 기본값(*)이 요구 조건과 다른 경우
아래 IBM PC/AT 및 IBM PC 호환 바코드를 스캔합니다.
IBM 46XX
*IBM AT 노트북
IBM PC/AT 및 IBM PC 호환
IBM 46XX
아래의 바코드 중
자동 호스트 감지 케이블은 호스트 인터페이스 유형을 자동으로 감지하지만
기본 설정은 없습니다. 아래의 바코드 중 한 개를 스캔하여 적절한 포트를
선택합니다.
비IBM 스캐너 에뮬레이션(포트 5B)
한 개
를 스캔합니다.
핸드헬드 스캐너 에뮬레이션(포트 9B)
123Scan2 정보
123Scan2는 사용이 편리한 PC 기반 소프트웨어 도구로서
바코드 또는 USB 케이블을 통해 빠르고 손쉽게
스캐너를 맞춤 설정할 수 있습니다.
자세한 내용은
http://www.zebra.com/123scan2에서 확인할 수 있습니다.
123Scan
2
유틸리티 기능
- 장치 구성
- 전자 프로그래밍(USB 케이블)
- 프로그래밍 바코드
- 데이터 보기 - 스캔 로그(스캔한 바코드 데이터 표시)
테이블탑 스캐너 에뮬레이션(포트 17)
- 자산 추적 정보 액세스
- 펌웨어 업그레이드 및 릴리스 노트 보기
- 원격 관리(SMS 패키지 생성)
LI2208
선형 이미저
Дане обладнання
№1057, № 2008 на обмеження щодо
використання деяких небезпечних речовин в електричних та електронних пристроях.
부착
스캐닝
조준
작업 영역에
지나친 손목 꺾임 주의
지나친 손목
꺾임 주의
012345 012345
권장 사용 설명서 - 올바른 자세
구부리기 주의
구부리기 주의
비퍼 설명 LED 설명
팔 올리기 주의
팔 올리기 주의
설명
비퍼 순서
전원 켜기 저음/중음/고음으로 울림
고음으로 짧게 울림바코드가 디코딩됨
전송 오류가 감지됨, 데이터가 무시됨
저음으로 길게 4번 울림
고음/저음/고음/저음으로 울림성공적인 매개 변수 설정
프로그래밍 순서가 올바르게 수행됨 고음/저음으로 울림
프로그래밍 순서가 잘못 수행되거나
저음/고음으로 울림
취소 바코드가 스캔됨
스캐너가 작동하지 않음
스캐너가 켜져 있고 스캔 대기 중에 있거나 스캐너에 전력이 공급되지 않음
바코드가 성공적으로 디코딩됨
전송 오류
스캐너에 전력이 공급되지 않음
스캐너가 스캔 대기 중에 있음
바코드가 성공적으로 디코딩됨
전송 오류
문제 해결
스캐너가 바코드를 디코딩하지 않음
핸드헬드 스캐닝
설명 LED 표시등
꺼짐
녹색
빨간색
핸즈프리(프레젠테이션) 스캐닝
꺼짐
녹색
잠시 꺼짐
빨간색
현지 연락처:
스캐너에 전력이 공급되지 않음
스캐너가 비활성화됨
시스템 전원을 확인합니다.
올바른 호스트 인터페이스 케이블이
사용되었는지 확인합니다.
스캐너에서 바코드를 디코딩하지만 데이터가 호스트에 전송되지 않음
호스트 인터페이스가 올바르게 구성되지 않음
인터페이스 케이블 연결이 느슨함
Zebra는 제품의 안정성, 기능, 디자인을 향상하기 위해 제품을 변경할 권리가 있습니다.
Zebra는 본 설명서에 언급된 애플리케이션이나 제품, 회로 또는 애플리케이션의 사용과
관련되어 발생되는 제품상 문제에 대해 어떠한 책임도 없습니다. 명시적/묵시적 표현, 금반언의
규칙, Zebra 제품이 사용되는 제반 공정, 시스템, 장치, 기계, 자재, 방식, 또는 이러한 요소가
결합된 것과 관련된 특허권이나 특허 등에 따라 어떠한 사용권도 허가되지 않습니다. 묵시적
사용권은 Zebra 제품에 포함된 장비, 회로, 하위 시스템에 한해서만 적용됩니다.
전원 공급 장치
에서 승인한 UL 인증 ITE(IEC/EN 60950-1, SELV) 전원 공급 장치(전기 정격: 주변 온도 최대 40°C
이상의 환경에서 5Vdc 출력 및 최소 850mA)만 사용하십시오. 대체 전원 공급 장치를 사용하면
본 장비에 대한 승인이 무효화되고 위험할 수 있습니다.
보증
Zebra 하드웨어 제품 보증서 전문을 보려면 다음 웹 사이트를 방문하십시오.
http://www.zebra.com/warranty.
호주만 해당:
이 보증서는 Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Singapore 068895, Singapore.
호주 소비자 보호법에 따라 Zebra의 제품에는 반드시 보증서가 첨부됩니다. 심각한 고장의 경우 교체 또는
환불받을 수 있으며 기타 합당하게 예측 가능한 손실 또는 손상에 대해서는 보상을 받을 수 있습니다. 또한
제품이 허용 가능한 품질을 충족하지 못하고 심각한 고장을 야기하지 않는 경우 상품을 수리하거나 교환할
수 있습니다. Zebra Technologies Corporation Australia의 유한 보증은 위에 명시된 모든 권리 외에도 호주
소비자 보호법에 따른 구제책을 보증합니다. 문의 사항이 있는 경우 Zebra Technologies Corporation
Australia(+65 6858 0722)에 전화 주십시오. 최근에 업데이트된 보증 조건을 확인하려면 웹 사이트 http://www.zebra.com/를 방문하십시오.
서비스 정보
장비 사용에 문제가 발생할 경우 관련 기술 또는 시스템 지원 센터에 문의하십시오. 장비에 문제가 있는
경우 Zebra 글로벌 고객 지원 센터
http://www.zebra.com/support에서 문의하십시오.
본 설명서의 최신 버전은 http://www.zebra.com/support에서 확인하실 수 있습니다.
전기 전자 폐기물 지침(WEEE: Waste Electrical and Electronic Equipment)
English: For EU Customers: All products at the end of their life must be returned to Zebra for
recycling. For information on how to return product, please go to: http://www.zebra.com/weee.
Bulgarish: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се
връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля
отидете на адрес: http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit
spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce:
http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent.
Læs oplysningerne om returnering af produkter på: http://www.zebra.com/ weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum
Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten
finden Sie unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να
επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την
επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο Διαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise
eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun
aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al
final de su ciclo de vida para que sean reciclados. Si desea más información sobre cómo
devolver un producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être
retournés à Zebra pour recyclage. Pour de plus amples informations sur le retour de produits,
consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita
devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità
di restituzione, visitare il seguente sito Web: http://www.zebra.com /weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra
otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet:
http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti
utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite:
http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni
újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért
látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu
jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott,
jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar
Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor
meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji nale¿y zwróciæ do
firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajduj¹ siê na stronie
internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra
para reciclagem. Para obter informações sobre como devolver o produto, visite:
http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie
returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi:
http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti
vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na:
http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra
za reciklažo. Za informacije o vraèilu izdelka obišèite: http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi
Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa
http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till
Zebra för återvinning. Information om hur du returnerar produkten finns på
http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade
edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin:
http://www.zebra.com/weee.
적절한 호스트 매개 변수
바코드를 스캔합니다.
케이블이 모두 제대로 꽂혀 있는지
확인합니다.
스캐너가 해당 바코드 유형으로 설정되지 않음
바코드를 읽을 수 없음
스캐너와 바코드간 간격 잘못됨
스캔된 데이터가 호스트에 잘못 표시됨
호스트 인터페이스가 올바르게 구성되지 않음
규정 정보
본 장치는 Zebra Technologies 회사인 Symbol Technologies, Inc.로 승인을 받았습니다.. 본 설명서는 모델
번호 LI2208에 적용됩니다. 모든 Zebra 장치는 판매 지역의 규칙과 규격에 적합하게 제작되었으며 필요한
인증 마크가 부착되어 있습니다. 현지 언어로 번역된 문서는 http://www.zebra.com/support에서 확인할 수
있습니다.
Zebra의 명시적 승인 없이 장비를 변형 또는 개조한 경우, 사용자의 장비 작동 권한이 박탈될 수 있습니다.
건강 및 안전 권장 사항
인체공학적 권장 사항
주의: 아래 권장 사항을 따르면 인체 부상 위험을 예방하거나
최대한 줄일 수 있습니다. 현지 건강 및 안전 관리자와 상담을 통해,
회사 안전 방침을 제대로 지키는지 확인하여
작업자 부상을 예방하십시오.
• 반복되는 동작은 피하거나 줄이십시오.
• 편안한 자세를 유지하십시오.
• 과도한 힘은 피하거나 줄이십시오.
• 자주 사용하는 물건은 주변에 두십시오.
• 올바른 높이에서
• 진동은 피하거나 줄이십시오.
• 직접적인 압력은 피하거나 줄이십시오.
• 조절식 작업대를 준비해두십시오.
• 여유 공간을 충분히 확보하십시오.
• 적합한 작업 환경을 조성하십시오.
• 작업 절차를 개선하십시오.
LED 안전
IEC 60825-1:2001 (Ed.1.2) & IEC 62471:2006 (Ed.1.0);EN 62471:2008을 준수합니다.
LED 출력
이 장치는 발광 및 조준용 LED가 두 개 내장되어 있습니다.
조준/조명:
광학 출력: 0.87mW
펄스 지속: 연속
방출 파장: 590-650nm
특정한 광학 장비(예: 소형 확대경, 확대경, 현미경)를 사용하여 LED 출력을 보는 것은
눈에 위험할 수 있습니다.
주의: 본 문서에 언급되지 않은 조작 및 개조 작업, 절차 등을 수행하면
위험한 LED 광선 누출이 발생할 수 있습니다.
이 구멍에서 LED 조명이 나옵니다.
작업을 수행하십시오.
스캐너가 현재 스캔 중인 바코드 유형을
읽도록 프로그래밍되었는지 확인합니다.
바코드 손상 여부를 확인합니다.
테스트용 바코드를 스캔합니다.
스캐너와 바코드 간격을 좀 더 가까이 하거나
떨어뜨립니다.
적절한 호스트 매개 변수 바코드를 스캔합니다.
무선 주파수 간섭 요구 조건 - FCC
참고: 본 장비는 FCC 규정 제 15조의 Class B 디지털 장비 관련 규제
사항에 따라 검사되었으며, 이에 부합하는 것으로 판정된
제품입니다. 이러한 규제는 주거 환경에서 사용할 때 발생하는
유해한 전자파 간섭으로부터 보호하기 위해 마련되었습니다.
가정 또는 사무용
본 장비는 무선 주파수 에너지를 생성, 사용, 방사하는 제품이므로
지침 설명서에 따라 설치 및 사용하지 않을 경우 유해한 무선 통신 전파 장애를 유발할 수 있습니다.
그러나, 특정 방식으로 설치를 하더라도 전자파 간섭이 완전히 방지되는 것은 아닙니다. 이 장비가
라디오나 텔레비전 수신과 유해한 간섭을 일으키는 경우 다음 방법 중 하나로 간섭을 수정해 보십시오.
간섭 발생 여부는 장비를 껐다가 켜는 방법으로 확인할 수 있습니다.
• 수신 안테나의 방향이나 위치를 바꿉니다.
• 수신기와 장비 사이 거리를 넓힙니다.
• 수신기와 장비를 서로 다른 단자에 꽂으십시오.
• 판매점이나 라디오/TV 전문 기술자의 도움을 받습니다.
FCC 표준 준수
테스트 완료
무선 주파수 간섭 요구 조건 – 캐나다
본 Class B 디지털 장치는 캐나다의 ICES-003을 준수합니다.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
마크 및 EEA(유럽 경제 지역)
준수 선언
Zebra는 본 문서를 통해 이 장비가 적용되는 모든 Directive인 2014/30/EU, 2014/35/EU 및 2011/65/EU
를 준수함을 선언합니다. 유럽연합 적합성 선언서(EU Declaration of Conformity)는
http://www.zebra.com/doc에서 확인하실 수 있습니다.
기타 국가
일본(VCCI) - 전자파장해 자주규제협의회
Class B ITE
B
Class B ITE 한국 경고문
우크라이나
відповідає вимогам технічного регламенту
중국 RoHS
이 표는 중국 RoHS 요구 조건에 따라 작성되었습니다.
(부품)
金属部件
(금속 부품)
电路模块
(회로 모듈)
电缆及电缆组件
(케이블 및 케이블 어셈블리)
塑料和聚合物部件
(플라스틱 및 폴리머 부품)
光学和光学组件
(광학 및 광학 구성 요소)
电池
(배터리)
本表格依据SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。
(企业可在此处，根据实际情况对上表中打“×”的技术原因进行进一步说明。）
This table was created to comply with China RoHS requirements.
http://www.motorola.com/ds6878
有害物质
汞 镉 六价铬
铅
(Pb) (Hg)
X O O O O O
X
O
O
O O O
O O O O OO
X
O O
O
O
(Cr (VI))
(Cd)
O O O O
O
O
多溴联苯
(PBB) (PBDE)
O O
O O
O O O
•
50
多溴二苯醚部件名称
터키의 WEEE 준수 선언
EEE Yönetmeliine Uygundur
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
Zebra와 얼룩말 머리 그래픽은 전 세계의 많은 관할 지역에서 사용되는 ZIH
Corp.의 등록 상표입니다. 기타 모든 상표는 해당 소유자의 재산입니다.
©2017 Symbol Technologies LLC, Zebra Technologies Corporation의 자회사입니다.
All rights reserved.
72E-170536-03KO 개정판 A 2017년 3월
LI2208 선형 이미저
Loading...
