LS/DS3408
Varianti
Guida di avvio rapido
http://www.zebra.com/ls3408
http://www.zebra.com/ds3408
AFFIGGERE NELL’AREA DI LAVOROAFFIGGERE NELL’AREA DI LAVORO
Per informazioni dettagliate,
consultare la Guida di riferimento
3
Lettore Laser
(ER, FZ)
Scanner Digitali
(DS)
1
2
4

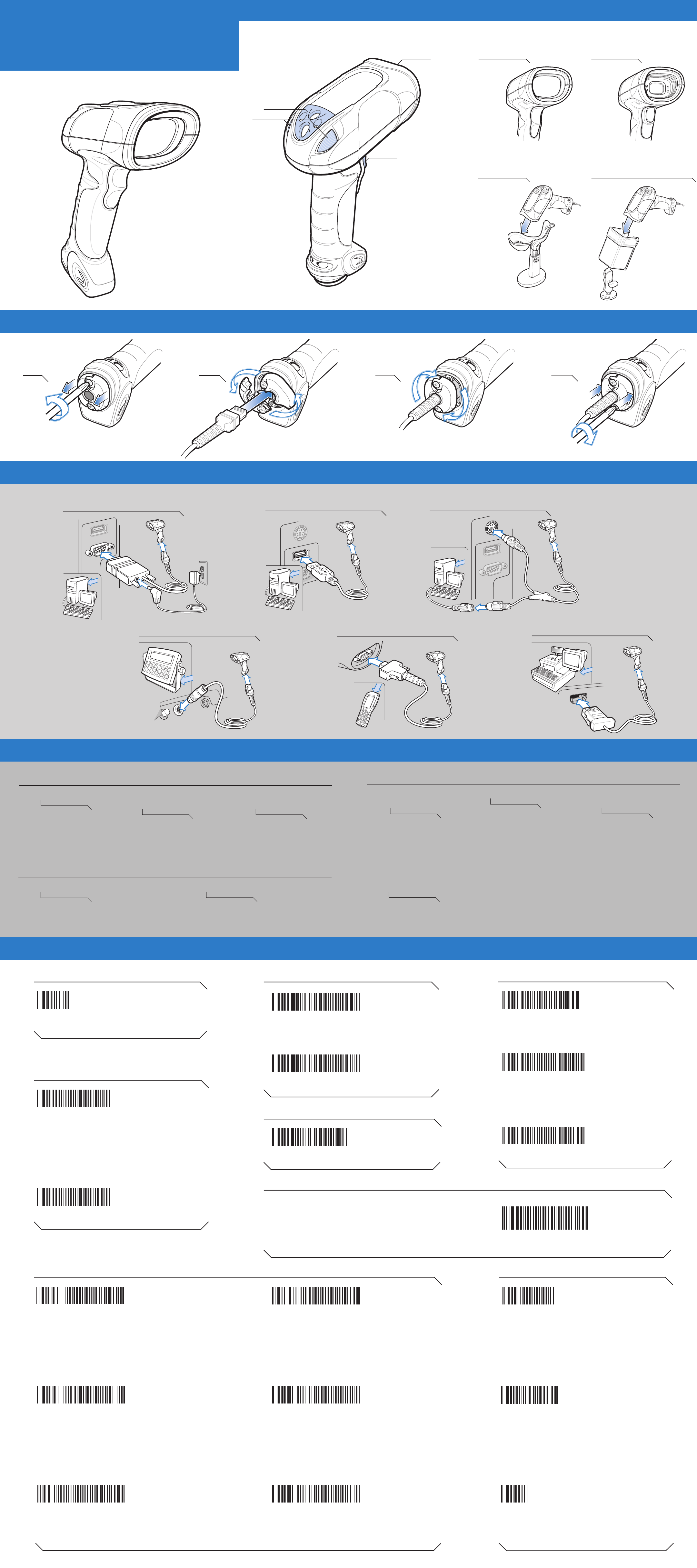

Accessori
IntelliStand Supporto per carrelli elevatori
1 Piastra di sospensione
2 Indicatori LED
3 Finestra di scansione
4 Grilletto di scansione
CAVO DI COLLEGAMENTO
1
2
3
4
INTERFACCE HOST
Nota: i cavi possono variare a seconda della configurazione
RS-232
USB
Emulazione tastiera
Scanner non funzionante
Scanner non alimentato
Verificare l'alimentazione del
sistema; assicurarsi che la
sorgente di alimentazione, se
necessaria, sia collegata
Emulazione scanner
Cavo di interfaccia utilizzato non
corretto
Assicurarsi di utilizzare il cavo
di interfaccia corretto
RISOLUZIONE DEI PROBLEMI
I cavi di interfaccia/alimentazione
sono allentati
Verificare che i cavi siano
saldamente connessi
Emulazione penna ottica
Scanner non decodifica il codice a barre
Distanza errata tra scanner e
codice a barre
Assicurarsi che lo scanner sia
programmato per effettuare la
lettura del tipo di codice a barre
di cui si sta eseguendo la scansione
Codice a barre non leggibile
Assicurarsi che il codice a barre sia
chiaramente leggibile; eseguire una
scansione di un codice a barre
campione del medesimo tipo
IBM 46XX
Scanner non programmato per il tipo
di codice a barre
Avvicinare o allontanare lo
scanner dal codice a barre
Decodifica del codice a barre in corso. Trasmissione dati all'host non riuscita
Scanner non programmato per l'interfaccia host corretta
Verificare i parametri host dello scanner
o modificare le opzioni
Cavo di interfaccia allentato
Verificare che i cavi siano saldamente connessi
LS/DS3408 PROGRAMMAZIONE CODICI A BARRE
Impostazione predefinita
IMPOSTAZIONE PREDEFINITA
Tipi host IBM 46XX
PORTA 5B
Dati raccolti visualizzati in maniera errata su host
Scanner non programmato per l'interfaccia host corretta
Verificare i parametri host dello scanner o modificare le opzioni
Tipi host emulazione penna ottica
PENNA OTTICA SYMBOL
Tipi host USB
EMULAZIONE TASTIERA HID
USB PORTATILE IBM
PORTA 9B
Tipi host emulazione tastiera
COMPATIBILE PC/AT IBM e PC IBM
Livello
Il grilletto a puntamento automatico è la modalità predefinita (il reticolo di puntamento laser
rosso si attiva automaticamente quando lo scanner digitale rileva il movimento). Dopo 2 secondi
di inattività, il reticolo di puntamento laser rosso si disattiva automaticamente. Per disattivare
l'impostazione predefinita, eseguire la scansione del livello sottostante per attivare il reticolo
di puntamento laser rosso e l'elaborazione della decodifica alla pressione del grilletto.
L'elaborazione della decodifica continua fino alla decodifica del codice a barre, il rilascio
del grilletto o il timeout della sessione di decodifica.
ATTIVARE CONVERSIONE A CODICE 39
DISATTIVARE CONVERSIONE A CODICE 39
Livello (00h)
Tipi host RS-232 Tasto Invio (a capo/nuova riga)
STANDARD RS-232
ICL RS-232
NIXDORF RS-232 MODALITÀ B
FUJITSU RS-232
OPZIONI DI SCANSIONE
<DATA><SUFFIX>
NIXDORF RS-232 MODALITÀ A
OPOS/JPOS
IMMETTERE

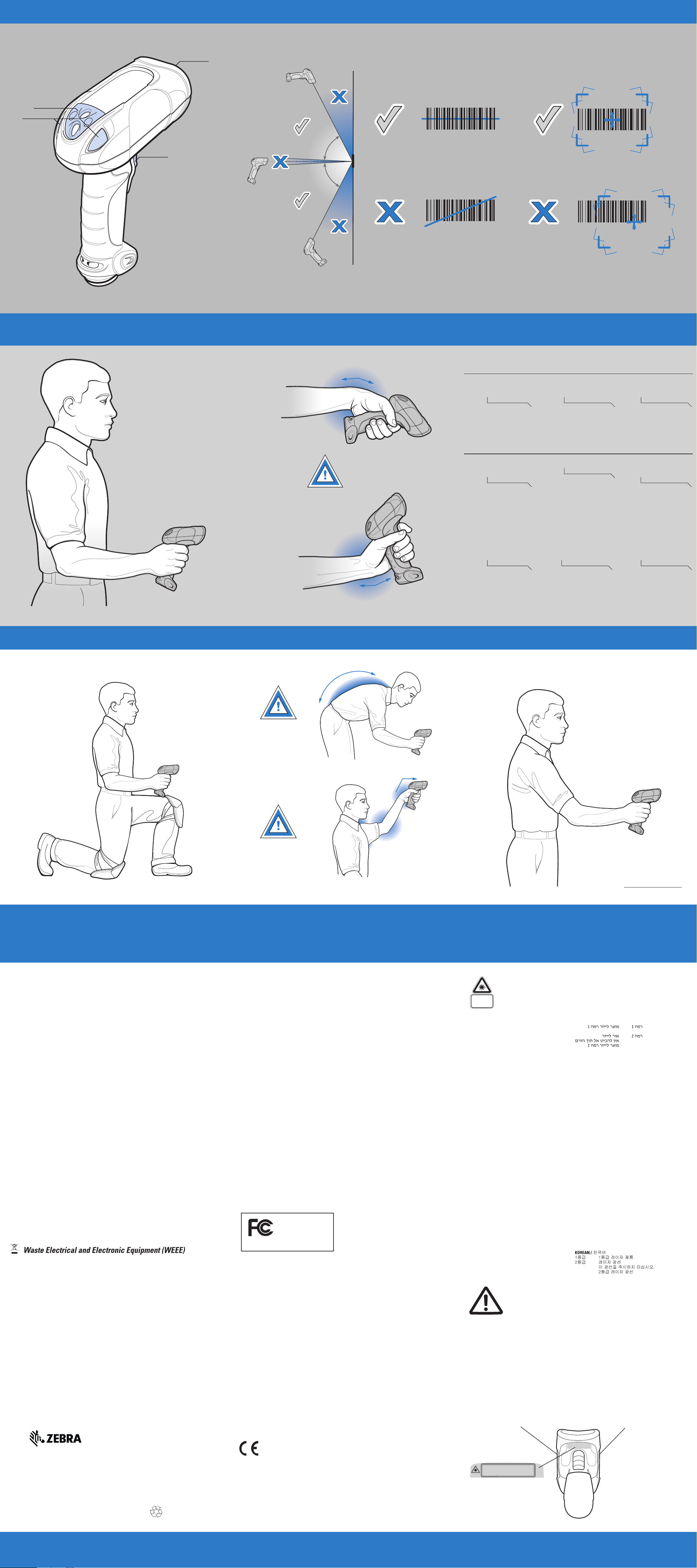

POSIZIONI OTTIMALI DI SCANSIONE
Puntamento Scanner digitali
3
Lettore laser
(ER, FZ)
(DS)
1
2
012345
012345
4
1 Piastra di sospensione
2 Indicatori LED
3 Finestra di scansione
012345
012345
4 Grilletto di scansione
POSIZIONE OTTIMALE ERETTA
DEL CORPO
ALTERNARE MANO SINISTRA E MANO DESTRAALTERNARE MANO SINISTRA E MANO DESTRA
SI CONSIGLIA DI FARE PAUSE E DI NON EFFETTUARE OPERAZIONI RIPETITIVESI CONSIGLIA DI FARE PAUSE E DI NON EFFETTUARE OPERAZIONI RIPETITIVE
EVITARE DI CREARE ANGOLI ESTREMI
CON IL POLSO
EVITARE DI CREARE
ANGOLI ESTREMI
CON IL POLSO
INDICAZIONI SONORE
Utilizzo standard
Segnale acustico
basso/medio/acuto
Accensione
Scansione menu parametri
Segnale acustico
acuto/basso/acuto/basso
Impostazione parametri
riuscita
Segnale acustico acuto
e breve
Segnale acustico acuto/basso
Codice a barre
decodificato [se il
segnale acustico di
decodifica è attivato]
Eseguita sequenza di
programmazione corretta
4 segnali acustici lunghi
e di tono basso
Rilevato errore di
trasmissione; dati
ignorati
Segnale acustico
basso/acuto
Sequenza di
programmazione non
corretta o eseguita
scansione di codice
a barre 'Cancel'
Posizione ottimale del corpo
per la scansione
in basso
POSIZIONE OTTIMALE DEL CORPO
Indicazioni LED
Off
Scanner acceso e pronto
all'uso o scanner non
alimentato
Posizione ottimale del corpo per
la scansione su intervallo
esteso
Verde
Decodifica del codice
a barre riuscita
Rosso
Errore di trasmissione
AFFIGGERE NELL’AREA DI LAVOROAFFIGGERE NELL’AREA DI LAVORO
ALTERNARE IL GINOCCHIO
SINISTRO E DESTRO
EVITARE DI PIEGARSI
EVITARE DI SPORGERSI
Contatto locale:
LS/DS3408
Zebra si riserva il diritto di apportare modifiche a qualsiasi prodotto per
migliorarne l'affidabilità, il funzionamento o il design. Zebra non si assume
alcuna responsabilità derivante da o collegata all'applicazione o utilizzo di
qualsiasi prodotto, circuito o applicazione descritti nel presente documento.
Non viene concessa alcuna garanzia espressa o implicita, preclusiva o d'altro
tipo ai sensi dei diritti di proprietà intellettuale secondo quanto previsto da
qualsiasi diritto di brevetto o brevetto relativo a qualsiasi combinazione,
sistema, apparecchio, macchina, materiale, metodo o processo in cui
possano essere utilizzati i prodotti Zebra. Una licenza implicita è concessa a
copertura soltanto di apparecchiature, circuiti e sottosistemi contenuti nei
prodotti Zebra.
Zebra e l'immagine della testa di zebra sono marchi registrati di ZIH Corp. Il
logo di Symbol è un marchio registrato di Symbol Technologies, Inc., una
società Zebra Technologies. Gli altri nomi di prodotti menzionati nel presente
manuale possono essere marchi o marchi registrati di proprietà dei rispettivi
titolari e vengono qui riconosciuti come tali.
Garanzia
Per consultare il testo completo del certificato di garanzia relativo ai prodotti
hardware Zebra, visitare la pagina Web all'indirizzo:
http://www.zebra.com/warranty.
Informazioni relative all'assistenza
In caso di problemi con l'apparecchiatura, contattare il servizio di assistenza
tecnica o di assistenza ai sistemi presente in sede. In caso di problemi, il
servizio contatterà a sua volta il Zebra Support all'indirizzo:
http://www.zebra.com/support.
Per consultare la versione più recente di questa guida, visitare il sito Web:
http://www.zebra.com/support.
Alimentatore
Utilizzare ESCLUSIVAMENTE uno dei modelli elencati, tipo n. 50-14000, o
PWRS-14000, alimentatore con spina diretto, contrassegnato Classe 2 o LPS,
o SELV, con uscita nominale di 5 Vcc, 850 m A (IEC 60950-1). L'utilizzo di
un'alimentazione di altro tipo annulla qualsiasi approvazione assegnata a
questo dispositivo e potrebbe risultare pericoloso.
