Zanussi ZOB 562 XL User Manual

Instrukcja

obsługi

Информация

для

пользова теля

Piekarnik do

zabudowy

Встроенный

духовой

шкаф

ZOB 562

electrolux

Dziękujemy za zakup produktu naszej firmy

yczymy Państwu wiele satysfakcji z dokonanego wyboru. Wierzymy, że dzięki korzyściom płynącym z użytkowania tego sprzętu dołączą Państwo do stale powiększającego się grona zadowolonych klientów, a podczas następnych zakupów wybiorą Państwo również produkty z naszej oferty.

Prosimy o uważne zapoznanie się z instrukcją obsługi. Zalecamy przechowywanie jej przez cały okres eksploatacji urządzenia oraz przekazanie podczas ewentualnej zmiany właściciela.

electrolux

Spis treści

Ostrzeżenia i ważne informacje dotyczące bezpieczeństwa ............................. 5

Opis urządzenia .................................................................................................6

Pokrętła sterowania............................................................................................ 7

Przed pierwszym użyciem piekarnika ................................................................9

Zegar elektryczny ............................................................................................ 10

Korzystanie z piekarnika .................................................................................. 15

Tabela pieczenia .............................................................................................. 19

Konserwacja i czyszczenie.............................................................................. 21

Co zrobić, jeśli urządzenie nie działa prawidłowo............................................. 26

Dane techniczne ..............................................................................................27

Instrukcje dla instalatora.................................................................................. 28

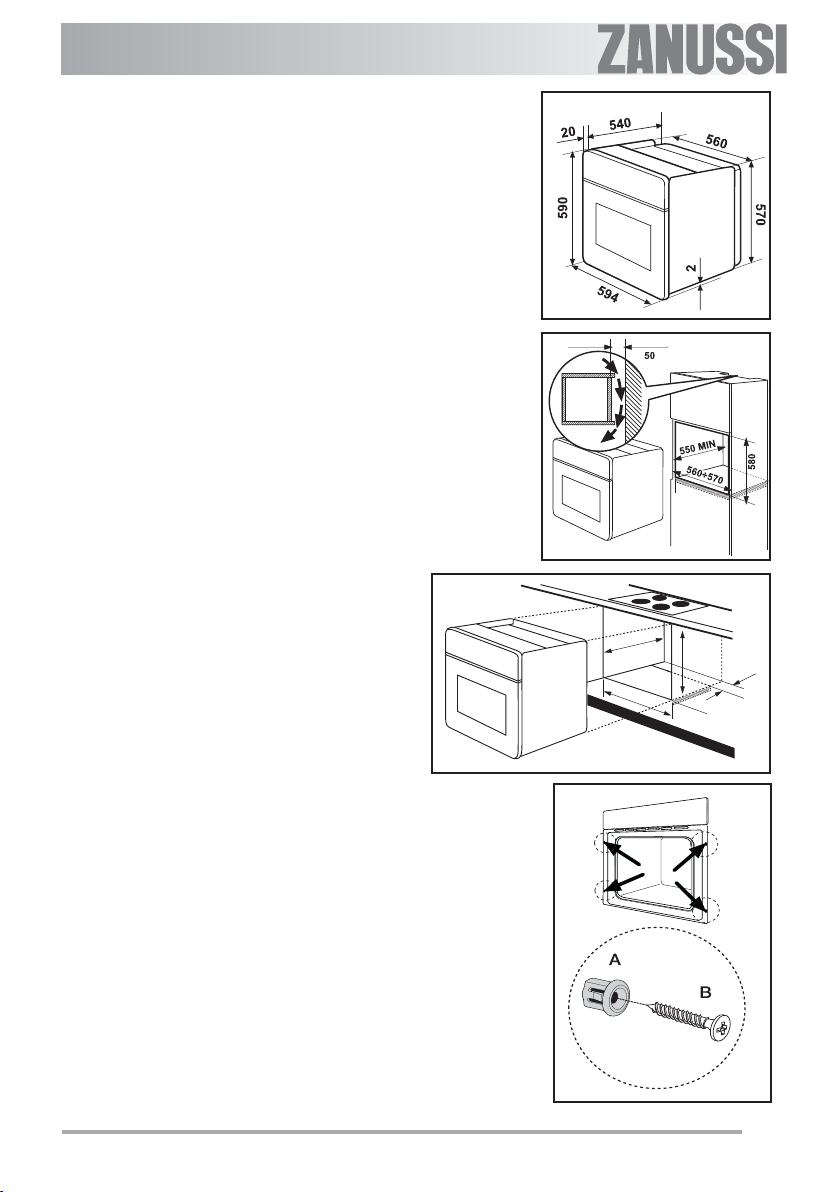

Instrukcja zabudowy ........................................................................................ 29

Gwarancja/Serwis ............................................................................................ 30

Serwis i części zamienne ................................................................................ 31

Gwarancja Europejska ..................................................................................... 31

Wskazówki dotyczące korzystania z niniejszej instrukcji

Wskazówki dotyczące bezpieczeństwa

Kolejność wykonywania czynności

)

Porady i wskazówki

Urządzenie spełnia następujące normy europejskie:

- 2006/95 (dyrektywa niskonapięciowa);

- 89/336 (dyrektywa dot. kompatybilności elektromagnetycznej EMC);

- 93/68 (dyrektywa ogólna); wraz z późniejszymi zmianami.

PRODUCENT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna, 298 47100 FORLÌ (Włochy)

electrolux

Polski

Ostrzeżenia i ważne informacje dotyczące bezpieczeństwa

Niniejszą instrukcję obsługi należy zawsze przechowywać w pobliżu urządzenia. W razie sprzedaży lub przekazania urządzenia innemu użytkownikowi bądź w razie przeprowadzki i pozostawienia go na miejscu, należy pamiętać o przekazaniu nowemu użytkownikowi niniejszej instrukcji, aby umożliwić mu zapoznanie się z funkcjonowaniem urządzenia i ewentualnymi ostrzeżeniami.

Ostrzeżenia zawarte w instrukcji mają na celu zapewnienie bezpieczeństwa użytkownikowi i jego domownikom. Należy je uważnie przeczytać przed instalacją lub użyciem urządzenia.

Instalacja

• Wszystkie czynności związane z

instalacją muszą być wykonywane

przez wykwalifikowaną osobę zgodnie

z obowiązującymi przepisami i

normami. Poniżej podano opis

poszczególnych czynności, jakie

należy wykonać podczas

instalowania urządzenia.

• Instalację i podłączenie urządzenia

zlecić wykwalifikowanej osobie,

posiadającej odpowiednią wiedzę,

która wykona wszystkie czynności

zgodnie z przepisami.

• Przeróbki domowej instalacji

zasilającej wymagane w celu

instalacji urządzenia mogą być

wykonywane wyłącznie przez

wykwalifikowanych elektryków.

Eksploatacja

• Piekarnik służy wyłącznie do

przygotowywania potraw. Nie należy

go używać do innych celów.

• Podczas otwierania drzwi

piekarnika, w trakcie lub pod

koniec przygotowywania potrawy,

należy zawsze cofnąć się tak, aby

para i gorące powietrze mogły

swobodnie wydostać się na

zewnątrz.

• Zachować ostrożność podczas

obsługi kuchenki. Bardzo gorące

grzałki powodują nagrzewanie się rusztu, blach do pieczenia oraz innych części urządzenia.

• Jeśli, z jakichkolwiek przyczyn, w piekarniku przygotowuje się potrawy w folii aluminiowej, nie wolno dopuścić, aby bezpośrednio stykała się ona z dnem piekarnika.

• Czyszcząc piekarnik, należy pamiętać o następujących zasadach: nie wolno rozpryskiwać żadnych środków na filtr tłuszczu (jeśli jest zainstalowany), grzałki ani czujnik termostatu.

• Zmiany lub modyfikacje parametrów urządzenia stwarzają zagrożenie dla użytkownika.

• Podczas pieczenia czy grillowania, szyba w drzwiach piekarnika oraz inne jego części mocno się rozgrzewają. Dzieci nie powinny znajdować się w pobliżu piekarnika. Jeśli urządzenia elektryczne będą podłączane do gniazdka obok piekarnika, należy zapewnić, aby ich przewody nie stykały się z gorącymi częściami piekarnika ani nie zaczepiały o drzwi piekarnika.

• Zawsze korzystać z rękawic do pieczenia wkładając i wyjmując naczynia z piekarnika.

electrolux

• Regularne czyszczenie pozwala utrzymać wewnętrzne powierzchnie piekarnika w dobrym stanie.

• Przed rozpoczęciem czyszczenia piekarnika, wyłączyć zasilanie lub wyjąć wtyczkę piekarnika z gniazdka.

• Sprawdzić, czy piekarnik jest wyłączony “WYŁ”, jeśli już zakończono pieczenie.

• Piekarnik może być używany jako urządzenie niezależne lub w połączeniu z elektryczną płytą kuchenną, w zależności od modelu, z zasilaniem jednofazowym 230 V.

• Do czyszczenia urządzenia nie należy stosować pary ani parowych urządzeń czyszczących.

• Nie stosować ściernych środków czyszczących ani metalowych skrobaków o ostrych krawędziach. Mogą one porysować powierzchnię szyby drzwi piekarnika, co może spowodować jej pęknięcie.

Bezpieczeństwo dzieci

• Urządzenie jest przeznaczone do obsługi przez osoby dorosłe. Korzystanie z urządzenia przez dzieci lub zabawa dzieci z urządzeniem są niebezpieczne.

• Dzieci nie powinny zbliżać się do pracującego piekarnika. Należy pamiętać również, że piekarnik pozostaje przez dłuższy czas gorący jeszcze po wyłączeniu.

• Niniejsze urządzenie nie jest przeznaczone do obsługi przez dzieci ani inne osoby, których zdolności fizyczne, sensoryczne lub mentalne, bądź brak doświadczenia i wiedzy, nie pozwalają na bezpieczne z niego korzystanie bez nadzoru lub przeszkolenia osoby odpowiedzialnej.

Serwis

• Wszystkie przeglądy lub naprawy należy wykonywać w zakładach serwisowych producenta lub zakładach autoryzowanych przez

producenta. Nalegać na stosowanie wyłącznie oryginalnych części zamiennych.

• Nie próbować samodzielnie naprawiać urządzenia w razie awarii lub uszkodzenia. Naprawy wykonywane przez osoby niedoświadczone mogą spowodować urazy cielesne lub uszkodzenie urządzenia.

Symbol na produkcie lub na

opakowaniu oznacza, że produktu tego nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Nieprawidłowa utylizacja stwarza zagrożenie dla środowiska naturalnego oraz zdrowia. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

electrolux

Opis urządzenia

1. Panel sterowania

2. Pokrętło wyboru funkcji piekarnika

3. Zegar elektroniczny

4. Pokrętło termostatu

5. Kontrolka zasilania

6. Kontrolka termostatu

7. Wywietrzniki wentylatora chłodzenia

8. Ruszt do grilla

9. Oświetlenie piekarnika

10.Wentylator piekarnika

11.Tabliczka znamionowa

1 7

Akcesoria piekarnika

Ociekacz do tłuszczu

Blacha do ciast

Ruszt z

zabezpieczeniem

przed wypadnięciem

Pokrętła sterowania

Wysuwane pokrętła

Niektóre modele są wyposażone w wysuwane pokrętła sterujące. Pokrętła znajdują się na panelu sterowania, mogą być całkowicie schowane, gdy piekarnik nie pracuje.

Pokrętło wyboru funkcji piekarnika

Piekarnik wyłączony Pieczenie tradycyjne - działa górna

i dolna grzałka, co zapewnia równy rozkład temperatury w piekarniku.

Pieczenie konwekcyjne możliwość pieczenia mięsa i

innych potraw jednocześnie na dowolnym poziomie piekarnika bez przenikania zapachów.

Wewnętrzna grzałka grilla - może być stosowana do grillowania

potraw w niewielkich ilościach. Pełny Grill - włączenie całej grzałki

grilla. Zalecane w przypadku dużych ilości.

Pizza - dolna grzałka oraz wewnętrzna grzałka grilla są włączone, a wentylator zapewnia cyrkulację powietrza, co pozwala upiec pizzę lub paszteciki.

Dolna grzałka - ciepło emitowane jest włącznie z dolnej części piekarnika.

electrolux

Pokrętło termostatu

Obrócić pokrętło termostatu piekarnika w kierunku przeciwnym do ruchu wskazówek zegara, aby wybrać temperaturę pomiędzy 50°C a 250°C.

Kontrolka zasilania WŁ

Kontrolka zasilania włącza się, gdy zostanie włączona jedna z funkcji

electrolux

piekarnika przy pomocy pokrętła wyboru funkcji.

Kontrolka termostatu

Kontrolka termostatu zapala się w momencie przekręcenia pokrętła termostatu. Kontrola świeci się do momentu osiągnięcia odpowiedniej temperatury. Następnie cyklicznie zapala się i gaśnie sygnalizując utrzymywanie temperatury.

Termostat bezpieczeństwa

Aby zapobiec przegrzaniu piekarnika spowodowanemu nieprawidłowym użyciem urządzenia lub wadliwym komponentem, piekarnik został wyposażony w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Piekarnik włącza się ponownie automatycznie po obniżeniu temperatury.

Jeśli termostat bezpieczeństwa włączy się z powodu nieprawidłowej eksploatacji urządzenia, wystarczy odczekać, aby piekarnik ostygł; jeśli zaś termostat włącza się z powodu wadliwego komponentu, należy skontaktować się z Serwisem.

Wentylator chłodzący

Wentylator chłodzący służy do chłodzenia piekarnika i panelu sterowania. Wentylator włącza się automatycznie po kilku minutach pieczenia. Ciepłe powietrze jest wydmuchiwane przez otwór w pobliżu drzwi piekarnika. Gdy piekarnik jest wyłączony, wentylator może działać jeszcze przez jakiś czas, aby chłodzić pokrętła sterowania. To całkowicie normalne.

Działanie wentylatora chłodzącego zależy od tego, jak długo piekarnik pracował oraz w jakiej temperaturze. Może się on w ogóle nie włączyć przy niskiej temperaturze lub wtedy, gdy piekarnik pracował tylko przez krótki czas.

Przed pierwszym użyciem piekarnika

Przed przystąpieniem do eksploatacji piekarnika zdjąć całe opakowanie oraz wszystkie osłony, zarówno te znajdujące się wewnątrz, jak i na zewnątrz urządzenia.

Przed pierwszym użyciem, piekarnik należy wygrzać bez wkładania do środka żadnych potraw.

W tym czasie może być wyczuwalny nieprzyjemny zapach. Jest to zjawisko normalne. Zapach powodują pozostałości z procesu produkcyjnego.

Sprawdzić, czy pomieszczenie posiada prawidłową wentylację.

1. Ustawić pokrętło wyboru funkcji

)

piekarnika na pieczenie konwekcyjne .

2. Ustawić pokrętło termostatu w położeniu 250.

3. Otworzyć okno w celu zapewnienia odpowiedniej wentylacji pomieszczenia.

4. Odczekać ok. 45 minut bez wkładania potraw do piekarnika.

Wyżej opisaną procedurę należy

Aby otworzyć drzwiczki piekarnika, należy zawsze chwytać za środkową część uchwytu.

electrolux

powtórzyć przy funkcji “Pełny grill” przez około 5-10 minut.

Następnie odczekać, aż piekarnik ostygnie. Zwilżyć miękką ściereczkę ciepłą wodą z dodatkiem łagodnego płynu do mycia naczyń i wyczyścić komorę piekarnika.

Przed pierwszym użyciem dokładnie umyć akcesoria.

electrolux

Zegar elektroniczny

5 6

123

Piekarnik może być używany wyłącznie po ustawieniu godziny.

Używanie piekarnika nie wymaga jednak programowania funkcji czasowych.

W przypadku przerwy w zasilaniu wszystkie ustawienia (czas, ustawienia programu lub program w trakcie używania) zostaną anulowane. Po przywróceniu zasilania liczby na wyświetlaczu będą migać, a zegar będzie wymagał ponownego nastawienia.

1. Wcisnąć przycisk, aby wybrać funkcję

2. Przycisk do zmniejszania wartości

7 8

“ ”

3. Przycisk do podwyższania wartości “ ”

4. Wyświetlacz

5. Kontrolka “Czas pieczenia”

6. Kontrolka “Koniec pieczenia”

7. Kontrolka “Minutnika”

8. Kontrolka “Godzina”

Ustawianie godziny

Po włączeniu zasilania lub po zaniku

prądu w sieci, na wyświetlaczu pojawi się

i będzie migać.

Ustawianie godziny:

1. Naciskać przycisk “ ” lub “ ”.

2. Po ustawieniu godziny, należy

poczekać 5 sekund: kontrolka “Godzina” zgaśnie, a na wyświetlaczu pojawi się aktualny czas. Urządzenie jest gotowe do pracy.

Zmiana ustawień godziny:

1. Naciskać przycisk aż pojawi się

funkcja “Godzina”. Zacznie migać odpowiednia kontrolka. Następnie postępować jak opisano powyżej.

Godzinę można zmienić jedynie, gdy nie ustawiono funkcji automatycznej (czas pieczenia lub koniec

pieczenia ).

Funkcja “Czas pieczenia”

Funkcja ta umożliwia automatyczne wyłącznie piekarnika po zakończeniu zaprogramowanego czasu pieczenia. Włożyć potrawę do piekarnika, wybrać funkcję pieczenia i ustawić temperaturę

pieczenia. Naciskać przycisk aż pojawi się funkcja “Czas pieczenia” . Zacznie migać odpowiednia kontrolka. Następnie, wykonać następujące czynności:

Ustawianie czasu pieczenia:

1. Naciskać przycisk “ “ lub “ “.

2. Po ustawieniu czasu pieczenia,

należy poczekać 5 sekund: kontrolka

“Czas pieczenia” zapali się, a na

wyświetlaczu ponownie pojawi się

godzina.

3. Po upływie czasu pieczenia, piekarnik

automatycznie wyłączy się, słyszalny

będzie sygnał akustyczny, a kontrolka

zacznie migać. Ustawić pokrętło

wyboru funkcji piekarnika i pokrętło

termostatu w położenie zero.

Wyłączyć sygnał dźwiękowy

wciskając dowolny przycisk.

UWAGA: wyłączenie sygnału

dźwiękowego powoduje przejście

piekarnika w tryb ręczny. Brak

ustawienia pokręteł wyboru funkcji

piekarnika i termostatu w położeniu

zero spowoduje ponowne włączenie

się piekarnika.

electrolux

Kasowanie ustawionego czasu pieczenia:

1. Naciskać przycisk aż pojawi się

funkcja “Czas pieczenia” . Zacznie

migać odpowiednia kontrolka, a na

wyświetlaczu zostanie pokazany

pozostały czas pieczenia.

2. Naciskać przycisk “ “ aż na

wyświetlaczu pojawi się “0:00”. Po

5 sekundach, kontrolka zgaśnie, a na

wyświetlaczu ponownie pojawi się

godzina.

Funkcja “Koniec pieczenia”

Funkcja ta pozwala na ustawienie automatycznego wyłączenia piekarnika po upłynięciu zaprogramowanego czasu zakończenia pieczenia. Włożyć potrawę do piekarnika, wybrać funkcję pieczenia i ustawić temperaturę pieczenia. Naciskać

przycisk aż pojawi się wybrana zostanie funkcja “Zakończenie pieczenia” . Zacznie migać odpowiednia kontrolka. Następnie, wykonać następujące czynności:

Ustawianie czasu zakończenia pieczenia:

1. Naciskać przycisk “ ” lub “ ”.

2. Po ustawieniu godziny, o której ma

zakończyć sie pieczenie, należy

poczekać 5 sekund: zapali się

kontrolka “Zakończenie pieczenia”

zapali się, a na wyświetlaczu

ponownie pojawi się godzina.

3. Po upływie czasu pieczenia, piekarnik

automatycznie wyłączy się, słyszalny

będzie sygnał dźwiękowy, a kontrolka

zacznie migać. Ustawić pokrętło

wyboru funkcji piekarnika i pokrętło

termostatu w położenie zero.

Wyłączyć sygnał dźwiękowy

wciskając dowolny przycisk. UWAGA:

wyłączenie sygnału dźwiękowego

powoduje przejście piekarnika w tryb

ręczny. Brak ustawienia pokręteł

wyboru funkcji piekarnika i termostatu

w położeniu zero spowoduje ponowne

włączenie się piekarnika.

Kasowanie ustawionego czasu zakończenia pieczenia:

1. Naciskać przycisk aż pojawi się

wybrana zostanie funkcja

“Zakończenie pieczenia” . Zacznie

migać odpowiednia kontrolka, a na

wyświetlaczu pojawi się

zaprogramowany czas zakończenia

pieczenia.

2. Naciskać przycisk “ ” aż na

wyświetlaczu pojawi się aktualny

czas. Zegar wyemituje sygnał

dźwiękowy, a kontrolka zgaśnie.

“Czas pieczenia” oraz “Zakończenie pieczenia” połączone

Funkcje “Czas pieczenia” i “Zakończenia pieczenia” można stosować jednocześnie tak, aby ustawić piekarnik, aby automatycznie włączył i wyłączył się w późniejszym czasie.

1. W przypadku funkcji “Czas pieczenia”

po wybraniu funkcji “Czas

pieczenia” (czas pieczenia należy

ustawić jak to opisano w odpowiednim

rozdziale). Następnie nacisnąć

przycisk

pokazane zostaną zaprogramowane

ustawienia.

2. W przypadku funkcji “Zakończenie

pieczenia” po wybraniu funkcji

“Zakończenie pieczenia” (czas

zakończenia pieczenia należy

ustawić jak to opisano w odpowiednim

rozdziale).

Zapali się odpowiednia kontrolka, a na

wyświetlaczu pojawi się aktualna

godzina. Piekarnik będzie się włączał

i wyłączał zgodnie z ustawionymi

programami.

: na wyświetlaczu

electrolux

Funkcja “Minutnik”

Po zakończeniu ustawionego okresu, rozlegnie się sygnał minutnika, ale nie spowoduje to wyłączenia trwającego w tym czasie pieczenia.

electrolux

Ustawianie minutnika:

1. Naciskać przycisk aż pojawi się

funkcja “Minutnik”. Zacznie migać

odpowiednia kontrolka.

2. Następnie nacisnąć przycisk “ ” lub

“ ” (maksymalnie: 2 godziny,

30 minut).

3. Po ustawieniu godziny, należy

poczekać 5 sekund: zapali się

kontrolka “Minutnik” .

4. Po zakończeniu ustawionego czasu,

kontrolka zacznie migać i rozlegnie

się sygnał akustyczny. Wyłączyć

sygnał dźwiękowy wciskając dowolny

przycisk.

Kasowanie minutnika:

1. Naciskać przycisk aż pojawi się

funkcja “Minutnik”. Zacznie migać

odpowiednia kontrolka i na

wyświetlaczu pojawi się pozostały

czas.

2. Naciskać przycisk “ ” aż na

wyświetlaczu pojawi się “0:00”. Po

5 sekundach, kontrolka zgaśnie, a na

wyświetlaczu ponownie pojawi się

godzina.

Wyłączanie wyświetlacza

1. Jednocześnie wcisnąć dwa przyciski

zegara i przytrzymać je przez ok. 5

sekund. Wyświetlacz wyłączy się.

2. W celu ponownego włączenia

wyświetlacza, wystarczy wcisnąć

dowolny przycisk.

Wyświetlacz można wyłączyć tylko

pod warunkiem, że nie zostały

ustawione żadne funkcje kuchenki.

Korzystanie z piekarnika

Piekarrnik posiada unikalny system, który powoduje naturalną cyrkulację powietrza oraz stały obieg pary.

System ten umożliwia przygotowanie potraw delikatnych wewnątrz a chrupkich z wierzchu, mimo wilgotnego powietrza wewnątrz piekarnika. Dodatkowo, do minimum ograniczony zostaje czas pieczenia oraz zużycie energii. W czasie pieczenia może powstawać para, która może się wydostawać na zewnątrz po otwarciu drzwiczek piekarnika. Jest to zjawisko normalne.

Należy jednak odsunąć się od piekarnika w momencie otwierania jego drzwiczek w czasie pieczenia lub po jego zakończeniu tak, aby para lub ciepło mogły się swobodnie wydostać.

Uwaga! - Podczas pieczenia nie wolno stawiać na dnie piekarnika żadnych przedmiotów ani przykrywać żadnych części piekarnika folia aluminiową. Może to prowadzić do nadmiernego wzrostu temperatury, co może negatywnie wpływać na wyniki pieczenia i uszkodzić emaliowaną powłokę piekarnika. Naczynia, naczynia żaroodporne oraz tace aluminiowe należy ustawiać na ruszcie zamocowanym w prowadnicach. W czasie pieczenia potraw wydziela się para wodna (podobnie jak podczas gotowania wody w czajniku). Gdy para wchodzi w styczność ze szkłem na drzwiach piekarnika, następuje kondensacja i powstają krople wody.

Aby ograniczyć zjawisko kondensacji, należy zawsze rozgrzewać pusty piekarnik przez 10 minut.

Zalecamy wycieranie kropel wody po każdym pieczeniu.

electrolux

4 3

2 1

W piekarniku znajdują się cztery wsporniki na tace i jedna taca. Poziom wsunięcia tacy liczy się od dołu piekarnika zgodnie z opisem na schemacie.

Tace należy wsuwać prawidłowo i zgodnie z opisem na schemacie.

Naczyń do pieczenia nie należy stawiać bezpośrednio na dnie piekarnika.

Na wyposażeniu znajduje się jeden ruszt i dwie blachy.

Akcesoria należy wsuwać prawidłowo i zgodnie z opisem na rysunku.

electrolux

Pieczenie konwekcyjne

- Żywność pieczona jest przy użyciu podgrzanego powietrza rozprowadzanego równo wewnątrz piekarnika za pomocą wentylatora położonego na tylnej ścianie piekarnika.

- W ten sposób ciepło dociera szybko i równomiernie do wszystkich części piekarnika, co oznacza, że można jednocześnie piec różne rodzaje potraw na różnych poziomach. Pieczenie konwekcyjne zapewnia szybką eliminację wilgoci, zaś bardziej suche wnętrze piekarnika uniemożliwia przenikanie różnych smaków i aromatów z jednej potrawy do drugiej.

- Możliwość pieczenia na różnych poziomach oznacza, że można jednocześnie piec kilka różnych potraw oraz do trzech blach ciastek i mini-pizz, do natychmiastowego zjedzenia lub zamrożenia.

- W piekarniku można oczywiście piec tylko na jednej półce. W takim przypadku, należy używać najniżej położonych półek, w celu łatwiejszego śledzenia przebiegu pieczenia.

- Ponadto, piekarnik może być użyty do przygotowywania przetworów (sterylizacja), pieczenia owoców w syropie oraz do suszenia grzybów lub owoców.

Grillowanie -

- Większość potraw można umieszczać bezpośrednio na ruszcie z ociekaczem do tłuszczu poniżej, aby zapewnić maksymalną cyrkulację powietrza oraz zapewnić ściekanie tłuszczu i soków. Takie potrawy jak ryby, wątróbki i nerki można umieszczać bezpośrednio na ociekaczu do tłuszczu, wg smaku.

- Potrawy powinny być całkowicie wysuszone przed grillowaniem, aby zminimalizować rozpryskiwanie.

Chude mięso i ryby lekko nasmarować pędzelkiem zamoczonym w oleju lub roztopionym maśle, aby uniknąć nadmiernego ich wysuszenia.

- Dodatki, np. pomidory i grzyby, można umieścić pod rusztem podczas grillowania mięs.

- Do tostowania chleba zalecamy korzystanie z najwyższego poziomu.

- Potrawy należy obracać podczas pieczenia, wg smaku.

Obsługa Pełnego Grilla

1. Ustawić pokrętło wyboru funkcji piekarnika na .

2. Ustawić pokrętło termostatu na żądaną temperaturę.

3. Wybrać odpowiednio do grubości potrawy poziom umieszczenia rusztu oraz ociekacza do tłuszczu. Aby zapewnić szybsze pieczenie, umieścić potrawę bliżej grzałki, aby zapewnić łagodniejsze pieczenie dalej.

Rozgrzewać grill z pełną mocą przez kilka minut przed włożeniem steków lub tostów. Ewentualnie wyregulować ustawienie ciepła oraz półkę podczas pieczenia. Podczas pieczenia, wentylator chłodzenia i kontrolka termostatu będą działać w taki sam sposób, jak przy funkcji pieczenia konwekcyjnego.

Obsługa Wewnętrznej Grzałki Grilla

Wewnętrzny grill zapewnia szybkie i bezpośrednie ciepło w środkowej części rusztu czy też ociekacza. Korzystając z wewnętrznej grzałki grilla do przygotowywania małych ilości potraw można zaoszczędzić energię.

1. Ustawić pokrętło wyboru funkcji piekarnika na .

2. Ustawić pokrętło termostatu na żądaną temperaturę.

3. Wyregulować pozycję rusztu i patelni

electrolux

do grillowania odpowiednio do grubości potrawy oraz zgodnie z instrukcjami grillowania.

Grzałka grilla jest sterowana przez termostat. Podczas pieczenia, grill włącza się i wyłącza cyklicznie, aby zapobiec przegrzaniu.

Pizza

Dolna grzałka oraz wewnętrzna grzałka grilla są włączone, a wentylator zapewnia cyrkulację powietrza, co pozwala upiec pizzę lub paszteciki.

1. Ustawić pokrętło wyboru funkcji

piekarnika na żądaną funkcję .

2. Ustawić pokrętło termostatu na żądaną

temperaturę.

Tylko grzałka dolna

Funkcja ta jest szczególnie przydatna do ciast do nadzień. Może być również wykorzystywana do przyrumieniania rożków lub tart.

Kontrolka termostatu świeci się do momentu osiągnięcia odpowiedniej temperatury. Następnie cyklicznie zapala się i gaśnie sygnalizując utrzymywanie temperatury.

Pieczenie konwencjonalne

- Poziom środkowy pozwala na

optymalne rozprowadzenie ciepła. Aby

zwiększyć przyrumienienie od spodu,

należy korzystać z niższego poziomu.

Aby zwiększyć przyrumienienie od

góry, należy korzystać z wyższego

poziomu.

- Materiał blach/formy oraz ich

wykończenie mają wpływ na stopień

podpieczenia i zarumienienia potrawy.

Emalia, ciemne, ciężkie i

nieprzylepne naczynia zwiększają

przyrumienienie od spodu, natomiast

szklane naczynia żaroodporne,

błyszczące blachy z aluminium lub

polerowanej stali odbijają ciepło i

powodują mniejsze przyrumienienie

od dołu.

- Zawsze umieszczać naczynia centralnie na ruszcie, aby zapewnić równomierne przyrumienienie.

- Potrawy umieszczać w formach/ blachach o wystarczających wymiarach, tak aby nie dochodziło do wyrastania ciasta i zanieczyszczania wnętrza piekarnika. Ułatwi to czyszczenie.

- Nie wkładać naczyń, blach ani form bezpośrednio na spód piekarnika, ponieważ nagrzewa się on bardzo mocno i może dojść do uszkodzenia. Podczas pieczenia tradycyjnego ciepło dochodzi zarówno z grzałki dolnej jak i górnej. Pozwala to na pieczenie na jednym poziomie i jest szczególnie polecane do dań, które wymagają szczególnego przyrumienienia od spodu, np. rożków lub tart.

Zapiekanki, lasagne oraz duszone

mięsa, które wymagają ekstra przyrumienienia od góry, również dobrze pieką się przy użyciu pieczenia tradycyjnego.

Sposób uruchomienia pieczenia

tradycyjnego

1. Ustawić pokrętło wyboru funkcji piekarnika na żądaną funkcję .

2. Ustawić pokrętło termostatu na żądaną temperaturę.

Porady i wskazówki

Pieczenie ciast:

Ciasta zazwyczaj piecze się w

średniej temperaturze (między 150 i 200°C) i dlatego konieczne jest rozgrzanie piekarnika przez ok. 10 min.

Drzwiczek piekarnika nie należy

otwierać przed upływem co najmniej 3/4 ustawionego czasu pieczenia.

Ciasto kruche powinno być pieczone

w formie lub w blasze przez 2/3 całego wymaganego czasu pieczenia, a następnie odpowiednio przybrane przed całkowitym upieczeniem. Dalszy czas

electrolux

pieczenia zależy od rodzaju przybrania lub nadzienia. Ciasta biszkoptowe muszą z trudem oddzielać się od łyżki. Czas pieczenia byłby za bardzo wydłużony, jeśli byłoby za bardzo wodniste.

Jeśli do piekarnika wkłada się dwie blachy z ciastem lub herbatnikami jednocześnie, należy zostawić jeden poziom wolny między blachami.

Jeśli do piekarnika wkłada się dwie blachy z ciastem lub herbatnikami jednocześnie, należy zamienić zamienić blachy miejscami, a także odwrócić blachy, po upływie ok. 2/3 czasu pieczenia.

Pieczenie:

Nie piec mięs mniejszych niż 1 kg. Mniejsze kawałki mięsa mogą wyschnąć podczas pieczenia. Ciemne mięso, które musi być dobrze wypieczone z zewnątrz, a średnio lub lekko wypieczone wewnątrz, powinno być pieczone w wyższej temperaturze (200°C-250°C).

Białe mięso, drób i ryby, z drugiej strony, wymagają niższej temperatury (150°C-175°C). Składniki sosów powinny być dodawane do brytfanny na początku, jeśli czas pieczenia jest krótki. W przeciwnym razie należy dodać je w ciągu ostatnich 30 minut.

Można użyć łyżki aby sprawdzić, czy mięso się upiekło: jeśli po naciśnięciu mięsa łyżką daje się wyczuć opór oznacza to że, mięso jest upieczone. Rostbefy i filety, które mają pozostać różowe w środku, muszą być pieczone w wyższej temperaturze przez krótszy czas.

Jeśli mięso jest pieczone bezpośrednio na ruszcie piekarnika, poniżej rusztu należy włożyć ociekacz do tłuszczu.

Aby mięso było soczyste, po jego upieczeniu, zaleca się odczekać przynajmniej 15 minut przed jego pokrojeniem.

Aby zmniejszyć ilość dymu w piekarniku, zaleca się dodanie niewielkiej ilości wody do brytfanki. Aby ograniczyć

zjawisko kondensacji, dodawać wodę kilka razy. Przed podaniem, przygotowane potrawy można utrzymywać ciepłe w piekarniku.

Uwaga! Podczas pieczenia nie wolno

stawiać na spodzie piekarnika żadnych przedmiotów ani przykrywać żadnych części piekarnika folia aluminiową. Może to prowadzić do nadmiernego wzrostu temperatury, co może uszkodzić emaliowaną powłokę piekarnika.

Czasy pieczenia

Czas pieczenia zależy od składników, konsystencji produktu oraz ilości płynów w poszczególnych daniach.

Zaleca się zapamiętanie wyników eksperymentów z pieczeniem w piekarniku, ponieważ późniejsze pieczenie potraw w tych samych warunkach pozwoli uzyskać podobne rezultaty.

W oparciu o własne doświadczenie będzie można zmieniać wartości podane w tabelach.

electrolux

Tabela pieczenia

Pieczenie tradycyjne oraz konwekcyjne -

Podane czasy nie obejmują czasu wstępnego nagrzania piekarnika Pusty piekarnik należy zawsze rozgrzewać przez 10 minut.

TYP POTRAWY

CIASTA

Ciasta ubijane 2 170 2 (1 i 3)* 160 45-60 w foremce na ciasto Kruche ciasto 2 170 2 (1 i 3)* 160 20-30 w foremce na ciasto Sernik 165 60 1 2 80 ~ 175 w foremce na ciasto Jabłecznik 1 170 2lew+pr. 160 90-120 w foremce na ciasto Strudel 2 180 2 160 60-80 w tacy do pieczenia Tarta z dżemem 2 190 2(1 i 3)* 180 40-45 w foremce na ciasto Ciasto owocowe 2 170 2 150 60-70 w foremce na ciasto Biszkopt 1 170 2(1 i 3)* 165 30-40 w foremce na ciasto Keks 1 150 2 150 120-150 w foremce na ciasto Ciasto ze śliwkami 1 175 2 160 50-60 w dużej formie Małe ciasto 3 170 2 160 20-35 w tacy do pieczenia Herbatniki 2 160 2(1 i 3)* 150 20-30 w tacy do pieczenia Bezy 2 135 2(1 i 3)* 150 60-90 w tacy do pieczenia Bułeczki 2 200 2 190 12~20 w tacy do pieczenia Ciasta: Choux 2 lub 3 210 2(1 i 3)* 170 25-35 w tacy do pieczenia Tarty płaskie 2 180 2 170 45-70 w foremce na ciasto

CHLEB I PIZZA

Biały chleb 1 195 2 185 60-70 Chleb żytni 1 190 1 180 30-45 w formie do chleba Bułeczki 2 200 2(1 i 3)* 175 25-40 w tacy do pieczenia Pizza 2 200 2 200 20-30 w tacy do pieczenia

ZAPIEKANKI

Zapiekanka makaronowa 2 200 2 (1 i 3)* 175 40 ~ 50 w foremce Zapiekanka warzywna 2 200 2 (1 i 3)* 175 45 ~ 60 w foremce Quiches 1 210 1 190 30-40 w blasze Lasagne 200 25 2 2 200 ~ 35 w foremce Cannelloni 200 25 2 2 200 ~ 35 w foremce

Mięso

Wołowina 2 190 2 175 50 ~ 70 na ruszcie Wieprzowina 2 180 2 175 100 ~ 130 na ruszcie Cielęcina 2 190 2 175 90 ~ 120 na ruszcie Rostbef lekko wypieczony 2 210 2 200 50-60 na ruszcie średnio wypieczony 2 210 2 200 60-70 na ruszcie dobrze wypieczony 2 210 2 200 70 ~ 80 na ruszcie Łopatka wieprzowa 2 180 2 170 120-150 ze skórą Gicz wieprzowa 2 180 2 160 100-120 2 szt. Jagnięcina 2 190 2 175 110 ~ 130 Gicz Kurczak 2 190 2 200 70 ~ 85 cały Indyk 2 180 2 160 210 ~ 240 cały Kaczka 2 175 2 220 120 ~ 150 cała Gęś 2 175 1 160 150 ~ 200 cała Królik 2 190 2 175 60-80 w kawałkach

Zając 2 190 2 175 150-200 w kawałkach Bażant 2 190 2 175 90-120 w całości

Klopsy 2 180 2 170 og.150 w dużej formie

RYBY

Pstrąg/Leszcz morski 2 190 2(1 i 3)* 175 40-55 3-4 ryby Tuńczyk/Łosoś 2 190 2(1 i 3)* 175 35-60 4-6 filety

(*)

Chcąc przygotować jednocześnie więcej niż jedną potrawę, zaleca się umieszczenie potraw

na poziomach podanych w nawiasach.

temp

3 2 1

°C

Pieczenie tradycyjne

Pieczenie

konwekcyjne

temp

3 2 1

°C

Czas

pieczenia w

minutach

UWAGI

electrolux

Grillowanie

Podane czasy nie obejmują czasu wstępnego nagrzania piekarnika Pusty piekarnik należy zawsze rozgrzewać przez 10 minut.

Czas pieczenia

w minutach

1-sza strona

2-ga strona

TYP POTRAWY

Ilość

Grillowanie

4 3

temp.°CKawałki g.

2 1

Steki (filety) 4 800 3 250 12~15 12~14 Befsztyki 4 600 3 250 10~12 6~8 Kiełbasy 8 / 3 250 12~15 10~12 Kotlety wieprzowe 4 600 3 250 12~16 12~14 Kurczak (połówki) 2 1000 3 250 30~35 25~30 Kebaby 4 / 3 250 10~15 10~12 Kurczak (pierś) 4 400 3 250 12~15 12~14 Hamburger* 6 600 2 250 20-30 *

Wstępne rozgrzanie 5’00'’

Ryby (filety) 4 400 3 250 12~14 10~12 Kanapki 4~6 / 3 250 5~7 / Tosty 4~6 / 3 250 2~4 2~3

Podane wartości temperatur są jedynie orientacyjne. Temperatury można dopasować do indywidualnych wymagań.

Funkcja Pizza

Podane czasy nie obejmują czasu wstępnego nagrzania piekarnika Pusty piekarnik należy zawsze rozgrzewać przez 10 minut.

Czas pieczenia

w minutach

UWAGI

TYP POTRAWY

Funkcja Pizza

4 3 2 1

temp. °C

Pizza, duża 1 200 15 - 25 na tacy do pieczenia Pizza, mała 1 200 10 - 20 na tacy do pieczenie

lub na ruszcie

Bułki 1 200 15 - 25 na tacy do pieczenia

Podane wartości temperatur są jedynie orientacyjne. Temperatury można dopasować do indywidualnych wymagań

Konserwacja i czyszczenie

electrolux

Przed rozpoczęciem czyszczenia, należy wyłączyć piekarnik i poczekać, aż ostygnie.

Do czyszczenia urządzenia nie należy stosować pary ani parowych urządzeń czyszczących.

WAŻNE: Przed rozpoczęciem prac

konserwacyjnych lub czyszczenia, należy odłączyć piekarnik od zasilania elektrycznego.

Aby zapewnić trwałość urządzenia konieczne jest regularne wykonywanie następujących czynności czyszczących:

- Wykonywać dopiero po ostygnięciu

piekarnika.

- Części emaliowane należy myć w wodzie z

dodatkiem mydła.

- Nie należy stosować środków ściernych.

- Osuszyć części ze stali nierdzewnej miękką

ściereczką.

- W przypadku uporczywych plam, można

zastosować detergenty niepowodujące

ścierania lub dostępne na rynku produkty

przeznaczone do czyszczenia stali

nierdzewnej lub ciepły ocet.

Emalia piekarnika jest bardzo trwała i nieprzepuszczalna. Gorące kwasy z owoców (np. cytryny, gotowane śliwki, itd.) pozostawiają trudne do usunięcia plamy na powierzchniach emaliowanych. Jednakże, takie plamy na dobrze wypolerowanej powierzchni emaliowej nie mają wpływu na pracę piekarnika. Po każdym użyciu, należy dokładnie przemyć piekarnik. To jest najłatwiejszy sposób czyszczenia zabrudzeń. Zapobiega on przypalaniu zabrudzeń.

Środki czyszczące

Przed zastosowaniem środków czyszczących należy sprawdzić, czy nadają się one do czyszczenia piekarnika i czy są zalecane przez producenta.

NIE należy stosować środków czyszczących zawierających wybielacz, ponieważ mogą one zmatowić powierzchnie. Nie należy również stosować ściernych środków czyszczących.

Czyszczenie zewnętrznych powierzchni kuchenki

Należy regularnie przecierać panel sterowania, drzwiczki piekarnika oraz uszczelkę drzwiową stosując do tego celu delikatną szmatkę zwilżoną ciepłą wodą z dodatkiem detergentu w płynie.

Aby nie uszkodzić lub osłabić szyby w drzwiczkach piekarnika nie należy stosować:

• detergentów i wybielaczy

• impregnowanych myjek nienadających się

do mycia rondli z materiału zapobiegającemu

przyleganiu potraw

• myjek Brillo/Ajax lub myjek metalowych

• myjek do piekarników nasączonych

środkami chemicznymi lub aerozoli

• zmywaczy rdzy

• odrdzewiaczy do wanien/umywalek

Wyczyścić zewnętrzną i wewnętrzną powierzchnię szyby piekarnika ciepłą wodą z mydłem. W przypadku mocnego zabrudzenia wewnętrznej powierzchni drzwiczek zaleca się stosowanie środków czyszczących takich jak Hob Brite. Nie stosować skrobaków do farb do usuwania pozostałości potraw z piekarnika.

NIE czyścić drzwiczek piekarnika podczas gdy szyba jest jeszcze ciepła. Niezastosowanie się do tego zalecenia może spowodować pęknięcie szyby.

Wyszczerbiona lub głęboko zadrapana szyba ma mniejszą wytrzymałość i, aby uniknąć ryzyka pęknięcia szyby, należy ją wymienić. W przypadku wątpliwości prosimy o kontakt z lokalnym punktem serwisowym.

Komora piekarnika

Emaliowany spód komory piekarnika najlepiej czyści się, gdy piekarnik jest jeszcze ciepły.

Po każdym użyciu przetrzeć piekarnik przy pomocy miękkiej szmatki zamoczonej w ciepłej wodzie z mydłem. Okresowo należy wykonać bardziej dokładne czyszczenie stosując do tego celu markowy środek do czyszczenia.

+ 47 hidden pages
