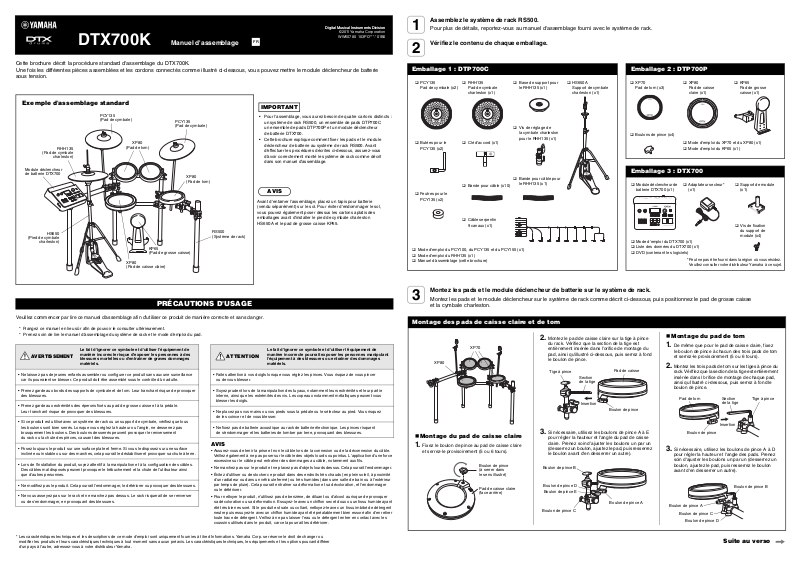

Yamaha DTX700K User Guide
Exemple d'assemblage standard
PCY135
(Pad de cymbale)
XP80
(Pad de tom)
XP80
(Pad de tom)
KP65
(Pad de grosse caisse)
XP80
(Pad de caisse claire)
HS650
(Pied de cymbale
charleston)
Module déclencheur
de batterie DTX700
RHH135
(Pad de cymbale
charleston)
RS500
(Système de rack)
PCY135
(Pad de cymbale)
IMPORTANT
AVIS
Digital Musical Instruments DivisionDigital Musical Instruments Division
1
2
Emballage 1 : DTP700C Emballage 2 : DTP700P
PCY135
Pad de cymbale (x2)
RHH135
Pad de cymbale
charleston (x1)
Base de support pour
le RHH135 (x1)
HS650A
Support de cymbale
charleston (x1)
Butées pour le
PCY135 (x2)
Clé d'accord (x1)
Vis de réglage de
la cymbale charleston
pour le RHH135 (x1)
Bande pour câble (x10)
Feutres pour le
PCY135 (x2)
Câble serpentin
9 canaux (x1)
Mode d'emploi du PCY100, du PCY135 et du PCY155 (x1)
Mode d'emploi du RHH135 (x1)
Manuel d'assemblage (cette brochure)
XP70
Pad de tom (x3)
Boulons de pince (x4)
Mode d'emploi du XP70 et du XP80 (x1)
Mode d'emploi du KP65 (x1)
Bande pour câble pour
le RHH135 (x1)
Emballage 3 : DTX700
Mode d'emploi du DTX700 (x1)
Liste des données du DTX700 (x1)
DVD (contenant les logiciels)
Module déclencheur de
batterie DTX700 (x1)
Adaptateur secteur*
(x1)
Support de module
(x1)
Vis de fixation
du support de
module (x4)
XP80
Pad de caisse
claire (x1)
KP65
Pad de grosse
caisse (x1)
* Peut ne pas être fourni dans la région où vous résidez.
Veuillez consulter votre distributeur Yamaha à ce sujet.
3
Montage des pads de caisse claire et de tom
Montage du pad de caisse claire
1. Fixez le boulon de pince au pad de caisse claire
et serrez-le provisoirement (5 ou 6 tours).
2. Montez le pad de caisse claire sur la tige à pince
du rack. Vérifiez que la section de la tige est
entièrement insérée dans l'orifice de montage du
pad, ainsi qu'illustré ci-dessous, puis serrez à fond
le boulon de pince.
3. Si nécessaire, utilisez les boulons de pince A à E
pour régler la hauteur et l'angle du pad de caisse
claire. Prenez soin d'ajuster les boulons un par un
(desserrez un boulon, ajustez le pad, puis resserrez
le boulon avant d'en desserrer un autre).
Montage du pad de tom
1. De même que pour le pad de caisse claire, fixez
le boulon de pince à chacun des trois pads de tom
et serrez-le provisoirement (5 ou 6 tours).
2. Montez les trois pads de tom sur les tiges à pince du
rack. Vérifiez que la section de la tige est entièrement
insérée dans l'orifice de montage de chaque pad,
ainsi qu'illustré ci-dessous, puis serrez à fond le
boulon de pince.
3. Si nécessaire, utilisez les boulons de pince A à D
pour régler la hauteur et l'angle des pads. Prenez
soin d'ajuster les boulons un par un (desserrez un
boulon, ajustez le pad, puis resserrez le boulon
avant d'en desserrer un autre).
XP80
XP70
Boulon de pince
(à serrer dans
le sens illustré)
Pad de caisse claire
(face arrière)
Insertion
Pad de caisse
Section
de la tige
Tige à pince
Boulon de pince
Boulon de pince A
Boulon de pince C
Boulon de pince E
Boulon de pince D
Boulon de pince B
Pad de tom
Boulon de pince
Insertion
Section
de la tige
Tige à pince
Boulon de pince C
Boulon de pince D
Boulon de pince B
Boulon de pince A
©2011 Yamaha Corporation
WW60780 103PO***.*01B0
DTX700K Manuel d'assemblage
FR
Cette brochure décrit la procédure standard d'assemblage du DTX700K.
Une fois les différentes pièces assemblées et les cordons connectés comme illustré ci-dessous, vous pouvez mettre le module déclencheur de batterie
sous tension.
• Pour l'assemblage, vous aurez besoin de quatre cartons distincts :
un système de rack RS500, un ensemble de pads DTP700C
un ensemble de pads DTP700P et un module déclencheur
de batterie DTX700.
• Cette brochure explique comment fixer les pads et le module
déclencheur de batterie au système de rack RS500. Avant
d'effectuer les procédures décrites ci-dessous, assurez-vous
d'avoir correctement monté le système de rack comme décrit
dans son manuel d'assemblage.
Assemblez le système de rack RS500.
Pour plus de détails, reportez-vous au manuel d'assemblage fourni avec le système de rack.
Vérifiez le contenu de chaque emballage.
Avant d'entamer l'assemblage, placez un tapis pour batterie
(vendu séparément) sur le sol. Pour éviter d'endommager le sol,
vous pouvez également poser dessus les cartons aplatis des
emballages avant d'installer le pied de cymbale charleston
HS650A et le pad de grosse caisse KP65.
PRÉCAUTIONS D'USAGE
Veuillez commencer par lire ce manuel d'assemblage afin d'utiliser ce produit de manière correcte et sans danger.
* Rangez ce manuel en lieu sûr afin de pouvoir le consulter ultérieurement.
* Prenez soin de lire le manuel d'assemblage du système de rack et le mode d'emploi du pad.
Le fait d'ignorer ce symbole et d'utiliser l'équipement de
AVERTISSEMENT
• Ne laissez pas de jeunes enfants assembler ou configurer ce produit sans aucune surveillance
car ils pourraient se blesser. Ce produit doit être assemblé sous le contrôle d'un adulte.
• Prenez garde aux bords des supports de cymbale et de tom. Leur tranchant risque de provoquer
des blessures.
• Prenez garde aux extrémités des éperons fixés au pad de grosse caisse et à la pédale.
Leur tranchant risque de provoquer des blessures.
• Si ce produit est utilisé avec un système de rack ou un support de cymbale, vérifiez que tous
les boulons sont bien serrés. Lorsque vous réglez la hauteur ou l'angle, ne desserrez pas
brusquement les boulons. Des boulons desserrés peuvent provoquer le renversement
du rack ou la chute des pièces, causant des blessures.
• Posez toujours le produit sur une surface plate et ferme. Si vous le disposez sur une surface
• Lors de l'installation du produit, soyez attentif à la manipulation et à la configuration des câbles.
inclinée ou instable ou sur des marches, cela pourrait le déstabiliser et provoquer sa chute à terre.
Des câbles mal disposés peuvent provoquer le trébuchement et la chute de l'utilisateur ainsi
que d'autres personnes.
• Ne modifiez pas le produit. Cela pourrait l'endommager, le détériorer ou provoquer des blessures.
• Ne vous asseyez pas sur le rack et ne marchez pas dessus. Le rack risquerait de se renverser
ou de s'endommager, en provoquant des blessures.
* Les caractéristiques techniques et les descriptions de ce mode d'emploi sont uniquement fournies à titre d'informations. Yamaha Corp. se réserve le droit de changer ou
modifier les produits et leurs caractéristiques techniques à tout moment sans aucun préavis. Les caractéristiques techniques, les équipements et les options pouvant différer
d'un pays à l'autre, adressez-vous à votre distributeur Yamaha.
manière incorrecte risque d'exposer les personnes à des
blessures mortelles ou d'entraîner de graves dommages
matériels.
ATTENTION
• Faites attention à vos doigts lorsque vous réglez les pinces. Vous risquez de vous pincer
ou de vous blesser.
• Soyez prudent lors de la manipulation des tuyaux, notamment leurs extrémités et leur partie
interne, ainsi que les extrémités des vis. Les copeaux notamment métalliques peuvent vous
blesser les doigts.
• Ne placez pas vos mains ou vos pieds sous la pédale ou le sélecteur au pied. Vous risquez
de les coincer et de vous blesser.
• Ne fixez pas de batterie acoustique au rack de batterie électronique. Les pinces risquent
de s'endommager et les batteries de tomber par terre, provoquant des blessures.
AVIS
• Assurez-vous de tenir la prise et non le câble lors de la connexion ou de la déconnexion du câble.
Veillez également à ne pas poser sur le câble des objets lourds ou pointus. L'application d'une force
excessive sur le câble peut entraîner des dommages au câble, notamment aux fils.
• Ne marchez pas sur le produit et ne placez pas d'objets lourds dessus. Cela pourrait l'endommager.
• Évitez d'utiliser ou de stocker ce produit dans des endroits très chauds (en plein soleil, à proximité
d'un radiateur ou dans un véhicule fermé) ou très humides (dans une salle de bain ou à l'extérieur
par temps de pluie). Cela pourrait entraîner sa déformation et sa décoloration, et l'endommager
ou le détériorer.
• Pour nettoyer le produit, n'utilisez pas de benzène, de diluant ou d'alcool au risque de provoquer
sa décoloration ou sa déformation. Essuyez-le avec un chiffon sec et doux ou un tissu humide ayant
été très bien essoré. Si le produit est sale ou collant, nettoyez-le avec un tissu imbibé de détergent
neutre puis essuyez-le avec un chiffon humide ayant été préalablement bien essoré afin d'en retirer
toute trace de détergent. Veillez à ne pas laisser l'eau ou le détergent entrer en contact avec les
coussins utilisés dans le produit, car cela pourrait les détériorer.
Le fait d'ignorer ce symbole et d'utiliser l'équipement de
manière incorrecte pourrait exposer les personnes manipulant
l'équipement à des blessures ou entraîner des dommages
matériels.
Montez les pads et le module déclencheur de batterie sur le système de rack.
Montez les pads et le module déclencheur sur le système de rack comme décrit ci-dessous, puis positionnez le pad de grosse caisse
et la cymbale charleston.
Suite au verso
Assemblage du module déclencheur de batterie et des pads de cymbale
Assemblage du module
déclencheur de batterie
1. Fixez le support de module (fourni) sur le bas
du module déclencheur de batterie à l'aide des
vis de fixation.
2. Placez le support de module à l'intérieur de la pince
de support et serrez le boulon de pince pour le
maintenir en place.
Montage des pads de cymbale
1. À l'aide d'une clé d'accord, desserrez le boulon
à clavette de la butée.
2. Retirez l'écrou à ailettes, les deux coussinets en
feutre et le cache-boulon du support de cymbale.
3. Placez la butée sur le support de cymbale.
* Si le boulon à clavette n'a pas été suffisamment
desserré à l'étape 1 ci-dessus, vous risquez de
ne pas pouvoir faire glisser la butée sur l'axe
du support de cymbale. Dans ce cas, desserrez
le boulon autant que possible sans le retirer.
4. Remettez le cache-boulon en place.
* Lors du montage du cache-boulon, tournez
jusqu'à ce qu'il ne pivote plus.
5. Fixez la butée en place. Une fois la butée
parfaitement en contact avec la surface du bas
du cache-boulon, serrez le boulon à clavette
de la butée à l'aide d'une clé d'accord.
6. Placez un des coussinets en feutre retirés
à l'étape 2 sur le support de cymbale.
7. Montez le pad sur le pied de cymbale. Abaissez
le pad pour le mettre en place en faisant passer
l'axe du support de la cymbale à travers l'orifice
central de la section de la cuvette. Une fois le
montage effectué, la broche de la butée doit reposer
à l'intérieur du petit orifice du pad.
* Si vous jouez sur un pad de cymbale alors que
la broche de la butée n'est pas à l'intérieur du petit
orifice, le pad risque de tourner, ce qui provoquera
le débranchement du câble. Il est donc très
important de s'assurer que la butée est fixée
comme décrit à l'étape 5 ci-dessus.
8. Fixez le coussinet en feutre livré avec le pad.
* Le deuxième coussinet en feutre retiré du support
de cymbale à l'étape 2 ci-dessus n'est pas requis
pour monter le pad.
9. Resserrez le boulon à ailettes pour fixer le pad sur
le support de la cymbale.
PCY135
PCY135
Module déclencheur
de batterie
Vis de fixation
du support de module
Support de module
Module déclencheur
de batterie (face arrière)
Avant du
module
Boulon de pince
Module déclencheur
de batterie
+
support de module
Insertion
Pince de support
Clé d'accord
Boulon à clavette
Butée
Support de cymbale
Coussinets en feutre
Cache-boulon
Écrou à ailettes
Support de cymbale
Butée
Cache-boulon
Support de la cymbale
Butée
Cache-boulon
Contact total
Pad
Coussinet en feutre
livré avec le pad
Support de cymbale
Coussinet
en feutre
Cache-boulon
Pad
Butée
Broche
Écrou à ailettes
Broche de la butée
Petit orifice
Assemblage du support de cymbale charleston
1. Si vous ne disposez pas de tapis de batterie (vendu
séparément), placez un carton sur le sol pour éviter
de le rayer.
2. Desserrez le boulon à ailettes du pied de cymbale
charleston (a sur la figure suivante).
3. Déployez le trépied afin de stabiliser le pied.
Resserrez le boulon à ailettes desserré à l'étape 2.
4. Introduisez la tige-rayon dans l'orifice de la structure
comme illustré ci-dessous.
5. Desserrez le boulon à ailettes (b sur la figure) pour
retirer la vis de réglage de la cymbale charleston,
comme illustré à droite.
* La vis de réglage de la cymbale charleston
n'est pas utilisée dans l'exemple d'assemblage
standard décrit dans cette brochure. À la place,
utilisez la vis à réglage de la cymbale charleston
fournie avec le RHH135.
6.
Retirez la tige de la cymbale charleston du tuyau
supérieur .
7. Vissez la tige de la cymbale charleston dans
l'écrou du tuyau inférieur .
8. Insérez le tuyau supérieur dans la tige de
la cymbale charleston dont il est question
ci-dessus, puis serrez le boulon à ailettes (c sur
la figure) avec la plaque de support de cymbale
positionnée dans la partie médiane de la tige .
9. Retirez le disque de feutre situé au-dessus de la
plaque de support. Il n'est pas utilisé dans l'exemple
d'assemblage standard décrit dans cette brochure.
10. Installez le pad de cymbale charleston RHH135.
* Reportez-vous à la section Installation
du Mode d'emploi fourni avec le RHH135.
Tige-rayon
Boulon
àailettes a
Tige-rayon
Disque
de feutre
Vis de réglage de la
cymbale charleston
Plaque de
support
Plaque
de support
c
b
Assemblage du pad de grosse caisse
1. Si vous ne disposez pas de tapis de batterie (vendu séparément), placez un carton
sur le sol pour éviter de le rayer.
2. Retirez les boulons à ailettes, les rondelles freins et les disques du cadre du pad
de caisse claire et mettez-les de côté dans l'ordre de leur retrait.
3. Place la section de la base sur le cadre comme illustré à droite, puis fixez-la en
place en assemblant les boulons à ailettes, les rondelles freins et les disques
retirés à l'étape précédente côté base.
Corps
Corps
Base
Disque
Rondelle frein
Boulon
à ailettes
4
AVIS
5
1. Insérez les fiches droites du câble serpentin 9 canaux dans les prises d'entrée
de déclenchement du module déclencheur de batterie ([q SNARE] à [o KICK/!0]
et [HI-HAT CONTROL]).
• Si vous utilisez l'installation standard, les autocollants de chaque côte des
prises du câble serpentin vous indiqueront le nom du pad correspondant.
2. Insérez les fiches en forme de L du câble serpentin 9 canaux dans les pads
adéquats.
3. Dans le cas des pads de caisse claire et de tom, enroulez les câbles autour
des serre-câbles pour éviter qu'ils ne soient débranchés accidentellement.
Une courbure excessive peut endommager les câbles
des pads. Lorsque vous enroulez ces câbles autour des
serre-câbles, veillez dès lors à ne pas les plier trop fort.
[Panneau arrière du module déclencheur de batterie]
987
Pas de
connexion
654321
[Câble serpentin
9 canaux]
Fiches
droites
Fiches en
forme de L
Noms des fiches droites
(tels qu'indiqués sur les
autocollants)
SNARE
TOM1
TOM2
TOM3
RIDE
CRASH
HI HAT
HH CON
KICK
Noms des prises du DTX700
1: qSNARE
2: wTOM1
3: eTOM2
4: rTOM3
5: tRIDE
6: yCRASH1
7: iHI-HAT
8 : HI-HAT CONTROL
9: oKICK/!0
HH CON HI HAT CRASH SNARE TOM1 TOM2 TOM3 RIDEKICK
[Emplacements des prises des pads]
AVIS
6
1. Insérez la prise CC de l'adaptateur secteur dans le connecteur .
Faites ensuite passer le cordon de l'adaptateur secteur dans le serre-câble
pour le maintenir en place.
2. Utilisez les bandes pour câble pour attacher les câbles au rack comme illustré
àdroite. ( )
3. Branchez l'adaptateur secteur sur une prise secteur.
[Panneau arrière du module déclencheur de batterie]
Serre-câble
Connecteur
Positionnez le pied de cymbale charleston et le pad de grosse caisse à l'endroit souhaité, en vous référant à l'exemple
d'assemblage standard au recto.
Avant d'entamer l'assemblage, placez un tapis pour batterie (vendu séparément) sur le sol. Pour éviter d'endommager le sol, vous
pouvez également poser dessus les cartons aplatis des emballages sous le pied de cymbale charleston et le pad de grosse caisse.
Connectez les pads au module déclencheur de batterie.
En vous reportant à l'illustration ci-dessous, connectez la sortie de chaque pad à la prise d'entrée de déclenchement correspondante du module
déclencheur de batterie.
Connectez le module déclencheur de batterie à une source d'alimentation électrique.
La procédure d'assemblage est à présent terminée.
étapes ultérieures, reportez-vous à la section Installation du Mode d'emploi fourni avec le module déclencheur de batterie.
* Pour plus d'informations sur la mise sous/hors tension, la vérification du son et d'autres
Loading...
