YAESU FTDX-10 User guide

Manuale d'uso

In questo manuale

Il modello FTDX10 è un ricetrasmettitore all'avanguardia con una serie di nuove ed entusiasmanti funzioni, alcune delle quali potrebbero rappresentare, per l'operatore, un'assolutamente novità. Per ottenere la massima soddisfazione e sfruttare al meglio l'FTDX10, si raccomanda di leggere interamente questo manuale e di tenerlo a portata di mano per la consultazione durante l'apprendimento delle innumerevoli funzionalità di questo nuovo ricetrasmettitore. Prima dell'uso dell'FTDX10, leggere questo manuale.

Indicazioni per la lettura del presente manuale

Per la selezione di una voce visualizzata sulla schermata funzioni di FTDX10 si utilizzano due diversi metodi: “Azionamento mediante sfioramento della voce direttamente sul display”; e “Rotazione della manopola [FUNC] per selezionare la voce, seguita dalla pressione della manopola [FUNC]”.

Ne consegue che in questo manuale, le operazioni eseguibili sorando la schermata funzioni o ruotando

e premendo la manopola [FUNC] vengono abbreviate con “Selezionare [DISPLAY SETTING] → [DISPLAY] → [LED DIMMER]”; come descritto di seguito:

Esempio: come regolare la luminosità del LED

1. Premere la manopola [FUNC] per visualizzare la schermata funzioni.

2. Sfiorare [DISPLAY SETTING] sulla schermata funzioni oppure ruotare la manopola [FUNC] per selezionare [DISPLAY SETTING], quindi premere la manopola [FUNC].

3. Sorare [DISPLAY] sul display oppure ruotare la manopola [FUNC] per selezionare [DISPLAY], quindi premere la manopola [FUNC].

4. Sorare la sezione impostazioni di [LED DIMMER] sul display oppure ruotare la manopola [FUNC] per

selezionare [LED DIMMER], quindi premere la manopola [FUNC].

5. Ruotare la manopola [FUNC], o sorare “<” oppure “>” su uno dei due lati del valore per regolare la luminosità.

In questo manuale si utilizzano anche le seguenti note:

Questa icona indica precauzioni e segnalazioni di cui l'utente deve essere consapevole.

Quest'icona indica utili note, suggerimenti e informazioni.

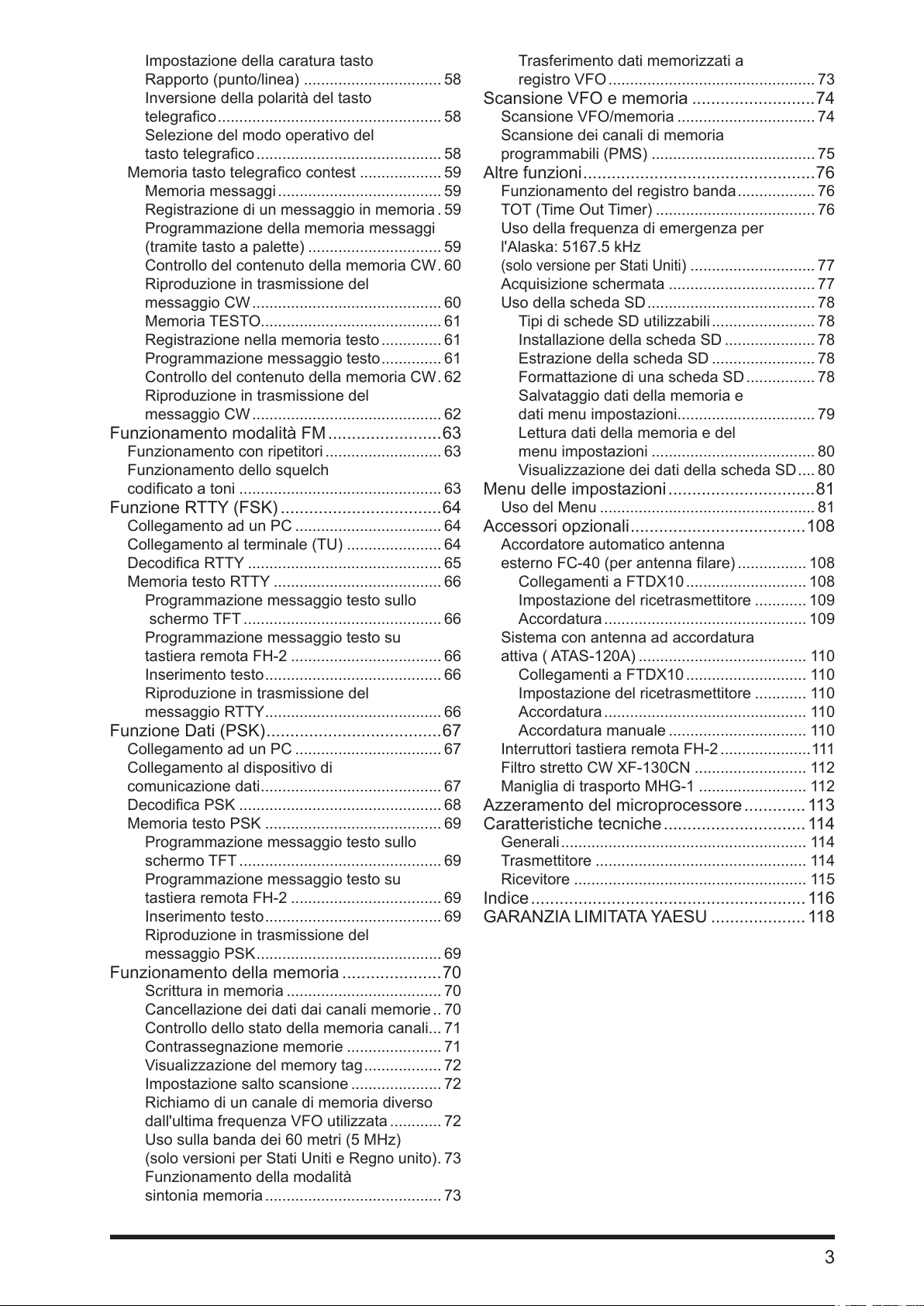

Indice

Descrizione generale ......................................4

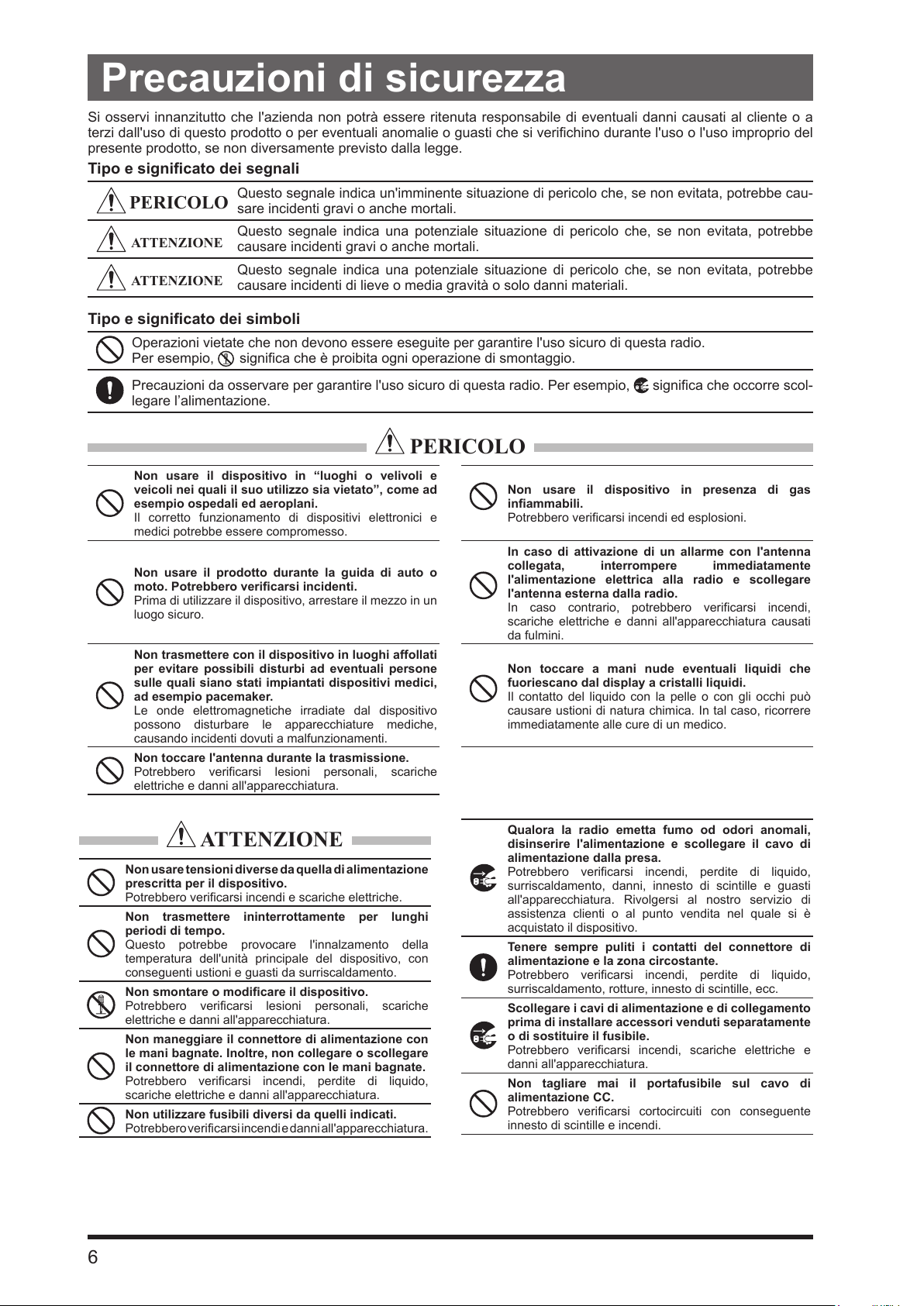

Precauzioni di sicurezza .................................6

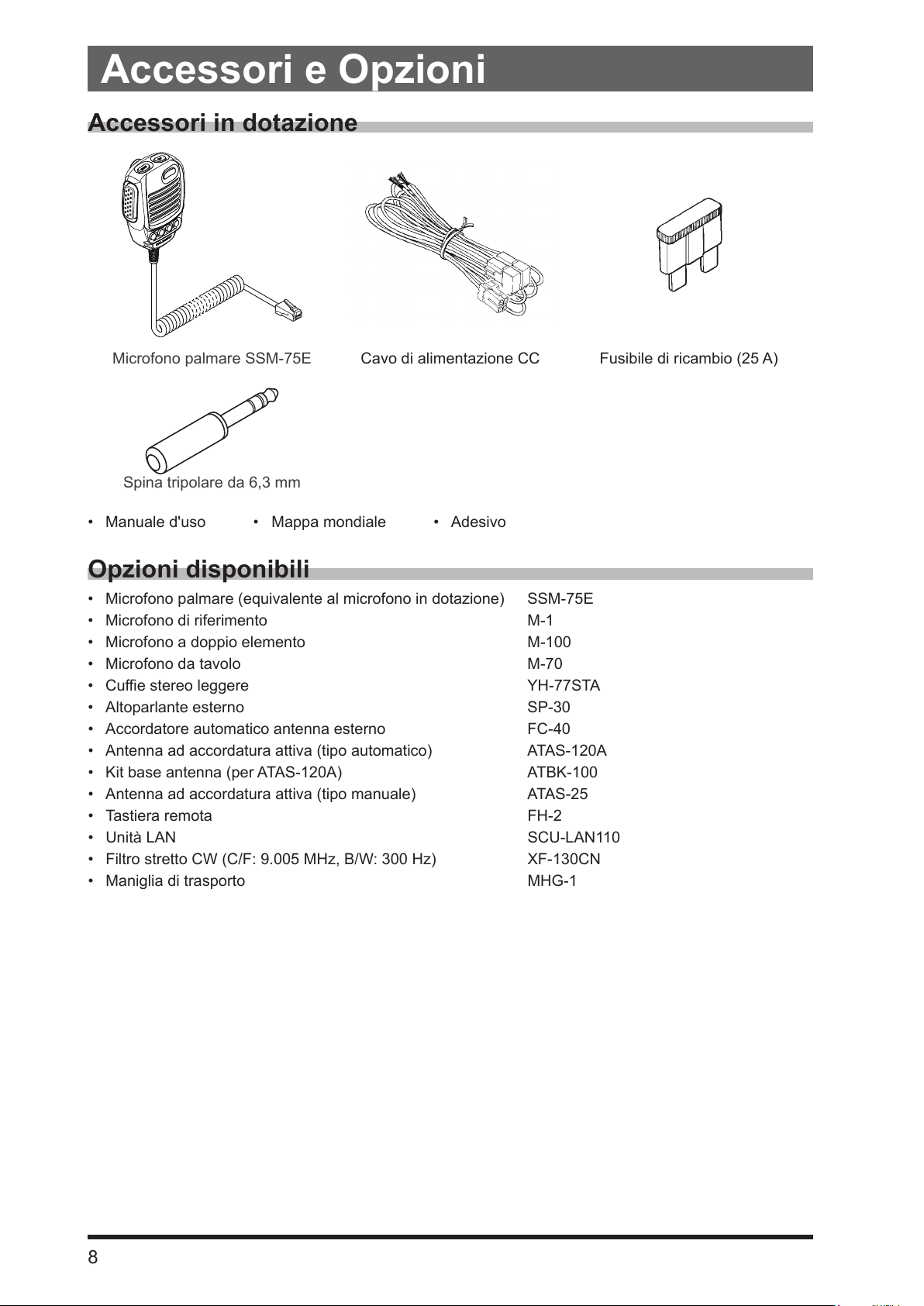

Accessori e Opzioni ........................................8

Accessori in dotazione ...................................... 8

Opzioni disponibili ............................................. 8

Installazione e connessioni.............................9

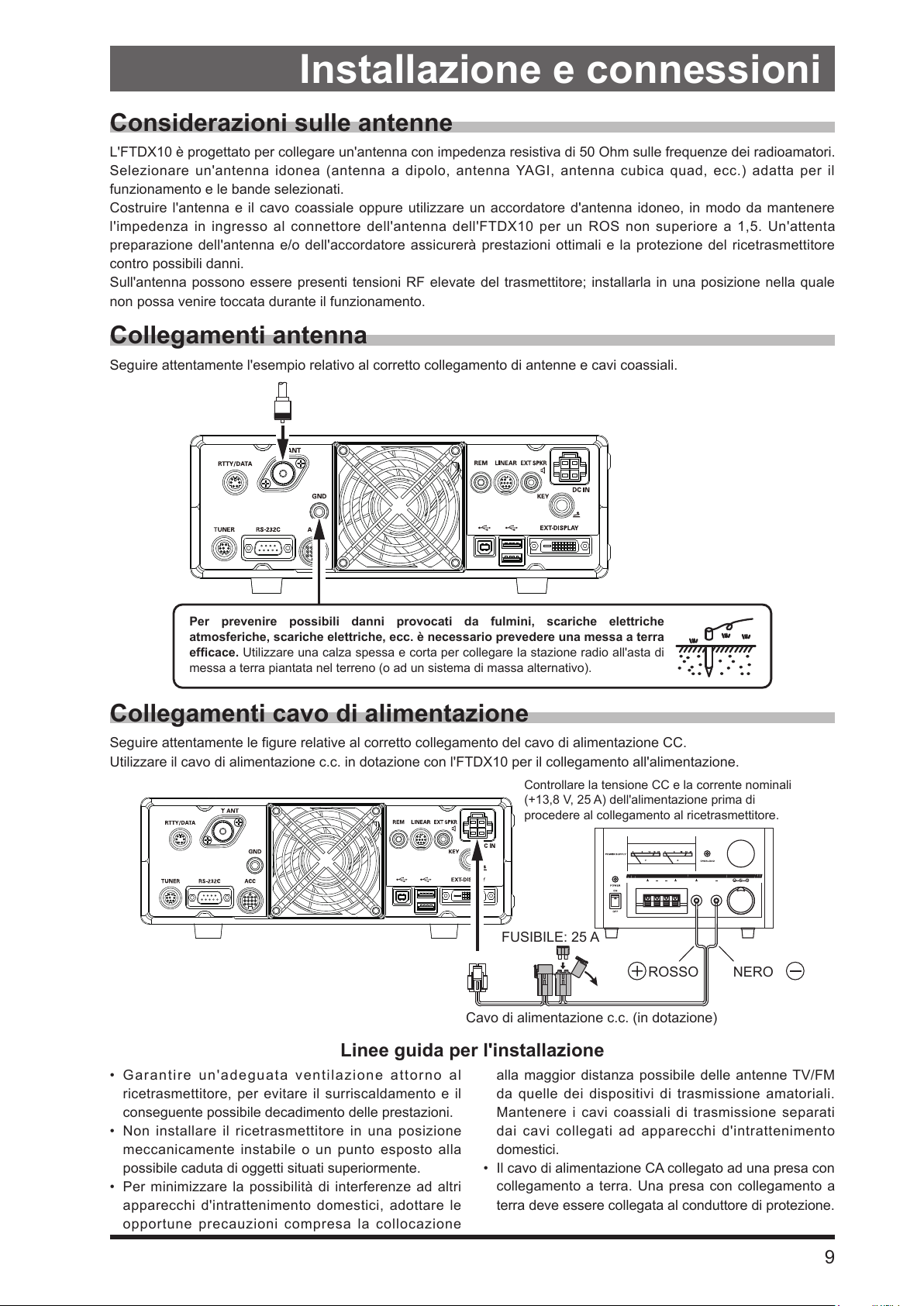

Considerazioni sulle antenne ............................ 9

Collegamenti antenna ....................................... 9

Collegamenti cavo di alimentazione .................. 9

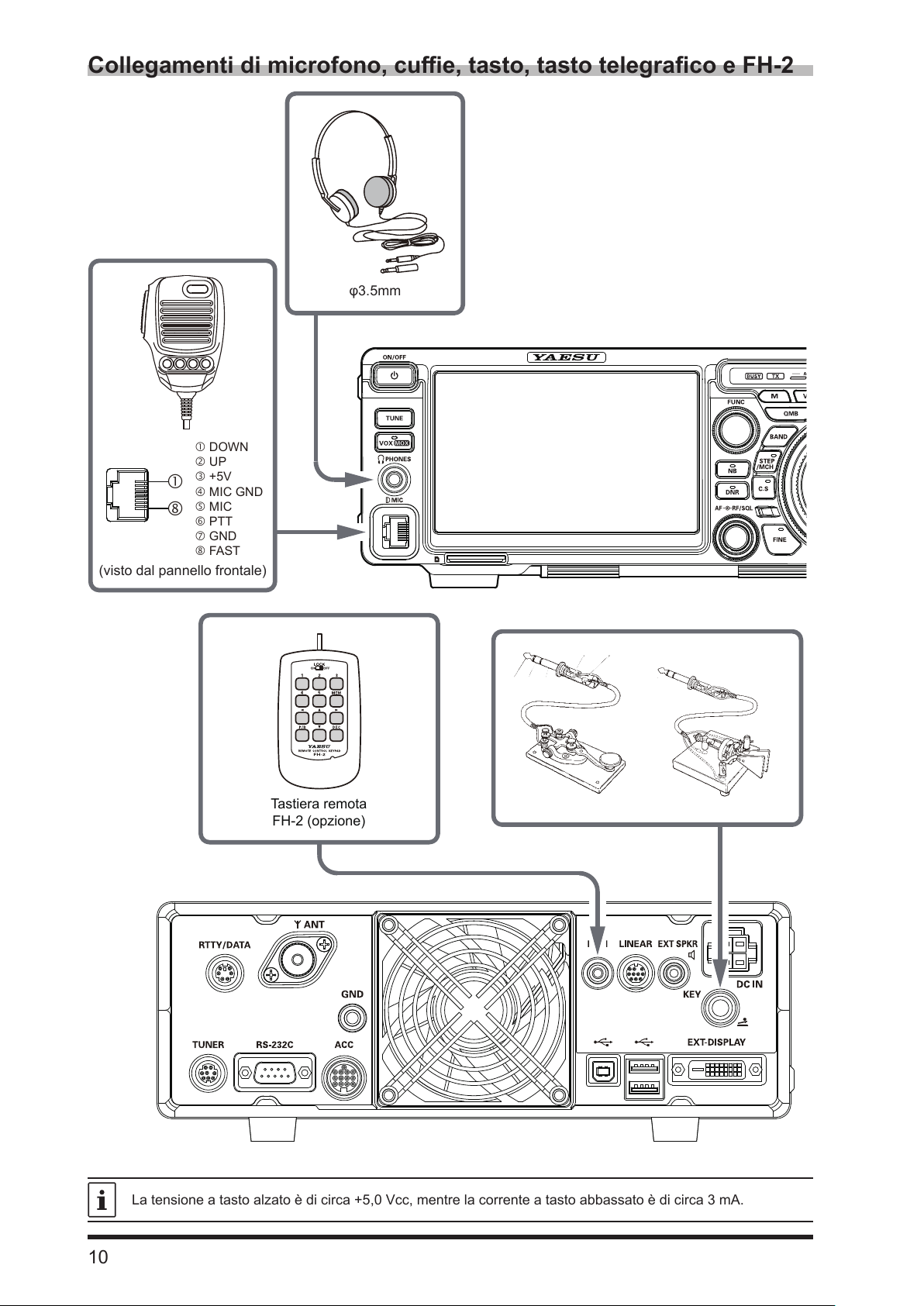

Collegamenti di microfono, cu󰀩e, tasto,

tasto telegraco e FH-2 ................................... 10

Collegamenti all'amplicatore lineare .............. 11

Collegamento ad amplicatore

lineare VL-1000 ........................................... 11

Collegamento ad altri amplicatori lineari .... 11

Collegamenti del display ................................. 12

Collegamento per funzionamento remoto

(unità LAN “SCU-LAN10”) ............................... 12

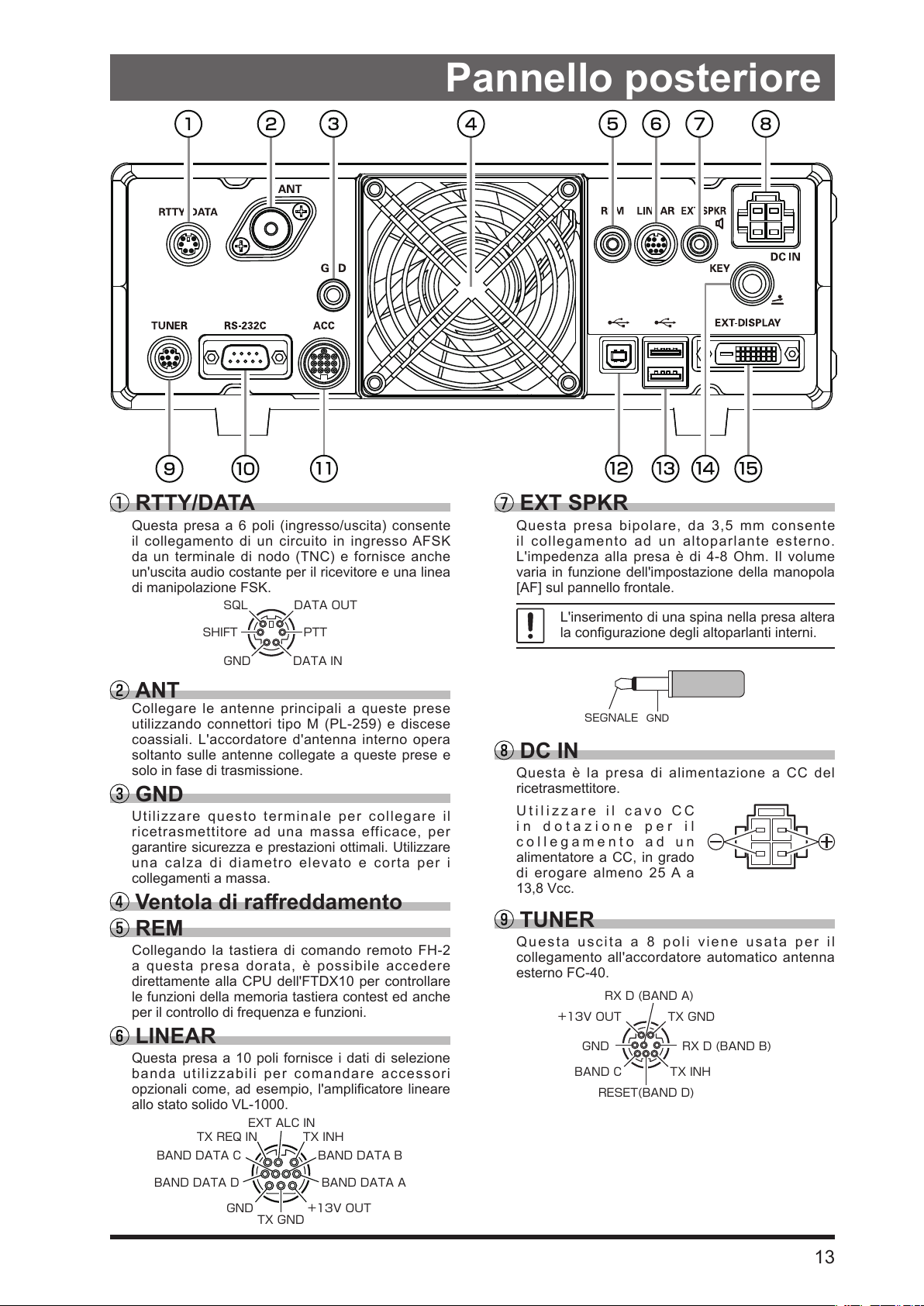

Pannello posteriore.......................................13

SSM-75E Interruttori sul microfono ..............15

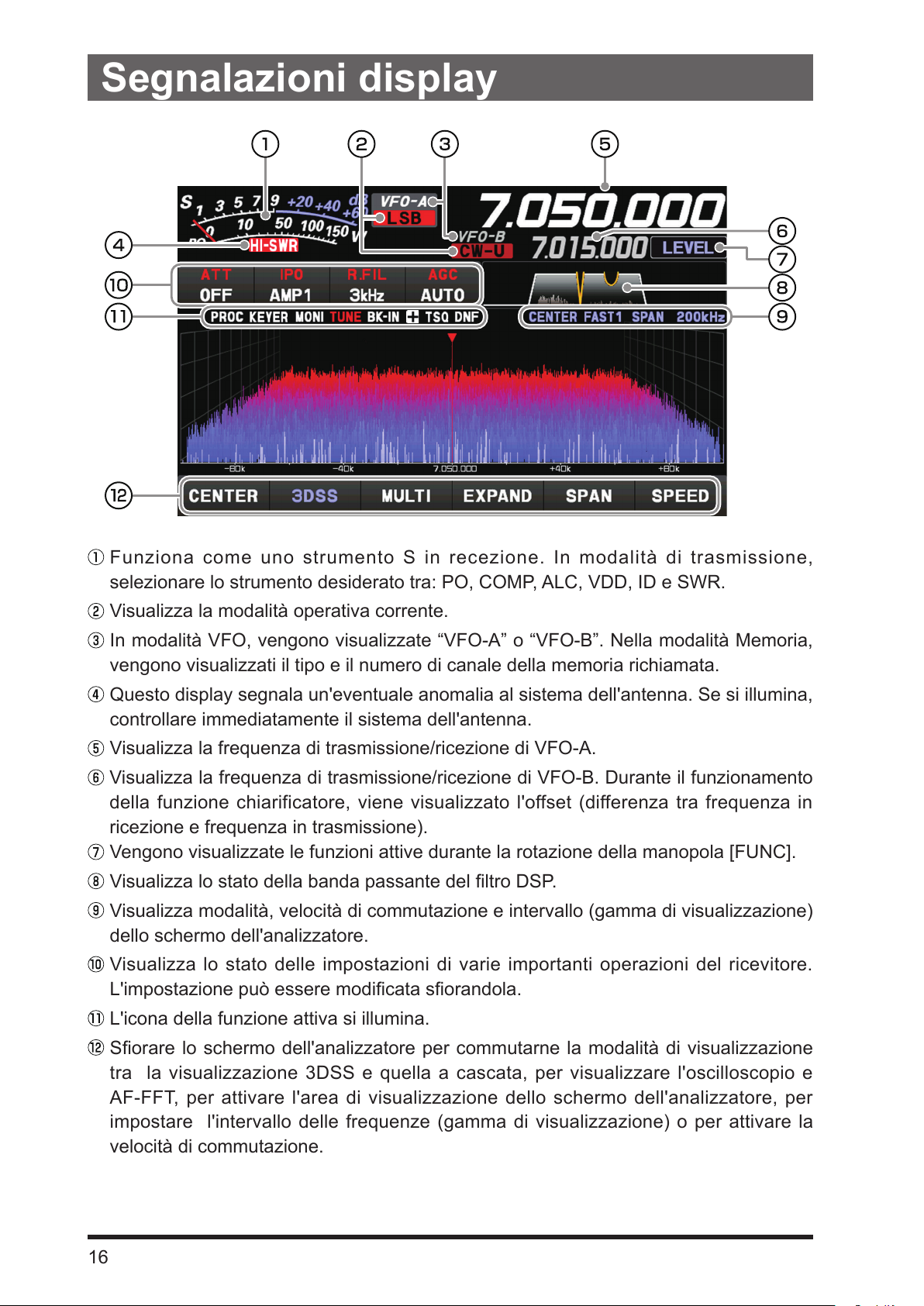

Segnalazioni display ..................................... 16

Immissione frequenza da tastiera ............... 18

Sintonizzazione con passi di

1 MHz o 1 kHz ............................................. 18

Con funzione chiaricatore attiva ................ 18

Selezione del ltro a tetto ............................ 20

Disattivazione del display dell'analizzatore

di spettro ...................................................... 20

ATT (attenuatore) ........................................ 22

IPO .............................................................. 22

R.FIL (Commutazione ltro a tetto) ............. 22

AGC (controllo automatico di guadagno) .... 23

CENTER/CURSOR/FIX .............................. 24

CENTRALE ................................................. 24

CURSOR ..................................................... 24

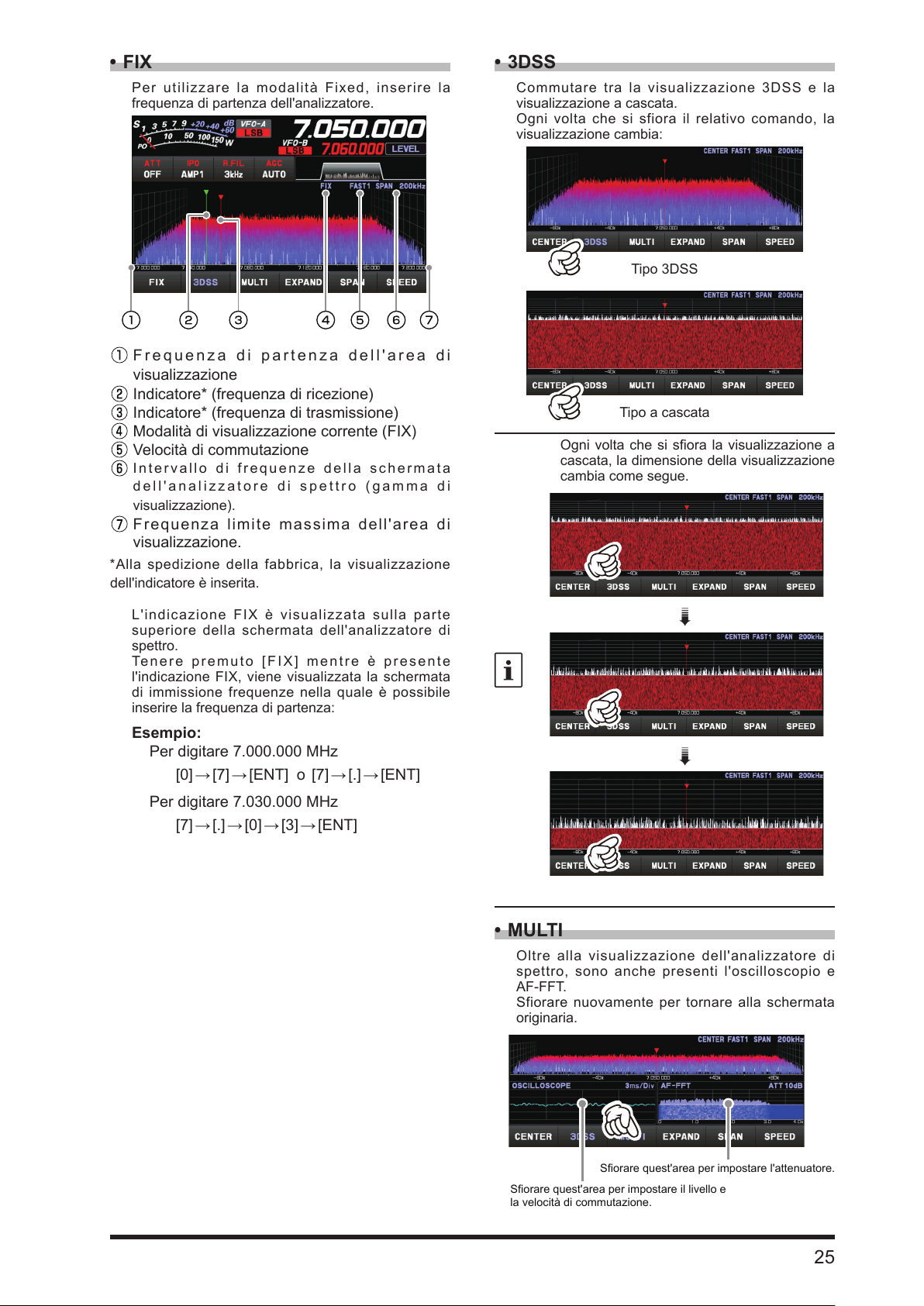

FIX ............................................................... 25

3DSS ........................................................... 25

MULTI .......................................................... 25

EXPAND ...................................................... 26

SPAN ........................................................... 26

SPEED ........................................................ 26

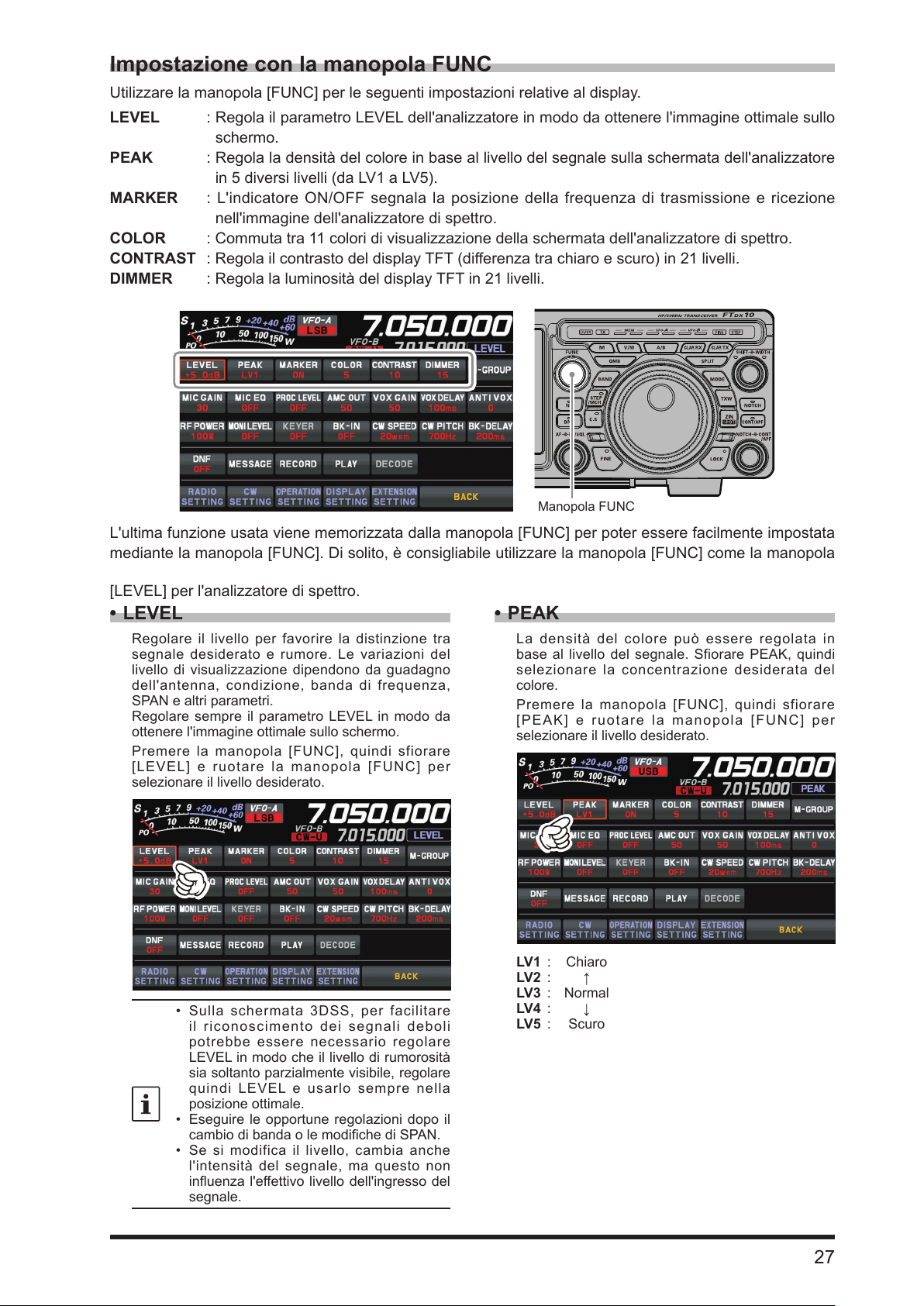

LEVEL ......................................................... 27

PEAK ........................................................... 27

MARKER ..................................................... 28

COLOR ........................................................ 28

Regolazione contrasto ................................. 28

Regolazione della luminosità (DIMMER) ..... 28

Altre impostazioni del display .......................... 29

Screensaver ................................................ 29

Inserimento dell'identicativo di chiamata ... 29

Indicatori a LED ............................................... 31

Regolazione della luminosità

dell'indicatore a LED ................................... 31

Comandi e interruttori su pannello frontale...32

Regolazione del GUADAGNO VOX ............ 32

Impostazione del ritardo in modalità VOX ... 32

Regolazione della sensibilità Anti-Trip VOX Regolazione del livello del circuito di

riduzione rumore (NB) ................................. 34

. 33

Regolazione attenuazione della

rumorosità ................................................... 34

Riduzione delle interferenze a impulsi di

maggiore durata .......................................... 34

Regolazione del livello DNR ........................ 35

Commutazione del funzionamento

della manopola [RF/SQL] ............................ 35

Registrazione nei canali QMB ..................... 35

Richiamo dei canali QMB ............................ 35

Modica del numero di canali QMB ............. 35

Chiaricatore RX ........................................ 37

Regolazione della frequenza di

trasmissione sulla frequenza di

spostamento ................................................ 37

TX Chiaricatore .......................................... 37

Spostamento della frequenza con la frequenza di ricezione di regolazione

del chiaricatore TX ..................................... 37

Modalità di assegnazione delle funzioni ...... 38

Funzione "Quick Split .................................. 41

Immissione diretta della frequenza di

spostamento ................................................ 41

Regolazione del GUADAGNO del

ltro CONTOUR .......................................... 43

Impostazione della larghezza di banda

(“Q”) del circuito CONTOUR ....................... 43

Comunicazione vocali (SSB e AM) ...............46

Nella trasmissione nelle modalità SSB o AM .. 46

Processore del parlato .................................... 47

Comando potenza d'uscita RF ........................ 47

MONI (Monitor) ................................................ 47

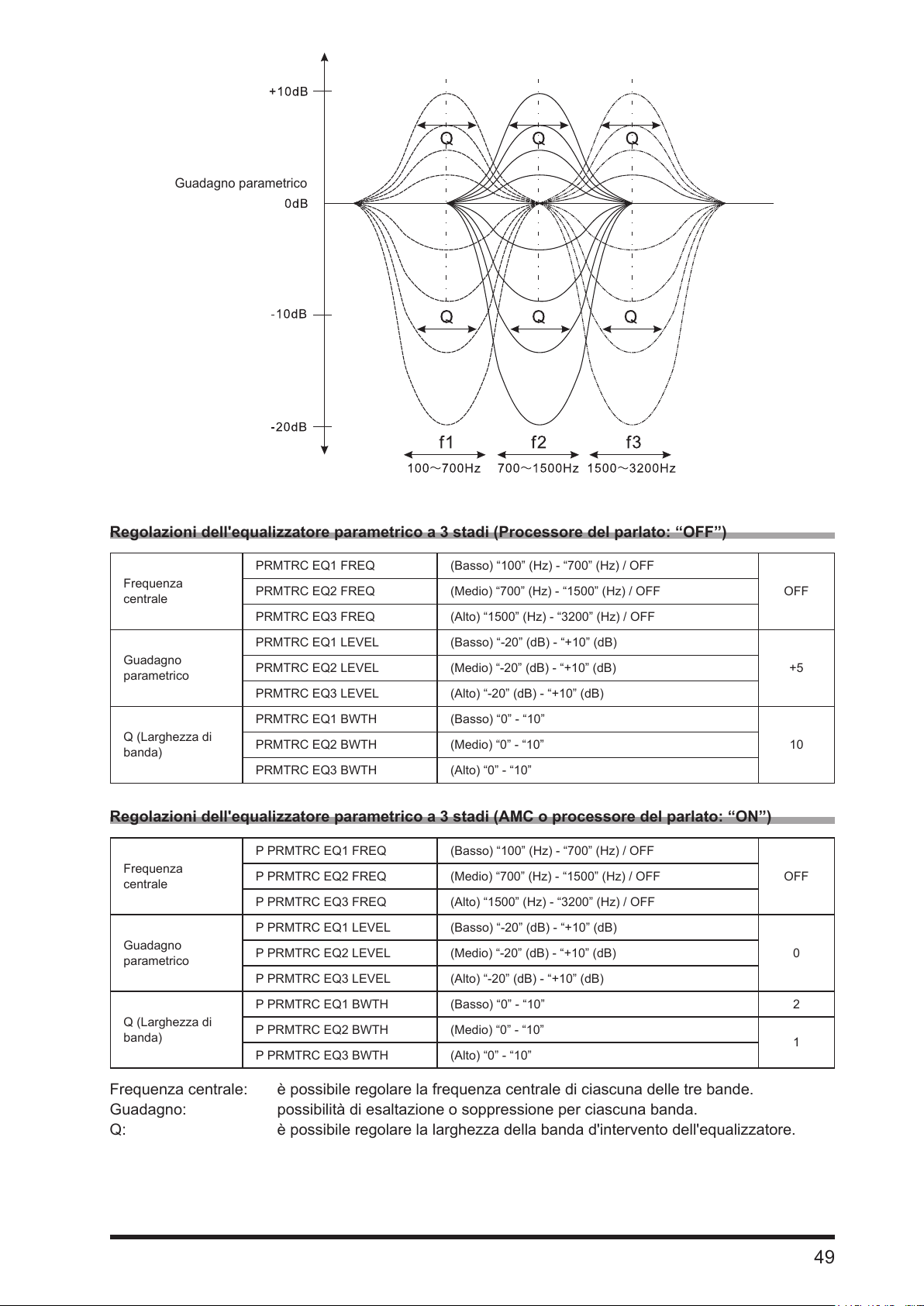

Equalizzatore microfonico parametrico ........... 48

Impostazione dell'equalizzatore

microfonico parametrico .............................. 48

Attivazione dell'equalizzatore microfonico

parametrico ................................................. 48

Memoria vocale ............................................... 50

Registrazione in memoria della propria

voce ............................................................. 50

Controllo della registrazione ........................ 50

Trasmissione del messaggio registrato ....... 50

Registrazione del segnale audio ricevuto ........ 51

Registrazione del segnale audio ricevuto .... 51

Riproduzione del contenuto registrato ......... 51

Cancellazione del contenuto registrato ....... 51

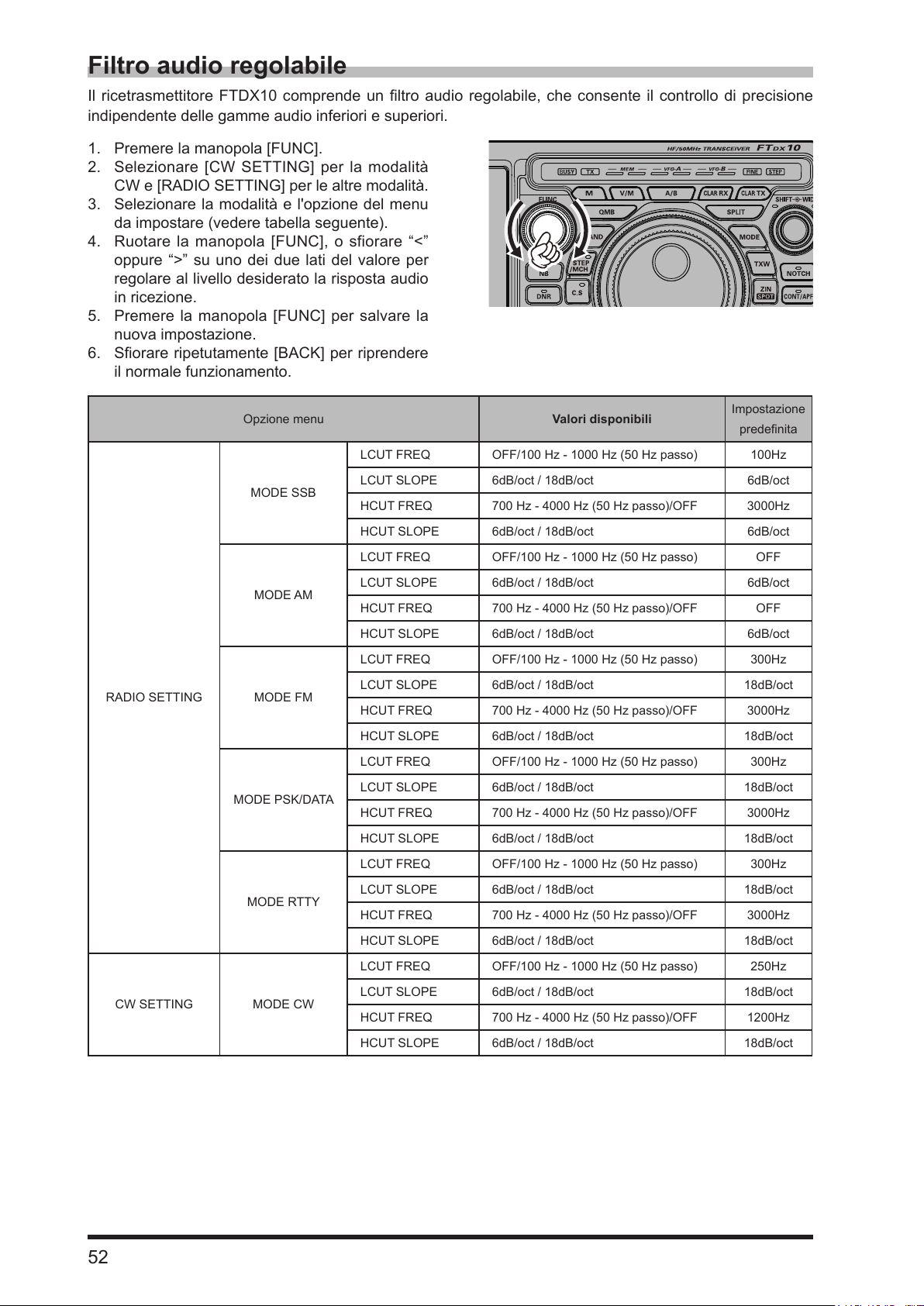

Filtro audio regolabile ...................................... 52

Modica della qualità del suono del segnale

audio in ricezione ............................................ 53

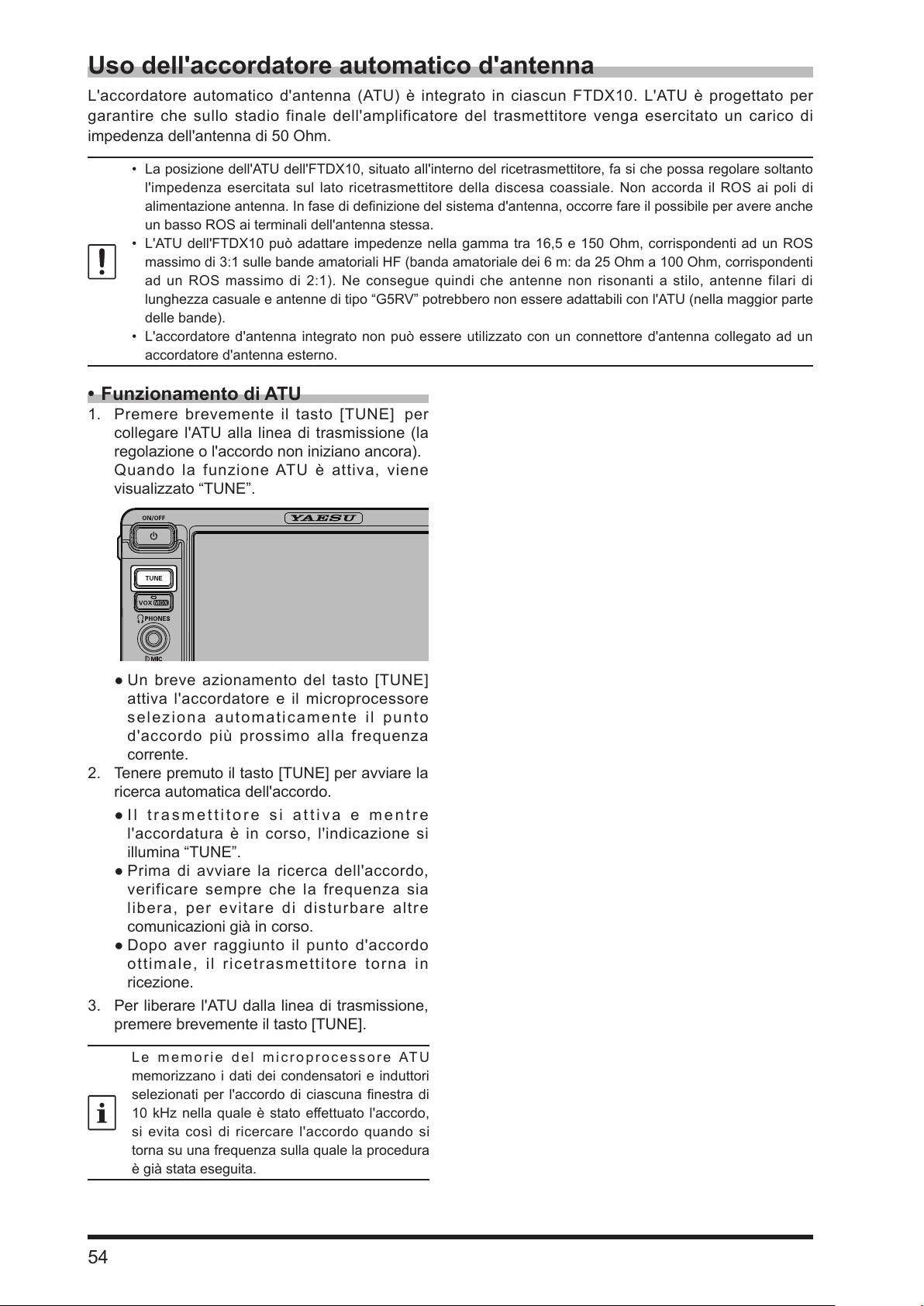

Uso dell'accordatore automatico d'antenna .... 54

Funzionamento di ATU ................................ 54

Funzionamento in CW ..................................56

Regolazione del livello audio del tono

laterale ......................................................... 56

Impostazione del tempo di ritardo CW ........ 56

Battimento zero in CW .................................... 56

Decodica CW ................................................. 57

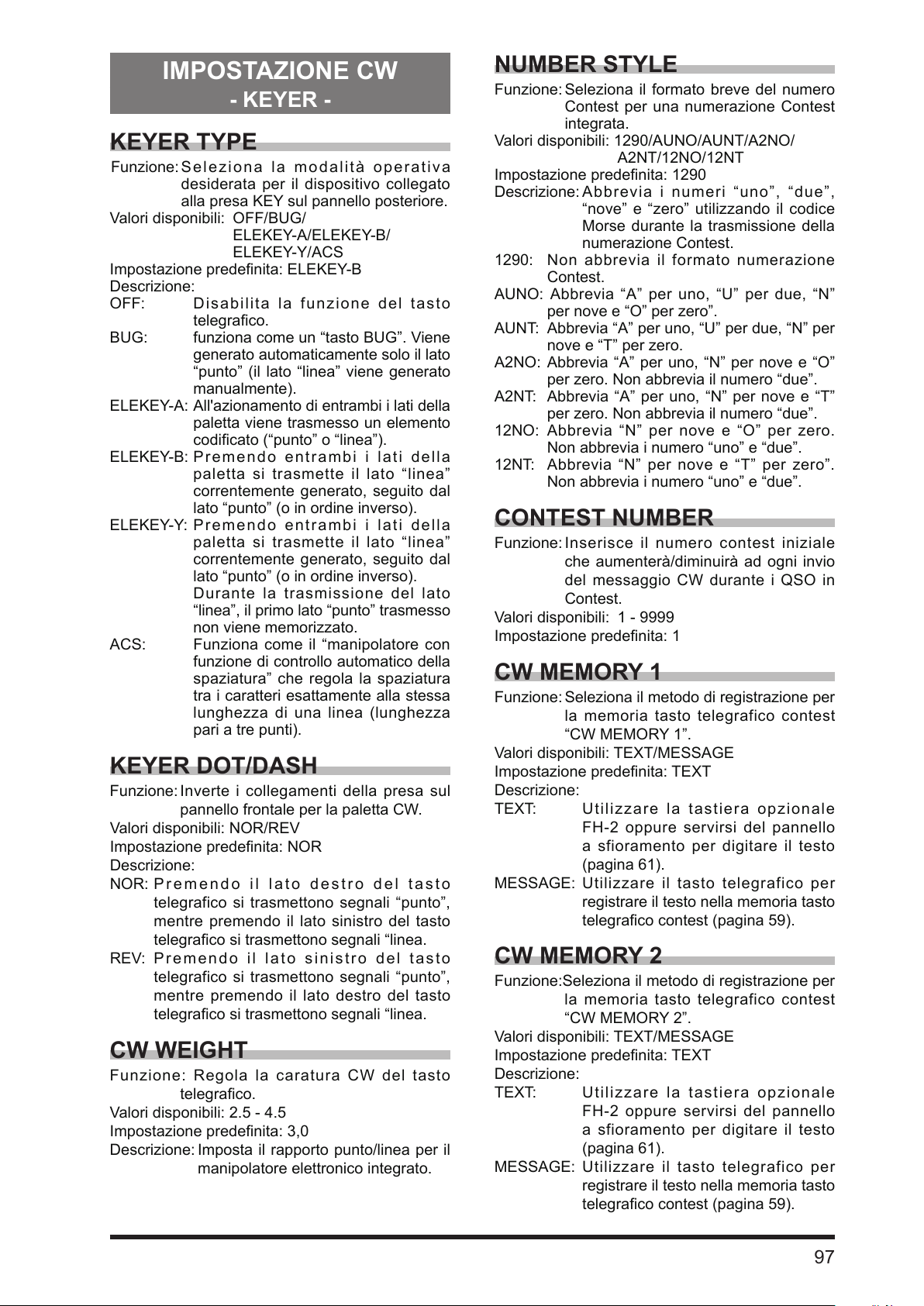

Impostazione del tasto telegraco ................... 58

Regolazione velocità Keyer ......................... 58

Impostazione della caratura tasto

Rapporto (punto/linea) ................................ 58

Inversione della polarità del tasto

telegraco .................................................... 58

Selezione del modo operativo del

tasto telegraco ........................................... 58

Memoria tasto telegraco contest ................... 59

Memoria messaggi ...................................... 59

Registrazione di un messaggio in memoria

Programmazione della memoria messaggi

(tramite tasto a palette) ............................... 59

Controllo del contenuto della memoria CW . 60

Riproduzione in trasmissione del

messaggio CW ............................................ 60

Memoria TESTO.......................................... 61

Registrazione nella memoria testo .............. 61

Programmazione messaggio testo .............. 61

Controllo del contenuto della memoria CW . 62

Riproduzione in trasmissione del

messaggio CW ............................................ 62

. 59

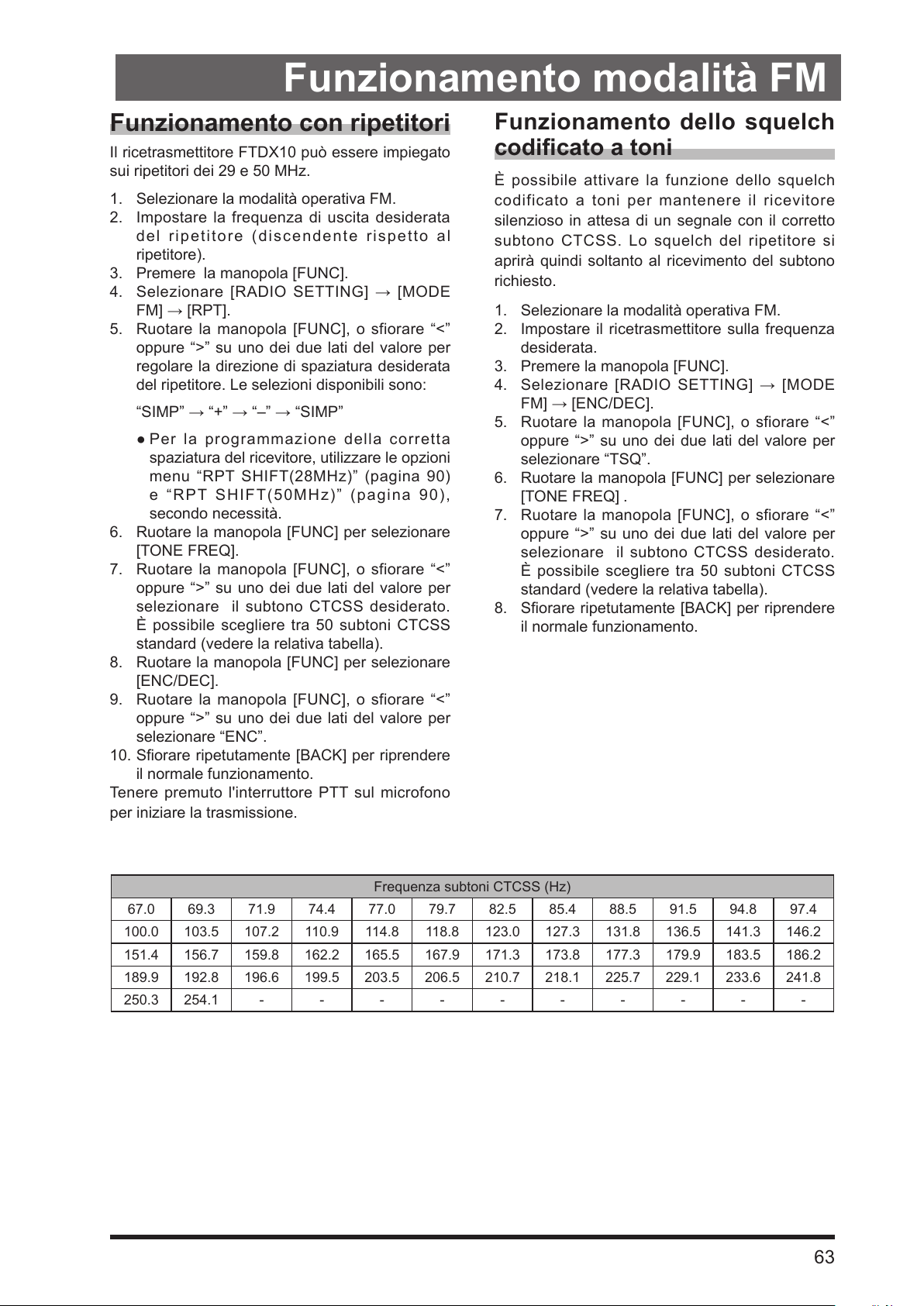

Funzionamento modalità FM ........................ 63

Funzionamento con ripetitori ........................... 63

Funzionamento dello squelch

codicato a toni ............................................... 63

Funzione RTTY (FSK) ..................................64

Collegamento ad un PC .................................. 64

Collegamento al terminale (TU) ...................... 64

Decodica RTTY ............................................. 65

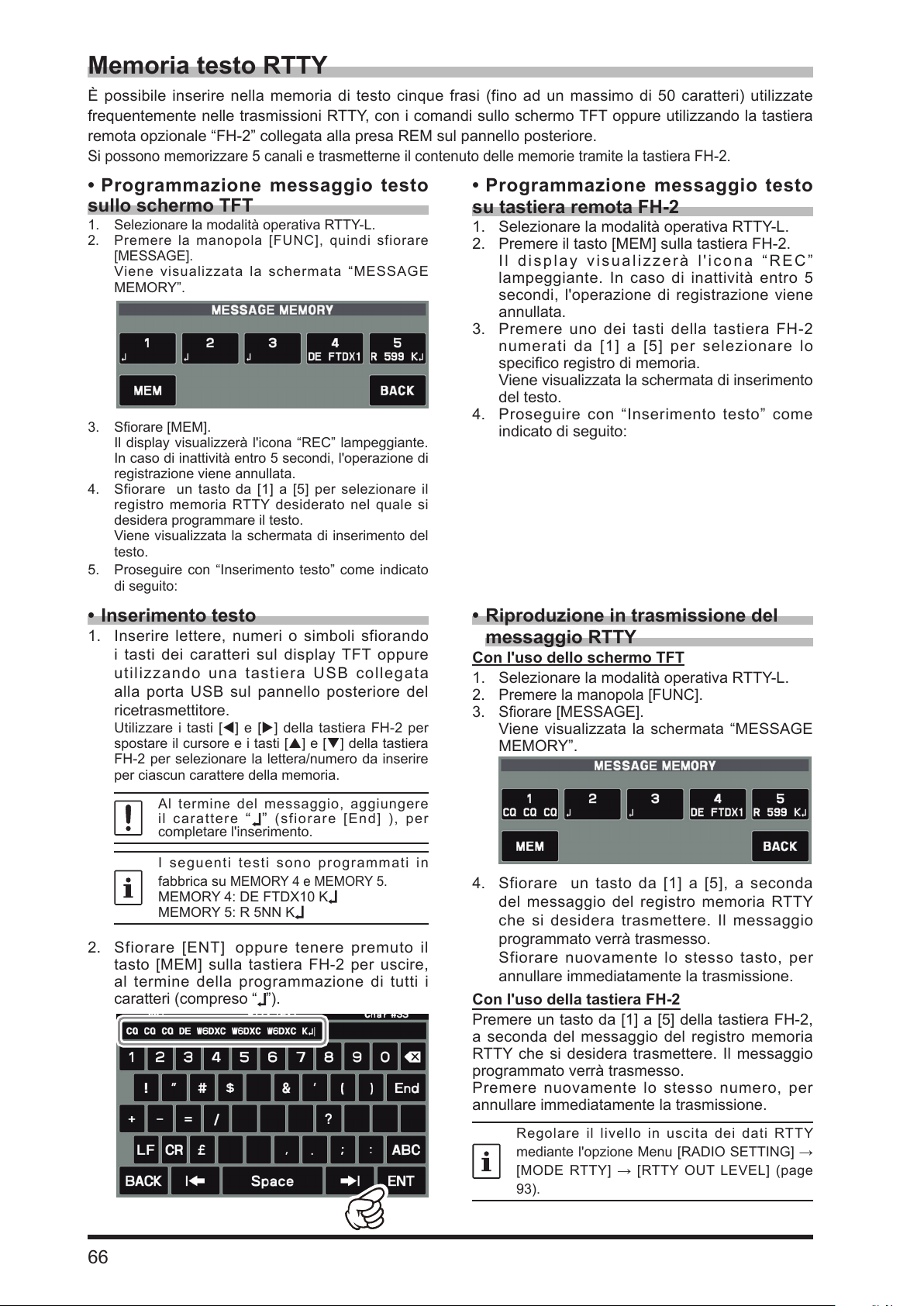

Memoria testo RTTY .......................................66

Programmazione messaggio testo sullo

schermo TFT .............................................. 66

Programmazione messaggio testo su

tastiera remota FH-2 ................................... 66

Inserimento testo ......................................... 66

Riproduzione in trasmissione del

messaggio RTTY ......................................... 66

Funzione Dati (PSK) ..................................... 67

Collegamento ad un PC .................................. 67

Collegamento al dispositivo di

comunicazione dati .......................................... 67

Decodica PSK ............................................... 68

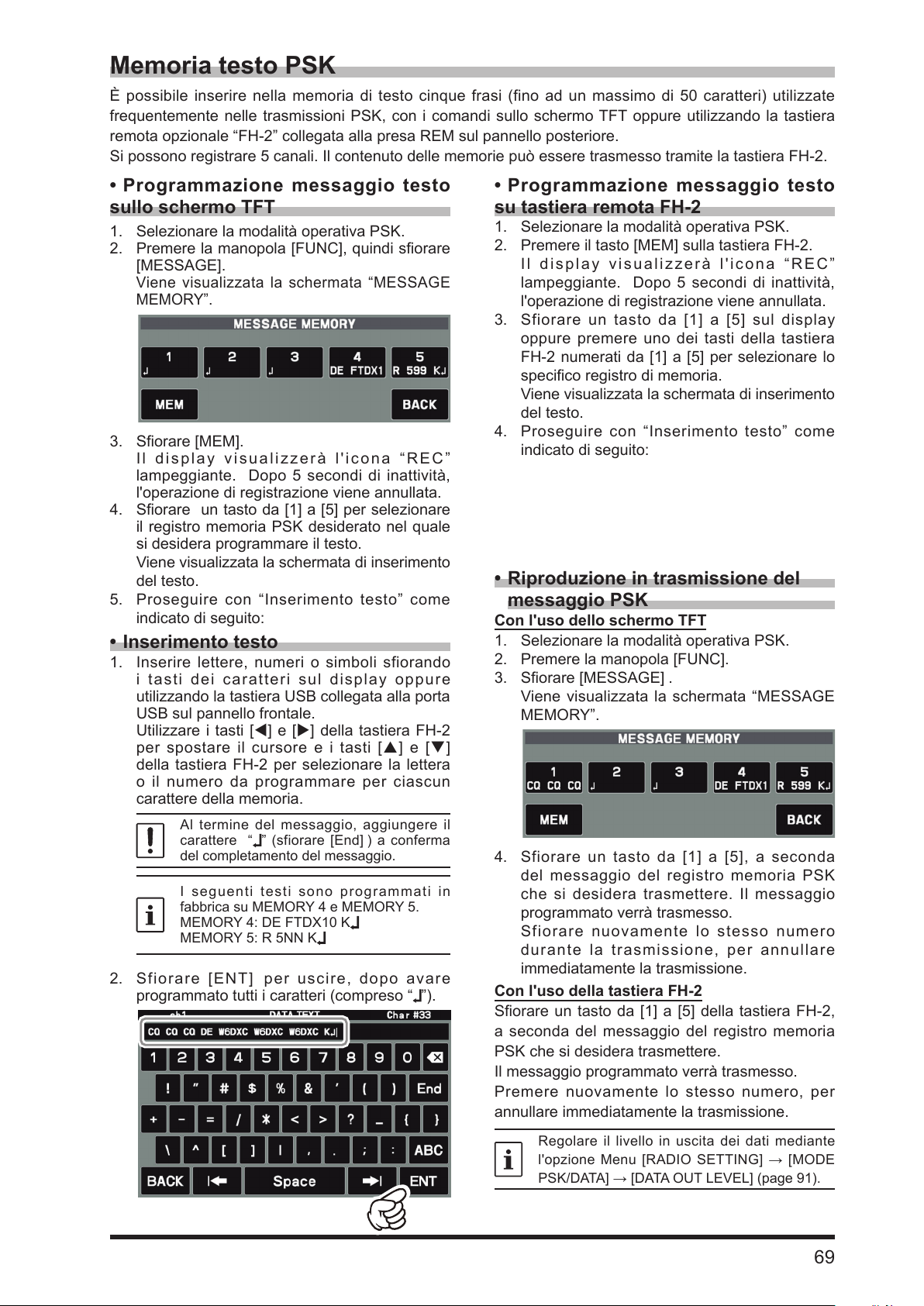

Memoria testo PSK ......................................... 69

Programmazione messaggio testo sullo

schermo TFT ............................................... 69

Programmazione messaggio testo su

tastiera remota FH-2 ................................... 69

Inserimento testo ......................................... 69

Riproduzione in trasmissione del

messaggio PSK ........................................... 69

Funzionamento della memoria .....................70

Scrittura in memoria .................................... 70

Cancellazione dei dati dai canali memorie .. 70 Controllo dello stato della memoria canali ... 71

Contrassegnazione memorie ...................... 71

Visualizzazione del memory tag .................. 72

Impostazione salto scansione ..................... 72

Richiamo di un canale di memoria diverso

dall'ultima frequenza VFO utilizzata ............ 72

Uso sulla banda dei 60 metri (5 MHz)

(

solo versioni per Stati Uniti e Regno unito

Funzionamento della modalità

sintonia memoria ......................................... 73

) . 73

Trasferimento dati memorizzati a

registro VFO ................................................ 73

Scansione VFO e memoria ..........................74

Scansione VFO/memoria ................................ 74

Scansione dei canali di memoria

programmabili (PMS) ...................................... 75

Altre funzioni .................................................76

Funzionamento del registro banda .................. 76

TOT (Time Out Timer) ..................................... 76

Uso della frequenza di emergenza per

l'Alaska: 5167.5 kHz

(solo versione per Stati Uniti

Acquisizione schermata .................................. 77

Uso della scheda SD ....................................... 78

Tipi di schede SD utilizzabili ........................ 78

Installazione della scheda SD ..................... 78

Estrazione della scheda SD ........................ 78

Formattazione di una scheda SD ................ 78

Salvataggio dati della memoria e

dati menu impostazioni ................................ 79

Lettura dati della memoria e del

menu impostazioni ...................................... 80

Visualizzazione dei dati della scheda SD .... 80

) ............................. 77

Menu delle impostazioni ...............................81

Uso del Menu .................................................. 81

Accessori opzionali .....................................108

Accordatore automatico antenna

esterno FC-40 (per antenna lare) ................ 108

Collegamenti a FTDX10 ............................ 108

Impostazione del ricetrasmettitore ............ 109

Accordatura ............................................... 109

Sistema con antenna ad accordatura

attiva ( ATAS-120A) ....................................... 11 0

Collegamenti a FTDX10 ............................ 110

Impostazione del ricetrasmettitore ............ 110

Accordatura ............................................... 110

Accordatura manuale ................................ 110

Interruttori tastiera remota FH-2 ..................... 111

Filtro stretto CW XF-130CN .......................... 112

Maniglia di trasporto MHG-1 ......................... 112

Azzeramento del microprocessore ............. 113

Caratteristiche tecniche .............................. 11 4

Generali ......................................................... 114

Trasmettitore ................................................. 114

Ricevitore ...................................................... 115

Indice .......................................................... 11 6

GARANZIA LIMITATA YAESU ....................118

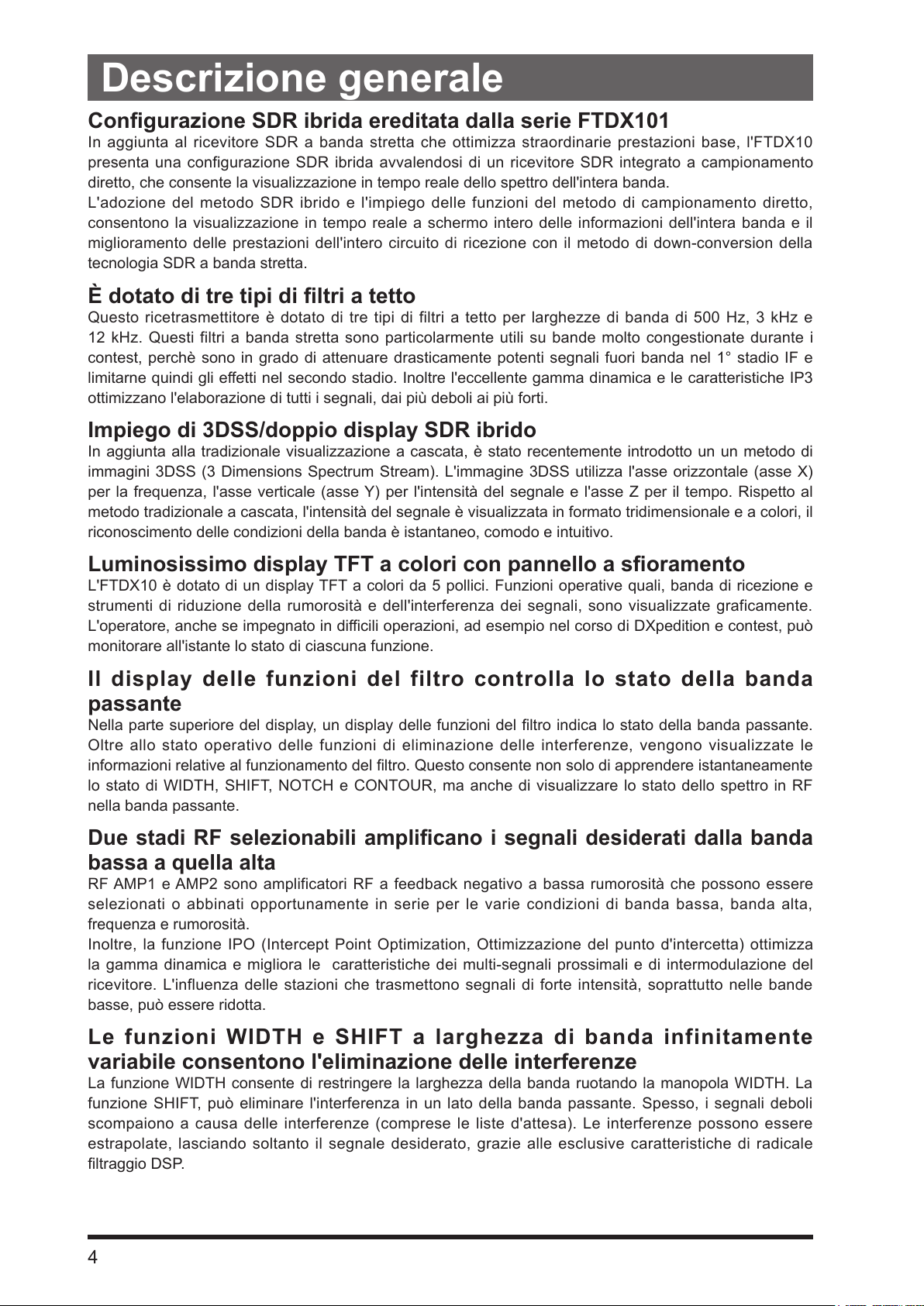

Descrizione generale

Congurazione SDR ibrida ereditata dalla serie FTDX101

In aggiunta al ricevitore SDR a banda stretta che ottimizza straordinarie prestazioni base, l'FTDX10 presenta una configurazione SDR ibrida avvalendosi di un ricevitore SDR integrato a campionamento

diretto, che consente la visualizzazione in tempo reale dello spettro dell'intera banda.

L'adozione del metodo SDR ibrido e l'impiego delle funzioni del metodo di campionamento diretto,

consentono la visualizzazione in tempo reale a schermo intero delle informazioni dell'intera banda e il

miglioramento delle prestazioni dell'intero circuito di ricezione con il metodo di down-conversion della tecnologia SDR a banda stretta.

È dotato di tre tipi di ltri a tetto

Questo ricetrasmettitore è dotato di tre tipi di filtri a tetto per larghezze di banda di 500 Hz, 3 kHz e 12 kHz. Questi filtri a banda stretta sono particolarmente utili su bande molto congestionate durante i

contest, perchè sono in grado di attenuare drasticamente potenti segnali fuori banda nel 1° stadio IF e

limitarne quindi gli e󰀨etti nel secondo stadio. Inoltre l'eccellente gamma dinamica e le caratteristiche IP3

ottimizzano l'elaborazione di tutti i segnali, dai più deboli ai più forti.

Impiego di 3DSS/doppio display SDR ibrido

In aggiunta alla tradizionale visualizzazione a cascata, è stato recentemente introdotto un un metodo di

immagini 3DSS (3 Dimensions Spectrum Stream). L'immagine 3DSS utilizza l'asse orizzontale (asse X) per la frequenza, l'asse verticale (asse Y) per l'intensità del segnale e l'asse Z per il tempo. Rispetto al

metodo tradizionale a cascata, l'intensità del segnale è visualizzata in formato tridimensionale e a colori, il riconoscimento delle condizioni della banda è istantaneo, comodo e intuitivo.

Luminosissimo display TFT a colori con pannello a soramento

L'FTDX10 è dotato di un display TFT a colori da 5 pollici. Funzioni operative quali, banda di ricezione e

strumenti di riduzione della rumorosità e dell'interferenza dei segnali, sono visualizzate graficamente.

L'operatore, anche se impegnato in di󰀩cili operazioni, ad esempio nel corso di DXpedition e contest, può

monitorare all'istante lo stato di ciascuna funzione.

Il display delle funzioni del filtro controlla lo stato della banda

passante

Nella parte superiore del display, un display delle funzioni del ltro indica lo stato della banda passante.

Oltre allo stato operativo delle funzioni di eliminazione delle interferenze, vengono visualizzate le

informazioni relative al funzionamento del ltro. Questo consente non solo di apprendere istantaneamente lo stato di WIDTH, SHIFT, NOTCH e CONTOUR, ma anche di visualizzare lo stato dello spettro in RF

nella banda passante.

Due stadi RF selezionabili amplicano i segnali desiderati dalla banda bassa a quella alta

RF AMP1 e AMP2 sono amplificatori RF a feedback negativo a bassa rumorosità che possono essere

selezionati o abbinati opportunamente in serie per le varie condizioni di banda bassa, banda alta, frequenza e rumorosità.

Inoltre, la funzione IPO (Intercept Point Optimization, Ottimizzazione del punto d'intercetta) ottimizza la gamma dinamica e migliora le caratteristiche dei multi-segnali prossimali e di intermodulazione del

ricevitore. L'influenza delle stazioni che trasmettono segnali di forte intensità, soprattutto nelle bande

basse, può essere ridotta.

Le funzioni WIDTH e SHIFT a larghezza di banda infinitamente variabile consentono l'eliminazione delle interferenze

La funzione WIDTH consente di restringere la larghezza della banda ruotando la manopola WIDTH. La funzione SHIFT, può eliminare l'interferenza in un lato della banda passante. Spesso, i segnali deboli scompaiono a causa delle interferenze (comprese le liste d'attesa). Le interferenze possono essere

estrapolate, lasciando soltanto il segnale desiderato, grazie alle esclusive caratteristiche di radicale

ltraggio DSP.

La funzione CONTOUR è rinomata per l'efficiente attenuazione della rumorità

Anziché utilizzare le caratteristiche di attenuazione estremamente brusche del DSP, il circuito CONTOUR

offre la graduale modulazione del filtro passabanda DSP ed è in grado di attenuare o esaltare i

componenti della larghezza di banda in segmenti. L'interferenza può così essere modellata in modo

naturale, senza la brusca interruzione di parte del segnale. La funzione Contour è molto efficace nel riuscire ad estrapolare dall'interferenza il segnale desiderato.

DNR (Riduzione digitale del rumore) mediante elaborazione digitale

DSP

Il circuito integrato di riduzione digitale del rumore può essere impostato sull'algoritmo di lavoro ottimale

variando i parametri dei 15 passi a seconda del tipo di rumorosità.

La funzione NOTCH può eliminare un'eterodina indesiderata, e la funzione DNF è in grado di attenuare istantaneamente segnali di

battimento multipli

Quando nella banda passante del ricevitore sono presenti interferenze di battimento, la funzione IF

NOTCH è in grado di attenuare sensibilmente una parte ristretta della banda passante e di rimuovere

l'interferenza. Inoltre, in presenza di più interferenze, il sistema di tracciamento automatico DSP DNF

(ltro a soppressione digitale "Notch") può rivelarsi e󰀩cace, anche in caso di frequenza delle interferenze

variabile.

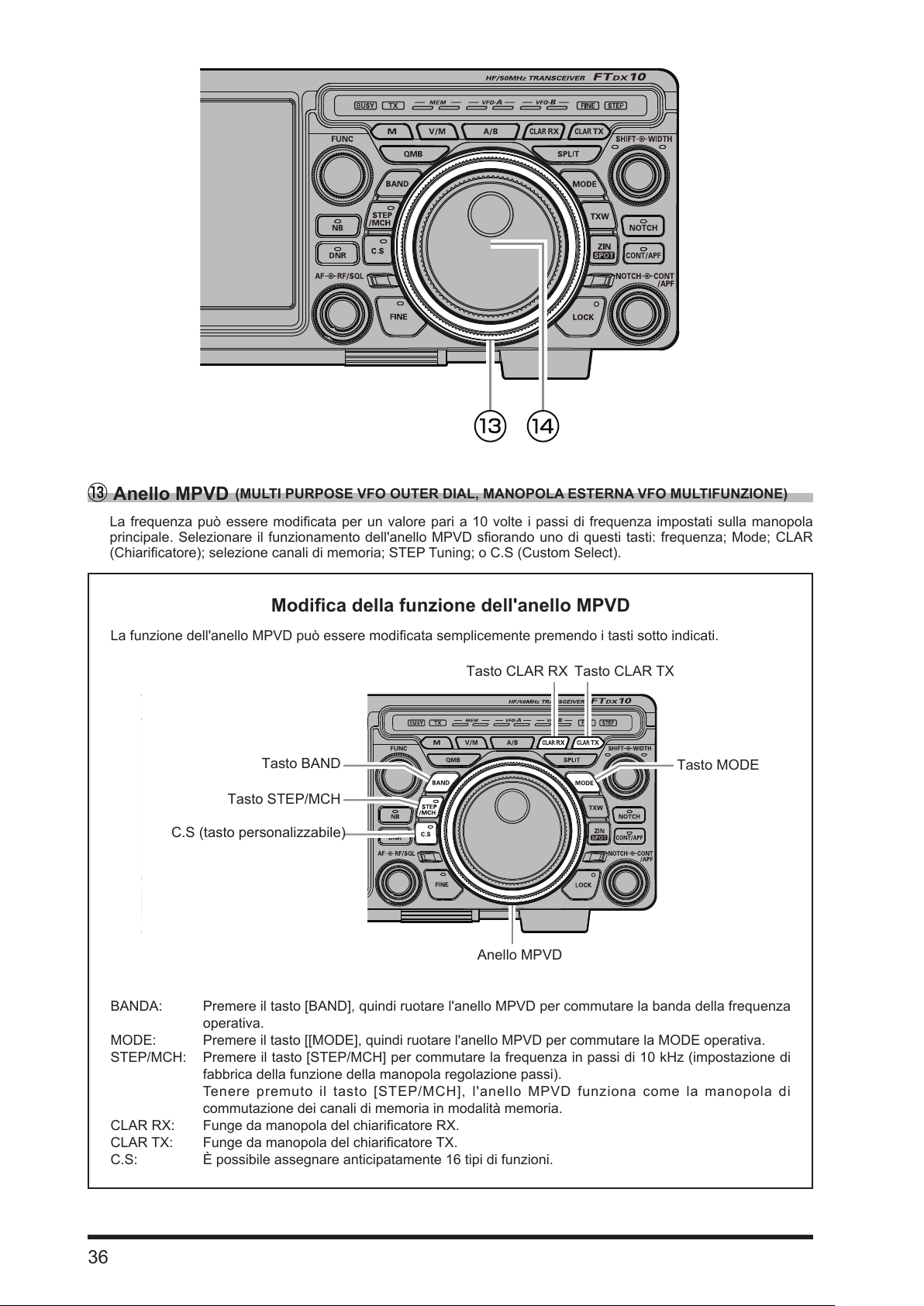

MPVD (MULTI PURPOSE VFO OUTER DIAL, MANOPOLA ESTERNA VFO MULTIFUNZIONE)

Un grande anello multifunzione è posto all'esterno della manopola principale. Viene usato frequentemente

per il chiaricatore o per una funzione CS (Custom select, personalizzabile). L'operatore può assegnare alla MPVD funzioni preferite, azionabili con un unico tocco. L'anello può essere impiegato per regolare importanti funzioni senza togliere la mano dalla manopola principale. Questa funzione può essere molto

comoda nelle comunicazioni radio ad onde corte che variano costantemente.

Manopola [FUNC] (funzione)

Premere semplicemente la manopola funzione [FUNC] per selezionare agevolmente il menu delle impostazioni, quindi modificare il valore impostato. La risposta rapida è possibile anche durante il funzionamento. Assegnare una funzione usata frequentemente o il menu delle impostazioni per poter poi

modicare agevolmente l'impostazione ruotando la manopola.

Stadio nale dell'amplicatore potente ed a󰀩dabile

L'amplificatore di potenza FTDX10 utilizza una coppia di transistor RD70HUP2 in una configurazione ad amplicatore RF push-pull che eroga una potenza di trasmissione di alta qualità a 100 watt, a bassa

distorsione.

Scheda di memoria SD

Un vano per schede SD sul pannello frontale consente l'uso di una scheda di memoria SD disponibile

in commercio per la registrazione/riproduzione del segnale audio ricevuto, la registrazione vocale per

la trasmissione, il salvataggio dei vari parametri operativi, il salvataggio dei contenuti delle memorie e

l'acquisizione schermata (salvataggio della schermata del display). La scheda SD viene utilizzata anche per aggiornare il rmware.

Precauzioni di sicurezza

Si osservi innanzitutto che l'azienda non potrà essere ritenuta responsabile di eventuali danni causati al cliente o a

terzi dall'uso di questo prodotto o per eventuali anomalie o guasti che si verichino durante l'uso o l'uso improprio del

presente prodotto, se non diversamente previsto dalla legge.

Tipo e signicato dei segnali

PERICOLO

ATTENZIONE

Tipo e signicato dei simboli

Operazioni vietate che non devono essere eseguite per garantire l'uso sicuro di questa radio. Per esempio,

Precauzioni da osservare per garantire l'uso sicuro di questa radio. Per esempio, significa che occorre scol- legare l’alimentazione.

Non usare il dispositivo in “luoghi o velivoli e veicoli nei quali il suo utilizzo sia vietato”, come ad esempio ospedali ed aeroplani.

Il corretto funzionamento di dispositivi elettronici e medici potrebbe essere compromesso.

Non usare il prodotto durante la guida di auto o

moto. Potrebbero verificarsi incidenti.

Prima di utilizzare il dispositivo, arrestare il mezzo in un luogo sicuro.

Non trasmettere con il dispositivo in luoghi affollati

per evitare possibili disturbi ad eventuali persone

sulle quali siano stati impiantati dispositivi medici, ad esempio pacemaker.

Le onde elettromagnetiche irradiate dal dispositivo possono disturbare le apparecchiature mediche, causando incidenti dovuti a malfunzionamenti.

Non toccare l'antenna durante la trasmissione.

Potrebbero verificarsi lesioni personali, scariche elettriche e danni all'apparecchiatura.

Questo segnale indica un'imminente situazione di pericolo che, se non evitata, potrebbe cau- sare incidenti gravi o anche mortali.

Questo segnale indica una potenziale situazione di pericolo che, se non evitata, potrebbe causare incidenti gravi o anche mortali.

Questo segnale indica una potenziale situazione di pericolo che, se non evitata, potrebbe causare incidenti di lieve o media gravità o solo danni materiali.

significa che è proibita ogni operazione di smontaggio.

PERICOLO

Non usare il dispositivo in presenza di gas

infiammabili.

Potrebbero verificarsi incendi ed esplosioni.

In caso di attivazione di un allarme con l'antenna collegata, interrompere immediatamente l'alimentazione elettrica alla radio e scollegare l'antenna esterna dalla radio.

In caso contrario, potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura causati da fulmini.

Non toccare a mani nude eventuali liquidi che fuoriescano dal display a cristalli liquidi.

Il contatto del liquido con la pelle o con gli occhi può

causare ustioni di natura chimica. In tal caso, ricorrere immediatamente alle cure di un medico.

ATTENZIONE

Non usare tensioni diverse da quella di alimentazione prescritta per il dispositivo.

Potrebbero verificarsi incendi e scariche elettriche.

Non trasmettere ininterrottamente per lunghi periodi di tempo.

Questo potrebbe provocare l'innalzamento della temperatura dell'unità principale del dispositivo, con conseguenti ustioni e guasti da surriscaldamento.

Non smontare o modificare il dispositivo.

Potrebbero verificarsi lesioni personali, scariche elettriche e danni all'apparecchiatura.

Non maneggiare il connettore di alimentazione con

le mani bagnate. Inoltre, non collegare o scollegare il connettore di alimentazione con le mani bagnate.

Potrebbero verificarsi incendi, perdite di liquido, scariche elettriche e danni all'apparecchiatura.

Non utilizzare fusibili diversi da quelli indicati.

Potrebbero verificarsi incendi e danni all'apparecchiatura.

Qualora la radio emetta fumo od odori anomali, disinserire l'alimentazione e scollegare il cavo di alimentazione dalla presa.

Potrebbero verificarsi incendi, perdite di liquido, surriscaldamento, danni, innesto di scintille e guasti

all'apparecchiatura. Rivolgersi al nostro servizio di

assistenza clienti o al punto vendita nel quale si è acquistato il dispositivo.

Tenere sempre puliti i contatti del connettore di alimentazione e la zona circostante.

Potrebbero verificarsi incendi, perdite di liquido, surriscaldamento, rotture, innesto di scintille, ecc.

Scollegare i cavi di alimentazione e di collegamento prima di installare accessori venduti separatamente

o di sostituire il fusibile.

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Non tagliare mai il portafusibile sul cavo di

alimentazione CC.

Potrebbero verificarsi cortocircuiti con conseguente innesto di scintille e incendi.

Impedire che oggetti metalli (ad esempio cavi metallici) e acqua penetrino all'interno del prodotto.

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Non posizionare il dispositivo in prossimità di zone esposte all'umidità (ad esempio, nelle vicinanze di un umidificatore).

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Al collegamento di un cavo di alimentazione, CC prestare attenzione a non invertire i poli positivo e negativo.

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Non usare cavi di alimentazione c.c. diversi da quello allegato o prescritto.

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Non piegare, torcere, tirare, riscaldare e modificare il cavo di alimentazione e i cavi di collegamento.

I cavi potrebbero tagliarsi o danneggiarsi con conseguenti incendi, scariche elettriche e danni all'apparecchiatura.

Per collegare e scollegare i cavi di alimentazione e di collegamento non tirarli.

Per scollegarli agire sul connettore. In caso contrario potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Evitare l'uso di cuffie e auricolari ad alto volume.

L'esposizione prolungata ad alti volumi può

causare lesioni all'udito.

Non usare il dispositivo in presenza di cavi di alimentazione o di collegamento danneggiati e nel caso in cui non si riesca a collegare saldamente il connettore dell'alimentazione c.c.

Rivolgersi al nostro servizio di assistenza clienti

o al punto vendita nel quale si è acquistato il dispositivo per evitare che queste condizioni provochino incendi, scariche elettriche e danni all'apparecchiatura.

Per l'installazione di accessori venduti

separatamente e la sostituzione del fusibile

seguire le istruzioni fornite.

Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura.

Non utilizzare il dispositivo se si attiva l'allarme.

Per motivi di sicurezza, scollegare dalla presa CA il connettore del dispositivo di alimentazione CC collegato al prodotto. Non toccare l'antenna. Potrebbero verificarsi incendi, scariche elettriche e danni all'apparecchiatura causati da fulmini.

ATTENZIONE

Non posizionare il dispositivo in prossimità di sistemi di riscaldamento o in luoghi direttamente esposti ai raggi solari.

Potrebbero verificarsi deformazioni e scolorimento.

Non installare il dispositivo in luoghi particolarmente polverosi e umidi.

Potrebbero verificarsi incendi e danni all'apparecchiatura.

Durante la trasmissione rimanere alla maggior

distanza possibile dall'antenna.

La prolungata esposizione alle radiazioni

elettromagnetiche può avere effetti negativi sul corpo

umano.

Non pulire la superficie esterna con diluente,

benzene, ecc.

Utilizzare un panno morbido e asciutto per eliminare eventuali macchie dalla superficie esterna.

Tenere lontano dalla portata dei bambini piccoli.

In caso contrario, i bambini potrebbero ferirsi.

Non appoggiare oggetti pesanti sui cavi di alimentazione e di collegamento.

I cavi di alimentazione e di collegamento potrebbero danneggiarsi, con conseguente pericolo di incendio e scariche elettriche.

Non utilizzare il dispositivo per trasmettere nelle vicinanze di apparecchi radiotelevisivi.

Si potrebbero verificare interferenze elettromagnetiche.

Non usare prodotti opzionali diversi da quelli autorizzati da Yaesu.

In caso contrario, l'apparecchiatura potrebbe danneggiarsi.

Prima dell'eventuale utilizzo del dispositivo su

vetture ibride o elettriche, chiedere consiglio alla

casa costruttrice della vettura.

Eventuali interferenze generate dalle apparecchiature elettriche (inverter, ecc.) installate sulla vettura, potrebbero impedire la corretta ricezione delle trasmissioni da parte di questo dispositivo.

Non alzare eccessivamente il volume quando si usano cuffie o auricolari.

Potrebbero verificarsi lesioni all'udito.

Per motivi di sicurezza, disinserire l'alimentazione e scollegare il cavo di alimentazione CC collegato al connettore CC quando si prevede di non utilizzare il dispositivo per un lungo periodo di tempo.

In caso contrario, potrebbero verificarsi incendi e surriscaldamento.

Non lanciare il dispositivo né sottoporlo a forti urti.

Il dispositivo stesso potrebbe danneggiarsi.

Non installare il dispositivo in prossimità di schede magnetiche e videocassette.

I dati presenti sulle carte di credito e sulle videocassette potrebbero essere cancellati.

Non installare il dispositivo su superfici instabili

o in pendenza o su superfici esposte a notevoli

vibrazioni.

Il dispositivo potrebbe ribaltarsi o cadere con conseguenti incendi, lesioni personali o danni all'apparecchiatura.

Non salire con i piedi sul prodotto, appoggiarvi oggetti pesanti o inserire oggetti al suo interno.

In caso contrario, l'apparecchiatura potrebbe danneggiarsi.

Se si collega un microfono al dispositivo, utilizzare esclusivamente quello del tipo specificato.

In caso contrario, l'apparecchiatura potrebbe danneggiarsi.

Accessori e Opzioni

Accessori in dotazione

Microfono palmare SSM-75E Cavo di alimentazione CC Fusibile di ricambio (25 A)

Spina tripolare da 6,3 mm

• Manuale d'uso • Mappa mondiale • Adesivo

Opzioni disponibili

• Microfono palmare (equivalente al microfono in dotazione) SSM-75E

• Microfono di riferimento M-1

• Microfono a doppio elemento M-100

• Microfono da tavolo M-70

• Cu󰀩e stereo leggere YH-77STA

• Altoparlante esterno SP-30

• Accordatore automatico antenna esterno FC-40

• Antenna ad accordatura attiva (tipo automatico) ATAS-120A

• Kit base antenna (per ATAS-120A) ATBK-100

• Antenna ad accordatura attiva (tipo manuale) ATAS-25

• Tastiera remota FH-2

• Unità LAN SCU-LAN110

• Filtro stretto CW (C/F: 9.005 MHz, B/W: 300 Hz) XF-130CN

• Maniglia di trasporto MHG-1

Installazione e connessioni

Controllare la tensione CC e la corrente nominali

Cavo di alimentazione c.c. (in dotazione)

Considerazioni sulle antenne

L'FTDX10 è progettato per collegare un'antenna con impedenza resistiva di 50 Ohm sulle frequenze dei radioamatori.

Selezionare un'antenna idonea (antenna a dipolo, antenna YAGI, antenna cubica quad, ecc.) adatta per il

funzionamento e le bande selezionati. Costruire l'antenna e il cavo coassiale oppure utilizzare un accordatore d'antenna idoneo, in modo da mantenere

l'impedenza in ingresso al connettore dell'antenna dell'FTDX10 per un ROS non superiore a 1,5. Un'attenta preparazione dell'antenna e/o dell'accordatore assicurerà prestazioni ottimali e la protezione del ricetrasmettitore

contro possibili danni.

Sull'antenna possono essere presenti tensioni RF elevate del trasmettitore; installarla in una posizione nella quale

non possa venire toccata durante il funzionamento.

Collegamenti antenna

Seguire attentamente l'esempio relativo al corretto collegamento di antenne e cavi coassiali.

Per prevenire possibili danni provocati da fulmini, scariche elettriche atmosferiche, scariche elettriche, ecc. è necessario prevedere una messa a terra efficace. Utilizzare una calza spessa e corta per collegare la stazione radio all'asta di

messa a terra piantata nel terreno (o ad un sistema di massa alternativo).

Collegamenti cavo di alimentazione

Seguire attentamente le gure relative al corretto collegamento del cavo di alimentazione CC.

Utilizzare il cavo di alimentazione c.c. in dotazione con l'FTDX10 per il collegamento all'alimentazione.

(+13,8 V, 25 A) dell'alimentazione prima di procedere al collegamento al ricetrasmettitore.

FUSIBILE: 25 A

ROSSO

Linee guida per l'installazione

• Garantire un'adeguata ventilazione attorno al

ricetrasmettitore, per evitare il surriscaldamento e il conseguente possibile decadimento delle prestazioni.

• Non installare il ricetrasmettitore in una posizione

meccanicamente instabile o un punto esposto alla possibile caduta di oggetti situati superiormente.

• Per minimizzare la possibilità di interferenze ad altri

apparecchi d'intrattenimento domestici, adottare le opportune precauzioni compresa la collocazione

alla maggior distanza possibile delle antenne TV/FM

da quelle dei dispositivi di trasmissione amatoriali.

Mantenere i cavi coassiali di trasmissione separati

dai cavi collegati ad apparecchi d'intrattenimento domestici.

• Il cavo di alimentazione CA collegato ad una presa con

collegamento a terra. Una presa con collegamento a terra deve essere collegata al conduttore di protezione.

NERO

Collegamenti di microfono, cu󰀩e, tasto, tasto telegraco e FH-2

φ3.5mm

 DOWN  UP  +5V



 MIC GND  MIC



 PTT  GND  FAST

(visto dal pannello frontale)

Tastiera remota

FH-2 (opzione)

La tensione a tasto alzato è di circa +5,0 Vcc, mentre la corrente a tasto abbassato è di circa 3 mA.

Collegamenti all'amplicatore lineare

Cavo coassiale (50 ohm)

Cavo di collegamento “CT-118” (opzione)

Cavo antenna (50 Ω)

Antenna HF/50 MHz

Accertarsi che FTDX10 e VL-1000 siano entrambi disinseriti e seguire le istruzioni di installazione riportate nella seguente gura.

• Collegamento ad amplicatore lineare VL-1000

• Consultare il manuale d'uso del VL-1000 per i dettagli relativi al funzionamento dell'amplicatore.

• Non collegare o scollegare i cavi coassiali con le mani umide.

Collegare a “INPUT 2” di VL-1000

Antenna HF/50 MHz

ANT

GND

ANT 1

ANT 2

DC IN

LINEAR ALC 2DATI BANDA 2

ANT 3

INPUT 2

GND

INGRESSO

48 V c.c.

• Collegamento ad altri amplicatori lineari

• Il contatto 2 di TX GND OUT del connettore LINEAR è un circuito di commutazione a “collettore aperto”, in grado di gestire tensioni positive dell'avvolgimento del relè no a +60 Vcc a 200 mA o +30 Vcc a 1 A.

• Se si utilizzano più amplicatori lineari, in funzione della banda, occorre prevedere la commutazione esterna della banda della linea comando relè “Linear Tx” da “TX GND OUT” sulla presa LINEAR.

Non superare la tensione o la corrente nominali massime ammesse per il contatto 2 di “TX GND OUT” della

presa LINEAR. Questa linea non è compatibile con tensioni CC negative o con tensioni CA di qualsiasi

grandezza.

COMANDO

ANT

GND

CC IN

LINEAR

RF OUTRF IN

GND

EXT ALC

TX GND

Collegamenti del display

Internet

L'uscita digitale video del ricetrasmettitore FTDX10 può essere mostrata su un grande monitor. Utilizzare un cavo DVI-D, disponibile in commercio, per collegare un monitor del display direttamente al terminale “EXT-DISPLAY” (DVI-D) sul retro dell'FTDX10.

Il cavo DVI-D può essere usato con cavi single link o dual link.

EXT-DISPLAY

Cavo DVI-D

DVI-D

Collegamento per funzionamento remoto (unità LAN “SCU-LAN10”)

Azionare il ricetrasmettitore da una posizione remota Utilizzare l'unità LAN opzionale “SCU-LAN10”

per collegare FTDX10 ad una LAN o ad Internet, quindi usare il software di controllo del PC scaricabile dal sito Yaesu. In aggiunta al funzionamento remoto base del ricetrasmettitore, l'unità LAN consente

il monitoraggio dei display dei vari analizzatori, per poter operare con comodità. In aggiunta al

funzionamento da una postazione remota, è possibile collegarsi alla propria rete LAN domestica e

controllare comodamente lo stato delle bande su un grande display, lontano dalla stazione amatoriale. Oltre ai segnali audio ricevuti e trasmessi, è possibile gestire in remoto anche le funzioni RF scope e AF scope, consentendo così comode comunicazioni in remoto con semplici impostazioni e sintonizzazioni del display dello stato delle bande, mentre è possibile gestire le varie impostazioni dei ltri, le funzioni di

eliminazione delle interferenze, ecc. utilizzando la funzione dell'analizzatore di spettro da un PC.

SCU-LAN10

per comando

remoto (opzione)

rete LAN

LAN

PC per comando remoto

ACC

LAN

Pannello posteriore

DATA IN

SHIFT

GND

DATA OUTSQL

TX GND

BAND DATA ABAND DATA D

EXT ALC IN

SEGNALE

GND

+13V OUT

RESET(BAND D)

RX D (BAND B)

RX D (BAND A)

RTTY/DATA

Questa presa a 6 poli (ingresso/uscita) consente

il collegamento di un circuito in ingresso AFSK

da un terminale di nodo (TNC) e fornisce anche

un'uscita audio costante per il ricevitore e una linea di manipolazione FSK.

PTT

ANT

Collegare le antenne principali a queste prese

utilizzando connettori tipo M (PL-259) e discese

coassiali. L'accordatore d'antenna interno opera soltanto sulle antenne collegate a queste prese e solo in fase di trasmissione.

GND

Utilizzare questo terminale per collegare il ricetrasmettitore ad una massa efficace, per garantire sicurezza e prestazioni ottimali. Utilizzare una calza di diametro elevato e corta per i collegamenti a massa.

Ventola di ra󰀨reddamento

REM

Collegando la tastiera di comando remoto FH-2

a questa presa dorata, è possibile accedere direttamente alla CPU dell'FTDX10 per controllare le funzioni della memoria tastiera contest ed anche per il controllo di frequenza e funzioni.

LINEAR

Questa presa a 10 poli fornisce i dati di selezione banda utilizzabili per comandare accessori

opzionali come, ad esempio, l'amplicatore lineare allo stato solido VL-1000.

EXT SPKR

Questa presa bipolare, da 3,5 mm consente il collegamento ad un altoparlante esterno.

L'impedenza alla presa è di 4-8 Ohm. Il volume

varia in funzione dell'impostazione della manopola [AF] sul pannello frontale.

L'inserimento di una spina nella presa altera

la congurazione degli altoparlanti interni.

DC IN

Questa è la presa di alimentazione a CC del ricetrasmettitore.

Utilizzare il cavo CC in dotazione per il collegamento ad un alimentatore a CC, in grado di erogare almeno 25 A a 13,8 Vcc.

TUNER

Questa uscita a 8 poli viene usata per il collegamento all'accordatore automatico antenna

esterno FC-40.

TX GND

GND

BAND C

TX INH

TX REQ IN

BAND DATA C

GND+13V OUT

TX INH

BAND DATA B

GND

SERIAL OUT

SERIAL IN

N/A

RTSCTS

Power ON

3,3V

13,8V

GND

COMUNE

RS-232C

Questa presa seriale DB-9 a 9 poli consente di

comandare l'FTDX10 da un computer esterno. Collegare un cavo seriale a questa presa e alla

porta COM RS-232C del proprio PC (non è richiesta alcuna interfaccia esterna).

N/A

ACC

N/A

Questa presa a 13 poli può essere collegata ad un

dispositivo esterno.

USB

GND

DATA1

DATA2

CLOCK

Non utilizzato

CNT RX

CNT TX

Non utilizzato

Il collegamento di un computer a questa presa con un cavo USB, disponibile in commercio, consente di comandare in remoto l'unità dal computer mediante

i comandi CAT. La presa può anche essere usata

per i segnali audio in ingresso e uscita e per il comando del trasmettitore. Per il comando remoto da PC è necessario un driver USB. Scaricare il

driver dal sito web Yaesu (http://www.yaesu.com).

Presa USB

Collegare una tastiera USB tipo A o un mouse, utilizzabili per selezionare opzioni sullo schermo o per digitare caratteri.

KEY

Questa presa tripolare da 1/4 ” consente il

collegamento di un tasto CW o di un manipolatore a palette. Alla presa non è possibile collegare spine bipolari. La tensione a tasto alzato è di +5,0 Vcc e la corrente con tasto abbassato è di 3 mA.

TASTO

Quando si collega un solo tasto diretto

PUNTO

LINEA

Quando si collega un manipolatore elettronico a palette

EXT-DISPLAY

Connettore DVI-D per un monitor esterno.

Quando si utilizza un monitor esterno, impostare l'opzione del “EXT DISPLAY” del menu impostazioni

(pagina 106) su “ON”.

Collegare un monitor con risoluzione 800 x 480 o risoluzione 800 x 600.

SSM-75E Interruttori sul microfono

MUTE

P1 P2 P3 P4

Interruttore PTT

Commuta la trasmissione/ricezione.

Premere per trasmettere e rilasciare per ricevere.

Tasto DWN / UP

I tasti [UP]/[DWN] possono anche essere usati per la

scansione manuale delle frequenze verso l'alto o verso il basso.

● L'entità di variazione della frequenza dipende dalla modalità operativa (impostazione predenita: vedere la tabella seguente).

Modalità operativa UP DWN

LSB / USB / CW-L / CW-U

DATA-L / DATA-U

RTTY-L / RTTY-U / PSK AM / AM-N / FM / FM-N

DATA-FM / D-FM-N

L'entità di variazione della frequenza può essere

●

modicata nel menu delle impostazioni.

Modalità operativa Opzione menu Passo

LSB / USB

CW-L / CW-U

DATA-L / DATA-U RTTY-L / RTTY-U

PSK

AM / AM-N

FM / FM-N

DATA-FM

D-FM-N

SSB/CW DIAL STEP

(pagina 105)

RTTY/PSK DIAL STEP

(pagina 105)

AM CH STEP

(pagina 105)

FM CH STEP

(pagina 105)

+10

+10kHz -10kHz

-10 Hz

5/10 (Hz)

2.5/5/9/10/

12.5/25 (kHz)

5/6.25/10/

12.5/20/25 (kHz)

Tasto MUTE

Premendo il tasto MUTE, l'audio del ricevitore viene

disattivato.

Microfono

Parlare nel microfono con un tono di voce normale con il microfono a 5 cm dalla bocca.

Tasto P1

Questo tasto inserisce e disinserisce il blocco della manopola principale. Con il “Blocco” inserito, rimane possibile ruotare la manopola principale, ma la frequenza

non cambia e il display frequenze visualizza “LOCK”. Ha la stessa funzione del tasto [LOCK] sul pannello

frontale del ricetrasmettitore.

Tasto P2

Lo stato operativo corrente può essere salvato in un canale di memoria dedicato (QMB: Quick Memory Bank, Banco memoria rapido) con un semplice tocco. Ha la stessa funzione del tasto [QMB] sul pannello

frontale del ricetrasmettitore.

Tasto P3

Premendo momentaneamente questo tasto, si scambiano

i dati delle frequenze delle bande VFO-A e VFO-B. Ha la stessa funzione del tasto [A/B] sul pannello frontale

del ricetrasmettitore.

Tasto P4

Questo tasto consente di variare la frequenza di funzionamento tra VFO e il sistema di memorie.

Ha la stessa funzione del tasto [V/M] sul pannello frontale

del ricetrasmettitore.

Segnalazioni display

Funziona come uno strumento S in recezione. In modalità di trasmissione,

selezionare lo strumento desiderato tra: PO, COMP, ALC, VDD, ID e SWR.

Visualizza la modalità operativa corrente.

In modalità VFO, vengono visualizzate “VFO-A” o “VFO-B”. Nella modalità Memoria,

vengono visualizzati il tipo e il numero di canale della memoria richiamata.

Questo display segnala un'eventuale anomalia al sistema dell'antenna. Se si illumina,

controllare immediatamente il sistema dell'antenna.

Visualizza la frequenza di trasmissione/ricezione di VFO-A. Visualizza la frequenza di trasmissione/ricezione di VFO-B. Durante il funzionamento

della funzione chiarificatore, viene visualizzato l'offset (differenza tra frequenza in

ricezione e frequenza in trasmissione).

Vengono visualizzate le funzioni attive durante la rotazione della manopola [FUNC].

Visualizza lo stato della banda passante del ltro DSP. Visualizza modalità, velocità di commutazione e intervallo (gamma di visualizzazione)

dello schermo dell'analizzatore.

Visualizza lo stato delle impostazioni di varie importanti operazioni del ricevitore.

L'impostazione può essere modicata sorandola.

L'icona della funzione attiva si illumina.

Sorare lo schermo dell'analizzatore per commutarne la modalità di visualizzazione

tra la visualizzazione 3DSS e quella a cascata, per visualizzare l'oscilloscopio e

AF-FFT, per attivare l'area di visualizzazione dello schermo dell'analizzatore, per impostare l'intervallo delle frequenze (gamma di visualizzazione) o per attivare la

velocità di commutazione.

Visualizzazione strumento

S-Meter

Potenza d'uscita RF

finale

Corrente assorbita da amplificatore finale

di un'anomalia al sistema dell'antenna.

Quando si sfiora lo schermo dello strumento, viene visualizzata la schermata di selezione dello strumento di trasmissione (l'impostazione

predenita è “PO”).

Sfiorare l'area dello strumento

Visualizzazione controllo guadagno AMC (Visualizza il livello di comprensione durante il funzionamento del processore del parlato) Effettuare le regolazioni premendo la manopola

[FUNC] → → sfiorare [COMP] → ruotare

la manopola [FUNC].

Potenza d'uscita RF

Tensione ALC relativa

Display della MODALITÀ operativa

Visualizza la modalità operativa corrente. Selezionandolo, viene visualizzata la schermata

per la selezione della modalità operativa. Sorare

la modalità operativa desiderata per selezionarla.

Display dello stato operativo

VFO-A: Si illumina in modalità VFO-A. VFO-B: Si illumina in modalità VFO-B. M-xx: Visualizza il numero del canale selezionato

MT: Si illumina durante il funzionamento della

sintonia memoria.

QMBxx: Si illumina durante la funzione memoria

M-Pxx: Si illumina durante la scansione della

EMG: Si illumina durante le chiamate dalla

nella modalità memoria.

rapida.

memoria programmabile.

frequenza impostata per le chiamate di emergenza.

Rapporto d'onda stazionaria Tensione

assorbita da amplificatore

Display HI-SWR

Questa è la notifica di segnalazione

Se si illumina l'indicazione “HI-SWR”, controllare

immediatamente il sistema dell'antenna per

vericare l'eventuale presenza di un'anomalia.

Display frequenze (VFO-A)

inseriti.

Dopo la modifica della frequenza di trasmissione con il chiarificatore, premendo il tasto [CLAR TX]

di trasmissione.

Quando la frequenza di ricezione è spostata di +20 Hz.

Tasto CLAR RX Tasto CLAR TX

Lorem ipsum

Display frequenze (VFO-B)

Mostra le frequenze di trasmissione e ricezione di VFO-A.

• Immissione frequenza da tastiera

1. Sorare l'area “Hz” del display frequenze.

2. Inserire la frequenza mediante i tasti numerici.

Cancella il carattere più a destra.

La frequenza inserita viene confermata.

Sfiorando Back il display ritorna alla schermata precedente.

Cancella tutti i numeri

● In caso di inattività entro 10 secondi, il

comando viene annullato.

3. Sorare [ENT] per confermare.

● Una scelta rapida per le frequenze che terminano con zero - sfiorare [ENT] dopo

l'ultima cifra diversa da zero.

Esempio:

Per digitare 7.00.000 MHz

[0]→ [7] →[ENT] o [7] → [.] → [ENT]

Per digitare 7.03.000 MHz

[7]→ [.] →[0] → [3] → [ENT]

• Sintonizzazione con passi di 1 MHz o 1 kHz

Per impostare momentaneamente la manopola

su passi da 1 MHz o 1 kHz, sorare l'area “MHz” o “kHz” del display frequenze.

Mostra le frequenze di trasmissione e ricezione di VFO-B. Quando è attiva la funzione chiaricatore, viene

visualizzata la frequenza di spostamento.

• Con funzione chiaricatore attiva

Il chiarificatore viene usato per regolare la frequenza di ricezione del ricetrasmettitore adattandola alla frequenza di trasmissione dell'altra stazione e migliorare l'audio; o per spostare la frequenza di trasmissione di questa stazione quando viene cambiata la frequenza di trasmissione della stazione interlocutrice.

CLAR RX ：

CLAR TX ：

CLAR RXTX ： •

•

Premere il tasto [CLAR RX] o [CLAR TX], il display mostra l'indicazione “CLAR RX” o “CLAR TX” in rosso e il chiaricatore si attiva. Ruotare l'anello MPVD per modificare la frequenza di spostamento del chiaricatore.

Per annullare l'operazione del chiarificatore,

premere nuovamente il tasto [CLAR RX] o [CLAR

TX].

Modifica soltanto la frequenza di ricezione, lasciando invariata quella di trasmissione. Modifica soltanto la frequenza di trasmissione, lasciando invariata quella di ricezione. Dopo la modifica della frequenza di ricezione con il chiarificatore, premendo il tasto [CLAR TX] la frequenza di trasmissione viene adeguata a quella di ricezione.

la frequenza di ricezione viene adeguata a quella

Sfiorare l'area “MHz” o “kHz” del display

frequenze per confermare. In caso di inattività entro 3 secondi, la frequenza viene impostata.

Sfiorare la schermata dell'analizzatore di spettro, per accedere agevolmente alla

frequenza sorata.

Anello MPVD

Funzionamento della manopola [FUNC] sul display

Manopola FUNC

Funzionamento della manopola FUNC

Visualizza le varie funzioni azionabili premendo la manopola [FUNC]. Di solito, si consiglia di regolare il livello dell'analizzatore di spettro con la manopola [LEVEL].

Premendo la manopola [FUNC] viene richiamata l'ultima funzione usata. Si può quindi facilmente

richiamare e poi impostare una funzione ruotando la manopola [FUNC]. Per modificare la funzione della manopola [FUNC], sfiorare l'opzione desiderata visualizzata sulla schermata funzioni quando si preme la manopola [FUNC] oppure ruotare la manopola [FUNC] per selezionare un'opzione e poi premere la manopola [FUNC].

Le seguenti impostazioni ed operazioni possono essere e󰀨ettuate con il comando [FUNC].

LEVEL

PEAK MARKER

COLOR CONTRAST DIMMER M-GROUP MIC GAIN MIC EQ PROC LEVEL AMC LEVEL

VOX GAIN VOX DELAY ANTI VOX

RF POWER MONI LEVEL

KEYER BK-IN

CW SPEED CW PITCH

BK-DELAY

DNF

: Regola il livello di riferimento per agevolare la distinzione del segnale di riferimento

dell'analizzatore di spettro rispetto al rumore.

: Regola la densità del colore per i picchi di segnale. : L'indicatore ON/OFF segnala la posizione della frequenza di trasmissione e ricezione

nell'immagine dell'analizzatore di spettro.

: Modica il colore di visualizzazione dell'analizzatore. : Regola il contrasto del display TFT. : Regola la luminosità del display TFT.

: Selezione del gruppo di memoria.

: Regola il guadagno del microfono. : Attiva/disattiva l'equalizzatore microfonico parametrico a tre bande. : Regola il guadagno del processore del parlato. : Regola il guadagno dell'AMC (controllo automatico del guadagno del microfono).

: Impostazione del guadagno VOX. : Impostazione del ritardo VOX.

: Impostazioni anti-VOX.

: Impostazione della potenza di trasmissione.

: Regolazione del livello del monitor. : Attiva/disattiva il tasto telegraco integrato. : Attiva/disattiva la funzione CW Break-in. : Regola la velocità di trasmissione desiderata. : Regola il tono CW alla ricezione del segnale CW e il monitor del tono laterale. : Regola il ritardo al termine della manipolazione per la trasmissione in CW. : Attiva/disattiva la funzione del ltro a soppressione digitale "Notch".

Stato di CONTOURStato di NOTCH

Stato della banda passante del

Modalità SSB Modalità CW Modalità RTTY Modalità PSK/DATA

Larghezza di banda filtro a tetto

Filtri selezionabili (larghezza di banda)

Display funzioni ltro

Visualizza lo stato della banda passante del ltro DSP. Consente di visualizzare il funzionamento delle funzioni WIDTH, SHIFT, NOTCH, CONTOUR ecc.

filtro DSP (SHIFT, WIDTH)

Una linea blu sotto il display funzioni ltro mostra la larghezza di banda corrente del ltro a tetto.

Larghezza di banda filtro DSP

Sorare il display del ltro per abilitarlo e controllare il valore impostato per l'ultima funzione usata tra SHIFT, WIDTH, NOTCH, CONTOUR e APF. È possibile modicare l'impostazione ruotando la manopola della funzione attiva.

Esempio: quando l'ultima funzione usata è stata la funzione NOTCH Sorare il display del ltro per visualizzare il valore impostato per la funzione NOTCH.

• Selezione del ltro a tetto

Sorare [R.FIL] in per visualizzare la schermata di selezione del ltro a tetto sul display. Sorare la larghezza di banda del ltro desiderato per selezionarla.

• Disattivazione del display dell'analizzatore di spettro

Per visualizzare soltanto le informazioni sulla larghezza di banda del filtro DSP, tenere premuta l'area

dello spettro del display funzioni filtro per eliminare la visualizzazione dello spettro. Per visualizzarlo,

premere nuovamente a lungo.

Informazioni visualizzate sulla schermata dell'analizzatore di spettro

Informazioni su schermata analizzatore di spettro

CENTER : La frequenza di ricezione viene sempre visualizzata al centro dello schermo e della

visualizzazione dello spettro. Lo spettro della banda è visualizzato all'interno dell'intervallo impostato da “SPAN”.

La modalità CENTER è comoda per monitorare l'attività del segnale in prossimità della

frequenza operativa.

CURSOR : Controlla lo spettro all'interno dell'intervallo impostato con “SPAN”. Quando la frequenza

(indicatore) supera i limiti superiore o inferiore dell'intervallo, la schermata viene fatta

automaticamente scorrere per consentire di vedere lo stato oltre l'intervallo impostato.

FIX : Inserire la frequenza di partenza dell'analizzatore. SLOW1 : Velocità di commutazione Lenta

SLOW2 : velocità di commutazione ↑

FAST1 : velocità di commutazione Normal

FAST2 : velocità di commutazione ↓ FAST3 : velocità di commutazione Veloce

SPAN nnnkHz : Intervallo di frequenze della schermata dell'analizzatore di spettro (gamma di visualizzazione).

Importanti impostazioni del ricevitore

Impostazioni importanti in fase di ricezione

Sulla parte inferiore del display viene visualizzato lo stato delle varie informazioni importanti durante la ricezione. Per modicare un'impostazione, sorare il punto interessato sul display.

• ATT (attenuatore)

Visualizza l'ATT corrente (livello di attenuazione

del segnale di ingresso in ricezione).

Quando il segnale desiderato è estremamente forte o il livello di rumorosità è alto su una banda di basse frequenze, attivare l'attenuatore per attenuare il segnale in ingresso o la rumorosità dall'antenna.

Dopo aver sfiorato [ATT], sfiorare il livello di attenuazione desiderato.

L'attenuatore viene impostato separatamente per ciascuna banda operativa.

OFF Attenuatore disinserito

6 dB

12 dB

18dB

La potenza del segnale in ingresso è ridotta di

6 dB (tensione del segnale ridotta a 1/2)

La potenza del segnale in ingresso è ridotta di

12 dB (tensione del segnale ridotta a 1/4)

La potenza del segnale in ingresso è ridotta di

18 dB (tensione del segnale ridotta a 1/8)

• Se il livello di rumorosità è elevato o se il

segnale ricevuto è estremamente forte, il

livello del segnale in entrata può essere soppresso con le impostazioni IPO/ATT. Se il livello di rumorosità di S-meter oscilla fino a raggiungere o superare S-3 o se il

segnale ricevuto è estremamente forte e causa l'indicazione di un valore elevato da

parte dell'S-meter (+20 dB o superiore),

attivare l'attenuatore.

• Poiché l'IPO non si limita ad attenuare il

segnale in entrata, ma migliora anche la caratteristica di modulazione incrociata, provare prima ad attivare l'IPO. Se il segnale resta forte, utilizzare anche l'ATT. In questo modo, è possibile attenuare efficacemente il segnale e la rumorosità in entrata.

• IPO

La funzione IPO (Intercept Point Optimization,

Ottimizzazione del punto d'intercetta)

consente di stabilire il guadagno della sezione

dell'amplicatore RF in base all'antenna collegata

e alle condizioni dei segnali ricevuti. La funzione

IPO può essere selezionata da tre condizioni

operative.

AMP1: collegato un amplificatore RF

monostadio. Questa è una condizione di funzionamento ben bilanciato della sensibilità e delle caratteristiche del

ricevitore (guadagno di circa 10 dB).

AMP2: Due amplificatori RF sono collegati in

serie per assegnare la massima priorità

alla sensibilità (guadagno di circa 20 dB).

IPO: il segnale ricevuto viene inviato al mixer

IF senza passare per l'amplificatore

RF. Questo consente di migliorare

notevolmente la ricezione, soprattutto in ambienti difficili con segnale a banda bassa.

Dopo aver sfiorato [IPO], sfiorare la condizione operativa desiderata.

• La funzione IPO viene impostata

separatamente per ciascuna banda operativa.

• In condizioni normali, selezionare “AMP1”.

• La funzione IPO oltre ad attenuare il segnale in ingresso, può anche migliorare

le caratteristiche di intermodulazione. Il

metodo più e󰀩cace è di selezionare dapprima

la funzione IPO, per poi usare l'ATT se il

segnale è ancora troppo forte. È possibile

attenuare il livello di rumorosità e migliorare

notevolmente l'S/N.

• R.FIL (Commutazione ltro a tetto)

Visualizza la larghezza di banda del ltro a tetto

correntemente selezionato.

Commuta i filtri a tetto a cristalli di 300 Hz*, 500 Hz, 3 kHz e 12 kHz installati su questo

ricetrasmettitore. Solitamente, i filtri vengono automaticamente commutati a seconda della modalità operativa,

tuttavia il ltro può essere commutato a seconda delle condizioni oppure quando si installa un ltro

opzionale. I filtri a tetto devono essere impostati in modo indipendente per ciascuna banda.

*Il ltro a tetto da 300 Hz è opzionale.

Dopo aver sfiorato [R. FIL], sfiorare il filtro

PROC KEYER

MONI TUNE

BK-IN

: si illumina quando è abilitato l'encoder a toni.

desiderato.

Se il filtro a tetto opzionale da 300 Hz non è installato, l'indicazione “300Hz” non viene

visualizzata.

• AGC (controllo automatico di guadagno)

Visualizza l'impostazione AGC correntemente selezionata.

Il sistema AGC è studiato per favorire la

compensazione dell'evanescenza e di altri e󰀨etti

di propagazione. Le caratteristiche AGC possono essere impostate separatamente per ciascuna modalità operativa. Il principale obiettivo di AGC è di mantenere un'uscita audio costante dopo aver raggiunto una determinata soglia minima di intensità del segnale.

Dopo aver sorato [AGC], sorare la costante del

tempo desiderata.

● AGC può essere impostato per ciascuna banda

operativa.

● La modalità “AUTO” seleziona il tempo di

ripristino ottimale del ricevitore per la modalità di ricezione.

Normalmente, AGC è impostato su “AUTO”, che seleziona automaticamente la costante del tempo in funzione del tipo di segnale ricevuto, ma in caso di ricevimento di un segnale debole o in presenza di interferenze ed evanescenza,

l'effetto AGC può essere impostato a seconda

della condizione di ricezione nello specifico

momento. Modicare la costante del tempo per

ottimizzare l'ascolto dei segnali ricevuti

Il Menu consente la configurazione di

vari aspetti della resa di AGC. Tuttavia, siccome AGC ha un profondo impatto sulle caratteristiche complessive del ricevitore, in

genere sconsigliamo di modicare il menu AGC prima di aver acquisito su󰀩ciente familiarità con

le prestazioni del ricetrasmettitore FTDX10.

Modalità operativa Selezione AGC AUTO

LSB / USB / AM / AM-N SLOW

CW-L / CW-U / FM / FM-N DATA-FM / D-FM-N

RTTY-L / RTTY-U DATA-L / DATA-U / PSK

FAST

MID

Visualizzazione dello stato operativo delle varie funzioni

+/-

: si illumina quando è attiva la funzione del parlato. : si illumina quando è attivo il tasto telegrafico integrato.

: si illumina quando è attiva la funzione MONITOR. : si illumina quando è attivo l'accordatore automatico d'antenna interno. Lampeggia durante l'accordatura. : si illumina quando è attiva la funzione CW Break-in.

: si illumina durante lo spostamento positivo (+) o negativo (-) (funzionamento ripetitore)

ENC

: si illumina durante il funzionamento dello

TSQ

squelch. : si illumina quando è attivo il DNF (filtro a

DNF

soppressione digitale "Notch").

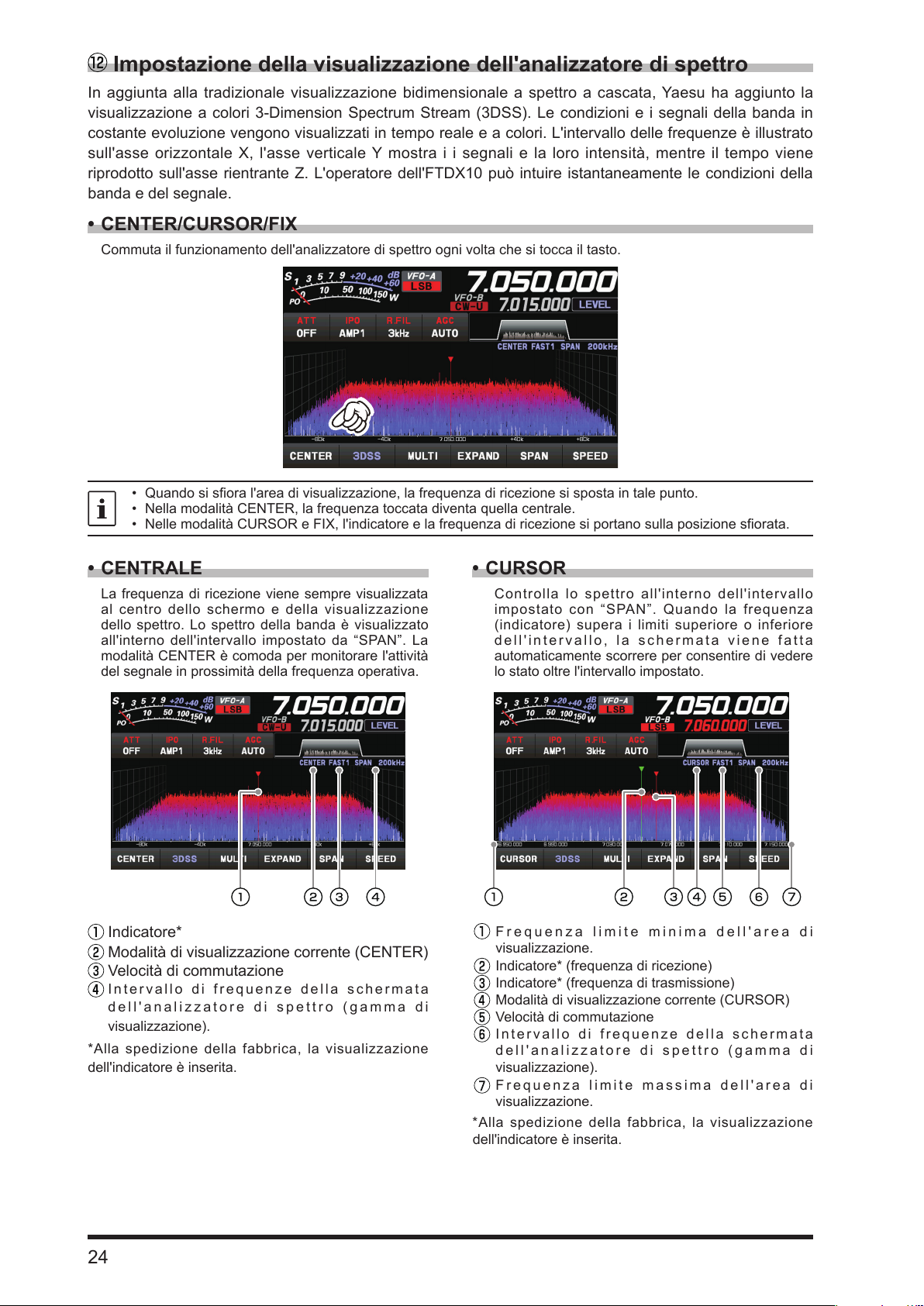

Impostazione della visualizzazione dell'analizzatore di spettro

In aggiunta alla tradizionale visualizzazione bidimensionale a spettro a cascata, Yaesu ha aggiunto la

visualizzazione a colori 3-Dimension Spectrum Stream (3DSS). Le condizioni e i segnali della banda in

costante evoluzione vengono visualizzati in tempo reale e a colori. L'intervallo delle frequenze è illustrato sull'asse orizzontale X, l'asse verticale Y mostra i i segnali e la loro intensità, mentre il tempo viene

riprodotto sull'asse rientrante Z. L'operatore dell'FTDX10 può intuire istantaneamente le condizioni della

banda e del segnale.

• CENTER/CURSOR/FIX

Commuta il funzionamento dell'analizzatore di spettro ogni volta che si tocca il tasto.

• Quando si sora l'area di visualizzazione, la frequenza di ricezione si sposta in tale punto.

• Nella modalità CENTER, la frequenza toccata diventa quella centrale.

• Nelle modalità CURSOR e FIX, l'indicatore e la frequenza di ricezione si portano sulla posizione sorata.

• CENTRALE

La frequenza di ricezione viene sempre visualizzata al centro dello schermo e della visualizzazione dello spettro. Lo spettro della banda è visualizzato all'interno dell'intervallo impostato da “SPAN”. La

modalità CENTER è comoda per monitorare l'attività

del segnale in prossimità della frequenza operativa.

Indicatore*

Modalità di visualizzazione corrente (CENTER)

Velocità di commutazione

Intervallo di frequenze della schermata dell'analizzatore di spettro (gamma di

visualizzazione).

*Alla spedizione della fabbrica, la visualizzazione

dell'indicatore è inserita.

• CURSOR

Controlla lo spettro all'interno dell'intervallo impostato con “SPAN”. Quando la frequenza

(indicatore) supera i limiti superiore o inferiore

dell'intervallo, la schermata viene fatta automaticamente scorrere per consentire di vedere lo stato oltre l'intervallo impostato.

Frequenza limite minima dell'area di

visualizzazione.

Indicatore* (frequenza di ricezione) Indicatore* (frequenza di trasmissione) Modalità di visualizzazione corrente (CURSOR)

Velocità di commutazione Intervallo di frequenze della schermata

dell'analizzatore di spettro (gamma di

visualizzazione).

Frequenza limite massima dell'area di

visualizzazione.

*Alla spedizione della fabbrica, la visualizzazione

dell'indicatore è inserita.

• FIX

Sfiorare quest'area per impostare l'attenuatore.

la velocità di commutazione.

Per utilizzare la modalità Fixed, inserire la frequenza di partenza dell'analizzatore.

Frequenza di partenza dell'area di

visualizzazione

Indicatore* (frequenza di ricezione) Indicatore* (frequenza di trasmissione) Modalità di visualizzazione corrente (FIX)

Velocità di commutazione

Intervallo di frequenze della schermata dell'analizzatore di spettro (gamma di

visualizzazione).

Frequenza limite massima dell'area di

visualizzazione.

*Alla spedizione della fabbrica, la visualizzazione

dell'indicatore è inserita.

L'indicazione FIX è visualizzata sulla parte superiore della schermata dell'analizzatore di spettro. Tenere premuto [FIX] mentre è presente l'indicazione FIX, viene visualizzata la schermata di immissione frequenze nella quale è possibile inserire la frequenza di partenza:

Esempio:

Per digitare 7.000.000 MHz

[0]→ [7] →[ENT] o [7] → [.] → [ENT]

• 3DSS

Commutare tra la visualizzazione 3DSS e la visualizzazione a cascata. Ogni volta che si sfiora il relativo comando, la visualizzazione cambia:

Tipo 3DSS

Tipo a cascata

Ogni volta che si sora la visualizzazione a

cascata, la dimensione della visualizzazione cambia come segue.

 

Per digitare 7.030.000 MHz

[7]→ [.] →[0] → [3] → [ENT]

• MULTI

Oltre alla visualizzazione dell'analizzatore di spettro, sono anche presenti l'oscilloscopio e

AF-FFT.

Sfiorare nuovamente per tornare alla schermata originaria.

Sfiorare quest'area per impostare il livello e

• EXPAND

L'area di visualizzazione della schermata

dell'analizzatore di spettro può essere ingrandita

verticalmente.

Sorare per ingrandire la visualizzazione. Sorare

nuovamente per ripristinare la visualizzazione originaria.

Visualizzazione normale

• SPEED

Imposta la velocità di commutazione del display panoramiche delle frequenze. Sorare il comando

e selezionare la velocità desiderata.

SLOW1 : velocità di commutazione Lenta

SLOW2 : velocità di commutazione ↑

FAST1 : velocità di commutazione Normal

FAST2 : velocità di commutazione ↓ FAST3 : velocità di commutazione Veloce

Visualizzazione ingrandita

• SPAN

Impostare l'intervallo delle frequenze (gamma di

visualizzazione) della schermata dell'analizzatore

di spettro. Sfiorare il comando e selezionare l'intervallo desiderato.

Il livello di visualizzazione cambia quando si modifica SPAN, ripristinare quindi ogni volta il livello di visualizzazione ottimale con [LEVEL].

Impostazione con la manopola FUNC

Manopola FUNC

Utilizzare la manopola [FUNC] per le seguenti impostazioni relative al display.

LEVEL

PEAK

MARKER

COLOR CONTRAST DIMMER

: Regola il parametro LEVEL dell'analizzatore in modo da ottenere l'immagine ottimale sullo

schermo.

: Regola la densità del colore in base al livello del segnale sulla schermata dell'analizzatore

in 5 diversi livelli (da LV1 a LV5).

: L'indicatore ON/OFF segnala la posizione della frequenza di trasmissione e ricezione

nell'immagine dell'analizzatore di spettro.

: Commuta tra 11 colori di visualizzazione della schermata dell'analizzatore di spettro.

: Regola il contrasto del display TFT (di󰀨erenza tra chiaro e scuro) in 21 livelli. : Regola la luminosità del display TFT in 21 livelli.

L'ultima funzione usata viene memorizzata dalla manopola [FUNC] per poter essere facilmente impostata mediante la manopola [FUNC]. Di solito, è consigliabile utilizzare la manopola [FUNC] come la manopola

[LEVEL] per l'analizzatore di spettro.

• LEVEL

Regolare il livello per favorire la distinzione tra

segnale desiderato e rumore. Le variazioni del livello di visualizzazione dipendono da guadagno dell'antenna, condizione, banda di frequenza, SPAN e altri parametri.

Regolare sempre il parametro LEVEL in modo da

ottenere l'immagine ottimale sullo schermo. Premere la manopola [FUNC], quindi sfiorare

[LEVEL] e ruotare la manopola [FUNC] per selezionare il livello desiderato.

• Sulla schermata 3DSS, per facilitare

il riconoscimento dei segnali deboli potrebbe essere necessario regolare LEVEL in modo che il livello di rumorosità sia soltanto parzialmente visibile, regolare quindi LEVEL e usarlo sempre nella posizione ottimale.

• Eseguire le opportune regolazioni dopo il cambio di banda o le modiche di SPAN.

• Se si modifica il livello, cambia anche

l'intensità del segnale, ma questo non

inuenza l'e󰀨ettivo livello dell'ingresso del

segnale.

• PEAK

La densità del colore può essere regolata in

base al livello del segnale. Sfiorare PEAK, quindi selezionare la concentrazione desiderata del colore.

Premere la manopola [FUNC], quindi sfiorare [PEAK] e ruotare la manopola [FUNC] per selezionare il livello desiderato.

LV1 : Chiaro

LV2 : ↑ LV3 : Normal LV4 : ↓ LV5 : Scuro

• MARKER

Frequenza di ricezione Frequenza di trasmissione

Visualizza gli indicatori relativi alla posizione delle frequenze di ricezione e trasmissione nello spettro.

Premere la manopola [FUNC], quindi sfiorare

[MARKER] per attivare o disattivare l'indicatore.

Normalmente lasciarlo inserito.

• Regolazione contrasto

Regolare il contrasto del display TFT.

Premere la manopola [FUNC], quindi sfiorare

[CONTRAST] e ruotare la manopola [FUNC] per

regolare il contrasto.

• Regolazione della luminosità (DIMMER)

Regola la luminosità del display TFT.

Premere la manopola [FUNC], quindi sfiorare

[DIMMER] e ruotare la manopola [FUNC] per

regolare la luminosità.

• COLOR

È possibile cambiare il colore di visualizzazione

dell'analizzatore di spettro. Premere la manopola [FUNC], quindi sfiorare

[COLOR] e sfiorare il colore desiderato dalla

relativa schermata di selezione.

La schermata di selezione del colore di visualizzazione scompare automaticamente dopo circa 3 secondi.

Altre impostazioni del display

• Screensaver

Uno screensaver, per evitare il danneggiamento dello schermo TFT si attiva dopo un periodo di tempo prestabilito, se non si aziona alcuna funzione del ricetrasmettitore.

1. Premere la manopola [FUNC].

2. Sfiorare [DISPLAY SETTING] o ruotare la manopola [FUNC] per selezionare [DISPLAY SETTING], quindi premere la manopola [FUNC].

3. Sfiorare [DISPLAY]→[SCREEN

SAVER] o ruotare la manopola [FUNC] per

selezionare un'opzione, quindi premere la manopola [FUNC].

• Inserimento dell'identicativo di chiamata

Identificativi di chiamata registrati e caratteri possono essere visualizzati sulla schermata iniziale all'inserimento dell'alimentazione.

1. Premere la manopola [FUNC].

2. Sfiorare [DISPLAY SETTING] o ruotare la manopola [FUNC] per selezionare [DISPLAY SETTING], quindi premere la manopola [FUNC].

3. Sorare [DISPLAY] →

[MY CALL] o ruotare la

manopola [FUNC] per selezionare l'opzione, quindi premere la manopola [FUNC].

4. Ruotare la manopola [FUNC] o sfiorare “<”

oppure “>” su uno dei due lati del valore per

selezionare il tempo dopo il quale si attiva lo

screensaver (l'impostazione predenita è 60 min).

OFF Lo screensaver non si attiva.

15 min Lo screensaver si attiva dopo 15 minuti. 30 min Lo screensaver si attiva dopo 30 minuti. 60 min Lo screensaver si attiva dopo 60 minuti.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

4. Sfiorare un tasto carattere. Il carattere selezionato viene visualizzato sulla parte superiore della schermata. Inserire ciascun

carattere che compone il proprio identicativo

di chiamata.

Si possono inserire no ad un massimo di 12 caratteri (lettere, numeri e simboli).

Caps

BACK

Ogni volta che si sfiora questo simbolo si commuta tra l'inserimento di lettere minuscole e maiuscole.

Sfiorando questo simbolo si cancella il carattere a sinistra del cursore.

Sfiorando questo simbolo il display ritorna

alla schermata precedente.

Sfiorando questi simboli, il cursore nel

campo di digitazione si sposta a sinistra o a destra.

Space Inserisce lo spazio

Sfiorando questo simbolo, si confermano

ENT

i caratteri inseriti e il display ritorna alla

schermata precedente.

5. Sfiorare [ENT] per salvare la nuova impostazione e riprendere il normale funzionamento.

Informazioni sui display TFT

FTDX10 utilizza un display TFT a cristalli liquidi. I display TFT a cristalli liquidi, pur essendo realizzati con l'uso di tecnologia ad alta precisione, sono

soggetti a sviluppare pixel morti (punto scuro) o pixel costantemente illuminati (punto luminoso).

Si osservi che questo fenomeno non rappresenta un difetto o un malfunzionamento del prodotto.

Questo fenomeno è dovuto alle limitazioni della tecnologia di produzione in relazione ai display TFT

a cristalli liquidi.

• A seconda dell'angolo di osservazione, si possono riscontrare disuniformità nel colore o nella luminosità. Si osservi che eventuali irregolarità riscontrate sono dovute alla struttura dei display

TFT a cristalli liquidi e non rappresentano quindi un difetto o un malfunzionamento del prodotto.

• Per la pulizia del display TFT a cristalli liquidi, strofinarlo con un panno o uno straccio soffice e asciutto. Se è molto sporco, inumidirlo con acqua o acqua tiepida e stronarlo con un panno

morbido, ben strizzato. L'uso di detergente per vetri, detergenti domestici, solventi organi, alcool,

prodotti abrasivi e/o sostanze simili può danneggiare il display TFT a cristalli liquidi.

Indicatori a LED

memoria

VFO-A

VFO-B

Indicatore

Indicatore di sintonizzazione di precisione

Visualizzano lo stato di trasmissione/ricezione del ricetrasmettitore e le impostazioni “FINE” e “STEP” dell'anello MPVD.

ricezione

trasmissione

Indicatori ricezione/

trasmissione

modalità di

Indicatori ricezione/

trasmissione

BUSY: Questo indicatore si illumina all'apertura dello

squelch.

TX: Questo indicatore si illumina durante la

trasmissione.

Indicatori ricezione/trasmissione modalità di memoria

Verde (sinistro).

Questo indicatore si illumina quando il ricevitore è attivo sul canale di memoria.

Rosso (verde):

Questo indicatore si illumina quando il trasmettitore è attivo sul canale di memoria.

Indicatori ricezione/trasmissione VFO-A

Verde (sinistro).

Questo indicatore segnala l'attivazione del

ricevitore sulla banda VFO-A.

Rosso (verde):

Questo indicatore segnala l'attivazione del

trasmettitore sulla banda VFO-A.

Indicatori ricezione/

trasmissione

Indicatore PASSO

Indicatori ricezione/trasmissione VFO-B

Verde (sinistro).

Questo indicatore segnala l'attivazione del

ricevitore sulla banda VFO-B.

Rosso (verde):

Questo indicatore segnala l'attivazione del

trasmettitore sulla banda VFO-B.

FINE: Questo indicatore si illumina quando la

frequenza può essere regolata a passi di 1 Hz dall'anello MPVD.

● Le modalità AM, FM, DATA-FM possono essere regolate con passi di 10 Hz.

STEP: Questo indicatore si illumina quando la

frequenza cambia a passi prestabiliti dell'anello

MPVD.

• Regolazione della luminosità dell'indicatore a LED

Regola la luminosità dell'indicatore a LED.

1. Premere la manopola [FUNC].

2. Sfiorare [DISPLAY SETTING] o ruotare la manopola [FUNC] per selezionare [DISPLAY SETTING], quindi premere la manopola [FUNC].

3. S f i o r a r e [DISPLAY] → [LED DIMMER] o ruotare la manopola [FUNC] per selezionare un'opzione, quindi premere la manopola [FUNC].

4. Ruotare la manopola [FUNC], o sorare “<” oppure

“>” su uno dei due lati del valore per regolare la

luminosità.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

Comandi e interruttori su pannello frontale

Interruttore ON/OFF

Tenere premuto per un secondo questo interruttore per accendere o spegnere il ricetrasmettitore.

TUNE

Questo interruttore comanda l'inserimento/

disinserimento dell'accordatore automatico dell'antenna dell'FTDX10.

Premere brevemente il tasto [TUNE] per attivare l'accordatore d'antenna. Premere brevemente il tasto [TUNE] per disabilitare l'accordatore d'antenna.

Premere il tasto [TUNE] per circa 1 secondo per avviare la “ricerca automatica”.

Poiché il ricetrasmettitore trasmette automaticamente durante la ricerca automatica, collegare un'antenna o un carico

ttizio prima di avviare la sintonizzazione.

Se l'antenna o un carico fittizio non sono conformi all'impedenza, sul pannello a sfioramento compare l'indicazione

“HI-SWR”.

VOX/MOX

VOX

Questo tasto consente la commutazione automatica alla trasmissione in presenza di parlato. Quando la funzione VOX è attiva, il LED sul tasto si illumina di arancione.

1. Premere il tasto [VOX] .

La funzione VOX è attiva

2. Senza premere l'interruttore PTT, parlare nel microfono

con un tono di voce normale. All'inizio del messaggio, il trasmettitore dovrebbe attivarsi automaticamente.

Al termine del messaggio, (dopo un breve ritardo) il

ricetrasmettitore dovrebbe riportarsi in ricezione.

Per disattivare il VOX e ripristinare il comando tramite PTT, premere nuovamente il tasto [VOX].

• Regolazione del GUADAGNO VOX

È possibile regolare il guadagno del VOX per prevenire

l'attivazione indesiderata in ambienti rumorosi.

Regolazione del guadagno del VOX:

1. Premere la manopola [FUNC].

2. Sorare [VOX GAIN] .

3. Mentre si parla nel microfono, ruotare la manopola

[FUNC] no al punto in cui la propria voce determina il rapido passaggio in trasmissione, evitando però che

sia il rumore di fondo ad attivare il trasmettitore.

• Impostazione del ritardo in modalità VOX

È anche possibile regolare il tempo di sgancio del sistema

VOX, (cioè il ritardo con il quale il ricetrasmettitore, al

termine del parlato, torna in ricezione).

Per impostare un ritardo diverso:

1. Premere la manopola [FUNC] .

2. Sorare [VOX DELAY] .

3. Mentre si pronuncia una sillaba breve come “La”,

ruotare la manopola [FUNC] ed ascoltare fino ad ottenere il ritardo desiderato.

• Regolazione della sensibilità Anti-Trip VOX

GND

DOWN

L'impostazione di Anti-Trip regola il livello di

reazione negativa dell'audio del ricevitore al microfono, per evitare che sia l'audio del ricevitore

ad attivare la trasmissione (attraverso il microfono).

1. Premere la manopola [FUNC] .

2. Sorare [ANTI VOX] .

3. Ruotare la manopola [FUNC] per evitare che

l'audio del ricevitore attivi la trasmissione

(attraverso il microfono).

MOX

Premendo questo tasto si attiva il circuito PTT

(premere per parlare) per attivare il trasmettitore.

Prese PHONES

Collegare le cu󰀩e a questa presa stereo standard ϕ 3,5.

Il collegamento di una spina per le cu󰀩e a questa

presa disattiva gli altoparlanti interno ed esterno.

Quando si indossa la cuffia, prima di accendere il ricetrasmettitore, si consiglia di abbassare preventivamente il volume al minimo per evitare l'impatto acustico dovuto ai rumori generati in fase di accensione.

SUPPORTO METALLICO

Il robusto supporto metallico sul lato inferiore del ricetrasmettitore consente di inclinare quest'ultimo verso l'alto per una migliore visualizzazione. Piegare semplicemente in avanti il supporto per sollevare la parte anteriore del ricetrasmettitore, e ripiegarlo all'indietro contro il coperchio inferiore per abbassare la parte anteriore dell'FTDX10.

AUDIO (VFO-A/B)

MIC

Questa presa ad 8 poli consente il collegamento di un microfono con la piedinatura tradizionale dei

ricetrasmettitori HF YAESU.

+5V

MIC GND

MIC

PTT

GND

FAST

Sede scheda di memoria SD

Una scheda di memoria SD, disponibile in

commercio, può essere usata per salvare le

impostazioni del ricetrasmettitore, per salvare il contenuto delle memorie, per acquisire le

schermate e per aggiornare il rmware.

• La scheda SD non è fornita con il

prodotto.

• Non si garantisce che tutte le schede SD

disponibili in commercio funzionino con questo ricetrasmettitore.

del livello NB scompare dopo circa 2 secondi.

Ruotare la manopola [FUNC] per regolare il

Il ricevitore FTDX10 comprende un efficace circuito di

riduzione rumore (NB) IF, in grado di ridurre sensibilmente

il rumore generato dai sistemi d'accensione dei veicoli.

La funzione NB può essere attivata separatamente per le bande VFO-A e VFO-B.

Premere il tasto [NB] per attivare la funzione di riduzione della rumorosità. Per disattivare il circuito di riduzione

rumore (NB), premere nuovamente il tasto [NB].

• Regolazione del livello del circuito di riduzione rumore (NB)

NB Level

Dopo la regolazione ad un livello NB, la visualizzazione

Dopo la regolazione del livello NB, la manopola [FUNC] torna a comandare la funzione per la quale la si stava usando prima della regolazione.

• La funzione NB può essere meno e󰀩cace

su qualche altro tipo di interferenza.

• Quando la funzione NB è attiva, il LED sul

tasto si illumina di arancione.

livello NB.

Tenere premuto il tasto [NB] per visualizzare il livello NB.

• Regolazione attenuazione della rumorosità

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING]→[GENERAL]

→[NB REJECTION].

3. Ruotare la manopola [FUNC] per impostare

l'attenuazione della rumorosità (10 dB / 30 dB / 40 dB).

4. Premere la manopola [FUNC] per salvare la nuova

impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale

funzionamento.

• Riduzione delle interferenze a impulsi di maggiore durata

Riduce sia le interferenze di lunga durata che quelle ad

impulsi

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING]→[GENERAL] →

[NB WIDTH] .

3. Ruotare la manopola [FUNC] per selezionare il valore

di riduzione della rumorosità.

4. Premere la manopola [FUNC] per salvare la nuova

impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale

funzionamento.

DNR (Circuito di riduzione digitale del

rumore)

Il sistema di riduzione digitale del rumore (DNR)

studiato per ridurre la rumorosità ambiente presente sulle

bande HF e dei 50 MH. Il sistema (DNR) è particolarmente efficiente in modalità SSB. È possibile selezionare uno

qualsiasi dei 15 diversi algoritmi di riduzione del rumore, ognuno dei quali è stato creato per contrastare un diverso profilo di rumore. Si potranno quindi effettuare alcune

prove con il sistema DNR al ne di trovare l'impostazione

ottimale a seconda della tipologia del rumore.

La funzione DNR può essere attivata

per le bande VFO-A e VFO-B. Premere il tasto [DNR] per attivare la funzione

DNR. Per disinserire la funzione DNR, premere nuovamente il tasto [DNR].

separatamente

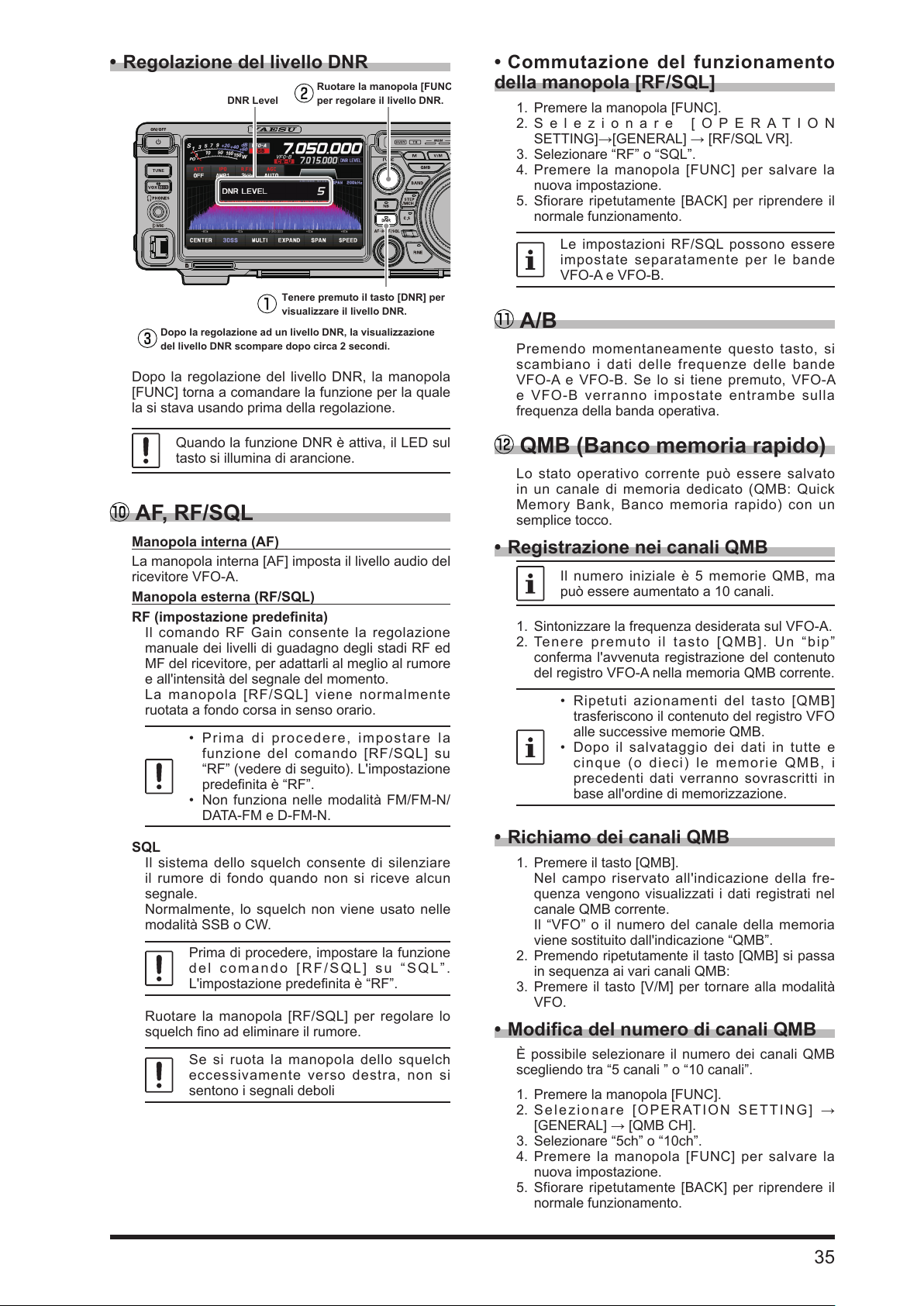

• Regolazione del livello DNR

del livello DNR scompare dopo circa 2 secondi.

Ruotare la manopola [FUNC]

DNR Level

Dopo la regolazione ad un livello DNR, la visualizzazione

Dopo la regolazione del livello DNR, la manopola

[FUNC] torna a comandare la funzione per la quale la si stava usando prima della regolazione.

per regolare il livello DNR.

Tenere premuto il tasto [DNR] per visualizzare il livello DNR.

• Commutazione del funzionamento

della manopola [RF/SQL]

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION

SETTING]→[GENERAL] → [RF/SQL VR].

3. Selezionare “RF” o “SQL”.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

Le impostazioni RF/SQL possono essere

impostate separatamente per le bande

VFO-A e VFO-B.

A/B

Premendo momentaneamente questo tasto, si scambiano i dati delle frequenze delle bande

VFO-A e VFO-B. Se lo si tiene premuto, VFO-A e VFO-B verranno impostate entrambe sulla

frequenza della banda operativa.

Quando la funzione DNR è attiva, il LED sul

tasto si illumina di arancione.

AF, RF/SQL

Manopola interna (AF)

La manopola interna [AF] imposta il livello audio del

ricevitore VFO-A.

Manopola esterna (RF/SQL)

RF (impostazione predenita)

Il comando RF Gain consente la regolazione manuale dei livelli di guadagno degli stadi RF ed MF del ricevitore, per adattarli al meglio al rumore

e all'intensità del segnale del momento.

La manopola [RF/SQL] viene normalmente

ruotata a fondo corsa in senso orario.

• Prima di procedere, impostare la funzione del comando [RF/SQL] su “RF” (vedere di seguito). L'impostazione predenita è “RF”.

• Non funziona nelle modalità FM/FM-N/ DATA-FM e D-FM-N.

SQL

Il sistema dello squelch consente di silenziare il rumore di fondo quando non si riceve alcun segnale. Normalmente, lo squelch non viene usato nelle modalità SSB o CW.

Prima di procedere, impostare la funzione

del comando [RF/SQL] su “SQL”. L'impostazione predenita è “RF”.

Ruotare la manopola [RF/SQL] per regolare lo squelch no ad eliminare il rumore.

Se si ruota la manopola dello squelch eccessivamente verso destra, non si sentono i segnali deboli

QMB (Banco memoria rapido)

Lo stato operativo corrente può essere salvato in un canale di memoria dedicato (QMB: Quick Memory Bank, Banco memoria rapido) con un

semplice tocco.

• Registrazione nei canali QMB

Il numero iniziale è 5 memorie QMB, ma può essere aumentato a 10 canali.

1. Sintonizzare la frequenza desiderata sul VFO-A.

2. Tenere premuto il tasto [QMB]. Un “bip”

conferma l'avvenuta registrazione del contenuto

del registro VFO-A nella memoria QMB corrente.

• Ripetuti azionamenti del tasto [QMB]

trasferiscono il contenuto del registro VFO

alle successive memorie QMB.

• Dopo il salvataggio dei dati in tutte e cinque (o dieci) le memorie QMB, i

precedenti dati verranno sovrascritti in base all'ordine di memorizzazione.

• Richiamo dei canali QMB

1. Premere il tasto [QMB]. Nel campo riservato all'indicazione della fre- quenza vengono visualizzati i dati registrati nel

canale QMB corrente.

Il “VFO” o il numero del canale della memoria

viene sostituito dall'indicazione “QMB”.

2. Premendo ripetutamente il tasto [QMB] si passa in sequenza ai vari canali QMB:

3. Premere il tasto [V/M] per tornare alla modalità VFO.

• Modica del numero di canali QMB

È possibile selezionare il numero dei canali QMB

scegliendo tra “5 canali ” o “10 canali”.

1. Premere la manopola [FUNC].

2. Selezionare [ [

GENERAL

3. Selezionare “5ch” o “10ch”.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

OPERATION SETTING

] → [QMB CH].

] →

Tasto CLAR RX

Tasto CLAR TX

Tasto MODE

Anello MPVD

La frequenza può essere modicata per un valore pari a 10 volte i passi di frequenza impostati sulla manopola principale. Selezionare il funzionamento dell'anello MPVD sorando uno di questi tasti: frequenza; Mode; CLAR (Chiaricatore); selezione canali di memoria; STEP Tuning; o C.S (Custom Select).

(MULTI PURPOSE VFO OUTER DIAL, MANOPOLA ESTERNA VFO MULTIFUNZIONE)

Modica della funzione dell'anello MPVD

La funzione dell'anello MPVD può essere modicata semplicemente premendo i tasti sotto indicati.

Tasto BAND

Tasto STEP/MCH

C.S (tasto personalizzabile)

Anello MPVD

BANDA: Premere il tasto [BAND], quindi ruotare l'anello MPVD per commutare la banda della frequenza

operativa.

MODE: Premere il tasto [[MODE], quindi ruotare l'anello MPVD per commutare la MODE operativa. STEP/MCH: Premere il tasto [STEP/MCH] per commutare la frequenza in passi di 10 kHz (impostazione di

fabbrica della funzione della manopola regolazione passi).

Tenere premuto il tasto [STEP/MCH], l'anello MPVD funziona come la manopola di

commutazione dei canali di memoria in modalità memoria.

CLAR RX: Funge da manopola del chiaricatore RX. CLAR TX: Funge da manopola del chiaricatore TX. C.S: È possibile assegnare anticipatamente 16 tipi di funzioni.

Chiaricatore

Quando la frequenza di ricezione è spostata di +20 Hz.

Quando si preme il tasto [CLAR RX] o [CLAR TX], l'anello multifunzione MPVD diventa la manopola del chiaricatore con la comparsa dell'indicazione “CLAR RX” o “CLAR TX” in grigio sotto il display frequenze sul

monitor TFT.

Ruotando l'anello MPVD si modifica la frequenza di spostamento del chiaricatore. Per disinserire il chiaricatore, premere nuovamente il tasto [CLAR RX] o [CLAR TX].

Per annullare lo spostamento programmato del chiarificatore e azzerarlo, tenere premuto il tasto

[CLAR RX] o [CLAR TX].

•

Chiaricatore RX

In caso di cambiamento della frequenza di trasmissione della stazione interlocutrice, è possibile modificare la frequenza di ricezione del chiarificatore lasciando invariata la frequenza di trasmissione.

1. Premere il tasto [CLAR RX].

2. Ruotare l'anello MPVD per cambiare soltanto la

frequenza di ricezione.

• TX Chiaricatore

È possibile cambiare la frequenza di trasmissione

senza modificare la frequenza di ricezione del ricetrasmettitore. Di solito, il chiarificatore viene impiegato soltanto per spostare la frequenza di ricezione e per compensare lo scostamento della della frequenza di trasmissione della stazione interlocutrice, tuttavia in alternativa, è possibile modificare soltanto la frequenza di trasmissione senza apportare

modiche al trasmettitore.

Quando si risponde ad un operatore che riceve chiamate da numerose stazioni, ad esempio in un contest, ecc., è possibile velocizzare la risposta spostando leggermente la frequenza di trasmissione.

1. Premere il tasto [CLAR TX].

2. Ruotare l'anello MPVD per cambiare soltanto la frequenza di trasmissione.

• Il display visualizza l'indicazione “CLAR

TX” e lo spostamento programmato viene applicato alla frequenza di trasmissione.

• Con il chiaricatore è possibile impostare spostamenti no a ±9990 Hz.

3. Per annullare l'operazione del chiaricatore, premere il tasto [CLAR TX].

Per annullare lo spostamento programmato del chiarificatore e azzerarlo, tenere premuto il tasto

[CLAR RX] o [CLAR TX].

• Il display visualizza l'indicazione “CLAR RX” e lo spostamento programmato viene

applicato alla frequenza di ricezione.

• Con il chiaricatore è possibile impostare spostamenti no a ±9990 Hz.

3. Per annullare l'operazione del chiarificatore,

premere il tasto [CLAR RX].

● Poiché l'entità di spostamento viene memorizzata,

quando si riattiva la funzione del chiarificatore, viene reimpostato lo stesso spostamento.

• Regolazione della frequenza ditrasmissione sulla frequenza di spostamento

Dopo la modifica della frequenza del ricevitore

con il chiarificatore RX, è possibile impostare la

frequenza del trasmettitore sulla stessa frequenza del ricevitore.

1. Dopo aver modicato la frequenza del ricevitore,

premere il tasto [CLAR TX].

La frequenza di trasmissione si uniforma a quella di ricezione.

● “L'indicazione “CLAR RX” sul display diventa “CLAR RXTX”.

2. Premere nuovamente il tasto [CLAR TX],

soltanto la frequenza di ricezione ritorna a quella di spostamento.

● “L'indicazione “CLAR RXTX” sul display diventa “CLAR RX”.

• Spostamento della frequenza con la frequenza di ricezione di regolazione

del chiaricatore TX

Quando la frequenza di trasmissione viene spostata

con il chiarificatore TX, può essere reimpostata

sulla stessa frequenza in modo da mantenere lo scostamento della frequenza di trasmissione da quella di ricezione.

1. Dopo aver modicato la frequenza di trasmissi-

one, premere il tasto [CLAR RX].

la frequenza di ricezione si uniforma a quella di trasmissione.

● “L'indicazione “CLAR TX” sul display diventa “CLAR RXTX”.

2. Premere nuovamente il tasto [CLAR RX],

soltanto la frequenza di trasmissione ritorna a quella di spostamento.

● “L'indicazione “CLAR RXTX” sul display diventa “CLAR TX”.

STEP/MCH

STEP

Premere il tasto [STEP/MCH] per illuminare il LED del tasto [STEP/MCH] e l'indicatore “STEP”. Ruotando l'anello MPVD, la frequenza cambia in passi di 10 kHz (impostazioni di fabbrica).

I passi di frequenza della funzione della manopola

regolazione passi possono essere modicati come

segue:

1. Premere la manopola [FUNC].

2. Selezionare [ [

TUNING

] → [CH STEP].

3. Ruotare la manopola [FUNC] per selezionare il passo di frequenza.

I valori selezionabili sono 1 kHz / 2,5 kHz / 5 kHz / 10 kHz.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

STEP

Tenere premuto il tasto [STEP/MCH] per almeno 1 secondo, il LED del tasto [STEP/MCH] lampeggia, quindi attivare l'anello MPVD in modalità memoria

per commutare i canali di memoria.

OPERATION SETTING

] →

C.S (Custom Select)

Premendo semplicemente il tasto [C.S], l'anello

MPVD opera nella funzione che è stata assegnata al tasto [C.S] (vedere di seguito) (l'impostazione predenita è LEVEL).

LEVEL

PEAK

CONTRAST Regolare il contrasto del display TFT. DIMMER Regola la luminosità del display TFT. M-GROUP Selezione del gruppo di memoria.

MIC GAIN

PROC LEVEL

AMC LEVEL

VOX GAIN Regolazione del guadagno VOX. VOX DELAY Regolazione del ritardo VOX. ANTI VOX Regolazione di ANTI VOX.

RF POWER Regola l'uscita di trasmissione. MONI LEVEL Regola il livello del monitor.

CW SPEED

CW PITCH

BK-DELAY

Regola il livello della visualizzazione

3DSS.

Regola la densità del colore per i

picchi di segnale.

Regolazione del guadagno del

microfono.

Regola il guadagno del processore

del parlato

Regola il guadagno dell'AMC

(controllo automatico del guadagno

del microfono).

Regola la velocità di trasmissione

desiderata.

Regola il tono CW alla ricezione del

segnale CW e il monitor del tono laterale.

Regola il ritardo al termine della

manipolazione per la trasmissione in CW.

• Modalità di assegnazione delle funzioni

1. Tenere premuto il tasto [C.S]. Viene visualizzata la schermata di selezione funzioni.

2. Sorare la funzione desiderata per assegnarla.

Manopola principale

La manopola principale imposta la frequenza operativa.

Ruotare la manopola principale per sintonizzarsi

sulla banda ed iniziare il normale funzionamento.

● Premendo il tasto [STEP/MCH] si attiva l'opzione “STEP tuning (impostazione predenita: 10 kHz)”.

● L'entità di variazione della frequenza dipende

dalla modalità operativa (impostazione

predenita: vedere la tabella seguente).

Modalità operativa 1 passo

LSB / USB / CW-L

CW-U / DATA-L

DATA-U / RTTY-L

RTTY-U / PSK

AM / AM-N / FM

FM-N / DATA-FM

D-FM-N

I numeri riportati tra parentesi indicano i passi, quando si preme il tasto [FINE].

10 Hz (1 Hz)

100 Hz (10 Hz)

1 rotazione della

manopola

5 kHz

(500 Hz)

50 kHz

(5 kHz)

*Questa impostazione può essere modificata in 5

Hz nel menu delle impostazioni.

Modalità SSB/CW

“SSB/CW DIAL STEP” (page 105)

Modalità RTTY/DATA

“RTTY/PSK DIAL STEP” (page 105)

Regolazione del volano della manopola

sintonia principale

È possibile regolare, come si desidera, l'effetto volano (trascinamento) della manopola

principale. Far scorrere la leva sul lato inferiore della manopola in senso orario per diminuire il trascinamento o in senso antiorario per aumentarlo.

BAND (

Sorare il display per selezionare

Premere il tasto [BAND], il display visualizza la schermata

di selezione della banda operativa, sfiorare quindi la

banda desiderata. Sorandola, la banda viene confermata

per circa 2 secondi per poi tornare alla schermata operativa.

Ruotare l'anello MPVD per selezionare

Premere il tasto [BAND], il display visualizza la schermata di selezione della banda operativa. Ruotare l'anello MPVD

per selezionare la banda desiderata. Circa 2 secondi dopo la selezione, la banda viene confermata e ricompare la schermata operativa.

FINE TUNING (sintonia di 1 Hz)

Nella modalità LSB, USB, CW-L, CW-U, DATA-L, DATA-U, RTTY-L, RTTY-U o PSK, è possibile regolare la frequenza in passi di 1 Hz.

● Le modalità AM, AM-N, FM, FM-N, DATA-FM e D-FM-N possono essere regolate in passi di 10 Hz.

1. Premere il tasto [FINE].

Il LED sul tasto [FINE] si illumina di arancione e l'indi- catore “FINE” si illumina.

2. Ruotare la manopola principale.

3. Premere nuovamente il tasto [FINE] per tornare al

passo di frequenza originario.

Selezione della banda operativa

)

MODE (

Sorare il display per selezionare

remere il tasto [MODE] o sorare l'area della modalità

operativa, il display visualizza la schermata di selezione

della modalità operativa, sfiorare quindi la modalità desiderata.

Ruotare l'anello MPVD per selezionare

Premere il tasto [MODE] o sorare l'area della modalità operativa, il display visualizza la schermata di selezione della modalità operativa. Ruotare l'anello MPVD per

selezionare la modalità desiderata.

Selezione modalità operativa

Al passaggio dalla modalità SSB a CW, la

frequenza visualizzata sul display commuta,

anche se il tono rilevato resta invariato. Questo cambio rappresenta lo spostamento BFO tra la frequenza di “battimento zero” e la

frequenza audio (tonalità) CW riprodotta. La tonalità è programmata tramite l'opzione Menu “CW FREQ DISPLAY” page 96).

)

SPLIT

Una potente funzione del ricetrasmettitore FTDX10 è la sua flessibilità di funzionamento a frequenze

separate mediante i registri VFO-A e VFO-B.

Questo rende l'FTDX10 particolarmente adatto

per l'uso in DX-pedition d'alto livello. La funzione

a sequenze separate è molto evoluta e facile da usare.

1. Impostare la frequenza VFO-A sulla frequenza di

ricezione desiderata.

2. Premere il tasto [A/B].

3. Impostare la frequenza VFO-B sulla frequenza

di trasmissione desiderata.

4. Premere il tasto [A/B], seguito dal tasto [SPLIT].

Gli indicatori a LED vengono visualizzati come segue:

Tasto SPLITVerde Rosso

• Immissione diretta della frequenza di spostamento

Lo scostamento può essere impostato ad una frequenza diversa da 5 kHz con la tastiera a video.

1. Impostare la frequenza VFO-A sulla frequenza di

ricezione desiderata.

2. Premere la manopola [FUNC].

3. Selezionare [OPERATION SETTING] →

[GENERAL] → [QUICK SPLIT INPUT].

4. Selezionare “ON”.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

7. Tenere premuto il tasto [SPLIT].

8. Inserire la la frequenza di spostamento con la

tastiera a video, quindi sorare [kHz].

● Si possono inserire frequenze comprese

nell'intervallo compreso tra -20 kHz e +20 kHz.

TXW

Durante il funzionamento a frequenze separate, tenere premuto il tasto TWX per ascoltare la frequenza del trasmettitore tenendo premuto il tasto.

ZIN/SPOT

Nel funzionamento a frequenze separate, il registro

VFO-A viene usato per la ricezione e il registro VFO-B per la trasmissione. Premendo nuovamente

il tasto [SPLIT], il funzionamento a frequenze separate viene disattivato.

● Durante il funzionamento a frequenze separate premendo il tasto [A/B] si scambiano i contenuti dei registri VFO-A e VFO-B. Premere nuovamente il tasto [A/B] si ripristinano le

impostazioni originarie della frequenza.

● Le frequenze di ricezione e trasmissione possono

essere impostate su bande o modalità operative diverse.

● Durante la trasmissione e ricezione con VFO-A, premendo il tasto [SPLIT], VFO-B diventa la frequenza di trasmissione e la frequenza VFO-B

visualizzata si illumina di rosso.

Tenere premuto il tasto [SPLIT] per aumentare la

frequenza di trasmissione VFO-B di 5 kHz.

• Funzione "Quick Split

La funzione Quick Split consente di impostare uno spostamento di +5 kHz rispetto alla frequenza VFO-A, da applicare alla frequenza di trasmissione (di trasmissione) VFO-B del ricetrasmettitore

selezionandola con la semplice pressione di un tasto.

1. Iniziare il normale uso del ricetrasmettitore sulla

banda VFO-A.

2. Tenere premuto il tasto [SPLIT] per attivare la

funzione Quick Split, che applica al registro di frequenza VFO-B una frequenza di 5 kHz superiore a quella del VFO-A.

3. Tenere premuto il tasto [SPLIT] per aumentare la

frequenza VFO-B di altri +5 kHz.

● Lo scostamento di VFO-B rispetto a VFO-A è programmato tramite il Menu ed è impostato di fabbrica su +5 kHz.

● È comunque possibile selezionare altri

scostamenti mediante l'opzione menu [QUICK

SPLIT FREQ] (page 100).

ZIN

Premere brevemente il tasto [ZIN/SPOT] per

regolare la frequenza di ricezione e impostare l'azzeramento automaticamente alla ricezione del segnale CW.

SPOT

Tenendo premuto [ZIN/SPOT], l'altoparlante

riproduce il tono. Questo corrisponde alla tonalità

del segnale trasmesso. Regolando la frequenza in

ricezione fino ad allineare la tonalità del segnale CW a quella del tono di battimento, il segnale trasmesso corrisponderà esattamente a quello dell'altra stazione.

LOCK

Questo tasto inserisce e disinserisce il blocco della manopola principale. Con il “Blocco” inserito, rimane possibile ruotare la manopola principale,

ma la frequenza non cambia e il display frequenze

visualizza “LOCK”.

Segnale desiderato

NOTCH (Filtro a soppressione

NOTCH MF)

Il filtro a soppressione "Notch" MF è un sistema estremamente e󰀩ciente che consente di escludere

dalla banda passante del ricevitore una nota di battimento o altre portanti.

La funzione NOTCH può essere attivata separatamente per le bande VFO-A e VFO-B.

Tenere premuto il tasto [NOTCH] per riportare la

frequenza centrale al suo valore iniziale.

1. Ruotare la manopola [NOTCH] per regolare la

posizione di soppressione del relativo ltro.

● Quando la funzione NOTCH è attiva, il LED sul

tasto si illumina di arancione.

● Il display visualizza per 2 secondi la frequenza centrale del ltro Notch ogni volta che si ruota la manopola [NOTCH].

● Nell'area di visualizzazione funzioni filtro,

è anche possibile controllare la posizione dell'attenuazione.

Per disattivare il ltro NOTCH, premere brevemente il tasto [NOTCH].

La larghezza di banda del filtro NOTCH (stretta o larga) può essere regolata dall'opzione Menu “IF NOTCH WIDTH” page

101. L'impostazione di fabbrica è “WIDE”

(Larga).

Le prestazioni del ltro IF Notch sono illustrate in gura “A”, nella quale viene rappresentato l'e󰀨etto della rotazione della manopola [NOTCH]. La gura

“B” mostra gli effetti della soppressione del filtro

NOTCH MF quando si ruota la manopola [NOTCH]

per eliminare l'interferenza in ingresso.

Notch

LARGH. BANDA MF LARGH. BANDA MF

Manopola NOTCH Manopola NOTCH

QRM (eterodina)

BA C

CONT/APF

CONT (Contour)

Il sistema di filtraggio "Contour" (Contorno)

interviene delicatamente sulla banda passante

di MF, per sopprimere o esaltare determinati componenti di frequenza e migliorare così la qualità

del suono e la leggibilità dei segnali ricevuti.

La funzione CONTOUR può essere attivata separatamente per le bande VFO-A e VFO-B.

Tenere premuto il tasto [CONT/APF] per riportare la

frequenza centrale al suo valore iniziale.

1. Ruotare la manopola [CONT/APF] per ottenere

la riproduzione audio più naturale possibile del segnale in ingresso.

● Quando la funzione CONTOUR è attiva, il LED

sul tasto si illumina di arancione.

● Ruotare la manopola [CONT/APF], viene visualizzata la frequenza centrale (50 Hz - 3200 Hz) del ltro Contour.

● Nel display funzioni filtro, si può osservare

l'attenuazione della banda passante.

2. Per uscire dalla regolazione Contour, premere

momentaneamente il tasto [CONT/APF].

Facendo riferimento alla gura “B”, si può notare

la depressione a “tacca” al centro della banda

passante introdotta dal ltro Contour. La rotazione in senso antiorario (verso sinistra) della manopola [CONT/APF] determina lo

spostamento della “tacca” verso frequenze inferiori

all'interno della banda passante (g. A), viceversa la rotazione in senso orario (verso destra) sposta la tacca verso frequenze superiori (fig. C). Con

l'eliminazione dell'interferenza o delle componenti di frequenza indesiderate del segnale in ingresso, è possibile esaltare il segnale desiderato rispetto

al rumore di fondo/interferenze e migliorarne la

comprensibilità.

LARGH. BANDA MF

LARGH. BANDA MFLARGH. BANDA MF

• Regolazione del GUADAGNO del ltro CONTOUR

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING]→[RX

DSP] →[CONTOUR LEVEL].

3. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per regolare il guadagno del circuito CONTOUR.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

• Impostazione della larghezza di banda (“Q”) del circuito CONTOUR

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING]→[RX DSP] →[CONTOUR WIDTH].

3. Ruotare la manopola [FUNC], o sfiorare “<”

oppure “>” su uno dei due lati del valore per regolare la larghezza di banda (“Q”) del circuito CONTOUR.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

Manopola CONT/APF Manopola CONT/APFManopola CONT/APF

APF (Audio Peak Filter)

In modalità CW, in presenza di interferenza o rumorosità, la frequenza centrale viene

automaticamente impostata sulla frequenza PITCH,

facilitando l'ascolto del segnale desiderato. La funzione APF è azionabile singolarmente per

VFO-A e VFO-B (le impostazioni di VFO-A e VFO-B sono in comune).

Tenere premuto il tasto [CONT/APF] per riportare

l'impostazione della frequenza centrale del picco

APF su “0 Hz”.

1. Ruotare la manopola [CONT/APF] verso sinistra

o verso destra per ridurre le interferenze.

● Quando la funzione APF è attiva, il LED sul tasto

si illumina di arancione.

● Ruotare la manopola [CONT/APF], viene visualizzata la frequenza centrale (da -250 Hz a +250 Hz) del ltro di picco audio.

● Tenere premuta la manopola [CONT/APF] per

riportare l'impostazione della frequenza centrale

del picco APF su “0 Hz” e disinserire la funzione

APF.

● Durante la rotazione della manopola [CONT/ APF], il display mostra la posizione di picco di

APF.

La larghezza di banda APF può essere selezionata tra NARROW / MEDIUM / WIDE (Stretta/Media/Larga) dall'opzione menu “APF WIDTH” (page 101).

2. Per uscire dalla funzione APF, premere

nuovamente il tasto [CONT/APF].

BA C

SHIFT, WIDTH

Tenere premuto il tasto [SHIFT] per ripristinare

la frequenza di spostamento impostata dalla

manopola [SHIFT] e la larghezza di banda del ltro MF impostata dalla manopola [WIDTH].

Manopola interna (SHIFT)

IF SHIFT (spostamento di MF) consente di

spostare il filtro passa banda DSP verso l'alto o il basso, senza modificare la tonalità del segnale ricevuto in modo da ridurre o eliminare le interferenze. Poiché la frequenza portante

sintonizzata non viene modicata, non è necessario

risintonizzarsi per eliminare le interferenze. La gamma di sintonia passa banda complessiva

per il sistema IF SHIFT è ±1.2 kHz. La funzione SHIFT può essere attivata separatamente per le bande VFO-A e VFO-B.

Ruotare la manopola [SHIFT] verso sinistra o verso

destra per ridurre le interferenze.

● Con la funzione SHIFT attiva, l'indicatore sul lato sinistro della manopola [SHIFT] si illumina.

● Ruotare la manopola [SHIFT] per visualizzare lo scostamento del ltro MF (da −1200 Hz a +1200 Hz).

● Tenere premuta la manopola [SHIFT] per

centrare rapidamente la banda passante del

ltro.

● Nell'area di visualizzazione funzioni ltro, è anche

possibile controllare la direzione di spaziatura.

Manopola esterna (WIDTH)

Il sistema di sintonizzazione di WIDTH consente di controllare la larghezza di banda in MF DSP per

ridurre o eliminare le interferenze. Inoltre è possibile incrementare la larghezza rispetto a quella originaria, per aumentare la fedeltà del segnale in ingresso quando le inferenze in banda sono basse.

Ruotare la manopola [WIDTH] in senso antiorario

per restringere la larghezza della banda e ridurre l'interferenza.

● Con la funzione WIDTH attiva, l'indicatore sul lato destro della manopola [WIDTH] si illumina.

● Per aumentare la larghezza della banda, ruotare

la manopola in senso orario.

● Ruotare la manopola [WIDTH], la larghezza di banda del ltro MF viene visualizzata sul display.

● Tenere premuta la manopola [SHIFT] per riportare la larghezza di banda del ltro MF al suo

valore iniziale.

● Nell'area di visualizzazione funzioni ltro, è anche

possibile controllare lo stato della larghezza di banda.

Le funzioni WIDTH e SHIFT possono

essere regolate alternatamente, alla ricerca del punto di ricezione ottimale.

CONTOUR e NOTCH possono essere

impiegati contemporaneamente per eliminare efficacemente le interferenze e migliorarne la comprensibilità

Fare riferimento alla Figura “A” e osservare la

raffigurazione del filtro MF DSP come una linea

spessa al centro della banda passante. Nella figura “B”, all'interno della banda passante originaria è comparso un segnale interferente.

Nella figura “C”, si può vedere l'effetto della rotazione della manopola [SHIFT]. Il livello di

interferenza viene ridotto spostando la banda passante del filtro in modo da far fuoriuscire l'interferenza dalla banda stessa.

Segnale desiderato

LARGH. BANDA MF LARGH. BANDA MF LARGH. BANDA MF

Manopola SHIFT Manopola SHIFT Manopola SHIFT

Segnale desiderato Segnale desiderato

QRM QRM

La figura “B” mostra la larghezza di banda

predenita della modalità SSB. Ruotando la manopola [WIDTH] verso sinistra, la

larghezza della banda si restringe (vedere Figura

“A”), viceversa ruotando la manopola [WIDTH]

verso destra, la larghezza aumenta come indicato

in gura “C”. Le larghezze di banda predenite e la gamma di

regolazione complessiva dipendono dalla modalità operativa corrente (vedere la tabella seguente).

LARGH. BANDA MF LARGH. BANDA MFLARGH. BANDA MF

Manopola WIDTH Manopola WIDTHManopola WIDTH

Modalità operativa LARGH. BANDA MF

300 Hz - 4000 Hz

LSB / USB

CW-L / CW-U DATA-L / DATA-U RTTY-L / RTTY-U

PSK

AM, FM-N, D-FM-N 9000 Hz AM-N 6000 Hz FM, DATA-FM 16000 Hz

(impostazione predenita:

3000 Hz)

50 Hz - 3000 Hz

(impostazione predenita:

500 Hz)

Uso contemporaneo delle funzioni SHIFT e WIDTH

LARGH. BANDA MF LARGH. BANDA MF LARGH. BANDA MF

L'uso contemporaneo delle funzioni IF SHIFT e IF WIDTH variabile è un sistema estremamente e󰀩cace per contrastare le interferenze.

Ad esempio, in figura “A”, si può vedere la

presenza di interferenze su entrambi i lati (alto e

basso) del segnale.

Ruotando la manopola [WIDTH] è possibile eliminare l'interferenza su un lato (figura “B”). Ruotare quindi la manopola [SHIFT] per riposizionare la banda passante (figura “C”) ed eliminare l'interferenza anche sul

lato opposto, senza reintrodurre quella eliminata in

precedenza nella gura “B”.

le funzioni WIDTH e SHIFT sono gli strumenti principali da usare per ridurre in modo ottimale le interferenze. Dopo aver ristretto la banda passante (WIDTH) e/o regolato il centro della banda passante (SHIFT), il comando Contour può contribuire a migliorare ulteriormente il segnale sulla residua banda passante. Inoltre l'eventuale uso del ltro NOTCH MF (descritto più avanti), in abbinamento a questi sistemi di ltraggio, o󰀨re un importante

vantaggio.

NOTCH, CONT/APF

È possibile riportare la frequenza centrale NOTCH al valore iniziale, tenendo premuto il tasto [NOTCH].

È possibile riportare la frequenza centrale

impostata per Contour e quella impostata per il

ltro di picco audio al loro valore iniziale, tenendo premuto il tasto [CONT/APF].

Manopola interna (NOTCH)

Ruotare la manopola [NOTCH] interna per regolare la frequenza centrale del ltro NOTCH MF. Premere il tasto [NOTCH] per attivare o disattivare il filtro NOTCH MF. Il display indica la posizione neutra del filtro NOTCH MF. Il display visualizza inoltre per 2 secondi la frequenza centrale del ltro NOTCH MF ogni volta che si ruota la manopola [NOTCH].

Manopola esterna (CONT/APF)

La funzione DSP CONTOUR può alterare il prolo

della banda passante per attenuare parzialmente una componente della frequenza interna alla banda.

La funzione CONTOUR può essere inserita e disinserita con il tasto [CONT/APF]. L'e󰀨etto di CONTOUR è rappresentato sul display.

In presenza di interferenze o rumorosità in modalità CW, la frequenza centrale di APF viene automaticamente impostata sulla frequenza

CW PITCH come “filtro di picco”, per agevolare

l'ascolto del segnale desiderato. La funzione APF viene inserita e disinserita con il

tasto [CONT/APF].

La posizione della frequenza di picco APF è

rappresentata gracamente sul display.

Segnale desiderato Segnale desiderato Segnale desiderato

QRM QRM QRM

QRM QRM

QRM

Quando si ruota la manopola, la frequenza

centrale di NOTCH, la frequenza centrale di CONTOUR o la larghezza di spaziatura

della frequenza di picco dell'APF vengono

mostrate sul display per 2 secondi.

Comunicazione vocali (SSB e AM)

Manopola FUNC

Nella trasmissione nelle modalità SSB o AM

Il circuito audio di trasmissione di FTDX10 può essere impostato sul livello di funzionamento ottimale regolando i guadagni in ingresso e uscita dell'amplicatore del microfono.

L'AMC (Controllo automatico del guadagno del microfono) regola l'audio del microfono per evitare distorsioni

del suono, anche in caso di eccessivo segnale audio in ingresso.

1. Regolazione del guadagno del microfono

Sorare lo strumento visualizzato, quindi sorare

“ALC” per selezionare lo strumento ALC.

1. Premere la manopola [FUNC].

2. Sorare [MIC GAIN].

3. Digitare TX e regolare la manopola [FUNC] per impostare il livello in ingresso dell'amplificatore del microfono nella posizione in cui la lancetta dello strumento ALC non superi la zona ALC durante i picchi del segnale audio.

2. Regolazione del guadagno AMC

Sorare lo strumento visualizzato, quindi sorare “COMP” per selezionare lo strumento COMP.

1. Premere la manopola [FUNC].

2. Sorare [AMC LEVEL].

3. Attivare la trasmissione e parlare nel

microfono regolando il livello AMC con la

manopola [FUNC].

● Regolare l'AMC ad un livello tale che l'indicazione dello strumento COMP non

superi “10 dB” in corrispondenza dei picchi del segnale audio.

La regolazione è terminata.

La funzione AMC è disponibile soltanto nelle modalità SSB, AM, DATA-L e DATA-U.

Nelle altre modalità non funziona.

Impostazione con la manopola FUNC

Utilizzare la manopola [FUNC] per le seguenti impostazioni.

PROC LEVEL RF POWER MONI LEVEL

: regola il livello della funzione del processore del parlato. : regola la potenza di trasmissione. : regola il livello del monitoraggio.

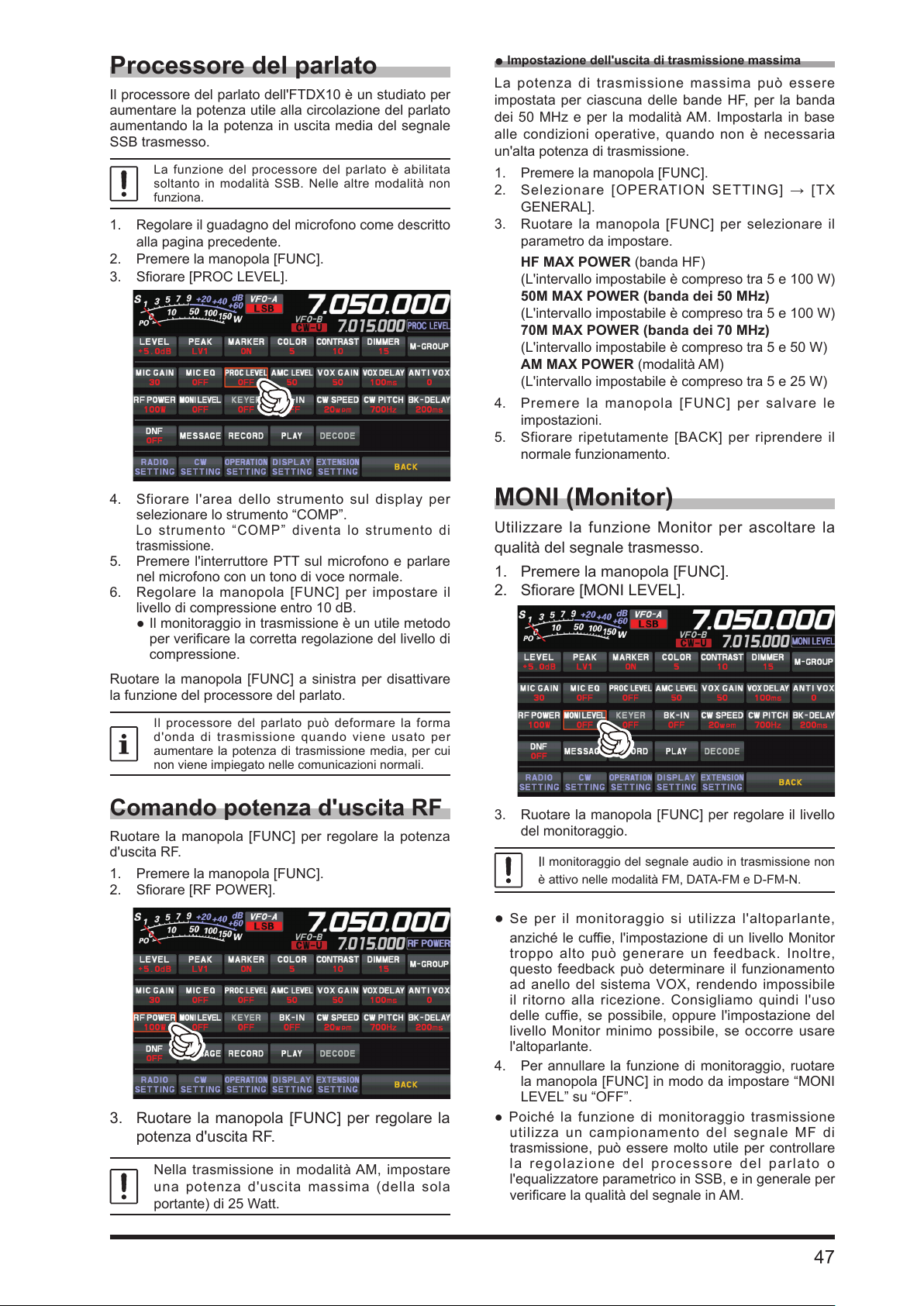

Processore del parlato

Il processore del parlato dell'FTDX10 è un studiato per aumentare la potenza utile alla circolazione del parlato aumentando la la potenza in uscita media del segnale SSB trasmesso.

La funzione del processore del parlato è abilitata soltanto in modalità SSB. Nelle altre modalità non funziona.

1. Regolare il guadagno del microfono come descritto

alla pagina precedente.

2. Premere la manopola [FUNC].

3. Sorare [PROC LEVEL].

Impostazione dell'uscita di trasmissione massima

●

La potenza di trasmissione massima può essere impostata per ciascuna delle bande HF, per la banda dei 50 MHz e per la modalità AM. Impostarla in base

alle condizioni operative, quando non è necessaria un'alta potenza di trasmissione.

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING] → [TX

GENERAL].

3. Ruotare la manopola [FUNC] per selezionare il

parametro da impostare.

HF MAX POWER (banda HF) (L'intervallo impostabile è compreso tra 5 e 100 W)

50M MAX POWER (banda dei 50 MHz)

(L'intervallo impostabile è compreso tra 5 e 100 W)

70M MAX POWER (banda dei 70 MHz)

(L'intervallo impostabile è compreso tra 5 e 50 W) AM MAX POWER (modalità AM) (L'intervallo impostabile è compreso tra 5 e 25 W)

4. Premere la manopola [FUNC] per salvare le impostazioni.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

4. Sfiorare l'area dello strumento sul display per

selezionare lo strumento “COMP”. Lo strumento “COMP” diventa lo strumento di

trasmissione.

5. Premere l'interruttore PTT sul microfono e parlare nel microfono con un tono di voce normale.

6. Regolare la manopola [FUNC] per impostare il livello di compressione entro 10 dB.

● Il monitoraggio in trasmissione è un utile metodo

per vericare la corretta regolazione del livello di

compressione.

Ruotare la manopola [FUNC] a sinistra per disattivare

la funzione del processore del parlato.

Il processore del parlato può deformare la forma

d'onda di trasmissione quando viene usato per aumentare la potenza di trasmissione media, per cui non viene impiegato nelle comunicazioni normali.

Comando potenza d'uscita RF

Ruotare la manopola [FUNC] per regolare la potenza d'uscita RF.

1. Premere la manopola [FUNC].

2. Sorare [RF POWER].

3. Ruotare la manopola [FUNC] per regolare la

potenza d'uscita RF.

Nella trasmissione in modalità AM, impostare

una potenza d'uscita massima (della sola

portante) di 25 Watt.

MONI (Monitor)

Utilizzare la funzione Monitor per ascoltare la

qualità del segnale trasmesso.

1. Premere la manopola [FUNC].

2. Sorare [MONI LEVEL].

3. Ruotare la manopola [FUNC] per regolare il livello

del monitoraggio.

l monitoraggio del segnale audio in trasmissione non

è attivo nelle modalità FM, DATA-FM e D-FM-N.

Se per il monitoraggio si utilizza l'altoparlante,

●

anziché le cu󰀩e, l'impostazione di un livello Monitor troppo alto può generare un feedback. Inoltre, questo feedback può determinare il funzionamento

ad anello del sistema VOX, rendendo impossibile il ritorno alla ricezione. Consigliamo quindi l'uso

delle cu󰀩e, se possibile, oppure l'impostazione del livello Monitor minimo possibile, se occorre usare

l'altoparlante.

4. Per annullare la funzione di monitoraggio, ruotare

la manopola [FUNC] in modo da impostare “MONI

LEVEL” su “OFF”.

● Poiché la funzione di monitoraggio trasmissione utilizza un campionamento del segnale MF di trasmissione, può essere molto utile per controllare

la regolazione del processore del parlato o l'equalizzatore parametrico in SSB, e in generale per

vericare la qualità del segnale in AM.

Equalizzatore microfonico parametrico

Il ricetrasmettitore FTDX10 comprende un esclusivo equalizzatore microfonico parametrico a tre bande che assicura un controllo preciso ed indipendente dei bassi, medi e acuti della forma d'onda vocale. Un

gruppo di impostazioni può essere utilizzato quando l'AMC o il processore del parlato sono disinseriti e un gruppo di impostazioni alternative quando l'AMC o il processore del parlato sono inseriti (solo modalità SSB). Il processore del parlato è descritto al capitolo seguente.

La funzione dell'equalizzatore microfonico parametrico viene attivata soltanto nelle modalità SSB, AM e FM.

• Impostazione dell'equalizzatore microfonico parametrico

1. Impostare la potenza RF in uscita sul valore

minimo.

Si consiglia di collegare ad una delle prese

d'antenna un carico ttizio e di monitorare il

segnale con un altro ricevitore per evitare di disturbare altri utenti.

2. Premere la manopola [FUNC].

3. Sorare [MIC EQ].

La funzione dell'equalizzatore microfonico parametrico si attiva.

● Per regolare l'equalizzatore microfonico parametrico con l'AMC o il processore del parlato inseriti (pagina 47).

4. Premere la manopola [FUNC].

5. Sorare [MONI LEVEL].

6. Sorare [MONI LEVEL].

7. Ruotare la manopola [FUNC] per regolare il

livello del monitoraggio.

8. Premere la manopola [FUNC].

9. Selezionare [ AUDIO].

10. Ruotare la manopola [FUNC] per accedere

alle opzioni menu da [PRMTRC EQ1 FREQ] a [PRMTRC EQ3 BWTH]; questi parametri

riguardano la regolazione dell'equalizzatore

microfonico parametrico con l'AMC o il

processore del parlato disinseriti.

Le opzioni menu da [P PRMTRC EQ1 FREQ] a [P PRMTRC EQ3 BWTH] riguardano la

regolazione dell'equalizzatore microfonico

parametrico con l'AMC o il processore del

parlato inseriti.

11. Ruotare la manopola [FUNC], o sfiorare “<”

oppure “>” su uno dei due lati del valore per regolare una specica opzione del Menu.

12. Tenere premuto l'interruttore PTT e parlare

nel microfono mentre si ascolta l'e󰀨etto delle

regolazioni apportate. Poiché ogni singola regolazione influisce sugli effetti complessivi dell'audio, per essere certi di ottenere il risultato ottimale, ripetere le regolazioni più volte per ciascuna area d'intervento.

● Il modo migliore per comprendere gli e󰀨etti

delle regolazioni è indossare le cuffie

(collegate al ricevitore del monitor) mentre

si ascolta il segnale trasmesso.

13. Al termine di tutte le regolazioni, premere la manopola [FUNC] per salvare le nuove impostazioni.

14. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

OPERATION SETTING

]→[TX

• Attivazione dell'equalizzatore microfonico parametrico

1. Regolare il guadagno del microfono come

descritto a pagina 46.

2. Premere la manopola [FUNC].

3. Sorare [MIC EQ].

La funzione dell'equalizzatore microfonico parametrico si attiva.

4. Premere l'interruttore PTT sul microfono e parlare nel microfono con un tono di voce normale.

Per disabilitare la funzione dell'equalizzatore microfonico parametrico, ripetere le precedenti operazioni 2 e 3 e selezionare “OFF” al punto 3.

Guadagno parametrico

Regolazioni dell'equalizzatore parametrico a 3 stadi (Processore del parlato: “OFF”)

PRMTRC EQ1 FREQ (Basso) “100” (Hz) - “700” (Hz) / OFF

Frequenza centrale

PRMTRC EQ3 FREQ (Alto) “1500” (Hz) - “3200” (Hz) / OFF

PRMTRC EQ1 LEVEL (Basso) “-20” (dB) - “+10” (dB)

Guadagno parametrico

PRMTRC EQ3 LEVEL (Alto) “-20” (dB) - “+10” (dB)

PRMTRC EQ1 BWTH (Basso) “0” - “10”

Q (Larghezza di

banda)

PRMTRC EQ3 BWTH (Alto) “0” - “10”

OFFPRMTRC EQ2 FREQ (Medio) “700” (Hz) - “1500” (Hz) / OFF

+5PRMTRC EQ2 LEVEL (Medio) “-20” (dB) - “+10” (dB)

10PRMTRC EQ2 BWTH (Medio) “0” - “10”

Regolazioni dell'equalizzatore parametrico a 3 stadi (AMC o processore del parlato: “ON”)

P PRMTRC EQ1 FREQ (Basso) “100” (Hz) - “700” (Hz) / OFF

Frequenza centrale

P PRMTRC EQ3 FREQ (Alto) “1500” (Hz) - “3200” (Hz) / OFF

P PRMTRC EQ1 LEVEL (Basso) “-20” (dB) - “+10” (dB)

Guadagno parametrico

P PRMTRC EQ3 LEVEL (Alto) “-20” (dB) - “+10” (dB)

P PRMTRC EQ1 BWTH (Basso) “0” - “10” 2

Q (Larghezza di

banda)

P PRMTRC EQ2 BWTH (Medio) “0” - “10”

P PRMTRC EQ3 BWTH (Alto) “0” - “10”

Frequenza centrale: è possibile regolare la frequenza centrale di ciascuna delle tre bande. Guadagno: possibilità di esaltazione o soppressione per ciascuna banda. Q: è possibile regolare la larghezza della banda d'intervento dell'equalizzatore.

OFFP PRMTRC EQ2 FREQ (Medio) “700” (Hz) - “1500” (Hz) / OFF

0P PRMTRC EQ2 LEVEL (Medio) “-20” (dB) - “+10” (dB)

Memoria vocale

La funzione di memoria vocale del ricetrasmettitore FTDX10 può essere usata per memorizzare e

riprodurre i messaggi ripetitivi. La memoria vocale comprende cinque memorie.

La memoria vocale può essere azionata dal pannello del display o dalla tastiera remota opzionale FH-2, che si collega alla presa REM sul pannello posteriore.

Per la funzione della Memoria vocale è necessaria una scheda SD disponibile in commercio.

• Registrazione in memoria della propria voce

1. Inserire una scheda di memoria SD, disponibile in commercio, nell'apposito vano previsto sul lato anteriore del ricetrasmettitore.

2. Selezionare la modalità SSB o AM.

Se si utilizza la tastiera FH-2, passare al punto 4.

3. Premere la manopola [FUNC].

4. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

5. Sorare [MEM] sul display oppure premere il tasto [MEM] sulla tastiera FH-2. Il display visualizzerà l'icona “REC” lampeggiante.

Se entro cinque secondi non si preme un

tasto da [1] a [5] (vedere punto successivo),

the il processo di memorizzazione viene annullato.

6. Sfiorare un tasto da [1] a [5] sul display oppure

premere uno dei tasti della tastiera FH-2 numerati da [1] a [5] per selezionare lo specico registro di

memoria.

7. Premere brevemente l'interruttore PTT del microfono. L'icona “REC” si illumina a luce ssa e

la registrazione inizia.

● L'indicazione “REC” si illumina sul display

mentre è in corso la registrazione.

● Ricordarsi che il limite massimo di durata per

ogni messaggio è di 90 secondi.

8. Rilasciare l'interruttore PTT oppure premere il

tasto FH-2 [MEM] per completare la procedura di

memorizzazione del messaggio.

• Controllo della registrazione

1. Premere la manopola [FUNC].

2. Sorare [BK-IN] per disattivare la funzione BK-IN.

Se si utilizza la tastiera FH-2, passare al punto 4.

3. Sorare [MESSAGE]. Verrà visualizzata la schermata "MESSAGE MEMORY".

4. Sfiorare un tasto da [1] a [5] sul display oppure premere uno dei tasti da [1] a [5] della tastiera

FH-2 (a seconda del registro nel quale è stato registrato). Il display visualizza l'icona “MSG” e si

sentirà il messaggio audio registrato nella memoria vocale.

● Per regolare il volume di riproduzione, ruotare la

manopola [FUNC] o sorare [RX LEVEL] mentre

la riproduzione non è in corso, quindi ruotare la manopola [FUNC] per regolare.

• Trasmissione del messaggio registrato

1. Selezionare la modalità SSB, AM o FM.

2. Premere la manopola [FUNC].

3. Sorare [BK-IN] per attivare la funzione BK-IN.

Se si utilizza la tastiera FH-2, passare al punto 5.

4. Sorare [MESSAGE] .

5. Sfiorare un tasto da [1] a [5] sul display oppure premere uno dei tasti da [1] a [5] della tastiera

FH-2 (a seconda della memoria nel quale è stato registrato). Il display mostra l'icona “MSG” e il

messaggio viene trasmesso.

● Per regolare il volume in uscita durante la

trasmissione, sorare [TX LEVEL] e ruotare

la manopola [FUNC].

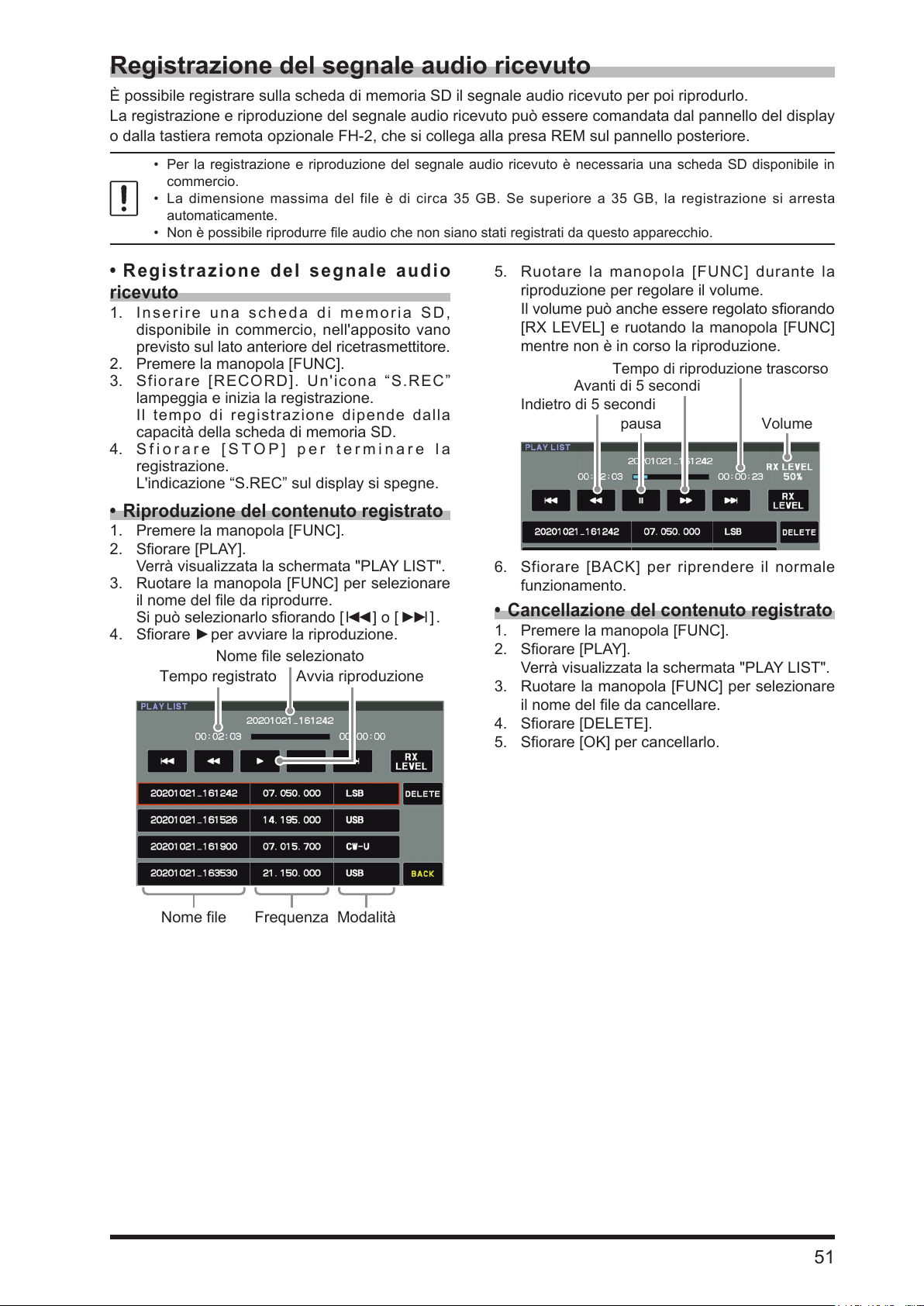

Registrazione del segnale audio ricevuto

Nome file

Nome file selezionato

Frequenza Modalità

Indietro di 5 secondi

Tempo di riproduzione trascorso

È possibile registrare sulla scheda di memoria SD il segnale audio ricevuto per poi riprodurlo. La registrazione e riproduzione del segnale audio ricevuto può essere comandata dal pannello del display o dalla tastiera remota opzionale FH-2, che si collega alla presa REM sul pannello posteriore.

• Per la registrazione e riproduzione del segnale audio ricevuto è necessaria una scheda SD disponibile in

commercio.

• La dimensione massima del file è di circa 35 GB. Se superiore a 35 GB, la registrazione si arresta

automaticamente.

• Non è possibile riprodurre le audio che non siano stati registrati da questo apparecchio.

• Registrazione del segnale audio ricevuto

1. Inserire una scheda di memoria SD, disponibile in commercio, nell'apposito vano previsto sul lato anteriore del ricetrasmettitore.

2. Premere la manopola [FUNC].

3. Sfiorare [RECORD]. Un'icona “S.REC” lampeggia e inizia la registrazione. Il tempo di registrazione dipende dalla capacità della scheda di memoria SD.

4. Sfiorare [STOP] per terminare la registrazione.

L'indicazione “S.REC” sul display si spegne.

• Riproduzione del contenuto registrato

1. Premere la manopola [FUNC].

2. Sorare [PLAY]. Verrà visualizzata la schermata "PLAY LIST".

3. Ruotare la manopola [FUNC] per selezionare

il nome del le da riprodurre. Si può selezionarlo sorando [ꞁ◄◄] o [►►ꞁ ] .

4. Sorare ► per avviare la riproduzione.

Avvia riproduzioneTempo registrato

5. Ruotare la manopola [FUNC] durante la

riproduzione per regolare il volume.

Il volume può anche essere regolato sorando [RX LEVEL] e ruotando la manopola [FUNC]

mentre non è in corso la riproduzione.

Avanti di 5 secondi

pausa

6. Sfiorare [BACK] per riprendere il normale funzionamento.

Volume

• Cancellazione del contenuto registrato

1. Premere la manopola [FUNC].

2. Sorare [PLAY]. Verrà visualizzata la schermata "PLAY LIST".

3. Ruotare la manopola [FUNC] per selezionare

il nome del le da cancellare.

4. Sorare [DELETE].

5. Sorare [OK] per cancellarlo.

Filtro audio regolabile

Il ricetrasmettitore FTDX10 comprende un ltro audio regolabile, che consente il controllo di precisione

indipendente delle gamme audio inferiori e superiori.

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] per la modalità

CW e [RADIO SETTING] per le altre modalità.

3. Selezionare la modalità e l'opzione del menu

da impostare (vedere tabella seguente).

4. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

regolare al livello desiderato la risposta audio in ricezione.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Opzione menu Valori disponibili

MODE SSB

MODE AM

RADIO SETTING

CW SETTING MODE CW

MODE FM

MODE PSK/DATA

MODE RTTY

Impostazione

predenita

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) 100Hz

LCUT SLOPE 6dB/oct / 18dB/oct 6dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF 3000Hz

HCUT SLOPE 6dB/oct / 18dB/oct 6dB/oct

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) OFF

LCUT SLOPE 6dB/oct / 18dB/oct 6dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF OFF

HCUT SLOPE 6dB/oct / 18dB/oct 6dB/oct

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) 300Hz

LCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF 3000Hz

HCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) 300Hz

LCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF 3000Hz

HCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) 300Hz

LCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF 3000Hz

HCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

LCUT FREQ OFF/100 Hz - 1000 Hz (50 Hz passo) 250Hz

LCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

HCUT FREQ 700 Hz - 4000 Hz (50 Hz passo)/OFF 1200Hz

HCUT SLOPE 6dB/oct / 18dB/oct 18dB/oct

Modica della qualità del suono del segnale audio in ricezione

È possibile modificare a piacere ciascuna delle frequenze alta, media e bassa del segnale ricevuto. L'impostazione può essere e󰀨ettuata per ciascuna modalità.

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] per la modalità

CW e [RADIO SETTING] per le altre modalità.

3. Selezionare la modalità e l'opzione del menu

da impostare (vedere tabella seguente).

4. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

regolare il livello.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

MODE SSB

MODE AM

RADIO SETTING

CW SETTING MODE CW

MODE FM

MODE PSK/DATA

MODE RTTY

Opzione menu Valori disponibili

Impostazione delle gamme audio alte 

AF TREBLE GAIN

Impostazione delle gamme audio medie 

AF MIDDLE TONE GAIN

Impostazione delle gamme audio basse  AF BASS GAIN

Impostazione delle gamme audio alte 

AF TREBLE GAIN

Impostazione delle gamme audio medie 

AF MIDDLE TONE GAIN

Impostazione delle gamme audio basse  AF BASS GAIN

-20 - 10 0

Impostazione

predenita

Uso dell'accordatore automatico d'antenna

L'accordatore automatico d'antenna (ATU) è integrato in ciascun FTDX10. L'ATU è progettato per

garantire che sullo stadio finale dell'amplificatore del trasmettitore venga esercitato un carico di impedenza dell'antenna di 50 Ohm.

• La posizione dell'ATU dell'FTDX10, situato all'interno del ricetrasmettitore, fa si che possa regolare soltanto l'impedenza esercitata sul lato ricetrasmettitore della discesa coassiale. Non accorda il ROS ai poli di alimentazione antenna. In fase di denizione del sistema d'antenna, occorre fare il possibile per avere anche un basso ROS ai terminali dell'antenna stessa.

• L'ATU dell'FTDX10 può adattare impedenze nella gamma tra 16,5 e 150 Ohm, corrispondenti ad un ROS massimo di 3:1 sulle bande amatoriali HF (banda amatoriale dei 6 m: da 25 Ohm a 100 Ohm, corrispondenti ad un ROS massimo di 2:1). Ne consegue quindi che antenne non risonanti a stilo, antenne filari di lunghezza casuale e antenne di tipo “G5RV” potrebbero non essere adattabili con l'ATU (nella maggior parte delle bande).

• L'accordatore d'antenna integrato non può essere utilizzato con un connettore d'antenna collegato ad un

accordatore d'antenna esterno.

• Funzionamento di ATU

1. Premere brevemente il tasto [TUNE] per collegare l'ATU alla linea di trasmissione (la

regolazione o l'accordo non iniziano ancora).

Quando la funzione ATU è attiva, viene visualizzato “TUNE”.

● Un breve azionamento del tasto [TUNE]

attiva l'accordatore e il microprocessore seleziona automaticamente il punto d'accordo più prossimo alla frequenza corrente.

2. Tenere premuto il tasto [TUNE] per avviare la ricerca automatica dell'accordo.

● Il trasmettitore si attiva e mentre

l'accordatura è in corso, l'indicazione si illumina “TUNE”.

● Prima di avviare la ricerca dell'accordo,

verificare sempre che la frequenza sia libera, per evitare di disturbare altre comunicazioni già in corso.

● Dopo aver raggiunto il punto d'accordo

ottimale, il ricetrasmettitore torna in ricezione.

3. Per liberare l'ATU dalla linea di trasmissione, premere brevemente il tasto [TUNE].

Le memorie del microprocessore ATU memorizzano i dati dei condensatori e induttori

selezionati per l'accordo di ciascuna nestra di 10 kHz nella quale è stato e󰀨ettuato l'accordo, si evita così di ricercare l'accordo quando si

torna su una frequenza sulla quale la procedura è già stata eseguita.

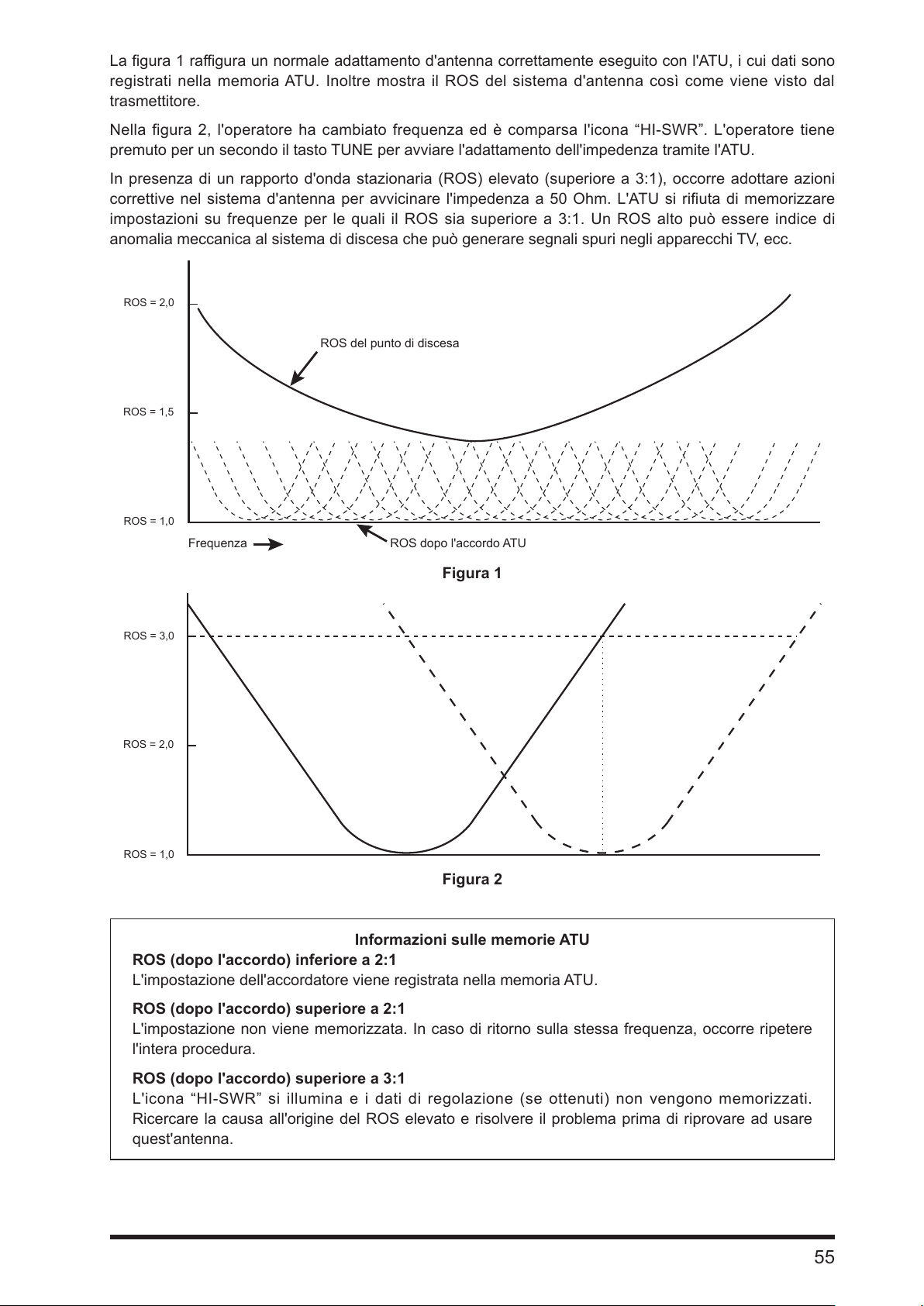

La gura 1 ra󰀩gura un normale adattamento d'antenna correttamente eseguito con l'ATU, i cui dati sono

ROS = 2,0

ROS = 1,5

ROS = 1,0

ROS = 3,0

ROS = 2,0

ROS = 1,0

registrati nella memoria ATU. Inoltre mostra il ROS del sistema d'antenna così come viene visto dal

trasmettitore.

Nella figura 2, l'operatore ha cambiato frequenza ed è comparsa l'icona “HI-SWR”. L'operatore tiene

premuto per un secondo il tasto TUNE per avviare l'adattamento dell'impedenza tramite l'ATU.

In presenza di un rapporto d'onda stazionaria (ROS) elevato (superiore a 3:1), occorre adottare azioni correttive nel sistema d'antenna per avvicinare l'impedenza a 50 Ohm. L'ATU si riuta di memorizzare impostazioni su frequenze per le quali il ROS sia superiore a 3:1. Un ROS alto può essere indice di anomalia meccanica al sistema di discesa che può generare segnali spuri negli apparecchi TV, ecc.

ROS del punto di discesa

ROS dopo l'accordo ATUFrequenza

Figura 1

Figura 2

Informazioni sulle memorie ATU

ROS (dopo l'accordo) inferiore a 2:1

L'impostazione dell'accordatore viene registrata nella memoria ATU.

ROS (dopo l'accordo) superiore a 2:1

L'impostazione non viene memorizzata. In caso di ritorno sulla stessa frequenza, occorre ripetere l'intera procedura.

ROS (dopo l'accordo) superiore a 3:1

L'icona “HI-SWR” si illumina e i dati di regolazione (se ottenuti) non vengono memorizzati. Ricercare la causa all'origine del ROS elevato e risolvere il problema prima di riprovare ad usare

quest'antenna.

Funzionamento in CW

Le impressionanti prestazioni operative dell'FTDX10 in modalità CW consentono l'uso abbinato ad un tasto telegrafico a palette, un “tasto diretto” o la sua emulazione tramite un sistema computerizzato.

1. Prima di iniziare, collegare il cavo del tasto alla presa KEY sul pannello posteriore.

2. Selezionare la modalità operativa CW-U. La modalità “CW” normale utilizza l'iniezione portante lato USB.

Modalità CW Reverse

La modalità CW-U (CW Reverse) riceve

segnali CW con un punto di iniezione portante CW a banda laterale inversa, come quello delle modalità LSB e USB. Utilizzare il CW inverso in presenza di interferenze prossime ad un segnale desiderato per escludere il tono di interferenza dalla larghezza di banda del ricevitore.

3. Ruotare la manopola di sintonia principale per selezionare la frequenza operativa desiderata.

4. Premere la manopola [FUNC].

5. Sfiorare [BK-IN] per attivare la funzione

BK-IN.

6. Sfiorare [MONI LEVEL], quindi ruotare la manopola per regolare il volume del monitor.

7. Quando si usa il tasto telegraco, premere la manopola [FUNC], quindi sfiorare [KEYER] per attivare il tasto telegraco.

8. Quando il tasto o il keyer paddle sono premuti, il trasmettitore è automaticamente attivato.

● Premere [FUNC], quindi sfiorare [CW

SPEED] e ruotare la manopola [FUNC] per impostare la velocità di trasmissione desiderata.

● Alla spedizione dalla fabbrica, il sistema

TX/RX del ricetrasmettitore FTDX10

per la modalità CW è configurato per il

funzionamento “Semi break-in”. Tuttavia, mediante l'opzione Menu “CW BK-IN TYPE”

(

pagina 96), è possibile cambiare

l'impostazione in “full break-in” (QSK), nella

quale la commutazione è sufficientemente rapida da permettere l'ascolto dei segnali in ingresso nelle pause tra i punti e le linee della trasmissione. Questa impostazione

può risultare molto utile nei Contest e nella

gestione dei contatti.

●

Se il tasto [BK-IN] è in posizione Off, è

possibile esercitarsi nell'invio CW con il solo tono laterale, senza inviare il segnale nell'etere.

● Per abilitare la digitazione CW in modalità LSB/USB e trasmettere segnali CW senza

passare alla modalità CW, modificare

l'opzione menu “CW AUTO MODE” (pagina

95).

● La stessa frequenza operativa può essere

mantenuta e visualizzata alla commutazione tra le modalità SSB e CW, impostando

l'opzione Menu “CW FREQ DISPLAY” (pagina 96).

● Collegando il ricetrasmettitore FTDX10 ad un computer, la modalità CW può essere

azionata utilizzando un software gratuito o disponibile in commercio e impostando

l'opzione Menu “PC KEYING” (pagina

96).

• Regolazione del livello audio del tono laterale

Il livello audio del tono laterale CW può essere

regolato tenendo premuta la manopola [FUNC],

quindi sorando [MONI LEVEL] per poi ruotare la

manopola [FUNC].

• Impostazione del tempo di ritardo CW

Nella modalità “semi break-in” (non in QSK),

è possibile regolare il tempo di sgancio del trasmettitore al termine della trasmissione, su un valore adeguato alla propria velocità di trasmissione.

1. Premere la manopola [FUNC], quindi sfiorare

[BK-DELAY].

2. Iniziare la trasmissione e ruotare la manopola [FUNC] per regolare il tempo di sgancio desiderato.

3. 1 secondo circa dopo la selezione, le impostazioni vengono salvate e viene nuovamente visualizzata la normale schermata operativa.

Battimento zero in CW

Il battimento zero (azzeramento in un'altra

stazione CW) è una tecnica molto pratica per

garantire la perfetta sintonia del ricetrasmettitore con la frequenza della stazione interlocutrice.

È anche possibile spostare l'indicatore dello

spostamento di sintonia per regolare la frequenza del ricevitore al centro del segnale in ingresso sulla tonalità CW corrispondente a quella del proprio segnale di trasmissione.

Disinserire l'indicatore dello spostamento

di sintonia mediante l'opzione Menu “CW INDICATOR” pagina 96.

Decodica CW

I codici alfanumerici Morse possono essere decodicati e visualizzati come testo sul pannello

TFT.

Segnali di interferenza, rumorosità, propagazione fasi ed imprecisione dei codici possono impedire la precisa copiatura dei messaggi.

1. Selezionare la modalità operativa CW.

2. Premere la manopola [FUNC], quindi sorare

[CW SPEED] e ruotare la manopola [FUNC] per adattarla con precisione alla velocità del segnale ricevuto. La velocità, se molto diversa, potrebbe non essere decifrata correttamente.

3. Premere la manopola [FUNC].

4. Sorare [DECODE] .

Viene visualizzata la schermata CW

DECODE con il messaggio decodicato.

CQ CQ CQ DE W6DXC W6DXC W6DXC K

● Se, mentre non si riceve un segnale

CW, a causa delle interferenze vengono visualizzati caratteri strani, sfiorare [DEC LVL] e ruotare la manopola [FUNC] per regolare il livello di soglia.

5. Per annullare la funzione di decodifica CW,

sorare [DEC OFF].

Impostazione del tasto telegraco

ACS O

A O

• Regolazione velocità Keyer

Il tasto telegraco può essere regolato ruotando

la manopola [FUNC].

Premere [FUNC], quindi sfiorare [CW SPEED] e ruotare la manopola [FUNC] per impostare la velocità di trasmissione desiderata (4 parole al

minuto - 60 parole al minuto).

• Impostazione della caratura tasto Rapporto (punto/linea)

Questa opzione del menu consente di regolare il

rapporto di durata punti/linee del tasto telegraco

elettronico. Il rapporto impostato in fabbrica è 3:1 (una linea ha una durata tripla rispetto ad un

punto).

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING]→[KEYER]→[CW

WEIGHT].

3. Ruotare la manopola [FUNC], o sfiorare “<”

oppure “>” su uno dei due lati del valore

per impostare il peso sul valore desiderato. La gamma di regolazione ammessa è un

rapporto punto/linea compreso tra 2,5 e 4,5 (valore predenito: 3,0).

4. Premere la manopola [FUNC] per salvare la

nuova impostazione.

5. Sorare ripetutamente [BACK] per riprendere

il normale funzionamento.

• Inversione della polarità del tasto

telegraco

È possibile invertire facilmente la polarità del tasto telegrafico nella modalità Menu senza

modificare i collegamenti del tasto telegrafico

(l'impostazione predefinita è “NOR”). Esempio:

per gli operatori mancini in un contest.

Nelle modalità del tasto telegrafico descritte nella tabella sulla destra, le modalità BUG e OFF sono invariate.

Selezione del modo operativo della tastiera

•

È possibile personalizzare la configurazione del

tasto telegrafico per FTDX10. Questo consente l'eventuale impiego della spaziatura automatica

tra i caratteri (ACS). Questo consente l'uso di un

tasto telegrafico collegato alla presa frontale e un'emulazione tramite PC alla presa sul pannello posteriore.

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING]→[KEYER].

3. Selezionare [KEYER TYPE].

4. Ruotare la manopola [FUNC], o sfiorare “<”

oppure “>” su uno dei due lati del valore per

impostare la modalità operativa desiderata, vedere la tabella seguente.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

OFF Il tasto telegraco integrato è disinserito

BUG I punti sono generati automaticamente

ELEKEY-A Al rilascio di entrambi i lati della paletta

ELEKEY-B Rilasciando entrambi i lati della paletta

ELEKEY-Y Premendo entrambi i lati della paletta si

ACS Uguale a “ELEKEY”, con la differenza

(modalità “tasto diretto”).

dal tasto telegrafico, mentre le linee devono essere inviate manualmente.

viene trasmesso un elemento codicato (“punto” o “linea”).

si trasmette il lato “linea” correntemente generato, seguito dal lato “punto” (o in

ordine inverso).

trasmette il lato “linea” correntemente generato, seguito dal lato “punto” (o in

ordine inverso).

Durante la trasmissione del lato “linea”, il primo lato “punto” trasmesso non viene memorizzato.

che gli spazi tra i caratteri vengono impostati di precisione dal tasto

telegraco in modo da avere la stessa

durata delle linee (il triplo rispetto ai

punti).

Morse

CS N

“E” e “T”

Morse “E” e “T”

Spaziatura tra caratteri troppo corta

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING]→[KEYER].

3. Selezionare [KEYER DOT/DASH].

4. Ruotare la manopola [FUNC], o sfiorare “<”

oppure “>” su uno dei due lati del valore per impostare “REV”.

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Memoria tasto telegraco contest

La funzione dei messaggi CW del ricetrasmettitore FTDX10 può essere controllata dal pannello frontale del ricetrasmettitore o con la tastiera remota opzionale FH-2 collegabile alla presa REM sul pannello

posteriore.

• Memoria messaggi

Sono disponibili cinque canali di memoria CW, ciascuno dei quali può contenere no a 50 caratteri (facendo riferimento allo standard PARIS per la lunghezza di caratteri e parole).

Esempio: CQ CQ CQ DE W6DXC K (19 caratteri)

-- • -- •-- -- • -- -- • -- •-- -- • -- -- • -- •-- -- • -- -- •

• • •

C Q C Q C Q D E W 6 D X C K

-- -- -- • • • •-- • •-- • • -- -- • --

-- • --

•

• Registrazione di un messaggio in memoria

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] →[KEYER] .

3. Selezionare il registro memoria CW (da “CW

MEMORY 1” a “CW MEMORY 5”) nel quale

deve essere memorizzato il messaggio; per ora, la tecnica di inserimento dei messaggi è

impostata su “immissione da tasto telegraco”

per il registro memoria CW selezionato.

4. Impostare il registro memoria CW

selezionato su “MESSAGE”. Se si desidera

utilizzare il tasto telegrafico a palette per registrare il messaggio su tutte le memorie,

impostare tutte e cinque le opzioni Menu su “MESSAGE”.

5. Prem

ere la manopola [FUNC] per salvare la

nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere

il normale funzionamento.

• Programmazione della memoria messaggi

(tramite tasto a palette)

1. Selezionare la modalità operativa CW.

2. Sorare [BK-IN] per disattivarlo.

3. Sorare [KEYER] per attivarlo “ON”.

Il tasto telegraco integrato è attivato. Se si utilizza la tastiera opzionale FH-2,

passare al punto 6.

4. Premere la manopola [FUNC].

5. Sorare [MESSAGE] .

Verrà visualizzata la schermata "MESSAGE MEMORY".

6. Sorare [MEM] sul display oppure premere il tasto [MEM] sulla tastiera FH-2. Il display visualizzerà l'icona “REC”

lampeggiante.

Se entro cinque secondi non si preme un

tasto da [1] a [5] (vedere punto successivo),

il processo di memorizzazione viene annullato.

7. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti della tastiera

FH-2 numerati da [1] a [5] per selezionare lo specico registro di memoria.

● L'indicazione “REC” si illumina a luce ssa.

● Se non si inizia la battitura entro dieci

secondi, il processo di memorizzazione viene annullato.

8. Trasmettere il messaggio CW desiderato con

il tasto telegraco.

9. Al termine della registrazione del messaggio,

sfiorare [MEM] sul display oppure premere nuovamente il tasto [MEM] sulla tastiera

FH-2.

Prestare attenzione in fase di trasmissione alla corretta spaziatura tra lettere e parole. Se il temporizzatore è disattivato, gli spazi nel messaggio registrato potrebbero non essere corretti. Per facilitare l'impostazione delle memorie del tasto telegrafico, si consiglia di impostare l'opzione menu

“KEYER TYPE” (pagina 97) su “ACS” (spaziatura automatica caratteri) durante la

programmazione delle memorie del tasto

telegraco.

• Controllo del contenuto della memoria CW

1. Premere la manopola [FUNC].

2. Sorare [BK-IN] per disattivarlo.

3. Sfiorare [MONI LEVEL], quindi ruotare la

manopola per regolare il volume del monitor.

Se si utilizza la tastiera FH-2, passare al

punto 6.

4. Premere la manopola [FUNC].

5. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

6. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti da [1] a [5] della

tastiera FH-2 a seconda della memoria nella

quale è stato appena registrato. Il messaggio verrà riprodotto e ascoltato sul monitor del

tono laterale, non accompagnato però dalla trasmissione di energia RF.

● Il display mostra l'indicazione “MSG”.

• Riproduzione in trasmissione del messaggio CW

1. Premere la manopola [FUNC].

2. Sorare [BK-IN] per attivarlo.

Se si utilizza la tastiera FH-2, passare al

punto 5.

3. Premere la manopola [FUNC].

4. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

5. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti da [1] a [5] della

tastiera FH-2, per trasmettere il messaggio

registrato nel registro della memoria CW. Il messaggio programmato verrà trasmesso.

● Durante la trasmissione, lo stesso tasto

potrebbe essere premuto nuovamente per terminare la trasmissione.

Trasmissione in modalità

radiofaro

Nella modalità “radiofaro”, è possibile trasmettere ripetutamente qualsiasi messaggio programmato (mediante tasto telegrafico a palette o di inserimento del

testo). Il ritardo tra le successive ripetizioni può essere impostato su qualsiasi valore

compreso tra 1 e 60 secondi, con passi di un secondi, mediante l'opzione menu

“REPEAT INTERVAL”.

Per la trasmissione del messaggio:

1. Tenere premuto un tasto da [1] a [5] sul

display oppure tenere premuto un tasto da [1] a [5] sulla tastiera FH-2. Inizia la

trasmissione ripetuta del messaggio in modalità radiofaro.

2. Premere nuovamente lo stesso tasto

per disattivare la modalità radiofaro.

• Memoria TESTO

I cinque canali di memoria messaggi CW (ognuno dei quali può contenere no a 50 caratteri) possono

anche essere programmati utilizzando una tecnica di immissione testo.

Questa tecnica è più lenta rispetto a quella che prevede la trasmissione del messaggio direttamente dal

tasto telegraco, in compenso però assicura una precisa spaziatura tra i caratteri. Ricordarsi di inserire il carattere “}” alla ne del messaggio.

Esempio 1: CQ CQ CQ DE W6DXC K} (20 caratteri) La numerazione sequenziale Contest è un'altra straordinaria funzione del tasto telegraco memoria CW. Esempio 2: 599 10 200 # K} (15 caratteri)

• Registrazione nella memoria testo

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] →[KEYER] .

3. Selezionare il registro della memoria CW (da

"CW MEMORY 1” a “CW MEMORY 5”) nel

quale deve essere salvato il messaggio. Per ora, la tecnica di inserimento dei messaggi è

impostata su (Immissione da tasto telegraco)

per il registro memoria CW selezionato.

4. Se si desidera utilizzare l'immissione di un messaggio di testo per tutte e cinque le memorie, impostare le opzioni menu di tutti e cinque i registri delle memorie CW su “TEXT”.

5. Prem

6. Sorare ripetutamente [BACK] per riprendere

ere la manopola [FUNC] per salvare la

nuova impostazione.

il normale funzionamento.

Programmazione dei numeri di

Contest

Usare questo processo all'inizio di un nuovo contest o se durante un contest la numerazione perde la sincronizzazione.

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] → [KEYER] → [CONTEST NUMBER].

3. Ruotare la manopola [FUNC] per

impostare il numero del contest sul valore desiderato.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sfiorare ripetutamente [BACK] per riprendere il normale funzionamento.

• Programmazione messaggio testo

1. Selezionare la modalità operativa CW.

Se si utilizza la tastiera opzionale FH-2,

passare al punto 4.

2. Premere la manopola [FUNC].

3. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

4. Sorare [MEM] sul display oppure premere il tasto [MEM] sulla tastiera FH-2.

5. Sfiorare un tasto da [1] a [5] sul display oppure premere uno dei tasti della tastiera

FH-2 numerati da [1] a [5] per selezionare lo specico registro di memoria.

Viene visualizzata la schermata di inserimento del testo.

I seguenti testi sono programmati in

fabbrica su MEMORY 4 e MEMORY 5. MEMORY 4: DE FTDX10 K MEMORY 5: R 5NN K

6. Sfiorare i tasti dei caratteri sul display per inserire lettere, numeri o simboli dell'etichetta desiderata. Utilizzare il carattere “#” per specificare la posizione nella quale verrà indicato il numero contest.

7. Al termine del messaggio, aggiungere il carattere “}” a conferma che il messaggio è terminato. Esempio: CQ CQ CQ DE W6DXC K

Utilizzare i tasti [t] e [u] della tastiera FH-2 per posizionare correttamente il cursore e i tasti [p] and [q] della tastiera FH-2 per selezionare

la lettera/numero da programmare in ciascuna

locazione di memoria.

8. Dopo aver completato la digitazione del testo,

sorare [ENT].

}

9. Dopo aver programmato tutti i caratteri

(compreso “}”), sorare [BACK] per uscire.

• Controllo del contenuto della memoria CW

1. Selezionare la modalità operativa CW.

2. Sorare [BK-IN] per disattivarlo.

3. Sfiorare [MONI LEVEL], quindi ruotare la

manopola per regolare il volume del monitor.

Se si utilizza la tastiera opzionale FH-2,

passare al punto 6.

4. Premere la manopola [FUNC].

5. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

6. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti da [1] a [5]

della tastiera FH-2, a seconda della memoria

nel quale è stato registrato. Il messaggio verrà riprodotto e ascoltato sul monitor del

tono laterale, non accompagnato però dalla trasmissione di energia RF.

● “Il display mostra l'indicazione “MSG”.

• Riproduzione in trasmissione del messaggio CW

1. Selezionare la modalità operativa CW.

2. Sorare [BK-IN] per attivarlo.

Se si utilizza la tastiera FH-2, passare al

punto 5.

3. Premere la manopola [FUNC].

4. Sorare [MESSAGE].

Verrà visualizzata la schermata "MESSAGE MEMORY".

5. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti da [1] a [5]

della tastiera FH-2 a seconda del messaggio

registrato nel registro delle memorie CW da trasmettere. Il messaggio programmato verrà trasmesso.

● Durante la trasmissione, premere

nuovamente il tasto, per annullare immediatamente la trasmissione.

Trasmissione in modalità radiofaro

Nella modalità “radiofaro”, è possibile trasmettere ripetutamente qualsiasi messaggio programmato (mediante tasto telegrafico a palette o di inserimento del

testo). Il ritardo tra le successive ripetizioni può essere impostato su qualsiasi valore

compreso tra 1 e 60 secondi, con passi di un secondi, mediante l'opzione menu

“REPEAT INTERVAL”.

Per la trasmissione del messaggio:

1. Tenere premuto un tasto da [1] a [5] sul

display oppure tenere premuto un tasto da [1] a [5] sulla tastiera FH-2. Inizia la

trasmissione ripetuta del messaggio in modalità radiofaro.

2. Premere nuovamente lo stesso tasto

per disattivare la modalità radiofaro.

Contest Number

Se nel messaggio CW si digita “#”, il numero del contest aumenta automaticamente ogni volta che si invia il messaggio. Per impostare il numero contest, fare riferimento alla seguente procedura.

Programmazione dei numeri di Contest

1. Premere la manopola [FUNC].

2. Selezionare [CW SETTING] → [KEYER] → [CONTEST NUMBER].

3. Ruotare la manopola [FUNC], o sorare “<” oppure “>” su uno dei due lati del valore per impostare

il numero di contest sul valore desiderato.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Decrementazione della numerazione Contest

Usare questa procedura se la numerazione contest progressiva supera il numero effettivo. (Ad

esempio in caso di duplicato QSO). Premere brevemente il tasto FH-2 [DEC]. Il numero Contest corrente diminuisce di un'unità. Premere il tasto FH-2 [DEC] fino a raggiungere il numero desiderato. Se, per errore, si supera il numero

desiderato, utilizzare la tecnica di Programmazione dei numeri di Contest descritta sopra.

Funzionamento modalità FM

Funzionamento con ripetitori

Il ricetrasmettitore FTDX10 può essere impiegato sui ripetitori dei 29 e 50 MHz.

1. Selezionare la modalità operativa FM.

2. Impostare la frequenza di uscita desiderata del ripetitore (discendente rispetto al

ripetitore).

3. Premere la manopola [FUNC].

4. Selezionare [RADIO SETTING] → [MODE

FM] → [RPT].

5. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

regolare la direzione di spaziatura desiderata del ripetitore. Le selezioni disponibili sono:

“SIMP” → “+” → “–” → “SIMP”

● Per la programmazione della corretta

spaziatura del ricevitore, utilizzare le opzioni

menu “RPT SHIFT(28MHz)” (pagina 90) e “RPT SHIFT(50MHz)” (pagina 90),

secondo necessità.

6. Ruotare la manopola [FUNC] per selezionare

[TONE FREQ].

7. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare il subtono CTCSS desiderato.

È possibile scegliere tra 50 subtoni CTCSS standard (vedere la relativa tabella).

8. Ruotare la manopola [FUNC] per selezionare [ENC/DEC].

9. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare “ENC”.

10. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Tenere premuto l'interruttore PTT sul microfono per iniziare la trasmissione.

Funzionamento dello squelch

codicato a toni

È possibile attivare la funzione dello squelch

codificato a toni per mantenere il ricevitore silenzioso in attesa di un segnale con il corretto subtono CTCSS. Lo squelch del ripetitore si aprirà quindi soltanto al ricevimento del subtono richiesto.

1. Selezionare la modalità operativa FM.

2. Impostare il ricetrasmettitore sulla frequenza desiderata.

3. Premere la manopola [FUNC].

4. Selezionare [RADIO SETTING] → [MODE

FM] → [ENC/DEC].

5. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare “TSQ”.

6. Ruotare la manopola [FUNC] per selezionare

[TONE FREQ] .

7. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare il subtono CTCSS desiderato.

È possibile scegliere tra 50 subtoni CTCSS standard (vedere la relativa tabella).

8. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Frequenza subtoni CTCSS (Hz)

67.0 69.3 71.9 74.4 77.0 79.7 82.5 85.4 88.5 91.5 94.8 97.4

100.0 103.5 107.2 110.9 114.8 118.8 123.0 127.3 131.8 136.5 141.3 146.2

151.4 156.7 159.8 162.2 165.5 167.9 171.3 173.8 177.3 179.9 183.5 186.2

189.9 192.8 196.6 199.5 203.5 206.5 210.7 218.1 225.7 229.1 233.6 241.8

250.3 254.1 - - - - - - - - - -

A porta USB

Funzione RTTY (FSK)

Il ricetrasmettitore FTDX10 è dotato di una funzione di decodica RTTY. Il segnale RTTY è facilmente

sincronizzabile allineando l'indicatore visualizzato sullo schermo TFT.

Frequenza Mark (2125 Hz), larghezza SHIFT (170 Hz) e codice Baudot (US) possono essere modicati

nel menu delle impostazioni.

Collegamento ad un PC

Collegare il ricetrasmettitore e un PC con un cavo USB disponibile in commercio (A-B) per azionare la funzione RTTY utilizzando un software disponibile in commercio o gratuito.

Per il collegamento ad un PC con un cavo USB, occorre installare sul PC un driver della porta COM virtuale. Visitare il sito Yaesu http://www.yaesu.com/ per scaricare il driver della porta COM virtuale e il manuale di

installazione.

Cavo USB disponibile in commercio (A-B)

Collegamento al terminale (TU)

Collegare il terminale (TU) per le comunicazioni RTTY al terminale RTTY/DATA sul pannello posteriore.

Prima di collegare il dispositivo TU, leggere il relativo manuale d'istruzioni.

DATA OUT

SHIFT

GND

DATA PTT

Presa RTTY/DATA

DATA IN（contatto 1）

GND（contatto 2）

DATA PTT（contatto 3）

SHIFT（contatto 4）

DATA OUT（contatto 5）

SQL OUT（contatto 6）

N.C.

GND

PTT

FSK OUT

AF IN

N.C.

PTT

FSK

OUT

Decodica RTTY

Visualizza il testo RTTY decodificato.

memoria di trasmissione RTTY.

Il segnale RTTY ricevuto viene decodicato e il testo viene visualizzato sul display TFT.

Conversazioni incrociate, rumorosità, fasatura e disturbi simili possono impedire la precisa decodifica e

visualizzazione del testo RTTY.

1. Prima di procedere con la funzione RTTY, impostare le opzioni menu indicate nella tabella seguente.

Menu delle impostazioni Valori disponibili (quelli predeniti sono in grassetto)

RADIO SETTING

→ MODE RTTY

→ POLARITY RX

RADIO SETTING

→ MODE RTTY

→ POLARITY TX

RADIO SETTING

→ MODE RTTY

→ RPTT SELECT

RADIO SETTING

→ MODE RTTY

→ MARK FREQUENCY

RADIO SETTING

→ MODE RTTY

→ SHIFT FREQUENCY

NOR

REV

NOR

REV

DAKY

RTS/DTR

1275Hz

2125Hz

170Hz

200Hz 425Hz

850 Hz

La direzione di spaziatura della frequenza di spazio di ricezione RTTY sarà

inferiore alla frequenza di segno.

La direzione di spaziatura della frequenza di segno di ricezione RTTY sarà

inferiore alla frequenza di spazio.

La direzione di spaziatura della frequenza di spazio di trasmissione RTTY

sarà inferiore alla frequenza di segno.

La direzione di spaziatura della frequenza di segno di trasmissione RTTY

sarà inferiore alla frequenza di spazio.

comanda il segnale di trasmissione RTTY dalla presa RTTY/DATA (contatto 4)

sul pannello posteriore.

comanda il segnale di trasmissione RTTY dalle porte USB COM/RTS o DTR

virtuali.

Normalmente 2125 Hz.

Normalmente 170 Hz.

2. Selezionare la modalità operativa RTTY-L.

Di solito la funzione RTTY delle stazioni dei

radioamatori è in LSB.

Allineare il picco del segnale ricevuto alla

frequenza mark e spostare l'indicatore di

frequenza dello schermo TFT.

3. Premere la manopola [FUNC].

4. Sorare “DECODE”.

Viene visualizzata la schermata RTTY DECODE con il messaggio decodicato.

CQ CQ CQ DE W6DXC W6DXC W6DXC K YAESU FTDX10

Visualizza il testo inserito nella

In caso di mancata ricezione di un segnale

RTTY, possono venire visualizzati caratteri

indecifrabili a causa della rumorosità e delle interferenze della banda. Il livello di soglia

può essere regolato in modo da evitare la

visualizzazione del testo indecifrabile.

Regolazione del livello di soglia

1. Sorare [DEC LVL] sul lato sinistro della schermata di decodica RTTY.

2. Ruotare la manopola [FUNC] e regolare il

livello di soglia (tra 0 e 100) per evitare la

visualizzazione del testo indecifrabile.

Si osservi che se si aumenta eccessivamente il

livello, in caso di segnali deboli, il testo non verrà più

visualizzato.

3. La regolazione si conclude 1 secondo dopo la

regolazione del livello.

Memoria testo RTTY

È possibile inserire nella memoria di testo cinque frasi (fino ad un massimo di 50 caratteri) utilizzate frequentemente nelle trasmissioni RTTY, con i comandi sullo schermo TFT oppure utilizzando la tastiera remota opzionale “FH-2” collegata alla presa REM sul pannello posteriore. Si possono memorizzare 5 canali e trasmetterne il contenuto delle memorie tramite la tastiera FH-2.

• Programmazione messaggio testo sullo schermo TFT

1. Selezionare la modalità operativa RTTY-L.

2. Premere la manopola [FUNC], quindi sfiorare

[MESSAGE]. Viene visualizzata la schermata “MESSAGE MEMORY”.

3. Sorare [MEM]. Il display visualizzerà l'icona “REC” lampeggiante.

In caso di inattività entro 5 secondi, l'operazione di registrazione viene annullata.

4. Sfiorare un tasto da [1] a [5] per selezionare il

registro memoria RTTY desiderato nel quale si

desidera programmare il testo. Viene visualizzata la schermata di inserimento del testo.

5. Proseguire con “Inserimento testo” come indicato di seguito:

• Inserimento testo

1. Inserire lettere, numeri o simboli sfiorando

i tasti dei caratteri sul display TFT oppure

utilizzando una tastiera USB collegata alla porta USB sul pannello posteriore del ricetrasmettitore.

Utilizzare i tasti [t] e [u] della tastiera FH-2 per spostare il cursore e i tasti [p] e [q] della tastiera

FH-2 per selezionare la lettera/numero da inserire

per ciascun carattere della memoria.

• Programmazione messaggio testo su tastiera remota FH-2

1. Selezionare la modalità operativa RTTY-L.

2. Premere il tasto [MEM] sulla tastiera FH-2.

Il display visualizzerà l'icona “REC”

lampeggiante. In caso di inattività entro 5 secondi, l'operazione di registrazione viene annullata.

3. Premere uno dei tasti della tastiera FH-2

numerati da [1] a [5] per selezionare lo

specico registro di memoria.

Viene visualizzata la schermata di inserimento del testo.

4. Proseguire con “Inserimento testo” come indicato di seguito:

• Riproduzione in trasmissione del

messaggio RTTY

Con l'uso dello schermo TFT

1. Selezionare la modalità operativa RTTY-L.

2. Premere la manopola [FUNC].

3. Sorare [MESSAGE].

Viene visualizzata la schermata “MESSAGE MEMORY”.

Al termine del messaggio, aggiungere il carattere

completare l'inserimento.

I seguenti testi sono programmati in fabbrica su

MEMORY 4: DE FTDX10 K MEMORY 5: R 5NN K

(sfiorare [End] ), per

“ ”

MEMORY 4 e MEMORY 5.

2. Sfiorare [ENT] oppure tenere premuto il

tasto [MEM] sulla tastiera FH-2 per uscire,

al termine della programmazione di tutti i caratteri (compreso “

”).

4. Sfiorare un tasto da [1] a [5], a seconda

del messaggio del registro memoria RTTY

che si desidera trasmettere. Il messaggio programmato verrà trasmesso. Sfiorare nuovamente lo stesso tasto, per annullare immediatamente la trasmissione.

Con l'uso della tastiera FH-2

Premere un tasto da [1] a [5] della tastiera FH-2,

a seconda del messaggio del registro memoria

RTTY che si desidera trasmettere. Il messaggio

programmato verrà trasmesso. Premere nuovamente lo stesso numero, per annullare immediatamente la trasmissione.

Regolare il livello in uscita dei dati RTTY mediante l'opzione Menu [RADIO SETTING] → [MODE RTTY] → [RTTY OUT LEVEL] (page

93).

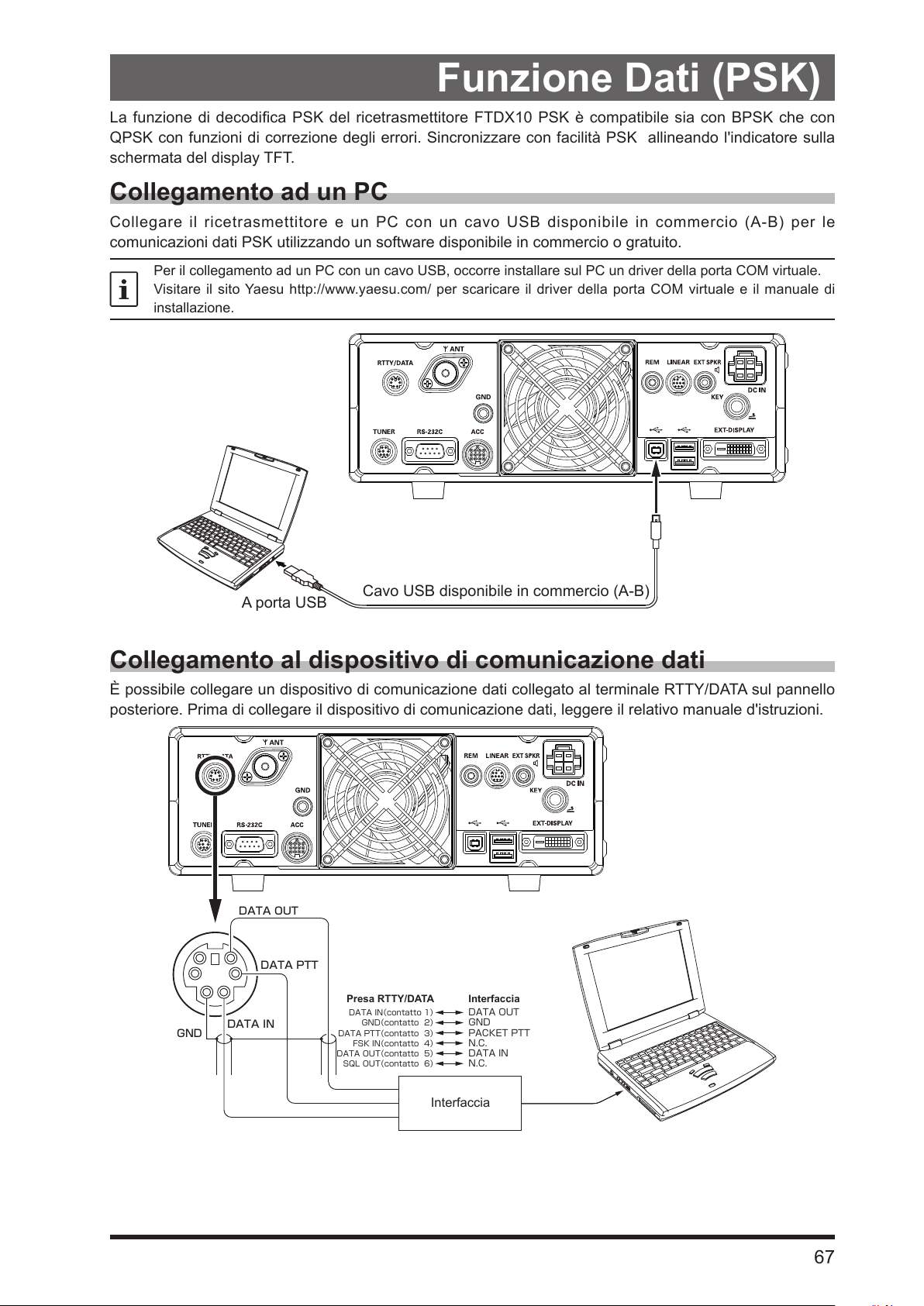

Funzione Dati (PSK)

A porta USB

La funzione di decodica PSK del ricetrasmettitore FTDX10 PSK è compatibile sia con BPSK che con

QPSK con funzioni di correzione degli errori. Sincronizzare con facilità PSK allineando l'indicatore sulla

schermata del display TFT.

Collegamento ad un PC

Collegare il ricetrasmettitore e un PC con un cavo USB disponibile in commercio (A-B) per le

comunicazioni dati PSK utilizzando un software disponibile in commercio o gratuito.

installazione.

Cavo USB disponibile in commercio (A-B)

Collegamento al dispositivo di comunicazione dati

È possibile collegare un dispositivo di comunicazione dati collegato al terminale RTTY/DATA sul pannello

posteriore. Prima di collegare il dispositivo di comunicazione dati, leggere il relativo manuale d'istruzioni.

DATA OUT

DATA PTT

Interfaccia

DATA OUT

GND

PACKET PTT

N.C.

DATA IN

N.C.

GND

DATA IN

Presa RTTY/DATA

DATA IN（contatto 1）

GND（contatto 2）

DATA PTT（contatto 3）

FSK IN（contatto 4）

DATA OUT（contatto 5）

SQL OUT（contatto 6）

Interfaccia

Decodica PSK

Visualizza il segnale PSK decodificato.

nella memoria testo PSK.

Il segnale PSK ricevuto viene decodicato e il testo viene visualizzato sul display TFT.

Conversazioni incrociate, rumorosità, fasatura e disturbi simili possono causare la visualizzazione di caratteri indecifrabili.

1. Per la funzione PSK, impostare le opzioni menu come indicato nella tabella seguente.

Menu delle impostazioni Valori disponibili (quelli predeniti sono in grassetto)

RADIO SETTING

→ MODE PSK/DATA

→ DATA MODE SOURCE

RADIO SETTING

→ MODE PSK/DATA

→ REAR SELECT

RADIO SETTING

→ MODE PSK/DATA

→ RPTT SELECT

RADIO SETTING

→ ENCDEC PSK

→ PSK MODE

MIC Ingresso DATI dalla presa MIC sul pannello frontale.

REAR

DATA

USB Ingresso dati di trasmissione dalla presa USB sul pannello posteriore.

DAKY

RTS/DTR

BPSK Questa è la modalità standard. Normalmente utilizzare la modalità BPSK.

QPSK QPSK comprende la funzione di correzione errori.

Ingresso DATI dalla presa USB o dalla presa RTTY/DATA sul pannello

posteriore.

Ingresso dati di trasmissione dalla presa RTTY/DATA (contatto 1) sul

pannello posteriore.

comanda il segnale di trasmissione DATA dalla presa RTTY/DATA (contatto 4)

sul pannello posteriore.

comanda il segnale di trasmissione DATA dalle porte USB COM/RTS o DTR

virtuali.

1. Selezionare la modalità operativa PSK. Allineare il picco del segnale ricevuto alla

frequenza mark e spostare l'indicatore di

frequenza dello schermo TFT.

2. Premere la manopola [FUNC].

3. Sorare “DECODE”. Viene visualizzata la schermata PSK

DECODE con il messaggio decodicato.

CQ CQ CQ DE W6DXC W6DXC W6DXC K YAESU FTDX10

Visualizza il contenuto scritto

• Impostare il livello in uscita delle comunicazioni dati mediante le opzioni Menu “DATA OUT LEVEL” (page 91).

• Un segnale, dopo essere stato inserito, può

essere trasmesso automaticamente mediante

l'opzione Menu “VOX SELECT” (page 104).

• Impostare il guadagno VOX in ingresso nella

funzione VOX per le comunicazioni dati

mediante le opzioni Menu “DATA VOX GAIN” (page 104).

In caso di mancata ricezione di un segnale PSK, possono venire visualizzati caratteri indecifrabili a causa della rumorosità e delle interferenze

della banda. Il livello di soglia può essere

regolato in modo da evitare la visualizzazione del testo indecifrabile.

Regolazione del livello di soglia

1. Sorare [DEC LVL] sul lato sinistro della schermata di decodica PSK.

2. Ruotare la manopola [FUNC] e regolare il livello di soglia (tra 0 e 100) per evitare la visualizzazione dei

caratteri indecifrabili.

Si osservi che se si aumenta eccessivamente il

livello, in caso di segnali deboli, il testo non verrà più

visualizzato.

3. La regolazione si conclude 1 secondo dopo la

regolazione del livello.

Memoria testo PSK

È possibile inserire nella memoria di testo cinque frasi (fino ad un massimo di 50 caratteri) utilizzate

frequentemente nelle trasmissioni PSK, con i comandi sullo schermo TFT oppure utilizzando la tastiera

remota opzionale “FH-2” collegata alla presa REM sul pannello posteriore. Si possono registrare 5 canali. Il contenuto delle memorie può essere trasmesso tramite la tastiera FH-2.

• Programmazione messaggio testo sullo schermo TFT

1. Selezionare la modalità operativa PSK.

2. Premere la manopola [FUNC], quindi sorare

[MESSAGE]. Viene visualizzata la schermata “MESSAGE MEMORY”.

3. Sorare [MEM]. Il display visualizzerà l'icona “REC”

lampeggiante. Dopo 5 secondi di inattività, l'operazione di registrazione viene annullata.

4. Sorare un tasto da [1] a [5] per selezionare il registro memoria PSK desiderato nel quale si desidera programmare il testo.

Viene visualizzata la schermata di inserimento del testo.

5. Proseguire con “Inserimento testo” come indicato di seguito:

• Inserimento testo

1. Inserire lettere, numeri o simboli sfiorando

i tasti dei caratteri sul display oppure

utilizzando la tastiera USB collegata alla porta USB sul pannello frontale. Utilizzare i tasti [t] e [u] della tastiera FH-2 per spostare il cursore e i tasti [p] e [q]

della tastiera FH-2 per selezionare la lettera

o il numero da programmare per ciascun carattere della memoria.

Al termine del messaggio, aggiungere il carattere “ del completamento del messaggio.

I seguenti testi sono programmati in

fabbrica su MEMORY 4 e MEMORY 5. MEMORY 4: DE FTDX10 K MEMORY 5: R 5NN K

2. Sfiorare [ENT] per uscire, dopo avare programmato tutti i caratteri (compreso “

” (sfiorare [End] ) a conferma

”).

• Programmazione messaggio testo su tastiera remota FH-2

1. Selezionare la modalità operativa PSK.

2. Premere il tasto [MEM] sulla tastiera FH-2.

Il display visualizzerà l'icona “REC”

lampeggiante. Dopo 5 secondi di inattività, l'operazione di registrazione viene annullata.

3. Sfiorare un tasto da [1] a [5] sul display

oppure premere uno dei tasti della tastiera

FH-2 numerati da [1] a [5] per selezionare lo specico registro di memoria.

Viene visualizzata la schermata di inserimento del testo.

4. Proseguire con “Inserimento testo” come indicato di seguito:

• Riproduzione in trasmissione del

messaggio PSK

Con l'uso dello schermo TFT

1. Selezionare la modalità operativa PSK.

2. Premere la manopola [FUNC].

3. Sorare [MESSAGE] .

Viene visualizzata la schermata “MESSAGE MEMORY”.

4. Sfiorare un tasto da [1] a [5], a seconda del messaggio del registro memoria PSK che si desidera trasmettere. Il messaggio programmato verrà trasmesso. Sfiorare nuovamente lo stesso numero durante la trasmissione, per annullare immediatamente la trasmissione.

Con l'uso della tastiera FH-2

Sorare un tasto da [1] a [5] della tastiera FH-2,

a seconda del messaggio del registro memoria PSK che si desidera trasmettere. Il messaggio programmato verrà trasmesso. Premere nuovamente lo stesso numero, per annullare immediatamente la trasmissione.

Regolare il livello in uscita dei dati mediante l'opzione Menu [RADIO SETTING] → [MODE PSK/DATA] → [DATA OUT LEVEL] (page 91).

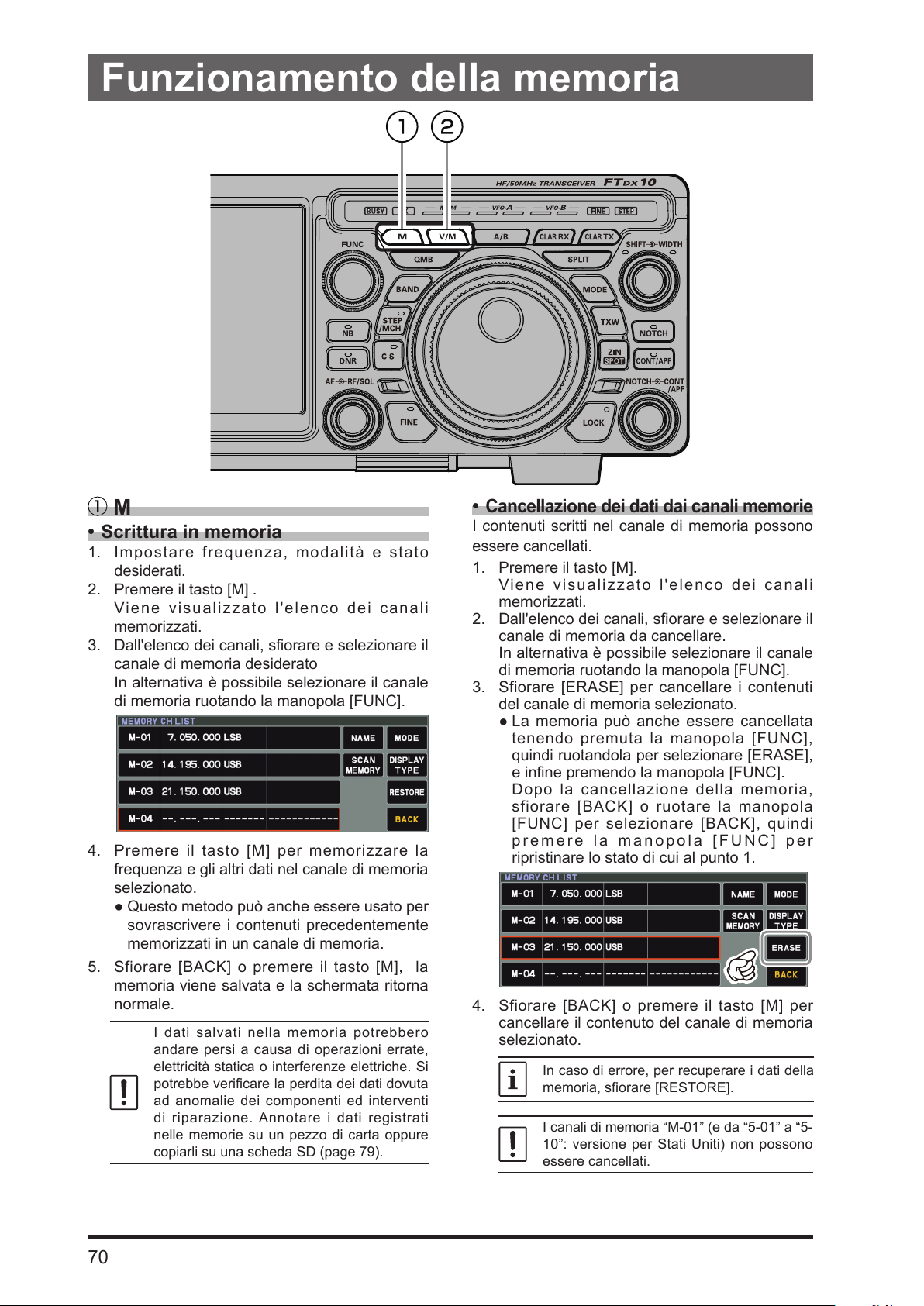

Funzionamento della memoria

•

• Scrittura in memoria

1. Impostare frequenza, modalità e stato desiderati.

2. Premere il tasto [M] . Viene visualizzato l'elenco dei canali memorizzati.

3. Dall'elenco dei canali, sorare e selezionare il canale di memoria desiderato In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

4. Premere il tasto [M] per memorizzare la frequenza e gli altri dati nel canale di memoria selezionato.

● Questo metodo può anche essere usato per

sovrascrivere i contenuti precedentemente memorizzati in un canale di memoria.

5. Sfiorare [BACK] o premere il tasto [M], la memoria viene salvata e la schermata ritorna normale.

I dati salvati nella memoria potrebbero andare persi a causa di operazioni errate, elettricità statica o interferenze elettriche. Si

potrebbe vericare la perdita dei dati dovuta

ad anomalie dei componenti ed interventi di riparazione. Annotare i dati registrati nelle memorie su un pezzo di carta oppure

copiarli su una scheda SD (page 79).

Cancellazione dei dati dai canali memorie

I contenuti scritti nel canale di memoria possono essere cancellati.

1. Premere il tasto [M].

Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il

canale di memoria da cancellare. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Sfiorare [ERASE] per cancellare i contenuti

del canale di memoria selezionato.

● La memoria può anche essere cancellata

tenendo premuta la manopola [FUNC],

quindi ruotandola per selezionare [ERASE], e inne premendo la manopola [FUNC].

Dopo la cancellazione della memoria,

sfiorare [BACK] o ruotare la manopola [FUNC] per selezionare [BACK], quindi premere la manopola [FUNC] per ripristinare lo stato di cui al punto 1.

4. Sfiorare [BACK] o premere il tasto [M] per

cancellare il contenuto del canale di memoria selezionato.

In caso di errore, per recuperare i dati della

memoria, sorare [RESTORE].

I canali di memoria “M-01” (e da “5-01” a “5- 10”: versione per Stati Uniti) non possono

essere cancellati.

•

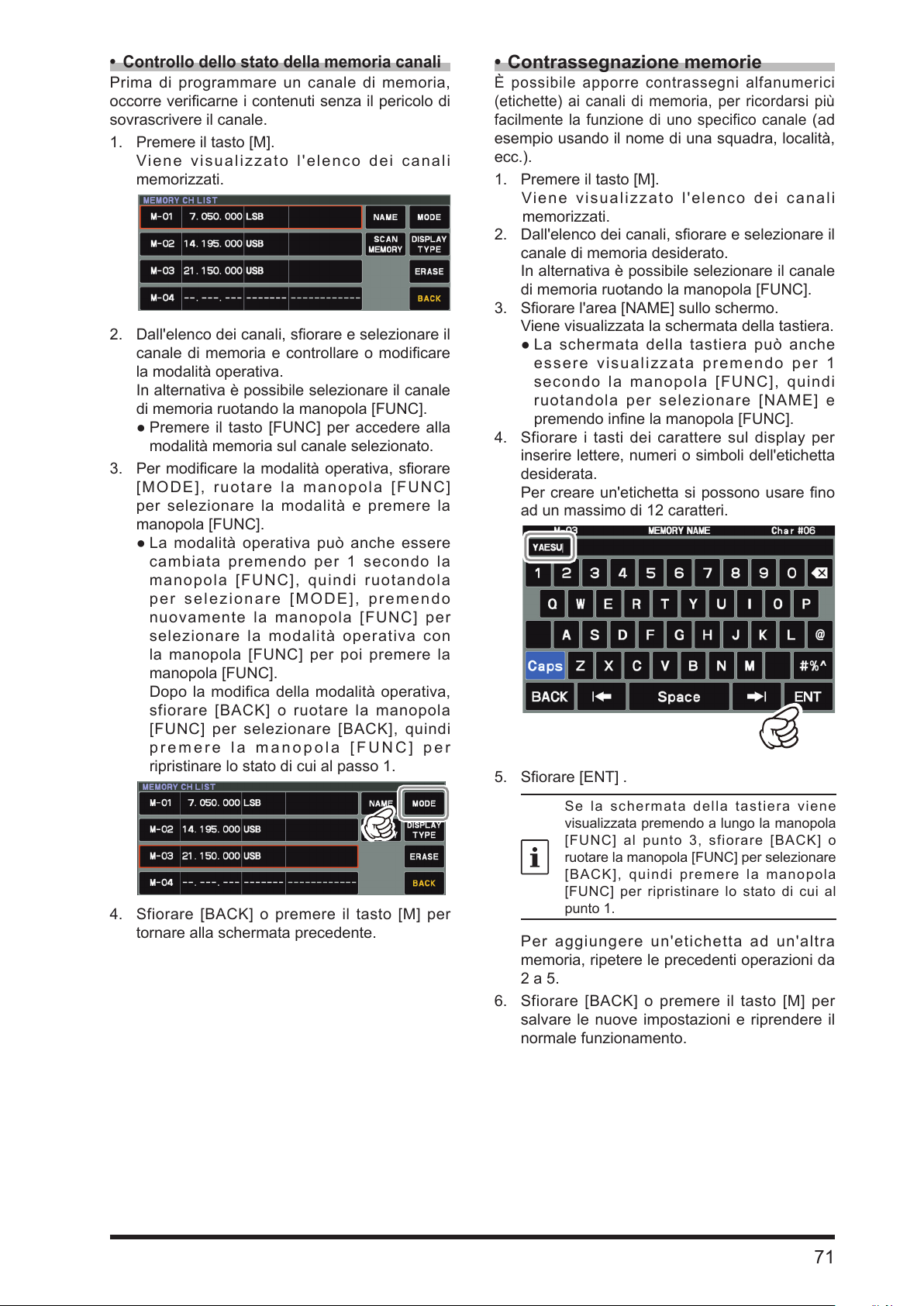

Controllo dello stato della memoria canali

Prima di programmare un canale di memoria,

occorre vericarne i contenuti senza il pericolo di

sovrascrivere il canale.

1. Premere il tasto [M].

Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il

canale di memoria e controllare o modicare

la modalità operativa. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

● Premere il tasto [FUNC] per accedere alla

modalità memoria sul canale selezionato.

3. Per modicare la modalità operativa, sorare

[MODE], ruotare la manopola [FUNC]

per selezionare la modalità e premere la manopola [FUNC].

● La modalità operativa può anche essere

cambiata premendo per 1 secondo la manopola [FUNC], quindi ruotandola

per selezionare [MODE], premendo

nuovamente la manopola [FUNC] per selezionare la modalità operativa con la manopola [FUNC] per poi premere la manopola [FUNC].

Dopo la modifica della modalità operativa,

sfiorare [BACK] o ruotare la manopola [FUNC] per selezionare [BACK], quindi premere la manopola [FUNC] per ripristinare lo stato di cui al passo 1.

• Contrassegnazione memorie

È possibile apporre contrassegni alfanumerici (etichette) ai canali di memoria, per ricordarsi più

facilmente la funzione di uno specifico canale esempio usando il nome di una squadra, località,

ecc.).

1. Premere il tasto [M].

Viene visualizzato l'elenco dei canali

memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il

canale di memoria desiderato. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Sorare l'area [NAME] sullo schermo.

Viene visualizzata la schermata della tastiera.

● La schermata della tastiera può anche

essere visualizzata premendo per 1 secondo la manopola [FUNC], quindi

ruotandola per selezionare [NAME] e premendo inne la manopola [FUNC].

4. Sfiorare i tasti dei carattere sul display per

inserire lettere, numeri o simboli dell'etichetta desiderata.

Per creare un'etichetta si possono usare no

ad un massimo di 12 caratteri.

5. Sorare [ENT] .

(ad

4. Sfiorare [BACK] o premere il tasto [M] per

tornare alla schermata precedente.

Se la schermata della tastiera viene visualizzata premendo a lungo la manopola [FUNC] al punto 3, sfiorare [BACK] o ruotare la manopola [FUNC] per selezionare [BACK], quindi premere la manopola [FUNC] per ripristinare lo stato di cui al punto 1.

Per aggiungere un'etichetta ad un'altra memoria, ripetere le precedenti operazioni da 2 a 5.

6. Sfiorare [BACK] o premere il tasto [M] per

salvare le nuove impostazioni e riprendere il normale funzionamento.

• Visualizzazione del memory tag

È possibile scegliere tra il formato di “visualizzazione delle frequenze” o di

“visualizzazione dei tag alfanumerici”.

1. Premere il tasto [M]. Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il canale di memoria desiderato. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Sorare l'area [DISPLAY TYPE].

4. Ruotare la manopola [FUNC] per selezionare il tipo di visualizzazione desiderato.

FREQ Frequenza NAME Memory Tag

● Premere la manopola [FUNC] per 2

secondi, quindi ruotarla per selezionare [DISPLAY TYPE], premendo nuovamente la manopola [FUNC] per selezionare il metodo di visualizzazione, poi premere la manopola

[FUNC] per modicarlo.

Al termine delle modifiche, sfiorare

[BACK] o ruotare la manopola [FUNC] per selezionare [BACK] quindi premere la manopola [FUNC] per ripristinare lo stato di cui al punto 1.

5. Sfiorare [BACK] o premere il tasto [M] per salvare la nuova impostazione e riprendere il normale funzionamento.

• Impostazione salto scansione

È possibile scegliere tra il formato di

“visualizzazione delle frequenze” o di “visualizzazione del nome”.

1. Premere il tasto [M]. Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il canale di memoria da saltare durante la scansione. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Sorare l'area [SCAN MEMORY].

la manopola [FUNC].

Dopo la modica delle impostazioni, sorare

[BACK] o ruotare la manopola [FUNC] per selezionare [BACK], quindi premere la manopola [FUNC] per ripristinare lo stato di cui al passo 1.

“X” si illumina per i canali per i quali è impostato “SKIP”.

5. Sfiorare [BACK] o premere il tasto [M] per

salvare la nuova impostazione e riprendere il normale funzionamento.

Per reinserire un canale nella sequenza di scansione, selezionare, selezionare “SCAN” al precedente punto 4.

V/M

Questo tasto consente di variare la frequenza di funzionamento tra VFO e il sistema di memorie.

Il contenuto dei canali di memoria può essere

richiamato e utilizzato successivamente.

• Richiamo di un canale di memoria diverso dall'ultima frequenza VFO utilizzata

1. Premere il tasto [M].

Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sorare e selezionare il

canale di memoria desiderato. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Premere la manopola [FUNC].

È anche possibile richiamare i canali di me-

moria come segue.

1. Premere il tasto [V/M].

2. Tenere premuto il tasto [STEP/MCH].

Il LED nel tasto lampeggia.

3. Ruotare l'anello MPVD per selezionare il

canale di memoria desiderato.

4. Ruotare la manopola [FUNC] per selezionare

“SKIP”, quindi premere la manopola [FUNC].

● “SKIP”, può anche essere impostato

premendo per 2 secondi la manopola [FUNC], quindi ruotandola per selezionare

[SCAN MEMORY], premendo nuovamente

la manopola [FUNC] e ruotandola per selezionare “SKIP”, per poi inne ripremere

● Durante l'uso della memoria richiamata

è possibile cambiare momentaneamente la frequenza memorizzata e la modalità

operativa (vedere “Funzionamento della

modalità sintonia memoria” a pagina 72).

4. Per uscire dalla modalità memoria e tornare

alla modalità VFO, premere il tasto [V/M].

Se si imposta un gruppo di memorie, è possibile richiamare i canali memorizzati nel gruppo di memorie selezionate.

• Uso sulla banda dei 60 metri (5 MHz)

Gruppo PMS

Memoria

(solo versioni per Stati Uniti)

I canali di memoria (da “5-01” a “5-07”) sono

preprogrammati in fabbrica, sulle frequenze

ammesse nella banda dei 5 MHz e la modalità USB o CW-U viene automaticamente selezionata

su questi canali.

Questi canali vengono visualizzati dopo l'“ultimo”

canale PMS (“M-P9U”).

Memoria più basso Frequenza

5-01 5.260.000 MHz (USB) 5-02 5.280.000 MHz (USB) 5-03 5.290.000 MHz (USB) 5-04 5.368.000 MHz (USB) 5-05 5.373.000 MHz (USB) 5-06 5.400.000 MHz (USB) 5-07 5.405.000 MHz (USB)

• Funzionamento della modalità sintonia memoria

È possibile spostare liberamente la sintonia a

partire da qualsiasi canale di memoria, in modo analogo a quanto avviene in modalità VFO. Se non si sovrascrive il contenuto della memoria corrente, la modalità sintonia memoria non altera il contenuto del canale.

● L'annotazione “MT ” sostituisce “M-nn”.

Tornare alla frequenza originale memorizzata per il canale di memoria corrente, premendo il tasto

[V/M].

• Trasferimento dati memorizzati a registro VFO

I dati del canale di memoria selezionato possono essere trasferiti nel registro VFO:

1. Premere il tasto [M] mentre si opera in

modalità VFO o nella modalità canale di memoria, per trasferire i dati del canale di memoria nel registro VFO. Viene visualizzato l'elenco dei canali memorizzati.

2. Dall'elenco dei canali, sfiorare il canale di

memoria per selezionarlo e trasferirlo nel registro VFO. In alternativa è possibile selezionare il canale di memoria ruotando la manopola [FUNC].

3. Tenere premuto il tasto [V/M].

I dati presenti nel canale di memoria selezionato verranno trasferiti nel registro VFO.

Gruppi memoria

I canali di memoria possono essere elencati in

sei comodi gruppi per facilitarne l'identicazione

e la selezione. Ad esempio: si possono creare gruppi per stazioni stazioni di radiotrasmissione

AM, stazioni di radiotrasmissione a onde corte, frequenze Contest, frequenze ripetitori, limiti PMS

o qualsiasi altro gruppo desiderato.

Ciascun gruppo di memorie può contenere

fino a 20 canali di memoria (ad esclusione del gruppo di memorie 01 che è limitato a 19

canali di memoria). Quando i canali di memorie

sono raggruppati, i loro numeri cambiano come indicato nella tabella seguente:

01 - 99

P1L/P1U - P9L/P9U

Gruppo 2 Gruppo 3

Canale di

memoria

1 - 19

Canale di

memoria

20 - 39

Canale di

memoria

40 - 59

Canale di

memoria

60 - 79

1. Premere la manopola [FUNC].

2. Selezionare

SETTING]→[GENERAL]→

3. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare “ON”.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

● Per terminare l'uso del gruppo di memorie,

ripetere le precedenti operazioni da 1 a 5, selezionando “OFF” al punto 3.

Scelta del gruppo memoria desiderato

Eventualmente, è possibile richiamare soltanto le memorie elencate in un particolare gruppo.

Prima di eseguire l'operazione, impostare il

menu “MEM GROUP” su “ON” (fare riferimento

all'impostazione “Gruppi di memorie” sulla

sinistra).

1. Se necessario, premere il tasto [V/M], per accedere alla modalità “Memoria”.

2. Premere la manopola [FUNC].

3. Sorare [M-GROUP].

4. Ruotare la manopola [FUNC] per selezionare il gruppo di memorie desiderato.

5. Tenere premuto il tasto [STEP/MCH]. Il LED nel tasto lampeggia.

6. Ruotare l'anello MPVD per selezionare il canale facente parte del gruppo di memorie selezionato.

Gruppo 5Gruppo 4Gruppo 1

Canale di

memoria

80 - 99

Canale di memoria

P1L/P1U



P9L/P9U

[OPERATION

[MEM GROUP].

Scansione VFO e memoria

È possibile eseguire la scansione sia del VFO che dei canali di memoria del ricetrasmettitore FTDX10 e la radio si fermerà su qualsiasi frequenza il cui segnale sia su󰀩cientemente forte da aprire lo squelch del

ricevitore.

Nelle modalità SSB/CW e dati SSB, l decimali nell'area di visualizzazione delle frequenze lampeggiano e la scansione rallenta (ma non si ferma).

Scansione VFO/memoria

1. Impostare la frequenza e il canale di memoria dal quale deve iniziare la scansione.

2. Ruotare la manopola [RF/SQL] fino ad

eliminare il rumore di fondo (pagina 35).

3. Tenendo premuto il tasto UP o DWN sul microfono si avvia la scansione.

● Se la scansione si ferma su un segnale,

il punto decimale che separa i “MHz” dai “kHz” sull'indicazione della frequenza

lampeggerà.

● Il funzionamento alla ricezione di un

segnale durante la scansione varia a seconda del tipo di modalità.

Modalità diversa

da SSB, CW

La scansione viene sospesa.

Per annullare la scansione, premere l'interruttore PTT oppure premere un tasto qualsiasi (tranne

[TXW]) sul pannello frontale del ricetrasmettitore.

Se durante la scansione, si preme l'interruttore PTT sul microfono, questa si interrompe immedi- atamente. Tuttavia, l'azionamento dell'interruttore PTT durante la scansione non attiva la trasmissi- one.

● Se non si desidera eseguire la scansione, è

possibile disabilitare la relativa funzione di

comando dei tasti UP/DWN sul microfono tramite l'opzione menu [OPERATION SETTING] → [GENERAL] → [MIC SCAN] (pagina 100).

● Durante l'uso del gruppo di memorie, la scan-

sione viene eseguita soltanto sul gruppo di memorie corrente.

● È possibile impostare la modalità di

riavvio della scansione dopo la pausa su un segnale, tramite l'opzione menu

[OPERATION SETTING] → [GENERAL] → [MIC SCAN RESUME] (pagina 100).

L'impostazione predenita “TIME” (5 secondi)

prevede il riavvio della scansione dopo cinque

secondi; è comunque possibile modicarla, ad

esempio, in modo che si riavvii solo dopo la caduta del segnale ricevuto.

La velocità di scansione

SSB, CW

● Per riprendere immediatamente la

scansione, dopo la pausa su un segnale, premere i tasti UP o DWN sul microfono.

● Se durante la scansione si ruota la

manopola di sintonia principale, la scansione VFO o la scansione dei canali di memoria proseguiranno verso le frequenze superiori o inferiori a seconda della direzione di rotazione della manopola. (In altre parole, se si ruota la manopola a sinistra, mentre si sta effettuando la scansione verso una frequenza o un numero di canale superiori, la direzione

della scansione verrà invertita.)

rallenta, ma non viene sospesa.

Scansione dei canali di memoria programmabili (PMS)

Per limitare la scansione (e la sintonia manuale) entro una determinata gamma di frequenza, la funzione di Scansione programmabile con la memoria (PMS) utilizza nove coppie dedicate di canali di memoria (da “M-P1L/M-P1U” a “M-P9L/ M-P9U”). Questa funzione è particolarmente utile per evitare di operare fuori

dai limiti previsti per la licenza di radioamatore.

Innanzitutto: registrare i limiti inferiore e

superiore di sintonia/scansione rispettivamente nella coppia di memorie “M-P1L” e “M-P1U” (o in qualsiasi altra coppia “L/U” di memorie PMS speciali).

1. Richiamare il canale di memoria "M-P1L”.

2. Ruotare la manopola [RF/SQL] fino ad

eliminare il rumore di fondo (pagina 35).

3. Ruotare leggermente la manopola principale (per attivare la sintonia memoria).

● Il canale di memoria “M-PL1” viene sosti-

tuito da “PMS”.

4. Tenendo premuto il tasto UP o DWN sul

microfono si avvia la PMS.

● La scansione viene e󰀨ettuata soltanto tra le

frequenze memorizzate in M-P1L e M-P1U.

● Il funzionamento alla ricezione di un

segnale durante la scansione varia a seconda del tipo di modalità.

immediatamente. Tuttavia, l'azionamento dell'interruttore PTT durante la scansione non attiva la trasmissione.

● Se non si desidera eseguire la scansione, è

possibile disabilitare la relativa funzione di

comando dei tasti UP/DWN sul microfono tramite l'opzione menu [OPERATION SETTING] → [GENERAL] → [MIC SCAN] (pagina 100).

● È possibile impostare la modalità di

riavvio della scansione dopo la pausa su un segnale, tramite l'opzione menu

[OPERATION SETTING] → [GENERAL] → [MIC SCAN RESUME] (pagina 100). L'impostazione predenita “TIME” (5 secondi)

prevede il riavvio della scansione dopo cinque

secondi; è comunque possibile modicarla, ad

esempio, in modo che si riavvii solo dopo la caduta del segnale ricevuto.

Modalità diversa

da SSB, CW

SSB, CW

● Per riprendere immediatamente la

scansione, dopo la pausa su un segnale, premere i tasti UP o DWN sul microfono.

● Se durante la scansione si ruota la

manopola di sintonia principale, la scansione proseguirà verso le frequenze superiori o inferiori a seconda della direzione di rotazione della manopola. (in altre parole, se si ruota la manopola a sinistra, mentre si sta effettuando la scansione verso frequenze superiori, la

direzione della scansione verrà invertita.)

Per annullare la scansione, premere l'interruttore PTT oppure premere un tasto qualsiasi (tranne

[TXW]) sul pannello frontale del ricetrasmettitore.

Se durante la scansione, si preme l'interruttore PTT sul microfono, questa si interrompe

La scansione viene sospesa.

La velocità di scansione rallenta, ma non viene sospesa.

Altre funzioni

【BAND】【14】

Funzionamento del registro banda

FTDX10 utilizza una tecnica di selezione VFO a tre registri di banda, che consente di memorizzare

no a tre frequenze e modalità preferite per ogni

registro di banda del VFO.

Una configurazione tipica per la banda dei 14

MHz, potrebbe essere la seguente:

1. Programmare 14.0250 MHz in CW-U e

premere il tasto [14].

2. Programmare 14.0800 MHz in RTTY-L e

premere il tasto [14].

3. Programmare 14.1950 MHz in USB e

premere il tasto [14].

Con questa configurazione, ad ogni successivo azionamento del tasto [BAND],

seguito dallo soramento di [14], si passa in

sequenza tra i tre registri di banda VFO.

】【14】

TOT (Time Out Timer)

Il temporizzatore (TOT), disattiva il trasmettitore

al termine del tempo programmato per la trasmissione continua.

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION

SETTING]→[GENERAL]→[TX TIME OUT TIMER].

3. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare il tempo di countdown di TOT (1

-30 min od OFF).

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Il cicalino si attiva 10 secondi circa prima del ritorno automatico alla modalità di ricezione.

Uso della frequenza di

FTDX10

PlayList

emergenza per l'Alaska:

5167.5 kHz

Stati Uniti

Il paragrafo 97.401(d) delle norme che

disciplinano il servizio radioamatoriale negli Stati Uniti permette comunicazioni d'emergenza sulla

frequenza di 5167.5 kHz da parte di stazioni che

si trovino all'interno del territorio (o entro 92,6

km dal confine) dell'Alaska. Questa frequenza

deve essere usata soltanto quando esiste un

pericolo immediato per la vita umana e/o per beni

materiali e mai per comunicazioni ordinarie.

Il ricetrasmettitore FTDX10 è in grado di

trasmettere e ricevere sui 5167.5 kHz in tali

situazioni di emergenza. Utilizzare il menu delle impostazioni per attivare la funzione della

frequenza di emergenza per l'Alaska:

1. Premere la manopola [FUNC].

2. Selezionare [OPERATION SETTING]→[TX

GENERAL]→[EMERGENCY FREQ TX].

3. Ruotare la manopola [FUNC], o sfiorare “<” oppure “>” su uno dei due lati del valore per

selezionare “ON”.

4. Premere la manopola [FUNC] per salvare la nuova impostazione.

5. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

È ora possibile usare questa frequenza per le

comunicazioni di emergenza.

6. Se necessario, premere il tasto [V/M] , per

accedere alla modalità Memoria.

7. Premere il tasto [STEP/MCH].

Il LED sul tasto si illumina di arancione.

8. Ruotare l'anello MPVD per selezionare il

canale di emergenza (“EMG”), che si trova tra i canali “5-10” e “M-01”.

(solo versione per

)

Acquisizione schermata

Il display sullo schermo TFT può essere salvato

sulla scheda SD.

Per catturare le schermate è necessaria una scheda SD disponibile in commercio. Per informazioni sulla scheda SD, fare riferimento a “Uso della scheda SD” a pagina

78.

1. Inserire la scheda SD nel relativo vano.

2. Visualizzare la scheda da salvare.

3. Tenere premuto il tasto [MODE] fino a

quando sullo schermo non viene visualizzato

“SCREEN SHOT”.

I dati della schermata vengono salvati sulla scheda SD.

I dati salvati sulla scheda SD possono essere visualizzati su un PC o su uno strumento di visualizzazione simile.

Formato dati bmp (formato bitmap)

Dimensioni

immagini

Nome le

800×480


Il nome del file sarà composto dalla

data e dall'ora in cui è stata catturata

la schermata.

a (anno), m (mese), g (giorno), h (ora), m (minuti), s (secondi)

Posizione di

archiviazione

dati

Cartella di "archiviazione”

Struttura cartella in scheda SD

Capture

MemList

Messaggio

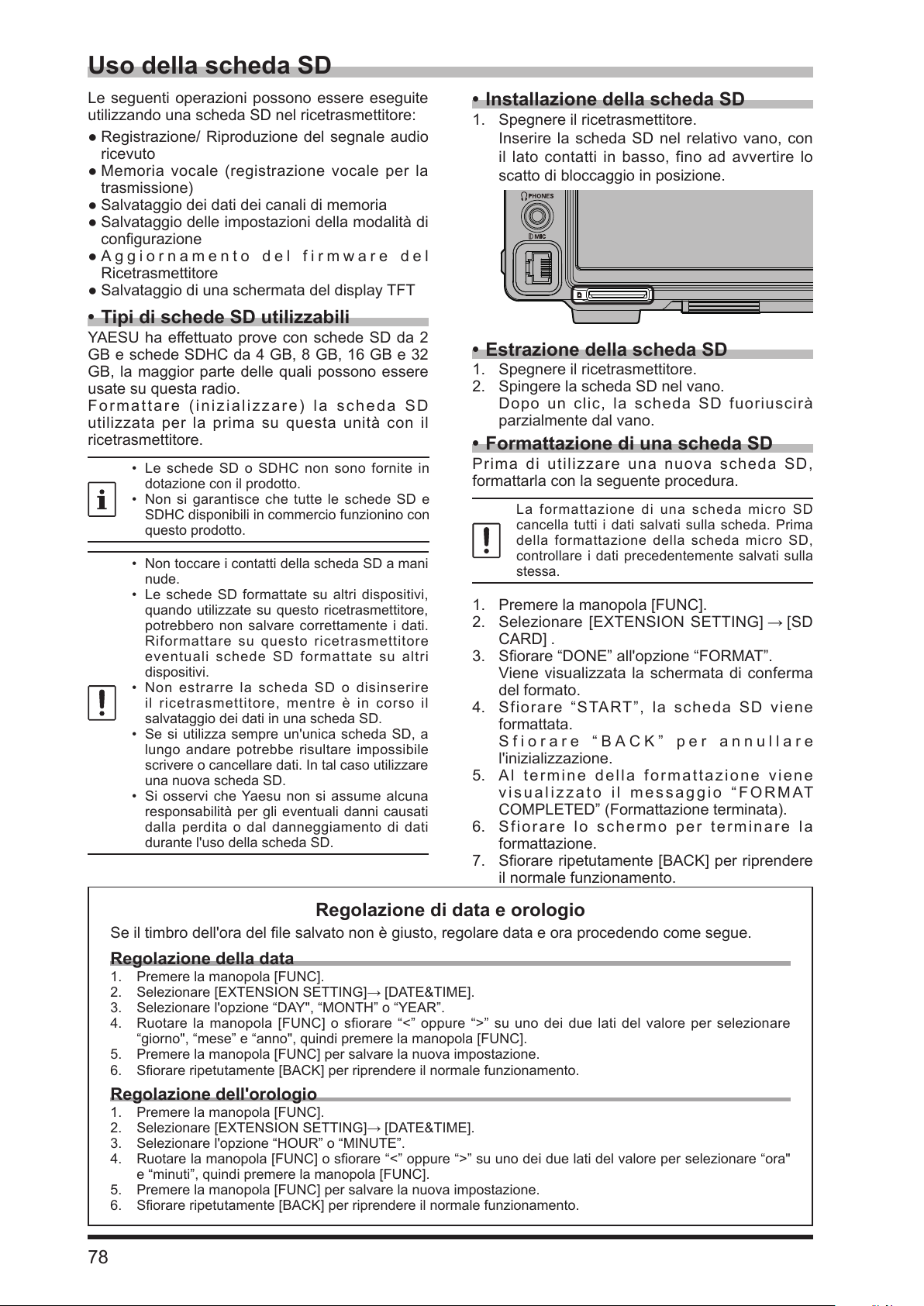

Uso della scheda SD

Le seguenti operazioni possono essere eseguite utilizzando una scheda SD nel ricetrasmettitore:

● Registrazione/ Riproduzione del segnale audio

ricevuto

● Memoria vocale (registrazione vocale per la trasmissione)

● Salvataggio dei dati dei canali di memoria

● Salvataggio delle impostazioni della modalità di congurazione

● Aggiornamento del firmware del Ricetrasmettitore

● Salvataggio di una schermata del display TFT

• Tipi di schede SD utilizzabili

YAESU ha e󰀨ettuato prove con schede SD da 2 GB e schede SDHC da 4 GB, 8 GB, 16 GB e 32

GB, la maggior parte delle quali possono essere usate su questa radio.

Formattare (inizializzare) la scheda SD

utilizzata per la prima su questa unità con il ricetrasmettitore.

• Le schede SD o SDHC non sono fornite in

dotazione con il prodotto.

• Non si garantisce che tutte le schede SD e SDHC disponibili in commercio funzionino con

questo prodotto.

• Non toccare i contatti della scheda SD a mani nude.

• Le schede SD formattate su altri dispositivi, quando utilizzate su questo ricetrasmettitore, potrebbero non salvare correttamente i dati.

Riformattare su questo ricetrasmettitore

eventuali schede SD formattate su altri dispositivi.

• Non estrarre la scheda SD o disinserire il ricetrasmettitore, mentre è in corso il salvataggio dei dati in una scheda SD.

• Se si utilizza sempre un'unica scheda SD, a lungo andare potrebbe risultare impossibile scrivere o cancellare dati. In tal caso utilizzare una nuova scheda SD.

• Si osservi che Yaesu non si assume alcuna responsabilità per gli eventuali danni causati dalla perdita o dal danneggiamento di dati durante l'uso della scheda SD.

• Installazione della scheda SD

1. Spegnere il ricetrasmettitore. Inserire la scheda SD nel relativo vano, con il lato contatti in basso, fino ad avvertire lo scatto di bloccaggio in posizione.

• Estrazione della scheda SD

1. Spegnere il ricetrasmettitore.

2. Spingere la scheda SD nel vano. Dopo un clic, la scheda SD fuoriuscirà parzialmente dal vano.

• Formattazione di una scheda SD

Prima di utilizzare una nuova scheda SD, formattarla con la seguente procedura.

La formattazione di una scheda micro SD cancella tutti i dati salvati sulla scheda. Prima della formattazione della scheda micro SD, controllare i dati precedentemente salvati sulla stessa.

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING] → [SD

CARD] .

3. Sorare “DONE” all'opzione “FORMAT”. Viene visualizzata la schermata di conferma del formato.

4. Sfiorare “START”, la scheda SD viene formattata. Sfiorare “BACK” per annullare l'inizializzazione.

5. Al termine della formattazione viene

visualizzato il messaggio “FORMAT COMPLETED” (Formattazione terminata).

6. Sfiorare lo schermo per terminare la formattazione.

7. Sorare ripetutamente [BACK] per riprendere

il normale funzionamento.

Regolazione di data e orologio

Se il timbro dell'ora del le salvato non è giusto, regolare data e ora procedendo come segue.

Regolazione della data

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING]→ [DATE&TIME].

3. Selezionare l'opzione “DAY", “MONTH” o “YEAR”.

4. Ruotare la manopola [FUNC] o sfiorare “<” oppure “>” su uno dei due lati del valore per selezionare

“giorno", “mese” e “anno", quindi premere la manopola [FUNC].

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Regolazione dell'orologio

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING]→ [DATE&TIME].

3. Selezionare l'opzione “HOUR” o “MINUTE”.

4. Ruotare la manopola [FUNC] o sorare “<” oppure “>” su uno dei due lati del valore per selezionare “ora"

e “minuti”, quindi premere la manopola [FUNC].

5. Premere la manopola [FUNC] per salvare la nuova impostazione.

6. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Salvataggio dati della memoria

Salvataggio dati del menu impostazioni

Per salvataggio di un nuovo nome file

• Salvataggio dati della memoria e dati menu impostazioni

I dati del canale di memoria e quelli del menu delle impostazioni possono essere salvati sulla scheda SD:

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING] → [SD

CARD].

3. Sfiorare “DONE” dell'opzione relativa ai dati da salvare.

4. Per salvare il le con un nuovo nome, sorare “NEW”.

Per sovrascrivere i dati precedentemente salvati, sfiorare il nome del file, quindi sfiorare “OK” quando viene visualizzata la schermata con la richiesta di conferma dell’operazione di sovrascrittura. Sfiorare “CANCEL” per annullare la conferma della sovrascrittura.

5. Digitare il nome del file (15 caratteri max.)

sulla schermata di inserimento del nome del

le. Se il nome del le non deve essere cambiato,

passare direttamente al punto 6.

6. Sfiorare “ENT” per avviare il salvataggio dei dati oppure sfiorare “BACK” per annullare il nome inserito.

7. Al termine del salvataggio dei dati viene visualizzato il messaggio “FILE SAVED” (File

salvato).

8. Sfiorare lo schermo per terminare il salvataggio dei dati.

9. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Per sovrascrittura

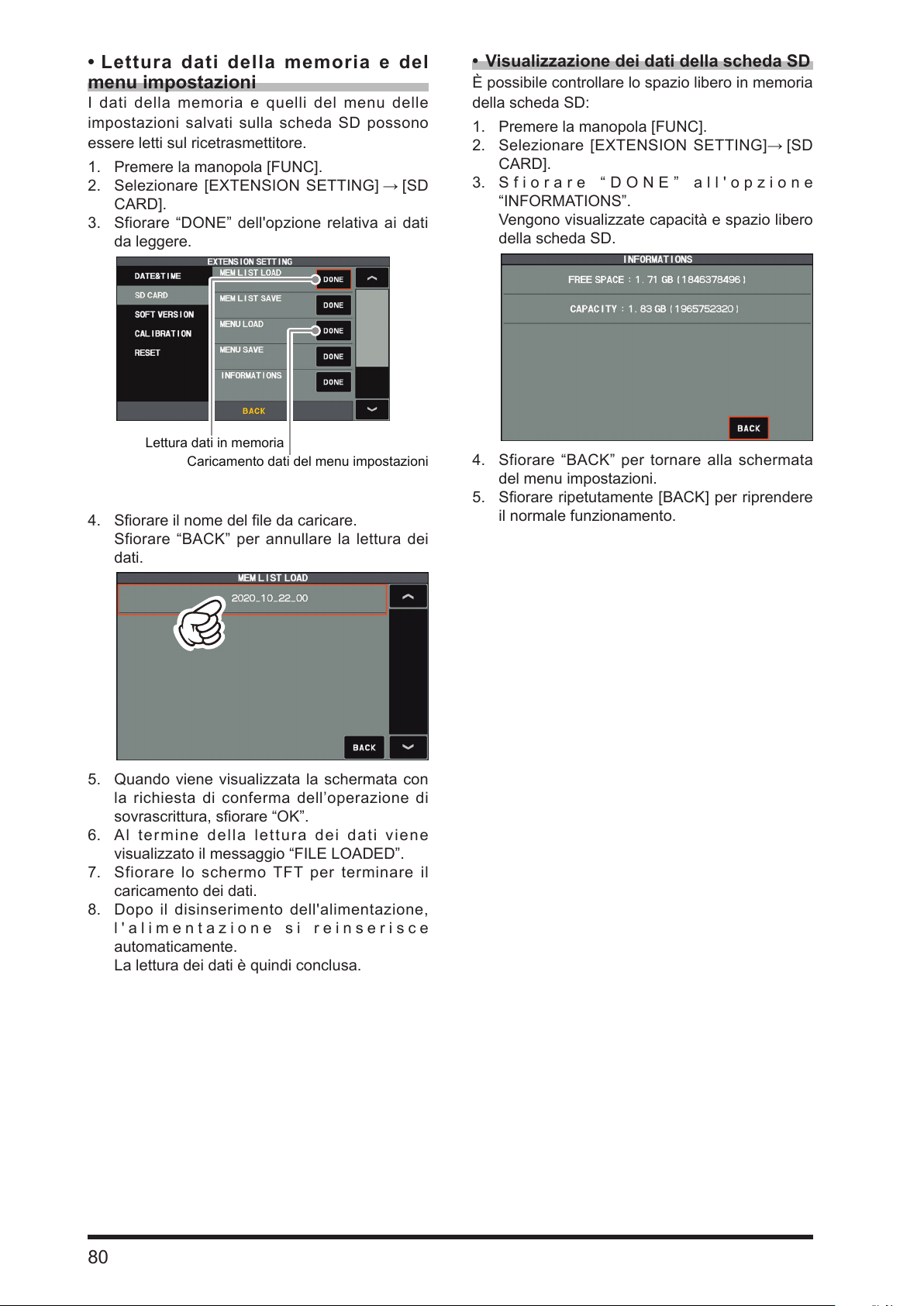

• Lettura dati della memoria e del

Caricamento dati del menu impostazioni

menu impostazioni

I dati della memoria e quelli del menu delle impostazioni salvati sulla scheda SD possono essere letti sul ricetrasmettitore.

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING] → [SD

CARD].

3. Sfiorare “DONE” dell'opzione relativa ai dati da leggere.

Lettura dati in memoria

4. Sorare il nome del le da caricare. Sfiorare “BACK” per annullare la lettura dei dati.

• Visualizzazione dei dati della scheda SD

È possibile controllare lo spazio libero in memoria

della scheda SD:

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING]→ [SD

CARD].

3. Sfiorare “DONE” all'opzione

“INFORMATIONS”.

Vengono visualizzate capacità e spazio libero della scheda SD.

4. Sfiorare “BACK” per tornare alla schermata del menu impostazioni.

5. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

5. Quando viene visualizzata la schermata con la richiesta di conferma dell’operazione di

sovrascrittura, sorare “OK”.

6. Al termine della lettura dei dati viene visualizzato il messaggio “FILE LOADED”.

7. Sfiorare lo schermo TFT per terminare il caricamento dei dati.

8. Dopo il disinserimento dell'alimentazione, l'alimentazione si reinserisce automaticamente. La lettura dei dati è quindi conclusa.

Dati, impostazioni scheda SD, visualizzazione versione firmware, operazione di ripristino.

(come RTTY)

Impostazione modalità CW

Impostazioni complessive quali: trasmissione e ricezione,

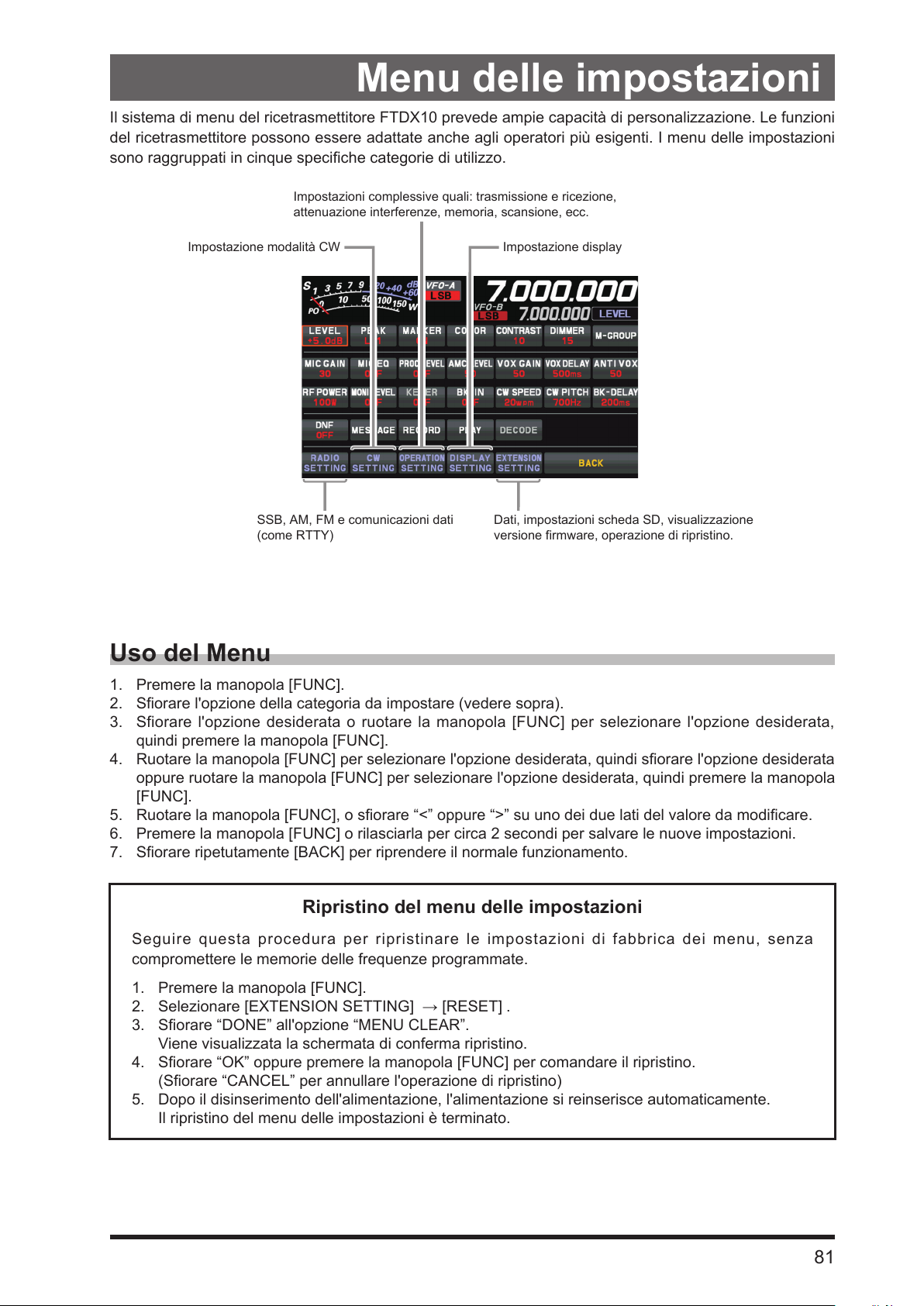

Menu delle impostazioni

Il sistema di menu del ricetrasmettitore FTDX10 prevede ampie capacità di personalizzazione. Le funzioni del ricetrasmettitore possono essere adattate anche agli operatori più esigenti. I menu delle impostazioni

sono raggruppati in cinque speciche categorie di utilizzo.

attenuazione interferenze, memoria, scansione, ecc.

Impostazione display

SSB, AM, FM e comunicazioni dati

Uso del Menu

1. Premere la manopola [FUNC].

2. Sorare l'opzione della categoria da impostare (vedere sopra).

3. Sfiorare l'opzione desiderata o ruotare la manopola [FUNC] per selezionare l'opzione desiderata, quindi premere la manopola [FUNC].

4. Ruotare la manopola [FUNC] per selezionare l'opzione desiderata, quindi sorare l'opzione desiderata oppure ruotare la manopola [FUNC] per selezionare l'opzione desiderata, quindi premere la manopola [FUNC].

5. Ruotare la manopola [FUNC], o sorare “<” oppure “>” su uno dei due lati del valore da modicare.

6. Premere la manopola [FUNC] o rilasciarla per circa 2 secondi per salvare le nuove impostazioni.

7. Sorare ripetutamente [BACK] per riprendere il normale funzionamento.

Seguire questa procedura per ripristinare le impostazioni di fabbrica dei menu, senza compromettere le memorie delle frequenze programmate.

1. Premere la manopola [FUNC].

2. Selezionare [EXTENSION SETTING] → [RESET] .

3. Sorare “DONE” all'opzione “MENU CLEAR”.

4. Sorare “OK” oppure premere la manopola [FUNC] per comandare il ripristino.

5. Dopo il disinserimento dell'alimentazione, l'alimentazione si reinserisce automaticamente.

Ripristino del menu delle impostazioni

Viene visualizzata la schermata di conferma ripristino.

(Sorare “CANCEL” per annullare l'operazione di ripristino)

Il ripristino del menu delle impostazioni è terminato.

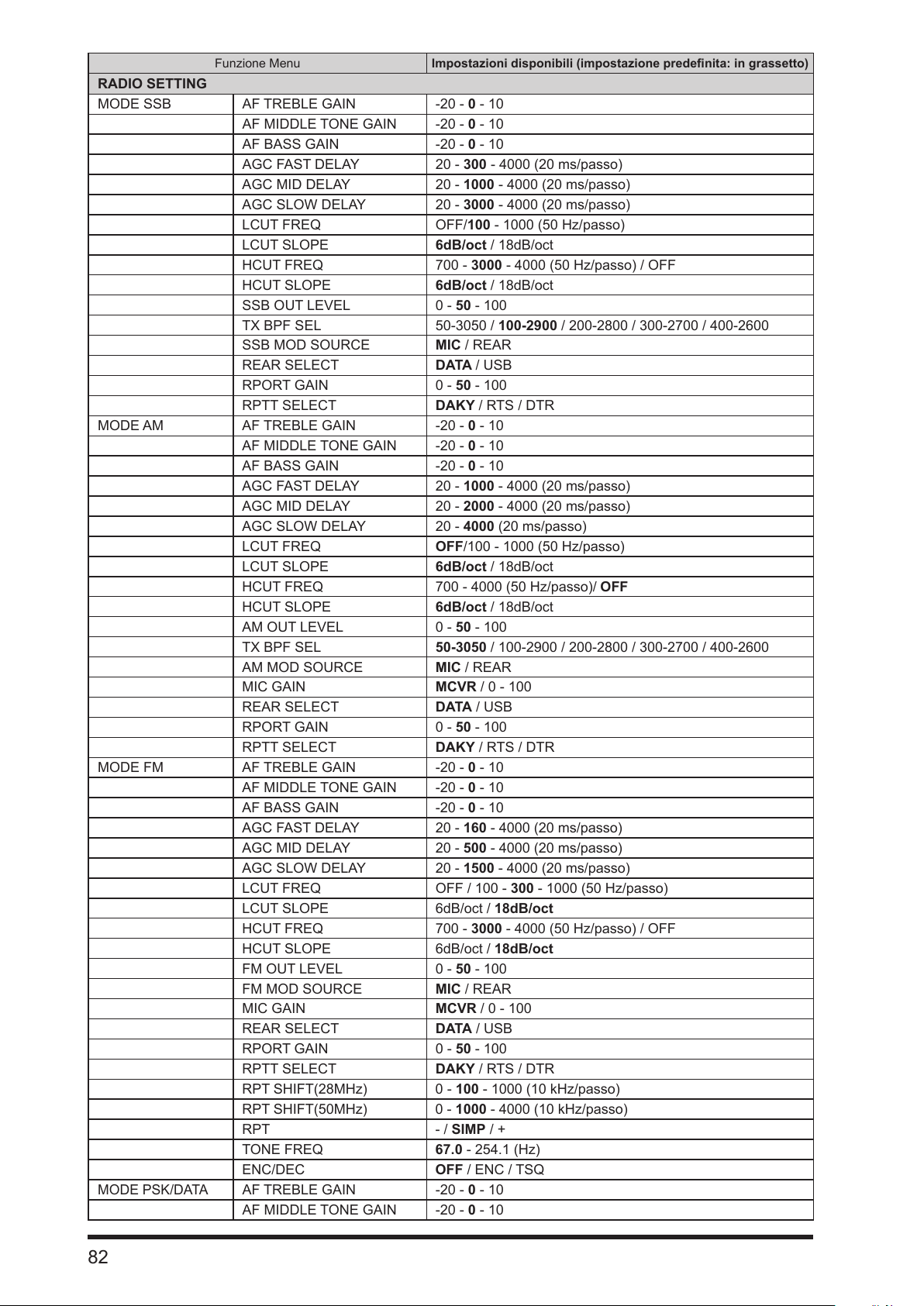

Funzione Menu Impostazioni disponibili (impostazione predenita: in grassetto)

RADIO SETTING

MODE SSB AF TREBLE GAIN -20 - 0 - 10

AF MIDDLE TONE GAIN -20 - 0 - 10

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 300 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 1000 - 4000 (20 ms/passo) AGC SLOW DELAY 20 - 3000 - 4000 (20 ms/passo) LCUT FREQ OFF/100 - 1000 (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ 700 - 3000 - 4000 (50 Hz/passo) / OFF HCUT SLOPE 6dB/oct / 18dB/oct

SSB OUT LEVEL 0 - 50 - 100 TX BPF SEL 50-3050 / 100-2900 / 200-2800 / 300-2700 / 400-2600

SSB MOD SOURCE MIC / REAR REAR SELECT DATA / USB RPORT GAIN 0 - 50 - 100 RPTT SELECT DAKY / RTS / DTR

MODE AM AF TREBLE GAIN -20 - 0 - 10

AF MIDDLE TONE GAIN -20 - 0 - 10

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 1000 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 2000 - 4000 (20 ms/passo) AGC SLOW DELAY 20 - 4000 (20 ms/passo) LCUT FREQ OFF/100 - 1000 (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ 700 - 4000 (50 Hz/passo)/ OFF HCUT SLOPE 6dB/oct / 18dB/oct AM OUT LEVEL 0 - 50 - 100 TX BPF SEL 50-3050 / 100-2900 / 200-2800 / 300-2700 / 400-2600 AM MOD SOURCE MIC / REAR MIC GAIN MCVR / 0 - 100 REAR SELECT DATA / USB RPORT GAIN 0 - 50 - 100 RPTT SELECT DAKY / RTS / DTR

MODE FM AF TREBLE GAIN -20 - 0 - 10

AF MIDDLE TONE GAIN -20 - 0 - 10

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 160 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 500 - 4000 (20 ms/passo) AGC SLOW DELAY 20 - 1500 - 4000 (20 ms/passo) LCUT FREQ OFF / 100 - 300 - 1000 (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ 700 - 3000 - 4000 (50 Hz/passo) / OFF HCUT SLOPE 6dB/oct / 18dB/oct FM OUT LEVEL 0 - 50 - 100 FM MOD SOURCE MIC / REAR MIC GAIN MCVR / 0 - 100 REAR SELECT DATA / USB RPORT GAIN 0 - 50 - 100 RPTT SELECT DAKY / RTS / DTR RPT SHIFT(28MHz) 0 - 100 - 1000 (10 kHz/passo) RPT SHIFT(50MHz) 0 - 1000 - 4000 (10 kHz/passo) RPT - / SIMP / + TONE FREQ 67.0 - 254.1 (Hz) ENC/DEC OFF / ENC / TSQ

MODE PSK/DATA

AF TREBLE GAIN -20 - 0 - 10 AF MIDDLE TONE GAIN -20 - 0 - 10

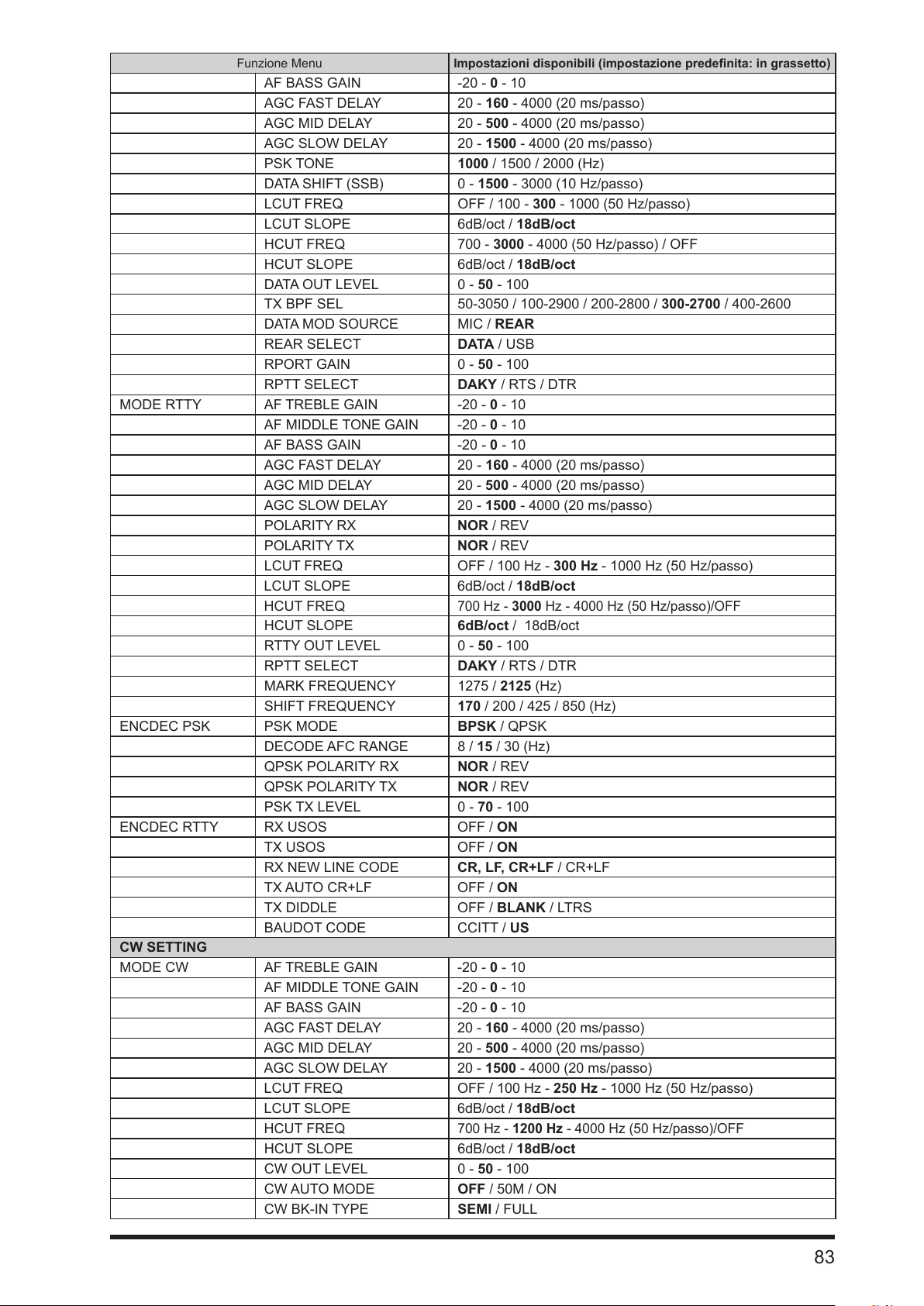

Funzione Menu Impostazioni disponibili (impostazione predenita: in grassetto)

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 160 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 500 - 4000 (20 ms/passo)

AGC SLOW DELAY 20 - 1500 - 4000 (20 ms/passo) PSK TONE 1000 / 1500 / 2000 (Hz)

DATA SHIFT (SSB) 0 - 1500 - 3000 (10 Hz/passo) LCUT FREQ OFF / 100 - 300 - 1000 (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ 700 - 3000 - 4000 (50 Hz/passo) / OFF HCUT SLOPE 6dB/oct / 18dB/oct

DATA OUT LEVEL 0 - 50 - 100 TX BPF SEL 50-3050 / 100-2900 / 200-2800 / 300-2700 / 400-2600

DATA MOD SOURCE MIC / REAR REAR SELECT DATA / USB RPORT GAIN 0 - 50 - 100 RPTT SELECT DAKY / RTS / DTR

MODE RTTY AF TREBLE GAIN -20 - 0 - 10

AF MIDDLE TONE GAIN -20 - 0 - 10

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 160 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 500 - 4000 (20 ms/passo) AGC SLOW DELAY 20 - 1500 - 4000 (20 ms/passo) POLARITY RX NOR / REV POLARITY TX NOR / REV LCUT FREQ OFF / 100 Hz - 300 Hz - 1000 Hz (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ HCUT SLOPE 6dB/oct / 18dB/oct RTTY OUT LEVEL 0 - 50 - 100 RPTT SELECT DAKY / RTS / DTR MARK FREQUENCY 1275 / 2125 (Hz) SHIFT FREQUENCY 170 / 200 / 425 / 850 (Hz)

ENCDEC PSK PSK MODE BPSK / QPSK

DECODE AFC RANGE 8 / 15 / 30 (Hz) QPSK POLARITY RX NOR / REV QPSK POLARITY TX NOR / REV PSK TX LEVEL 0 - 70 - 100

ENCDEC RTTY RX USOS OFF / ON

TX USOS OFF / ON RX NEW LINE CODE CR, LF, CR+LF / CR+LF TX AUTO CR+LF OFF / ON

TX DIDDLE OFF / BLANK / LTRS BAUDOT CODE CCITT / US

CW SETTING

MODE CW AF TREBLE GAIN -20 - 0 - 10

AF MIDDLE TONE GAIN -20 - 0 - 10

AF BASS GAIN -20 - 0 - 10 AGC FAST DELAY 20 - 160 - 4000 (20 ms/passo)

AGC MID DELAY 20 - 500 - 4000 (20 ms/passo) AGC SLOW DELAY 20 - 1500 - 4000 (20 ms/passo) LCUT FREQ OFF / 100 Hz - 250 Hz - 1000 Hz (50 Hz/passo) LCUT SLOPE 6dB/oct / 18dB/oct HCUT FREQ HCUT SLOPE 6dB/oct / 18dB/oct CW OUT LEVEL 0 - 50 - 100 CW AUTO MODE OFF / 50M / ON CW BK-IN TYPE SEMI / FULL

700 Hz - 3000 Hz - 4000 Hz (50 Hz/passo)/OFF

700 Hz - 1200 Hz - 4000 Hz (50 Hz/passo)/OFF

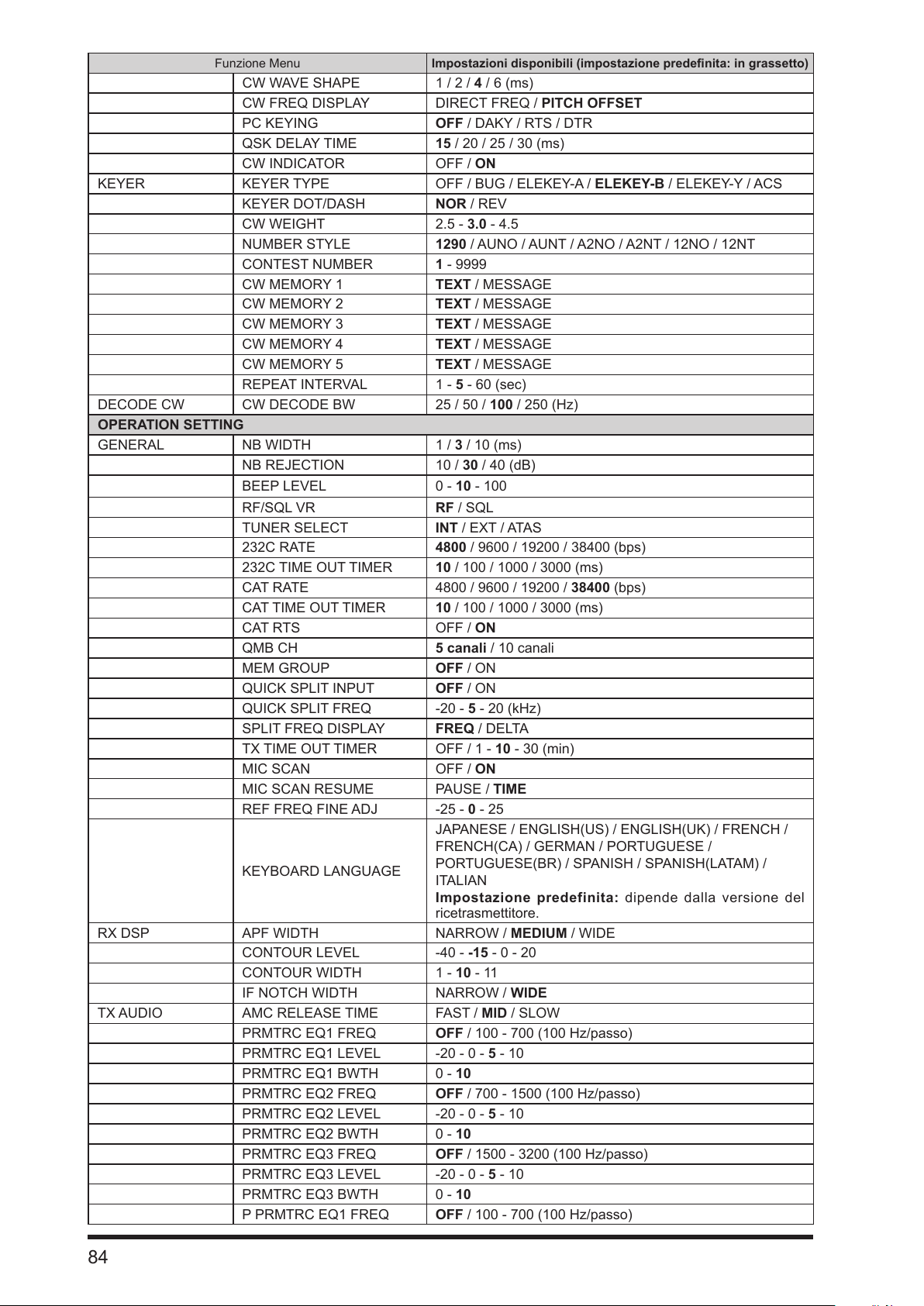

Funzione Menu Impostazioni disponibili (impostazione predenita: in grassetto)

CW WAVE SHAPE 1 / 2 / 4 / 6 (ms) CW FREQ DISPLAY DIRECT FREQ / PITCH OFFSET PC KEYING OFF / DAKY / RTS / DTR QSK DELAY TIME 15 / 20 / 25 / 30 (ms) CW INDICATOR OFF / ON

KEYER KEYER TYPE OFF / BUG / ELEKEY-A / ELEKEY-B / ELEKEY-Y / ACS

KEYER DOT/DASH NOR / REV CW WEIGHT 2.5 - 3.0 - 4.5 NUMBER STYLE 1290 / AUNO / AUNT / A2NO / A2NT / 12NO / 12NT CONTEST NUMBER 1 - 9999 CW MEMORY 1 TEXT / MESSAGE CW MEMORY 2 TEXT / MESSAGE CW MEMORY 3 TEXT / MESSAGE CW MEMORY 4 TEXT / MESSAGE CW MEMORY 5 TEXT / MESSAGE REPEAT INTERVAL 1 - 5 - 60 (sec)

DECODE CW CW DECODE BW 25 / 50 / 100 / 250 (Hz)

OPERATION SETTING

GENERAL NB WIDTH 1 / 3 / 10 (ms)

NB REJECTION 10 / 30 / 40 (dB) BEEP LEVEL 0 - 10 - 100 RF/SQL VR RF / SQL TUNER SELECT INT / EXT / ATAS 232C RATE 4800 / 9600 / 19200 / 38400 (bps) 232C TIME OUT TIMER 10 / 100 / 1000 / 3000 (ms) CAT RATE 4800 / 9600 / 19200 / 38400 (bps) CAT TIME OUT TIMER 10 / 100 / 1000 / 3000 (ms) CAT RTS OFF / ON QMB CH 5 canali / 10 canali MEM GROUP OFF / ON QUICK SPLIT INPUT OFF / ON QUICK SPLIT FREQ -20 - 5 - 20 (kHz) SPLIT FREQ DISPLAY FREQ / DELTA TX TIME OUT TIMER OFF / 1 - 10 - 30 (min) MIC SCAN OFF / ON MIC SCAN RESUME PAUSE / TIME REF FREQ FINE ADJ -25 - 0 - 25

JAPANESE / ENGLISH(US) / ENGLISH(UK) / FRENCH / FRENCH(CA) / GERMAN / PORTUGUESE /

KEYBOARD LANGUAGE

RX DSP APF WIDTH NARROW / MEDIUM / WIDE

CONTOUR LEVEL -40 - -15 - 0 - 20 CONTOUR WIDTH 1 - 10 - 11 IF NOTCH WIDTH NARROW / WIDE

TX AUDIO AMC RELEASE TIME FAST / MID / SLOW

PRMTRC EQ1 FREQ OFF / 100 - 700 (100 Hz/passo) PRMTRC EQ1 LEVEL -20 - 0 - 5 - 10 PRMTRC EQ1 BWTH 0 - 10 PRMTRC EQ2 FREQ OFF / 700 - 1500 (100 Hz/passo) PRMTRC EQ2 LEVEL -20 - 0 - 5 - 10 PRMTRC EQ2 BWTH 0 - 10 PRMTRC EQ3 FREQ OFF / 1500 - 3200 (100 Hz/passo) PRMTRC EQ3 LEVEL -20 - 0 - 5 - 10 PRMTRC EQ3 BWTH 0 - 10 P PRMTRC EQ1 FREQ OFF / 100 - 700 (100 Hz/passo)

PORTUGUESE(BR) / SPANISH / SPANISH(LATAM) /

ITALIAN Impostazione predefinita: dipende dalla versione del

ricetrasmettitore.

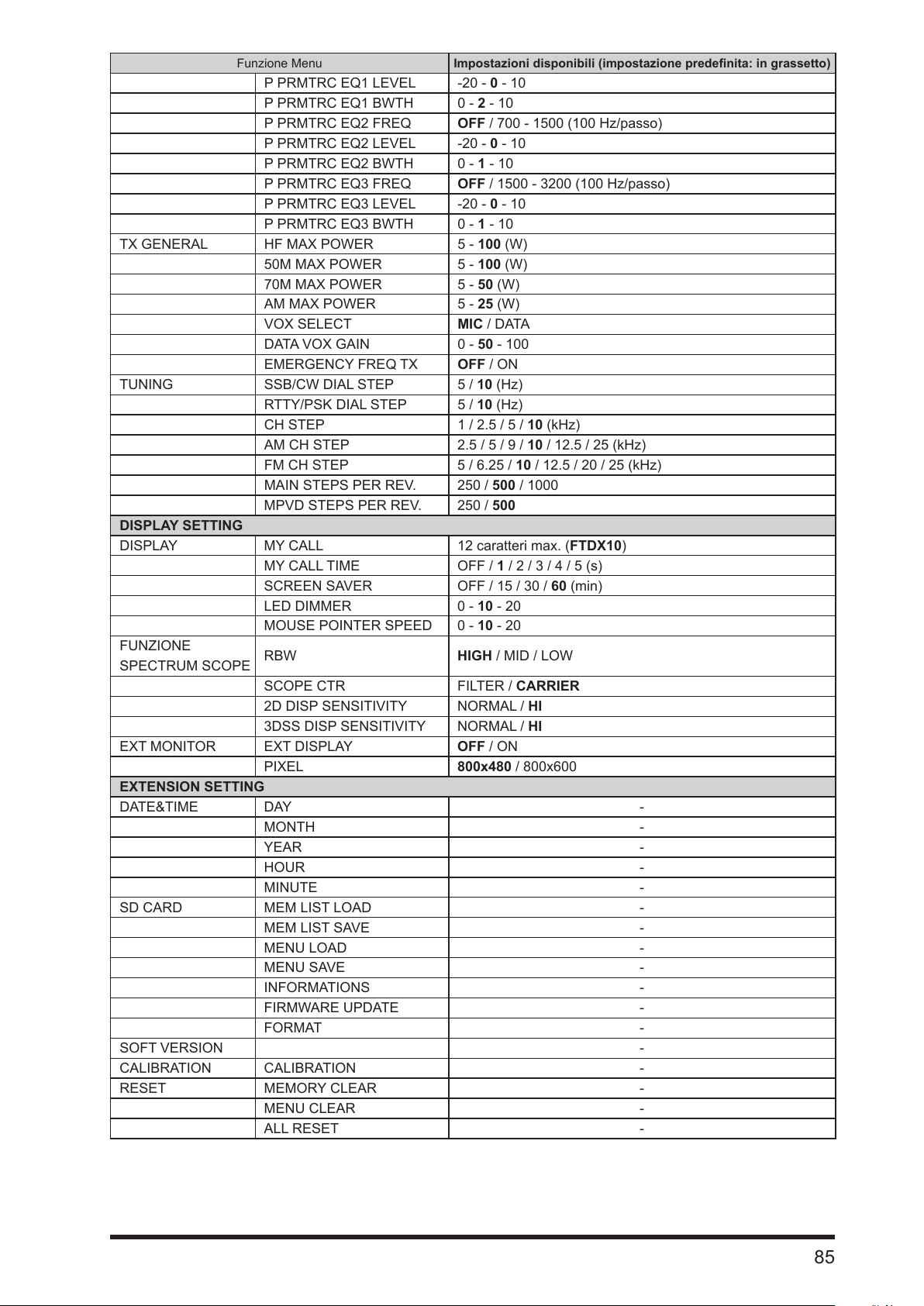

Funzione Menu Impostazioni disponibili (impostazione predenita: in grassetto)

P PRMTRC EQ1 LEVEL -20 - 0 - 10 P PRMTRC EQ1 BWTH 0 - 2 - 10 P PRMTRC EQ2 FREQ OFF / 700 - 1500 (100 Hz/passo) P PRMTRC EQ2 LEVEL -20 - 0 - 10 P PRMTRC EQ2 BWTH 0 - 1 - 10 P PRMTRC EQ3 FREQ OFF / 1500 - 3200 (100 Hz/passo) P PRMTRC EQ3 LEVEL -20 - 0 - 10 P PRMTRC EQ3 BWTH 0 - 1 - 10

TX GENERAL HF MAX POWER 5 - 100 (W)

50M MAX POWER 5 - 100 (W) 70M MAX POWER 5 - 50 (W) AM MAX POWER 5 - 25 (W)

VOX SELECT MIC / DATA DATA VOX GAIN 0 - 50 - 100

EMERGENCY FREQ TX OFF / ON

TUNING SSB/CW DIAL STEP 5 / 10 (Hz)

RTTY/PSK DIAL STEP 5 / 10 (Hz) CH STEP 1 / 2.5 / 5 / 10 (kHz) AM CH STEP 2.5 / 5 / 9 / 10 / 12.5 / 25 (kHz) FM CH STEP 5 / 6.25 / 10 / 12.5 / 20 / 25 (kHz) MAIN STEPS PER REV. 250 / 500 / 1000 MPVD STEPS PER REV. 250 / 500

DISPLAY SETTING

DISPLAY MY CALL 12 caratteri max. (FTDX10)

MY CALL TIME OFF / 1 / 2 / 3 / 4 / 5 (s) SCREEN SAVER OFF / 15 / 30 / 60 (min) LED DIMMER 0 - 10 - 20 MOUSE POINTER SPEED 0 - 10 - 20

FUNZIONE SPECTRUM SCOPE

EXT MONITOR EXT DISPLAY OFF / ON

EXTENSION SETTING

DATE&TIME DAY -

SD CARD MEM LIST LOAD -

SOFT VERSION - CALIBRATION CALIBRATION - RESET MEMORY CLEAR -

RBW HIGH / MID / LOW

SCOPE CTR FILTER / CARRIER

2D DISP SENSITIVITY NORMAL / HI 3DSS DISP SENSITIVITY NORMAL / HI

PIXEL 800x480 / 800x600

MONTH - YEAR - HOUR - MINUTE -

MEM LIST SAVE - MENU LOAD - MENU SAVE - INFORMATIONS - FIRMWARE UPDATE - FORMAT -

MENU CLEAR - ALL RESET -

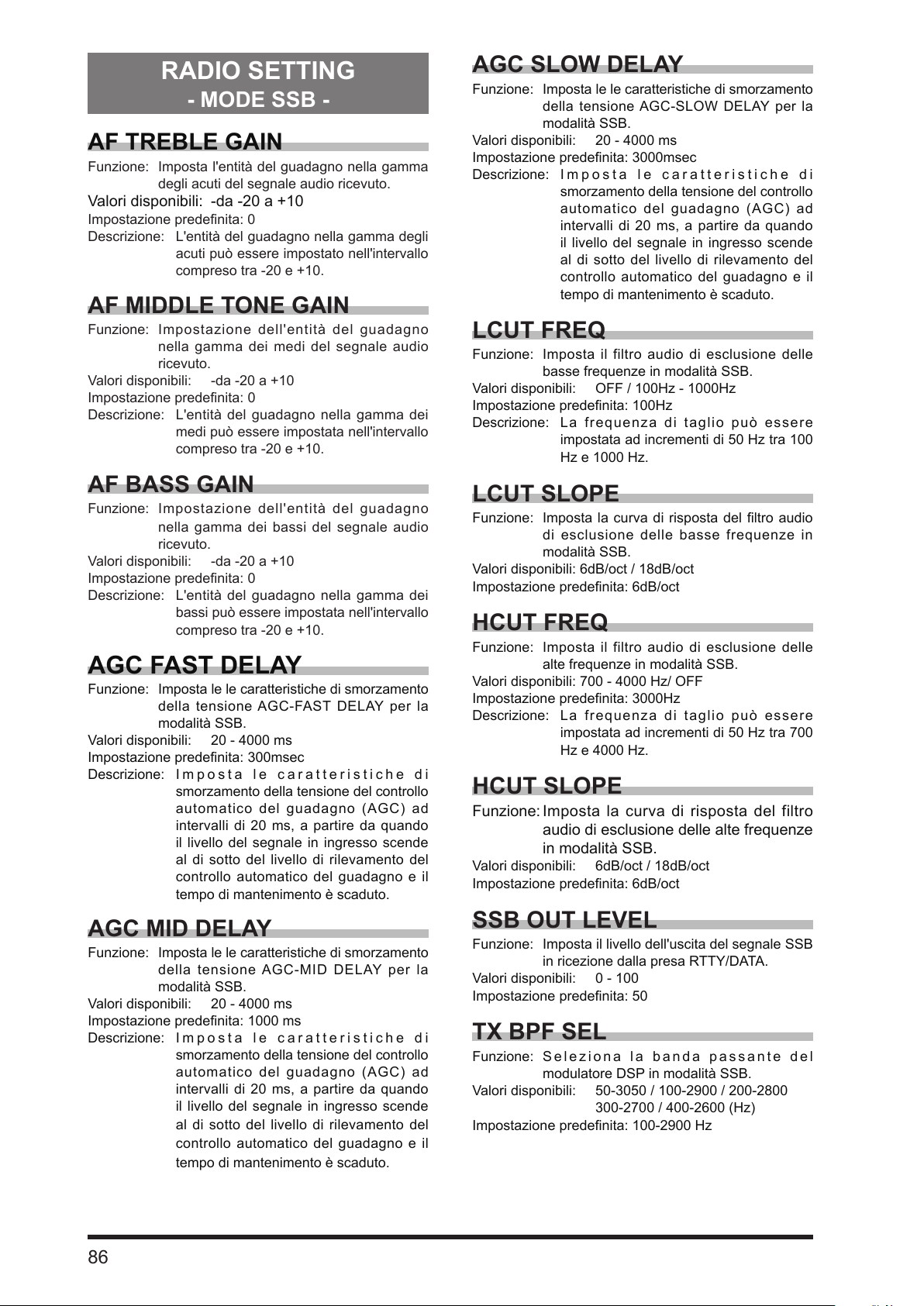

RADIO SETTING

- MODE SSB -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: -da -20 a +10

Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-SLOW DELAY per la

modalità SSB.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 3000msec

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

basse frequenze in modalità SSB.

Valori disponibili: OFF / 100Hz - 1000Hz Impostazione predenita: 100Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità SSB.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 300msec

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità SSB.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 1000 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende

al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT SLOPE

Funzione: Imposta la curva di risposta del ltro audio

di esclusione delle basse frequenze in modalità SSB.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 6dB/oct

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

alte frequenze in modalità SSB.

Valori disponibili: 700 - 4000 Hz/ OFF Impostazione predenita: 3000Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle alte frequenze in modalità SSB.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 6dB/oct

SSB OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale SSB

in ricezione dalla presa RTTY/DATA. Valori disponibili: 0 - 100 Impostazione predenita: 50

TX BPF SEL

Funzione: Seleziona la banda passante del

modulatore DSP in modalità SSB.

Valori disponibili: 50-3050 / 100-2900 / 200-2800

300-2700 / 400-2600 (Hz)

Impostazione predenita: 100-2900 Hz

SSB MOD SOURCE

Funzione: Seleziona la presa in ingresso del

segnale audio di trasmissione in

modalità SSB premendo il tasto [VOX/

MOX]. Valori disponibili: MIC / REAR Impostazione predenita: MIC

Descrizione:

MIC: Ingresso audio dalla presa MIC sul

pannello frontale.

REAR: Disabilita il circuito del microfono sul

pannello frontale e come ingresso audio/

dati utilizza la presa USB o la presa

RTTY/DATA sul pannello posteriore.

REAR SELECT

Funzione: seleziona l'ingresso del segnale SSB.

Valori disponibili: DATA / USB Impostazione predenita: DATA

Descrizione: Seleziona l'ingresso del segnale

SSB quando “SSB MOD SOURCE” è impostato su “REAR”.

DATA: Ingresso dalla presa RTTY/DATA sul

pannello posteriore.

USB: Ingresso dalla presa USB sul pannello

posteriore.

RPORT GAIN

Funzione: Imposta il livello di ingresso del segnale

SSB quando “SSB MOD SOURCE” è

impostato su “REAR”. Valori disponibili: 0 - 100 Impostazione predenita: 50

RPTT SELECT

Funzione: Imposta il comando PTT per il segnale

di trasmissione SSB.

Valori disponibili: DAKY / RTS / DTR Impostazione predenita: DAKY

Descrizione: DAKY: Comanda il segnale di trasmissione SSB

dalla presa RTTY/DATA (contatto 3) sul

pannello posteriore.

DTR: Comanda il segnale di trasmissione SSB

dalle porte USB COM/DTR virtuali.

RTS: Comanda il segnale di trasmissione SSB

dalle porte USB COM/RTS virtuali.

RADIO SETTING

- MODE AM -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità AM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 1000 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità AM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 2000 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di

smorzamento della tensione AGC-

SLOW DELAY per la modalità AM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 4000 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo automatico del guadagno

(AGC) ad intervalli di 20 ms, a partire

da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione

delle basse frequenze in modalità AM. Valori disponibili: OFF / 100 Hz - 1000 Hz Impostazione predenita: OFF Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

LCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle basse

frequenze in modalità AM. Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 6dB/oct

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione

delle alte frequenze in modalità AM. Valori disponibili: 700 - 4000 Hz/ OFF Impostazione predenita: OFF Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle alte frequenze

in modalità AM. Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 6dB/oct

AM OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale

AM in ricezione dalla presa RTTY/

DATA.

Valori disponibili: 0 - 100 Impostazione predenita: 50

TX BPF SEL

Funzione: Seleziona la banda passante del

modulatore DSP in modalità AM. Valori disponibili: 50-3050 / 100-2900 / 200-2800

300-2700 / 400-2600 (Hz)

Impostazione predenita: 50-3050 Hz

AM MOD SOURCE

Funzione: Seleziona la presa in ingresso del

segnale audio di trasmissione in

modalità AM premendo il tasto [VOX/

MOX]. Valori disponibili: MIC / REAR Impostazione predenita: MIC

Descrizione:

MIC: Ingresso audio dalla presa MIC sul

pannello frontale.

REAR: Disabilita il circuito del microfono sul

pannello frontale e come ingresso audio/

dati utilizza la presa USB o la presa

RTTY/DATA sul pannello posteriore.

MIC GAIN

Funzione: Imposta il guadagno microfonico per la

modalità AM. Valori disponibili: MCVR / 0 - 100 Impostazione predenita: MCVR

Descrizione:

MCVR: Regolare il guadagno del microfono (0

- 100) utilizzando la manopola [MIC/

SPEED] sul pannello frontale.

0 - 100: Fisso sul valore impostato.

REAR SELECT

Funzione: Seleziona l'ingresso del segnale AM. Valori disponibili: DATA / USB Impostazione predenita: DATA

Descrizione: Seleziona l'ingresso del segnale

AM quando “AM MOD SOURCE” è impostato su “REAR”.

DATA: Ingresso dalla presa RTTY/DATA sul

pannello posteriore.

USB: Ingresso dalla presa USB sul pannello

posteriore.

RPORT GAIN

Funzione: Imposta il livello di ingresso del

segnale AM quando “AM MOD

SOURCE” è impostato su “REAR”. Valori disponibili: 0 - 100 Impostazione predenita: 50

RPTT SELECT

Funzione: Imposta il comando per il segnale di

trasmissione AM. Valori disponibili: DAKY / RTS / DTR Impostazione predenita: DAKY

Descrizione:

DAKY: Comanda il segnale di trasmissione AM

dalla presa RTTY/DATA (contatto 3) sul

pannello posteriore.

DTR: Comanda il segnale di trasmissione AM

dalle porte USB COM/DTR virtuali.

RTS: Comanda il segnale di trasmissione AM

dalle porte USB COM/RTS virtuali.

RADIO SETTING

- MODE FM -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-SLOW DELAY per la

modalità FM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 1500 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

basse frequenze in modalità FM. Valori disponibili: OFF / 100Hz - 1000Hz Impostazione predenita: 300 Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità FM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 160 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità FM. Valori disponibili: 20 - 4000 ms Impostazione predenita: 500ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT SLOPE

Funzione: Imposta la curva di risposta del ltro audio

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

di esclusione delle basse frequenze in

modalità FM.

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

Valori disponibili: 700 Hz - 4000 Hz/OFF Impostazione predenita: 3000Hz Descrizione: La frequenza di taglio può essere

alte frequenze in modalità FM.

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

audio di esclusione delle alte frequenze in

modalità FM.

FM OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale FM

Valori disponibili: 0 - 100 Impostazione predenita: 50

in ricezione dalla presa RTTY/DATA.

FM MOD SOURCE

Funzione:

Valori disponibili: MIC / REAR Impostazione predenita: MIC

Descrizione:

MIC: Ingresso audio dalla presa MIC sul pannello

REAR: Disabilita il circuito del microfono sul pannello

Seleziona la presa in ingresso del segnale

audio di trasmissione in modalità FM premendo il tasto [VOX/MOX].

frontale.

frontale e come ingresso audio/dati utilizza

la presa USB o la presa RTTY/DATA sul

pannello posteriore.

MIC GAIN

Funzione: Imposta il guadagno microfonico per la

modalità FM. Valori disponibili: MCVR / 0 - 100 Impostazione predenita: MCVR

Descrizione:

MCVR: Regolare il guadagno del microfono (0

- 100) utilizzando la manopola [MIC/

SPEED] sul pannello frontale.

0 - 100: Fisso sul valore impostato.

REAR SELECT

Funzione: Seleziona l'ingresso del segnale FM. Valori disponibili: DATA / USB Impostazione predenita: DATA

Descrizione: Seleziona l'ingresso del segnale

FM quando “FM MOD SOURCE” è impostato su “REAR”.

DATA: Ingresso dalla presa RTTY/DATA sul

pannello posteriore.

USB: Ingresso dalla presa USB sul pannello

posteriore.

RPORT GAIN

Funzione: Imposta il livello di ingresso del segnale

FM quando “FM MOD SOURCE” è

impostato su “REAR”. Valori disponibili: 0 - 100

Impostazione predenita: 50

RPT

Funzione: Imposta la direzione di spaziatura

ripetitore

Valori disponibili: - / SIMP / + Impostazione predenita: SIMP

Descrizione:

-: Passa allo scostamento di frequenza

inferiore.

SIMP: La frequenza rimane invariata.

+: passa allo scostamento di frequenza

superiore.

TONE FREQ

Funzione: Impostazione della frequenza dei

subtoni CTCSS.

Valori disponibili: 50 subtoni CTCSS standard

Impostazione predenita: 67,0 Hz

ENC/DEC

Funzione: Seleziona la modalità encoder e/o

decoder a toni.

Valori disponibili: OFF / ENC / TSQ Impostazione predenita: OFF

Descrizione: ENC: Encoder CTCSS

TSQ: Encoder/decoder CTCSS

RPTT SELECT

Funzione: Imposta il comando PTT per il segnale

di trasmissione FM. Valori disponibili: DAKY / RTS / DTR Impostazione predenita: DAKY

Descrizione:

DAKY: Comanda il segnale di trasmissione FM

dalla presa RTTY/DATA (contatto 3) sul

pannello posteriore.

DTR: Comanda il segnale di trasmissione FM

dalle porte USB COM/DTR virtuali.

RTS: Comanda il segnale di trasmissione FM

dalle porte USB COM/RTS virtuali.

RPT SHIFT(28MHz)

Funzione: Imposta la frequenza di spostamento

RPT sulla banda dei 28 MHz. Valori disponibili: 0 - 1000 kHz Impostazione predenita: 100 kHz Descrizione: La frequenza di spostamento RPT

può essere impostata ad incrementi di 10 kHz tra 0 kHz e 1000 kHz.

RPT SHIFT(50MHz)

Funzione: Imposta la frequenza di spostamento

RPT sulla banda dei 50 MHz. Valori disponibili: 0 - 4000 kHz Impostazione predenita: 1000kHz Descrizione: La frequenza di spostamento RPT

può essere impostata ad incrementi di 10 kHz tra 0 kHz e 4000 kHz.

RADIO SETTING

- MODE PSK/DATA -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità PSK/DATA. Valori disponibili: 20 - 4000 ms Impostazione predenita: 160msec

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità PSK/DATA. Valori disponibili: 20 - 4000 ms Impostazione predenita: 500 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-SLOW DELAY per la

modalità PSK/DATA. Valori disponibili: 20 - 4000 ms Impostazione predenita: 1500 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

PSK TONE

Funzione: Imposta la tonalità PSK

Valori disponibili: 1000 / 1500 / 2000 Hz Impostazione predenita: 1000Hz

DATA SHIFT (SSB)

Funzione: Imposta il punto di iniezione portante nella

modalità DATA.

Valori disponibili: 0 - 3000 Hz Impostazione predenita: 1500 Hz Descrizione: La frequenza può essere impostata in

passi di 10 Hz.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

basse frequenze in modalità DATA.

Valori disponibili: OFF / 100Hz - 1000Hz Impostazione predenita: 300 Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

LCUT SLOPE

Funzione: Imposta la curva di risposta del ltro audio

di esclusione delle basse frequenze in

modalità DATA.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

alte frequenze in modalità DATA.

Valori disponibili: 700 Hz - 4000 Hz / OFF Impostazione predenita: 3000Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle alte frequenze in

modalità DATA.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

DATA OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale

DATA in ricezione dalla presa RTTY/DATA. Valori disponibili: 0 - 100

Impostazione predenita: 50

TX BPF SEL

Funzione: Seleziona la banda passante del

modulatore DSP in modalità DATA.

Valori disponibili: 50-3050 / 100-2900 / 200-2800

300-2700 / 400-2600 (Hz)

Impostazione predenita: 300-27000 Hz

DATA MOD SOURCE

Funzione: Seleziona la presa in ingresso del segnale

audio di trasmissione in modalità DATA

premendo il tasto [VOX/MOX]. Valori disponibili: MIC / REAR Impostazione predenita: REAR

Descrizione:

MIC: Ingresso audio dalla presa MIC sul pannello

frontale.

REAR: Disabilita il circuito del microfono sul pannello

frontale e come ingresso audio/dati utilizza la presa USB o la presa RTTY/DATA sul pannello

posteriore.

REAR SELECT

Funzione: Seleziona l'ingresso del segnale DATA.

Valori disponibili: DATA / USB Impostazione predenita: DATA Descrizione: seleziona l'ingresso del segnale AM

quando “DATA MOD SOURCE” è impostato su “REAR”.

DATA: ingresso alla presa RTTY/DATA sul pannello

posteriore.

USB: ingresso

alla presa USB sul pannello posteriore.

RADIO SETTING

- MODE RTTY -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

RPORT GAIN

Funzione: Imposta il livello di ingresso del segnale

DATA quando “DATA MOD SOURCE” è

impostato su “REAR”. Valori disponibili: 0 - 100 Impostazione predenita: 50

RPTT SELECT

Funzione: Imposta il comando PTT per il segnale di

trasmissione DATA.

Valori disponibili: DAKY / RTS / DTR Impostazione predenita: DAKY

Descrizione: DAKY: Comanda il segnale di trasmissione DATA

dalla presa RTTY/DATA (contatto 3) sul

pannello posteriore.

DTR: Comanda il segnale di trasmissione DATA

dalle porte USB COM/DTR virtuali.

RTS: Comanda il segnale di trasmissione DATA

dalle porte USB COM/RTS virtuali.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità RTTY. Valori disponibili: 20 - 4000 ms Impostazione predenita: 160 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità RTTY. Valori disponibili: 20 - 4000 ms Impostazione predenita: 500ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende

al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di

smorzamento della tensione AGC-

SLOW DELAY per la modalità RTTY. Valori disponibili: 20 - 4000 ms Impostazione predenita: 1500 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo automatico del guadagno

(AGC) ad intervalli di 20 ms, a partire

da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle alte frequenze

in modalità RTTY. Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 6dB/oct

RTTY OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale

RTTY in ricezione dalla presa RTTY/

DATA.

Valori disponibili: 0 - 100 Impostazione predenita: 50

POLARITY RX

Funzione: Imposta la direzione di spaziatura per

la ricezione in modalità RTTY. Valori disponibili: NOR / REV Impostazione predenita: NOR

Descrizione:

NOR: La frequenza di spazio sarà inferiore alla

frequenza di segno.

REV: La frequenza di segno sarà inferiore alla

frequenza di spazio.

POLARITY TX

Funzione: Imposta la direzione di spaziatura per

la trasmissione in modalità RTTY. Valori disponibili: NOR/REV Impostazione predenita: NOR

Descrizione:

NOR: La frequenza di spazio sarà inferiore alla

frequenza di segno.

REV: La frequenza di segno sarà inferiore alla

frequenza di spazio.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione

delle basse frequenze in modalità

RTTY. Valori disponibili: OFF /100 - 1000 (Hz) Impostazione predenita: 300Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

RPTT SELECT

Funzione: Imposta il comando per il segnale di

trasmissione RTTY. Valori disponibili: DAKY/RTS/DTR Impostazione predenita: DAKY

Descrizione:

DAKY: Comanda il segnale di trasmissione RTTY

dalla presa RTTY/DATA (contatto 3) sul

pannello posteriore.

DTR: Comanda il segnale di trasmissione RTTY

dalle porte USB COM/DTR virtuali.

RTS: Comanda il segnale di trasmissione RTTY

dalle porte USB COM/RTS virtuali.

MARK FREQUENCY

Funzione: Imposta la frequenza di segno per la

modalità RTTY. Valori disponibili: 1275/2125 (Hz) Impostazione predenita: 2125Hz

SHIFT FREQUENCY

Funzione: Imposta la larghezza di spaziatura per

la modalità RTTY. Valori disponibili: 170/200/425/850 (Hz) Impostazione predenita: 170Hz

LCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle basse

frequenze in modalità RTTY. Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione

delle alte frequenze in modalità RTTY. Valori disponibili: 700 - 4000 Hz/ OFF Impostazione predenita: 3000Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

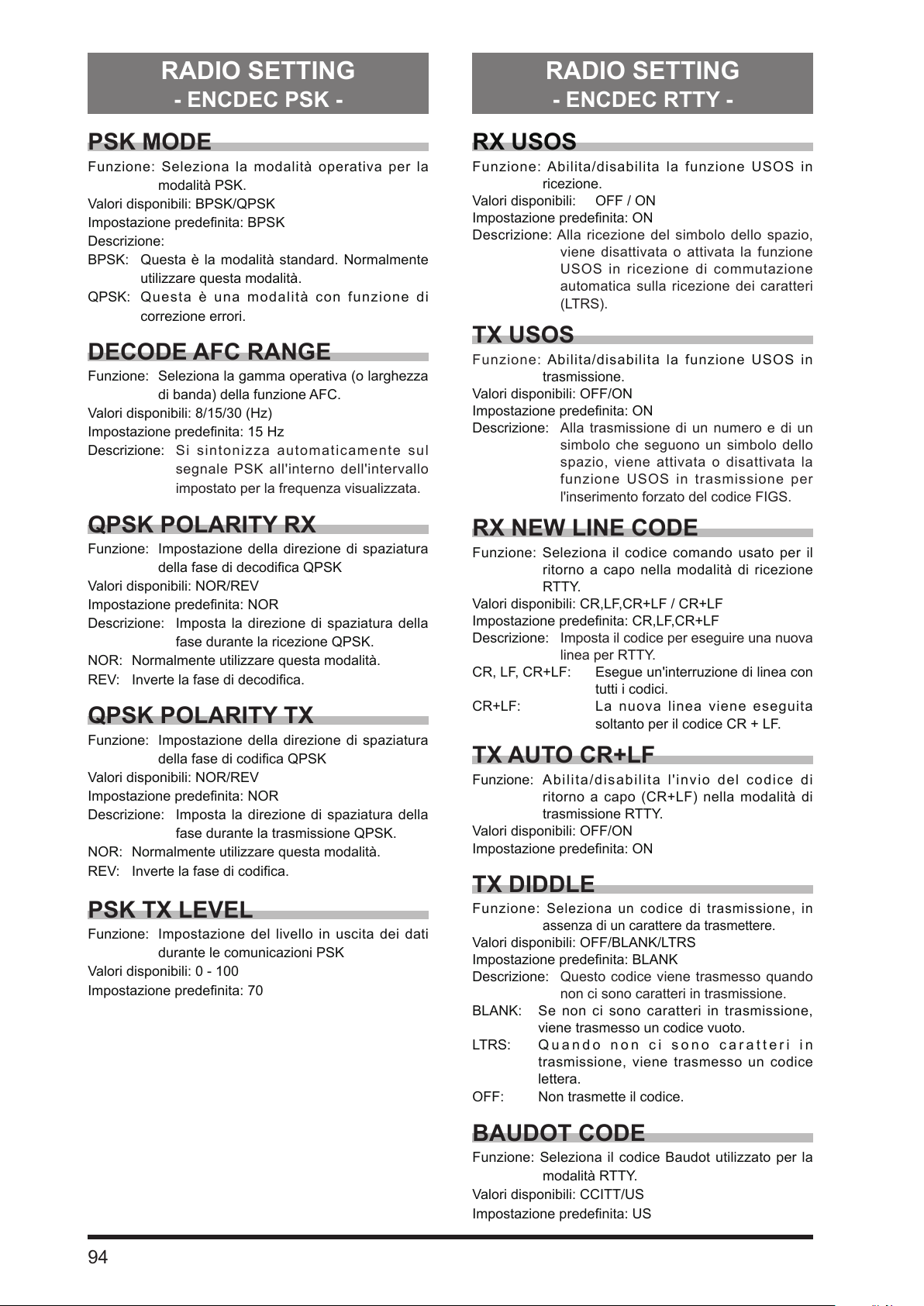

RADIO SETTING

- ENCDEC PSK -

PSK MODE

Funzione: Seleziona la modalità operativa per la

modalità PSK.

Valori disponibili: BPSK/QPSK Impostazione predenita: BPSK

Descrizione: BPSK: Questa è la modalità standard. Normalmente

utilizzare questa modalità.

QPSK: Questa è una modalità con funzione di

correzione errori.

DECODE AFC RANGE

Funzione: Seleziona la gamma operativa (o larghezza

di banda) della funzione AFC. Valori disponibili: 8/15/30 (Hz) Impostazione predenita: 15 Hz

Descrizione:

Si sintonizza automaticamente sul

segnale PSK all'interno dell'intervallo impostato per la frequenza visualizzata.

QPSK POLARITY RX

Funzione: Impostazione della direzione di spaziatura

della fase di decodica QPSK Valori disponibili: NOR/REV Impostazione predenita: NOR

Descrizione: Imposta la direzione di spaziatura della

fase durante la ricezione QPSK.

NOR: Normalmente utilizzare questa modalità. REV: Inverte la fase di decodica.

QPSK POLARITY TX

Funzione: Impostazione della direzione di spaziatura

della fase di codica QPSK Valori disponibili: NOR/REV Impostazione predenita: NOR

Descrizione: Imposta la direzione di spaziatura della

fase durante la trasmissione QPSK.

NOR: Normalmente utilizzare questa modalità. REV: Inverte la fase di codica.

PSK TX LEVEL

Funzione: Impostazione del livello in uscita dei dati

durante le comunicazioni PSK

Valori disponibili: 0 - 100 Impostazione predenita: 70

- ENCDEC RTTY -

RX USOS

Funzione: Abilita/disabilita la funzione USOS in

ricezione.

Valori disponibili: OFF / ON Impostazione predenita: ON

Descrizione:

Alla ricezione del simbolo dello spazio,

viene disattivata o attivata la funzione USOS in ricezione di commutazione automatica sulla ricezione dei caratteri

(LTRS).

TX USOS

Funzione: Abilita/disabilita la funzione USOS in

trasmissione.

Valori disponibili: OFF/ON Impostazione predenita: ON

Descrizione:

Alla trasmissione di un numero e di un simbolo che seguono un simbolo dello spazio, viene attivata o disattivata la funzione USOS in trasmissione per l'inserimento forzato del codice FIGS.

RX NEW LINE CODE

Funzione: Seleziona il codice comando usato per il

ritorno a capo nella modalità di ricezione

RTTY. Valori disponibili: CR,LF,CR+LF / CR+LF Impostazione predenita: CR,LF,CR+LF

Descrizione: Imposta il codice per eseguire una nuova

linea per RTTY.

CR, LF, CR+LF: Esegue un'interruzione di linea con

tutti i codici.

CR+LF: La nuova linea viene eseguita

soltanto per il codice CR + LF.

TX AUTO CR+LF

Funzione: Abilita/disabilita l'invio del codice di

ritorno a capo (CR+LF) nella modalità di

trasmissione RTTY. Valori disponibili: OFF/ON Impostazione predenita: ON

TX DIDDLE

Funzione:

Valori disponibili: OFF/BLANK/LTRS Impostazione predenita: BLANK

Descrizione:

BLANK: Se non ci sono caratteri in trasmissione,

LTRS: Quando non ci sono caratteri in

OFF: Non trasmette il codice.

Seleziona un codice di trasmissione, in

assenza di un carattere da trasmettere.

Questo codice viene trasmesso quando non ci sono caratteri in trasmissione.

viene trasmesso un codice vuoto.

trasmissione, viene trasmesso un codice lettera.

BAUDOT CODE

Funzione: Seleziona il codice Baudot utilizzato per la

modalità RTTY. Valori disponibili: CCITT/US Impostazione predenita: US

IMPOSTAZIONE CW

- MODE CW -

AF TREBLE GAIN

Funzione: Imposta l'entità del guadagno nella gamma

degli acuti del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma degli

acuti può essere impostato nell'intervallo compreso tra -20 e +10.

AF MIDDLE TONE GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei medi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

medi può essere impostata nell'intervallo compreso tra -20 e +10.

AF BASS GAIN

Funzione: Impostazione dell'entità del guadagno

nella gamma dei bassi del segnale audio ricevuto.

Valori disponibili: -da -20 a +10 Impostazione predenita: 0

Descrizione: L'entità del guadagno nella gamma dei

bassi può essere impostata nell'intervallo compreso tra -20 e +10.

AGC FAST DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-FAST DELAY per la

modalità CW.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 160msec

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC MID DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-MID DELAY per la

modalità CW.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 500 ms

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

AGC SLOW DELAY

Funzione: Imposta le le caratteristiche di smorzamento

della tensione AGC-SLOW DELAY per la

modalità CW.

Valori disponibili: 20 - 4000 ms Impostazione predenita: 1500msec

Descrizione: Imposta le caratteristiche di

smorzamento della tensione del controllo

automatico del guadagno (AGC) ad

intervalli di 20 ms, a partire da quando il livello del segnale in ingresso scende al di sotto del livello di rilevamento del controllo automatico del guadagno e il tempo di mantenimento è scaduto.

LCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

Valori disponibili: OFF /100 - 1000 (Hz) Impostazione predenita: 250Hz Descrizione: La frequenza di taglio può essere

basse frequenze in modalità CW.

impostata ad incrementi di 50 Hz tra 100 Hz e 1000 Hz.

LCUT SLOPE

Funzione: Imposta la curva di risposta del ltro audio

di esclusione delle basse frequenze in modalità CW.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

HCUT FREQ

Funzione: Imposta il filtro audio di esclusione delle

alte frequenze in modalità CW.

Valori disponibili: 700 - 4000 Hz/ OFF Impostazione predenita: 1200Hz Descrizione: La frequenza di taglio può essere

impostata ad incrementi di 50 Hz tra 700 Hz e 4000 Hz.

HCUT SLOPE

Funzione: Imposta la curva di risposta del filtro

audio di esclusione delle alte frequenze in modalità CW.

Valori disponibili: 6dB/oct / 18dB/oct Impostazione predenita: 18dB/oct

CW OUT LEVEL

Funzione: Imposta il livello dell'uscita del segnale CW

dalla presa RTTY/DATA. Valori disponibili: 0 - 100 Impostazione predenita: 50

CW AUTO MODE

Funzione: abilita/disabilita la manipolazione in CW in

modalità SSB.

Valori disponibili: OFF/50M (50M Hz)/ON Impostazione predenita: OFF

Descrizione: OFF: Disabilita la manipolazione in CW in modalità

SSB.

50M: Abilita la manipolazione in CW solo in modalità

SSB a 50 MHz (ma non HF).

ON: Abilita la manipolazione in CW in modalità

su tutte le bande TX.

SSB

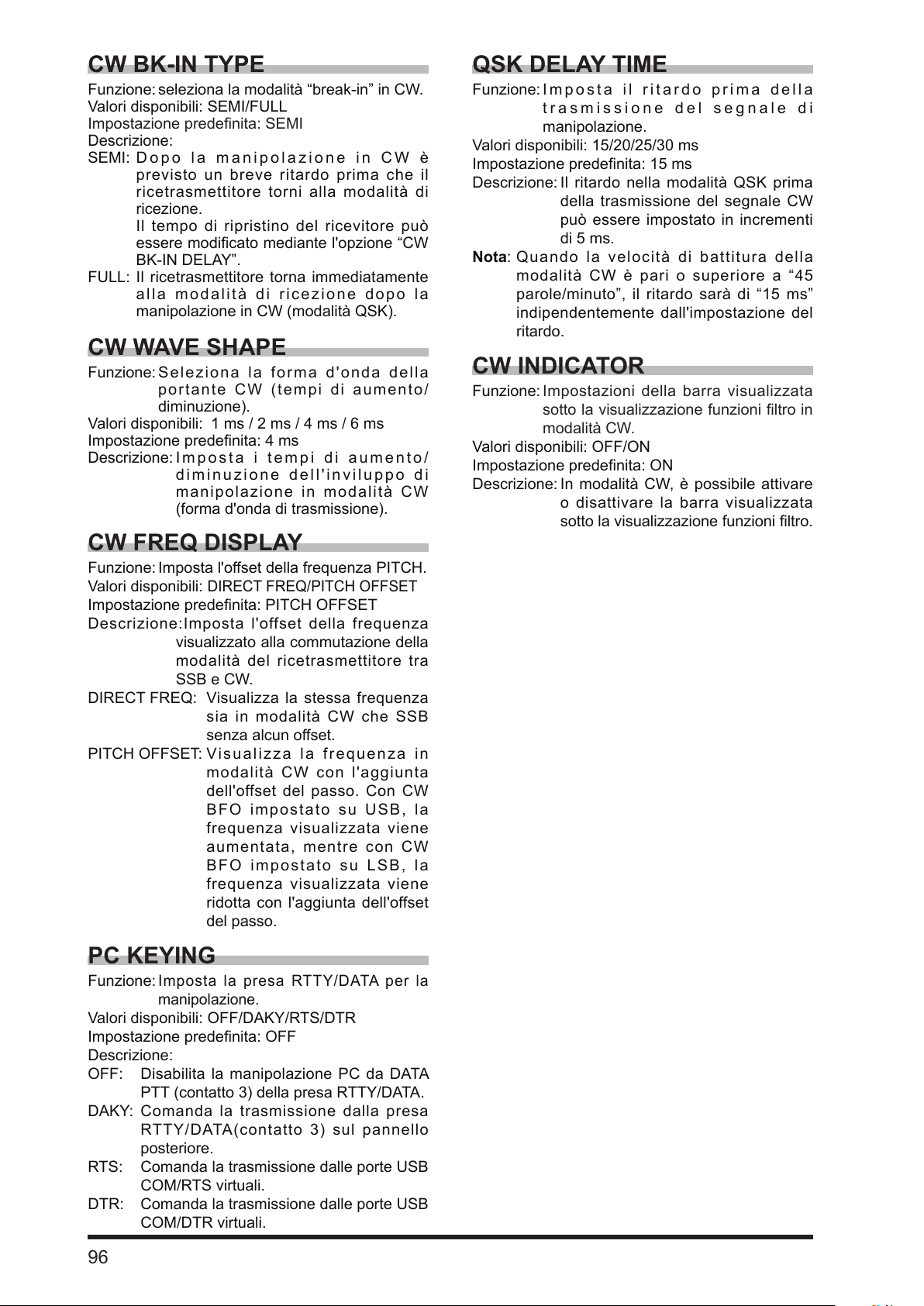

CW BK-IN TYPE

Funzione: seleziona la modalità “break-in” in CW. Valori disponibili: SEMI/FULL

Impostazione predenita: SEMI

Descrizione:

SEMI: Dopo la manipolazione in CW è

previsto un breve ritardo prima che il ricetrasmettitore torni alla modalità di ricezione.

Il tempo di ripristino del ricevitore può essere modicato mediante l'opzione “CW BK-IN DELAY”.

FULL: Il ricetrasmettitore torna immediatamente

alla modalità di ricezione dopo la

manipolazione in CW (modalità QSK).

CW WAVE SHAPE

Funzione: Seleziona la forma d'onda della

portante CW (tempi di aumento/

diminuzione). Valori disponibili: 1 ms / 2 ms / 4 ms / 6 ms Impostazione predenita: 4 ms Descrizione: Imposta i tempi di aumento/

diminuzione dell'inviluppo di manipolazione in modalità CW

(forma d'onda di trasmissione).

CW FREQ DISPLAY

Funzione: Imposta l'o󰀨set della frequenza PITCH.

Valori disponibili:

Impostazione predenita: PITCH OFFSET

Descrizione:Imposta l'offset della frequenza

DIRECT FREQ: Visualizza la stessa frequenza

PITCH OFFSET: Visualizza la frequenza in

DIRECT FREQ/PITCH OFFSET

visualizzato alla commutazione della modalità del ricetrasmettitore tra SSB e CW.

sia in modalità CW che SSB

senza alcun o󰀨set.

modalità CW con l'aggiunta dell'offset del passo. Con CW BFO impostato su USB, la frequenza visualizzata viene aumentata, mentre con CW BFO impostato su LSB, la frequenza visualizzata viene ridotta con l'aggiunta dell'offset del passo.

QSK DELAY TIME

Funzione: Imposta il ritardo prima della

trasmissione del segnale di manipolazione.

Valori disponibili: 15/20/25/30 ms Impostazione predenita: 15 ms

Descrizione: Il ritardo nella modalità QSK prima

della trasmissione del segnale CW

può essere impostato in incrementi

di 5 ms.

Nota: Quando la velocità di battitura della

modalità CW è pari o superiore a “45

parole/minuto”, il ritardo sarà di “15 ms”

indipendentemente dall'impostazione del ritardo.

CW INDICATOR

Funzione: Impostazioni della barra visualizzata

sotto la visualizzazione funzioni ltro in

modalità CW.

Valori disponibili: OFF/ON Impostazione predenita: ON

Descrizione: In modalità CW, è possibile attivare

o disattivare la barra visualizzata

sotto la visualizzazione funzioni ltro.

PC KEYING

Funzione:

Valori disponibili: OFF/DAKY/RTS/DTR Impostazione predenita: OFF

Descrizione: OFF: Disabilita la manipolazione PC da DATA

DAKY: Comanda la trasmissione dalla presa

RTS: Comanda la trasmissione dalle porte USB

DTR: Comanda la trasmissione dalle porte USB

Imposta la presa RTTY/DATA per la

manipolazione.

PTT (contatto 3) della presa RTTY/DATA.

RTTY/DATA(contatto 3) sul pannello

posteriore.

COM/RTS virtuali.

COM/DTR virtuali.

IMPOSTAZIONE CW

- KEYER -

KEYER TYPE

Funzione: Seleziona la modalità operativa

desiderata per il dispositivo collegato alla presa KEY sul pannello posteriore.

Valori disponibili: OFF/BUG/ ELEKEY-A/ELEKEY-B/

ELEKEY-Y/ACS

Impostazione predenita: ELEKEY-B

Descrizione: OFF: Disabilita la funzione del tasto

telegraco.

BUG: funziona come un “tasto BUG”. Viene

generato automaticamente solo il lato “punto” (il lato “linea” viene generato

manualmente).

ELEKEY-A: All'azionamento di entrambi i lati della

paletta viene trasmesso un elemento

codicato (“punto” o “linea”).

ELEKEY-B: Premendo entrambi i lati della

paletta si trasmette il lato “linea” correntemente generato, seguito dal

lato “punto” (o in ordine inverso).

ELEKEY-Y: Premendo entrambi i lati della

paletta si trasmette il lato “linea” correntemente generato, seguito dal

lato “punto” (o in ordine inverso).

Durante la trasmissione del lato “linea”, il primo lato “punto” trasmesso non viene memorizzato.

ACS: Funziona come il “manipolatore con

funzione di controllo automatico della spaziatura” che regola la spaziatura tra i caratteri esattamente alla stessa lunghezza di una linea (lunghezza

pari a tre punti).

KEYER DOT/DASH

Funzione: Inverte i collegamenti della presa sul

pannello frontale per la paletta CW.

Valori disponibili: NOR/REV Impostazione predenita: NOR

Descrizione:

NOR: Premendo il lato destro del tasto

telegrafico si trasmettono segnali “punto”, mentre premendo il lato sinistro del tasto

telegraco si trasmettono segnali “linea.

REV: Premendo il lato sinistro del tasto

telegrafico si trasmettono segnali “punto”, mentre premendo il lato destro del tasto

telegraco si trasmettono segnali “linea.

CW WEIGHT

Funzione: Regola la caratura CW del tasto

telegraco. Valori disponibili: 2.5 - 4.5 Impostazione predenita: 3,0 Descrizione: Imposta il rapporto punto/linea per il

manipolatore elettronico integrato.

NUMBER STYLE

Funzione: Seleziona il formato breve del numero

Contest per una numerazione Contest integrata.

Valori disponibili: 1290/AUNO/AUNT/A2NO/

A2NT/12NO/12NT

Impostazione predenita: 1290

Descrizione: Abbrevia i numeri “uno”, “due”,

“nove” e “zero” utilizzando il codice

Morse durante la trasmissione della

numerazione Contest.

1290: Non abbrevia il formato numerazione

Contest.

AUNO: Abbrevia “A” per uno, “U” per due, “N”

per nove e “O” per zero”.

AUNT: Abbrevia “A” per uno, “U” per due, “N” per

nove e “T” per zero.

A2NO: Abbrevia “A” per uno, “N” per nove e “O”

per zero. Non abbrevia il numero “due”.

A2NT: Abbrevia “A” per uno, “N” per nove e “T”

per zero. Non abbrevia il numero “due”.

12NO: Abbrevia “N” per nove e “O” per zero.

Non abbrevia i numero “uno” e “due”.

12NT: Abbrevia “N” per nove e “T” per zero”.

Non abbrevia i numero “uno” e “due”.

CONTEST NUMBER

Funzione: Inserisce il numero contest iniziale

che aumenterà/diminuirà ad ogni invio

del messaggio CW durante i QSO in Contest.

Valori disponibili: 1 - 9999 Impostazione predenita: 1

CW MEMORY 1

Funzione: Seleziona il metodo di registrazione per

la memoria tasto telegrafico contest

“CW MEMORY 1”. Valori disponibili: TEXT/MESSAGE Impostazione predenita: TEXT

Descrizione: TEXT: Utilizzare la tastiera opzionale

FH-2 oppure servirsi del pannello

a sfioramento per digitare il testo

(pagina 61).

MESSAGE: Utilizzare il tasto telegrafico per

registrare il testo nella memoria tasto

telegraco contest (pagina 59).

CW MEMORY 2

Funzione:Seleziona il metodo di registrazione per

la memoria tasto telegrafico contest

“CW MEMORY 2”. Valori disponibili: TEXT/MESSAGE Impostazione predenita: TEXT

Descrizione: TEXT: Utilizzare la tastiera opzionale

FH-2 oppure servirsi del pannello

a sfioramento per digitare il testo

(pagina 61).

MESSAGE: Utilizzare il tasto telegrafico per

registrare il testo nella memoria tasto

telegraco contest (pagina 59).

CW MEMORY 3

Funzione:Seleziona il metodo di registrazione per

la memoria tasto telegrafico contest

“CW MEMORY 3”. Valori disponibili: TEXT/MESSAGE Impostazione predenita: TEXT

Descrizione: TEXT: Utilizzare la tastiera opzionale

FH-2 oppure servirsi del pannello

a sfioramento per digitare il testo

(pagina 61).

MESSAGE: Utilizzare il tasto telegrafico per

registrare il testo nella memoria tasto

telegraco contest (pagina 59).

CW MEMORY 4

Funzione: Seleziona il metodo di registrazione

per la memoria tasto telegraco contest

“CW MEMORY 4”. Valori disponibili: TEXT/MESSAGE Impostazione predenita: TEXT

Descrizione: TEXT: Utilizzare la tastiera opzionale

FH-2 oppure servirsi del pannello

a sfioramento per digitare il testo

(pagina 61).

MESSAGE: Utilizzare il tasto telegrafico per

registrare il testo nella memoria tasto

telegraco contest (pagina 59).

CW SETTING

- DECODE CW -

CW DECODE BW

Funzione: Seleziona la larghezza di banda della

funzione AFC.

Valori disponibili: 25 / 50 / 100 / 250 (Hz) Impostazione predenita: 100Hz

CW MEMORY 5

Funzione: Seleziona il metodo di registrazione

per la memoria tasto telegraco contest

“CW MEMORY 5”. Valori disponibili: TEXT/MESSAGE Impostazione predenita: TEXT

Descrizione: TEXT: Utilizzare la tastiera opzionale

FH-2 oppure servirsi del pannello

a sfioramento per digitare il testo

(pagina 61).

MESSAGE: Utilizzare il tasto telegrafico per

registrare il testo nella memoria tasto

telegraco contest (pagina 59).

REPEAT INTERVAL

Funzione: Imposta l'intervallo tra ciascuna

ripetizione del messaggio in modalità

radiofaro.

Valori disponibili: 1 - 60 (s) Impostazione predenita: 5 s

Descrizione: Impostare l'intervallo di trasmissione

del codice CW registrato nella

memoria tasto telegrafico contest come un messaggio in modalità radiofaro.

Sulla schermata “CW MESSAGE

MEMORY”, tenere premuto il

numero registrato con il codice da trasmettere. Il messaggio in codice

Morse CW verrà trasmesso agli

intervalli prestabiliti.

YAESU FTDX-10 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Indice

Descrizione generale

Precauzioni di sicurezza

Accessori e Opzioni

Accessori in dotazione

Opzioni disponibili

Installazione e connessioni

Considerazioni sulle antenne

Collegamenti antenna

Collegamenti cavo di alimentazione

Collegamenti del display

Collegamento per funzionamento remoto (unità LAN “SCU-LAN10”)

Pannello posteriore

SSM-75E Interruttori sul microfono

Segnalazioni display

• Immissione frequenza da tastiera

• Disattivazione del display dell'analizzatore di spettro

• AGC (controllo automatico di guadagno)

• CENTER/CURSOR/FIX

• CENTRALE

• CURSOR

• 3DSS

• SPEED

LEVEL

PEAK

• MARKER

• Regolazione contrasto

• Regolazione della luminosità (DIMMER)

• COLOR

Altre impostazioni del display

• Screensaver

Indicatori a LED

• Regolazione della luminosità dell'indicatore a LED

Comandi e interruttori su pannello frontale

• Regolazione attenuazione della rumorosità

• Regolazione del livello DNR

• Registrazione nei canali QMB

• Richiamo dei canali QMB

• Spostamento della frequenza con la frequenza di ricezione di regolazione

• Modalità di assegnazione delle funzioni

• Funzione "Quick Split

• Regolazione del GUADAGNO del ltro CONTOUR

Comunicazione vocali (SSB e AM)

Nella trasmissione nelle modalità SSB o AM

Processore del parlato

Comando potenza d'uscita RF

MONI (Monitor)

Equalizzatore microfonico parametrico

Memoria vocale

• Registrazione in memoria della propria voce

• Controllo della registrazione

Registrazione del segnale audio ricevuto

• Riproduzione del contenuto registrato

• Cancellazione del contenuto registrato

Filtro audio regolabile

Uso dell'accordatore automatico d'antenna

Funzionamento in CW

• Impostazione del tempo di ritardo CW

Battimento zero in CW

• Impostazione della caratura tasto Rapporto (punto/linea)

Selezione del modo operativo della tastiera

• Memoria messaggi

• Registrazione di un messaggio in memoria

• Programmazione della memoria messaggi

(tramite tasto a palette)

• Controllo del contenuto della memoria CW

• Registrazione nella memoria testo

• Programmazione messaggio testo

• Controllo del contenuto della memoria CW

Funzionamento modalità FM

Funzionamento con ripetitori

Funzione RTTY (FSK)

Collegamento ad un PC

Collegamento al terminale (TU)

Memoria testo RTTY

• Inserimento testo
