Xerox WORKCENTRE C2424 User Manual

Copieur-imprimante WorkCentre® C2424

Impression

Ce chapitre contient :

■ « Impression de base », page 5-2

■ « Polices d’impression », page 5-3

■ « Réglage des options d’impression », page 5-6

■ « Impression recto-verso automatique », page 5-12

■ « Transparents », page 5-14

■ « Enveloppes », page 5-18

■ « Etiquettes, cartes de visite et cartes d’index », page 5-23

■ « Papier spécial », page 5-29

■ « Papier de format personnalisé », page 5-51

■ « Options avancées », page 5-54

5-1

Impression de base

Cette section aborde notamment les aspects suivants :

■ « Vue d’ensemble des principales étapes », page 5-2

■ « Facteurs ayant une incidence sur les performances d’impression », page 5-2

Vue d’ensemble des principales étapes

Pour imprimer des travaux, procédez comme suit :

1. Chargez du papier dans le bac. Pour plus d’informations sur le chargement des bacs,

reportez-vous au chapitre Chargement des supports de ce guide, ou consultez la section

Pour commencer/Chargement de support sur le CD-ROM Documentation utilisateur.

2. Si le panneau de commande vous y invite, confirmez le type et le format de papier ou

modifiez ces informations le cas échéant.

3. Dans l’application, ouvrez la boîte de dialogue Imprimer.

4. Si vous le souhaitez, sélectionnez des options d’impression dans le pilote d’imprimante.

■ Pour plus d’informations sur la façon d’accéder et d’utiliser le pilote, reportez-vous

à la section « Obtention du pilote d’imprimante », page 5-6.

■ Pour plus d’informations sur la spécification des options d’impression, reportez-vous

à la section « Réglage des options d’impression », page 5-6.

5. Envoyez le travail à l’imprimante à partir de la boîte de dialogue Imprimer de

l’application.

Facteurs ayant une incidence sur les performances d’impression

Plusieurs facteurs ont une incidence sur les travaux d’impression. Ces facteurs incluent notamment la vitesse d’impression (exprimée en nombre de pages par minute), le support

utilisé, le temps de téléchargement et le temps de traitement par le système.

Le temps de téléchargement depuis l’ordinateur et le temps de traitement par le système varient en fonction de plusieurs facteurs :

■ Mémoire du système

■ Type de connexion (réseau ou USB)

■ Système d’exploitation réseau

■ Configuration du système

■ Taille de fichier et type de graphique

■ Vitesse de l’ordinateur

Remarque

Une augmentation de la capacité de mémoire du système (RAM) peut améliorer plusieurs fonctions de l’imprimante, mais n’augmente pas le nombre de pages par minute produites par le système.

Copieur-imprimante WorkCentre® C2424

5-2

Polices d’impression

Cette section aborde notamment les aspects suivants :

■ « Types de police », page 5-3

■ « Affichage de la liste des polices du système disponibles pour l’impression », page 5-3

■ « Impression de la liste des polices du système », page 5-4

■ « Polices téléchargeables », page 5-5

Types de police

Votre système utilise les types de police suivants pour l’impression :

■ Les polices PostScript et PCL résidentes de l’imprimante, toujours disponibles

pour l’impression

■ Les Polices téléchargées dans la mémoire du système

■ Les Polices téléchargées avec le travail d’impression depuis l’application

Le logiciel ATM (Adobe Type Manager) permet à l’ordinateur d’afficher ces polices sur l’écran de l’ordinateur tel qu’elles apparaissent dans vos impressions.

Si ATM n’est pas installé sur l’ordinateur :

1. Installez-le à partir du CD-ROM du logiciel WorkCentre C2424.

2. Installez les polices écran du système correspondant à votre ordinateur à partir du

dossier ATM.

Affichage de la liste des polices du système disponibles pour l’impression

Pour afficher la liste des polices PCL ou PostScript disponibles, utilisez CentreWare IS :

1. Lancez votre navigateur Web.

2. Entrez l’adresse IP du système dans le champ Adresse du navigateur

(http://xxx.xxx.xxx.xxx).

3. Cliquez sur le bouton Propriétés.

4. Cliquez sur le dossier Serveur Web dans la barre latérale gauche, puis cliquez sur

Fichiers de polices.

Copieur-imprimante WorkCentre® C2424

5-3

Polices d’impression

Impression de la liste des polices du système

Pour imprimer la liste des polices PostScript ou PCL disponibles, utilisez :

■ le panneau de commande,

■ CentreWare IS, ou

■ le pilote d’imprimante.

Utilisation du panneau de commande

Pour imprimer une liste de polices PCL ou de polices PostScript et des échantillons à partir du panneau de commande :

1. Appuyez sur le bouton Configuration machine.

2. Dans le menu, sélectionnez Informations, puis appuyez sur le bouton Entrer.

3. Sélectionnez Pages d’informations, puis appuyez sur le bouton Entrer.

4. Sélectionnez Polices PCL ou Polices PostScript, puis appuyez sur le bouton Entrer

pour lancer l’impression.

Utilisation de CentreWare IS

Pour imprimer la liste des polices PostScript ou PCL à partir de CentreWare IS :

1. Lancez votre navigateur Web.

2. Entrez l’adresse IP du système dans le champ Adresse du navigateur

(http://xxx.xxx.xxx.xxx).

3. Cliquez sur le bouton Imprimer.

4. Sélectionnez la liste de polices appropriée.

5. Cliquez sur le bouton Imprimer.

Utilisation d’un pilote d’imprimante Windows

Pour imprimer la liste des polices PostScript ou PCL à partir de votre pilote d’imprimante :

1. Dans le menu Démarrer, sélectionnez Paramètres, puis Imprimantes.

2. Cliquez avec le bouton droit sur le système WorkCentre C2424, puis sélectionnez

Propriétés.

3. Cliquez sur l’onglet Dépannage.

4. Dans la liste déroulante Pages d’informations de l’imprimante, sélectionnez Liste des

polices PostScript ou Liste des polices PCL.

5. Cliquez sur le bouton Imprimer.

Copieur-imprimante WorkCentre® C2424

5-4

Polices d’impression

Polices téléchargeables

En complément des polices résidentes (toujours disponibles pour l’impression), des polices téléchargeables peuvent être envoyées depuis votre ordinateur et stockées dans la mémoire ou le disque dur du système.

Remarque

Si vous mettez le système hors tension, les polices que vous avez téléchargées en mémoire sont supprimées. Vous devez les retélécharger à la mise sous tension du système.

Avant l’impression, vérifiez que les polices spécifiées dans votre document sont installées dans le système ou que leur téléchargement est prévu. Si votre document comporte une police actuellement absente dans le système, ou n’étant pas téléchargée avec votre travail d’impression, une autre police sera utilisée.

Le système accepte les polices téléchargeables suivantes pour l’impression :

■ PCL

■ Type 1

■ Type 3

■ TrueType (variable à n’importe quelle taille en points ; présente un aspect similaire à

l’écran et sur la copie imprimée).

Téléchargement de polices à partir de l’utilitaire de gestion de polices de CentreWare

L’utilitaire de gestion de polices de CentreWare est une application Windows et Macintosh permettant de gérer les polices, les macros et les formulaires sur le disque dur d’une imprimante. Le téléchargement de polices vers une imprimante peut améliorer les performances d’impression et réduire le trafic réseau. Vous pouvez répertorier, imprimer et télécharger les polices PostScript et PCL à l’aide de l’utilitaire de gestion de polices.

Pour télécharger l’utilitaire de gestion des polices, accédez à l’adresse www.xerox.com/office/

drivers et effectuez une recherche par mot-clé à l’aide du mot FMU.

Copieur-imprimante WorkCentre® C2424

5-5

Réglage des options d’impression

Cette section aborde notamment les aspects suivants :

■ « Obtention du pilote d’imprimante », page 5-6

■ « Configuration du bac d’impression par défaut », page 5-7

■ « Sélection des préférences d’impression (Windows) », page 5-8

■ « Sélection des options d’impression pour un travail individuel (Windows) », page 5-8

■ « Sélection des options d’impression pour un travail individuel (Macintosh) », page 5-10

Pour plus d’informations sur les options d’impression spéciales, reportez-vous à la section « Options avancées », page 5-54.

Obtention du pilote d’imprimante

Pour accéder aux options spéciales d’impression, utilisez un pilote d’imprimante Xerox.

Xerox propose des pilotes pour divers langages de description de page et systèmes d’exploitation. Les pilotes d’imprimante suivants sont disponibles :

Pilote d’imprimante Source* Description

Pilote PostScript Windows CD-ROM et

Web

Pilote PCL Web

seulement

Pilote d’imprimante Xerox Walk-Up (Windows)

Pilote Macintosh OS CD-ROM et

Pilote UNIX (Linux, Solaris) Web

Web seulement

Web

seulement

Le pilote PostScript est recommandé pour tirer pleinement parti des fonctions personnalisées du système et du véritable langage Adobe® PostScript®. (Pilote d’imprimante par défaut)

Le pilote PCL peut être utilisé pour les applications nécessitant PCL.

NoteNoteRemarque

Pour Windows 2000 et Windows XP seulement.

Ce pilote permet l’impression depuis un PC sur n’importe quelle imprimante Xerox PostScript. Cette fonctionnalité est particulièrement utile pour les professionnels qui se déplacent fréquemment et doivent accéder à différentes imprimantes.

Ce pilote permet l’impression depuis un Macintosh OS 9.x ou OS X (version 10.1 ou ultérieure).

Ce pilote permet l’impression depuis un système d’exploitation UNIX.

Certains pilotes se trouvent sur le CD-ROM du logiciel WorkCentre C2424 livré avec votre système. La totalité des pilotes d’imprimante est disponible sur le Web à l’adresse suivante

www.xerox.com/office/drivers

Copieur-imprimante WorkCentre® C2424

5-6

Réglage des options d’impression

Configuration du bac d’impression par défaut

Pour sélectionner le bac par défaut pour l’impression, utilisez :

■ Le panneau de commande, ou

■ CentreWare IS

Remarque

Le pilote d’imprimante annule les paramètres définis à l’aide du panneau de commande et de CentreWare IS.

Utilisation du panneau de commande

Pour sélectionner le bac par défaut pour l’impression :

1. Sur le panneau de commande, appuyez sur le bouton Configuration machine.

2. Dans le menu, sélectionnez Configuration par défaut du travail, puis appuyez

sur le bouton Entrer.

3. Sélectionnez Imprimer la configuration par défaut, puis appuyez sur le

bouton Entrer.

4. Sélectionnez Configuration de la gestion du papier, puis appuyez sur le

bouton Entrer.

5. Sélectionnez Source du papier, puis appuyez sur le bouton Entrer.

6. Sélectionnez le bac désiré ou choisissez Sélection auto.

7. Appuyez sur le bouton Entrer pour enregistrer les modifications.

Utilisation de CentreWare IS

Pour sélectionner le bac par défaut pour l’impression :

1. Lancez votre navigateur Web.

2. Entrez l’adresse IP du système dans le champ Adresse du navigateur

(http://xxx.xxx.xxx.xxx).

3. Cliquez sur Propriétés.

4. Cliquez sur le dossier Général dans la barre latérale gauche, puis cliquez sur Valeurs par

défaut de l’imprimante.

5. Sélectionnez Paramètres du mode d’impression, puis sélectionnez le bac dans la liste

déroulante Source du papier.

6. Cliquez sur Enregistrer les modifications au bas de l’écran.

Copieur-imprimante WorkCentre® C2424

5-7

Réglage des options d’impression

Sélection des préférences d’impression (Windows)

Les préférences d’imprimante contrôlent l’ensemble de vos travaux, sauf si vous les remplacez spécifiquement pour votre travail. Par exemple, si vous souhaitez utiliser une impression recto-verso automatique pour la plupart des travaux, activez cette option dans les paramètres de l’imprimante.

1. Dans le menu Démarrer, cliquez sur Paramètres, puis sur Imprimantes.

2. Dans le dossier Imprimantes, cliquez avec le bouton droit de la souris sur l’icône de

votre imprimante.

3. Dans le menu contextuel, sélectionnez Préférences de l’imprimante ou Propriétés.

4. Effectuez des choix dans les onglets du pilote. Reportez-vous au tableau

« Options d’impression pour les systèmes d’exploitation Windows » pour les options d’impression spécifiques.

5. Cliquez sur le bouton OK pour enregistrer vos choix.

Remarque

Pour plus d’informations sur les options du pilote d’imprimante Windows, cliquez sur le bouton Aide dans l’onglet du pilote d’imprimante pour afficher l’aide en ligne.

Sélection des options d’impression pour un travail individuel (Windows)

Si vous souhaitez utiliser des options d’impression spéciales pour un travail particulier, changez les paramètres de pilote avant d’envoyer le travail à l’imprimante. Par exemple, si vous souhaitez utiliser le mode de qualité d’impression Haute résolution/Photo pour un graphique particulier, sélectionnez ce paramètre dans le pilote avant d’imprimer le travail.

1. Le document ou le graphique désiré étant ouvert dans votre application, accédez à la boîte

de dialogue Imprimer.

2. Sélectionnez l’Copieur-imprimante WorkCentre C2424 et cliquez sur le bouton

Propriétés pour ouvrir le pilote de l’imprimante.

3. Effectuez des choix dans les onglets du pilote. Pour les options d’impression spécifiques,

reportez-vous au tableau suivant.

4. Cliquez sur le bouton OK pour enregistrer vos choix.

5. Imprimez le travail.

Remarque

Pour plus d’informations sur les options du pilote d’imprimante Windows, cliquez sur le bouton Aide dans l’onglet du pilote d’imprimante pour afficher l’aide en ligne.

Copieur-imprimante WorkCentre® C2424

5-8

Options d’impression pour les systèmes d’exploitation Windows

Système d’exploitation

Windows 2000,

Onglet du pilote Options d’impression

Onglet Disposition Windows XP ou Windows Server 2003

Onglet Papier/Qualité

Onglet Options

de sortie

Onglet TekColor

Windows NT Onglet Mise en page

Onglet Papier/Qualité

■ Orientation

■ Impression recto-verso

■ Pages par feuille

■ Type de papier, Format de papier,

Sélection du bac

■ Pages de couverture

■ Qualité d’impression

■ Pages de séparation

■ Impression sécurisée, Impression

d’épreuves et Impression enregistrée

■ Fin de travail (notification)

■ Correction des couleurs

■ Noir et blanc (conversion)

■ Orientation

■ Impression recto-verso

■ Type de papier, Format de papier,

Sélection du bac

■ Pages de couverture

■ Qualité d’impression

Windows 98 ou Windows Me

Onglet Options

de sortie

Onglet TekColor

Onglet Configuration

Onglet Options

de sortie

Onglet TekColor

■ Pages de séparation

■ Impression sécurisée, Impression

d’épreuves et Impression enregistrée

■ Correction des couleurs

■ Noir et blanc (conversion)

■ Type de papier, Format de papier,

Sélection du bac

■ Orientation

■ Impression recto-verso

■ Qualité d’impression

■ Fin de travail (notification)

■ Pages de séparation

■ Pages de couverture

■ Impression sécurisée, Impression

d’épreuves et Impression enregistrée

■ Correction des couleurs

■ Noir et blanc (conversion)

Copieur-imprimante WorkCentre® C2424

5-9

Sélection des options d’impression pour un travail individuel (Macintosh)

Pour sélectionner les paramètres d’impression d’un travail particulier, changez les paramètres du pilote avant d’envoyer le travail à l’imprimante.

1. Le document étant ouvert dans votre application, cliquez sur Fichier, puis sur Imprimer.

2. Sélectionnez les options d’impression désirées dans les menus et les listes déroulantes affichés.

Remarque

Dans Macintosh OS X, cliquez sur Enregistrer les valeurs prédéfinies dans le menu Imprimer pour enregistrer les paramètres d’imprimantes actuels. Vous pouvez créer

plusieurs ensembles de valeurs prédéfinies et enregistrer chacun sous un nom distinctif avec des paramètres d’imprimante particuliers. Pour imprimer des travaux en utilisant des paramètres d’imprimante spécifiques, cliquez sur l’ensemble de valeurs prédéfinies enregistré applicable dans la liste Valeurs prédéfinies.

3. Cliquez sur Imprimer pour imprimer le travail.

Pour les options d’impression spécifiques, reportez-vous au tableau suivant. Pour plus d’informations, reportez-vous à la section « Options avancées », page 5-54.

Paramètres du pilote PostScript Macintosh

Système d’exploitation

Mac OS X, version 10.1 ou ultérieure

Titre de la liste déroulante du pilote

Copies & Pages

Disposition

Options de sortie

Caractéristiques de l’imprimante

Qualité d’image

Manipulation des erreurs

Alimentation papier

Options d’impression

■ Copies

■ Pages

■ Pages par feuille

■ Orientation

■ Bordure

■ Imprimer dans un fichier

■ Format

■ Source de la page de séparation

■ Page de séparation (Activé/Désactivé)

■ Ensemble des fonctions

■ Qualité d’impression

■ Erreurs PostScript

■ Changement de bac

■ Toutes les pages depuis

■ Première page depuis

■ Restantes depuis

Récapitulatif Récapitulatif de tous les paramètres

du pilote d’imprimante

Copieur-imprimante WorkCentre® C2424

5-10

Paramètres du pilote PostScript Macintosh (suite)

Système d’exploitation

Titre de la liste déroulante du pilote

Options d’impression

Mac OS 9.x Général ■ Copies

■ Pages

■ Source de papier

Impression en arrièreplan

Correspondance des couleurs

Page de couverture

Paramètres des polices

Consignation des travaux dans un journal

Disposition

■ Imprimer dans

■ Heure d’impression

■ Couleur d’impression

■ Intention

■ Profil de l’imprimante

■ Imprimer la page de couverture

■ Source de papier de la page de couverture

■ Documentation sur les polices

■ Téléchargement de polices

■ En présence d’une erreur PostScript

■ Documentation sur les travaux

■ Dossier de documentation sur les travaux

■ Pages par feuille

■ Bordure

■ Impression recto-verso

Imprimer dans un fichier

Qualité d’impression

Type de travail

Options avancées 1

Options avancées 2

■ Format

■ Niveau PostScript

■ Format des données

■ Inclusion des polices

■ 600 x 600 ppp

■ Véritable 1200 x 1200 ppp

■ Lissage d’image

■ Normal

■ Impression d’épreuves

■ Impression enregistrée

■ Impression sécurisée

■ Destination du papier

■ Types de papier

■ Décaler les jeux assemblés

■ Impression bord à bord

■ Stratégie de non-correspondance

de support

■ Source de la page de séparation

■ Page de séparation

■ Source du papier de la dernière page

■ Mode brouillon

Copieur-imprimante WorkCentre® C2424

5-11

Impression recto-verso automatique

Cette section aborde notamment les aspects suivants :

■ « Instructions », page 5-12

■ « Reliure », page 5-12

■ « Vue d’ensemble des étapes de l’impression recto-verso », page 5-13

■ « Sélection de l’impression recto-verso dans le pilote », page 5-13

Instructions

Avant d’imprimer un document recto-verso, vérifiez que le papier utilisé répond aux exigences suivantes :

Type/format/poids Bac

Papier ordinaire

Letter, A4, Legal, Executive, A5, Statement, US Folio, B5 ISO, B5 JIS

60 à 120 g/m

Cartes postales Xerox Phaser

Brochures à trois volets Xerox Phaser

Papier glacé professionnel à encre solide Xerox Phaser

Papier de format personnalisé

largeur : 140 à 216 mm, hauteur : 210 à 356 mm

60 à 120 g/m

(Commercial de 16 à 32 livres) (Couverture de 22 à 45 livres)

Tous les bacs

Bac 1

Reliure

Lorsque vous utilisez le pilote d’imprimante pour sélectionner une impression recto-verso, sélectionnez également la reliure, qui détermine la façon dont les pages tournent. Le résultat dépend de l’orientation (portrait ou paysage) des images sur la page, tel qu’indiqué dans le tableau suivant.

Portrait Reliure bord latéral Retourner sur les bords longs

Portrait Reliure bord supérieur Retourner sur les bords courts

Paysage Reliure bord latéral Retourner sur les bords courts

Paysage Reliure bord supérieur Retourner sur les bords longs

Copieur-imprimante WorkCentre® C2424

5-12

Impression recto-verso automatique

Vue d’ensemble des étapes de l’impression recto-verso

Pour sélectionner automatiquement l’impression recto-verso :

1. Insérez du papier dans le bac. Pour plus d’informations, reportez-vous au chapitre

Chargement des supports de ce guide, ou consultez la section Pour commencer/ Chargement de support sur le CD-ROM Documentation utilisateur.

■ Bac 1 : Insérez le recto face vers le haut en plaçant le bas de la page contre

les rouleaux.

■ Bacs 2, 3 ou 4 : Insérez le recto face ver le bas en plaçant le haut de la page

vers le fond du bac.

2. Dans le pilote d’imprimante, sélectionnez l’impression en mode recto-verso.

L’emplacement des sélections dépend du système d’exploitation de l’ordinateur.

3. Cliquez sur OK pour accepter les paramètres du pilote de l’imprimante, puis cliquez

sur OK pour imprimer.

Sélection de l’impression recto-verso dans le pilote

Pour sélectionner l’impression recto-verso automatique dans un pilote pris en charge :

■ Pilote PostScript Windows 98, Windows Me :

Dans l’onglet Configuration, sous Mise en page, sélectionnez Imprimer sur deux côtés. Si vous le souhaitez, vous pouvez également sélectionner Reliure bord supérieur.

■ Pilote PostScript Windows 2000, Windows XP, Windows Server 2003 :

Dans l’onglet Disposition, sous Imprimer sur deux côtés (recto-verso), sélectionnez Retourner sur les bords longs ou Retourner sur les bords courts en fonction de la

reliure souhaitée pour la sortie.

■ Pilote PostScript Windows NT :

Dans l’onglet Mise en page, sous Imprimer sur deux côtés (recto-verso), sélectionnez Retourner sur les bords longs ou Retourner sur les bords courts en fonction de la

reliure souhaitée pour la sortie.

■ Pilote Mac OS 9 :

Dans la boîte de dialogue Imprimer, sélectionnez Disposition dans la liste déroulante, sélectionnez Imprimer sur deux côtés, puis cliquez sur l’icône de la reliure correspondant au bord choisi.

■ Pilote Mac OS X (version 10.1 et version ultérieure) :

Dans la boîte de dialogue Imprimer, sélectionnez Impression recto-verso dans la liste déroulante, sélectionnez Imprimer sur deux côtés, puis cliquez sur l’icône de la reliure correspondant au bord choisi.

Copieur-imprimante WorkCentre® C2424

5-13

Transparents

Cette section aborde notamment les aspects suivants :

■ « Instructions », page 5-14

■ « Impression de transparents à partir du bac 1 », page 5-15

■ « Impression de transparents à partir du bac 2, 3 ou 4 », page 5-16

Vous pouvez imprimer des transparents à partir de n’importe quel bac. Il est impossible de les imprimer recto-verso.

Des vidéos présentent les procédures d’impression de transparents. Ces vidéos se trouvent sur le CD-ROM Documentation utilisateur et à l’adresse Web

www.xerox.com/office/c2424support

Pour un résultat optimal, utilisez uniquement les transparents Xerox spécifiés pour votre Copieur-imprimante WorkCentre C2424.

Pour commander du papier, des transparents ou des supports spéciaux, contactez votre revendeur local ou accédez à la page Web www.xerox.com/office/supplies

Instructions

■ Retirez tout le papier avant de charger les transparents dans le bac.

■ Ne chargez pas de transparents au-dessus de la ligne de remplissage pour éviter

les bourrages.

■ Manipulez les transparents des deux mains et par les bords pour éviter les traces

de doigts et les pliures pouvant nuire à la qualité de l’impression.

■ Veillez à changer le type de papier en sélectionnant Transparents sur le panneau

de commande.

■ N’utilisez pas de transparents avec bandes latérales.

Copieur-imprimante WorkCentre® C2424

5-14

Impression de transparents à partir du bac 1

1. Insérez des transparents dans le bac 1.

Remarque

Ne chargez pas de transparents au-dessus de la ligne de remplissage.

Transparents

2424-0

2. Réglez les guides papier pour qu’ils reposent contre les transparents.

2424-041

3. Sur le panneau de commande : a. Sélectionnez Modifier, puis appuyez sur le bouton Entrer.

b. Sélectionnez le format des transparents, puis appuyez sur le bouton Entrer. c. Sélectionnez le type de papier Transparent, puis appuyez sur le bouton Entrer

pour enregistrer votre sélection.

4. Dans le pilote de l’imprimante, sélectionnez le type de papier Transparent ou la source

de papier Bac 1.

Copieur-imprimante WorkCentre® C2424

5-15

Impression de transparents à partir du bac 2, 3 ou 4

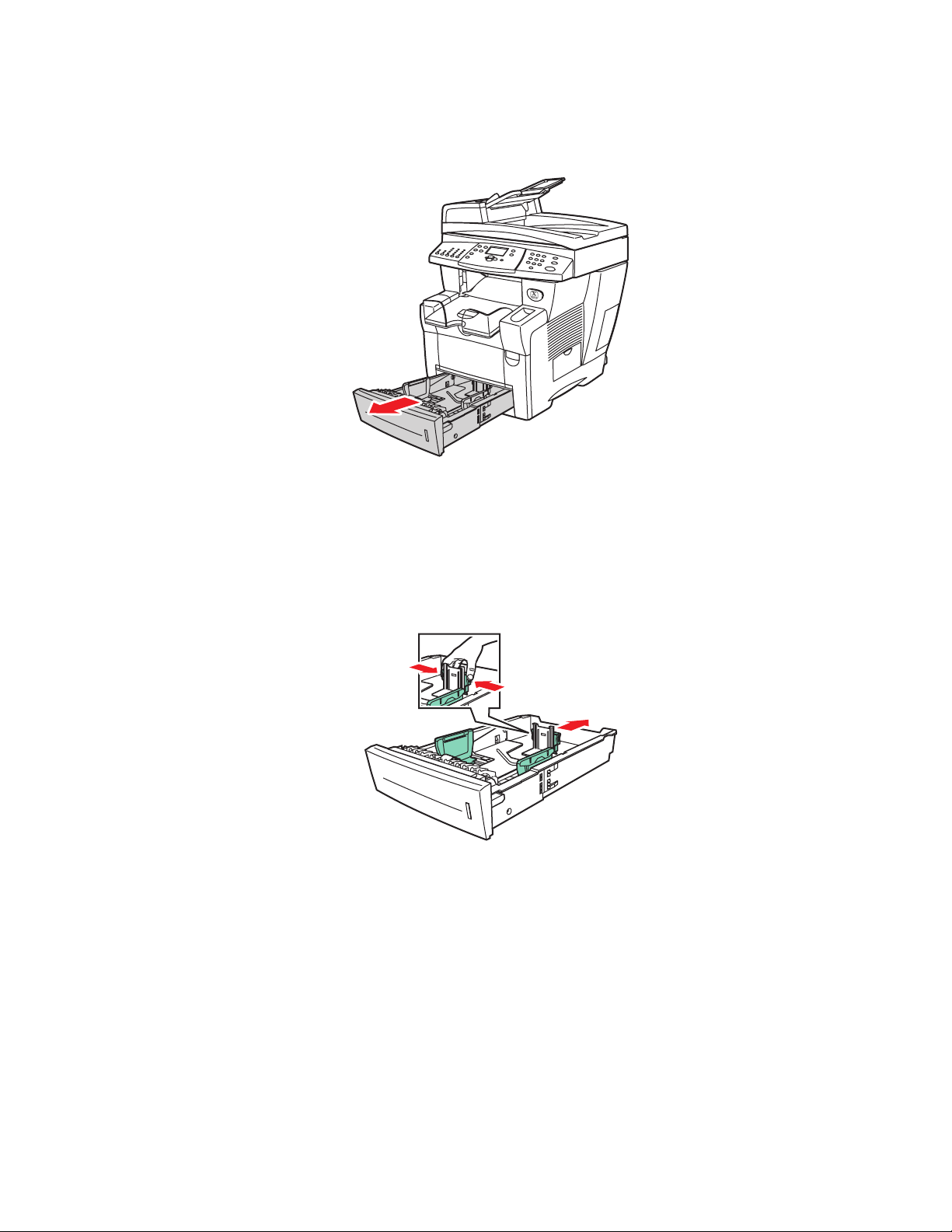

1. Retirez complètement le bac du système.

2424-0

2. Réglez les guides papier de largeur et de longueur pour les adapter au format

des transparents.

■ Appuyez sur les côtés du guide de longueur et faites-le glisser jusqu’à ce que

sa flèche corresponde au format de transparent approprié et qu’il s’enclenche.

■ Faites glisser les guides latéraux jusqu’à ce que leurs flèches correspondent

au format de transparent approprié et qu’ils s’enclenchent.

Transparents

2424-094

Remarque

Une fois les guides papier correctement réglés, il peut rester un petit espace entre eux et le papier.

Copieur-imprimante WorkCentre® C2424

5-16

Transparents

3. Insérez des transparents dans le bac.

2424-097

Remarque

Ne chargez pas de transparents au-dessus de la ligne de remplissage du bac.

4. Insérez le bac dans la fente de bac et poussez-le à fond vers l’arrière du système.

2424-004

5. Sur le panneau de commande : a. Appuyez sur le bouton Impression. b. Sélectionnez Papiers et consommables, puis appuyez sur le bouton Entrer. c. Sélectionnez Bac 2, 3 ou 4 ou Type de papier, puis appuyez sur le bouton Entrer. d. Sélectionnez Transparent, puis appuyez sur le bouton Entrer. e. Appuyez sur Entrer pour enregistrer votre choix.

6. Dans le pilote de l’imprimante, sélectionnez le type de papier Transparent ou le bac

approprié comme source de papier.

Copieur-imprimante WorkCentre® C2424

5-17

Enveloppes

Cette section aborde notamment les aspects suivants :

■ « Instructions », page 5-18

■ « Impression d’enveloppes à partir du bac 1 », page 5-20

■ « Impression d’enveloppes à partir du bac 2, 3 ou 4 », page 5-21

Des vidéos présentent les procédures de chargement des enveloppes. Ces vidéos se trouvent sur le CD-ROM Documentation utilisateur et à l’adresse Web www.xerox.com/office/c2424support.

Instructions

Les enveloppes suivantes peuvent être imprimées à partir de n’importe quel bac :

■ #10 Commercial (4,12 x 9,5 po.)

■ DL (110 x 220 mm)

■ C5 (162 x 229 mm)

Enveloppes

Les enveloppes suivantes doivent être imprimées à partir du bac 1 :

■ #5 ½ Baronial (4,375 x 5,75 po.)

■ #6 ¾ Commercial (3,625 x 6,5 po.)

■ Monarch (3,87 x 7,5 po.)

■ #6 ½ Brochure (6 x 9 po.)

■ Lee (5,25 x 7,25 po.)

Copieur-imprimante WorkCentre® C2424

5-18

Enveloppes

Les résultats d’impression d’enveloppes sont largement tributaires de la qualité et de la fabrication des enveloppes. Respectez les instructions suivantes lors de l’impression d’enveloppes :

■ Toutes les enveloppes ne doivent être imprimées qu’en mode recto.

■ Utilisez uniquement des enveloppes papier.

■ N’utilisez pas d’enveloppes à fenêtre, à fermoir métallique ou à bande autocollante.

■ Lors de l’impression d’enveloppes, celles-ci peuvent se froisser ou se plier.

Remarque

Les enveloppes à joint latéral, à rabat en haut ou munies de rabats plats risquent d’entraîner un bourrage papier.

Pris en charge Non pris en charge

Stockage des enveloppes

■ Maintenez une température et une humidité relative constantes.

■ Conservez les enveloppes non utilisées dans leur emballage afin d’éviter que l’humidité ou

la sécheresse ne modifie la qualité d’impression ou n’entraîne un froissement du support. Une humidité excessive pourrait provoquer la fermeture des enveloppes avant ou pendant l’impression.

Préparation à l’impression

■ Toutes les enveloppes ne doivent être imprimées qu’en mode recto.

■ Eliminez les « bulles » d’air des enveloppes avant de les charger en les plaçant sous un

livre lourd.

S’il manque de l’encre autour des rabas de l’enveloppe :

■ Déplacez le texte vers un autre endroit sur l’enveloppe.

■ Utilisez un autre style d’enveloppe.

■ Utilisez des enveloppes de poids inférieur.

Copieur-imprimante WorkCentre® C2424

5-19

Impression d’enveloppes à partir du bac 1

1. Insérez des enveloppes dans le bac 1 de la manière suivante :

Insérez les enveloppes en plaçant le rabat vers le haut et vers la gauche du système.

Enveloppes

2424-010

2. Réglez les guides papier pour qu’ils reposent contre les enveloppes.

3. Sur le panneau de commande : a. Si le type d’enveloppe n’est pas correct, sélectionnez Modifier, puis appuyez sur

le bouton Entrer.

b. Sélectionnez le format d’enveloppe, puis appuyez sur le bouton Entrer. c. Sélectionnez le type de papier Papier ordinaire, puis appuyez sur le bouton

Entrer pour enregistrer votre sélection.

4. Dans le pilote de l’imprimante, sélectionnez Bac 1 comme source de papier.

Copieur-imprimante WorkCentre® C2424

5-20

Impression d’enveloppes à partir du bac 2, 3 ou 4

1. Retirez complètement le bac du système.

2424-001

2. Réglez les guides papier en fonction du format des enveloppes.

■ Appuyez sur les côtés du guide de longueur et faites-le glisser jusqu’à ce que

sa flèche corresponde au format d’enveloppe approprié et qu’il s’enclenche.

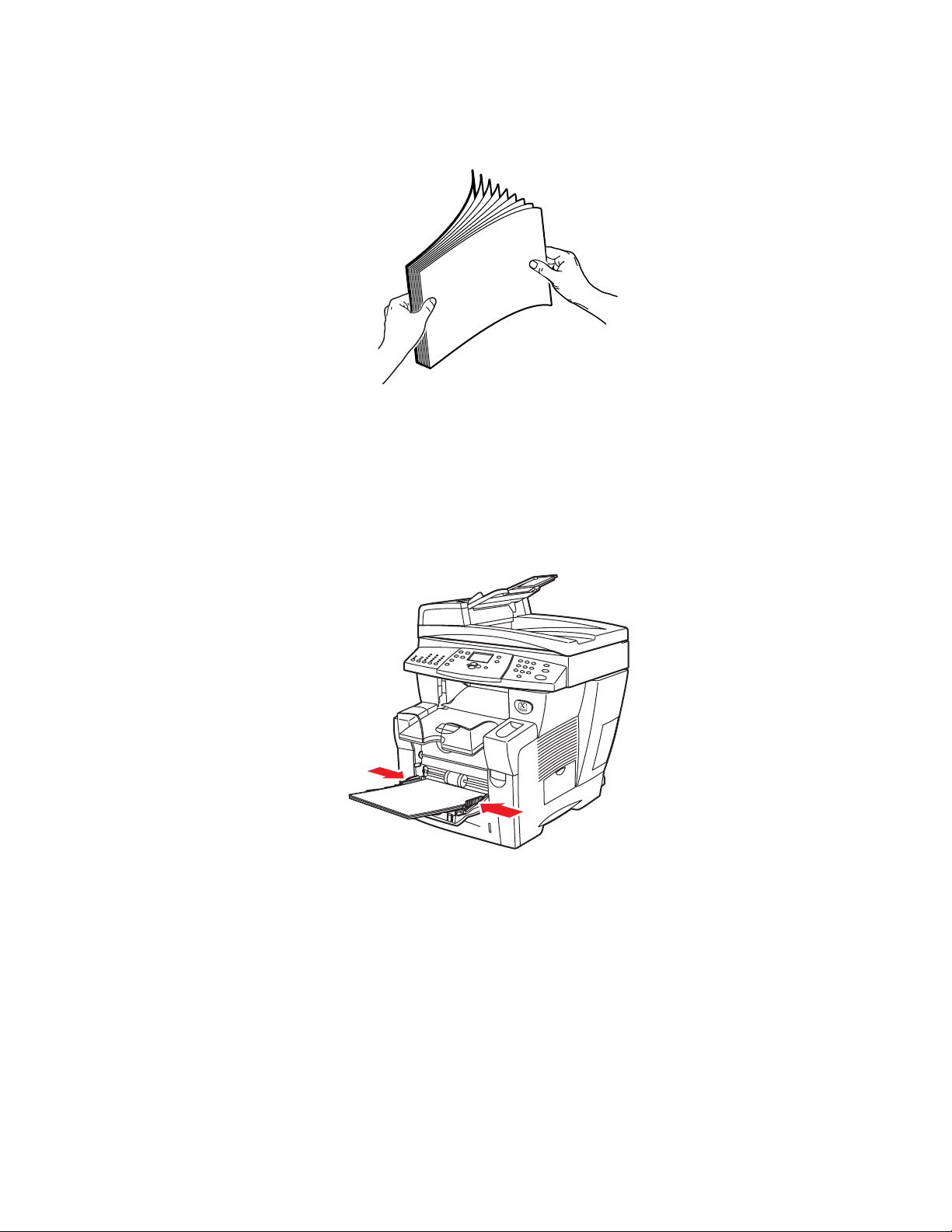

■ Faites glisser les guides latéraux jusqu’à ce que la position de leurs flèches

corresponde au format d’enveloppe approprié et qu’ils s’enclenchent.

Enveloppes

2424-099

Remarque

Une fois les guides papier correctement réglés, il peut rester un petit espace entre eux et le papier.

Copieur-imprimante WorkCentre® C2424

5-21

+ 49 hidden pages
