DocuColor 2006
Instruções de Operação
The Document Company
пщхцп
Preparado por GKLS
780 Salt Road
Webster, NY 14580
Tradução, Revisão e Elaboração:
Gerência de Tradução e Treinam ento
Diretoria de Serviços a Clientes
XEROX DO BRASIL
Janeiro de 2001
701P34414
IMPRESSO NOS EUA
© 2001 XEROX CORPORATION Todos os direitos reservados.
Xerox®, The Document Company, o X® digital e Xerox DocuColor 2006 são marcas da Xerox
Corporation. Produtos e marcas de outras companhias também são reconhecidos.
Este documento é atualizado perodicamente. Quaisquer atualizações técnicas ou correções
tipográficas serão incluídas nas próximas edições.
A Xerox Corporation se reserva o direito de alterar essas informações sem
aviso prévio e não oferece garantias, expressas ou sugeridas, relacionadas a
essas informações. A Xerox não se responsabiliza por qualquer perda ou
dano, sejam conseqüências ou danos especiais, que resultem do uso destas
informações, mesmo que a perda ou dano seja causado por negligência ou
outra falha da Xerox.
Para obter as informações mais recentes, vá p ara www.xe rox.com.
Notas de segurança
A DocuColor 2006 e seus respectivos produtos de consumo foram
projetados e testados para atender a requisitos de segurança rígidos. Estes
incluem o exame e aprovação de órgãos de segurança e a conformidade
com as normas ambientais estabelecidas. Leia cuidadosamente as
instruções a seguir antes de operar a DocuColor 2006 .
Notas de segurança, certificados de
conformidade e outros avisos
O não cumprimento das recomendações nesta seção pode resultar em
ferimentos pessoais ou na rescisão do contrato de manutenção da máquina.
AVISO
A conexão inadequada do condutor de terra da DocuColor 2006 pode
resultar em choque elétrico.
adequadamente aterrada. Em caso de dúvida, chame um eletricista
qualificado para verificar a tomada.
Nunca
uma tomada elétrica.
Não permita
Não
de alimentação.
Siga
2006 .
Nunca
mecânicos.
Sempre
com força adequada para o peso da copiadora.
use um fio de extensão entre o cabo de alimentação da copiadora e
que nada pressione o cabo de alimentação.
coloque a DocuColor 2006 onde pessoas poderão pisar sobre o cabo
todos os avisos e instruções marcados ou fornecidos com a DocuColor
desative ou "tapeie" dispositivos interruptores de bloqueio elétricos ou
posicione a DocuColor 2006 em uma superfície de suporte sólida
Sempre
conecte a copiadora a uma tomada
Instruções de operação da Xerox DocuColor 2006 iii
Notas de segurança, certificados de conformidade e outros avisos
use a DocuColor 2006 próximo a água, locais molhados ou ao ar livre.
Não
Nunca
empurre objetos de qualquer tipo dentro dos orifícios nas tampas,
pois eles podem tocar em pontos de tensão perigosa ou provocar curtoscircuitos de peças, o que poderia resultar em risco de incêndio ou choque
elétrico.
DocuColor 2006 foi projetada para impedir o acesso do usuário a áreas
A
inseguras e para assegurar que o dispositivo não funcione com as tampas
abertas. Nunca tente qualquer função de manutenção não especificada nas
Informações do Usuário da Xerox DocuColor 2006 .
Nunca
remova quaisquer tampas ou proteções que exijam uma ferramenta
para remoção, a menos que seja orientado a fazê-lo. Tenha certeza de ler
todos os Avisos e Cuidados, e siga cada passo das instruções exatamente
conforme escrito.
Nunca
tente qualquer atividade não especificada nas Informações de
Usuário da Xerox DocuColor 2006 , ou na Interface do Usuário, ou que não
sejam orientações específicas de um representante autorizado Xerox.
olhe diretamente para as lâmpadas de exposição. As lâmpadas de
Não
exposição não são prejudiciais, mas são muito brilhantes e podem causar
desconforto. Recomendamos que a Tampa do Scanner esteja fechada
quando a DocuColor 2006 estiver em uso.
Nunca
opere a DocuColor 2006 se forem detectados ruídos ou odores fora
do comum. Desconecte o cabo de alimentação da tomada e chame o
Atendimento Técnico Xerox para corrigir quaisquer problemas.
Segurança na manutenção
Consulte estas instruções conforme necessário para assegurar a operação
segura da Copiadora/Impressora.
Sempre
materiais poderá resultar em desempenho ruim e criar uma situação
perigosa.
Não
Informações de Usuário da Xerox DocuColor 2006 para obter os métodos de
limpeza adequados.
Nunca
diferentes daqueles a que se destinam. Mantenha todos os produtos de
consumo e materiais de limpeza fora do alcance de crianças.
use materiais fornecidos ou aprovados pela Xerox. O uso de outros
use produtos de limpeza em aerossol. Siga as instruções das
use produtos de consumo ou materiais de limpeza para propósitos
Nunca
Nunca
coloque café ou outros líquidos sobre a copiadora.
derrame líquidos de qualquer natureza na copiadora.
Instruções de operação da Xerox DocuColor 2006iv
Notas de segurança, certificados de conformidade e outros avisos
DocuColor 2006 está equipada com um dispositivo economizador de
A
energia, para economizar a alimentação quando a máquina não estiver em
uso.
Desconecte
de atendimento técnico sob as seguintes condições:
Quando o cabo de alimentação estiver danificado ou partido
•
Se houve derramamento de líquidos dentro da DocuColor 2006
•
Se a DocuColor 2006 foi exposta a chuva ou água
•
Se a DocuColor 2006 estiver produzindo ruídos ou odores incomuns
•
o sistema não funcionar ou continuar a apresentar defeito após seguir os
Se
procedimentos de Solução de Problemas nas Informações de Usuário da
Xerox DocuColor 2006 , ligue para o representante local de atendimento
técnico Xerox.
obter informações adicionais de segurança a respeito da DocuColor
Para
2006 ou materiais fornecidos pela Xerox, ligue para a filial Xerox mais
próxima.
a DocuColor 2006 da tomada e procure o pessoal qualificado
Segurança no uso de ozônio
A DocuColor 2006 produz ozônio durante o funcionamento normal. O
ozônio produzido é mais pesado que o ar, e a quantidade depende do
volume de cópias/impressões. Fornecer os parâmetros ambientais corretos,
conforme especificado nos procedimentos de instalação da Xerox, assegura
que os níveis de concentração atendam a limites de segurança para
substâncias redutoras de ozônio.
Para obter mais informações sobre o equipamento ou produtos de consumo
fornecidos pela Xerox, procure a filial Xerox mais próxima.
Segurança no uso do laser
O uso de controles ou ajustes ou a realização de quaisquer procedimentos
diferentes dos aqui especificados poderá resultar em exposição perigosa à
radiação laser.
Este equipamento atende as normas de segurança. Em relação
especificamente à segurança no uso do laser, o equipamento atende as
normas de desempenho para produtos a laser estabelecidas pelos órgãos
governamentais, como um produto a laser Classe I e não emite luzes
perigosas, estando o feixe completamente encerrado durante todos os
modos de operação do cliente e manutenção.
Instruções de operação da Xerox DocuColor 2006 v
Notas de segurança, certificados de conformidade e outros avisos
Notas de segurança
FCC
Este equipamento foi testado e está de acordo com os limites para um
dispositivo digital Classe A, conforme a Parte 15 das Regras FCC. Estes
limites foram projetados para fornecer uma proteção razoável contra
interferências danosas quando o equipamento é operado em um ambiente
comercial. Este equipamento gera, usa e pode emitir energia de freqüência
de rádio e, caso não seja instalado e usado de acordo com o manual de
instruções, pode causar interferências danosas às comunicações de rádio.
A operação deste equipamento em uma área residencial poderá causar
interferências danosas, e neste caso o usuário deverá arcar com os custos
para corrigir a interferência.
Alterações ou modificações a este equipamento não especificamente
aprovadas pela Xerox Corporation poderão anular a autoridade do
usuário para operar este equipamento.
Devem ser usados cabos isolados com este equipamento para manter a
conformidade com as regras FCC.
União Européia
A marca CE aplicada a este produto simboliza a Declaração de
Conformidade da XEROX Limited com as Diretrizes aplicáveis da
União Européia, a partir das datas indicadas:
1 de janeiro de 1995:
Diretiva do Conselho 73/23/EEC emendada pela Diretiva do Conselho
93/68/EEC, aproximando as leis dos países membros relacionadas a
equipamentos de baixa tensão.
Instruções de operação da Xerox DocuColor 2006vi
Notas de segurança, certificados de conformidade e outros avisos
1 de janeiro de 1996
Diretiva do Conselho 89/336/EEC, aproximando as leis dos países
membros relacionadas à compatibilidade eletromagnética.
Uma declaração completa, definindo as diretivas relevantes e os
padrões de referência, pode ser obtida com seu representante
XEROX.
:
AVISO
Este produto é certificado como sendo fabricado e testado de acordo com
regulamentações rígidas de segurança e interferência de freqüência de
rádio. Qualquer alteração não autorizada, que inclua a adição de novas
funções ou a conexão de dispositivos externos, pode ter impacto sobre esta
certificação. Entre em contato com seu representante XEROX local, para
obter uma lista de acessórios aprovados.
AVISO
Para permitir que este equipamento funcione próximo a equipamentos
Industriais, Científicos e Médicos (ISM), a radiação externa do equipamento
ISM deve ser limitada ou medidas especiais de minimização devem ser
tomadas.
Instruções de operação da Xerox DocuColor 2006 vii
Notas de segurança, certificados de conformidade e outros avisos
AVISO
Este é um produto Classe A. Em um ambiente doméstico, este produto
poderá causar interferência de freqüência de rádio, em cujo caso o usuário
deverá tomar medidas adequadas.
Alterações ou modificações a este equipamento não especificamente
aprovadas pela Fuji Xerox Environmental Health and Safety ou Xerox Xerox
Environmental Health and Safety poderão anular a autoridade do usuário
para operar este equipamento.
Devem ser usados cabos isolados com este equipamento, para manter a
conformidade com o Radio Communications Act de 1992.
Convenções da documentação
As convenções a seguir são usadas em toda a documentação do cliente.
AVISO
As Advertências o alertam para operações que podem ferimentos pessoais.
CUIDADO
Os avisos de Cuidado alertam para operações que podem causar danos à
máquina.
As Notas contêm informações adicionais, explicações e sugestões úteis.
Os Pontos-chave fornecem técnicas ou atalhos.
Instruções de operação da Xerox DocuColor 2006viii
Índice
1. Instalação da DocuColor 2006..............................................................................1-1
Preparação para instalação......................................................................................1-1
Como selecionar um local.....................................................................................1-1
Requisitos de espaço para a impressora DocuColor 2006 ...................................1-2
Requisitos de espaço sem o Classificador/Grampeador opcional.....................1-2
Requisitos de espaço com o Classificador/Grampeador opcional.....................1-3
Verificação dos componentes de instalação.........................................................1-4
Instalação do Módulo de 2 bandejas ........................................................................1-5
Como desembalar a impressora...............................................................................1-9
Instalação da impressora........................................................................................1-19
Instalação da Bandeja de Frente e Verso (Opcional).............................................1-27
Como carregar papel na bandeja do papel............................................................. 1-35
Instalação da base do scanner...............................................................................1-39
Instalação do scanner.............................................................................................1-45
Isntalação do Alimentador de Originais ..................................................................1-49
Instalação do Classificador/Empilhador..................................................................1-55
Como ligar a limentação.........................................................................................1-69
Como desligar a limentação ...................................................................................1-70
Como imprimir uma página de teste do painel de controle da impressora.............1-71
Como fazer uma cópia de teste do scanner ...........................................................1-72
Como adicionar memória à impressora..................................................................1-73
Como adicionar memória ao scanner.....................................................................1-79
2. Conhecendo a DocuColor 2006.............................................................................2-1
Impressora, Vista dianteira.......................................................................................2-1
Impressora, Vista traseira.........................................................................................2-2
Impressora, Vista interna..........................................................................................2-3
Painel de controle da impressora..........................................................................2-4
Componentes do scanner e do Alimentador de Originais.........................................2-5
Instruções de operação da Xerox DocuColor 2006
ix
Índice
Painel de controle do scanner...............................................................................2-7
Acessórios ................................................................................................................2-9
Informações sobre como solicitar acessórios........................................................2-9
Códigos para pedidos de produtos......................................................................2-10
3. Configuração da rede............................................................................................ 3-1
Instalação da placa de rede Token Ring...................................................................3-1
Windows 95/98 .........................................................................................................3-5
Antes de iniciar......................................................................................................3-5
Instalação do driver de impressora .......................................................................3-5
Windows 2000 ..........................................................................................................3-7
Antes de iniciar......................................................................................................3-7
Instalação do driver de impressora .......................................................................3-7
Windows NT 4.0........................................................................................................3-9
Antes de iniciar......................................................................................................3-9
Instalação do driver de impressora .......................................................................3-9
Macintosh OS .........................................................................................................3-11
Antes de iniciar....................................................................................................3-11
Instalação do driver de impressora .....................................................................3-11
Configuração do seletor da DocuColor 2006 ......................................................3-11
x
Instruções de operação da Xerox DocuColor 2006
1
Este capítulo contém somente as instruções de instalação de hardware. Para
instalar o software de driver de impressora, consulte os capítulos referentes
a instalação de software de usuário. Para instalar na rede, consulte o
capítulo apropriado para seu sistema operacional.
Preparação para instalação
Antes de começar a instalar a Xerox DocuColor 2006, leia esta seção inteira.
Você deve reservar um local apropriado para a instalação da DocuColor
2006. A leitura desta seção auxiliará você no processo de tomada de
decisão.
Como selecionar um local
AVISO
A tomada elétrica deve ter tensão de 115 ou 240 volts. Ela também deve
estar protegida por pelo menos 15 A para 115 volts, ou 8 A para 240 volts.
Se tiver dúvidas quanto a uma fonte de alimentação, chame um eletricista
qualificado para verificar a tomada.
Não conecte qualquer outro dispositivo à tomada designada para a Xerox
DocuColor 2006.
Instalação da DocuColor 2006
Instale a Xerox DocuColor 2006 em um local que atenda às seguintes
condições:
A DocuColor 2006 possui uma tomada elétrica exclusiva.
•
O cabo de alimentação está localizado de modo a não ser pisado nem
•
oferecer risco de tropeções.
O local possui superfície nivelada e estável.
•
instale a DocuColor 2006 em um local com qualquer uma das seguintes
NÃO
condições:
Sob luz solar direta
•
Em um local poeirento
•
Em um local sujeito a ventos
•
Onde possa estar sujeita a
•
vibrações
Onde ocorram mudanças bruscas de temperatura ou umidade
•
Instruções de operação da Xerox DocuColor 2006 1-1
Próxima a um aparelho de ar
•
condicionado ou aquecedor
Próxima a chamas
•
Próxima a água
•
Próxima a um campo magnético
•
1. Instalação da DocuColor 2006 Preparação para instalação
Requisitos de espaço para a impressora DocuCol or 2006
CUIDADO
A Xerox DocuColor 2006 possui grades de ventilação nas partes laterais e
traseira da máquina, que devem permanecer desobstruídas para um
funcionamento seguro. A impressora deve estar localizada a pelo menos
165 mm da parede. Obstruir as grades pode criar risco de incêndio.
O uso dos requisitos de espaço ilustrados abaixo assegura que a impressora
tenha toda a ventilação de que necessita. Isso também assegura que você
tenha o espaço necessário para a reposição de produtos de consumo.
Requisitos de espaço sem o Classificador/Grampeador opcional
A ilustração a seguir é uma vista superior da impressora.
165 mm
457,2 mm 584,2 mm
1702 mm
1600 mm
914,4 mm
301000B-WOL
0
1 Instruções de operação da Xerox DocuColor 20061-2
Preparação para instalação 1. Instalação da DocuColor 2006
Requisitos de espaço com o Classificador/Grampeador opcional
A ilustração a seguir mostra as dimensões da maior configuração da
copiadora/impressora, que inclui um Módulo de Frente e Verso e um
Classificador/Empilhador.
165 mm
1702 mm
14,4 mm
578 mm
2057 mm
914,4 mm
584,2 mm
Instruções de operação da Xerox DocuColor 2006 1-3
1. Instalação da DocuColor 2006 Preparação para instalação
Verificação dos componentes de instalação
Certifique-se de que cada um dos componentes pedidos esteja disponível
antes
abaixo.
•
•
•
•
Você precisará de uma chave Phillips e de uma chave de fenda para
instalar a DocuColor 2006.
Siga as instruções abaixo, para assegurar que os componentes da
DocuColor 2006 sejam instalados na seguinte ordem:
de começar a instalação. Todos os componentes estão listados
Impressora
Scanner
Base do scanner
Módulo de 2 bandejas (opcional)
1. Módulo de 2 bandejas, se solicitado
2. Impressora
3. Bandeja Frente e Verso, se solicitada
4. Base do Scanner
5. Scanner
6. Acessórios, se solicitados
7. Software Cliente (instalado pelo cliente)
A primeira etapa
Se a DocuColor 2006 foi instalada para você, vá para o
Conhecendo a DocuColor 2006
Se você pediu o Módulo de 2 Bandejas opcional, vá para o procedimento
Instalação do Módulo de 2 bandejas
Se não tiver um Módulo de 2 Bandejas, vá para o procedimento
desembalar a impressora
.
.
.
Capítulo 2.
Como
1 Instruções de operação da Xerox DocuColor 20061-4
Instalação do Módulo de 2 bandejas 1. Instalação da DocuColor 2006
Instalação do Módulo de 2 bandejas
Para instalar o Módulo de 2 bandejas, siga as etapas abaixo.
AVISO
Você precisará de pelo menos duas pessoas para removê-lo da caixa.
1. Abra a caixa do Módulo de 2 bandejas.
2. Remova o enchimento de poliestireno e o invólucro plástico do topo do
Módulo de 2 bandejas.
3. Com uma pessoa de cada lado da caixa, segure as alças nos locais
indicados nas etiquetas.
0301098a
4. Levante o Módulo de 2 bandejas de dentro da caixa e o coloque no
local selecionado.
5. Trave os rodízios dianteiros conforme mostrado abaixo.
301007B-WOL
0
Instruções de operação da Xerox DocuColor 2006 1-55
1. Instalação da DocuColor 2006 Instalação do Módulo de 2 bandejas
6. Remova toda a fita do exterior do Módulo de 2 bandejas.
7. Puxe a bandeja de papel superior para abri-la até parar, e remova o
material de embalagem mostrado abaixo.
0301008a
8. Feche a bandeja superior e repita a etapa 7 para a bandeja inferior do
papel.
9. Abra ambas as bandejas do papel.
AVISO
Tenha cuidado ao remover o material de embalagem de conectores e
chicotes de fios.
10. Remova o protetor de papelão do suporte traseiro mostrado abaixo.
301009B-WOL
0
11. Feche ambas as bandejas do papel.
Instruções de operação da Xerox DocuColor 20061-6
Instalação do Módulo de 2 bandejas 1. Instalação da DocuColor 2006
12. Remova a fita da porta de acesso da área de alimentação do papel e,
em seguida, abra a porta.
301010B-WOL
0
13. Remova o material de embalagem mostrado abaixo.
14. Feche a porta de acesso da área de alimentação do papel.
Próxima etapa
Vá para o procedimento
Como desembalar a impressora
301011B-WOL
0
nesta seção.
Instruções de operação da Xerox DocuColor 2006 1-77
1. Instalação da DocuColor 2006 Instalação do Módulo de 2 bandejas
Instruções de operação da Xerox DocuColor 20061-8
Como desembalar a impressora 1. Instalação da DocuColor 2006
Como desembalar a impressora
Leia todas as etapas
antes
de executar este procedimento. Há decisões a
serem tomadas antes de remover a impressora da embalagem.
1. Remova os quatro suportes de papelão e o enchimento de poliestireno
do topo da impressora.
2. Remova a bandeja de papelão do topo da impressora e coloque-a em
local seguro, fora da área de instalação.
A bandeja de papelão contém os seguintes itens:
Uma caixa de Cartucho de Cópia/Impressão
•
Quatro caixas de Toner (Amarelo, Ciano, Magenta e Preto)
•
Estojo de CD contendo 2 CDs
•
Guia Instruções de Operação
•
Lista de materiais recomendados
•
Cabo de alimentação
•
Bandeja de saída
•
3. Puxe a embalagem plástica que envolve a impressora, soltando-a do
estrado e removendo-a da parte inferior da impressora.
4. Antes de erguer a impressora do estrado, leia todos os avisos de
AVISO e Cuidado que começam abaixo e continuam na próxima
página.
AVISO
A impressora pesa 69,5 kg sem os cartuchos de toner ou impressão/cópia
instalados.
SEMPRE USE QUATRO PESSOAS PARA ERGUER A
IMPRESSORA.
Certifique-se
de que a impressora seja mantida
NIVELADA
. Observe que a
parte traseira da impressora é mais pesada que a parte dianteira.
301013
PARTE
TRASEIRA
FRENTE
301013
Instruções de operação da Xerox DocuColor 2006 1-9
1. Instalação da DocuColor 2006 Como desembalar a impressora
AVISO
Certifique-se
de ter os pés bem firmes e dobre os joelhos para evitar
possíveis lesões na coluna. Ao erguer a impressora, fique de frente para a
máquina e segure as áreas de reentrância mostradas na ilustração abaixo.
NUNCA
erga a impressora segurando em qualquer outra área. A
impressora poderá cair e causar ferimentos.
5. Com uma pessoa em cada canto, coloque suas mãos dentro do
invólucro plástico, nas posições mostradas abaixo.
CUIDADO
erga ou apóie a impressora pela Bandeja de Alimentação Manual
NÃO
localizada no lado direito.
0301014a 0301199
6. Cuidadosamente, erga a impressora do estrado.
7. Execute uma das etapas abaixo:
Se estiver instalando a impressora sobre o Módulo de 2 bandejas
•
opcional, vá para a etapa 8 na próxima página.
Se você não tem o Módulo de 2 bandejas, salte a etapa 8 e vá para
•
a etapa 9.
Instruções de operação da Xerox DocuColor 20061-10
Como desembalar a impressora 1. Instalação da DocuColor 2006
L
8. Coloque a impressora sobre o Módulo de 2 bandejas:
a. Alinhe os
dois pinos
do Módulo de 2 bandejas com os orifícios
correspondentes na impressora. Alinhar as tampas traseiras
esquerdas dos dois dispositivos ajudará você a alinhar os pinos. O
alinhamento dos pinos e tampas traseiras esquerdas é mostrado
abaixo.
b. Abra parcialmente a Bandeja 2 e aperte os dois parafusos
mostrados abaixo. Não aperte os parafusos demais.
301016B-WO
0
c. Feche a Bandeja 2.
Instruções de operação da Xerox DocuColor 2006 1-11
1. Instalação da DocuColor 2006 Como desembalar a impressora
9. Remova toda a fita do exterior da impressora:
a. Lado esquerdo
301017B-WOL
0
b. Lado direito
c. Dentro da Tampa Dianteira
301018A-WOL
0
Instruções de operação da Xerox DocuColor 20061-12
Como desembalar a impressora 1. Instalação da DocuColor 2006
10. Remova todo material de embalagem interno da impressora,
executando as etapas de a até m.
a. Remova o espaçador com a etiqueta B.
301025B-WOL0
b. Remova o anel de papelão do botão mostrado abaixo.
301245A-WOL
0
c. Puxe a tira estreita com a etiqueta G do reservatório de toner.
Instruções de operação da Xerox DocuColor 2006 1-13
1. Instalação da DocuColor 2006 Como desembalar a impressora
L
L
d. Pressione o
botão Anti-rotação
giratórios.
e. Gire o
botão
na direção da seta, até parar.
A próxima tira com etiqueta G fica visível.
para soltar os reservatórios
0
301027C-WO
0
301028C-WO
f. Repita os passos c até e, até que todas as quatro tiras com
etiquetas G sejam removidas do carrossel de toner.
g. Puxe a Bandeja 1 para abri-la até parar. Remova os dois
espaçadores com etiquetas C e E mostrados abaixo.
Instruções de operação da Xerox DocuColor 20061-14
Como desembalar a impressora 1. Instalação da DocuColor 2006
h. Feche a Bandeja 1.
i. Puxe suavemente a
Área do Fusor
para abri-la e remova os
espaçadores com etiquetas A e J.
301022C-WOL0
j. Feche a área do f u sor.
k. Abra a Bandeja de Alimentação Manual e remova o espaçador
com etiqueta F.
301020B-WOL
0
l. Puxe suavemente a Bandeja de Alimentação Manual para abrir o
Transporte de Alimentação Manual, e remova os dois espaçadores
com etiqueta D.
m. Feche o Transporte de Alimentação Manual e a Bandeja de
Alimentação Manual.
Instruções de operação da Xerox DocuColor 2006 1-15
1. Instalação da DocuColor 2006 Como desembalar a impressora
11. Feche a Tampa Dianteira.
301077b
12. Se você não tiver um Módulo de 2 bandejas, vá para o próximo
procedimento,
Instalação da impressora
.
Se você instalou a impressora no Módulo de 2 bandejas, execute as
etapas a seguir:
a. Remova a pequena tampa da traseira da impressora.
301029A-WOL
0
b. Conecte os dois pequenos conectores do Módulo de 2 bandejas
nos jaques da impressora.
Instruções de operação da Xerox DocuColor 20061-16
Como desembalar a impressora 1. Instalação da DocuColor 2006
c. Segurando a tampa do Módulo de 2 bandejas fechada, alinhe a
pequena tampa nos trilhos plásticos e deslize-a para dentro da
impressora.
301136A-WOL
0
Próxima etapa
Vá para o procedimento
Instalação da impressora
.
Instruções de operação da Xerox DocuColor 2006 1-17
1. Instalação da DocuColor 2006 Como desembalar a impressora
Instruções de operação da Xerox DocuColor 20061-18
Instalação da impressora 1. Instalação da DocuColor 2006
-
0
0
Instalação da impressora
Realize este procedimento
após
desembalar a impressora e colocá-la em
uma localização adequada.
Se você não tiver executado o procedimento
•
Preparação da instalação
nesta seção, faça-o agora.
Se a impressora ainda estiver em sua embalagem original, vá para o
•
procedimento
Como desembalar a impressora
.
1. Localize a Bandeja de Saída dentro da bandeja de papelão removida
do topo da impressora. Instale a bandeja, executando as etapas de a
até c.
a. De frente para o lado esquerdo da impressora, segure a Bandeja
de Saída conforme mostrado.
301031B
Não coloque a mola de metal no orifício. Certifique-se que a mola de metal
se estenda para baixo, contra a parte externa da tampa.
b. Coloque o braço direito da bandeja dentro do orifício
correspondente, conforme mostrado.
301032B-
Instruções de operação da Xerox DocuColor 2006 1-19
1. Instalação da DocuColor 2006 Instalação da impressora
c. Posicione o braço esquerdo da bandeja no orifício correspondente,
conforme mostrado.
301033B-WOL
0
2. Instale o Cartucho de Cópia/Impressão:
a. Abra a Tampa Dianteira da impressora.
-
b. Gire a alavanca amarela A na direção das setas, até o ponto estar
alinhado com o símbolo de
A
Instruções de operação da Xerox DocuColor 20061-20
Destravado
.
301044
Instalação da impressora 1. Instalação da DocuColor 2006
3. Gire a alavanca amarela B na direção da seta, até o ponto estar
alinhado com o símbolo de
B
Destravado
.
301035B-WOL
0
4. Instale o Cartucho de Cópia/Impressão:
a. Remova o Cartucho de Cópia/Impressão a caixa.
b. Rasgue a extremidade da embalagem protetora prateada e
remova o cartucho.
CUIDADO
toque na superfície azul do fotorreceptor. Se o fotorreceptor for
NÃO
arranhado ou contaminado com óleo das mãos, a qualidade da saída pode
ficar degradada.
Instruções de operação da Xerox DocuColor 2006 1-21
1. Instalação da DocuColor 2006 Instalação da impressora
c. Segure o cartucho pela alça. Mantendo o cartucho nivelado,
remova a espuma protetora.
d. Segurando o cartucho pela
, alinhe a guia com o
alça
trilho
da
impressora.
0301037C - WOL
e. Empurre o cartucho completamente para dentro da impressora,
até ouvir um clique.
f. Gire a alavanca B na direção da seta até o ponto estar alinhado
com o símbolo
Travado
.
B
301038b
Instruções de operação da Xerox DocuColor 20061-22
Instalação da impressora 1. Instalação da DocuColor 2006
0
Se a alavanca B não se mover para a posição Travada, certifique-se de que
o cartucho esteja completamente inserido na impressora.
g. Gire a alavanca A na direção da seta até o ponto estar alinhado
com o símbolo
Travado
.
A
301039b
5. Instale os Cartuchos de Toner:
Cada Reservatório do Cartucho de Toner é designado por uma cor
específica. Certifique-se de que o Cartucho de Toner correto esteja
instalado na cor correspondente do reservatório.
A caixa e embalagem de toner podem ser usadas para enviar cartuchos
usados de volta a seu fornecedor, para reciclagem.
a. Localize a caixa de Cartucho de Toner correta para a cor do
reservatório atual.
b. Remova o Cartucho de Toner da caixa.
c. Agite o cartucho sete ou oito vezes conforme mostrado abaixo.
301040A-
Instruções de operação da Xerox DocuColor 2006 1-23
1. Instalação da DocuColor 2006 Instalação da impressora
d. Com a
visível no topo do cartucho, insira-o dentro da
seta
impressora o máximo possível.
301041c
e. Use a alça na extremidade do cartucho para girá-lo na direção da
seta. Certifique-se de que o
com o símbolo
Travado
conforme mostrado.
ponto
no cartucho esteja alinhado
CUIDADO
Certifique-se de que o cartucho esteja na posição Travada. Se o cartucho
NÃO estiver na posição Travada, o toner poderá derramar dentro da
impressora.
Instruções de operação da Xerox DocuColor 20061-24
Instalação da impressora 1. Instalação da DocuColor 2006
f. Pressione e solte o
g. Gire o
botão
na direção da seta até parar no próximo reservatório.
botão Anti-rotação
.
Se o Cartucho de Toner não estiver totalmente inserido na impressora, o
botão não irá girar.
6. Repita a etapa 5 para os três Cartuchos de Toner restantes.
Gire o carrossel novamente, para assegurar que o último cartucho esteja
completamente inserido na impressora.
Instruções de operação da Xerox DocuColor 2006 1-25
1. Instalação da DocuColor 2006 Instalação da impressora
7. Feche a Tampa Dianteira da impressora.
301077b
Próxima etapa
Se você pediu a Bandeja Frente e Verso opcional, vá para o procedimento
Instalação da Bandeja Frente e Verso
.
Se você não tiver uma Bandeja Frente e Verso, vá para o procedimento
Como carregar o papel na bandeja do papel
.
Instruções de operação da Xerox DocuColor 20061-26
Instalação da Bandeja Frente e Verso 1. Instalação da DocuColor 2006
Instalação da Bandeja Frente e Verso (opcional)
A Bandeja Frente e Verso permite que a DocuColor 2006 imprima com saída
em ambas as faces.
1. Abra a caixa da Bandeja Frente e Verso e remova o conteúdo:
Bandeja Frente e Verso
•
Inversor superior
•
Inversor inferior
•
Dois parafusos
•
Pequena tampa do conector com janela
•
Ferramenta especial
•

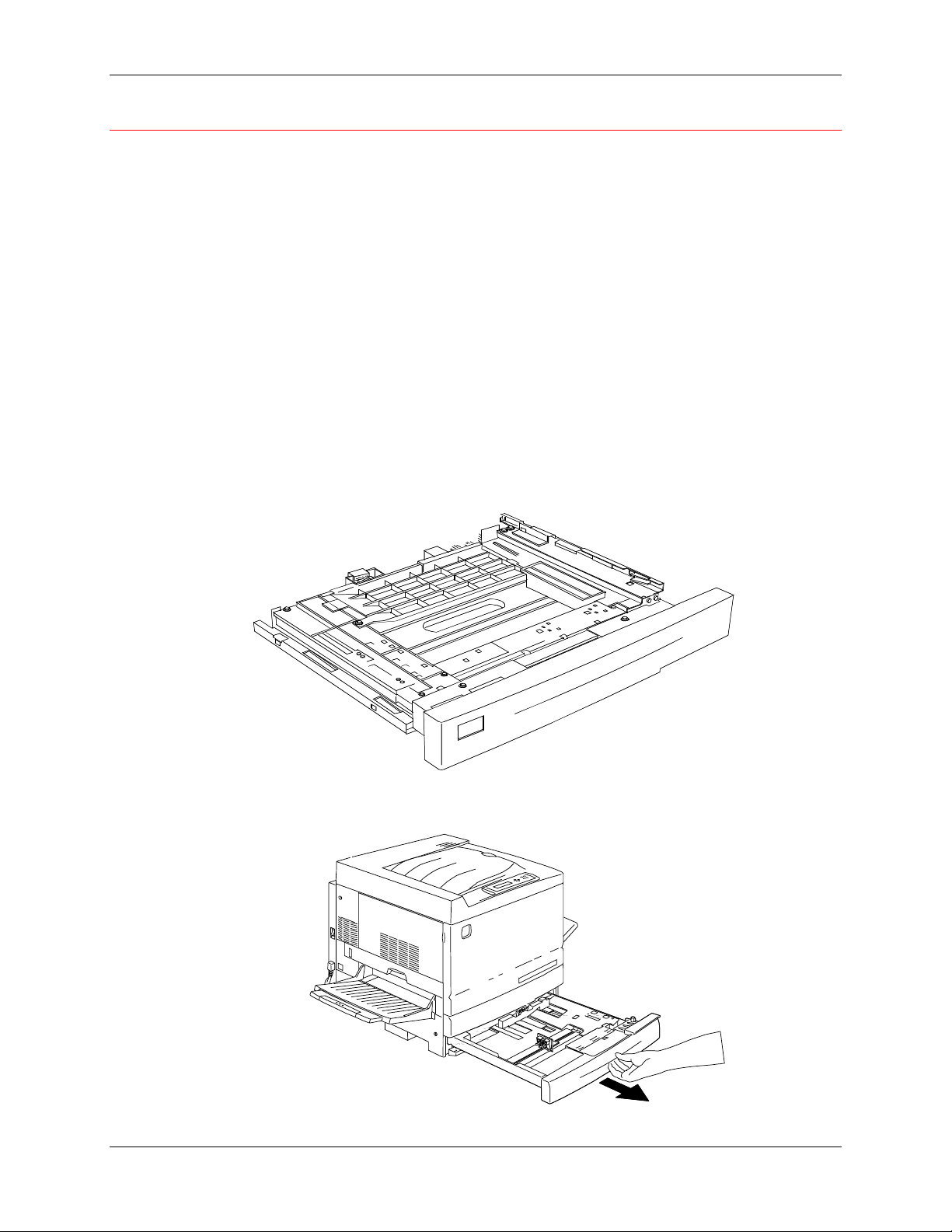

2. Remova a Bandeja Frente e Verso da embalagem plástica.
a. Remova o material de embalagem da bandeja
b. Certifique-se de que todo material de embalagem tenha sido
removido da bandeja.
301043b
3. Abra a Bandeja 1.
301128A-0
Instruções de operação da Xerox DocuColor 2006 1-27
1. Instalação da DocuColor 2006 Instalação da Bandeja Frente e Verso
4. Usando uma chave Phillips, remova o parafuso mostrado abaixo.
301050B-WOL
0
5. Para remover a tampa, desloque-a para a direita e, em seguida, puxe-a
para fora da impressora. Descarte a tampa.
301051b
6. Instale a Bandeja de 2 Faces:
a. Alinhe os trilhos da bandeja com os trilhos na impressora.
301052b
b. Feche parcialmente a Bandeja de 2 Faces e a bandeja do papel.
Instruções de operação da Xerox DocuColor 20061-28
Instalação da Bandeja Frente e Verso 1. Instalação da DocuColor 2006
7. Instale o Inversor Inferior:
a. Pressione suavemente os lados da Bandeja de Saída um em
direção ao outro, para removê-la da impressora.
301053B-WOL
0
b. Usando a chave de fenda, remova os dois parafusos da tampa
inferior esquerda da impressora, conforme mostrado abaixo.
301054B-WOL
0
c. Remova a tampa, deslocando-a para a direita e, em seguida,
puxando-a para fora da impressora. Descarte a tampa.
Instruções de operação da Xerox DocuColor 2006 1-29
1. Instalação da DocuColor 2006 Instalação da Bandeja Frente e Verso
d. Feche a Bandeja do inversor e a Bandeja 1.
8. Usando a Ferramenta Especial do conteúdo da caixa da impressora,
remova as duas pequenas tampas do lado esquerdo da impressora.
Descarte as duas tampas.
301204b
9. Remova a Tampa de Acesso, localizada no lado inferior esquerdo da
impressora. NÃO descarte esta tampa.
301056d
Instruções de operação da Xerox DocuColor 20061-30
Instalação da Bandeja Frente e Verso 1. Instalação da DocuColor 2006
CUIDADO
Certifique-se de que o pequeno conector e o cabo no lado esquerdo do
Inversor Inferior estejam fora do caminho.
10. Instale o Inversor Inferior conforme mostrado abaixo.
CONECTOR
PEQUENO E
CABO
301057B-WOL
0
O Inversor Inferior não é instalado alinhado com as tampas da impressora.
a. Instale os dois parafusos presentes no conteúdo da caixa.
-
Instruções de operação da Xerox DocuColor 2006 1-31
1. Instalação da DocuColor 2006 Instalação da Bandeja Frente e Verso
0
b. Conecte o pequeno conector do Inversor Inferior ao pequeno jaque
localizado na traseira do lado esquerdo da impressora.
301130A-
c. Reinstale a pequena Tampa de Acesso.
-
11. Instale o Inversor Superior:
a. a. Instale o Inversor Superior na impressora, conforme mostrado.
-
Instruções de operação da Xerox DocuColor 20061-32
Instalação da Bandeja Frente e Verso 1. Instalação da DocuColor 2006
0

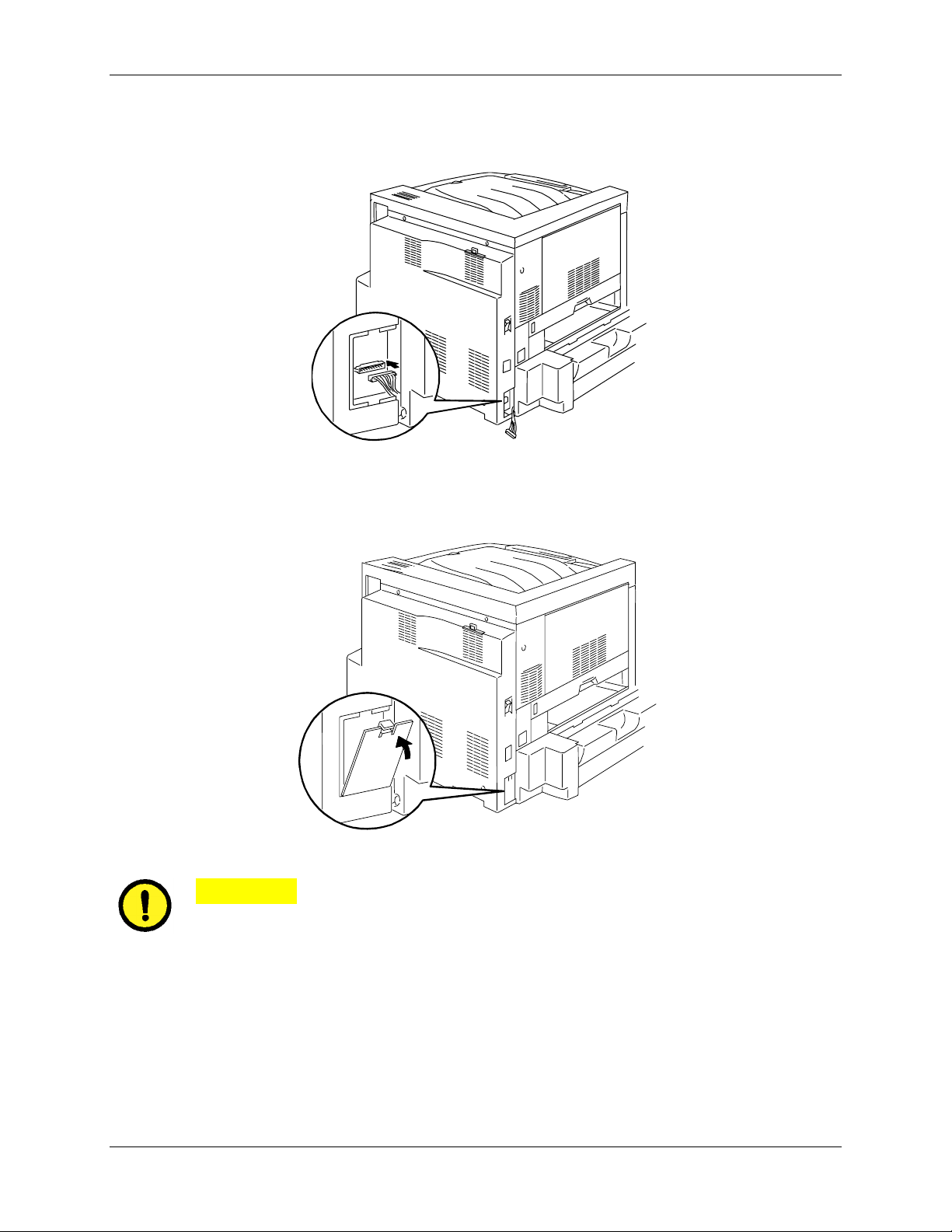

b. b. Conecte o pequeno conector do Inversor Superior ao pequeno
jaque do orifício de acesso, conforme mostrado abaixo.
301130A-
301062b
c. Instale a nova Tampa do Conector com a janela no orifício de
acesso, guiando os fios através da janela na tampa.
301063b
-
CUIDADO
Tenha cuidado se necessitar rearrumar os fios delicados do conector para
poder fechar a Tampa do Conector.
Instruções de operação da Xerox DocuColor 2006 1-33
1. Instalação da DocuColor 2006 Instalação da Bandeja Frente e Verso

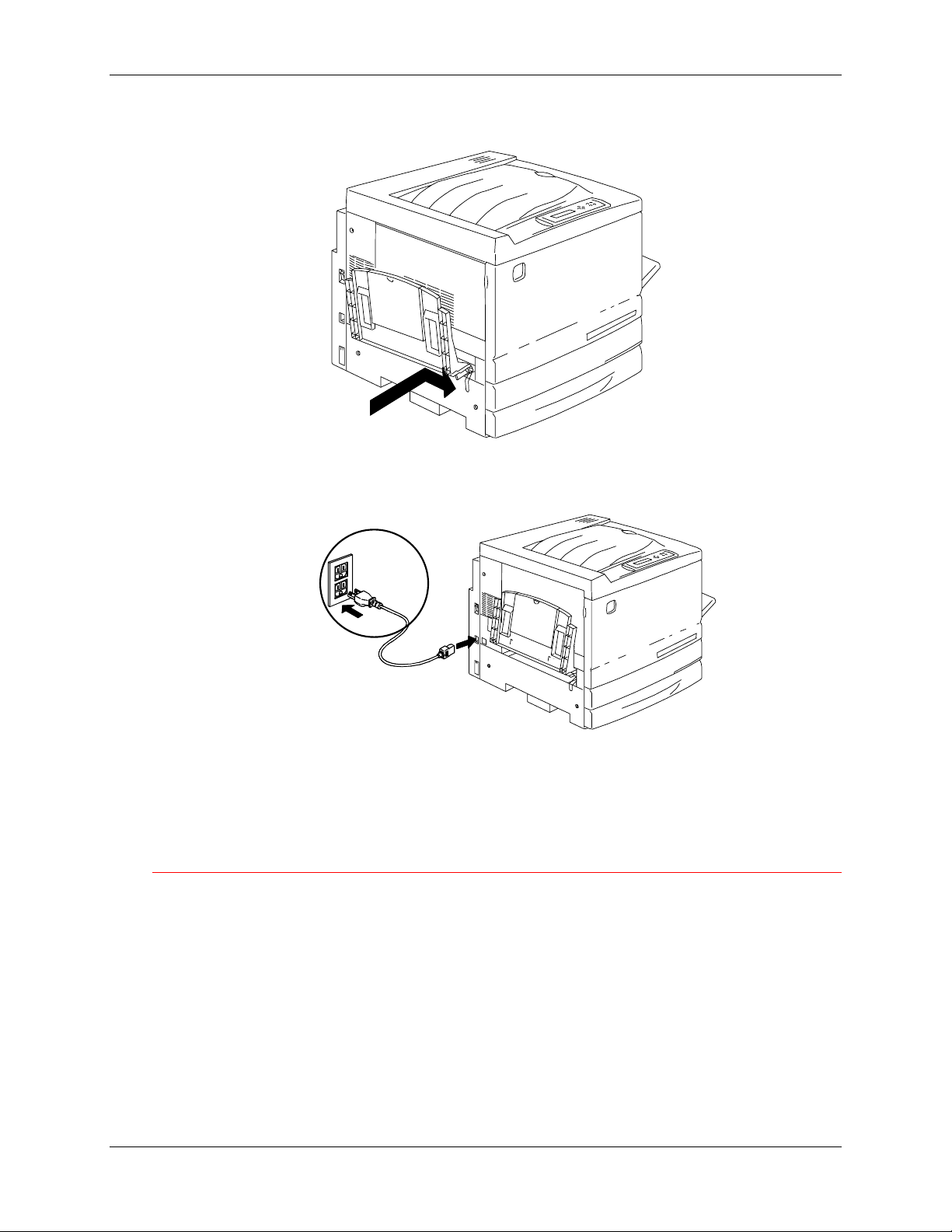

12. Reinstale a Bandeja de Saída.
301032B-0
13. Conecte o cabo de alimentação à impressora e à tomada elétrica.
Próxima etapa
Vá para o procedimento
-
Como carregar o papel na bandeja do papel
Instruções de operação da Xerox DocuColor 20061-34
.
Como carregar papel na bandeja do papel 1. Instalação daDocuColor 2006
Como carregar papel na bandeja do papel
Consulte a
Lista de materiais recomendados
para obter mais detalhes sobre
os requisitos de papel para a DocuColor 2006.
1. De frente para a impressora, puxe a bandeja do papel para fora da
impressora o máximo possível.
301128A-WOL
0
Se estiver carregando papel nas bandejas do Alimentador de 2 Bandejas,
pule a etapa 2. Não é necessário pressionar a chapa de metal na Bandeja 2
ou na Bandeja 3.
2. Pressione a
chapa de metal
da bandeja para baixo até travar.
301066B-WOL
0
Instruções de operação da Xerox DocuColor 2006 1-35
1. Instalação da DocuColor 2006 Como carregar papel na bandeja do papel
3. Comprima as
Guias do Papel
Horizontal e Vertical e mova-as para
longe do centro da bandeja o máximo possível.
301067B-WOL
0
4. Coloque a borda direita da pilha de papel encostada na borda de metal
direita, e sob a
aba do papel
5. Assegure-se de que a pilha de papel não cubra a guia de altura
lateral direita, conforme mostrado abaixo.
.
MÁX
301068B-WOL
0
Para evitar atolamentos, carregue o papel com a borda longa contra o lado
da bandeja quando possível.
6. Ajuste as duas
Guias do Papel
de forma a encostarem levemente nas
laterais da pilha de papel.
Instruções de operação da Xerox DocuColor 20061-36
Como carregar papel na bandeja do papel 1. Instalação daDocuColor 2006
Encostar as guias com muita firmeza na pilha de papel poderá causar um
atolamento.
7. Certifique-se de que a Guia do Papel vertical esteja alinhada com a
marca apropriada de tamanho do papel na parte inferior da bandeja.
A detecção automática de tamanho do papel não ocorrerá se a Guia do
Papel vertical estiver fora de posição.
8. Empurre a bandeja de papel firmemente para dentro da impressora.
301065b
9. Se houver bandejas de papel adicionais instaladas na DocuColor 2006,
repita este procedimento até que todas as bandejas estejam carregadas
com o material desejado.
Próxima etapa
Vá para a seção
Instalação da base do scanner
.
Instruções de operação da Xerox DocuColor 2006 1-37
1. Instalação da DocuColor 2006 Como carregar papel na bandeja do papel
Instruções de operação da Xerox DocuColor 20061-38
Instalação da base do scanner 1. Instalação daDocuColor 2006
Instalação da base do scanner
Você necessitará de uma chave Phillips para executar esta instalação
1. Abra a caixa da Base do Scanner.
2. Verifique se as peças a seguir estão incluídas nesta caixa:
301012a
1. Perna direita 6. Chapa Traseira/Inferior com
dois rodízios
2. Perna esquerda 7. Barra espaçadora
3. Suporte direito 8. 2 Hastes de reforço
4. Suporte esquerdo 9. 2 pés estabilizadores
5. Tampo 10. 2 Batentes
Chave Allen de 6mm, não mostrada
32 Parafusos, não mostrados
8 parafusos Allen com arruelas, não mostrado
Instruções de operação da Xerox DocuColor 2006 1-39
1. Instalação da DocuColor 2006 Instalação da base do scanner
3. Conecte o pé esquerdo e o pé direito à chapa traseira/inferior usando
oito parafusos, conforme mostrado abaixo.
4. Instale a barra espaçadora entre os topos dos dois pés, usando quatro
parafusos. Você acabou de completar a montagem do Conjunto Inferior.
5. Vire o Conjunto Inferior.
6. Instale os dois Pés Estabilizadores, usando quatro parafusos conforme
mostrado.
Instruções de operação da Xerox DocuColor 20061-40
301130a
Instalação da base do scanner 1. Instalação daDocuColor 2006
7. Posicione o tampo virado para baixo no piso.
a. Posicione o suporte esquerdo e o suporte direito no tampo, e
instale os dois parafusos. Este é o Conjunto Superior.
301202
b. Instale quatro parafusos, através dos suportes, no topo da mesa.
c. Instale as duas hastes de reforço nas posições mostradas abaixo.
301137
Instruções de operação da Xerox DocuColor 2006 1-41
1. Instalação da DocuColor 2006 Instalação da base do scanner
8. Vire o Conjunto Superior e deslize-o para dentro dos pés do Conjunto
Inferior, até parar.
301140a
9. Conecte os dois conjuntos usando oito parafusos Allen e a chave Allen.
10. Instale os dois batentes nos orifícios traseiros da chapa inferior.
Instruções de operação da Xerox DocuColor 20061-42
301141a
Instalação da base do scanner 1. Instalação daDocuColor 2006
11. Mova a Mesa do Scanner envolvendo a impressora como mostrado.
Instruções de operação da Xerox DocuColor 2006 1-43
1. Instalação da DocuColor 2006 Instalação da base do scanner
Próxima etapa
Vá para o procedimento
Como instalar o scanner
.
Instruções de operação da Xerox DocuColor 20061-44
Instalação do scanner 1. Instalação da DocuColor 2006
Instalação do scanner
1. Abra a caixa do scanner.
2. Verifique se os itens abaixo estão na caixa.
Scanner
•
Cabo de alimentação
•
Cabo de interface da impressora
•
Cabo de força
•
3. Remova o plástico do topo do scanner e empurre-o para baixo pelos
lados da caixa, removendo-o do scanner.
4. Com uma pessoa de cada lado da caixa, coloque suas mãos dentro do
plástico e sob o scanner.
301049a
5. Levante o scanner de dentro da caixa e o coloque na Base do Scanner.
6. Assegure-se de que os pés frontais do scanner estejam colocados nas
áreas de recorte circular na frente da Base do Scanner.
301045a
Instruções de operação da Xerox DocuColor 2006 1-45
1. Instalação da DocuColor 2006 Instalação do scanner
7. Aperte o parafuso mostrado abaixo, para fixar o scanner à base.
301046a
8. Remova os três parafusos do lado direito do scanner.
301132a
Armazene esses parafusos em um local seguro, ou prenda-os com fita
adesiva à traseira da Base do Scanner. Os parafusos travam a
Movimentação do Scanner em uma posição segura. Você precisará deles
caso o scanner necessite ser movido.
Instruções de operação da Xerox DocuColor 20061-46
Instalação do scanner 1. Instalação da DocuColor 2006
9. Conecte os cabos do scanner, executando as etapas a seguir:
a. Instale uma extremidade do cabo de interface na traseira do
scanner e a outra extremidade ao lado esquerdo da impressora.
301131a
b. Conecte o cabo de força entre a impressora e o scanner, conforme
mostrado.
Instruções de operação da Xerox DocuColor 2006 1-47
301228a
1. Instalação da DocuColor 2006 Instalação do scanner
c. Conecte o cabo de alimentação do scanner à tomada elétrica e à
traseira do scanner.
301080
Próxima etapa
Vá para o procedimento
Instalação do Alimentador de originais
.
Instruções de operação da Xerox DocuColor 20061-48
Instalação do Alimentador de Originais 1. Instalação da DocuColor 2006
Instalação do Alimentador de Originais
O Alimentador de Originais possibilita fazer cópias de uma pilha de originais.
Podem ser colocados até 30 originais de papel de 75 g/m2 por vez no
Alimentador de Originais.
AVISO
O Alimentador de Originais pesa 11kg. Tenha extremo cuidado ao
manuseá-lo.
1. Verifique se o kit contém as seguintes peças:
Conjunto do Alimentador
•
Bandeja de Saída
•
Dois Botões
•
2. Verifique se a alimentação do Scanner está DESLIGADA, e se o cabo
de alimentação está desconectado.
301125a
3. Erga a Tampa do Vidro de Originais.
Instruções de operação da Xerox DocuColor 2006 1-49
1. Instalação da DocuColor 2006 Instalação do Alimentador de Originais
4. Usando ambas as mãos, erga a tampa em movimento reto para cima e
remova-a. Esta tampa pode ser descartada.
301222a
5. Use uma chave de fenda para soltar e remova as duas pequenas
tampas mostradas abaixo. Descarte as tampas e parafusos.
Instruções de operação da Xerox DocuColor 20061-50
Instalação do Alimentador de Originais 1. Instalação da DocuColor 2006
6. Para instalar o Alimentador de Originais, execute as etapas a seguir:
AVISO
O Alimentador de Originais pesa 11kg. Tenha extremo cuidado ao
manuseá-lo.
a. Remova o material protetor de embalagem da borda dianteira do
Alimentador de Originais.
b. Da traseira do scanner, alinhe os orifícios nas dobradiças do
Alimentador de Originais aos pinos de alinhamento no scanner.
0301229A -W O L
03301227A-WOL
Instruções de operação da Xerox DocuColor 2006 1-51
1. Instalação da DocuColor 2006 Instalação do Alimentador de Originais
c. Usando ambas as mãos, empurre o Alimentador de Originais em
direção à frente do scanner. Isto fixa o Alimentador aos pinos.
0301230A-W O L
d. Instale os dois botões do kit e aperte-os.
0301230a-W O L
7. Conecte o cabo à parte traseira do scanner e aperte os dois parafusos.
0301249A-WOL
Instruções de operação da Xerox DocuColor 20061-52
Instalação do Alimentador de Originais 1. Instalação da DocuColor 2006
8. Instale a Bandeja de Saída.
0301250A-WOL
301250a
9. Reconecte o cabo de alimentação e LIGUE o Scanner.
301085a
Instruções de operação da Xerox DocuColor 2006 1-53
1. Instalação da DocuColor 2006 Instalação do Alimentador de Originais
Próxima etapa
Vá para o procedimento
Impressão da página de teste
.
Instruções de operação da Xerox DocuColor 20061-54
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
Instalação do Classificador/Empilhador
O Classificador/Empilhador é um acessório opcional da Xerox DocuColor
2006. Ele se encaixa ao lado esquerdo da unidade e consiste em 10
escaninhos e um escaninho de alta capacidade. Ele pode ser instalado pela
equipe de atendimento técnico da Xerox, pela equipe de instalação ou pelo
cliente.
As funções do Classificador/Empilhador estão disponíveis somente para
trabalhos de cópia. As funções de classificação não estão disponíveis para
trabalhos de impressão.
1. Certifique-se de que haja espaço adequado para a unidade à esquerda
da copiadora/impressora. As dimensões do Classificador/Empilhador
são as seguintes:
Largura 17,2 polegadas (437mm)
Altura 28 polegadas (710 mm)
Comprimento 19,1 polegadas (484 mm)
Deve-se abrir um espaço adici onal de 14 pol eg ad as (3 56 mm) à
esquerda do Classificador/Empil h ador par a per miti r a limp ez a de
atolamentos
Instruções de operação da Xerox DocuColor 2006 1-55
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
2. Confira os componentes do Classificador/Empilhador antes de instalar a
unidade.
1
4
5
2
3
1
2
3
4
5
Escaninhos de classificação
Escaninho de alta capacidade
Placa de ligação
Tampa de limpeza de atolamentos
Cabo do conector
1-56 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
Como desembalar o Classificador/Empilhador
Leia todas as etapas
antes
de executar este procedimen to.
1. Abra a caixa e remova a folha de instrução.
2. Remova a sacola plástica com a nova tampa do conector.
Instruções de operação da Xerox DocuColor 2006 1-57
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
3. Remova as inserções de papelão que mantêm a unidade no lugar.
Afaste qualquer plástico dos rodízios inferiores do
Classificador/Empilhador.
4. Incline suavemente a caixa para que o Classificador/Empilhador fique
em pé sobre seus rodízios
1-58 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
CUIDADO
Ao mover um Classificador/Empilhador desconectado, segure a unidade
pelo lado de dentro, e não pelos escaninhos. Não pressione a placa de
ligação para baixo, pois isto pode fazer com que a unidade tombe.
5. Role cuidadosamente o Classificador/Empilhador para fora da caixa.
6. Remova a embalagem plástica que envolve o Classificador/Empilhador.
Instruções de operação da Xerox DocuColor 2006 1-59
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
7. Remova a fita e o papelão do lado de dentro do
Classificador/Empilhador.
0303006A-WOL
8. Remova o papelão do topo do Classificador/Empilhador. Remova a
proteção de papelão e a fita dos escaninhos de classificação. Remova a
tira ao redor do escaninho de alta capacidade. Remova toda fita ou
papelão do lado externo do Classificador/Empilhador.
0303005A-W O L
1-60 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
9. Abra a tampa e remova qualquer material de embalagem de dentro
dela.
CUIDADO
Não remova a embalagem plástica que se encontra amarrando o rolo
metálico sob a tampa de limpeza de atolamentos. A embalagem serve para
manter um fio sensor fora do lugar, conforme ilustrado na figura abaixo.
10. Remova a fita que segura o plugue do conector no lugar. Mantenha o
cabo amarrado para proteger o conector.
0303008A-W O L
11. Certifique-se de que qualquer resto de fita seja removido da unidade.
Instruções de operação da Xerox DocuColor 2006 1-61
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
Conexão do Classificador/Empilhador
Leia todas as etapas
antes
de executar este procedimen to.
CUIDADO
Certifique-se de que a alimentação da copiadora/impressora esteja
desligada antes de você começar a instalar o Classificador/Empilhador.
1. Desligue a copiadora/impressora.
2. Remova a bandeja de saída da copiadora/impressora.
3. No Classificador/Empilhador, estenda a placa de ligação.
CUIDADO
Não pressione a placa de ligação para baixo, pois isto pode fazer com que a
unidade tombe.
1-62 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
4. Execute uma das seguintes ações:
Se a DocuColor 2006 não possuir a bandeja frente e verso
•
opcional, certifique-se de que a borda vertical da placa espaçadora
esteja posicionada à direita, perto da borda vertical da placa de
ligação. Nenhum ícone deve estar visível no recorte da placa
espaçadora. Vá para a etapa 5.
Se a DocuColor 2006 possuir a bandeja frente e verso opcional,
•
remova a placa espaçadora usando os dois parafusos. Posicione a
placa de forma que sua borda vertical fique à esquerda e os
parafusos se alinhem com os furos na base da extensão.
Certifique-se de que o ícone da bandeja frente e verso esteja
visível no recorte da placa espaçadora. Aperte os parafusos.
Instruções de operação da Xerox DocuColor 2006 1-63
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
5. Alinhe o Classificador/Empilhador com o lado esquerdo da DocuColor
2006 para que os parafusos na placa se alinhem com os furos na tampa
esquerda da copiadora/impressora. As bordas horizontais superiores da
placa de alinhamento devem se encaixar na Área 5 de Limpeza de
Atolamentos.
6. Aperte os parafusos nas partes dianteira e traseira da placa de
alinhamento.
1-64 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
7. Remova a tampa do conector que fica abaixo do plugue de alimentação
no lado esquerdo da copiadora/impressora.
8. Remova a embalagem plástica de proteção do cabo e do conector do
Classificador/Empilhador.
9. Plugue o conector.
Instruções de operação da Xerox DocuColor 2006 1-65
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
CUIDADO
Tome cuidado na etapa seguinte para não apertar ou desconectar nenhum
dos fios ou o cabo de conexão com a tampa.
10. Remova a nova tampa do conector de sua embalagem. Segurando o
cabo ao lado do recorte esquerdo da abertura, coloque a borda inferior
na abertura e empurre a nova tampa para cima e para dentro.
1-66 Instruções de operação da Xerox DocuColor 2006
Instalação do Classificador/Empilhador 1. Instalação da DocuColor 2006
11. Deslize o Classificador/Empilhador para a direita até a posição correta.
Instruções de operação da Xerox DocuColor 2006 1-67
1. Instalação da DocuColor 2006 Instalação do Classificador/Empilhador
A próxima etapa
Vá para o procedimento
Como imprimir uma página de teste
.
1-68 Instruções de operação da Xerox DocuColor 2006
Como imprimir uma página de teste 1. Instalação da DocuColor 2006
Como ligar a alimentação
1. Pressione I no botão ON/OFF da impressora.
301072A-WOL
0
2. Pressione I no botão ON/OFF no lado esquerdo do scanner.
0301232A-WOL
0301232a
A DocuColor 2006 executa uma configuração de registro e, após alguns
minutos, uma mensagem indicando que o Scanner está pronto é exibida no
Painel de Controle da Impressora e no Painel de Controle do Scanner.
Instruções de operação da Xerox DocuColor 2006
1-69
1. Instalação da DocuColor 2006 Como imprimir uma página de teste
Como desligar a alimentação
1. Certifique-se de que a mensagem PRONTA esteja sendo exibida nos
dois Painéis de Controle.
Não desligue a alimentação caso qualquer outra mensagem seja exibida.
Pode ter havido um problema, ou caso a DocuColor 2006 esteja ligada em
rede, pode estar recebendo dados.
2. Pressione 0 no botão ON/OFF somente no scanner.
301086
O Scanner controla a alimentação para a Impressora; portanto, não é
necessário desligar a alimentação na Impressora.
1-70
Instruções de operação da Xerox DocuColor 2006
Como imprimir uma página de teste 1. Instalação da DocuColor 2006
Como imprimir uma página de teste do painel de controle da impressora
Imprima a página de teste para certificar-se de que a impressora está
funcionando. Não é necessário um documento original. A página de teste
pode ser gerada pelo Painel de Controle da Impressora.
Para uma rápida visão geral do Painel de Controle, consulte
DocuColor 2006
1010
0101
0010
.
Botão de seta para cima
Item/Entrar
Botão
Conhecendo a
Botão Menu
C /
1. Assegure-se de que a mensagem PRONTA esteja sendo exibida no
visor do Painel de Controle da Impressora.
2. Pressione o botão
Menu
da impressora repetidamente até a mensagem
IMPRIMIR PÁGINAS DA LISTA ser exibida no visor do Painel de
Controle.
3. Pressione o botão
Item/Entrar
A mensagem CONFIG. IMPRESSÃO aparece no Painel de Controle.
4. Pressione o botão de seta para cima até a mensagem IMPRIMIR PAG.
TESTE aparecer no Painel de Controle.
5. Pressione o botão
Item/Entrar
A mensagem PROCESS. TRAB. DA BANDEJA 1 é exibida.
Após uns instantes, a página de teste é enviada à Bandeja de Saída no
topo da Impressora.
Instruções de operação da Xerox DocuColor 2006
.
.
1-71
1. Instalação da DocuColor 2006 Como imprimir uma página de teste
Como fazer uma cópia de teste do scanner
Para uma rápida visão geral do Painel de Controle do Scanner, consulte
Conhecendo a DocuColor 2006
.
Botão Copiar
Botão Iniciar
1. Certifique-se de que a mensagem PRONTA esteja sendo exibida no
visor do Painel de Controle da Impressora.
2. Erga a tampa do Scanner e coloque um original no Vidro de Originais.
3. Pressione o botão
4. Pressione o botão
Copiar
Iniciar
para entrar no modo de Cópia.
no Painel de Controle do Scanner.
Após uns instantes, a página de teste é enviada à Bandeja de Saída no
topo da Impressora.
5. Remova o original do Vidro de Originais.
Próxima etapa
Execute uma das seguintes etapas:
Se estiver adicionando memória à Impressora, vá para o procedimento
•
Se estiver adicionando memória ao scanner, vá para o procedimento
•
Se não estiver adicionando memória , vá para
•
1-72
Como adicionar memóri a à impr essor a.
Como adicionar memória ao Scanner
.
2006
Instruções de operação da Xerox DocuColor 2006
.
Conhecendo a DocuColor
Como adicionar memória à impressora 1. Instalação da DocuColor 2006
L
Como adicionar memória à impressora
Você irá precisar de uma chave Phillips para executar este procedimento.
CUIDADO
Proteja a placa de memória da eletricidade estática, mantendo-a na
•
bolsa anti-estática até estar pronto para instalá-la.
Manuseie a placa somente pelo topo ou bordas laterais. Não toque nos
•
componentes da placa ou borda do conector de metal.
Evite colocar a placa próximo a dispositivos magnéticos, como um
•
monitor de PC.
Evite expor a placa à luz solar direta, altas temperaturas ou umidade.
•
1. DESLIGUE a alimentação da impressora e do scanner.
2. Remova os
três parafusos
impressora.
301073A-WO
0
301186
do painel lateral superior direito da
301083
Intruções de operação da Xerox DocuColor 2006 1-73
1. Instalação da DocuColor 2006 Como adicionar memória à impressora
3. Deslize o painel para a esquerda e erga-o para removê-lo. Os entalhes
da placa de memória estão localizados atrás do painel.
301210 301211
O entalhe superior contém a placa de memória de 64MB já
•
instalada
O entalhe inferior está vazio.
•
4. Se estiver substituindo a placa de memória de 64MB por uma ou duas
placas de memória, vá para a etapa 5. Se estiver adicionando outra
placa de memória aos 64MB de memória já existentes, execute esta
etapa.
5. Remova a placa de memória adicional da bolsa anti-estática.
301214
a. Deslize a placa para dentro do entalhe inferior, abaixo da placa de
memória de 64MB.
b. Usando os polegares, pressione a placa no entalhe até ouvir um
clique.
c. Vá para a etapa 7.
Instruções de operação da Xerox DocuColor 20061-74
0301063A-WOL
301233a
Como adicionar memória à impressora 1. Instalação da DocuColor 2006
6. Para substituir a placa de memória de 64MB execute as etapas a
seguir:
a. Para remover a placa de memória de 64 MB, pressione contra os
dois clipes nas laterais do entalhe da placa com os polegares.
b. Quando os clipes cederem, remova a placa de 64MB.
301212
c. Remova a nova placa de memória da bolsa anti-estática.
d. Coloque a placa de memória de 64 MB na bolsa anti-estática.
e. Deslize a nova placa de memória no entalhe superior.
f. Usando os polegares, pressione a placa no entalhe até ouvir um
clique.
301213
g. Se estiver instalando uma segunda placa, deslize-a para dentro do
entalhe inferior e pressione-a no lugar.
301214
Intruções de operação da Xerox DocuColor 2006 1-75
1. Instalação da DocuColor 2006 Como adicionar memória à impressora
7. Insira o painel lateral esquerdo da impressora no lugar, conforme
mostrado abaixo.
301215
8. Pressione o painel para fechá-lo e deslize-o para a esquerda.
9. Reinstale os três parafusos no painel lateral.
301216
301070
Instruções de operação da Xerox DocuColor 20061-76
Como adicionar memória à impressora 1. Instalação da DocuColor 2006
10. LIGUE a alimentação à Impressora e ao Scanner.
0301132a
301072A-WOL
0
11. Após alguns instantes, a mensagem PRONTA é exibida no Painel de
Controle.
Intruções de operação da Xerox DocuColor 2006 1-77
1. Instalação da DocuColor 2006 Como adicionar memória à impressora
Próxima etapa
Execute uma das etapas a seguir:
Se estiver adicionando memória ao scanner, vá para o procedimento
•
Como adicionar memória ao scanner
Se não estiver instalando memória no scanner, vá para a seção
•
Conhecendo a Xerox DocuColor 2006
.
.
Instruções de operação da Xerox DocuColor 20061-78
Como adicionar memória ao scanner 1. Instalação da DocuColor 2006
Como adicionar memória ao scanner
A placa de memória do Scanner permite a cópia em duas faces.
Este procedimento requer uma chave de fenda para ser executado.
CUIDADO
Proteja a placa de memória da eletricidade estática, mantendo-a na
•
bolsa anti-estática até estar pronto para instalá-la.
Manuseie a placa somente pelo topo ou bordas laterais. Não toque nos
•
componentes da placa ou borda do conector de metal.
Evite colocar a placa próximo a dispositivos magnéticos, como um
•
monitor de PC.
Evite expor a placa à luz solar direta, altas temperaturas ou umidade.
•
1. DESLIGUE a alimentação ao scanner.
301125
2. Localize a tampa de acesso na lateral esquerda do Scanner.
301219
Instruções de operação da Xerox DocuColor 2006 1-79
1. Instalação da DocuColor 2006 Como adicionar memória ao scanner
3. Pressione a trava para a direita e remova a tampa de acesso da
Impressora.
301206
4. Remova a placa de memória adicional da bolsa anti-estática.
301207
5. Alinhe a placa nos trilhos do entalhe de acesso e, em seguida, empurre
a placa de memória para dentro do scanner o máximo possível.
0301208A-W O L
Instruções de operação da Xerox DocuColor 20061-80
Como adicionar memória ao scanner 1. Instalação da DocuColor 2006
6. Alinhe os parafusos na extremidade da placa de memória com os
orifícios na tampa traseira da impressora.
7. Use uma chave de fenda para apertar os parafusos.
301209
8. Substitua a tampa de acesso e LIGUE a alimentação.
301085
9. Após alguns instantes, a mensagem PRONTA é exibida no Painel de
Controle.
Instruções de operação da Xerox DocuColor 2006 1-81
1. Instalação da DocuColor 2006 Como adicionar memória ao scanner
Próxima etapa
Vá para a seção
Conhecendo a Xerox DocuColor 2006
.
Instruções de operação da Xerox DocuColor 20061-82
2
Conhecendo a DocuColor 2006
4
3
2
1
Impressora, Vista dianteira
1.
Bandeja do papel 1
– coloque o papel aqui
5
10
6
301074B-WOL
0
7
8
9
2.
Bandeja frente e verso
do papel
3.
Tampa dianteira
Cartucho de cópias/impressão
4.
Painel de controle
para ver mensagens
5.
Bandeja superior de saída
6.
Parada do papel
do normal sejam empurradas para fora da Bandeja de saída. A Parada
do papel é ajustável para papel de até 17 x 11 pol (B4).
7.
Tampa superior direita
8.
Bandeja de alimentação manual
envelopes, cartões postais ou outros tipos de papel
9.
Transporte de alimentação manual
atolamentos do papel
10.
Área de alimentação do papel
do papel
– abra para ter acesso aos Cartuchos do toner e ao
– use para impedir que impressões de tamanho acima
– opção que permite impressão nos dois lados
– use para ter acesso aos menus da Impressora e
– as impressões são entregues aqui
– abra para acrescentar memória adicional
– use para transparências,
– abra para ter acesso aos
– abra para ter acesso aos atolamentos
Instruções de operação da Xerox DocuColor 2006 2-1
2. Conhecendo a DocuColor 2006 Configuração da DocuColor 2006
12
11
Impressora, Vista traseira
11.
Conector de alimentação do scanner
Scanner
12.
Conector de interface do scanner
13
14
15
16
301075B-WOL
TFSGIP
– fornece alimentação ao
– fornece interface ao Scanner
13.
Tampa de acesso à Area 4
– abra para ter acesso a atolamentos de
papel
14.
Bandeja de saída lateral da impressora
nesta bandeja
15.
Interruptor de alimentação da impressora
DESLIGAR a alimentação da impressora
16.
Jaque do cabo de alimentação da impressora
alimentação da impressora aqui
– as cópias são entregues
– use para LIGAR e
– conecte o cabo de
2-2 Instruções de operação da Xerox DocuColor 2006
Configuração da DocuColor 2006 2. Conhecendo a DocuColor 2006
19
20
18
Impressora, Vista interna
17.
Acesso ao carrossel do toner
instalados um de cada vez, através dessa abertura
18.
Área de limpeza de atolamentos do fusor
Toner para aderi-lo ao papel
17
21
22
23
301076B-WOL
0
– os quatro Cartuchos do Toner são
– O Fusor aplica calor ao
19.
Trava de anti-rotação
– use para liberar o Carrossel do toner para
remover e substituir os Cartuchos do toner
20.
Alavanca B
– use para travar o Cartucho de cópias/impressão na
posição
21.
Cartucho de cópias/impressão
– use para transferir imagens de
cópias/impressão para o material de impressão
22.
Botão
– use para girar manualmente o carrossel para acessar os
Cartuchos do toner
23.
Alavanca A
– O Cartucho de cópias/impressão é acessado por aqui
Instruções de operação da Xerox DocuColor 2006 2-3
2. Conhecendo a DocuColor 2006 Painel de controle da impressora
9
1010
0101
0010
8
7
Painel de controle da impressora
1.
Tela do painel de controle
opções do menu, as mensagens de problemas e códigos de defeitos.
2.
Botões de seta
– use para ver as opções listadas em um menu.
1
2
3
6
5
– use para ver o status do sistema, as
4
C /
301150a
3.
Botão Menu
4.
Botão Off-line
– use para passar pelo menus da Impressora.
– use este botão para alternar o status do sistema de
on-line para off-line e vice-versa.
5.
Botão Cancelar
– use este botão para interromper um procedimento e
retornar ao m enu READY.
6.
Botão Enter
7.
Indicador Erro
8.
Indicador Processando
– use este botão para selecionar opções exibidas na tela.
– Este indicador se acende quando um erro ocorreu.
está processando um trabalho.
9.
Indicador On-line
– este indicador acende quando o sistema está on-
line.
– Este indicador acende quando a Impressora
2-4 Instruções de operação da Xerox DocuColor 2006
Componentes do scanner e do alimentador de originais 2. Conhecendo a DocuColor 2006
3
1
6
4
301146a
5
2
301129a
Componentes do scanner e do alimentador de originais
O alimentador de originais é opcional. Seus componentes são ilustrados e
descritos pelos números 3 a 6.
1.
Painel de controle do scanner
opções da DocuColor 2006
2.
Slot de expansão de memória
um e dois lados
3.
Bandeja de entrada de originais
digitalizados aqui
4.
Bandeja de saída de originais
entregues aqui
5.
Alça da tampa de originais
6.
Tampa de acesso
– levante para ter acesso aos rolos de alimentação e
para remover atolamentos
– use para ter acesso aos recursos e
– fornecido para a opção de cópia em
– coloque os originais a serem
– os originais digitaliz ados são
– use para ter acesso ao Vidro de originais
Instruções de operação da Xerox DocuColor 2006 2-5
2. Conhecendo a DocuColor 2006 Componentes do scanner e do alimentador de originais
7
8
9
03012 21A -W O L
7.
Tampa de documentos
acesso ao Vidro de originais
8.
Canto de registro
aqui
9.
Vidro de originais
sem Alimentador de originais – levante para ter
– coloque o canto superior direito de seu original
– suporta o original para digitalização
2-6 Instruções de operação da Xerox DocuColor 2006
Painel de controle do scanner 2. Conhecendo a DocuColor 2006
1816111271234
17
19 20 17 15
16
15
18
19 20
1314
13
12
Painel de controle do scanner
1.
Tela do painel de controle
opções do menu, as mensages de problema e códigos de falha.
2.
Botão Copy (Copiar)
para modo de cópia
3.
Botão Tools (Ferramentas)
administração
1
14 10 9
11
2
910
8
3
7
6
– use para ver o status do sistema, as
– use para alternar o sistema do modo on-line
– fornece acesso aos recursos de
4
5
5
68
301149b
4.
Botão Clear All (Limpar tudo)
– use para limpar a opção selecionada e
restaurar o padrão do sistema
5.
Botão Stop (Parar)
6.
Botão Start (Iniciar)
7.
Botões numéricos
– use para interromper o processo de cópia
– use para iniciar o processo de cópia
– use para digitar a quantidade de cópias e para
digitar senhas
8.
Botão Exit (Sair)
– use para retornar à tela de mensagem exibida
anteriormente
9.
Botão Select (Selecionar)
– use para salvar os recursos e opções
selecionados atualmente
10.
Botões de seta do menu
– use para ver as opções listadas em um
menu
11.
Botão Advanced Features (Funções avançadas)
– use para ter
acesso aos recursos Output (Saída), Erase (Apagar), 2-sided (Frente e
verso) e 2 up (2 em 1).
12.
Botão Quality Adjustment (Ajuste de qualidade)
– use para ter
acesso à tela de ajuste de qualidade para alterar a nitidez e o nível de
cor das cópias.
13.
Dial de contraste
– use para clarear ou escurecer a Tela do painel de
Controle
14.
Botões de seta Paper Supply (Papel)
– use para selecionar a bandeja
do papel desejada
Instruções de operação da Xerox DocuColor 2006 2-7
2. Conhecendo a DocuColor 2006 Painel de controle do scanner
15.
Botão de seta Zoom
– use para selecionar Reduce/Enlarge de 25 a
400%.
16.
Botões de seta Reduce/Enlarge (Reduzir/Ampliar)
– use para
selecionar uma das configurações predefinidas de redução ou
ampliação.
17.
Indicadores Reduce/Enlarge (Reduzir/Ampliar)
– indicam qual das
opções está selecionada atualmente
18.
Indicadores de fornecimento do papel
– indicam qual bandeja do
papel está em uso atualmente
19.
Botões Color Mode (Modo de Cores) e Quality Adjustment (Ajuste
de Qualidade)
– use para ter acesso às opções de Color Mode e
qualidade de impressão da saí da
20.
Botões Lighten/Darken (Clarear/Escurecer)
– use para clarear ou
escurecer a saída
2-8 Instruções de operação da Xerox DocuColor 2006
