Xerox DocuColor 12 Administration Guide [pt]

Xerox DocuColor 12 Impressora/Copiadora Digital a Cores

Guia de Administração do Sistema

The Document Company

Xerox

A proteção de copyright aqui reivindicada inclui todas as formas e assuntos de materiais e informações suscetíveis de registro de direitos autorais atualmente previstos, estatutária ou juridicamente, ou de hoje em diante consentidos, incluindo, sem restrições, o material gerado a partir dos programas de software exibidos, tais como estilos, modelos, ícones, apresentações de tela, aspectos, etc.

Xerox

, The Document Company®, o X estilizado, bem como todos

os nomes e números de produtos Xerox mencionados nesta publicação, são marcas registradas da Xerox Corporation. A Xerox Canadá possui licença de todas as marcas. Outras marcas e nomes de produtos podem ser marcas registradas de suas respectivas empresas e também são reconhecidos.

As Cores P A NT ONE

* geradas pela DocuColor 12 são simulações de processamento de quatro cores e podem não corresponder aos padrões de cores sólidas identificadas como PANTONE. Utilize o s Manuais de Referência de Cores PANT ONE atuais para obter a cor exata.

As simulações de Cores PANTONE somente podem ser obtidas neste produto quando fornecidas por pacotes de software qualificados licenciados pela Pantone. Entre em contato com a Pantone, Inc. para obter uma lista de licenciados qualificados.

Marca registrada de verificação de padrão de cor da *Pantone, Inc.

©Pantone, Inc., 1988.

Este documento é periodicamente modificado. As atualizações técnicas serão incluídas nas edições subseqüentes.

Impresso en EE.UU.

Notas de segurança

A copiadora/impressora Xerox DocuColor 12 e os

suprimentos de manutenção recomendados foram projetados e testados para atender a requisitos estritos de segurança. A atenção às notas a seguir irá assegurar a continuidade da operação segura de sua copiadora/impressora.

Segurança elétrica

• Use somente o cabo de força fornecido com

este equipamento.

• Conecte o cabo de força diretamente a uma

tomada elétrica corretamente aterrada. use um cabo de extensão. Se você não souber se a tomada está aterrada ou não, consulte um eletricista qualificado.

Não

• Não use um plugue adaptador de aterramento

para conectar este equipamento a uma tomada elétrica que não tenha um terminal de conexão à terra.

ADVERTÊNCIA: Você poderá levar um forte choque elétrico se a tomada não estiver corretamente aterrada .

• Não coloque a copiadora/impressora onde as

pessoas possam pisar ou tropeçar no cabo de força. Não coloque objetos sobre o cabo de força.

• Não anule ou desative as travas elétricas ou

mecânicas.

• Não obstrua as aberturas de ventilação.

Essas aberturas destinam-se a evitar o superaquecimento da máquina.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 I NOTAS DE SEGURANÇA

ADVERTÊNCIA: Nunca empurre objetos de qualquer tipo por entre fendas ou aberturas neste

equipamento. O contato com um ponto de volta-

gem ou um curto-circuito em uma peça poderá resultar em incêndio ou choque elétrico.

• Caso ocorra alguma das condições a seguir,

desligue a força da máquina imediatamente e desconecte o cabo de força da tomada elétrica. Chame um representante autorizado

de serviços da Xerox para corrigir o problema. – S e a máquina emitir ruídos ou odores

incomuns.

– S e o cabo de força estiver danificado ou

puído.

– S e um disjuntor , fusível ou outro

dispositivo de seguranç a do painel de parede desengatar-se.

– S e for derramado algum líquido na

copiadora/impressora. – Se a máquina for exposta à água. – Se qualquer parte da máquina estiver

danificada.

Dispositivo de desconexão

O cabo de força é o dispositivo de desconexão para este equipamento. Ele é conectado na parte traseira da máquina como um dispositivo de ligação elétrica. Para remover toda a energia elétrica da máquina, desconecte o cabo de força da tomada elétrica.

NOTAS DE SEGURANÇA II GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Segurança de laser

CUIDADO: O uso de controles, ajustes ou procedimentos diferentes dos especificados nesta

documentação poderá resultar em exposição de risco a radiação de laser.

Este equipamento está em conformidade com os padrões internacionais de segurança. Com referência específica à segurança de laser, o equipamento está em conformidade com os padrões de desempenho para produtos a laser estabelecidos por agências governamentais, nacionais e internacionais, como um produto a laser Classe 1. Ele não emite luz perigosa, uma vez que o raio fica totalmente fechado durante todas as fases de operação do cliente e manutenção.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 III NOTAS DE SEGURANÇA

Segurança de manutenção

• Não tente qualquer procedimento de

manutenção que não esteja especificamente descrito na documentação fornecida com a sua copiadora/impressora.

• Não use limpadores em aerosol. O uso de

suprimentos não aprovados poderá causar o

fraco desempenho da copiadora/impressora e criar uma condição perigosa.

• Use os suprimentos e materiais de limpeza

somente conforme instruído neste manual. Mantenha todos esses materiais fora do alcance de crianças.

• Não remova as tampas ou proteções fixadas

com parafusos. Você não pode fazer a manutenção de nenhuma peça atrás dessas tampas.

Não execute qualquer procedimento de manutenção, a menos que tenha sido treinado para tal por um representante da Xerox, ou que um procedimento esteja especificamente descrito em um dos manuais da copiadora/impressora.

NOTAS DE SEGURANÇA IV GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Segurança operacional

Seu equipamento e seus suprimentos Xerox foram projetados e testados para atender a

requisitos estritos de segurança. Estes incluem exame de agências de segurança, aprovação e conformidade com os padrões ambientais estabelecidos.

A atenção às diretrizes de segurança a seguir ajudará a assegurar a continuidade da operação segura de sua copiadora/impressora:

• Use os materiais e suprimentos

especificamente projetados para a sua copiadora/impressora. O uso de materiais

inadequados poderá resultar no fraco desempenho da máquina e, possivelmente, em uma situação de risco.

• Siga todas as advertências e instruções

assinaladas na máquina ou fornecidas com ela.

• Coloque a máquina em uma sala com espaço

adequado para ventilação e manutenção.

• Coloque a máquina sobre uma superfície

sólida e plana (não sobre um carpete grosso), que seja firme o suficiente para suportar o peso da mesma.

• Não tente mover a máquina. Um dispositivo

de nivelamento que tenha sido abaixado quando a máquina foi instalada poderá danificar o carpete ou o chão.

• Não coloque a máquina perto de uma fonte

de calor.

• Não coloque a máquina sob a luz direta do

sol.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 V NOTAS DE SEGURANÇA

• Não coloque a máquina na direção da

corrente de ar frio de um sistema de ar condicionado.

• Não coloque recipientes de café ou outros

líquidos sobre a máquina.

• Não bloqueie ou cubra as fendas e aberturas

na máquina. Sem ventilação adequada, a máquina poderá ficar superaquecida.

• Não tente anular qualquer dispositivo de trava

elétrica ou mecânica.

ADVERTÊNCIA: Tenha cuidado ao trabalhar em

áreas identificadas com este símbolo de advertência. Essas áreas podem estar muito quentes e causar ferimentos.

Se precisar de infomações adicionais de segurança referentes à máquina ou aos materiais, contate o representante da Xerox.

Segurança de ozônio

Este produto produz ozônio durante a operação normal. O ozônio é mais pesado do que o ar e a

quantidade depende do volume de cópias. O fornecimento dos parâmetros ambientais corretos, conforme especificado nos procedimentos de instalação da Xerox, irá assegurar que os níveis de concentração atinjam limites seguros.

Se precisar de informações adicionais sobre o ozônio, solicite a publicação da Xerox, 600P83222, ligando para 1-800-828-6571 nos EUA. Para obter uma versão em francês, ligue para 1-800-828-6571 nos EUA e em seguida pressione 2.

OZONE

NOTAS DE SEGURANÇA VI GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Observações

Emissões de freqüência de rádio

FCC

Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital Classe B, de acordo com a Parte 15 do Regulamentos da

FCC. Esses limites destinam-se a fornecer uma proteção razoável contra a interferência prejudicial em uma instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de freqüência de rádio e, se não for instalado e usado de acordo com as instruções, poderá causar interferência prejudicial às comunicações de rádio. Entretanto, não há garantia de que não ocorrerá interferência em uma instalação em particular. Caso este equipamento cause interferência prejudicial à recepção de rádio ou televisão, que pode ser determinada desligandose e ligando-se o equipamento, encorajamos o usuário a tentar corrigir a interferência por meio de uma ou mais das medidas a seguir:

• Reoriente ou reposicione a antena receptora.

• Aumente o espaço entre o equipamento e o

receptor.

• Conecte o equipamento à tomada de um

circuito diferente daquele ao qual o receptor estiver conectado.

• Consulte o revendedor ou um técnico de

rádio/TV experiente para obter ajuda.

Alterações ou modificações efetuadas neste equipamento, não especificamente aprovadas pela Xerox Corporation, poderão invalidar a autoridade concedida pela FCC para operá-lo.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 VII OBSERVAÇÕES

Cabos blindados devem ser usados com este equipamento, para manter a conformidade com os

regulamentos da FCC.

No Canadá

Esta aparelhagem digital não excede os limites da Classe B para radioemissões de ruído a partir de aparelhagem digital, conforme definido nos

Regulamentos de interferência de rádio da Industry Canada.

FCC

O seguinte se aplica ao produto, quando equipado com as opções de conectividade Token

Ring ou Banyan Vines: Este equipamento foi testado e considerado em

conformidade com os limites para um dispositivo digital Classe A, de acordo com a Parte 15 dos Regulamento s da FCC. Esses limi tes destinam -se a fornecer uma proteção razoável contra a interferência prejudicial, quando o equipamento for operado em um ambiente comercial. Este equipamento gera, utiliza e pode irradiar energia de frequência de rádio e, se não for instalado e usado de acordo com o manual de instruções, poderá causar interferência prejudicial às comunicações de rádio. É provavel que a operação deste equipamento em uma área residencial cause interferência prejudicial, caso em que o usuário será solicitado a corrigir a interferência por sua própria conta.

lterações ou modificações efetuadas neste equipamento, não especificamente aprovadas pela Xerox Corporation, poderão invalidar a autoridade do usuário para operá-lo.

Cabos blindados devem ser usados com este equipamento, para manter a conformidade com

os regulamentos da FCC.

No Canadá

Esta aparelhagem digital não excede os limites da Classe A para radioemissões de ruído a partir de aparelhagem digital, conforme definido nos

OBSERVAÇÕES VIII GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Regulamentos de interferência de rádio da Industry Canada.

Aprovação de voltagem extra baixa de segurança

A copiadora/impressora Xerox DocuColor 12 está em conformidade com várias agências governamentais e regulamentos nacionais de segurança. Todas as portas do sistema ligam-se aos circuitos de Voltagem extra baixa de segurança (SELV), para conexão aos dispositivos e redes pertencentes aos clientes. As adições de acessórios, de clientes ou de terceiros, que forem anexadas à copiadora/impressora deverão atender ou exceder os requisitos listados acima. Todos os módulos que requererem conexão externa deverão ser instalados por meio do procedimento de instalação da DocuColor 12.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 IX OBSERVAÇÕES

Certificados . . . na Europa

A marca CE aplicada a este produto simboliza a

Declaração de Conformidade da Xerox Europa com as seguintes Diretrizes aplicáveis da União Européia, nas datas indicadas:

1 de janeiro de 1995: - Diretriz do Conselho 73/23/ EEC emendada pela Diretriz do Conselho 93/68/

EEC, aproximação das leis dos estados membros relativas a equipamento de baixa voltagem.

1 de janeiro de 1996: - Diretriz do Conselho 89/ 336/EEC, aproximação das leis dos estados membros relativas a compatibilidade eletromagnética.

Alterações ou modificações efetuadas neste equipamento, não especificamente aprovadas pela Xerox Europa, poderão invalidar a autoridade do usuário para operá-lo.

Cabos blindados devem ser usados com este equipamento, para manter a conformidade com a Diretriz 89/336/EEC da EMC.

Este equipamento não foi originalmente projetado para utilização em um ambiente doméstico.

Uma declaração completa, definindo as Diretrizes relevantes e os padrões referidos, pode ser obtida com o representante da Xerox Europa.

ADVERTÊNCIA: Para permitir que este equipamento opere em proximidade com equipamento

Industrial, Científico e Médico (ISM), poderá ser necessário que a radiação externa do equipamento ISM seja limitada, ou que medidas especiais de mitigação sejam tomadas.

OBSERVAÇÕES X GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

O seguinte se aplica ao produto, quando

equipado com as opções de conectividade Token Ring ou Banyan Vines:

ADVERTÊNCIA: Este é um produto Classe A. Em um ambiente doméstico, este produto pode causar interferência de rádio, caso em que o usuário poderá ser solicitado a tomar as medidas adequadas.

Alterações ou modificações efetuadas neste equipamento, não especificamente aprovadas pela Xerox Europa, poderão invalidar a autoridade do usuário para operá-lo.

Cabos blindados devem ser usados com este equipamento, para manter a conformidade com a Diretriz 89/336/EEC da EMC.

ADVERTÊNCIA: Para permitir que este equipamento opere em proximidade com equipamento

Industrial, Científico e Médico (ISM), poderá ser necessário que a radiação externa do equipamento ISM seja limitada, ou que medidas especiais de mitigação sejam tomadas.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 XI OBSERVAÇÕES

É ilegal . . . nos EUA

O Congresso, por meio de estatuto, proibiu a

cópia dos itens a seguir sob determinadas circunstâncias. Penalidades de multa ou prisão poderão ser impostas aos culpados de fazer tais cópias.

1. Obrigações ou títulos do Governo dos Estados

Unidos, tais como: Certificado de endividamento Moeda do National

Bank Cupons de ações Notas do Federal Reserve Bank Certificados de prata Certificados de ouro Ações dos Estados Unidos Notas do Tesouro Notas da Reserva Federal Notas fracionárias Certificados de depósito Papel-moeda Ações e obrigações de determinadas agências do

governo, como a FHA, etc.

Ações. (As ações da poupança dos EUA podem ser fotografadas somente para fins publicitários, relacionados à campanha para a venda das mesmas.)

Selos de receita interna. (Caso seja necessário copiar um documento legal em que conste um selo de receita carimbado, isso poderá ser feito, contanto que a reprodução do documento seja realizada para fins legais.)

Selos de postagem, carimbados ou não carimbados. (Para fins filatélicos, selos de postagem poderão ser fotografados, contanto que a reprodução seja em preto e branco e de menos de 75% ou mais de 150% das dimensões lineares do original.)

Ordens de pagamento postal. Cédulas, cheques ou esboç os de dinhei ro

desenhados por ou sob a responsabilidade de oficiais dos Estados Unidos autorizados.

Selos e outros representantes de valor, seja qual for a denominação, que tenham sido ou possam ser emitidos segundo qualquer Ato do Congresso.

OBSERVAÇÕES XII GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

2. Certificados de Compensaç ão Ajus tada para veteranos das Guerras Mundiais.

3. Obrigações ou títulos de qualquer governo, banco ou corporação estrangeira.

4. Material sob a proteção de copyright, a menos que tenha sido obtida a permissão do proprietário dos direitos autorais, ou que a cópia esteja incluída nas provisões da lei de copyright de “uso lícito” ou de direitos de reprodução de bibliotecas. Informações adicionais sobre essas provisões podem ser obtidas na Repartição de Copyright, Biblioteca do Congresso, Washington, D.C. 20559. Peça a Circular R21.

5. Certificados de cidadania ou naturalização. (Certificados de naturalização estrangeira podem ser fotografados. )

6. Passaportes. (Passaportes estrangeiros podem ser fotografados. )

7. Papéis de imigração.

8. Cartões de registro sorteados.

9. Papéis de indução de serviço seletivo que contenham qualquer uma das seguintes informações do Registrante:

Salário ou renda Status de dependência Registros de cortes jurídicas Serviço militar

anterior Condição física ou mental Exceção: certificados de dispensa do Exército

e da Marinha de Guerra dos EUA podem ser fotografados.

10. Distintivos, carteiras de identidade, passes ou insígnias portados por pessoal militar ou naval, ou por membros dos diversos Departamentos Federais, como o FBI, o T esouro, etc. (a menos que a fotografia seja encomendada pelo chefe do departamento ou repartição.)

A cópia dos seguintes itens também é proibida em certos estados: Licenças de automóveis - Carteiras de motorista - Certificados de título de automóveis.

A lista acima não está completa, e não assumimos qualquer responsabilidade por sua totalidade ou precisão. Em caso de dúvida, consulte seu advogado.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 XIII OBSERVAÇÕES

É ilegal . . . no Canadá

O Parlamento, por meio de estatuto, proibiu a

cópia dos itens a seguir sob determinadas circunstâncias. Penalidades de multa ou prisão poderão ser impostas aos culpados de fazer tais cópias.

1. Cédulas correntes ou papel-moeda corrente.

2. Obrigações ou títulos de um governo ou banco.

3. Papel de notas do Tesouro ou papel de receita.

4. O selo público do Canadá ou de uma província, ou o selo de uma corporação ou autoridade pública no Canadá, ou de um tribunal.

5. Proclamações, ordens, regulamentos ou decretos, ou avisos destes (com o intento de dar a falsa impressão de ter sido impresso pelo Impressor da Rainha para o Canadá, ou pelo impressor equivalente para uma província).

6. Marcas, selos, invólucros ou desenhos usados por ou em nome do Governo do Canadá ou de uma província, o governo de um estado que não o Canadá ou um departamento, junta, comissão ou agência estabelecida pelo Governo do Canadá ou de uma província, ou do governo de um estado que não o Canadá.

7. Selos estampados ou adesivos usados para fins de receita pelo Governo do Canadá ou de uma província, ou pelo governo de um estado que não o Canadá.

8. Documentos, registros ou arquivos mantidos por

oficiais públicos encarregados de fazer ou emitir cópias certificadas dos mesmos, quando a cópia der a falsa impressão de ser uma cópia certificada.

9. Material protegido por copyright ou marcas registradas de toda sorte, sem o consentimento do proprietário dos direitos autorais ou da marca registrada.

10. TA lista acima é fornecida para a sua conveniência e assistência, porém não está completa, e não assumimos qualquer responsabilidade por sua totalidade ou precisão. Em caso de dúvida, consulte seu advogado.

OBSERVAÇÕES XIV GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Observações ambientais . . . nos EUA

Como parceira do ENERGY STAR®, a Xerox Corporation determinou que o modelo desta

copiadora/impressora atenda às diretrizes do ENERGY STAR

ENERGY STAR EUA.

O programa ENERGY STAR é um esforço conjunto entre a Agência de Proteção Ambiental e a indústria de equipamento de escritório para desenvolver computadores pessoais, monitores, impressoras, fax e copiadoras que funcionem com eficiência de energia. A redução do consumo de energia deste equipamento ajudará a combater o smog, a chuva ácida e as alterações climáticas de longa duração, diminuindo as emissões resultantes da geração de eletricidade.

para eficiência de energia.

é uma marca registrada dos

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 XV OBSERVAÇÕES

Observações ambientais . . . no Canadá

Como participante do programa Environmental Choice, a Xerox Corporation determinou que o

modelo desta copiadora/impressora atenda às diretrizes do Environmental Choice para eficiência de energia.

O Environment Canada estabeleceu o programa

Environmental Choice em 1988, para ajudar os consumidores a identificar os produtos e serviços ambientalmente responsáveis. As copiadoras, impressoras e fax devem atender a critérios de eficiência de energia e emissões, e apresentar compatibilidade com suprimentos reciclados. Atualmente, o Environmental Choice tem mais de 1600 produtos aprovados e 140 licenciados. A Xerox foi líder na oferta de produtos aprovado s pelo EcoLogo. Em 1996, a Xerox se tornou a primeira empresa licenciada para usar o EcoLogo do Environmental Choice para suas copiadoras, impressoras e fax.

OBSERVAÇÕES XVI GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Índice

Notas de segurança ............................................................................. I

Segurança elétrica .....................................................................................I

Segurança de laser .................................................................................III

Segurança de manutenção ....................................................................IV

Segurança operacional ............................................................................V

Segurança de ozônio ..............................................................................VI

Observações ...................................................................................... VII

Emissões de freqüência de rádio .......................................................... VII

FCC ......................................................................... VII

No Canadá ..............................................................VIII

FCC ........................................................................ VIII

No Canadá ..............................................................VIII

Aprovação de voltagem extra baixa de segurança ................................ IX

Certificados . . . na Europa ...................................................................... X

É ilegal . . . nos EUA ..............................................................................XII

É ilegal . . . no Canadá .........................................................................XIV

Observações ambientais . . . nos EUA ..................................................XV

Observações ambientais . . . no Canadá .............................................XVI

Sobre este manual ............................................................................1-1

Convenções adotadas neste manual ................................................... 1-2

Gerenciamento de contagem e contas ........................................... 2-1

Visão geral ............................................................................................ 2-1

Verificação do medidor ......................................................................... 2-2

Confirmar produtos de consumo .............. ...... ....... ............................... 2-3

Modo Administração do Auditron ......................................................... 2-4

Entrar no modo Administração do Auditron ............ 2-5

Sair do modo Administração do Auditron ............... 2-6

Criar/Modificar contas de usuários ......................... 2-7

Editar contas ..................... ....... ...... ....... ...... ....... ..... 2-8

Restaurar contas .................................................. 2-10

Acesso ao Auditron ............................................... 2-11

Alteração da senha do administrador do Auditron 2-12

Modo Recursos .................................................................................3-1

Visão geral ............................................................................................ 3-1

Entrar e sair do modo Recursos ........................................................... 3-3

Entrar no modo Recursos ....................................... 3-3

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 XVII ÍNDICE

Sair do modo Recursos .......................................... 3-4

Gerenciamento de bandejas ................................................................ 3-5

Padrões de funções .............................................................................. 3-9

Configuração da máquina .................................................................. 3-25

Sinais sonoros .................................................................................... 3-27

Personalizar telas ............................................................................... 3-29

Qualidade de imagem do sistema ...................................................... 3-31

Tempos de espera da máquina .......................................................... 3-36

Padrões de redução/ampliação .......................................................... 3-38

Alterar número de acesso a recursos ................................................. 3-40

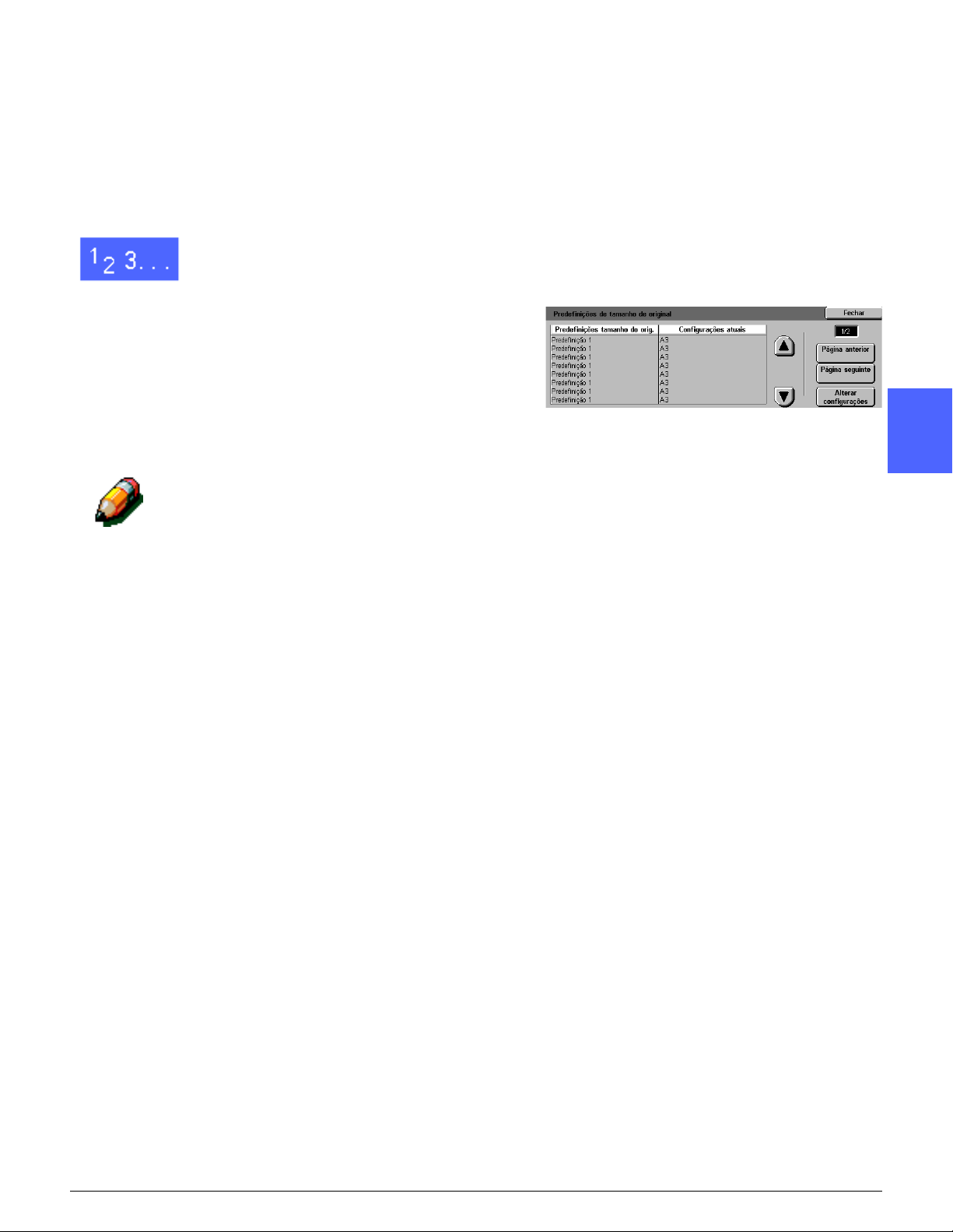

Tamanho original predefinido ............................................................. 3-41

Tipo de papel .......................................................... 3-5

Configuração automática de bandejas ................... 3-7

Procedimento básico para definir os padrões de funções

3-10

Abastecimento de papel ....................................... 3-11

Redução/Ampliação .......... ............. ............. .......... 3-11

Tipo de original ..................................................... 3-12

Tipo foto - Foto e texto .......................................... 3-13

Tipo foto - Tipo foto ............................................... 3-14

Tipo texto .............................................................. 3-15

Clarear/Escurecer .................... ............................. 3-16

Cor final ................................................................ 3-16

Alternância de cores ............................................. 3-17

Saturação ............................................................. 3-17

Equilíbrio de cores variável (Amarelo, Magenta,

Ciano e Preto) .......................... ...... ....... ...... ....... ... 3-18

Nitidez ......................... .......................................... 3-19

Deslocamentos de margem para a face 1 e

face 2 .................................................................... 3-20

Deslocamento de canto ........................................ 3-21

Deslocamento variável ......................................... 3-21

Apagar bordas ............................... ....... ...... ....... ... 3-22

Orientação de original ........................................... 3-23

Cópia em 2 faces .................................................. 3-23

Girar face 2 ........................................................... 3-23

Várias páginas em 1 ............................................. 3-24

2 páginas em 1 ..................................................... 3-24

4 e 8 páginas em 1 ............................................... 3-24

Ajuste das configurações de reconhecimento

de imagem ............................................................ 3-32

Ajuste automático de tela ..................................... 3-34

Manutenção ..................... ... .. ................. .. ................. .. ................. ... ...4-1

ÍNDICE XVIII GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Visão geral ............................................................................................ 4-1

Limpeza da tela de toque ..................................................................... 4-2

Limpeza do vidro de originais ............................................................... 4-3

Limpeza da tampa do vidro de originais ............................................... 4-4

Limpeza do painel de edição ................................................................ 4-5

Reposição de suprimentos ................................................................... 4-6

Reposição do cartucho de tinta seca ...................... 4-6

Reposição do recipiente de despejo de tinta seca . 4-9

Reposição do recipiente de despejo de revelador 4-12

Reposição do cartucho de cópia/impressão .........4-15

Reposição do cartucho de óleo do fusor .............. 4-19

Reposição da tela de limpeza ............................... 4-24

Solicitação de assistência técnica ...................................................... 4-27

Encomenda de produtos de consumo ................................................ 4-29

Suprimentos a serem mantidos à disposiç ão ....... 4-30

Papéis e transparências recomendados .............. 4-31

Manuais de reposição (somente para o

mercado dos EUA) ............................................... 4-31

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 XIX ÍNDICE

ÍNDICE XX GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

1. Sobre este manual

As telas de Administração do Sistema permitem ao administrador do sistema verificar os medidores, os consumíveis e a contagem de saídas. Também permitem ao administrador do sistema acessar o modo Ferramentas.

No modo Ferramentas, o Administrador do sistema pode definir os valores padrão para uma gama de recursos de copiadora/ impressora e saída de cópia, registrar cores personalizadas, bem como relocar/adicionar ou excluir recursos de telas.

Enfim, o Administrador do sistema geralmente é a pessoa treinada para executar tarefas de manutenção e procedimentos de remoção/ reposição e para fazer pedidos de suprimentos.

O guia de Administração do Sistema subdividese, portanto, em três partes:

• Verificação de medidores, consumíveis e

contagem de saídas

• Modo Ferramentas

• Manutenção

Este guia deve ser usado em conjunto com o

do Usuário da DocuColor 12 Recomendados para a DocuColor 12

mais informações sobre a DocuColor 12 com Digital Front End (DFE) externo, consulte o

do Usuário da Impressora DocuColor 12

Para obter informações sobre planejamento, consulte o

Cliente da DocuColor 12

Guia de Planejamento de Local do

Materiais

. Para obter

Guia

GUIA DE ADMINISTRAÇÃO DO SISTEMA DA DOCUCOLOR 1–1 SOBRE ESTE MANUAL

Convenções adotadas neste manual

As descrições dos recursos e opções geralmente precedem as etapas de procedimento. É possível que você precise combinar diversos procedimentos para alcançar os resultados desejados.

Este manual adota vários símbolos para

ajudá-lo a identificar diversos tipos de informações. Estes símbolos são descritos abaixo.

O símbolo 1, 2, 3 indica o início de um procedimento. Assegure-se de seguir os passos cuidadosamente na ordem dada.

NOTA: As notas fornecem informações

extras, que podem ser úteis para você compreender ou executar os procedimentos.

PONTO CHAVE: Este símbolo chama sua atenção para informações adicionais ou dicas

importantes.

ADVERTÊNCIA: Este símbolo alerta-o para um procedimento, prática ou condição operacional ou de manutenção que, se não for estritamente observada, poderá resultar em ferimentos ou morte.

ADVERTÊNCIA: Este símbolo de superfície quente adverte-o sobre uma área que pode estar muito quente e que, se tocada, causaria ferimentos.

CUIDADO: Este símbolo alerta-o para um

procedimento, prática ou condição operacional ou de manutenção que, se não for estritamente observada, poderá resultar em dano ou destruição do equipamento, ou em perda de dados.

SOBRE ESTE MANUAL 1–2 GUIA DE ADMINISTRAÇÃO DO SISTEMA DA DOCUCOLOR

2. Gerenciamento de contagem e contas

Visão geral

O Administrador do sistema é responsável pela inspeção periódica das contagens atuais de saída e dos produtos de consumo, tais como tinta seca ou óleo do fusor. Qualquer usuário poderá verificar tais contagens.

O Administrador do sistema também confirma e edita as contas, e tem a opção de excluir contas ou de mudar a senha de administração do sistema.

Use o botão Administração, ilustrado na Figura 1, acima do teclado numérico, e adote os procedimentos neste capítulo para executar estas atividades.

Figura 1: botão Administração

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–1 GERENCIAMENTO DE CONTAGEM E CONTAS

Verificação do medidor

Com o recurso Verificação do medidor, qualquer usuário poderá verificar o volume atual de cópias em preto e branco, cor máxima, três cores ou cor única.

Pressione o botão Administração, acima do teclado numérico, para exibir a tela Acesso, conforme ilustrado na Figura 2.

Figura 2: tela Acesso

Toque no ícone Medidores para exibir a tela Medidores, conforme ilustrado na Figura 3.

4 5

Observe as contagens atuais para os vários tipos de documentos.

Toque em Fechar para exibir a tela Acesso.

Toque em Fechar para sair do modo Administração e exibir as guias do operador.

Figura 3: tela Medidores

GERENCIAMENTO DE CONTAGEM E CONTAS 2–2 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

Confirmar produtos de consumo

Com o recurso Confirmar produtos de consumo,

qualquer usuário poderá verificar o estado dos produtos de consumo da DocuColor 12, para determinar se algum deles requer reposição.

4 5

Pressione o botão Administração, acima do teclado numérico, para exibir a tela Acesso, conforme ilustrado na Figura 4.

Toque no ícone Status dos produtos de consumo para exibir a tela Status dos produtos de consumo, conforme ilustrado na Figura 5.

Observe o estado atual dos vários tipos de produtos de consumo. “OK” indica que nenhuma reposição é necessária.

Toque em Fechar para exibir a tela Acesso.

Toque em Fechar para sair do modo Administração e exibir as guias do operador.

Figura 4: tela Acesso

Figura 5: tela Status dos produtos de

consumo

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–3 GERENCIAMENTO DE CONTAGEM E CONTAS

Modo Administração do Auditron

Quando ativado, o modo Administração do Auditron mantém uma contagem do volume de cópias para cada conta registrada.

O administrador do sistema pode executar as seguintes tarefas no modo Administração do Auditron:

• Criar/Modificar contas de usuários

• Acesso ao Auditron

• Editar contas

• Restaurar contas

• Senha do administrador do Auditron

NOTA: Para acessar qualquer uma das telas em

que estas funções são executadas, você deverá primeiro inserir a senha de administrador do sistema.

Esta seção conduz você através dos procedimentos para entrar e sair do modo Administração do Auditron e para as tarefas acima descritas.

GERENCIAMENTO DE CONTAGEM E CONTAS 2–4 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

Entrar no modo Administração do Auditron

1 2

Pressione o botão Administração, acima do teclado numérico, para exibir a tela Acesso.

Toque no botão Administração do Auditron na

tela, para exibir a tela Inserir senha, conforme ilustrado na Figura 6.

Use o teclado numérico para inserir a senha correta e toque em Entrar na Tela de toque para exibir a tela Administração do Auditron, conforme ilustrado na Figura 7.

NOTA: A senha padrão é 11111. Certifique-se de mudar a senha, para que indivíduos não autorizados não tenham acesso ao modo Administração do Auditron.

Para fechar a janela sem inserir uma senha, toque em Fechar.

Figura 6: tela Inserir senha

Figura 7: tela Administração do Auditron

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–5 GERENCIAMENTO DE CONTAGEM E CONTAS

PONTO CHAVE:

• Todas as seleções de programação

anteriores são canceladas quando você pressionar o botão Limpar tudo no modo Administração do Auditron.

• Você não pode programar trabalhos enquanto

estiver no modo Administração do Auditron.

Sair do modo Administração do Auditron

Para sair do modo Administração do Auditron, toque no botão Fechar na tela Administração do Auditron.

Toque em Fechar para sair de qualquer tela dentro do modo Administração do Auditron, sem efetuar alterações, e para exibir a tela anterior.

GERENCIAMENTO DE CONTAGEM E CONTAS 2–6 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

Criar/Modificar contas de usuários

Use o recurso Criar/ Modificar contas de usuários para criar contas de usuários, para fins de administração de contagem.

PONTO CHAVE: Você deve criar uma conta antes de editar (inserir ou alterar) sua senha, limite de conta ou restrições.

Na tela Administração do Auditron, toque em

Criar/Modificar contas de usuários para exibir a

tela Criar/Modificar contas de usuários, conforme ilustrado na Figura 8.

Execute um dos seguintes procedimentos:

• Use as setas para cima e para baixo para

inserir um novo número de conta.

Figura 8: tela Criar/Modificar contas de

Usuário

• Toque no botão Entrar número com o

teclado e digite o novo número de conta

usando o teclado. Toque no botão Entrar.

T oque em Fechar para exibir a tela Administração do Auditron.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–7 GERENCIAMENTO DE CONTAGEM E CONTAS

Editar contas

Use o recurso Editar contas para alterar as

configurações ou reinicializar o contador para uma conta criada anteriormente.

PONTO CHAVE: você deve criar uma conta antes de editar (inserir ou alterar) sua senha, limite de conta ou restrições.

Na tela Administração do Auditron, toque em Editar contas para exibir a tela Editar contas, conforme ilustrado na Figura 9.

Toque no botão Entrar número com o teclado e digite um número de conta para uma conta existente, usando o teclado.

Figura 9: tela Editar Contas

Toque no botão Entrar. Toque no ícone Alterar config.: conta #### para

exibir a tela Alterar configurações.

GERENCIAMENTO DE CONTAGEM E CONTAS 2–8 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

Execute um ou mais dos seguintes procedimentos:

• Insira a Senha da conta.

Sob a caixa Senha da conta, toque no botão

Entrar número com o teclado. Digite uma senha para a conta. A senha

deverá ter ao menos 4 dígitos. Toque no botão Entrar. A senha é exibida.

• Insira o Limite da conta.

Sob a caixa Limite da conta, toque no botão

Entrar número com o teclado.

Figura 10: tela Alterar configurações

7 8

Toque no botão Entrar. O limite da conta é exibido.

• Atribua as restrições.

Toque no botão apropriado para indicar se a conta será Sem restrição, se poderá fazer cópias Somente em cores ou se poderá

fazer cópias Somente em preto e branco. Toque em Fechar para exibir a tela Editar contas. Visualize as configurações de senha, limite de

conta e restrições. Se necessário, repita o passo 3 para alterar os valores.

Caso queira redefinir para zero o número do Total de cópias para a conta, toque no botão Restaurar contador .

Repita os passos 2-5 para as outras contas.

T oque em Fechar para exibir a tela Administração do Auditron.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–9 GERENCIAMENTO DE CONTAGEM E CONTAS

Restaurar contas

Use o recurso Restaurar contas para excluir

contas atuais, redefinir contagens de cópias para zero, desativar limites de cópias ou remover restrições de cores.

Na tela Administração do Auditron, toque em Restaurar contas para exibir a tela Restaurar contas, conforme ilustrado na Figura 11.

Execute um dos seguintes procedimentos:

• Para excluir todas as contas atuais do

Auditron, toque em Apagar todas as contas.

Figura 11: telas Restaurar contas

• Para restaurar para zero as contagens atuais

de cópias para todas as contas, toque em

Restaurar contadores de cópias.

• Para remover os limites de cópias, toque em

Desativar todos limites de cópias.

• Para remover as restrições de cores, ativ ando

a cópia e a impressão em preto e branco e

em cores para todos os usuários, toque em

Remover restrições de cor.

Irá aparecer uma tela de confirmação. Execute um dos seguintes procedimentos:

• Para confirmar a ação, toque em Sim.

• Para cancelar a ação, toque em Não.

Aparece a tela Restaurar contas.

T oque em Fechar para exibir a tela Administração do Auditron.

GERENCIAMENTO DE CONTAGEM E CONTAS 2–10 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

Acesso ao Auditron

Use o recurso Acesso ao Auditron para ativar o recurso Auditron, que rastreia as contagens

atuais de cópias, limites de cópias, limites de cores ou contas. Você também pode definir Tempos de expiração de contas de usuários a partir da tela Acesso ao Auditron.

PONTO CHAVE: Quando o Auditron estiver ativado, os usuários precisarão ins er ir sen has para usar a copiadora. Portanto, o administrador do sistema deve assegurar que ao menos uma conta seja criada e uma senha seja a ela atribuída. Caso contrário, as telas de Administração ficarão acessíveis e as telas de usuários gerais inacessíveis.

Na tela Administração do Auditron, toque em Acesso ao Auditron para exibir a tela Acesso ao Auditron, conforme ilustrado na Figura 12.

Execute um dos seguintes procedimentos:

• Para usar o recurso Auditron, toque no botão

Ativado.

• Para sair do recurso Auditron, toque no botão

Desativado.

• Para definir um tempo de expiração para

contas de usuários, toque no ícone Tempo

conta usuário para exibir a tela Tempo de

espera de contas de usuário, conforme

ilustrado na Figura 13. Proceda de uma das

seguintes maneiras:

• Use as setas para cima e para baixo

para definir o tempo de espera (de 1 segundo a 10 minutos).

• Toque no ícone Desativado para remover

quaisquer restrições de tempo de espera.

T oque em Salvar para exibir a tela Acesso ao

Auditron. Toque em Salvar para exibir a tela Administração

do Auditron.

Figura 12: tela Acesso ao Auditron

Figura 13: tela Tempo de espera de contas

de usuário

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 2–11 GERENCIAMENTO DE CONTAGEM E CONTAS

Alteração da senha do administrador do Auditron

Use o recurso Senha do administrador do Auditron para alterar a senha usada pelo Administrador do sistema ou do Auditron, para

acessar os modos Administração do Auditron e Recursos.

2 3

Na tela Administração do Auditron, toque em Senha do administrador do Auditron para exibir a tela Senha do administrador do Auditron, conforme ilustrado na Figura 14.

Insira um valor, a partir do teclado numérico, na caixa Nova senha. Pressione o botão Entrar.

Insira o mesmo número na caixa Confirmar senha. Pressione o botão Entrar.

NOTA: Caso cometa um engano ao inserir o valor, pressione Restaurar, digite o número novamente e pressione o botão Entrar.

Figura 14: tela Senha do administrador do

Auditron

T oque em Fechar para exibir a tela Administração do Auditron.

GERENCIAMENTO DE CONTAGEM E CONTAS 2–12 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR

3. Modo Recursos

Visão geral

No modo Recursos, o administrador do sistema

pode definir os valores padrão para uma variedade de recursos de copiadora/impressora e saída de cópia ou registrar cores personalizadas.

A tela Recursos, ilustrada na Figura 1, é exibida quando você entra no modo Recursos. A partir desta tela, você poderá acessar e alterar as opções para os seguintes recursos:

• Gerenciamento de bandejas

• Padrões de funções

• Configuração da máquina

• Sinais sonoros

• Personalizar telas

• Qualidade de imagem do sistema

• Tempos de espera da máquina

• Padrões de redução/ampliação

• Alteração do número de acesso a recursos

• Tamanho original predefinido

Figura 1: tela Recursos

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–1 MODO RECURSOS

Este capítulo o auxilia a entrar e sair do modo Recursos e fornece informações e procedimentos

para cada um dos recursos listados acima, para ajudá-lo a personalizar a DocuColor 12.

PONTO CHAVE: Toque em Fechar na tela Recursos para retornar às guias do operador.

MODO RECURSOS 3–2 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Entrar e sair do modo Recursos

Entrar no modo Recursos

PONTO CHAVE:

• Todas as seleções de programação

anteriores serão canceladas quando você

pressionar o botão Limpar tudo no modo

Recursos.

• Você não poderá programar trabalhos

enquanto estiver no modo Recursos.

Pressione o botão Administração (Figura 1), acima do teclado numérico, para exibir a tela Acesso, ilustrada na Figura 3.

Toque no botão Recursos para exibir a tela Número de ac esso a re curs os, con forme ilust rado na Figura 4.

Figura 2: símbolo Administração

Figura 3: tela Acesso

Figura 4: tela Número de acesso a recursos

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–3 MODO RECURSOS

Use o teclado numérico para inserir a senha correta e toque em Entrar na Tela de toque.

NOTA: A senha padrão é 11111. Certifique-se de

alterar a senha, para que indivíduos não autorizados não tenham acesso ao modo Recursos.

Para fechar a janela sem inserir uma senha, toque em Fechar.

Após você ter inserido a senha correta, irá aparecer a tela Recursos, conforme ilustrado na Figura 5.

Figura 5: tela Recursos

Sair do modo Recursos

Para sair do modo Recursos, toque no botão Fechar na tela Itens de administração do sistema.

Toque em Fechar para sair de qualquer tela dentro do modo Recursos, sem efetuar alterações, e para exibir a tela anterior.

MODO RECURSOS 3–4 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Gerenciamento de bandejas

A tela Gerenciamento de bandejas exibe os

recursos Tipo de papel e Configuração de bandeja automáticas.

Tipo de papel

A tela Tipo de papel exibe as Bandejas de papel 1, 2, 3 e 4 e o tipo atual de estoque (normal, alta gramatura ou intercaladores de transparências) que se encontra em cada bandeja.

NOTA: Não utilize papel de alta gramatura a partir da Bandeja de papel 1.

Na tela Recursos, toque no ícone Gerenciamento de bandejas para exibir a tela Gerenciamento de bandejas, conforme ilustrado na Figura 6.

Toque no ícone Tipo de papel para exibir a tela Tipo de papel, conforme ilustrado na Figura 7.

Figura 6: tela Gerenciamento de bandejas

Figura 7: tela Tipo de papel

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–5 MODO RECURSOS

Observe as configurações atuais para cada bandeja. Use as setas para cima e para baixo para destacar a bandeja de papel desejada e toque no botão Alterar configurações para exibir

a tela de detalhes de bandeja. Uma amostra da

tela de detalhes para as Bandejas 2, 3 e 4 está ilustrada na Figura.

NOTA:

Figura 8: amostra da tela de detalhes de

bandeja

gramatura a partir da Bandeja de papel 1.

A única opção na tela de detalhes da Bandeja

1 é Normal.

• A Configuração de bandeja automática -

• Você não pode utilizar papel de alta

opção Troca, definida através da Seleção

automática de papel, deve estar desativada

antes que você possa selecionar a opção Alta

4 5

gramatura para as Bandejas 2, 3 ou 4. Toque no botão para a configuração que melhor

descreva o tipo de papel para a bandeja. Toque em Salvar para exibir a tela Tipo de papel.

Caso necessário, repita os pa ssos 3 a 5 para outra bandeja de papel.

7 8

Toque em Fechar para exibir a tela Gerenciamento de bandejas.

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–6 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Configuração automática de bandejas

Ao tocar em Configuração automática de bandejas na tela Gerenciamento de bandejas, a

tela Configuração de bandeja automática será exibida.

Nessa tela, você po derá at ivar a Tr oca au tomátic a de bandejas para as Bandejas de papel 1, 2, 3, and 4.

A ativação da Troca automática de bandejas permite que a copiadora/impressora mude automaticamente para outra bandeja com o mesmo tamanho e tipo de papel, quando esgotar o papel na primeira bandeja.

NOTA: para ativar a Troca automática de bandejas, assegure que mais de uma bandeja esteja configurada para o mesmo tamanho de papel e orientação de alimentação (alimentação de borda longa ou alimentação de borda curta).

Na tela Recursos, toque no ícone Gerenciamento de bandejas para exibir a tela Gerenciamento de bandejas, conforme ilustrado na Figura 9.

Toque no ícone Configuração de bandeja automática para exibir a tela Configuração de bandeja automática, conforme ilustrado na Figura 10.

Figura 9: tela Gerenciamento de bandejas

Figura 10: tela Configuração de bandeja

automática

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–7 MODO RECURSOS

Observe as configurações atuais para cada bandeja e a opção Troca automática de bandeja.

Para ativar ou desativar a Troca automática de bandejas, use as setas para cima e para baixo para destacar a bandeja de papel desejada e toque no botão Alterar configurações para exibir

a tela de detalhes de bandeja, conforme ilustrado na Figura 11.

Toque em Ativar seleção automática de papel ou Desativar seleção automática de papel.

Figura 11: amostra da tela de detalhes de

bandeja

Toque em Salvar para exibir a tela Configuração de bandeja automática.

Caso necessário, repita os pa ssos 3 e 4 para outra bandeja de papel.

Para ativar ou desativar a Troca automática de bandejas, use as setas para cima e para baixo para destacar a opção Troca automática de bandejas. T oque no botão Alterar configurações para exibir a tela Troca automática de bandejas, conforme ilustrado na Figura 12.

Figura 12: tela Troca automática de bandejas

Toque em Troca ativada, Somente com seleção automática de papel ou Troca desativada.

7 8

Toque em Salvar para retornar à tela Configuração de bandeja automática.

Toque em Fechar para exibir a tela Gerenciamento de bandejas.

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–8 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Padrões de funções

As opções de Padrões de funções permitem alterar as configurações padrão de fábrica para vários recursos, incluindo Abastecimento de papel, Redução/Ampliação, Tipo de original, Configurações de qualidade de imagem, Deslocamento de margem, Apagar bordas, Orientação de original, Cópia em 2 faces e Várias páginas em 1. A primeira tela de Padrões de funções está ilustrada na Figura 13.

Devido à grande semelhança destes procedimentos, adote o procedimento básico a seguir para definir novos padrões. Quaisquer diferenças são observadas nas descrições fornecidas para cada padrão e suas definições.

Figura 13: tela Padrões de funções

(página 1 de 4)

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–9 MODO RECURSOS

Procedimento básico para definir os padrões de funções

Na tela Recursos, toque no ícone Padrões de funções para exibir a tela Padrões de funções,

conforme ilustrado na Figura 14.

Observe os itens de padrões de funções e suas configurações atuais.

PONTO CHAVE: Existem múltiplas telas ou páginas para os Padrões de funções. Os números na caixa no canto superior direito da tela indicam qual tela de Padrões de funções você está visualizando e o número total de telas. Por examplo, 1/4 indica que você está visualizando a primeira das quatro telas de Padrões de funções.

Para exibir os itens das outras telas, toque no botão Página seguinte ou no botão Página

anterior.

Para alterar a configuração atual de um recurso, use as setas para cima e para baixo para destacar o recurso desejado.

Toque no botão Alterar configurações para

exibir a tela de detalhes de recurso.

Figura 14: tela Padrões de funções

5 6

Toque no botão para o recurso desejado.

Toque em Salvar para exibir a tela Padrões de funções.

Caso necessário, selecione outro recurso e altere suas configurações utilizando os passos 2-5. Consulte as seções a seguir para obter mais informações sobre recursos individuais.

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–10 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Abastecimento de papel

Esta opção permite designar a bandeja de papel padrão. A seleção de Auto (Figura 15) permite que a copiadora/impressora determine a bandeja a ser usada, com base no tamanho do documento original.

Redução/Ampliação

Esta opção permite designar a redução ou ampliação padrão. A seleção de Auto permite que a copiadora/impressora determine a percentagem de redução ou ampliação a ser usada, com base no tamanho do documento original e na bandeja de papel selecionada.

O valor selecionado é exibido na caixa de percentagem da tela Redução/Ampliação, conforme ilustrado na Figura 16.

NOTA: Auto% não pode ser usado com Abastecimento automático de papel.

Figura 15: tela Padrão de suprimento de

papel

Figura 16: tela de redução/Ampliação

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–11 MODO RECURSOS

Tipo de original

Esta opção permite definir o Tipo de original para a maioria dos documentos originais a serem copiados ou impressos. Com base na sua seleção, a copiadora/impressora automaticamente faz a sintonia fina para otimizar a nitidez da cópia, de acordo com o tipo de original selecionado. Conforme ilustrado na Figura 17, os tipos de original compreendem:

Figura 17: tela Tipo de original

• Foto e texto — A maioria dos documentos

originais consiste em texto e gráficos.

• T exto — A maioria dos documentos originais

consiste em palavras com poucos gráficos

detalhados.

• Foto — A maioria dos documentos originais

contém meios tons ou fotografias.

• Gráficos e mapas — A maioria dos

documentos originais contém desenhos

intricados, que requerem que um grande

número de detalhes seja copiado com

máxima precisão. Se você selecionar uma das três primeiras

opções, deverá selecionar também o nível de detalhamento para aquele tipo de original, usando as telas apropriadas de Tipo de original que seguem essa opção.

MODO RECURSOS 3–12 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Tipo foto - Foto e texto

Tipo foto-Foto e texto é a melhor seleção para documentos originais que contenham fotos e texto impresso, tais como revistas ou jornais profissionais com figuras e texto.

As cópias de saída são feitas usando-se os níveis de nitidez e densidade que combinem os melhores níveis para figuras, gráficos e áreas de texto, para fornecer qualidade otimizada de imagem.

Conforme ilustrado na Figura 18, esta opção permite a você especificar o padrão para o tipo de originais de fotografia ou imagem que irá copiar.

• Meio tom — Use esta opção quando a

maioria dos documentos originais forem

imagens criadas com a utilização de uma tela

fina, que varia o escurecimento e a densidade

dos pontos que compõem a imagem.

Exemplos de imagens de meio tom podem

ser encontrados em revistas e jornais.

• Fotografia — Use esta opção quando a

maioria dos documentos originais forem

fotografias ou meios tons extremamente

finos.

Figura 18: tela Tipo foto–Foto e texto

• Cópia xerográfica — Use esta opção

quando a maioria dos trabalhos utilizarem

uma reprodução xerográfica (cópia) como o

documento original. A opção Foto e texto aplica automaticamente os

melhores níveis de nitidez e densidade, para obter qualidade otimizada de cores em todas as cópias em cores.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–13 MODO RECURSOS

Tipo foto - Tipo foto

A opção Tipo foto-Tipo foto é a melhor seleção para fotos, litografias ou gráficos que contenham uma variedade de cores em tons pastéis.

Esta opção proporciona as seguintes vantagens:

• A cópia mais precisa de cores e densidade

para documentos de tons contínuos que

contenham uma ampla variação de

densidades, desde imagens muito escuras a

muito claras.

• A melhor seleção nos casos em que for

importante a verdadeira reprodução de cores

suaves, cores claras ou áreas cinzas.

• A melhor opção para documentos de meios

tons de altíssima qualidade. Conforme ilustrado na Figura 19, esta opção

permite que você especifique o padrão para o tipo de originais de Foto que irá copiar.

Figura 19: tela Tipo de foto– foto

• Meio tom — Use esta opção quando a

maioria dos documentos originais forem

imagens criadas com a utilização de uma tela

fina, que varia o escurecimento e a densidade

dos pontos que compõem a imagem.

Exemplos de imagens de meio tom podem

ser encontrados em revistas e jornais.

• Fotografia — Use esta opção quando a

maioria dos documentos originais forem

fotografias ou meios tons extremamente

finos.

• Cópia xerográfica — Use esta opção

quando a maioria dos trabalhos utilizarem

uma reprodução xerográfica (cópia) como o

documento original.

MODO RECURSOS 3–14 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Tipo texto

A opção Tipo texto é a melhor seleção para documentos compostos de caracteres de linhas finas ou outros documentos de alto contraste, com cores brilhantes e densas. Para documentos em que é dada prioridade ao texto, esta seleção produz o mais nítido texto de saída. A seleção desta opção suprime a cor de fundo.

Conforme ilustrado na Figura 20, esta opção permite que você especifique o padrão para o tipo de originais de texto que irá copiar.

• Texto padrão — A maioria dos documentos

originais terá escurecimento padrão.

• Texto claro — A maioria dos documentos

originais será mais clara do que o normal ou

consistirá em linhas que variam em

espessura e escurecimento, como os escritos

a lápis.

Figura 20: tela Tipo de texto

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–15 MODO RECURSOS

Clarear/Escurecer

O recurso Clarear/Escurecer permite definir a clareza ou escurecimento global (densidade) da

cópia de saída. Selecione as configurações mais escuras para

originais claros e configurações claras para originais escuros, conforme ilustrado na Figura 21.

A seleção de Auto contraste permite que a copiadora/impressora determine a clareza ou escurecimento a ser usado, com base na digitalização do documento original.

Figura 21: tela Clarear/Escurecer

Cor final

A opção Cor final (Modo de cores) permite definir o padrão para Cor auto, 4 Cores (usando Preto, Amarelo, Ciano e Magenta), 3 Cores (usando Amarelo, Ciano e Magenta) ou Preto, conforme ilustrado na Figura 22.

A seleção de Cor auto permite que a copiadora/ impressora determine a cor de saída, com base na digitalização do documento orig ina l.

Figura 22: tela Padrão da cor final

MODO RECURSOS 3–16 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Alternância de cores

Esta opção permite alternar a cor de saída de azul (frio máximo) para vermelho (quente máximo), conforme ilustrado na Figura 23.

Se você selecionar a alternância para o vermelho (cor quente), as cores vermelhas irão mudar para a matiz amarela, as cores verdes para a matiz ciano e as cores azuis para a matiz magenta. A barra inferior irá deslocar-se para a direita. Todas as cores entre estas cores originais também irão mudar na mesma direção.

Se você selecionar a alternância para o azul (cor fria), as cores vermelhas irão mudar para a matiz magenta, as cores azuis para a matiz ciano e as cores verdes para a matiz amarela. A barra inferior irá deslocar-se para a esquerda. Novamente, todas as cores entre estas cores originais também irão mudar na mesma direção.

Saturação

Esta opção permite definir a riqueza geral das cores na cópia de saída. As cores com alta saturação são às vezes chamadas de cores vívidas, enquanto as com baixa saturação são por vezes denominad as co re s sua ve s (paste l) .

Figura 23: tela Alternância de cores

Use as ilustrações de flores na tela Saturação (Figura 24) para antecipar os resultados da alternância. A flor à esquerda ilustra a configuração de saturação mais suave. A flor à direita ilustra a saturação mais intensa ou vívida. A flor no centro representa a saturação Normal padrão de fábrica. As seleções não causam alterações nas ilustrações das flores.

Figura 24: tela Saturação

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–17 MODO RECURSOS

Equilíbrio de cores variável (Amarelo, Magenta, Ciano e Preto)

Estas opções permitem definir os níveis padrão das quatro cores de processamento (Amarelo, Magenta,

alta, média e baixa nas cópias. Para cada nível de densidade de cada cor, estão

disponíveis três configurações mais altas, três mais baixas e as configurações normais (médias), conforme ilustrado na Figura 25.

Você pode definir cada nível de densidade e cada cor de modo independente em qualquer combinação.

PONTO CHAVE: Lembre-se que o ajuste da quantidade de qualquer cor de processamento afeta as cores complementares que utilizam essa cor.

Ciano e Preto) para áreas de densidade

Figura 25: amostra da tela Equilíbrio de cores

MODO RECURSOS 3–18 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Nitidez

A opção Nitidez permite ajustar o grau de definição de bordas de imagem nas cópias.

NOTA: Para obter nitidez otimizada, selecione o Tipo de original correto na guia Qualidade de imagem.

Use os níveis de Nitidez (Figura 26) para aumentar o grau de definição de bordas para documentos originais tais como mapas, figuras lineares ou gráficos que possuam linhas bem definidas.

Use os níveis de Suavidade (Figura 27) para diminuir o grau de definição de bordas, para copiar fotografias ou quaisquer outros documentos para os quais se deseje cópias de saída mais suaves e menos focalizadas. Esta opção é especialmente útil ao copiar telas de pontos muito grosseiras.

Figura 26: tela Nitidez

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–19 MODO RECURSOS

Deslocamentos de margem para a face 1 e face 2

Esta opção controla o Deslocamento de margem padrão. Você pode definir padrões separados para as imagens da Face 1 e da Face 2 na cópia de saída.

Você pode definir as seguintes opções:

• Sem deslocamento

• Auto centralizar

• Deslocamento de canto

Se você selecionar esta opção, deverá

selecionar também a opção de Deslocamento

de canto para a face apropriada.

• Deslocamento variável

Se você selecionar esta opção, deverá

selecionar também a opção de Deslocamento

variável para a face apropriada.

MODO RECURSOS 3–20 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Deslocamento de canto

Use esta opção se tiver selecionado a opção

de Deslocamento de canto para

Deslocamentos de margem para a Face 1 ou

Face 2.

Toque na posição desejada de deslocamento

de canto (Figura 27) e, a seguir, toque em

Salvar para retornar à tela Padrões de

funções.

Deslocamento variável

Use esta opção, ilustrada na Figura 28, se

tiver selecionado a opção de Deslocamento

variável para Deslocamentos de margem

para a Face 1 ou Face 2.

Para definir um deslocamento horizontal,

toque na seta para a direita para deslocar a

imagem para a borda direita, ou toque na

seta para a esquerda para deslocar a

imagem para a borda esquerda, de 0 a 432

mm.

Figura 27: amostra da tela Padrão de

deslocamento p/ canto

Figura 28: amostra da tela Padrão de

deslocamento variáve

Para definir um deslocamento vertical, toque

na seta para cima para deslocar a imagem

para a borda superior, ou toque na seta para

baixo para deslocar a imagem para a borda

inferior, de 0 a 432 mm.

T oque em Salvar p ara retornar à tela Padrões

de funções.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–21 MODO RECURSOS

Apagar bordas

Esta opção permite definir o padrão de Apagar bordas, para eliminar as sombras causadas pelas bordas do documento durante o processo de cópia.

Este recurso oferece duas opções, conforme ilustrado na Figura 29:

• Não apagar — Usa padrão de 2 mm

• Apagamento variável para exibir uma tela

adicional com configu raçõ es de

deslocamento variável.

Sob o ícone Superior e inferior, toque na

seta para cima para aumentar o nível de

apagamento nas bordas superior e inferior.

Toque na seta para baixo para diminuir o

nível de apagamento nas bordas superior e

inferior.

Sob o ícone Esquerda e direita, toque na

seta para cima para aumentar o nível de

apagamento nas bordas esquerda e direita.

Toque na seta para baixo para diminuir o

nível de apagamento nas bordas esquerda e

direita.

Figura 29: tela Apagar bordas com Inserir

valor de apagamento selecionado

Ao fazer cópias em 2 faces, Apagar bordas será aplicado em ambas as faces da saída.

MODO RECURSOS 3–22 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Orientação de original

Esta opção permite indicar a posição da maioria dos documentos originais no Vidro de originais, conforme ilustrado na Figura 30. Um documento original pode ser colocado com sua imagem na vertical ou com o topo desta posicionado na lateral.

Os diagram as nesta tela ilustram o posicionamento correto dos documentos no Vidro de Originais.

Cópia em 2 faces

Esta opção permite configurar a cópia padrão para 1 para 1 face, 1 para 2 faces, 2 para 2 faces ou 2 para 1 face, conforme ilustrado na Figura 31.

Girar face 2

Figura 30: tela Padrão de orientação do

original

Figura 31: tela Padrão de cópia em 2 faces

Esta opção deverá ser usada se você configurar a cópia padrão para Saída de 2 faces. Com esta opção, é possível especificar se a cópia em 2 faces deve ser feita com Virar na borda longa (cabeçalho contra cabeçalho, estilo de livro) ou Virar na borda curta (cabeçalho contra rodapé, estilo de calendário), conforme ilustrado na Figura

32.

Figura 32: tela Padrão de girar face 2

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–23 MODO RECURSOS

Várias páginas em 1

O recurso Várias páginas em 1 (Figura 33) permite especificar se 1, 2, 4 ou 8 imagens de múltiplos originais serão copiadas em uma única página. Cada imagem será centralizada em seu espaço.

Se você selecionar 2 páginas em 1, use o recurso Apresentação de cópia de 2 páginas em 1 descrito abaixo.

Se você selecionar 4 páginas em 1 ou 8 páginas em 1, use o recurso Apresentação de cópia de 4 e 8 páginas em 1 descrito abaixo.

Figura 33: tela Padrões de Várias páginas em

2 páginas em 1

Esta opção (Figura 34) permite especificar como duas imagens serão colocadas em uma única folha de papel:

• Esquerda para direita / de cima para baixo

Figura 34: tela Padrão de 2 páginas em 1

• Direita para esquerda / de cima para baixo

4 e 8 páginas em 1

Esta opção permite especificar como quatro ou oito imagens serão colocadas em uma única folha

de papel, conforme ilustrado na Figura 35:

• Horizontalmente, começando pelo canto

superior esquerdo

Figura 35: tela Padrão de 4 e 8 páginas em 1

• Horizontalmente, começando pelo canto

superior direito

• Verticalmente, começando pelo canto

superior esquerdo

• Verticalmente, começando pelo canto

superior direito

MODO RECURSOS 3–24 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Configuração da máquina

Use estas configurações para limitar o número de conjuntos de cópias e desativar/ativar a Proibição de desligamento automático.

PONTO CHAVE: Caso a Proibição de desligamento automático esteja ativada, use o recurso Tempos de espera para definir o número de minutos requerido antes que a copiadora/ impressora seja desligada.

Na tela Recursos, toque no ícone Configuração da máquina para exibir a tela Configuração da

máquina, conforme ilustrado na Figura 36. Observe as configurações atuais para cada item.

Para mudar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para

exibir a tela de detalhes.

Figura 36: tela Configuração da máquina

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–25 MODO RECURSOS

Execute um dos seguintes procedimentos:

• Na tela Limite de quantidade de cópias

(Figura 37), use o teclado numérico para

inserir o número máximo (1-999) de cópias/

conjuntos permitido.

Figura 37: tela Limite de quantidade de

cópias

• Na tela Desligamento automático (Figura 38),

toque no botão Ativado ou Desativado.

4 5

Toque em Salvar para exibir a tela Configuração da máquina.

Caso necessário, repita os pa ssos 2 a 4 para outro item.

Figura 38: tela Desligamento automático

Toque em Fechar para exibir a tela Ferramenta.

MODO RECURSOS 3–26 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Sinais sonoros

Você poderá alterar as configurações de Sinais sonoros para as seguintes opções:

• Tom de seleção

• Tom de conflito

• Tom de entrada do painel de controle

• Tom de máquina pronta

• Tom de término de trabalho

• Tom de falha

Você poderá ligar ou desligar o T om de entrada do painel de controle. Para todas as outras opções, você poderá desligar o tom ou definir seu volume para baixo, normal ou alto.

Na tela Recursos, toque no ícone Sinais sonoros para exibir a tela Sinais sonoros, conforme ilustrado na Figura 39.

Figura 39: tela Sinais sonoros

Observe as configurações atuais para cada tom. Para mudar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para

exibir a tela de detalhes.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–27 MODO RECURSOS

Execute um dos seguintes procedimentos:

• Para o Tom de entrada do painel de controle

(Figura 40), toque em Sem tom ou Tom.

Figura 40: tela Tom de entrada do painel de

controle

• Para os outros tons (Figura 41), toque em

Sem tom, Mais baixo, Normal ou Mais alto.

Figura 41: amostra da tela Configuração de

4 5

Toque em Salvar para exibir a tela Sinais sonoros.

Caso necessário, repita os pa ssos 2 a 4 para outros tons.

tom de seleção

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–28 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Personalizar telas

O recurso Personalizar telas permite configurar duas bandejas de papel e dois valores de

redução/ampliação para serem exibidos na guia Cópia básica.

Na tela Recursos, toque no ícone Personalizar telas para exibir a tela Personalizar telas,

conforme ilustrado na Figura 42.

Toque no botão Predefinições de cópia básica para exibir a tela Predefinições de cópia básica, conforme ilustrado na Figura 43.

Observe as configurações atuais. Use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar

configurações para exibir a tela de det alhe s pa ra o item.

Figura 42: tela Personalizar telas

Figura 43: tela Predefinições de cópia básica

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–29 MODO RECURSOS

Execute um dos seguintes procedimentos:

• Se tiver selecionado uma opção de Seleção

de papel predefinida, toque no ícone da

bandeja desejada na tela Seleção de papel

predefinida (Figura 44).

A ilustração da copiadora/impressora destaca

a sua seleção.

Figura 44: tela Bandeja predefinida

• If you selected a Reduce/Enlarge Preset

option, touch the desired reduction/

enlargement percentage button on the Preset

Reduce/Enlarge Selection screen (Figura 45).

Figura 45: tela Seleção predefinida de

redução/ampliação

5 6 7

Toque em Salvar para exibir a tela Predefinições de cópia básica.

Caso necessário, repita os pa ssos 3 a 5 para outro item.

Toque em Fechar para exibir a tela Personalizar telas.

TToque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–30 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Qualidade de imagem do sistema

Este recurso permite controlar várias opções de qualidade de imagem do sistema.

Com a tela Reconhecimento de imagem, você poderá ajustar as seguintes opções:

• Reconhecimento de texto e foto para os

níveis de separação de texto e foto

• Reconhecimento automático de cor para

os níveis de separação de preto/branco e cor

• Equilíbrio de texto e foto para diminuir ou

aumentar os níveis de densidade, otimizando-

se as configurações de texto ou foto

• Ajuste de tela para aplicar as configurações

aos modos de cópia e impressão, somente ao

modo de cópia ou para desativar esta opção Com a tela Ajuste automático de tela, você

poderá selecionar as seguintes opções:

• Tela de meio tom para indicar o nível de

detalhamento/resolução a ser usado,

variando de meios tons (tela de 200 linhas) a

fotografias (200 dpi), até impressões (150

dpi).

• Imprimir original de teste para produzir um

original de teste de impressão e entrar no

modo de ajuste.

• Ajuste concluído para imprimir um teste

final, após o processo de ajuste ter sido

concluído.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–31 MODO RECURSOS

Ajuste das configurações de reconhecimento de imagem

Na tela Recursos, toque no ícone Qualidade de imagem do sistema para exibir a tela Qualidade

de imagem do sistema, conforme ilustrado na Figura 46.

Toque no ícone Reconhecimento de imagem para exibir a tela Reconhecimento de imagem, conforme ilustrado na Figura 47.

Observe as configurações atuais para cada item. Para alterar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para

exibir a tela de detalhes de qualidade de imagem.

Figura 46: tela Qualidade de imagem do

sistema

Figura 47: tela Reconhecimento de imagem

MODO RECURSOS 3–32 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Execute um dos seguintes procedimentos:

• Toque na caixa que indique a configuração

apropriada do nível de qualidade de imagem

para Texto e foto, conforme ilustrado na

Figura 48.

Figura 48: configurações de texto e foto

• Toque na caixa que indique a configuração

apropriada do nível de qualidade de imagem

para Reconhecimento automático de cor,

conforme ilustrado na Figura 49.

• Toque na caixa que indique a configuração

apropriada do nível de qualidade de imagem

para Equilíbrio de texto e foto, conforme

ilustrado na Figura 50.

• Para Ajuste de tela, toque na caixa que

indique a aplicação apropriada para o ajuste,

conforme ilustrado na Figura 51.

Figura 49: Configurações de reconhecimento

automático de cor

Figura 50: Equilíbrio de foto e texto

5 6 7 8

Toque em Salvar para exibir a tela Reconhecimento de imagem.

Caso necessário, repita os pa ssos 2 a 5 para outros itens de reconhecimento de imagem.

Toque em Fechar para exibir a tela Qualidade de imagem do sistema.

Toque em Fechar para exibir a tela Recursos.

Figura 51: tela Ajuste de tela

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–33 MODO RECURSOS

Ajuste automático de tela

Na tela Recursos, toque no ícone Qualidade de imagem do sistema para exibir a tela Qualidade

de imagem do sistema.

Toque no ícone Ajuste automático de tela pa ra exibir a tela Ajuste automático de tela, conforme ilustrado na Figura 52.

Figura 52: tela Ajuste automático de tela

MODO RECURSOS 3–34 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Execute um dos seguintes procedimentos:

• Toque no ícone Tela de meio tom para

acessar a Tela de meio tom, conforme

ilustrado na Figura 53.

T oque na configuração apropriada e toque em

Salvar para retornar à tela Ajuste automático

de tela.

Figura 53: tela Meio tom

4 5

• Toque em Imprimir original de teste para

imprimir uma amostra das configurações.

Siga as instruções na Tela de toque para

imprimir o original de teste e ativar o ajuste. NOTA: Os originais de teste são impressos a

partir da Bandeja de papel 5.

Quando o processo de ajuste estiver

concluído, toque em Ajuste concluído para

imprimir outro padrão de teste e confirmar as

configurações.

Toque em Fechar para exibir a tela Qualidade de imagem do sistema.

Toque em Fechar para exibir a tela Recursos.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–35 MODO RECURSOS

Tempos de espera da máquina

O recurso Tempos de espera da máquina permite alterar o período de tempo que a copiadora/ impressora irá aguardar antes de retornar às configurações padrão, após um trabalho ser concluído ou apenas parcialmente programado, entrar no modo Economizador de energia, desligar ou sair do modo Administração do

sistema. Você também pode desativar ou ativar uma opção de tempo de espera por meio das telas do recurso Tempos de espera.

Na tela Recursos, toque no ícone Tempos de

espera da máquina para exibir a tela Tempos de espera, conforme ilustrado na Figura 54.

Observe as configurações atuais para cada tom. Para mudar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para

exibir a tela de detalhes.

Figura 54: tela Tempos de espera da máquina

MODO RECURSOS 3–36 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Execute um dos seguintes procedimentos:

• Use as setas para cima e para baixo

(Figura 55) para aumentar ou diminuir o

período de tempo desejado antes de retornar

às configurações padrão, após um trabalho

ser concluído ou apenas parcialmente

programado, entrar no modo Energia baixa,

desligar ou sair do modo Administração do

sistema. Certifique-se de permanecer dentro

dos períodos de tempo mínimos e máximos

citados.

• Toque no botão Tempo de espera

desativado para evitar que a máquina esgote

o tempo de espera.

NOTA: A opção de desativação não está dis-

ponível na tela Tempo de espera de energia

baixa ou Desligamento automático. Caso a

copiadora/impressora não seja utilizada por

mais de quatro horas (definição padrão),

deverá entrar no modo Energia baixa.

Para reativar uma opção anteriormente

desativada, use a seta para cima para definir

um novo período de tempo.

Figura 55: Amostra da tela de configuração

de tempo de espera p/ conclusão de

trabalhos

4 5 6

Toque em Fechar para exibir a tela Tempos de espera.

Caso necessário, repita os pa ssos 2 a 4 para outras configurações de tempo de espera.

Toque em Fechar para exibir a tela Recursos.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–37 MODO RECURSOS

Padrões de redução/ampliação

A seleção de valores na tela Predefinições de redução/ampliação per mi te espe cifi ca r se is percentagens padrão de redução/ampliação e uma percentagem predefinida personalizada, que serão exibidas como padrões na tela Redução/ Ampliação.

Na tela Recursos, toque no ícone Padrões de redução/ampliação para exibir a tela

Predefinições de redução/ampliação, conforme ilustrado na Figura 56.

Observe as configurações atuais para cada item. Para mudar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para exibir a tela de detalhes de redução/ampliação predefinida.

Figura 56: tela Predefinições de redução/

ampliação

MODO RECURSOS 3–38 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Toque no ícone com a percentagem de redução/ ampliação desejada, conforme ilustrado na Figura 57.

4 5 6

Toque em Salvar para exibir a tela Predefinições de redução/ampliação.

Caso necessário, repita os pa ssos 2 a 4 para outros itens de redução/ampliação.

Toque em Fechar para exibir a tela Recursos.

Figura 57: amostra da tela Predefinição de

redução/ampliação

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–39 MODO RECURSOS

Alterar número de acesso a recursos

Os Números de acesso (às vezes denominados senhas) são utilizados para assegurar que indivíduos não autorizados não tenham acesso a recursos de administração do sistema. Para segurança máxima, defina seu Número de acesso com um número diferente do padrão (11111) e altere-o periodicamente (por exemplo,

trimestralmente). PONTO CHAVE: Ao escolher um novo número

de acesso, evite valores conhecidos, tais como datas de nascimento ou números de telefone, combinações simples ou cinco algarismos repetidos.

Na tela Recursos, toque no ícone Alterar número de acesso a recursos para exibir a tela Alterar

número de ac es so a re cu r s os , co n forme ilustrado na Figura 58.

2 3

Insira um valor a partir do teclado numérico na caixa Novo número. Toque no botão Entrar.

Insira o mesmo número na caixa Confirmar novo número. Toque no botão Entrar.

NOTA: Caso cometa um engano ao inserir o valor, toque no botão Limpar, digite o número novamente e toque no botão Entrar.

Figura 58: tela Alterar número de acesso a

recursos

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–40 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Tamanho original predefinido

A seleção de valores na tela T amanho original predefinido permite especificar onze tamanhos, a serem exibidos aos usuários como padrões predefinidos na tela Tamanho de original.

Na tela Recursos, toque no ícone Tamanho original predefinido para exibir a tela Tamanho

original predefinido, conforme ilustrado na Figura 59.

Observe as configurações atuais para cada item predefinido.

NOTA: Há duas telas de Tamanho original predefinido. Verifique ambas para configurar ou alterar todas as opções.

Para exibir itens adicionais de tamanho de original, toque no botão Próxima página ou no botão Página anterior.

Para alterar uma configuração, use as setas para cima e para baixo para destacar o item desejado e toque no botão Alterar configurações para

exibir a tela de detalhes de tamanho de original.

Figura 59: tela Predefinições de tamanho de

original (page 1)

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 3–41 MODO RECURSOS

Execute um dos seguintes procedimentos:

• Toque no botão Tamanhos internacionais e

toque em um dos tamanhos internacionais

exibidos

• Toque no botão Tamanhos em polegadas e

toque em um dos tamanhos padrão dos EUA

(Figura 60)

• Toque no botão Tamanho variável. Use as

setas para a direita e para a esquerda para

definir as dimensões de X, e as setas para

cima e para baixo para definir as dimensões

de Y, para um tamanho predefinido

personalizado de documento original. Toque em Salvar para exibir a tela Tamanho

original predefinido.

Figura 60: tela Configurar tamanho de

original com a opção Tamanhos em

polegadas selecionada

5 6

Caso necessário, repita os pa ssos 2 a 4 para outros itens de tamanho de original.

Toque em Fechar para exibir a tela Recursos.

MODO RECURSOS 3–42 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

4. Manutenção

Visão geral

Algumas áreas da copiadora/impressora requerem limpeza periódica ou reposição de suprimentos para mantê-la operando confiavelmente.

Este capítulo especifica as áreas da copiadora/ impressora que requerem manutenção por parte do cliente e fornece procedimentos para a manutenção dessas áreas.

Os problemas que não puderem ser resolvidos pelo operador precisarão ser encaminhados ao representante de serviços da Xerox. Adote o procedimento de “Solicitação de assistência técnica” neste capítulo quando se tornar necessário solicitar um serviço.

Os procedimentos para encomendar suprimentos para a copiadora/impressora e uma lista dos suprimentos também estão incluídos no final do capítulo.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–1 MANUTENÇÃO

Limpeza da tela de toque

Limpe a Tela de toque antes do ciclo de

aquecimento no início de cada dia. Remova toda a poeira e impressões digitais.

Limpe a Tela de toque com um pano limpo sem fiapos.

CUIDADO: Para evitar danos ao sistema da T ela

de toque, não use limpadores Xerox ou Xerox Europe, água ou qualquer produto de limpeza comercializado na Tela de toque ou no Painel de controle de botões, conforme ilustrado na Figura 1.

Figura 1: limpar a Tela de toque

MANUTENÇÃO 4–2 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Limpeza do vidro de originais

Mantenha o Vidro de originais limpo para garantir

cópias limpas e de boa qualidade. Limpe o Vidro de originais no início e no decorrer

do dia, conforme necessário.

Umedeça levemente um pano limpo sem fiapos (Figura 2) com uma pequena quantidade de limpador de lentes e espelhos Xerox ou Xerox Europe, ou com um limpador de vidros não abrasivo, como o Windex ou Glass Plus.

CUIDADO: Para evitar danos à copiadora/ impressora, não derrame ou borrife o limpador diretamente no Vidro de originais.

Limpe o Vidro de originais esfregando-o no sentido longitudinal, conforme ilustrado na Figura

3. Mantenha seus dedos fora do vidro. Use um pano seco, limpo e sem fiapos, para

remover qualquer excesso de umidade.

Figura 2: Umedecer um pano sem fiapos

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–3 MANUTENÇÃO

Repita estes passos, conforme necessário, até que o Vidro de originais esteja sem quaisquer marcas ou riscos visíveis.

Figura 3: limpar o Vidro de originais

Limpeza da tampa do vidro de originais

Levante a Tampa do vidro de originais.

Umedeça levemente um pano limpo sem fiapos com uma pequena quantidade de removedor de filme.

Esfregue o lado inferior da Tampa do vidro de originais até que esteja limpo e seco, conforme ilustrado na Figura 4.

ISe o removedor de filme sujar o Vidro de originais, execute o procedimento de limpeza do Vidro d e originais.

Feche a Tampa do vidro de originais.

PONTO CHAVE: Inspecione periodicamente a Tampa do vidro de originais para verificar a existência de materiais estranhos, de modo a manter a superfície sempre limpa. Qualquer substância estranha branca na superfície da almofada pode fazer com que a copiadora/ impressora calcule incorretamente o tamanho real do documento ou sua posição, o que poderá resultar em uma cópia insatisfatória.

Figura 4: limpar a Tampa do vidro de

originais

MANUTENÇÃO 4–4 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Limpeza do painel de edição

Se a sua copiadora/impressora for equipada com

um Painel de edição, limpe-o conforme necessário.

Umedeça levemente um pano limpo sem fiapos com uma pequena quantidade de limpador de lentes e espelhos Xerox ou Xerox Europe.

Levante o Revestimento plástico transparente e esfregue a superfície superior do Painel de edição até que esteja limpa e seca, conforme ilustrado na Figura 5.

CUIDADO: Não amasse nem dobre o Revestimento plástico transparente.

Abaixe o Revestimento plástico transparente.

Limpe a superfície superior do Revestimento plástico transparente até que esteja limpa e seca, conforme ilustrado na Figura 6.

Figura 5: limpar o Painel de edição

Figura 6: limpar a superfície superior do

Revestimento plástico transparente

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–5 MANUTENÇÃO

Reposição de suprimentos

Reposição do cartucho de tinta seca

Ao aparecer uma mensagem solicitando a

reposição de um Cartucho de tinta seca (Figura 7) , siga as instruções fornecidas nesta página, além daquelas constantes nos rótulos dos

cartuchos e nas etiquetas afixadas à copiadora/ impressora.

CUIDADO: Para evitar derramamento de tinta seca, remova o Cartucho de tinta seca somente quando aparecer a mensagem “O cartucho está vazio” na Tela de toque.

Figura 7: Mensagem Adicione tinta seca

Abra a Porta frontal da copiadora/impressora e localize os Cartuchos de tinta seca, conforme ilustrado na Figura 8. Da esquerda para a direita, as cores do Cartucho de tinta seca são Ciano, Magenta, Amarelo e Preto.

Coloque algumas folhas de papel no chão abaixo do Cartucho de tinta seca, para aparar qualquer possível derramamento de tinta seca.

Figura 8: Localizar o Cartucho de tinta seca

MANUTENÇÃO 4–6 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Remova o cartucho vazio girando-o no sentido

anti-horário, até que o ponto grande no cartucho esteja alinhado com o ponto pequeno na copiadora/impressora, conforme ilustrado na Figura 9.

Figura 9: Girar o Cartucho de tinta seca

Retire por completo o cartucho da copiadora/ impressora, conforme ilustrado na Figura 10. Descarte o cartucho de acordo com os regulamentos locais.

Retire o novo cartucho da caixa.

Agite o cartucho, conforme ilustrado na Figura 11.

Figura 10: Puxar o cartucho para fora da

copiadora/impressora

Figura 11: agitar o cartucho

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–7 MANUTENÇÃO

Alinhe a seta no cartucho com a seta levantada na parte superior da abertura e deslize o cartucho para dentro da copiadora/impressora, conforme ilustrado na Figura 12.

Figura 12: Alinhar a seta do cartucho e

deslizar o cartucho para dentro da copiadora/

impressora

Gire o cartucho no sentido horário, até que o ponto no cartucho esteja alinhado com o ponto na copiadora/impressora e as setas no cartucho estejam na horizontal, conforme ilustrado na Figura 13

Feche a Porta frontal da copiadora/impressora.

Retire as folhas de papel do chão sob o Cartucho de tinta seca e descarte-as de acordo com os regulamentos locais.

CUIDADO: Não use água morna ou quente, ou solventes de limpeza, para remover a tinta seca de sua pele ou roupa. Isto irá fixá-la, tornando difícil a sua remoção. Caso a tinta seca suje sua pele ou roupa, use uma escova ou jato de ar para removê-la, ou lave-a com água fria e sabão neutro.

CUIDADO: Caso haja necessiade de repor mais de um Cartucho de tinta seca ao mesmo tempo, certifique-se de colocar os novos cartuchos em seus locais de cores corretos.

Figura 13: Girar e prender o cartucho

MANUTENÇÃO 4–8 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Reposição do recipiente de despejo de tinta seca

1 2

Ao aparecer uma mensagem solicitando a

reposição de um Recipiente de despejo de tinta seca (Figura 14), siga as instruções fornecidas nesta página, além daquelas constantes nos rótulos do recipiente e nas etiquetas afixadas à copiadora/impressora.

CUIDADO: para evitar derramamento de tinta seca, remova o Recipiente de despejo de tinta seca somente quando aparecer a mensagem “O recipiente de despejo de tinta seca está cheio” na Tela de toque.

Abra a Porta frontal da copiadora/impressora.

Coloque algumas folhas de papel no chão abaixo do Recipiente de despejo de tinta seca, para aparar qualquer possível derramamento de tinta seca.

Figura 14: Mensagem de Recipiente de

despejo de tinta seca

Localize o Recipiente de despejo de tinta seca (área A na Figura 15) na parte superior esquerda da copiadora/impress or a.

Figura 15: Localizar o Recipiente de despejo

de tinta seca usado

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–9 MANUTENÇÃO

Segure o Recipiente de despejo de tinta seca com

a mão direita, conforme ilustrado na Figura 16, e retire-o por completo da copiadora/impressora.

Figura 16: Retirar o Recipiente de despejo de

tinta seca usado

Coloque o Recipiente de despejo de tinta seca em um saco plástico, conforme ilustrado na Figura 17, e descarte o recipiente usado de acordo com os regulamentos locais.

Figura 17: Descartar o Recipiente de despejo

de tinta seca usado

Retire da caixa e do saco plástico o novo Recipiente de despejo de tinta seca, conforme ilustrado na Figura 18.

Figura 18: Retirar o novo Recipiente de

despejo de tinta seca do saco plástico

MANUTENÇÃO 4–10 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Alinhe o novo Recipiente de despejo de tinta seca com a seta na copiadora/impressora e deslize-o para dentro da mesma, conforme ilustrado na Figura 19.

8 9

Feche a Porta frontal da copiadora/impressora.

Retire as folhas de papel do chão sob o Recipiente de despejo de tinta seca e descarte-as de acordo com os regulamentos locais.

Figura 19: Inserir o novo Recipiente de

despejo de tinta seca

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–11 MANUTENÇÃO

Reposição do recipiente de despejo de revelador

Ao aparecer uma mensagem solicitando a

reposição de um Recipiente de despejo de revelador, também conhecido como Frasco de escoamento, siga as instruções fornecidas nesta página, além daquelas constantes nos rótulos do recipiente e nas etiquetas afixadas à copiadora/ impressora.

CUIDADO: Para evitar derramamento de revelador, remova o Recipiente de despejo de revelador somente quando aparecer a mensagem “O recipiente de despejo de revelador está cheio” na Tela de toque.

1 2

Abra a Porta frontal da copiadora/impressora.

Coloque algumas folhas de papel no chão abaixo do Recipiente de despejo de revelador, para aparar qualquer possível derramamento de revelador.

Localize o Recipiente de despejo de revelador (área C na Figura 20).

Figura 20: Localizar o Recipiente de despejo

de revelador usado

MANUTENÇÃO 4–12 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Segure o Recipiente de despejo de revelador com

a mão direita. Retire-o por completo da copiadora/ impressora, conforme ilustrado na Figura 21.

Figura 21: Retirar o Recipiente de despejo de

revelador usado

Retire a tampa dourada da frente do Recipiente de despejo de revelador usado, conforme ilustrado na Figura 22.

Empurre com firmeza a tampa dourada sobre a abertura na parte traseira do recipiente de despejo, conforme ilustrado na Figura 23, para evitar um possível derramamento de revelador.

Figura 22: Retirar a tampa

Figura 23: colocar a tampa no recipiente de

despejo

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–13 MANUTENÇÃO

Coloque o Recipiente de despejo de revelador

usado em um saco plástico, conforme ilustrado na Figura 24, e descarte-o de acordo com os regulamentos locais.

Figura 24: Descartar o Recipiente de despejo

de revelador usado

Retire da caixa e do saco plástico o novo Recipiente de despejo de revelador, conforme ilustrado na Figura 25.

Figura 25: Retirar o novo recipiente do saco

plástico

Alinhe o novo Recipiente de despejo de revelador com a seta na copiadora/impressora e deslize-o para dentro da copiadora/impressora, conforme ilustrado na Figura 26.

Feche a Porta frontal da copiadora/impressora.

Retire as folhas de papel do chão sob o Recipiente de despejo de revelador e descarte-as de acordo com os regulamentos locais.

Figura 26: Inserir o novo Recipiente de

despejo de revelador

MANUTENÇÃO 4–14 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Reposição do cartucho de cópia/impressão

Ao aparecer uma mensagem solicitando a

reposição de um Cartucho de cópia/impressão (Figura 27), siga as instruções fornecidas nesta página, além daquelas constantes nos rótulos do cartucho e nas etiquetas afixadas à copiadora/ impressora.

CUIDADO: Para evitar qualquer dano ao novo Cartucho de cópia/impressão, remova-o somente quando aparecer a mensagem “Reponha o cartucho de cópia/impressão” na Tela de toque.

CUIDADO: Não retire o Recipiente de despejo de tinta seca quando o Cartucho de cópia/impressão tiver sido retirado. Poderá ocorrer dano ao Cartucho de cópia/impressão.

Figura 27: mensagem Reponha o cartucho de

cópia/impressão

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–15 MANUTENÇÃO

1 2

Abra a Porta frontal da copiadora/impressora.

Gire o desengate do grampo dourado do

Cartucho de cópia/impressão (área B) no sentido anti-horário para a posição destravada, conforme ilustrado na Figura 28 e na Figura 29.

NOTA: O “B” retratado no desengate na Figura 28 encontra-se, na realidade, no cartucho.

Figura 28: O desengate do grampo dourado

(B)

Figura 29: Destravar o Cartucho de cópia/

impressão

MANUTENÇÃO 4–16 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Segure o desengate da alavanca dourada do

Cartucho de cópia/impressão com a mão direita e empurre-o para liberar o grampo, conforme ilustrado na Figura 30. Retire o cartucho lentamente, até que a correia na parte superior do mesmo se torne visível.

Segure a correia com a mão esquerda e retire por completo o cartucho da copiadora/impressora, conforme ilustrado na Figura 30.

Retire o novo Cartucho de cópia/impressão da caixa.

Segure a guia da Folha de instruções de proteção e retire-a lentamente do Cartucho de cópia/ impressão, puxando-a no sentido anti-horário, conforme ilustrado na Figura 31.

Figura 30: Retirar o Cartucho de cópia/

impressão e segurar a correia

Figura 31: Retirar a Folha de instruções de

proteção do Cartucho

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–17 MANUTENÇÃO

CUIDADO: Para evitar qualquer dano ao novo

Cartucho de cópia/impressão, verifique se o

alinhamento do cartucho está correto antes de deslizá-lo para dentro da copiadora/ impressora.

linhe o novo Cartucho de cópia/impressão com a seta na copiadora/impressora e, a seguir, deslizeo para dentro da copiadora/impressora, conforme ilustrado na Figura 32.

Empurre com firmeza o novo Cartucho de cópia/ impressão, até que a alavanca dourada se encaixe.

Gire o desengate do grampo dourado do Cartucho de cópia/impressão no sentido horário para a posição travada, conforme ilustrado na Figura 33.

Figura 32: Inserir o novo Cartucho de cópia/

impressão

Feche a Porta frontal da copiadora/impressora.

Coloque o Cartucho de cópia/impressão usado na caixa do novo cartucho e devolva-o à Xerox, de acordo com as instruções na caixa.

Figura 33: Travar o Cartucho de cópia/

impressão

MANUTENÇÃO 4–18 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

Reposição do cartucho de óleo do fusor

Ao aparecer uma mensagem solicitando a

reposição do óleo do fusor, siga as instruções fornecidas nesta página, além daquelas constantes nas etiquetas próximas à area do óleo do fusor (Figura 34) e afixadas à copiadora/ impressora.

ADVERTÊNCIA: O fusor poderá estar muito quente. Para evitar dano pessoal, não toque em nenhum componente além daqueles indicados no procedimento a seguir.

CUIDADO: O óleo do fusor poderá estar escorregadio. Caso o óleo do fusor seja derramado no chão, limpe cuidadosamente a área.

ADVERTÊNCIA: Não coloque o Cartucho de óleo do fusor na copiadora/impressora. Caso o óleo do fusor seja derramado na copiadora/ impressora, limpe-a cuidadosamente.

ADVERTÊNCIA: O óleo do fusor pode causar irritação aos olhos. Lave bem as mãos com água e sabão após manusear o cartucho de óleo do fusor.

Figura 34: mensagem Verifique o óleo do

fusor

1 2

Abra a Porta frontal da copiadora/impressora.

Coloque algumas folhas de papel no chão, para aparar qualquer possível derramamento de óleo do fusor.

Gire a alavanca verde no sentido horário para baixo.

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–19 MANUTENÇÃO

Segure o Módulo de caminho de papel e puxe-o com firmeza para fora da copiadora/impressora, até que esteja totalmente aberto, conforme ilustrado na Figura 35.

Figura 35: Puxar o Módulo de caminho de

papel para fora

Localize o Cartucho de óleo do fusor na frente do Módulo de caminho de papel (área D).

Levante o Cartucho de óleo do fusor diretamente para fora do módulo, conforme ilustrado na Figura

36. Segure-o firme nessa posição, até que qualquer excesso de óleo tenha escorrido do cartucho para dentro do reservatório de óleo do fusor. Segure uma folha de papel sob o bocal do frasco, para aparar as gotas ao remover o cartucho da máquina.

Figura 36: Retirar o Cartucho de óleo do

fusor usado (D)

MANUTENÇÃO 4–20 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12

ADVERTÊNCIA: Não coloque o Cartucho de óleo do fusor na copiadora/impressora. Caso o óleo do fusor seja derramado na copiadora/ impressora, limpe-a cuidadosamente.

Coloque o cartucho usado em um saco plástico, conforme ilustrado na Figura 37, e descarte-o de acordo com os regulamentos locais.

Retire o novo cartucho da caixa e do saco plástico, conforme ilustrado na Figura 38.

Figura 37: Descartar o cartucho usado

Figura 38: Retirar o novo cartucho da caixa e

do saco plástico

GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12 4–21 MANUTENÇÃO

Retire a tampa na extremidade do Cartucho de

óleo do fusor, conforme ilustrado na Figura 39.

Figura 39: Retirar a tampa do Cartucho de

óleo do fusor

Alinhe o cartucho na posição adequada no Módulo de caminho de papel. Empurre-o cuidadosamente para o lugar, conforme ilustrado na Figura 40.

Segure o Módulo de caminho de papel e empurreo com firmeza para dentro da copiadora/ impressora.

Figura 40: Instalar o Cartucho de óleo do

fusor

MANUTENÇÃO 4–22 GUIA DE ADMINISTRAÇÃO DE SISTEMA DA DOCUCOLOR 12
