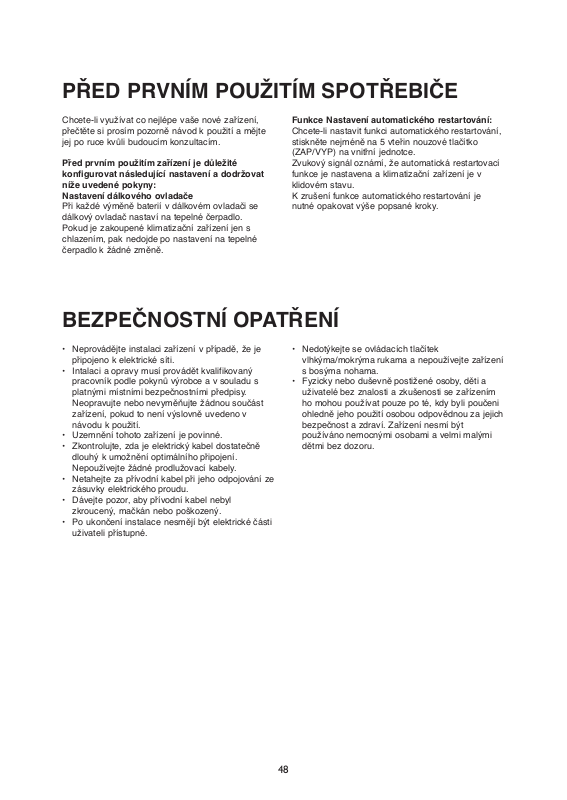

PŘED PRVNÍM POUŽITÍM SPOTŘEBIČE

Chcete-li využívat co nejlépe vaše nové zařízení,
přečtěte si prosím pozorně návod k použití a mějte
jej po ruce kvůli budoucím konzultacím.

Před prvním použitím zařízení je důležité
konfigurovat následující nastavení a dodržovat
níže uvedené pokyny:
Nastavení dálkového ovladače

Při každé výměně baterií v dálkovém ovladači se
dálkový ovladač nastaví na tepelné čerpadlo.
Pokud je zakoupené klimatizační zařízení jen s
chlazením, pak nedojde po nastavení na tepelné
čerpadlo k žádné změně.

Funkce Nastavení automatického restartování:

Chcete-li nastavit funkci automatického restartování,
stiskněte nejméně na 5 vteřin nouzové tlačítko
(ZAP/VYP) na vnitřní jednotce.
Zvukový signál oznámí, že automatická restartovací
funkce je nastavena a klimatizační zařízení je v
klidovém stavu.
K zrušení funkce automatického restartování je
nutné opakovat výše popsané kroky.

BEZPEČNOSTNÍ OPATŘENÍ

• Neprovádějte instalaci zařízení v případě, že je
připojeno k elektrické síti.

• Intalaci a opravy musí provádět kvalifikovaný
pracovník podle pokynů výrobce a v souladu s
platnými místními bezpečnostními předpisy.
Neopravujte nebo nevyměňujte žádnou součást
zařízení, pokud to není výslovně uvedeno v
návodu k použití.

• Uzemnění tohoto zařízení je povinné.

• Zkontrolujte, zda je elektrický kabel dostatečně
dlouhý k umožnění optimálního připojení.
Nepoužívejte žádné prodlužovací kabely.

• Netahejte za přívodní kabel při jeho odpojování ze
zásuvky elektrického proudu.

• Dávejte pozor, aby přívodní kabel nebyl
zkroucený, mačkán nebo poškozený.

• Po ukončení instalace nesmějí být elektrické části
uživateli přístupné.

• Nedotýkejte se ovládacích tlačítek
vlhkýma/mokrýma rukama a nepoužívejte zařízení
s bosýma nohama.

• Fyzicky nebo duševně postižené osoby, děti a
uživatelé bez znalosti a zkušenosti se zařízením
ho mohou používat pouze po té, kdy byli poučeni
ohledně jeho použití osobou odpovědnou za jejich
bezpečnost a zdraví. Zařízení nesmí být
používáno nemocnými osobami a velmi malými
dětmi bez dozoru.

49

• Toto zařízení bylo vyrobeno z recyklovatelného
nebo znovu použitelného materiálu. Jeho likvidace
musí být provedena v souladu s místními předpisy
pro odstraňování odpadů. Před likvidací zařízení
znehodnoťte odříznutím elektrického přívodního
kabelu, aby nemohlo být znovu používáno.

• Další informace ohledně nakládání a likvidace
tohoto výrobku získáte na příslušném místním
úřadě zabývajícím se sběrem separovaného
odpadu nebo v obchodě, kde jste zařízení
zakoupili.

LIKVIDACE OBALU

• Obal je 100% recyklovatelný, jak je potvrzeno
symbolem recyklace . Rozličné části obalu
nesmějí být odhazovány do okolního prostředí,
ale musí být zklikvidovány v souladu s platnými
místními předpisy.

LIKVIDACE ZAŘÍZENÍ

• Tento spotřebič je označený v souladu s
evropskou směrnicí 2002/96/ES o likvidaci
elektrického a elektronického zařízení (WEEE).

• Zajištěním správné likvidace tohoto výrobku
pomůžete předejít možným negativním důsledkům
pro životní prostředí a lidské zdraví.

• Symbol na výrobku nebo na dokumentech
přiložených k výrobku udává, že toto zařízení
nepatří do domácího odpadu, ale je nutné ho
odvézt do příslušného sběrného dvora pro
recyklaci elektrických a elektronických zařízení.

RADY K OCHRANĚ ŽIVOTNÍHO
PROSTŘEDÍ

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE
KLIMATIZACE

Prosíme vás, abyste přísně dodržovali
následující pokyny:

• Dlouhodobé a přímé vystavení se chladnému
vzduchu může být zdraví škodlivé. Z tohoto
důvodu doporučujeme nastavit mřížky tak, aby se
zabránilo přímému proudění chladného vzduchu a
proud byl nasměrován do celého prostředí.

• Zkontrolujte, že proudění vzduchu nedosáhne k
plynovým hořákům a kamnům.

• V případě nesprávné činnosti spotřebič vypněte
stisknutím tlačítka ZAP/VYP na dálkovém ovladači
a potom ho odpojte od elektrické sítě.

• Neumísťujte na vnější jednotku žádné předměty.

• Tento výrobek obsahuje fluorované skleníkové
plyny připuštěné Kyotským protokolem; chladicí
plyn se nachází uvnitř hermeticky zapečetěného
systému. Chladicí plyn R410a má hodnotu
potenciálu globálního oteplování (GWP) 1975.

50

POPIS SPOTŘEBIČE

Vnitřní jednotka

1. Mřížka vstupu vzduchu

2. Přední panel

3. Displejový panel

4. Elektrická krabice

5. Mřížka vývodu vzduchu

6. Resetovací tlačítko kontroly filtru

7. Mřížka pro vertikální nastavení

8. Mřížka pro horizontální nastavení

9. Vzduchový filtr

10. Dálkový ovladač

Vnější jednotka

11. Mřížka vstupu vzduchu

12. Trubky a napájecí kabel

13. Odvodňovací hadice

Poznámka: Odvod kondenzované vody při

CHLAZENÍ a ODVLHČOVÁNÍ.

14. Mřížka vývodu vzduchu

Obrázky obsažené v návodu k použití zobrazují standardní modely z vnějšího pohledu; formou a designem se
mohou lišit podle typu modelu.

51

POPIS KONTROLEK NA OVLÁDACÍM
PANELU

Ukazatel teploty (1)

Zobrazuje nastavenou teplotu.

Kontrolka chodu (2)

Svítí během provozu.
Bliká při rozmrazování vnější jednotky.

Kontrolka časového spínače (3)

Svítí po dobu nastavení.
Zhasne po uplynutí nastavené doby na časovém spínači.

Kontrolka spánkového režimu (4)

Svítí během spánkového režimu.

Kontrolka monitorování filtru (5)

Kontrolka monitorování filtru začne blikat po 240 hodinách použití zařízení a připomíná, že je zapotřebí
vyčistit filtr.
Po vyčištění filtru stiskněte resetovací tlačítko umístěné na vnitřní jednotce za předním panelem, aby
se přerušilo blikání výše uvedené kontrolky.

Nouzový vypínač ZAP/VYP (ON/OFF) (6)

Slouží k ovládání jednotky, když dálkový ovladač nefunguje.
Používá se k nastavení nebo zrušení funkce automatického restartování.

Čidlo signálů (7)

1

2 3 4 5 6 7

52

TLAČÍTKA A FUNKCE DÁLKOVÉHO
OVLADAČE

1. TLAČÍTKO ZAP/VYP

Slouží k zapnutí a/nebo vypnutí zařízení.

2. TLAČÍTKO ČASOVÉHO SPÍNAČE

Slouží k nastavení nebo zrušení činnosti
časového spínače.

3-4. TLAČÍTKA NASTAVENÍ POKOJOVÉ

TEPLOTY

Použijte k nastavení pokojové teploty. Použijte k
nastavení času v režimu Timer (časový spínač).

5. TLAČÍTKO MODE (REŽIM)

Použijte k volbě provozního režimu.

6. TLAČÍTKO

Použijte k nastavení nebo zrušení režimu 6.
smysl, a to i během klidového stavu stand-by.

7. TLAČÍTKO SLEEP (SPÁNEK)

Použijte k nastavení nebo zrušení spánkového
režimu.

8. TLAČÍTKO FAN (VENTILÁTOR)

Použijte k volbě rychlosti ventilátoru v pořadí
automatická, vysoká, střední a nízká rychlost.

9. TLAČÍTKO SWING (PŘEKLOPENÍ)

Použijte k zastavení nebo spuštění překlápění
mřížky pro vertikální nastavení a k nastavení
požadovaného směru proudění vzduchu ­nahoru/dolů.

10. TLAČÍTKO JET

Použijte ke spuštění nebo zastavení rychlého
chlazení.
(Rychlé chlazení funguje při vysoké rychlosti
ventilátoru a teplotě nastavené na 18°C
automaticky).

10

6

5

3

2

1

4

9

8

7

VÝZNAM SYMBOLŮ NA DÁLKOVÉM
OVLÁDAČI

Symbol chlazení

Symbol odvlhčování

Ukazatel pouze větrání

Ukazatel vytápění

Automatická rychlost ventilátoru

Vysoká rychlost ventilátoru

Střední rychlost ventilátoru

Nízká rychlost ventilátoru

ukazatel

Ukazatel SPÁNKOVÉHO režimu

Ukazatel režimu JET

Přenos signálu

Nastavená teplota na displeji
Nastavení čas. spínače na displeji

Ukazatel teploty (±2°C) v režimu 6. smysl

53

ULOŽENÍ DÁLKOVÉHO OVLADAČE A RADY
K JEHO POUŽÍVÁNÍ

Postup při vložení baterií

Sejměte kryt baterií ve směru šipky.
Vložte nové baterie se správnou polaritou(+ a -).
Zasuňte kryt zpět na místo.

Poznámka:

• Použijte 2 baterie typu LR03 AAA (1,5voltové).
Nepoužívejte nabíjecí baterie.
Když displej ztmavne, vyměňte baterie za nové
stejného typu.

• Jestliže provedete výměnu během jedné minuty,
dálkový ovladač si uchová své původní nastavení.
Jestliže vám však výměna baterií zabere více než
3 minuty, veškeré nastavení se zruší a časovač
zobrazí nulu.

Postup při vyjmutí baterií

Sejměte kryt baterií ve směru šipky.
Jemně zatlačte prsty na kladný pól baterií a
vytáhněte je z přihrádky.
Všechny tyto úkony musí provést dospělé osoby.
Dětem není dovoleno vyjímat baterie z dálkového
ovladače, aby se předešlo nebezpečí
spolknutí.

Likvidace baterií

Baterie vyhoďte jako tříděný komunální odpad na
dostupném sběrném místě.

Při ovládání klimatizačního zařízení nasměrujte
dálkový ovladač na čidlo signálu.
Dálkový ovladač umožňuje ovládat klimatizační
zařízení na vzdálenost až 7 m.

Čidlo signálu

54

POPIS PROVOZNÍCH REŽIMŮ

Provozní režimy

1. Volba režimu

Po každém stisknutí tlačítka MODE se provozní
režim mění v následujícím pořadí:
CHLAZENÍ (COOLING) → ODVLHČOVÁNÍ (DRY) →

POUZE VĚTRÁNÍ (FAN ONLY) →

VYTÁPĚNÍ (HEATING)

↑

Režim vytápění není k dispozici u modelů určených
pouze k chlazení.

2. Režim VĚTRÁNÍ

Po každém stisknutí tlačítka FAN se rychlost
ventilátoru mění v následujícím pořadí:
Auto → Vysoká (High) → Střední (Medium) →

Nízká (Low)

↑

V režimu POUZE VĚTRÁNÍ je k dispozici pouze
velká, střední a malá rychlost.
V režimu ODVLHČOVÁNÍ se proudění vzduchu
nastavuje automaticky na nízkou rychlost, a proto je
tlačítko FAN v tomto případě neúčinné.

3. Nastavení teploty

Jedním stiskem se teplota zvýší o 1 °C.
Jedním stiskem se teplota sníží o 1 °C.

*POZNÁMKA: Režim vytápění NENÍ k

dispozici pro modely určené pouze k chlazení.

4. Zapnutí

Stiskněte tlačítko ; jakmile zařízení přijme signál,
rozsvítí se kontrolka RUN (chod) vnitřní jednotky.

Když měníte režim, počkejte několik vteřin a
zopakujte postup, pokud by jednotka hned
nereagovala na provedenou změnu.
Po zvolení režimu vytápění začne teplý vzduch
proudit za 2-5 minut.

Použitelné rozmezí nastavení teploty

*VYTÁPĚNÍ, CHLAZEN 18°C~32°C

ODVLHČOVÁNÍ nelze nastavit

POUZE VĚTRÁNÍ nelze nastavit
