013_04

Instrucciones para la instalación, uso y manutención

10/2005

HERVIDOR DE PASTA DE GAS

AGB 448/WP AGB 450/WP AGB 527/WP AGB 529/WP AGB 055/WP AGB 057/WP

Representación esquemàtica y dimensiones pag. 3

Caracterìsticas de los aparatos 7

Datos técnicos 7-8

Instrucciones para la instalación 9

Estructura, armadura y dispositivos de seguridad de los aparatos 9

Montaje 9

Dónde instalar el aparato 9 Disposiciones de ley, normas técnicas 9

Instalaciòn 9

Procedimientos para la instalación 9 Conexión al sistema de gas 9 Conexión al agua 9 Eliminación del gas de deshecho 9

Puesta en funcionamiento 10

Operaciones preliminares a la puesta en funcionamiento 10 Puesta en marcha 10 Verificación de la potencia 10 Controllo pressione di entrata 10 Control de la potencia según el método volumétrico 10 Verificación de la potencia para funcionamiento con gas líquido 11 Control de la llama piloto 11 Control del aire primario 11 Control de las funciones 11 Advertencias para el instalador 11 Funcionamiento con otros tipos de gases 11

Sustitución de las toberas del quemador pag. 11 Regulación del quemador piloto 11 Regulación del mínimo 11

Manutenciòn 11 Reemplazamiento piezas 12

Bujía de encendido 12 Grifo del gas 12 Termopar 12

Instrucciones de uso 13

Funcionamiento 13 Encendido 13

Encendido del piloto 13 Encendido del quemador principal y regulación de la temperatura 13

Apagado 13

Apagado durante el funcionamiento normal 13 Apagado en caso de avería 13 Qué hacer en caso de avería o interrupción prolongada del funcionamiento 13

Cuidado del aparato e intervalos de manutención 14

Limpieza diaria 14 Precauciones durante el uso 14 Protección del acero inoxidable 14

Advertencia 15

INDICE

013-04 - Hervidor de pasta de gas

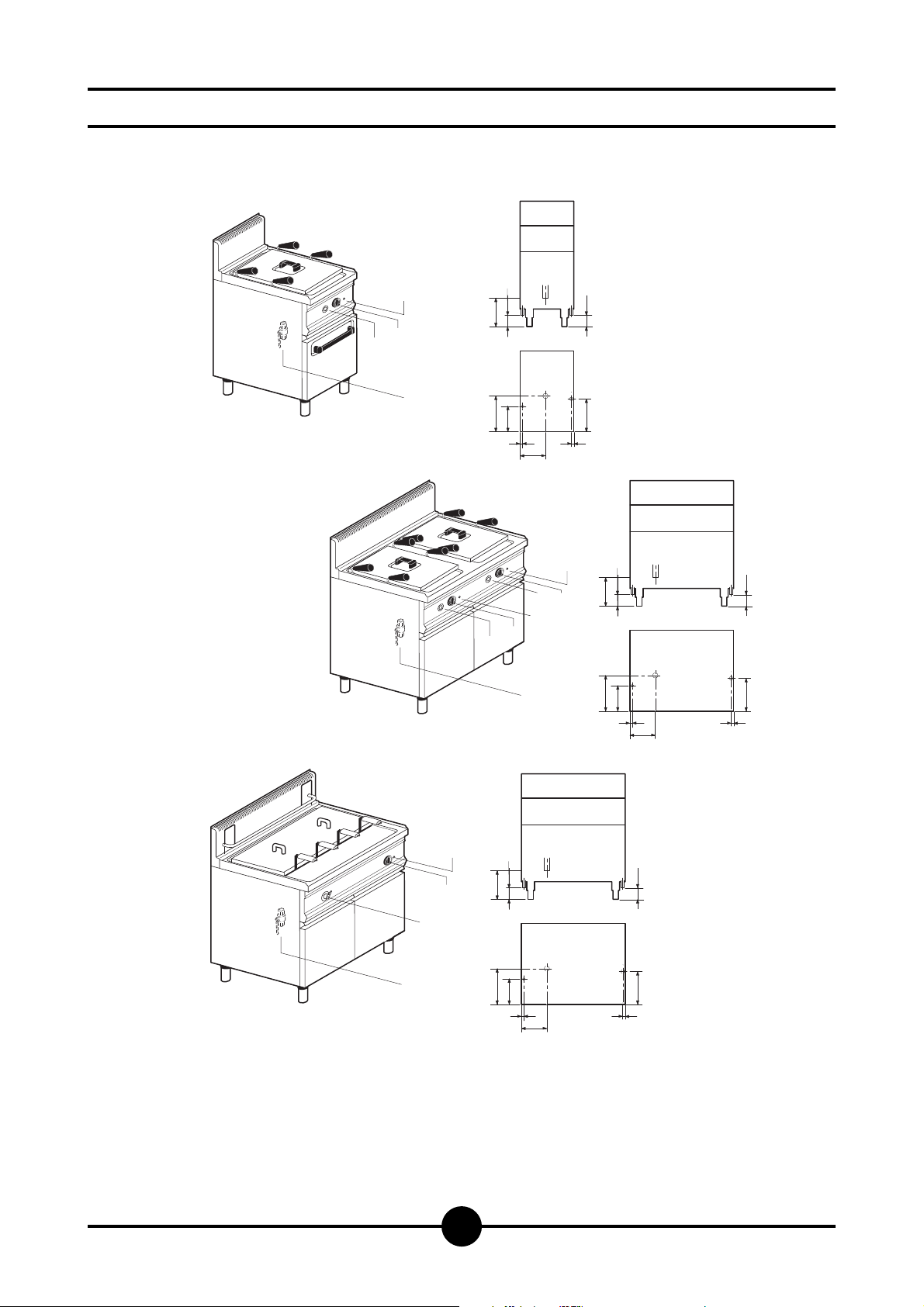

Rapresentación esquemática

AGB 448/WP

peso aproximado 100 kg

100

250

100

410

220

100

250

310

2121

100

Grifo de descarga

Grifo de carga

Llave del gas

Piezoeléctrico

Descarga del agua

Carga del agua

Entrada del gas

410

220

310

2121

220

013-04 - Hervidor de pasta de gas

Rapresentación esquemática

AGB 450/WP

peso aproximado 112 kg

100

250

100

410

220

310

2121

220

AGB 055/WP

peso aproximado 70 kg

Grifo de descarga

Grifo de carga

Llave del gas

Piezoeléctrico

Descarga del agua

Carga del agua

Entrada del gas

900

800

013-04 - Hervidor de pasta de gas

Rapresentación esquemática

900

AGB 057/WP

peso aproximado 96 kg

900

800

Grifo de descarga

Grifo de carga

Llave del gas

Piezoeléctrico

Descarga del agua

Carga del agua

Entrada del gas

013-04 - Hervidor de pasta de gas

Rapresentación esquemática

AGB 527/WP

peso aproximado 96 kg

AGB 529/WP

peso aproximado 112 kg

310 250

100

220

285 100

2121

100

310 250

220

285 100

2121

Grifo de descarga

Grifo de carga

Llave del gas

Piezoeléctrico

Descarga del agua

Carga del agua

Entrada del gas

100

310 250

220

285 100

2121

013-04 - Hervidor de pasta de gas

2 - CARACTERÍSTICAS DE LOS APARATOS

El presente librito de instrucciones para la puesta en funcionamiento es válido para las cocinas de gas de nuestra producción que pertenezcan a la categoría II2H3+ (vea tabla pag.8).

CAT/KAT GAS/GAZ G30 G31 G20 G25

II2H3B/P P mbar 30 30 20 II2H3+ P mbar 30 37 20-II2H3+ P mbar 28 37 20 -

0051 TIPO/TYPE MOD. ART.

Qn kW

MOD.

V AC kW Hz

LA MÁQUINA DEBE SER CONECTADA CONFORME A LA LEGISLACIÓN VIGENTE Y DEBE SER INSTALADA EN UN LOCAL CON BUENA VENTILACIÓN. LEER LAS INSTRUCCIONES DEL MANUAL ANTES DE INSTALAR Y DE UTILIZAR LA MAQUINARIA. LA MAQUINARIA DEBE SER INSTALADA POR PERSONAL CUALIFICADO.

m3/h

II2ELL3B/P P mbar 50 50 20 20 II2E+3+ P mbar 28 37 20 25 II2H3B/P P mbar 50 50 20 I2E P mbar - - 20 -

II2H3+ P mbar 28 37 20 I3B/P P mbar 30 30 I3+ P mbar 28 37

Predisposto a gas: - Gas preset: - Prevu pour gaz:

Eingestelt für Gas: - Preparado para gas: -

La chapa con las características se encuentra en la parte frontal del aparato (cuadro de mandos); en ella se pueden encontrar todos los datos necesarios: constructor, presión de entrada, tipo de gas para el que está preparado el aparato.

--II2H3B/P P mbar 30 30

Geschuckt voor:

SE FI DK CZ SK SI

IT CH PT

ES IE GB GR

25II2L3B/P P mbar 30 30

FR BE

AT CH

EE LV LT

NO MT CY IS HU

MADE IN ITALY

28/37 mbarG30/G31

20 mbarG20

Modelo

AGB 448/WP

AGB 450/WP

AGB 055/WP

AGB 057/WP

AGB 527/WP

AGB 529/WP

Dimens. externas

(LxPxH+H1) - mm

400 x 900 x 875-1090 800 x 900 x 875-1090

400 x 900 x 530 800 x 900 x 530

400 x 700 x 875-1090 800 x 700 x 875-1090

3 - DATOS TÉCNICOS

Conexión

de agua - mm

Ø 12 Ø 12

Descarga

Agua

R 1" R 1"

Conexión

de gas

R 3/4" ISO R228 R 3/4" ISO R228

R 1/2" ISO R228 R 1/2" ISO R228

Capacidad

Cubas (lt)

36 2 x 36

28 2 x 28

51BQ2900

51BQ2901

013-04 - Hervidor de pasta de gas

Modelo

TABLA 1

AGB 448/WP AGB 055/WP

AGB 450/WP AGB 057/WP

AGB 529/WPAGB 527/WP

Categoría

Tipo constructivo

Aire comburente

Potencia térmica nominal

Potencia térmica mínima

Presión de conexión

Gas natural 2H

Gas propano 3+

G20

G30/G31

Valores de conexión gas

Gas natural 2H

Gas propano 3+

(HuB = 9.45 kWh/m

(HuB = 12.87 kWh/kg) kg/h

Toberas Ø 1/100 mm.

Potencia nominal

Minimo

Potencia nominal

Minimo

Quemador principal

G20

G30/31

Nº toberas quemador piloto

G20

G30/G31

II2H3+

20 mbar

28/37 mbar

) m3/h

10.5

4.1

1.111

0.822

245

regulable

160

100

regulable

(10.5x2)= 21.0

(4.1x2)= 8.2

2.222

1.644

2 x 245

regulable

2 x 160

2 x 100

regulable

3.8

0.952

0.704

230

regulable

150

100

regulable

(9x2)= 18.0

(3.8x2)= 7.6

1.905

1.409

2 x 230

regulable

2 x 150

2 x 100

regulable

Aire primario distancia “A”

Gas natural G20

Gas propano G30/G31

013-04 - Hervidor de pasta de gas

Estructura, armadura y dispositivos de seguridad del aparato

Estructura robusta en acero, con 4 pies regulables en altura. Revestimiento externo en acero al cromo-niquel 18/10. El quemador, de acero inoxidable y forma tubular, lleva a cabo el calentamiento del agua; éste, además, es resistente a impulsos térmicos y mecánicos. El quemador piloto tiene inyectores regulable. La cámara de combustión y los conductos están realizados con lámina de acero electrogalvanizado. Es posible regular la temperatura utilizando los grifos correspondientes; éstos cuentan con dispositivos de seguridad; la regulación de la temperatura va desde el mínimo hasta el máximo, pasando por niveles intermedios que pueden seleccionarse según las necesidades.

Dónde instalar el aparato

Es aconsejable colocar el aparato en un local bien ventilado y situarlo bajo una campana extractora. Es posible montar el aparato solo o junto a otras máquinas. Resulta necesario mantener una distancia mínima de 50 mm. en los laterales y 50 mm. en la zona posterior si el aparato se encuentra cercano a paredes de material inflamable. En caso de que no fuese posible mantener dichas distancias, tome las medidas de seguridad oportunas contra posibles calentamientos excesivos, por ejemplo, puede revestir las superficies donde ha instalado el aparato con baldosines, o bien puede instalar protecciones contra radiaciones. Antes de llevar a cabo la conexión, revisando la chapa de identificación del aparato, verifique que éste está preparado y resulta idóneo para el tipo de gas disponible. En caso de que el aparato funcione con un tipo de gas diferente, consulte el párrafo “Funcionamiento con otros tipos de gas”, pág. 11.

Disposiciones de ley, normas técnicas y directrices

Cuando vaya a realizar el montaje tenga en cuenta las siguientes disposiciones:

- normas legislativas vigentes;

- reglamentación edilicia y disposiciones locales contra incendios;

- cédula “Normas técnicas para la instalación del gas”;

- cédula “Normas técnicas para el gas líquido”;

- cédula “Instalación sistemas de gas para cocinas indu striales”;

- normas vigentes contra accidentes

- disposiciones del Ente de suministro de Gas;

- disposiciones vigentes CEI.

INSTALACION

El montaje, la instalación y la manutención, y de manera especial: el montaje, la conexión a la red de gas, la verificación de la potencia, las operaciones de transformación o adaptación para el funcionamiento con un tipo de gas diferente y la puesta en funcionamiento tienen que realizarlas empresas autorizadas por los Entes locales de suministro del Gas conforme a las normas vigentes. En primer lugar, solicite la opinión del Ente local de suministro del Gas.

Procedimientos para la instalación

Para conseguir una perfecta nivelación del aparato, regule los pies ajustables en altura.

Conexión del gas

La conexión de la rampa, de R 1/2” para el modelo AGB 527/WP, AGB 529/WP y de R 3/4" para los modelos AGB 448/WP, AGB450/WP, AGB 055/WP, AGB 057/WP del aparato con los conductos del gas, puede se fija o separable si se coloca un conector según las normas. Si se usan conductos flexibles, éstos tendrán que ser de acero inoxidable y conformes a las nomas vigentes. Cuando ha finalizado la conexión, verifique el hermetismo ayudándose de un spray detector de fugas.

Conexión del agua

La conexión del agua puede efectuarse con una juntura rígida o flexible. El tubo de ingreso tiene un diámetro de 12 mm.

Eliminación del gas de deshecho

Como se trata de cocinas de gas petenecientes al tipo de construcción A, no es necesaria la conexión a un sistema de descarga de gas. En lo concerniente a la ventilación del local donde se realiza la instalación, cíñase a las normas vigentes.

INSTRUCCIONES PARA LA INSTALACION

013-04 - Hervidor de pasta de gas

Operaciones preliminares a la puesta en funcionamiento

Antes de la puesta en funcionamiento conviene quitar el revestimiento adhesivo de protección. A continuación limpie cuidadosamente la superficie de trabajo y las partes externas con agua tibia y detergente, utilizando un paño húmedo para eliminar totalmente restos del antioxidante aplicado en la fábrica.

Puesta en marcha

Antes de la puesta en marcha verifique que las características del aparato (categoría y tipo de gas utilizado) corresponden con la familia y el grupo de gas disponibles en el local. En caso contrario, lleve a cabo el cambio a la familia de gas solicitado o adapte el aparato al grupo de gas adecuado (vea párrafo “Funcionamiento con otros tipos de gas”, pág. 11). Para la puesta en marcha cíñase a la intrucciones de uso.

Verificación de la potencia

Verificación de la potencia Use las correspondientes toberas para la potencia nominal predispuesta en los aparatos. La potencia puede ser de dos tipos:

- nominal, indicada en la chapa con las características del

aparato;

- minima.

Sobre dichas toberas se ha hecho referencia en la tabla 1 “DATOS TÉCNICOS”. Las tolerancias de las presiones de ejercicio para obtener la capacidad nominal en función de las toberas previstas son:

-de 15 a 22,5 mbar para gas de la segunda familia;

-de 25 a 45 mbar para gas de la tercera familia

(propano).

Fuera de dichos márgenes de presión no es posible poner en marcha los aparatos. Si posteriormente desea realizar un control de la potencia, es posible ejecutarlo utilizando un contador y siguiendo el llamado “método volumétrico”. Generalmente es suficiente verificar el funcionamiento correcto de las toberas.

Control de la presión de entrada (Fig. 3)

La presión de entrada se mide con un manómetro (p.ej. tubo en U, resolución mín. 0,1 mbar). Quite el tornillo (22) del enchufe de presión y una el primero al tubo del manómetro: después de realizar la medición, vuelva a colocar herméticamente el tornillo (22).

Control de la potencia según el método volumétrico

Ayudándose de un contador de gas y de un cronómetro averigue el volumen de gas suministrado al aparato por unidad de tiempo. El volumen adecuado corresponde al valor “E” expresado en litros por hora (l/h) o litros por minuto (l/min). Se calcula con la siguiente fórmula:

Es importante que la medición de la potencia se efectúe cuando el aparato se encuentra en estado de inercia. El valor correspondiente al poder calorífico puede solicitarse al Ente local de suministro del Gas. La potencia nominal y la potencia mínima respecto a la presión nominal se obtienen consultado la tabla para la regulación del paso de gas (tabla 1).

ADVERTENCIA

No está prevista la regulación anticipada de la potencial nominal.

Potencia

Poder Calorifico

E =

PUESTA EN FUNCIONAMIENTO

013-04 - Hervidor de pasta de gas

Verificación de la potencia para funcionamiento con gas líquido

Asegúrese de que el tipo de toberas utilizado coincide con los datos ofrecidos de la tabla 1. Asegúrese de que el reductor de presión instalado en el sistema tenga una presión de salida conforme al párrafo “Verificación de la potencia”, pág. 10 (indicado en la chapa de características del aparato y calculable midiendo la presión).

Control de la llama piloto

Para conseguir una regulación correcta de la llama pilota, ésta debe rodear completamente el termopar y su imagen tiene que presentarse perfecta; en caso contrario, ajuste el tornillo de regulación del piloto.

Control del aire primario

Los aparatos cuentan con un sistema de regulación del aire primario. El fujo del volumen de aire queda perfectamente regulado cuando existe una protección adecuada contra la elevación de la llama con el quemador frío o regreso de la llama con el quemador caliente. Según el tipo de gas, coloque la arandela en la medida “A” (Fig. 1) indicada en la tabla 1.

Control de las funciones

- Ponga en marcha el aparato siguiendo las

instrucciones correspondientes;

- Verifique la capacidad de los tubos del gas;

- Controle el encendido y la formación correcta de la lla-

ma de los quemadores principales incluso al mínimo;

- Asegúrese de que las llamas piloto funcionen correc-

tamente;

- Es aconsejable concertar un contrato de manutención.

Advertencias para el instalador

- Explique y demuestre al usuario el funcionamiento y

uso de la máquina siguiendo las instrucciones y entré guele el presente librito.

- Informe al usuario de que cualquier operación de ree-

structuración o modificación edilicia que pueda dañar la alimentación de aire para la combustión hacen necesaria una nueva verificación de las funciones del aparato.

Funcionamiento con otros tipos de gas

Para pasar a otro tipo de gas, por ejemplo del gas metano al gas líquido, o bien a otro grupo, es necesario el empleo de toberas adecuadas para el quemador principal según la tabla “DATOS TÉCNICOS”. Las toberas de los quemadores principales para tipos de gas diferentes, marcados con el diámetro correspondiente en centésimas de mm, se encuentran en la bolsa adjunta al aparato. Cuando haya finalizado la transformación o adaptación, realice la verificación de las funciones del aparato como se describe en el párrafo “Control de las funciones”.

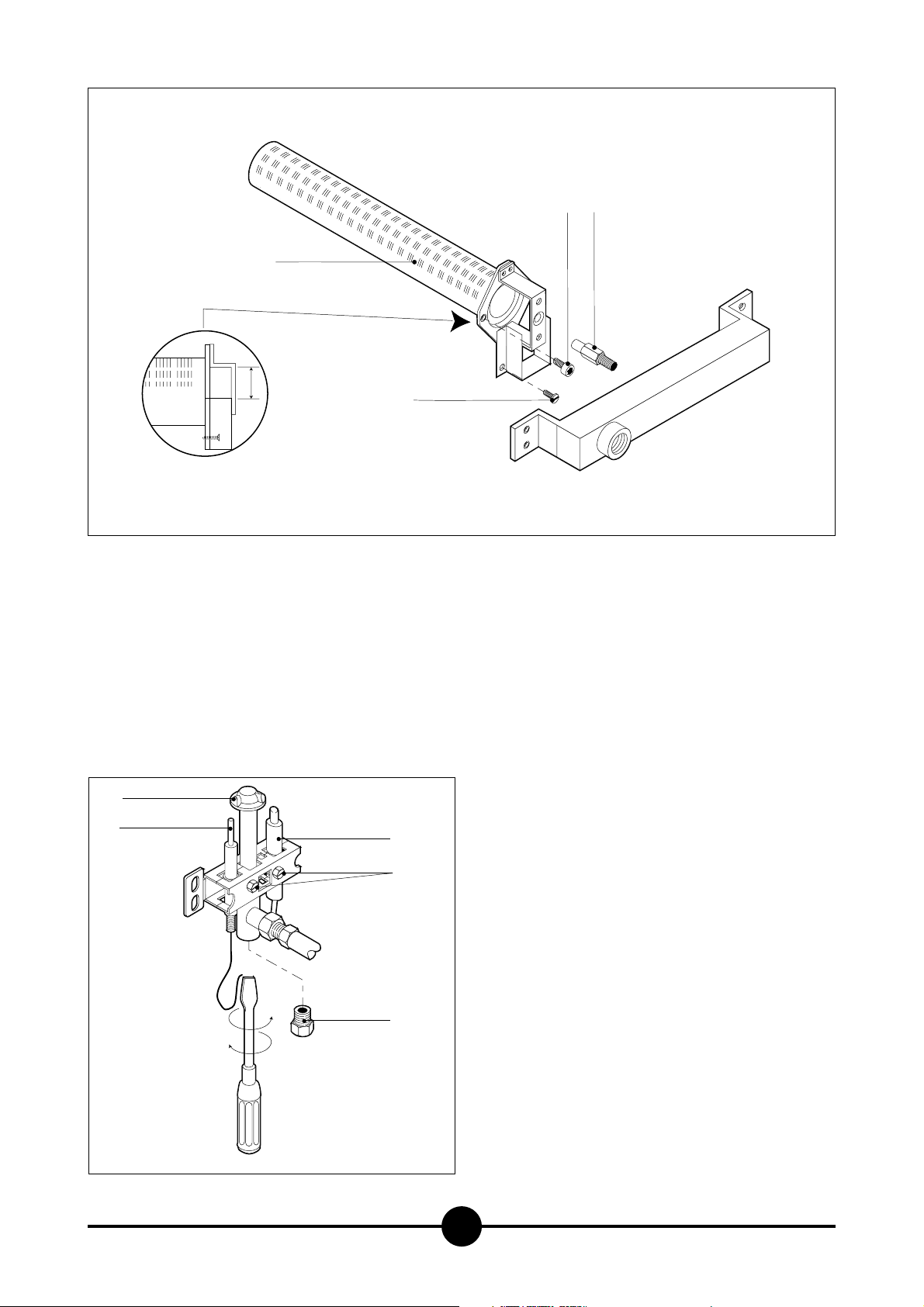

Sustitución de las toberas del quemador (Fig. 1)

Para cambiar la tobera (30), abra las portezuelas. Con una llave 12 afloje la tobera del porta-toberas y sustitúyala por una nueva (vea tabla “DATOS TÉCNICOS”). Si es necesario, quite el manguito de regulación del aire aflojando los tornillos (39); de este modo, la sustitución resulta sencilla. Una vez que se haya montado la tobera adecuada, regule la distancia del aire primario y fije la boca con el tornillo correspondiente (vea tabla “DATOS TÉCNICOS”).

Regulación del quemador piloto (Fig. 2)

Si abre las portezuelas, se puede acceder al quemador fácilmente. Quite el tornillo (35) y con un destornillador regule la llama. Cuando haya terminado de regular el quemador, vuelva a apretar el tornillo (35) con su guarnición correspondiente. La llama piloto está regulada de modo correcto, cuando ésta rodea completamente el termopar y el quemador principal se enciende de modo seguro.

Regulación del mínimo (Fig. 3)

Teniendo en cuenta la tabla “DATOS TÉCNICOS” regule el tornillo del mínimo (2) como se indica a continuación:

- para el funcionamiento con gas líquido, apriete el tornillo de regulación del mínimo con pequeños golpes;

- para el funcionamiento con gas metano, apriete el tornillo de regulación del mínimo y la regulación del aire;

- en la tabla de regulación del paso de gas averigüe el valor en l/min del poder calorífico (calculado según el “método volumétrico”);

- ponga en funcionamiento el aparato según las instrucciones;

- después de algunos minutos de funcionamiento, coloque la llave en el mínimo y regule la potencia térmica mínima girando el tornillo de regulación (2) (hacia la derecha= reduce el paso de gas; hacia la izquierda= lo aumenta).

MANUTENCION

Realice las siguientes operaciones de manutención al menos una vez al año:

- control del correcto funcionamiento de todos los di

spositivos de regulación y seguridad;

- control del buen funcionamiento de los quemadores:

- encendido;

- seguridad de la combustión;

- control de las diferentes funciones siguiendo los pro

cedimientos descritos en el párrafo “Control de las funciones”.

REEMPLAZAMIENTO PIEZAS

¡La sustición de las piezas tiene que realizarla personal autorizado!

Para sustituir las piezas que enunciamos, extraiga antes las llaves de mando y quite el cuadro (después de haber aflojado los tornillos de fijación).

Bujía de encendido (Fig. 2)

La bujía se extrae aflojando los tornillos (36). Desconecte el cable de encendido e introduzca la bujía nueva.

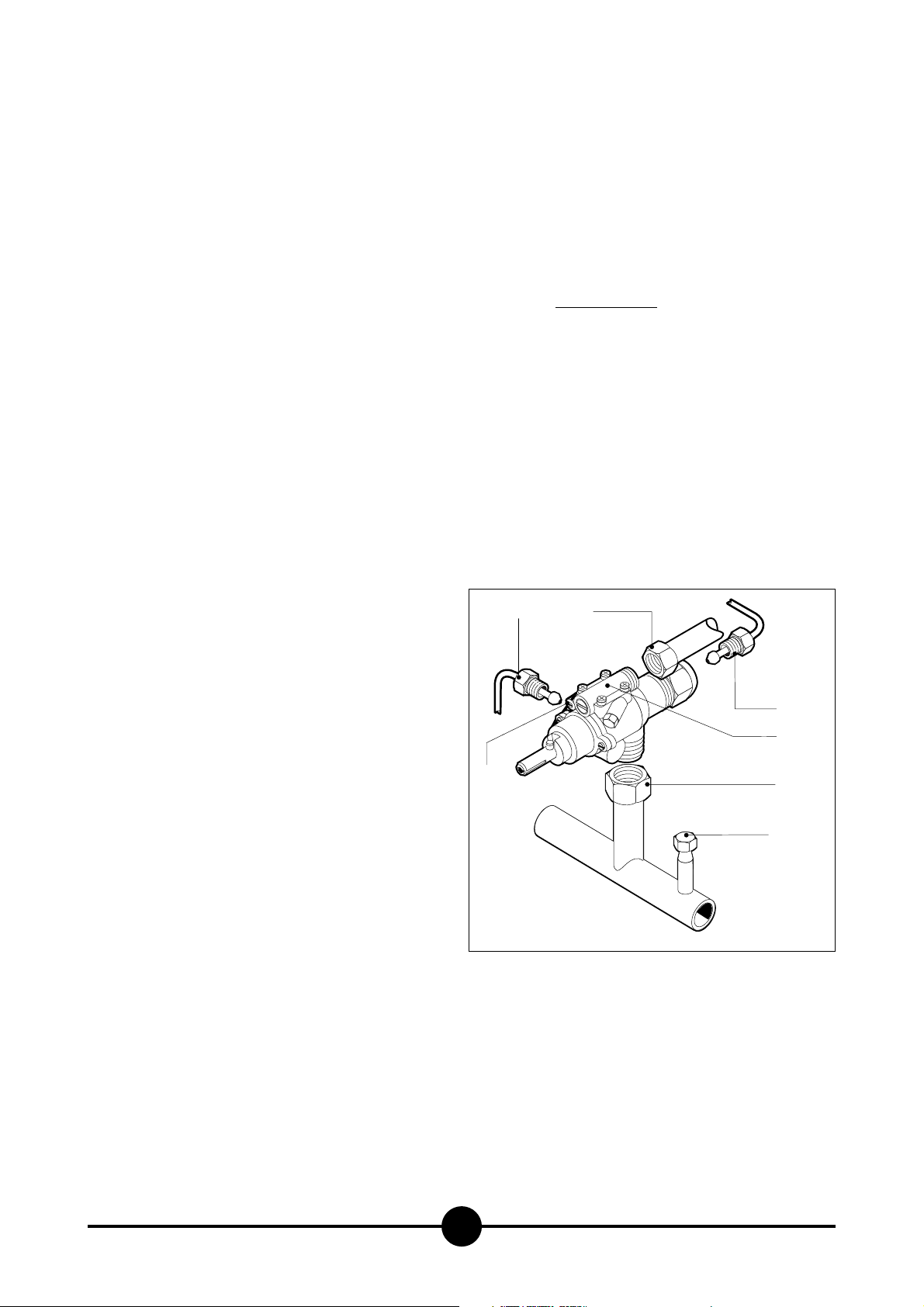

Grifo del gas (Fig. 3)

Afloje las junturas a rosca de los tubos del gas y del termopar, después, afloje los tornillos de fijación de la alimentación a la rampa del gas e introduzca un grifo nuevo.

Termopar (Figs. 2 e 3)

Afloje las junturas a rosca que fijan el termopar (38) al grifo del gas (6) y al quemador piloto (34); introduzca la pieza nueva. Cuando haya terminado la sustitución, vuelva a montar en el orden correcto el cuadro y las piezas correspondientes.

ADVERTENCIA

Depués de haber sustituido piezas de conducción de gas, hay que realizar una comprobación de la capacidad y un control de las funciones.

013-04 - Hervidor de pasta de gas

PUESTA EN FUNCIONAMIENTO

UTILIZACION POR PRIMERA VEZ ¡Importante!

Antes de utilizar por primera vez el aparato, limpie en profundidad la superficie lisa o estriada con agua templada y jabón, usando un trapo suave para eliminar el antioxidante dado en la fábrica; seque con un trapo limpio.

ENCENDIDO

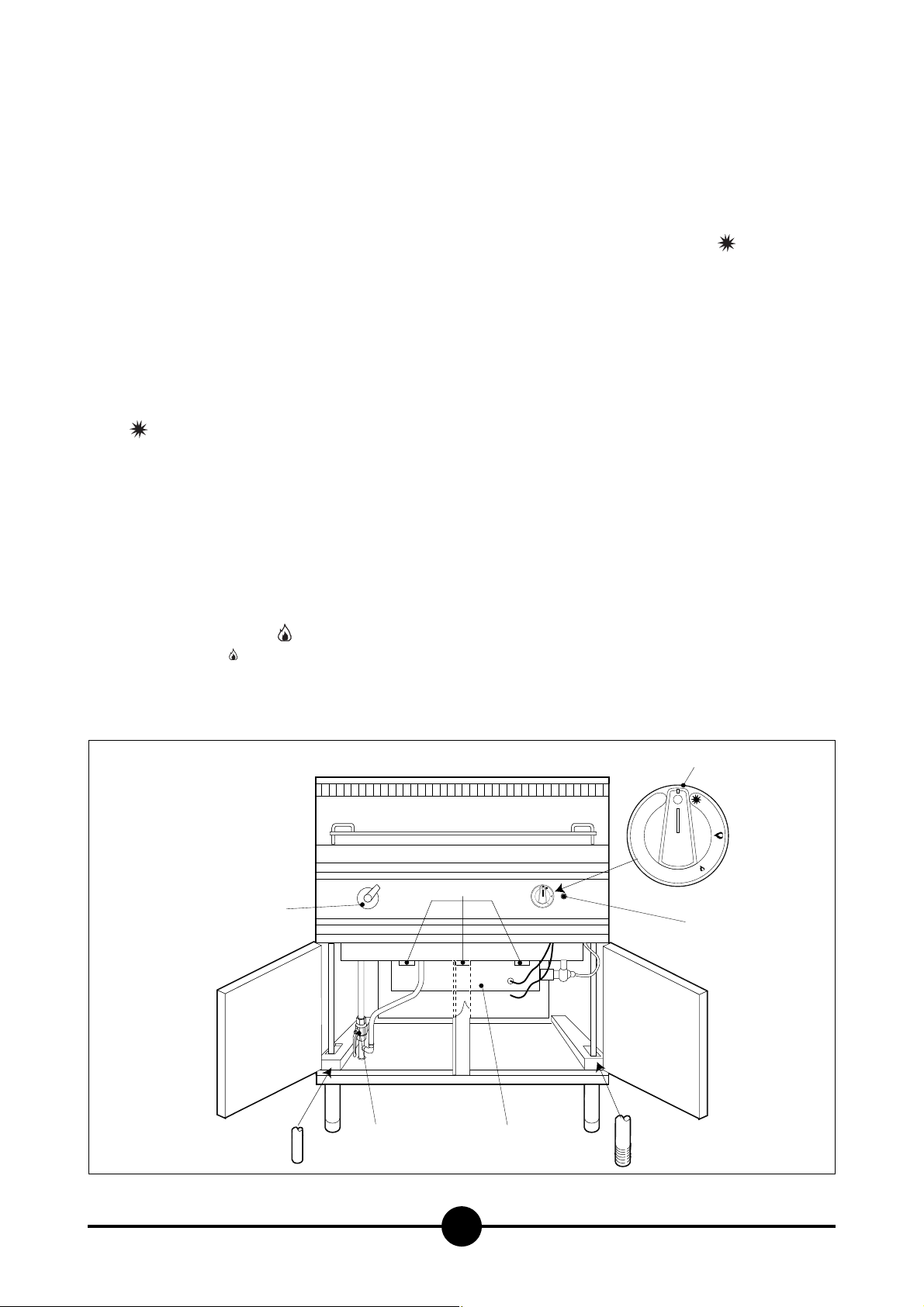

Encendido del quemador piloto (Fig. 4)

Presione la llave (3) y gírela hacia la izquierda hasta la posición . Mantenga la llave apretada, mientras presiona repetidamente el botón del encendido piezoeléctrico (6), hasta que se encienda la llama piloto. Ésta se puede observar a través de la abertura (10) situada en el cuadro. Mantenga presionada la llave durante unos 15-20 segundos; si la llama piloto se apaga cuando suelta la llave, repita la operación de encendido.

Encendido del quemador principal y regulación de la temperatura (Fig. 4)

Para encender el quemador principal, gire la llave hacia la derecha hasta la posición del máximo; o bien, continúe hasta el mínimo ; la potencia térmica se regula en el ámbito de estas dos posiciones.

APAGADO

Apagado durante el funcionamiento normal

Para apagar solamente los quemadores principales, gire la llave de servicio hasta la posición : en esta posición permanece encendida sólo la llama piloto. Para desconectar completamente el sistema, gire la llave hacia la derecha hasta la posición (●); en esta posición se apaga también el quemador piloto.

Apagado en caso de avería

En caso de avería cierre la alimentación del gas del aparato.

Qué hacer en caso de avería y de interrupción prolongada del funcionamiento

En caso de que el aparato permaneciese inactivo durante un periodo prolongado, límpielo en profundidad y cierre la alimentación eléctrica y de gas. En caso del mal funcionamiento o avería, cierre la alimentación del gas y desconecte el aparato de la red. Llame al servicio de asistencia.

INSTRUCCIONES DE USO

013-04 - Hervidor de pasta de gas

104

013-04 - Hervidor de pasta de gas

CUIDADOS DEL APARATO E INTERVALOS DE MANUTENCION

La limpieza diaria realizada después de haber desactivado el aparato garantizan el perfecto funcionamiento y una duración prolongada.

Limpieza diaria

Limpie cuidadosamente y con frecuencia las superficies usando un trapo húmedo; se puede utilizar agua y jabón o detergentes habituales siempre que no contengan su- stancias abrasivas o compuestos del cloro, como por ejemplo el hipoclorito de sodio (lejía), el ácido clorhídrico (ácido muriático) u otras soluciones: estos productos corroen en poco tiempo y de manera irreversible el acero inoxidable. Para la limpieza del suelo bajo el aparato o cercano a éste, no utilice ninguno de los productos indicados más arriba, para evitar que los vapores y posibles gotas puedan provocar sobre el acero inoxidable efectos destructivos. Frote solamente en el sentido del satinado. Enjuague con abundante agua pura y seque cuidadosamente. No aplique chorros de agua, que podrían infiltrarse en el interior.

Manchas de comida o residuos endurecidos:

lávelas con agua caliente antes de que se endurezcan. Si los residuos ya se han endurecido, use agua y jabón, o detergentes sin cloro, ayudándose de una espátula de madera o de un estropajo suave de acero inoxidable: enjuague y seque bien.

Incrustaciones calcáreas:

las incrustaciones calcáreas en el fondos de las pilas, ollas, ect., tienen que eliminarse utilizando productos desincrustantes en comercio siguiendo las instrucciones correspondientes.

Arañazos:

si se producen arañazos en la superficie, es necesario eliminarlos usando lana de acero inoxidable muy fina, o estropajos abrasivos de material sintético fibroso, frotando en el sentido del satinado; enjuague bien y seque. No utilice estropajos de hierro, ni los deje olvidados sobre las superficies de acero inoxidable, porque los pequeños residuos de hierro depositados sobre la superficie podrían oxidarla.

Precauciones durante el uso

Salsas y condimentos:

todos los recipientes de acero inoxidable utilizados para conservar ingredientes ácidos (vinagre, sal, zumo de limón, tomate, ect.) tienen que lavarse muy bien para eliminar completamente los restos. De manera especial, es necesario evitar que soluciones saladas se evaporen, se desequen o queden en la superficie del acero inoxidable. No utilice sal gorda de cocina que, siendo demasiado pesada, se podría depositar en el fondo sin deshacerse completamente y, con el tiempo, podría corroer el fondo. Es aconsejable añadir la sal cuando el agua hierve, o bien deshacerla en un recipiente a parte; en ningún caso añada la sal cuando el agua está fría o, menos aún, cuando el recipiente está vacio. Cuando la pila no se utiliza, conviene dejarla descubierta.

Protección del acero inoxidable

Si no se utiliza el aparato durante un cierto tiempo, es aconsejable proteger la superficie, después de haberla lavado y secado cuidadosamente, con una capa de aceite de vaselina o, mejor todavía, con productos que se encuentran normalmente en comercio. Éstos, además de uniformar el aspecto del acero, le confieren brillo, y evitan la penetración de humedad y suciedad, que podrían corroer la superficie. Dichos productos, formados normalmente con una mezcla de sustancias oleosas y detergentes, pueden encontrarse también en bombonas de spray de sencilla aplicación.

013-04 - Hervidor de pasta de gas

ADVERTENCIA

LA CASA CONSTRUCTORA SE RESERVA EL DERECHO DE APORTAR AL PRODUCTO LOS CAMBIOS QUE CONSIDERE ÚTILES Y NECESARIOS, SIN COMPROMETER LAS CARACTERÍSTICAS ESENCIALES.

LA EMPRESA CONSTRUCTORA DECLINA CUALQUIER RESPONSABILIDAD EN CASO DE QUE NO SE RESPETEN LAS NORMAS CONTENIDAS EN ESTE MANUAL

WHIRLPOOL EUROPE srl

V.le Guido Borghi, 27

I – 21025 Comerio – VA

Whirlpool AGB 448/WP, AGB 450/WP, AGB 057/WP, AGB 527/WP, AGB 529/WP INSTRUCTION FOR USE [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
