Page 1
017_02
07/2007
BAIN-MARIE ELECRTIQUE
Instructions pour l'installation,
emploi et entretien
AGB 453/WP · AGB 454/WP
Page 2
017-02 - Bain-marie electrique
2
Répresentation schématique pag. 3
et mesures
Caractéristiques des appareils 5
Instructions pour l'installation 6
Mise en route 6
Dispositions de loi; regles thecniques
et directives 6
Installation 6
Connexion électrique 6
Système equipotentiel 6
Branchement hydrique 6
Notice d'emploi 7
Mise en marche 7
Vidange du bassin 7
Nettoyage 7
Non-emploi prolongé de l'appareil 7
En cas de panne 7
Entretien 7
Directive RAEE 7
Schemas électriques 8
Avertissement 9
INDEX
Page 3
017-02 - Bain-marie electrique
3
Représentation schématique
B
D
C
A
E
A
Régulateur de température
B
Arrivée d'eau
C
Lampe témoin ligne
D
Lampe témoin résistance
E
Evacuation de l'eau
B
D
C
A
E
Page 4
017-02 - Bain-marie electrique
4

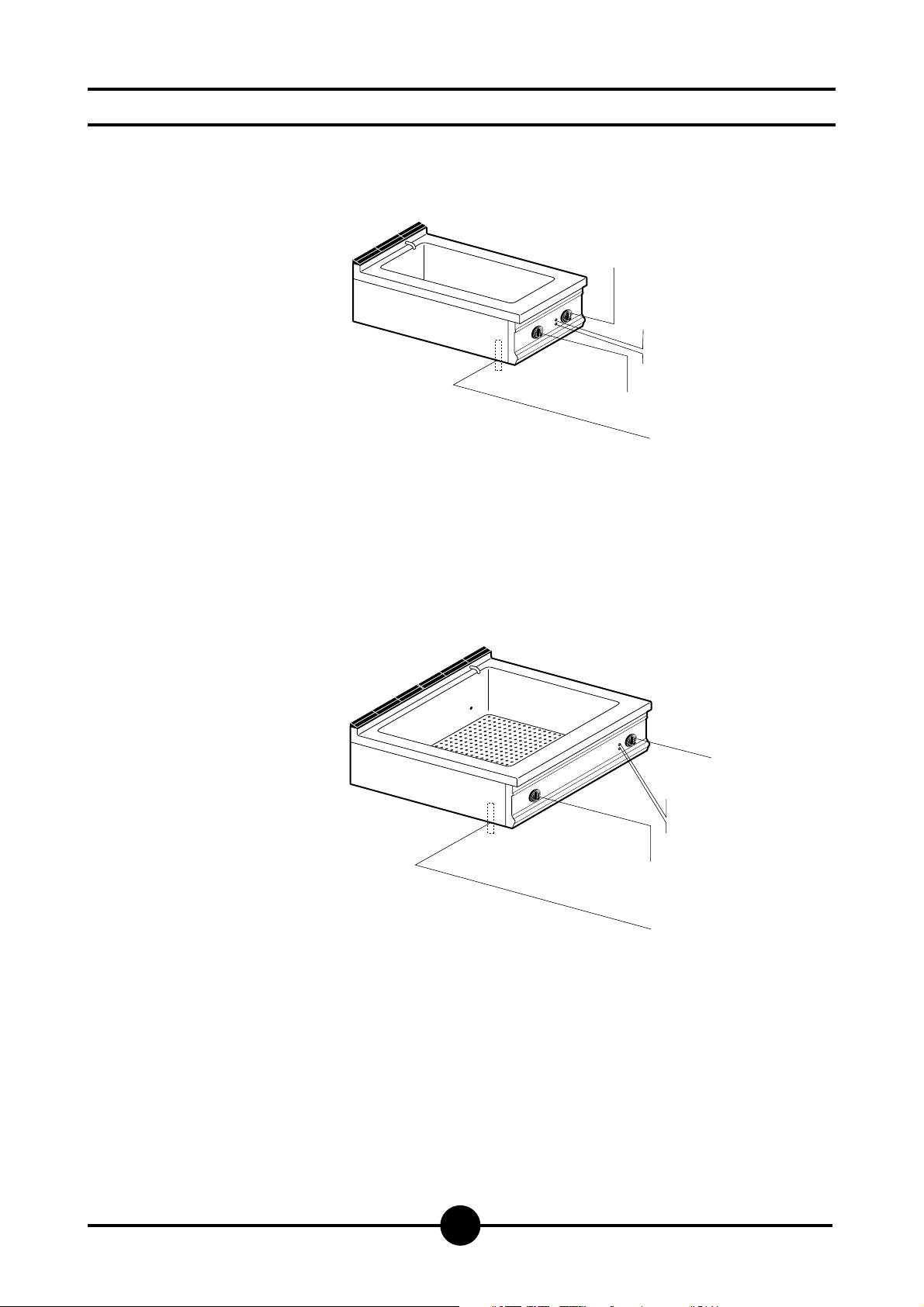

Représentation schématique
A
D
C
AGB 453/WP
Poids env.61 kg
B
E
A
D
C
A
Régulateur de température
B
Arrivée d'eau
C
Lampe témoin ligne
D
Lampe témoin résistance
E
Evacuation de l'eau
AGB 454/WP
Poids env.67 kg
B
E
Page 5
017-02 - Bain-marie electrique
5
2 - CARACTÉRISTIQUES DES APPAREILS
La plaquette des caractéristiques est placée devant à
droite, sur le tableau des commandes où sont indiquées
toutes les données de connexion.
CAT/KAT GAS/GAZ G30 G31 G20 G25
II2H3B/P P mbar 30 30 20 -
II2H3+ P mbar 30 37 20--
II2H3+ P mbar 28 37 20 -
TIPO/TYPE
MOD.
ART.
N.
N.
Qn kW
MOD.
V AC kW Hz
m3/h
II2ELL3B/P P mbar 50 50 20 20
II2E+3+ P mbar 28 37 20 25
II2H3B/P P mbar 50 50 20 -
I2E P mbar - - 20 -
II2H3+ P mbar 28 37 20 -
I3B/P P mbar 30 30
I3+ P mbar 28 37
Predisposto a gas: - Gas preset: - Prevu pour gaz:
Eingestelt für Gas: - Preparado para gas: -
25II2L3B/P P mbar 30 30
--II2H3B/P P mbar 30 30
--
--
Geschuckt voor:
SE FI DK CZ SK SI
IT CH PT
ES IE GB GR
NL
DE
FR BE
AT CH
LU
EE LV LT
EE LV LT
NO MT CY IS HU
CY
MADE IN ITALY
L'APPAREIL DOIT ETRE BRANCHE CONFORMEMENT AUX LOIS EN VIGUEUR ET
INSTALLE DANS UN LOCAL BIEN AERE. LIRE LES MANUELS D'INSTRUCTION AVANT
L'INSTALLATION ET L'UTILISATION DE L'APPAREIL.
L'APPAREIL DOIT ETRE INSTALLE PAR UN PERSONNEL QUALIFIE.
3 - DONNÉES TECHNIQUES
Modèle
AGB 453/WP
AGB 454/WP
Dim.: LxPxH
400 x 900 x 875
800 x 900 x 875
400 x 900 x 270
800 x 900 x 270
Tension nominale
230 V
230 V
230 V
230 V
G30/G31 28-30/37 mbar
G20/G25 20/25 mbar
Puissance
Cable de connexion
Section
1.0 kW
2.0 kW
1.0 kW
2.0 kW
3 x 1.5 mm
3 x 2.5 mm
3 x 1.5 mm
3 x 2.5 mm
2
2
2
2
Page 6
017-02 - Bain-marie electrique
6
MISE EN ROUTE
Avant de commencer les travaux de mise en route, enlever l’appareil de l’emballage.
Certaines pièces sont protégées par une pellicule adhésive; il faudra l’enlever soigneusement.
Si des refus de colle restent attachés aux pièces il faut les
enlever avec des matériaux aptes au nettoyage p.e. I’essence; en aucun cas ne doivent être employés des matériaux abrasifs.
Monter les pieds de l’appareil qui doit être nivellé à la bulle; d’eventuelles faibles dénivellations peuvent être réglées en ajustant les pieds mêmes.
Avec les versions top il faut s’assurer que le support choisi puisse soutenir le poids de l’appareil.
L’interrupteur général ou la prise de courant doivent être
dans les environs de l’appareil et facilement accessibles.
Il est conseillé de placer l’appareil sous une hotte d’aspiration afin de rendre rapide l’évacuation des fumées.
Si l’appareil est placé près d’un mur, mur de cloison,
meuble de cuisine ou revêtement décoratif, ceux-ci doivent être en matériel ignifuge ou revêtis avec un tel matériel. En tous cas il faut s’assurer que les règlements contre
les incendies soient scrupuleusement respectés.
Dispositions de loi, règles techniques
et directive
L’installation doit être réalisée en conformité avec les règlements suivants:
- Règlements en vigueur sur les accidents du travail
- Règlements CEI en vigueur.
Installation
L’installation, mise en marche et entretien de l’appareil
doivent être exécutés par du personnel qualifié.
Tous les travaux nécessaires à l’installation doivent être
exécutées dans le respect des lois en vigueur.
Le constructeur décline toute responsabilité en cas de
mauvais fonctionnement à cause d’installation non conforme aux indications.
Attention!
Comme prévu par les règlements internationaux, en
exécutant la connexion de l’appareil il faut installer en
amont de celui-ci un dispositif, dont l’ouverture des
contacts soit au moins de 3 mm, qui permette de débrancher l’appareil du réseau de façon omnipolaire.
Connexion électrique
Le cable de connexion choisi doit avoir les caractéristiques suivantes: il doit être au moins du type H07 RN-F
avec une section proportionnée à l’appareil (voir
"Caractéristiques des appareils", page 5).
L’entrée du câble et de la barrette de raccordement se
trouvent sur la boîte d’arrivée ligne située près du pied
avant gauche.
Passer le cable à travers le passe-cable et le presse-cable, brancher chaque conducteur dans son serre-cable
sur la boîte à bornes et les fixer.
Le conducteur de terre doit être plus long que les autres,
de sorte que, en cas de rupture du bloque-cable, il soit le
dernier à se débrancher, après les cables de tension.
Système équipotentiel
L’appareil doit être assemblé avec un système équipotentiel.
La vis de raccordement est située sur la boîte d'arrivée ligne et elle est signalée par une plaque.
Branchement hydrique
La prise d’arrivée d’eau est placée en-dessous à droite et
a un diamètre de 12 mm.
Pour effectuer le raccordement, utiliser le raccord (fourni
avec l’appareil) en prévoyant une arrivée de 3/8” femelle.
L’évacuation a une prise de 3/4 mâle et se trouve près de
l’arrivée.
Attention!
Le constructeur ne peut être retenu responsable des
dommages qui dériveraient d’erreurs d’installation
non conformes aux instructions, et ne les indemnise
en aucun cas.
INSTRUCTIONS POUR L’INSTALLATION
Page 7
017-02 - Bain-marie electrique
7
Attention!
- N’utiliser l’appareil que sous surveillance!
- Ne jamais utiliser l’appareil à sec!
Mise en marche
S’assurer que le robinet d’écoulement d'eau soit fermé.
En utilisant la poignée (B) (arrivée d’eau, voir
“Représentation schématique” page 3-4) remplir la cuve
jusqu’au niveau de trop plein.
Actionner l’interrupteur principal situé en amont de l’appareil. Placer la clé (A) (interrupteur-thermostat, voir
“Représentation schématique” page 3-4) sur la position
désirée comprise entre 30 et 90°.
Les lampes témoins s’allument: la lampe témoin verte indique que l'appareil est sous tension, la jaune que les résistances sont insérées.
Cette dernière s'éteint lorsque la température désirée est
rejointe.
Pour éteindre l’appareil, il suffit de ramener la poignée sur
la position “0”.
Vidange du bassin
Le levier du robinet d’évacuation se trouve sur le compartiment inférieur et il est placé au centre du ciel.
NETTOYAGE
Attention!
Eviter de laver l’appareil en utilisant des jets d’eau directs ou à pression. Ne jamais nettoyer l’appareil avant
qu’il ne se soit refroidi.
Avant de commencer le nettoyage, débrancher l’appareil
du réseau électrique.
Les parties en acier doivent être lavées à l’eau chaude
avec un détergent neutre, et abondamment rincées de
façon à éliminer toute trace de détergent.
Bien essuyer avec un chiffon sec.
Ne jamais employer de détergents abrasifs ou corrosifs
qui pourraient endommager l’acier.
Non-emploi prolongé de l’appareil
Nettoyer et essuyer l’appareil soigneusement, en suivant
les indications données; ensuite débrancher.
En cas de panne
En cas de panne éteindre l’appareil, débrancher en utilisant le dispositif en amont de l’appareil et appeler le service d’assistance.
ENTRETIEN
Toute intervention d’entretien devra être con fiée exclusivement à du personnel qualifié. Avant d’entreprendre
quelque travail qu’il soit, débrancher en enlevant la fiche
ou en éteignant l’interrupteur en amont de l’appareil.
LA DIRECTIVE 2002/96/EC (RAEE):
informations aux utilisateurs

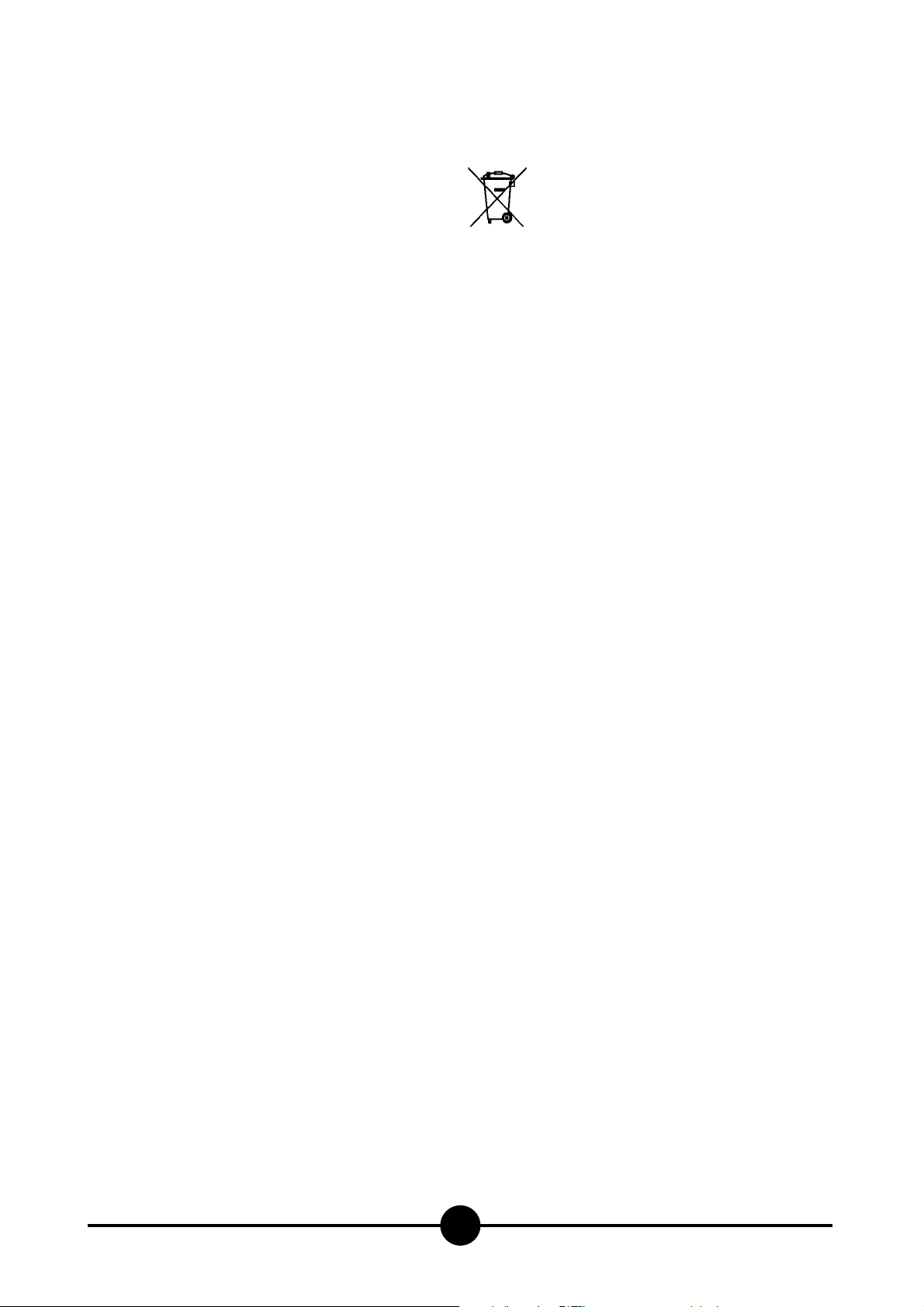

Cette note informative est uniquement destinée
aux possesseurs d'appareils qui portent le
symbole représenté par la Fig. A sur l'étiquette
adhésive appliquée sur le produit (étiquette
matriculaire) et reportant les données techniques)
Ce symbole indique que le produit est classé, selon les
normes en vigueur, dans la catégorie des appareils électriques ou électroniques et qu'il est conforme à la
Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie
utile, il devra obligatoirement être traité séparément des
déchets domestiques, en le remettant gratuitement à un
centre de collecte différenciée pour les appareils électriques et électroniques ou bien en le restituant au revendeur au moment de l'achat d'un nouvel appareil équivalent.
L'utilisateur est responsable de la remise de l'appareil à la
fin de sa vie aux structures de collecte, sous peine de
sanctions prévues par la législation en vigueur sur les déchets.
La collecte différenciée adaptée pour l'envoi successif de
l'appareil qui n'est plus utilisé au recyclage, au traitement
et à l'élimination dans le respect l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux
dont le produit est composé.
Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination
des déchets ou au magasin où l'achat a été effectué.
Les producteurs et les importateurs obtempèrent à leur
responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement aussi bien directement qu'en participant à un système collectif.
NOTICE D'EMPLOI
Page 8
017-02 - Bain-marie electrique
8
AGB 453/WP

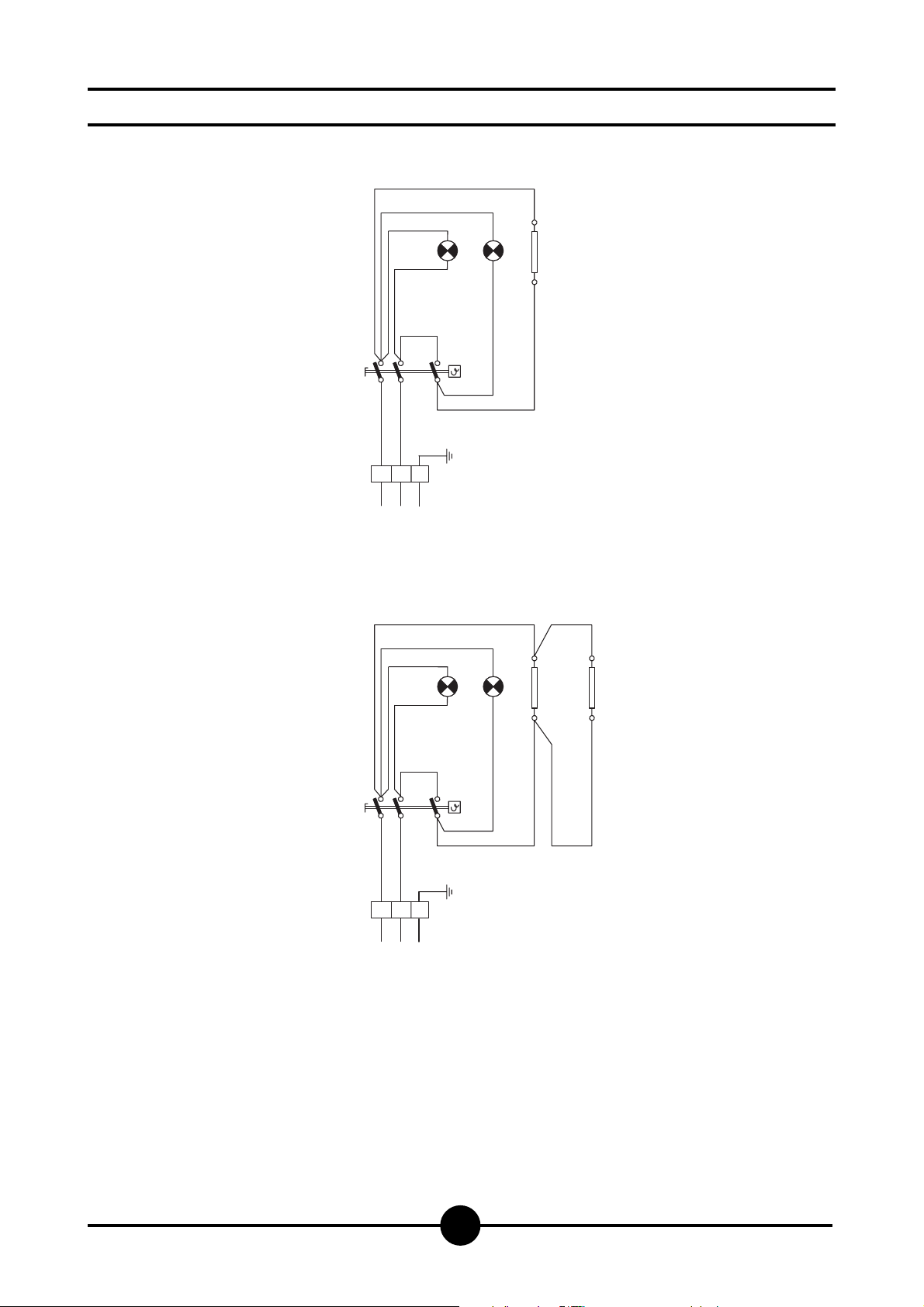

Schemas électriques
AGB 454/WP
B1
1mA 2
L1 N
H1 H2
3
PN
H1 H2
F1
230 V
R1
R1
R1
mA
Bôite à bornes
H1
Lampe témoin verte
H2
Lampe témoin orange
R1
Résistance
B1
Interrupteur
F1
Thermostat
B1
1mA
L1 N
F1
2
3
PN
230 V
Page 9
017-02 - Bain-marie electrique
9
AVERTISSEMENT
LA SOCIETE CONSTRUCTRICE SE RESERVE LE DROIT
D'APPORTER A SES PRODUITS LES MODIFICATIONS
QU'ELLE RETIENDRA UTILES OU NECESSAIRES, SANS
TOUTEFOIS EN COMPROMETTRE LES
CARACTERISTIQUES ESSENTIELLES.
LA SOCIETE CONSTRUCTRICE DECLINE TOUTE
RESPONSABILITE EN CAS DE NON RESPECT DES
NORMES CONTENUES DANS CET OPUSCULE.
POUR VOTRE SECURITE CES DOCUMENTS DOIVENT
ETRE UTILISES PAR DES SPECIALISTES
AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
WHIRLPOOL EUROPE srl
V.le Guido Borghi, 27
I – 21025 Comerio – VA
