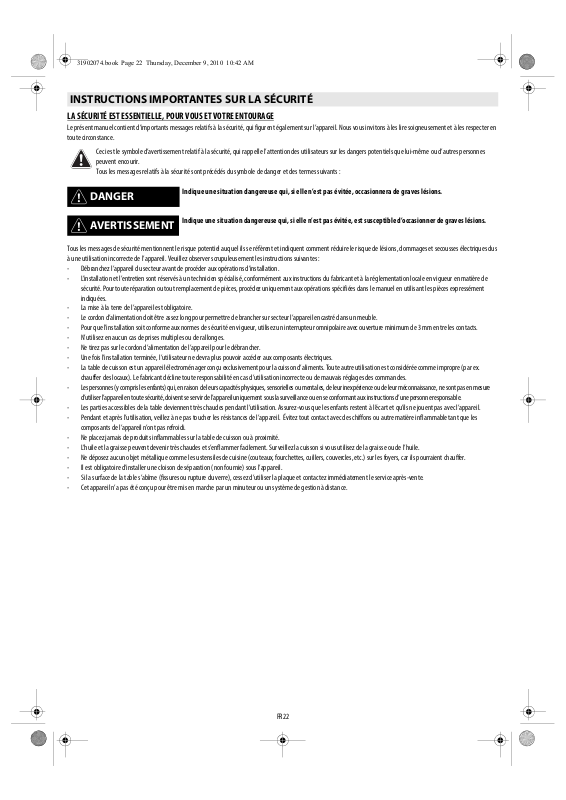

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

LA SÉCURITÉ EST ESSENTIELLE, POUR VOUS ET VOTRE ENTOURAGE

Le présent manuel contient d’importants messages relatifs à la sécurité, qui figurent également sur l’appareil. Nous vous invitons à les lire soigneusement et à les respecter en toute circonstance.

Ceci est le symbole d’avertissemen t relatif à la sécurité, qui rappelle l’attent ion des utilisateurs sur les dangers p otentiels que lui-même ou d’autres personnes peuvent encourir. Tous les messages relatifs à la sécurité sont précédés du symbole de danger et des termes suivants :

DANGER

AVERTISSEMENT

Tous les messages de sécur ité mentionnent le risque potentiel auquel ils se réfèrent e t indiquent comment réduire le risque de lésions, dommages et secousses électriques dus à une utilisation incorrecte de l’appar eil. Veuillez observer scrupuleus ement les instructions suivant es :

- Débranchez l’appareil du secteur avant de procéder aux opérations d’installation.

- L’installation et l’entretien sont réservés à un technicien spécialis é, conformément aux instructions du fa bricant et à la réglementation locale en vigueur en matière de sécurité. Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opé rations spécifiées dans le ma nuel en utilisant les pièces expressément indiquées.

- La mise à la terre de l’appareil est obligatoire.

- Le cordon d’alimentation doit être assez long pour permettre de branch er sur secteur l’appareil encastré dans u n meuble.

- Pour que l’installation soit conforme aux normes de sécurité en vigueur, utilisez un interrupteur omnipolaire avec ouverture minimum de 3 mm entre les contacts.

- N’utilisez en aucun cas de prises multiples ou de rallonges.

- Ne tirez pas sur le cordon d’alimentation de l’appareil pour le débranche r.

- Une fois l’installation terminée, l’utilisateur ne devra plus pou voir accéder aux composants électr iques.

- La table de cuisson est un appareil électroménager conçu exclusivement pour la cuisson d’aliments. Toute autre utilisation est considérée comme impropre (par ex. chauffer des locaux). Le fabricant décl ine toute responsabilité en cas d’utilisa tion incorrecte ou de mauvais réglages des commandes.

- Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexpérience ou de leur méconnaissance, ne sont pas en mesure d’utiliser l’appareil en toute sécurité, doivent se servir de l’appareil uniquement sous la sur veillance ou en se conformant aux instruct ions d’une personn e responsable.

- Les parties accessible s de la table deviennent très chaudes pendant l’utilisation. A ssurez-vous que les enfants restent à l’écart et qu’ils ne jouent pas avec l’appareil.

- Pendant et après l’utilisation, veillez à ne pas toucher les résistances de l’appareil. Évitez tout contact avec des chiffons ou autre matière inflammable tant que les composants de l’appareil n’ont pas refroidi.

- Ne placez jamais de produits inflamm ables sur la table de cuisson ou à proximité.

- L’huile et la graisse peuvent devenir très chaudes et s’enflammer facilement. Surveillez la cuis son si vous utilisez de la graisse ou de l’huile.

- Ne déposez aucun objet métallique comme les ustensiles de cuisine (couteaux, fourchettes, cuillers, couvercles, etc.) sur les foyers, car ils pourraient chauffer.

- Il est obligatoire d’installer une cloison de séparation (non fournie) sous l ’appareil.

- Si la surface de la table s’abîme (fissures ou rupture du verre), cessez d’utiliser la plaq ue et contactez immédiatement le se rvice après-vente.

- Cet appareil n’a pas été conçu pour être mis en marche par u n minuteur ou un système de gestion à distance.

Indique une situation dangereuse qui, si elle n’est pas évitée, occasionnera de graves lésions.

Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’occasionner de graves lésions.

FR22

31902074.book Page 23 Thursday, December 9, 2010 10:42 AM

CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

Élimination des emballages

Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole de recyclage ( ). Par conséquent, ne les jetez jamais dans la nature et respectez l es réglementations locales en vigueur en matière d’élimination des déchets.

Mise au rebut de l’appareil

Cet appareil porte le symb ole du recyclage conform ément à la Directive Europé enne 2002/96/CE relative aux dé chets d’équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, l’utilisateur contribue à la prévention des impacts nocifs sur l’environnement et la santé.

Le symbole sur l’appareil ou s ur la documentation qui l’accompagne indique que cet appa reil ne peut en aucun cas être traité comme un déchet ménager et qu’il doit être remis à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.

Conseils pour économiser l’énergie

Pour obtenir le s meilleurs résultats, il es t conseillé :

• d’utiliser des us tensiles de cuisson et des casseroles d’un diamètre identique à celui du foyer ;

• d’utilisez exclusivement des ustensiles de cu isson à fond plat ;

• dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ;

• d’utiliser un autocuiseur qui permet d’économiser encore plus d’énergie et de temps (ne l’utilisez pas en mode 6e sens).

• de placer la cass erole au centre du foyer tracé sur la table de cuisson.

DÉCLARATION DE CONFORMITÉ

- Cet appareil, destiné à entrer en contact avec des aliments, est conforme au règlement ( ) n.1935/2004 et a été conçu, réalisé et mis sur le marché conformément aux objectifs de sécurité de la directive « Basse Tension » 2006/95/CE (qui remplace la 73/2 3/CEE et mod ifications), ainsi qu’aux objectifs de protection de la directive CEM 2004/108/CE.

AVANT D’UTILISER L’APPAREIL

REMARQUE IMPORTANTE : si la taille des casseroles ne convient pas, les foyers ne s ’allument pas. Utilisez exclusivement des ca sseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d’allumer la table de cuisson, posez la cass erole sur le foyer désiré.

ANCIENS RÉCIPIENTS

NONOK

Pour vérifier si une casserole est compatible avec la table à induction, utiliser un aimant : si l’aimant est attiré par la casserole, celle-ci est a daptée.

- N’utilisez pas de casseroles avec un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients.

- Ne posez jamais les casseroles et les poêles chaudes sur la surface du bandeau de commande de la table de cuisson, sous peine de l’endommager.

DIAMÈTRES FOND DE CASSEROLE CONSEILLÉS

14 cm

17 cm

14 cm

30 cm

24 cm

18 cm

28 cm

21 cm

14,5 cm

18 cm

14 cm (foyer double)

15 cm

11 cm

REMARQUE IMPORTANTE : pour connaître le diamè tre du fond de la casserole relatif aux foyers disposant de la fonction « 6e Sens », consultez le paragraphe « Fonction 6e Sens ».

30 cm

24 cm

18 cm

(Double zone)

28 cm

21 cm

14,5 cm

FR23

31902074.book Page 24 Thursday, December 9, 2010 10:42 AM

INSTALLATION

Après avoir déballé l’appareil, vérifiez qu’il n’a pas été endommagé durant le transport et en cas de problèmes, contactez le revendeur ou le Service Après-Vente.

PRÉPARATION DU MEUBLE POUR L’ENCASTREMENT

AVERTISSEMENT

• Respec tez les cotes indiquée s sur la figure entre le fond de la ta ble de cuisson et la cloison de s éparation.

• Pour assurer le bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l’espace minimum entre le plan de travail et la surface supérieure du meuble (min. 5 mm).

• Découpez le meubl e avant d’installer la table de cuisson et éliminez tou s les copeaux et les résidus.

• Si vous installez un four sous la table de cuisson, vérifiez qu’il est équipé d’un système de refroidissement.

• Si la table de cu isson est installée sur un plan de travail en marbre ou tout autre matériau similaire, n’utilisez pas les vis fournies, mais adressez-vous au Service Aprèsvente et demandez le kit de collage 4 812 310 19277. Après avoir collé les étriers dans la position in diquée en page 3, laissez sécher le silicone pendant environ 24 heures avant de procéder à l’installat ion de l’appareil.

• En cas d’installation affleurante, appelez le Service Après-vente et demander le kit de vis de m ontage 4801 211 00112.

• Évitez d’installer la table de cuisson au-dessus d’un lave-vaisselle ou d’un lave-linge pour que les circ uits électriques ne risquent pas d’être endommagés par la vapeur ou la moisissure.

- Installez une cloison de séparation sous la table de cuisson.

- La par tie inférieure de l’appar eil ne doit plus être accessible après l’installation.

- Si la table de cuisson est installée au-dessus d’un four, il est inutile d’utiliser la cloison de séparation.

min. 5 mm

min. 20 mm

min. 5 mm

BRANCHEMENT AU SECTEUR

AVERTISSEMENT

- Le fabricant décline toute responsabilité en cas de dommages aux personnes, animaux ou choses résultant du non-respect des consignes fournies dans ce chapitre.

- Le cordon d’alimentation doit être suffisamment long pour permettre de retirer la table de cuisson du plan de travail.

- Vérifiez que la tension indiquée sur la plaque signalétique apposée sur l e fond de l’appareil correspond à la tension d’alimentation de votre habitation.

- N’utilisez pas de rallonge.

Connexions au bornier

Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l’indique le tableau ci-dessous.

Conducteurs Nombre x section

230 V ~ +

230-240 V ~ +

230 V 3 ~ +

400 V 3N ~ +

400 V 2N ~

3 x 4 mm

4 x 1,5 mm

5 x 1,5 mm

4 x 1,5 mm

- Débranchez l’appareil.

- L’appareil doit être installé par un technicien spécialisé, connaissant parfaitement les normes en vigueur en matière de sécurité et d’installation.

(Australie uniquement)

230 V ~ (GB uniquement)

230 V

(Australie uniquement)

400 V 3N ~ 230 V ~

230 V

230-240 V ~

230 V

400 V 2N ~

400 V 2N ~ 230 V 3 ~ (Belgique uniquement)

(Pays-Bas uniquement)

CBA

230 V

Reliez le fil de terre jaune/vert à la borne portant le symbole . Ce fil doit être plus long que les autres.

1. Enlevez le couvercle du bornier (A) en dévissant la vis et insérez le couvercle dans la charnière (B) du bornier.

2. Introduisez ensuite le cordon d’alimentation dans le serre-câble et connectez les fils sur le bornier en suivant les indications données su r le schéma à côté du bornier.

3. Fixez le cordon d’alimentation avec le serre-câble.

4. Fermez le co uvercle (C) et vissez-le s ur le bornier avec la vis enlevée - point (1). La table effectue un autodiagn ostic de quelques secondes à chaque connexion a u secteur. Si la table est déjà équipée d’un cordon d’alimentation, suivez les instructions de l’étiquette fixée au cordon. Effectuez le branchement au secteur par l’intermédiaire d’un interrupteur multipolaire ayant une dista nce entre les contacts ouverts d’au mo ins 3 mm.

FR24
