Nº de Modelo 14922
Nº de Versión 2
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
(debajo del asiento)
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas o alguna pieza ha resultado
dañada, por favor comuníquese
con el establecimiento donde
compró este producto.
MANUAL DEL USUARIO
PRECAUCIÓN
Antes de usar el aparato, lea
cuidadosamente todas las advertencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
CONTENIDO
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUCIONES IMPORTANTES ..............................................................3
ANTES DE COMENZAR ......................................................................4
TABLA DE IDENTIFICACIÓN DE PIEZAS ........................................................5
MONTAJE .................................................................................6
AJUSTES ................................................................................21
TABLA DE RESISTENCIA DE PESAS ..........................................................23
MANTENIMIENTO .........................................................................24
DIAGRAMA DE LOS CABLES ................................................................25
GUÍA DE EJERCICIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
LISTA DE LAS PIEZAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
DIBUJO DE LAS PIEZAS ....................................................................30
CÓMO ORDENAR PIEZAS DE REPUESTO ........................................... Contraportada
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA
Este dibujo muestra las ubicaciones de las
calcomanías de advertencia. Si falta una cal-
comanía o ésta es ilegible, vea la portada
de este manual y solicite una nueva calcomanía de reemplazo gratuita. Péguela en
el lugar indicado. Nota: Puede ser que no se
muestren las calcomanías en su tamaño real.
2
PRECAUCIONES IMPORTANTES
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precau-
ciones e instrucciones importantes de este manual y todas las advertencias que se observan en su
sistema de entrenamiento antes de utilizarlo. ICON no asume ninguna responsabilidad por lesiones
personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
1. Es responsabilidad del propietario asegurarse de que todos los usuarios del sistema
de entrenamiento sean informados adecuadamente de todas las precauciones.
2. Antes de comenzar cualquier programa de
ejercicios, consulte con su médico. Esto es
particularmente importante para individuos
mayores de 35 años o individuos con problemas de salud preexistentes.
3. Use el sistema de entrenamiento sólo de la
manera descrita en este manual.
4. El sistema de entrenamiento está previsto
exclusivamente para su uso en casa. No use
el sistema de entrenamiento en ningún lugar
comercial, de alquiler ni institucional.
5. Use el sistema de entrenamiento solamente
sobre una superficie nivelada. Cubra el área
del suelo que está debajo del sistema de
entrenamiento para proteger el suelo.
6. Inspeccione y apriete adecuadamente todas
las piezas de manera regular. Reemplace
inmediatamente cualquier pieza gastada.
7. Nunca deje que los niños menores de 12
años ni las mascotas se acerquen al sistema
de entrenamiento.
8. El sistema de entrenamiento no debe ser
utilizado por personas que pesen más de
136 kg.
9. Use ropa deportiva adecuada mientras hace
ejercicios; no use ropa suelta que pueda
engancharse en el sistema de entrenamiento.
Use siempre calzado deportivo para protegerse los pies.
10. Mantenga las manos y pies lejos de las piezas móviles.
11. Fije siempre la pila de pesas con
el pasador de seguridad y el cierre después
de realizar los ejercicios para evitar el uso
no autorizado del sistema de entrenamiento
(vea BLOQUEO DE LA PILA DE PESAS en la
página 23).
12. Asegúrese de que todos los cables permanezcan en sus poleas en todo momento. Si
los cables se atoran mientras usted está
haciendo los ejercicios, deténgase inmediatamente y asegúrese de que los cables estén
en los canales de todas las poleas.
13. Siempre párese sobre la placa para los pies
cuando realice un ejercicio que pueda causar
que el sistema de entrenamiento se incline.
14. Jamás libere los brazos, la palanca para
las piernas, la barra lateral ni el tirante del
manubrio con las pesas elevadas. Las pesas
caerán con gran fuerza.
15. Siempre que realice un ejercicio en el que no
se requiera la barra lateral, desconéctela del
sistema de entrenamiento.
16. El hacer ejercicios en exceso puede causar
lesiones graves o incluso la muerte. Si experimenta mareos, se queda sin aliento o siente
dolor mientras hace ejercicios, deténgase
inmediatamente y descanse.
GUARDE ESTAS INSTRUCCIONES
3
ANTES DE COMENZAR
Muchas gracias por seleccionar el versátil sistema de
entrenamiento WEIDER PRO
entrenamiento ofrece una selección de estaciones de
pesas diseñadas para desarrollar todos los grupos de
músculos importantes del cuerpo. Si su meta es tonicar su cuerpo, desarrollar y fortalecer drásticamente el
tamaño de sus músculos, o mejorar su sistema cardiovascular, el sistema de entrenamiento le ayudará a
alcanzar los resultados especícos que usted desea.
Largo: 6' 5" (196 cm)
Ancho: 3' 7" (109 cm)
Alto: 6' 11" (211 cm)
Estación de Polea
Superior
™
6900. El sistema de
Para su beneficio, lea el manual cuidadosamente
antes de usar el sistema de entrenamiento. Si tiene
preguntas después de leer este manual, por favor vea
la portada de este manual. Para ayudarnos a asistirle,
anote el número de modelo y el número de serie del
producto antes de contactarnos. El número del modelo
y la ubicación del número de serie se muestran en la
portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
Perno del Brazo
Brazo
Respaldo
Almohadilla de
Doblez
Lado Derecho
Palanca para las
Piernas
Estación de Polea
Inferior
Placa para
los Pies
Nota: Los términos “lado derecho” y “lado izquierdo” se usan con respecto a una persona sentada en el asiento; no corresponden al lado derecho e izquierdo de los dibujos que aparecen en
este manual.
Lado Izquierdo
Pasador de Pesas
Cubierta
Pesa
Asiento
4
TABLA DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. Nota: Si no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido pre-
viamente conectada. Para evitar dañar las piezas, no utilice herramientas eléctricas para el montaje.
Espaciador
13mm (52)
Espaciador
11mm (86)
Arandela M4
(33)
Arandela M6 (82)
Arandela M8 (59)
Tornillo M10 x 25mm (74)
Tornillo Botón
M10 x 25mm (77)
Perno con Collar
M8 x 22mm (65)
Tornillo Taladro
M4 x 20mm (69)
Tornillo M6 x 16mm
(62)
Tuerca M12 (84)
Contratuerca M10 (56)
Contratuerca M8
(58)
Tornillo M6 x 32mm (64)
Tornillo M6 x 38mm (95)
Perno M10 x 46mm (81)
Perno M10 x 51mm (66)
Perno de Porte M8 x 63mm (87)
Perno M10 x 63mm (75)
Perno M8 x 65mm (68)
Arandela M10 (57)
Arandela Grande (85)
Tornillo Taladro
M4,2 x 16mm (49)
Tornillo M4 x 12mm
(78)
Perno M10 x 67mm (71)
Perno M10 x 77mm (79)
Perno de Porte M10 x 86mm (67)
Juego de Pernos M10 x 64mm (76)
Perno M10 x 130mm (72)
5
MONTAJE
• El montaje requiere dos personas.
• Debido a su peso y tamaño, el sistema de entrenamiento deberá ser montado en el sitio donde
se utilizará. Asegúrese de que haya suciente
espacio libre para caminar alrededor del sistema
de entrenamiento.
• Coloque todas las piezas en un área despejada y
quite los materiales de empaque. No se deshaga
de los materiales de empaque hasta que el montaje se haya completado.
• Como ayuda para identicar las piezas pequeñas,
utilice la TABLA DE IDENTIFICACIÓN DE PIEZAS en la página 5.
Sistema de Montaje en Cuatro Etapas
Montaje de la Armadura: Comenzará por el
montaje de la base y los montantes verticales que componen el armazón del sistema de
entrenamiento.
Montaje de los Brazos: Durante esta etapa montará los brazos y la palanca para las piernas.
• Para el montaje pueden requerirse las siguientes
herramientas (no se incluyen):
dos llaves inglesas
un mazo de goma
un destornillador estándar
un destornillador Phillips
El montaje puede ser más fácil si tiene un
juego de llaves. Para evitar dañar las piezas,
no utilice herramientas eléctricas.
Montaje de los Cables: Durante esta fase sujetará
los cables y las poleas que conectan los brazos a
las pesas.
Montaje del Asiento: Durante la etapa final montará el asiento y el respaldo.
1. Para facilitar el montaje, cerciórese de leer y comprender la información del recuadro de arriba.
6
Montaje de la Armadura
2. Conecte la Placa para los Pies (38) a la Base
(1) con un Perno M10 x 130mm (72) y una
Contratuerca M10 (56). No apriete en exceso
la Contratuerca; la Placa para los Pies debe
pivotar fácilmente.
2
56
38
1
72
3. Conecte las Guías de Pesas (21) y la Base
(1) al Estabilizador (2) con dos Pernos M10
x 67mm (71), dos Arandelas M10 (57) y dos
Contratuercas M10 (56). No apriete aún las
Contratuercas.
3
21
57
2
71
1
71
56
57
7
4. Conecte el Montante Vertical (3) a la Base (1)
con dos Pernos de Porte M8 x 63mm (87) y
dos Contratuercas M8 (58). No apriete aún las
Contratuercas.
4
3
5. Conecte la Pata Delantera (7) a la Base (1)
con dos Pernos de Porte M8 x 63mm (87) y
dos Contratuercas M8 (58). No apriete aún las
Contratuercas.
58
58
1
87
5
7
58
58
1
87
8
6. Conecte el Tubo del Asiento (6) al Montante
Vertical (3) con dos Pernos M8 x 65mm (68),
dos Arandelas M8 (59) y dos Contratuercas M8
(58). No apriete aún las Contratuercas.
6
3
68
Conecte el Tubo del Asiento (6) a la Pata
Delantera (7) de la misma forma.
7. Deslice los dos Parachoques de Pesas (27)
sobre las Guías de Pesas (21).
Oriente nueve Pesas (22) de modo que los ori-
ficios para pasador queden en la parte inferior,
como se muestra. Deslice las Pesas por las
Guías de Pesas (21).
68
6
7
59
58
7
68
68
21
22
58
59
Grasa
Inserte el Selector de Pesas (24) en las nueve
Pesas (22). Asegúrese de que el pasador del
Selector de Pesas quede orientado como se
muestra.
Aplique un poco de la grasa incluida al interior
de los orificios indicados de la Pesa (22) restante. A continuación, deslice la Pesa por las
Guías de Pesas (21).
Pasador
24
22
Orificio para Pasador
27
9
8. Conecte la Armadura Superior (4) al Montante
Vertical (3) con dos Pernos M10 x 67mm (71),
dos Arandelas M10 (57) y dos Contratuercas
M10 (56). No apriete aún las Contratuercas.
Conecte la Armadura Superior (4) a las Guías de
Pesas (21) con dos Tornillos M10 x 25mm (74).
No apriete aún los Tornillos.
8
74
71
57
4
Vea los pasos 3 a 8. Apriete las Contratuercas
M10 (56) y las Contratuercas M8 (58).
9. Conecte el Parachoques de Pata (60) a la Pata
Delantera (7) con un Tornillo Taladro M4 x 20mm
(69) y una Arandela M4 (33). Asegúrese de que
el extremo del Parachoques de Pata quede
orientado hacia arriba.
21
56
3
9
60
33
69
56
7
10. Aplique grasa a un Juego de Pernos M10 x
64mm (76).
Conecte la Palanca para las Piernas (8) a la
Pata Delantera (7) con el Juego de Pernos M10
x 64mm (76). Asegúrese de que el cilindro del
Juego de Pernos atraviese ambos lados del
soporte de la Pata Delantera.
10
10
8
76
Grasa
7
76
11. Aplique grasa a un Perno M10 x 77mm (79).
Conecte la Armadura de Pivote (5) a la
Armadura Superior (4) con el Perno M10 x
77mm (79) y una Contratuerca M10 (56).
No apriete en exceso la Contratuerca; la
Armadura de Pivote debe pivotar fácilmente.
11
4

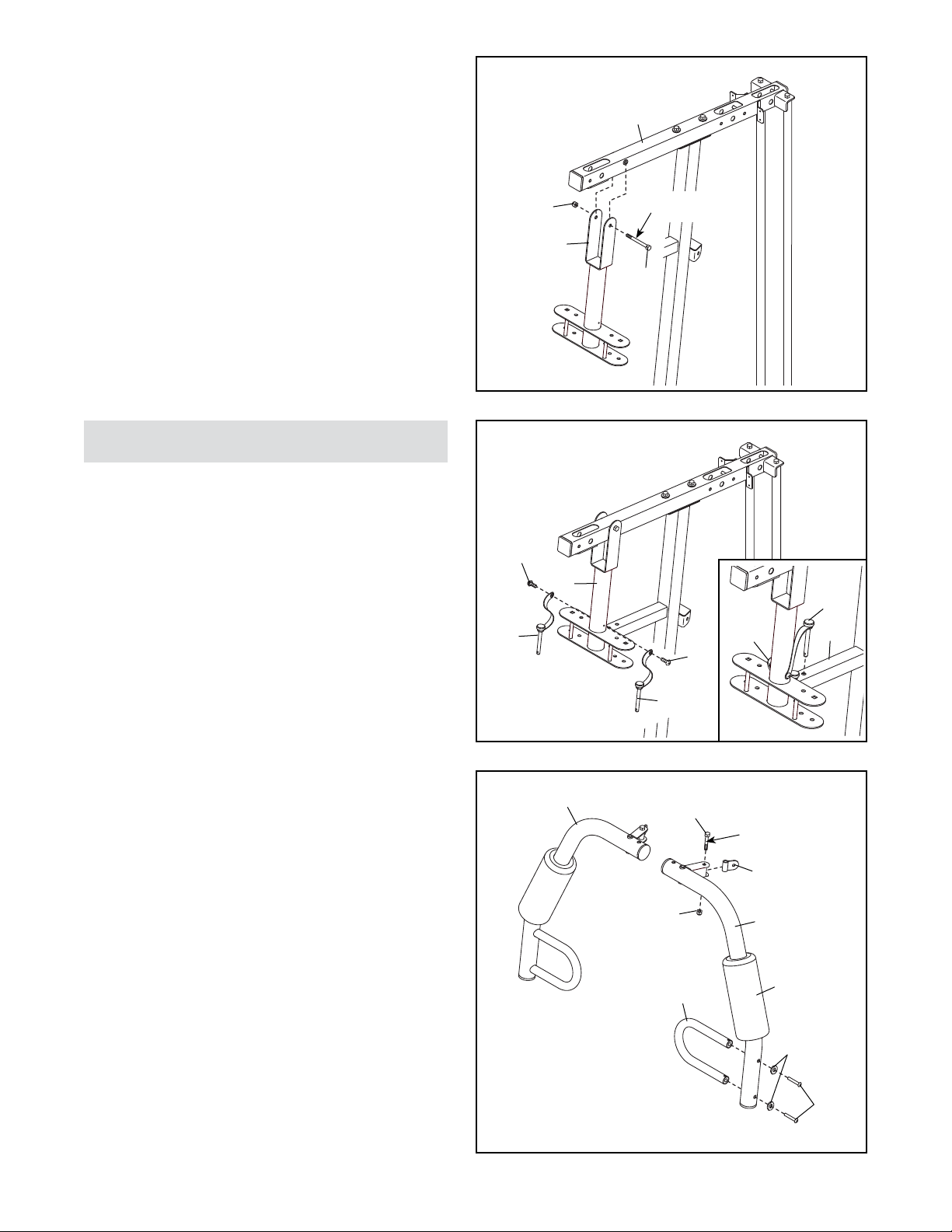

Montaje del Brazo
12. Conecte los dos Pernos del Brazo (40) a la
Armadura de Pivote (5) con dos Tornillos Taladro
M4 x 20mm (69).
Vea el diagrama incluido. Inserte los Pernos
del Brazo (40) en los orificios indicados en el
Montante Vertical (3).
12
40
69
56
Grasa
5
79
5
40
40
69
3
13. Aplique grasa a un Perno M10 x 51mm (66).
Conecte un Pivote de Cable (39) al Brazo
Izquierdo (10) con el Perno M10 x 51mm (66)
y una Contratuerca M10 (56). No apriete en
exceso la Contratuerca; el Pivote de Cable
debe pivotar fácilmente.
Humedezca el interior de una Almohadilla
de Espuma Grande (42) con agua jabonosa.
Deslice la Almohadilla de Espuma Grande por el
Brazo Izquierdo (10).
Conecte un Manubrio (11) al Brazo Izquierdo
(10) con dos Tornillos Botón M10 x 25mm (77) y
dos Arandelas M10 (57).
Ensamble el Brazo Derecho (9) de la misma
manera.
13
40
9
56
66
Grasa
39
10
42
11
57
77
11
14. Aplique grasa a un Perno de Porte M10 x 86mm
(67) y dos Bujes de Brazo (44).
Conecte el Brazo Izquierdo (10) a la Armadura
de Pivote (5) con el Perno de Porte M10 x 86mm
(67), un Buje de Perno de Porte (20), los dos
Bujes del Brazo (44), una Arandela M10 (57)
y una Contratuerca M10 (56). No apriete en
exceso la Contratuerca; el Brazo Izquierdo
debe pivotar fácilmente.
14
9
5
67
Grasa
20
Conecte el Brazo Derecho (9) a la Armadura
de Pivote (5) de la misma manera.
Montaje de los Cables
15. IMPORTANTE: Vea el DIAGRAMA DE LOS
CABLES en la página 25. Corte a lo largo de
la línea punteada y tienda el DIAGRAMA DE
LOS CABLES junto a este manual como referencia al montar los cables y las poleas.
15
57
56
Grasa
58
44
39
44
10
54
Identifique el Cable del Brazo (54).
Aplique grasa a un Perno con Collar M8 x 22mm
(65).
Conecte el Cable del Brazo (54) al Pivote de
Cable (39) izquierdo con el Perno con Collar M8
x 22mm (65) y una Contratuerca M8 (58).
Grasa
65
12

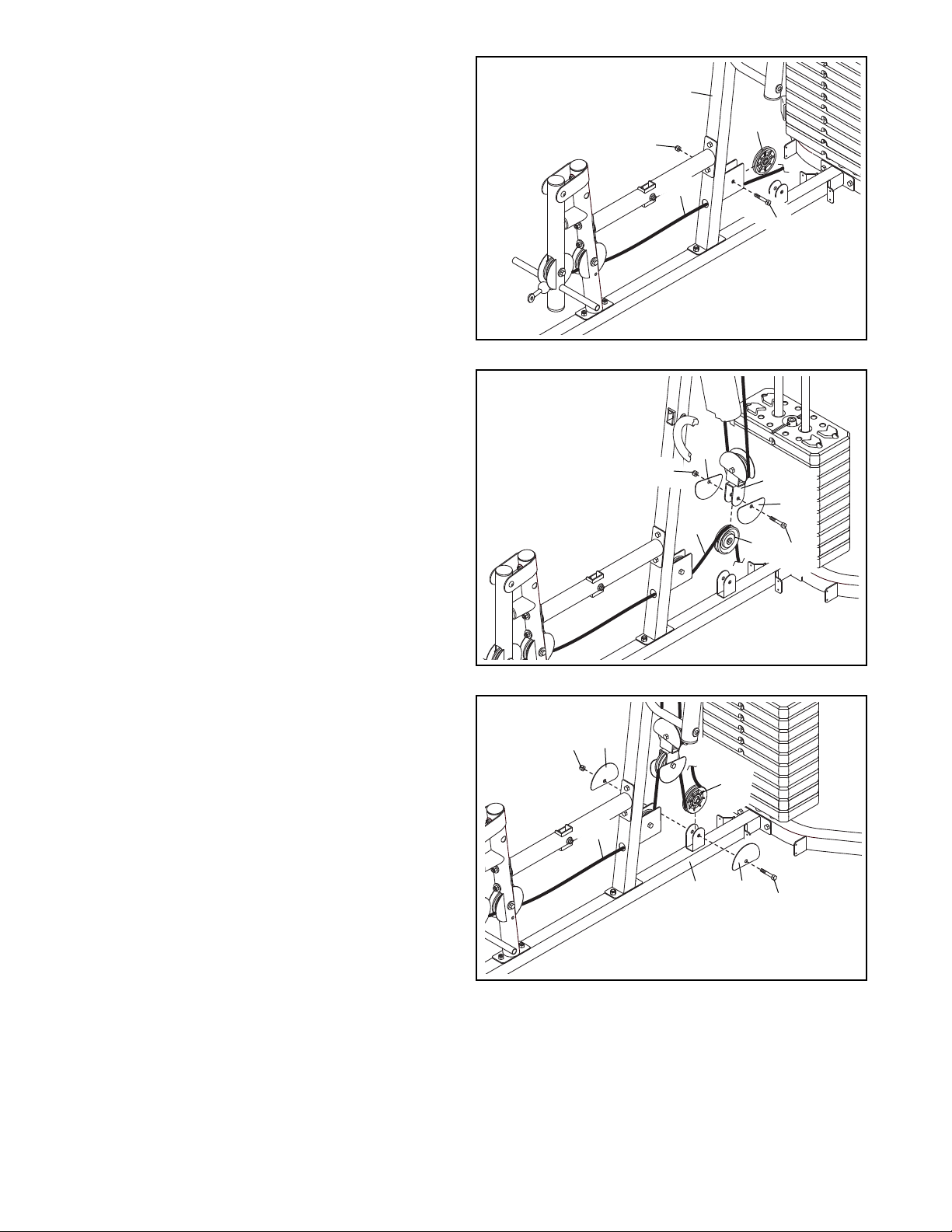

16. Identifique las dos Poleas en V (46), las
nueve Poleas Gruesas (no mostradas) y las
dos Poleas Delgadas (no mostradas).
Clave: Puede resultar útil consultar el

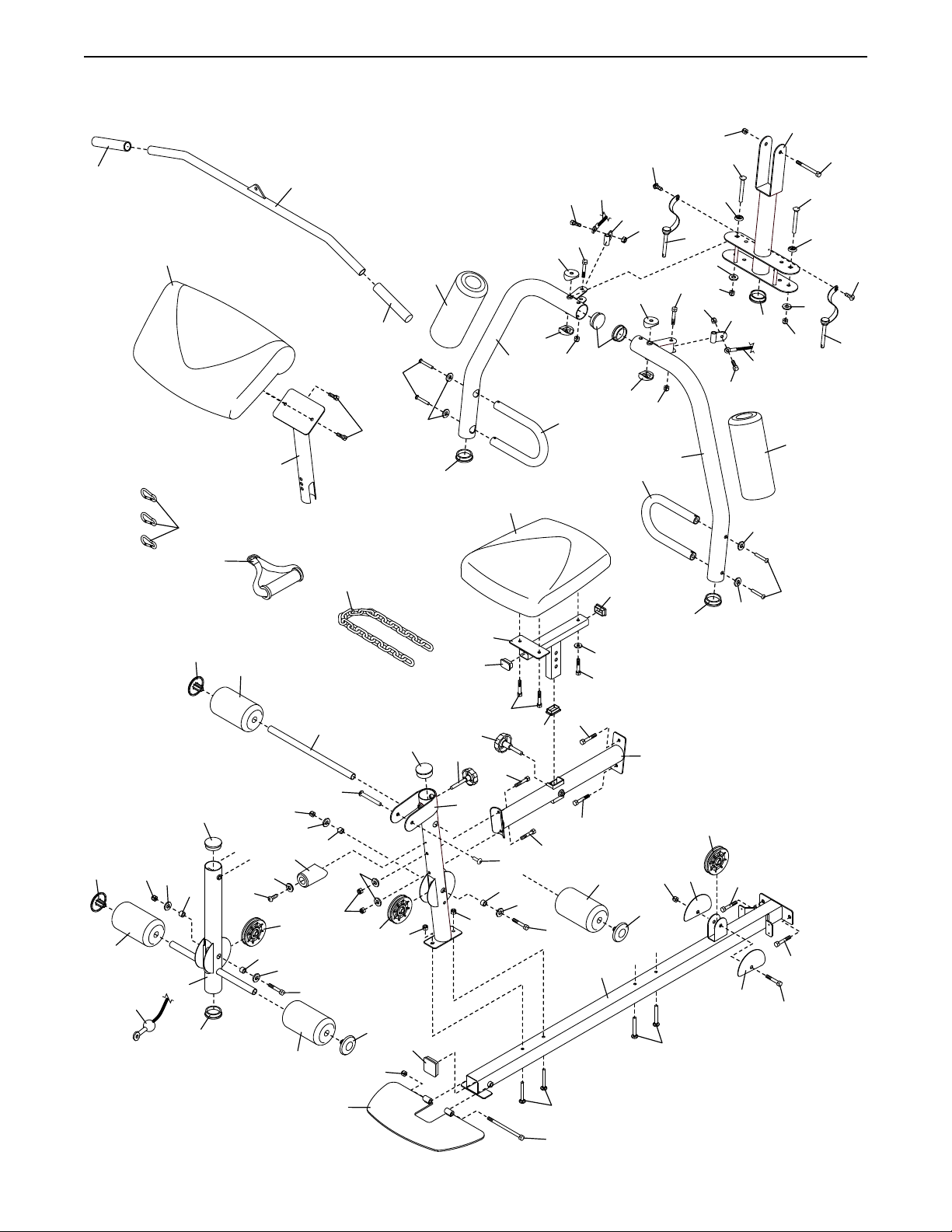

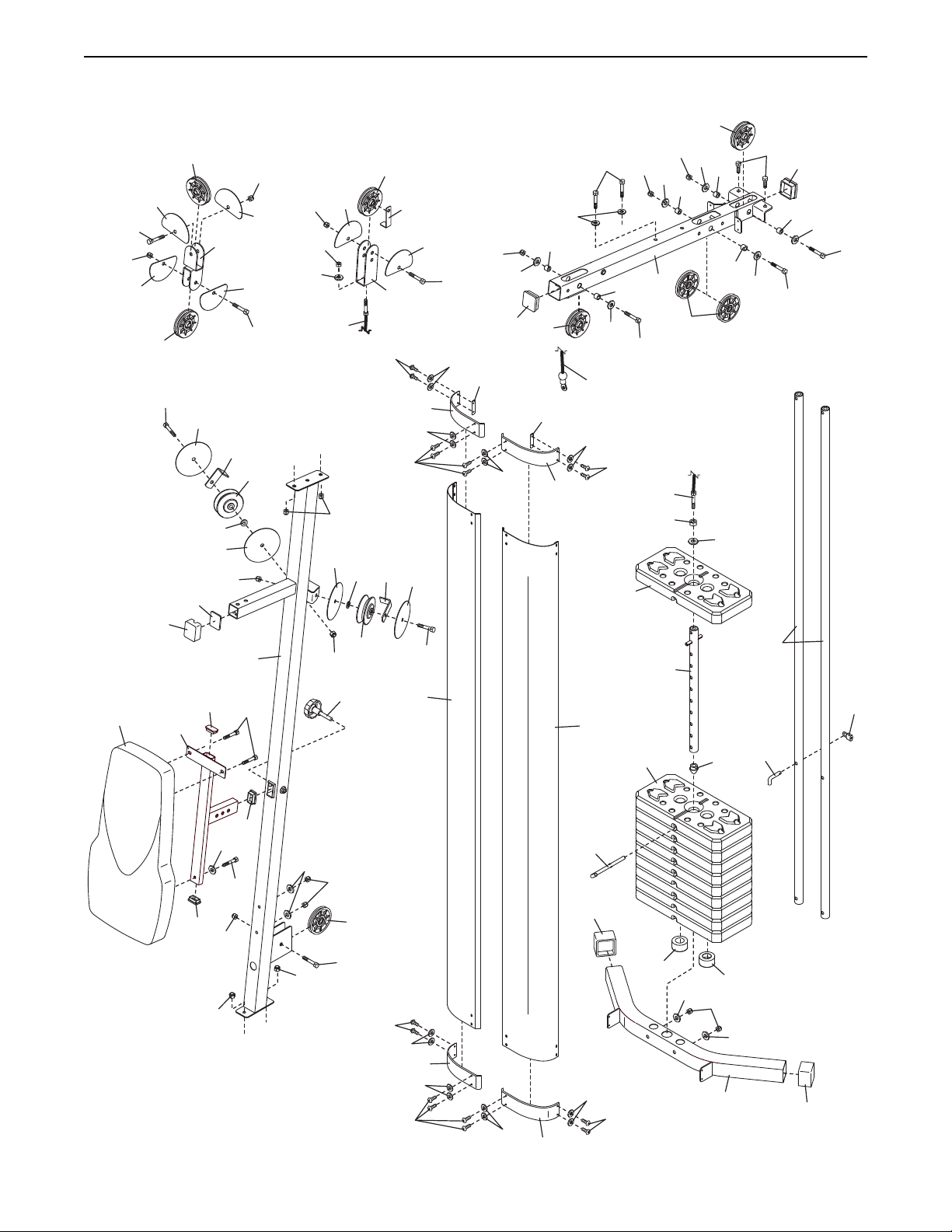

DIBUJO DE LAS PIEZAS que se encuentra
cerca del final de este manual para identificar
las poleas.
Encamine el Cable del Brazo (54) sobre una
Polea en V (46).
Conecte la Polea en V (46), una Trampa de
Cable Grande (50), dos Protectores Completos
(41) y una Arandela M10 (57) al Montante
Vertical (3) con un Perno M10 x 63mm (75) y
una Contratuerca M10 (56).
Asegúrese de que la Trampa de Cable
Grande (50) quede orientada de forma que
sujete el Cable del Brazo (54) en la acanaladura de la Polea en V (46).
16
3
41
57
46
50
41
75
54
56
17. Encamine el Cable del Brazo (54) alrededor de
una Polea Gruesa (48).
Conecte la Polea Gruesa (48) y dos Protectores
en Mitad (43) al Doble Soporte en U (63) con
un Perno M10 x 46mm (81) y una Contratuerca
M10 (56). Asegúrese de que los Protectores
en Mitad queden en el exterior del Doble
Soporte en U como se muestra.
18. Encamine el Cable del Brazo (54) sobre una
Polea en V (46).
Conecte la Polea en V (46), una Trampa de
Cable Grande (50), dos Protectores Completos
(41) y una Arandela M10 (57) al Montante
Vertical (3) con un Perno M10 x 63mm (75) y
una Contratuerca M10 (56).
Asegúrese de que la Trampa de Cable
Grande (50) quede orientada de forma que
sujete el Cable del Brazo (54) en la acanaladura de la Polea en V (46).
17
18
75
41
50
46
54
57
81
54
48
56
43
43
63
41
3
56
13
19. Aplique grasa a un Perno con Collar M8 x 22mm
(65).
19
Conecte el Cable del Brazo (54) al Pivote de
Cable (39) derecho con el Perno con Collar M8 x
22mm (65) y una Contratuerca M8 (58).
20. Vea el DIAGRAMA DE LOS CABLES.
Identifique el Cable Inferior (53).
Encamine el Cable Inferior (53) a través de la
Palanca para las Piernas (8) y la Pata Delantera
(7).
Conecte una Polea Gruesa (48) al interior de
la Palanca para las Piernas (8), por encima del
Cable Inferior (53), con un Perno M10 x 67mm
(71), dos Arandelas M10 (57), dos Espaciadores
13mm (52) y una Contratuerca M10 (56).
20
Grasa
56
53
65
48
57
39
54
58
7
8
52
52
57
71
21. Conecte una Polea Gruesa (48) al interior de la
Pata Delantera (7), por encima del Cable Inferior
(53), con un Perno M10 x 67mm (71), dos
Arandelas M10 (57), dos Espaciadores 13mm
(52) y una Contratuerca M10 (56).
21
57
56
52
7
48
53
52
57
71
14
22. Encamine el Cable Inferior (53) a través del
Montante Vertical (3) y por debajo de una Polea
Gruesa (48).
Conecte la Polea Gruesa (48) al interior del
Montante Vertical (3) con un Perno M10 x 46mm
(81) y una Contratuerca M10 (56).
22
3
48
56
53
81
23. Encamine el Cable Inferior (53) por encima de
una Polea Gruesa (48).
Conecte la Polea Gruesa (48) y dos Protectores
en Mitad (43) al Doble Soporte en U (63) con
un Perno M10 x 46mm (81) y una Contratuerca
M10 (56). Asegúrese de que los Protectores
en Mitad queden en el exterior del Doble
Soporte en U como se muestra.
24. Encamine el Cable Inferior (53) por debajo de
una Polea Gruesa (48).
Conecte la Polea Gruesa (48) y dos Protectores
en Mitad (43) a la Base (1) con un Perno M10
x 46mm (81) y una Contratuerca M10 (56).
Asegúrese de que los Protectores en Mitad
queden en el exterior del soporte como se
muestra.
23
24
56
53
43
56
53
43
48
48
63
43
81
15
1
43
81
25. Conecte el Cable Inferior (53) al Soporte
en U (45) con una Arandela M8 (59) y una
Contratuerca M8 (58).
Vea el diagrama incluido. No apriete en
exceso la Contratuerca M8 (58); debe quedar
enroscada al final del Cable Inferior (53) de
modo que sólo dos vueltas de la rosca asomen de la Contratuerca.
25
58
45
59
53
45
58
53
26. Vea el DIAGRAMA DE LOS CABLES.
Identifique el Cable Superior (55).
Encamine el Cable Superior (55) en sentido
ascendente a través de la Armadura Superior
(4) y por encima de una Polea Gruesa (48).
Asegúrese de que el extremo de la argolla
del Cable Superior quede en la ubicación
indicada.
Conecte la Polea Gruesa (48) al interior de
la Armadura Superior (4) con un Perno M10
x 67mm (71), dos Arandelas M10 (57), dos
Espaciadores 13mm (52) y una Contratuerca
M10 (56).
27. Encamine el Cable Superior (55) por encima de
una Polea Delgada (47) y en sentido descendente a través de la Armadura Superior (4).
Conecte la Polea Delgada (47) al interior de
la Armadura Superior (4) con un Perno M10
x 67mm (71), una Arandela M10 (57) y un
Espaciador 11mm (86). Asegúrese de que la
Polea Delgada no se caiga de la Armadura
Superior mientras completa los pasos 28 y
29.
26
27
56
57
Argolla
52
55
48
52
55
4
57
71
86
47
57
4
71
Nota: Otra Polea Delgada (no mostrada) se
instalará en el interior de la Armadura Superior
(4) con el mismo Perno M10 x 67mm (71) en el
paso 29.
16
28. Enrolle el Cable Superior (55) por debajo de una
Polea Gruesa (48).
Conecte la Polea Gruesa (48), una Trampa de
Cable Pequeña (51) y dos Protectores en Mitad
(43) al orificio superior del Soporte en U (45) con
un Perno M10 x 51mm (66) y una Contratuerca
M10 (56).
28
56
55
48
51
43
Asegúrese de que la Trampa de Cable
Pequeña (51) quede orientada de forma
que sujete el Cable Superior (55) en la acanaladura de la Polea Gruesa (48) y que los
Protectores en Mitad (43) queden en el exterior del Soporte en U (45).
29. Encamine el Cable Superior (55) en sentido
ascendente a través de la Armadura Superior (4)
y por encima de una Polea Delgada (47).
Conecte la Polea Delgada (47) en el inte-
rior de la Armadura Superior (4) con el Perno
M10 x 67mm (71) utilizado en el paso 27, un
Espaciador 11mm (86), una Arandela M10 (57) y
una Contratuerca M10 (56).
29
56
57
86
45
47
55
43
66
4
71
30. Encamine el Cable Superior (55) por encima
de una Polea Gruesa (48) y en sentido descendente a través de la Armadura Superior (4).
Conecte la Polea Gruesa (48) al interior de
la Armadura Superior (4) con un Perno M10
x 67mm (71), dos Arandelas M10 (57), dos
Espaciadores 13mm (52) y una Contratuerca
M10 (56).
30
56
4
57
48
52
55
52
57
71
17

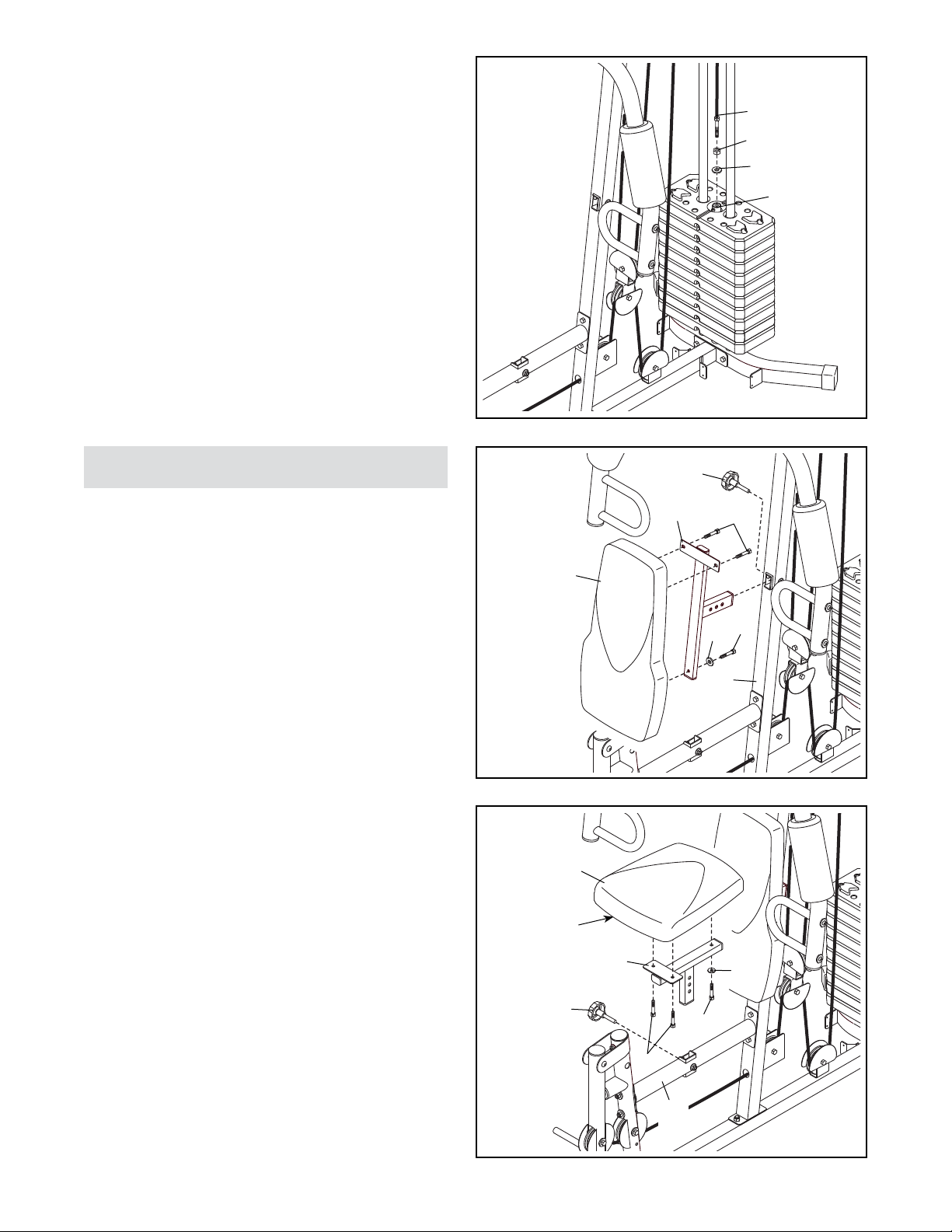

31. Enrosque una Tuerca M12 (84) completamente
al Cable Superior (55).
31
Coloque una Arandela Grande (85) sobre el
Selector de Pesas (24).
Tense el Cable Superior (55) por el interior del
Selector de Pesas (24) hasta que se elimine la
totalidad de la holgura de los cables.
Apriete la Tuerca M12 (84) contra la Arandela
Grande (85).
Clave: Si el Cable Superior (55) no alcanza el
Selector de Pesas (24), vea el paso 25. Si asoman más de dos vueltas del Cable Inferior (53)
por encima de la Contratuerca M8 (58), ajuste
la Contratuerca de modo que sólo se vean dos
vueltas del Cable Inferior.
Montaje del Asiento
32. Conecte el Respaldo (16) a la Armadura del
Respaldo (61) con dos Tornillos M6 x 16mm
(62), un Tornillo M6 x 32mm (64) y una Arandela
M6 (82).
32
16
61
55
84
85
24
91
62
Inserte la Armadura del Respaldo (61) en el
Montante Vertical (3) y apriete una Perilla Larga
(91) en el Montante Vertical y uno de los orificios
de la Armadura del Respaldo.
33. Conecte el Asiento (15) a la Armadura del
Asiento (73) con dos Tornillos M6 x 16mm (62),
un Tornillo M6 x 38mm (95) y una Arandela M6
(82).
Inserte la Armadura del Asiento (73) en el Tubo
del Asiento (6) y apriete una Perilla Larga (91)
en el Tubo del Asiento y uno de los orificios de la
Armadura del Asiento.
33
15
Extremo
Ancho
91
73
62
95
82
64
3
95
82
18
6

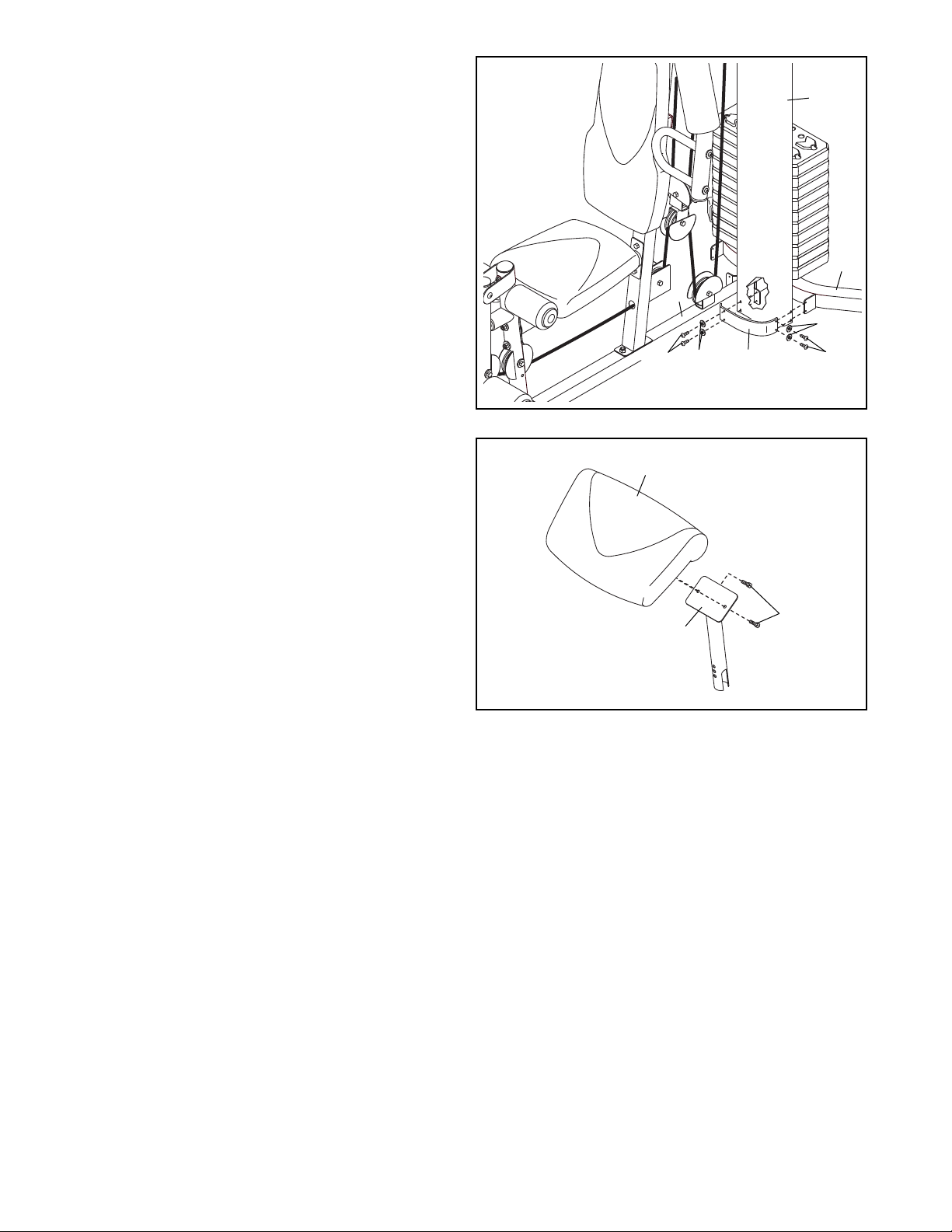

34. Inserte el Tubo de la Almohadilla (29) en la Pata
Delantera (7).
Deslice una Almohadilla de Espuma Pequeña
(28) a cada lado del Tubo de la Almohadilla (29).
A continuación, introduzca con presión una Tapa
de la Almohadilla (34) en cada Almohadilla de
Espuma Pequeña.
34
34
34
28
28
7
8
29
Deslice una Almohadilla de Espuma Pequeña
(28) a cada extremo de la Palanca para las
Piernas (8). A continuación, introduzca con
presión una Tapa de la Almohadilla (34) en cada
Almohadilla de Espuma Pequeña.
35. Conecte un Soporte de Cubierta (19) y la
parte superior de la Cubierta Izquierda (17)
al lado izquierdo de la Armadura Superior (4)
con dos Tornillos Taladro M4,2 x 16mm (49)
y dos Arandelas M4 (33). No apriete aún los
Tornillos.
A continuación, conecte una Abrazadera de
Cubierta (90) a la parte superior de la Cubierta
Izquierda (17) y el Soporte de Cubierta (19) con
dos Tornillos M4 x 12mm (78) y dos Arandelas
M4 (33). No apriete aún los Tornillos.
35
49
28
28
34
34
4
33
19
90
33
78
17
19
36. Conecte un Soporte de Cubierta (19) y la parte
inferior de la Cubierta Izquierda (17) a la Base
(1) y el Estabilizador (2) con cuatro Tornillos
Taladro M4,2 x 16mm (49) y cuatro Arandelas
M4 (33). No apriete aún los Tornillos.
Repita los pasos 35 y 36 para conectar la
Cubierta Derecha (no mostrada).
Vea los pasos 35 y 36. Apriete los Tornillos
Taladro M4,2 x 16mm (49) y los Tornillos M4 x
12mm (78).
36
17
2
1
33
49
33
37. Conecte la Almohadilla de Doblez (14) al Poste
de Doblez (13) con dos Tornillos M6 x 16mm
(62).
38. Asegúrese de que todos los componentes hayan sido apretados apropiadamente. El uso de las demás piezas se explica en AJUSTES, a partir en la página 21.
Antes de usar el sistema de entrenamiento, tire de cada cable varias veces para asegurarse de que se
mueven con suavidad alrededor de las poleas. Si uno de los cables no se mueve con suavidad, encuentre el
problema y corríjalo.
37
14
13
19
62
49
IMPORTANTE: Si los cables no están instalados adecuadamente, podrían dañarse al utilizar un gran
peso. Vea el DIAGRAMA DE LOS CABLES en la página 25 para encaminar correctamente los cables.
Si hay cualquier holgura en los cables, debe eliminarla tensando los cables. Vea MANTENIMIENTO en
la página 24.
20
AJUSTES
Esta sección explica cómo ajustar el sistema de entrenamiento. Vea las GUÍAS DE EJERCICIOS en la página 27
para obtener información importante acerca de cómo obtener los mayores beneficios de su programa de ejercicios. Consulte también la guía de ejercicios anexa para conocer la forma correcta de realizar diversos ejercicios.
Cada vez que se utilice el sistema de entrenamiento debe asegurarse de que todas las piezas estén correctamente apretadas. Reemplace inmediatamente cualquier pieza gastada.
CAMBIO DE LA CONFIGURACIÓN DE PESAS
Para cambiar la configuración de la pila de pesas,
inserte un Pasador de Pesas (26) bajo la Pesa (22)
deseada. Inserte el Pasador de Pesas de modo que
el extremo doblado toque la pila de pesas. Gire el
extremo doblado hacia abajo.
26
Nota: Debido a los cables y las poleas, la cantidad de resistencia de cada estación de ejercicios
puede diferir del ajuste de peso. Utilice la TABLA
DE RESISTENCIA DE PESAS de la página 23
para conocer la cantidad de resistencia aproximada de cada estación de pesas.
22
CONEXIÓN DE LOS ACCESORIOS
Conecte la Barra Lateral (35) al Cable Superior (55)
en la estación de polea superior con un Soporte de
Cable (37).
Para algunos ejercicios, conecte la Cadena (83)
entre la Barra Lateral (35) y el Cable Superior (55)
con dos Soportes de Cable (37). Ajuste la lon-
gitud de la Cadena entre la Barra Lateral y el
Cable Superior de modo que la Barra Lateral se
encuentre en la posición inicial correcta para el
ejercicio que se desea realizar.
La Barra Lateral (35) o el Tirante de Manubrio (no
mostrado) pueden conectarse a cualquiera de las
estaciones de polea del mismo modo.
83
55
37
35
37
21
CONVERSIÓN DE LOS BRAZOS
Para usar los Brazos (9, 10) como brazos mariposa,
inserte los Pernos del Brazo (40) en los orificios del
Montante Vertical (3) como se muestra.
Para usar los Brazos (9, 10) como brazos de
prensa, inserte los Pernos del Brazo (40) en los orificios de la Armadura de Pivote (5) y de los Brazos.
CONVERSIÓN DE LA PLACA PARA LOS PIES
Para usar la Placa para los Pies (38) como reposapiés mientras utiliza la estación de polea inferior,
gire la Placa para los Pies hacia arriba.
Cuando no vaya a utilizar la Placa para los Pies (38)
como reposapiés, gire la Placa para los Pies hacia
abajo de modo que quede plana sobre el piso.
9
Orificios
40
5
3
10
USO DE LA ALMOHADILLA DE DOBLEZ
Para usar la Almohadilla de Doblez (14), retire
primero la Tapa Interna Redonda 50mm (30) de la
Pata Delantera (7). Inserte el Poste de Doblez (13)
en la Pata Delantera y sujételo en esta posición con
la Perilla Corta (25).
Retire la Almohadilla de Doblez (14) cuando no
la utilice. Cuando vaya a realizar un ejercicio
que no requiera la Almohadilla de Doblez, retire
la Almohadilla de Doblez. Después de retirar la
Almohadilla de Doblez, monte nuevamente la Tapa
Interna Redonda 50mm (30) en la Pata Delantera
(7). Guarde la Almohadilla de Doblez lejos del sistema de entrenamiento.
14
30
38
13
25
7
22
BLOQUEO DE LA PILA DE PESAS
Para bloquear la pila de pesas después de cada
entrenamiento, inserte el Pasador de Seguridad (89)
a través de una de las Guías de Pesas (21) y asegure el Cierre (88) al Pasador de Seguridad.
TABLA DE RESISTENCIA DE PESAS
21
88
89
La tabla de abajo muestra la resistencia de pesas aproximada en cada estación de ejercicios. Los números que
aparecen en la columna izquierda se reeren a las pesas de 12,5 libras. Nota: La resistencia de los brazos
de mariposa que se muestra es la resistencia para cada brazo de mariposa. La resistencia real en cada
estación puede variar debido a las diferencias en pesos individuales así como a la fricción entre los
cables, las poleas y las guías de pesas.
PESA
1
2
3
4
5
6
7
8
9
10
Nota: 1 libra = 0,45 kg
BRAZO DE
MARIPOSA
(libras)
19
24
32
40
44
50
57
65
74
79
BRAZO DE
PRENSA
(libras)
53
78
100
116
140
165
190
218
240
276
POLEA
SUPERIOR
(libras)
22
36
53
64
79
93
107
118
131
145
PALANCA
PIERNAS
(libras)
63
104
132
153
180
201
239
276
303
330
POLEA
INFERIOR
(libras)
57
84
112
140
173
198
227
259
288
320
23
MANTENIMIENTO
Cada vez que se utilice el sistema de entrenamiento debe asegurarse de que todas las piezas estén correctamente apretadas. Reemplace inmediatamente cualquier pieza gastada. Para limpiar el sistema de entrenamiento,
utilice un paño húmedo y un detergente suave no abrasivo; no use disolventes para limpiar el sistema de
entrenamiento.
TENSADO DE LOS CABLES
El cable trenzado, que es el tipo de cable utilizado en el sistema de entrenamiento, puede ceder levemente
cuando se utiliza por primera vez. Si los cables están flojos antes de sentir resistencia, debe tensar los cables.
Para tensar los cables, primeramente inserte el pasador de pesas en el centro de la pila de pesas. Existen varias
formas de eliminar la holgura de los cables:
Vea el diagrama incluido. Apriete la Contratuerca
M8 (58) que conecta el extremo del Cable Inferior
(53) al Soporte en U (45).
48
Retire la Contratuerca M10 (56) y el Perno M10 x
51mm (66) de los dos Protectores en Mitad (43), el
Soporte en U (45), la Trampa de Cable Pequeña
(51) y la Polea Gruesa (48).
56
43
51
43
Conecte de nuevo la Polea Gruesa (48), la Trampa
de Cable Pequeña (51) y los Protectores en
Mitad (43) al otro orificio del Soporte en U (45).
Asegúrese de que la Trampa de Cable Pequeña
quede en la posición correcta y que el Cable
Inferior (53) y la Polea Gruesa se muevan con
suavidad.
Afloje la Tuerca M12 (84) del Cable Superior (55).
Tense el Cable Superior (55) en el interior del
Selector de Pesas (24) hasta que se elimine la holgura del Cable Superior.
A continuación, reapriete la Tuerca M12 (84) contra
la Arandela Grande (85).
53
58
45
66
45
53
55
84
85
24
No tense excesivamente los cables. Si los cables están demasiado tensos, la pesa superior será levantada separándose de la pila de pesas. Si algún cable tiende a descarrilarse de las poleas a menudo, es
posible que esté retorcido. Retire el cable y vuelva a instalarlo. Si es necesario sustituir los cables, vea la
contraportada de este manual.
24
DIAGRAMA DE LOS CABLES
El diagrama que aparece a continuación muestra el trazado correcto de los cables. Los números de cada dibujo
muestran el camino correcto por donde van los cables. Corte a lo largo de la línea punteada y vea este diagrama
mientras ensambla los cables y las poleas. Si los cables y las poleas no están correctamente ensamblados, el
sistema de entrenamiento no funcionará adecuadamente y podrían producirse daños. Asegúrese de que las
trampas de cables no toquen los cables y que no hagan que los cables se toquen entre sí. Después de
ensamblar el sistema de entrenamiento, conserve este diagrama con este manual para referencia futura.
5
Cable del Brazo (54)
Largo: 8' 5" (257 cm)
Cable Superior (55)
Largo: 10' 6" (320 cm)
4
2
1
3
1
4
3
6
5
2
6
4
Cable Inferior (53)
3
5
2
1
Largo: 10' 2" (310 cm)
25
NOTAS
26
GUÍA DE EJERCICIOS
CUATRO TIPOS DE ENTRENAMIENTOS DE
RESISTENCIA
Nota: Una “repetición” es un ciclo completo de un ejercicio, como un abdominal. Una “serie” es un grupo de
repeticiones.
Fortalecer los Músculos—Trabaje sus músculos
cerca a su capacidad máxima y progresivamente
aumente la intensidad de su ejercicio. Ajuste el nivel de
la intensidad de un ejercicio individual como sigue:
• Cambie la cantidad de la resistencia usada.
• Cambie el número de repeticiones o de series
ejecutadas.
Use su propio juicio para determinar la cantidad de
resistencia que es correcta para usted. Empiece con
3 series de 8 repeticiones por cada ejercicio que
realice. Descanse por 3 minutos después de cada
serie. Cuando usted pueda completar 3 series de 12
repeticiones sin dicultad, incremente la cantidad de
resistencia.
Tonicar—Tonique sus músculos trabajándolos a
un porcentaje moderado de su capacidad. Seleccione
una cantidad moderada de resistencia y aumente el
número de repeticiones en cada serie. Complete tantas
series de 15 a 20 repeticiones como sea posible sin
ninguna incomodidad. Descanse por 1 minuto después
de cada serie. Trabaje sus músculos completando más
series en vez de usar cantidades altas de resistencia.
Pérdida de Peso—Para perder de peso, use una
cantidad baja de resistencia y aumente el número
de repeticiones para cada serie. Ejercite por 20 o 30
minutos, descansando por un máximo de 30 segundos
entre las series.
Entrenamiento Variado—Combine entrenamiento de
resistencia y ejercicios aeróbicos siguiendo este tipo
de programa:
• Entrenamientos de resistencia los lunes, miércoles y
viernes.
• 20 a 30 minutos de ejercicios aeróbicos los martes y
jueves.
• Un día entero de descanso cada semana para darle
a su cuerpo tiempo para restablecerse.
GUÍA DE ENTRENAMIENTO
Familiarícese con el aparato y aprenda la forma correcta de cada ejercicio. Use su propio juicio para
determinar el tiempo apropiado para cada entrenamiento, y el número de repeticiones y series para
completarlo. Progrese a su propio paso y sea sensitivo
a las señales de su cuerpo. Siga cada entrenamiento
con por lo menos un día de descanso.
Calentamiento—Empiece con 5 a 10 minutos de estiramiento y ejercicios ligeros. El calentamiento aumenta
la temperatura de su cuerpo, su ritmo cardíaco y su
circulación preparándolo para los ejercicios.
Hacer Ejercicios—Incluye de 6 a 10 diferentes ejercicios en cada entrenamiento. Seleccione ejercicios
para cada grupo principal de músculos, enfatizando las
áreas que usted quiere desarrollar. Para darle balance
y variedad a sus entrenamientos, varíe los ejercicios
de entrenamiento a entrenamiento.
Enfriamiento—Termine con 5 a 10 minutos de estira-
miento. El estiramiento aumenta la exibilidad de sus
músculos y le ayuda a evitar problemas posteriores al
ejercicio.
FORMAS DE EJERCICIO
Muévase a través del campo completo del movimiento
para cada ejercicio y mueva solamente las partes apropiadas del cuerpo. Ejecute las repeticiones en cada
serie suavemente y sin parar. La etapa del esfuerzo de
cada repetición debe durar por lo menos la mitad del
tiempo de la etapa de regreso. Exhale durante la etapa
del esfuerzo en cada repetición e inhale durante el
tiempo de regreso. Nunca retenga la respiración.
Descanse por un período de tiempo corto después de
cada serie.
• Fortalecer los Músculos—Descanse por tres minutos
después de cada serie.
• Tonicar—Descanse por un minuto después de cada
serie.
• Pérdida de Peso—Descanse por 30 segundos
después de cada serie.
MANTÉNGASE MOTIVADO
Para estar motivado, mantenga un registro de cada
entrenamiento. Escriba la fecha, los ejercicios ejecutados, la resistencia usada y el número de series
y repeticiones terminadas. Registre su peso y las
medidas de las partes principales del cuerpo una vez
al mes. Para alcanzar buenos resultados, haga del
ejercicio una parte regular y agradable de su vida.
27
REGISTRO DE EJERCICIOS
Haga copias de ésta página, y use las copias para que haga un horario y registre su fuerza y los entrenamientos
aeróbicos. El horario y registro de sus entrenamientos le ayudará a hacer ejercicios regularmente y que sea una
parte agradable en su vida.
Fuerza
Fecha:
Aeróbico
Fecha:
Fuerza
Fecha:
Ejercicio
1.
2.
3.
4.
5.
Ejercicio
Ejercicio
1.
2.
Libras Grupo
Libras Grupo
Repeti-
ciones
Repeti-
ciones
Ejercicio
6.
7.
8.
9.
10.
Ejercicio
6.
7.
Libras Grupo
Tiempo Distancia Velocidad
Libras Grupo
Repeti-
ciones
Repeti-
ciones
Aeróbico
Fecha:
Fuerza
Fecha:
3.
4.
5.
Ejercicio
Ejercicio
1.
2.
3.
4.
5.
Libras Grupo
Repeti-
ciones
8.
9.
10.
Ejercicio
6.
7.
8.
9.
10.
Tiempo Distancia Velocidad
Libras Grupo
Repeti-
ciones
Aeróbico
Fecha:
Ejercicio
Tiempo Distancia Velocidad
28
LISTA DE LAS PIEZAS
N° Ctd. Descripción N° Ctd. Descripción
Nº de Modelo 14922.2 R1214A
1 1 Base
2 1 Estabilizador
3 1 Montante Vertical
4 1 Armadura Superior
5 1 Armadura de Pivote
6 1 Tubo del Asiento
7 1 Pata Delantera
8 1 Palanca para las Piernas
9 1 Brazo Derecho
10 1 Brazo Izquierdo
11 2 Manubrio
12 1 Placa Cuadrada
13 1 Poste de Doblez
14 1 Almohadilla de Doblez
15 1 Asiento
16 1 Respaldo
17 1 Cubierta Izquierda
18 1 Cubierta Derecha
19 4 Soporte de Cubierta
20 2 Buje de Perno de Porte
21 2 Guía de Pesas
22 10 Pesa
23 1 Tapa de Selector de Pesas
24 1 Selector de Pesas
25 1 Perilla Corta
26 1 Pasador de Pesas
27 2 Parachoques de Pesas
28 4 Almohadilla de Espuma Pequeña
29 1 Tubo de la Almohadilla
30 8 Tapa Interna Redonda 50mm
31 3 Tapa Interna Cuadrada 50mm
32 1 Tapa Externa Cuadrada 38mm
33 17 Arandela M4
34 4 Tapa de la Almohadilla
35 1 Barra Lateral
36 2 Mango
37 3 Soporte de Cable
38 1 Placa para los Pies
39 2 Pivote de Cable
40 2 Perno del Brazo
41 4 Protector Completo
42 2 Almohadilla de Espuma Grande
43 8 Protector en Mitad
44 4 Buje del Brazo
45 1 Soporte en U
46 2 Polea en V
47 2 Polea Delgada
48 9 Polea Gruesa
49 12 Tornillo Taladro M4,2 x 16mm
50 2 Trampa de Cable Grande
51 1 Trampa de Cable Pequeña
52 8 Espaciador 13mm
53 1 Cable Inferior
54 1 Cable del Brazo
55 1 Cable Superior
56 22 Contratuerca M10
57 22 Arandela M10
58 11 Contratuerca M8
59 5 Arandela M8
60 1 Parachoques de Pata
61 1 Armadura del Respaldo
62 6 Tornillo M6 x 16mm
63 1 Doble Soporte en U
64 1 Tornillo M6 x 32mm
65 2 Perno con Collar M8 x 22mm
66 3 Perno M10 x 51mm
67 2 Perno de Porte M10 x 86mm
68 4 Perno M8 x 65mm
69 3 Tornillo Taladro M4 x 20mm
70 2 Tapa Interna 20mm x 40mm
71 9 Perno M10 x 67mm
72 1 Perno M10 x 130mm
73 1 Armadura del Asiento
74 2 Tornillo M10 x 25mm
75 2 Perno M10 x 63mm
76 1 Juego de Pernos M10 x 64mm
77 4 Tornillo Botón M10 x 25mm
78 4 Tornillo M4 x 12mm
79 1 Perno M10 x 77mm
80 1 Tirante de Manubrio
81 4 Perno M10 x 46mm
82 2 Arandela M6
83 1 Cadena
84 1 Tuerca M12
85 1 Arandela Grande
86 2 Espaciador 11mm
87 4 Perno de Porte M8 x 63mm
88 1 Cierre
89 1 Pasador de Seguridad
90 2 Abrazadera de Cubierta
91 2 Perilla Larga
92 2 Tapa Externa Cuadrada 50mm
93 2 Tapa Interna Gruesa 25mm x 40mm
94 2 Tapa Interna Delgada 25mm x
40mm
95 1 Tornillo M6 x 38mm
* – Manual del Usuario
* – Guía de Ejercicios
* – Paquete de Grasa
* – Herramienta del Montaje
Nota: Las especificaciones están sujetas a cambios sin previo aviso. Para información de cómo solicitar piezas
de repuesto, vea la contraportada de este manual. *Estas piezas no están ilustradas.
29
DIBUJO DE LAS PIEZAS A
Nº de Modelo 14922.2 R1214A
36
14
37
34
80
28
13
35
83
62
36
77
57
42
30
94
73
15
30
54
57
42
77
5
56
79
67
20
69
57
40
56
66
30
40
58
67
20
57
56
39
65
57
69
54
65
39
66
44
44
30
56
9
11
58
44
44
56
10
11
94
82
95
34
28
53
56
57
8
52
30
30
69
33
52
56
60
57
48
57
28
71
52
29
76
58
38
59
48
56
34
58
30
31
25
62
91
68
7
76
52
58
57
93
68
71
72
87
68
68
28
1
6
34
56
87
43
48
71
43
71
81
30
DIBUJO DE LAS PIEZAS B
56
81
43
43
48
63
43
56
43
56
59
43
58
48
51
43
45
66
56
57
52
57
71
Nº de Modelo 14922.2 R1214A
48
74
86
57
71
52
56
57
4
56
86
57
52
31
52
57
71
16
48
32
75
61
12
41
57
70
41
56
50
62
81
46
3
53
41
56
56
91
57
46
78
50
49
33
41
18
19
75
33
90
31
33
48
90
19
17
55
33
57
78
22
71
22
55
84
24
47
85
23
21
88
89
70
58
82
56
64
93
59
58
58
81
48
49
33
49
19
33
31
33
19
26
92
33
49
27
57
56
27
57
2
92
CÓMO ORDENAR PIEZAS DE REPUESTO
Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asistencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte:
• el número de modelo y el número de serie del producto (vea la portada de este manual)
• el nombre del producto (vea la portada de este manual)
• el número de la pieza y descripción de la (de las) pieza(s) de reemplazo (vea la LISTA DE LAS PIEZAS y el
DIBUJO DE LAS PIEZAS hacia el final de este manual)
Nº de Pieza 368531 R1214A Impreso en China © 2014 ICON Health & Fitness, Inc.
Loading...
