Velleman DVR16H2 User Manual [en, de, es, fr]

DVR16H2

DIGITAL FULL FRAME 16-CHANNEL H.264 RECORDER + HDMI/VGA + PUSH VIDEO + EAGLE EYES + IVS

DIGITALE FULL-FRAME 16-KANAALS H.264 RECORDER + HDMI/VGA + PUSH VIDEO + EAGLE EYES + IVS

ENREGISTREUR NUMÉRIQUE FULL-FRAME H.264 À 16 CANAUX + HMDI/VGA + PUSH VIDÉO + EAGLE EYES + IVS

VIDEOGRABADORA DIGITAL FULL-FRAME H.264 DE 16 CANALES + HDMI/VGA + PUSH VIDEO + EAGLE EYES + IVS

DIGITALER FULL-FRAME 16-KANAL H.264 RECORDER + HDMI/VGA + PUSH VIDEO + EAGLE EYES + IVS

VÍDEOGRAVADOR DIGITAL FULL FRAME H.264 DE 16- CANAIS + HDMI/VGA + PUSH VIDEO + EAGLE EYES + IVS

QUICK INSTALLATION GUIDE 3 KORTE HANDLEIDING 23 GUIDE D'INSTALLATION RAPIDE 43 GUÍA RÁPIDA 64 SCHNELLEINSTIEG 85 GUIA RÁPIDA PARA INSTALAÇÃO 106

DVR16H2

front view – voorzijde – vue frontale – vista frontal – Vorderansicht – painel frontal

rear view – achterzijde – vue arrière – vista posterior – Hinteransicht – painel traseiro

hard disk brackets

montagebeugels voor harde schijf

supports de montage pour disque dur

soportes de instalación para el disco duro

Montagebügel für Festplatte

suportes para disco rígido

data and power connectors

voedings- en dataconnectoren

connecteurs d'alimentation et de données

conectores de datos y de alimentación

Daten- und Stromversorgungsanschluss

ligações para dados e alimentação

HDD not included harde schijf niet meegeleverd disque dur non inclus disco duro no incluido Festplatte nicht mitgeliefert HDD não incluído

V. 01 – 28/03/2013 2 ©Velleman nv

DVR16H2

CAUTION

RISK OF ELECTRIC SHOCK

CAUTION:

To reduce the risk of electric shock, do not expose this apparatus to rain or moisture. Only operate this apparatus from the type of power source indicated on the label. The company shall not be liable for any damages arising out of any improper use, even if we have been advised of the possibility of such damages.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of non-insulated “dangerous voltages” within the product‟s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

Keep the device away from children and unauthorised users.

Risk of electroshock when opening the cover. Touching live wires can cause life-threatening electroshocks. Have the device repaired by qualified personnel.

Always disconnect mains power when device not in use or when servicing or maintenance activities are performed. Handle the power cord by the plug only.

DO NOT disassemble or open the cover unless otherwise indicated in this manual. There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

This is a Safety Class 1 Product (provided with a protective earthing ground incorporated in the power cord). The mains plug shall only be inserted in a socket outlet provided with a protective earth contact. Any interruption of the protective conductor inside or outside of the instrument is likely to make the instrument dangerous. Intentional interruption is prohibited.

QUICK INSTALLATION GUIDE

1. Introduction

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, don't install or use it and contact your dealer.

NOTE: This document is a Quick installation guide. For more details, refer to the full user manual which can be found on the included CD-ROM. You can download the multilingual version of this document from www.velleman.eu.

Digital 16-channel Full Frame H.264 real-time digital video recorder. This means each channel can record 25 images per second in frame or D1 resolution. This DVR supports not only traditional D1, but also the newest 960H recording at 960 x 576 pixels. The 960H recording gives a much better video image when using our 960H (700TVL) cameras.

The DVR has USB and network backup, recording via motion detection, timer and alarm inputs. IVS surveillance function including counting people, virtual fence and single channel motion recording. PTZ camera remote control. SATA hard disk supported and eSATA connection for external hard disk. Dual high definition video output for both VGA and 1080P HDMI. Local control via IR remote control and USB mouse.

Advanced mobile surveillance via free EagleEyes software. Compatible with iPad, iPhone, Android, BlackBerry, Windows Mobile, and Symbian.

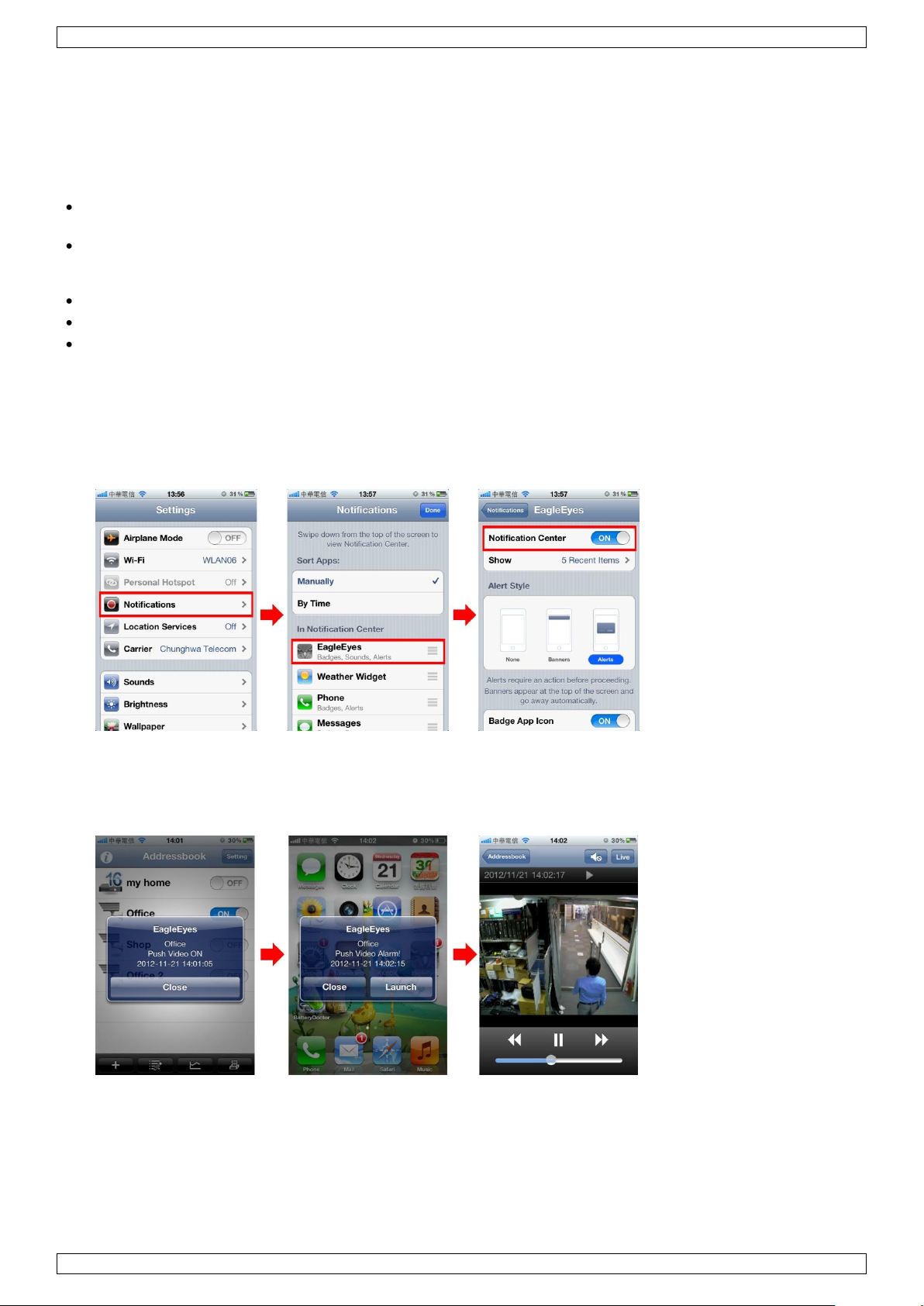

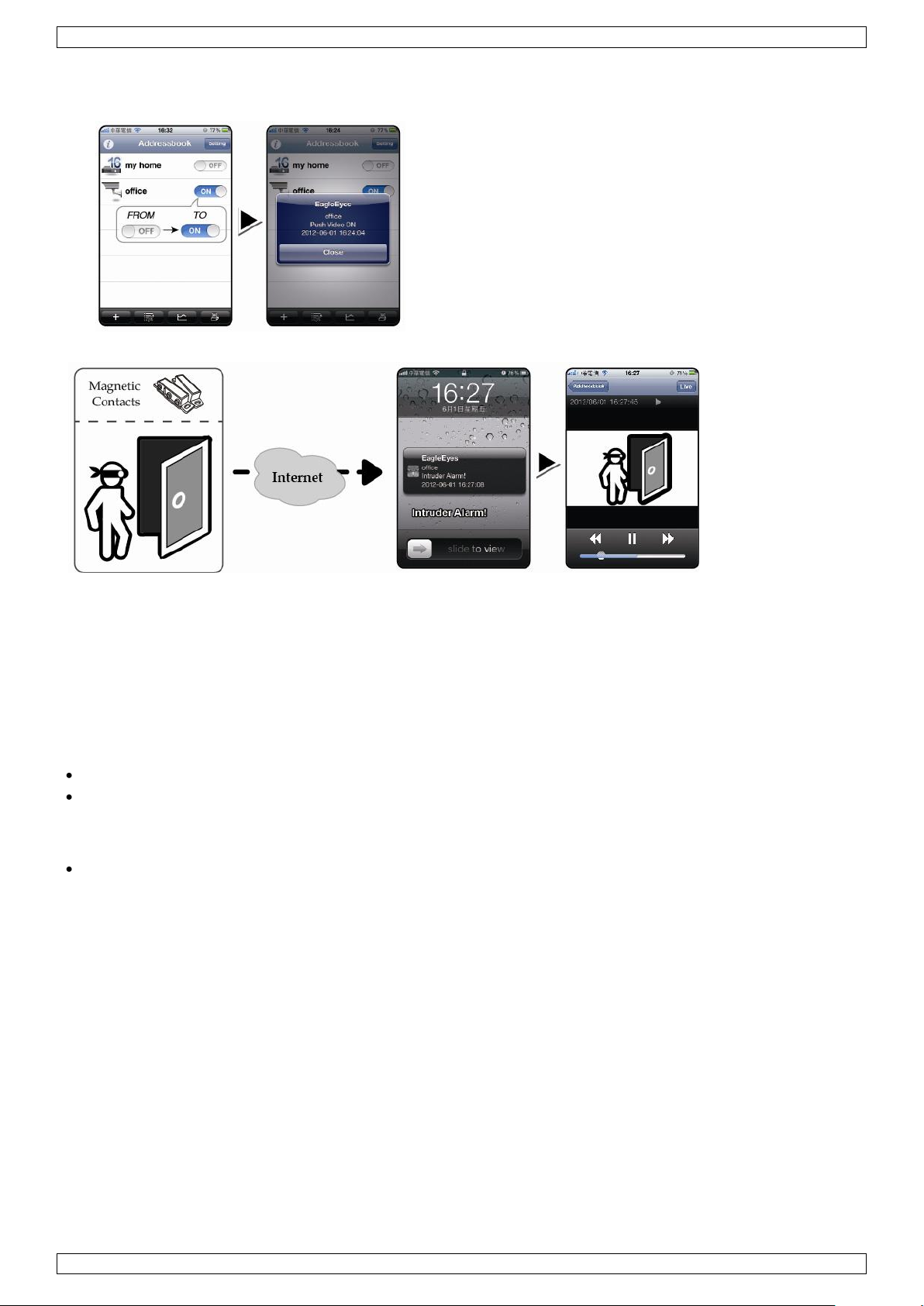

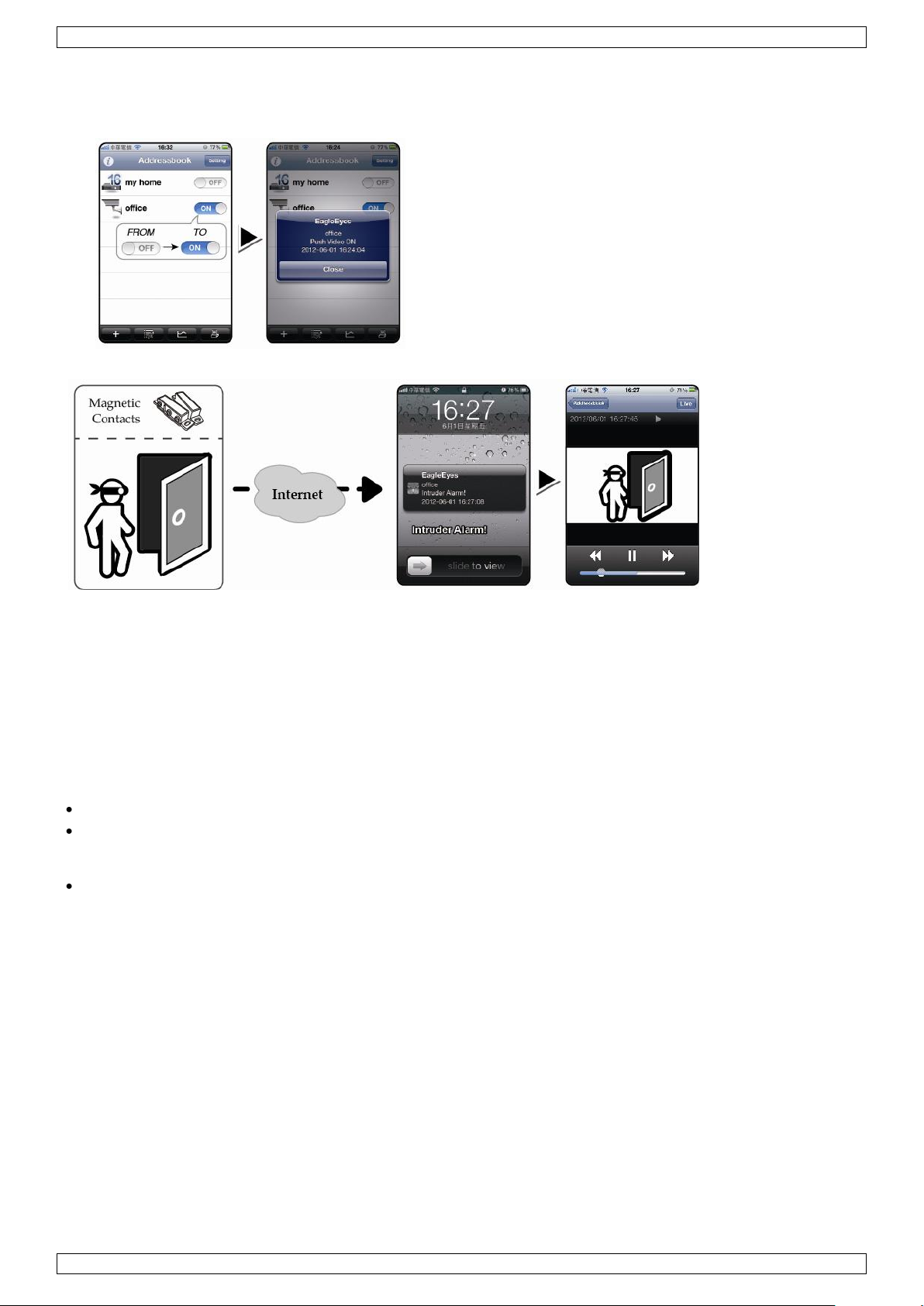

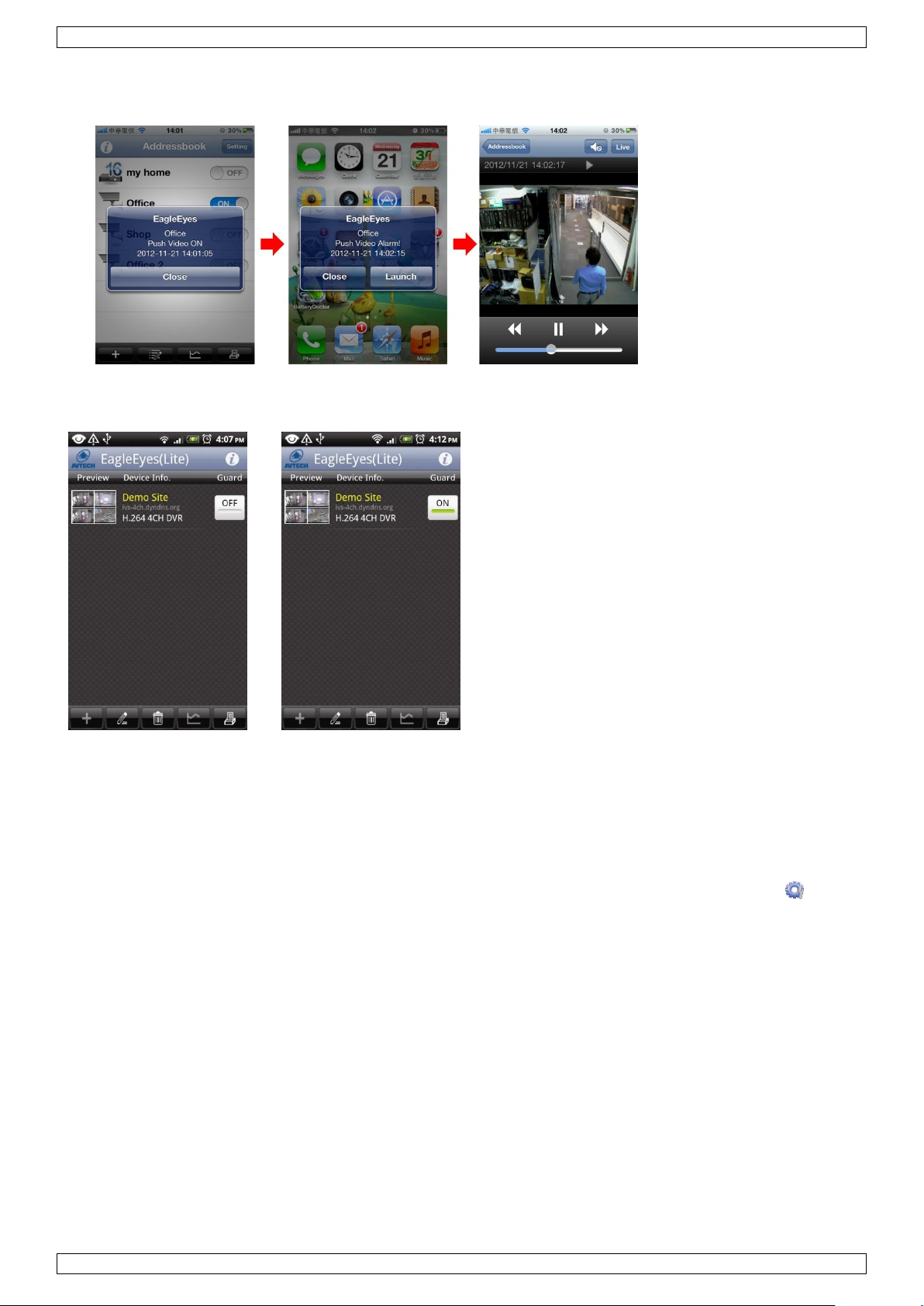

Push video function with iPad, iPhone, Android smart phone, and tablet. The DVR instantaneously sends the video images from channel 1 to the activated mobile device when the alarm

input is triggered.

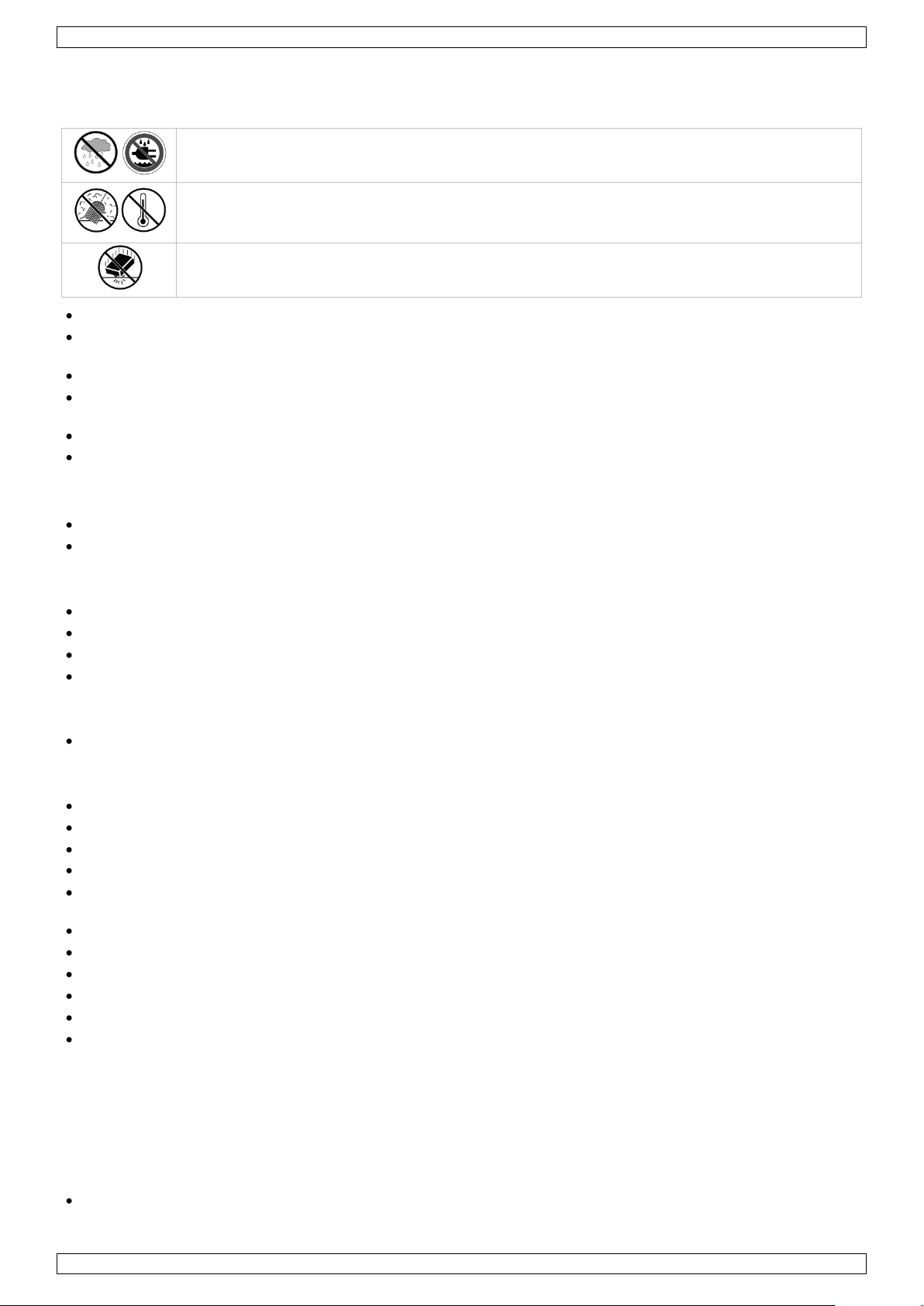

2. Safety Instructions

V. 01 – 28/03/2013 3 ©Velleman nv

DVR16H2

Indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids.

Never put objects filled with liquids on top of or close to the device.

Keep this device away from dust and extreme temperatures. Make sure the ventilation openings are clear at all times. For sufficient air circulation, leave at least 1" (± 2.5 cm) in front of the openings.

Protect this device from shocks and abuse. Avoid brute force when operating the device.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of the full user manual which can be found on the included CD ROM.

Familiarise yourself with the functions of the device before actually using it. All modifications of the device are forbidden for safety reasons. Damage caused by user modifications to

the device is not covered by the warranty.

Only use the device for its intended purpose. Using the device in an unauthorised way will void the

warranty.

Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the

dealer will not accept responsibility for any ensuing defects or problems.

Keep this manual for future reference. DO NOT use this product to violate privacy laws or perform other illegal activities.

4. Features

H.264 real-time compression format high resolution recording:

o Full Frame: 704 x 576 pixels o 960H: 960 x 576 pixels with 700TVL cameras: CAMCOLBUL28, CAMCOLD23, CAMCOLD24

multiplex: allows live display, recording, playback, backup and network operation backup function: supports USB 2.0 flash drive and network backup powerful mobile surveillance support on all major platforms including iPad, iPhone, BlackBerry, Windows

Mobile, Symbian and Android

intelligent motion trigger recording:

o advanced motion detection o scheduled motion detection recording (with 3 adjustable parameters)

Intelligent Video Analysis:

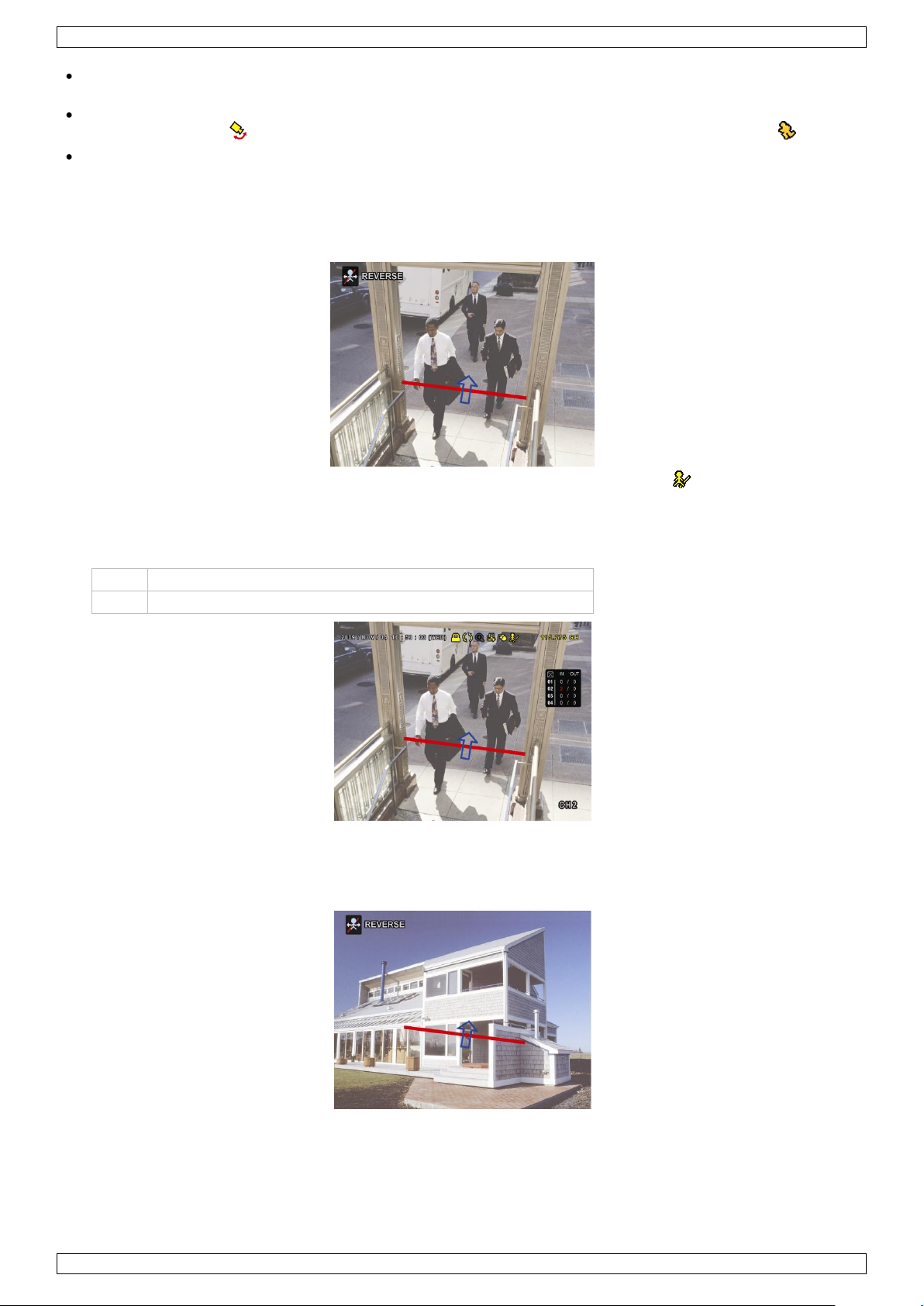

o virtual fence: a virtual intruder detection line is set to detect intruders crossing the detection line o flow counting: a virtual detection line is set to detect the moving direction of pedestrians for flow

counting

automatic integrated Dynamic Domain Name Service (DDNS): free service system auto recovery after power reconnected supports daylight-saving function supports manual / timer / motion / alarm recording functions multi-language OSD: English, French, Dutch, German, Portuguese, Spanish, Czech, Hungarian, Greek,

Chinese, and Vietnamese

user manual: English quick start manual: English, Dutch, French, Spanish, German optional hard disks (not incl.): HD500GB/S, HD1TB/S & HD2TB/S IR remote control: DVRRC4 (incl.) optional monitor (not incl.): MONSCA7, MONSCA5 & MONSCA4 optional router (not incl.): EM4542, EM4553, EM4570.

5. Installing the Hard Disk Drive (HDD)

Before the DVR is powered on, make sure you have installed a hard disk, connected at least one camera and an HDMI monitor. The DVR is designed to automatically detect the video system of the connected cameras (NTSC or PAL). To make sure the system detection is correct; please check if the cameras are connected to the DVR and power-supplied before the DVR is powered on.

V. 01 – 28/03/2013 4 ©Velleman nv

DVR16H2

1. system time

2. DVR status bar

3. available HDD capacity

4. channel status bar

key lock

key unlock

overwrite on

overwrite off

internet disconnected

internet connected

local connection

USB mouse connected

USB flash drive/device connected

no USB device connected

Notes:

It is not recommended to use a green hard disk in this device. For a list of compatible hard disks, please

refer to the appendices in the full user manual.

It is recommended to clear all data on a new hard disk after the DVR is powered on, and to set the date

and time correctly to make sure that recorded data are not mixed with older data. For details on clearing all

data, refer to Clearing the Hard Disk. Refer to the illustrations on page 2 of this manual. There are two hard disk brackets.

1. Loosen the screws on the top cover of the DVR and open it.

2. To install a hard disk in the first bracket: first remove the bracket. Make sure the PCB side of the hard disk

is facing up. Then align the screw holes of the bracket with the screw holes of the hard disk, and fasten the

hard disk to the bracket. Connect the power and data bus connectors to the hard disk. Replace the bracket

in the DVR.

3. To install a hard disk in the second bracket: first connect the power and data bus connectors to the hard

disk. Make sure the PCB side of the hard disk is facing up. Then align the screw holes of the bracket with

the screw holes of the hard disk, and fasten the hard disk to the bracket.

4. When the hard disk is installed, close the top cover and fasten it with the screws.

6. User Interface

Refer to the illustrations on page 2 of this manual.

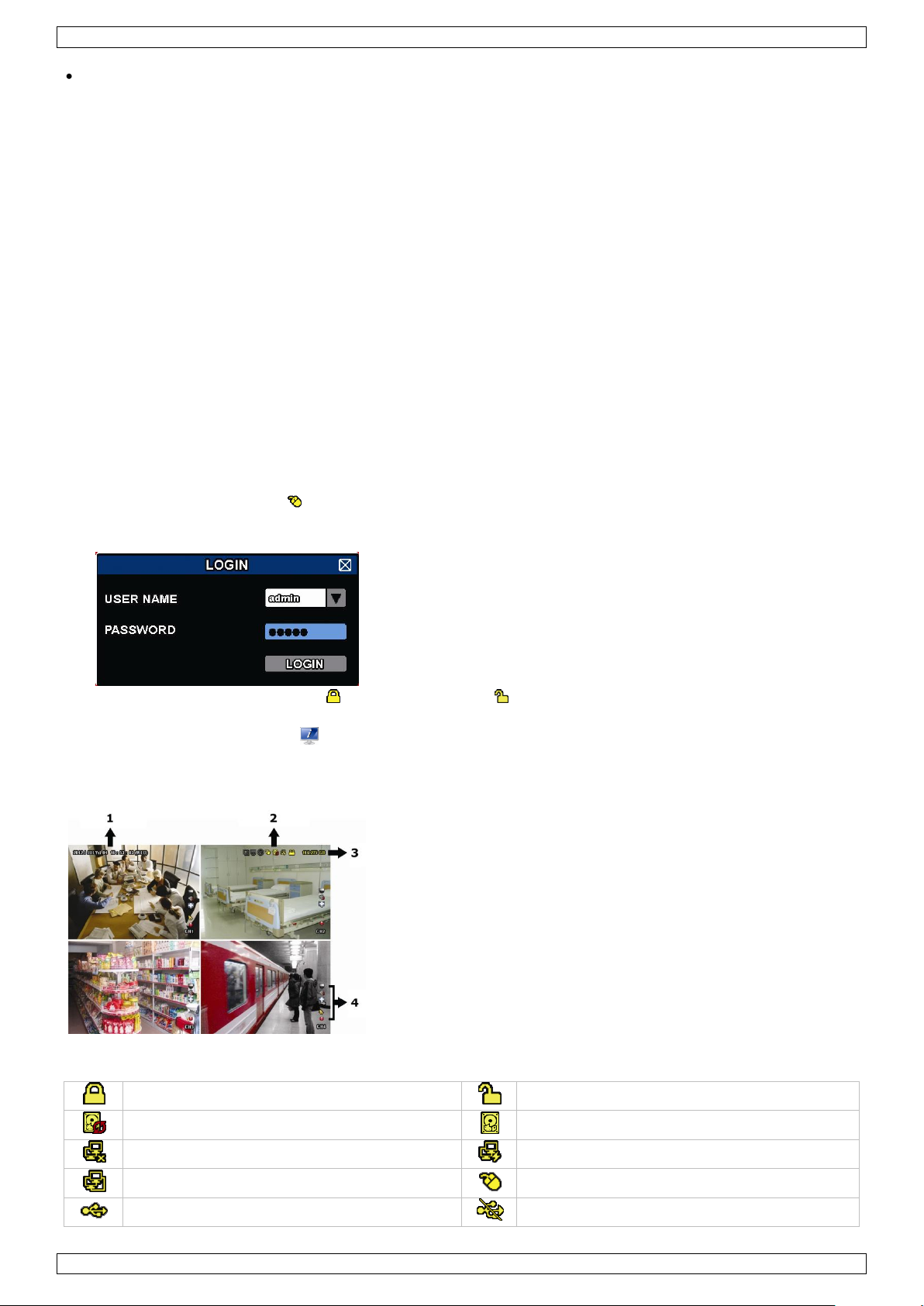

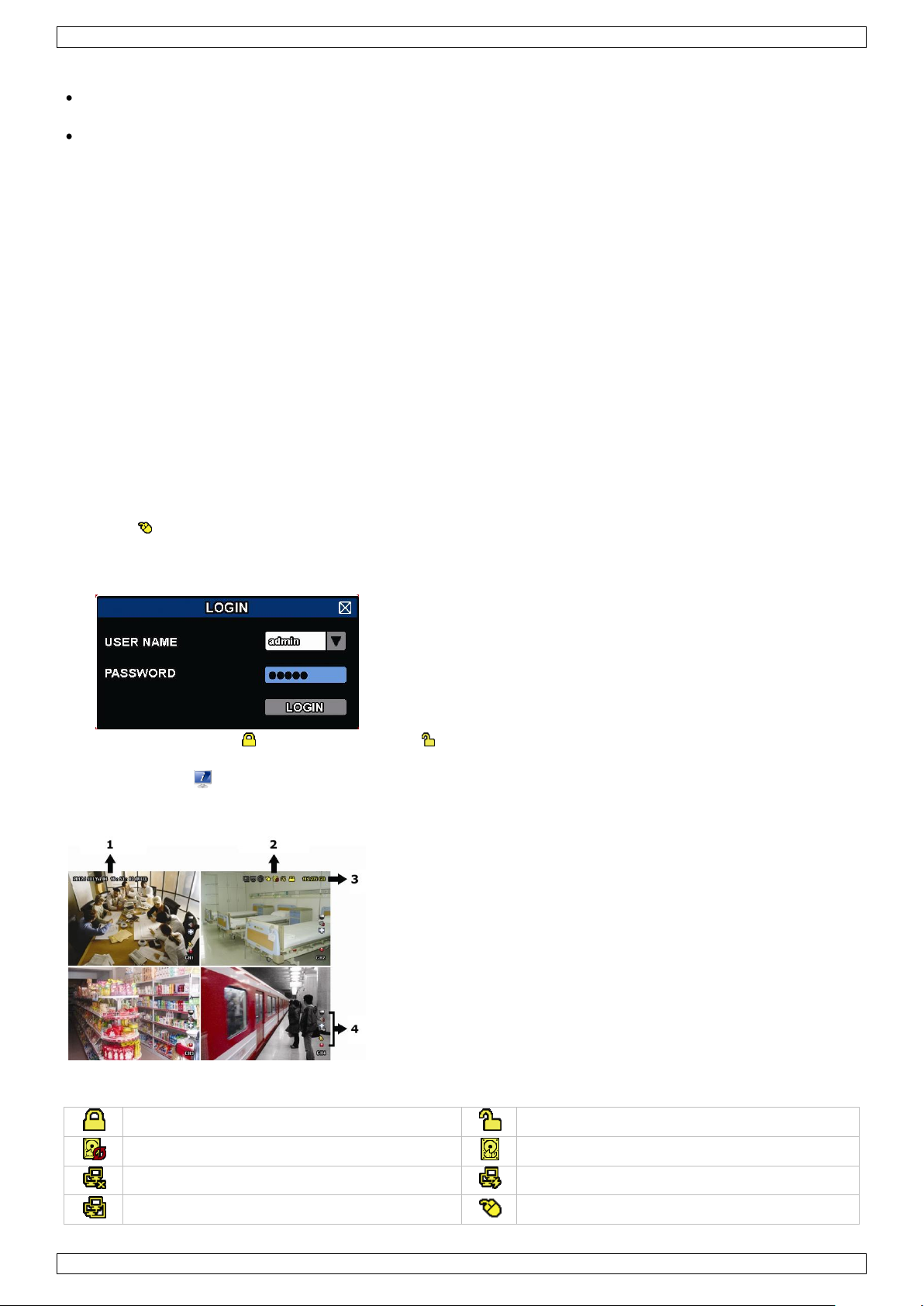

6.1 DVR Access

1. Connect a USB mouse (not incl.) to the mouse port  on the DVR front panel, and check if there is a mouse

icon on the screen, indicating the USB mouse is detected properly.

2. Move your mouse to enter the DVR password with the password keypad. The default user name and

password are both admin.

The status will change from (key lock) to (unlock). Note: You can configure four different user levels with different access privileges in the main menu

(SYSTEM) > ACCOUNT. For more information, refer to User Creation further in this manual.

6.2 Live Page

DVR Status

V. 01 – 28/03/2013 5 ©Velleman nv

DVR16H2

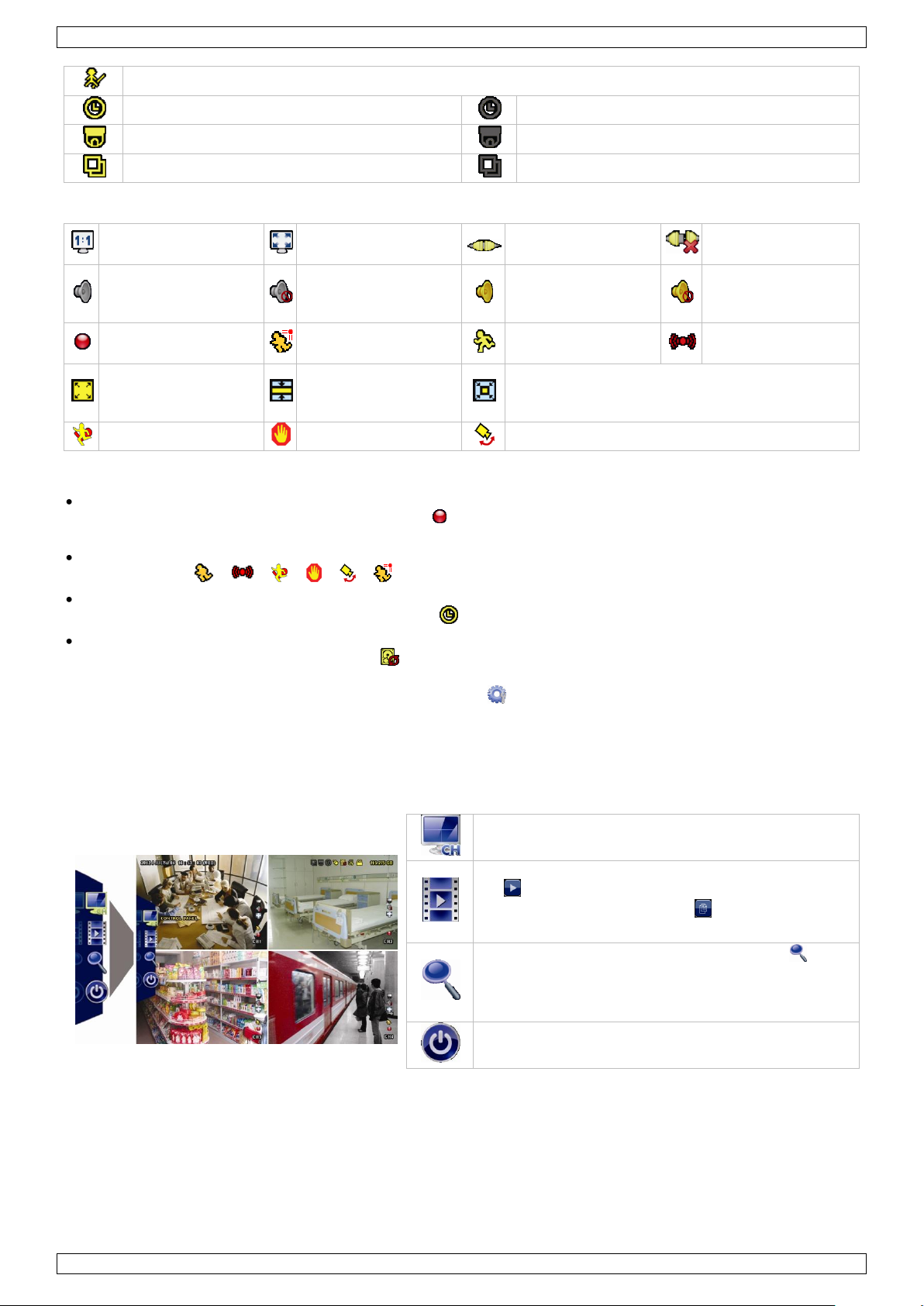

IVS on

timer recording on

timer recording off

PTZ mode on

PTZ mode off

sequence mode on

sequence mode off

original size

fit to screen

DCCS connection OK

DCCS connection failed

live audio on

audio off

audio playback on

audio playback off

recording

human detection event

motion event

alarm event

record mode: Frame

record mode: Field

record mode: CIF

virtual fence event

one way pass event

scene change event

Quick Menu (extended)

Click to show the channel switch panel and select the channel you want.

Click to display the playback control panel, and click

to play the latest recorded video clip, or click

to enter the search list.

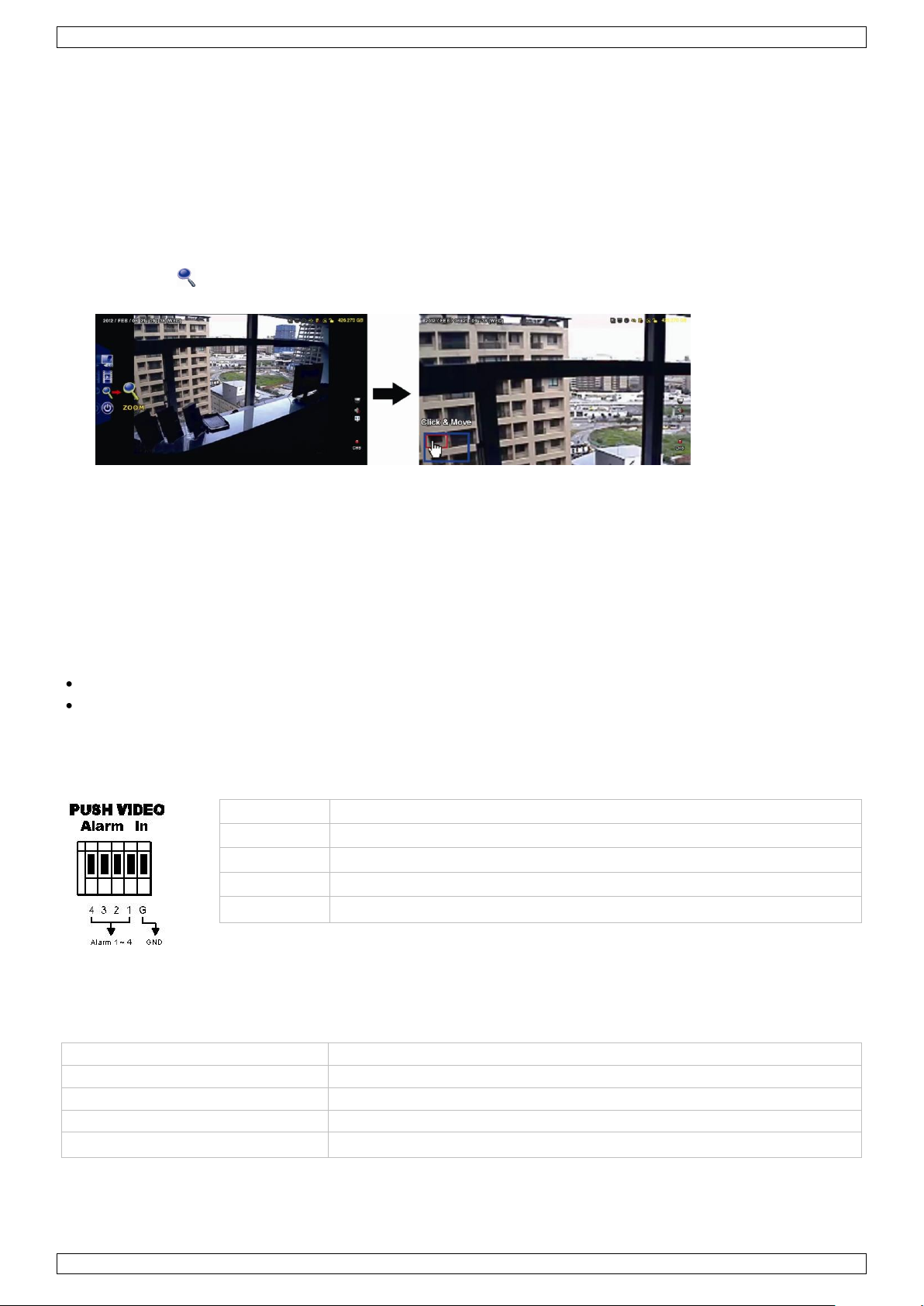

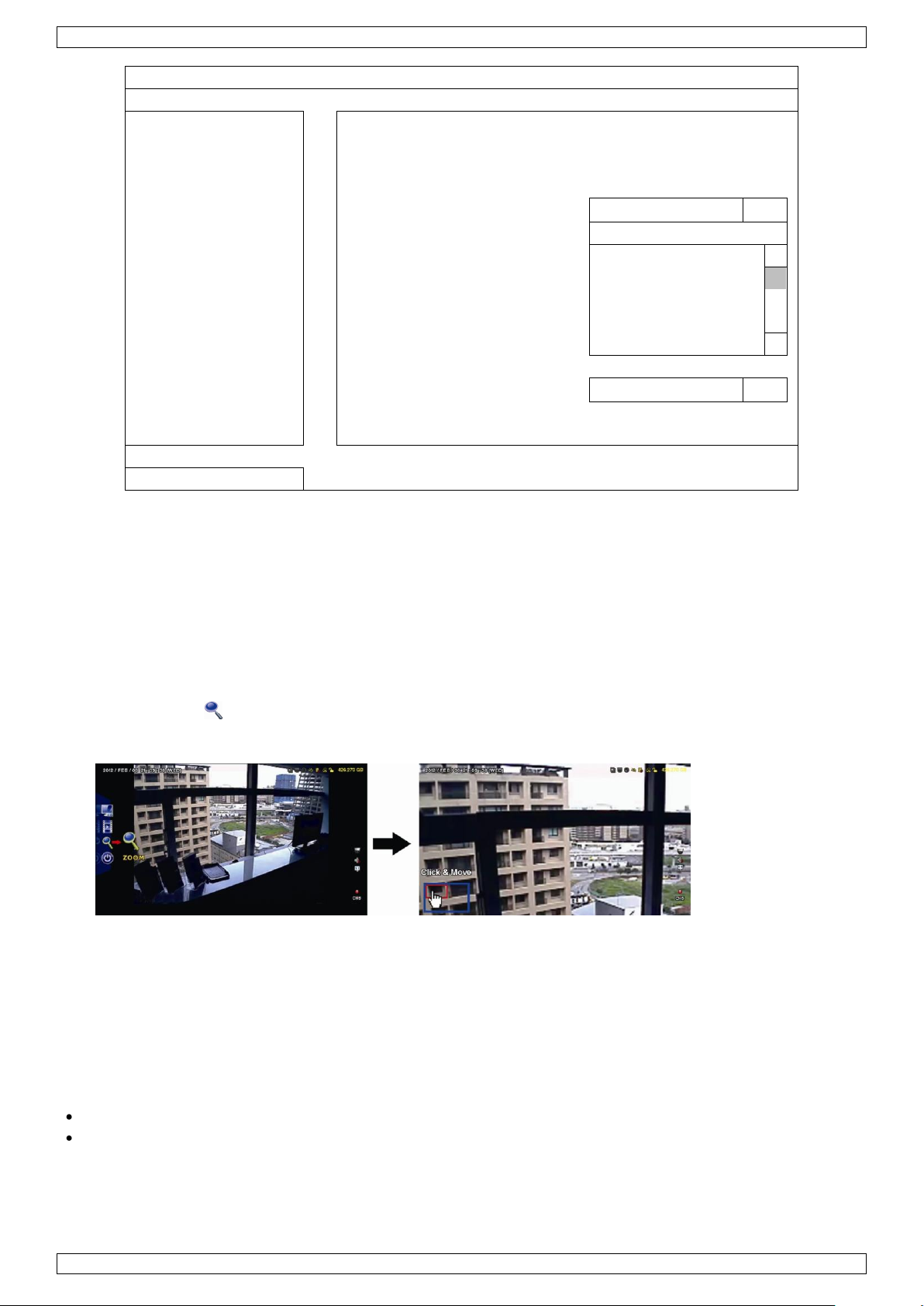

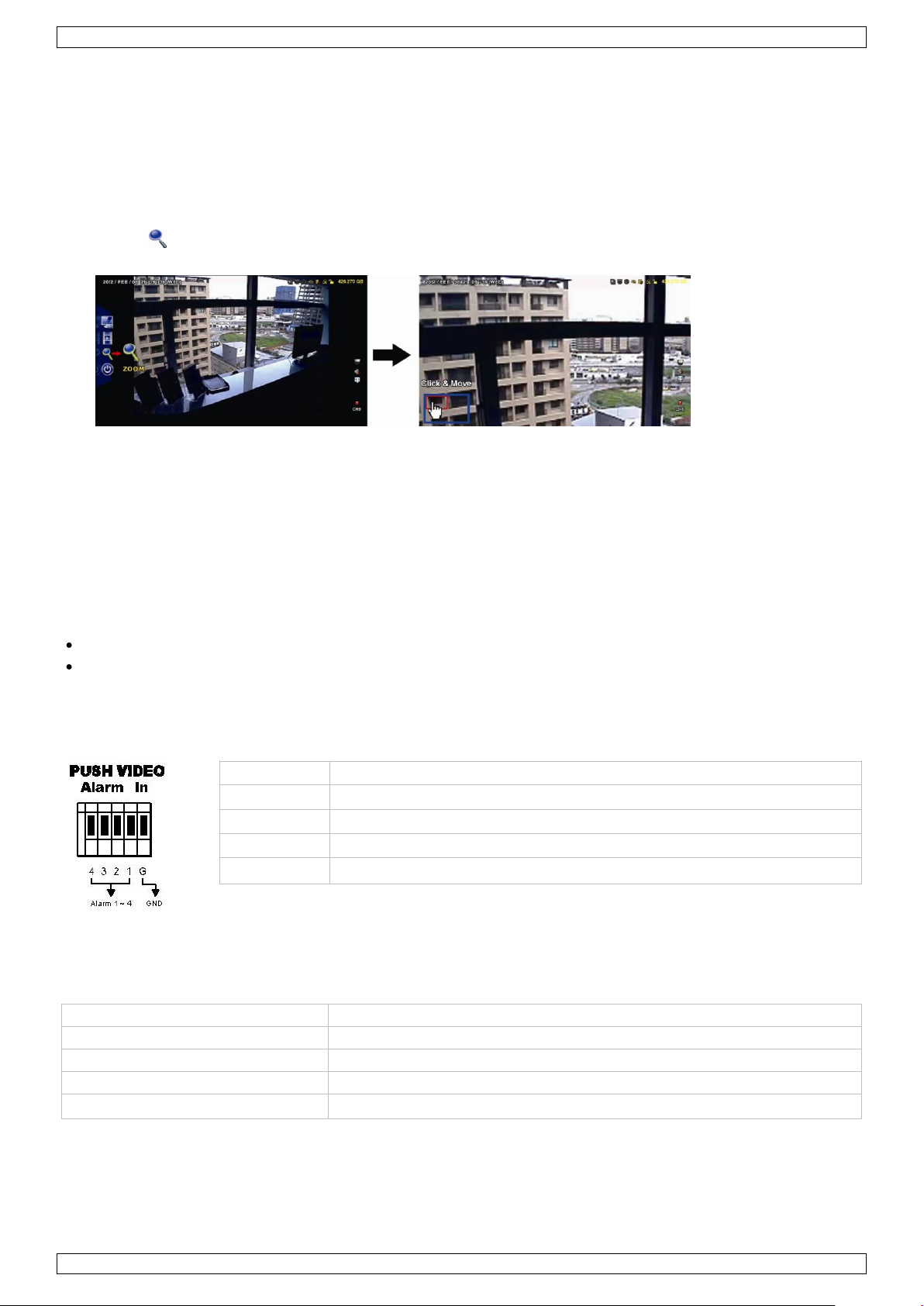

Switch to the channel you want first, and click to enter the zoom-in mode. In this mode, click and drag the red frame on the bottom left of the screen to move to the place you want to see. To exit this mode, click .

Click to show the power off panel to either halt or reboot the system.

Channel Status

Icons for Recording

manual recording

By default, manual recording is on ( ) when the DVR is powered on and a HDD is installed.

event recording

The event icons, / / / / / , are shown on the display when their respective events occur

and the related record function is on.

timer recording

When timer recording is on, is displayed on the screen.

HDD overwrite

By default, the HDD overwrite function is set to ON, and is displayed on the screen.

Note: To disable the overwrite function, right-click to display the main menu in the live view window. Then

select (ADVANCED CONFIG) > RECORD > OVERWRITE.

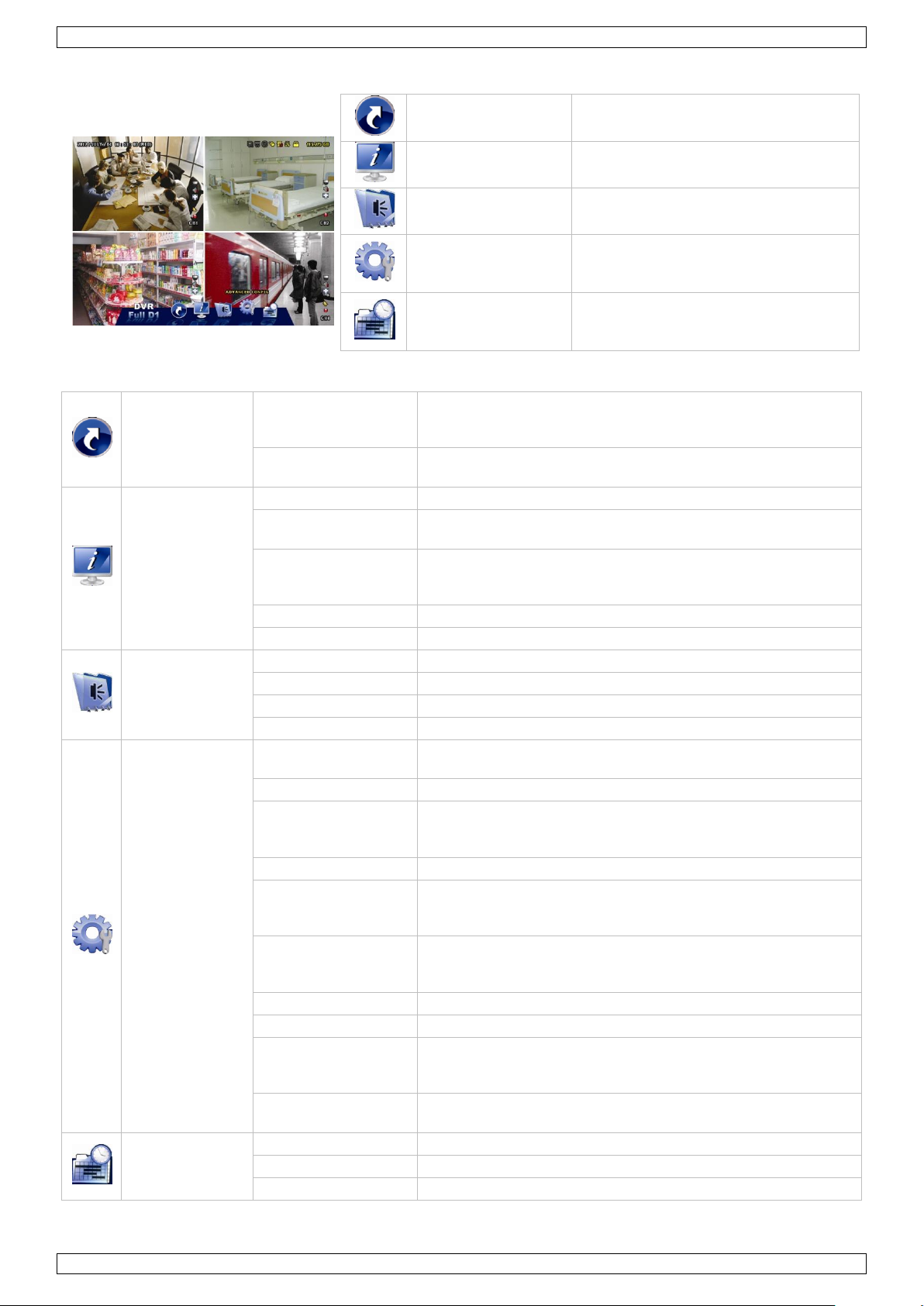

6.3 Quick Menu Bar

Move the mouse pointer to the left of the screen to extend the quick menu bar and show the functions:

V. 01 – 28/03/2013 6 ©Velleman nv

DVR16H2

Main menu

QUICK START

Click to set the status display, image settings, and date & time.

SYSTEM

Click to set the system configurations.

EVENT INFORMATION

Click to enter the event search menu.

ADVANCED CONFIG

Click to set CAMERA, DETECTION, ALERT, NETWORK, DISPLAY, RECORD, DEVICES, DCCS, IVS & NOTIFY.

SCHEDULE SETTINGS

Click to set record timer, detection timer, and alarm timer.

QUICK START GENERAL

CHANNEL TITLE – EVENT STATUS – DATE DISPLAY – BUTTON CONTROL DISPLAY – MOUSE SENSITIVITY– RECORD CONFIG

TIME SETUP

DATE – TIME – NTP SERVER – FORMAT – SYNC PERIOD – GMT

SYSTEM

ACCOUNT

TOOLS

LANGUAGE – UPGRADE – NETWORK UPGRADE – BACKUP CONFIG – RESTORE CONFIG

SYSTEM INFO

BAUD RATE – HOST ID – R.E.T.R. – AUTO KEY LOCK(S) – CLEAR HDD – RESET DEFAULT – REMOTE CONTROL ID – SERIAL TYPE – VIDEO FORMAT – VERSION

BACKUP DATA (USB)

BACKUP LOG (USB)

EVENT INFORMATION

QUICK SEARCH

EVENT SEARCH

HDD INFO

EVENT LOG

ADVANCED CONFIG

CAMERA

BRIGHTNESS – CONTRAST – SATURATION – HUE – COV. – REC – CHANNEL TITLE

DETECTION

LS – SS – TS – MOTION – ALARM – AREA

ALERT

EXT. ALERT – INT. BUZZER – KEY BUZZER – VLOSS BUZZER – MOTION BUZZER – ALARM BUZZER – HDD BUZZER – ALARM DURATION (SEC) – HDD NEARLY FULL (GB)

NETWORK

WAN – FTP – E-MAIL – DDNS

DISPLAY

FULL SCREEN DURATION – QUAD SCREEN DURATION – CALL SCREEN DURATION – DISPLAY COVERT – HDD DISPLAY MODE – DISPLAY OUTPUT – HDD OVERHEAT ALERT (°C)

RECORD

MANUAL RECORD – EVENT RECORD – TIMER RECORD – PREALARM RECORD – OVERWRITE – EVENT RECORD ALL CH – KEEP DATA LIMIT (DAYS) – RECORD CONFIG

DEVICES

DCCS

IVS

CAMERA – IVS MODE – DISPLAY LINE – SENSITIVITY – RESET COUNT – VIRTUAL FENCE AREA – SCENE CHANGE – SCENE CHANGE LEVEL

NOTIFY

PUSH VIDEO – PUSH MESSAGE – MESSAGE MAIL – VIDEO MAIL

SCHEDULE SETTINGS

RECORD

DETECTION

ALARM

6.4 Main Menu

Main Menu Structure

V. 01 – 28/03/2013 7 ©Velleman nv

DVR16H2

7. Hardware overview

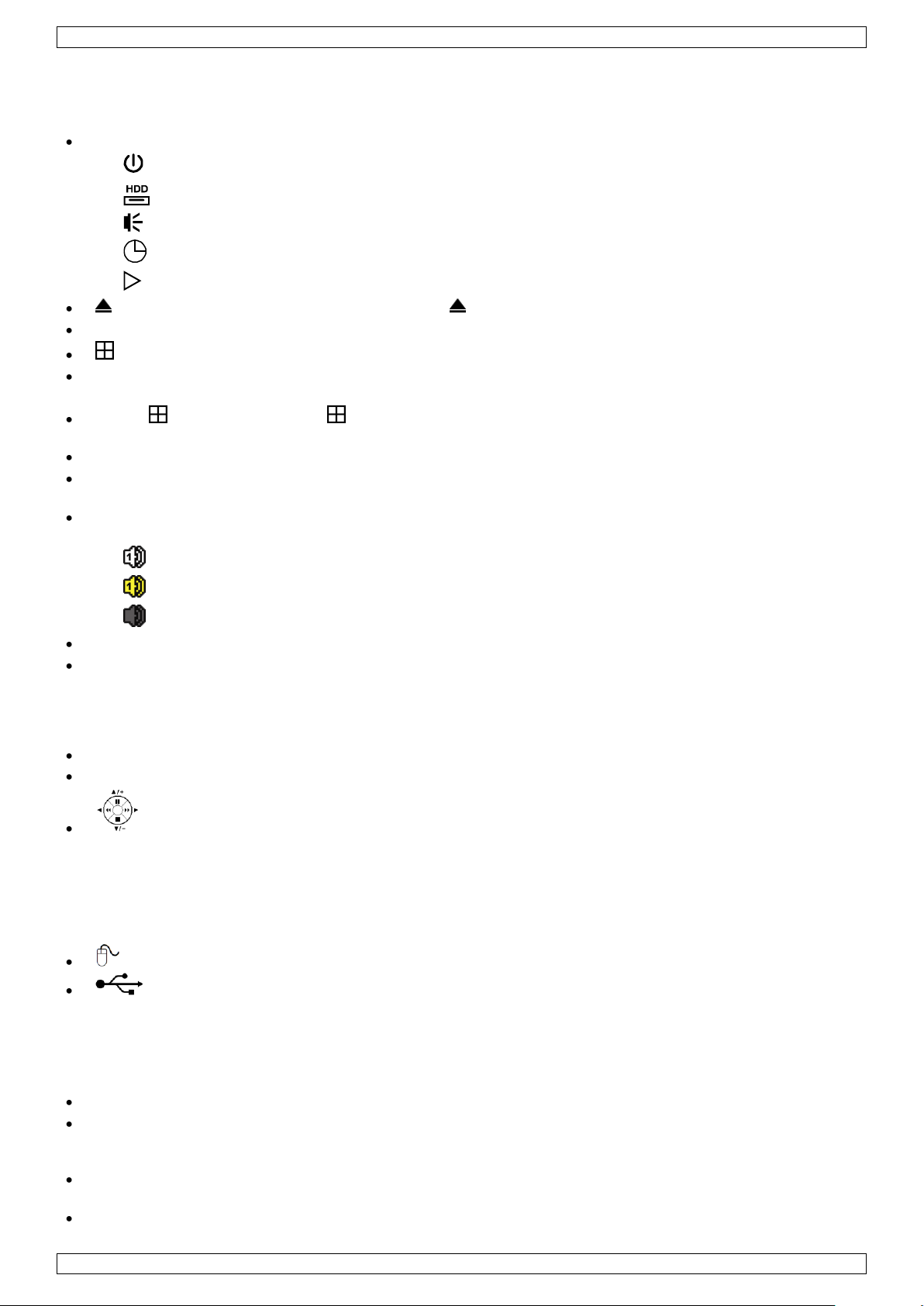

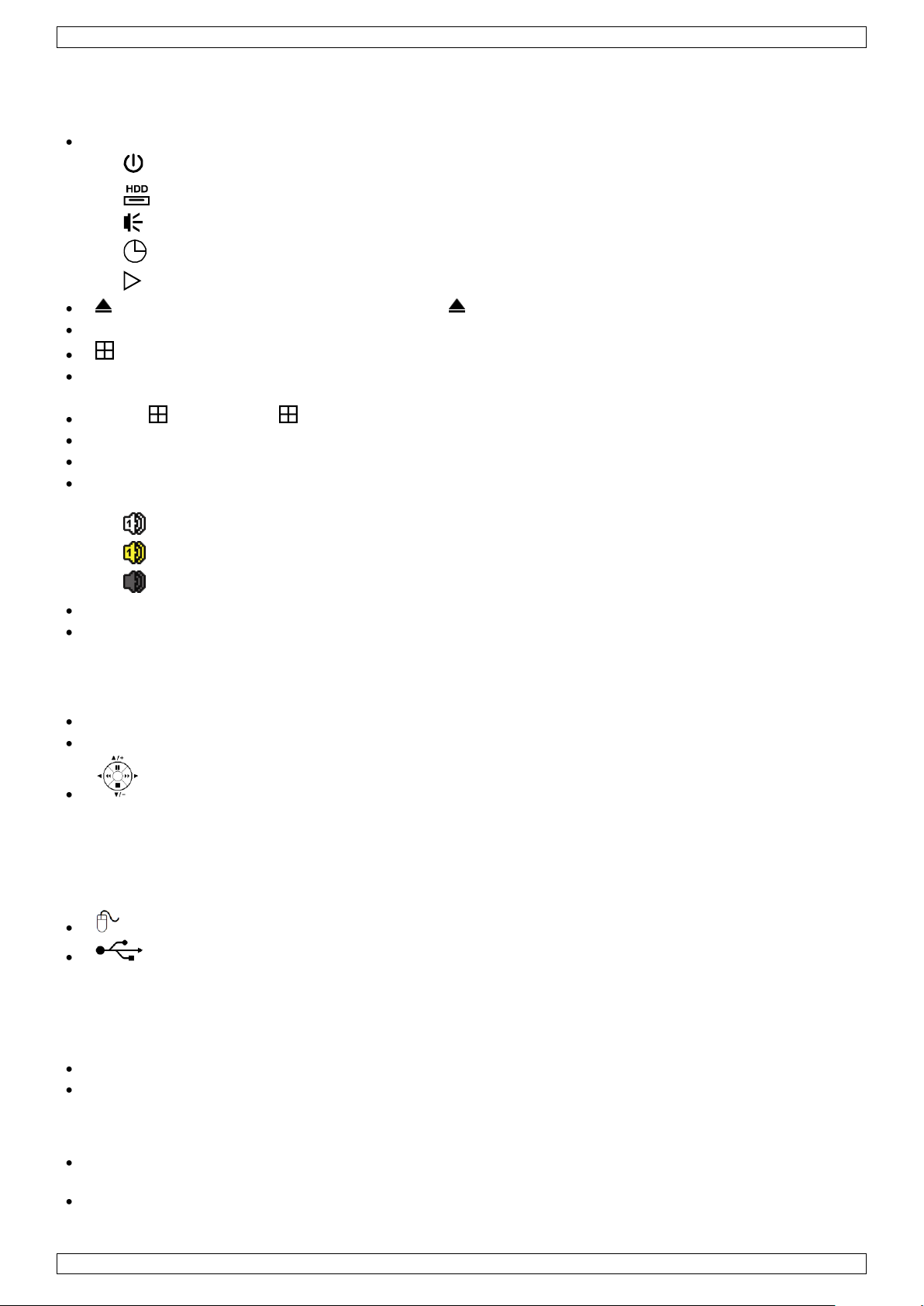

7.1 Front Panel

LED indicators

o : DVR is powered on.

o : HDD is reading or recording.

o : An alarm is triggered.

o : Timer recording is on.

o : DVR is in playback mode.

: For models with a DVD writer, press to open or close it. 1-16: Press the channel number buttons to select the channel to display.

: Press to show the 4-channel display mode. SEQ: Press to show all screens sequentially in full screen mode. Press again to quit.

P.T.Z. ( + SEQ): Press + SEQ at the same time to enter or exit the PTZ control mode. SLOW: In playback mode, press to play the recorded file slowly. ZOOM: Press to enlarge the image of the selected channel (in FRAME or FIELD recording mode). AUDIO (SLOW + ZOOM): Press SLOW + ZOOM at the same time to select live or playback audio from audio

channel 1-4.

o : live audio from audio channel 1-4 (indicated in white)

o : playback audio from audio channel 1-4 (indicated in yellow)

o : audio channel unselected.

PLAY: Press to playback the latest recorded data. LIST (Event List Search): Press to quickly search the recorded files by event lists: RECORD / MOTION /

ALARM / TIME / HUMAN DETECTION / IVS / STATISTIC, or select FULL to show all the event logs.

To quickly search the time you want, select QUICK SEARCH. For more details, refer to the full user manual.

MENU: Press MENU to enter the main menu. ENTER: Press ENTER to confirm the setting.

: Press ▲ / ▼ / ◄ / ► to move up / down / left / right.

In playback mode:

o Press  to pause playback.

o Press  to stop playback.

o Press  to fast forward.

o Press  to fast rewind.

: USB port to connect a USB mouse for mouse control : USB port to connect a USB flash drive for video backup.

Note: Do not connect two USB mice or two USB flash drives simultaneously.

Note: For a list of compatible USB flash drives, please refer to the appendices in the full user manual.

7.2 Rear Panel

LOOP (1-16): video loop output. INPUT (1-16): Connect to the video connector of a camera.

Note: The DVR will automatically detect the video system of the camera; make sure that the cameras are

properly connected to the DVR and powered on before the DVR is turned on.

75Ω / HI-IMPEDANCE (1-8 and 9-16): If you are using the loop function, set the switch to HI-IMPEDANCE;

otherwise, set to 75Ω.

CALL: Connect to a monitor specific for sequence display. AUDIO IN (1-4): Connect to the audio connector of a camera if the camera supports audio recording.

Note: To make a video backup with audio, make sure the camera which supports the audio function is

connected to the video-in channel and audio-in channel. For example, the audio data from audio channel 1

will be recorded with the video data from video channel 1. For 16-channel models, audio channels 1-4

correspond to video channels 1-4.

AUDIO OUT (1-2): Mono audio output to connect to a speaker.

V. 01 – 28/03/2013 8 ©Velleman nv

DVR16H2

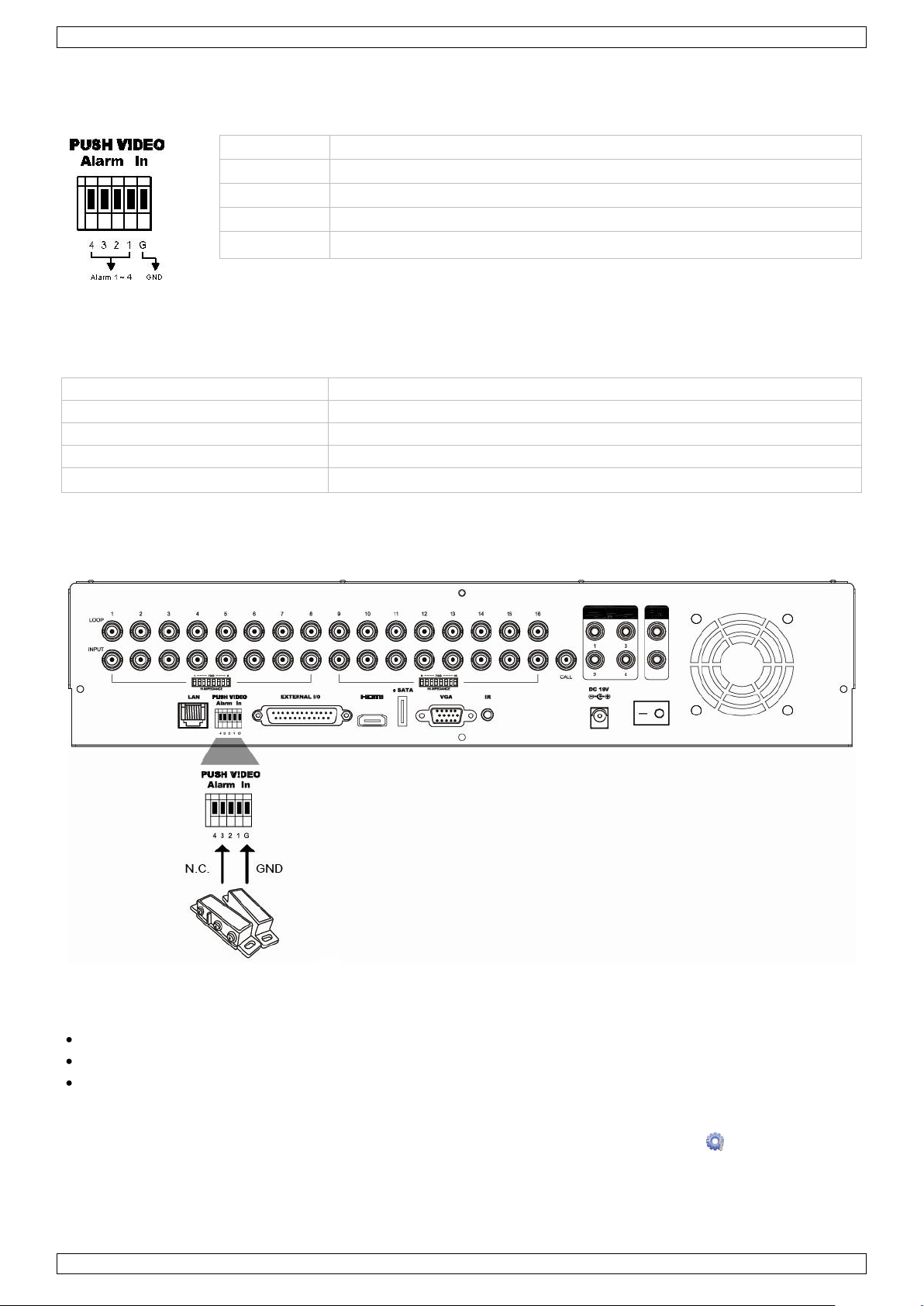

LAN: Connect to internet by LAN cable. PUSH VIDEO Alarm In: Connect up to 4 alarm devices for event notifications to your smart phone (push

video). The alarm inputs 1-4 correspond with the video inputs 1-4.

EXTERNAL I/O: This port is used to connect external devices (such as speed dome cameras, external

alarms, etc).

HDMI: Connect to the HDMI port of a monitor that supports HDMI video output.

Note: You can use the HDMI and VGA output ports simultaneously for dual video output.

eSATA: Connect to a storage device that supports the eSATA interface. For example, an external hard disk

or a disk array.

Note: Make sure that the disk array supports Linux® to ensure proper functioning.

VGA: Connect to the VGA port of a monitor that supports HDMI video output.

Note: You can use the HDMI and VGA output ports simultaneously for dual video output.

IR: Connect the IR receiver extension line for remote control. DC 19V: Connect to the supplied adapter.

: power switch. Switch to | to turn on the power, to  to turn off the power.

8. Connection and Setup

8.1 Connecting a Monitor and Camera

1. Obtain a suitable monitor (not included) and connect it to the HDMI video output port on the back of

the DVR.

2. Obtain at least one suitable camera (not included). Each camera needs its own power supply.

3. Connect the video output of the camera to a video input at the back of the DVR (INPUT 1-16). The numbers

next to the input connectors represent the channel number. Connector type is BNC.

4. Power on the camera(s).

8.2 Switching On

Caution:

Before the DVR is powered on, make sure that (1) the cameras are connected and powered on for the

detection of the camera video system to be correct, and (2) an HDMI monitor is connected to the DVR for

correct video output detection.

This device should be operated only with the type of power source indicated on the manufacturer‟s label.

Use only the included adapter. To switch on the DVR:

1. Plug the DC output connector of the included power adapter into the power input (DC 19V) at the back of

the DVR.

2. Plug the included power cable into the adapter input connector and plug the other end into the mains.

3. Switch on the DVR with the power switch on the back of the device. The power LED lights on the front of

the DVR. Note: To ensure that your DVR works constantly and properly, it is recommended to use an UPS

(Uninterruptible Power Supply, not incl.), for continuous operation.

8.3 Date and Time Setting

Before operating your DVR, please set the date and time on your DVR first. Note: DO NOT change the date or time of your DVR after the recording function is activated. Otherwise, the

recorded data will be disordered and you will not be able to find the recorded file from backup by time search. If users change the date or time accidentally when the recording function is activated, it is recommended to clear all HDD data, and start recording again.

Note: When using the DVR for the first time, leave it powered on for at least 48 hours continuously after the date and time is set correctly. It prevents DVR time from resetting if the DVR power is disconnected. If the DVR time resets after power disconnection (for example caused by a power outage), the internal battery may run down. In that case, you have to replace the internal battery. Please refer to the appendices in the full user manual for more information.

1. Right-click to enter the DVR password with the password keypad. The default administrator password

is 0000.

The status will change from (key lock) to (unlock).

2. Right-click to show the main menu, and select (QUICK START) > TIME SETUP to set the date and time.

V. 01 – 28/03/2013 9 ©Velleman nv

DVR16H2

QUICK START

GENERAL

DATE

2009 / NOV / 17

TIME SETUP

TIME

15 : 35 : 53

EXIT

SYSTEM

ACCOUNT

BAUD RATE

2400

TOOLS

HOST ID

000

SYSTEM INFO

R.E.T.R

BACKUP DATA (USB)

AUTO KEY LOCK(S)

NEVER

BACKUP LOG (USB)

CLEAR HDD

HDD-0

RESET DEFAULT

SUBMIT

REMOTE CONTROL ID

000

SERIAL TYPE

RS485

VIDEO FORMAT

NTSC

VERSION

1019-1008-1010-1010

EXIT

SYSTEM

ACCOUNT

USERLIST

TOOLS

USER NAME

LEVEL

SYSTEM INFO

admin

SUPERVISOR

BACKUP DATA (USB)

power

POWER USER

BACKUP LOG (USB)

normal

NORMAL

guest

GUEST

EXIT

ADD

EDIT

DEL

8.4 Clearing the Hard Disk

It is recommended to clear all data in the hard disk when using this DVR for the first time to ensure the recorded data are not mixed with other data previously saved in the same hard disk.

1. Right-click to show the main menu, and select (SYSTEM) > SYSTEM INFO > CLEAR HDD.

2. The DVR will reboot when HDD data are cleared. Please refer to the full user manual for more information.

8.5 Password Setting

1. Right-click to show the main menu, and select (SYSTEM) > ACCOUNT to change the default password of

SUPERVISOR.

2. There are four user levels for different access privileges: SUPERVISOR, POWER USER, NORMAL, and

GUEST. For details, please refer to User Creation further in this manual.

V. 01 – 28/03/2013 10 ©Velleman nv

DVR16H2

SYSTEM

ACCOUNT

USERLIST

TOOLS

USER NAME

LEVEL

SYSTEM INFO

admin

SUPERVISOR

BACKUP DATA (USB)

power

POWER USER

BACKUP LOG (USB)

normal

NORMAL

guest

GUEST

EXIT

ADD

EDIT

DEL

Function

User level

SUPERVISOR

POWER USER

NORMAL

GUEST

DVR status

Key lock/unlock

yes

Channel status

Live audio on/off

yes

Playback audio on/off

yes

Original size / fit to screen

yes

PTZ control

yes

Quick menu bar

Channel selection

yes

Playback

yes

Digital zoom

yes

Power

yes

Main menu

Quick start

yes

System

yes

Event information

yes

Advanced config.

yes

Schedule setting

yes

9. Basic Operation

9.1 Key Lock / Unlock

To lock or unlock the operation, click (key lock) or (unlock) in the DVR status bar to change the status. When you unlock the operation, you have to enter a user name and password. The default user name and

password are both admin. These credentials give you access with the highest user level. For more information, refer to User Creation further in this manual.

9.2 User Creation

Note: This function is only available for SUPERVISOR users.

To create a new user account, select (SYSTEM) > ACCOUNT. The list of users appears on the display.

The access rights for the different user levels are described below:

V. 01 – 28/03/2013 11 ©Velleman nv

DVR16H2

Function

User level

SUPERVISOR

POWER USER

NORMAL

GUEST

Playback control

Fast forward

yes

Fast rewind

yes

Play/pause

yes

Stop

yes

Slow playback

yes

Previous/next hour

yes

Quick search

yes

progress bar

control bar

event search

information bar

Fast forward

Increase the speed for fast forward. Click once to get 4x speed forward, click twice to get 8x speed, etc. Maximum speed is 32x.

Fast rewind

Increase the speed for fast rewind. Click once to get 4x speed rewind, click twice to get 8x speed, etc. Maximum speed is 32x.

Play/pause

Click to play the latest recorded video clip immediately, click again to pause. In the pause mode, click once to get one frame forward, and click to get one

frame rewind.

Stop

Click to stop the video playback.

Slow playback

Click once to get 1/4x speed playback, and click twice to get 1/8x speed playback.

Previous / next hour

Click to jump to the next/previous time interval in an hour, for example, 11:00 - 12:00 or 14:00 - 15:00, and start playing the earliest event video clip recorded during this whole hour.

Repeat

Click to set point A and point B in a video clip, and the system will play only the specified range in that clip.

Backup

Click to open the backup menu for video backup.

9.3 Playback

Note: This function is not available for GUEST users.

Click on the quick menu bar to display the playback control panel, and click to play the latest recorded video clip, or click to enter the search list.

Refer to the image below:

Note: There must be at least 8192 images of recorded data for playback to work properly. If not, the device will stop playback. For example, if the IPS is set to 30, the recording time should be at least 273 seconds (8192 images / 30 IPS) for the playback to work properly.

Note: During playback, the image size of the recording (FRAME , FIELD , or CIF ) will be shown on the screen.

Playback Control

Event Search

Click to quickly search the recorded files by event lists: RECORD / MOTION / ALARM / TIME / HUMAN

DETECTION / IVS / STATISTIC, or select FULL to show all the event logs.

To quickly search the time you want, select QUICK SEARCH. For more details, refer to the full user manual.

V. 01 – 28/03/2013 12 ©Velleman nv

DVR16H2

SYSTEM

ACCOUNT

START DATE

2009/NOV/19

TOOLS

START TIME

08:30:21

SYSTEM INFO

END DATE

2009/NOV/19

BACKUP DATA (USB)

END TIME

17:59:29

BACKUP LOG (USB)

CHANNEL

3 SELECTED



 ALL

 CH1



 CH2

 CH3

 CH4

 CH5



HARD DISK

ALL HDD



BACKUP

SUBMIT

REQUIRE SIZE: 554MB

SUBMIT

EXIT

AVAILABLE SIZE: 3788.0 MB

Audio Playback

In playback mode, click or on the channel status bar to play or mute audio. Note: To make a video backup with audio, make sure the camera which supports the audio function is

connected to the video-in channel and audio-in channel. For example, the audio data from audio channel 1 will be recorded with the video data from video channel 1. For 16-channel models, audio channels 1-4 correspond to video channels 1-4.

9.4 Video Backup

Notes:

This function is only available for SUPERVISOR users. Before using a USB flash drive, format it to FAT32 format first. For a list of compatible USB flash drives,

please refer to the appendices in the full user manual.

For video backup, use a USB flash drive or back up your data via internet. Do not connect the HDD to your

pc directly. To back up recorded data, proceed as follows:

1. Select (SYSTEM) > BACKUP DATA (USB).

2. Fill in START DATE, START TIME, END DATE, and END TIME to define the period of time for the video data

that you want to back up.

3. Select the video channel(s) that you want to back up.

4. In REQUIRED SIZE, select SUBMIT to calculate the file size of the data selected for backup.

5. In BACKUP, select SUBMIT to start backing up to your USB flash drive.

6. Wait until the “backup successful” message appears.

9.5 Digital Zoom

1. Switch to the channel you want to zoom in on, and move the cursor to the left side of the screen to display

the quick start bar.

2. Click to enter zoom mode.

V. 01 – 28/03/2013 13 ©Velleman nv

DVR16H2

Alarm

Corresponding video channel

Alarm 1

CH1

Alarm 2

CH2

Alarm 3

CH3

Alarm 4

CH4

Corresponding video channel

Pin 2

CH1

Pin 15

CH2

Pin 3

CH3

Pin 16

CH4

3. In zoom mode, click and drag the red frame at the bottom left of the screen to move to the area you want

to see.

4. To exit, right-click anywhere on the screen. Note: You need to exit the zoom mode before you can use other DVR functions.

10. Push Video Configuration

10.1 Pin Connection

This DVR can send notifications to your mobile devices, such as iPhone, iPad, and Android mobile devices, if an an alarm event occurs (push video). However, only certain alarm-in pins support this function.

There are several methods to connect alarm sensors for push video:

via the push video alarm-in terminal via the external I/O port.

Push Video Alarm-In Terminal

A push video alarm-in terminal is provided on the DVR rear panel. Refer to the table below for the pin connections that support push video and their corresponding video channels.

External I/O port

Refer to the table below for the pin connections that support push video and their corresponding video channels.

V. 01 – 28/03/2013 14 ©Velleman nv

DVR16H2

Careful! You have to select the opposite type for push video to work correctly.

If your alarm sensor is N.C. (normal closed, alarm goes off when the contact opens), then select

ALARM N.O.

If your alarm sensor is N.O. (normal open, alarm goes off when the contact closes), then select

ALARM N.C.

ADVANCED CONFIG

CAMERA

PUSH VIDEO

PUSH MESSAGE

MESSAGE MAIL

VIDEO MAIL

DETECTION

GUARD

ALERT

CH01

ALARM OFF / INTERNAL ALARM



CH1

NETWORK

CH02

ALARM OFF



CH2

DISPLAY

CH03

ALARM N.O.



office

RECORD

CH04

ALARM OFF



CH4

DEVICES

DCCS

IVS

NOTIFY

EXIT

Alarm sensor connection

Connect the alarm sensor, such as magnetic contacts, to the push video alarm-in terminal or I/O pins that support push video on the DVR rear panel.

10.2 Configuration

Before configuring push video, make sure that:

The DVR system is set up as described in Connection and Setup. The DVR is connected to internet. You have installed the EagleEyes app on your iPhone, iPad, or Android mobile devices.

For details, please refer to Mobile Surveillance via EagleEyes. To configure push video:

1. Right-click to show the main menu and select (ADVANCED CONFIG) > NOTIFY.

2. Set GUARD to ON.

3. Configure your alarm sensor type (normal open or normal closed).

V. 01 – 28/03/2013 15 ©Velleman nv

DVR16H2

6. Trigger the input alarm.

7. Receive an event notification and see video.

4. Open EagleEyes and add this DVR to the EagleEyes address book.

Note: For more information on EagleEyes operation, please visit www.eagleeyescctv.com.

5. Enable push video.

11. Mobile Surveillance via EagleEyes

EagleEyes is a powerful mobile surveillance program developed by AV TECH Corporation. Note: For more operations details about EagleEyes, visit http://www.eagleeyescctv.com.

For any comment or question about this program, contact Velleman. Visit www.velleman.eu for contact details.

11.1 Prerequisite

Before installing EagleEyes on your mobile phone for remote surveillance, make sure you have checked the following:

Your mobile platform is iPhone, iPad, BlackBerry, or Android. You have subscribed to mobile internet services on your phone; the service is available for use on your

phone.

Note: You may be charged for internet access via wireless or 3G networks. For the internet access rates,

contact your local network operator or service provider.

You have noted down the IP address, port number, user name, and password used to access your network

camera via internet.

11.2 Downloading EagleEyes

1. Connect to www.eagleeyescctv.com from your mobile device.

Note: Do not download EagleEyes from your computer.

2. Select Products > Software > Mobile app to access the EagleEyes introduction page.

3. Select your platform (iOS, BlackBerry, or Android) and download the program you need.

Note: This DVR is compatible only with iPhone, iPad, BlackBerry, and Android mobile devices.

4. Follow the on-screen instructions for downloading.

When the download is completed, EagleEyes is installed automatically on your mobile device.

Note: For more information about the configuration of this program, read the related instructions on the

download page.

12. Setting Up Push Video

This DVR series supports instant event notifications to your iPhone, iPad, or Android mobile device with EagleEyes installed. When a human is detected by a human detection camera or the external alarm device, the DVR will immediately receive alarm signals and send them to your mobile device.

V. 01 – 28/03/2013 16 ©Velleman nv

DVR16H2

12.1 Prerequisite

Before setting up push video, make sure you have checked the following:

You have an iPhone, iPad, or Android mobile device with EagleEyes installed. For more details, see

Downloading EagleEyes.

A human detection camera is connected to CH1, or an external alarm device is connected to the push video

alarm-in terminal on the rear panel. To record alarm occurrences, make sure you also have a camera

connected. Refer to Push Video Configuration for details on video channels and alarm pins.

The event record function of your DVR is enabled. The motion detection function of your DVR is enabled. Your DVR is connected to internet. For details, refer to

http://www.surveillance-download.com/user/CMS.pdf.

12.2 Enabling Push Video

From iPhone or iPad

1. In the iPhone/iPad main menu, select Settings > Notifications.

2. Select EagleEyes and make sure Notification Center is set to ON.

3. Open EagleEyes and switch the Push Video button to ON. You will receive a message that push notification

(push video) is enabled.

4. Return to the main menu of your iPhone/iPad.

You will receive event notifications when there is a human detection or an alarm event. Select Launch to

play the recorded clip immediately.

V. 01 – 28/03/2013 17 ©Velleman nv

DVR16H2

ADVANCED CONFIG

CAMERA

IVS1

IVS2

IVS3

IVS4

DETECTION

CAMERA

CH3



ALERT

IVS MODE

FLOW COUNTING



NETWORK

DISPLAY LINE

OFF



DISPLAY

SENSITIVITY

RECORD

RESET COUNT

SUBMIT

DEVICES

VIRTUAL FENCE AREA

SETUP

DCCS

SCENE CHANGE

OFF



IVS

SCENE CHANGE LEVEL

MIDDLE



NOTIFY

EXIT

Mode

Description

FLOW COUNTING

A virtual detection line is set to detect the moving direction of pedestrians for flow counting.

VIRTUAL FENCE

A virtual detection line is set to detect intruders crossing the detection line, and an alarm will be triggered.

ONE WAY

A virtual detection line is set to detect intruders from the specified direction, and an alarm will be triggered.

From Android Mobile Device In the address book, switch Guard from OFF to ON.

13. Set flow counting – virtual fence – one-way pass

Note: Before using the IVS function, make sure that event recording is enabled on your DVR.

Intelligent Video Surveillance (IVS) is the advanced application for motion detection, but more precise and smarter. It can be applied to different situations with one of the following three modes: FLOW COUNTING, VIRTUAL FENCE or ONE WAY.

On the DVR, right-click to show the main menu, and select (ADVANCED CONFIG) > IVS.

CAMERA: Select the camera channel that you want to use with the IVS function. IVS MODE: Select one of the following three modes depending on your environment:

DISPLAY LINE: Select to display the detection line for IVS on the screen or not. SENSITIVITY: Set the sensitivity for IVS from 00-15. The larger the value, the more sensitive the IVS

will be.

RESET COUNT: Click SUBMIT to reset the flow counting number to 0 when the IVS mode is set to FLOW

COUNTING and activated.

V. 01 – 28/03/2013 18 ©Velleman nv

DVR16H2

People coming from the opposite direction to the arrow mark.

OUT

People coming from the same direction as the arrow mark.

VIRTUAL FENCE

An event is triggered when anyone walks across the detection line from any direction, and

is shown on the screen.

ONE WAY

An event is triggered when anyone walks across the detection line from the opposite direction of the arrow mark, and is shown on the screen.

VIRTUAL FENCE AREA: Click SETUP to draw the detection line for IVS, and set the detection direction. This

area setting is the detection base for IVS MODE.

SCENE CHANGE: Select ON to trigger a motion event when the camera is moved and the camera scene

changes. At the same time, the icon will also be shown on the screen in addition to the motion icon .

SCENE CHANGE LEVEL: Set the detection sensitivity for SCENE CHANGE to HIGH, MIDDLE or LOW.

13.1 Flow Counting

1. Go to VIRTUAL FENCE AREA to draw a detection line with your mouse, and decide the detection direction by

selecting REVERSE.

2. Finish the IVS setting and return to the live view. The IVS icon will be shown on the status bar.

3. Click it to show the flow counting panel as follows.

When anyone walks across the detection line, the system will determine his movement is in or out, and add

one count to the corresponding channel on the flow counting panel.

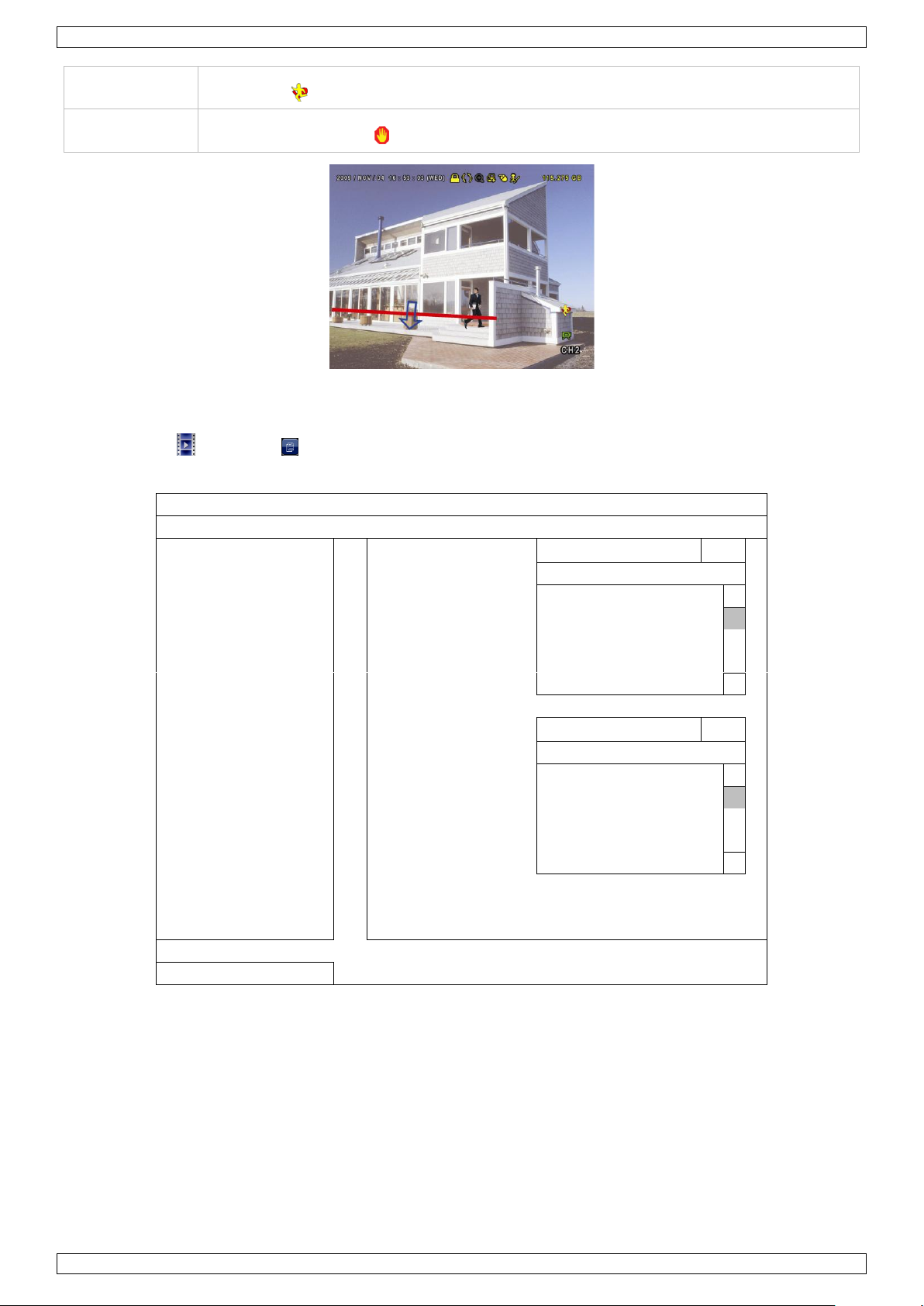

13.2 Virtual Fence / One-Way Pass

1. Go to VIRTUAL FENCE AREA to draw a detection line with your mouse, and decide the detection direction by

selecting REVERSE.

2. Finish the IVS setting and return to the live view.

When anyone walks across the detection line, the system will determine his movement is in or out.

V. 01 – 28/03/2013 19 ©Velleman nv

DVR16H2

LIST

QUICK SEARCH

CHANNEL

3 SELECTED



RECORD

 ALL MOTION

 CH1



ALARM

 CH2

TIME

 CH3

HUMAN DETECTION

 CH4

IVS  CH5



FULL

STATISTIC

EVENT TYPE

3 SELECTED



 ALL

 INFLOW



 OUTFLOW

 VIRTUAL FENCE

 ONEWAY

 MOTION



TIME

2010/MAY/17

STATISTIC

SUBMIT

EXIT

13.3 IVS Statistics

1. In the live view, move the mouse to the left to display the quick menu bar.

2. Click and then to enter the event search menu.

3. Select STATISTIC.

4. Set all the criteria you want to search, and click SUBMIT in STATISTIC to show the event statistics.

5. Click LIST or CHART to see the statistics in list or chart form.

6. To switch to the month or year view, click DAY at the bottom.

V. 01 – 28/03/2013 20 ©Velleman nv

DVR16H2

IVS STATISTIC

LIST

CHART



HOUR

COUNT

00:00 – 00:59

01:00 – 01:59

02:00 – 02:59

03:00 – 03:59

04:00 – 04:59

05:00 – 05:59

06:00 – 06:59

07:00 – 07:59

08:00 – 08:59

09:00 – 09:59



2010/MAY/17

DAY

EXIT

IVS STATISTIC

LIST

CHART



COUNT

18 12

0 1 2 3 4 5 6 7 8 9 10

HOUR



2010/MAY/17

DAY

EXIT

video format

PAL

video compression

H.264

video input

16 channels, composite video signal 1 Vpp / 75 ohm BNC

video output

HDMI (1080p) & VGA (max. 1920 x 1080 pixels)

video loop out

16 channels, composite video signal 1 Vpp / 75 ohm BNC

maximum recording rate (PAL)

frame

704 × 576 pixels @ 400 fps (PAL) adjustable recording speed

–

image quality setting

super best - best - high - normal

hard disk storage built-in SATA type

supports 2 x HDD, supported HDD capacity over 2 TB (HDD not incl.)

external eSATA

external hard disk or disk array (Linux system support)

HDD quick cleaning

quick clean up the "index system" of the recorded files. 1 TB under 2 seconds

recording mode

manual / timer / motion / alarm / remote event

refresh rate

400 IPS for PAL

List View

Chart View

14. Technical Specifications

V. 01 – 28/03/2013 21 ©Velleman nv

DVR16H2

multiplex operation

live display, record, playback, backup and network

audio I/O

4 inputs / 2 output

motion detection area

16 × 12 grids per camera for all channels

motion detection sensitivity

3 parameters with adjustable sensitivity levels pre-alarm recording

8 MB

backup device

USB 2.0 flash drive / network (for backup and firmware updates)

mobile surveillance

EagleEyes software

smart phones

push video

on iPad, iPod touch, iPhone, Android phone & tablet

remote login via all smart phone platforms (Apple, Android, BlackBerry, Nokia Symbian and Windows Mobile)

computer

CMS (Central Management System)

remote surveillance to monitor up to 20 different IP addresses (Windows & Mac OS)

web browser

Internet Explorer, Firefox, Google Chrome and Safari via Java, Quicktime or VLC plug-in

Ethernet

10/100BASE-T, supports remote control and LiveView via Ethernet

network connection

supports TCP/IP, PPPoE, DHCP and DDNS function

IR remote control

remote control DVR and PTZ (DVRRC4 incl.)

PTZ control

yes (via RS-485)

alarm I/O

16 inputs / 1 output

digital zoom

2 x (live & playback)

key lock

yes

video loss detection

yes

camera title

up to 6 characters

video adjustments

hue / colour / contrast / brightness

date display format

YY/MM/DD, DD/MM/YY, MM/DD/YY, and off

power source

19 VDC

power consumption

< 64 W

daylight saving

yes

operating temperature

10 - 40 °C

system recovery

system auto recovery after power reconnected

dimensions

432 x 90 x 326 mm

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device.

For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. Download the multilingual version of this document from www.velleman.eu.

The information in this manual is subject to change without prior notice.

All registered trademarks and trade names are properties of their respective owners and are used only for the clarification of the compatibility of our products with the products of the different manufacturers. Windows, Windows Mobile are registered trademarks of Microsoft Corporation in the United States and other countries. iPad, iPhone, iOS are trademarks of Apple Inc., registered in the U.S. and other countries. Android is a trademark of Google Inc. The Trademark BlackBerry® is owned by Research In Motion Limited and is registered in the United States and may be pending or registered in other countries. Velleman NV is not endorsed, sponsored, affiliated with or otherwise authorized by Research In Motion Limited. Symbian is a registered trademark of Symbian Software Ltd, Symbian Ltd. Linux® is the registered trademark of Linus Torvalds in the U.S. and other countries.

manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

DVR16H2

OPGELET

ELEKTROCUTIEGEVAAR

OPGELET:

Stel het toestel niet bloot aan regen of vocht, om het risico op elektrische schokken te voorkomen. Gebruik het toestel enkel met de voedingsspanning zoals vermeld op het toestel. Het bedrijf is niet aansprakelijk voor schade bij verkeerd gebruik van dit toestel.

De bliksemschicht met pijlpunt in een driehoek waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het systeem, die zo hoog kan zijn dat er een risico van elektrische schokken bestaat.

Het uitroepteken in een driehoek, als afgebeeld op het systeem, is bedoeld om de gebruiker attent te maken op belangrijke bedienings- en onderhoudsinstructies in deze gebruikershandleiding.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektroschokken te vermijden. Laat het onderhoud van het toestel over aan een geschoolde vakman.

Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u het niet gebruikt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

De behuizing mag NOOIT gedemonteerd of geopend worden tenzij anders vermeld in deze handleiding. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Voor onderhoud en/of reserveonderdelen, contacteer uw dealer.

Dit toestel valt onder beschermingsklasse I (voorzien van een beschermende aarding ingebouwd in het stopcontact). De stekker mag enkel aangesloten worden op een stopcontact met aarde. Bij onderbreking van de beschermende geleider, aan de binnenzijde of aan de buitenzijde van het toestel, kan gebruik het toestel gevaarlijk maken. Opzettelijke onderbreking is verboden.

KORTE HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

OPMERKING: Dit document is een Beknopte installatiehandleiding. Voor meer informatie, raadpleeg de volledige handleiding die beschikbaar is op de meegeleverde cd-rom. Indien nodig, download de meertalige versie van dit document via www.velleman.eu.

Digitale, Full-Frame 16-kanaals H.264 realtime-videorecorder. Dit betekent dat elk kanaal 25 beelden per seconde kan opnemen in frame of D1-resolutie. Deze DVR ondersteunt niet alleen D1, maar ook de nieuwste 960H-opname met 960 x 576 pixels. De 960H-opname zorgt voor een beter videobeeld wanneer u onze 960Hcamera's (700TVL) gebruikt.

Back-up via USB en netwerk, opname via bewegingswaarneming, timer en alarm. IVS-functie met mensenstroomtelling, virtuele muur en registratie eenrichtingsverkeer. Bediening op afstand van de PTZcamera. Compatibel met SATA harde schijf en eSATA-aansluiting voor externe harde schijf. Dubbele HD videouitgang voor zowel VGA als 1080P HDMI. Aansturing via IR-afstandsbediening en USB-muis.

Geavanceerde mobiele bewaking via gratis EagleEyes-software. Compatibel met iPad, iPhone, Android, BlackBerry, Windows Mobile, en Symbian.

Met push video-functie voor iPad, iPhone, Android, en tablet-pc. De DVR stuurt onmiddellijk videobeelden van kanaal 1 naar het geactiveerde mobiele toestel bij het waarnemen

van een event.

2. Veiligheidsinstructies

DVR16H2

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en

opspattende vloeistoffen. Plaats geen objecten gevuld met vloeistof op of naast het toestel.

Bescherm dit toestel tegen stof en extreme temperaturen. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 1" (± 2,5 cm) tussen het toestel en elk ander object.

Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan de uitgebreide handleiding (zie meegeleverde cd-rom).

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de

gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw

dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee

houden.

Bewaar deze handleiding voor verdere raadpleging. Installeer en gebruik deze camera NIET voor illegale praktijken en respecteer ieders privacy.

4. Eigenschappen

H.264 real-time compressieformaat opname in hoge resolutie:

o Full-Frame: 704 x 576 pixels

o 960H: 960 x 576 pixels met 700TVL-camera's: CAMCOLBUL28, CAMCOLD23, CAMCOLD24

multiplex-functies: live weergave, opname, playback, back-up en bediening via netwerk back-upfunctie: ondersteunt back-up via USB 2.0 flash drive en netwerk bewaking op afstand via iPad, iPhone, BlackBerry, Windows Mobile, Symbian en Android-software intelligente opname door bewegingswaarneming:

o geavanceerde bewegingswaarneming

o opname door bewegingswaarneming met geprogrammeerde starttijd (3 instelbare parameters)

Intelligente videoanalyse:

o virtuele muur: waarneming van alle indringers die de virtuele muur overschrijden

o mensenstroom: de virtuele muur bepaalt de richting van de mensenstroom

automatische geïntegreerde dynamische domeinnaamservice (DDNS): gratis dienst automatisch systeemherstel na stroomonderbreking ondersteunt de zomer- / wintertijd-functie opnamemodi: manueel / timer / beweging / alarm meertalige OSD: Engels, Frans, Nederlands, Duits, Portugees, Spaans, Tsjechisch, Hongaars, Grieks,

Chinees en Vietnamees

gebruikershandleiding: enkel beschikbaar in het Engels beknopte handleiding: Engels, Nederlands, Frans, Spaans, Duits optionele harde schijven (niet meegeleverd.): HD500GB/S, HD1TB/S & HD2TB/S IR-afstandsbediening: DVRRC4 (meegelev.) optioneel scherm (niet meegelev.): MONSCA7, MONSCA5 & MONSCA4 optionele router (niet meegelev.): EM4542, EM4553, EM4570.

5. De hard disk drive (HDD) installeren

Zorg ervoor dat de harde schijf geïnstalleerd is en sluit minstens één HDMI-monitor en een camera aan, voordat u de DVR inschakelt. De DVR herkent het videosysteem van de aangesloten camera's (NTSC/PAL) automatisch. Om een goede systeemdetectie te garanderen; controleer eerst of de camera's verbonden zijn met de DVR en een voedingsbron voordat u de DVR inschakelt.

DVR16H2

1. systeemtijd

2. DVR-statusbalk

3. beschikbare schijfruimte

4. kanaalstatusbalk

vergrendeling actief

vergrendeling inactief

functie 'overschrijven' is ingeschakeld

functie 'overschrijven' is uitgeschakeld

niet met internet verbonden

met internet verbonden

Opmerkingen:

Het is niet aanbevolen om een groene (ecologische) harde schijf te gebruiken in dit toestel. Raadpleeg de

bijlagen in de uitgebreide handleiding voor de lijst met compatibele harde schijven.

Na het inschakelen van de DVR is het aan te raden om alle gegevens te verwijderen van een nieuwe harde

schijf en om de datum en de tijd correct in te stellen om verwarring bij het zoeken van bestanden te

vermijden. Voor meer informatie over het verwijderen van alle gegevens, zie De harde schijf wissen. Raadpleeg de afbeeldingen op pagina 2 van deze handleiding. Er zijn 2 montagebeugels voorzien.

1. Schroef het bovendeksel van de DVR los en neem het weg.

2. Om een harde schijf te installeren in de eerste beugel: verwijder eerst de montagebeugel. Plaats de harde

schijf met de printplaat naar boven. Lijn de schroefgaten van de beugel uit met de schroefgaten van de

harde schijf, en bevestig de harde schijf aan de montagebeugel. Sluit de voedings- en dataconnectoren aan

op de harde schijf. Plaats de montagebeugel terug in de DVR.

3. Om een harde schijf te installeren in de tweede montagebeugel: sluit eerst de voedings- en

dataconnectoren aan op de harde schijf. Plaats de harde schijf met de printplaat naar boven. Lijn de

schroefgaten van de beugel uit met de schroefgaten van de harde schijf, en bevestig de harde schijf aan de

montagebeugel.

4. Na het plaatsen van de harde schijf, sluit het bovendeksel en schroef vast.

6. Gebruikersinterface

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

6.1 DVR-toegang

1. Sluit een USB-muis (niet meegelev.) aan op de muispoort  op het DVR-frontpaneel, en controleer of er

een muispictogram verschijnt op het scherm wat aangeeft dat de USB-muis is gedetecteerd.

2. Beweeg de muis om het wachtwoord van de DVR in te voeren met het toetsenbord. De standaard

gebruikersnaam en wachtwoord is admin.

De status wijzigt van (vergrendeld) naar (ontgrendeld). Opmerking: U kunt 4 verschillende gebruikersniveaus instellen met verschillende gebruikersrechten in het hoofdmenu (SYSTEM) > ACCOUNT. Voor meer informatie, zie verder in deze handleiding onder

Gebruikersaccounts aanmaken.

6.2 Live-weergave

DVR-status

DVR16H2

lokale verbinding

USB-muis aangesloten

USB flash drive / apparaat aangesloten

geen USB-apparaat verbonden

IVS-modus actief

timeropname actief

timeropname inactief

PTZ-modus actief

PTZ-modus inactief

sequentiemodus actief

sequentiemodus inactief

originele grootte

passend op scherm

DCCS-aansluiting geslaagd

DCCS-aansluiting mislukt

live-geluid actief

geluid inactief

geluid afspelen actief

geluid afspelen inactief

opname actief

menselijke aanwezigheid wordt gedetecteerd

beweging wordt gedetecteerd

een alarm doet zich voor

opnamemodus: Frame

opnamemodus: Field

opnamemodus: CIF

virtuele muur

'One-Way Pass'

verandering camerapositie

Snelmenu (geopend)

Klik om het kanaalkeuzevenster weer te geven en een kanaal te kiezen.

Klik om het afspeelpaneel weer te geven en klik op

om de laatste opname af te spelen of op om de

zoekfunctie in te schakelen.

Kies het gewenste kanaal en klik op om in te zoomen. Klik en sleep het rode frame (linksonder) om in te zoomen. Klik op  om opnieuw uit te zoomen.

Klik om het uitschakelmenu weer te geven en het apparaat uit te schakelen of opnieuw op te starten.

Kanaalstatus

Opname

manuele opname

Standaard is de manuele opnamefunctie ( ) ingeschakeld en de harde schijf geïnstalleerd.

opname na bewegingsdetectie

De symbolen / / / / / worden op het scherm weergegeven (afhankelijk van het event).

timeropname

Wanneer de timeropname actief is, verschijnt het symbool op het scherm.

harde schijf overschrijven

Standaard is deze functie ingeschakeld en verschijnt het symbool op het scherm.

Opmerking: Om de functie overschrijven uit te schakelen, klik met de rechtermuisknop in Live-weergave

om het hoofdmenu weer te geven. Selecteer vervolgens (ADVANCED CONFIG) > RECORD >

OVERWRITE.

6.3 Snelmenubalk

Beweeg de muispointer naar links in het scherm om het snelmenu te openen. Het menu bevat de volgende functies:

DVR16H2

Hoofdmenu

QUICK START

Klik om de statusweergave, het beeld, de datum en de tijd in te stellen.

SYSTEM

Klik om de systeemconfiguratie in te stellen.

EVENT INFORMATION

Klik om het zoekmenu voor events te activeren.

ADVANCED CONFIG

Instellingen CAMERA, DETECTION, ALERT, NETWORK, DISPLAY, RECORD, DEVICES, DCCS, IVS & NOTIFY.

SCHEDULE SETTINGS

Timerinstellingen detectie en opname.

QUICK START GENERAL

CHANNEL TITLE – EVENT STATUS – DATE DISPLAY – BUTTON CONTROL DISPLAY – MOUSE SENSITIVITY– RECORD CONFIG

TIME SETUP

DATE – TIME – NTP SERVER – FORMAT – SYNC PERIOD – GMT

SYSTEM

ACCOUNT

TOOLS

LANGUAGE – UPGRADE – NETWORK UPGRADE – BACKUP CONFIG – RESTORE CONFIG

SYSTEM INFO

BAUD RATE – HOST ID – R.E.T.R. – AUTO KEY LOCK(S) – CLEAR HDD – RESET DEFAULT – REMOTE CONTROL ID – SERIAL TYPE – VIDEO FORMAT – VERSION

BACKUP DATA (USB)

BACKUP LOG (USB)

EVENT INFORMATION

QUICK SEARCH

EVENT SEARCH

HDD INFO

EVENT LOG

ADVANCED CONFIG

CAMERA

BRIGHTNESS – CONTRAST – SATURATION – HUE – COV. – REC – CHANNEL TITLE

DETECTION

LS – SS – TS – MOTION – ALARM – AREA

ALERT

EXT. ALERT – INT. BUZZER – KEY BUZZER – VLOSS BUZZER – MOTION BUZZER – ALARM BUZZER – HDD BUZZER – ALARM DURATION (SEC) – HDD NEARLY FULL (GB)

NETWORK

WAN – FTP – E-MAIL – DDNS

DISPLAY

FULL SCREEN DURATION – QUAD SCREEN DURATION – CALL SCREEN DURATION – DISPLAY COVERT – HDD DISPLAY MODE – DISPLAY OUTPUT – HDD OVERHEAT ALERT (°C)

RECORD

MANUAL RECORD – EVENT RECORD – TIMER RECORD – PREALARM RECORD – OVERWRITE – EVENT RECORD ALL CH – KEEP DATA LIMIT (DAYS) – RECORD CONFIG

DEVICES

DCCS

IVS

CAMERA – IVS MODE – DISPLAY LINE – SENSITIVITY – RESET COUNT – VIRTUAL FENCE AREA – SCENE CHANGE – SCENE CHANGE LEVEL

NOTIFY

PUSH VIDEO – PUSH MESSAGE – MESSAGE MAIL – VIDEO MAIL

SCHEDULE SETTINGS

RECORD

DETECTION

ALARM

6.4 Hoofdmenu

Structuur hoofdmenu

DVR16H2

7. Overzicht hardware

7.1 Frontpaneel

LED-indicators

o : DVR is ingeschakeld.

o : Harde schijf wordt uitgelezen of beschreven.

o : Alarm is ingeschakeld.

o : Timeropname.

o : Data wordt weergegeven.

: Druk op om te openen/sluiten (enkel voor modellen met DVD-speler). 1-16: Druk op een cijfer om het overeenstemmende kanaal te selecteren.

: 4-kanaals weergavemodus SEQ: Sequentiële weergave van de kanalen vanaf het eerste kanaal. Druk nogmaals om de functie te

verlaten.

P.T.Z. ( + SEQ): Druk gelijktijdig op + SEQ om in PTZ-modus te gaan of te verlaten. SLOW: Langzaam afspelen. ZOOM: Het gewenste kanaal inzoomen (enkel in formaat FRAME of FIELD). AUDIO (SLOW + ZOOM): Druk op SLOW + ZOOM tegelijk om live of bestandsaudio te selecteren vanaf

audiokanaal 1- 4.

o : live audio vanaf audiokanaal 1-4 (wit)

o : Audio afspelen vanaf audiokanaal 1-4 (geel)

o : Audiokanaal uitgeschakeld.

PLAY: De laatste opname weergeven. LIST (Zoeklijst): Druk om snel te zoeken in de opgeslagen bestanden volgens event: RECORD / MOTION /

ALARM / TIME / HUMAN DETECTION / IVS / STATISTIC, of selecteer FULL om alle events weer te geven.

Selecteer QUICK SEARCH om snel naar datum te zoeken. Raadpleeg de uitgebreide handleiding voor meer

details.

MENU: Weergave hoofdmenu. ENTER: De instelling bevestigen.

: ▲ / ▼ / ◄ / ► naar boven / onder / links / rechts.

In afspeelmodus:

o  onderbreken.

o  stoppen.

o  vooruitspoelen.

o  terugspoelen.

: USB-poort voor het aansluiten van een USB-muis voor muisaansturing. : USB-poort voor het aansluiten van een USB-geheugenstick voor video-backup.

Opmerking: Sluit nooit 2 USB-muizen of 2 USB-geheugensticks gelijktijdig aan.

Opmerking: Raadpleeg de bijlagen in de uitgebreide handleiding voor de lijst met compatibele USB-

geheugensticks.

7.2 Achterpaneel

LOOP (1-16): Video Loop Out. INPUT (1-16): Aansluiting voor de camera.

Opmerking: De DVR herkent automatisch het videosysteem van de camera. Zorg ervoor dat u de camera's

correct met de DVR en de voedingsbron verbindt, voor u de DVR inschakelt.

75Ω / HI-IMPEDANCE (1-8 en 9-16): Indien u de 'loop'-functie gebruikt, zet de schakelaar op HI-

IMPEDANCE, indien niet, zet de schakelaar op 75Ω.

CALL: Aansluiting voor een Call-monitor. AUDIO IN (1-4): Ingang voor de audio-aansluiting van de camera (enkel voor camera met audio).

Opmerking: Zorg ervoor dat, indien u een video back-up met audio wenst, de camera die de audiofunctie

ondersteunt zowel op de video-ingang als audio-ingang is aangesloten. Bijvoorbeeld, de audio van

DVR16H2

audiokanaal 1 zullen opgeslagen worden met de videogegevens van videokanaal 1. Voor 16-

kanaalsmodellen, komen de audiokanalen 1-4 overeen met de videokanalen 1-4.

AUDIO OUT (1-2): Mono audio-uitgang naar luidspreker. LAN: LAN-aansluiting. PUSH VIDEO Alarm In: Sluit tot 4 alarmtoestellen aan voor het versturen van alarmmeldingen naar uw

smartphone (push video). De alarmingangen 1-4 komen overeen met de video-ingangen 1-4.

EXTERNAL I/O: Deze poort wordt gebruikt voor het aansluiten van externe toestellen zoals koepelcamera's,

externe alarmen, enz.

HDMI: Sluit aan op de HDMI-poort van een monitor met HDMI-ondersteuning.

Opmerking: U kunt de HDMI- en VGA-uitgangspoorten gelijktijdig gebruiken voor een dubbele video-

uitgang.

eSATA: Sluit aan op een opslagapparaat dat eSATA-interface ondersteunt. Bijvoorbeeld, een externe harde

schijf of een disk array.

Opmerking: Zorg ervoor dat de disk array Linux® ondersteunt voor een goede werking.

VGA: Sluit aan op de VGA-poort van een monitor met HDMI-ondersteuning.

Opmerking: U kunt de HDMI- en VGA-uitgangspoorten gelijktijdig gebruiken voor dubbele video-uitgang.

IR: Sluit de extensiekabel aan voor de IR-afstandsbediening. DC 19V: Sluit aan op de meegeleverde voedingsadapter.

: aan-uitschakelaar. Zet op | om in te schakelen of op  om uit te schakelen.

8. Aansluiting en instelling

8.1 Een monitor en camera aansluiten

1. Sluit een compatibele monitor (niet meegeleverd) aan op de HMDI-uitvoerpoort achteraan op de DVR.

2. Sluit minstens één compatibele camera aan (niet meegeleverd). Elke aangesloten camera heeft een eigen

voeding nodig.

3. Sluit de video-uitgang van de camera aan op de video-ingang achteraan de DVR (INPUT 1-16). De

nummers naast de ingangsaansluitingen duiden op het kanaalnummer. Gebruik een stekker van het type

BNC.

4. Schakel de camera('s) in.

8.2 Inschakelen

Opgelet:

Alvorens de DVR in te schakelen, zorg ervoor dat (1) de camera's en voedingsbron aangesloten zijn, en dat

een HDMI-monitor op de DVR aangesloten is.

Gebruik dit toestel enkel met een compatibele voedingsbron (zie label). Gebruik enkel de meegeleverde

voedingsadapter. De DVR inschakelen:

1. Steek de DC-stekker van de voedingsadapter in de 19 VDC-ingang achteraan de DVR.

2. Koppel de meegeleverde voedingskabel aan op de ingangsaansluiting van de adapter en koppel het andere

uiteinde aan het lichtnet.

3. Schakel de DVR in met de voedingsschakelaar achteraan het toestel. De voedingsled op het frontpaneel

licht op. Opmerking: Om er zeker van te zijn dat uw DVR constant en correct functioneert, is het aan te raden om een

noodstroomvoeding (UPS ,niet meegelev.) te gebruiken, voor een constante werking.

8.3 Datum en tijd instellen

Stel voor het gebruik van de DVR, de datum en tijd in. Opmerking: Verander NOOIT de datum en tijd na het starten van de opnamefunctie, om verwarring bij het

zoeken naar data te vermijden. Bij onopzettelijke wijziging is het aan te raden om alle gegevens te verwijderen en de opnames te herbeginnen.

Opmerking: Bij het eerste gebruik laat u de DVR, na datum- en tijdinstelling, best gedurende 48 uur ingeschakeld. Zo wordt de DVR-tijdinstelling niet gewist bij het ontkoppelen van de DVR. Wanneer de tijdinstelling gewist wordt na het ontkoppelen van de voeding (bijvoorbeeld door stroomuitval), dan raakt de interne batterij leeg. In dit geval, vervang de interne batterij. Voor meer informatie, raadpleeg de bijlagen in de uitgebreide handleiding.

1. Klik met de rechtermuisknop op het wachtwoord van de DVR in te voeren. Het standaard wachtwoord is

0000.

De status wordt gewijzigd van (vergrendeld) naar (ontgrendeld).

DVR16H2

QUICK START

GENERAL

DATE

2009 / NOV / 17

TIME SETUP

TIME

15 : 35 : 53

EXIT

SYSTEM

ACCOUNT

BAUD RATE

2400

TOOLS

HOST ID

000

SYSTEM INFO

R.E.T.R

BACKUP DATA (USB)

AUTO KEY LOCK(S)

NEVER

BACKUP LOG (USB)

CLEAR HDD

HDD-0

RESET DEFAULT

SUBMIT

REMOTE CONTROL ID

000

SERIAL TYPE

RS485

VIDEO FORMAT

NTSC

VERSION

1019-1008-1010-1010

EXIT

2. Klik met de rechtermuisknop om het hoofdmenu weer te geven. Selecteer (QUICK START) > TIME

SETUP om de datum en de tijd in te stellen.

8.4 De harde schijf wissen

Wis alle data van de harde schijf als u de DVR voor de eerste keer gebruikt, zodat de nieuwe opnames niet met oudere data verwisseld kunnen worden.

1. Klik met de rechtermuisknop om het hoofdmenu weer te geven, en selecteer (SYSTEM) > SYSTEM INFO

> CLEAR HDD.

2. De DVR start na het wissen van de harde schijf opnieuw op. Voor meer informatie, raadpleeg de uitgebreide

handleiding.

8.5 Het wachtwoord instellen

1. Klik met de rechtermuisknop om het hoofdmenu weer te geven, en selecteer (SYSTEM) > ACCOUNT om

het standaard wachtwoord te veranderen voor SUPERVISOR.

2. Er zijn vier gebruikersniveaus: SUPERVISOR, POWER USER, NORMAL, en GUEST. Voor meer informatie, zie

verder in deze handleiding onder Gebruikersaccounts aanmaken .

+ 98 hidden pages
