Инструкция

Штекерный разъем DIN 43650

для сигнализаторов уровня

Содержание

1 В целях безопасности

1.1 Надлежащее

применение . . . . . . . . . . . . . . .

3

1.2 Общие указания по безопасности . . . . . . . . .

3

1.3 Указания по безопасности для зон E x . . . . . .

3

2 Подключение к источнику питания

2.1 Схема подключения. . . . . . . . . . . . . . . . . . . .

4

3 Приложение

3.1 Технические данные . . . . . . . . . . . . . . . . . . .

5

2 Штекерный разъем DIN 43650 - для сигнализаторов уровня

Содержание

30380-RU-070423

1 В целях безопасности

1.1 Надлежащее применение

Штекерный

разъем является принадлежностью
сигнализатора уровня и предназначен для подключения
сигнализатора к источнику питания или устройству
формирования сигнала.

1.2 Общие указания по безопасности

Необходимо соблюдать указания по безопасности,
имеющиеся в руководстве по эксплуатации
соответствующего датчика.

1.3 Указания по безопасности для зон Ex

Для применения во взрывоопасных зонах следует
соблюдать соответствующие требования и разрешения, а
также учитывать соответствующие рекомендации
данного руководства по эксплуатации.

Применение штекерного разъема с устройствами в
исполнении Exd или StEx не допускается.

Штекерный разъем DIN 43650 - для сигнализаторов уровня 3

В целях безопасности

30380-RU-070423

2 Подключение к источнику питания

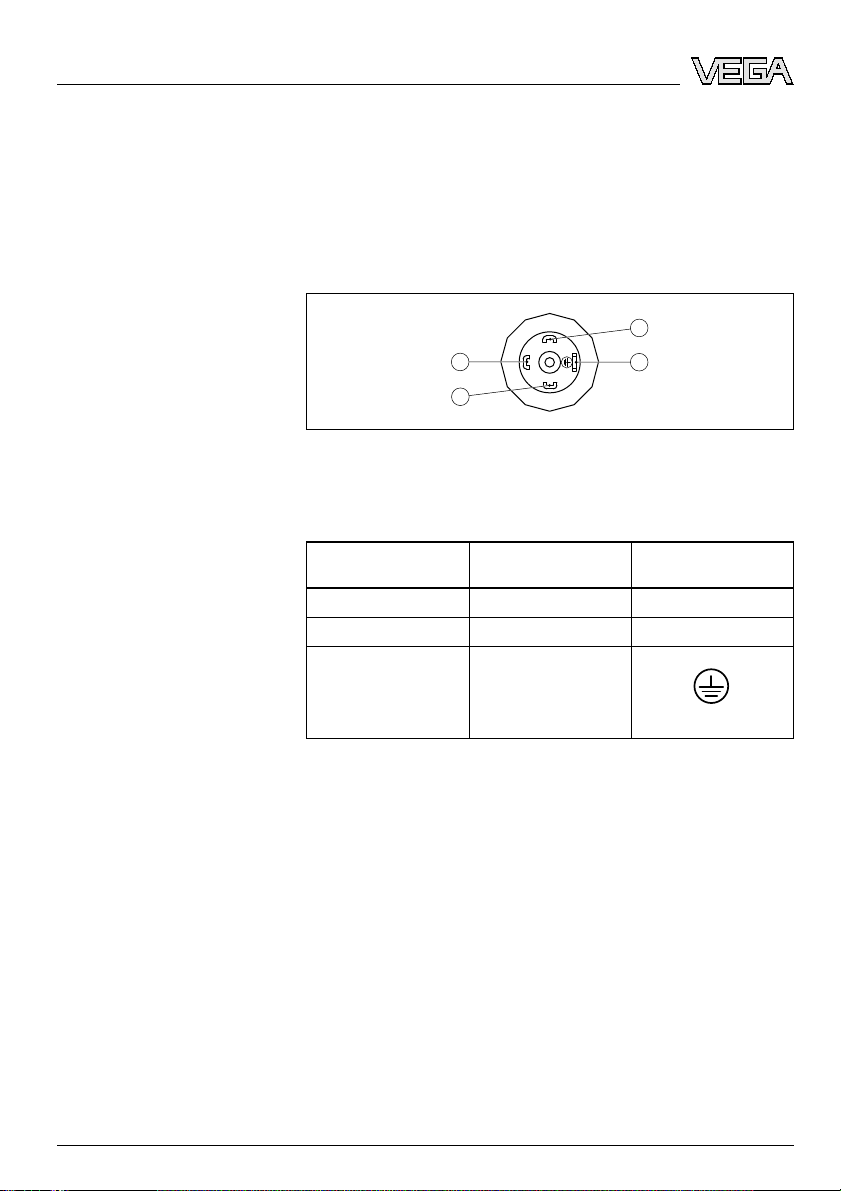

2.1 Схема подключения

На

схеме подключения показана разводка контактов для
переключающих выходов. В таблице описано
подключение отдельных штырьковых контактов к
клеммам блока электроники.

3

2

1

1

3

2

4

Рис. 1: Вид штекерного разъема
1 + (Pin 1)
2 - (Pin 2)
3 не используется (Pin 3)
4 экран (Pin 4)

Контактный штырек Цвет соединительно-

го кабеля

Клемма блока
электроники

Pin 1 черный 1

Pin 2 голубой 2

Pin 4 зеленый/желтый

Двухпроводный выход,
бесконтактный
переключатель, выход Na-

mur

4 Штекерный разъем DIN 43650 - для сигнализаторов уровня

Подключение к источнику питания

30380-RU-070423

3 Приложение

3.1 Технические данные

Материалы

Основа

контакта Полиамид
Верхняя поверхность контакта Sn
Корпус Полиамид
Уплотнение корпуса NBR

Температурный диапазон

Штекерный разъем (отдельно от
датчика)

-25 … +125 °C (-13 … +257 °F)

Штекерный разъем (смонтирован на
датчике)

действует то значение температуры,
которое ниже

Электрические данные

Опорный ток 16 A
Опорное напряжение 250 V AC

Климатическое исполнение

Штекерный разъем (отдельно от
датчика, в закрытом состоянии)

IP 65

Штекерный разъем (смонтирован на
датчике, в закрытом состоянии)

действует то значение IP, которое ниже

Штекерный разъем DIN 43650 - для сигнализаторов уровня 5

Приложение

30380-RU-070423
