Rev: 1.0.1

TL-R4238

双WAN口网吧专用宽带路由器

�

一代

新

双WAN口千兆网吧专用宽带路由器

一代

新

双WAN口网吧专用宽带路由器

�

一代

新

TL-R4239

TL-R4299G

用户手册

࿜ܪĂۈཚဉී

࿾ᚆ໋ೊଆၣᎌሢ৛ႊ

ۈཚჅᎌǈۣഔჅᎌཚಽ

ᆚள࿾ᚆှ໋ೊଆၣᎌሢ৛ႊීཀྵၗෂ኏భǈྀ࡝ᆡ૞ৈཽݙࡻ࿓ᔈᒜĂআ ᒜĂᄆީ૞ᓞፉ۾ၗݝ૞ཝݝดྏăݙࡻጲྀተါ૞ྀါǄ࢟ᔇĂ૦቗Ă ፬፝Ăഺᒜ૞໚Ⴧభถࡼါǅ஠ቲ࿜ອࠅ݃૞፿᎖ྀ࿜ጓĂ፪ಽ෹ࡼă

ᆐ࿾ᚆှ໋ೊଆၣᎌሢ৛ႊᓖݿ࿜ܪă۾ᆪ࡭ᄋૺࡼ໚ჇჅᎌ࿜

ܪ૞ᓖݿ࿜ܪǈᎅ৉ᔈࡼჅᎌཽ፱ᎌă

۾၄ݿჅᄋࡵࡼޘອৃᓾ኶ஞ৙ݬఠǈྙᎌดྏৎቤǈၭݙ഍ቲᄰᒀă߹ᎌ ᄂၐᏖࢾǈ۾၄ݿஞᔫᆐဧ፿ᒎࡴǈ۾၄ݿᒦࡼჅᎌ޾ၤĂቧᇦࢀ௿ݙ৩߅ྀተ ါࡼ࡛ۣă

物品清单 ......................................................................................1

第一章用户手册简介 ....................................................................2

1.1 用途 ................................................................................................... 2

1.2 约定 ................................................................................................... 2

1.3 用户手册概述 ..................................................................................... 3

第二章产品概述 ...........................................................................4

2.1 产品简介 ............................................................................................ 4

2.2 特性和规格说明 ................................................................................. 5

2.2.1 主要特性 ......................................................................................... 5

2.2.2 规格 ................................................................................................ 6

第三章硬件安装 ..........................................................................9

3.1 面板布置 ............................................................................................ 9

3.1.1 前面板 ............................................................................................. 9

3.1.2 后面板 ........................................................................................... 10

3.2 系统需求 .......................................................................................... 11

3.3 安装环境 .......................................................................................... 11

3.4 硬件安装步骤 ................................................................................... 12

第四章快速安装指南 ..................................................................14

4.1 建立正确的网络设置 ........................................................................ 14

4.2 快速安装指南 ................................................................................... 16

第五章配置指南 .........................................................................19

5.1 启动和登录 ....................................................................................... 19

5.2 运行状态 .......................................................................................... 20

5.3 设置向导 .......................................................................................... 21

5.4 网络参数 ......................................................................................... 21

5.4.1 LAN口设置 .................................................................................... 22

5.4.2 WAN口设置 ................................................................................... 23

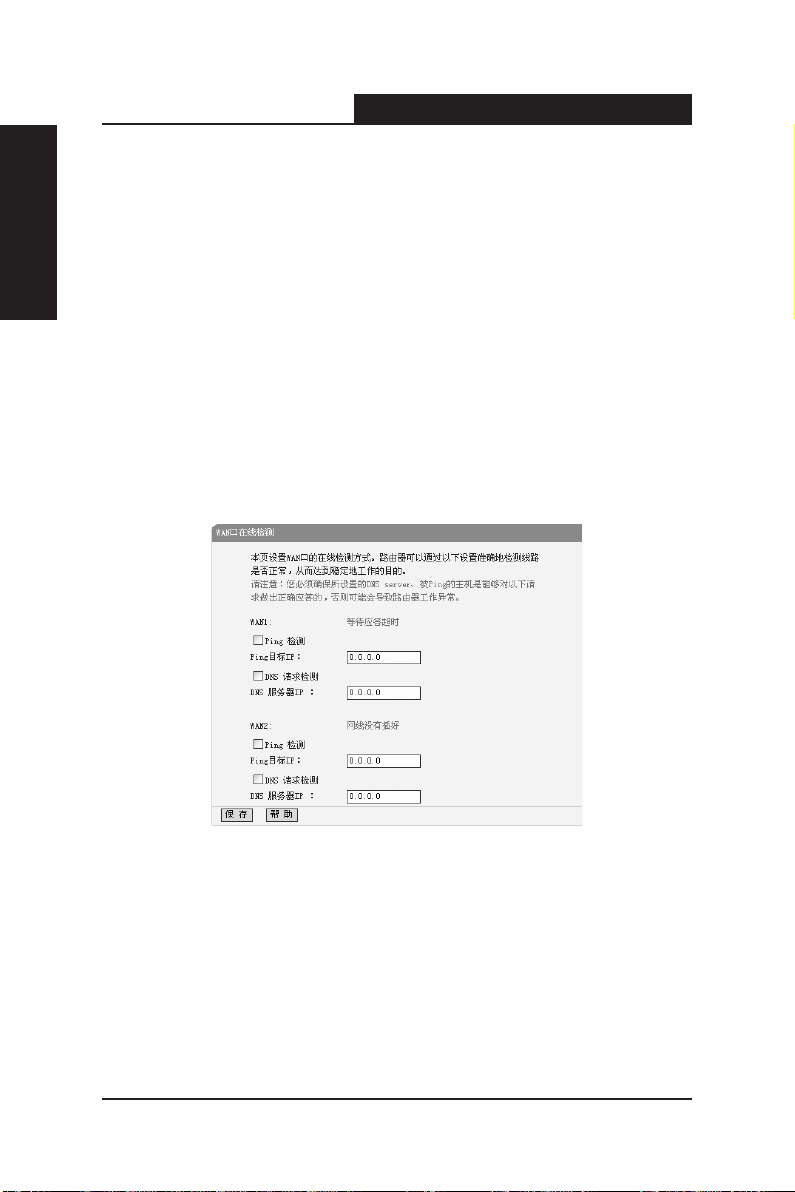

5.4.3 WAN口在线检测 ........................................................................... 30

5.4.4 MAC地址克隆 ............................................................................... 31

5.4.5 流量均衡控制 ................................................................................ 32

5.4.5.1 添加或编辑流量均衡控制 ........................................................... 34

5.4.6 ISP均衡控制 ................................................................................. 35

5.4.7 均衡策略 ....................................................................................... 36

5.4.8 WAN端口参数 ............................................................................... 38

5.5 DHCP服务器 .................................................................................... 40

5.5.1 DHCP服务 .................................................................................... 40

5.5.2 客户端列表 .................................................................................... 42

5.5.3 静态地址分配 ................................................................................ 42

5.5.3.1 添加或编辑静态地址 .................................................................. 43

5.6 转发规则 .......................................................................................... 44

5.6.1 虚拟服务器 ................................................................................... 44

5.6.1.1 添加或编辑虚拟服务器 ............................................................... 45

5.6.2 特殊应用程序 ................................................................................ 46

5.6.2.1 添加或编辑特殊应用程序 ........................................................... 48

5.6.3 DMZ主机 ....................................................................................... 49

5.6.4 UPnP设置 ..................................................................................... 49

5.7 安全设置 .......................................................................................... 51

5.7.1 防火墙设置 .................................................................................... 51

5.7.2 IP地址过滤 .................................................................................... 52

5.7.2.1 添加或编辑IP地址过滤规则 ........................................................ 54

5.7.3 域名过滤 ....................................................................................... 55

5.7.3.1 添加或编辑域名过滤规则 ........................................................... 56

5.7.4 MAC地址过滤 ............................................................................... 57

5.7.4.1 添加或编辑MAC地址过滤规则 ................................................... 58

5.7.5 攻击防护 ....................................................................................... 59

5.7.6 区域设置 ....................................................................................... 60

5.7.6.1 扫描类攻击防护 ......................................................................... 60

5.7.6.1.1 IP扫描 ..................................................................................... 61

5.7.6.1.2 端口扫描 ................................................................................ 61

5.7.6.1.3 IP欺骗（仅针对局域网） ........................................................ 61

5.7.6.2 DoS类攻击防护 .......................................................................... 61

5.7.6.2.1 ICMP Flood攻击 ..................................................................... 62

5.7.6.2.2 UDP Flood攻击 ....................................................................... 62

5.7.6.2.3 SYN Flood攻击 ....................................................................... 62

5.7.6.2.4 LAND攻击 ............................................................................... 63

5.7.6.2.5 WinNuke ................................................................................. 63

5.7.6.3 可疑包类防护 ............................................................................. 63

5.7.6.3.1 大的ICMP包（大于1024字节） .............................................. 63

5.7.6.3.2 没有Flag的TCP包 ................................................................... 64

5.7.6.3.3 同时设置SYN和FIN的TCP包 .................................................. 64

5.7.6.3.4 仅设置FIN而没有设置ACK的TCP包 ....................................... 64

5.7.6.3.5 未知协议 ................................................................................. 64

5.7.6.4 含有IP选项的包防护 .................................................................. 65

5.8 路由功能 .......................................................................................... 66

5.8.1 静态路由表 .................................................................................... 66

5.9 连接数限制 ....................................................................................... 67

5.9.1 连接数设置 .................................................................................... 67

5.9.2 连接数列表 .................................................................................... 69

5.10 QoS ............................................................................................... 69

5.10.1 QoS设置 ..................................................................................... 69

5.10.2 QoS规则 ..................................................................................... 70

5.11 IP与MAC绑定 ................................................................................ 72

5.11.1 静态ARP绑定设置 ....................................................................... 72

5.11.1.1 添加或编辑静态ARP绑定条目 .................................................. 74

5.11.1.2 查找静态ARP绑定条目 ............................................................ 74

5.11.2 ARP映射表 ................................................................................. 76

5.12 动态DNS ........................................................................................ 77

5.12.1 花生壳DDNS ............................................................................... 77

5.12.2 科迈DDNS .................................................................................. 79

5.13 交换机功能 ..................................................................................... 80

5.13.1 端口统计 ..................................................................................... 80

5.13.2 端口监控 ..................................................................................... 82

5.13.3 端口流量限制 .............................................................................. 83

5.13.4 端口参数 ..................................................................................... 85

5.13.5 端口状态 ..................................................................................... 87

5.13.6 Port VLAN ................................................................................... 88

5.14 系统工具 ........................................................................................ 90

5.14.1 时间设置 ..................................................................................... 90

5.14.2 软件升级 ..................................................................................... 92

5.14.3 恢复出厂设置 .............................................................................. 92

5.14.4 备份和载入配置 .......................................................................... 93

5.14.5 重启路由器 .................................................................................. 96

5.14.6 修改登录口令 .............................................................................. 96

5.14.7 系统日志 ..................................................................................... 97

5.14.8 Syslog设置 .................................................................................. 97

5.14.9 远端WEB管理 ............................................................................. 98

5.14.10 流量统计 ................................................................................... 99

5.14.11 联机测试 ................................................................................. 100

5.14.12 IP地址转换表 .......................................................................... 102

5.14.13 NAT源端口设置 ....................................................................... 103

5.14.14 证书设置 ................................................................................. 104

附录A FAQ ................................................................................105

附录B TCP/IP的详细配置 ..........................................................109

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

物品清单

请您小心打开包装盒，里面应有以下配件

一台TL-R4238/TL-R4239/TL-R4299G路由器



一条串口线



一条电源线



一本用户手册



一张保修卡



一张光盘



如果发现有配件短缺或损坏的情况，请及时和当地经销商联系

：

物品清单

。

TL-R4238/TL-R4239/TL-R4299G

第一章用户手册简介

双

口网吧专用宽带路由器用户手册

WAN

首先感谢您购买TL-R4238/TL-R4239/TL-R4299G双WAN口网吧专用宽带路由器

TL-R4238/TL-R4239/TL-R4299G双WAN口网吧专用宽带路由器是专为满足网吧用

户需求而设计的，它具有两个WAN口，集高性能、高安全、多管理功能于一身

为您提供高价值的网络连接。它配置简单，无需专业人员即可按照本手册安装配

置

。

在您准备安装使用本产品之前，请先仔细阅读本手册，以便全面利用本产品的所

1. 用户手册简介

有功能

1.1 用途

本手册的用途是帮助您熟悉和正确使用TL-R4238/TL-R4239/TL-R4299G双WAN口

网吧专用路由器

1.2 约定

本手册中所提到的路由器，如无特别说明，系指TL-R4238/TL-R4239/TL-R4299G

双WAN口网吧专用路由器，下面简称为TL-R4238/TL-R4239/TL-R4299G

！

，

。

本手册采用的图片中都配有相关参数，实际产品的配置界面并没有提供，这些参

数主要是为您正确设置参数提供参考，您可以根据实际需要选择是否设置或修改

这些参数

。

TL-R4238/TL-R4239/TL-R4299G

1.3 用户手册概述

双

口网吧专用宽带路由器用户手册

WAN

第一章：用户手册简介

第二章：产品概述。简述路由器的主要特性和规格

第三章：硬件安装。帮助您进行路由器的硬件安装

第四章：快速安装指南。帮助您配置路由器的基本网络参数

第五章：配置指南。帮助您配置路由器的高级特性

附录 A： FAQ

附录 B： TCP/IP的详细配置

。

1. 用户手册简介

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

第二章产品概述

2.1 产品简介

TL-R4238/TL-R4239/TL-R4299G双WAN口网吧专用宽带路由器采用Intel IXP网

络专用处理器，基于Intel XScale技术，多CPU分布式处理，性能优越；同时采

2. 产品概述

用六层PCB，1U钢壳，并内置电源模块，充分保证了整机的稳定可靠。其中

TL-R4238/TL-R4239提供两个WAN口、三个10/100M自适应LAN口，TL-R4299G提

供两个WAN口、九个千兆LAN口（八个10/100/1000M自适应RJ45端口和一个SFP

模块插槽

TL-R4238/TL-R4239/TL-R4299G具有两个WAN口，能够同时进行数据转发，加

强了数据包的转发功能。它除了包含所有宽带路由器的常用功能外，还支持ISP

均衡控制、攻击防护、基于IP的QoS、单机连接数控制、IP与MAC绑定、端口监

控、联机测试以及配置文件备份/导入等特别适合网吧应用的功能

支持ISP均衡控制功能，有效利用双WAN口，提高了访问网站的速度。提供攻击

防护功能，有效提高了网吧的网络可靠性。支持内/外部攻击防范，提供扫描类

DoS类、可疑包和含有IP选项的包等攻击保护，能侦测及阻挡IP地址欺骗、源路

由攻击、IP/端口扫描、DoS等网络攻击，有效防止Nimda、冲击波、木马等病毒

攻击，为网吧提供可靠的安全保障

基于IP、端口的QoS，可配置单机带宽和连接数，有效防止用户使用P2P等特殊

应用过度占用网络资源，让网络游戏更顺畅。可针对网吧划分不同服务区，设置

）。

。

，

、

不同的带宽、连接数，保证特殊分区、特殊应用的服务质量，方便网吧分区收

费。同时提供连接数列表，详细显示各IP地址当前占用的连接数，帮助网吧业主

轻松掌握网吧网络资源分配

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

支持IP与MAC绑定，有效防范ARP攻击。ARP攻击在网吧频繁发生，会使整个网

吧网络陷于瘫痪，影响网吧的正常运营。IP与MAC地址绑定功能，强制IP与MAC

WAN

地址一一对应，同时不能轻易更改，可有效防范ARP攻击

支持端口镜像，便于网吧监控。网吧传输的数据可按要求复制到监控端口，满足

公安部门的网吧监控要求，也为分析、解决网吧网络问题提供了参考数据

提供联机测试功能，可以测试路由器LAN口和WAN口的速率，有利于网吧管理

支持配置备份与导入，可将配置文件保存到电脑，需要复位路由器时，可导入配

置文件，缩短配置时间，并且不会影响网吧运营

TL-R4238/TL-R4239/TL-R4299G双WAN口网吧专用宽带路由器专为满足网吧用户

需求而设计，提供全中文Web配置界面，配置简单，支持在线软件升级功能，能

够全面满足网吧用户对高性能、多功能、高可靠性、高安全性的需求

。

2.2 特性和规格说明

2.2.1 主要特性

支持TCP/IP，DHCP，ICMP，NAT，PPPoE，SNTP，HTTP，DNS等协议



TL-R4238/TL-R4239提供2个WAN口3个LAN口，10/100Mbps自适应，支持



端口自动翻转（Auto MDI/MDIX

）

2. 产品概述

TL-R4299G提供2个10/100M自适应WAN口，9个千兆LAN口（其中8个



10/100/1000M自适应RJ45端口，1个SFP模块插槽

支持基于IP或基于端口的QoS设置，可限制单机带宽



支持流量均衡控制、ISP均衡控制、均衡策略功能



内置简单管理交换机，支持端口带宽控制、VLAN设置和端口镜像等功能



）。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

支持VPN Pass-through、UPnP和DDNS



支持虚拟服务器、特殊应用程序、DMZ主机和静态路由等功能



支持连接数设置，可限制单机连接数



内建防火墙，支持IP地址过滤、域名过滤、MAC地址过滤



提供攻击防护，可对网络攻击和病毒攻击进行防范



支持IP与MAC地址绑定，有效防范ARP攻击



支持MAC地址修改和克隆



提供系统日志功能，支持外挂Syslog服务器记录信息



支持联机测试、流量统计和IP地址转换表查看功能



支持Web和远程管理，全中文配置界面，支持在线升级



支持配置文件备份与载入



内置电源，1U钢壳，可装19英寸标准机架，工业级设计



WAN

2. 产品概述

2.2.2 规格

TL-R4238网吧专用宽带路由器

支持的标准和协议

LAN口 3个10/100M自适应RJ45端口（Auto MDI/MDIX

端口

网络介质

LED指示

外形尺寸(L x W x H) 294mm x 180mm x 44mm

WAN口 2个10/100M自适应RJ45端口（Auto MDI/MDIX

其它 1个Console端口（RS232 DB9公头

LAN/WAN口

其它 Power（电源）、M1/M2（系统状态指示灯

：

IEEE 802.3、IEEE 802.3u、IEEE 802.3x、TCP/IP

DHCP、ICMP、NAT、PPPoE、SNTP、HTTP、DNS

󳸆、󶛁󴐆󶠕

10Base-T：3类或3类以上UTP

100Base-TX：5类UTP

Link/Act（连接/工作）、100Mbps（速度

󳸆、󶛁󴐆󶠕

）

TL-R4238/TL-R4239/TL-R4299G

工作温度：0ºC 到 40ºC

使用环境

电源及功耗

存储温度：-40ºC 到 70ºC

工作湿度：10% 到 90% RH不凝结

存储湿度：5% 到 90% RH不凝结

输入

New100-240V~ 50-60Hz 0.6A Text

：

功耗：最大5.6W

双

口网吧专用宽带路由器用户手册

WAN

TL-R4239网吧专用宽带路由器

支持的标准和协议

LAN口 3个10/100M自适应RJ45端口（Auto MDI/MDIX

端口

网络介质

LED指示

外形尺寸(

使用环境

电源及功耗

WAN口 2个10/100M自适应RJ45端口（Auto MDI/MDIX

其它 1个Console端口（RS232 DB9公头

LAN/WAN口

其它 Power（电源）、M1/M2（系统状态指示灯

L x W x H

) 440mm x 180mm x 44mm

IEEE 802.3、IEEE 802.3u、IEEE 802.3x

DHCP、ICMP、NAT、PPPoE、SNTP、HTTP、DNS

10Base-T：3类或3类以上UTP

100Base-TX：5类UTP

Link/Act（连接/工作）、100Mbps（速度

工作温度：0ºC 到 40ºC

存储温度：-40ºC 到 70ºC

工作湿度：10% 到 90% RH不凝结

存储湿度：5% 到 90% RH不凝结

输入

New100-240V~ 50-60Hz 0.6A Text

：

功耗：最大6.1W

：

TCP/IP

、

）

2. 产品概述

Ne Text

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

2. 产品概述

TL-R4299G千兆网吧专用宽带路由器

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z

支持的标准和协议

LAN口

端口

网络介质

LED指示

外形尺寸(

使用环境

电源及功耗

WAN口 2个10/100M自适应RJ45端口（Auto MDI/MDIX

其它 1个Console端口（RS232 DB9公头

LAN/WAN口

其它 Power（电源）、M1/M2（系统状态指示灯

L x W x H

IEEE 802.3x、TCP/IP，DHCP，ICMP

SNTP，HTTP，DNS

8个10/100/1000M自适应RJ45端口（Auto MDI/MDIX

1个千兆SFP模块插槽

10Base-T：3类或3类以上UTP

100Base-TX：5类UTP

1000Base-T：超5类UTP

1000Base-SX：MMF（多模光纤

1000Base-LX：MMF（多模光纤）或SMF（单模光纤

Link/ Ac t（连接/工作）、100Mb ps（WAN口速度

1000Mbps（LAN口速度）、SFP模块指示灯

) 440mm x 220mm x 44mm

工作温度：0ºC 到 40ºC

存储温度：-40ºC 到 70ºC

工作湿度：10% 到 90% RH不凝结

存储湿度：5% 到 90% RH不凝结

输入

New100-240V~ 50-60Hz 0.6Ae

：　　　　　　　　　　　　　　　　　　　　　（

功耗：最大30W

：

，NAT PPPoE

）

内部通用电源

、

，

）

，

）

）、

TL-R4238/TL-R4239/TL-R4299G

1 1 22

Link/Act Link/Act Link/ActLink/ActLink/Act

100M

LAN

Reset

WAN

100M 100M100M100M

POWER

Console

TL-R 423 8

双WAN口网吧专用宽带路由器

一代

新

11 22

Link/Act Link/Act Link/ActLink/ActLink/Act

100M

LAN

Reset

WAN

100M 100M100M100M

POWER

Console

TL-R 4239

双WAN口网吧专用宽带路由器

�

一代

新

WAN

Reset

Console

SFP

22 311 4 5 6 7 8

LAN

Power

Link/Act

100M

1000M

WAN

1 2 3 4 5 6 7 8

SFP

1 2

LAN

TL-R 4299G

双WAN口千兆网吧专用宽带路由器

ÍÆ¼ö

一代

新

第三章硬件安装

3.1 面板布置

3.1.1 前面板

图 3.1 TL-R4238前面板示意图

图 3.2 TL-R4239前面板示意图

图 3.3 TL-R4299G前面板示意图

双

口网吧专用宽带路由器用户手册

WAN



Reset

复位按钮。关闭电源，按住此按钮，然后打开电源，约过3秒钟

：

M1，M2指示灯同时闪烁后，可松开按钮，待路由器启动后，其配置将恢复

到出厂默认值

。

注意：

在路由器未完全启动前，不能关闭电源，否则，配置有可能没有恢复到出厂默认

值

。

指示灯

：



，

3. 硬件安装

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

指示灯

Power 电源指示灯常亮表示系统正在运行

Link/Act

100Mbps

(TL-R4238

所有端口及TL-R4239 的WAN端口)

TL-R4299G

1000Mbps

(

的LAN 1～8端口

)

描述

系统状态指示灯

广域网和局域

网状态指示灯

广域网或局域网速度指示灯

局域网速度指示灯

WAN

功能

常亮表示系统有故障

闪烁表示系统正常

常亮或常灭表示系统不正常

常亮表示相应端口已正常连接

闪烁表示相应端口正在进行数据传输

常亮表示相应端口位于100M工作模式

不亮表示相应端口位于10M工作模式

常亮表示相应端口位于1000M工作模式

备注

M1 , M2灯同时闪烁表示系统正在恢复出厂设置

3. 硬件安装

1000Mbps (TLR4299G的SFP端口

WAN：2个广域网端口(RJ45)。连接xDSL/Cable Modem或以太网



局域网端口：TL-R4238/TL-R4239提供3个RJ45接口，TL-R4299G提供8个



SFP模块指

)

示灯

常亮表示SFP模块接入正常

。

RJ45接口和1个SFP模块插槽。计算机、集线器/交换机通过这个端口连入

局域网

。

3.1.2 后面板

图 3.4 TL-R4238后面板示意图

双

100-24 0V~ 50-6 0Hz 0.6A

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

图 3.5 TL-R4239后面板示意图

图 3.6 TL-R4299G后面板示意图

电源插孔：这个插孔供您插接电源。注意：电源规格为：100-240V~



50-60Hz 0.6A，

如果使用不匹配的电源，可能会导致路由器损坏

WAN

3.2 系统需求

。

宽带Internet服务（接入方式为xDSL/Cable Modem或以太网



具有以太网RJ45连接器的调制解调器（直接接入以太网时不需要此物件



每台PC的以太网连接（网卡和网线



TCP/IP网络软件（Windows 95/98/ME/NT/2000/XP自带



Internet Explorer 5.0 或更高版本



）

3.3 安装环境

安装环境要求

将路由器水平放置



尽量将路由器放置在远离发热器件处



不要将路由器置于太脏或潮湿的地方



：

）

3. 硬件安装

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

路由器推荐使用环境

温度：0



湿度：5％～90％RH，无凝结



：

C～40OC

3.4 硬件安装步骤

在安装路由器前，我们希望您已经能够利用您的宽带服务在单台计算机上成功上

网。如果您单台计算机上宽带网有问题，请先和您的网络服务商（ISP）联系解

决问题。当您成功地利用单台计算机上网后，请遵循以下步骤安装您的路由器

切记安装时拔除电源插头，保持双手干燥

1) 建立局域网连接

用一根网线连接路由器和局域网中的集线器或交换机，如下图所示(以TL-R4238

为例)。您也可以用一根网线将路由器与您的计算机网卡直接相连

。

2) 建立广域网连接

用网线连接路由器和xDSL/Cable Modem或以太网，如下图所示(以TL-R4238为

。

3. 硬件安装

例)

。

TL-R4238/TL-R4239/TL-R4299G

INTERNET

1 1 22

Link/Act Link/Act Link/ActLink/ActLink/Act

100M

LAN

Reset

WAN

100M 100M100M100M

POWER

Console

TL-R 423 8

双WAN口网吧专用宽带路由器

一代

新

图 3.5 建立局域网和广域网连接

连接电源

双

口网吧专用宽带路由器用户手册

WAN

将电源连接好，路由器将自行启动

。

本产品专为通信运营商管理的机房使用设计，请按以上提示进行安装维护。

3. 硬件安装

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

第四章快速安装指南

要正确使用路由器，您必须合理配置网络。下面以Windows 2000为例，讲述具体

配置过程。如果只进行基本配置，您只需阅读本章内容；如果要进行高级配置

请继续阅读第五章内容

。

，

4.1 建立正确的网络设置

路由器默认IP地址是192.168.1.1，默认子网掩码是255.255.255.0。这些值可以根

据您的实际需要而改变，但本用户手册上将按默认值说明

首先请将您的计算机接到路由器的局域网端口，接下来您可以使用两种方法为您

的计算机设置IP地址

方法一：手动设置IP地址

1) 设置您计算机的TCP/IP协议。如果您已经正确设置完成，请跳过第一步

2) 设置您计算机的IP地址为192.168.1.xxx（xxx范围是2至254），子网掩码为

255.255.255.0，默认网关为192.168.1.1

方法二：利用路由器内置DHCP服务器自动设置IP地址

1) 设置您计算机的TCP/IP协议为“自动获取IP地址

。

”。

2) 关闭路由器和您的计算机电源

3) 打开路由器电源，然后再启动您的计算机

这样路由器内置DHCP服务器将自动为您的计算机设置IP地址

在设置好TCP/IP协议后，您可以使用Ping命令检查您的计算机和路由器之间是否

4. 快速安装指南

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

联通。下面的例子为一个在Windows 2000环境中，执行Ping命令，操作步骤如

下

：

首先请您点击桌面的“开始”菜单，再选择“运行”选项，并在随后出现的运行

WAN

输入框内输入cmd命令，然后回车或点击“确认”键即可进入下图所示界面

最后在该界面中输入命令Ping 192.168.1.1，其结果显示如下。如果屏幕显示为

那么恭喜您！您的计算机已与路由器成功建立连接。如果屏幕显示为

这说明设备还未安装好，您可以按照下列顺序检查

1) 硬件连接是否正确

提示

路由器面板上对应局域网端口的Link/Act指示灯和您计算机上的网卡灯必须亮

？

：

。

：

。

2) 您的计算机的TCP/IP设置是否正确

提示

如果路由器的IP地址为192.168.1.1, 那么您的计算机IP地址必须为192.168. 1.xxx

：

？

4. 快速安装指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

xxx范围是2~254），而且默认网关为192.168.1.1

（

WAN

。

4.2 快速安装指南

本产品提供基于浏览器（Internet Explorer或Netscape Communicator）的配置界

面，这种配置方案适宜于任何MS Windows，Macintosh或UNIX平台

激活浏览器，取消“使用代理服务器”选项或者将路由器的IP地址添加到“代理

服务器设置”中的“例外”栏中（在IE中选择“工具－Internet选项－连接－局域

网设置”，就可以找到这些设置）。接着在浏览器的地址栏里输入路由器的IP地

址，例如192.168.1.1

连接建立起来后，您将会看到下图所示登录界面。您需要以系统管理员的身

份登录，即在该登录界面输入用户名和密码（用户名和密码的出厂设置均为

admin

“

”），

。

然后单击确定按钮

。

如果名称和密码正确，浏览器将显示管理员模式的画面，并会弹出一个设置向导

4. 快速安装指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

的画面（如果没有自动弹出的话，可以单击管理员模式画面左边“设置向导”菜

单将它激活）。

单击“下一步”，进入上网方式选择画面。

以上画面显示了最常用的三种上网方式，您可以根据自身情况进行选择，然后单

WAN

击“下一步”填写上网所需的基本网络参数

1) 如果您上网方式为PPPoE，即ADSL虚拟拨号方式，则需要填写以下内容

上网帐号：填入ISP为您指定的ADSL上网帐号，不清楚可以向ISP询问



上网口令：填入ISP为您指定的ADSL上网口令，不清楚可以向ISP询问



。

：

4. 快速安装指南

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

2) 如果您的上网方式为动态IP，即您可以自动从网络服务商获取IP地址，则您

WAN

不需要填写任何内容即可直接上网

3) 如果您的上网方式为静态IP，即您拥有网络服务商提供的固定IP地址，则您

需要填写以下内容

IP地址：本路由器对广域网的IP地址，即ISP提供给您的IP地址，不清楚可



以向ISP询问

子网掩码：本路由器对广域网的子网掩码，即ISP提供给您的子网掩码，一



般为255.255.255.0

网关：填入ISP提供给您的网关，不清楚可以向ISP询问



DNS服务器：填入ISP提供给您的DNS服务器地址，不清楚可以向ISP询



问

。

备用DNS服务器：可选项，如果ISP提供给您了两个DNS服务器地址，则您



：

。

在填写完上网所需的基本网络参数之后，会出现设置向导完成界面

4. 快速安装指南

可以把另一个DNS服务器地址的IP地址填于此处

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

第五章配置指南

5.1 启动和登录

在启动和登录成功以后，浏览器会显示管理员模式下的路由器配置页面

在左侧菜单栏中，共有“运行状态

服务器

”、“

转发规则

”、“

安全设置

”、“

设置向导

”、“

路由功能

网络参数

”、“

连接数限制

5. 配置指南

。

DHCP

”、

QoS

“

十三个菜单。单击某个菜单项，您即可进行相应的功能设置

在使用过程中，如果您对本产品的功能有任何疑问，您只需单击该页面的“帮

助”按钮，即可获得详细的联机帮助

下面将详细讲解各个菜单的功能

”、“

IP与MAC绑定

”、“

。

动态DNS

。

交换机功能”和“系统工具

”、“

。

”

5. 配置指南

TL-R4238/TL-R4239/TL-R4299G

5.2 运行状态

双

口网吧专用宽带路由器用户手册

WAN

本页显示路由器的工作状态

1) 版本信息

此处显示当前的软、硬件版本

2) LAN口状态

此处显示当前LAN口的MAC地址、IP地址和子网掩码

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

3) WAN口状态

此处显示当前WAN口（WAN1和WAN2）的MAC地址、IP地址、子网掩码、网

关和DNS服务器。同时IP地址右侧将显示用户上网方式（PPPoE/动态IP/静态

IP）。如果用户的上网方式为PPPoE（ADSL拨号上网）的话，当用户已经连接

上Internet时，此处将会显示用户的上网时间和“断线”按钮，单击此按钮可以进

行即时的断线操作，当用户未连接Internet时，此处将会显示“连接”按钮，单击

此按钮可以进行即时的连接操作

4) WAN口流量统计

此处显示当前WAN口接收和发送的数据流量信息

。

5.3 设置向导

请参考第四章的快速安装指南

。

5.4 网络参数

5. 配置指南

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

在“网络参数”菜单下面，共有“LAN口设置

线检测

略”和“WAN端口参数”八个子项。单击其中某个子项，您即可进行相应的功能

设置，下面将详细讲解各子项的功能

”、“

MAC地址克隆

”、“

流量均衡控制

。

”、“

WAN口设置

ISP均衡控制”“均衡策

”、“

WAN口在

5.4.1 LAN口设置

请您选择网络参数下的LAN口设置项，您将进入LAN口的设置界面，如下图示

您可按照下面各子项说明设置该LAN口的参数

MAC地址：显示路由器对局域网的MAC地址，此值不用设置，也不可更



改

。

IP地址：请输入本路由器对局域网的IP地址。该IP地址出厂默认值为



192.168.1.1，您可以根据您的实际需要设置该值

子网掩码：请您输入本路由器对局域网的子网掩码，一般为



255.255.255.0，局域网中所有计算机的子网掩码必须与此处设置相同

注意

1) 如果您改变了此处LAN口的IP地址，则您必须用新的IP地址才能登录路由器

管理界面，并且局域网中所有计算机的默认网关也必须设置为该IP地址

：

。

，

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

这样才能正常上网

2) 局域网中所有计算机的子网掩码必须与此处子网掩码相同

。

5.4.2 WAN口设置

请您选择网络参数下的WAN口设置项，您将进入WAN口的设置界面（默认为动

态IP设置界面），如下图示。首先请您选择需要设置的WAN口号，通过下拉列表

框可选择WAN口1或WAN口2。然后请您选择WAN口的连接类型，即您的上网方

式。最后您将进入相应的设置界面，下面将根据您的选择分别介绍这些不同连接

类型的WAN口设置

1) 如果您选择的WAN口连接类型是“动态IP”，即您可以从网络服务商

ISP）自动获取IP地址时，其设置界面如下图示。您可以按照下面各子项

（

说明，设置相应的参数

。

5. 配置指南

WAN口：该项用来选择您需要设置的WAN口，本路由器对广域网提供两个



5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN口，即WAN口1和WAN口2。您可以根据需要选择适当的WAN口进行

设置

。

内部网络：当WAN口连接的是局域网时，您可以选择该复选框，在右边方



框内输入该局域网中的一段网段地址，该WAN口将只接收发往该网段地址

WAN

的数据包。该项为可选项

连接类型：上图选择的是“动态IP”上网方式。本路由器支持三种常用的



上网方式：动态IP、静态IP、PPPoE方式，您可根据自身情况选择

IP地址：显示您从ISP的DHCP服务器动态得到的IP地址，它是路由器对广



域网的地址

子网掩码：显示您从ISP的DHCP服务器动态得到的子网掩码



网关：显示您从ISP的DHCP服务器动态得到的网关



数据包MTU：请您输入需要限制的数据包的最大长度（MTU），可以输入



的范围是576 ～ 1500，默认值为1500。若非必要，请您不要修改该默认

值

。

手动设置DNS服务器：选择该复选框，您将可以手动设置自己想要的DNS



服务器地址



。

DNS服务器：显示您从ISP的DHCP服务器动态得到的DNS服务器地

址，您也可以在此处手动设置想要的DNS服务器地址

备用DNS服务器：显示您从ISP的DHCP服务器动态得到的备用DNS服

务器地址，您也可以在此手动设置想要的备用DNS服务器地址，也可

以不选

。

单播方式获取IP：如果您的ISP服务器支持以单播方式获取IP地址，请您选



择该复选框，您将以单播的方式从ISP获取IP地址

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

注意

单播方式获取IP是指主机以点对点的单播包向指定的DHCP服务器请求分配IP地

址。大多数网络服务商的DHCP服务器支持广播的请求方式，只有少数是支持单

播的请求方式。如果您在网络连接正常的情况下无法获取IP地址，可以选择单播

的方式（一般情况下不要选择此项

下行带宽：请您输入该指定WAN口的最大下行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

上行带宽：请您输入该指定WAN口的最大上行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

按钮功能：包括“更新”和“释放”按钮





：

）。

。

更新：单击此按钮，您可以从ISP的DHCP服务器更新WAN口的IP地

址、子网掩码、网关、DNS服务器等设置

释放：单击此按钮，本路由器将发送DHCP释放操作到ISP的DHCP服

务器，释放IP设置

。

5. 配置指南

设置完上面的参数后，点击保存按钮，设置的参数将生效

2) 如果您选择的WAN口连接类型是“静态IP”，即您拥有网络服务商（ISP

提供的固定IP地址，其设置界面如下图示。您可以按照下面各子项说明设

置相应的参数

。

）

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

内部网络：当WAN口连接的是局域网时，您可以选择该复选框，在右边方



框内输入一个网段地址，该WAN口将对发往该网段地址的数据包优先进行

WAN

转发。该项为可选项

IP地址：请您输入ISP提供给您的固定IP地址，它是路由器对广域网的IP地



址，不清楚可以向ISP询问

子网掩码：请您输入ISP提供给您的子网掩码，它是路由器对广域网的子网



掩码，一般为255.255.255.0

网关：请您输入ISP提供给您的网关，不清楚可以向ISP询问



数据包MTU：请您输入需要限制的数据包的最大长度（MTU），可以输入



的范围是576 ～ 1500，默认值为1500。若非必要，请您不要修改该默认

值

。

DNS服务器：请您输入ISP提供给您的一个DNS服务器地址，不清楚可以向



ISP询问，也可以不填

备用DNS服务器：请您输入ISP提供给您的另一个DNS服务器地址，也可以



不填。

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

下行带宽：请您输入该指定WAN口的最大下行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

上行带宽：请您输入该指定WAN口的最大上行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

3) 如果您选择的WAN口连接类型是“PPPoE”，即您可以从网络服务商

ISP）自动获取IP地址时，其设置界面如下图示。您可以按照下面各子项

（

说明设置相应的参数

。

5. 配置指南

上网帐号：请您输入ISP为您指定的ADSL上网帐号，不清楚可以向ISP询



问

。

上网口令：请您输入ISP为您指定的ADSL上网口令，不清楚可以向ISP询



问

。

按需连接：选中该复选框，则表示您将采用按需连接模式，即当有局域网



TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

的网络访问请求时，系统将自动连接网络

自动断线等待时间：若您选择上面的按需连接模式，则您还需在此输



入自动断线等待时间（T）。如果T不等于0，则在检测到连续T分钟

内，若没有网络访问流量系统则会自动断开网络连接，节省您的上网

资源。若T等于0，则表示系统不会自动断线

自动连接：选中该复选框，则表示您将采用自动连接模式，即在您开机后



系统会自动进行连接操作。在使用过程中，如果由于外部原因，网络被断

开，则系统会每隔一段时间（30秒）尝试进行连接，直到连接成功为止

定时连接：选中该复选框，则表示您将采用定时连接模式，即系统在“连



接时段”指定的起始时间进行连接操作，在指定的终止时间自动进行断线

操作

。

连接时段：若您选择上面的定时连接，则您还需在此设置连接时段



即定时连接的起始和终止时间

手动连接：选中该复选框，则表示您将采用手动连接模式，即您在需要连



接网络时，自己手动进行ADSL拨号连接。与此同时，您还需在此输入自动

断线等待时间（T）。具体设置同上面所述。

按钮功能：包括“连接”和“断线”两个按钮



。

，

连接：单击此按钮，进行即时的连接操作



断线：单击此按钮，进行即时的断开操作



下行带宽：请您输入该指定WAN口的最大下行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

上行带宽：请您输入该指定WAN口的最大上行带宽(1 ～ 100000 Kbps)。若



不清楚，可以向您的ISP咨询

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

注意

1) 只有当您在“系统工具”的“时间设置”项，设置了当前时间后，“定时

连接”功能才能生效

2) 您可以根据需要选择上面4种连接方式中的任意一种，设置完后可以点击保

存按钮，使设置生效

3) 您还可以根据实际需要，进入到“高级设置”界面对相关设置项进行设

置、调整。其设置界面如下图示，您可以按照下面各子项说明设置相应的

参数

：

。

5. 配置指南

数据包MTU：请您输入需要限制的数据包的最大长度（MTU），默认值为



1492。若非必要，请您不要修改该默认值

服务名：Service Name，若不是ISP特别要求，请不要填写



服务器名：AC Name，如果不是ISP特别要求，请不要填写



使用ISP指定的IP地址：选中复选框，您可以设置ISP提供给您的指定IP地



址

。

ISP指定的IP地址：请输入您的ISP提供的指定IP地址



在线检测时间间隔：请您根据需要填写所需的在线检测时间间隔。路由器



。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

将根据该时间间隔发送检测信号，以检测服务器是否在线。若该值为0，则

表示不发送检测信号。如果您在系统日志中经常发现有“接收PADT,服务端

WAN

5. 配置指南

请求断开本次连接”这样的日志信息时，请将该值设为0

DNS服务器的设置同前面“动态IP”所述，设置完成后可以点击保存按钮，使设

置生效

。

5.4.3 WAN口在线检测

选择网络参数下的WAN口在线检测项，可以进入下面设置页面，路由器可以通过

该页面，准确地检测线路是否正常，从而达到稳定工作的目的

。

Ping检测：选择此复选框，则您将可以通过PING检测该WAN口是否处于在



线的状态。（即：路由器根据自身是否能够ping通指定IP主机来判断是否处

于在线状态



）。

Ping目标IP：请在该输入框内输入您想Ping的目标主机IP，该IP必须是

WAN口所在网络中确实存在的主机IP地址，例如：222.88.88.5

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

DNS请求检测：选择此复选框，则您将可以通过DNS查询来检测该WAN口



是否处于在线的状态。（即：路由器根据自身是否能够收到相应的DNS应

答来判断是否处于在线状态

DNS服务器IP：请在该输入框内输入WAN口所在网络中确实存在的



DNS服务器的IP地址，例如：202.96.134.133

注意

您必须确保所设置的DNS 服务器、被Ping的主机是能够对以上请求做出正确应答

的，否则可能会导致路由器工作异常

：

）。

。

5.4.4 MAC地址克隆

选择网络参数下的MAC地址克隆项，您将进入下面的设置界面，如下图示。您可

按照下面各子项说明正确使用该功能

。

5. 配置指南

WAN1 MAC地址：显示当前路由器对广域网的MAC地址，此值一般不用更



改。但某些 ISP可能要求对MAC地址进行绑定，此时ISP会提供一个有效的

MAC地址给用户，您只要根据它所提供的值，输入到“MAC地址”栏，然

后单击“保存”，即可根据ISP的要求更改本路由器对广域网的MAC地址

WAN2 MAC地址：同上面WAN1 MAC地址



恢复出厂MAC：若您要恢复本路由器对广域网的出厂默认MAC地址，则您



。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

可以单击此按钮来恢复

当前管理PC的MAC地址：显示当前正在进行管理操作的计算机的MAC地



址

。

克隆：若您想把当前正进行管理操作的PC机的MAC地址填入到对应的WAN



口“MAC地址”栏内，请您先选择克隆到的WAN口类型，再点击克隆按钮

即可

。

注意

只有局域网中的计算机能使用“克隆MAC地址”功能。并且，任意两个WAN口

的MAC地址不可以相同，否则将会导致不可预料的错误

：

。

5.4.5 流量均衡控制

选择网络参数下的流量均衡控制，您可以进入下面的设置界面。

开启/禁用WAN口：该项用来选择是否启用WAN1或WAN2口的流量均衡控



制。选择之后，请您点击保存按钮使设置生效

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

附加IP地址调度规则：该项通过启用或禁用按钮来选择是否启用附加IP地



址调度规则



已设附加IP地址调度规则列表：该项显示用户已设的附加IP地址调度规



则

。



。

备份：您可以点击此按钮，备份现存的列表文件

载入：您可以点击此按钮，将指定的列表文件载入，您可以通过浏览

按钮选择指定的文件

ID：显示条目序号

指定出口：显示该调度规则使用的WAN口类型。设置该项后，LAN中

的某一部分IP地址将优先（或只能）从该WAN口连接Internet，或者当

访问Internet的某些IP地址时优先（或只能）经过该WAN口

地址类型：显示该调度规则指定的IP地址段类型，即局域网内源IP地址

或Internet上的目的IP地址（段）类型

（段）

协议：显示网络连接时采用的协议类型

IP地址（段）：显示该调度规则指定的局域网内的源IP 地址段或

Internet上的目的IP地址（段

。

）。

。

5. 配置指南

端口（段）：显示该调度规则针对的端口范围



启用：您可以通过该项来确定是否启用该调度规则，选中该复选框表



示启用，否则表示禁用

配置：显示对调度规则的超级链接——编辑或删除



移动：您可以通过该项来改变原来的规则排列顺序。例如，将第3条调度规



则改为第2条调度规则，操作如上图界面所示，填完后点击移动按钮即可实

现

。

添加新条目：点击该按钮，您可以增加新的调度规则条目，详见下面所



。

TL-R4238/TL-R4239/TL-R4299G

述

。

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

使所有条目生效：点击该按钮，您可以使表中的所有调度规则条目生效



使所有条目失效：点击该按钮，您可以使表中的所有调度规则条目失效



删除所有条目：点击该按钮，您可以删除列表中所有已设的或禁用的调度



规则条目

。

5.4.5.1 添加或编辑流量均衡控制

点击上页界面中的添加新条目或规则条目右侧的编辑按钮，您将进入下面的设置

界面。该页用来设置路由器WAN口的流量分配。用户可以指定局域网中的某些地

址的数据包优先从某一个WAN口转发，或者指定发往某些Internet地址的数据包优

先从某一个WAN口转发。您可按照下面各子项说明来添加新的调度规则或编辑已

有的调度规则

。

启用：请您选择是否启用该调度规则



规则选择：该项提供两种调度规则，一种是“来自LAN口的，源IP/协议/端



口（段）为”，该选项主要用来指定局域内中的某些地址的数据包，优先

从某一个WAN口转发出去。另一种是“发往WAN口的，目的IP/协议/端口

（段）为”，

该选项主要用来指定发往某些Internet地址的数据包，优先从

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

某一个WAN口转发出去，您可以根据需要选择

IP地址段：请您输入该调度规则采用的局域网内的源IP地址段或Internet上



的目的IP地址（段）。IP地址（段）的输入格式为：222.88.88.254（或者

192.168.1.23-192.168.1.254

端口（段）：请您输入该调度规则针对的端口范围



协议：请您输入连接采用的协议类型，如TCP或UDP等



数据包通过策略：请您选择数据包通过该规则时采用的策略类型，优先或



只能。“优先”表示数据包优先从指定的WAN口进行转发，“只能”表示

数据包只能从指定的WAN口转发出去

转发路径：请您选择数据包转发时采用的WAN口类型（WAN1或WAN2



口

）。

注意

1) 只有当“附加IP地址调度规则”启用时，列表中的各条规则才有效

2) 列表中的各条目遵循优先匹配的原则，即按照已设附加IP地址调度规则表

中的条目顺序，从上到下选择适当的规则来匹配

：

）。

。

5. 配置指南

5.4.6 ISP均衡控制

选择网络参数下的ISP均衡控制项，您将进入下面的设置界面。该页主要设置路

由器WAN口的ISP类型并更新ISP文件，正确设置该项可以实现针对不同ISP的所

有数据包的自动分流，从而提高互联网的访问速度。如果您只有一个ISP，则该

页面不需要设置。下面您可按照各子项说明正确使用该功能

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

ISP均衡控制：选择是否启用ISP均衡控制。只有启用后，该项的设置才能



生效

。

WAN口1/WAN口2：请您分别为两个WAN口选择对应的ISP类型（电信或网



通）。设置该项后，路由器可根据待转发数据包的目的地址，快速地确定

WAN

WAN出口，从而提高网络访问速度

载入：您可以通过该项载入最新的ISP文件，以此来更新ISP与IP地址映射



表

。

5.4.7 均衡策略

选择网络参数下的ISP均衡控制项，您将进入下面的设置界面。该页用来设置路

由器多WAN口的数据包转发策略，这些策略主要依据3种原则，速度优先、IP

地址对优先、应用程序优先。可以通过4个数据表来查询，它们分别是速度检测

表、快速连接表、IP地址对表、应用程序表。您可按照下面各子项说明来设置相

应的参数

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

速度优先：若您选择该项，则当尝试建立新连接时，如果某一个WAN口表



WAN

5. 配置指南

现得比其它WAN口快，那么数据就会从这个WAN口转发

速度检测列表快速老化时间：在该时间间隔内（缺省为2秒），如果某



一个条目从来没有被使用过，该条目就会被删除

速度检测列表老化时间：在该时间间隔内（缺省为5秒），无论该条目



是否曾经被使用过，该条目都会被删除

快速连接阈值：在该时间间隔内（缺省为100秒），如果收到了来自



Internet的应答，那么这个连接就会被认为是一个“快速”的连接

速度优先列表老化时间：在该时间间隔内（缺省为120秒），如果某一



个条目从来没有被使用过，该条目就会被删除

速度优先列表强制老化时间：在该时间间隔内（缺省为600秒），无论



一个条目是否曾经被使用过，该条目都会被删除

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

IP地址对优先：如果LAN中的主机A与Internet中的主机B曾经建立过连接



那么这两个主机间的后续的连接都会按照原有的WAN口进行转发

IP地址对优先列表老化时间：在该时间间隔内（缺省为360秒），如果



某一个条目从没有被使用过，该条目就会被删除。

IP地址对优先列表强制老化时间：在该时间间隔内（缺省为600秒



无论一个条目是否曾经被使用过，该条目都会被删除

应用程序优先：如果某台主机上的一个应用程序发起了超过2个以上的连



接，那么所有基于这个应用的连接都会选择同一个WAN口进行转发

应用程序优先列表老化时间：在该时间间隔内（缺省为600秒），如果



某一个条目从没有被使用过，该条目就会被删除

应用程序优先列表强制老化时间：在该时间间隔内（缺省为1200



秒），无论一个条目是否曾经被使用过，该条目都会被删除

注意

以上的时间间隔缺省值都是经过测试的，如果您对该值不是很确定的话，请您不

要随意修改

：

。

，

。

），

。

5.4.8 WAN端口参数

选择网络参数下的WAN端口参数，您将进入下面的设置界面。该页面提供端口状

态、端口流量控制、端口速率等设置。您可以按照下面各子项说明正确设置这些

参数

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

端口状态表：该项用来设置并显示WAN端口的状态信息



端口状态：您可以根据需要设置WAN口的状态，启用或禁用



流量控制：您可以根据需要启用或禁用流控模式。启用表示对该端口



的数据流量进行控制，反之则不加控制

协商模式：您可以根据需要选择协商模式：自协商、10M半双工、10M



全双工、100M半双工或100M全双工模式

协商状态表：该项用来显示端口的协商状态信息



端口状态：显示端口连接状态，即是否已经连接上



连接速率：显示端口连接采用的速率



双工模式：显示端口通信采用的双工模式，全双工或半双工



流量控制：显示端口是否启用了流量控制



端口限制信息表：该项用来设置并显示端口的各种限制信息



入口限制模式：该项用来选择对进入该WAN口的数据包采用的限制类



型：所有帧、FLOOD、广播和多播、广播或不限制

入口限制速率：该项用来限制进入该WAN口的数据包速率，其中可



选项有128Kbps、256Kbps、512Kbps、1Mbps、2 Mbps、4 Mbps

。

、

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

8Mbps

。

出口限制：选中该复选框表示启用出口限制，即对该WAN口转发的数



WAN

5. 配置指南

据包进行限制，不选中该复选框则表示不启用出口限制

出口限制速率：该项用来限制从该WAN口转发的数据包速率，其中



可选项有128Kbps、256Kbps、512Kbps、1Mbps、2Mbps、4Mbps

8Mbps

。

、

5.5 DHCP服务器

DHCP服务器主要用来自动配置和管理网络内部主机的TCP/IP参数。在“DHCP

服务器”菜单下面，有“DHCP服务

个子项。单击某个子项，您即可进行相应的功能设置，下面将详细讲解各子项的

功能

。

客户端列表”和“静态地址分配”三

”、“

5.5.1 DHCP服务

选择DHCP服务器下的DHCP服务，您将进入下面的设置界面。对用户来说，为

局域网中的所有计算机配置TCP/IP协议参数并不是一件容易的事，它包括IP地

址、子网掩码、网关、以及DNS服务器的设置等。幸运的是，DHCP服务器提供

了这种功能。如果您使用本路由器的DHCP服务器功能的话，您可以让DHCP服

务器自动替您配置局域网中各计算机的TCP/IP协议。您可按照下面各子项说明正

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

确设置这些参数

DHCP服务器：若您想使用DHCP的自动配置TCP/IP参数功能，请您选择启



用

。

地址池开始地址：请您输入DHCP服务器自动分配IP地址的起始地址



地址池结束地址：请您输入DHCP服务器自动分配IP地址的结束地址



地址租期：请您输入所分配IP地址的有效使用时间，超时将重新分配



网关：请您输入路由器LAN口的IP地址，本路由器缺省是192.168.1.1



缺省域名：请您输入本地网域名，也可以不填



主DNS服务器：请您输入ISP提供的DNS服务器地址，不清楚可以向ISP询



。

5. 配置指南

。

问，也可以不填

备用DNS服务器：如果ISP给您提供了两个DNS服务器地址，则请您输入另



一个DNS服务器的IP地址，也可以不填

注意

为了使用本路由器的DHCP服务器功能，局域网中计算机的TCP/IP协议必须设置

为“自动获得IP地址”，并且使用路由器的该功能时，必须先重启路由器后才能

生效

。

：

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.5.2 客户端列表

选择DHCP服务器下的客户端列表，您将进入下面界面。该客户端列表罗列了所

5. 配置指南

有通过DHCP获得IP的主机信息，具体如下图示

ID：条目序号



客户端名：显示分配到IP地址的客户端的计算机名



客户端MAC：显示分配到IP地址的客户端的计算机的MAC地址



已分配IP地址：显示DHCP服务器分配给客户端的计算机的IP地址



有效时间：显示主机通过DHCP获得IP地址后，该IP地址剩余的有效时间



客户端软件会在租期到期前自动续约

。

：

。

5.5.3 静态地址分配

选择DHCP服务器下的静态地址分配，您将进入下面的设置界面。为了方便您对

局域网中计算机的IP地址进行控制，本路由器内置了静态地址分配功能。它可以

为指定MAC地址的计算机预留静态IP地址。之后，若此计算机请求DHCP服务器

分配IP地址时，DHCP服务器将自动给它分配此预留的IP地址。具体设置见下图

示

：

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

静态地址条目表：显示静态地址条目信息



MAC地址：显示预留了IP地址的计算机的MAC地址



IP地址：显示预留的IP地址



状态：显示该条目是否生效



配置：显示对该条目进行的超级链接——编辑或删除



添加新条目：单机该按钮，您可以增加新的静态地址条目，详见后面所



述

。

使所有条目生效：单机该按钮，您可以使所有静态条目生效



使所有条目失效：单机该按钮，您可以使所有静态条目失效



删除所有条目：单机该按钮，您可以删除当前列表中的所有启用或未启用



的静态条目

注意

此功能需要在重启路由器后才能生效

。

：

。

5.5.3.1 添加或编辑静态地址

5. 配置指南

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面。该页用来设置静态地址条目

MAC地址：请您输入预留了IP地址的计算机的MAC地址



IP地址：请您输入要预留的IP地址



状态：请您选择该条目是否生效



。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

设置完以上三项后，点击保存按钮，该设置将会在静态地址条目表中显示

。

5.6 转发规则

在“转发规则”菜单下面，有“虚拟服务器

机”和“UPnP设置”四个子项。单击某个子项，您即可进行相应的功能设置

下面将详细讲解各子项的功能

。

5.6.1 虚拟服务器

选择转发规则下的虚拟服务器，您将进入下面的设置界面。本路由器自身集成了

防火墙功能，在路由器默认设置下，广域网中的计算机不能通过本路由器访问局

域网中的某些服务器。但是，为了让路由器既保护局域网内部不被侵袭，又方便

”、“

特殊应用程序

”、“

DMZ主

，

广域网中合法的用户访问，路由器提供了虚拟服务器功能。虚拟服务器可以定义

一个服务端口，外网所有对此端口的服务请求都将被重新定位给路由器指定的局

域网中的服务器（通过IP地址指定），这样外网的用户便能成功访问局域网中的

服务器，而不影响局域网内部的网络安全。具体设置界面如下图示

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

虚拟服务器条目表：显示虚拟服务器条目信息



服务端口：显示WAN端服务端口，即路由器提供给广域网的服务端



口，外网对该端口的访问都将重定位到局域网中指定的服务器

IP地址：显示局域网中指定为服务器的计算机的IP地址。外网对该局域



网的访问都将重定位到该指定的计算机

协议：显示数据包的协议类型



状态：显示条目的状态。只有生效时，该条目的设置才起作用



配置：显示对该条目操作的超级链接——编辑或删除



添加新条目：点击该按钮，您可以添加新的虚拟服务器条目



使所有条目生效：点击该按钮，您可以使所有虚拟服务器条目生效



使所有条目失效：点击该按钮，您可以使所有虚拟服务器条目失效



删除所有条目：点击该按钮，您可以删除所有已设的虚拟服务器条目



。

5.6.1.1 添加或编辑虚拟服务器

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面。下面以添加新的虚拟服务器条目为例

。

5. 配置指南

服务端口号：请您输入单个端口值或端口段。端口段输入格式为“开始端



口-结束端口”，中间用“-”隔开。如上界面所示

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

常用服务端口号：请您在该项选择服务端口号。在“常用服务端口”中



列出了常用协议的端口，您可以直接从其中选择一个，系统会直接将选中

的端口填入服务端口号中。对于常用服务端口中没有列出的端口，您也可

以在服务端口号处手动输入

设置完成后，请点击保存按钮，然后在您的局域网的服务器上进行相应的设置

这样，广域网中的计算机便可以成功访问局域网中的服务器了

举例说明：如果在局域网中添加您的HTTP服务器，端口号为80，IP地址为

192.168.1.23；其它服务器，端口号为1024-8080，地址为 192.168.1.180（该条目

设置，请见上面添加新的虚拟服务器界面示意图）。这时您需要指定如下的虚拟

服务器映射表

如果设置了服务端口为80的虚拟服务器，则需要将“安全设置”菜单中的“远端

。

注意

：

。

，

WEB管理”项的WEB管理端口设置为80以外的值，如8080。否则会发生冲突

从而导致虚拟服务器设置无效

。

，

5.6.2 特殊应用程序

选择转发规则下的特殊应用程序，您将进入下面的设置界面。某些程序需要多条

连接，如Internet网络游戏、视频会议、网络电话等。由于防火墙的存在，这些程

序无法在简单的NAT路由器下工作。然而，特殊应用程序使得某些这样的应用程

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

序能够在NAT路由器下工作。当一个应用程序给触发端口上发起连接时，对应开

放端口中的所有端口就会打开，以备后续连接

虚拟服务器条目表：显示虚拟服务器条目信息



触发端口：显示应用程序首先发起连接的端口，即触发端口



注意

触发端口是为应用程序申请建立连接时，路由器指定的用于触发应用程序的端

口。只有给该端口发起连接时，对应开放端口中的所有端口才可以开放，并为应

用程序提供服务，否则开放端口中的所有端口是不会开放的



：

触发协议：显示触发端口上使用的协议，选项有ALL、UDP和TCP

开放端口：显示该特殊应用程序条目采用的开放端口

。

5. 配置指南

注意

开放端口是为应用程序提供服务的多个端口。当给触发端口上发起连接后，开放

端口打开，之后应用程序便可以给这些开放端口上发起后续的连接



：

。

开放协议：显示开放端口采用的协议，选项有ALL、UDP和TCP

状态：显示该条目状态，只有状态为生效时，本条目所设的规则才能

生效

。

配置：显示对该条目的超级链接——编辑或删除

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

添加新条目：点击该按钮，您可以在列表中添加新的条目，详见下面章节



所述

。

使所有条目生效：点击该按钮，您可以将该列表中的所有条目的状态设为



“生效”。

使所有条目失效：点击该按钮，您可以将该列表中的所有条目的状态设为



“失效”。

WAN

删除所有条目：点击该按钮，您可以删除当前已设的所有条目



。

5.6.2.1 添加或编辑特殊应用程序

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面

。

触发端口：请您输入应用程序首先发起连接的端口触发号，如上图示



开放端口：请您输入为应用程序提供服务的开发端口号，如上图示。可以



输入一个或者多个端口或端口段，端口段输入格式为“开始端口-结束端

口”，中间用“-”隔开，不同的端口段用“,”隔开

常用应用程序：请您在该项选择应用程序。在“常用应用程序”中，列出



。

了常用的应用程序，您可以直接在其中选中一个，系统会直接将选中的应

用程序的触发端口和开发端口号自动填入到对应项中。对于“常用应用程

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

序”中没有列出的端口，您也可以在触发端口和开放端口处手动输入

。

5.6.3 DMZ主机

选择转发规则下的DMZ主机，您将进入下面的设置界面。在某些特殊情况下，我

们需要让局域网中的一台计算机完全暴露给广域网，以实现双向通信，此时可以

把该计算机设置为DMZ主机。设置界面如下

DMZ主机IP地址：请您输入局域网中指定为DMZ主机的IP地址



设置步骤如下

首先在DMZ主机IP地址栏内输入欲设为DMZ主机的局域网计算机的IP地址，然后

选中“启用”，最后单击“保存”按钮，即可完成DMZ主机的设置

：

。

5. 配置指南

注意

设置DMZ主机之后，与该IP相关的防火墙设置将不起作用

：

。

5.6.4 UPnP设置

选择转发规则下的UPnP设置，您将进入下面的设置界面。依靠UPnP（Universal

Plug and Play）协议，局域网中的主机可以请求路由器进行特定的端口转换，使

得外部主机能够在需要时访问内部主机上的资源，例如，Windows XP和Windows

ME系统上安装的MSN Messenger，在使用音频和视频通话时就可以利用UPnP协

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

议，这样原本受限于NAT的功能便可以恢复正常使用

UPnP设置列表：显示UPnP条目信息。



应用描述：显示应用程序通过UPnP向路由器请求端口转换时的描述



外部端口：显示端口转换时采用的路由器端口号



协议类型：表明是对TCP还是UDP进行端口转换



内部端口：显示需要进行端口转换的主机端口号



IP地址：显示需要进行端口转换的主机IP地址



状态：显示条目状态。“Enabled”表示应用程序请求并启用了端口转



换；"Disabled"表示应用程序请求了端口转换，但并没有启用

使用UPnP的方法如下

1) 如果您的电脑开启了防火墙功能，请您在Windows 防火墙界面的例外项

中，选则启用UPnP框架程序。具体操作方法步骤为：开始→控制面板→安

：

。

全中心→ Windows 防火墙→例外→选中UPnP框架。若例外项中没有UPnP

项，则点击添加程序，再选中UPnP功能即可

2) 在路由器UPnP界面中点击“启用UPnP”按钮开启UPnP功能

3) 当MSN Messenger等程序在运行中使用本功能时，按“刷新”按钮可以看

到端口转换信息。端口转换信息由应用程序发出请求时提供

4) 不使用时请单击“关闭UPnP”按钮，关闭UPnP功能

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

注意

1) 因为现阶段版本的UPnP协议的安全性还未得到充分保证，所以在不需要时

请关闭UPnP功能

2) 只有支持UPnP协议的应用程序才能使用本功能，MSN Messenger还需要操

作系统的支持（如Windows XP/ME

：

。

）。

5.7 安全设置

在“安全设置”菜单下面，共有“防火墙设置

滤

MAC地址过滤”和“攻击防护”五个子项。单击某个子项，您即可进行

”、“

IP地址过滤

”、“

域名过

5. 配置指南

相应的功能设置，下面将详细讲解各子项的功能

。

5.7.1 防火墙设置

选择安全设置下的防火墙设置，您将进入下面的设置界面。本节介绍防火墙的各

个过滤功能的开启与关闭设置。只有防火墙的总开关是开启的时候，后续的“IP

地址过滤

”、“

域名过滤

MAC地址过滤”才能够生效，反之，则失效

”、“

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

开启防火墙：请您选择是否开启防火墙功能。这是防火墙的总开关，当该



WAN

开关关闭时，“IP地址过滤

全部失效

开启IP地址过滤：请您选择是否开启防火墙的IP地址过滤功能，只有选择



该项时，IP地址过滤设置才能生效

开启域名过滤：请您选择是否开启防火墙的域名过滤功能，只有选择该项



时，域名过滤设置才能生效

开启MAC地址过滤：请您选择是否开启防火墙的MAC地址过滤功能，只有



选择该项时，MAC地址过滤设置才能生效

开启攻击防护：请您选择是否开启防火墙的攻击防护功能



。

”、“

。

域名过滤

。

MAC地址过滤”功能将

”、“

。

5.7.2 IP地址过滤

选择安全设置下的IP地址过滤，您将进入下面的设置界面。本页显示已设的IP地

址过滤列表。您可以利用按钮—“添加新条目”来增加新的过滤规则；或者通过

“编辑”、“删除”

链接来修改或删除旧的过滤规则；甚至可以通过按钮—“移

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

动”来调整各条过滤规则的顺序，以达到不同的过滤优先级

IP地址过滤条目表：显示IP地址过滤条目信息



生效时间：显示规则生效的起始时间和终止时间。格式为hhmm，例如



0803，表示8时3分

局域网IP地址：显示局域网中被控制的计算机的IP地址，为空表示



对局域网中所有计算机进行控制。这里可以是一个IP地址段，例如

192.168.1.100－192.168.1.200

局域网）端口：显示局域网中被控制的计算机的服务端口，为空表

（



示对该计算机所有服务端口进行控制。这也可以是一个端口段，例如

。

5. 配置指南

1024－8080

广域网IP地址：显示广域网中被控制的网站的IP地址，为空表示对整



个广域网进行控制。这也可以是一个IP地址段，例如222.88.88.20

222.88.88.222

广域网）端口：显示广域网中被控制的网站的服务端口，为空表示

（



对该网站的所有服务端口进行控制。这也可以是一个端口段，例如

10-110

协议：显示被控制的数据包所使用的协议



。

－

：

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

通过：显示符合本条目设置规则的数据包是否可以通过路由器



状态：显示本条目状态，即是否使本条过滤规则生效



配置：显示对该条目操作的超级链接——编辑或删除



添加新条目：点击该按钮，您可以在过滤列表中添加新的过滤条目。详见



后面所述

使所有条目生效：点击该按钮，您可以设置表中所有过滤条目的状态为



“生效”。

使所有条目失效：点击该按钮，您可以设置表中所有过滤条目的状态为



“失效”。

删除所有条目：点击该按钮，您可以删除当前表中已设的所有过滤条目



移动：通过条目序号，您可以将某条记录移动到另一个位置，以达到不同



的过滤优先级

。

5.7.2.1 添加或编辑IP地址过滤规则

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面。界面中的各参数说明，请见上面IP地址过滤条目表所述

。

若您需要添加新的IP地址过滤条目或修改已存的条目，只需要正确设置上面各参

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

数，然后点击保存按钮即可。下面将举例说明

举例

：

设置局域网中IP地址为192.168.1.7的计算机在8:00-21:00时段内不能收发邮件；IP

地址为192.168.1.8的计算机全天均不能访问IP为202.96.134.12 的网站，对局域网

中的其它计算机则不做任何限制

设置步骤

首先请您在“防火墙设置”中打开防火墙总开关，然后再开启“IP地址过滤

并设置“缺省过滤规则”为“凡是不符合已设IP地址过滤规则的数据包，允许通

过本路由器”。最后，在添加或编辑界面中按照以上数据要求添加新的过滤条

目，添加设置界面如上图所示。下面为添加后的IP地址过滤条目表

：

。

”，

。

5.7.3 域名过滤

选择安全设置下的域名过滤，您将进入下面的设置界面。本页显示已设的域名过

5. 配置指南

滤列表。您可以利用按钮—“添加新条目”来增加新的过滤规则；或者通过“编

辑

”、“删除”

链接来修改或删除旧的过滤规则

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

域名过滤条目表：显示域名过滤的条目信息



生效时间：显示规则生效的起始时间和终止时间。格式为hhmm，例如



0803，表示8时3分

域名：显示您希望控制的域名



状态：显示本条目状态，即过滤规则是否生效



配置：显示对该条目操作的超级链接——编辑或删除



添加新条目：点击该按钮，您可以添加新的过滤条目



使所有条目生效：点击该按钮，您可以将列表中的所有过滤条目的状态设



置为“生效

使所有条目失效：点击该按钮，您可以将列表中的所有过滤条目的状态设



为“失效

删除所有条目：点击该按钮，您可以删除该列表中的所有过滤条目



”。

。

5.7.3.1 添加或编辑域名过滤规则

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面，界面中各参数说明见前面域名过滤条目表中所述

。

举例

：

设置局域网中的计算机在08:00-21:00时段内不能访问“www.yahoo. com.cn

08:00-24:00时段内不能访问“sina.com”，全天不能访问所有以“.net”结尾的网

站，这时您需要设置如下的域名过滤表：

”，

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

设置步骤

首先在“防火墙设置”中打开防火墙总开关，然后开启“域名过滤”，最后，点

击添加新按钮，在添加或编辑界面中按照以上数据要求设置新的域名过滤条目

设置界面如上图所示。下面为添加后的IP地址过滤条目表

：

，

。

5.7.4 MAC地址过滤

选择安全设置下的域名过滤，您将进入下面的设置界面。本页显示已设的MAC地

址过滤列表。您可以利用按钮—“添加新条目”来增加新的过滤规则；或者通过

“编辑”、“删除”

链接来修改或删除旧的过滤规则

。

5. 配置指南

MAC地址过滤表：显示MAC地址过滤条目信息



MAC地址：显示您希望控制的计算机的MAC地址



描述：显示对该计算机的适当描述



状态：显示本条目状态，即本条过滤规则是否生效



配置：显示对该条目操作的超级链接——编辑或删除



。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

添加新条目：点击该按钮，您可以在过滤列表中添加新的过滤条目



使所有条目生效：点击该按钮，您可以将该列表中所有过滤条目的状态设



为“生效

使所有条目失效：点击该按钮，您可以将该列表中所有过滤条目的状态设



为“失效

删除所有条目：点击该按钮，您可以删除当前已设的所有过滤条目



”。

。

5.7.4.1 添加或编辑MAC地址过滤规则

点击上图所示界面中的添加新条目或条目右侧的编辑按钮，您将进入下面的设置

界面，界面中各参数说明见前面MAC地址过滤条目表中所述

举例

：

设置局域网中MAC地址为00-13-8F-A9-E6-CB和 00-13-96-6B-6E-A9的计算机不能

。

访问Internet，局域网中的其它计算机能访问Internet，这时您需要设置如下的MAC

地址过滤表

设置步骤

首先在“防火墙设置”中打开防火墙总开关，然后开启“MAC地址过滤”，设置

缺省过滤规则”为“禁止已设MAC地址列表中已启用的MAC地址访问Internet

“

允许其它MAC地址访问Internet”。然后，点击添加新条目按钮，类似上面界面所

示设置各条目参数，设置完后点击保存。最后形成的MAC地址过滤条目表为

：

。

，

：

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.7.5 攻击防护

选择安全设置下的攻击防护，您将进入下面的攻击防护的设置界面。攻击防护是

防火墙通过对数据包的检查，以应对一些恶意的攻击。攻击检查和防护分为四

类

：

扫描类攻击防护



拒绝服务（DoS）攻击防护



可疑包攻击防护



含有IP选项的包的攻击防护



如果在数据包中查到符合指定的攻击模式，则进行相应的防护处理。设置界面如

5. 配置指南

下图所示

。

5. 配置指南

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5.7.6 区域设置

区域设置表明，后续的攻击防护设置项，是对应来自指定区域的数据包进行监

控。如选中LAN，则表示对来自局域网的数据包进行监控，如上图

5.7.6.1 扫描类攻击防护

扫描类攻击防护包括三种类型：IP扫描、端口扫描、IP欺骗

：

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5.7.6.1.1 IP扫描

该项用来检查在小于规定的时间内，是否存在从一个源IP地址发送ICMP请求包到

10个不同的目的IP地址的现象。如果有，则认为此源IP正在进行IP扫描攻击。选

中IP扫描复选框，表明对来自指定区域（见区域设置节）的包进行IP扫描攻击的

检查，设置阈值指明规定的时间间隔。阈值选择范围为2000-1000000微秒。如果

欲取消对来自指定区域的包进行IP扫描攻击的检查，则清除IP扫描选择即可

5.7.6.1.2 端口扫描

该项用来检查在小于规定的时间内，是否存在从一个源IP地址发送TCP SYN包到

同一目的地址的10个不同端口的现象。如果有，则认为此源IP正在进行端口扫描

攻击。选中端口扫描复选框，表明对来自指定区域的包进行端口扫描攻击检查

设置阈值指明规定的时间间隔，阈值选择范围为2000-1000000微秒。如果欲取消

对来自指定区域的包进行端口扫描攻击检查，则清除端口扫描选择即可

5.7.6.1.3 IP欺骗（仅针对局域网

发出攻击的主机通常使用假IP地址作为自己的源地址，从而使得被攻击方不能

）

。

，

。

5. 配置指南

查到真正的攻击者。选中IP欺骗复选框，表明对来自指定区域的包进行IP欺骗检

查。如果欲取消对来自指定区域的包进行IP欺骗检查，则清除IP欺骗选择即可

注意

本功能仅在区域为LAN时有效，在区域为WAN时是无效的

：

。

5.7.6.2 DoS类攻击防护

DoS类攻击防护包括五种类型：ICMP Flood、UDP Flood、SYN Flood、Land

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

Attack、WinNuke

5.7.6.2.1 ICMP Flood攻击

该项用来检查在一秒钟内，一个目的IP是否收到超过规定数量的ICMP请求包。如

果收到超过规定数量的包，则认为此目的IP正受到ICMP Flood的攻击。选中ICMP

Flood复选框，表明对来自指定区域的包进行ICMP Flood攻击检查。设置阈值指明

一秒内收到的包数（Packets Per Second），其范围为10-99999 PPS。如果欲取消

对来自指定区域的包进行ICMP Flood攻击检查，则清除ICMP Flood选择即可

5.7.6.2.2 UDP Flood攻击

该项用来检查在一秒钟内，一个目的IP的某一端口是否收到超过规定数量的UDP

包。如果收到超过规定数量的包，则认为此目的IP的此端口正受到UDP Flood的

攻击。选中UDP Flood复选框，表明对来自指定区域的包进行UDP Flood攻击检

查。设置阈值指明一秒内收到的包数，范围为10-99999 PPS。如果欲取消对来自

指定区域的包进行UDP Flood攻击检查，则清除UDP Flood选择即可

5.7.6.2.3 SYN Flood攻击

。

该项用来检查在一秒钟内，一个目的IP的某一端口是否收到超过规定数量的TCP

SYN包。如果收到超过规定数量的包，则认为此目的IP的此端口正受到SYN Flood

的攻击。选中SYN Flood复选框，表明对来自指定区域的包进行SYN Flood攻击检

查。设置阈值指明一秒内收到的包数，范围为10-99999 PPS。如果欲取消对来自

指定区域的包进行SYN Flood攻击检查，则清除SYN Flood选择即可

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5.7.6.2.4 LAND攻击

该项用来检查将SYN Flood攻击和IP欺骗结合在一起的攻击，当攻击者发送含有

受害者IP地址的欺骗性SYN封包，将其作为目的和源IP地址时，就发生了LAND

攻击。选中LAND Attack复选框，表明对来自指定区域的包进行Land 攻击检查

如果欲取消对来自指定区域的包进行LAND攻击检查，则清除LAND Attack选择即

可

。

5.7.6.2.5 WinNuke

WinNuke是针对网上运行Windows的任何计算机的DoS攻击。攻击者将TCP片段

通常给设置了紧急[URG]标志的NetBIOS端口139）发送给已建连接的主机。这

（

样就产生NetBIOS碎片重叠，从而导致运行Windows的机器崩溃。选中WinNuke复

选框，表明对来自指定区域的包进行WinNuke攻击检查。如果欲取消对来自指定

区域的包进行WinNuke攻击检查，则清除WinNuke选择即可

。

5.7.6.3 可疑包类防护

可疑包类防护包括五类：大的ICMP包（大于1024字节）、没有Flag的TCP包、同

5. 配置指南

时设置SYN和FIN的TCP包、仅设置FIN而没有设置ACK的TCP包、未知协议

5.7.6.3.1 大的ICMP包（大于1024字节

正常的ICMP数据包长度较小，一般不会大于1024字节。选中大的ICMP包（大于

1024字节）复选框，表明对来自指定区域的包进行ICMP包合法性检查。如果欲

取消对来自指定区域的包进行大的ICMP包（大于1024字节）检查，则清除相应

选项的选择即可

。

）

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

5.7.6.3.2 没有Flag的TCP包

正常的TCP包的包头至少设置有一个标志（flag）。未设置任何控制标志的TCP包

WAN

5. 配置指南

是一个可疑包。选中没有Flag的TCP包复选框，表明对来自指定区域的包进行没

有Flag的TCP包检查。如果欲取消对来自指定区域的包进行没有Flag的TCP包检

查，则清除相应选项的选择即可

5.7.6.3.3 同时设置SYN和FIN的TCP包

TCP包头的SYN标志同步发起TCP连接的序列号，FIN标志表示完成TCP连接的数

据传输的结束。两个标志的用途是互相排斥的。在同一TCP片段包头中同时设置

SYN和FIN控制标志是异常的TCP包。选中同时设置SYN和FIN的TCP包复选框

表明对来自指定区域的包进行同时设置SYN和FIN的TCP包检查。如果欲取消对

来自指定区域的包进行同时设置SYN和FIN的TCP包检查，则清除相应选项的选

择即可

。

5.7.6.3.4 仅设置FIN而没有设置ACK的TCP包

含有ACK标志的TCP包是确认接收到的前一个包。含有FIN标志的TCP包是发送会

话结束信号并终止连接，它通常也设置了ACK标志。设置了FIN标志，而未设置

ACK标志的TCP包是异常的TCP包。选中仅设置FIN而没有设置ACK的TCP包复选

框，表明对来自指定区域的包进行仅设置FIN而没有设置ACK的TCP包检查。如

。

，

果欲取消对来自指定区域的包进行仅设置FIN而没有设置ACK的TCP包检查，则

清除相应选项的选择即可

5.7.6.3.5 未知协议

目前，IP包头的协议类型（protocol type）字段保留大于135（包括135）的数值未

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

定义。正是由于这些协议未定义，就无法事先知道某一特定的未知协议是善意的

还是恶意的。对这些非标准协议，谨慎的态度是封锁这类未知的元素进入受保护

网络。选中未知协议复选框，表明对来自指定区域的包进行未知协议检查。如果

欲取消对来自指定区域的包进行未知协议检查，则清除相应选项的选择即可

。

5.7.6.4 含有IP选项的包防护

在Internet Protocol 协议（RFC 791）中，指定了一组选项以提供特殊路由控制

诊断工具和安全性。它是在IP包头中的目的地址之后。协议认为这些选项“对最

常用的通信是不必要的”。在实际使用中，它们也很少出现在IP包头中。这些选

项经常被用于某些恶意用途

IP选项包括



：

IP Timestamp Option：表明是否检查来自指定区域的IP包含有Internet

Timestamp项

IP Security Option：表明是否检查来自指定区域的IP包含有Security项

IP Stream Option：表明是否检查来自指定区域的IP包含有Stream ID项

IP Record Route Option：表明是否检查来自指定区域的IP包含有Record

。

、

5. 配置指南

Route项

IP Loose Source Route Option：表明是否检查来自指定区域的IP包含有



Loose Source Route项

IP Strict Source Route Option：表明是否检查来自指定区域的IP包含有Strict



Source Route项

非法IP选项：表明是否检查来自指定区域的IP包的完整性或正确性



选中一项IP选项的复选框，则检查；清除选项的选择，则取消检查

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.8 路由功能

在“路由功能”菜单下面，只有“静态路由表”一个子项。单击该子项，您即可

进行静态路由功能设置，下面将详细讲解静态路由功能的设置

。

5.8.1 静态路由表

选择路由功能下的静态路由表项，您将进入下面所示界面。本页设置路由器的静

态路由功能，您可以利用按钮—“添加新条目”来增加新的过滤规则；或者通过

“编辑”、“删除”

静态路由表：显示静态路由条目表中的信息



目的IP地址：显示欲访问的主机的IP地址



子网掩码：显示子网掩码，一般为255.255.255.0



网关：显示数据包被发往的路由器或主机的IP地址



状态：显示本条目的状态，即本条目是否生效



配置：显示对本条目操作的超级链接——编辑或删除



链接来修改或删除旧的过滤规则

。

添加新条目：点击该按钮，您可以在路由列表中添加新的条目



使所有条目生效：点击该按钮，您可以将列表中所有条目的状态设为“生



效

”。

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

使所有条目失效：点击该按钮，您可以将列表中所有条目的状态设为“失



效

”。

删除所有条目：点击该按钮，您可以删除当前列表中已设的所有条目



当您点击“添加新条目”或点击“编辑”链接界面时，您将进入下面的设置界

面。您可以参照图中各参数，正确设置您需要的路由条目

。

5.9 连接数限制

在“连接数限制”菜单下面，共有“连接数设置

连接数列表”两个子项

”、“

。

5. 配置指南

单击某个子项，您即可进行相应的功能设置，下面将详细讲解各子项的功能

。

5.9.1 连接数设置

选择连接数限制下的连接数设置，您将进入连接数设置界面。本页设置单机的连

接数限制，对指定IP地址的计算机连接数进行限制，超过限制的新连接不允许通

过路由器，未设置限制的计算机可以不受限制的建立连接。您可以利用按钮

添加新条目”来增加新的过滤规则；或者通过“编辑

“

或删除旧的过滤规则。如下图示

：

”、“删除”

链接来修改

—

5. 配置指南

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

连接数限制：您可以选择是否开启连接数限制功能



连接数限制列表：显示已经设置的连接数限制条目



局域网IP地址：显示您希望限制的计算机的IP地址。可以输入一个IP地址



段，例如：192.168.1.20-192.168.1.30，也可以只输入一个IP地址，例如

192.168.1.40

最大连接数：显示允许该计算机建立的最大连接数



启用显示该条目的限制是否生效



添加新条目：点击该按钮，您可以在列表中添加新的条目



删除所有条目：点击该按钮，您可以删除列表中的所有条目



当您点击“添加新条目”或点击“编辑”链接时的界面时，您将进入下面的设置

界面。在该界面中您可以添加一条新的连接数限制条目，也可以编辑已经存在的

限制条目

。

：

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5.9.2 连接数列表

选择连接数限制下的连接数列表，您将进入下面所示界面。本页显示已设置的连

接数和当前通过路由器的所有连接数，下图只显示了连接数列表中的部分数据

局域网IP地址：客户端的IP地址



最大连接数：设定的连接数限制，如果没有设置限制则显示“无限制



当前连接数：该客户端当前有效的连接数



。

”。

5.10 QoS

5. 配置指南

在“QoS”菜单下面，共有“QoS设置

项，您即可进行相应的功能设置，下面将详细讲解各子项的功能

QoS规则”两个子项。单击某个子

”、“

。

5.10.1 QoS设置

选择QoS下的QoS设置，您将进入下面所示界面。本页主要对QoS的开启与关闭

进行设置

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

开启功能：请您选择是否开启QoS设置，选中该复选框则表示启用该功



能

。

上行总带宽：请您输入希望路由器通过WAN口提供的上传速率，最大值为



WAN

100000Kbps

下行总带宽：请您输入希望路由器通过WAN口提供的下载速率，最大值为



100000Kbps

注意

只有QoS的总开关开启时，后续的“QoS 规则”才能够生效，反之，则无效

。

：

。

5.10.2 QoS规则

选择QoS下的QoS规则，您将进入下面所示界面。QoS规则分为QoS规则列表和

QoS规则配置

在QoS规则列表中，可以查看用户创建的全部规则。每个规则包含的条目有

QoS规则列表：显示用户创建的所有规则信息。每个规则包含的条目有



。

：

ID：规则序号



。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

描述：显示描述的信息，包括地址段，传输层的端口段和协议；其格



式有：地址段/端口段/协议，端口段/协议，端口段，地址段

模式：显示带宽的使用形式，分为独立带宽和共享带宽；独立带宽表



示地址或端口各自拥有上下行带宽值，共享带宽表示地址或端口共享

上下行带宽值

上行带宽：显示WAN口允许的最大上传速度限制和最小上传速度保



证，为0时表示采用缺省值。输入范围为0-100000Kbps

下行带宽：显示WAN口允许的最大下载速度限制和最小下载速度保



证，为0时表示采用缺省值。输入范围为0-100000Kbps

启用：显示规则的状态，选中该复选框则表示该规则生效



配置：显示可以对该规则进行的超级链接——编辑或删除



添加新条目：点击该按钮，您可以添加新的QoS规则



删除所有条目：点击该按钮，您可以删除列表中的所有规则条目



当您点击QoS规则列表中的添加新条目或编辑按钮时，您将进入下面的设置界

面。在QoS规则配置中，您可以创建新的QoS规则或修改已存在的规则。具体设

置见下图示

。

5. 配置指南

启用：请您选择是否启用该规则



。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

IP地址段：请您输入内部主机的地址范围。当全部为空或为0.0.0.0时表示该



域无效

。

端口段：请您输入内部主机访问外部服务器的端口范围。当全部为空或为0



时表示该域无效

协议：请您输入传输层采用的协议类型，这里有ALL(任意匹配)、TCP和



。

WAN

UDP；该域只有在端口段选中下才有效

模式：请您选择该条规则下，带宽使用的模式，即独立或共享带宽



上行带宽、下行带宽：请您参考QoS规则列表中所述来设置



。

5.11 IP与MAC绑定

在“IP与MAC绑定”的菜单下面，有“静态ARP绑定设置

个子项。单击某个子项，您即可进行相应功能的设置，下面将详细讲解各个子项

的功能

。

5.11.1 静态ARP绑定设置

选择IP与MAC绑定下的静态ARP绑定设置，即可进入该项的设置界面。ARP绑

定是指，指定的IP地址的主机在向路由器发送arp请求时，当MAC地址与绑定的

MAC地址相同时，才允许其通过路由器，否则不允许使用该IP地址的主机发送的

ARP映射表”两

”、“

arp请求通过路由器

本页显示已经设置的ARP静态列表。您可以利用按钮“增加单个条目”来增加新

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

的ARP静态条目，或者通过按钮“编辑”或“删除”链接来修改或删除旧的ARP

静态条目

要使用ARP绑定功能，您需要先设置以下项目



。

：

ARP绑定：请您选择是否开启ARP绑定功能。选择启用并按下按钮“保

存”后，ARP绑定功能才能生效

静态ARP绑定列表：显示IP与MAC地址绑定的条目信息

MAC地址；显示您希望控制的计算机的MAC地址



IP地址：显示您希望与指定MAC地址绑定的IP地址



绑定：显示该条目的状态，选中该复选框则表示绑定条目生效



编辑：显示对该绑定条目操作的超级链接——编辑或删除



。

5. 配置指南

增加单个条目：点击该按钮，您可以在静态绑定列表中添加新的条目



删除所有条目：点击该按钮，您可以删除静态列表中的所有条目



查找指定条目：点击该按钮，您可以在静态列表中查找指定IP地址或MAC



地址的条目。具体查找方法见后面所述

使所有条目生效：点击该按钮，您可以使当前静态列表中的所有绑定条目



生效

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.11.1.1 添加或编辑静态ARP绑定条目

当您需要添加或编辑静态ARP绑定条目时，请点击上图所示界面中的“增加单个

5. 配置指南

条目”或“编辑”按钮，您可以进入下面的设置界面

举例

：

设置只允许局域网中MAC地址为00-13-8F-A9-E6-CA的计算机使用IP地址

192.168.1.100

设置步骤

首先，请设置该节首页中的“ARP绑定”为启用，并保存。然后请点击 “增加单

个条目”按钮，并按上图设置添加新的静态绑定条目。最后按下保存即可。您也

可以通过条目上配置中的“编辑”按钮，对已经设置的条目进行编辑，其界面与

上图相同

。

：

。

5.11.1.2 查找静态ARP绑定条目

如果您希望查找特定的IP地址或MAC地址是否已经设置到静态绑定表中，您可以

在首页中点击“下一页

外，您也可以点击按钮“查找指定条目”进入到下图界面中进行快速查找

上一页”按钮或直接选择指定页进行浏览查找。另

”、“

。

TL-R4238/TL-R4239/TL-R4299G

举例

：

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

例如您要查找IP地址为192.168.1.23的条目

查找步骤如下

首先，请单击按钮“查找指定条目”，然后进入下图设置查找信息，您可以直接

输入MAC地址或IP地址信息进行查找

最后，单击按钮“查找”，则可以得到结果

在上图中，如果您需要对该条目进行进一步的编辑操作，可以点击上图所示界

面中的链接

条目呈黄色高亮），再选择条目旁边的“编辑”按钮，进入编辑界面对它进行

（

编辑。如下图示

：

转至该页”按钮，进入该条目所在的ARP静态绑定列表所在页

——“

：

。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.11.2 ARP映射表

选择IP与MAC绑定下的ARP映射表，您可以进入ARP映射表显示界面。本页显示

当前设置的和通过路由器ARP的映射列表，并显示是否已经绑定。同时页可以将

指定映射条目导入到ARP静态列表中进行进一步的编辑操作，或者直接删除该映

射条目

。

ARP映射表：显示映射表条目信息



MAC地址：显示网络中计算机的MAC地址



IP地址：显示与MAC地址匹配的计算机的IP地址



状态：显示该条目状态，绑定或未绑定



配置：显示对该条目的操作的超级链接——导入或删除



导入：点击该按钮，您可以将该条目导入到前面的静态ARP绑定列表



中

。

删除：点击改按钮，您可以将该条目从ARP映射表中删除



注意

1、删除时，如果该条目状态为“已绑定”，且在静态ARP绑定列表中该条目

：

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

也已经绑定，则会使该静态绑定条目的状态由绑定变成不绑定)

2、上面 1 情形必须在静态ARP绑定设置启用时才起作用

全部绑定：点击该按钮，您可以动态绑定当前列表中所有条目(不保存到静



态ARP绑定列表中)

全部导入：点击改按钮，您可以把当前ARP映射表的所有条目全部导入到



静态ARP绑定列表中，如果有冲突条目，将忽略冲突条目，添加其他条

目；如果静态绑定表已满，则忽略多余的条目

。

5.12 动态DNS

DDNS的功能是实现固定域名到动态IP地址之间的解析。对于使用动态IP地址的

用户，在每次上网得到新的IP地址后，安装在主机上的动态域名软件就会把该

IP地址发送到由DDNS服务商提供的动态域名解析服务器，并更新域名解析数据

库。Internet上的其他人要访问这个域名的时候，动态域名解析服务器就会返回正

确的IP地址。这样，针对大多数不使用固定IP地址的用户，通过动态域名解析服

务就可以经济、高效的构建自身的网络系统

。

5. 配置指南

花生壳DDNS服务提供者是www.oray.net；科迈网DDNS服务提供者是www.

comexe.cn。在注册成功后，用注册时的用户名和密码就可以登录到DDNS服务器

上。当连接状态显示成功之后，互联网上的其它主机就可以通过以域名的方式对

您的路由器或虚拟服务器进行访问了

。

5.12.1 花生壳DDNS

选择动态DNS菜单，在界面的“服务提供者”下拉选项中选择“花生壳（www.

oray.net

您将进入下图所示的花生壳DDNS设置界面。本页设置“花生壳

）”，

”

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

的DDNS参数，当连接状态显示成功之后，互联网上的其它主机就可以通过域名

WAN

5. 配置指南

的方式对您的路由器或虚拟服务器进行访问了

服务商链接：当您成功连接外网后，点击该项，您可以分别链接到“花生



壳动态域名解析服务申请”和“花生壳动态域名解析服务帮助”页面

服务提供者：请您选择提供DDNS的服务器名



WA N 口：请您选择向 D D NS 服务器注册使用的 WA N 口（WA N 1 或



WAN2

）。

用户名：请您输入在DDNS服务器上注册的用户名



密码：请你输入在DDNS服务器上注册的密码



。

启用DDNS：请您选择是否启用该DDNS功能



连接状态：显示当前与DDNS服务器的连接状态



服务类型：显示用户的类型（花生壳专业用户或者花生壳标准用户



域名信息：显示当前DDNS服务器获得的域名服务列表



。

）。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5.12.2 科迈DDNS

选择动态DNS菜单，在界面的“服务提供者”下拉选项中选择“科迈网（www.

comexe.cn

网”的DDNS参数。当连接状态显示成功之后，互联网上的其它主机就可以通过

域名的方式对您的路由器或虚拟服务器进行访问了

服务提供者：请您选择提供DDNS的服务器名



域名：请您输入在DDNS服务器上已经注册的域名信息



您将进入下图所示的科迈网DDNS设置界面。本页设置“科迈

）”，

。

5. 配置指南

WA N 口：请您选择向 D D NS 服务器注册使用的 WA N 口（WA N 1 或



WAN2

）。

用户名：请您输入在DDNS服务器上注册的用户名



密码：请您输入在DDNS服务器上注册的密码



启用：请您选择是否启用该DDNS功能



连接状态：显示当前与DDNS服务器的连接状态



。

5. 配置指南

TL-R4238/TL-R4239/TL-R4299G

5.13 交换机功能

双

口网吧专用宽带路由器用户手册

WAN

在“交换机功能”菜单下面，共有“端口统计

制

您即可进行相应的功能设置或查询相关的状态，下面将详细讲解各子项的功能

”、“

端口参数

”、“

端口状态

Port VLAN”六个子项。单击某个子项

”、“

端口监控

”、“

端口流量限

，

。

5.13.1 端口统计

选择交换机功能下的端口统计，您可以进入端口统计显示界面。端口统计将针对

每一个端口，统计它收发了多少数据字节、多少数据帧、多少个广播帧、多少个

多播帧、多少个错误帧等等。其页面显示如下

：

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

Rx Unicasts：接收的数据帧的目的MAC地址为单播MAC地址的数据帧数



目

。

Tx Unicasts：发送的数据帧的目的MAC地址为单播MAC地址的数据帧数



目

。

Rx Broadcasts：接收的数据帧的目的MAC地址为广播MAC地址的数据帧数



目

。

Tx Broadcasts：发送的数据帧的目的MAC地址为广播MAC地址的数据帧数



目

。

Rx Multicasts：接收的数据帧的目的MAC地址为多播MAC地址的数据帧数



目

。

Rx Bytes：接收的数据帧的总字节数（不包含错误帧



Tx Bytes：发送的数据帧的总字节数（不包含错误帧



Rx Pauses：接收的Pause帧的数据帧数目



Tx Pauses：发送的Pause帧的数据帧数目



Rx CRC Errors：接收的含非法校验字段的数据帧数目



Rx Collisions：接收数据帧时产生的碰撞（即冲突）数目



。

）。

。

5. 配置指南

Rx 64 B：接收及转发的长度为64字节的数据帧数目（包含错误帧



Rx 65 to127 B：接收及转发的长度为65～127字节的数据帧数目（包含错误



帧

）。

Rx 128 to255 B：接收及转发的长度为128～255字节的数据帧数目（包含错



误帧

）。

Rx 256 to511 B：接收及转发的长度为256～511字节的数据帧数目（包含错



误帧

）。

Rx 512 to1023 B：接收及转发的长度为512～1023字节的数据帧数目（包含



）。

5. 配置指南

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

错误帧

）。

Rx 1024 toMax：接收及转发的长度为1024～1518字节的数据帧数目（包含



错误帧

）。

Rx Undersizes：接收的长度小于64字节并且包含合法校验字段的数据帧数



目

。

Rx Fragments：接收的长度小于64字节并且包含非法校验字段的数据帧数



目

。

Rx Oversizes：接收的长度超过最大字节数并且包含合法校验字段的数据帧



数目

。

Rx Jabbers：接收的长度超过最大字节数并且包含非法校验字段的数据帧数



目

。

WAN

注意

以太网中的数据帧长度一般在64到1522字节之间，本交换机支持最大帧长为1522

IEEE Tag帧）或1518（untag帧）的数据帧的统计，超出这个长度的数据帧将被

（

统计成错误帧（Jumbo帧除外

：

）。

5.13.2 端口监控

选择交换机功能下的端口统计，您可以进入如下端口监控界面。端口监控主要是

使用一个监控端口对一个或多个被监控端口进行输入监控（Ingress），输出监控

Egress）或输入输出监控（Ingress & Egress）。这里的输入/输出是相对路由器

（

的交换机部分而言的

TL-R4238/TL-R4239页面显示如下图

。

：

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

TL-R4299G页面显示如下图：

监控模式：请您选择端口监控的模式：禁用、输入监控、输出监控或输入



WAN

5. 配置指南

输出监控。这里的输入/输出是相对路由器的交换机部分而言的

监控端口：请您选择监控主机的端口



被监控端口：请您选择被监控端口



注意

1、 TL-R4238/TL-R4239仅支持输出监控和输入输出监控；TL-R4299G支持输

入监控、输出监控和输入、输出监控

2、端口监控不支持跨越VLAN的监控，当设置多个VLAN时，注意要将监控端

口添加到需要被监控的端口成员所在的VLAN中

：

。

5.13.3 端口流量限制

选择交换机功能下的端口流量限制，您可以进入如下设置界面。端口流量限制提

供针对每个端口的流量限制设置，入口提供“不限制

多播

”、“广播”、“

所有帧”等五种不同的限制模式，而出口限制则是针对所

”、“

FLOOD

”、“

广播和

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

有帧的限制

TL-R4238/TL-R4239页面显示如下图

TL-R4299G页面显示如下图



。

：

入口限制模式：请您选择入口限制模式，它一共包含下面五个选项

不限制：选择该项表示对进入该端口的数据帧不进行限制



FLOOD：选择该项表示对进入该端口的广播帧、多播帧、以及目的



MAC地址不在MAC地址表的帧进行限制

。

广播和多播：选择该项表示对进入该端口的广播帧和多播帧进行限



制

。

广播：选择该项表示对进入该端口的广播帧进行限制



所有帧：选择该项表示对进入该端口的所有帧进行限制



其中FLOOD、广播以及广播和多播的限制方式就是传统意义上的广播风暴抑制

路由器的交换机部分可以对三种常见的广播帧（广播包、组播包、未学习到地址

的单播包）进行过滤

。

，

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

广播风暴是指网络上的广播帧数量急剧增加而影响正常的网络通讯的反常现象

广播风暴的判断标准为一个端口是否在短时间内连续收到许多个广播帧，广播风

暴会严重降低网络性能。端口流量限制允许交换机部分对网络上出现的广播帧进

行过滤。当交换机检测到广播帧数目超出一定的范围时，会自动丢弃广播帧，以

防止广播风暴的发生

当设置为所有帧的限制方式时，交换机部分将对所有的数据帧都进行限制，对于

入口的数据包采用过滤处理，若当前流量超出入口限制流量时，超出的部分将被

丢弃；对于出口的数据，仅限制流量（根据端口流量控制的开启情况决定是否丢

弃超出限制速率外的帧），这时起到端口下行带宽限制的作用

注意

在限制速率的设置上，TL-R4238/TL-R4239仅支持分级的设置，即只能从已有选

项中选择速率。而TL-R4299G支持用户自定义设置，即您可以在65~25600Kbps之

间设置速率限制

。

：

。

5.13.4 端口参数

5. 配置指南

选择交换机功能下的端口参数，您可以进入如下设置界面。它主要包括是否启用

端口，是否启用端口流量控制，以及设置端口工作模式

端口的工作模式



TL-R4238/TL-R4239的交换机部分支持五种端口工作模式：10M半双工，10M全双

工，100M半双工，100M全双工和自协商模式；TL-R4299G在TL-R4238/TL-R4239

的基础上增加了对1000M全双工的支持

如100M全双工，前面的数字表示的是传输速率，后面表示的是双工模式。半双

。

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

工是指传输的两边既可以发送，也可以接收，但是在某一时刻只能有一个设备使

用网络传输介质，即不能同时进行发送和接收；全双工是指传输的两边可以同时

WAN

5. 配置指南

进行发送和接收，互不影响

TL-R4238/TL-R4239页面显示如下

TL-R4299G页面显示如下

端口的N-Way自动协商功能



交换机部分的端口提供N-Way自协商功能。该功能使交换机的端口可根据另一端

。

：

设备的连接速度和双工模式，自动调节速度和双工模式到双方都可以达到的最

高水平。自协商的设备可以交换关于各自功能的信息，这样就可以使设备进行

自动配置，实现自动调整传输方式（全双工或半双工）和传输速度（10Mbps

100Mbps，1000Mbps）的功能

SFP模块端口只能按默认的工作方式工作，不支持手动设定工作模式

。

，

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

流量控制



流量控制（Flow control）是为了同步接收方和发送方的的速度而进行的控制。当

接收方接收能力比发送方的发送能力小的时候，如果没有流量控制就会丢失数

据。流量控制主要分两种情况：在半双工方式下，流控采用Backpressure标准

在全双工方式下，使用基于PAUSE帧的流量控制，即IEEE802.3x标准

半双工方式下，当接收方设备的资源不足时就会启动流量控制，发送一组载波信

号脉冲串（假冲突信号），发送方设备检测到网络上的载波信号和自己发送的信

号不同，就会停止一段时间（随机时间）后再发送数据，接收方就可以在这个时

间内处理数据，从而达到流量控制

全双工方式下，当接收方设备的资源不足时就会启动流量控制。由于发送方发送

数据时接收方也可以发送数据给发送方（全双工的特征），因此接收方可以通过

发送一个PAUSE帧告诉发送方停止一段时间再发送数据。这就是全双工下流量控

制下的IEEE802.3x 标准

。

；

5.13.5 端口状态

5. 配置指南

选择交换机功能下的端口参数，您可以进入如下端口状态显示界面。端口状态可

以标识端口上是否接有设备，如果接有设备，它的工作速率是多少，它是工作在

全双工模式还是半双工模式，它是否启用了流量控制等等

TL-R4238/TL-R4239页面显示如下

：

。

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

TL-R4299G页面显示如下

：

5.13.6 Port VLAN

选择交换机功能下的Port VLAN，您可以进入Port VLAN的设置界面。虚拟局域网

Virtual Local Area Network，VLAN）可以把数据交换限制在各个虚拟网的范围

（

内，从而减少整个网络范围内广播包的传输，提高网络的传输效率；同时各虚拟

网之间不能直接进行通讯，而必须通过路由器转发，起到了隔离端口的作用，为

高级安全控制提供了可能，增强了网络的安全性。VLAN功能的适用性很广，在

数据交换较频繁或对网络安全性有要求的环境均可适用。如：1、在智能小区

、

校园、企业等应用环境，使用VLAN功能可使不同VLAN间的工作站不能互相访

问，可为网络安全控制提供良好保障；2、在大型网吧、大中型企业等环境中

使用VLAN可大大减少网络中不必要的数据交换的数量，杜绝广播风暴，提升网

络传输性能。并且，通过网络分段的方法，各个网段可共用一套网络设备，这样

不仅减少了网络硬件的开销，还有利于设备迁移，降低连网成本

本页显示当前VLAN的配置信息，TL-R4238/TL-R4239支持3个VLAN的设置，TL-

R4299G支持9个VLAN的配置。缺省情况下，只有VLAN1是启用的，所有的端口

。

，

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

成员都处于同一个VLAN中。当需要添加一个新的VLAN时，应先启用要设置的

VLAN，再按照自己的需要添加VLAN的成员端口

TL-R4238/TL-R4239页面显示如下

TL-R4299G页面显示如下

启用：请您选择是否启用对应的VLAN设置，只有选择启用后，才能设置该



：

。

5. 配置指南

VLAN

。

VLAN1/2/3…：VLAN（虚拟局域网）的编号



端口：请您选择该VLAN的端口，它对应于路由器的物理端口，选中某端



口，则表示此端口是该VLAN的成员，否则不是

在您设置VLAN时，您需要遵循以下几条规则

1) 已启用的VLAN不允许存在VLAN包含关系

2) 已启用的VLAN的端口成员不允许为空

3) 当前启用的VLAN条目不允许为空

。

：

；

，

允许单独一个端口构成一个VLAN

；

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

5. 配置指南

注意

当一个端口不属于任何一个VLAN时，它与单个端口独自构成一个VLAN时一致

：

5.14 系统工具

在“系统工具”菜单下面，共有“时间设置

”、“

软件升级

”、“

恢复出厂设

。

置

志

“

中某个子项，即可对它进行相应的功能设置，下面将详细讲解各子项的功能

备份和载入配置

”、“

Syslog设置

”、“

IP地址转换表

重启路由器

”、“

远端WEB管理

”、“

NAT源端口设置”以及“证书设置”十四个子项。单击其

”、“

修改登录口令

流量统计

”、“

系统日

”、“

联机测试

”、

。

5.14.1 时间设置

选择系统工具下的时间设置，您可以进入下面的时间设置界面。本页用来设置路

TL-R4238/TL-R4239/TL-R4299G

双

口网吧专用宽带路由器用户手册

WAN

由器的系统时间，您可以选择自己设置时间，也可以选择从互联网上获取标准的

GMT时间。具体设置页面如下

优先使用NTP (Server)：请您输入希望采用的NTP Server的IP地址（可以输



入两个）。NTP Server是网络时间服务器，用于Internet网上的计算机时间

同步。当路由器获取GMT时间时，优先从该时间服务器上获取

设置步骤

首先请您选择您所在的时区，然后在日期和时间栏内填入相应值，最后单击保存

按钮完成系统时间的设置

：

。

5. 配置指南

如果您已经连上了互联网，则您也可以直接单击获取GMT时间按钮，从互联网上

获取标准的GMT时间

注意

1、关闭路由器电源后，时间信息会丢失，只有当您下次开机连上Internet后

路由器才会自动获取GMT时间

2、您必须先连上Internet获取GMT时间或在此页手动设置系统时间，路由器其

他功能（如防火墙）中的时间限定才能生效

：

。

，

双

口网吧专用宽带路由器用户手册

TL-R4238/TL-R4239/TL-R4299G

WAN

5.14.2 软件升级

选择系统工具下的软件升级，您可以进入下面的软件升级界面。通过升级本路由

5. 配置指南

器的最新版本软件，您将获得最新的功能。升级页面如下

升级步骤

1、请先登录本公司的网站(www.tp-link.com.cn)，下载最新版本的软件

2、选择系统工具下的软件升级项，在上图界面中的文件栏内填入已下载文件

3、单击升级按钮进行软件升级

4、升级完成后，路由器将自动重启

1、升级时请选择与当前硬件版本一致的软件

2、在升级过程中不能关闭路由器电源，否则将导致路由器损坏而无法使用

：

的全路径文件名，或用浏览按钮选择已下载的升级文件

。

注意

：

。

：

。

升级过程需要一段时间，升级完成后，路由器将会自动重启

。

5.14.3 恢复出厂设置

选择系统工具下的恢复出厂设置，您可以进入下面的操作界面。单击恢复出厂设

置按钮将使路由器的所有设置恢复到出厂时的默认状态。操作页面如下

：

TP-LINK TL-R4238 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

物 品 清 单

第一 章 用户 手册 简介

1.1 用途

1.2 约定

1.3 用户手册概述

第二 章 产品 概述

2.1 产品简介

2.2 特性和规格说明

2.2.1 主要特性

2.2.2 规格

第三 章 硬件 安装

3.1 面板布置

3.1.1 前面板

3.1.2 后面板

3.2 系统需求

3.3 安装环境

3.4 硬件安装步骤

第四 章 快速 安装 指南

4.1 建立正确的网络设置

4.2 快速安装指南

第五 章 配置 指南

5.1 启动和登录

5.2 运行状态

5.3 设置向导

5.4 网络参数

5.4.1 LAN口设置

5.4.2 WAN口设置

5.4.3 WAN口在线检测

5.4.4 MAC地址克隆

5.4.5 流量均衡控制

5.4.5.1 添加或编辑流量均衡控制

5.4.6 ISP均衡控制

5.4.7 均衡策略

5.4.8 WAN端口参数

5.5 DHCP服务器

5.5.1 DHCP服务

5.5.2 客户端列表

5.5.3 静态地址分配

5.5.3.1 添加或编辑静态地址

5.6 转发规则

5.6.1 虚拟服务器

5.6.1.1 添加或编辑虚拟服务器

5.6.2 特殊应用程序

5.6.2.1 添加或编辑特殊应用程序

5.6.3 DMZ主机

5.6.4 UPnP设置

5.7 安全设置

5.7.1 防火墙设置

5.7.2 IP地址过滤

5.7.2.1 添加或编辑IP地址过滤规则

5.7.3 域名过滤

5.7.3.1 添加或编辑域名过滤规则

5.7.4 MAC地址过滤

5.7.4.1 添加或编辑MAC地址过滤规则

5.7.5 攻击防护

5.7.6 区域设置

5.7.6.1 扫描类攻击防护

5.7.6.1.1 IP扫描

5.7.6.1.2 端口扫描

5.7.6.2 DoS类攻击防护

5.7.6.2.1 ICMP Flood攻击

5.7.6.2.2 UDP Flood攻击

5.7.6.2.3 SYN Flood攻击

5.7.6.2.4 LAND攻击

5.7.6.2.5 WinNuke

5.7.6.3 可疑包类防护

5.7.6.3.2 没有Flag的TCP包

5.7.6.3.3 同时设置SYN和FIN的TCP包

5.7.6.3.4 仅设置FIN而没有设置ACK的TCP包

5.7.6.3.5 未知协议

5.7.6.4 含有IP选项的包防护

5.8 路由功能

5.8.1 静态路由表

5.9 连接数限制

5.9.1 连接数设置

5.9.2 连接数列表

物品清单

第一章用户手册简介

第二章产品概述

第三章硬件安装

第四章快速安装指南

第五章配置指南
