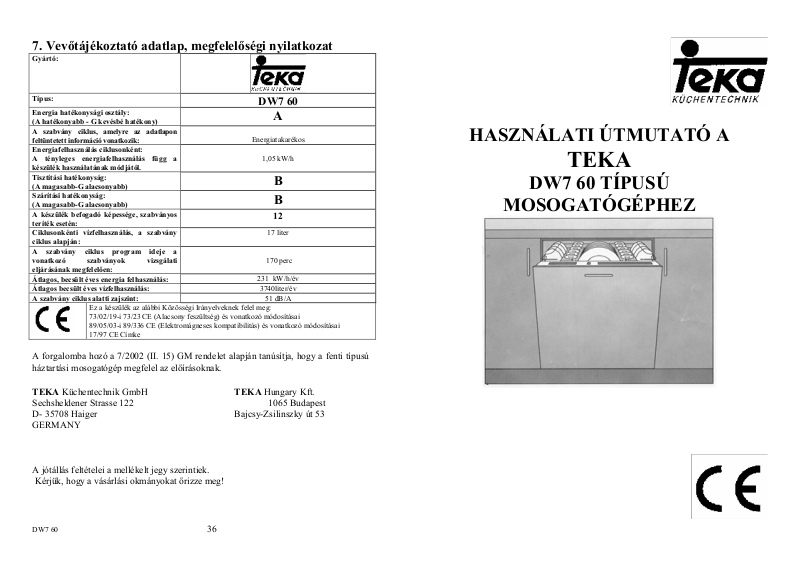

7. Vevőtájékoztató adatlap, megfelelőségi nyilatkozat
Gyártó:
Típus:
Energia hatékonysági osztály:
(A hatékonyabb - G kevésbé hatékony)
A szabvány ciklus, amelyre az adatlapon
feltüntetett információ vonatkozik:
Energiafelhasználás ciklusonként:
A tényleges energiafelhasználás függ a
készülék használatának módjától.
Tisztítási hatékonyság:
(A magasabb-G alacsonyabb)
Szárítási hatékonyság:
(A magasabb-G alacsonyabb)
A készülék befogadó képessége, szabványos
teríték esetén:
Ciklusonkénti vízfelhasználás, a szabvány
ciklus alapján:
A szabvány ciklus program ideje a
vonatkozó szabványok vizsgálati
eljárásának megfelelően:
Átlagos, becsült éves energia felhasználás:
Átlagos becsült éves vízfelhasználás:
A szabvány ciklus alatti zajszint:
A forgalomba hozó a 7/2002 (II. 15) GM rendelet alapján tanúsítja, hogy a fenti típusú
háztartási mosogatógép megfelel az előírásoknak.
Ez a készülék az alábbi Közösségi Irányelveknek felel meg:
73/02/19-i 73/23 CE (Alacsony feszültség) és vonatkozó módosításai
89/05/03-i 89/336 CE (Elektromágneses kompatibilitás) és vonatkozó módosításai
17/97 CE Címke
DW7 60
A
Energiatakarékos
1,05 kW/h
B
B
12
17 liter
170 perc
231 kW/h/év
3740liter/év
51 dB/A
TEKA Küchentechnik GmbH TEKA Hungary Kft.
Sechsheldener Strasse 122 1065 Budapest
D- 35708 Haiger Bajcsy-Zsilinszky út 53
GERMANY
A jótállás feltételei a mellékelt jegy szerintiek.
Kérjük, hogy a vásárlási okmányokat őrizze meg!
DW7 60 36
HASZNÁLATI ÚTMUTATÓ A
TEKA
DW7 60 TÍPUSÚ
MOSOGATÓGÉPHEZ
Kedves Vásárló!
Köszönjük, hogy a TEKA termékét választotta. Biztosak vagyunk abban, hogy ez a
modern és praktikus termék, amelyik a legjobb anyagokból készült, kielégíti minden
igényét.
Kérjük, mielőtt használatba venné a készüléket, figyelmesen olvassa végig ezt a
használati utasítást, hogy a legjobb teljesítményt érje el, minden lehetőséget
megismerjen és elkerülje azokat a zavarokat, amelyek a nem szabályszerű használatból
erednek! Megismerheti azt is, hogy hogyan lehet kisebb zavarokat elhárítani.
Kérjük, őrizze meg a használati utasítást és a készülék eladása, vagy elajándékozása
esetén adja tovább az új tulajdonosnak! A használati utasításban leírtak be nem
tartásából eredő károkért a gyártó nem vállal felelősséget.
Ez a használati útmutató többféle, hasonló típusú mosogatógépre vonatkozik, ezért
olyan funkciók leírását is tartalmazhatja, amelyek az Ön készülékén nem találhatók.
Kérjük, hogy a készülék üzembe helyezését a szakemberrel végeztesse. A szakszerűtlen
üzembe helyezésből keletkező kár nem tartozik a jótállási kötelezettségek körébe. Az
üzembe helyezés költségei a vásárlót terhelik.
Nagyobb vízkeménység esetén, javasoljuk külön vízlágyító beszerelését (nem
vízkezelőt)!
A csomagoló anyagot hiánytalanul őrizze meg néhány napig, és az esetleges csere
esetén ebben szállítsa vissza a készüléket.
A használati útmutató fejezetei úgy vannak felépítve, hogy lépésről lépésre ismerheti
meg a készülék egyes funkcióit. A magyarázatok könnyen érthetőek és részletes
ábrákkal vannak ellátva. A használati útmutató fontos tanácsokat tartalmaz a mosogató
kosarak, szóró karok, tartók, szűrők és mosogató programok illetve az üzemeltető
elemek helyes használatáról. A tisztítási tanácsok segítik Önt abban, hogy a
mosogatógépet sokáig megőrizze optimális állapotban. Ez az átláthatóan felépített
használati útmutató minden kérdést megválaszol, amelyek az új mosogatógép
használatával kapcsolatban felmerülhetnek.
SZERELŐNEK SZÓLÓ UTASÍTÁSOK: ezek az utasítások szakszerelőnek
szólnak, aki a készülék beszerelését, üzembe helyezését és tesztelését végzi.
FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁSOK: a használati utasításokat, az
üzemeltető elemek leírását és a készülék helyes tisztítását és karbantartását
foglalja magában.
E7 Turbina áramlás szabályzó meghibásodás
A készülék nem képes megfelelően „mérni” a
bevezetett víz mennyiségét. Szakítsa félbe a
mosogatási programot és kapcsolja ki a
készüléket! Kapcsolja újra vissza a
mosogatógépet, programozza be újra és indítsa el a
mosogatási programot! Amennyiben a hiba
továbbra is fennáll, hívja a szerviz központot!
E8 Váltakozó mosogatási rendszer meghibásodás
Szakítsa félbe a mosogatási programot és
kapcsolja ki a készüléket! Kapcsolja újra vissza a
mosogatógépet, programozza be újra és indítsa el a
mosogatási programot! Amennyiben a hiba
továbbra is fennáll, hívja a szerviz központot!
E9 Vízbevezető rendszer meghibásodás
Kérjük, hívja a szerviz központot!
A lámpa nem világít
A lámpa világít
A lámpa villog
Hiba esetén a készülék félbe szakítja a folyamatban lévő programot és jelzi a hibát:
• Az E1, E2, E3, E4, E8 és E9 hibák esetén a készülék azonnal félbe szakítja a
folyamatban lévő programot.
• Az E5, E6 hibák esetén a félbe szakított program a hiba okának megszűntetése után
folytatódik.
• Az E7 hibát a készülék a mosogatási program végén jelzi ki, amennyiben a
készülék működése nem károsodott.
A hibajelzés kikapcsolásához:
• Nyissa ki, majd csukja be a készülék ajtaját, vagy kapcsolja ki, majd be a
készüléket! Ezután újra beprogramozhatja a készüléket.
Amennyiben a hiba továbbra is fennáll, kérjük, forduljon a szerviz
központhoz!
DW7 60 2 35 DW7 60
6. Hibaelhárítás
A mosogatógép képes arra, hogy jelezzen bizonyos hibákat több ellenőrző lámpa
egyidejű világításával/villogásával, a következő jelentésekkel:
HIBA LEÍRÁS
E1
E2
E3
E4
E5
E6
DW7 60 34 3 DW7 60
Aquastop meghibásodás
A vízkiömlés gátló rendszer aktiválódott (típustól
függően). A rendszer kioldódott víz szivárgás
miatt. Kérjük, hívja a szerviz központot!
Biztonsági szint
A rendszer, amely korlátozza a mosogatógép
belsejében lévő vízszintet kioldódott. Szakítsa
félbe a mosogatási programot és kapcsolja ki a
készüléket! Kapcsolja újra vissza a
mosogatógépet, programozza be újra és indítsa el a
mosogatási programot! Amennyiben a hiba
továbbra is fennáll, hívja a szerviz központot!
Vízmelegítési hiba
A víz nem melegszik fel, vagy a melegítési
paraméterek nem megfelelőek. Ismételje meg a
mosogatási programot! Amennyiben a hiba
továbbra is fennáll, hívja a szerviz központot!
Vízhőmérséklet ellenőrzési hiba
Szakítsa félbe a mosogatási programot és
kapcsolja ki a készüléket! Kapcsolja újra vissza a
mosogatógépet, programozza be újra és indítsa el a
mosogatási programot! Amennyiben a hiba
továbbra is fennáll, hívja a szerviz központot!
Vízbevezetési hiba
A készülék nem, vagy nem megfelelően vezeti be
vizet. Ellenőrizze, hogy a víz csatlakoztatás
megfelelő-e, a csap nyitva van-e és a szűrő nincs-e
eltömődve! Amennyiben a hiba továbbra is
fennáll, hívja a szerviz központot!
Víz kiszivattyúzási hiba
A készülék nem, vagy nem megfelelően
szivattyúzza ki a vizet. Ellenőrizze, hogy a víz
kivezető cső nincs-e sehol megtörve vagy
összenyomódva, a szifon és a szűrő nincs-e
eltömődve! Amennyiben a hiba továbbra is
fennáll, hívja a szerviz központot!
Tartalomjegyzék
1. Biztonsági és használati utasítások 4
2. Beszerelés és üzembe helyezés 7
2.1 Csatlakoztatás a vízhálózathoz 8
2.2 Elektromos csatlakoztatás 10
3. A készülék üzemeltetető elemeinek leírása 11
3.1 A kapcsolótábla 11
3.2 Mosogatási programok 13
4. Használati utasítások 17
4.1 A vízlágyító berendezés használata 17
4.2 A mosogatószer és az öblítő szer adagoló használata 18
4.3 Biztonsági utasítások és javaslatok 21
4.4 A kosarak használata 23
5. Tisztítás és karbantartás 29
5.1 Biztonsági utasítások és tanácsok 29
6. Hibaelhárítás 34
7. Vevőtájékoztató adatlap, megfelelőségi nyilatkozat 36
1. Biztonsági és használati utasítások
EZ A HASZNÁLATI ÚTMUTATÓ A KÉSZÜLÉK RÉSZE: MINDIG A
KÉSZÜLÉK KÖZELÉBEN TARTSA SÉRTETLEN ÁLLAPOTBAN! A
KÉSZÜLÉK HASZNÁLATA ELŐTT KÉRJÜK, OLVASSA VÉGIG
FIGYELMESEN A HASZNÁLATI ÚTMUTATÓBAN TALÁLHATÓ ÖSSZES
UTASÍTÁST! A KÉSZÜLÉK BESZERELÉSÉT CSAK SZAKEMBER
VÉGEZHETI AZ ÉRVÉNYBEN LÉVŐ ELŐÍRÁSOK BETARTÁSÁVAL! EZ A
KÉSZÜLÉK HÁZTARTÁSI HASZNÁLATRA KÉSZÜLT ÉS MEGFELEL A
JELENLEG ÉRVÉNYBEN LÉVŐ IRÁNYELVEKNEK 72/23/EGK, 89/336
(BELEÉRTVE 92/31), BELEÉRTVE A RÁDIÓZAVAROK MEGELŐZÉSÉT ÉS
MEGSZÜNTETÉSÉT. A KÉSZÜLÉKET A KÖVETKEZŐ FUNKCIÓKRA
TERVEZTÉK: EDÉNYEK MOSOGATÁSA ÉS SZÁRÍTÁSA. MINDEN MÁS
HASZNÁLAT NEM RENDELTETÉSSZERŰ. A GYÁRTÓ NEM
RENDELTETÉSSZERŰ HASZNÁLAT ESETÉN SEMMILYEN
FELELŐSSÉGET NEM VÁLLAL.
A TÍPUSCÍMKE JÓL LÁTHATÓAN A KÉSZÜLÉK AJTAJÁNAK BELSŐ
SZEGÉLYÉN TALÁLHATÓ, AMELY TARTALMAZZA A MŰSZAKI
ADATOKAT, A TÍPUSSZÁMOT ÉS A VIZSGÁLATI JELZÉSEKET. A
KÉSZÜLÉK AJTAJÁNAK BELSŐ SZEGÉLYÉN TALÁLHATÓ
TÍPUSCÍMKÉT NEM SZABAD ELTÁVOLÍTANI!
HASZNÁLAT UTÁN KAPCSOLJA KI A MOSOGATÓGÉPET, HOGY
ÜGYELJEN ARRA, HOGY A CSOMAGOLÁS RÉSZEI NE KERÜLJENEK
GYERMEKEK KEZÉBE! VÁLASSZA SZÉT A KÜLÖNBÖZŐ CSOMAGOLÁSI
HULLADÉKOT ÉS VIGYE A LEGKÖZELEBBI GYŰJTŐHELYRE!
A KÉSZÜLÉKET AZ ELEKTROMOS KÉSZÜLÉKEKRE VONATKOZÓ
BIZTONSÁGI UTASÍTÁSOK SZERINT FÖLDELNI KELL. HIÁNYZÓ VAGY
HIBÁS FÖLDELÉS ESETÉN A GYÁRTÓ SEMMILYEN FELELŐSSÉGET
NEM VÁLLAL SZEMÉLYEKBEN VAGY TÁRGYAKBAN
BEKÖVETKEZŐ SÉRÜLÉSEKÉRT ÉS KÁROKÉRT.
HA A MOSOGATÓGÉPET SZŐNYEGRE VAGY SZŐNYEGPADLÓRA
ÁLLÍTJA, FIGYELJEN ARRA, HOGY A KÉSZÜLÉK ALSÓ RÉSZÉN
TALÁLHATÓ SZELLŐZŐNYÍLÁSOKAT NE TAKARJA LE!
ELKERÜLJE A FELESLEGES ENERGIAFOGYASZTÁST!
Ha az edények nem száradnak meg és fénytelenek maradnak,
ellenőrizze a következőket:
• Van-e öblítő az öblítőtartályban.
• Az öblítő adagoló beállítása megfelelő-e.
• A használt mosogatószer jó minőségű-e és nem vesztette-e el
hatékonyságát (például: helytelen vagy sokáig nyitott dobozban
való tárolás következtében)
Ha az edények csíkosak vagy foltosak maradnak, ellenőrizze a
következőt:
• Nem állított-e be túl magas öblítőszer adagolást
Ha rozsdásodás nyomai láthatóak a mosogatógép belsejében:
• A mosogatógép kádja nemesacélból készült, ezért bármiféle rozsda
csak külső részeknek köszönhetően fordulhat elő (rozsda részecskék
a vízcsövekből, edényekről, evőeszközökről stb.). Ezeknek, a
rozsdafoltoknak az eltávolításához használjon a kereskedelemben
kapható speciális tisztítószert!
• Ellenőrizze, hogy a használt mosogatószer mennyiség megfelelő-e.
• Ellenőrizze, hogy a só tartály fedele megfelelően van-e bezárva, és
hogy a vízlágyító berendezés beállítása megfelelő-e.
Amennyiben az esetleges zavarokat a "Kisebb zavarok elhárítása" című
fejezetben leírt intézkedésekkel nem tudja megszüntetni, kérjük lépjen
kapcsolatba a szerviz szolgálatunkkal!
FIGYELMEZTETÉS: bármely művelet, amelyet a mosogatógépen arra
nem jogosult személy végez nem része a garanciának és a javítás
költségei, a felhasználót terhelik.
Műszaki adatok
Szélesség
Mélység a kapcsoló tábla külső szegéllyel
történő egybe esése esetén
Magasság (típustól függő)
Befogadóképesség
Víz ellátó nyomás
Elektromos jellemzők
597
599 mm
Szabadon álló: 600 mm
Félig beépíthető: 590 mm – teljesen
integrált: 570mm
Szabadon álló: 850 mm-től 870 mm-ig
890 mm-től 910 mm-ig
Félig beépíthető és teljesen integrált:
820 mm-től 870 mm-ig
860 mm-től 910 mm-ig
12 standard teríték
min. 0,05 – max. 0,9 MPa (min. 0.5 –
max. 9 bar)
Lásd a típuscímkét!
DW7 60 4 33 DW7 60
HA A MOSOGATÓGÉPET HOSSZABB IDEIG NEM HASZNÁLJA
• Egymás után végezzen el két beáztató mosogatási folyamatot!
• Húzza ki a hálózati csatlakozót az aljzatból!
• Hagyja résnyire nyitva a készülék ajtaját, hogy elkerülje a
kellemtelen szagok képződését a mosogató belsejében!
• Töltse fel az öblítő szer adagolót!
• Zárja el a vízcsapot!
MIELŐTT A MOSOGATÓGÉPET HOSSZABB SZÜNET UTÁN
ÚJRA ÜZEMBE HELYEZNÉ
A RÉGI KÉSZÜLÉKET TEGYE HASZNÁLHATATLANNÁ; HÚZZA KI A
HÁLÓZATI KÁBELT AZ ALJZATBÓL, MAJD VÁGJA EL! TEGYE
HASZNÁLHATATLANNÁ AZOKAT A RÉSZEKET, AMELYEK
POTENCIÁLIS VESZÉLYFORRÁST JELENTENEK JÁTSZADOZÓ
GYERMEKEK SZÁMÁRA (AJTÓZÁR, A KÉSZÜLÉK AJTAJA STB.)! A
HASZNÁLATON KÍVÜL HELYEZETT KÉSZÜLÉKET AZ ANYAGOK
ÚJRAHASZNOSÍTHATÓSÁGA ÉRDEKÉBEN KÉRJÜK, VIGYE
GYŰJTŐHELYEKRE!
AZ ELEKTROMOS KÉSZÜLÉKEK MEGSEMMISÍTÉSÉRŐL SZÓLÓ
EURÓPAI DIREKTÍVA 2002/96/EC ELŐÍRJA, HOGY A RÉGI
HÁZTARTÁSI GÉPEKET NEM SZABAD A NORMÁL NEM
• Ellenőrizze, hogy nem rakódott-e le a vízvezetékben szennyeződés
vagy rozsda; ha igen, folyassa a vizet néhány percig!
• Ismét dugja a csatlakozódugót az aljzatba!
• Csatlakoztassa ismét a víz bevezető csövet és nyissa ki a vízcsapot!
KISEBB ZAVAROK ELHÁRÍTÁSA
Néhány esetben megoldást találhat apróbb zavarok esetén a következő utasítások
alapján:
Ha a program nem indul el, ellenőrizze a következőket:
SZELEKTÍV HULLADÉKGYŰJTÉSI FOLYAMAT SORÁN
ÖSSZEGYŰJTENI.
A RÉGI GÉPEKET SZELEKTÍVEN KELL ÖSSZEGYŰJTENI, HOGY
OPTIMALIZÁLNI LEHESSEN A BENNÜK LÉVŐ ANYAGOK
ÚJRAHASZNOSÍTÁSÁT ÉS CSÖKKENTENI LEHESSEN AZ
EMBERI EGÉSZSÉGRE ÉS KÖRNYEZETRE GYAKOROLT
HATÁSUKAT.
AZ ÁTHÚZOTT “SZEMETESKUKA” JELE EMLÉKEZTETI ÖNT
ARRA, HOGY KÖTELESSÉGE EZEKET, A TERMÉKEKET
SZELEKTÍVEN ÖSSZEGYŰJTENI.
A FOGYASZTÓKNAK A HELYI HATÓSÁGOT VAGY
KERESKEDŐT KELL FELKERESNIÜK A RÉGI HÁZTARTÁSI
• A mosogatógép csatlakoztatva van-e az elektromos hálózathoz.
• Nincs-e áramszünet.
MŰKÖDÉSI ZAVAROK ESETÉN ZÁRJA EL A VÍZCSAPOT ÉS VÁLASSZA
• Nyitva van-e a vízcsap.
• Rendesen becsukta-e a mosogatógép ajtaját.
Ha víz marad a mosogatógép belsejében, ellenőrizze a következőket:
• A vízelvezető cső nincs-e összenyomódva.
• A vízelvezető szifon nincs-e eltömődve.
• A mosogatógép szűrői nincsenek-e eltömődve.
Ha az edény a program befejezése után nem tökéletesen tiszta,
ellenőrizze a következőket:
• A megfelelő mennyiségű mosogatószert adagolta-e.
• Van-e só a vízlágyító berendezésben.
• Helyesen pakolta-e be az edényeket.
• A választott program megfelel-e az edény típusának és a
szennyezettségének.
• Minden szűrő tiszta-e és helyesen vannak-e behelyezve.
• Nem tömődtek-e el a szóró karok fúvókái.
• Nem akadályozza-e valamilyen tárgy a szóró karok forgását!
DW7 60 32 5 DW7 60
GÉPEK HELYES ELHELYEZÉSÉT ILLETŐEN.
LE A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATRÓL! VÉGEZETÜL
ÉRTESÍTSEN EGY SZAKSZERVIZT!
HA SZÁLLÍTÁSI SÉRÜLÉSEKET ÉSZLEL A KÉSZÜLÉKEN, NE HELYEZZE
ÜZEMBE A MOSOGATÓGÉPET! KÉRDÉSES ESETBEN KÉRJÜK,
FORDULJON A KERESKEDŐHÖZ! A KÉSZÜLÉKET A GYÁRTÓ
UTASÍTÁSI SZERINT SZAKEMBERNEK KELL BESZERELNI ÉS
CSATLAKOZTATNI.
A MOSOGATÓGÉPET CSAK FELNŐTTEK HASZNÁLHATJÁK.
TARTSA TÁVOL A GYERMEKEKET, ÉS NE ENGEDJE MEG, HOGY A
KÉSZÜLÉKKEL JÁTSZANAK! ÚGY TÁROLJA A TISZTÍTÓSZEREKET,
HOGY AZT GYERMEKEK NE ÉRHESSÉK EL! TARTSA TÁVOL A
GYERMEKEKET A NYITOTT KÉSZÜLÉK AJTÓTÓL! A CSOMAGOLÁS
EGYES RÉSZEI (MŰANYAGZACSKÓK, POLYSTIROL, FÉMDARABOK,
STB.) POTENCIÁLIS VESZÉLYFORRÁST JELENTENEK, EZÉRT
ÜGYELJEN ARRA, HOGY GYERMEKEK NE ÉRHESSÉK EL! TARTSA
TÁVOL A GYERMEKEKET A NYITOTT MOSOGATÓGÉPTŐL; A
KÉSZÜLÉKBEN MARADHAT TISZTÍTÓSZER MARADVÁNY, AMELY A
NE TEGYEN OLDÓSZERT (ALKOHOL VAGY TERPENTIN) A
MOSOGATÓGÉPBE - ROBBANÁSVESZÉLY!
NE TEGYEN OLYAN EDÉNYT A MOSOGATÓGÉPBE, AMELY HAMUVAL,
VIASSZAL VAGY LAKKAL SZENNYEZETT!
NE TÁMASZKODJON, VAGY ÜLJÖN A MOSOGATÓGÉP NYITOTT
AJTAJÁRA: A KÉSZÜLÉK MEGBILLENHET, ÉS SZEMÉLYI
SÉRÜLÉST OKOZHAT!
SOHA NE ÉRINTSE MEG A FŰTŐELEMET KÖZVETLENÜL EGY
MOSOGATÁSI PROGRAM BEFEJEZÉSE UTÁN!
A MOSOGATÓGÉP HASZNÁLATA KÖZBEN AZ ELLENÁLLÁS NÉHÁNY
HELYEN ENYHÉN MEGBARNULHAT. EZ NORMÁLIS JELENSÉG, AMELY
AZ ÜZEMELÉS MÓDJÁVAL FÜGG ÖSSZE, ÉS NEM KÁROSÍTJA A
KÉSZÜLÉK ÜZEMELÉSÉT.
A MOSOGATÁSI PROGRAM BEFEJEZÉSE UTÁN ÉS A SZÁRÍTÁS ELŐTT
AZ ESETLEGESEN AZ EDÉNYEKBEN, VAGY A MOSOGATÓGÉPBEN
MARADÓ VIZET NE FOGYASSZA El!
A KÉSEKET ÉS EGYÉB ÉLES EVŐESZKÖZÖKET A HEGYÜKKEL LEFELÉ
TEGYE AZ EVŐESZKÖZKOSÁRBA, VAGY FEKTESSE VIZSZINTESEN A
FELSŐ KOSÁRBA! ÜGYELJEN ARRA, HOGY NE VÁGJA MEG MAGÁT, ÉS
ÚGY PAKOLJA BE AZ EVŐESZKÖZÖKET, HOGY AZOK NE ESHESSENEK
KI A KOSÁRBÓL!
AQUASTOPPAL FELSZERELT TÍPUSOK
AZ AQUASTOP EGY OLYAN BERENDEZÉS, AMELY A
KÉSZÜLÉK ESETLEGES TÖMÍTETLENSÉGE ESETÉN KIZÁRJA,
HOGY A VÍZ ELÖNTSE A HELYISÉGET. HA BEKAPCSOL EZ A
BERENDEZÉS, KÉRJÜK, HÍVJON SZAKEMBERT A HIBA
MEGÁLLAPÍTÁSÁRA ÉS ELHÁRÍTÁSÁRA!
AQUASTOP RENDSZERREL FELSZERELT KÉSZÜLÉKEKNÉL A
VIZBEVEZETŐ CSŐ EGY MÁGNES SZELEPET TARTALMAZ. EZT A
CSÖVET SEMMI ESETRE NE VÁGJA ÁT ÉS NE EJTSE A MÁGNES
SZELEPET VÍZBE! HA A VIZBEVEZETŐ CSŐ MEGSÉRÜLNE,
VÁLASSZA LE A KÉSZÜLÉKET A HÁLÓZATRÓL!
• Nyomja meg a D szűrőt alulról, hogy ki tudja venni a mikro filterből!
• Válassza szét a két részt, amelyekből a műanyagszűrő összeáll, ehhez nyomja meg
az ábrán nyíllal jelölt helyeken a szűrőtestet!
• Távolítsa el a középső szűrőt felfelé kiemelve!
UTASÍTÁSOK ÉS TANÁCSOK A HELYES ÁPOLÁSHOZ
• A szűrőket folyó víz alatt egy erős kefével tisztítsa meg!
• A szűrők a fent leírt utasításoknak megfelelő tisztítása
elengedhetetlen, mert a mosogatógép eltömődött szűrőkkel nem
működik.
• A megtisztított szűrőt gondosan helyezze vissza, hogy elkerülje a
DW7 60 6 31 DW7 60
A SZÓRÓKAROK TISZTÍTÁSA
A szóró karok könnyedén levehetők, hogy rendszeresen megtisztíthassa a fúvókákat és
így elkerülje azok eltömődését. Alaposan tisztítsa meg a szóró karokat folyó víz alatt,
majd óvatosan tegye vissza a helyükre, győződjön meg arról, hogy akadálytalanul
körbe tudnak forogni!
• A felső szóró kar kivételéhez csavarja ki az R záró anyát
• Az alsó szóró kart emelje egyszerűen ki a közepénél meghúzva!
A SZŰRŐEGYSÉG TISZTÍTÁSA
• Rendszeresen ellenőrizze a középső szűrőt C, és amennyiben szükséges tisztítsa
meg! A szűrő kivételéhez tartsa szorosan a füleket, fordítsa el azokat az óramutató
járásával ellentétes irányba és emelje ki felfelé!
KÖZVETLENÜL A KÉSZÜLÉK BESZERELÉSE UTÁN VÉGEZZE EL A
KÉSZÜLÉK RÖVID ELLENŐRZÉSÉT A TOVÁBBIAKBAN MEGADOTT
UTASÍTÁSOK SZERINT! AMENNYIBEN A KÉSZÜLÉK NEM MŰKÖDIK,
VÁLASSZA LE AZ ELEKTROMOS HÁLÓZATRÓL ÉS ÉRTESÍTSE A
LEGKÖZELEBBI SZERVIZSZOLGÁLATOT! NE PRÓBÁLJA MEG SAJÁT
KEZŰLEG MEGJAVÍTANI A KÉSZÜLÉKET!
AZ ÖN MOSOGATÓGÉPE MEGFELEL MINDEN ÉRVÉNYBEN LÉVŐ
BIZTONSÁGI ELŐÍRÁSNAK ÉS AZ ELEKTROMOS KÉSZÜLÉKEKRE
VONATKOZÓ ELŐÍRÁSOKNAK IS. MŰSZAKI ELLENŐRZÉSEKET
KIZÁRÓLAG ENGEDÉLYEZETT SZAKEMBER VÉGEZHETI.
ILLETÉKTELEN SZEMÉLYEK ÁLTAL VÉGZETT SZERELÉS
NEMCSAK A GARANCIÁLIS JOGOK ELVESZTÉSÉT VONJA MAGA
UTÁN, DE VESZÉLYT JELENT A FELHASZNÁLÓRA IS.
A gyártó nem vonható felelősségre olyan személyi sérülésekért vagy károkért,
amelyek a fenti utasítások be nem tartására vezethetők vissza, vagy a készüléken,
akár egyetlen alkatrészen is változtatást végzett, vagy nem eredeti alkatrészek
használata esetén.
Szerelőnek szóló utasítások
2. Beszerelés és üzembe helyezés
Távolítsa el a polisztirolból készült kosárrögzítő elemeket!
Helyezze a készüléket a kívánt beszerelési helyre! A mosogató hátulsó fala és oldalai a
fal vagy más bútorrészek mellé állítható. Ha a mosogatógépet valamilyen hőforrás
közelébe szereli, illesszen be egy speciális hőszigetelő lemezt a mosogatógép és a
hőforrás közé, a készülék túlmelegedésének és hibás működésének megelőzése
érdekében.
A stabilitás biztosítása érdekében a beépíthető vagy aláépíthető mosogatót csak olyan
összefüggő munkalap alá szerelje be, amelyek a szomszédos bútorrészekhez vannak
csavarozva!
A beszerelés megkönnyítése érdekében a vízbevezető és a vízelvezető cső bármely
irányba fordítható; győződjön meg arról, hogy a csövek nincsenek összecsavarodva,
összenyomódva vagy nincsenek túl szorosan meghúzva.
Miután elhelyezte a csövet a megfelelő irányba, húzza meg az anyacsavart! Egy
legalább 8 cm-es lyuk szükséges az áramellátó kábel és a csövek átvezetéséhez.
Egyensúlyozza ki a készüléket vízszintesre az állítható magasságú lábacskák
segítségével! Ez a művelet elengedhetetlen a mosogatógép helyes
működéséhez.
DW7 60 30 7 DW7 60
A mosogatógépet szigorúan tilos kerámia főzőlap alá beszerelni.
A mosogatógép hagyományos főzőlap alá szerelhető be, amennyiben a
munkalapon nincsenek törések és a mosogatógép és a főzőlap
biztonságosan van beszerelve úgy, hogy minden veszélyforrás kizárásra
kerüljön.
Csak a szabadon álló típusoknál:
− A szabadon álló mosogatógép fölé szigorúan tilos főzőlapot beszerelni.
− Amennyiben az Ön készüléke nem beépíthető, és ezért az egyik oldala
szabadon marad, az ajtó zsanér területet biztonsági okokból le kell
fedni(sérülés veszély). A lefedéshez szükséges tartozékok
szakkereskedőnél vagy a Vevőszolgálatnál vásárolható meg.
− A mosogatógép beépítéséhez a speciális tartozékokat a
Vevőszolgálatnál vásárolhatja meg.
Néhány típusú beépíthető mosogatógép csak egy állítható lábacskával van
ellátva a hátoldalánál, amelyet a készülék elülső oldalának alsó részén
található csavarral lehet beállítani.
2.1 Csatlakoztatás a vízhálózathoz
Az esetleges eltömődés és a készülék megrongálódásának megelőzése: új
vagy régóta nem használt vízvezeték esetén a csatlakoztatás előtt győződjön
meg arról, hogy a víz tiszta és nem tartalmaz-e szennyeződéseket, mert
különben fennáll a veszélye annak, hogy a készülék megrongálódik. A
készüléket mindig új tömlőkkel kell a vízhálózatra kötni, régi vagy
használt tömlőket sosem szabad használni.
CSATLAKOZTATÁS A VÍZELLÁTÁSHOZ
Csatlakoztassa a víz bevezető csövet egy 3/4-es menetű hidegvíz csatlakozóra, a
mosogatógép tartozékai közül helyezze be az A szűrőt!
Szorosan csavarja a helyére a csövet kézzel, majd húzza meg egy fogóval
körülbelül egy negyed fordulatot elfordítva!
Az AQUASTOP rendszerrel felszerelt típusoknál a szűrő már a menetes gyűrűbe
van helyezve.
5. Tisztítás és karbantartás
Minden karbantartási és tisztítási munkálat előtt válassza le a készüléket
az elektromos hálózatról!
5.1 Biztonsági utasítások és tanácsok
Kerülje a savas tisztítószerek vagy súrolószerek használatát!
A mosogatógép külső felületét és az ajtó burkolatát rendszeresen tisztítsa egy vízzel és
lakkozott felületekhez való semleges tisztítószerrel megnedvesített puha rongy
segítségével!
Az ajtó tömítését egy nedves szivaccsal tisztítsa!
Rendszeres időközönként (évente egyszer vagy kétszer) tanácsos a mosogatógép kádját
és a tömítéseket is megtisztítani nedves rongy és víz használatával, a lerakódások
eltávolítása érdekében.
A VÍZBEVEZETŐCSŐ SZŰRŐJÉNEK TISZTÍTÁSA
Rendszeresen tisztítsa a víz bevezető cső szűrőjét A, amely a vízellátó csap kivezetésnél
található!
Mindenekelőtt zárja el a csapot, aztán csavarja le a vízbevezető cső végét, vegye ki az
A szűrőt és óvatosan tisztítsa meg folyó víz alatt! Ezután helyezze vissza az A szűrőt és
gondosan csatlakoztassa ismét a víz bevezető csövet!
DW7 60 8 29 DW7 60
Kihúzható verzió:
• Húzza ki a jobb oldali kosárvezető sínt!
• Távolítsa el az ütközőt! Ehhez először akassza ki az ábrán, látható módon!
• Tolja meg a sínt, hogy kiszabadítsa a kerekeket!
• Illessze az alsó vagy a felső pár kereket a vezetősínbe a kívánt beállításnak
megfelelően!
• Helyezze ismét vissza az ütközőt az eredeti pozícióba!
A készülék működtethető vezetékes melegvízzel is, ha ennek
hőmérséklete nem haladja meg a 60°C-ot. Ebben az esetben a
mosogatás időtartama kb. 20 perccel, lerövidül, és a tisztítás
hatékonysága enyhén csökken. A vezetékes melegvízre való
csatlakoztatást ugyanúgy végezze el, mint a fentebb leírt hidegvízre
történő csatlakoztatást.
A VÍZELVEZETŐCSŐ CSATLAKOZTATÁSA
A vízelvezető csövet vezesse egy legalább 4 cm átmérőjű lefolyócsőbe,
vagy akassza a mosogatóba a készülékhez tartozó műanyag támaszték
segítségével, ügyelve rá, hogy kerülje a megtöréseket és a túlzott
görbületeket! Fontos, hogy a cső ne lazulhasson ki, és ne eshessen le.
Ennek érdekében a műanyag támasztékon egy lyuk található, és ezen
keresztül egy zsineg segítségével azt a falhoz, vagy a vízcsaphoz tudja
erősíteni.
A cső szabad végének 30 és 100 cm közötti magasságban kell lennie és
sosem szabad vízbe merülnie.
Abban az esetben, ha vízszintes helyzetben fekvő hosszabbító tömlőket
használ (amelynek hossza maximum 3 m), a vízelvezetőcső a földtől
maximum 85 cm magasan helyezkedhet el.
Nyomó gombbal felszerelt típusok:
• Húzza ki a kosarat a határ pozícióig és tolja a jobb oldalt felfelé! Ebben a
pozícióban lehetősége van a nagyobb méretű tányérok alsó kosárba történő
bepakolására.
• Az eredeti pozíció visszaállításához húzza ki ismét a felső kosarat és nyomja meg a
kioldó gombot!
DW7 60 28 9 DW7 60
2.2 Elektromos csatlakoztatás
A LAKÁSBAN LÉVŐ FREKVENCIA ÉS FESZÜLTSÉG ÉRTÉKNEK MEG
KELL EGYEZNIE A KÉSZÜLÉK AJTAJÁNAK BELSŐ SZEGÉLYÉN
TALÁLHATÓ TÍPUSCÍMKÉN MEGADOTT ÉRTÉKEKKEL.
BEPAKOLÁS A FELSŐ KOSÁRBA
Az edényeket a felső felükkel előrefelé; a csészéket és üreges edényeket mindig a
nyílásukkal lefelé nézően pakolja be! A kosár bal oldalán, két szinten pakolhatók be
poharak és csészék. A jobb oldalra pakolja be függőlegesen a tányérokat és
csészealjakat a tartók közé!
A VEZETÉKEN LÉVŐ CSATLAKOZÓ DUGÓNAK ÉS AZ
Bepakolási példák:
ALJZATNAK UGYNOLYAN TÍPUSÚNAK KELL LENNIE ÉS MEG
KELL FELELNIE AZ ÉRVÉNBEN LÉVŐ ELŐÍRÁSOKNAK.
A CSATLAKOZÓ DUGÓNAK HOZZÁFÉRHETŐNEK KELL LENNIE A
BESZERELÉS UTÁN.
SOHA NE A VEZETÉKNÉL FOGVA HÚZZA KI A CSATLAKOZÓ
DUGÓT AZ ALJZATBÓL! A HÁLÓZATI KÁBEL SÉRÜLÉSE ESETÉN
AZT CSAK A GYÁRTÓ VAGY ENGEDÉLYEZETT SZAKEMBER
CSERÉLHETI KI.
NE HASZNÁLJON ADAPTERT VAGY TÖBBSZÖRÖS ALJZATOT,
MERT EZ TÚLMELEGEDÉST VAGY TÜZET OKOZHAT!
AMENNYIBEN A KÉSZÜLÉK HÁLÓZATI VEZETÉKÉN NINCS CSATLKAOZÓ DUGÓ:
SZERELJEN FEL EGY LEGALÁBB 3,5 MM KONTAKT NYÍLÁSÚ
TÖBBPÓLUSÚ LEVÁLASZTÓ KAPCSOLÓT! A BESZERELÉS UTÁN A
LEVÁLASZTÓ KAPCSOLÓNAK KÖNNYEN HOZZÁFÉRHETŐNEK KELL
LENNIE.
A HÁLÓZATRA TÖRTÉNŐ CSATLAKOZTATÁST CSAK
ENGEDÉLYEZETT SZAKEMBER VÉGEZHETI AZ ÉRVÉNYBEN LÉVŐ
ELŐÍRÁSOK BETARTÁSÁVAL ÉS A LENTI SÉMA ALAPJÁN.
½ TÖLTET
(típustól függően)
½ TÖLTET
(csak az evőeszköztartóval felszerelt
típusok)
A FELSŐ KOSÁR BEÁLLÍTÁSA
A felső kosár a használó igényeinek és az alsó kosárban lévő edények magasságának
megfelelően két különböző pozícióban használható.
L = barna
N = kék
= sárga-zöld
DW7 60 10 27 DW7 60
Az alábbiak szerint járjon el a kosár pozíciójának beállításához:
FELSŐ KOSÁR
A felső kosárba kizárólag kicsi vagy közepes méretű tárgyakat pakoljon, mint például
poharak, kistányérok, teás- vagy kávéscsészék, lapostányérok, illetve hőálló
műanyagból készült könnyű tárgyakat. Ha a felső kosarat a legalacsonyabb helyzetben
használja, kevésbé szennyezett, nagyobb tányérokat is bepakolhat.
A lehető legjobb helykihasználás érdekében a felső kosárban két műanyag rács
található, amelyek felhajthatók, és így több helyet nyer a magas poharak számára, mint
például a talpas poharak
A felső kosár (baloldalon) két műanyag ráccsal van felszerelve, amelyek felhajthatóak,
így több helyet biztosíthat a magasabb poharaknak, mint például talpas poharaknak.
A jobb oldalon két evőeszköz kosár található, amelyre késeket és teás kanalakat tehet.
Amennyiben nem használja, állítsa függőleges helyzetbe!
A teáskanalak számára kialakított hely kihasználása érdekében, távolítsa el a képen
látható elemet!
A hálózati kábel sérülése esetén, a veszélyek elkerülés érdekében azt
csak a gyártó vagy engedélyezett szakember cserélheti ki.
A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA ESETÉN:
MINDEN TISZTÍTÁSI ÉS KARBANTARTÁSI MŰVELET ELŐTT
VÁLASSZA LE A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATRÓL
VAGY KAPCSOLJA LE A LEVÁLASZTÓ KAPCSOLÓT!
Felhasználónak szóló utasítások
3. A készülék üzemeltetető elemeinek leírása
3.1 A kapcsolótábla
A mosogatógép minden üzemeltető gombja a felső kapcsolótáblán található. A
bekapcsolás, programozás, kikapcsolás, stb. csak az ajtó csukott állapotában
lehetséges.
BE/KI KAPCSOLÓ GOMB
1
START/SZÜNET GOMB
2
PROGRAMVÁLASZTÓ GOMB
3
PROGRAM ELLENŐRZŐ LÁMPÁK
4
„3/1” FUNKCIÓ GOMB
5
„3/1” ELLENŐRZŐ LÁMPA
6
½ TÖLTET GOMB
7
½ TÖLTET ELLENŐRZŐ LÁMPA
8
(csak az evőeszköztartóval felszerelt típusok)
DW7 60 26 11 DW7 60
SÓHIÁNYT JELZŐ ELLENŐRZŐ LÁMPA
9
ÖBLÍTŐSZER HIÁNYT JELZŐ ELLENŐRZŐ LÁMPA
10
AJTÓFOGANTYÚ
11
A mosogatási program beállítása
Bepakolási példák:
Az edényeknek legmegfelelőbb program kiválasztásához figyelje a következő
táblázatot, amelynek segítségével az edény fajtája és szennyezettségi foka szerint
kiválaszthatja a legmegfelelőbb mosogatási programot.
IDŐHOSSZ FOGYASZTÁS PROGRAM VÁLASZ
PERC (2) VÍZ
LIER (1)
15’ 6 0,03
ENERGIA
KWh (2)
ÖBLÍTÉS
TÁS
AZ EDÉNYEK
TÍPUSA ÉS
SZENNYEZET
TSÉGE
Edények,
amelyeket
PROGRAM
LEÍRÁS
Hideg
öblítés.
csak öblíteni
és szárítani
KÍMÉLŐ
ENERGIA
TAKARÉK
OS (*)
AUTO 6070
szeretne.
Enyhén
szennyezett,
használat
után azonnal
tisztítandó
edények.
Átlagosan
szennyezett,
használat
után azonnal
tisztítandó
edények.
Szennyezett
edények,
rászáradt
ételmaradéko
kkal.
Mosogatás
45°C-on.
Hideg
öblítés.
Öblítés
68°C-on.
Szárítás.
Hideg
előmosogat
ás.
Mosogatás
50°C-on.
Öblítés
64°C-on.
Szárítás.
Hideg
előmosogat
ás.
Mosogatás
65°C-on.
70’ 15 1,15
170’ 17 1,05
(**) (**) (**)
½ TÖLTET
(típustól függően)
EVŐESZKÖZTARTÓ KOSÁR
A kosár egy levehető felső ráccsal van felszerelve, amelybe úgy pakolhatja be az
evőeszközöket, hogy elég hely maradjon közöttük az optimális mosogatási
eredményhez. Az edénytartók és a középső fedő a tartozékos zacskóban találhatók. A
középső fedő csak lefedésre szolgál: ne tegyen rá evőeszközt!
Az evőeszközöket egyenletesen elosztva, fogantyújúkkal lefelé pakolja be az
evőeszköztartó kosárba! A késeket óvatosan pakolja be, nehogy megsérüljön az élétől!
Az evőeszköztartó kosár minden fajta evőeszközhöz használható, kivéve azokat,
amelyek olyan hosszúak, hogy akadályozzák a felső szóró kar szabad mozgását.
A merőkanalakat, fakanalakat és vágókéseket a felső kosárba helyezze, és győződjön
meg arról, hogy a kések élei nem nyúlnak ki a kosárból!
Hideg
öblítés.
Öblítés
70°C-on.
Szárítás.
INTENZÍV
DW7 60 12 25 DW7 60
Erősen
szennyezett
edények és
lábasok (nem
alkalmas
Előmosogat
ás 45°C-on.
Mosogatás
70°C-on.
Két hideg
115’ 24 1,77
A felső kosarat állítsa alacsony pozícióra!
ALSÓ KOSÁR
Az alsó kosarat éri az alsó szóró kar teljes ereje, ezért azt a legellenállóbb és
legszennyezettebb edényekhez ajánlatos használni.
Minden bepakolási mód és kombináció lehetséges, feltéve, hogy az edények, lábosok és
serpenyők, úgy vannak elhelyezve, hogy az alulról jövő vízsugár eléri azok minden
szennyezett felületét.
Rögzített tartók
Azért, hogy a lehető legjobban kihasználhassa a kosár belsejében rendelkezésre álló
helyet, néhány típus felhajtható tartóval van felszerelve 2 vagy 4 tányérhoz.
A Beáztató programot csak fél töltettel végezze!
A FÉL TÖLTET (7) – 3/1 (5) funkciók a Beáztató program kivételével bármelyik
programhoz bekapcsolható.
(*) az EN 50242 standard szerinti referencia program.
(1) Közepes fogyasztás a vízlágyító 2 fokozatra történő állításánál.
(2) A program hossza és az energiafogyasztás a víz- és szobahőmérséklettől és az
edények fajtájától és mennyiségétől függően változhatnak.
(**) Amennyiben az „AUTO 60-70”programot választja, a mosogatógép automatikusan
érzékeli az edények szennyezettségi fokát és megfelelően megválasztja a mosási
paramétereket.
A mosogató program nem indul el, ha a készülék ajtaját nem, vagy nem
megfelelően csukja be.
TÁBLÁZAT VIZSGÁLÓ INTÉZETEKEK
Referencia standard EN 50242
Referencia program ENERGIATAKARÉKOS
Kapacitás 12 teríték
A mosogatószer fajtája B
A mosogatószer mennyisége 30 g
Öblítőszer adagoló beállítása 5/6
3.2 Mosogatási programok
A mosogatógépet felszerelték egy kapcsolótáblával, amelynek a leírását A készülék
üzemeltetető elemeinek leírása című fejezetben találja meg. A kapcsolótáblán lévő
üzemeltető gombok segítségével van lehetőség a be- és kikapcsolásra és a
programozásra.
A mosogatási program megkezdése előtt győződjön
meg az alábbiakról:
• a vízcsap nyitva van
Felhajtható tartók
BEPAKOLÁS AZ ALSÓ KOSÁRBA
Óvatosan pakolja be a lapos, mély, desszertes és tálaló tányérokat úgy, hogy
függőlegesen álljanak! A lábasokat, serpenyőket és a fedőket fejjel lefelé pakolja be!
Amikor leveses és desszertes tányérokat pakol be, hagyjon rést közöttük!
BEKAPCSOLÁS
Amikor a BE/KI KAPCSOLÓ gomb (1) be van nyomva, a mosogatógép bekapcsolt
• a megfelelő mennyiségű mosogatószer lett
behelyezve az adagolóba
• a kosarakba helyes módon pakolt be
• a szóró karok szabadon el tudnak forogni
anélkül, hogy megakadnának
• a mosogató ajtaja rendesen be van zárva
állapotban van.
Az ellenőrző lámpák kijelzik a mosogatógép állapotát.
DW7 60 24 13 DW7 60
prog
PROGRAMOZÁS
A programozási műveletek csak csukott ajtónál lehetségesek.
Amíg a készülék ajtaja nyitva van, a PROGRAM (4) ellenőrző lámpák nem
világítanak.
PROGRAMVÁLASZTÁS
Nyomja meg addig a PROGRAM VÁLASZTÓ gombot (3), amíg a kívánt program
szimbóluma gyullad ki!
A PROGRAM ELINDÍTÁSA
A mosogatógép elindításához, nyomja meg a START/SZÜNET gombot (2) néhány
másodpercig, amíg a választott programhoz tartozó ellenőrző lámpa villogni kezd (egy
hangjelzés hallatszik).
Az ellenőrző lámpa a program lefutása közben villog.
A PROGRAM VÉGE
A program befejezése után egy rövid hangjelzés hallatszik és a 4 és 5 programokhoz
tartozó ellenőrző lámpák villogni, kezdenek.
• Ezüst evőeszközök és edények: az ezüst edények elszíneződhetnek
• Üveg és kristály: Az üveg és a kristály általában problémamentesen
mosogatható a mosogatógépben. Van azonban néhány üveg- és
kristályfajta, amelyek a sok mosogatástól fénytelenné válhatnak, és
elveszthetik áttetszőségüket. Ezért ezekhez, az anyagokhoz a
legkíméletesebb mosogatási programot válassza!.
• Díszített tárgyak: a forgalomban lévő díszített tárgyak általában
problémamentesen tisztíthatóak mosogatógépben, mégis nagy számú
mosogatás után a színük kifakulhat. Ha kétségei vannak az edény
színtartósságával kapcsolatban, tanácsos körülbelül egy hónapig a
készletből csak egy darabot a mosogatógépben tisztítani.
4.4 A kosarak használata:
A mosogatógép befogadóképessége 12 teríték, beleértve a tálaló edényeket is.
AZ EN 50242 STANDARD SZERINTI BEPAKOLÁSI PÉLDÁK
ALSÓ KOSÁR FELSŐ KOSÁR
A PROGRAM FÉLBE SZAKÍTÁSA
Egy már folyamatban lévő program félbe szakításához:
• nyomja meg a START/SZÜNET gombot (2); a folyamatban lévő programhoz
tartozó ellenőrző lámpa folytonosan világít (egy hangjelzés hallatszik);
• ekkor újra kezdheti a programot a (2) gomb ismételt megnyomásával, amíg a
program újra indul, vagy törölheti a programot (lásd a Program módosítása, vagy a
Program törlése című fejezetet).
A PROGRAM MÓDOSÍTÁSA
Egy már folyamatban lévő program módosításhoz:
• a program félbe szakításához lásd a Program félbe szakítása című fejezetet!
• válasszon ki egy másik programot!
• indítsa el a
DW7 60 14 23 DW7 60
ramot (lásd a Program elindítása című fejezetet)!
(csak az evőeszköz tartóval felszerelt típusok)
FELSŐ KOSÁR
• Ha csak kevés edényt szeretne elmosogatni, használja a „Fél töltet
funkciót” (típustól függően); ezzel energiát és vizet takarít meg.
• Ne felejtse el, hogy csak a ½ töltethez kiválasztott kosárba pakoljon, a
másik kosárnak üresen kell maradnia!
Nem szükséges előmosogatni az edényeket folyóvízben mielőtt bepakolja a
A PROGRAM TÖRLÉSE
A program törléséhez tartsa lenyomva START/SZÜNET gombot (2), amíg a program
félbe szakad (egy hangjelzés hallatszik)!
Nyomja meg ismét a (2) gombot, amíg a 4 és 5 programhoz tartozó ellenőrző lámpák
kigyulladnak!
mosogatógépbe azokat, ez felesleges vízpazarlás lenne.
Az edények helyes bepakolása biztosítja az optimális mosogatási
eredményt.
FIGYELEM!
• Győződjön meg arról, hogy az edények stabilan a helyükön vannak és
nem tudnak felborulni, vagy nem tudják akadályozni a szóró kar
mozgását a mosogatási folyamat során!
• Ne helyezzen nagyon kis méretű tárgyakat a kosarakba, mivel ezek
leeshetnek és akadályozhatják a szóró kar mozgását, vagy eltömíthetik
a vízszivattyút!
• A csészéket, tálkákat, poharakat és bögréket mindig a nyílásukkal
lefelé, és az üreges edényeket rézsútosan helyezze el a kosarakban,
hogy a víz ki tudjon folyni!
• Ne halmozza egymásra az edényeket, vagy tányérokat, úgy hogy azok
eltakarják egymást!
• Ne helyezze a poharakat túl közel egymáshoz, mert esetleg
összekoccanhatnak és eltörhetnek, vagy esetleg foltok maradhatnak
rajtuk ott ahol érintkeznek.
GYŐZŐDJÖN MEG ARRÓL, hogy az edény, amit el szeretne mosogatni
mosogatógépben tisztítható!
Mosogatógépben nem tisztítható edények:
A készülék kiszivattyúzza a vizet és program félbe szakad.
Amennyiben kinyitja a mosogatógép ajtaját működés közben, az ajtó
becsukásakor indítsa el a programot a Program elindítása című fejezet
utasításainak megfelelően! A program attól a ponttól folytatódik, ahol félbe
szakadt.
Amennyiben a teknő hőmérséklete magasabb 50°C-nál, a program
körülbelül 30 másodperccel később kezdődik el.
„3/1” FUNKCIÓ GOMB
(minden programnál aktiválható, kivéve a Beáztatás programot)
Az (5) gomb megnyomásával kapcsolhatja be a „3/1”-ben funkciót, amelyet a
megfelelő ellenőrző lámpa kigyulladása erősít meg. Ezt a funkciót olyan „három az
egyben” por- és tabletta alakú mosogatószerekhez fejlesztették ki, amelyek magukban
foglalják a regeneráló sót és az öblítőszert is. Ennek a funkciónak a használatakor a
mosogatógép optimálja a só és öblítőszer felhasználást, amennyiben ezek már korábban
be lettek töltve a készülékbe.
Megjegyzés: A „3/1” funkció bekapcsolása esetén normális jelenség, hogy só- és
öblítőszer hiányt jelző ellenőrző lámpák világítanak, amennyiben a tartók üresek.
MOSOGATÁS FÉL TÖLTETTEL
(minden programnál aktiválható, kivéve a Beáztatás programot)
• Fából készült evőeszközök, edények, tálak, csészék: ezeknek árthat a
magas vízhőmérséklet.
• Kézi készítésű tárgyak: a kézi készítésű tárgyak csak ritkán tisztíthatók
mosogatógépben. A magas vízhőmérséklet és a használt mosogatószer
károsíthatja azokat.
• Műanyag edények: A műanyag edények nem hőállóak és
Ez a funkció kevés edény mosogatásához ajánlott, mert így vizet és energiát takaríthat
meg. A funkciót a (7) FÉL TÖLTET gomb megnyomásával kapcsolhatja be és ekkor a
készülék csak a felső kosárban mosogat.
FONTOS: A program befejezése után ne felejtse el kikapcsolni a funkciót, hogy
elkerülje, hogy a következő mosogatási folyamatot véletlenül fél töltet funkcióval
végezze!
eldeformálódhatnak. A hőálló műanyag edényeket csak a felső kosárban
mosogassa!
• Rézből, ónból, cinkből, sárgarézből készített edények és tárgyak: ezek
hajlamosak az elszíneződésre.
• Alumínium edények: Eloxált alumíniumból készült edények elveszíthetik
a színűket.
DW7 60 22 15 DW7 60
Az evőeszköztartó kosarat a felső kosárban helyezze el, az alsó kosarat
hagyja üresen!
FIGYELEM: nincs értelme edényeket bepakolni az alsó kosárba, mert a
vízsugár csak a felső kosarat éri.
A VÍZLÁGYÍTÓ BERENDEZÉS BEÁLLÍTÁSA
A készüléket felszerelték egy olyan berendezéssel, amely lehetővé teszi, hogy a
vízlágyító berendezést a lakásban lévő víz keménységi fokához állítsa be.
A készülék típustól függően a választó kapcsoló, amellyel a beállítást végezheti, a
következő helyen található:
• a mosogatógép belsejében a jobb oldalon, a műanyag záró gyűrűn belül;
• a vízlágyító berendezésen belül, a fedő alatt.
Mindkét esetben 5 beállítás közül választhat:
• Különböző típusú mosogatószerek vannak forgalomban – folyékony,
por alakú, tabletta alakú – eltérő kémiai összetételben: néhány ezek
közül foszfátot tartalmaz, mások foszformentesek és természetes
enzimek a fő összetevőik.
− a foszfáttartalmú mosogatószerek sokkal hatékonyabbak a zsír és a
keményítő ellen 60°C felett.
− az enzimalapú mosogatószerek viszont alacsony hőmérsékleten (40 –
55°C) is hatékonyak és sokkal könnyebben lebomlanak. Az enzimalapú
mosogatószerekkel alacsony hőmérsékleten is ahhoz hasonló
eredményt lehet elérni, amely a hagyományos mosogatószerek esetében
65°C –on érhető el.
− A környezet megóvása érdekében azt javasoljuk, hogy foszfát- és klór
mentes mosogatószereket használjon!
• 3/1 termékek: Amennyiben öblítőszert és sót is tartalmazó
mosogatószert szeretne használni, ellenőrizze, hogy a mosogatógépét
felszerelték-e „3/1 funkció gombbal”. Olvassa el a „Kapcsolótábla
leírása” című fejezetet, amely elmagyarázza ennek a funkciónak a
használati módját. Amennyiben az Ön készülékét nem szerelték fel ezzel
a funkció gombbal, ajánlatos hagyományos termékek használata (külön
mosogatószer, só és öblítőszer), mert a hagyományos mosogatási
programok „3/1” termékek használata esetén problémákat idézhetnek
elő, mint például fehér folt marad az edényeken és lassabban
száradnak meg.
Soha ne töltsön mosogatószert – még folyékony állagút se – az öblítő
szer tartóba, mert ez károsítja a mosogatógépet!
4.3 Biztonsági utasítások és javaslatok
VÍZKEMÉNYSÉGI FOK TÁBLÁZAT
VÍZKEMÉNYSÉG
Német fok (°dH) Francia fok (°dF)
BEÁLLÍTÁS
0-4 0-7 1. beállítás, SÓ
NÉLKÜL
5-15 8-25 1. beállítás
16-23 26-40 2. beállítás
24-31 41-60 3. beállítás
32-47 61-80 4. beállítás
48-58 81-100 5. beállítás
A lakókörnyezetében lévő víz keménységéről érdeklődjön a helyi vízműveknél!
DW7 60 16 21 DW7 60
A mosogatógép első használata előtt olvassa el az alábbi javaslatokat a
mosogatógépben tisztítható edények típusára és a mosogatógépbe történő
bepakolásukra vonatkozólag!
Általában véve nincsenek korlátozások a mosogatógépben mosogatható
edényekre, de bizonyos esetekben figyelembe kell venni az edények
jellemzőit.
Az edények kosarakba való bepakolása előtt végezze el az alábbiakat:
• Távolítsa el a durva ételmaradékokat (például: csontok, halszálka stb.),
amelyek eltömíthetik a szűrőt és károsíthatják a szivattyút!
• Áztassa be az olyan edényeket és serpenyőket, amelyeken ráégett
ételmaradék van, hogy az ételmaradék könnyebben feloldódhasson, és
ezután az ALSÓ KOSÁRBA pakolja be azokat!
A MOSÓGATÓSZER BETÖLTÉSE
A mosogatószer adagoló kinyitásához nyomja meg
enyhén a P gombot! Töltse be a mosogatószert és
zárja vissza gondosan a fedelet!
A mosogató program folyamán a mosogatószer tartó
automatikusan kinyílik.
ENERGIAMEGTAKARÍTÁS ÉS KÖRNYEZETVÉDELEM
• Lehetőség szerint csak akkor használja a mosogatógépet, ha az
teljesen megtelt!
• Ne mosogasson edényeket folyó víz alatt!
• Mindig a bepakolt edényeknek legmegfelelőbb mosogatási
programot válassza!
• Ne végezzen elő öblítést!
• Ha lehetséges a készüléket melegvíz berendezéshez csatlakoztassa
max. 60°C-ig!
A MOSOGATÓSZER CSÖKKENTÉSE ÉS KÖRNYEZETVÉDELEM
A mosogatógépbe való tisztítószerekben található foszfát ártalmas a
környezetre. A túlzott mennyiségű mosogatószer használatának
elkerülése és az energia megtakarítás érdekében, figyeljen a
következőkre:
• A kényesebb edényeket különítse el azoktól, amelyek ellenállóbbak
az agresszív mosogatószerek és a magas hőmérséklettel szemben!
• Ne öntse a mosogatószert közvetlenül az edényekre!
AZ EDÉNYEK KIPAKOLÁSA
A mosogatóprogram befejezése után hagyja még legalább 20 percig a készülékben az
edényeket, hogy le tudjanak hűlni! Annak érdekében, hogy megelőzze, hogy az alsó
kosárban lévő edényekre rácsöpögjön a víz a felső kosárban lévőkről, ajánlatos először
az alsó kosarat kiüríteni és azután a felsőt.
• Amennyiben olyan programot választ, ami meleg előmosogatást végez
(lásd a programtáblázatot) az előzőleg betöltött normális mosogatószer
mennyiségen túl, töltsön be egy plusz mennyiséget a G/H mélyedésbe
(típustól függően)!
• Kizárólag mosogatógépbe való speciális mosogatószert használjon! A
jó mosogatószer használata előfeltétele az optimális mosogatási
eredménynek
• A mosogatószert jól bezárva, száraz helyen kell tárolni, hogy
megakadályozza a mosogatószer csomósodását, ami negatívan
befolyásolja a mosogatás hatékonyságát. Miután a mosogatószer
csomagolását kinyitotta nem szabad azt túl hosszú ideig eltartani,
különben a mosogatószer elveszti hatékonyságát.
• Soha ne használjon kézi mosogatószert, mert ez túl erős
habképződéshez vezethet és a készüléket is, károsíthatja.
• Ügyeljen a mosogatószer helyes adagolására! Ha túl kevés
mosogatószert tölt be, az edényeken szennyeződés maradhat. A
túladagolás azonban nem jelent jobb mosogatási eredményt és így ez
csak pazarlás.
DW7 60 20 17 DW7 60
Felhasználónak szóló utasítások
4. Használati utasítások
A mosogatógép megfelelő beszerelése után, készítse elő a használatra az alábbiak szerint:
• Állítsa be a vízlágyító berendezést!
• Töltse be a regeneráló sót!
• Töltse be az öblítőt és a mosogatószert!
4.1 A vízlágyító berendezés használata
A vízben található vízkő (vízkeménység)
fehér foltokat idézhet elő a száraz edényen,
ami ahhoz vezet, hogy idővel az edény
fénytelenné válik. A mosogatógép rendelkezik
egy automatikus vízlágyítóval, amely
csökkenti a vízkeménységet egy a
mosogatógépbe való speciális só
alkalmazásával. A mosogatógép gyárilag
közepes, 3-as szintű vízkeménységhez van
-
°
–
Közepes keménységű víz használata esetén a sótartót körülbelül minden 20. mosogatás
után kell feltölteni. A sótartóba körülbelül 1,7 kg durva szemcséjű só fér.
Néhány típus optikai sóhiány jelzővel van felszerelve. Ezeknél, a típusoknál a sótartó
A BEÁZTATÓ program kivételével, minden mosogatási program előtt
töltse be a megfelelő mennyiségű mosogatószert a mosogatószer
adagolóba! Öblít szert ezzel szemben csak szükség szerint kell betölteni.
fedele egy zöld úszót tartalmaz, ami leereszkedik, ha a vízben lévő só mennyisége
lecsökken. Amikor az átlátszó fedőn keresztül ez a zöld úszó már nem látszik, töltse fel
a sótartót mosogatógépbe való sóval!
A sótartó a mosogató alján található. Az alsó kosár eltávolítása után, csavarja le a
sótartó fedelét az óramutató járásával ellentétes irányba forgatva és öntse be a sót a
készülékhez mellékelt tölcsér segítségével! A fedél visszahelyezése előtt, távolítsa el a
sótartó nyílásáról a só maradványokat!
• A készülék első üzembe helyezésénél töltsön egy liter vizet, majd a
vízlágyító sót, a sótartóba!
• A só betöltése után mindig gondosan zárja be a fedőt! A mosogató
víznek sosem szabad a sótartóba kerülnie, mivel ez veszélyezteti a
vízlágyító rendszer működését. Ebben az esetben a garancia elveszti
érvényességét.
• Kizárólag háztartási mosogatógépbe való speciális sót használjon!
Abban az esetben, ha tabletta alakú sót használ, ne töltse meg
teljesen a sótartót!
• Ne használjon konyhai sót, mivel az nem oldható anyagokat
tartalmaz, amely idővel károsíthatja a vízlágyító rendszert.
• A sótartót mindig a mosogatóprogram elindítása előtt töltse fel! Így
az esetleg kiömlött sóoldatot a víz azonnal lemossa. Ha a sós víz
hosszabb ideig a készülék kádjában marad, korróziót idézhet elő.
Ügyeljen arra, hogy ne keverje össze a sót és a mosogatószert; ha
mosogatószer kerül a sótartóba az károsítja a vízlágyító rendszert.
4.2 A mosogatószer és az öblítő szer adagoló használata
A mosogatószer és az öblítő szer
adagoló az ajtó belső oldalán
találhatóak. A mosogatószer
adagoló a baloldalon, az öblítő
szer adagoló a jobboldalon.
Az öblítőszer betöltéséhez:
• Nyissa ki az ajtót!
• Forgassa el a tartály kupakját az óramutató járásával ellentétes irányba ¼
fordulattal és távolítsa el a kupakot!
• Töltse meg teljesen a tartályt öblítő szerrel (körülbelül 140 cc) A fedő mellett
található optikai kijelzőnek teljesen el kell sötétedni. Töltse újra fel az öblítő szer
tartályt, ha az optikai kijelző ismét kivilágosodik vagy az „Öblítő szer hiányt” jelző
ellenőrző lámpa kigyullad!
• Helyezze vissza a kupakot és forgassa az óramutató járásával megegyező irányba!
• Egy ronggyal törölje le a kifolyt öblítő szert, mert ez túlzott habképződést okozhat.
AZ ÖBLÍTŐ SZER ADAGOLÓ BEÁLLÍTÁSA
A mosogatógépet gyárilag közepes értékre állították. Ezt az adagolási mennyiséget
azonban szabályozni lehet az öblítő szer tartón található választókapcsoló kívánt
irányba történő elforgatásával: az adagolt öblítő szer mennyisége arányosan változik a
választókapcsoló állásának megfelelően.
• Az öblítő adagolás beállításához forgassa el az adagoló kupakját egy negyed
fordulattal, az óramutató járásával ellentétes irányba és távolítsa el!
• Majd egy csavarhúzó segítségével forgassa el az öblítő szer adagoló
választókapcsolóját a kívánt állásba!
• Helyezze vissza a kupakot az óramutató járásával megegyező irányba forgatással!
AZ ÖBLÍTŐSZER BETÖLTÉSE
Az öblítőszer elősegíti az edények
száradását és megelőzi a vízkőlerakódást és
a foltok képződését.
Az utolsó öblítési szakaszban az öblítő szer
a tartályból automatikusan adagolódik a
vízhez, amely az ajtó belső oldalán
található.
• Az adagolt öblítő mennyiségét növelni kell, ha az edények fénytelenek
vagy kör alakú foltok találhatóak rajtuk.
• Ha viszont az edények ragadósak vagy fehér csíkok láthatóak rajtuk,
csökkenteni kell az adagolt öblítő szer mennyiséget.
DW7 60 18 19 DW7 60
Loading...
