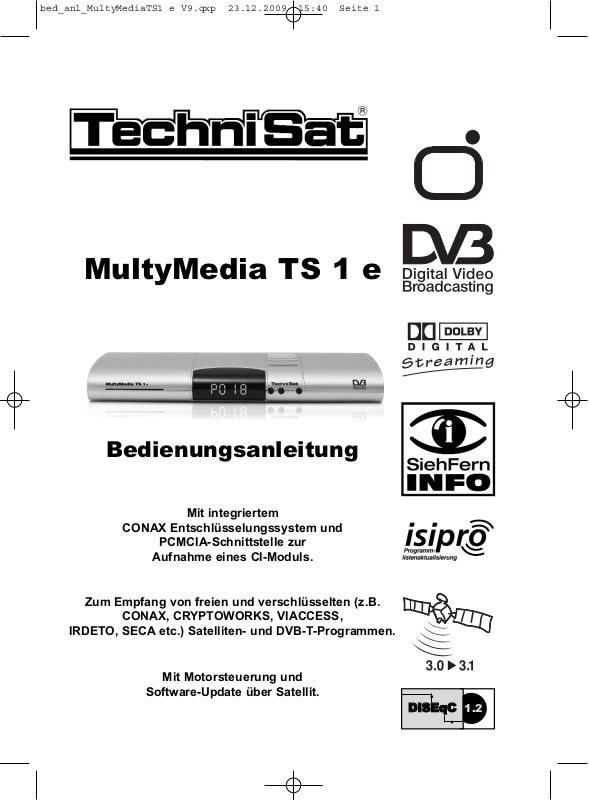

TechniSat MultyMedia TS 1 e User guide [de]
MultyMedia TS 1 e
Bedienungsanleitung
Mit integriertem
CONAX Entschlüsselungssystem und
PCMCIA-Schnittstelle zur
Aufnahme eines CI-Moduls.
Zum Empfang von freien und verschlüsselten (z.B.
CONAX, CRYPTOWORKS, VIACCESS,
IRDETO, SECA etc.) Satelliten- und DVB-T-Programmen.
Mit Motorsteuerung und
Software-Update über Satellit.
DDiiSSEEqqCC
1.2
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.1 Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.2 Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.4 Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4 Anschluss des DVB Receivers . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.1 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.2 Anschluss an ein Fernsehgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.3 Videocassettenrecorder (VCR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.5 Serielle Schnittstelle (RS 232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.6 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.1 Bediensprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.2 Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.2.1 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.2.2 Zeitzone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.2.3 Standby-Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.2.4 Fernbediencode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.2.5 Schnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.2.6 Auto Standby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.3 Bildeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.1 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.2 Bilddarstellung/Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.3 TV-SCART-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
6.4 Toneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6.4.1 Audiosprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6.4.2 Untertitelsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6.4.3 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6.4 Antenneneinstellungen (DVB-S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
6.4.1 Multytenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6.4.2 DiSEqC an-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
6.4.3 Einstellen der Schaltmatrix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
6.4.4 Weitere Einstellungen/LNB-Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
6.4.5 Drehanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
6.5 Antenneneinstellungen (DVB-T) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
2
7.2.3 Mit Hilfe des Navigators (Programmliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.2.3.1 Liste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.2.5 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.3 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
7.4 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.5 Auswahl einer anderen Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.6 TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.7 Rückkehr zum zuletzt eingestellten Programm . . . . . . . . . . . . . . . . . . . . . . . . .36
7.8 Uhr und Programminfo anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.9 Erweiterte Programminformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
7.10 Transponderinfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
7.11 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
7.12 Sleep-Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
7.13 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
7.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
7.15 Bild zoomen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7.16 Elektronische Programmzeitschrift SFI (SiehFern Info) . . . . . . . . . . . . . . . . . . .40
7.16.1 Einlesen der SFI-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7.16.2 Einlesevorgang unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7.16.3 Elektronische Programmzeitschrift aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
7.16.4 Jetzt (Tafel mit aktuellen Programminhalten) . . . . . . . . . . . . . . . . . . . . . . . . . . .41
7.16.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
7.16.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
7.16.7 SFI - Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
7.16.8 SFI beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
7.17 Timer-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
7.17.1 Timerübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
7.17.2 Timer manuell programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
7.17.3 Timerprogrammierung ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
7.17.4 Timerprogrammierung löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
8 Grundprogrammierung ändern . . . . . . . . . . . . . . . . . . . . . . . . . .49
8.1 Favoritenliste konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
8.1.1 Programmlistenverwaltung aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
8.1.2 Programme zur Favoritenliste hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
8.1.3 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
8.1.3.1 Entfernen (löschen) aus der Favoritenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
8.1.3.2 Löschen aus der Gesamtliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
8.1.4 Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
8.1.5 Programmlistenverwaltung verlassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
8.2 Programmierung der elektronischen Programmzeitschrift . . . . . . . . . . . . . . . . .54
8.2.1 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
8.2.2 Startkategorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
8.2.3 Aktualisierungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.2.4 Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.3 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.3.1 Geräte-PIN ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
5
8.3.2 PIN-Abfrage-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
8.3.3 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
8.4 Programmsuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
8.4.1 Automatische Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
8.4.2 Erweiterte Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
8.4.3 Manuelle Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
8.4.4 PID Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
8.4.5 Während des Suchlaufs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
8.4.6 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
8.5 Service- Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
8.5.1 Werkseinstellung aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
8.5.2 Alle Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
8.5.3 Programmliste aktualisieren (ISIPRO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
8.5.4 Software-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
8.5.5 Kopieren der Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
8.6 Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
8.7 Verschlüsselungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
9 Betrieb an einer Drehanlage (DiSEqC 1.2) . . . . . . . . . . . . . . . . .74
9.1 Ost- und Westgrenzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
9.2 Geo-Positionierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
9.3 Satellitenposition einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
9.4 Aktuelle Satellitenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
9.5 Satellitenposition löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
9.6 Referenzposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
10 Technische Begriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
12 Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
13 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
14 Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 12/09
TechniSat und MultyMedia TS 1 e sind eingetragene Warenzeichen der
*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG,
Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen
TechniSat Digital GmbH
Postfach 560
54541 Daun
www.technisat.de
Technische Hotline
0180/5005-910*
6
2 Abbildungen
Fernbedienung
Ton Ein/Aus
Zehnertastatur
Option*
im TV-Betrieb:
Ton-/Untertitelauswahl,
Sonderfunktionen
im Radio-Betrieb:
Senderauswahl durch
Umschaltung der Tonunterträger
Pfeiltaste auf
Programm +
Pfeiltaste links
Lautstärke -
Pfeiltaste ab
Programm -
SFI
Programm +/-
Sleep-Timer
Videotext*
Ein/Mix/Aus
OPT
SFI
EPG
Ein/Stand-by
Multifunktionstasten
OK
Programmliste Ein/Aus
Pfeiltaste rechts
Lautstärke +
Zurück
Info
TV/Radio
Lautstärke +/-
Menü Ein/Aus
EXTERN
Stop/Standbild
Fernbedienoption:
Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei Receiver, ein
Fernsehgerät sowie ein weiters Gerät mit gleicher Codierung bedient werden.
> Zur Umstellung der Fernbedienoption drücken Sie gleichzeitig die gewünschte Taste
Beachten Sie:
Zur Bedienung dieses Receivers, müssen die hier gewählte Fernbedienoption der Fernbedienung
und der nach Punkt 6.2.4 eingestellte Fernbediencode übereinstimmen.
(SAT1, SAT2, VCR oder TV) und OK!!!
3
LED Anzeige
Eingang
terrestrische
Antenne
DC-Eingangsbuchse
für Steckernetzteil
Kartenleser für CONAX Smartcard:
> Schieben Sie die CONAX Smartcard (goldener Chip nach unten
LNB-
Eingang
Audioausgang
digital (elektrisch)
Einlegen des CI-Moduls:
> Beachten Sie die Anleitungen des Herstellers von
> Schieben Sie die gewünschte Smartcard in das
> Schieben Sie nun das CI-Modul vorsichtig in den
Programmwahl
auf/ab
und in Einschubrichtung ausgerichtet) vorsichtig bis zum Anschlag
in den Kartenleser ein.
SCART-Buchse
VCR
Audioausgänge
analog
Ein/Standby
SCART-Buchse
TV
Audioausgang
digital (optisch)
CI-Modul und Karte.
entsprechende CI-Modul.
Steckplatz ein.
RS 232
Schnittstelle
4
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch, dass Sie sich für den Digital-Receiver MultyMedia TS 1 e entschieden haben.
Die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres
neuen Digital-Receivers optimal zu nutzen.
Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie
nötig gehalten.
Der Funktionsumfang Ihres Gerätes wird durch Software-Updates stetig erweitert. Dadurch
kommen gegebenenfalls einige Bedienschritte hinzu, die in dieser Bedienungsanleitung nicht
erklärt sind, bzw. es kann sich die Bedienung schon vorhandener Funktionen verändern. Aus
diesem Grund sollten Sie von Zeit zu Zeit die TechniSat Homepage besuchen, um sich die
jeweils aktuelle Bedienungsanleitung herunter zu laden.
Wir wünschen Ihnen viel Freude mit Ihrem TechniSat MultyMedia TS 1 e!
Ihr
TechniSat Team
7
3 Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die
Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Digital-Receiver, 1 Netzanschlusskabel, 1 Scartkabel, 1 Fernbedienung,
1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle).
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
3.1 Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen)
wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Tasten auf der
Fernbedienung verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können
mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ"
zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren
Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese
Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch
Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung
ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem
entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Hilfe:
Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein
Hilfetext ein- bzw. ausgeblendet werden.
3.2 Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der
Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
8
Achten Sie darauf, dass die leeren Batterien der Fernbedienung nicht in den Hausmüll
gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel,
Sondermüll).
3.3 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr
neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung
und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
> Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen
glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des
Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.
> Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.
> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.
- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen.
> Das Gerät darf nur in gemäßigtem Klima betrieben werden.
> Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein even-
tuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um
Hilfe bitten:
> das Stromkabel bzw. der Netzstecker ist beschädigt
> das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
> bei erheblichen Fehlfunktionen
> bei starken äußeren Beschädigungen
3.4 Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub)
vom Netz getrennt werden.
9
4 Anschluss des DVB Receivers
a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers.
b. Verbindung des terrestrischen Antenneneingangs mit der DVB-T-Antenne.
c. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
d. Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB-Receivers.
e. Verbindung der Audioausgänge mit einer HiFi-Anlage.
f. Netzverbindung
b
f
e
a
c
d
VCR
10
Die im folgenden erscheinenden Verweise a b c usw.
beziehen sich auf die Zeichnung auf Seite 10.
4.1 Außeneinheit
a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
"Einstellungen".
4.2 Antenne
b Das von der terrestrischen Antenne (Dachantenne oder Zimmerantenne) kommende
Kabel verbinden Sie mit dem Eingang terrestrische Antenne des Empfängers.
Als Antenne verwenden Sie, wenn möglich, eine Dachantenne. Bei günstigen
Empfangsverhältnissen kann gegebenenfalls auch eine Zimmerantenne
ausreichend sein. Bei der Verwendung einer
aktiven Antenne ohne externe Speisung muss die Antennenspeisung
eingeschaltet werden (Punkt 6.5).
4.3 Anschluss an ein Fernsehgerät
c Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse)
durch das beiliegende SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und
somit auf Receiver-Betrieb umgeschaltet.
4.4 Videocassettenrekorder (VCR)
d Schließen Sie den Videorekorder an der SCART-Buchse VCR an. Der Videorekorder
liefert bei Wiedergabe ein Schaltsignal an den Digital-Receiver. Dadurch gelangt das
Videorekorder-Signal automatisch an das TV-Gerät. Liefert Ihr Videorekorder keine
Schaltspannung, schalten Sie Ihren Digital-Receiver mit Hilfe der Taste EXTERN auf
den externen Eingang AV. Durch erneutes Drücken dieser Taste kehren Sie wieder in
den Normalbetrieb zurück.
4.5 HiFi-Verstärker
4.5.1 Analog
e Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an
einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R
und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang
Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht
geeignet!).
4.5.2 Digital
e Sollte Ihr Verstärker über einen entsprechenden
elektrischen oder optischen Eingang verfügen, so
verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch bzw. AUDIO OUT
DIGITAL optisch mit dem elektrischen bzw. optischen Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur
Verfügung.
11
Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur
Verfügung.
4.6 Serielle Schnittstelle (RS 232)
Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung
mittels PC.
4.7 Netzanschluss
Der Digital-Receiver sollte erst dann an das Stromnetz
angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten
ausgeschlossen.
f Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch
das beiliegende Steckernetzteil mit einer Steckdose 230 V/50-60 Hz.
5 Erstinstallation
Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4
beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät
ein. Bei der ersten Inbetriebnahme des Gerätes erscheint der Installationsassistent
AutoInstall. Mit Hilfe des Installationsassistenten können Sie auf einfache Art und Weise
die wichtigsten Einstellungen des Digital-Receivers vornehmen.
Um die Einstellungen im jeweiligen Installationsschritt vornehmen zu können, sind die Tasten
der Fernbedienung, die dazu benötigt werden, markiert.
Durch Drücken der grünen Funktionstaste wird die vorgenommene Einstellung übernommen. Mit Hilfe der roten Funktionstaste können Sie zum Start der Erstinstallation diese
abbrechen und gelangen im Verlauf der Installation zum jeweils vorherigen Schritt zurück.
Dadurch können Sie Fehleingaben jederzeit korrigieren.
Wird die Erstinstallation nicht ausgeführt bzw. abgebrochen, startet Ihr Gerät mit einer
Standard-Vorprogrammierung.
Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel.
Der genaue Ablauf der Erstinstallation hängt von den von Ihnen vorgenommenen
Einstellungen ab. Folgen Sie daher bitte genau den Anweisungen auf dem Bildschirm.
Bediensprache
> Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.
> Bestätigen Sie mit OK.
12
Ländereinstellung
> Wählen Sie mit den Pfeiltasten auf/ab das Land aus, in dem das Gerät betrieben
wird.
Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit und die
automatische Sortierung der Favoritenliste vorgenommen.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur Auswahl des
Bildformates zu gelangen.
Bildformatauswahl
> Stellen Sie mit Hilfe der Pfeiltasten rechts/links das Bildformat des
angeschlossenen Fernsehgerätes ein.
Entsprechend Ihrer Auswahl erfolgt die automatische Anpassung des Bildes an das
Fernsehgerät.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur
Antennenkonfiguration zu gelangen.
Auswahl der Empfangssignale
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile der Signalquelle, welche
Sie aktivieren bzw. deaktivieren möchten. (Bild 5-3)
> Aktivieren (Ja) bzw. deaktivieren (Nein) Sie die
markierte Signalquelle mit den Pfeiltasten rechts/links.
> Bestätigen Sie Ihre Auswahl mit der grünen Funktionstaste.
13
Antennenkonfiguration (DVB-S)
Sofern Sie in der Auswahl der Empfangssignale für DVB-S Ja ausgwählt haben, können Sie
in diesem Installationsschritt den Digital-Receiver an die Konfiguration Ihrer
Satellitenantenne anpassen.
Haben Sie für DVB-S Nein ausgewählt, fahren Sie mit dem Punkt Antennen-
Konfuguration (DVB-T) fort.
> Wenn Sie die Standard-Antenneneinstellung übernehmen möchten, bestätigen Sie
mit durch Drücken der grünen Funktionstaste Übernehmen.
> Wenn die Konfiguration Ihrer Empfangsanlage nicht der Standard-Einstellung
entspricht, drücken Sie die gelbe Funktionstaste Ändern.

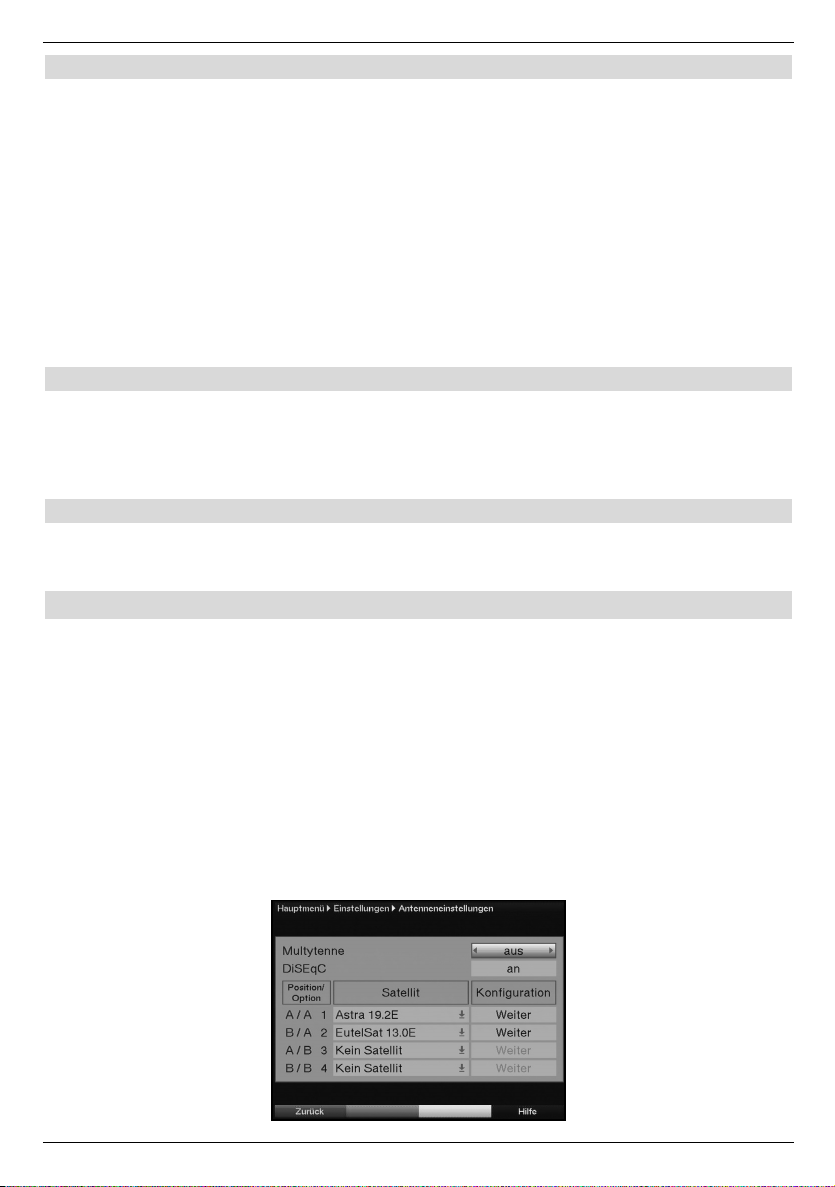

> Nehmen Sie nun wie in Punkt 6.4 näher beschrieben, die Antenneneinstellungen
gemäß Ihrer Empfangsanlage vor und drücken Sie anschließend die rote
Funktionstaste Zurück, um zur Übersicht der Antennenkonfiguration zurück zu
gelangen.
> Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Einstellungen
zu übernehmen und zur Software-Aktualisierung zu gelangen.

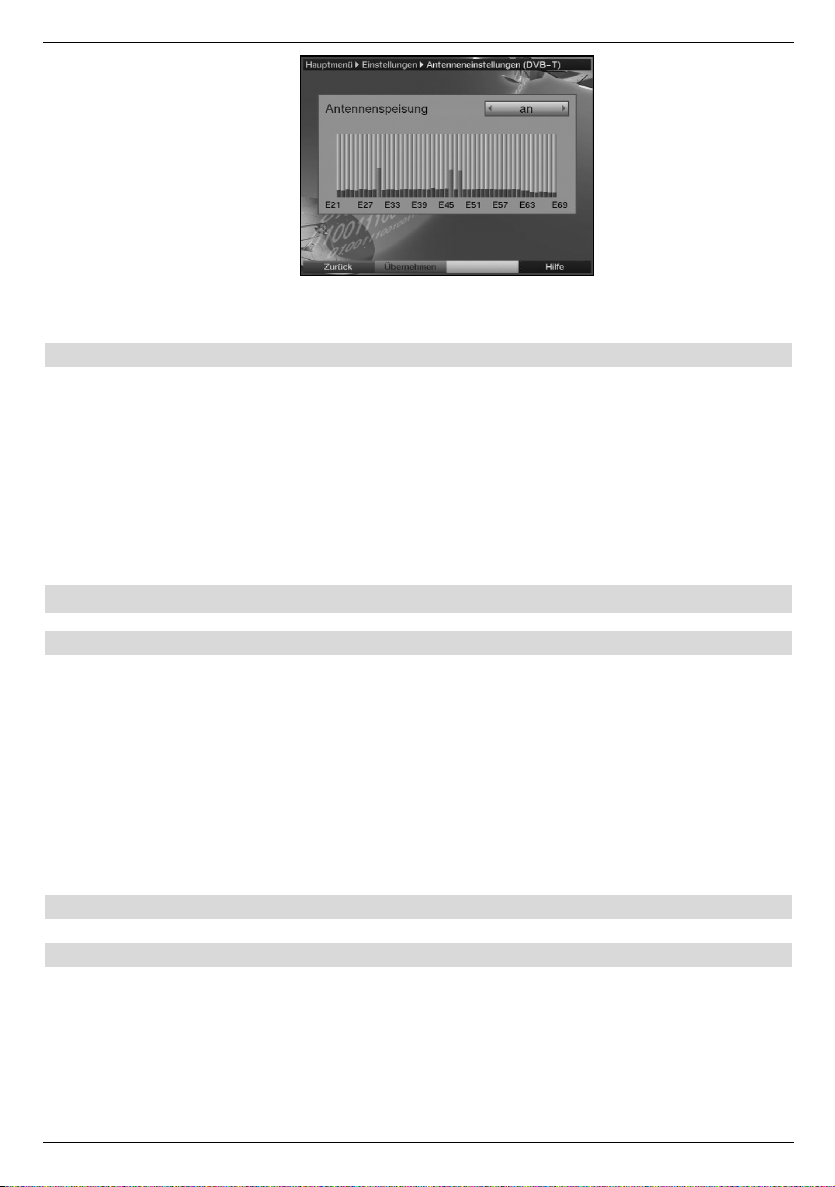

Antennen-Konfiguration (DVB-T)
Sofern Sie in der Auswahl der Empfangssignale für DVB-T Ja ausgwählt haben, können Sie
in diesem Installationsschritt die DVB-T-Antenne mit Hilfe des Kanalspektrums optimal ausrichten. Außerdem können Sie, falls Sie eine aktive Antenne verwenden, diese aber nicht
über ein externes Netzteil mit Spannung versorgt wird, die Antennenspeisung anschalten.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antennenspeisung.
> Schalten Sie mit Hilfe der Pfeiltasten rechts/links die Antennenspeisung an
bzw. aus.
14
> Positionieren Sie Ihre DVB-T-Antenne nun so, dass die Pegelanzeigen bei den an
Ihrem Standort
verfügbaren DVB-T-Kanälen einen maximalen Ausschlag darstellen.
Sendersuche

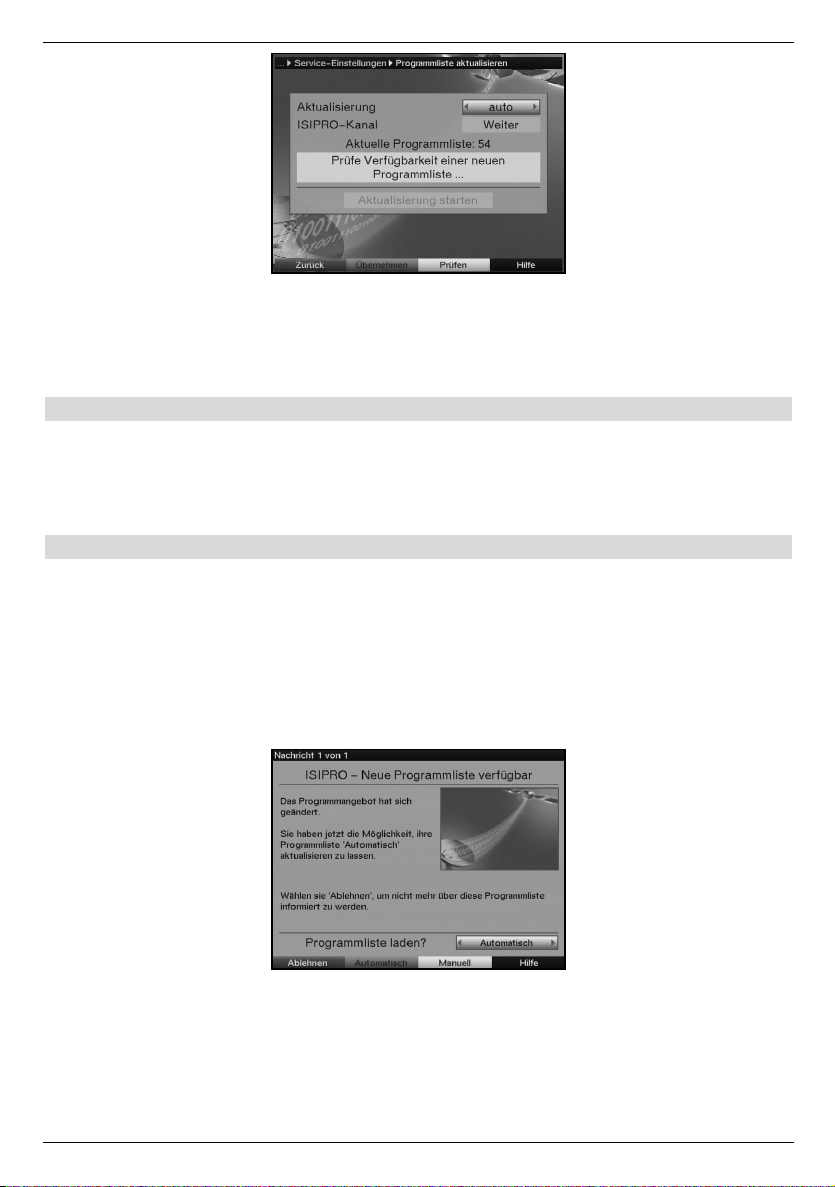

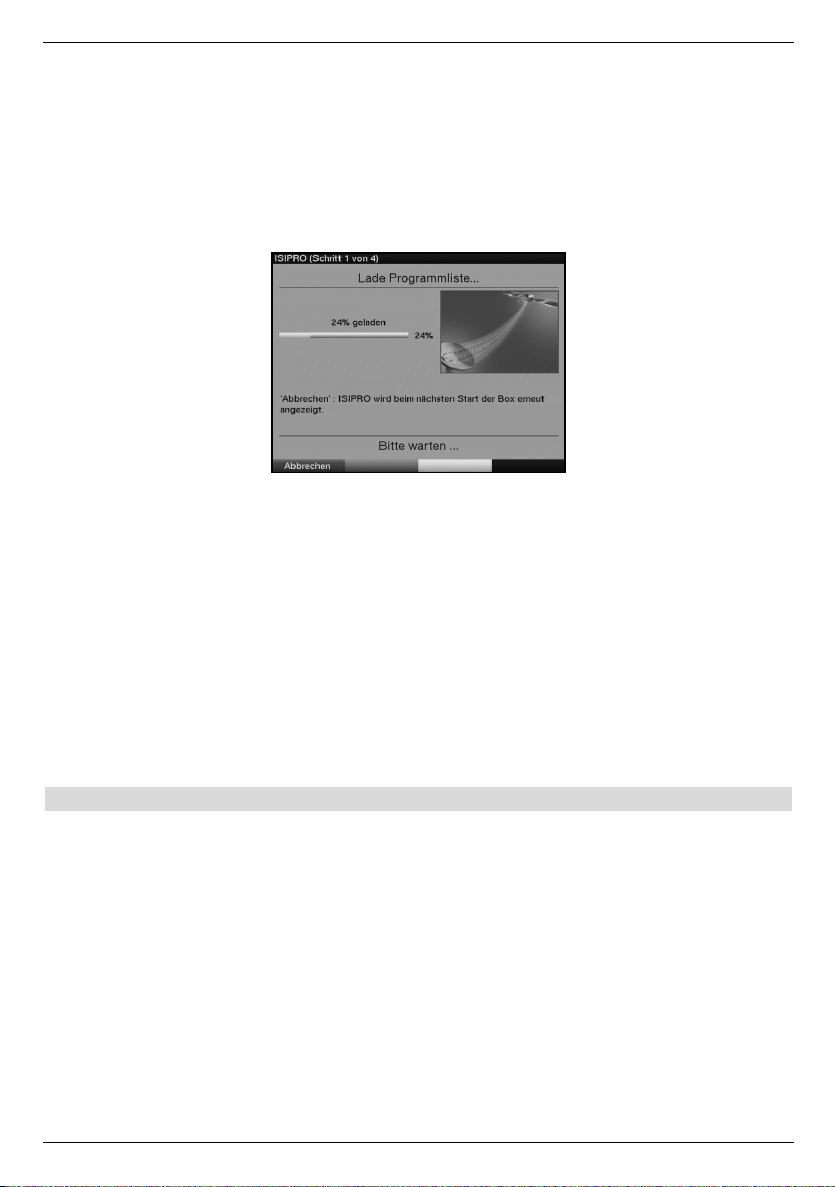

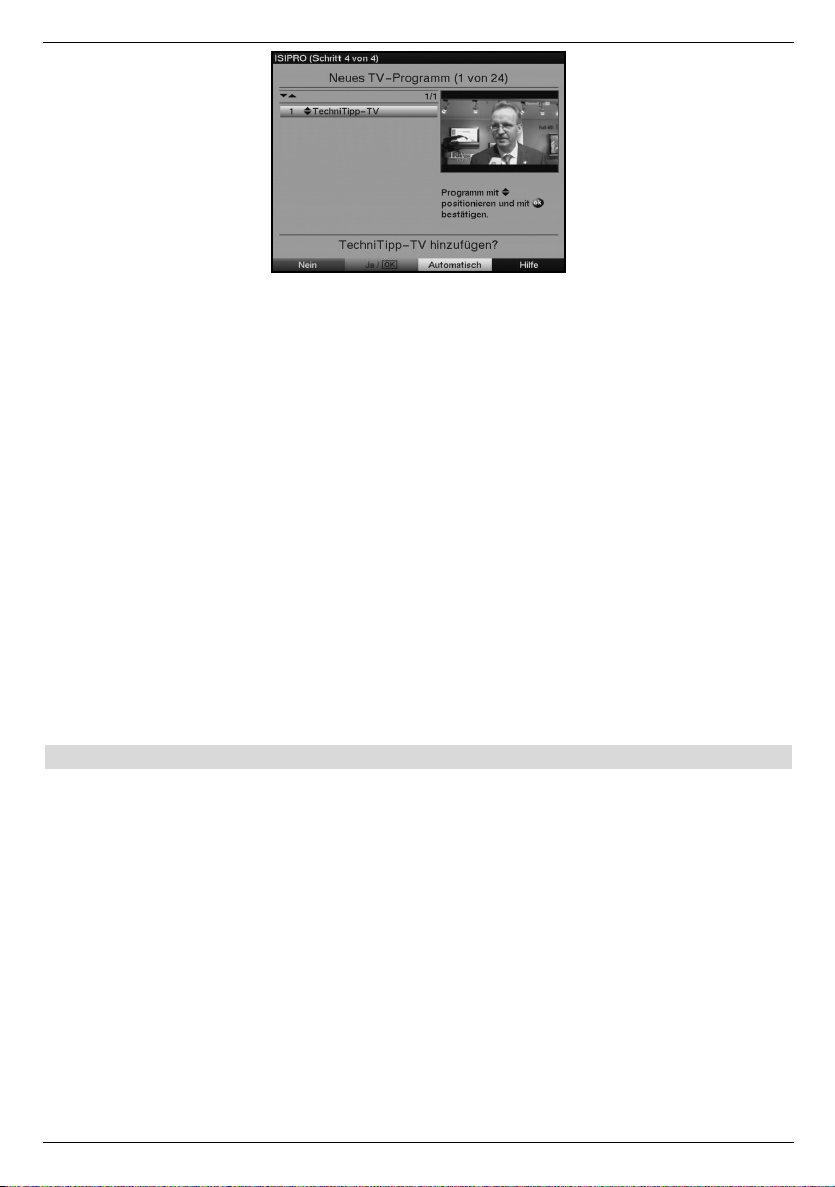

Der Receiver überprüft, ob eine neue ISIPRO-Programmliste zum Download bereitsteht.
Wenn eine neue Programmliste verfügbar ist, kann diese mit Hilfe der ISIPRO-Funktion
installiert werden.
> Markieren Sie dazu mit den Pfeiltasten auf/ab die Zeile ISIPRO-
Programmlistenaktualisierung.
> Bestätigen Sie mit OK.
Falls keine neue ISIPRO Programmliste zur Verfügung steht, oder Sie diese nicht herunterladen möchten, führen Sie bitte einen Sendersuchlauf durch, um neue Programme zu suchen.
> Markieren Sie mit den Pfeiltasten auf/ab das Feld Alle Sender, wenn Sie frei
empfangbare und verschlüsselte Programme suchen möchten, oder Alle
unverschlüsselten Sender, wenn Sie nur freie Programme suchen möchten.
> Um den automatischen Suchlauf zu starten, bestätigen Sie mit der Taste OK. Dabei

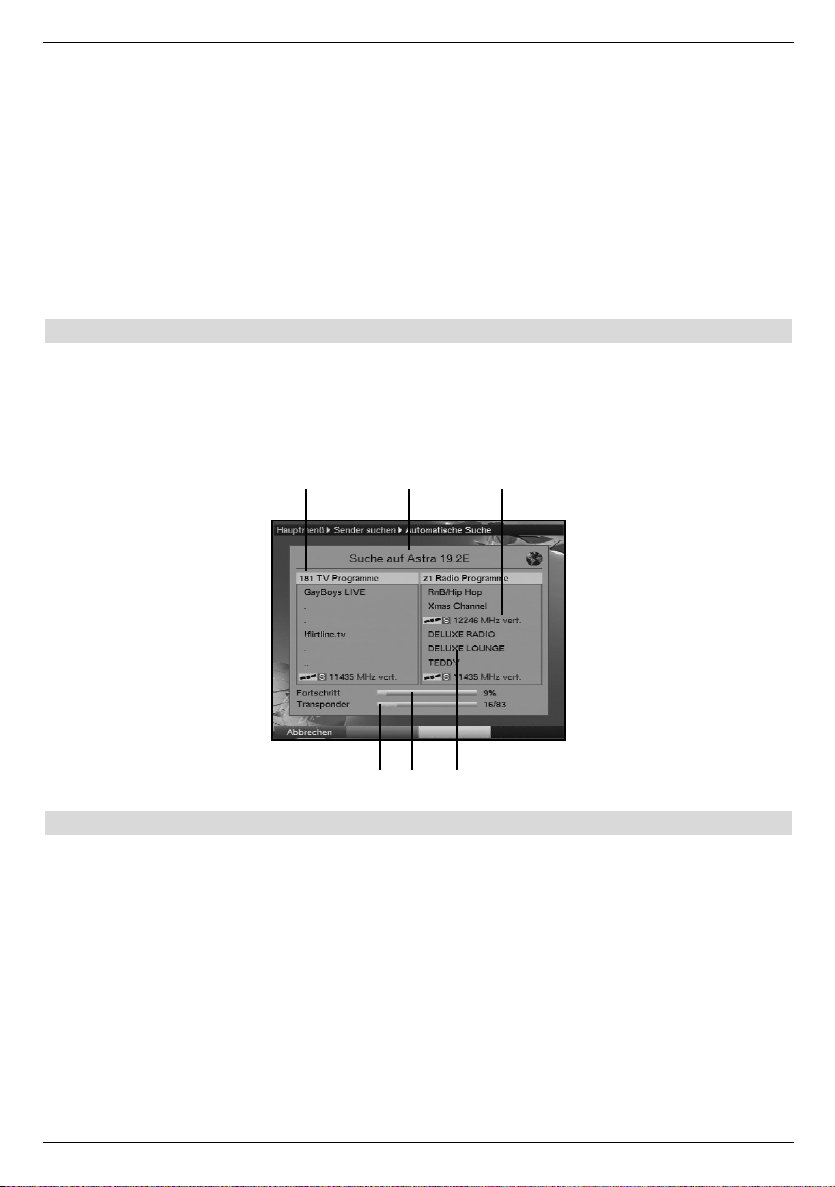

wird der gesamte Empfangsfrequenzbereich nach digitalen Programmen abgesucht.
Dieser Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere
Bildschirmeinblendungen.

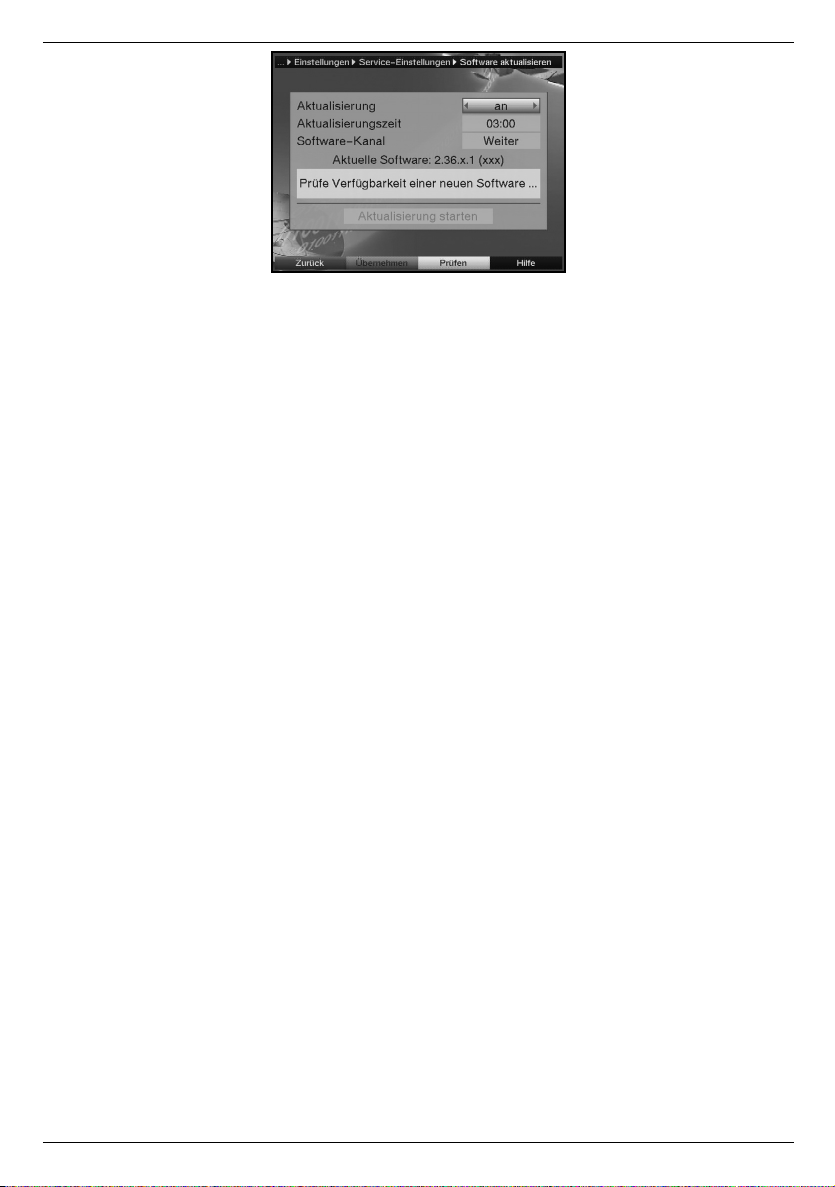

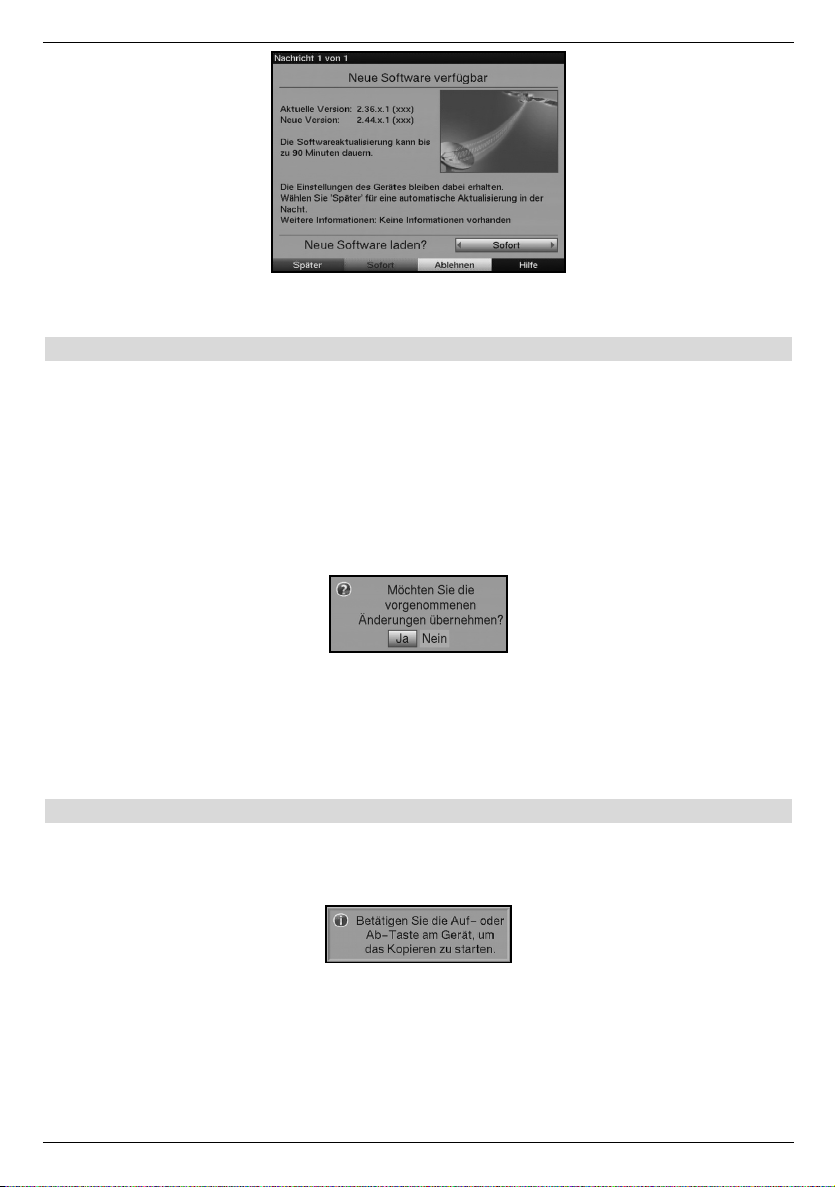

Software-Aktualisierung
Der Digital-Receiver überprüft nun, ob eine neue Software für das Gerät zur Verfügung steht.
Falls eine neue Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.
15
> Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und
bestätigen Sie mit OK.
Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann
einige Minuten dauern.
SFI-Daten laden

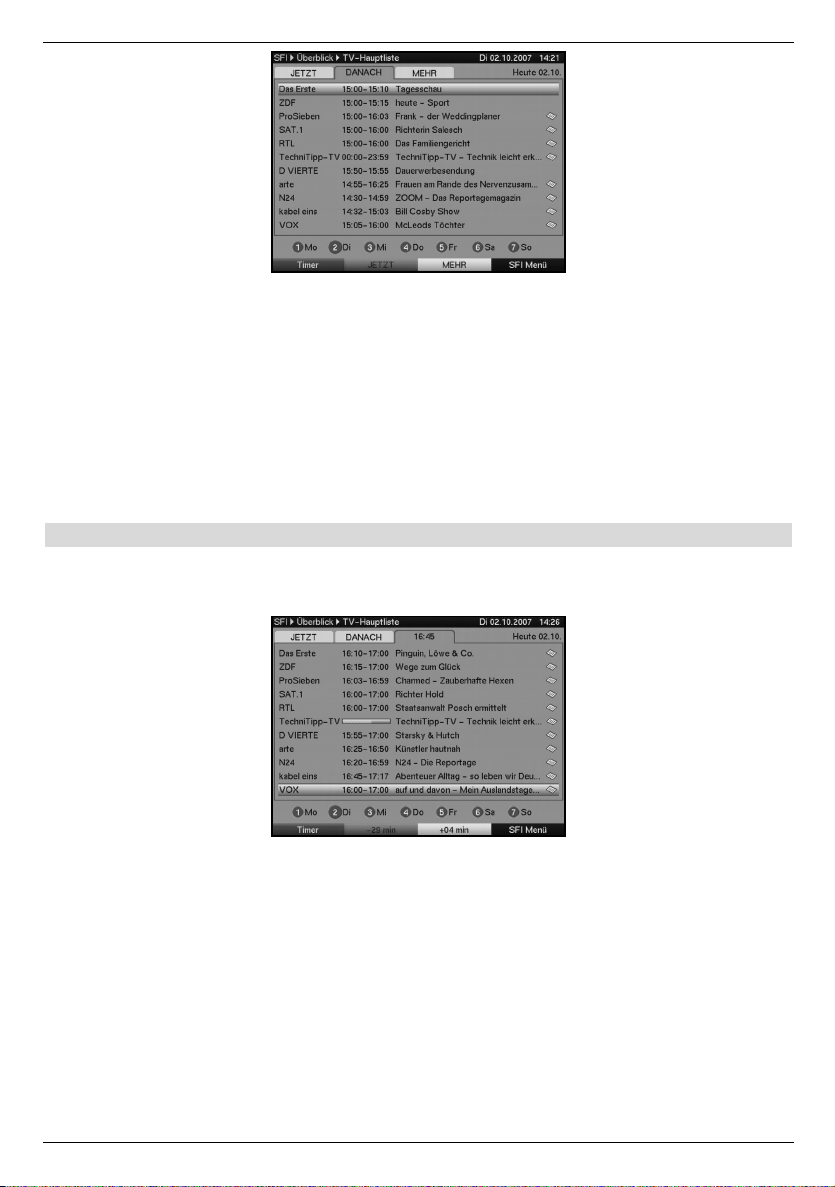

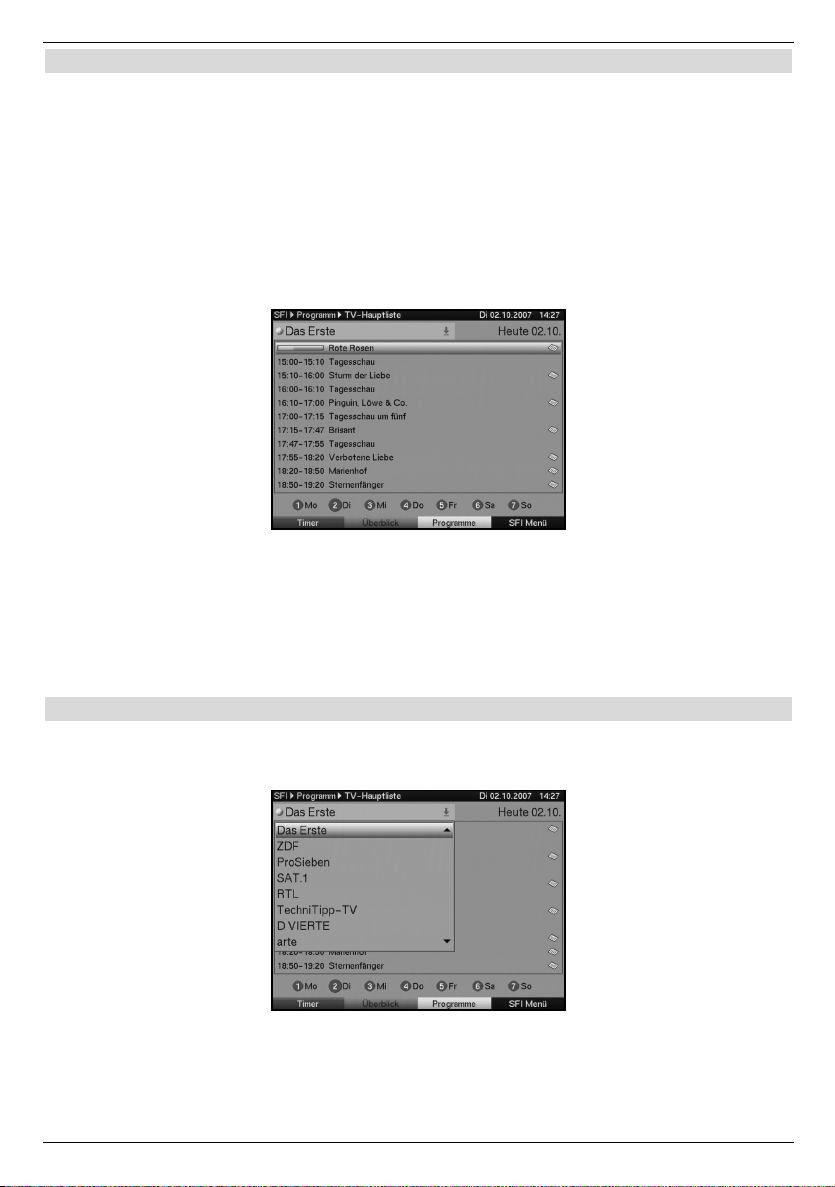

hr Digital-Receiver verfügt über eine elektronische Programmzeitschrift SFI (SiehFern Info).
Damit die Daten dieser elektronischen Programmzeitschrift dargestellt werden können, muss
Ihr Receiver zunächst die SFI-Daten vom Satelliten herunterladen.
Dazu startet Ihr Receiver, nachdem die Programmlistenaktualisierung bzw. die Sendersuche
abgeschlossen ist, automatisch mit dem Laden der SFI-Daten. Dieser Vorgang dauert bis zu
30 Minuten.
> Wenn Sie das Laden der SFI-Daten nicht abwarten möchten, können Sie den
Vorgang überspringen. Drücken Sie dazu die gelbe Funktionstaste
Überspringen.
Die SFI-Daten werden in der folgenden Nacht automatisch aktualisiert bzw. Sie können diese auch jederzeit manuell aktualisieren (siehe Punkt 7.13.1).
Beenden des Installationsassistenten
> Bestätigen Sie den abschließenden Hinweis des Installationsassistenten mit OK, um
zum Normalbetrieb zu gelangen.
16
6 Einstellungen
Nachdem Sie nun Ihren Digital-Receiver angeschlossen und in Betrieb genommen haben,
können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.
6.1 Bediensprache
Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren
Wünschen einzustellen.
Zum Verändern der Bediensprache gehen Sie wie folgt vor:

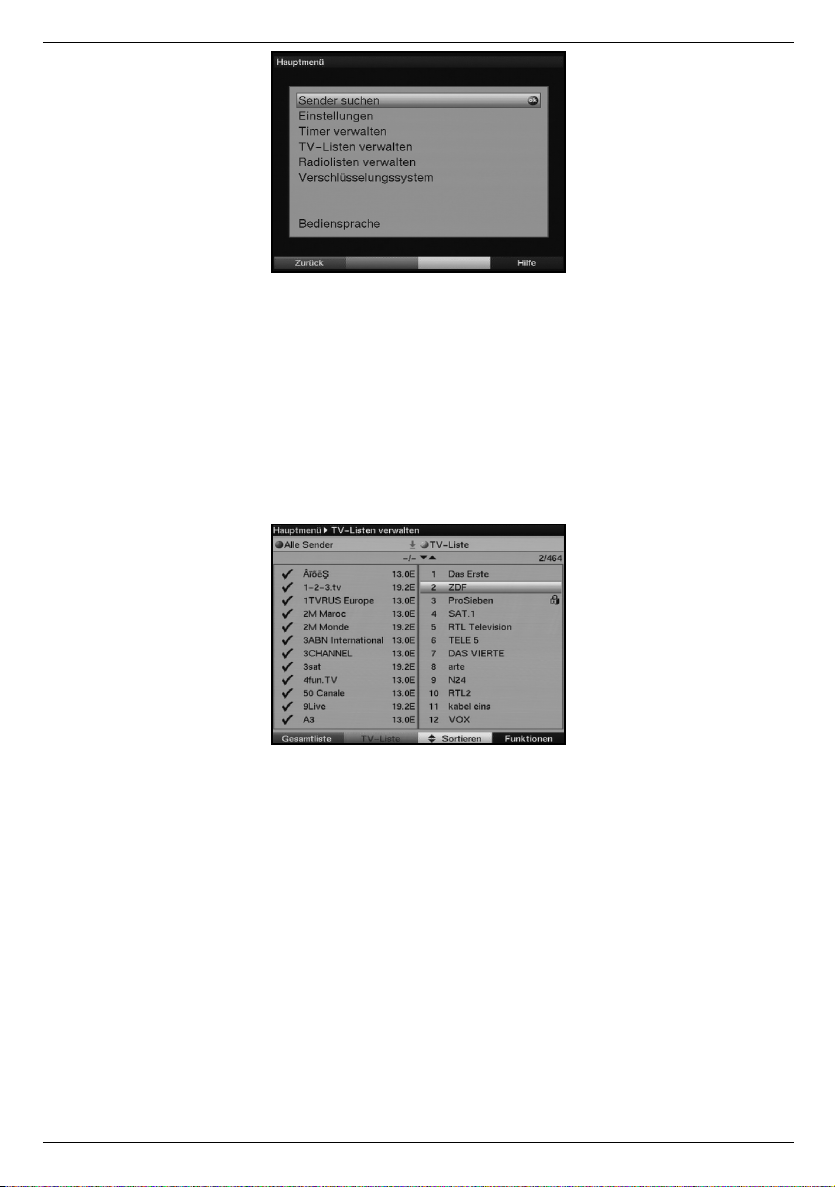

> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren.
> Bestätigen Sie mit OK.
Es erscheint das Untermenü Bediensprache.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
> Durch Drücken der Taste OK wird Ihre Auswahl gespeichert und zum Hauptmenü
zurückgekehrt.
> Das Hauptmenü verlassen Sie durch Drücken der Taste Zurück.
6.2 Grundeinstellungen
Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre
individuelle Anwendung einstellen.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Einstellungen.
17
> Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten
auf/ab.
> Bestätigen Sie mit OK.
Es erscheint das Menü Grundeinstellungen.
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie angegeben die einzelnen Positionen verändern.
Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die
Bildschirmeinblendungen.
Es können folgende Einstellungen vorgenommen werden:
6.2.1 Land
Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Satempfang auf Greenwich
Mean Time synchronisiert. Durch die Einstellung des Landes erfolgt automatisch die
Umstellung für die Sommer- und Winterzeit sowie die Anpassung zur GMT.
> Durch Drücken der Taste OK wird ein Fenster mit den zur Verfügung stehenden
Ländern geöffnet.
> Wählen Sie mit den Pfeiltasten auf/ab das Land aus, in dem das Gerät betrieben
wird.
> Bestätigen Sie Ihre Auswahl mit OK.
6.2.2 Zeitzone
Sofern unter Land (Punkt 6.2.1) die Einstellung benutzerdefiniert gemacht wurde,
müssen Sie lediglich die Uhrzeit entsprechend Ihrer Ortszeit korrigieren.
Für Deutschland beträgt diese Differenz +1 Stunde; in der Sommerzeit +2 Stunden.
> Öffnen Sie mit der Taste OK die Liste der GMT-Abweichungen.
18
> Wählen Sie mit den Pfeiltasten auf/ab die Zeitabweichung gegenüber der GMT
für Ihren Standort aus und bestätigen Sie mit OK.
6.2.3 Standby-Uhr
In dieser Zeile entscheiden Sie, ob im Standby-Betrieb im Display die Uhrzeit angezeigt wird.
> In dieser Zeile können Sie mit den Pfeiltasten rechts/links den Modus der
Standby-Uhr auf an oder aus einstellen.
6.2.4 Fernbediencode
Ihr Receiver kann sowohl mit dem Fernbediencode SAT 1 und SAT 2 betrieben werden.
Entscheiden Sie in dieser Zeile, ob Ihr Receiver der Fernbedienoption SAT1 oder SAT2
zugeordnet werden soll.
> Betätigen Sie dazu die Taste SAT1 bzw. SAT2 und die OK Taste gleichzeitig.
6.2.5 Schnellstart
In dieser Zeile schalten Sie den Schnellstart ein oder aus. Wenn der Schnellstart eingeschaltet ist, startet Ihr Gerät schneller aus dem Standby heraus, dafür erhöht sich jedoch der
Standby-Stromverbrauch.
> Schalten Sie den Schnellstart mit Hilfe der Pfeiltasten rechts/links aus oder an.
6.2.6 Auto Standby
Die automatische Standby-Schaltung schaltet das Gerät nach der voreingestellten Zeit automatisch in Standby, sofern innerhalb dieser Zeit keine Bedienung des Gerätes stattgefunden
hat.
> Durch Drücken der Taste OK öffnet sich ein Fenster.
> Wählen Sie mit den Pfeiltasten auf/ab die Zeit aus, nach der das Gerät automa-
tisch in Standby geschaltet werden soll und bestätigen Sie mit OK.
> Wenn Sie die Auto-Standby Funktion nicht nutzen möchten, dann markieren Sie die
Zeile aus und bestätigen Sie mit OK.
Einstellungen übernehmen
Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:
> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-
menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.
Nun erscheint eine Abfrage.
> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die
Änderungen übernehmen möchten und bestätigen Sie mit OK.
Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.
Die Einstellungen werden nicht gespeichert.
19
6.3 Bildeinstellungen
Im Menü Bildeinstellungen können Sie die Bildinstellungen des Digital-Receivers auf Ihr
Fernsehgerät optimieren.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Einstellungen.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Zeile Bildeinstellungen
und bestätigen Sie mit OK.
Es erscheinen die Bildeinstellungen.
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie angegeben die einzelnen Positionen verändern.
Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die
Bildschirmeinblendungen.
Es können folgende Einstellungen vorgenommen werden:
6.3.1 Bildformat
> Stellen Sie mit Hilfe der Pfeiltasten rechts/links entsprechend des Bildformates
Ihres TV-Gerätes 4:3 oder 16:9 ein.
Durch diese Funktion wird automatisch das Bildformat an Ihr Fernsehgerät
angepasst.
6.3.2 Bilddarstellung/Zoom
Mit dieser Einstellung können Sie entscheiden, wie Sendungen die im 4:3 Format gesendet
werden (das ist das herkömmliche Fernsehformat) auf einem 16:9-Breitbildfernseher wiedergegeben werden.
Mit der Einstellung original erreichen Sie eine unverzerrte und originalgetreue Wiedergabe.
Naturgemäß sehen Sie schwarze Streifen links und rechts im Bild.
20
Die Einstellung optimal stellt einen Kompromiss dar. Das Bild wird unter beibehalten der
Geometrie etwas vergrößert, wobei oben und unten etwas Bildinformation abgeschnitten
wird. Das stört in der Regel nicht, da die Sendeanstalten in diesem Bereich meist keine
wichtigen Informationen unterbringen, da herkömmliche Röhrengeräte aus technischen
Gründen nie das gesamte Bild anzeigen. Es verbleiben in dieser Einstellung schmale
schwarze Streifen links und rechts im Bild.
In der Einstellung optimal 16:9 wird das schmale 4:3-Bild auf die volle Bildschirmbreite
aufgezoomt. Außerdem wird das Bild, wie auch in der Einstellung Optimal, oben und unten
etwas beschnitten. Dadurch wird das Bild nicht so stark verzerrt, wie in der Einstellung
stretch, aber dennoch die gesamte Breite des Bildschirms ausgenutzt.
21
Bei der Einstellung Vollzoom wird das Bild unter beibehalten der Geometrie auf die volle
Bildschirmbreite vergrößert, wobei oben und unten mehr Bildinformation abgeschnitten wird
als bei der Einstellung Optimal.
Die Einstellung stretch wirkt sich je nach angeschlossenem Fernsehgerät (16:9- oder 4:3Gerät) unterschiedlich aus.
Bei 16:9-Fernsehgeräten wird der Bildinhalt horizontal gestreckt, dabei wird die
Geometrie verändert. Das ermöglicht das Entfernen von schwarzen Balken am rechten und
linken Bildrand ohne oben und unten Bildinformationen zu verlieren
Bei 4:3-Fernsehgeräten wird der Bildinhalt vertikal gestreckt, dabei wird die Geometrie
verändert. Das ermöglicht das Entfernen von schwarzen Balken am oberen und unteren
Bildrand ohne links und rechts Bildinformationen zu verlieren.
> Wählen Sie mit Hilfe der Pfeiltasten links/rechts die gewünschte Bilddarstellung.
Beachten Sie, dass nach dem Umstellen des Bildformates gemäß Punkt 7.15 für den
Zeitraum der aktuellen Betriebsphase das Bild in diesem Format dargestellt wird.
Durch das Aus- und wieder Einschalten des Gerätes oder durch das Zurückstellen
des Formates nach Punkt 7.12 wird das Bild wieder in dem unter diesem Punkt ein-
gestellten Bildformat dargestellt.
6.3.3 TV-SCART-Modus
> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links entsprechend
Ihres TV-Gerätes FBAS, RGB oder S-Video ein.
Für Standard-Geräte stellen Sie FBAS ein.
22
6.4 Toneinstellungen
Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere
Einstellungen im Menü Toneinstellungen vornehmen.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit den Pfeiltasten auf/ab und bestäti-
gen Sie durch Drücken der Taste OK, um in das Untermenü zu gelangen.
> Markieren Sie nun die Zeile Toneinstellungen mit Hilfe der Pfeiltasten auf/ab
und bestätigen Sie mit OK.
Es erscheinen die Toneinstellungen.
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie angegeben die einzelnen Positionen verändern.
Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die
Bildschirmeinblendungen.
Es können folgende Einstellungen vorgenommen werden:
6.4.1 Audiosprache
> Durch Drücken der Taste OK wird ein Fenster mit den auswählbaren Sprachen
geöffnet.
> Wählen Sie mit den Pfeiltasten auf/ab Ihre Vorzugssprache aus und bestätigen
Sie mit OK.
Durch diese Funktion wird, nachdem ein Suchlauf durchgeführt wurde, automatisch
die ausgewählte Sprache beim Umschalten der Sender eingestellt, sofern diese
gesendet wird.
6.4.2 Untertitelsprache
Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die Funktion
Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch
eingeblendet.
Ist die Funktion nicht eingeschaltet, können Untertitel manuell wie in Punkt 7.12 beschrieben
eingeschaltet werden.
> Das Fenster mit den auswählbaren Sprachen öffen Sie durch Drücken der Taste OK.
> Wählen Sie mit den Pfeiltasten auf/ab die Sprache aus, in der Untertitel automa-
tisch dargestellt werden sollen und bestätigen Sie mit OK.
6.4.3 Dolby Digital
23
Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das DolbyZeichen im Infofenster nach dem Einstellen eines Programms angezeigt.
Sollten Sie über einen Dolby Digital 5.1- Kanal-Verstärker verfügen, können Sie, falls
gesendet, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung
hierfür ist lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt
4.4.2) Ihres DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-KanalVerstärkers.
Sofern die Funktion Dolby Digital (AC3) eingeschaltet (an) ist, werden diese Sendungen
automatisch im Dolby Digital-Format wiedergegeben.
Ist die Funktion nicht eingeschaltet (aus), kann der Dolby Digital Sound manuell
eingeschaltet werden. Beachten Sie dazu auch Punkt 7.4.1 der Bedienungsanleitung.
> Schalten Sie die automatische Wiedergabe des Dolby-Digital-Tones mit Hilfe der
Pfeiltasten rechts/links an oder aus.
Einstellungen übernehmen
Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:
> Durch Drücken der grünen Funktionstaste Übernehmen werden die
vorgenommenen Änderungen gespeichert und Sie kehren zum Menü
Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.
Nun erscheint eine Abfrage.
> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die
Änderungen übernehmen möchten und bestätigen Sie mit OK.
Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.
Die Einstellungen werden nicht gespeichert.
6.4 Antenneneinstellungen (DVB-S)
Nachdem Sie Ihren Digital-Receiver individuell auf Ihre Wünsche eingestellt haben, müssen
Sie nun, falls erforderlich, den Digital-Receiver noch auf Ihre Antenne einstellen. Im Menü
Antenneneinstellungen (DVB-S) befinden sich die im Installationsassistenten eingestellten Satelliten. Wurde der Installationsassistent vorzeitig beendet, sind die
Satellitenpositionen ASTRA 19,2° Ost und EUTELSAT 13,0° Ost vorprogrammiert.
Sollten Sie auch andere Satelliten empfangen wollen bzw. ein anderes LNB verwenden,
stellen Sie Ihren Digital-Receiver wie folgt auf Ihre gewünschten Daten ein:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
24
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen.
> Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Menü Einstellungen.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Zeile
Antenneneinstellungen (DVB-S) und bestätigen Sie mit OK.
Es erscheint das Menü Antenneneinstellungen (DVB-S).
Folgende Einstellungen können in diesem Untermenü vorgenommen werden:
6.4.1 Multytenne
Wird der Receiver an einem Multytenne-LNB betrieben, so können Sie unter diesem
Menüpunkt die Schalterpositionen automatisch an das Multytenne-LNB anpassen.
> Wählen Sie in dieser Zeile mit Hilfe der OK Taste an aus, um die Schalterpositionen
automatisch anzupassen.
25
6.4.2 DiSEqC an-/ausschalten
DiSEqC (Digital Satellite Equipment Control) ist ein digitales Steuersignal zum Steuern
DiSEqC-tauglicher Komponenten über die Antennenleitung.
Verfügt Ihre Außeneinheit über DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung
einschalten:
> Schalten Sie die Steuerung in der Zeile DiSEqC mit Hilfe der Taste OK an oder
aus.
Da bei ausgeschalteter DiSEqC-Steuerung nur ein LNB angesteuert werden kann,
wird das Menü auf die Konfiguration eines LNBs beschränkt.
6.4.3 Einstellen der Schaltmatrix
Im Menü sind die vier Schaltkriterien der DiSEqC-Steuerung aufgeführt. Ihr Gerät ist so
vorprogrammiert, dass ASTRA 19,2° Ost auf der Schalterstellung A/A und Eutelsat 13,0° Ost
auf der Stellung B/A eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer
Empfangsanlage anders aufgebaut sein bzw. andere Satelliten empfangen, können Sie wie
folgt den Digital-Receiver an Ihre Empfangsanlage anpassen.

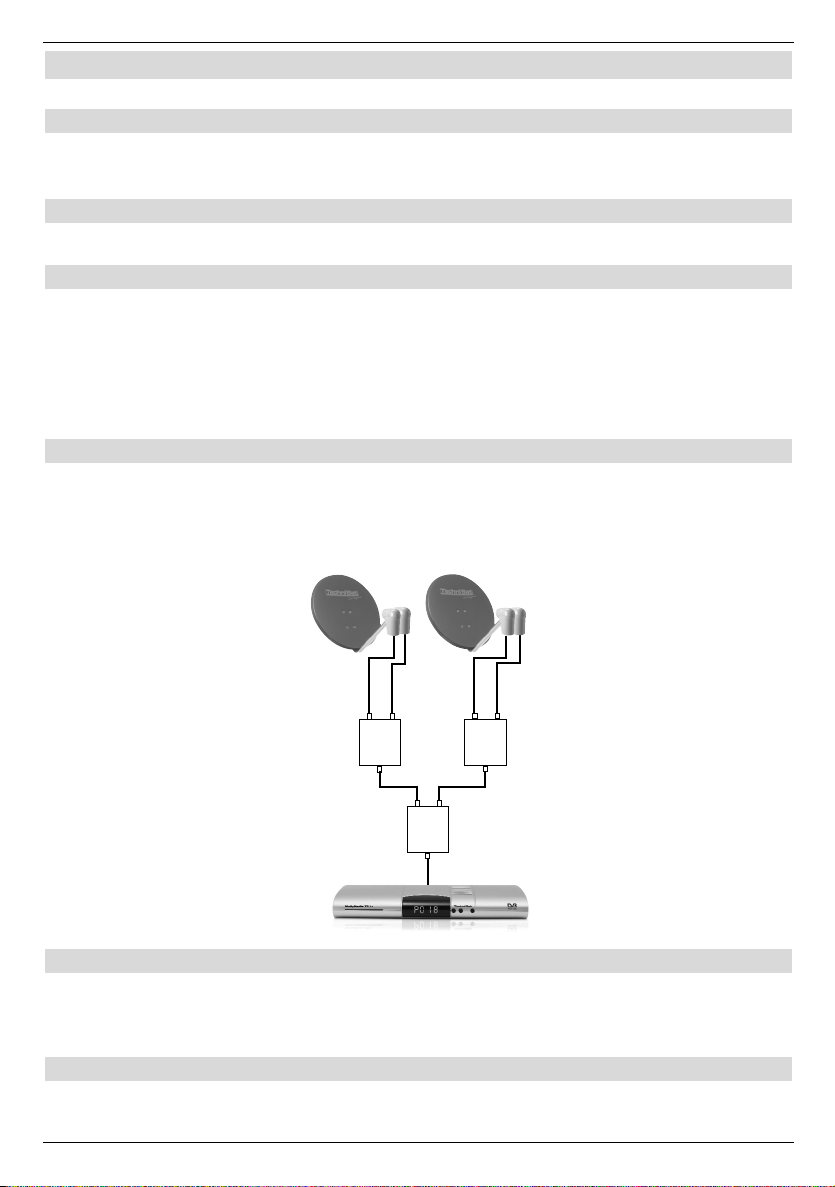

Beispiel:
A B
Position
Ausgang
A B
Position
Ausgang
A B
Option
Ausgang
> Wählen Sie mit Hilfe der Pfeiltasten in der Spalte Satellit die DiSEqC-
Schalterstellung (1-4) aus, der Sie einen Satelliten zuordnen möchten (z.B. A/B 3
Kein Satellit), indem Sie diese Zeile markieren.
> Drücken Sie die Taste OK.

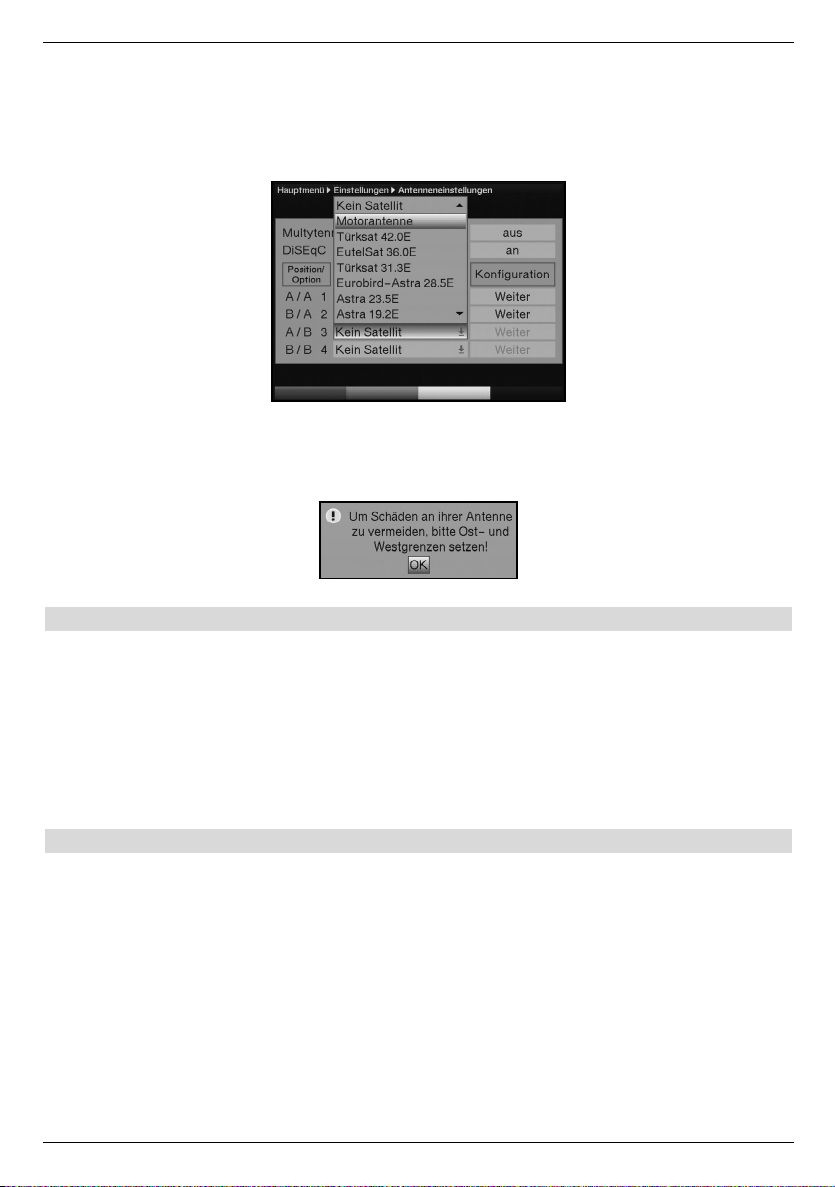

Es erscheint nun eine Auswahltafel verschiedener Satelliten.
> Markieren Sie mit Hilfe der Pfeiltasten den gewünschten Satelliten.
Die Pfeiltasten auf/ab bewegen den Marker zeilenweise und die Pfeiltasten
rechts/links seitenweise.
Sollte der gewünschte Satellit nicht in der Liste vorhanden sein, wählen Sie bitte
einen Reserveplatz, gekennzeichnet mit User 1 bis User 13.
> Bestätigen Sie mit OK.

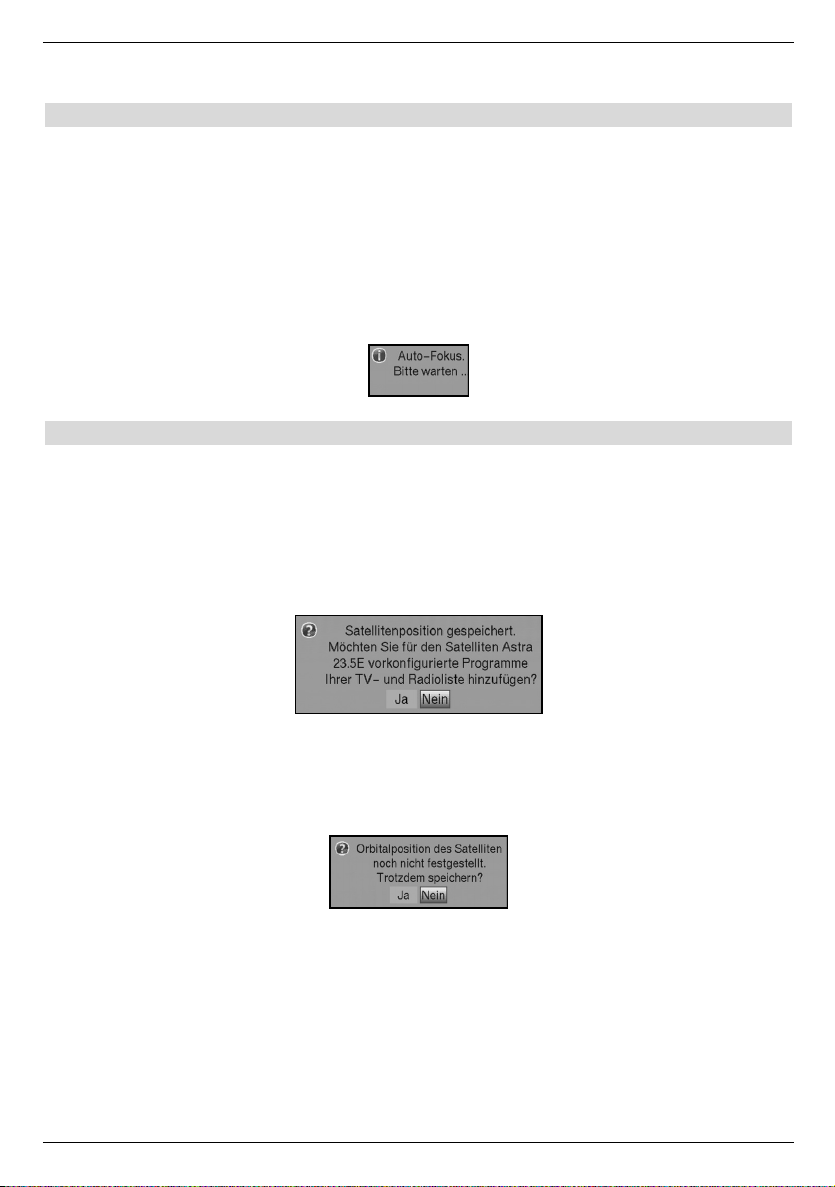

Der markierte Satellit wird nun an der zuvor markierten Position eingefügt und es
erscheint eine Abfrage, ob Sie für diesen Satelliten .
26
Bearbeiten Sie nun auf diese Weise das Menü Antenneneinstellungen, bis die Angaben
in diesem Menü denen Ihrer Empfangseinheit entsprechen. Stellen Sie für die Schaltkriterien,
die Sie nicht benötigen, Kein Satellit ein.
6.4.4 Weitere Einstellungen/LNB-Eigenschaften
Nachdem Sie nun die Schaltmatrix Ihres DVB-Receivers auf Ihre Empfangsanlage eingestellt
haben, müssen Sie nun noch die weiteren Einstellungen für Ihre Empfangseinheit überprüfen
und ggf. korrigieren.
> Wechseln Sie dazu mit Hilfe der Pfeiltasten rechts/links den Marker in die
Spalte Konfiguration.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, in der Zeile, deren
Einstellungen Sie prüfen bzw. verändern wollen, das Feld Weiter.
> Bestätigen Sie mit OK.

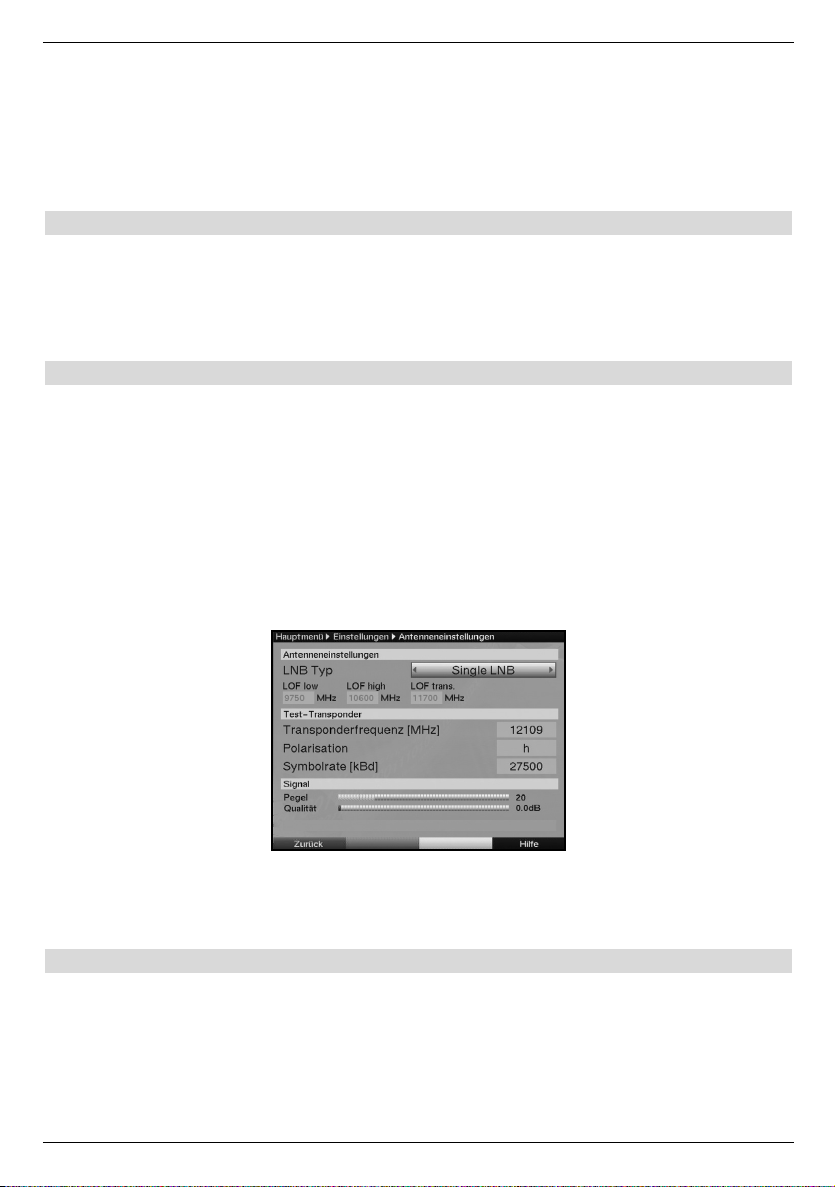

Es erscheint nun ein Untermenü, in dem Sie LNB-Einstellungen vornehmen und
einen Test-Transponder einstellen können.
Es können folgende Einstellungen vorgenommen werden:
6.4.4.1 LNB Typ
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile LNB Typ.
> Wählen Sie mit Hilfe der Pfeiltasten rechts/links zwischen Single LNB,
Quatro LNB, Multytenne LNB, SatCR LNB, SatCR LNB (PIN), DisiCon 1
LNB, DisiCon 2 LNB, DisiCon 4 LNB, C-Band LNB, Circular LNB und
Benutzer LNB aus.
6.4.4.2 Benutzer LNB
Haben Sie unter LNB-Typ das Benutzer LNB ausgewählt, können weitere Einstellungen
vorgenommen werden:
LOF low
LOF (Lokaloszillatorfrequenz) ist die Frequenz, mit der ein LNB die empfangene Frequenz in
die sogenannte 1. Zwischenfrequenz umsetzt, die dann vom DVB-Modul empfangen werden
kann. Sogenannte Universal LNBs arbeiten mit 2 LOFs, um den gesamten Empfangsbereich
von 10,7 bis 11,8 GHz (low-band) und 11,7 bis 12,75 GHz (high-band) umsetzen zu können.
> Geben Sie in dem Feld unter LOF low mit Hilfe der Zehnertastatur die LOF des
Low-Bandes Ihres LNBs ein.
27
High Band
> Geben Sie in dem Feld unter LOF high mit Hilfe der Zehnertastatur die LOF des
High-Bandes Ihres LNBs ein.
Übergang LOF Low/High
> Geben Sie in dem Feld unter LOF trans. mit Hilfe der Zehnertastatur die
Frequenz ein, bei der Ihr LNB vom Low-Band ins High-Band wechselt.
6.5.4.3 SatCR LNB/SatCR LNB (PIN)
Haben Sie unter Punkt 6.4.3.1 den LNB Typ SatCR LNB bzw. SatCR (PIN) ausgewählt,
so müssen Sie dem Receiver eine Teilnehmerfrequenz gegebenenfalls mit Hilfe einer PIN
zuweisen.
Gehen Sie dazu wie im folgenden beschrieben vor:
> Markieren Sie mit den Pfeiltasten das Feld Setup und bestätigen Sie mit OK.
Das Setup-Menü wird aufgerufen.
> Markieren Sie mit den Pfeiltasten das Feld SatCR-Scan und drücken Sie die
Taste OK. Die automatische Suche nach den Teilnehmerfrequenzen des angeschlos-
senen SatCR-LNBs wird gestartet.
Nach dem Suchlauf werden die gefundenen Frequenzen angezeigt.
> Geben Sie im Feld Frequenz mit Hilfe der Zehnertastatur eine der gefundenen
Frequenzen ein.
> Bei der Verwendung eines SatCR-LNBs mit PIN-Unterstützung, geben Sie im Feld
PIN-Code mit Hilfe der Zehnertastatur die der Frequenz zugeordnete PIN ein.
Beachten Sie, dass jede Teilnehmerfrequenz des SatCR LNBs nur jeweils einem
Gerät zugeordnet werden darf, da es sonst zu gegenseitigen Beeinflussungen im
Empfang und Umschaltverhalten der Geräte kommt.
28
> Verlassen Sie das Setup-Menü durch Drücken der Taste Zurück.
6.4.4.4 Test-Transponder
Die folgenden Punkte dieses Menüs sind nur einzugeben, wenn Sie eine Prüfung eines
Sat-Signals eines Satelliten vornehmen möchten. Die Daten dazu entnehmen Sie bitte den
Senderlisten aus Fachzeitschriften (z.B. Infosat) oder dem Internet.
Transponderfrequenz
> Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur eine Frequenz ein, auf der
digitale Programme gesendet werden.
Polarisation
> Geben Sie mit Hilfe der Pfeiltasten rechts/links die gewünschte
Polarisationsebene (horizontal oder vertikal) ein.
Symbolrate
Die Symbolrate sagt aus, welche Datenmenge pro Sekunde übertragen wird. Diese kann
zum Beispiel 27500 betragen (27500 Symbole pro Sekunde).
> Geben Sie mit Hilfe der Zehnertastatur die entsprechende Symbolrate ein.
Signal (Pegel/Qualität)
In diesen Zeilen werden Ihnen, sofern Sie die Angaben des Test-Transponders richtig eingegeben haben, der Signalpegel und die Signalqualität angezeigt.

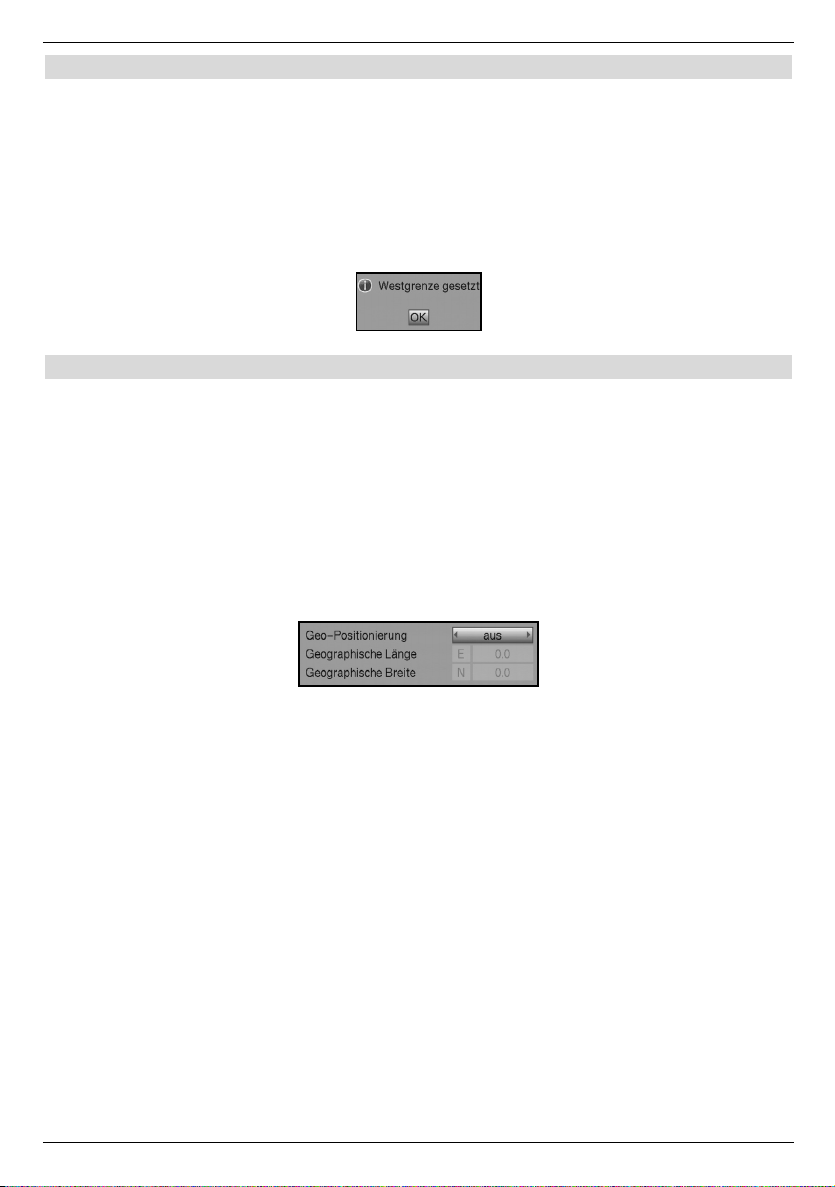

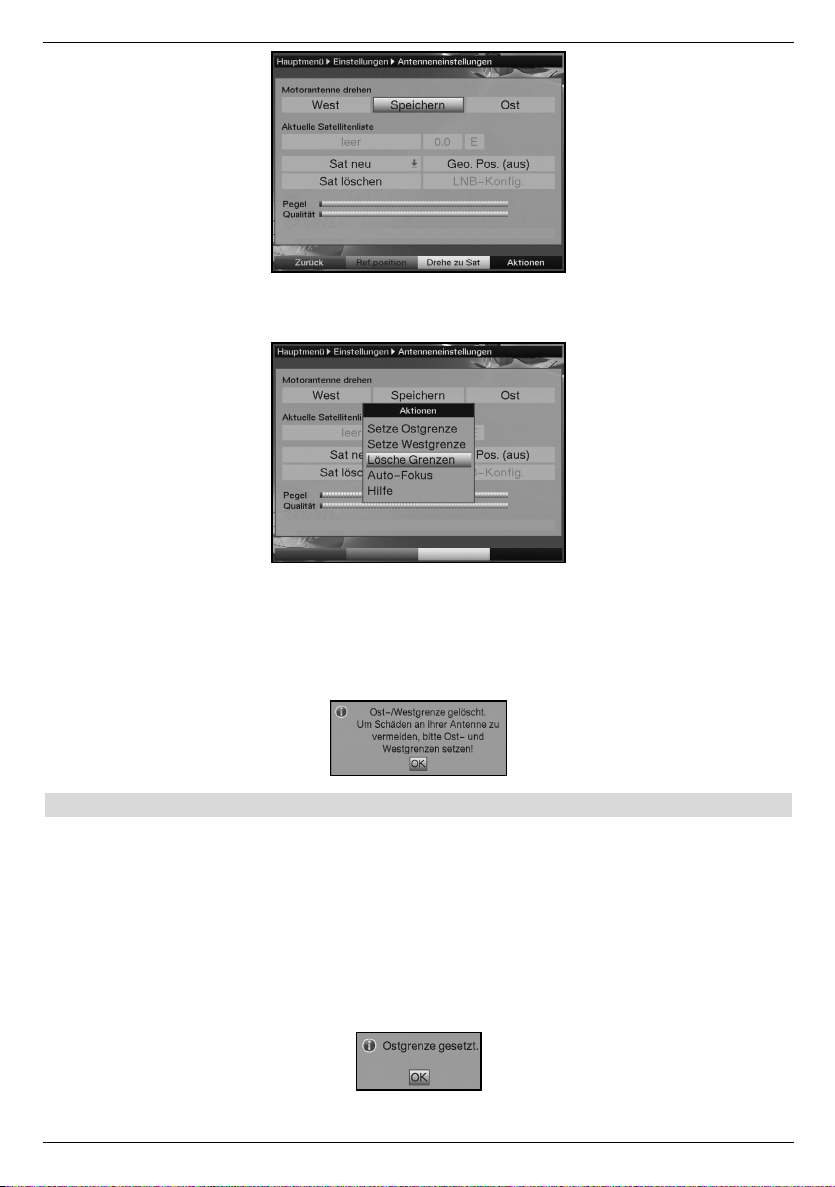

6.4.5 Drehanlage
Beim Betrieb des Digital-Receivers an einer Drehanlage mit einem DiSEqC-Motor (Level 1.2)
schalten Sie die DiSEqC-Steuerung (Punkt 6.4.1) an und beachten bitte Punkt 9 der
Bedienungsanleitung.
6.5 Antenneneinstellungen (DVB-T)
Mit Hilfe der Antennenkonfiguration (DVB-T) können Sie die DVB-T-Antenne anhand des
Kanalspektrums optimal
ausrichten sowie die Antennenspeisespannung einschalten.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen.
> Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Menü Einstellungen.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Zeile
Antenneneinstellungen (DVB-T).
> Bestätigen Sie mit OK.
Es erscheint das Menü Antenneneinstellungen (DVB-T).
