TechniSat LX66A User Manual
Bedienungsanleitung
HD-VISION 32
HD-VISION 32
HD-VISION 40
HD-VISION 40
TFT-LCD Fernsehgerät
Inhaltsverzeichnis
1 Inhaltsverzeichnis
1
1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2, 5
2 Abbildungen (als Ausklappseite) . . . . . . . . . . . . . . . . . . . . . . . . . .3
3 Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.2 Herstellererklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.3 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.4 Fernbedienung / Batteriewechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.5 Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.6 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.7 Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.8 Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
3.9 Abnehmbare Lautsprecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
3.10 Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.1 Satellitenantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.2 Antennen-/Kabelanschluss (analog u. digital) . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.3 DVD-Player . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.4 Videorekorder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.5 S-VHS-Videorekorder/Videokamera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.6 HiFi-/Surround-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.7 Subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.8 Serielle Schnittstelle (RS 232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.9 USB-Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.10 Kopfhörer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.11 PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
4.12 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
6.1 Ein- und Ausschalten des TV-Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
6.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6.2.3 Mit Hilfe der Programmliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6.2.3.1 Liste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
6.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
6.2.5 Rückkehr zum zuletzt eingestellten Programm . . . . . . . . . . . . . . . . . . . . . . . . . . .27
6.2.6 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
6.2.7 AV-Quelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
6.3 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
6.3.1 Optionskanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
6.3.2 Startzeitauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
6.4 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
6.4.1 Kopfhörerlautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
6.5 Auswahl einer anderen Sprache/Tonoption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
6.5.1 Dolby Digital (AC3 - Betrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
2
Bitte ausklappen
Inhaltsverzeichnis
6.6 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

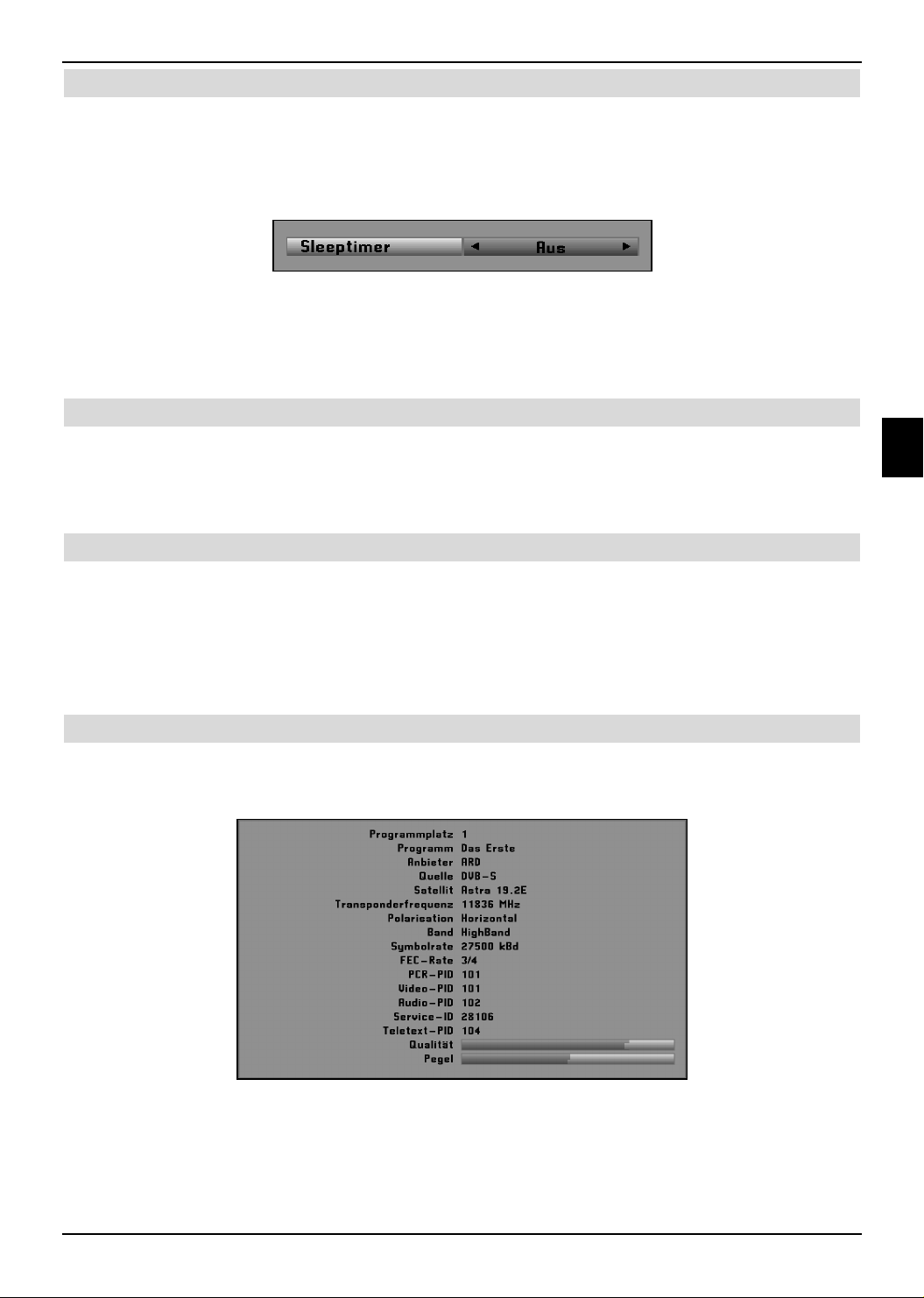

6.7 Sleeptimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.8 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.9 TV- / Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.10 Kanal- / Transponder- / Quellen-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

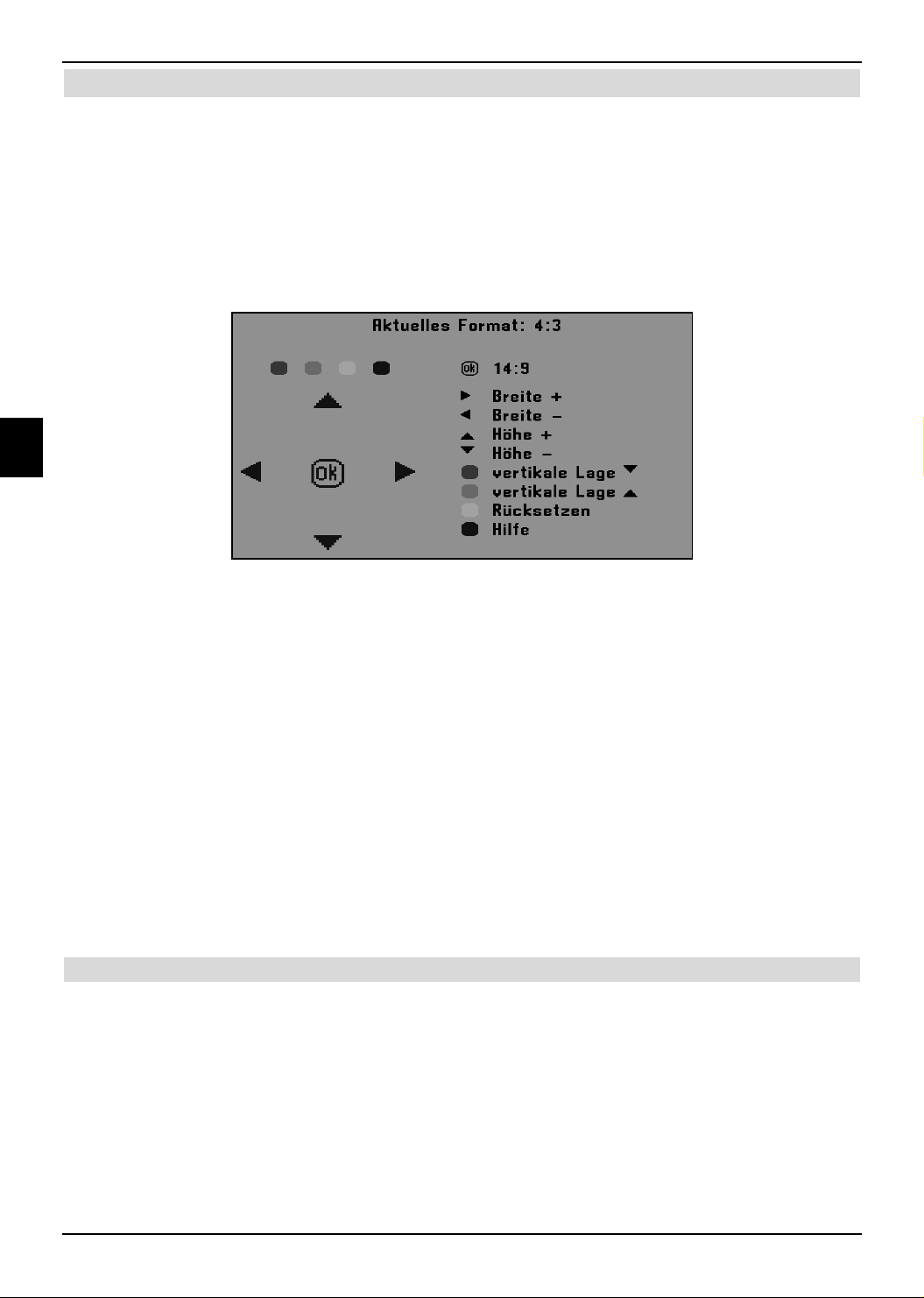

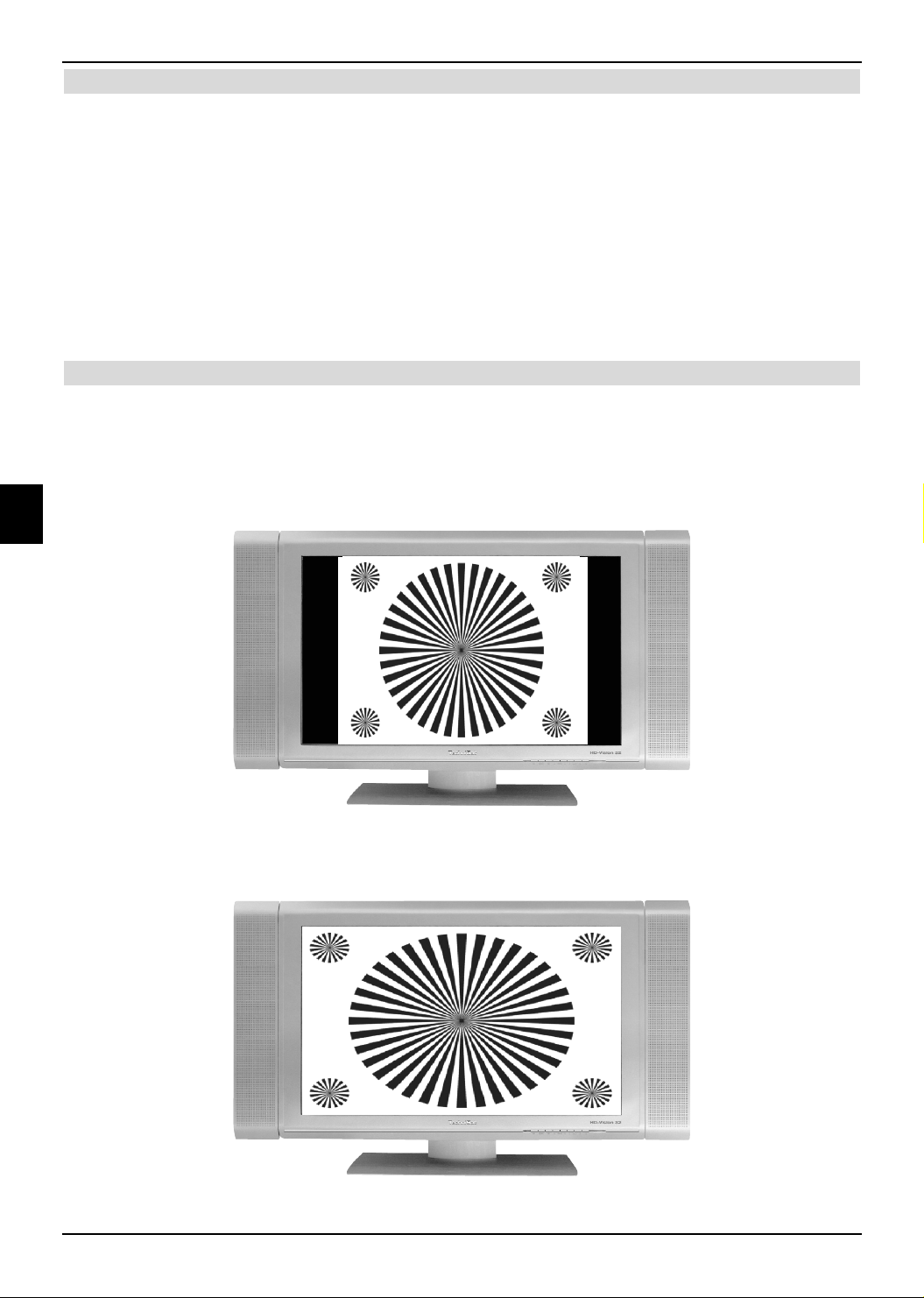

6.11 Formatumschaltung/Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

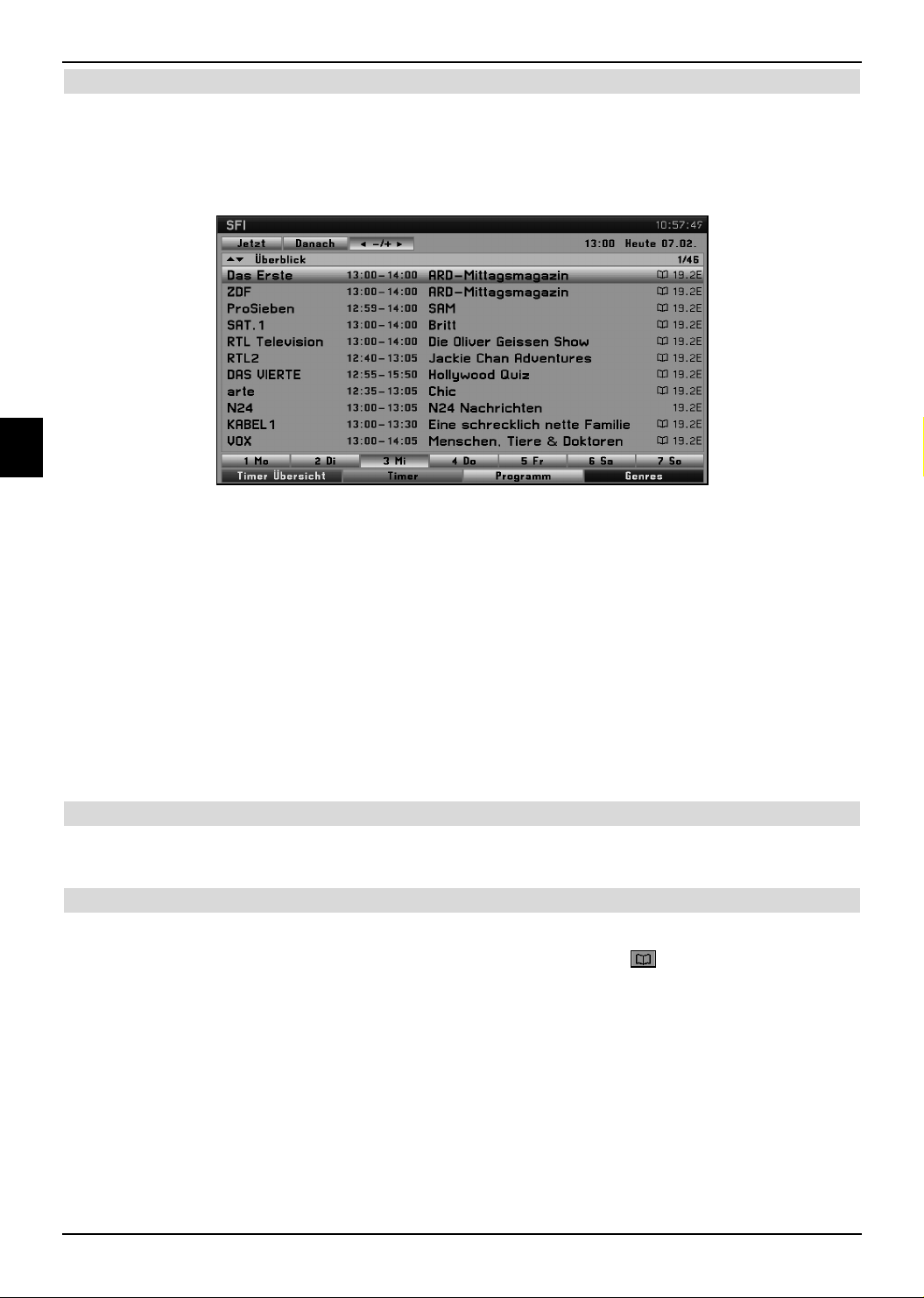

6.12 Programmzeitschrift SFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
6.12.1 Einlesen der SFI-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
6.12.2 Einlesevorgang unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
6.12.3 Elektronische Programmzeitschrift aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
6.12.4 Jetzt (Tafel mit aktuellen Programminhalten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
6.12.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
6.12.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
6.12.7 SFI - Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
6.12.7.1 SFI-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
6.12.7.2 SFI-Timerprogrammierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
6.12.7.3 SFI-Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
6.12.7.4 Übersicht nach Programmart/Genre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
6.12.8 SFI beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
6.13 Timerverwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
6.13.1 Timer Übersicht aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
6.13.2 Während des Timerbetriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6.13.3 Abbrechen des Timerbetriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6.13.4 Timer Einstellungen (Vor- bzw. Nachlaufzeit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
6.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
6.15 MP3-Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
6.16 Wiedergabe von Bildern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
1
7 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
7.1 Bild-/HDMI-/VGA-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

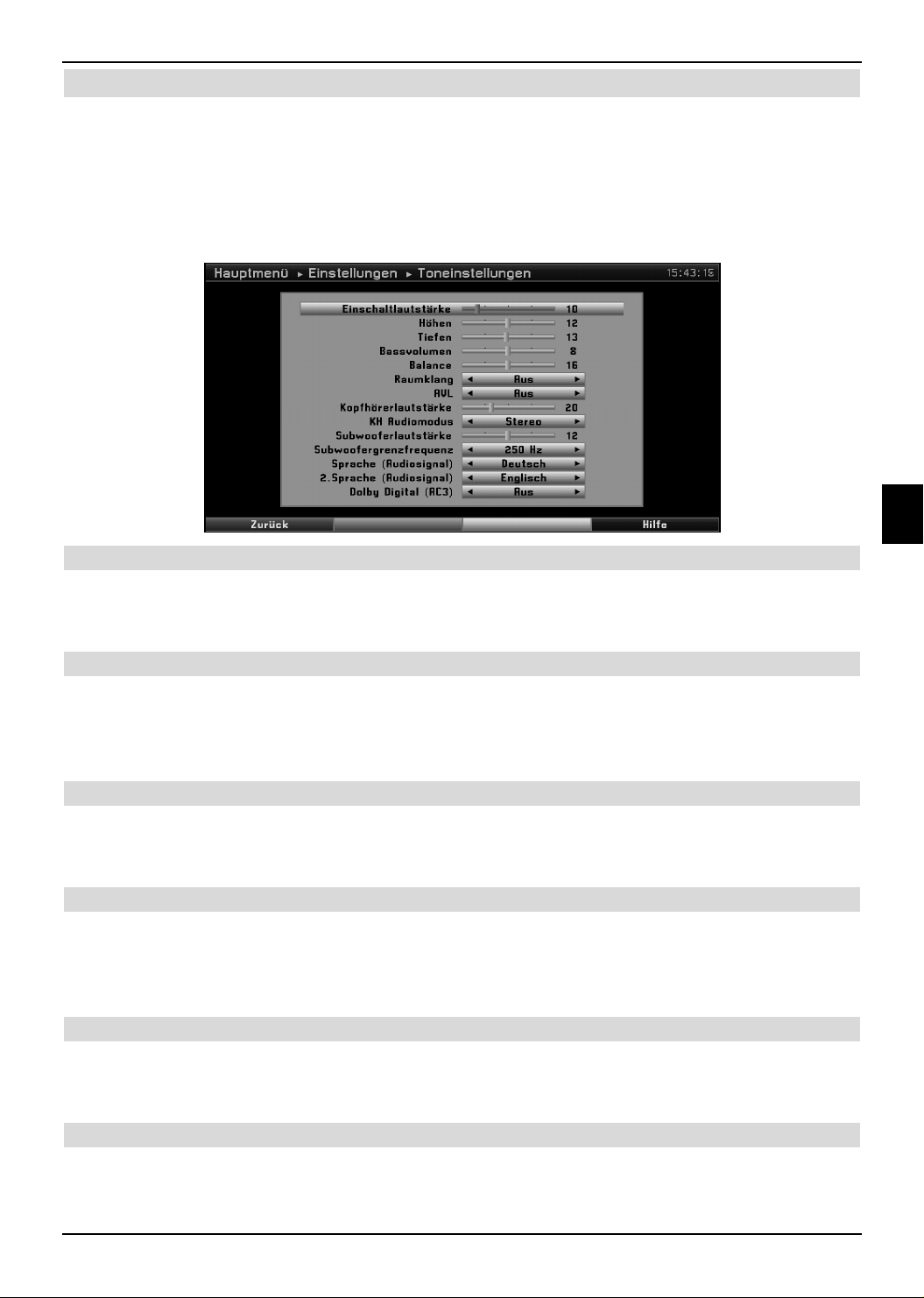

7.2 Toneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
7.3 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
7.4 Programmierung der elektronischen Programmzeitschrift . . . . . . . . . . . . . . . . . . .63
7.4.1 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
7.4.2 Startkategorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
7.4.3 Aktualisierungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
7.4.4 SFI-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
7.4.5 SFI-Kanal (DVB-S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
7.4.6 SFI-Kanal (DVB-C/T) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
7.5 Antenneneinstellungen (DVB-S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
7.5.1 Multytenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
7.5.2 DiSEqC ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
7.5.3 Einstellen der Schaltmatrix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
7.5.4 Weitere Einstellungen/LNB-Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
7.5.4.1 LNB Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
7.5.4.2 Benutzer LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
7.5.4.3 SatCR LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

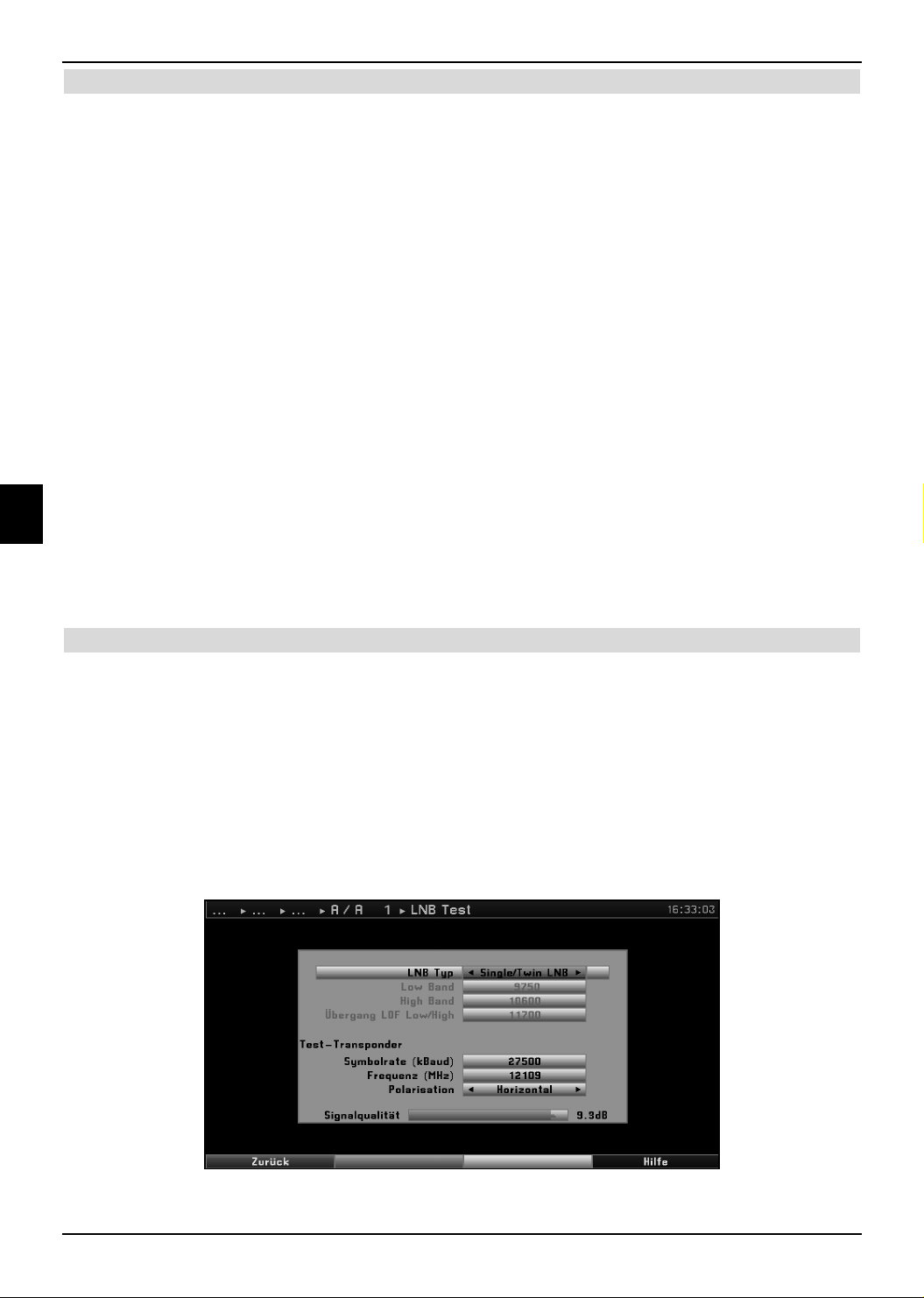

7.5.4.4 Test-Transponder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
7.6 Antenneneinstellungen (DVB-T) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
5
Abbildung der Fernbedienung
2 Abbildungen
Fernbedienung
Ton ein/aus
Fernbediencode
2)
Zehnertastatur
0/AV
(Externe Eingänge)
TV/Radio - Betrieb
SFI
Multifunktionstasten
Pfeiltasten
Zurück
Rückspulen
Stop
Ein/Stand-by
Sleep-Timer
Option
im TV-Betrieb:
Ton-/Untertitelauswahl,
Sonderfunktionen
Radio-Betrieb:
im
Senderauswahl durch
Umschaltung der
Tonunterträger
1)
grün Transponder-/
Kanalinfo
blau Zoom/Format
Programmliste ein/aus
OK
Info
Vorspulen
Pause / Wiedergabe
Programm -
Lautstärke -
Videotext Ein/Aus
Sprachwahl
1)
1)
Programm +
Lautstärke +
Standbild
Menü ein/aus
1)
Diese Funktion ist nur dann
verfügbar, wenn auf dem
eingestellten Programmplatz
die entsprechenden Daten
ausgestrahlt werden.
2)
Fernbedienoption:
Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei TechniSat-Receiver und ein
TechniSat-Fernsehgerät mit gleicher Codierung bedient werden. Während dem Drücken einer Taste wird der
aktuell eingestellte Fernbediencode durch blinken der entsprechenden LED angezeigt.
> Zur Umstellung der Fernbedienoption halten Sie die Taste Fernbediencode gedrückt und drücken Sie
anschließend die Taste OK so oft, bis die LED der gewünschten Fernbedienoption (SAT1, SAT2 bzw.
TV) kurz aufblinkt.
3
10
11
12
13
14
15
16
17
18
19
20
21
22
Abbildung der Geräteanschlüsse
/ Gerätetasten
Gerät
Netz
C
O
M
S
M
A
R
T
C
A
R
D
AEREAL
CABLE
DC 5V
max. 30mA
Video
Y
IN
R
R
OUT
Service
IN
SPDIF
IN
USB
HDMI 2
HDMI 1
L
U
L
L
OPT
M
O
N
N
T
E
R
F
A
C
E
I
LNB
IN
DC 13/18V
max. 0,4A
IN
IN
SVideo
SUBW
SPDIF
1
R
V
8
9
2
1 Netzschalter
2 Netzbuchse
Ansc
hlüsse:
3 Scart-Buchse (AV2)
4 Scart-Buchse (AV1)
5 Lautsprecheranschluss
6 VGA-Anschluss
7 Audio IN (VGA/DVI)
8 Common Interface
9 Kartenleser
(goldener Chip der
Conax-Smartcard nach
vorne und in Einschubrichtung ausrichten.)
10 LNB-Eingang (DVB-S)
11 Antenneneingang
(DVB-C, DVB-T, analog)
12 RS232-Schnittstelle
13 USB-Anschluss
14 HDMI-Anschluss 2
15 HDMI-Anschluss 1
16 Video-, S-Video- und
Audioeingang
17 Komponenteneingänge
(Y, U, V und Audio)
18 Subwooferausgang
19 Audio-Ausgang (R,L)
20 Audio-Ausgang digital
(SPDIF elektrisch)
21 Kopfhörerausgang
(Klinkenbuchse 3,5mm)
22 Audio-Ausgang digital
(SPDIF optisch)
6 5 3
7
4
Nahbedien
ung:
23 LED
24 AV
25 Menü
26 OK
23 24 2526 27 2928 30
27 Programm +/-
28 Lautstärke +/-
29 Ein/Standby
30 IR-Empfänger
4
Inhaltsverzeichnis

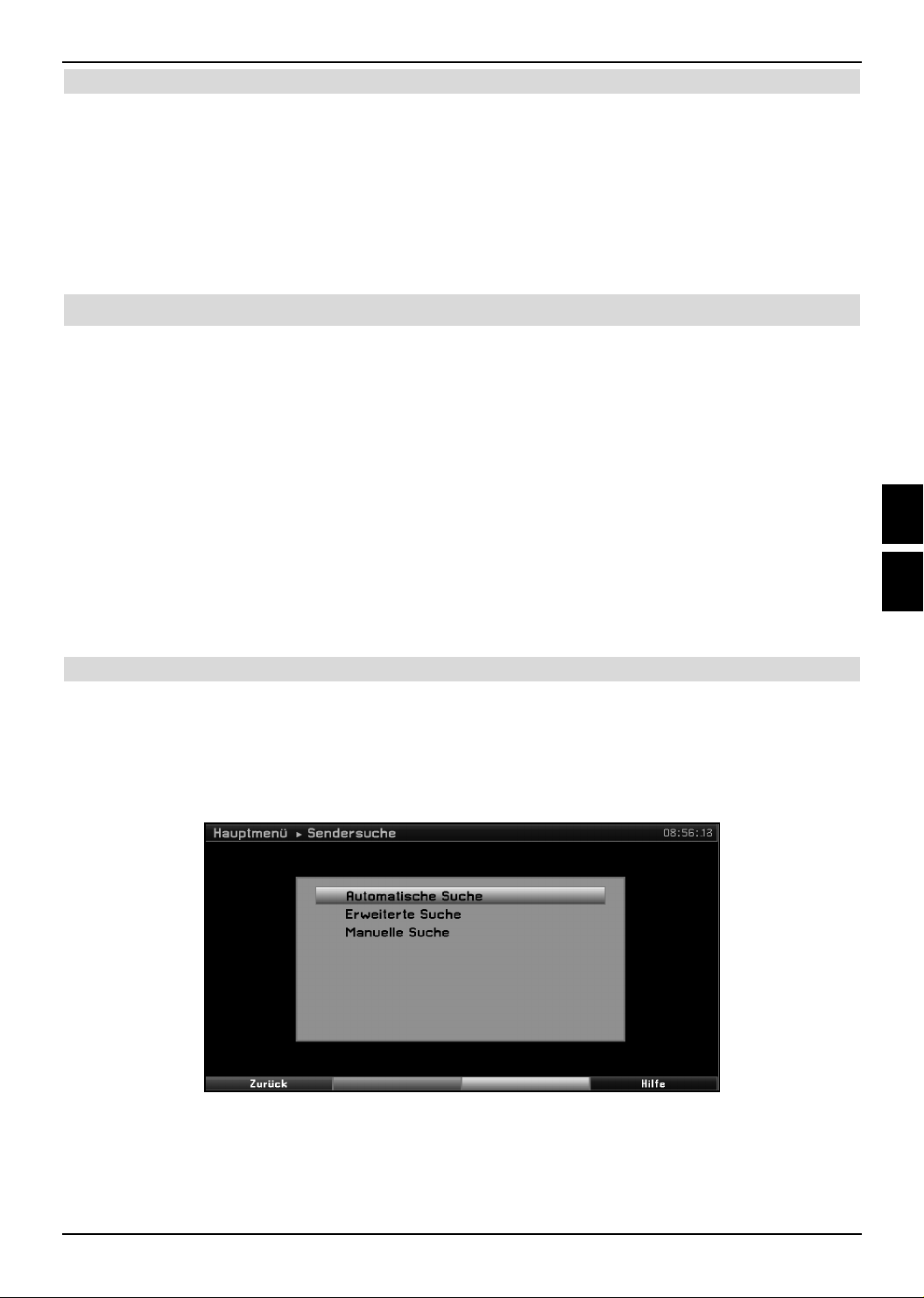

8 Sendersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
8.1 Automatische Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72
1
8.1.1 Automatische Suche starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72
8.1.2 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
8.2 Erweiterte Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
8.2.1 Erweiterte Suche nach analogen Radioprogrammen (FM Radio) . . . . . . . . . . . . .74
8.2.2 Erweiterte Suche nach analogen TV-Programmen (Analog CT) . . . . . . . . . . . . . .74
8.2.3 Erweiterte Suche nach DVB-S-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
8.2.4 Erweiterte Suche nach DVB-C-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
8.2.5 Erweiterte Suche nach DVB-T-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
8.2.6 Erweiterte Suche starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
8.2.7 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
8.3 Manuelle Suche / Änderung des Programmnamens . . . . . . . . . . . . . . . . . . . . . . .79
8.3.1 Manuelle Suche eines analogen Programms (Analog CT/FM-Radio) . . . . . . . . . .79
8.3.1.1 Speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
8.3.2 Manuelle Suche nach DVB-S-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
8.3.3 Manuelle Suche nach DVB-C-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
8.3.4 Manuelle Suche nach DVB-T-Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
8.3.5 Manuelle DVB-S/DVB-C/DVB-T Suche starten . . . . . . . . . . . . . . . . . . . . . . . . . . .83
8.3.6 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
8.3.7 PID-Suche (DVB-S/DVB-C/DVB-T) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84
8.3.8 PID-Suche starten (DVB-S/DVB-C/DVB-T) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84
8.3.9 Nach der PID-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

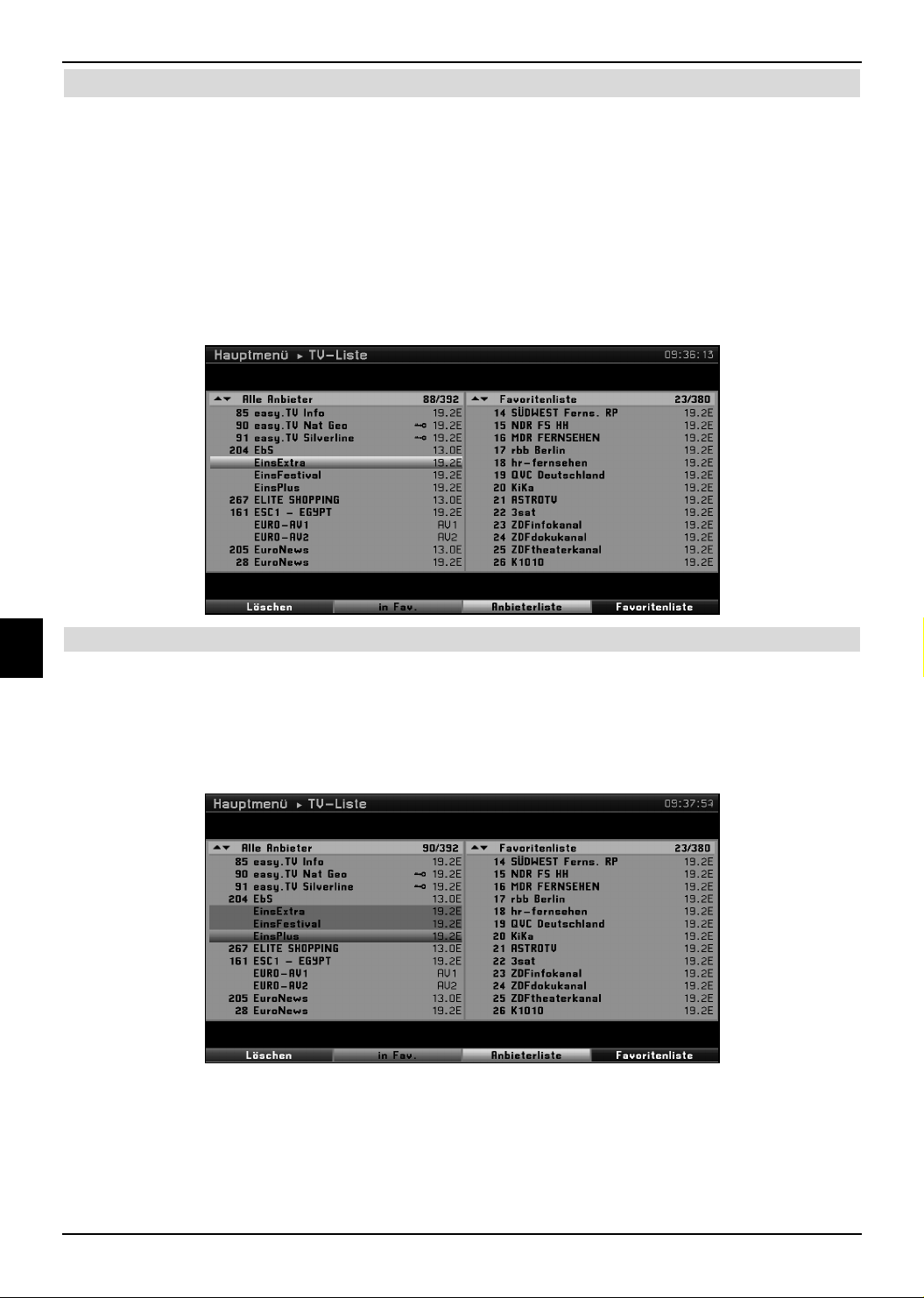

9 Programmverwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

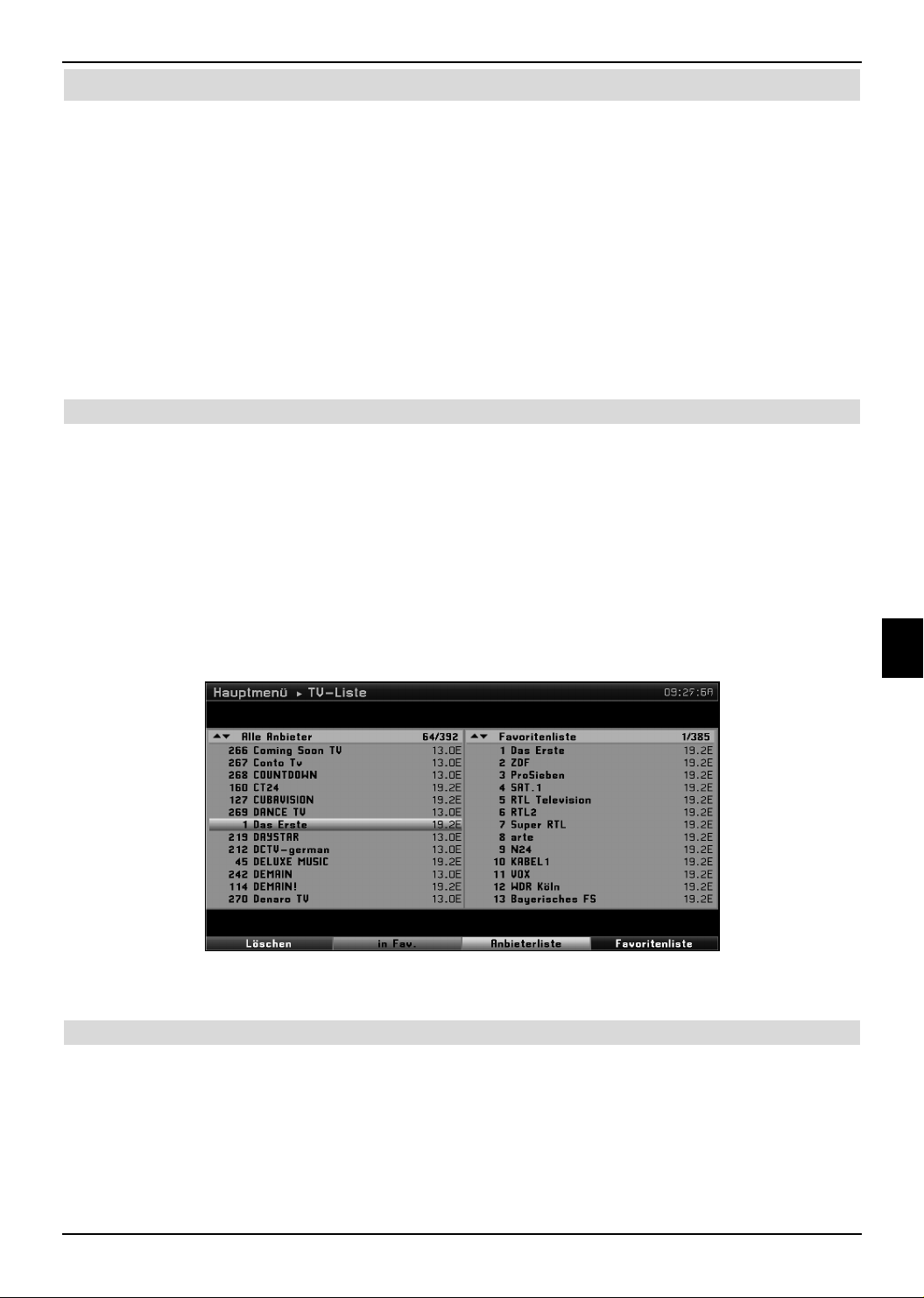

9.1 Programmverwaltung aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85
9.2 Programme zur Favoritenliste hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
9.3 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87
9.4 Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88
10 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

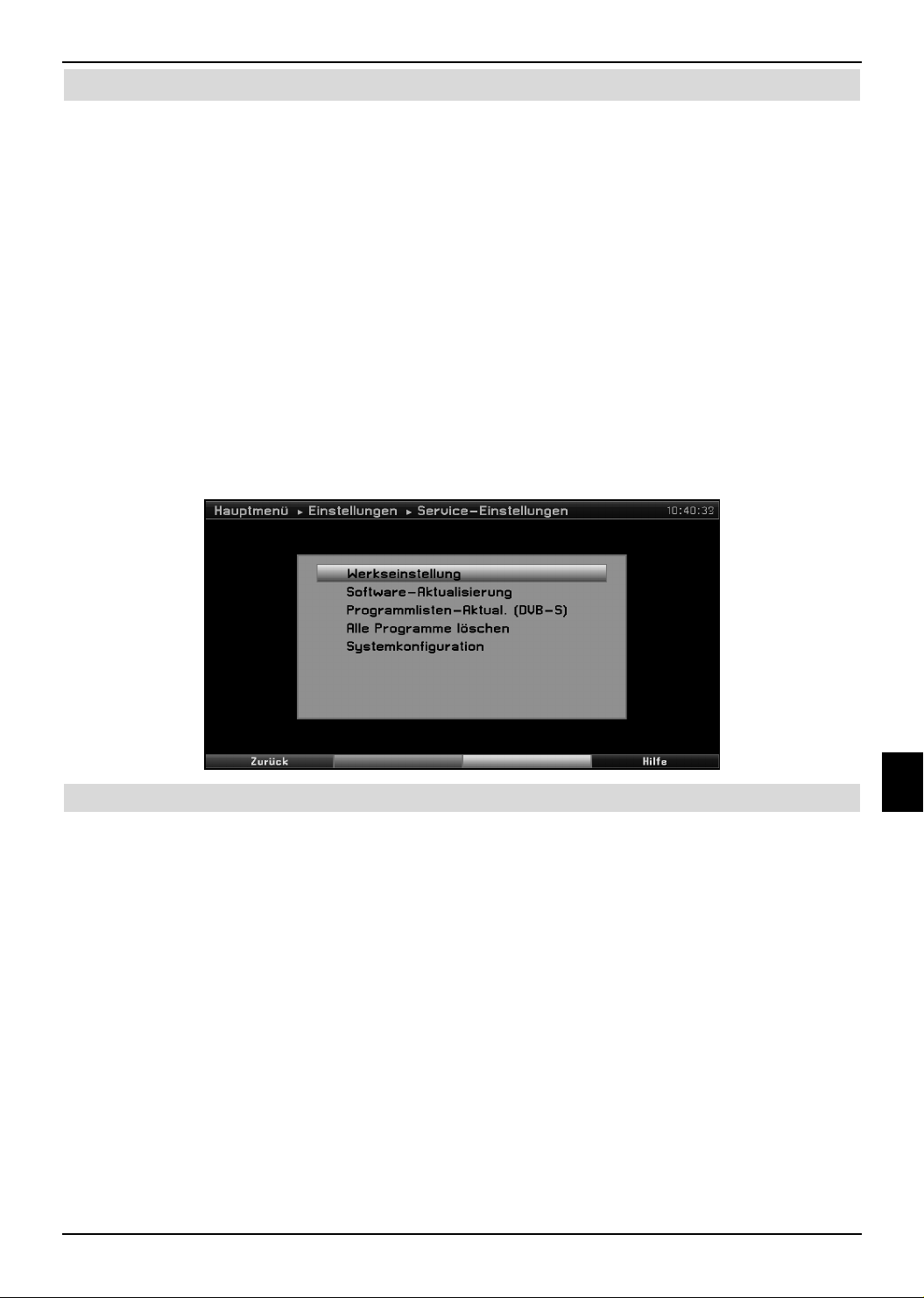

11 Service-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
11.1 Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
11.2 Software-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92
11.3 Programmliste aktualisieren ISIPRO
11.3.1 Programme anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
11.3.2 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
11.3.3 TV bzw. Radio-Programm hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96
11.4 Alle Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97
11.5 Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97
nur DVB-S
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

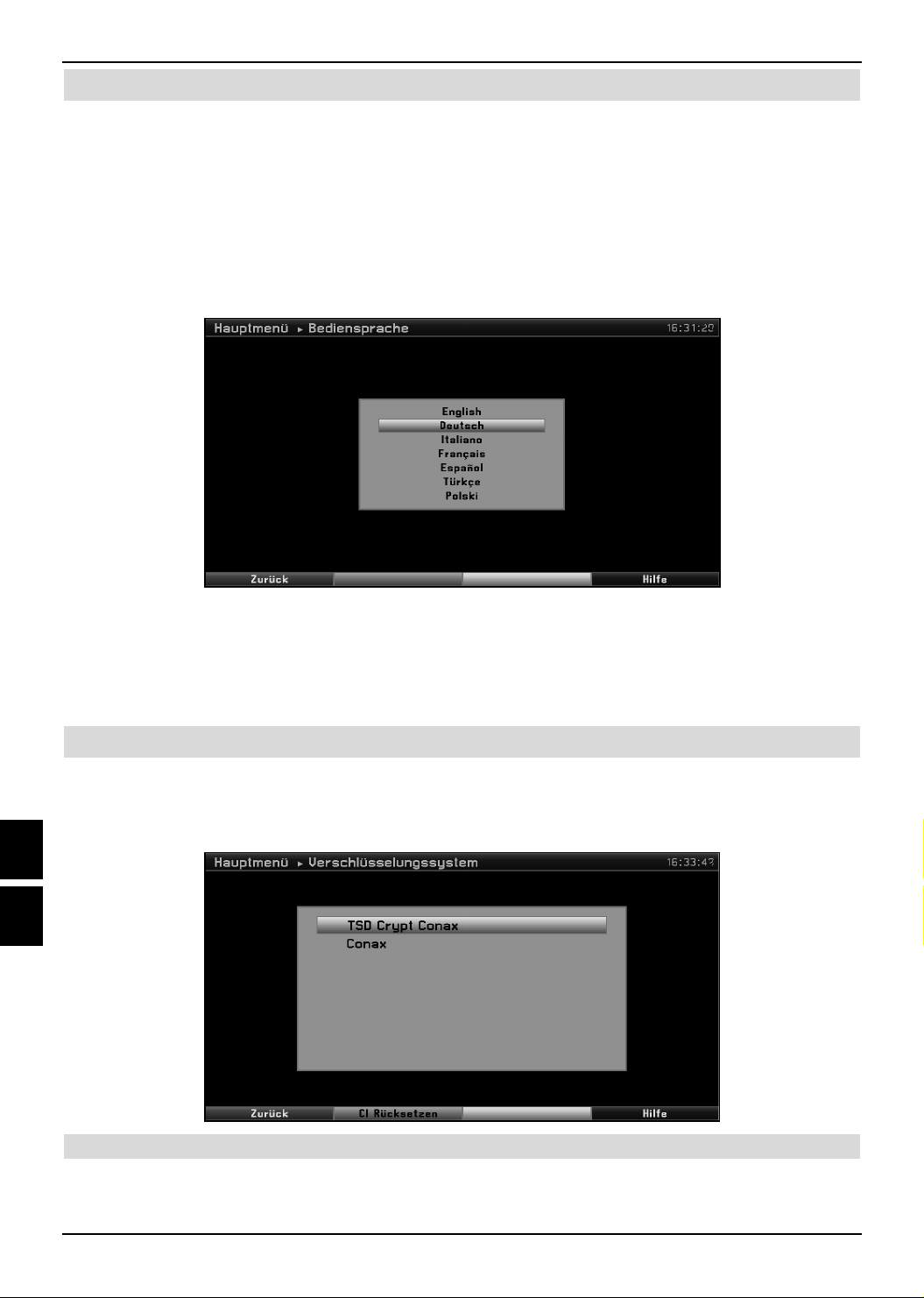

12 Bediensprache (Menüsprache) . . . . . . . . . . . . . . . . . . . . . . . .98
13 Verschlüsselungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
14 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99
15 Technische Begriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104
16 Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107
17 Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108
6
Wichtige Hinweise
3 Bitte zuerst lesen
- Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst
die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 LCD-Fernsehgerät,
1 Fernbedienung,
1 Bedienungsanleitung,
1 Garantiekarte,
2 Batterien (1,5V Microzelle),
1 Winkelschraubendreher,
1 Netzanschlusskabel.
3.1 Bestimmungsgemäßer Gebrauch
- Anschluss an Netzspannung 230V/ 50Hz.
- Das TV-Gerät ist nur für den Empfang und die Wiedergabe von Bild- und
Tonsignalen bestimmt.
- Das Gerät ist ausschließlich zum Anschluss von Audio- und Videogeräten,
Antennenanlagen und Computern geeignet, die der DIN-Norm entsprechen und eine
CE-Kennzeichnung besitzen.
3
- Der Gebrauch ist im privaten und gewerblichen Bereich in trockenen Räumen und
unter Beaufsichtigung gestattet.
- Jegliche andere Verwendung ist ausdrücklich ausgeschlossen.
3.2 Herstellererklärung
Das TV-Gerät erfüllt die Forderungen
- der EU-Richtlinie 2006/95/EC (Niederspannungsrichtlinie)
- EN 60065
- der EU-Richtlinie 2004/108/EC (EMV-Richtlinie)
- EN 55013, EN 55020, EN 60555-2
und besitzt die CE-Kennzeichnung.
3.2.1 Hinweis zum LCD-Bildschirm
Der von Ihnen erworbene Bildschirm genügt den höchsten Qualitätsanforderungen und
wurde bezüglich Pixelfehler nach ISO 13406-2 überprüft und klassifiziert.
3.3 Transport
Transportieren Sie das Gerät ausschließlich in senkrechter Stellung. Fassen Sie das Gerät
dabei nicht an den Lautsprechern an.
7
Wichtige Hinweise
Sicherheitshinweise
3.4 Fernbedienung / Batteriewechsel
> Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung durch
leichten Druck auf die markierte Stelle und schieben Sie den Deckel dabei in
Pfeilrichtung.
> Die Mitgelieferten Batterien unter Beachtung der richtigen Polung (Kennzeichnung im
Batteriefach sichtbar) einlegen.
3
> Batteriefach wieder schließen.
3.5 Pflege und Reinigung
Das Gehäuse mit einem nur wenig feuchten, weichen Tuch abwischen.
Keine Sprühreiniger oder agressive chemische Reinigungsmittel für das Gehäuse
verwenden, damit die hochwertige Oberfläche nicht beschädigt wird.
Den Bildschirm im ausgeschalteten Zustand des Gerätes mit einem trockenen Tuch oder
dem LCD-Panel-Reinigungsset säubern.
Das LCD-Panel-Reinigungsset erhalten Sie im Fachhandel unter der Bezeichnung
LCD-Panel-Reiniger und der Artikelnummer 0000/3830.
3.6 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr
neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die
durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen
entstanden sind.
- Das Gerät darf nur in gemäßigtem Klima betrieben werden.
- Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen
ebenen Untergrund.
- Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.
- Das TV-Gerät nach Anlieferung oder Transport bei Kälte nicht sofort einschalten;
Temperaturausgleich abwarten.
8
Sicherheitshinweise
Betriebspausen
- Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf. Ist Wasser in das Gerät
gelangt, sofort den Netzstecker ziehen und den Service verständigen.
- Das TV-Gerät nicht in enge Regale oder Schränke stellen, mindestens 10 cm
Belüftungsabstand zum Gerät einhalten.
- Damit Wärme aus dem Inneren des Gerätes entweichen kann, verfügt das Gerät
über Lüftungsschlitze. Decken Sie die Lüftungsschlitze nicht durch Gegenstände wie
z.B. Zeitungen, Tischdecken usw. ab.
- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich
erwärmen.
3
- Keine Gegenstände durch die Lüftungsschlitze stecken.
- Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, sofort den
Netzstecker herausziehen und den Service verständigen.
- Bei Stromausfall sollte das TV-Gerät mit dem Netzschalter ausgeschaltet werden.
- Bei längerer Abwesenheit sollte das TV-Gerät ausgeschaltet werden. Damit
verlängert sich die Lebensdauer des Panels und Energie wird gespart.
- Öffnen Sie niemals das Gerät!
Das Berühren Hochspannung führender Teile ist lebensgefährlich!
- Ein eventuell notwendiger Eingriff darf nur von geschultem Personal vorgenommen
werden.
3.7 Betriebspausen
Bei Gewitter oder längeren Betriebspausen Netz- und Antennenstecker ziehen.
Überspannung kann das Gerät beschädigen.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe
bitten:
- Das Stromkabel ist beschädigt.
- Das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen.
- Bei erheblichen Fehlfunktionen.
- Bei starken äußeren Beschädigungen.
9
Wandmontage
Standfuß entfernen
3.8 Wandmontage
Sie können Ihr Gerät unter zu Hilfenahme einer passenden Wandhalterung,
z.B. TechniSat HD-Mount 32 (Artikelnr.: 2020/2732), TechniSat HD-Mount 40
(Artikelnr.: 2020/2740) oder TechniSat HD-Mount (Artnr. 2020/2632), an einer dafür
geeigneten Wand befestigen.
Dazu müssen Sie den Standfuß demontieren.
3.8.1 Standfuß entfernen
3
Beachten Sie bei der Gerätevariante mit Lautsprechern unten, dass Sie die Kabel der
Lautsprecher aus den Anschlussklemmen entfernen müssen, bevor Sie den Standfuß
herausziehen.
> Legen Sie das Gerät mit der Bildschirmseite auf einen ebenen Untergrund.
Achten Sie dabei darauf, dass kein Druck auf das Panel ausgeübt wird und das
LCD-Panel nicht beschädigt wird.
> Lösen und entfernen Sie die beiden markierten Schrauben.
> Ziehen Sie nun den Standfuß vorsichtig zur Geräteunterseite ab.
Um bei der Gerätevariante mit Lautsprechern unten bei einer Wandmontage die
Gerätelautsprecher weiterhin am Gerät montiert zu verwenden, benötigen Sie ein
spezielles Zusatzprofil. Dieses Zusatzprofil erhalten Sie im Fachhandel unter folgender
Bezeichnung und Artikelnummer.
HD-Vision 32: HD-Mount Adapter 32" Artnr. 0001/3240
HD-Vision 40: HD-Mount Adapter 40" Artnr. 0002/3240
10
Lautsprecher abnehmen
3.9 Abnehmbare Lautsprecher
Ihr Gerät ist mit abnehmbaren Lautsprechern ausgestattet. Diese können Sie abnehmen,
wenn:
- Sie die Lautsprecher mit Hilfe der Lautsprecheraufsteller separat aufstellen möchten
(nur bei der Gerätevariante mit seitlichen Lautsprechern).
3
- Sie den Lautsprecher bei einer Wandmontage an das Zusatzprofil (siehe Punkt 3.8.1)
montieren möchten (nur bei der Gerätevariante mit Lautsprecher unten).
- Sie das Gerät an eine HiFi- oder Surround-Anlage anschließen (siehe Punkt 4.6) und
die Gerätelautsprecher nicht nutzen möchten.
3.9.1 Lautsprecher entfernen
> Entfernen Sie die Kabel der Lautsprecher aus den Anschlussklemmen.
Drücken Sie dazu den Federkontakt herunter und ziehen Sie das Kabel heraus.
> Lösen Sie nun unter Verwendung eines geeigneten Schraubendrehers die
Befestigungsschrauben der/des Lautsprecher/s und nehmen Sie diese/n ab.
Gerätevariante mit
seitlichen Lautsprechern
> Decken Sie die Öffnungen der Lautsprecherbefestigungen mit den beiliegenden
Blenden ab (nur bei der Gerätevariante mit seitlichen Lautsprechern).
11
Gerätevariante mit
Lautsprechern unten
Entsorgungshinweis
3.10 Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
3
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden.
Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der
Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch
den Fachhandel, Sondermüll).
12
Anschluss
4 Anschluss
a Verbindung der Satellitenantenne mit dem LNB-Eingang.
b Verbindung des Kabelanschlusses (digital und/oder analog) oder der DVB-T-Antenne mit
dem Antennen Eingang des Fernsehgerätes.
c Verbindung des Fernsehgerätes mit einem DVD-Player durch:
- ein HDMI-Verbindungskabel oder
- ein SCART-Verbindungskabel oder
- ein Cinch-Komponentenkabel
d Scartverbindung des Fernsehgerätes mit einem Videorekorder.
e Verbindung des analogen oder digitalen Audio-Ausgangs mit einer Hifi-Stereo oder
Surround-Anlage.
C
O
M
M
O
N
S
I
M
N
A
T
R
E
R
T
F
C
A
A
C
R
E
D
a
b
Radio TV
AEREAL
CABLE
DC 5V
max. 30mA
IN
Service
USB
LNB
IN
DC 13/18V
max. 0,4A
4
Video
HDMI 2
IN
HDMI 1
IN
SVideo
IN
R
L
U
Y
R
R
OUT
V
IN
L
SUBW
L
SPDIF
SPDIF
OPT
e
c
DVD
c
d
Videorekorder
13
Anschluss
Die im folgenden erscheinenden Verweise a b c beziehen sich auf das Anschlussbeispiel
auf Seite 13.
Um an die seitlichen Anschlüsse des Gerätes zu gelangen, müssen Sie zuerst die
Abdeckung entfernen.
> Drücken Sie dazu die beiden Rasthaken leicht nach oben und ziehen Sie die
Abdeckung nach hinten ab.
4
Rasthaken
> Um die Anschlusskabel zu verdecken, führen Sie diese an der Rückseite des
Standfußes hinter dem abnehmbaren Kunststoffhalter entlang.
4.1 Satellitenantenne
a Verbinden Sie das vom LNB der Satellitenantenne kommende Kabel mit dem
LNB-Eingang des LCD-TV-Gerätes.
4.2 Antennen-/Kabelanschluss (analog u. digital)
b Verbinden Sie den Antenneneingang des LCD-TV-Gerätes entweder mit einer
terrestrischen Antenne oder mit der Anschlussdose des Kabel- bzw.
Antennenanschlusses.
Bitte beachten Sie:
Der gleichzeitige Empfang von DVB-T- und DVB-C-Signalen kann zu
Empfangsproblemen einiger Kabel- und DVB-T-Programme führen.
4.3 DVD-Player
c Verbinden Sie Ihren DVD-Player entweder durch
- ein HDMI-Anschlusskabel mit einem HDMI-Anschluss
oder durch
- ein DVI/HDMI-Anschlusskabel mit einem HDMI-Anschluss und zusätzlich durch
ein Audio-Anschlusskabel mit dem Eingang Audio IN (VGA/DVI)
oder durch
- ein SCART-Kabel mit einer SCART-Buchse
oder durch
- ein Cinch-Kabel mit den Komponenten-Eingängen des LCD-TV-Gerätes.
14
Anschluss
4.4 Videorekorder
d Verbinden Sie eine Scart-Buchse des LCD-TV-Gerätes durch ein Scartkabel mit der
Scart-Buchse Ihres Videorekorders.
4.5 S-VHS-Videorekorder/Videokamera
Möchten Sie die Signale eines S-VHS Videorekorders oder einer Videokamera mit Ihrem
Fernsehgerät wiedergeben, dann verbinden Sie die Geräte mit den Video/S-Video
Eingängen an der linken Rückseite des Gerätes.
4.6 HiFi-/Surround-Verstärker
Um die bestmögliche Tonqualität zu erreichen, können Sie das LCD-TV-Gerät an einen
HiFi-/Surround-Verstärker anschließen.
4.6.1 Analog
e Verbinden Sie dazu die Cinch-Buchsen des analogen Audioausgangs des
Fernsehgerätes durch ein geeignetes Kabel mit einem Eingang Ihres HiFi-Verstärkers
(z.B. CD oder AUX; Achtung! Der Phonoeingang ist nicht geeignet!).
4.6.2 Digital
4
e Sollte Ihr Verstärker über einen entsprechenden elektrischen oder optischen Eingang
(SPDIF) verfügen, so verbinden Sie die Buchse Audio-Ausgang digital
(elektrisch oder optisch) mit dem Eingang Ihres Verstärkers.
Es stehen, abhängig vom jeweiligen Sender, die Abtastraten 32kHz, 44,1kHz und 48kHz zur
Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.
4.7 Subwoofer
Einen vorhandenen aktiven Subwoofer verbinden Sie durch ein geeignetes Kabel mit dem
Subwooferausgang.
4.8 Serielle Schnittstelle (RS 232)
Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der
Vorprogrammierung mittels PC.
4.9 USB-Buchse
Die USB-Buchse dient zum Update der Betriebssoftware und der Vorprogrammierung
mittels PC bzw. USB-Gerät, sowie zur Wiedergabe von MP3- und JPG-Dateien, die sich auf
einem angeschlossenen USB-Speichergerät befinden.
4.10 Kopfhörer
Wenn Sie einen Kopfhörer verwenden möchten, verbinden Sie diesen mit der
Kopfhörerbuchse an der linken Rückseite des Gerätes.
15
Anschluss
4.11 PC
Wenn Ihr PC über einen DVI-Ausgang verfügt, empfehlen wir, den PC über ein
DVI-HDMI-Kabel mit dem HDMI-Anschluss des Fernsehgerätes zu verbinden. Andernfalls
benutzen Sie bitte ein VGA-Kabel und verbinden Sie den PC mit dem VGA-Anschluss des
Fernsehgerätes.
> Mit Hilfe der Taste 0/AV der Fernbedienung schalten Sie anschließend das
Fernsehgerät auf VGA- bzw. HDMI-Wiedergabe.
Beim Anschluss über ein DVI-HDMI-Kabel sollte die Umschaltung automatisch
erfolgen.
4
Es ist sinnvoll, vor dem Anschluss des PC an das Fernsehgerät die Auflösung der
Grafikkarte so zu konfigurieren, dass das Format einem der vom Fernseher unterstützten
Formate entspricht.
Die unterstützten Formate finden Sie in den technischen Daten (Punkt 14).
Unterstützt wird z.B. die Auflösung 1024*768@60Hz.
Zur Einstellung einer bestimmten Auflösung für Ihre Grafikkarte lesen Sie bitte die
Anleitung zum Betriebssystem Ihres PCs. Unter Windows finden Sie diese Einstellung in der
Regel über das Menü Start -> Einstellungen -> Systemsteuerung -> Anzeige ->
Einstellungen.
Das optimale Ergebnis (ein bildschirmfüllendes Bild in bestmöglicher Auflösung) erhalten
Sie, wenn Sie das Panel mit seiner nativen Auflösung (1366*768) ansteuern. Laut VESA
CVT – Standard gibt es die Auflösung 1360*768@50Hz die somit nahezu perfekt passt. Die
genauen Parameter finden Sie in den technischen Daten (Punkt 14). Ihr Fernseher teilt dem
PC diese Auflösung per DDC mit. Leider ist es nicht sicher, dass der Treiber zur Grafikkarte
das auch akzeptiert.
Bei kleinen Störungen oder unscharfem Bild beim Anschluss über den VGA-Eingang
korrigieren Sie diese bitte durch Einstellung der Trigger Schwelle im Menü ->
Einstellungen -> VGA Einstellungen -> Trigger Schwelle.
Eine eventuelle seitliche Verschiebung des Bildes kann über den Regler Horizontale
Position im gleichen Menü korrigiert werden.
Bitte beachten Sie, dass Aufgrund der Vielzahl der erhältlichen Grafikkarten etwaige
Kompatibilitätsprobleme zwischen der verwendeten Grafikkarte und dem HD-Vision nicht
ausgeschlossen werden können, sodass z. B. einige der in den Technischen Daten
angegebenen Auflösungen nicht oder nur eingeschränkt anwendbar sind.
4.12 Netzanschluss
Das LCD-TV-Gerät sollte erst dann an das Stromnetz (230V/50Hz) angeschlossen werden,
wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden
Zerstörungen des Gerätes oder anderer Komponenten ausgeschlossen.
16
Erstinstallation
5 Erstinstallation
Nachdem Sie die Sicherheitshinweise durchgelesen und das Gerät wie in Kapitel 4
beschrieben angeschlossen haben, schalten Sie es nun wie in Kapitel 6 beschrieben ein.
Bei der ersten Inbetriebnahme des Gerätes wird automatisch der Installationsassistent
AutoInstall gestartet. Mit Hilfe des Installationsassistenten können Sie auf einfache Art
und Weise die wichtigsten Einstellungen des Fernsehgerätes vornehmen.
Sie können die Erstinstallation jederzeit durch Drücken der roten Funktionstaste
abbrechen. Mit Hilfe der grünen Funktionstaste gelangen Sie zum jeweils vorherigen
Installationsschritt. Dadurch können Sie Fehleingaben jederzeit korrigieren.
Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf der
Erstinstallation hängt von den von Ihnen vorgenommenen Einstellungen ab.
Folgen Sie daher bitte genau den Anweisungen auf dem Bildschirm.
Bediensprache
Der Installationsassistent startet mit der Auswahl der Bediensprache.
5
> Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.
> Bestätigen Sie mit OK.
Audio-Sprache
> Wählen Sie mit den Pfeiltasten auf/ab die bevorzugte Audiosprache aus.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen.
17
Erstinstallation
Zeitzoneneinstellung
> Wählen Sie mit den Pfeiltasten auf/ab die Zeitzone aus, die dem Land entspricht,
in dem das Gerät betrieben wird.
Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit
vorgenommen.
5
> Bestätigen Sie mit OK.
Sendegebiet
> Wählen Sie mit Hilfe der Pfeiltasten auf/ab das Sendegebiet aus, in dem Sie sich
befinden.
Entsprechend dieser Auswahl wird nach dem Beenden des Installationsassistenten die
Sortierung der Programme in der Favoritenliste vorgenommen.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen.
18
Erstinstallation
Darstellung von 4:3 Sendungen
Sendungen, die im Seitenverhältnis 4:3 gesendet werden, können entweder im Original-
Format, immer im 16:9-Format oder unter optimaler Ausnutzung des Bildschirms
dargestellt werden. Detailierte Informationen zu den Bildformaten finden Sie unter Punkt 7.1.
> Wählen Sie mit den Pfeiltasten auf/ab aus, wie Sendungen, die im 4:3-Format
gesendet werden, dargestellt werden sollen.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur Auswahl der zur
Verfügung stehenden Empfangssignale zu gelangen.
5
Auswahl der Empfangssignale
> Wählen Sie mit den Pfeiltasten auf/ab die verfügbaren Empfangssignale aus.
DVB-S für digitale Satellitenprogramme;
DVB-C für digitale Kabelprogramme;
DVB-T für digitale terrestrische Programme;
Analog CT für analoge terrestrische- und Kabelprogramme;
FM Radio für UKW-Radiosender.
> Stellen Sie mit den Pfeiltasten rechts/links ein, ob das markierte
Empfangssignal an Ihrem Standort zur Verfügung steht (Ja) oder nicht (Nein).
> Markieren Sie anschließend mit den Pfeiltasten auf/ab das Feld Weiter und
bestätigen Sie mit OK, um die Auswahl zu übernehmen.
19
Erstinstallation
DiSEqC-Konfiguration (DVB-S)
In diesem Installationsschritt können Sie die Einstellung Ihres Gerätes an die Konfiguration
Ihrer Satellitenantenne anpassen. (Wurde die Quelle DVB-S wie in dem Schritt “Auswahl
der Empfangssignale” beschrieben deaktiviert, so erscheint statt dieser Seite des
Installationsassistenten direkt die nächste Seite.)
> Wenn Sie die Standard-Antenneneinstellung übernehmen möchten, markieren Sie mit
den Pfeiltasten auf/ab das Feld Standard und bestätigen Sie mit OK.
Fahren Sie in diesem Fall mit dem Punkt “Antenneneinstellungen (DVB-T)” fort.
5
> Wenn die Konfiguration Ihrer Empfangsanlage nicht der Standard-Einstellung
entspricht, markieren Sie das Feld Manuell und bestätigen Sie mit OK.
> Nehmen Sie nun wie in Punkt 7.5 näher beschrieben, die Antenneneinstellungen
gemäß Ihrer Empfangsanlage vor.
> Markieren Sie mit den Pfeiltasten anschließend das Feld Weiter und bestätigen
Sie mit OK.
Überprüfen Sie im nächsten Schritt noch einmal die Konfiguration Ihrer Satellitenantenne.
> Wenn Sie die Einstellung übernehmen möchten, markieren Sie mit den
Pfeiltasten auf/ab das Feld Ja und bestätigen Sie mit OK.
20
Erstinstallation
Antenneneinstellungen (DVB-T)
Wenn Sie eine aktive DVB-T-Antenne benutzten, die über keine separate Spannungsversorgung verfügt oder Sie diese nicht nutzen möchten, so kann der Verstärker der aktiven
Antenne von Ihrem TV-Gerät über das Koaxkabel versorgt werden. Stellen Sie dazu die
Antennenspeisung auf Ein. (Wurde die Quelle DVB-T wie in dem Schritt “Auswahl
der Empfangssignale” beschrieben deaktiviert, so erscheint statt dieser Seite des
Installationsassistenten direkt die nächste Seite.)
> Schalten Sie mit den Pfeiltasten rechts/links die Spannungsversorgung Ein bzw.
Aus.
5
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab den Eintrag Weiter.
> Bestätigen Sie anschließend durch Drücken der Taste OK.
21
Erstinstallation
Software-Aktualisierung
Nun überprüft Ihr Gerät, ob eine neue Betriebssoftware zur Verfügung steht. Falls eine neue
Software verfügbar ist, können Sie ein automatisches Software-Update durchführen.
Beachten Sie, dass bei deaktiviertem DVB-S-Signal dieser Schritt erst nach der
Sendersuche erfolgt.
5
> Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und
bestätigen Sie mit OK.
Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang nimmt
einige Zeit in Anspruch.
Beachten Sie, nachdem die neue Software heruntergeladen wurde, wird diese im Gerät
aufbereitet. Während dieses Vorgangs wird der Bildschirm abgeschaltet und die LED
leuchtet abwechselnd grün und orange. Dieser Vorgang kann einige Minuten in Anspruch
nehmen. Anschließend wird der Bildschirm wieder eingeschaltet und Sie können mit dem
AutoInstall fortsetzen.
22
Erstinstallation
Sendersuche/ISIPRO
nur DVB-S
Sie haben verschiedene Möglichkeiten, neue Sender zu suchen bzw. die Programmliste zu
aktualisieren. Sie können mit Hilfe der ISIPRO-Programmlistenfunktion eine neue
Satellitenprogrammliste, sofern verfügbar, für Ihr Gerät vom Satelliten herunterladen oder
einen Sendersuchlauf durchführen.
> Um eine vorhandene aktuelle Programmliste herunterzuladen, markieren Sie mit Hilfe
der Pfeiltasten auf/ab die Zeile ISIPRO-Programmlistenupdate.
> Bestätigen Sie mit der Taste OK.
Die aktuelle Programmliste wird nun über Satellit geladen. Anschließend folgt eine
Sendersuche über “Alle” Programme auf den weiteren Empfangsquellen, sofern diese
unter “Auswahl der Empfangssignale” konfiguriert wurden.
Bitte Beachten Sie die weiteren Bildschirmeinblendungen.
5
> Um einen Sendersuchlauf durchzuführen, markieren Sie mit den Pfeiltasten auf/ab
das Feld Alle, wenn Sie frei empfangbare und verschlüsselte Programme suchen
möchten, oder Nur freie, wenn Sie nur freie Programme suchen möchten.
> Indem Sie mit OK bestätigen, wird der automatische Sendersuchlauf gestartet.
Bei dieser Suche werden automatisch die von Ihnen ausgewählten Empfangsbereiche
nach Programmen abgesucht. Dieser Vorgang kann einige Minuten dauern.
Beachten Sie bitte weitere Bildschirmeinblendungen.
Beenden des Installationsassistenten
> Bestätigen Sie den abschließenden Hinweis des Installationsassistenten mit OK, um
zum Normalbetrieb zu gelangen.
23
Gerät ein-/ausschalten
6 Bedienung
6.1 Ein- und Ausschalten des TV-Gerätes
Einschalten mit dem Netzschalter am Gerät
> Schalten Sie das TV-Gerät durch Drücken des Netzschalters an der oberen
Rückseite des Gerätes ein.
Das TV-Gerät führt nun eine Initialisierung durch und kann während dessen nicht
bedient werden. Dieser Vorgang kann einige Sekunden in Anspruch nehmen.
Einschalten aus dem Bereitschaftszustand
> Schalten Sie das TV-Gerät durch Drücken der Taste Ein/Standby auf der
Fernbedienung/am Gerät
oder
6
> durch Drücken der Tasten Programm +/- der Fernbedienung/am Gerät
oder
> durch Drücken einer Zifferntaste von 0 bis 9 der Fernbedienung
oder
> durch Einschalten eines an einem externen Eingang angeschlossenen Gerätes (nur
bei aktivierter Autostart-Funktion, Punkt 10) ein.
Der Betriebszustand wird durch die grüne LED-Anzeige signalisiert.
Ausschalten des Gerätes
> Schalten Sie das Gerät durch Drücken des Netzschalters am Gerät oder durch
Drücken der Taste Ein/Standby der Fernbedienung/am Gerät aus.
Wurde das Gerät mit der Taste Ein/Standby ausgeschaltet, befindet sich das Gerät
im Bereitschaftszustand (Standby).
Die LED-Anzeige leuchtet in diesem Fall rot.
> Zusätzlich kann das Gerät durch die Funktion Autostop (siehe Punkt 10)
ausgeschaltet werden.
Das Gerät merkt sich den letzten Schaltzustand “Ein” oder “Aus”, der mit der Fernbedienung
bzw. den Gerätetasten eingegeben wurde.
Wurde das Gerät während des Betriebszustandes mit dem Netzschalter ausgeschaltet,
schaltet es bei Betätigung des Netzschalters wieder direkt in den Betriebszustand.
Bei Stromausfall ist das Gerät deshalb mit dem Netzschalter
auszuschalten, damit es sich nicht ungewollt einschalten kann.
24
Programmwahl
6.2 Programmwahl
6.2.1 Mit Hilfe der Programm auf/ab-Tasten
> Sie können die Programme mit den Tasten Programm +/- auf der
Fernbedienung/am Gerät jeweils um einen Programmplatz auf- oder abschalten.
6.2.2 Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
1, dann 2, dann 4, dann 5 für Programmplatz 1245
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine ein-, zwei- bzw. dreistellige Zahl eingeben, so können Sie den
Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.
6.2.3 Mit Hilfe der Programmliste
6
> Drücken Sie die Taste OK.
Es erscheint die Programmliste. Im TV-Betrieb erscheinen nur TV- und im
Radiobetrieb nur Radioporamme. Das momentan eingestellte Programm ist markiert.
> Nun können Sie mit den Pfeiltasten bzw. mit der Zehnertastatur das gewünschte
Programm markieren.
Mit den Pfeiltasten auf/ab können Sie den Marker jeweils um eine Zeile und mit
den Pfeiltasten links/rechts um eine Seite in der Liste aufwärts bzw. abwärts
bewegen.
> Zusätzliche Informationen zur laufenden Sendung erhalten Sie durch Drücken der
gelben Funktionstaste INFO.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
25
Programmwahl
6.2.3.1 Liste auswählen
Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene
Programmlisten. Sie können Ihre Favoritenliste auswählen oder sich die Programme in
der alphabetisch sortierten Gesamtliste oder nach Anbietern sortiert anzeigen lassen.
> Drücken Sie die Taste OK.
Es erscheint die aktive Programmliste.
> Nun können Sie mit Hilfe der roten Funktionstaste Kategorie ein Fenster mit den
Programmlistentypen (TV-Liste, TV-Anbieterliste und TV-Gesamtliste) öffnen.
Der aktive Progammlistentyp ist markiert.
6
> Wählen Sie mit Hilfe der Pfeiltasten auf/ab z.B. den Programmlistentyp
Gesamtliste aus und bestätigen Sie mit OK.
Es erscheint die alphabetisch sortierte Gesamtliste, die alle Programme enthält.
> Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten.
> Zusätzliche Informationen zur laufenden Sendung erhalten Sie durch Drücken der
gelben Funktionstaste INFO.
> Bestätigen Sie mit OK.
26
Programmwahl
Infobox
6.2.4 Aufrufen gesperrter Programme
Wird ein Programm eingestellt, das durch die Kindersicherung gesperrt ist, erscheint die
Meldung PIN eingeben auf dem Bildschirm.
> Geben Sie mit Hilfe der Zehnertastatur Ihren PIN-Code ein.
Das gewünschte Programm wird eingestellt.
oder
> Schalten Sie auf ein nicht gesperrtes Programm.
Haben Sie unter Punkt 7.3.1 die Einstellung Einmal gewählt, wird der PIN-Code beim
Einschalten eines gesperrten Programms einmal abgefragt. Um den Bedienkomfort zu
erhöhen, müssen Sie den PIN-Code in einer Betriebsphase nur einmal eingeben.
6.2.5 Rückkehr zum zuletzt eingestellten Programm
> Durch Drücken der Taste Zurück auf der Fernbedienung wird das zuletzt eingestellte
Programm wieder eingestellt.
> Drücken Sie die Taste erneut, wird wieder das zuvor eingestellte Programm eingestellt.
6.2.6 Infobox
Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit dem Programmplatz
und der aktuellen Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt,
wie zum Beispiel gesendeter Videotext und der Audiomodus.
> Um die Infobox manuell einzublenden, betätigen Sie die Taste Info.
> Bei längeren Informationen der derzeitig laufenden Sendung können diese durch
Drücken der Pfeiltasten durchgeblättert werden.
> Sofern gesendet, wird durch erneutes Drücken der Taste Info die nachfolgende
Sendung angezeigt.
> Durch erneutes Drücken der Taste Info wird die Einblendung wieder abgeschaltet.
6
27
Quellenwahl
Empfang verschlüsselter Progr.
6.2.7 AV-Quelle
> Um ein an den Scart-Buchsen, am Komponenteneingang, am VGA-Anschluss, an den
HDMI-Eingängen oder dem AV-Anschluss des TV-Gerätes angeschlossenes Gerät
anzuwählen, betätigen Sie die Taste AV.
Auf dem Bildschirm erscheint das Auswahlfenster AV-Quelle mit den zur Verfügung
stehenden AV-Anschlüssen.
> Wählen Sie die gewünschte Quelle mit den Pfeiltasten auf/ab aus.
TV internes Empfangsteil: TV
Radio inernes Empfangsteil: Radio
EUR-AV1 ext. Gerät an Scart-Buchse 1
EURO-AV2 ext. Gerät an Scart-Buchse 2
Video/S-Video ext. Gerät an AV-Anschlüssen (Cinch oder S-Video)
YUV ext. Gerät am Komponenteneingang
HDMI 1 ext. Gerät am HDMI Eingang 1
6
HDMI 2 ext. Gerät am HDMI Eingang 2
VGA VGA-Eingang (PC)
> Bestätigen Sie mit OK, um auf den ausgewählten Eingang umzuschalten.
> Um wieder zum Fernsehbetrieb zurückzukehren, drücken Sie die Taste AV erneut und
wählen mit den Pfeiltasten auf/ab die Zeile TV aus oder drücken Sie die Taste
TV/Radio.
Bite beachten Sie:
Es ist nicht möglich an dem Video Cinch-Anschluss und dem S-Video-Anschluss gleichzeitig
jeweils ein Gerät zu betreiben !
6.3 Empfang von verschlüsselten Programmen
Ihr Gerät ist mit einem integrierten CONAX-Entschlüsselungssystem sowie einem
“Common Interface” für die Aufnahme eines CI-Moduls ausgestattet. Damit können Sie
verschlüsselte Programme empfangen. Dazu müssen Sie zunächst entweder eine
CONAX-Smartcard in den integrierten Kartenleser einstecken oder ein CI-Modul mit einer
gültigen Smartcard in den dafür vorgesehenen Steckplatz einführen:
> Stecken Sie die CONAX-Smartcard in den Kartenschlitz des integrierten Kartenlesers
(goldener Chip nach vorne und in Einschubrichtung ausrichten).
oder
> Stecken Sie ein CI-Modul mit der Oberseite nach hinten zeigend in den Steckplatz ein.
> Stecken Sie die Smartcard in den Kartenschlitz des CI-Moduls.
Achten Sie darauf, dass der goldfarbene Chip der Smartcard zur Rückseite und in
Einschubrichtung zeigt.
> Wird nun ein verschlüsseltes Programm eingestellt, überprüft Ihr Fernseher
automatisch den CI-Steckplatz und stellt das Programm unverschlüsselt dar, sofern für
dieses Programm ein entsprechendes CI-Modul mit einer gültigen Smartcard enthalten
ist.
28
Empfang verschlüsselter Progr.
Sonderfunktionen
Auf einigen Programmplätzen werden Ihnen bestimmte Sonderfunktionen angeboten. Auf
diesen Multifeed-Kanälen können Sie beispielsweise bei einigen Sportübertragungen
unterschiedliche Spielbegegnungen (z.B. der Fußball-Bundesliga) auswählen, Tonkanäle
verändern (z. B. Stadion/Kommentar) oder Kameraperspektiven auswählen (Formel 1).
Außerdem können Sie auf einzelnen Kanälen die gewünschte Startzeit für Ihre
Filmbestellung auswählen.
6.3.1 Optionskanäle
Einige Programme bieten die Möglichkeit der Optionskanäle. Diese Funktion erlaubt es
Ihnen, z.B. bei einer Sportübertragung aus verschiedenen Kameraperspektiven frei zu
wählen (Formel 1) oder zu unterschiedlichen Sportaustragungsorten zu wechseln
(Fußball-Bundesliga). Verfügt ein Programm über Optionskanäle, so wird dies durch den
Hinweis OPT in der Infobox angezeigt.
> Um eine der möglichen Optionen auszuwählen, betätigen Sie die Taste Option.
Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Optionen.
6
> Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Option aus.
> Bestätigen Sie mit OK.
Ihr Fernseher stellt nun die gewählte Option ein.
6.3.2 Startzeitauswahl
Auf einigen Kanälen haben Sie die Möglichkeit einzelne Filme zu unterschiedlichen Startzeiten
auszuwählen. Damit sind diese Filme rund um die Uhr zu unterschiedlichen Anfangszeiten
abrufbar. Verfügt ein Programm über Startzeitauswahl, so wird dies durch den Hinweis OPT in
der Infobox angezeigt.
> Um eine der möglichen Startzeiten auszuwählen, betätigen Sie die Taste Option.
Es erscheint ein Auswahlfenster mit den angebotenen Startzeiten.
> Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Startzeit aus.
> Bestätigen Sie mit OK.
Sofern die Sendung für die eingestellte Startzeit freigeschaltet ist, können Sie diese zur
gewünschten Zeit sehen.
29
Lautstärkeregelung
Auswahl der Sprache/Tonoption
6.4 Lautstärkeregelung
Nach dem Einschalten des Fernsehers wird der Ton mit der im Menü Toneinstellungen
(Punkt 7.2) eingestellten Einschaltlautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres TV-Gerätes mit Hilfe der Wipptaste Lautstärke +
lauter und mit Hilfe der Wipptaste Lautstärke - leiser.
Diese Einstellung wird beim Ausschalten nicht gespeichert.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes
Drücken dieser Taste wieder eingeschaltet.
6.4.1 Kopfhörerlautstärke
> Bei ausgeschaltetem Ton, können Sie durch Betätigen der Pfeiltasten
rechts/links die Kopfhörerlautstärke regeln.
6.5 Auswahl einer anderen Sprache/Tonoption
Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt, wird
6
dies durch die Einblendung in der Infobox angezeigt. Dann können Sie wie folgt eine
andere Sprache oder einen anderen Tonkanal einstellen:
> Drücken Sie die Taste Sprachwahl.
Es erscheint eine Liste der zur Zeit ausgestrahlten Sprachen auf dem Bildschirm.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache und
bestätigen Sie mit OK.
Nun können Sie den Beitrag in der eingestellten Sprache hören.
Mit Ihrem Fernsehgerät ist auch der Empfang von Monosendungen möglich.
> Mit den Pfeiltasten rechts/links können Sie zwischen Mono-Kanal 1 ,
Mono-Kanal 2 und Stereo wählen.
6.5.1 Dolby Digital (AC3 - Betrieb)
Beim Einschalten einer Sendung, die im Dolby Digital Sound ausgestrahlt wird, erscheint in
der Infobox das Dolby-Symbol . Haben Sie die Funktion Dolby Digital AC3
(Punkt 7.2) nicht eingeschaltet, stellen Sie Ihr Gerät wie folgt manuell auf AC3-Betrieb um.
> Drücken Sie die Taste Sprachwahl.
Sofern ausgestrahlt, erscheint eine Liste der zur Zeit ausgestrahlten Sprachen und
Dolby Digital (AC 3) auf dem Bildschirm.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Dolby Digital und
bestätigen Sie mit OK.
Nun können Sie den Beitrag in Dolby-Digital-Sound hören. Möchten Sie, dass Ihr
Gerät Sendungen automatisch in Dolby Digital wiedergibt, so stellen Sie Ihr Gerät wie
in Punkt 7.2 beschrieben auf automatische AC3 Wiedergabe ein.
30
