Портативная акустическая система с Bluetooth и FM-радио
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
PS-210 www.sven.fi
RUS
Портативная акустическая система с Bluetooth и FM-радио
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.
СОДЕРЖАНИЕ |
|
RUS ..................................................................................... |
2 |
UKR ..................................................................................... |
7 |
ENG ....................................................................................... |
14 |
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
•Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
•Перевозка и транспортировка оборудования допускается только в заводской упа-
ковке.
•Не требует специальных условий для реализации.
•Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-210 предназначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для распознавания речи и обучения иностранным языкам. Имеется встроеный FM-тюнер, и проигрыватель с USB-flash и microSD-карт памяти.
КОМПЛЕКТНОСТЬ
•Акустическая система – 1 шт.
•Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
•Кабель питания USB к micro USB – 1 шт.
•Ремень для переноски – 1 шт
•Руководство пользователя – 1 шт.
•Гарантийный талон – 1 шт.
2
RUS
Руководство пользователя |
PS-210 |
|
|
ОСОБЕННОСТИ
•Беспроводная передача сигнала по Bluetooth
•Защита от воды (IPx6)
•Беспроводное соединение двух колонок к одному источнику
•Воспроизведение музыки с USB-flash и microSD карт памяти
•Встроенное FM-радио
•Возможность проводного подключения к источнику звука
Устройство АС
a+: кнопка увеличения уровня громкости b-: кнопка уменьшения уровня громкости
cAUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.)
dUSB: разъем для подключение USB flash
emicro SD: cлот для подключения microSD карт памяти
fDC 5V: pазъем micro USB для подключения АС к зарядному устройству, порту USB ноутбука/ПК
gПереход на предыдущий трек (в режиме Bluetooth или Проигрывателя); Переход на предыдущую станцию (в режиме FM-радио)
hПереключение режимов работы: Bluetooth/Радио/Проигрыватель (короткое нажатие); Подключение дополнительной АС (длительное нажатие)
iКнопка включения/выключения АС (длительное нажатие)
jКнопка Воспроизведение/Пауза (короткое нажатие в режиме Bluetooth и Проигрывателя);
a
lUSB
b
|
DC 5V |
|
AUX |
micro SD |
|
c d |
e f |
g h i j k |
Рис. 1. Конструкция АС
3
RUS
Портативная акустическая система с Bluetooth и FM-радио
Выключение звука (короткое нажатие в режиме FM-радио);
Отсоединение от источника звука (длительное нажатие в режиме Bluetooth); Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
kПереход на следующий трек (в режиме Bluetooth или Проигрывателя); Переход на следующую станцию (в режиме FM-радио)
lМикрофон
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.
Зарядка аккумулятора АС
•Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro USB к USB (из комплекта). При зарядке кнопка i горит красным цветом. Кнопка iгаснет, если аккумулятор заряжен.
•В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ Режим Bluetooth
•Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.
•Включите АС в режим Bluetooth – нажмите кнопку h несколько раз, пока кнопка iне будет мигать короткими вспышками белого цвета.
•На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-210», с которым необходимо установить соединение*.
•При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.
* Для соединения с некоторыми моделями устройств по Bluetooth, возможно, потребуется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS-210» и команду «подключиться» на источнике сигнала.
4
|
|
RUS |
Руководство пользователя |
PS-210 |
|
|
|
USB |
|
|
DC 5V |
Компьютер |
Мобильное |
AUX micro SD |
устройство |
|
|
|
|
|
Розетка |
Cигнальный кабель |
|
|
mini-jack к mini-jack |
|
Разъем |
Кабель питания USB к micro USB |
|
USB |
|
|

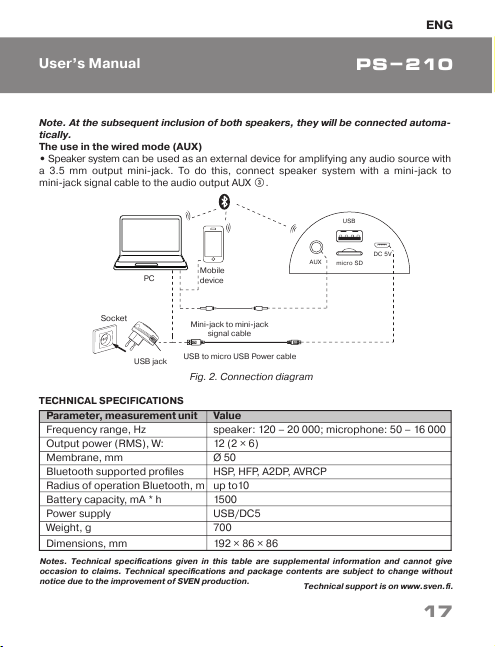

Рис. 2. Схема подключения
Режим радио
Для улучшения качества приема радиосигнала, подключите кабель USB-micro USB (из комлпекта) к входу f.
• Включите АС в режимe радио – нажмите кнопку h несколько раз, пока не включится режим радио. Долговременное нажатие кнопки j активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками g и k выберите нужную радиостанцию.
Режим проигрывателя
Внимание! Файловая система носителя micro SD или USB flash – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.
• При установке USB flash или micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки jпереключаются режимы Воспроизведение/Пауза. Кнопками g(предыдущий трек) и k(cледующий трек) можно управлять треками.
Подключение дополнительной АС
К модели «SVEN PS-210» можно подключить дополнительную АС:
• Включите обе АС (долговременное нажатие кнопки i). На обеих АС кнопка i будет мигать вспышками белого света.
5
RUS
Портативная акустическая система с Bluetooth и FM-радио
• На одной из АС нажмите и удерживайте кнопку h до появления звукового сигнала, затем отпустите ее. АС соединятся между собой. На обеих АС кнопка iбудет гореть постоянно.
Примечание. При последующем включении обеих АС, они соединятся между собой автоматически.
Использование в проводном режиме (AUX)
• АС может использоваться как внешнее усилительное устройство для любых источников аудиосигнала с выходом 3,5 мм mini-jack. Для этого нужно подключить кабель 3,5 mini-jack к аудиовыходу AUX c.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и ед. измерения |
Значение |
|
Частотный диапазон, Гц |
АС: 120 – 20 000 |
|
микрофон: 50 – 16 000 |
||
|
||
Выходная мощность (RMS), Вт |
12 (2 × 6) |
|
Мембрана, мм |
Ø 50 |
|
Поддерживаемые профили Bluetooth |
HSP, HFP, A2DP, AVRCP |
|
Радиус действия Bluetooth, м |
до 10 |
|
Ёмкость аккумулятора, мА*ч |
1500 |
|
Питание |
USB / DC 5V |
|
Вес, г |
700 |
|
Размеры, мм |
192 × 86 × 86 |
Примечания:
•Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
•Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.
Техническая поддержка на сайтe www.sven.fi.
