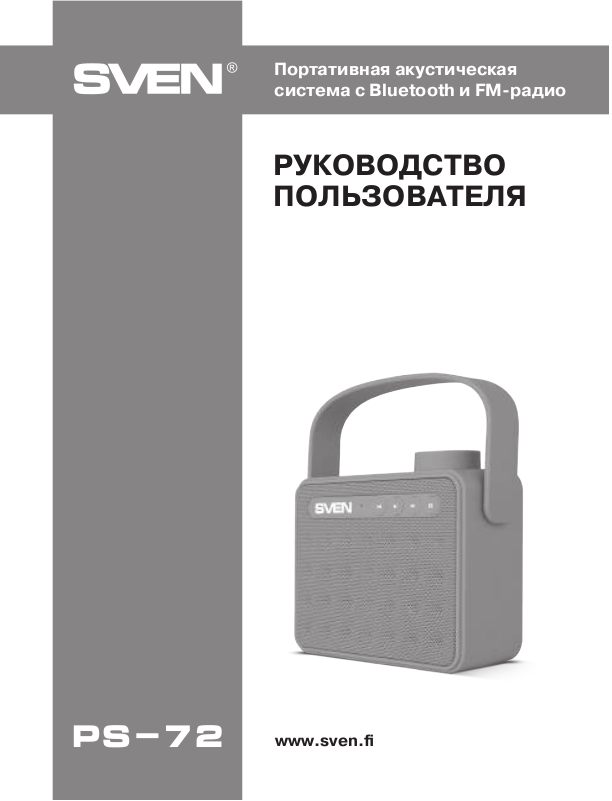

Портативная акустическая система с Bluetooth и FM-радио
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
PS-72 www.sven.fi
RUS
Портативная акустическая система с Bluetooth и FM-радио
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.
СОДЕРЖАНИЕ |
|
RUS ..................................................................................... |
2 |
UKR ..................................................................................... |
7 |
ENG ....................................................................................... |
12 |
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
•Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
•Перевозка и транспортировка оборудования допускается только в заводской упа-
ковке.
•Не требует специальных условий для реализации.
•Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-72 предназначена для работы с ПК, ноутбуками и прочими мо бильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для распознавания речи и обучения иностранным языкам. Имеется встроеный FM-тюнер, и проигрыватель с USB flash и microSD карт памяти.
КОМПЛЕКТНОСТЬ
•Акустическая система – 1 шт.
•Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
•Кабель питания USB к micro USB – 1 шт.
•Руководство пользователя – 1 шт.
•Гарантийный талон – 1 шт.
2
RUS
Руководство пользователя |
PS-72 |
|
|
ОСОБЕННОСТИ
•Беспроводная передача сигнала по Bluetooth
•Проводная / беспроводная передача аудиосигнала
•Встроенный проигрыватель аудиофайлов с USB flash и micro SD карт памяти
•Встроенное FM-радио
•Удобная ручка для переноски

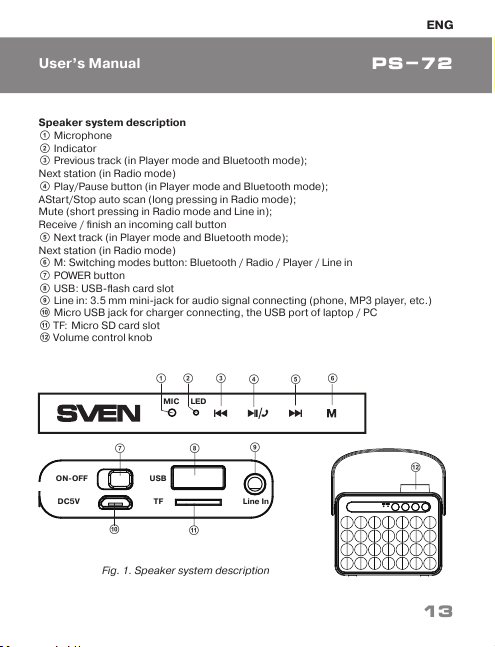

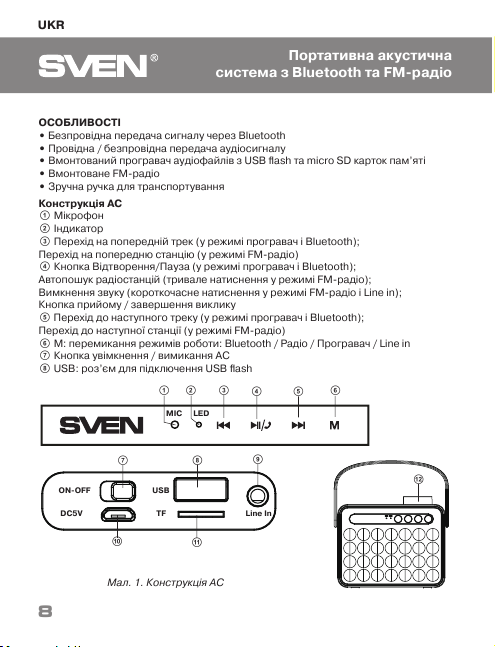

Устройство АС aMикрофон bИндикатор
cПереход на предыдущий трек (в режиме проигрывателя и Bluetooth); Переход на предыдущую станцию (в режиме FM-радио)
dКнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth); Автопоиск радиостанций (длительное нажатие в режиме FM-радио); Выключение звука (короткое нажатие в режиме Радио и Line in);
Кнопка приема/завершение вызова
eПереход на следующий трек (в режиме проигрывателя и Bluetooth); Переход на следующую станцию (в режиме FM-радио)
fM: переключение режимов работы: Bluetooth / Радио / Проигрыватель / Line in gКнопка включения/выключения АС
hUSB: разъем для подключение USB flash
a |
b c d e f |
||||||
|
|
|
|
|
|
|
|
|
MIC |
|
LED |
|
|
|
|
|
|
|
|
|
|
|
|
g |
h |
i |
ON-OFF |
USB |
l |
|
||
DC5V |
TF |
Line In |
j k
Рис. 1. Конструкция АС
3
RUS
Портативная акустическая система с Bluetooth и FM-радио

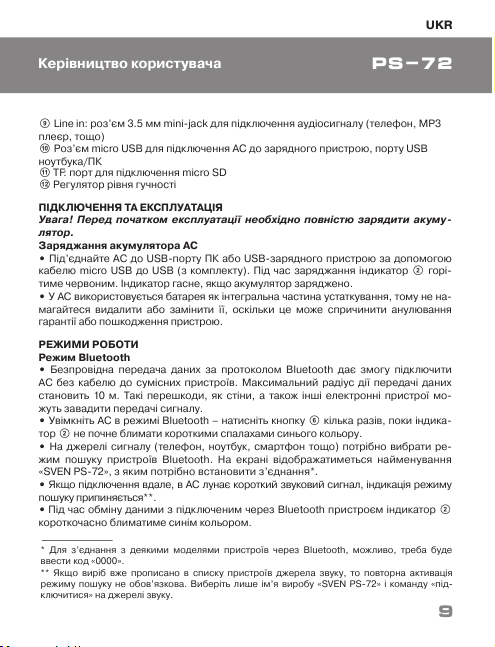

iLine in: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон,
MP3 плеер и т.п.)
jPазъем micro USB для подключения АС к зарядному устройству, порту USB
ноутбука/ПК
kTF: слот для подключения micro SD lРучка регулировки уровня громкости

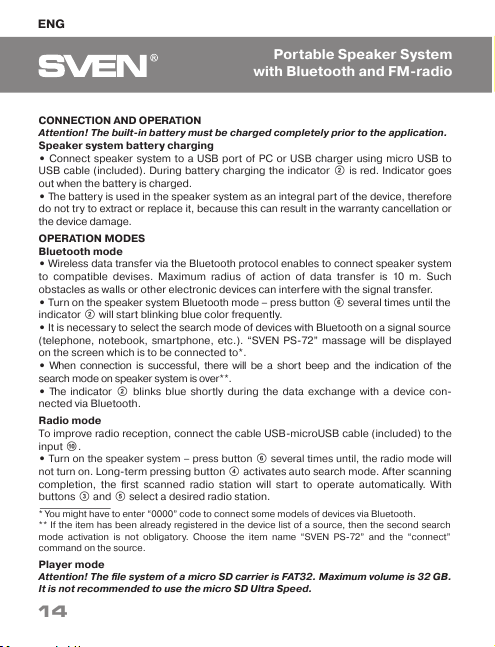

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.
Зарядка аккумулятора АС
•Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro USB к USB (из комплекта). При зарядке индикатор b горит красным цветом. Индикатор гаснет, если аккумулятор полностью заряжен.
•В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ Режим Bluetooth
•Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.
•Включите АС в режим Bluetooth – нажмите кнопку fнесколько раз, пока индикатор bне будет мигать короткими вспышками синего цвета.
•На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-72», с которым необходимо установить соединение*.
•При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.
•Во время обмена данными с подключенным через Bluetooth устройством индикатор bмигает редкими вспышками синего цвета.
* Для соединения с некоторыми моделями устройств по Bluetooth, возможно, потребуется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS-72» и команду «подключиться» на источнике сигнала.
4
RUS
Руководство пользователя |
PS-72 |
|
|
ON-OFF |
USB |
|
DC5V |
TF |
Line In |
Мобильное Компьютер устройство
Розетка |
Cигнальный кабель |
|
mini-jack к mini-jack |
Разъем |
Кабель питания USB к micro USB |
USB |
|

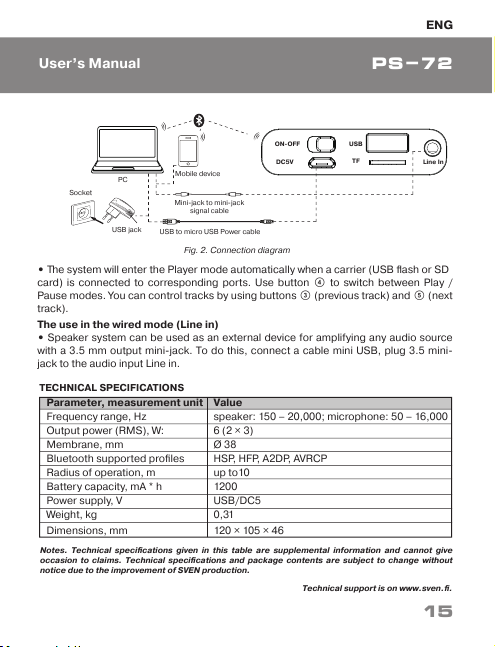

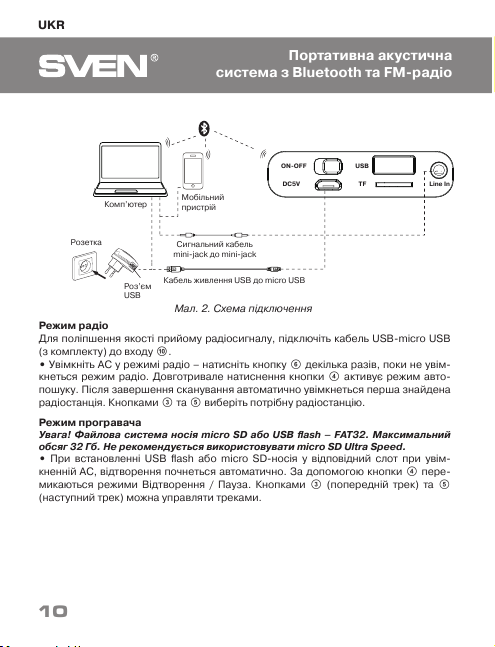

Рис. 2. Схема подключения
Режим радио
Для улучшения качества приема радиосигнала, подключите кабель USB-micro USB (из комлпекта) к входу j.
• Включите АС в режимe радио – нажмите кнопку f несколько раз, пока не включится режим радио. Долговременное нажатие кнопки d активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками c и e выберите нужную радиостанцию.
Режим проигрывателя
Внимание! Файловая система носителя micro SD или USB flash – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.
• При установке USB flash или micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки dпереключаются режимы Воспроизведение/Пауза. Кнопками c(предыдущий трек) и e(cледующий трек) можно управлять треками.
5
