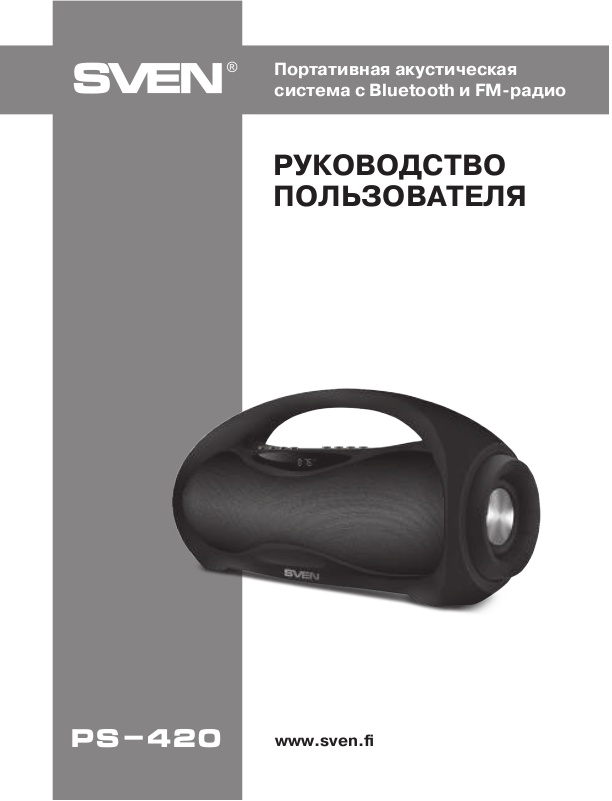

PS-420
www.sven.fi
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Портативная акустическая
система с Bluetooth и FM-радио
PS-420
2
RUS
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Р уководство и с одержащаяся в нем инфо рмация защищены авторским
правом. Все права защищены.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не оста-
лись какие-либо принадлежности. Проверьте устройство на предмет повреждений.
Если изделие повреждено при транспортировке, обратитесь в фирму, осуществля-
ющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами у тилизации б ытовой и компь ютерной
техники .
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-420 предназна-
чена д ля работы с ПК, ноутбуками и прочими мобильными устройствами посредст-
вом передачи данных по протоколу Bluetooth. Ее можно также использовать в интер-
нет-телефонии, при проведении видеоконфере нций, в мультимедийных приложе-
ниях и интерактивных играх, д ля распознавания речи и обучения иностранным язы-
кам. Имеется встроеный FM-тюнер и проигрыватель с USB-flash и micro SD-карт па-
мяти.
КОМПЛЕКТНОСТЬ
• Акустическая система – 1 шт.
• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.
ОСОБЕННОСТИ
• Беспроводная передача сигнала по Bluetooth
• Возможность управления переключением треков
• Проводная / беспроводная передача аудиосигнала
• Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD
СОДЕРЖАНИЕ
RUS ......................................................................................
UKR ......................................................................................
ENG .......................................................................................
2
7
12
Портативная акустическая
система с Bluetooth и FM-радио
3
RUS
Руководство пользователя
PS-420
• Встроенное FM-радио
• LED дисплей
• Радиус действия – до 10 метров

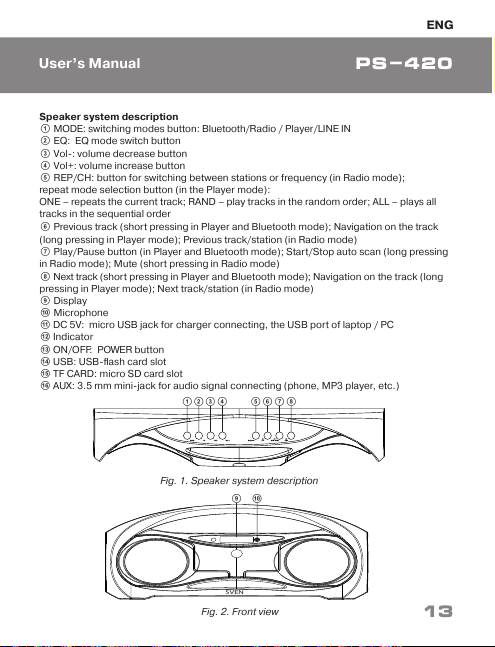

Устройство АС
a MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN
b EQ: кнопка включения режима эквалайзера
c Vol-: кнопка уменьшения уровня громкости
d Vol+: кнопка увеличения уровня громкости
e REP/CH: кнопка выбора режима переключения между станциями или частотой (в
режиме FM-радио);
кнопка выбора режимa повтора (в режиме Проигрывателя):
ONE – повтор текущего трека;
RAND – воспроизведение треков в случайном порядке;
ALL – воспроизведение всех треков в последовательном порядке
f Переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на предыдущую станцию/частоту (в режиме FM-радио)
g Кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
h Переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на следующую станцию/частоту (в режиме FM-радио)
i Дисплей
j Микрофон
k DC 5V: разъем micro USB для подключения АС к зарядному устройству, порту USB
ноутбука/ПК
l Индикатор
m ON/OFF: кнопка включения/выключения АС
n USB: разъем для подключения USB-flash
o TF CARD: разъем для подключения micro SD
p AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.)
Рис. 1. Конструкция АС
a
bc d ef hg
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора АС
• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью ка-
беля micro USB к USB (из комплекта). При зарядке индикатор l горит красным цве-
том. Инди катор l гаснет, если аккумулятор заряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования, поэ-
тому не пы тайтесь удалить его или замен ить, так как это может привести к аннули-
рованию гарантии или к повреждению самого устройства.
RUS
4
Портативная акустическая
система с Bluetooth и FM-радио
ji

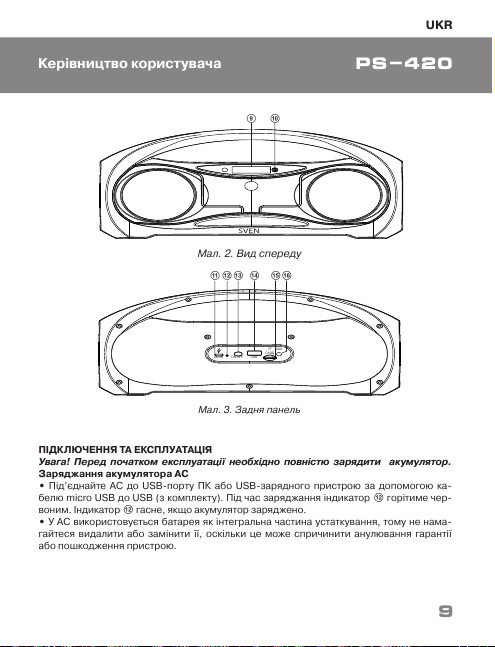

Рис. 2. Вид спереди
SVEN

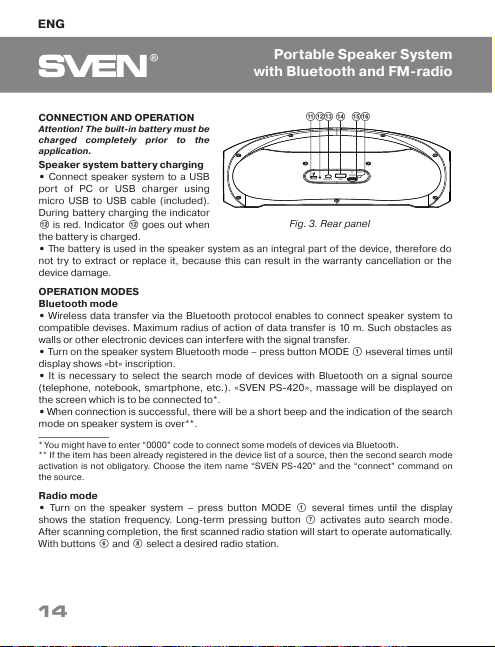

Рис. 3. Задняя панель
klm n op
DC 5V ON OFF USB
AUXTF
CARD
5
PS-420
RUS
Руководство пользователя

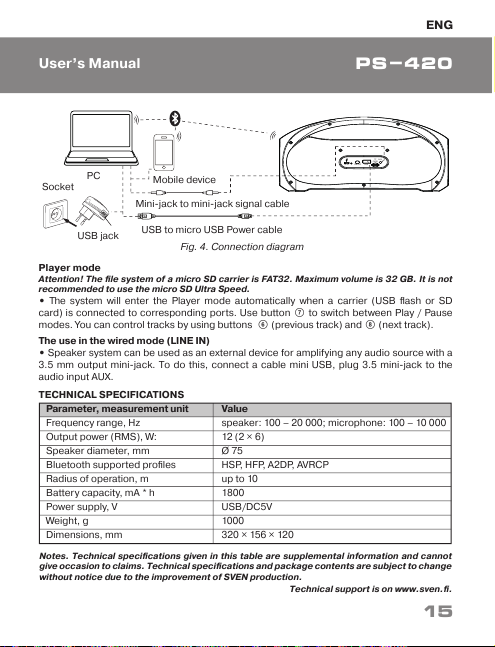

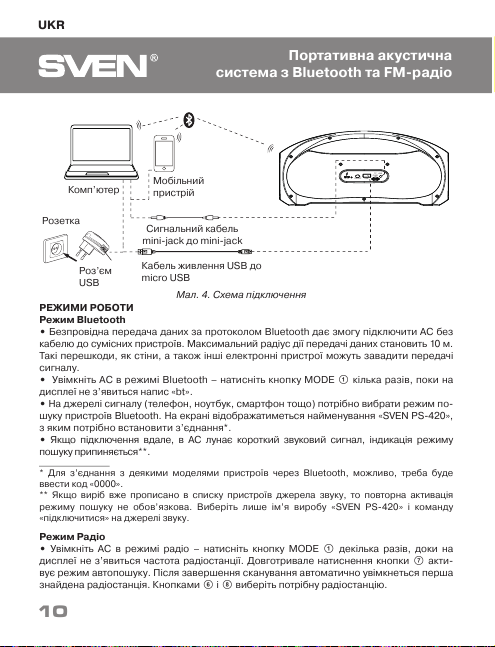

Рис. 4. Схема подключения
Разъем
USB
Розетка
Мобильное
устройство
Кабель питания USB
к micro USB
Компьютер
Cигнальный кабель
mini-jack к mini-jack
РЕЖИМЫ РАБОТЫ
Режим Bluetooth
• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС
без проводов к совместимым устройствам. Максимальный радиус действия передачи
данных составляет 10 м. Такие препятствия, как стены, а также другие электронные ус-
тройства могут мешать передаче сигнала.
• Включите АС в режим Bluetooth – нажмите кнопку МODE a несколько раз, пока на
дисплее не отобразится надпись «bt».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-420»,
с которым необходимо установить соединение*.
• При удачном подк лючении в АС раздаётся короткий звуковой сигнал, индикация
режима поиска прекращается**.
* Для соедин ения с некоторыми моделями устройств по Bluetoo th, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-420» и команду «под-
ключиться» на источнике сигнала.
DC 5V
ON OFF
USB
AUX
TF
CARD
