Мультимедийная акустическая система 2.1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

MS-2050

MS-2051 www.sven.fi

RUS

Мультимедийная акустическая система 2.1

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ
RUS	..................................................................................................	2
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................		2
2.	КОМПЛЕКТНОСТЬ ........................................................................	3
3.	МЕРЫ БЕЗОПАСНОСТИ ....................................................................	3
4.	ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................	3
5.	ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................	6
6.	РЕЖИМЫ РАБОТЫ .................................................................................	7
7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................		9
8.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................	10
UKR	...................................................................................................	11
ENG	..................................................................................................	21

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

•Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

•Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

•Не включайте изделие сразу же после внесения его в помещение из окружающей среды

с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

•Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

•Перевозка и транспортировка оборудования допускается только в заводской упаковке.

•Не требует специальных условий для реализации.

•Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

Техническая поддержка размещена на сайте www.sven.fi.

2Здесь же Вы сможете найти обновленную версию данного Руководства.

RUS

	Руководство по эксплуатации	MS-2050
		MS-2051

2.КОМПЛЕКТНОСТЬ

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Пульт дистанционного управления (ПДУ) – 1 шт.

• Элементы питания типа ААА – 2 шт.

• Акустический кабель – 2 шт.

• Сигнальный кабель – 1 шт.

• Антенный провод – 1 шт.

• Набор для настенного крепления сателлитов – 2 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3.МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

•Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.

•Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

•Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

•Оберегайте АС от попадания в отверстия посторонних предметов.

•Оберегайте АС от повышенной влажности, попадания воды и пыли.

•Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.

•Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

•Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

•Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустические системы 2.1 (АС) MS-2050/MS-2051 предназначены для воспроизведения музыки и озвучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и акустическими кабелями, благодаря чему она может быть подключена практически к любым источникам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.) без использования дополнительного усилителя мощности. АС имеет встроенные FM-радио, Bluetoothмодуль, проигрыватель аудиофайлов и часы. В комплекте пульт ДУ.

Особенности

•Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука

•Встроенный Bluetooth-модуль

3

RUS

Мультимедийная акустическая система 2.1

• Встроенный проигрыватель аудиофайлов
с носителей памяти
• Встроенные FM-радио и часы
• Буквенно-цифровой LED-дисплей	FM	MHz
• Разъемы для подключения USB flash, SD card
• Два коммутируемых входа	a
• Пульт дистанционного управления
• Режимы «Mute», «Sleep», «ST-BY»
• Возможность настенного крепления
сателлитов	b	g
• Материал корпуса сабвуфера и сателлитов –	c	h
дерево (MDF)

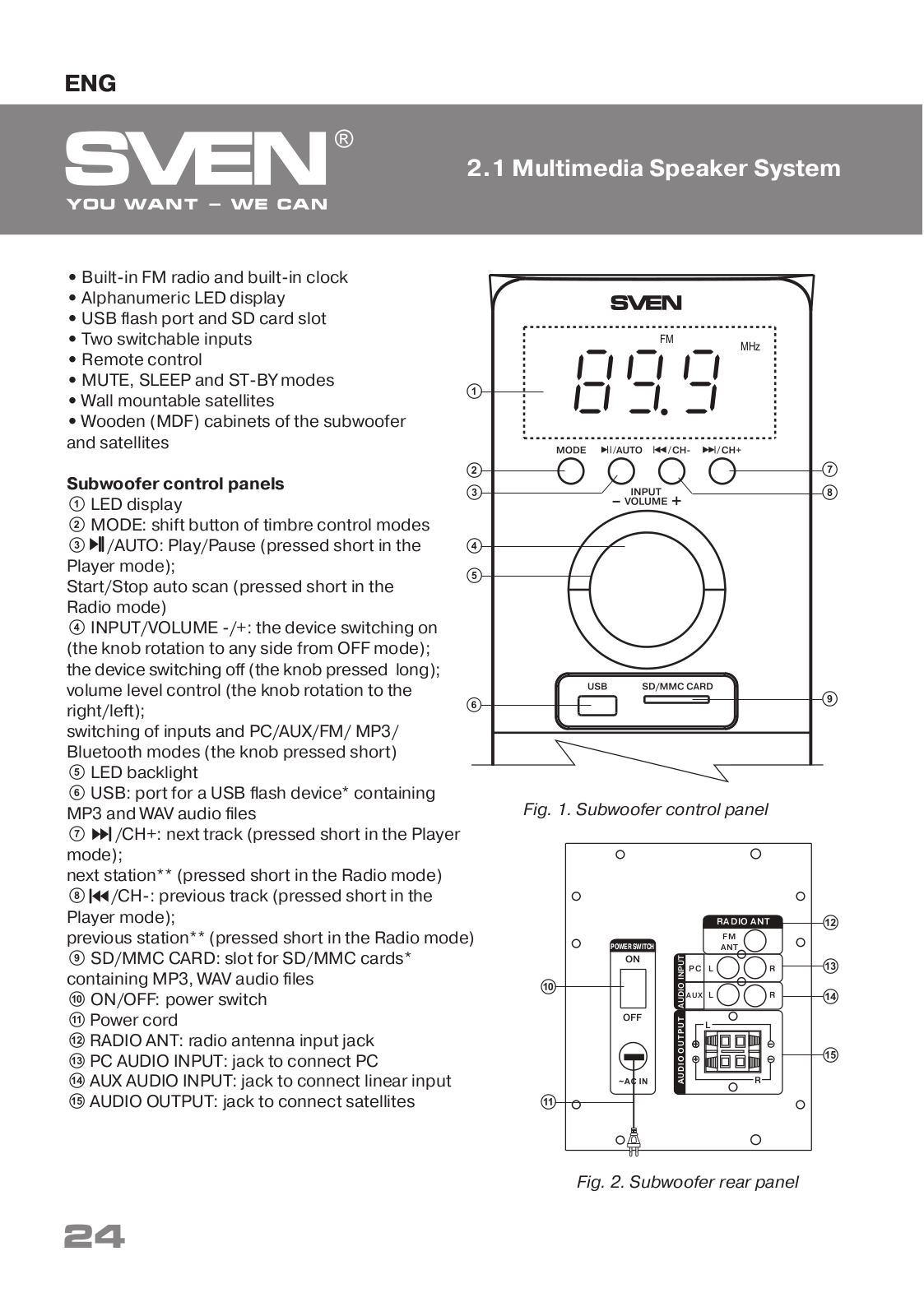

Панели управления сабвуфера	d
aLED-дисплей
bMODE: кнопка переключения режимов	e
регулировки тембра
c /AUTO: Воспроизведение/Пауза (кратко-
временное нажатие в режиме проигрыватель);
автоматический поиск старт/стоп (кратковре-
менное нажатие в режиме радио)
dINPUT/VOLUME -/+: включение изделия (из	f						i
режима OFF поворот регулятора в любую
сторону);
выключение изделия (длительное нажатие);
регулировка уровня громкости (поворот
регулятора вправо/влево);	Рис. 1. Панель управления сабвуфера
переключение входов, режимов PC/AUX/FM/
MP3/Bluetooth (кратковременное нажатие
ручки регулятора)
eСветодиодная подсветка
fUSB: разъем для установки USB flash носителя*							l
с музыкальными файлами, записанными в формате						RADIO ANT
МР3, WAV			POWERSWITCH			FM
						ANT
g /СН+: переход на cледующий трек (кратковре-			ON	INPUT	PC L	R	m
		j
менное нажатие в режиме проигрыватель);
				AUDIO	AUX L	R	n
следующая станция** (кратковременное нажатие
			OFF
в режиме радио)				OUTPUT	L
h /СН-: переход на предыдущий трек (кратковре-							o
менное нажатие в режиме проигрыватель);				AUDIO
						R
предыдущая станция** (кратковременное нажатие		k
в режиме радио)
iSD/MMC CARD: разъем для установки SD/MMC-карт*
с музыкальными файлами в формате МР3, WAV
jON/OFF: выключатель питания ON/OFF
kШнур питания		Рис. 2. Задняя панель сабвуфера

4

RUS

	Руководство по эксплуатации	MS-2050
		MS-2051

lRADIO ANT: разъем для подключения антенны приемника mPC AUDIO INPUT: разъем для подключения ПК

nAUX AUDIO INPUT: разъем для подлючения линейного входа oAUDIO OUTPUT: разъем для подключения сателлитов

Пульт дистанционного управления aINPUT: выбор режима работы АС bTREBLE-/+: регулировка тембра ВЧ

cTUNE+/-: ручное сканирование диапазона (в режиме радио) dCH-/: переход на предыдущий трек (кратковременное нажатие в режиме проигрыватель)

переход на предыдущую станцию** (кратковременное нажатие в режиме радио)

eBASS-/+: регулировка тембра НЧ

fSW+/-: регулировка громкости сабвуфера g0-9: цифровое поле

hREPEAT: выбор режима работы проигрывателя iRESET: сброс аудионастроек

jCLOCK: вызов показаний текущего времени kVOL+/-: регулировка уровня громкости

lSET: установка текущего времени

mCH+/: переход на след. трек (кратковременное нажатие в режиме проигрыватель)

переход на следующую станцию** (кратковременное нажатие в режиме радио)

n /AUTO: воспроизведение/Пауза (кратковременное нажатие в режиме проигрыватель); автоматический поиск старт/стоп (кратковременное нажатие в режиме радио);

oMUTE: включение/выключение звука pSLEEP: выбор функции «спящий режим» q: включение/выключение АС

rSAVE: запоминание выбранной частоты (в режиме радио)

Установка батареек в пульт ДУ

•Откройте отсек для батареек на задней стороне пульта ДУ.

•Вставьте батарейки типа ААА (из комплекта).

•Закройте отсек для батареек.

Примечания:

r q p

a	INPUT	SAVE SLEEP M UTE		o
b		TREBLE		b
c		TUNE+		n
d	CH-	AUTO	CH+	m

cTUNE-

e		BASS		e
		SET		l
f	+		+
	SW	CLOCK	VOL	k
	-		-
				j
	1	2	3
g	4	5	6
	7	8	9
h	REPEAT	0	RESET	i

Рис. 3. Пульт ДУ

•Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.

•Если ПДУ не работает, проверьте наличие батареек или замените разряженные на новые.

•Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение длительного времени (больше недели).

* Носитель должен быть отформатирован в FAT, FAT32. Можно использовать карты памяти SDHC class 10 и ниже. Не рекомендуется подключение внешних жестких дисков и прочих устройств, отличных от USB flash, – это может привести к повреждению АС.

**Переключение этих частот происходит при наличии записанных в памяти станций.

5

RUS

Мультимедийная акустическая система 2.1

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

•Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, где сабвуфер звучит наилучшим образом.

•Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Модель MS-2050/MS-2051 можно подключить практически к любым источникам аудиосигнала: DVD/ CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4).

• Перед подключением убедитесь, что АС отключена от сети. Затем, используя акустические кабели из комплекта, подключите колонки к клеммам AUDIO OUTPUT L/R o сабвуфера. Правую колонку при помощи акустического кабеля соедините с выходом AUDIO OUTPUT R сабвуфера, а левую колонку – с выходом AUDIO OUTPUT L, соблюдая полярность. Обратите внимание, что плюсовые (красного цвета) провода кабелей колонок должны быть соединены

сплюсовыми клеммами сабвуфера (+ → +), а минусовые (черного цвета) провода колонок –

сминусовыми клеммами сабвуфера (– → –) (см. схему на рис. 4).

Примечание. Проверьте надежность фиксации проводов в клеммах, соответствие полярности подключения и отсутствие контакта оголенных проводов между собой и с металлическими частями аппаратуры.

	Сигнальный кабель					SD	USB
	2RCA к mini-jack
Компьютер			FM-антенна				USB
						SD/MMC
						CARD
	Cигнальный кабель				RADIO ANT
CD	2RCA к 2RCA				FM
		POWER SWITCH			ANT	Подключение
		ON	INPUT	PC L	R
						USB flash/SD-карт
			AUDIO	AUX L	R
		OFF	OUTPUT	L
Плеер	Правая		AUDIO				Левая
	колонка				R		колонка
DVD

CD-проигрыватель

Рис. 4. Схема подключения

6

RUS

	Руководство по эксплуатации	MS-2050
		MS-2051

					SD	USB
		FM-антенна
					SD/MMC	USB
					CARD
				RADIO ANT
				FM
	POWER SWITCH			ANT
Телефон	ON	INPUT	PC L	R	Подключение
		AUDIO	AUX L	R	USB flash/SD-карт
	OFF	OUTPUT	L
Компьютер
Правая		AUDIO				Левая
колонка				R		колонка

Рис. 5. Схема с подключением Bluetooth-модуля

•Для подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA к mini-

jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля к разъемам L и R аудиовхода PC AUDIO INPUT m, а затем подключите mini-jack (Ø 3,5 мм) сигнального кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CDпле- ера, как показано на рис. 4.

•Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA

к2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабеля

кразъемам L и R аудиовхода AUX AUDIO INPUT n, а затем подключите RCA-джеки к разъемам аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 4.

•Подключите сабвуфер к сети с помощью шнура питания k.

•Включите питание АС выключателем ON/OFF (j, ON) на задней стенке сабвуфера.

•Включите АС поворотом регулятора dна передней панели или кнопкой q на ПДУ, загорится светодиодная подсветка e.

•Выберите желаемый источник сигнала кратковременным нажатием кнопки INPUT dна панели управления или нажатием кнопки aна ПДУ.

•Выберите желаемый уровень громкости системы с помощью регулятора dна панели управления или воспользуйтесь кнопками VOL+/- kна ПДУ.

•Выберите желаемый уровень тембра НЧ/ВЧ системы с помощью кнопок BASS+/- e, TREBLE+/- bна ПДУ. Также уровень тембра НЧ/ВЧ системы можно установить с помощью ре-

гулятора dна панели управления, предварительно выбрав эту опцию кнопкой MODE b.

•Уровень громкости сабвуфера настройте кнопками SW+/- fна ПДУ. Также уровень громкости сабвуфера можно установить с помощью регулятора dна панели управления, предварительно выбрав эту опцию кнопкой MODE b.

•При прослушивании радио направьте антенну в нужном направлении для качественного приема, предварительно подключив ее к разъему RADIO ANT l(см. рис. 4).

•После окончания использования АС не забудьте выключить устройство выключателем ON/OFF (j, положение OFF), а также вынуть шнур питания kиз розетки.

7

RUS

Мультимедийная акустическая система 2.1

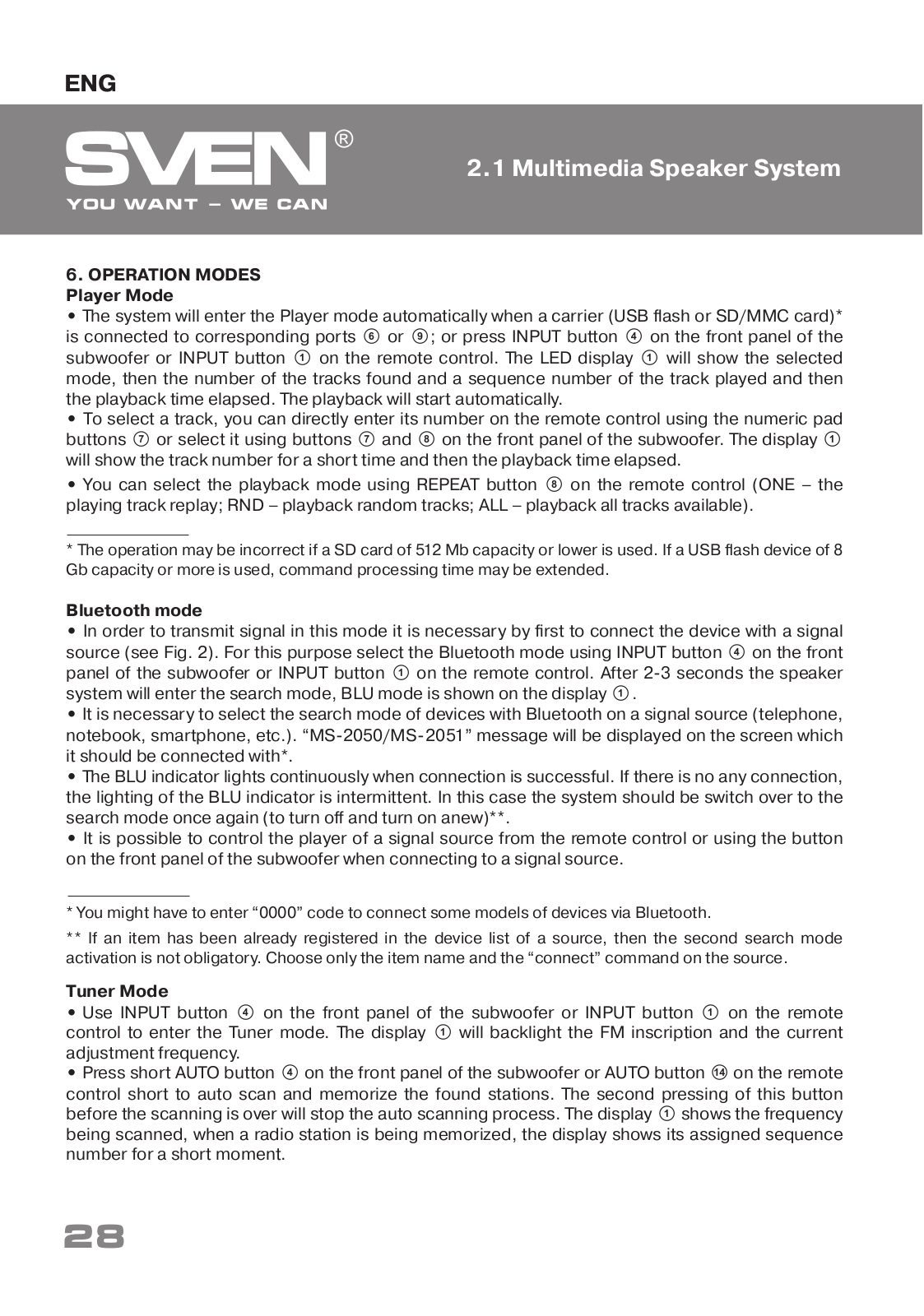

6. РЕЖИМЫ РАБОТЫ Режим проигрывателя

•Система автоматически перейдет в режим проигрывателя, если установить один из носителей (USB flash или SD/MMC card)* в соответствующие разъемы f или i или воспользоваться кнопкой INPUT dна передней панели сабвуфера либо нажать кнопку INPUT aна ПДУ. На LED-дисплее aотобразится выбранный режим, затем количество найденных треков

ипорядковый номер воспроизводимого трека, далее время воспроизведения от начала. Воспроизведение начнется автоматически.

•Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя цифровые кнопки gили выбрать его кнопками gи hна передней панели сабвуфера. На дисплее a кратковременно отобразится порядковый номер трека, а впоследствии время воспроизведения от начала.

•Кнопкой REPEAT hна ПДУ можно выбрать режим воспроизведения («ONE» – повтор воспроизводимого трека; «RND» – проигрывание в случайном порядке; «ALL» – проигрывание всех треков на носителе).

* При использовании SD card емкостью менее 512 Mb возможна некорректная работа. При использовании USB flash носителя емкостью более 8 Gb возможно увеличение времени на обработку команд.

Режим Bluetooth

•Для передачи сигнала в этом режиме необходимо предварительно установить связь из-

делия с источником сигнала (см. рис. 5). Для этого выберите режим Bluetooth с помощью кнопки INPUT dна передней панели сабвуфера или INPUT aна ПДУ. Через 2-3 секунды АС перейдет в режим поиска, на дисплее aбудет отображаться режим «BLU».

•На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «MS-2050/MS-2051», с которым необходимо установить соединение*.

•При удачном подключении индикатор «BLU» имеет постоянное свечение. Если подключение не состоялось, индикатор «BLU» имеет прерывистое свечение. Необходимо повторно перевести систему в режим поиска (выключить и снова включить)**.

•Во время соединения с источником сигнала можно управлять проигрывателем источника сигнала с ПДУ или при помощи кнопки на передней панели сабвуфера.

* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребуется ввести код «0000».

** Если изделие уже прописано в списке устройств источника, то повторная активация режима поиска не обязательна. Выберите лишь имя изделия и команду «подключиться» на источнике.

Режим радио

•Для перехода в режим радио необходимо при включенной АС воспользоваться кнопкой INPUT dна передней панели сабвуфера или INPUT aна ПДУ. На дисплее aподсветится «FM» и текущая частота настройки.

•Для автоматического сканирования и запоминания найденных станций используйте кратковременное нажатие кнопки AUTO dна передней панели сабвуфера или кнопки AUTO nна ПДУ.

8

RUS

	Руководство по эксплуатации	MS-2050
		MS-2051

Повторное нажатие на эту кнопку до окончания сканирования остановит процесс сканирования. При сканировании на дисплее aотображается частота, при запоминании станции кратковременно отображается присвоенный порядковый номер.

•Для ручного сканирования диапазона используйте кнопки TUNE-/+ c(вниз/вверх по частоте) на ПДУ. Для сохранения выбранной частоты нажмите кнопку SAVE r на ПДУ, затем кнопками g, h на передней панели сабвуфера или d, m на ПДУ выберите номер ячейки для сохранения и повторно нажмите кнопку SAVE. При сохранении на дисплее aотобразится сообщение «Good».

•При наличии в памяти запомненных станций переключение осуществляется кратковременным нажатием кнопок g, hна передней панели сабвуфера или d, mна ПДУ. Также с цифрового поля ПДУ g возможен непосредственный ввод частоты или номера запомненной станции. На дисплее a кратковременно отображается номер станции, а затем частота. Радио настроится на заданную частоту в течении 2-3 сек.

Режим AUX/PC

• Для перехода в режим AUX/PC необходимо при включенном изделии воспользоваться кнопкой INPUT dна передней панели сабвуфера или кнопкой INPUT aна ПДУ. На дисплее a отобразится «AUX» или «PC».

Режим часов

•При нахождении АС в режиме ST-BY на дисплее aотображается текущее время. При на-

хождении системы в другом режиме для отображения времени необходимо воспользоваться кнопкой CLOCK j на ПДУ. Текущее время отобразится на 3-5 сек.

•Для установки текущего времени перейдите в режим «ST-BY» длительным нажатием кнопки INPUT dна передней панели сабвуфера или кнопки qна ПДУ. Войдите в режим установки времени нажатием кнопки SET lна ПДУ (на дисплее aначнет мигать соответствующий раз-

ряд). Установите необходимое значение часов, минут непосредственно с цифрового поля ПДУ или кнопками g, h на передней панели сабвуфера или d, m на ПДУ. Переключение

между установкой часов/минут и выход из режима установки осуществляется нажатием кнопки SET lна ПДУ.

Режим ST-BY

• Для перехода/выхода из этого режима нажмите и удерживайте кнопку INPUT dна передней панели сабвуфера или кнопку qна ПДУ. При переходе в этот режим дисплей aна передней панели отображает текущее время.

Режим SLEEP

• Режим SLEEP позволяет переводить изделие в режим ST-BY по истечении выбранного пользователем времени. Для переходя в режим SLEEP нажмите кнопку pна ПДУ. Чтобы выйти из режима SLEEP, повторно нажмите кнопку pна ПДУ до появления значения 0.

Режим MUTE

• Для перехода в режим MUTE нажмите кнопку o на ПДУ. Чтобы выйти из режима MUTE повторно нажмите кнопку oна ПДУ.

Примечание. По причине постоянного совершенствования программного обеспечения описание управления АС может отличаться от приведенного в данном Руководстве. Последнюю версию Руководства см. на сайте www.sven.fi.

9

RUS

				Мультимедийная
			акустическая система 2.1
	7. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
	Неисправность	Причина		Способ устранения
	АС не включается.	Не подключена к сети.		Проверьте подключение к сети.
		Не включен сетевой выключатель.		Включите выключатель.
	Нет звука или	Регулятор громкости установлен		Подстройте регулятор громкости.
	в колонках АС	в положение наименьшей громкости.
	слишком тихий	Неправильно подключен источник		Подключите правильно источник
	звук.	аудиосигнала.		сигнала.
	Искажение звука.	Большая амплитуда входного		Регуляторами громкости на источ-
		сигнала.		никах сигнала и АС уменьшите ве-
				личину входного сигнала.
	Не функционирует	Разряжены батарейки.		Замените батарейки на новые.
	пульт ДУ.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт:	55 (30 + 2 × 12,5)
сабвуфера	30
сателлитов	2 × 12,5
Диапазон частот, Гц:
сабвуфера	45 – 150
сателлитов	150 – 20 000
Диаметр динамиков, мм:
сабвуфера	Ø 134
сателлитов	Ø 37 + Ø 80
Напряжение питания, В/Гц	~230/50
Дальность действия Bluetooth, м	до 10
Размеры, мм:
сабвуфера	165 × 325 × 282
сателлитов (одной колонки)	104 × 180 × 92
Вес, кг	6,2

Примечания:

•Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

•Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

10
