Supra SCD-503U User Manual [ru]
руководство по эксплуАтАции
Автомобильный CD/MP3 Pесивер

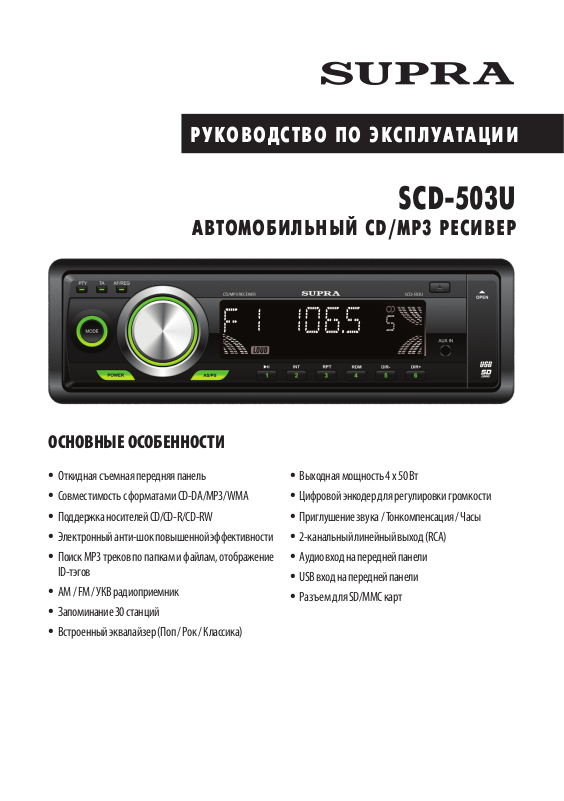

ОснОвные ОсОбеннОсти
SCD-503U
Откидная съемная передняя панель •
Совмес тимость с форматами CD-DA/MP3/WMA•
Поддержка н осителей CD/CD-R/CD-RW •
Электр онный анти-шок повышенной эффек тивности•
Поиск MP3 треков по папкам и файлам, отображение •
ID -тэго в
AM / FM / УКВ радиоп риемник•
Запоминание 30 с танций•
Вст роенный эквалайзер (Поп / Рок / Классика)•
Выходная мощнос ть 4 х 50 Вт•
Цифровой энкодер д ля регулировки громкос ти•
Приглушение звук а / Тонкомпенсация / Часы•
2-канальный линейный вы ход (RCA)•
Аудио вход на передней панели•
USB вход на передней панели•
Разъем д ля SD/MMC карт•
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SCD-503U
СОДЕРЖАНИЕ
Порядок установки и извлечения проигрывателя ............................................................ 3
Установка и снятие передней панели .................................................................................. 5

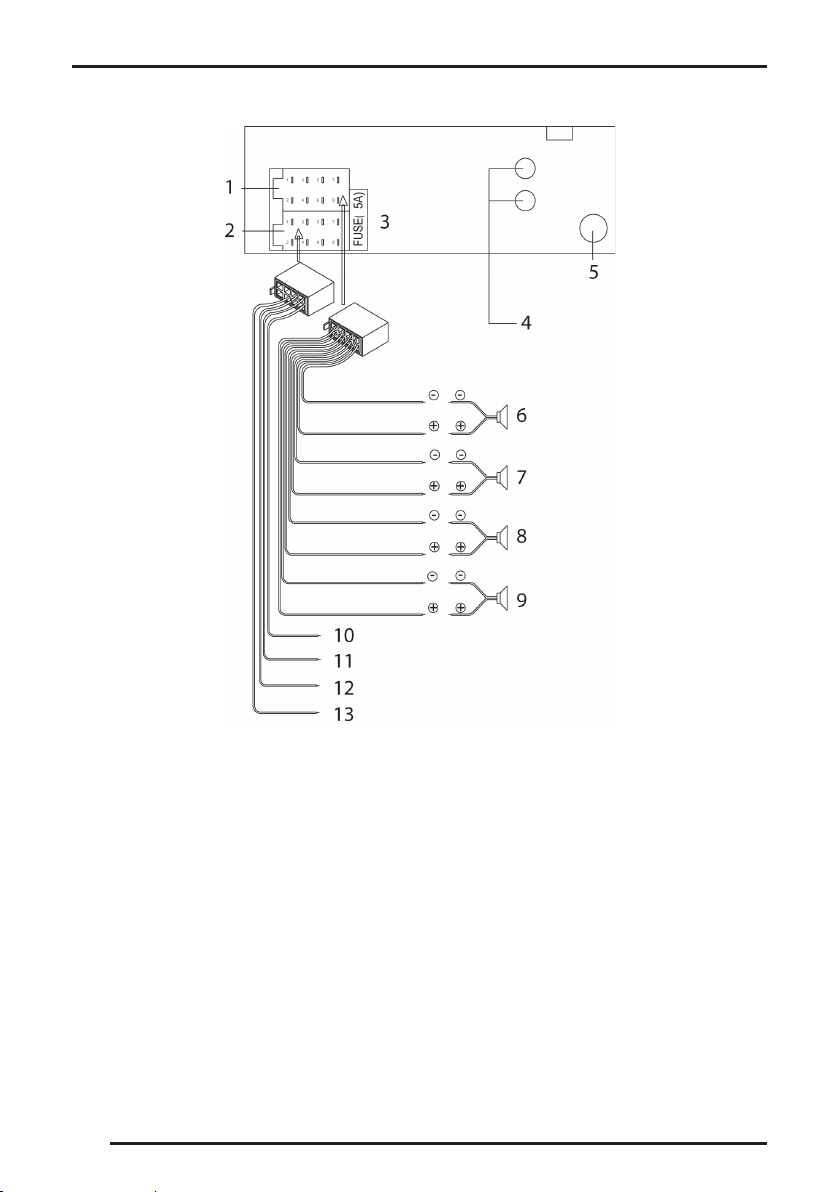

Подсоединения ..................................................................................................................... 6

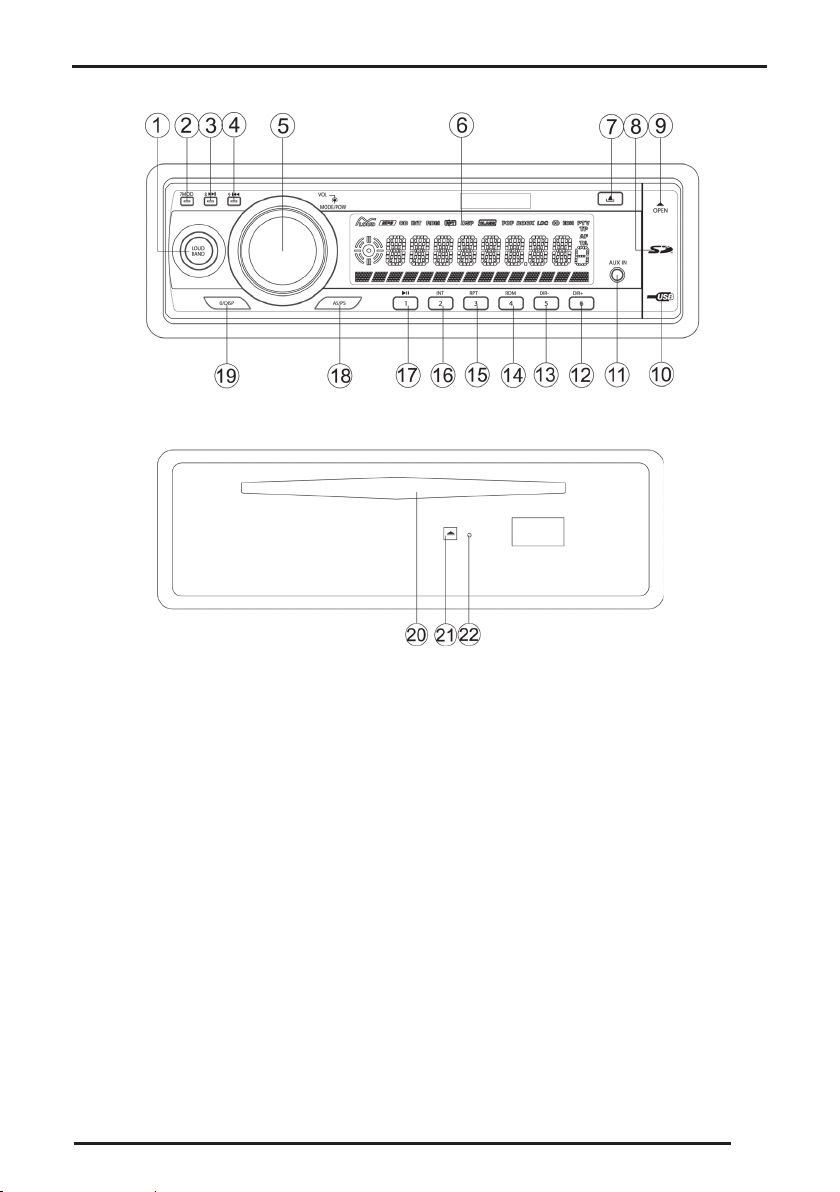

Передняя панель ................................................................................................................... 7
Основные операции .............................................................................................................. 8
Управление радиоприемником ........................................................................................... 9
Управление CD/МР3/WMA воспроизведением .................................................................. 10
Управление воспроизведением с USB устройств ............................................................... 11
Управление воспроизведением с карт SD/MMC ................................................................. 11
Управление дополнительным источником воспроизведения ......................................... 12
Информация о дисках ........................................................................................................... 12
Возможные неполадки и способы их устранения .............................................................. 13
Технические характеристики ................................................................................................ 14
2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SCD-503U
ПОРЯДОК УстАнОвКи и иЗвЛеЧениЯ ПРОиГРывАтеЛЯ
- Перед началом подключения убе дитесь, что напряжение в вашем автомобиле соответствует 14,4В., постоянного тока с минусом на корпусе.
- Отключите «–» клемму аккумулятора перед началом
установки для снижения вероятности повреждения
аппарата и предотвращения короткого замыкания при
подключении.
- Убед итесь, чт о подсоед инения ц ветных п роводов п роизведены в соотв етствии со схемо й. Неправильное
подсоединение может вывес ти из строя ресивер (привести к сбоям в работе) или повредить электрическую
систему автомоби ля.
- Перед тем, как окончательно установить ресивер, подключите электропроводку временно и убедитесь, что
аппарат и вся аудио система р аботают должным образом.
- Для правильной установки используйте только комплектующие, поставляемые с аппаратом. Использование других комплектующих может повлечь за собой
неисправность.
- Проконсультируйтесь с вашим дилером, если для
установки необходимо просве рлить отверстия или произвести дру гие изменения в автомобиле.
- Уст ановите ресивер, таким образ ом, чтобы он не мешал водителю и не повр едил пассаж ира в случае внезапной остано вки.
- Угол наклона передней стороны ресивера не должен
превышать 30º.
- Не устанавл ивайте ресиве р в местах попадания прямых солнечных лучей ил и горячего воздуха из отопителя, а так же в з апыленных и загрязненных ме стах и местах с сил ьной вибрацией.
ПОРЯДОК УстАнОвКи АППАРАтА
Существуют 2 метода установки: Стандартный монтаж на передней панели и установка с помощью
кронштейнов.
ВАЖНО:
На верхней части устройства закреплены 2 болта для
защиты CD механизма во время транспортировки. Пе ред устано вкой оборудования в автомобиль сними те
эти болты.
ФРОнтАЛьный мОнтАж (метОД 1)
Для правильной установки устройства отсек приборной панели должен соответствовать следующим
размерам:
Перед началом установки уст ройства проверьте правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы акк умулятора автомобиля.
2. О тсоедините пров ода и антенну (если она использовалась дл я пробного включения).
3. Нажмите кнопку на передней панели и извлеките
съемную панель (см. раздел Устан овка и снятие пе редней панели).
4. Снимите обрамление.
5. В ставьте до упора ключи, вход ящие в комплект поставки ресивера, в пазы на боковых поверхност ях передней панели. Извлеките ресивер из монтажной
рамы.
3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SCD-503U
1) Крепежный болт
2) Металлическая скоб а
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
1) Монтажная рама
2) Ключи
3) Обрамление
4) Передняя панель
6. Вставьте монтажную раму (без ресивера) в отсек приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под размер приборной панели автомобиля, выберите наиболее
подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания и
динамиков, другие провода и кабели, разъем антенны
8. Аккуратно вставьте проигрыватель в монтажную
раму до ще лчка фиксатор ов, следя при этом за поло жением подк люченных проводов, чтобы с лучайно не повредить их.
9. Закрепите тыловую час ть ресивера при помощи металлической с кобы, как показано на рис унке. При необходимости изог ните её.
10. Подсоедините провод к «-» клемме автомобильного
аккумулятора. Ус тановите обрамление и переднюю панель (см. раздел Установк а и снятие передней панели).
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы акк умулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройс тва (если ранее устанавлива лась).
3. Нажмите кнопку с нятия передней панели.
4. Аккуратно сн имите обрамление, потянув его на себя.
5. Вставьте до упора к лючи, входящие в комплект поставки ресивера, в пазы на боковых поверхност ях передней панели. Извлеките ресивер из рамки, потянув
его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применим дл я автомобилей марки Nissan, Toyota. Используйте отверстия,
отмеченные соответствующими бук вами Т и N, чтобы
прикрепить аппарат к кр онштейнам.
1) Вид сбоку. Расположение отверстий.
2) Кронштейны
3) Винт
4) Приборная панель
4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SCD-503U
OPEN
Front Panel
The right side
Выберите позицию, при которой винтовые отверстия
кронштейнов, закрепленных в автомобиле, и винтовые
отверстия приемника (отмеченные соответствующими
буквами названия марки машины «T» – Toyota или
«N»– Nissan) сов падут, и закрепите проигры ватель при
помощи 2-х винтов (5х5 мм) с каждой стор оны.
Примечание:
Обрамление, монтажная рама и металлическая скоба
не используются пр и этом методе установки.
УстАнОвКА и снЯтие ПеРеДней
ПАнеЛи
снЯтие ПеРеДней ПАнеЛи
Нажмите кнопк у для откид ывания передней пане-передней панели. Затем потянув за правую с торону панели, снимите ее.
Кнопка сняти я передней панели
УстАнОвКА ПеРеДне й ПАнеЛи
1. Установите переднюю панель, как пока зано на рисунке ниже.
2. Посл е установки пер едней панели в фикс аторы с двух
сторон, нажм ите и закройте ее.
3. Убедитесь, что панель ус тановлена правильно. В противном случае некоторые кнопки не будут работать и
появятся сбои в работе дисплея. При необходимости
установите пере днюю панель еще раз.
Меры предосторожности:
1. Не бросайте переднюю панель.
2. При снятии/ус тановки передней панели не нажим айте на ЖК-экран или на кнопки у правления.
3. Не касайтесь контактов на тыльной с тороне передней
панели и на голов ном устройстве. Э то может стать причиной плохого контакт а.
4. При загрязнении контактов протрите их чис той сухой
ткан ью.
5. Не подвергайте переднюю панель воздействию высоких температу р или прямых солнечных лучей.
6. Д ля очистк и поверхност и передней панели не используйте сильные чистящие средств а (например, бензин, растворитель или средство от насекомых).
7. Не пытайтесь разо брать переднюю панель.
Передняя панель
Храните переднюю пане ль в футляре.
1
2
1.Футляр (Protective Case)
2. Передняя панель (Front Panel)
5
