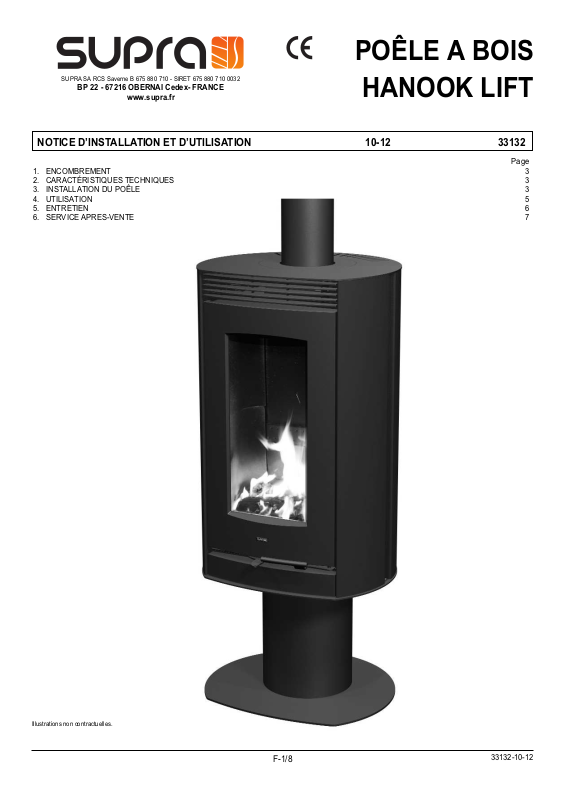

SUPRA HANOOK LIFT User Manual [fr]

F-1/8

33132-10-12

SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032

BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr

NOTICE D’INSTALLATION ET D’UTILISATION 10-12 33132

Page

1. ENCOMBREMENT 3

2. CARACTÉRISTIQUES TECHNIQUES 3

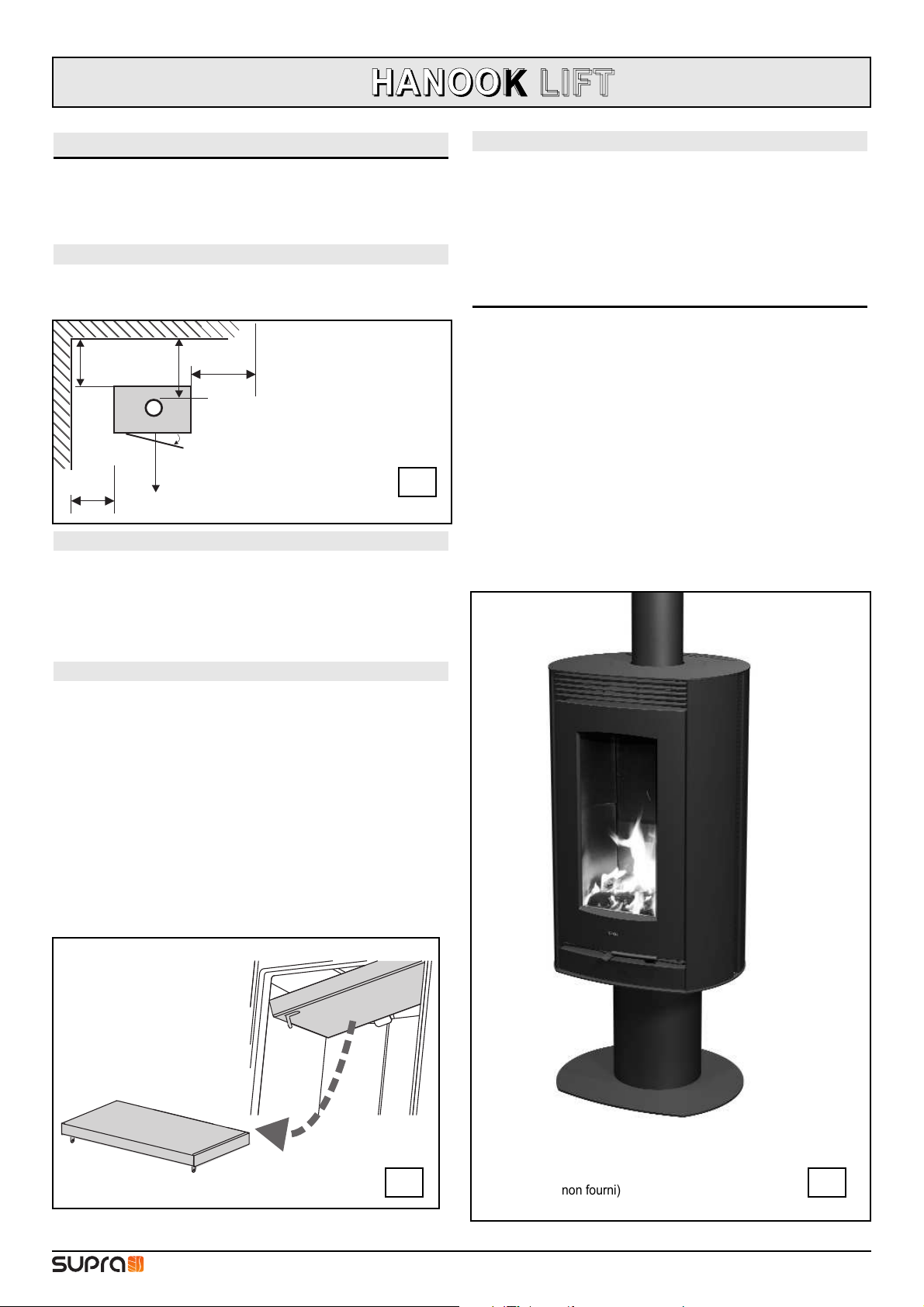

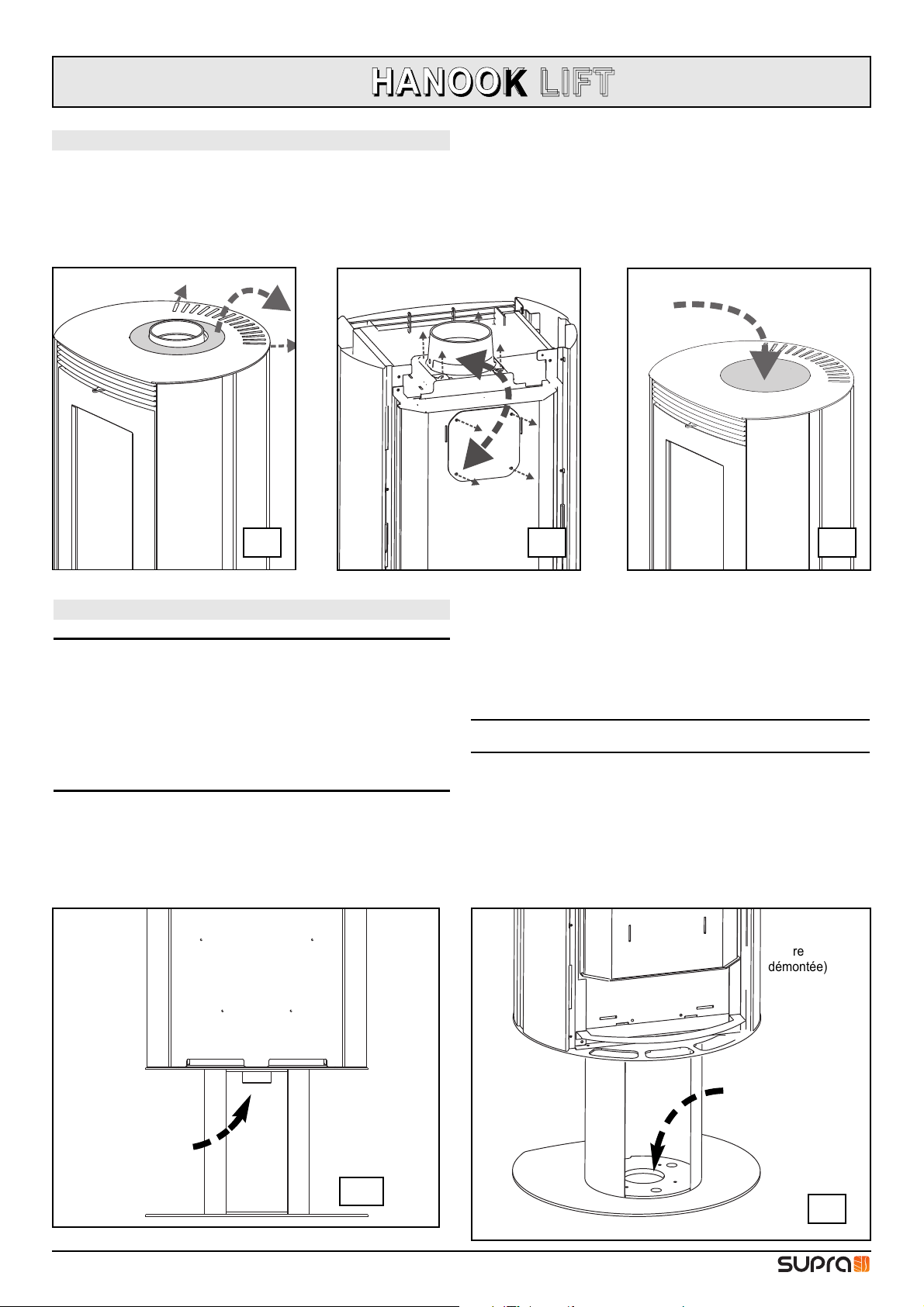

3. INSTALLATION DU POÊLE 3

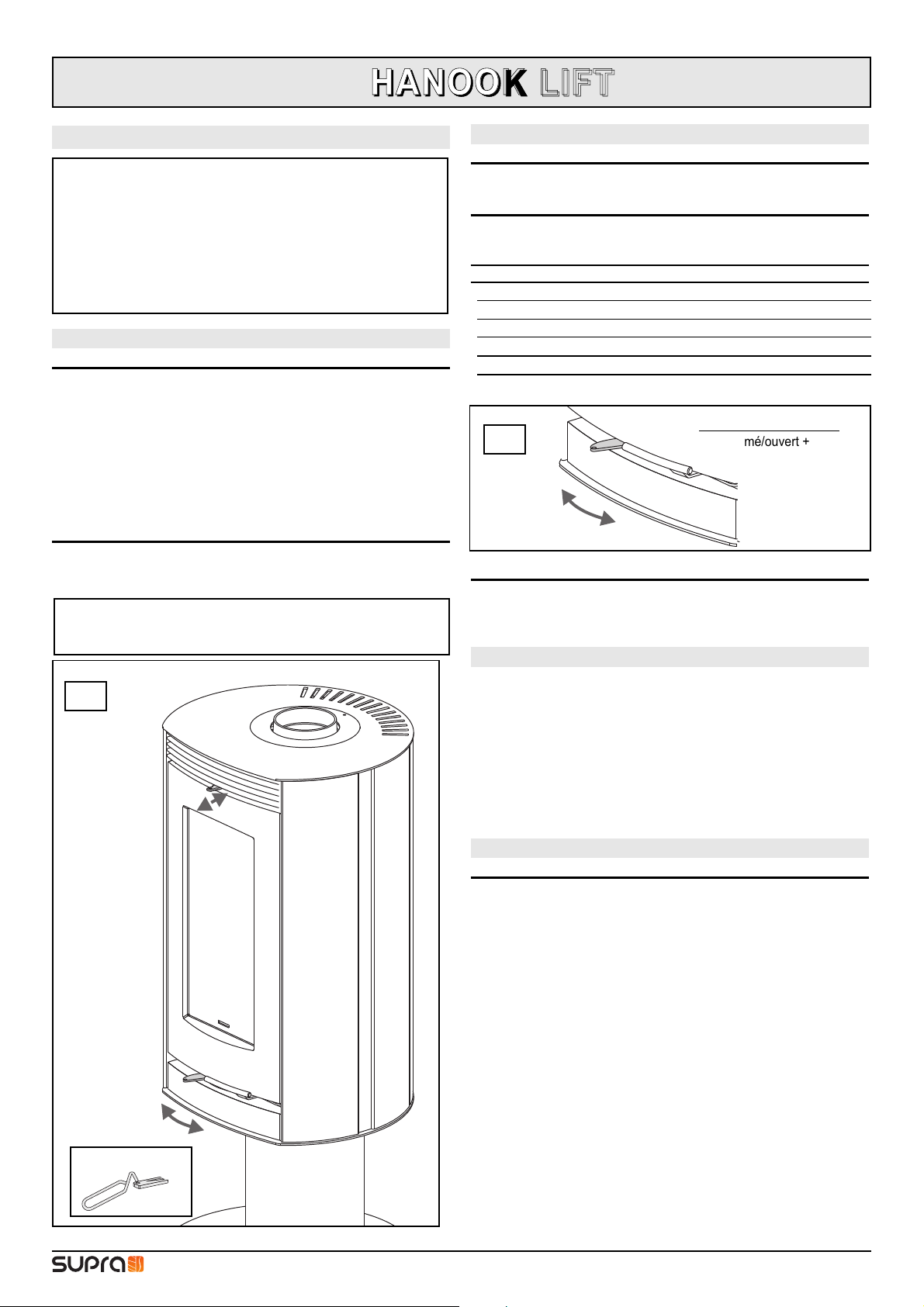

4. UTILISATION 5

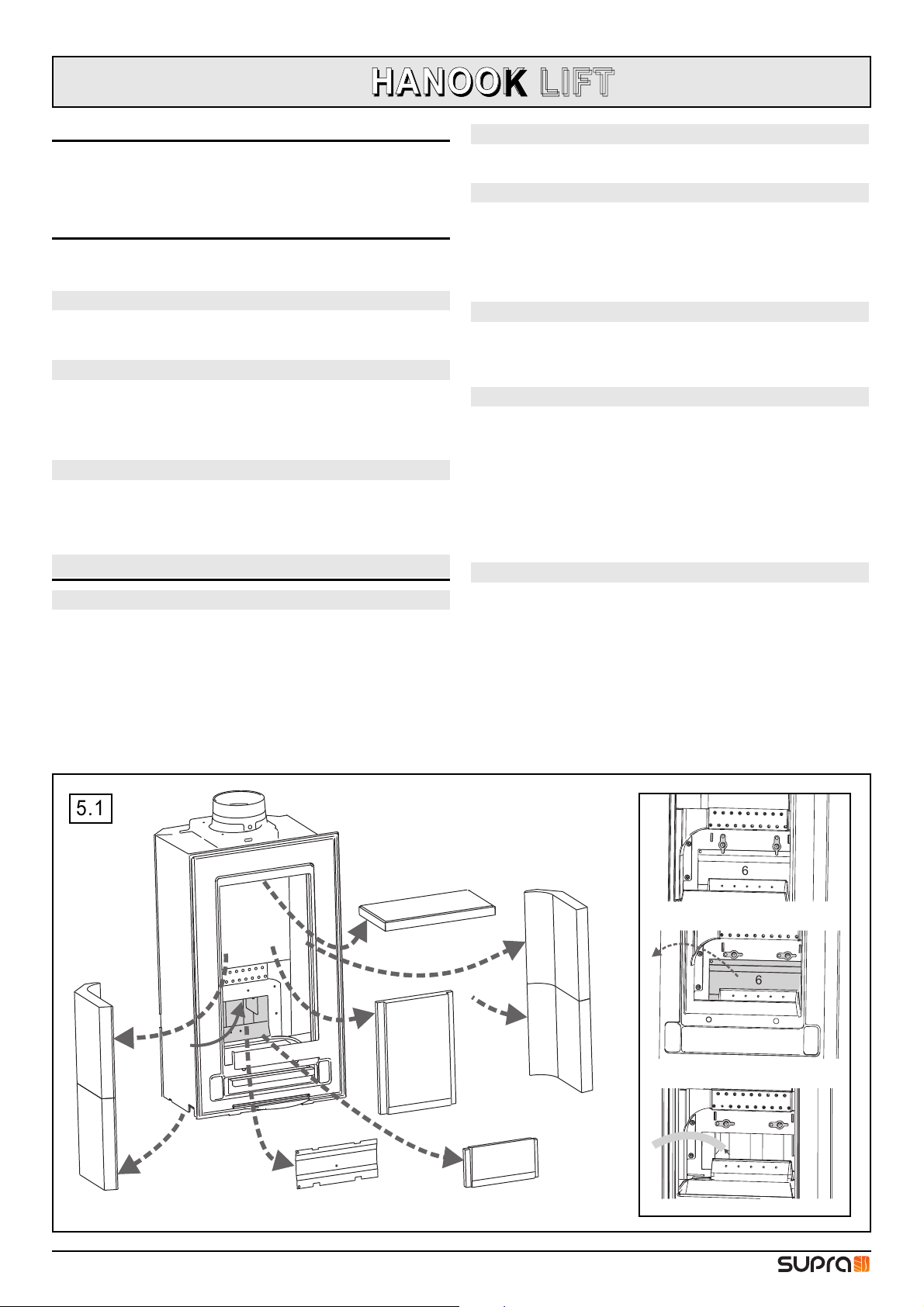

5. ENTRETIEN 6

6. SERVICE APRES-VENTE 7

POÊLE A BOIS

HANOOK LIFT

Illustrations non contractuelles.

F-2/8

33132-10-12

HANOOK LIFT

(1)

Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229 / EN13240.

(2)

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

(3)

DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13229 traitant des poêles à combustible solide. (disponibles à l’AFNOR).

- MISES EN GARDE -

Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(2)

lors de l’installation et de l’utilisation de l’appareil. L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement). Cet appareil doit être installé conformément aux spécifications des normes

(2)

en vigueur. L'installation par un professionnel qualifié est recommandée. Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Sont spécialement interdits :

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux préconisés par le fabricant.

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités

et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

IMPORTANT

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale. Avant la première mise en service de votre poêle, lisez attentivement la présente notice d’installation et d'utilisation. Conserver soigneusement la notice ainsi que le bon de garantie comportant modèle et N° de série. Le non-respect des indications de ces deux documents entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage.

F-3/8

33132-10-12

HANOOK LIFT

CARACTÉRISTIQUES TECHNIQUES

POÊLE HANOOK LIFT

Catégorie du poêle Intermittent Puissance calorifique nominale

(1)

7 kW Fonctionnement porte fermée uniquement Type de raccordement horizontal ou vertical Rendement 80 % Taux de CO (13% O2) 0,15 % Taux de CO

10,5 %

Température moyenne des fumées 251 °C

Combustibles bois de chauffage

Taille des bûches 25 cm (33 cm vertical) Charge horaire nominale 2,1 kg Intervalle de rechargement 1 h Combustible de remplacement lignite Combustibles interdits tous les autres dont charbons et dérivés Débit massique des fumées 5,9 g/s Diamètre nominal départ des fumées 150 mm

Caractéristiques du conduit de fumées

- Dimensions minimales du boisseau 20 x 20 cm

- Conduit isolé classement T450 N1 D3 Gxxx (Ø mini) 150 mm

- Hauteur mini du conduit au dessus de l’appareil 4 m

Dépression (10 Pa = 1 mm CE)

- Allure nominale 12 Pa ± 2 Pa

- Allure réduite (mini admissible) 6 Pa ± 1 Pa

- Maxi admissible 20 Pa

- Poids net / brut 203 kg / 233 kg Plaquette signalétique au dos de l’appareil

Accessoires fournis

Main froide et gant isolant fournis Collerette pleine pour tampon supérieur fournie

240

585

245

1100

520

1300

Ø150

390

480

545

Ø80

290

1.1.ENCOMBREMENT HANOOK LIFT

ENCOMBREMENT HANOOK LIFT
