NOTICE D’INSTALLATION ET D’UTILISATION 11-12 33131

Page

1. ENCOMBREMENT 3

2. CARACTÉRISTIQUES TECHNIQUES 3

3. INSTALLATION DU POÊLE 3

4. UTILISATION 5

5. ENTRETIEN 6

6. SERVICE APRES-VENTE 7

POÊLE A BOIS

HANOOK

Illustrations non contractuelles.

F-2/8

33131- 11-12

HANOOK

(1)

Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229 / EN13240.

(2)

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

(3)

DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13229 traitant des poêles à combustible solide. (dispo­nibles à l’AFNOR).

- MISES EN GARDE -

Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(2)

lors de l’installation et de l’utilisation de l’appareil.
L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus
visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement).
Cet appareil doit être installé conformément aux spécifications des normes

(2)

en vigueur. L'installation par un professionnel qualifié est recommandée.
Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
Sont spécialement interdits :

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux préconisés par le fabricant.

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités

et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.
Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si néces­saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

IMPORTANT

IMPORTANT

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin.
Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les
règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale.
Avant la première mise en service de votre poêle, lisez attentivement la présente notice d’installation et d'utilisation. Conserver soigneusement la
notice ainsi que le bon de garantie comportant modèle et N° de série. Le non-respect des indications de ces deux documents entraîne l’entière respon­sabilité de celui qui effectue l’intervention et le montage.

F-3/8

33131- 11-12

HANOOK

2.2.CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES TECHNIQUES

POÊLE HANOOK

Catégorie du poêle Intermittent
Puissance calorifique nominale

(1)

7 kW
Fonctionnement porte fermée uniquement
Type de raccordement horizontal ou vertical
Rendement 80 %
Taux de CO (13% O2) 0,15 %
Taux de CO

2

10,5 %

Température moyenne des fumées 251 °C

Combustibles bois de chauffage

Taille des bûches 25 cm (33 cm vertical)
Charge horaire nominale 2,1 kg
Intervalle de rechargement 1 h
Combustible de remplacement lignite
Combustibles interdits tous les autres dont charbons et dérivés
Débit massique des fumées 5,9 g/s
Diamètre nominal départ des fumées 150 mm

Caractéristiques du conduit de fumées

- Dimensions minimales du boisseau 20 x 20 cm

- Conduit isolé classement T450 N1 D3 Gxxx (Ø mini) 150 mm

- Hauteur mini du conduit au dessus de l’appareil 4 m

Dépression (10 Pa = 1 mm CE)

- Allure nominale 12 Pa ± 2 Pa

- Allure réduite (mini admissible) 6 Pa ± 1 Pa

- Maxi admissible 20 Pa

- Poids net / brut 213 kg / 243 kg
Plaquette signalétique au dos de l’appareil

Accessoires fournis

Main froide et gant isolant fournis
Collerette pleine pour tampon supérieur fournie

240

545

585

245

1000

195

520

380

1200

Ø150

Ø150

Ø80

1.1.ENCOMBREMENT HANOOK

ENCOMBREMENT HANOOK

F-4/8

33131- 11-12

HANOOK

3.

3.

INST

INST

ALLA

ALLA

TION

TION

Appareil de chauffage au bois destiné à être installé à proximité d’un mur,
peut être déplacé sans travaux annexes. Le raccordement au conduit de
fumées se fait au moyen de conduit de raccordement marqué CE, en tôle
émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit
de fumées individuel.

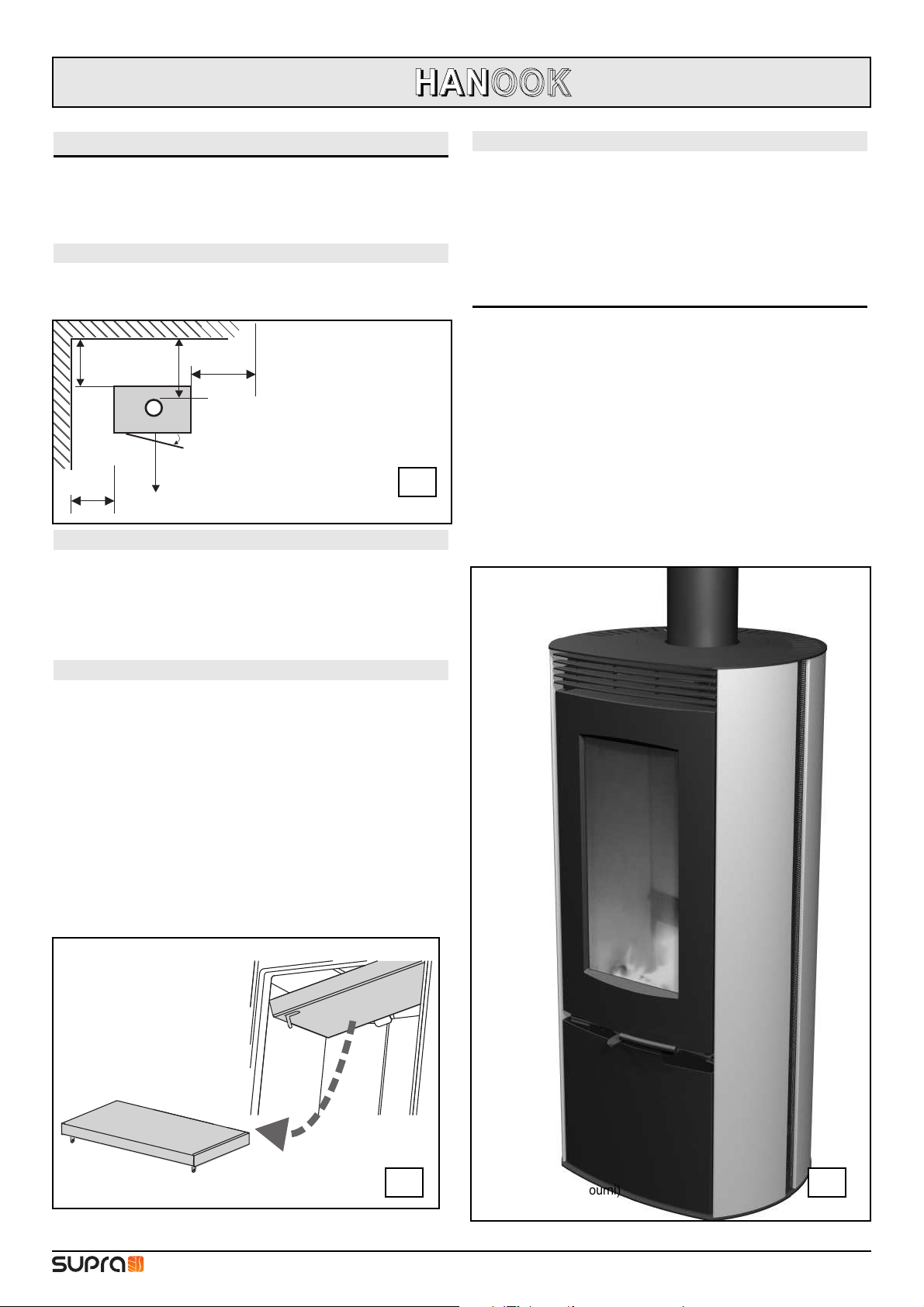

3.1 DISTANCES D’INSTALLATION (FIG. 3.1)

Un écart conforme au schéma 3.1 doit être respecté entre le mur et les
cotés et l’arrière de l’appareil. Respecter une distance minimale de 3 x le
diamètre entre le conduit de raccordement et le mur d’adossement.

3.2 MISE EN PLACE DE L’APPAREIL

L’appareil doit être installé sur un sol de capacité portante suffisante. Si la
construction existante n’est pas satisfaisante, il faut réaliser les travaux
nécessaires pour s'assurer que le sol supporte le poids de l’appareil (par
ex. pose d’une plaque de répartition de charge). Pour alléger l’appareil,
retirer les parements intérieurs (cf fig. 5.1). Installer le poêle à son empla­cement définitif, le mettre à niveau. Dans la zone de chargement, nous
recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

3.3 INSTALLATION DU DÉFLECTEUR ( FIG 3.2)

Déflecteur de fumées constitué d’une tôle en inox et d’une plaque en vermi­culite. Elément important des performances de l’appareil, le déflecteur facilite
la récupération des suies lors du ramonage. A la livraison, le déflecteur est
monté dans l’appareil. Avant la mise en service du poêle à bois, monter et
démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette
manipulation.

1. Soulever le déflecteur pour dégager les pattes de fixation.

2. Incliner le déflecteur sur le côté et l’extraire

3. Introduire le déflecteur avec l’isolant posé dessus dans l’appareil en
l’inclinant sur le coté.

4. Lever l’arrière du déflecteur et faire reposer les pattes de fixation sur
le parement arrière.

5. Lever l’avant du déflecteur, et le centrer sur les parements latéraux
avec les pattes latérales.

3.4 RACCORDEMENT DU CONDUIT DE FUMÉES

Traiter avec vigilance et attention ce point de l’installation conformément
au DTU 24.1.
Le raccordement de cet appareil sur un conduit collectif est interdit.
Si le conduit existe: le faire ramoner mécaniquement (hérisson),

- faire vérifier sa classification, son état (stabilité, étanchéité, compatibi­lité des matériaux, section...) par un fumiste compétent.
Si le conduit n’est pas compatible (ancien, fissuré, fortement encrassé) :

- adressez-vous à un spécialiste pour sa remise en état suivant les régle­mentations en vigueur.

TUYAUX DE RACCORDEMENT

Utiliser des conduits T450 (minimum), émaillés ou inox 316 (disponible
chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l’appareil.
Ménager un accès pour le ramonage et le nettoyage du conduit de raccor­dement.
Le tuyau ne dépassera pas à l’intérieur du conduit et les emmanchements
seront démontables et étanches.
Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est
inévitable, lui donner une pente ascendante de 5 cm par mètre.

300mmmin .

300mmmin

.

2m

100mmmin

3 D min

D

3.1

3.1

3.2

3.3

Raccordement vertical
(Tuyau Ø 150 non fourni)

F-5/8

33131- 11-12

HANOOK

3.4

3.6 RACCORDEMENT D’AIR DE COMBUSTION

3.6.1 Prise d’air extérieur non raccordée

Si le raccordement de la buse à l'extérieur est impossible une prise d’air
frais extérieur supplémentaire positionnée face aux vents dominants est
nécessaire au bon fonctionnement de la combustion, surtout si l’habitat
est fortement isolé et/ou équipé d'un système mécanique de ventilation
(V.M.C.). Elle doit avoir une section libre d’ouverture minimale de: 1 dm².
Ne pas faire fonctionner le poêle si une hotte d’évacuation est en service.

Si le logement ne dispose pas d’une ventilation par balayage (conforme à
l’arrêté de mars 1982), l’entrée d’air doit être non obturable.

3.6.2 Prise d’air extérieur supplémentaire raccordée (Fig. 3.7)

Ce poêle a été conçu pour être installé dans des habitations à forte isolation.
Une buse de raccordement extérieur Ø 80 est montée d’origine sous le
poêle. L’objectif est de ne pas prendre l’air de combustion dans la pièce,
mais à l’extérieur. Ceci augmente le rendement de l’installation. De plus,
la combustion n’est pas perturbée par la VMC ou une hotte aspirante.

Principes d’alimentation en air de combustion:

1) En direct à travers le mur.

2) Par un conduit débouchant dans le vide sanitaire; la section de la
grille d’aération du vide sanitaire (en cm²) doit être égale à 5 fois
la surface du vide sanitaire (en m²).

3) Par un conduit enterré (1 coude 90° max).

L Max avec conduit Ø 80 mm 6 m
L Max avec conduit Ø 100 mm 8 m

Raccorder la buse

avec un collier (non fourni)

à l’extérieur (avec une gaine
alu flexible non fournie). L’arrivée d’air ne doit pas risquer d’être obturée.
A l’extérieur, le conduit d’alimentation en air doit déboucher face aux vents
dominants. Une grille non obturable, de section libre égale à la section du
conduit et de maillage supérieur à 3 mm est nécessaire au départ du conduit.

195

Ø80

Ø80

3.7

Buse
de raccordement
d’air Ø 80

3.5 INVERSION DU RACCORDEMENT

A la livraison, la buse est montée verticalement. En fonction du type de
conduit existant, la buse peut également être installée à l’arrière de l’appareil.
Pour inverser l’orientation de la buse d’évacuation:

Retirer la collerette.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(cf. fig. 3.4).

Retirer les 2 vis fixant le dessus du poêle, le déplacer 2 cm vers l’arrière
puis soulever.

Démonter la tôle arrière de l’appareil (soulever et tirer en arrière).
Ôter les 8 vis fixant la buse et le tampon. Inverser la buse et le tampon ..
(cf. fig. 3.5).
Dégrapher l’opercule de la tôle arrière. Refixer la tôle arrière sur l’appareil.
Remonter le dessus du poêle, fixer avec les vis d’origine.

Poser l’obturateur supérieur (fourni dans le cendrier) . . . . .. (cf. fig. 3.6).

Raccorder le poêle à l’arrière.

3.5 3.6

F-6/8

33131- 11-12

HANOOK

4.

4.

UTILISA

UTILISA

TION

TION

4.1. COMBUSTIBLES

4.1.1. Bois

Cet appareil à hautes performances nécessite un combustible de qualité.
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3
ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

- Préférer les feuillus durs (bouleau, charme, hêtre.),

- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)

- Proscrire absolument les résineux (pin, sapin,..) en usage permanent,
ainsi que les bois de récupération traités (traverses de chemin de fer, chutes
de menuiserie..) et les déchets domestiques (végétaux ou plastiques).

- Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes
ou sarments qui provoquent des surchauffes brutales.

4.1.2. Lignite

En association ou non avec le bois, la briquette de lignite est un combus­tible utilisable en allure réduite. Disposer les briquettes en une couche sur
un lit de braises, en se limitant à la surface de la grille.

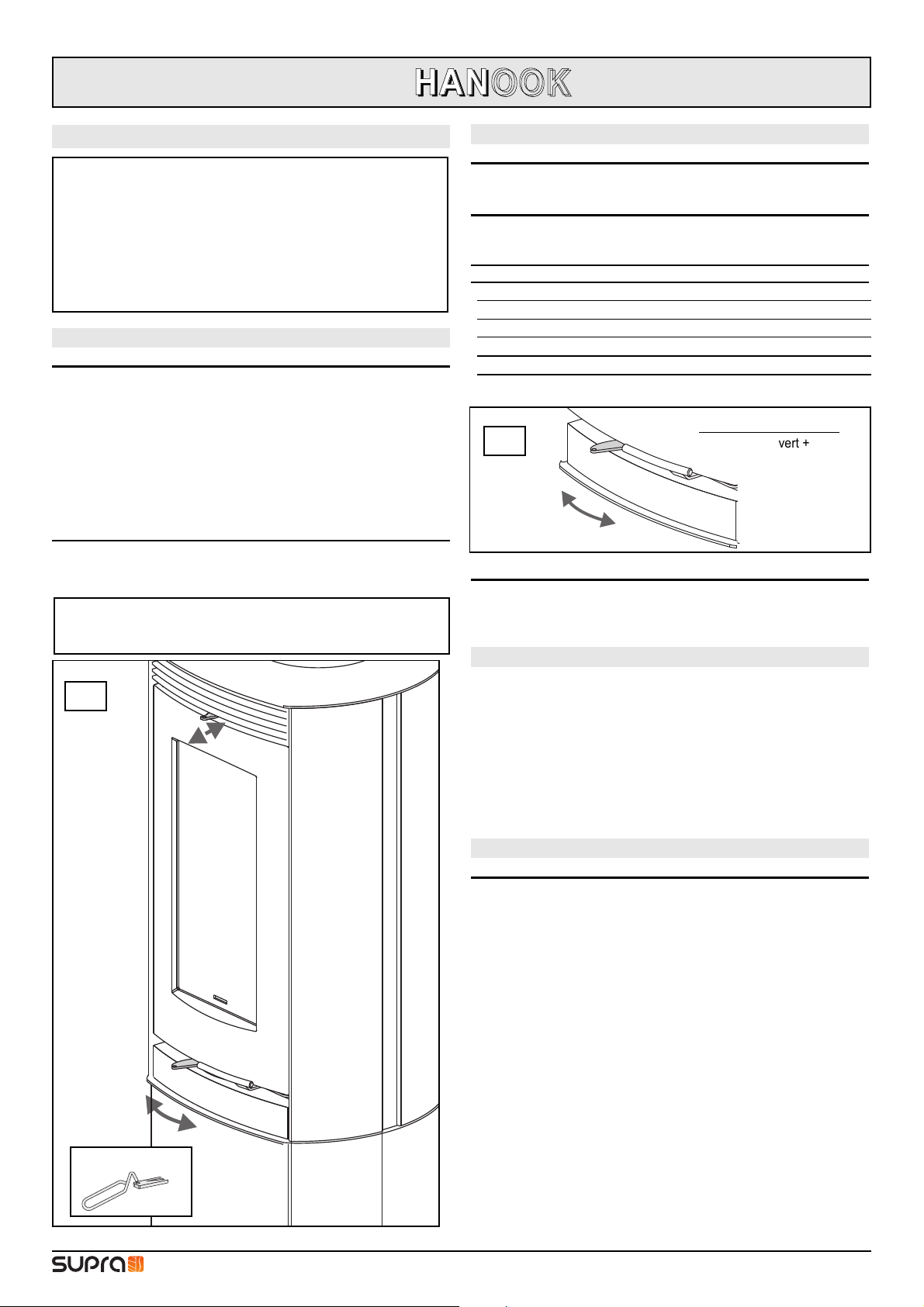

4.2. ORGANES DE MANOEUVRE

4.2.1. Commande d’air de combustion (en bas) (Fig. 4.1 / 4.2)

La commande d’air de combustion agit sur le débit d’air; elle permet le
contrôle du feu.

4.2.2. Commande du by-pass (en haut) (Fig. 4.1)

La commande du by-pass agit sur le circuit d’évacuation des fumées.
Ouvrir le by-pass (commande tirée) au démarrage et lors du rechargement.

Tableau 4.A COMMANDES POELE

Manette air de combustion by-pass

Allumage ouvert tirée
Allure nominale 1/2 poussée
Allure ralentie 0-1/2 poussée
Chargement 1/2 tirée

4.2.3. Poignée de porte

Ouverture-fermeture de la porte :

- à froid, directement à main nue,

- lorsque l'appareil est chaud avec les gants isolants.

4.3. PREMIER ALLUMAGE

Enlever les étiquettes autocollantes, les éventuels cartons de blocage et
s'assurer qu'il ne reste rien dans le cendrier. Attendre au moins 2 semaines
avant d'utiliser normalement votre cheminée.
Le premier allumage et la mesure du tirage peuvent être effectués par un
professionnel qualifié.
Commencer par un feu léger puis, par paliers, augmenter la charge. Cette
mise en température progressive permet la dilatation lente des matériaux
et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la
peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant
quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les
premières mises en température.

4.4. FONCTIONNEMENT

4.4.1. Allumage

Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois
de petite section. Positionner les commandes conformément au Tableau

4.A (allumage). Allumer le combustible, fermer la porte de chargement et
attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre
les commandes en position "allure nominale" (Tableau 4.A). Il est préfé­rable de charger en plusieurs fois plutôt que de manière excessive.
En cas de température extérieure très basse, un “bouchon” thermique du
conduit de fumée peut se former. Celui-ci doit être réchauffé progressi­vement avant d’obtenir le tirage normal.

ATTENTIO

ATTENTIONN!! L'utilisation même occasionnelle du charbon ou

tous dérivés du charbon est formellement interdite. Cet appareil

ne doit pas être utilisé pour brûler des déchets domestiques !

-

+

-

+

Commande

by-pass

4.1

4.1

ATTENTION

ATTENTION

- Ce poêle à bois est destiné à fonctionner porte fermée. La porte
doit rester fermée en permanence en dehors du chargement.

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser
le gant isolant pour manipuler les différentes commandes.

- Le rayonnement calorifique au travers de la vitrocéramique impose
l'éloignement de toute matière pouvant être détériorée par la chaleur
(mobilier, papier peint, boiseries,…). Une distance de 2 m évitera
tout risque.

-

+

0

1/2

1

4.2

4.2

air de combustion

- fermé/ouvert +

F-7/8

33131- 11-12

HANOOK

4.4.2. Rechargement

Recharger l’appareil quand il n'y a plus qu'un bon lit de braises et que les
flammes ont disparu. Ouvrir le by-pass, puis ouvrir lentement la porte afin
d'éviter des refoulements de fumée (en cas d’ouverture en phase de
combustion) ou des chutes de braises. Recharger, refermer la porte, puis
refermer le by-pass.

4.4.3. Allure nominale

Régler les commandes conformément au Tableau 4.A.
L'intensité du feu est déterminée par la quantité de combustible.Le bon
fonctionnement de l’appareil dépend de l’alimentation suffisante en air frais.

4.5. CHARGE NOMINALE

Charger 2 petites bûches de bois pour un fonctionnement optimal (cf §2;
charge nominale). Disposer les bûches vers le fond de l’appareil, pour éviter
les chutes de braises.

4.6. ALLURE RALENTIE

Régler les commandes conformément au Tableau 4.A.
Ne pas faire fonctionner l’appareil à allure ralentie pendant de longues
périodes. La température des fumées n’est pas suffisante et celles-ci ne
sont pas évacuées avant leur condensation dans le conduit. L’encrassement
du conduit et de l’appareil (parois; vitres) est ainsi plus important.

4.7. EN CAS D’INCIDENT

En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans
l’appareil, vents très violents,..), maintenir fermée la porte de chargement
et fermer les commandes de l’appareil.

5.5.ENTRETIEN

ENTRETIEN

5.1 DÉCENDRAGE

Le décendrage est possible en fonctionnement.
Vider régulièrement le cendrier extractible. L'amas de cendres limite l'arrivée
d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
Replacer le cendrier.

5.2 ENTRETIEN DU POÊLE

Pour nettoyer le poêle, ne pas utiliser d’eau, de solvant ou de produit abrasif
(même légèrement) mais uniquement un chiffon doux et sec.

5.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la
cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre
possible. Toutefois un léger noircissement peut apparaître dans certaines
zones de la vitre en fonctionnement normal. Au ralenti, le balayage de la
vitre est moins efficace.

5.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de
chauffage) effectués avec un moyen mécanique (hérisson). Conserver les
documents justificatifs du ramonage renseignés par l’entreprise ayant
effectué les travaux de ramonage.

5.5 NETTOYAGE DES ECHANGEURS (FIG. 5.1)

Le nettoyage des échangeurs, après le ramonage du conduit, est indépendant
de l’orientation du raccordement.
Aspirer les suies dans le corps de chauffe.
Extraire le déflecteur (1). Extraire les briques (2-5) pour accéder à la trappe.
Ouvrir la trappe (6) au fond de l’appareil. Aspirer les suies dans le compar­timent arrière et dans le corps de chauffe. Refermer la trappe de ramonage
(6). Replacer les briques (2-5) et le déflecteur.
Avant toute nouvelle utilisation de l’appareil, vérifier que tous les éléments
sont bien en place.

6.6.SER

SER

VICE APRES-VENTE

VICE APRES-VENTE

Votre appareil comporte un certain nombre de pièces d'usure dont l’état est
à vérifier lors de l’entretien annuel. Votre revendeur est à même de vous
fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer
la référence et le numéro de série de l’appareil figurant sur la plaquette
signalétique. N’utiliser que des pièces de rechange fournies par le fabricant.

1

3

2

4

2

4

5

6

5.1

5.1

+

+

+

+

+

+

6

6

F-8/8

33131- 11-12

HANOOK

SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032

BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr
