Sony HDR-CX7EK Users guide [id]

3-214-659-21(1)

Digital HD Video Camera Recorder

Buku Pegangan Handycam

HDR-CX6EK/CX7E/ CX7EK

Menikmati

Camcorder Anda

Langkah Awal 15

Perekaman/

Pemutaran

Editing 46

Mendayagunakan Media

Perekaman

Mengubah Camcorder

Anda

Penyelesaian Masalah 77

Informasi

Tambahan

Referensi

Cepat

Bacalah ini sebelum mengoperasikan camcorder anda

Sebelum mengoperasikan unit, harap membaca Buku Pegangan ini seluruhnya, dan simpanlah untuk referensi selanjutnya.

Mengenai "Buku Pegangan Handycam" (buku ini)

"Buku Pegangan Handycam" (PDF/Buku Pegangan ini) menjelaskan bagaimana mengoperasikan camcorder anda dengan detil. Silakan juga membaca "Petunjuk Pengoperasian" (di lembaran yang terpisah).

Mengolah gambar yang direkam pada camcorder anda di komputer

Bacalah "Pedoman Picture Motion Browser" pada CD-ROM yang tersedia.

Jenis "Memory Stick" yang dapat anda gunakan dengan camcorder anda

• Untuk merekam film, anda dianjurkan menggunakan "Memory Stick PRO Duo" berukuran 512 MB atau lebih besar yang bertanda:

– ("Memory Stick

PRO Duo")

– ("Memory Stick

PRO-HG Duo")

• Sebuah "Memory Stick PRO Duo" hingga 8 GB telah dipastikan dapat beroperasi dengan benar dengan camcorder ini.

• Lihat halaman 10 untuk waktu perekaman "Memory Stick PRO Duo".

"Memory Stick PRO Duo"/"Memory Stick PRO-HG Duo" (Ukuran ini dapat digunakan dengan camcorder anda).

"Memory Stick" (Anda tidak dapat menggunakannya dalam camcorder anda).

• "Memory Stick PRO Duo" dan "Memory Stick PRO-HG Duo" keduanya disebut sebagai "Memory Stick PRO Duo" dalam buku petunjuk ini.

• Anda tidak dapat menggunakan jenis kartu memori manapun selain yang disebutkan di atas.

• "Memory Stick PRO Duo" hanya dapat digunakan dengan peralatan yang kompatibel dengan "Memory Stick PRO".

• Jangan memasang label atau sejenisnya pada "Memory Stick PRO Duo" atau adaptor Memory Stick Duo.

Saat menggunakan "Memory Stick PRO Duo" dengan peralatan yang kompatibel dengan "Memory Stick"

Pastikan untuk memasukkan "Memory Stick PRO Duo" ke dalam adaptor Memory Stick Duo.

Adaptor Memory Stick Duo

Menggunakan camcorder

• Jangan memegang camcorder pada bagian-bagian berikut.

Layar LCD Baterai

• Camcorder tidak tahan debu, tetesan atau air. Lihat "Mengenai penanganan camcorder anda" (hlm. 93).

• Untuk mencegah "Memory Stick PRO Duo" patah atau gambar yang direkam hilang, jangan melakukan hal-hal berikut bila salah satu dari lampu tombol POWER yang berurutan (hlm. 20) atau lampu akses (hlm. 28) sedang menyala:

– mengeluarkan baterai atau Adaptor AC

dari camcorder.

– camcorder terkena kejut atau getaran

mekanis.

• Saat menghubungkan camcorder anda ke peralatan lain dengan kabel, pastikan untuk memasukkan steker penghubung dengan arah yang benar. Bila steker didorong paksa ke dalam terminal akan merusak terminal dan dapat menyebabkan kegagalan fungsi camcorder anda.

• Hubungkan kabel penghubung A/V ke Handycam Station saat menggunakan camcorder anda yang terpasang ke Handycam Station.

• Lepaskan sambungan Adaptor AC dari Handycam Station sambil memegang Handycam Station dan steker DC keduanya.

• Pastikan untuk menggeser tombol POWER ke OFF (CHG) bila anda memasang camcorder ke dalam Handycam Station atau melepaskan camcorder darinya.

Mengenai komponen menu, panel LCD dan lensa

• Komponen menu yang diberi warna abuabu tidak dapat dijalankan dalam kondisi perekaman atau pemutaran yang berlangsung.

• Layar LCD diproduksi dengan menggunakan teknologi presisi yang sangat tinggi, sehingga lebih dari 99,99% dari piksel bersifat operasional untuk penggunaan yang efektif. Namun, mungkin terdapat beberapa bintik hitam kecil dan/atau bintik terang (warna putih,

merah, biru, atau hijau) yang muncul terus-menerus pada layar LCD. Bintikbintik ini merupakan hal yang normal dari proses produksi dan tidak mempengaruhi perekaman dengan cara apapun.

Bintik hitam

Bintik putih, merah, biru atau hijau

• Bila layar LCD atau lensa terkena cahaya matahari langsung untuk jangka waktu yang lama dapat menyebabkan kegagalan fungsi.

• Jangan arahkan ke matahari. Hal tersebut dapat menyebabkan camcorder anda mengalami kegagalan fungsi. Ambillah gambar matahari hanya dalam kondisi cahaya rendah, seperti misalnya senja.

Mengubah pengaturan bahasa

• Tampilan pada layar dalam setiap bahasa lokal digunakan untuk menggambarkan prosedur pengoperasian. Ganti bahasa layar sebelum menggunakan camcorder anda bila perlu (hlm. 21).

Mengenai perekaman

• Sebelum mulai merekam, ujilah fungsi perekaman untuk memastikan gambar dan suara direkam tanpa masalah.

• Penggantian rugi untuk isi perekaman tidak dapat disediakan, meskipun bila perekaman atau pemutaran tidak dapat dilakukan akibat kegagalan fungsi camcorder, media penyimpanan, dll.

• Sistem warna TV berbeda tergantung dari negara/daerah. Untuk melihat perekaman anda pada TV, anda memerlukan TV berbasis sistem PAL.

• Program televisi, film, kaset video, dan materi lainnya mungkin memiliki hak

cipta. Perekaman materi tersebut yang tidak resmi dapat bertentangan dengan undang-undang hak cipta.

• Desain dan spesifikasi media perekaman

dan aksesoris lainnya dapat berubah sewaktu-waktu tanpa pemberitahuan.

Mengenai memutar ulang gambar yang direkam pada peralatan lain

• Untuk melihat gambar HD (high definition) pada "Memory Stick PRO Duo" pada peralatan lain, peralatan itu harus sesuai dengan bentuk AVCHD. Bila tidak, anda tidak dapat melihat gambargambar tersebut.

Menyimpan semua data gambar anda yang sudah direkam

• Untuk mencegah data gambar anda hilang, simpanlah semua gambar rekaman anda pada media eksternal. Dianjurkan agar anda menyimpan data gambar pada disk seperti DVD-R dengan menggunakan komputer anda (hlm. 45). Dan juga, anda dapat menyimpan data gambar anda dengan menggunakan VCR, atau perekam DVD/HDD (hlm. 51).

• Dianjurkan agar anda menyimpan data gambar anda secara berkala, setelah merekam.

Catatan mengenai baterai/Adaptor AC

• Selama lampu sedang menyala, pastikan untuk menghindari hal berikut. Hal-hal ini dapat mengakibatkan kegagalan fungsi.

– Mengeluarkan baterai – Melepaskan Adaptor AC (saat sedang

mengoperasikan camcorder pada sumber listrik eksternal)

– Mengeluarkan "Memory Stick PRO Duo"

• Pastikan untuk mengeluarkan baterai atau Adaptor AC setelah mematikan tombol POWER.

Mengenai lensa Carl Zeiss

Camcorder anda dilengkapi dengan lensa Carl Zeiss, yang dikembangkan secara bersama-sama oleh Carl Zeiss, di Jerman, dan Sony Corporation, dan menghasilkan gambar kualitas superior. Digunakan sistem pengukuran MTF untuk kamera video dan memberikan kualitas yang sama dengan lensa Carl Zeiss. Juga, lensa untuk camcorder anda adalah berlapis-T untuk menekan pantulan yang tidak diinginkan, kemudian menghasilkan warna seperti aslinya. MTF= Modulation Transfer Function. Angka menunjukkan jumlah cahaya dari subjek yang masuk ke dalam lensa.

Mengenai Buku Pegangan ini

• Gambar dari layar LCD yang digunakan dalam Buku Pegangan ini untuk tujuan ilustrasi ditangkap dengan menggunakan kamera foto dijital, dan oleh karena itu dapat tampak berbeda.

Tabel Isi

Bacalah ini sebelum mengoperasikan

camcorder anda ..........................2

Contoh subjek dan solusi ...............7

Menikmati Camcorder Anda

Alur pengoperasian ........................8

" HOME" dan " OPTION"

- Memanfaatkan dua jenis

menu ......................................... 12

Langkah Awal

Langkah 1: Memeriksa komponen

yang tersedia ............................ 15

Langkah 2: Mengisi baterai ..........16

Langkah 3: Menghidupkan power

dan mengatur tanggal dan

waktu ......................................... 20

Mengubah pengaturan bahasa .... 21

Langkah 4: Mengatur camcorder

anda agar sesuai dengan anda 21 Langkah 5: Memasukkan "Memory

Stick PRO Duo" ........................22

Perekaman/Pemutaran

Perekaman dan pemutaran dengan

mudah (Pengoperasian Easy

Handycam) ................................24

Perekaman ................................... 28

Pembesaran .................................. 30

Merekam suara dengan lebih banyak suasana (perekaman

5.1ch surround) ............................ 30

Untuk menggunakan blitz ............. 31

Untuk merekam gambar foto kualitas tinggi selama perekaman film

(Dual Rec) ..................................... 31

Untuk merekam di tempat-tempat

gelap (NightShot) .......................... 32

Untuk mengatur eksposur pada

subjek dengan cahaya latar ......... 32

Merekam dalam mode cermin ...... 32

Merekam aksi cepat dengan gerak

lambat (REK.H.LAMBAT) .............. 33

Pemutaran ....................................34

Memutar ulang dari sebuah gambar

wajah (Indeks Wajah) .................... 37

Menggunakan pembesaran PB .... 37

Mencari gambar yang diinginkan berdasarkan tanggal (Indeks

Tanggal) ........................................ 37

Memutar ulang serangkaian gambar

foto (Presentasi gambar) .............. 38

Memutar gambar di sebuah TV ....39

Menyimpan gambar ......................45

Editing

Kategori (LAINNYA) .................46

Menghapus gambar ......................46

Membagi sebuah film ....................48

Membuat Daftar Pemutaran .........49

Dubbing ke peralatan VCR atau

perekam DVD/HDD ...................51

Mencetak gambar yang direkam

(Printer yang sesuai dengan

PictBridge) .................................52

Mendayagunakan Media Perekaman

Kategori (ATUR MEMORY

STICK) ......................................54

Memformat "Memory Stick PRO

Duo" ..........................................54

Memeriksa informasi "Memory Stick

PRO Duo" .................................55

Memperbaiki file database

gambar ......................................56

Mengubah Camcorder Anda

Informasi Tambahan

Apa yang dapat anda lakukan dengan

kategori (PENGATURAN) dari

HOME MENU ...................... 57

Menggunakan HOME MENU ........ 57

Daftar komponen kategori

(PENGATURAN) ...................... 58

P.FILM KAMERA ......................... 59

(Komponen untuk merekam film)

P.FOTO KAMERA ........................ 63

(Komponen untuk merekam gambar foto)

P.LIHAT GAMBAR ....................... 65

(Komponen untuk mengubah tampilan)

P.SUARA/TAMP. ......................... 66

(Komponen untuk mengatur suara dan layar)

P.OUTPUT ................................... 67

(Komponen saat menghubungkan peralatan lain)

P.JAM/ BHS ............................. 68

(Komponen untuk menset jam dan bahasa)

P.UMUM ....................................... 69

(Komponen setup lainnya)

Mengaktifkan fungsi dengan

menggunakan OPTION

MENU ....................................... 70

Menggunakan OPTION MENU ..... 70

Merekam komponen pada

OPTION MENU .............................. 71

Melihat komponen pada OPTION

MENU ............................................ 71

Fungsi yang diset dalam OPTION

MENU ....................................... 72

Menggunakan camcorder anda di

luar negeri .................................87

File/struktur folder pada "Memory

Stick PRO Duo" ........................ 89

Pemeliharaan dan Tindakan

Pencegahan .............................. 90

Mengenai bentuk AVCHD ............. 90

Mengenai "Memory Stick" .............. 90

Mengenai baterai

"InfoLITHIUM" ................................92

Mengenai x.v.Color ....................... 93

Mengenai penanganan

camcorder anda ............................ 93

Referensi Cepat

Mengenali bagian-bagian dan

kontrol ....................................... 98

Indikator yang ditampilkan selama

perekaman/pemutaran ............ 103

Daftar kata .................................. 105

Indeks .........................................106

Penyelesaian Masalah

Penyelesaian Masalah ................. 77

Indikator dan pesan peringatan .... 84

Contoh subjek dan solusi

Memeriksa ayunan golf anda

Mendapat gambar yang bagus dari lereng salju atau pantai

B REK.H.LAMBAT .........................33 B Backlight ................................... 32

B PANTAI ..................................... 74

B SALJU .......................................74

Menangkap gambar foto selama perekaman film

B Dual Rec ....................................31 B CAHAYA SOROT........................ 74

Bunga dalam posisi close-up

Seorang anak di atas panggung di bawah cahaya sorot

Kembang api dengan segala kemegahannya

B POTRET .....................................74

B FOKUS .......................................72

B TELE MAKRO.............................72

Memfokuskan pada anjing di sisi kiri layar

B KEMBANG API ..........................73

B FOKUS....................................... 72

Seorang anak yang sedang tidur di bawah cahaya redup

B FOKUS .......................................72

B FOKUS TITIK .............................72

B NightShot .................................. 32

B COLOR SLOW SHTR .................75

Menikmati Camcorder Anda

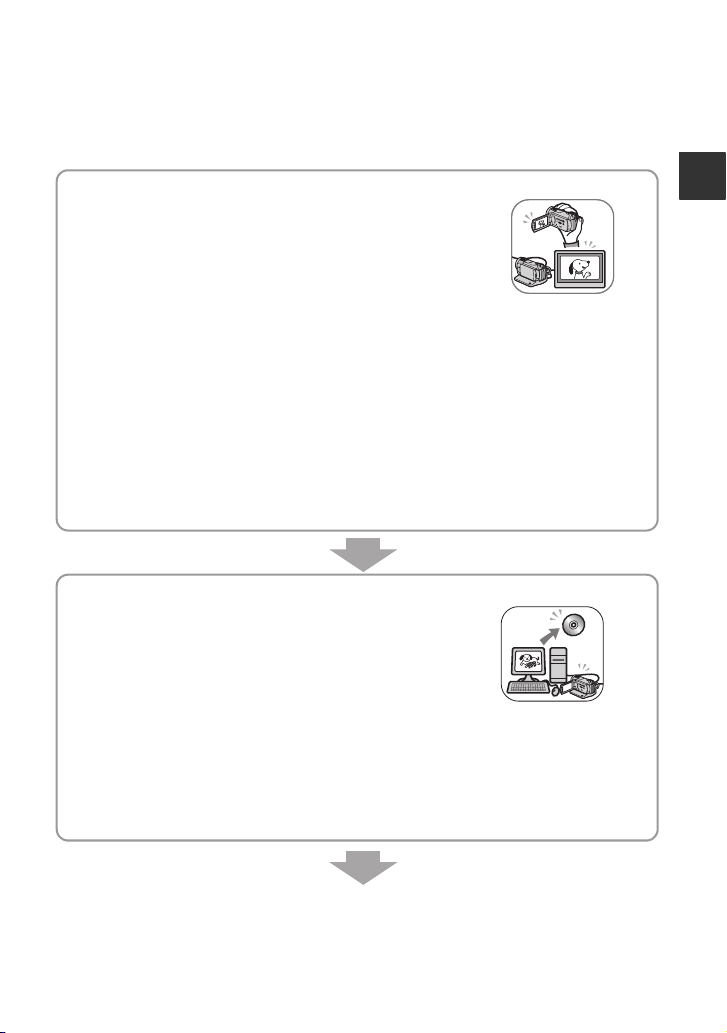

Alur pengoperasian

B Mempersiapkan (hlm. 15).

• Mengenai "Memory Stick PRO Duo" yang dapat anda gunakan dengan camcorder anda, lihat halaman 11.

B Merekam dengan menggunakan camcorder anda

(hlm. 28).

• Anda dapat merekam film dan gambar foto pada "Memory Stick PRO Duo".

• Anda dapat memilih kualitas gambar: Kualitas gambar HD (high definition) atau kualitas gambar SD (standard definition) (hlm. 59).

Kualitas gambar HD (high definition) Kualitas gambar SD (standard

definition)

Bentuk AVCHD

Resolusi gambar: kira-kira 3,75 kali dari kualitas gambar SD (standard definition)

b Catatan

• Camcorder anda kompatibel dengan standar "1440 × 1080/50i" dari bentuk AVCHD (hlm. 90). "AVCHD Bentuk 1080i" disingkat sebagai "AVCHD" dalam buku petunjuk ini, kecuali bila harus dijelaskan lebih detil.

Bentuk MPEG2

Merekam dengan kualitas gambar SD (standard definition).

B Memutar ulang gambar (hlm. 34).

x Melihat pada TV high definition (hlm. 39)

Anda dapat menikmati film dengan kualitas gambar HD (high definition), dengan kualitas gambar yang sama dengan saat direkam.

x Melihat pada TV non-high-definition (hlm. 39)

Anda dapat menikmati film yang direkam dengan kualitas gambar HD (high definition), namun akan dikonversi ke kualitas gambar SD (standard definition).

b Catatan

• Beberapa peralatan bentuk AVCHD mungkin tidak dapat memutar "Memory Stick PRO Duo".

z Tips

• Anda dapat mengkonsultasikan [PTUNJUK SAMB.TV] (hlm. 39) yang ditampilkan di layar mengenai menghubungkan TV anda dan camcorder.

B Menyimpan gambar yang direkam (hlm. 45).

x Menyimpan gambar pada disk dengan menggunakan

komputer

x Meng-import gambar ke komputer

x Melakukan dubbing gambar pada VCR atau perekam

DVD/HDD (hlm. 51)

z Tips

• Anda dapat melihat film dengan kualitas gambar HD (high definition) pada komputer, dengan menggunakan "Picture Motion Browser" yang tersedia.

• Lihat "Picture Motion Browser Guide" pada CD-ROM yang tersedia mengenai mengolah gambar di komputer.

Menikmati Camcorder Anda

B Menghapus gambar.

Bila "Memory Stick PRO Duo" penuh, anda tidak dapat merekam gambar baru. Hapus data gambar yang sudah disimpan pada komputer atau disk dari "Memory Stick PRO Duo". Bila anda menghapus gambar yang sudah disimpan di suatu tempat, anda dapat merekam gambar baru pada ruang "Memory Stick PRO Duo" yang baru dikosongkan.

x Menghapus gambar yang dipilih (hlm. 46)

x Menghapus semua gambar ([ FORMAT], hlm. 54)

Waktu perekaman film yang diharapkan

Waktu perekaman tergantung pada kapasitas "Memory Stick PRO Duo" dan mode perekaman (hlm. 59).

Perkiraan waktu perekaman dalam menit (Waktu perekaman minimum dalam menit)

Kapasitas "Memory

512MB 1GB 2GB 4GB 8GB

Stick PRO Duo"

Kualitas gambar HD (high definition)

AVC HD 15M (XP) (kualitas tertinggi)

AVC HD 9M (HQ) (kualitas tinggi)

AVC HD 7M (SP) (kualitas standar)

AVC HD 5M (LP) (long play)

3* (3) 7 (7) 15 (15) 30 (30) 60 (60)

6 (4) 10 (10) 25 (20) 55 (40) 115 (80)

8 (6) 15 (10) 35 (25) 65 (45) 140 (100)

10 (8) 20 (15) 45 (35) 85 (70) 175 (145)

Kualitas gambar SD (standard definition)

SD 9M (HQ) (kualitas tinggi)

SD 6M (SP) (kualitas standar)

SD 3M (LP) (long play)

* Karena waktu perekaman kurang dari 5 menit, muncul (hlm. 84).

z Tips

• Angka-angka seperti 15M dan 9M dalam tabel menunjukkan tingkat bit rata-rata. M merupakan singkatan dari Mbps.

6 (5) 10 (10) 25 (25) 55 (50) 115 (100)

10 (5) 20 (10) 40 (25) 80 (50) 170 (100)

15 (10) 40 (25) 80 (55) 160 (105) 325 (215)

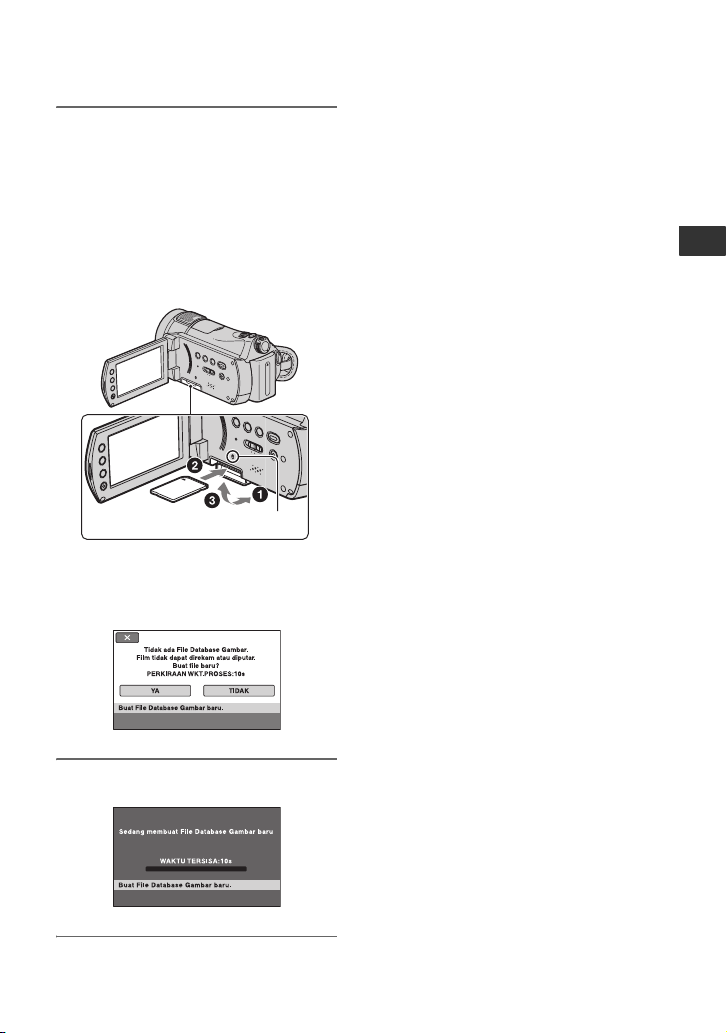

"Memory Stick" yang dapat anda gunakan dengan camcorder anda

• Untuk merekam film, anda dianjurkan menggunakan "Memory Stick PRO Duo" berukuran 512 MB atau lebih besar yang bertanda:

– ("Memory Stick PRO Duo") – ("Memory Stick PRO-HG Duo")

• Sebuah "Memory Stick PRO Duo" hingga 8 GB telah dipastikan dapat beroperasi dengan benar dengan camcorder ini.

• Lihat URL berikut mengenai "Memory Stick" yang dapat anda gunakan pada camcorder anda. http://www.sony.net/memorystick/supporte/

• Untuk jumlah gambar foto yang dapat direkam, lihat halaman 63.

• Anda dapat merekam film sebanyak maksimum 3.999 adegan dengan kualitas gambar HD (high definition) dan 9.999 adegan dengan kualitas gambar SD (standard definition).

Camcorder anda menggunakan bentuk VBR (Variable Bit Rate) untuk mengatur kualitas gambar secara otomatis untuk menyesuaikan dengan adegan rekaman. Teknologi ini menyebabkan fluktuasi dalam waktu rekaman "Memory Stick PRO Duo". Film-film yang berisi gambar yang bergerak cepat dan kompleks direkam pada tingkat bit lebih tinggi, dan hal ini akan mengurangi waktu rekaman secara keseluruhan.

Menikmati Camcorder Anda

Menikmati

camcorder an

" HOME" dan " OPTION"

- Memanfaatkan dua jenis menu

" HOME MENU" - awal untuk semua pengoperasian dengan camcorder anda

(HELP)

Menampilkan penjelasan mengenai komponen (hlm. 13)

Kategori

B Kategori dan komponen HOME MENU

Kategori (SEDANG SOROT)

Komponen Halaman

FILM* 29

FOTO* 29

REK.H.LAMBAT 33

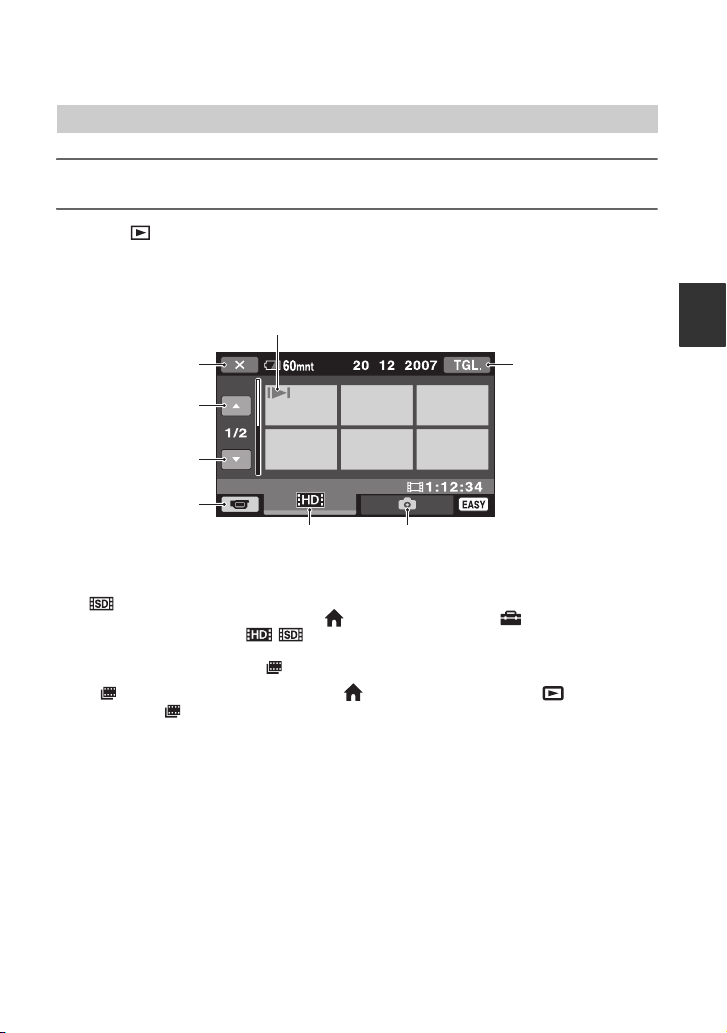

Kategori (LIHAT GAMBAR)

Komponen Halaman

VISUAL INDEX* 34

INDEX* 35

INDEX* 37

DAFTAR 49

Kategori (LAINNYA)

Komponen Halaman

HAPUS* 46

EDIT 48

EDIT DAFTAR 49

CETAK 52

KOMPUTER 46

PTUNJUK SAMB.TV* 39

Kategori (ATUR MEMORY STICK)

Komponen Halaman

FORMAT* 54

INFO 55

PERBAIKI F.DB.GB. 56

Kategori (PENGATURAN)*

Untuk mengubah camcorder anda (hlm. 57).

* Anda juga dapat menset komponen ini selama

pengoperasian Easy Handycam (hlm. 24). Untuk komponen yang tersedia dalam kategori

(PENGATURAN), lihat halaman 58.

Menggunakan HOME MENU

1 Sambil menekan tombol hijau di

bagian tengah, geser tombol POWER searah panah untuk menghidupkan power.

2 Tekan (HOME) A (atau B).

(HOME) B

Sentuh komponen yang diinginkan.

Contoh: [EDIT]

5 Ikuti petunjuk pada layar untuk

pengoperasian lebih jauh.

Untuk menyembunyikan layar HOME MENU

Sentuh .

B Bila anda ingin mengetahui

mengenai fungsi dari setiap komponen pada HOME MENU - HELP

1 Tekan (HOME).

HOME MENU muncul.

Menikmati camcorder anda

(HOME) A

3 Sentuh kategori yang diinginkan.

Contoh: Kategori (LAINNYA)

2 Sentuh (HELP).

Bagian bawah dari tombol (HELP) berubah menjadi oranye.

3 Sentuh komponen yang ingin

anda pelajari lebih lanjut.

Bila anda menyentuh suatu komponen, penjelasannya muncul di layar.

Untuk menjalankan pilihan, sentuh [YA], bila tidak, sentuh [TIDAK].

Untuk me-nonaktifkan HELP

Sentuh (HELP) sekali lagi dalam langkah 2.

Menggunakan OPTION MENU

Cukup dengan menyentuh layar selama syuting atau pemutaran akan menampilkan fungsi-fungsi yang dapat dijalankan pada saat itu. Akan mudah bagi anda untuk membuat berbagai pengaturan. Lihat halaman 70 untuk lebih detil.

(OPTION)

Langkah Awal

Langkah 1: Memeriksa komponen yang tersedia

Pastikan bahwa komponen-komponen berikut tersedia bersama-sama camcorder anda. Angka dalam tanda kurung menunjukkan jumlah komponen yang tersedia.

Adaptor AC (1) (hlm. 16)

Kabel listrik (1) (hlm. 16)

Handycam Station (1) (hlm. 16, 101)

Kabel video komponen (1) (hlm. 41)

Kabel penghubung A/V (1) (hlm. 41, 51)

Remote Commander Nirkabel (1) (hlm. 102)

Sebuah baterai lithium tipe kancing sudah terpasang.

Baterai yang dapat diisi ulang (1) (hlm. 16,

92) NP-FH60

Adaptor 21-pin (hlm. 44)

Hanya untuk model dengan tanda tercetak pada permukaan bawah saja.

CD-ROM "Handycam Application Software" (1)

– Picture Motion Browser (Perangkat lunak) – Picture Motion Browser Guide – Buku Pegangan Handycam (Buku Pegangan

ini)

"Petunjuk Pengoperasian" (1)

HDR-CX6EK/CX7EK

"Memory Stick PRO Duo" 4 GB (1) (hlm. 22)

Langkah Awal

Kabel USB (1) (hlm. 52)

Langkah 2: Mengisi baterai

Baterai

Anda dapat mengisi baterai "InfoLITHIUM" (seri H) (hlm. 92) setelah memasangnya pada camcorder anda.

b Catatan

• Anda tidak dapat memasang baterai "Info

LITHIUM" manapun selain seri H pada camcorder anda.

1 Hubungkan Adaptor AC ke jack

DC IN pada Handycam Station.

Pastikan bahwa tanda v pada steker DC menghadap ke atas.

2 Hubungkan ujung kabel iistrik

dengan Adaptor AC dan stop kontak dinding.

3 Geser tombol POWER searah

panah ke OFF (CHG) (pengaturan awal yang ditetapkan).

Jack DC IN

Adaptor AC

Tombol POWER

Steker DC

Ke stop kontak dinding

Lampu /CHG (pengisian)

Ujung kabel listrik

4 Pasang baterai dengan

menggesernya searah panah hingga berbunyi klik.

5 Tempatkan camcorder pada

Handycam Station seperti ditunjukkan di atas, dan masukkanlah ke dalam Handycam Station dengan kencang, hingga ke bawah seluruhnya.

Lampu /CHG (pengisian) menyala dan pengisian dimulai. Bila lampu / CHG (pengisian) padam, baterai sudah terisi.

b Catatan

• Saat memasukkan camcorder ke dalam Handycam Station, tutuplah penutup jack DC IN.

Untuk mengeluarkan camcorder anda dari Handycam Station

Matikan power, kemudian keluarkan camcorder dari Handycam Station dengan memegang camcorder anda dan Handycam Station keduanya.

Untuk mengeluarkan baterai

Geser tombol POWER ke OFF (CHG). Geser tuas BATT (pelepas baterai) dan keluarkan baterai.

Tuas BATT (pelepas baterai)

b Catatan

• Bila anda mengeluarkan baterai atau melepaskan sambungan Adaptor AC, pastikan bahwa lampu (Film)/Lampu (Foto) (hlm. 20) dimatikan.

Langkah Awal

Untuk mengisi baterai dengan hanya menggunakan Adaptor AC

Matikan power, kemudian hubungkan Adaptor AC ke jack DC IN pada camcorder anda.

Tombol POWER

Steker DC

Jack DC IN

Buka penutup jack

b Catatan

• Lepaskan sambungan Adaptor AC dari jack DC IN dengan memegang camcorder dan steker DC keduanya.

Dengan tanda v di sebelah kiri

Saat menyimpan baterai

Kosongkan isi baterai sebelum disimpan untuk jangka waktu yang lama (lihat halaman 93 untuk lebih detil mengenai penyimpanan).

Untuk menggunakan sumber listrik dari stop kontak dinding

Buatlah sambungan yang sama seperti saat anda mengisi baterai. Baterai tidak akan kehilangan tenaganya dalam kasus ini.

Untuk memeriksa tenaga baterai yang tersisa (Battery Info)

Set tombol POWER ke OFF (CHG), kemudian tekan DISP/BATT INFO.

Setelah sesaat, perkiraan waktu rekaman dalam bentuk yang dipilih dan informasi baterai muncul selama kira-kira 7 detik. Anda dapat melihat informasi baterai selama hingga 20 detik dengan menekan DISP/BATT INFO kembali selama informasi ditampilkan.

Baterai yang tersisa (perkiraan)

Kapasitas perekaman (perkiraan)

Waktu pengisian (pengisian penuh)

Perkiraan waktu yang dibutuhkan (dalam menit) untuk mengisi baterai kosong hingga penuh.

Baterai

pengisian

NP-FH50 135

NP-FH60 (tersedia) 135

NP-FH70 170

NP-FH100 390

Waktu perekaman

Perkiraan waktu yang tersedia (dalam menit) bila anda menggunakan baterai yang terisi penuh. "HD" merupakan singkatan untuk kualitas gambar definisi tinggi, dan "SD" merupakan singkatan untuk kualitas gambar standar.

Baterai

Waktu perekaman terusmenerus

Waktu perekaman umum*

Kualitas gambar HD SD HD SD

NP-FH50 70803540

75 85 35 40

NP-FH60 (tersedia)

95 110 45 55

100 115 50 55

Waktu

Baterai

Waktu perekaman terusmenerus

Waktu perekaman umum*

Kualitas gambar HD SD HD SD

NP-FH70 155 180 75 90

160 185 80 90

NP-FH100 360 405 180 200

370 415 185 205

* Waktu perekaman umum menunjukkan waktu

di mana anda memulai/menghentikan perekaman, menyalakan/mematikan power dan melakukan pembesaran secara berulang-ulang.

b Catatan

• Seluruh waktu diukur dengan kondisi berikut. – Mode perekaman: SP – [ INDEX]: [OFF] – Cahaya latar LCD: [ON] (atas), [OFF]

(bawah)

Waktu pemutaran

Baterai

Kualitas gambar HD SD

NP-FH50 120 140

NP-FH60 (tersedia) 160 190

NP-FH70 255 300

NP-FH100 580 680

* Bila cahaya latar LCD menyala.

Mengenai baterai

• Sebelum mengganti baterai, geserlah tombol POWER ke OFF (CHG) dan matikan lampu (Film)/lampu (Foto) (hlm. 20).

Panel LCD terbuka*

• Lampu /CHG (pengisian) berkedip-kedip selama pengisian, atau Battery Info (hlm. 17) tidak akan ditampilkan dengan benar pada kondisi berikut:

– Baterai tidak terpasang dengan benar. – Baterai rusak. – Baterai usang (Hanya untuk Battery Info).

• Power tidak diambil dari baterai selama Adaptor AC terhubung ke jack DC IN pada camcorder atau Handycam Station, walaupun ujung kabel listrik tidak terhubung ke stop kontak dinding.

• Saat memasang lampu video tambahan, dianjurkan agar anda menggunakan baterai NPFH70 atau NP-FH100.

• Kami tidak menganjurkan menggunakan NPFH30, yang hanya dapat melakukan perekaman singkat dan waktu pemutaran singkat, dengan camcorder anda.

Mengenai waktu pengisian/perekaman/ pemutaran

• Waktu yang diukur saat menggunakan camcorder pada suhu 25 °C (dianjurkan 10 °C hingga 30 °C).

• Waktu perekaman dan pemutaran dapat lebih singkat bila camcorder digunakan di tempat bersuhu rendah.

• Waktu perekaman dan pemutaran dapat lebih singkat tergantung pada kondisi penggunaan camcorder.

Mengenai Adaptor AC

• Gunakan stop kontak dinding terdekat ketika menggunakan Adaptor AC. Segera lepaskan sambungan Adaptor AC dari stop kontak dinding apabila muncul kegagalan fungsi saat menggunakan camcorder.

• Jangan menggunakan Adaptor AC pada ruang sempit, seperti antara dinding dan perabot rumah.

• Jangan menghubungkan steker DC pada Adaptor AC atau ujung baterai dengan benda logam sehingga terjadi korslet. Hal ini dapat menyebabkan kegagalan fungsi.

• Walaupun camcorder dimatikan, sumber listrik AC tetap mengalir bila Adaptor AC masih terhubung ke stop kontak dinding.

Langkah Awal

Langkah 3: Menghidupkan power dan mengatur tanggal dan waktu

Aturlah tanggal dan waktu saat menggunakan camcorder ini untuk pertama kalinya. Bila anda tidak mengatur tanggal dan waktu, layar [SET JAM] muncul setiap kali anda menghidupkan camcorder anda atau mengubah posisi tombol POWER.

Tutup lensa

Sentuh tombol pada layar LCD.

Tombol POWER

3 Set [WKT.MUSIMPNS], kemudian

sentuh [BERIKUT].

4 Set [T] (tahun) dengan v/V.

5 Pilih [B] dengan b/B, kemudian

set bulan dengan v/V.

6 Set [TG] (tanggal), jam dan menit

dengan cara yang sama, kemudian sentuh [BERIKUT].

1 Sambil menekan tombol hijau,

geser tombol POWER berulangulang searah panah hingga lampu yang berurutan menyala.

(Film): Untuk merekam film

(Foto): Untuk merekam gambar

foto

Layar [SET JAM] muncul.

2 Pilih area geografis yang

diinginkan dengan v/V, kemudian sentuh [BERIKUT].

7 Pastikan bahwa jam sudah diset

dengan benar, kemudian sentuh

Jam dimulai.

Anda dapat menset tahun apapun hingga tahun 2037.

Untuk mematikan camcorder

Geser tombol POWER ke OFF (CHG).

Untuk me-reset tanggal dan waktu

Sentuh (HOME) t (PENGATURAN) t [P.JAM/ BHS] t [SET JAM], dan set tanggal dan waktu.

b Catatan

• Bila anda tidak menggunakan camcorder anda

kira-kira 3 bulan

selama ada di dalam camcorder menjadi kosong dan pengaturan tanggal dan waktu dihapus dari memori. Dalam kasus tersebut, isi baterai tersebut dan atur tanggal dan waktu kembali (hlm. 95).

, baterai isi ulang yang

• Memerlukan beberapa detik agar camcorder anda siap untuk menyorot setelah power dihidupkan. Anda tidak dapat mengoperasikan camcorder anda selama waktu ini.

• Tutup lensa terbuka secara otomatis saat power dihidupkan. Dan akan menutup bila layar pemutaran dipilih, atau power dimatikan.

• Dalam pengaturan pada saat pembelian, power akan mati secara otomatis bila anda membiarkan camcorder anda tanpa melakukan operasi apapun selama kira-kira 5 menit, untuk menyimpan power baterai ([MATI AUTO], hlm. 69).

z Tips

• Tanggal dan waktu tidak muncul selama perekaman, tetapi direkam secara otomatis pada "Memory Stick PRO Duo", dan dapat ditampilkan selama pemutaran ([KODE DATA], hlm. 65).

• Lihat ke halaman halaman 88 untuk informasi berkaitan dengan "Perbedaan waktu dunia".

• Bila tombol-tombol pada panel sentuh tidak berfungsi dengan benar, atur panel sentuh (KALIBRASI) (hlm. 94).

Mengubah pengaturan bahasa

Anda dapat mengubah tampilan pada layar untuk menunjukkan pesan dalam bahasa yang dispesifikasikan. Untuk memilih bahasa layar, sentuh

(PENGATURAN)

[P. BAHASA]

(HOME) t

t [P.JAM/ BHS] t

(hlm. 68).

Langkah 4: Mengatur camcorder anda agar sesuai dengan anda

Mengatur panel LCD

Bukalah panel LCD 90 derajat ke arah camcorder (1), kemudian putarlah ke sudut terbaik untuk merekam atau memutar (2).

290 derajat (maks.)

2180 derajat (maks.)

Untuk mematikan cahaya latar LCD agar baterai tahan lebih lama

Tekan dan tahan DISP/BATT INFO selama beberapa detik hingga muncul. Pengaturan ini praktis saat anda menggunakan camcorder anda dalam kondisi terang atau saat anda ingin menghemat tenaga baterai. Gambar yang terekam tidak akan terpengaruh oleh pengaturan ini. Untuk menghidupkan cahaya latar LCD, tekan dan tahan DISP/ BATT INFO selama beberapa detik hingga

menghilang.

b Catatan

• Jangan menekan tombol di samping layar LCD secara tidak sengaja saat anda membuka atau mengatur panel LCD.

z Tips

• Bila anda membuka panel LCD 90 derajat ke arah camcorder, kemudian putarlah 180 derajat ke arah lensa, anda dapat menutup panel LCD dengan layar LCD menghadap keluar. Hal ini akan memudahkan selama operasi pemutaran.

DISP/BATT INFO

190 derajat ke arah camcorder

Langkah Awal

• Sentuh (HOME) t (PENGATURAN) t [P.SUARA/TAMP.] t [TERANG LCD]

(hlm. 66), dan atur kecerahan layar LCD.

• Informasi akan ditampilkan atau disembunyikan (tampilan y tidak ada tampilan) setiap kali anda menekan DISP/BATT INFO.

Mengencangkan tali pegangan

Kencangkan tali pegangan dan peganglah camcorder anda dengan benar.

Langkah 5: Memasukkan "Memory Stick PRO Duo"

Lihat halaman 11 mengenai "Memory Stick" yang dapat anda gunakan dengan camcorder anda.

z Tips

• Lihat halaman berikut mengenai waktu perekaman film dan jumlah gambar foto yang dapat direkam.

– Film (hlm. 10) – Gambar foto (hlm. 63)

1 Buka panel LCD.

2 Geser tombol POWER berulang-

ulang hingga lampu (Film) menyala.

Bila power dihidupkan, geserlah tombol POWER sambil menekan tombol hijau.

3 Masukkan "Memory Stick PRO

Duo".

1 Buka tutup Memory Stick Duo searah

panah.

2 Masukkan "Memory Stick PRO Duo"

ke dalam celah (slot) Memory Stick Duo pada arah yang benar hingga berbunyi klik.

3 Tutuplah penutup Memory Stick Duo.

Lampu akses

Bila anda memasukkan "Memory Stick PRO Duo" yang baru, layar [Buat File Database Gambar baru.] muncul.

Untuk mengeluarkan "Memory Stick PRO Duo"

Buka panel LCD dan penutup Memory Stick Duo, tekan pelan "Memory Stick PRO Duo" ke dalam satu kali.

b Catatan

• Bila lampu akses menyala atau berkedip, camcorder anda sedang membaca/menulis data. Untuk mencegah data gambar rusak, jangan:

– mengeluarkan "Memory Stick PRO Duo" – mengeluarkan baterai atau Adaptor AC – menggoyangkan atau memukul camcorder

anda

• Jangan membuka penutup Memory Stick Duo selama perekaman.

• Bila anda memasukkan "Memory Stick PRO Duo" ke dalam celah dengan arah yang salah, "Memory Stick PRO Duo", celah Memory Stick Duo, atau data gambar dapat menjadi rusak.

• Bila [Gagal membuat File Database Gambar baru. Kemungkinan tidak ada ruang yang cukup.] ditampilkan pada langkah 4, formatlah "Memory Stick PRO Duo". Ingatlah bahwa proses format akan menghapus semua data yang direkam pada "Memory Stick PRO Duo".

• Saat memasukkan atau mengeluarkan "Memory Stick PRO Duo", berhati-hatilah agar "Memory Stick PRO Duo" tidak keluar tiba-tiba dan terjatuh.

z Tips

• Anda dapat menyorot gambar foto tanpa membuat sebuah file manajemen.

Langkah Awal

4 Sentuh [YA].

Perekaman/Pemutaran

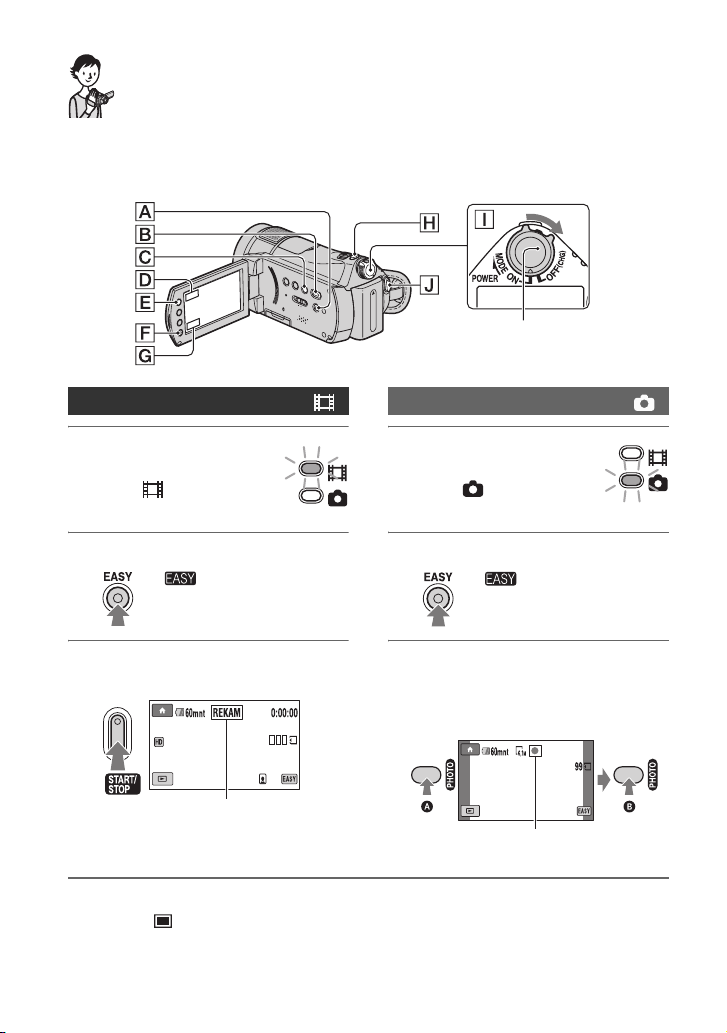

Perekaman dan pemutaran dengan mudah (Pengoperasian Easy Handycam)

Pengoperasian Easy Handycam membuat hampir semua pengaturan menjadi otomatis sehingga anda dapat menjalankan operasi perekaman atau pemutaran ulang tanpa pengaturan yang mendetil. Hal ini juga membuat ukuran huruf layar lebih besar agar dapat melihat lebih mudah.

Bila tombol POWER diset ke OFF (CHG), geserlah sambil menekan tombol hijau.

Merekam film

1 Geser tombol POWER

I searah panah hingga lampu (Film) menyala.

2 Tekan EASY A.

muncul di

layar LCD.

3 Tekan START/STOP H (atau E)

untuk mulai merekam.*

[STBY] b [REKAM]

Untuk menghentikan perekaman, tekan START/STOP lagi.

* Mode perekaman ditetapkan ke SP (hlm. 59). ** Pengaturan [ KUALITAS] ditetapkan menjadi [HALUS] (hlm. 63).

Merekam gambar foto

1 Geser tombol POWER

I searah panah hingga lampu (Foto) menyala.

2 Tekan EASY A.

Tekan PHOTO F pelan untuk menyetel fokus bunyi), kemudian tekanlah penuh

(shutter berbunyi klik).**

muncul di

layar LCD.

(ada nada

Berkedip b Menyala

Memutar ulang film/gambar foto yang sudah direkam

1 Geser tombol POWER I untuk menghidupkan camcorder anda.

2 Tekan (LIHAT GAMBAR) B (atau G).

Layar VISUAL INDEX muncul pada layar LCD (Diperlukan beberapa waktu untuk menampilkan thumbnail).

Muncul dengan gambar pada tiap tab yang terakhir diputar ulang/ direkam (B untuk gambar foto).

Kembali ke layar

perekaman

6 gambar sebelum

6 gambar berikut

Kembali ke layar

perekaman

Menampilkan film dengan kualitas gambar HD (high definition).*

* muncul untuk film dengan kualitas gambar SD (standard definition). Untuk memutar film

dengan kualitas gambar yang lain, sentuh (HOME) E (atau D) t (PENGATURAN) t [P.LIHAT GAMBAR] t [ / SET INDEX].

Menampilkan gambar foto

Memutar ulang gambar dari INDEX

Tekan (Indeks Rol Film) C, atau sentuh (HOME) E (atau D) t (LIHAT GAMBAR) t [ INDEX].

Mencari gambar berdasarkan tanggal (hlm. 37)

Perekaman/Pemutaran

3 Memulai pemutaran.

Film:

Sentuh tab atau , dan kemudian sentuhlah film yang diinginkan.

Play atau Pause berganti-ganti bila anda sentuh

Kembali (ke layar

VISUAL INDEX)

Awal film/film

sebelumnya

Berhenti (pergi ke

layar VISUAL

INDEX)

* Pengaturan [KODE DATA] ditetapkan menjadi [TGL/WAKTU] (hlm. 65).

z Tips

• Bila pemutaran dari film yang dipilih mencapai film terakhir, layar kembali ke layar VISUAL INDEX.

• Anda dapat memperlambat kecepatan pemutaran dengan menyentuh selama penundaan.

• Anda dapat mengatur volume dengan menyentuh (HOME) E (atau D) t (PENGATURAN)

t [SETELAN SUARA] t [VOLUME], kemudian sentuh / .

Film berikut

Tanggal/waktu perekaman *

Mundur/Maju

Gambar foto:

Sentuh tab , dan kemudian sentuhlah gambar foto yang diinginkan.

Kembali (ke layar

VISUAL INDEX)

Pergi ke layar

VISUAL INDEX

* Pengaturan [KODE DATA] ditetapkan menjadi [TGL/WAKTU] (hlm. 65).

Presentasi gambar

Tanggal/waktu perekaman *

Sebelum/Berikut

Untuk membatalkan pengoperasian Easy Handycam

Tekan EASY A kembali. menghilang dari layar LCD.

Pengaturan menu selama pengoperasian Easy Handycam

Tekan (HOME) C (atau B) ntuk menampilkan komponen menu yang tersedia untuk perubahan setup (hlm. 12,

57).

b Catatan

• Sebagian besar komponen menu secara otomatis kembali ke pengaturan awal yang ditetapkan. Pengaturan beberapa komponen menu ditetapkan. Untuk detilnya, lihat halaman 77.

• Anda tidak dapat menggunakan menu (OPTION).

• Batalkan pengoperasian Easy Handycam bila anda ingin menambahkan efek ke gambar atau mengubah pengaturan.

Tombol yang tidak dapat dijalankan selama pengoperasian Easy Handycam

Anda tidak dapat menggunakan beberapa tombol/fungsi selama pengoperasian Easy Handycam karena diset secara otomatis (hlm. 77). Bila anda menset operasi yang tidak dapat dijalankan, [Tidak sah selama operasi Easy Handycam.] akan muncul.

Perekaman/Pemutaran

Perekaman

(HOME) A

START/STOP B

Tombol POWER C

Bila tombol POWER diset ke OFF (CHG), geserlah sambil menekan tombol hijau.

Tutup lensa

Terbuka secara otomatis bila tombol power dinyalakan.

(HOME) D

"Memory Stick" yang dapat anda gunakan dengan camcorder anda

• Untuk merekam film, anda dianjurkan

menggunakan "Memory Stick PRO Duo" berukuran 512 MB atau lebih besar yang bertanda:

– ("Memory Stick

PRO Duo")

– ("Memory Stick

PRO-HG Duo")

• Sebuah "Memory Stick PRO Duo" hingga

8 GB telah dipastikan dapat beroperasi dengan benar dengan camcorder ini.

• Lihat URL berikut mengenai "Memory

Stick" yang dapat anda gunakan pada camcorder anda. http://www.sony.net/memorystick/ supporte/

PHOTO E

Lampu akses

Lampu (Film) Lampu (Foto)

Lampu /CHG (pengisian)

b Catatan

• Bila sebuah file film lebih dari 2 GB, file film berikutnya dibuat secara otomatis.

z Tips

• Anda dapat memeriksa ruang kosong dari "Memory Stick PRO Duo" dengan menyentuh

(HOME) A (atau D) t (ATUR

MEMORY STICK) t [INFO ] (hlm. 55).

START/ STOP F

Merekam film

Untuk waktu yang dapat direkam, lihat halaman 10.

Merekam gambar foto

Untuk jumlah gambar foto yang dapat direkam, lihat halaman 63.

1 Geser tombol POWER C searah

panah untuk menghidupkan lampu (Film).

2 Tekan START/STOP B (atau F).

[STBY] t [REKAM]

Untuk menghentikan perekaman, tekan START/STOP B (atau F) lagi.

z Tips

• Film direkam dalam kualitas gambar HD (high definition) dalam pengaturan awal yang ditetapkan (hlm. 59).

• muncul bila [ SET INDEX] diset ke [ON] (pengaturan awal yang ditetapkan) selama perekaman film ((hlm. 62).

• Anda dapat mengganti mode syuting dengan menyentuh (HOME) A (atau D) t

(SEDANG SOROT) t [FILM] atau

[FOTO].

• Lihat halaman 31 untuk merekam gambar foto kualitas tinggi selama perekaman film.

• Anda dapat mengkopi adegan dari film yang direkam sebagai gambar foto pada "Memory Stick PRO Duo" dengan menggunakan "Picture Motion Browser" yang tersedia. Bacalah "Pedoman Picture Motion Browser" pada CDROM yang tersedia.

1 Geser tombol POWER C hingga

lampu (Foto) menyala.

2 Tekan PHOTO E pelan untuk

mengatur fokus A (ada nada bunyi), kemudian tekanlah secara penuh B (shutter berbunyi klik).

Berkedip bMenyala

muncul di sebelah . Bila

menghilang, gambar sudah direkam.

Perekaman/Pemutaran

Pembesaran

Anda dapat memperbesar gambar hingga 10 kali ukuran aslinya dengan tuas pembesaran atau tombol pembesaran di samping layar LCD.

Jangkauan pandangan yang lebih lebar:

(Sudut lebar)

Pandangan dekat: (Telefoto)

Gerakkan tuas pembesaran dengan pelan untuk pembesaran secara perlahan. Gerakkan lebih jauh untuk pembesaran lebih cepat.

b Catatan

• Pastikan untuk meletakkan jari anda di tuas

pembesaran. Bila anda melepaskan jari anda dari tuas pembesaran, suara pengoperasian tuas pembesaran juga akan terekam.

• Anda tidak dapat mengubah kecepatan

pembesaran dengan tombol pembesaran di samping layar LCD.

• Jarak minimum antara camcorder dan subjek

sambil mempertahankan fokus tajam adalah sekitar 1 cm untuk sudut lebar dan sekitar 80 cm untuk telefoto.

z Tips

• Anda dapat menset [ZOOM DIJITAL] (hlm. 60)

bila anda ingin memperbesar hingga lebih dari 10 × saat merekam film.

Merekam suara dengan lebih banyak suasana (perekaman

5.1ch surround)

Suara Dolby Digital 5.1ch surround dapat direkam dengan mikrofon internal. Menikmati suara asli saat memutar film pada peralatan yang mendukung suara 5.1ch surround.

Mikrofon internal

Dolby Digital 5.1 Creator, suara 5.1ch surround

Daftar kata (hlm. 105)

b Catatan

• Suara 5.1ch dikonversi menjadi 2ch saat diputar ulang pada camcorder anda.

• Untuk menikmati suara 5.1ch surround yang direkam, anda memerlukan peralatan yang kompatibel dengan suara 5.1ch surround.

• Anda dapat membuat sebuah disk, yang berisi film yang direkam pada camcorder anda, pada komputer dengan menggunakan perangkat lunak yang disediakan. Bila anda memutar disk pada sistem 5.1ch surround, anda dapat menikmati suara yang asli.

• ditampilkan di layar selama perekaman/ pemutaran 5.1ch.

+ 79 hidden pages

Sony HDR-CX7EK Users guide [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

Bacalah ini sebelum mengoperasikan camcorder anda

Tabel Isi

Contoh subjek dan solusi

Menikmati Camcorder Anda

Alur pengoperasian

Langkah Awal

Langkah 1: Memeriksa komponen yang tersedia

Langkah 2: Mengisi baterai

Langkah 3: Menghidupkan power dan mengatur tanggal dan waktu

Mengubah pengaturan bahasa

Langkah 4: Mengatur camcorder anda agar sesuai dengan anda

Langkah 5: Memasukkan "Memory Stick PRO Duo"

Perekaman/Pemutaran

Perekaman dan pemutaran dengan mudah (Pengoperasian Easy Handycam)

Perekaman

Pembesaran
