DVD
家庭影音系统
3-283-042-52(1)
使用说明书
DAV-DZ370 / DZ570
在操作本系统之前，请详细阅读本手册并妥善保管以备将来参考。
©2008 Sony Corporation
警告
为减少火灾或触电的危险，切勿将本设备暴
露在雨中或受潮。
有触电危险严禁拆开
内部无操作者可修理元件，维修请咨询具备资格
人士。
为防止触电严禁拆开机壳，维修请咨询具备资格
人士。
切勿将本设备安装在狭窄的空间内，如书柜或壁
橱。
为防止火灾，切勿用报纸、桌布、窗帘等遮住设备
的通风口。并且切勿将点燃的蜡烛放在设备上。
本机不应遭受水滴或水溅，且不应该在本机上放
置诸如花瓶一类的装盛液体的物品。
切勿将电池或装有电池的设备暴露在极端高温的
环境下，如阳光、明火之类的环境。
仅限室内使用
本设备归类为 CLASS 1
LASER 产品。此标志位
于本机背面。
（DAV-DZ370 除外。）
注意事项
关于电源
• 只能在合格的维修店更换交流电源线。
• 只要本机的交流电源线还连接在墙壁插座上，即
使本机的电源已经关闭，但本机仍然未与交流电
源断开连接。
• 安装本系统，以便发生故障时可以立即将交流电
源线从墙壁插座上拔除。
CS
2
关于本使用说明书
• 本使用说明书中的说明用来描述遥控器上
的控制键。如果在装置上有与遥控器上名
称相同或相似的控制键，则您也可以使用。
• 本手册中的说明适用于 DAV-DZ370 和
DAV-DZ570。DAV-DZ370 机型用于图示说
明。操作中的任何差异均在正文中明确指
出，例如，“仅限 DAV-DZ370”。
• 控制菜单项目可能因地区而异。
•“DVD”可能作为 DVD VIDEO、DVD+RW/DVD+R
以及 DVD-RW/DVD-R 的总称使用。
• 对于北美型号，度量单位用英尺 （ft）表
示。
• 默认设定有下划线。
关于 S- AIR 功能
本系统与 S- AIR 功能兼容，能在 S- AIR 产品
之间以无线方式传送声音。
以下 S- AIR 产品可用于本系统：
• 环绕功放：您可以以无线方式欣赏后置扬
声器的声音。
• S- AIR 接收器：您可以在另一房间欣赏系
统声音。
制造商 : 索尼 （中国）有限公司
地 址 : 北京市朝阳区
东三环北路霞光里 18 号
佳程大厦A座25层
产 地 : 广东省 深圳市
广东省 惠州市 (SS-CT80)
企业标准编号
Q/CYSNC014
出版日期：2008 年 7 月
这些 S- AIR 产品可以选购 （S- AIR 产品系列
因地区而异）。
本使用说明书中关于环绕功放或 S- AIR 接收
器的注意事项或说明仅适用于在使用环绕功
放或 S- AIR 接收器时。
关于 S- AIR 功能的详细信息，请参阅 “使用
S- AIR 产品”（第 76 页）。
CS
3
目录
关于本使用说明书 ............... 3
关于 S- AIR 功能.................. 3
可播放光碟...................... 5
入门指南
步骤 1：装配扬声器 ............. 11
步骤 2：放置系统 ............... 16
步骤 3：连接系统 ............... 22
步骤 4：执行快速设定 ........... 31
步骤 5：欣赏从所有扬声器输出的
声音 ....................... 34
声音调节
使用解码模式欣赏环绕声 ........ 36
选择声音模式 .................. 38
欣赏多路广播声音 .............. 38
光碟
播放光碟....................... 39
使用播放模式 .................. 44
搜索 / 选择光碟 ................ 46
播放 MP3 文件 /JPEG 图像文件 .... 48
欣赏 DivX
调节图像和声音间的延迟 ........ 52
限制光碟播放 .................. 53
使用设定画面 .................. 54
®
视频 ................ 51
调谐器
预设无线电电台 ................ 62
收听无线电广播 ................ 63
HDMI 控制 / 外接音频设备
将 HDMI 控制功能用于 “BRAVIA”
Sync ....................... 65
播放 USB 设备的音频文件 /JPEG 图像
文件 ....................... 67
在 USB 设备中存储歌曲 .......... 73
使用 DIGITAL MEDIA PORT
（数码媒体接口）转接器 ...... 75
使用 S- AIR 产品................. 76
其他操作
获得房间的最佳环绕声 ........... 82
自动校准适当设定 ............... 83
用提供的遥控器控制电视机 ....... 84
使用声音效果 ................... 85
使用睡眠定时器 ................. 85
更改前面板显示屏的亮度 ......... 86
观看关于光碟的信息 ............. 86
返回默认设定 ................... 88
附加信息
注意事项 ....................... 90
关于光碟的注意事项 ............. 91
故障排除 ....................... 92
自检功能 ...................... 100
规格 .......................... 101
术语表 ........................ 102
语言代码一览表 ................ 105
部件和控制器索引 .............. 106
控制菜单显示指南 .............. 110
索引 .......................... 114
CS
4
可播放光碟
类型 光碟标志 特性 图标
DVD VIDEO • DVD VIDEO
• 视频模式或 DVD VIDEO 格式的
DVD-R/DVD-RW
• DVD VIDEO 格式的 DVD+R/DVD+RW
VR （视频录制）
模式
• VR （视频录制）模式的 DVD-R/
DVD-RW （DVD-R DL 除外）
Super Audio CD • Super Audio CD
VIDEO CD • VIDEO CD（版本1.1 和 2.0 光碟）
• Super VCD
• Super VCD 格式或视频 CD 格式的
CD-R/CD-RW/CD-ROM
CD • 声音 CD
• 声音 CD 格式的 CD-R/CD-RW
DATA CD - • DATA CD 格式的 CD-R/CD-RW/
CD-ROM，包含 MP3 文件
图像文件
2)
和DivX 视频文件
并符合 ISO 9660
5)
Level 1/
1)
、JPEG
3)4)
，
Level 2 或 Joliet （扩展格式）
DATA DVD - • DATA DVD格式的DVD-ROM/DVD-R/
DVD-RW/DVD+R/DVD+RW，包含 MP3
1)
、JPEG 图像文件2)和DivX
文件
视频文件
3)4)
，并符合 UDF
（Universal Disk Format）
1)
MP3（MPEG1 Audio Layer 3）是由 ISO/MPEG 定义的一种压缩声音数据的标准格式。MP3 文件必须是 MPEG1
Audio Layer 3 格式。
CS
5
2)
JPEG 图像文件必须符合 DCF 图像文件格式。（DCF “Design rule for Camera File system”：由 Japan
Electronics and Information Technology Industries Association （JEITA）制定的数码相机图像标
准。）
3)
DivX®是由 DivX，Inc. 研发的视频文件压缩技术。
4)
DivX、DivX Certified 和关联标志是 DivX，Inc. 的商标，并在许可下使用。
5)
CD-ROM中文件和文件夹的逻辑格式，由ISO（International Organization for Standardization）定义。
“DVD-RW”、“DVD+RW”、“DVD+R”、“DVD VIDEO”和 “CD”标志是商标。
本系统不能播放的光碟示例
本系统不能播放以下光碟：
• 第 5 页中没有列出的格式录制的 CD-ROM/CD-R/CD-RW
• 以 PHOTO CD 格式录制的 CD-ROM
• CD-Extra 的数据部分
• CD 图形光碟
• DVD 声音
• 不含 MP3 文件、JPEG 图像文件或 DivX 视频文件的 DATA DVD
• DVD-RAM
另外，本系统不能播放下列光碟：
• 有不同地区代码 （第 7 页）的 DVD VIDEO
• 非标准形状的光碟 （如，卡片形、心形）
• 贴有纸张或不干胶标签的光碟
• 贴有粘性玻璃胶带或不干胶标签的光碟
有关 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW 的注意事项
在某些情况中，由于光碟的录制质量或物理条件，或由于录制设备和制作软件的特性，本系统
无法播放 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW。
如果光碟未正确最终化，则此光碟将无法播放。更多信息，请参阅录制设备的使用说明书。
请注意，有些 DVD+RW/DVD+R 即使已经正确最终化，也可能无法使用某些播放功能。在此情况
下，请采用正常播放观看光碟内容。另外，有些以 Packet Write 格式制作的 DATA CD/DATA
DVD 也无法播放。
采用版权保护技术编码的音乐光碟
本产品设计为播放符合 Compact Disc （CD）标准的光碟。
最近，有些唱片公司推出各种版权保护技术编码的音乐光碟。请注意，在这些光碟中，有些是
不符合 CD 标准的并可能无法用本产品进行播放。
有关 DualDisc 的注意事项
DualDisc 是一种双面光盘产品，它一面含有符合录制 DVD 的素材，另一面为数字音频素材。但
是，由于音频素材一面不符合 Compact Disc （CD）标准，无法保证在本产品上播放。
CS
6
关于 Multi Session CD
• 当 MP3文件包含在第一区段中时，本系统可播放 Multi Session CD。录制在以后区段中的任何
MP3 文件也可以播放。
• 当 JPEG 图像文件包含在第一区段中时，本系统可播放 Multi Session CD。录制在以后区段中
的任何 JPEG 图像文件也可以播放。
• 如果音乐 CD格式或视频CD格式的MP3 文件和JPEG 图像文件录制在第一区段中，则仅播放第一
区段。
地区代码
您的系统在装置背面印有一个地区代码，系统只能播放标有相同地区代码的 DVD。
ALL
标有 的 DVD VIDEO 也可以在本系统上播放。
如果您试图播放任何其他 DVD VIDEO，电视机屏幕上将会出现 [ 由于地区限制，此光碟禁止播
放。]。视 DVD VIDEO 而定，有些受到地区限制而不能播放的 DVD VIDEO，可能并未给出地区
代码指示。
有关 DVD 或 VIDEO CD 播放操作的注意事项
有些 DVD 和 VIDEO CD 的播放操作可能受到软件制作者的特别设置。由于本系统是根据软件制
作者所设计的光碟内容播放 DVD 和 VIDEO CD 的，因此有些播放特性可能无效。必须阅读随 DVD
或 VIDEO CD 提供的使用说明书。
版权
本产品结合了受美国专利权和其它知识产权保护的版权保护技术。使用此版权保护技术必须
由 Macrovision 授权，并规定仅供家庭和其它有限制观看，除非 Macrovision 另外授权。禁止
逆向设计或拆卸。
本系统合并了 Dolby* Digital 和 Dolby Pro Logic （II）自适应矩阵环绕解码器和 DTS**
Digital Surround System。
* 由 Dolby Laboratories 授权制造。
“杜比”、“Dolby”、“Pro Logic”和双 D 标志是 Dolby Laboratories 的商标。
** 经 DTS, Inc. 许可制造。
“DTS”和 “DTS Digital Surround”是 DTS, Inc. 的注册商标。
本系统结合了 High-Definition Multimedia Interface （HDMITM）技术。
HDMI、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC. 的商标
或注册商标。
“BRAVIA”和 是 Sony Corporation 的商标。
“S-AIR”和其标志是 Sony Corporation 的商标。
CS
7
入门指南
开箱
入门指南
DAV-DZ370
• 前置扬声器（2）和后置扬
声器 （2）
• 中置扬声器 （1）
• 低音扬声器 （1）
• 调幅环形天线 （1）
• 调频导线式天线 （1）
或
• 扬声器导线（6 根，红色 /
白色/绿色/灰色/蓝
色/紫色）
• 视频导线 （1）
• 遥控器 （1）
• R6 （AA 尺寸）电池 （2）
• 校准麦克风 （1）
• 脚垫 （1 套）
• 安装板 （4）
• 安装支架 （4）
• 螺丝 （4）
• 使用说明书
• 扬声器和电视机连接 （卡）
CS
8
DAV-DZ570
• 前置扬声器 （2）
• 中置扬声器 （1）
• 后置扬声器 （2）
• 低音扬声器 （1）
• 调幅环形天线 （1）
• 调频导线式天线 （1）
或
• 扬声器导线（6 根，红色 /
白色/绿色/灰色/蓝
色 / 紫色）
• 视频导线 （1）
• 遥控器 （1）
• R6 （AA 尺寸）电池 （2）
• 校准麦克风 （1）
• 脚垫 （1 套）
• 支柱 （2）
• 底座 （2）
• 安装板 （2）
• 支柱盖 （2）
• 螺丝 （大，配有垫圈）（4）
• 螺丝 （小）（6）
• 使用说明书
• 扬声器和电视机连接 （卡）
入门指南
CS
9
将电池装入遥控器
插入两节 R6 （AA 尺寸）电池 （提供），电池的 3 和 # 两端必须与电池舱内的标志相对应。
若要使用遥控器，请将遥控器对准装置上的遥控感应器 。
入门指南
㱌び
• 切勿将遥控器放在过热或潮湿的场所。
• 切勿将新旧电池混合使用。
• 切勿让任何异物掉入遥控器壳内，特别是在更换电池时。
• 切勿让遥控感应器暴露在直射阳光下或照明设备下。否则可能引起故障。
• 如果打算长时间不使用遥控器，请取出电池，以免因电池漏液和腐蚀而损坏。
将脚垫粘贴到低音扬声器上
将脚垫 （提供）粘贴到低音扬声器的底部以稳定低音扬声器并防止其滑动。
,
撕下脚垫的粘贴底纸。
10
CS
步骤 1：装配扬声器
（仅限 DAV-DZ570）
连接扬声器之前，请将扬声器支架安装到扬声器上。
（适用于前置扬声器）
使用以下零部件：
• 前置扬声器 （2）
• 扬声器导线 （2 根，红色 / 白色）
• 支柱 （2）
• 底座 （2）
• 安装板 （2）
• 支柱盖 （2）
• 螺丝 （大，配有垫圈）（4）
• 螺丝 （小）（6）
关于如何将扬声器导线连接至 SPEAKER 插孔的方法，请参阅第 24 页。
㱌び
• 当您装配扬声器时，请在地板上铺一块布，防止损坏地板。
㌴䢞
• 您可以将扬声器安装到墙上而不安装扬声器支架来进行使用 （第 16 页）。
• 您可以使用墙壁安装支架 （提供）将前置和后置扬声器安装到墙壁上 （第 19 页）。（仅限 DAV-DZ370。）
1 将扬声器导线穿过底座和支柱的孔。
扬声器导线的色环和连接器与所要连接插孔的标记颜色相同。
使用以下扬声器导线：
• 前置扬声器 （左）：白色
• 前置扬声器 （右）：红色
入门指南
注意支柱的方向。将扬声器导线 （和扬声器系统导线）穿入带有两个孔的支柱的末端。
支柱
底座底部
两个孔
,
扬声器导线
底座顶部
11
CS
2 将支柱盖连接在支柱的另一端上。
使凹槽朝向自己，连接支柱盖，使支柱的凹槽配合支柱盖的连接片，然后使用螺丝紧固。
入门指南
扬声器导线
将扬声器导线穿过支柱盖的孔。
,
螺丝 （小）
孔
支柱上部
,
支柱盖
3 将支柱平放在扬声器的凹槽内，并推至凹槽的末端，然后使用安装板和螺丝紧固支柱。
选择扬声器后面板上的插孔颜色与扬声器导线的色环匹配的扬声器。
支柱盖
在放置支柱时请注意
支柱盖的方向。
紧固两只螺丝 （大，配有垫圈）。
,
扬声器背面
安装板
12
CS
4 将扬声器导线连接至扬声器。
请确保扬声器导线与扬声器上的对应端子匹配：有色环的扬声器导线对应的是 3，没有色
环的扬声器导线对应的是 #。
色环
前置扬声器 （左）：白色
前置扬声器 （右）：红色
扬声器背面
5 连接支柱与底座。
插入支柱，使支柱下部的狭缝对准底座的突出部位，然后使用 2 只螺丝紧固支柱。
支柱
狭缝
入门指南
,
突出部位
底座
㱌び
• 稍稍旋转支柱，确保支柱的凹槽对准底座的突出部位。
螺丝
（小）
13
CS

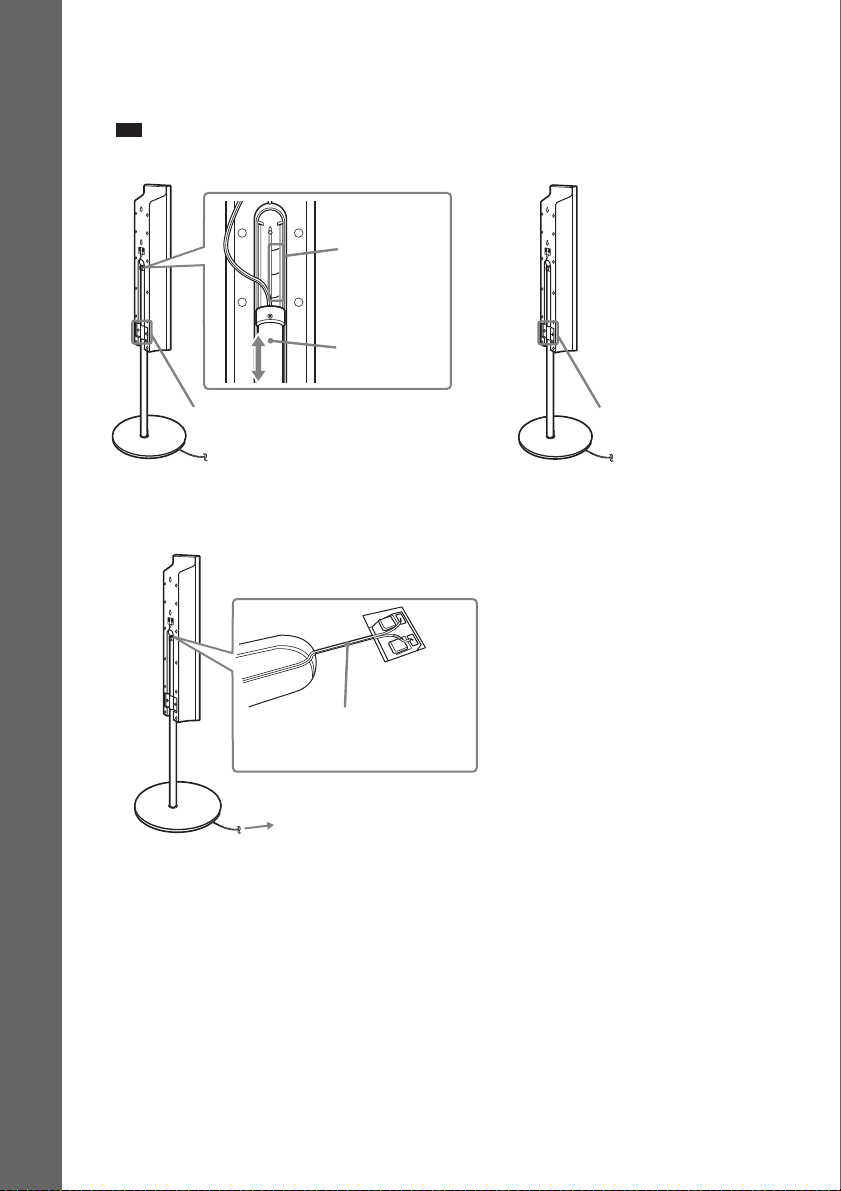

6 调节扬声器的高度。
松开 （但勿取下）螺丝，调节扬声器的高度，然后紧固螺丝。
调节一侧的扬声器，然后按照刻度调节另一个扬声器。
㱌び
• 在调节扬声器的高度时，抓住扬声器以免扬声器跌落。
入门指南
刻度
,
支柱
松开 2 只螺丝。
7 收紧所有松散的扬声器导线。
从底座底部拉，使松散的扬声器导线收紧。
将扬声器导线通过凹槽，
达到紧固目的。
调节导线的长度。
紧固两只螺丝。
14
CS
完全装配好的图示
前置扬声器 （左）：
白色标签
前置扬声器 （右）：
红色标签
白色
入门指南
红色
15
CS
步骤 2：放置系统
为获得最佳环绕声效果，除低音扬声器外所有扬声器都应与聆听位置距离相同 （A）。
但是，本系统可让您最多将中置扬声器放置在比前置扬声器距离近 1.6 米的位置（B）， 且 最
多将后置扬声器放置在比前置扬声器距离近 5.0 米的位置 （C）。
入门指南
前置扬声器可放置在离聆听位置 1.0 至 7.0 米处 （A）。
如下图所示放置系统。
DAV-DZ370
A 前置扬声器 （L （左））
B 前置扬声器 （R （右））
C 中置扬声器
D 后置扬声器 （L （左））
E 后置扬声器 （R （右））
F 低音扬声器
G 装置
E
顶视图
A
C C
C
B
AA
A
D
A
C
G
A
A
B
F
A
A
B
16
D
* 不提供。
CS
E
DAV-DZ570
A
D
A
C
G
A
A
F
A
B
A
A 前置扬声器 （L （左））
B 前置扬声器 （R （右））
C 中置扬声器
D 后置扬声器 （L （左））
E 后置扬声器 （R （右））
F 低音扬声器
G 装置
E
顶视图
A
C C
C
B
入门指南
B
AA
D
* 不提供。
㱌び
• 切勿将扬声器安装在倾斜位置。
• 切勿将扬声器放置在：
– 过热或过冷的地方
– 积灰或肮脏的地方
– 非常潮湿的地方
– 易受振动的地方
– 易受阳光直射的地方
• 在将扬声器和 / 或装有扬声器的扬声器支架放置在经特别处理（打腊、涂油、抛光等）的地板上时请特别
小心，可能会造成地板着色或变色。
• 切勿使用任何类型的砂纸、洗涤粉或酒精、汽油等溶剂。
• 切勿倚靠或悬吊在扬声器上，以免扬声器翻倒。
㌴䢞
• 当您改变扬声器位置时，Sony 建议您改变设定。详细信息，请参阅“获得房间的最佳环绕声”（第 82 页）
和 “自动校准适当设定”（第 83 页）。
E
将扬声器安装到墙壁上
将扬声器安装到墙壁上之前，请将扬声器导线连接到扬声器。
请确保扬声器导线与扬声器上的对应端子匹配：有色环的扬声器导线对应的是 3，没有色环
的扬声器导线对应的是 #。
色环
前置扬声器 （左）：白色
前置扬声器 （右）：红色
中置扬声器：绿色
后置扬声器 （左）：蓝色
后置扬声器 （右）：灰色
17
CS
1 准备适合各扬声器背面上孔的螺丝 （不提供）。参阅下图。
入门指南
2 将螺丝拧入墙壁。
DAV-DZ370
适用于中置扬声器
㌴䢞
• 您可以使用墙壁安装支架 （提供）将前置和后置扬声器安装到墙壁上。
DAV-DZ570
适用于中置扬声器
30 mm
8 至 10 mm
4 mm
5 mm
扬声器背面上的孔
10 mm
适用于其他扬声器
145 mm
8 至 10 mm
适用于前置扬声器
适用于后置扬声器
CS
18
8 至 10 mm
8 至 10 mm
145 mm
100 mm
8 至 10 mm
3 将扬声器挂在螺丝上。
5 mm
10 mm
扬声器背面
㱌び
• 使用适合墙面材料和强度的螺丝。由于石膏板墙壁易碎，请将螺丝牢固钉入柱子并拧入墙壁。将扬声器安
装在足够牢固的垂直和平整的墙壁上。
• 关于使用的墙面材料或螺丝，请联络螺丝商店或安装人员。
• Sony 对因安装不当、墙壁不够坚固或螺丝安装不当、自然灾害等引起的事故或损坏不承担责任。
扬声器背面上的孔
使用墙壁安装支架将前置和后置扬声器安装到墙壁上 （仅限 DAV-DZ370）
1 将扬声器导线穿过安装板，然后使用市售的螺丝将安装板安装到墙壁上。
安装板
入门指南
扬声器导线
使用以下扬声器导线：
• 前置扬声器 （左）：白色
• 前置扬声器 （右）：红色
• 后置扬声器 （左）：蓝色
• 后置扬声器 （右）：灰色
19
CS
2 将扬声器导线穿过安装支架背面的孔并从托架的前面穿出，然后将扬声器导线连接至扬声器。
连接扬声器导线时，确保扬声器导线与扬声器上的对应端子匹配：有色环的扬声器导线对
应的是 3，没有色环的扬声器导线对应的是 #。
入门指南
色环
前置扬声器 （左）：白色
前置扬声器 （右）：红色
安装支架
后置扬声器 （左）：蓝色
后置扬声器 （右）：灰色
3 用螺丝 （提供）将扬声器紧紧固定在安装支架上。
扬声器背面
,
螺丝 （提供）
,
4 随轴杆把手和安装支架调节扬声器导线的长度，然后插入把手直至插到底。
扬声器导线
CS
20
5 将扬声器移动至理想角度，然后拧紧螺丝将其固定。
㱌び
• 安装前，请确保墙壁足够厚。
• 装配过程中，切勿松开安装板上的螺丝或用于将扬声器固定到安装支架上的螺丝。否则，扬声器可能会跌
落并造成伤害。
入门指南
21
CS

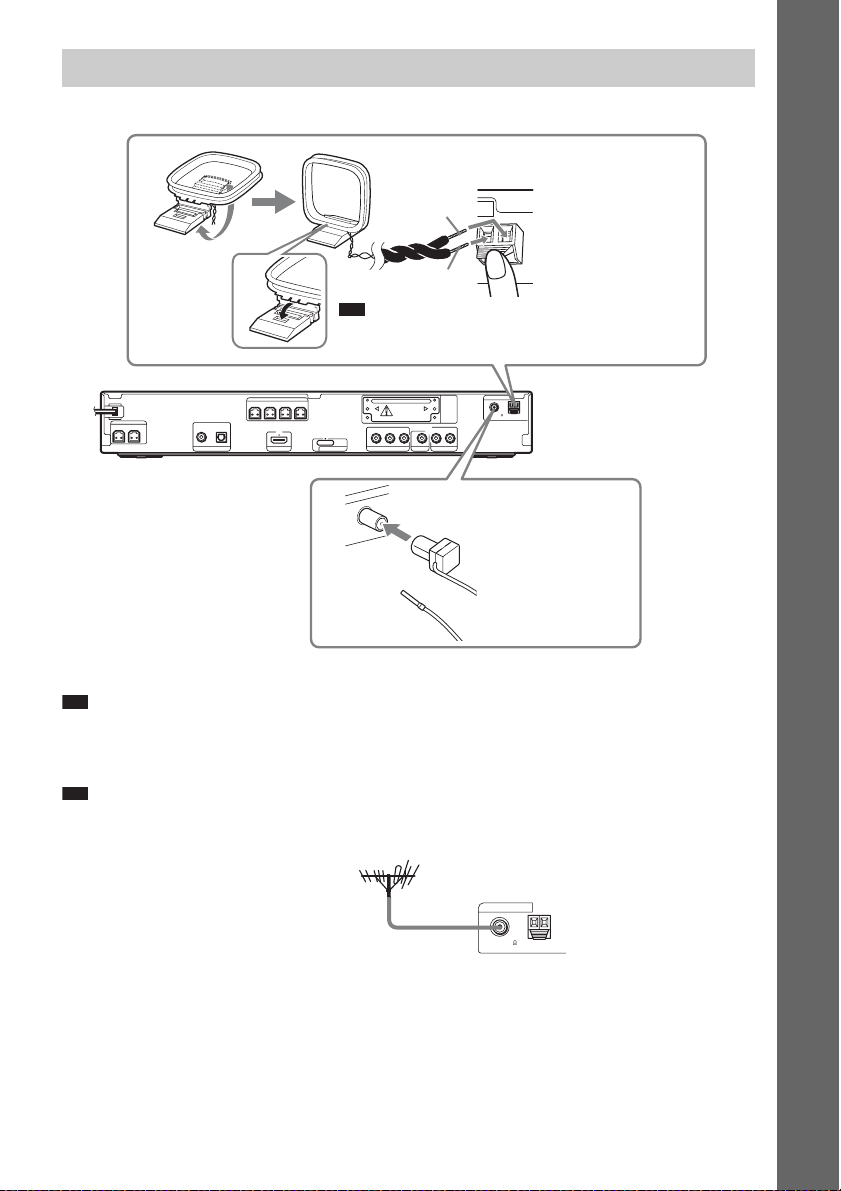

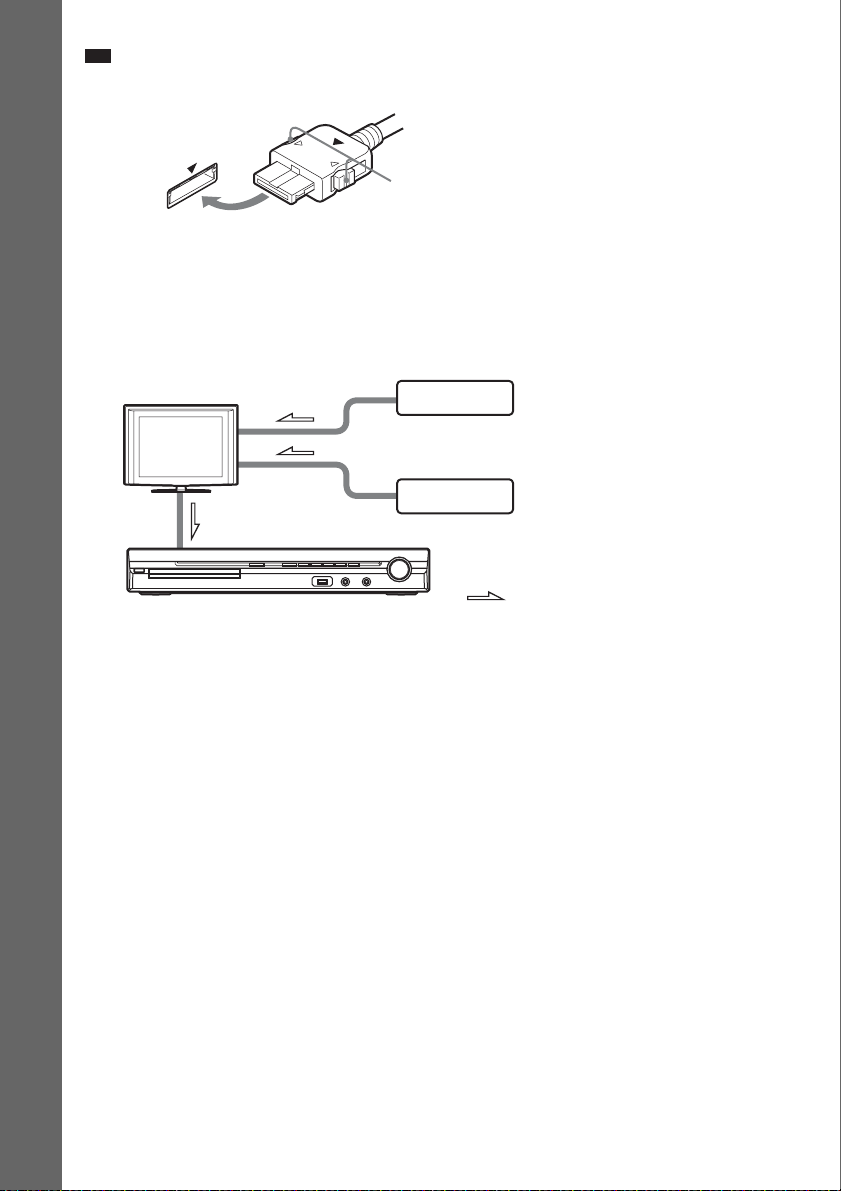

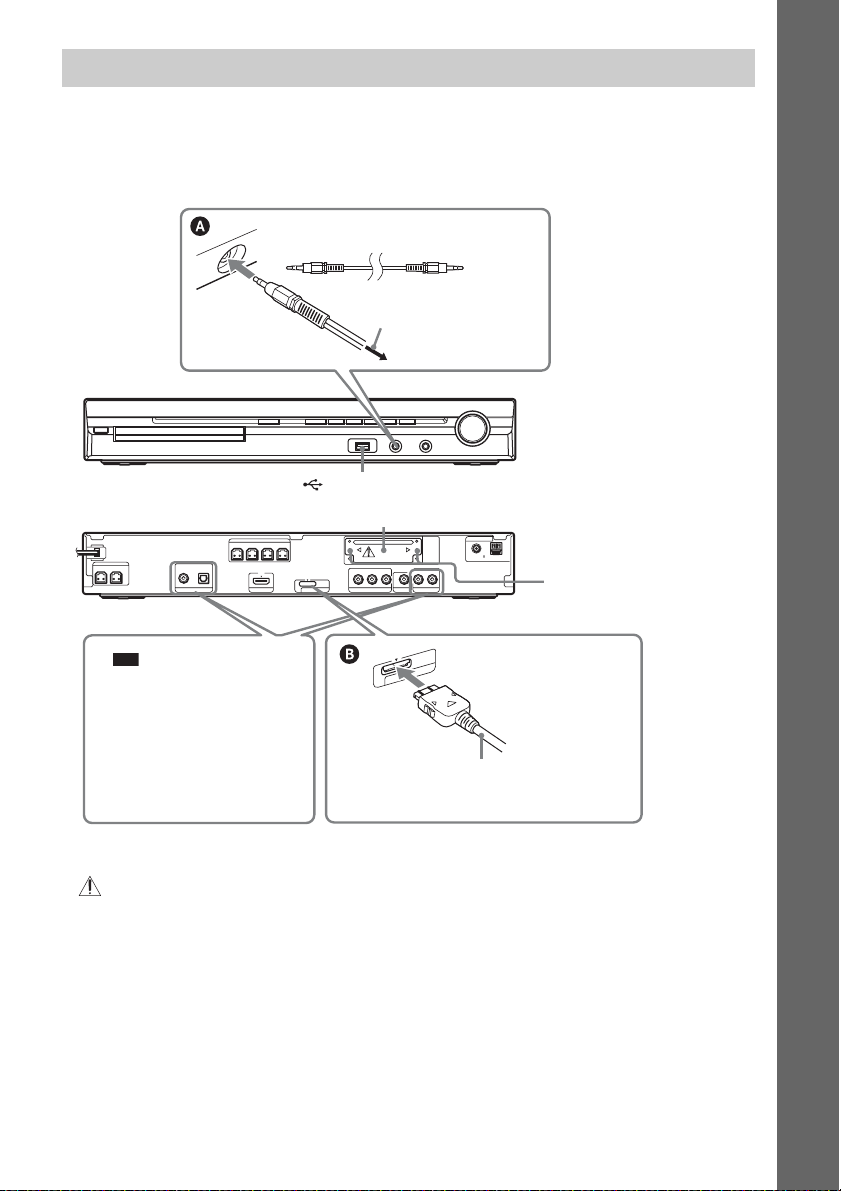

步骤 3：连接系统
请参阅下面几页的连接图，以及附加信息 1 到 5。
㱌び
入门指南
• 请确保牢固连接以避免嗡嗡声和噪音。
• 在连接另一个带有音量控制的组件时，提高其他组件的音量，避免声音失真。
DAV-DZ370
3 DIGITAL MEDIA PORT
（数码媒体接口）转接器
3 便携式音源
3 录像机、数字卫星接收器或
PlayStation 等
2 电视机
1 前置扬声器 （左）
1 后置扬声器 （左）
4 调幅环形天线
4 调频导线式天线
5 交流电源线
1 中置扬声器
1 低音扬声器
1 前置扬声器 （右）
1 后置扬声器 （右）
：信号流
22
CS
DAV-DZ570
3 DIGITAL MEDIA PORT
（数码媒体接口）转接器
3 便携式音源
3 录像机、数字卫星接收器或
PlayStation 等
入门指南
2 电视机
1 前置扬声器 （左）
1 后置扬声器 （左）
4 调幅环形天线
4 调频导线式天线
5 交流电源线
1 中置扬声器
1 低音扬声器
1 前置扬声器 （右）
1 后置扬声器 （右）
：信号流
23
CS
1 连接扬声器
扬声器导线的色环和连接器与所要连接插孔的标记颜色相同。请确保扬声器导线与扬声器上
的对应端子匹配：有色环的扬声器导线对应的是 3，没有色环的扬声器导线对应的是 #。切
入门指南
勿将扬声器导线的绝缘部分夹在扬声器端子中。
扬声器背面
色环
（+）
连接器
（-）
当连接到本装置时，插入连接器直到听到喀嗒声。
后面板
SPEAKER
SPEAKER
CENTER SUBWOOFER
R
E
F
O
O
W
SPEAKER
B
U
S
R
E
T
N
E
C
到中置扬声器 （绿色）
到低音扬声器 （紫色）
FRONT R FRONT L SUR R SUR L
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO HDMI OUT
DC5V
0.7A MAX
B/CBPR/CR
Y
P
COMPONENT VIDEO OUT
VIDEO OUT TV/VIDEO
DMPORT
到后置扬声器 （右）（灰色）
R
T
N
O
R
F
到前置扬声器（右）（红色）
到前置扬声器 （左）（白色）
ANTENNA
EZW-T100
COAXIAL 75
AM
FM
LR
AUDIO IN
到后置扬声器 （左）（蓝色）
L
R
SU
R
R
SPEAKER
U
S
L
T
N
O
R
F
24
CS
2 连接电视机
使用以下零部件：
• 视频导线 （1）
若要通过系统的六个扬声器聆听电视机声音，请用声音导线 （不提供）连接电视机和系统
（A）。
若要向电视机输出视频，请检查电视机的视频输入插孔，并选择连接方法 A、 B、或 C。图
像质量按 A （标准）至 C （HDMI）的顺序提高。
当电视机有数字光学或同轴输出插孔时，您可以通过连接数字导线改善音质 （B）。
数字光学导线
（不提供）
声音导线
（不提供）
数字同轴导线
（不提供）
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO
或
到电视机的数字同轴输出插孔
L
IN
AUDIO
R
TV/VIDEO
到电视机的 AUDIO OUT 插孔
白色
红色
入门指南
SPEAKER
CENTER SUBWOOFER
HDMI** 电缆
（不提供）
T
U
I O
M
D
H
到电视机的数字光学输出插孔
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO HDMI OUT
SPEAKER
FRONT R FRONT L SUR R SUR L
DC5V
0.7A MAX
DMPORT
分量视频导线
（不提供） *
B
/C
B
P
Y
ID
V
T
N
E
N
O
P
M
O
C
/C
R
P
O
O
E
B/CBPR/CR
Y
P
COMPONENT VIDEO OUT
R
T
U
VIDEO OUT TV/VIDEO
ANTENNA
COAXIAL 75
后面板
AM
FM
视频导线
（提供）
T
U
O
O
E
ID
V
EZW-T100
LR
AUDIO IN
绿色
蓝色
红色
到电视机的 VIDEO IN 插孔
到电视机的 HDMI IN 插孔
到电视机的 COMPONENT VIDEO IN 插孔
* 如果您的电视机接受逐行格式信号，请使用此连接，并将系统的输出信号设定为逐行格式 （第 33 页）。
** HDMI （High-Definition Multimedia Interface）
如果您的电视机有 HDMI 插孔，请使用此连接，并选择输出信号的类型 （第 33 页）。
CS
25
㱌び
•“DMPORT”功能状态下，HDMI OUT 和 COMPONENT VIDEO OUT 插孔不输出视频信号。
• 本系统可以接受数字和模拟信号。数字信号优先于模拟信号。（COAXIAL 优先于 OPTICAL。）如果数字信号
停止，则在 2 秒钟后处理模拟信号。
㌴䢞
• 您也可以将电视机之外的其他组件，如录像机、数字卫星接收器或 PlayStation 连接至 TV/VIDEO 插孔
入门指南
（A 或 B）。
更改彩色系统 （PAL 或 NTSC）（仅限亚洲、澳大利亚和中东型号）
视所连接的电视机而定，您可能需要为彩色系统选择 PAL 或 NTSC。
对于澳大利亚和中东型号，此系统的初始设定为 PAL。
对于亚洲型号，此系统的初始设定为 NTSC。
1 按 "/1 关闭系统。
2 按住装置上的 X 不放，并按 "/1 打开系统。
每执行一次该操作，彩色系统即在 PAL 和 NTSC 之间切换。
当彩色系统设定至 NTSC 时，“NTSC”在前面板显示屏中亮起。
26
CS
3 连接其他组件
您可以通过系统的六个扬声器欣赏所连接组件的声音。
• 便携式音源：A
• DIGITAL MEDIA PORT （数码媒体接口）转接器：B
立体声迷你型插头导线
（不提供）
到便携式音源
（USB）端口 （请参阅第 67 页。)
EZW-T100 插槽 （请参阅 “无线系统选项”（第 28 页）。）
SPEAKER
SPEAKER
CENTER SUBWOOFER
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO HDMI OUT
后面板
㌴䢞
• 您可以连接电视机之外的
其他组件，如录像机。关
于连接的详细信息，请参
阅第 25 页。
FRONT R FRONT L SUR R SUR L
DC5V
0.7A MAX
Y
DMPORT
COMPONENT VIDEO OUT
B/CBPR/CR
P
VIDEO OUT TV/VIDEO
C
D
.7
0
T
R
O
P
M
D
EZW-T100
LR
AUDIO IN
5V
X
A
M
A
COAXIAL 75
ANTENNA
FM
入门指南
前面板
AM
螺丝 *
DIGITAL MEDIA PORT（数码媒体接口）转接器
（不提供）
* 小心
安装 EZW-T100 （第 76 页）之前，请勿拆下螺丝。
连接 DIGITAL MEDIA PORT （数码媒体接口）转接器
连接 DIGITAL MEDIA PORT（数码媒体接口）转接器 （不提供）至 DMPORT 插孔。详细说明，请
参阅 “使用 DIGITAL MEDIA PORT （数码媒体接口）转接器”（第 75 页）。
27
CS
㱌び
• 连接 DIGITAL MEDIA PORT（数码媒体接口）转接器，让 V 标志对齐。当断开连接时，请在按住 A 时拉出。
入门指南
A
无线系统选项
使用 S- AIR 产品 （不提供），您可以通过系统传送来享受无线性能。详细信息，请参阅 “使
用S- AIR 产品”（第 76 页）或参考 S- AIR 产品的使用说明书。
如果您的电视机有多个声音 / 视频输入端
您可以通过连接的电视机用系统的扬声器欣赏声音。如下连接组件。
电视机
系统
录像机、数字卫星接收器或
PlayStation 等
录像机、数字卫星接收器或
PlayStation 等
：信号流
在电视机上选择组件。详细信息，请参阅电视机的使用说明书。
如果电视机没有多个声音 / 视频输入端，则需要一个切换器以便从两个以上的组件接收声音。
28
CS
4 连接天线
调幅环形天线
（提供）
A
B
㱌び
• 导线 （A）或导线 （B）可连接至任一接线端。
入门指南
ANTENNA
COAXIAL 75
后面板
AM
FM
EZW-T100
LR
AUDIO IN
SPEAKER
CENTER SUBWOOFER
FRONT R FRONT L SUR R SUR L
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO HDMI OUT
SPEAKER
DC5V
0.7A MAX
B/CBPR/CR
Y
P
A
IA
X
A
COMPONENT VIDEO OUT
N
TE
N
5
7
L
M
F
A
N
VIDEO OUT TV/VIDEO
调频导线式天线
（提供）
DMPORT
O
C
或
㱌び
• 使调幅环形天线和导线远离系统或其他 AV 组件，否则可能会发出噪音。
• 必须将调频导线式天线充分伸展开。
• 连接调频导线式天线后，尽可能使天线保持水平。
㌴䢞
• 将调幅环形天线调节到调幅广播收听的最佳方向。
• 如果调频接收状况不良，请使用 75 欧姆同轴电缆 （不提供），如下图所示将装置连接到室外调频天线。
室外调频天线
装置
ANTENNA
COAXIAL 75
FM
AM
29
CS
5 连接交流电源线
将本装置的交流电源线连接至墙壁插座之前，先将所有扬声器连接至本装置。
入门指南
后面板
SPEAKER
CENTER SUBWOOFER
FRONT R FRONT L SUR R SUR L
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO HDMI OUT
SPEAKER
DC5V
0.7A MAX
B/CBPR/CR
Y
P
COMPONENT VIDEO OUT
VIDEO OUT TV/VIDEO
DMPORT
ANTENNA
EZW-T100
COAXIAL 75
AM
FM
LR
AUDIO IN
到墙壁插座
关于示范
连接交流电源线后，前面板显示屏中出现示范。
将示范模式设定为开 / 关
1 按装置上的 [/1。
系统电源打开。
2 按 SYSTEM MENU。
3 反复按 X/x，直至前面板显示屏中出现 “DEMO”，然后按 或 c。
4 按 X/x 选择一项设定。
•“DEMO ON”：开。
•“DEMO OFF”：关。
5 按。
设定生效。
6 按 SYSTEM MENU。
系统菜单关闭。
㌴䢞
• 当您新购买系统，或如果系统为出厂默认设定（例如，执行“COLD RESET”（第 88 页）后），您只需按遥
控器上的 [/1 就可以关闭示范。
30
CS
Loading...
