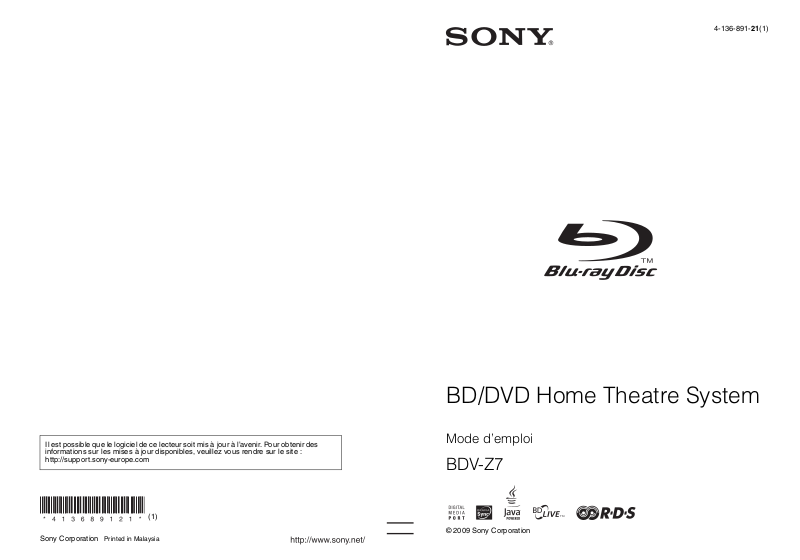

SONY BDV-Z7 User Manual

4-136-891-21(1)

Il est possible que le logiciel de ce lecteur soit mis à jour à l’avenir. Pour obtenir des informations sur les mises à jour disponibles, veuillez vous rendre sur le site : http://support.sony-europe.com

(1)

Sony Corporation Printed in Malaysia

BD/DVD Home Theatre System

Mode d’emploi

BDV-Z7

AVERTISSEMENT

N’installez pas l’appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Pour réduire le risque d’incendie, n’obstruez pas l’orifice de ventilation de l’appareil avec un journal, une nappe, une tenture, etc. Ne posez pas non plus de source de flamme nue, notamm ent une bougie allumée, sur l’appareil.

Pour réduire le risque d’incendie ou d’électrocution, n’exposez pas cet appareil à des éclaboussures ou des gouttes d’eau et ne posez pas dessus des objets remplis de liquides, notamment des vases.

N’exposez pas les piles ou un appareil contenant des piles à une chaleur excessive, notamment aux rayons directs du soleil ou à un appareil de chauffage, par exemple.

N’utilisez pas l’appareil à l’extérieur.

ATTENTION

L’utilisation d’instruments optiques avec ce produit augmente les risques pour les yeux. Le faisceau laser utilisé dans ce BD/DVD Home Theatre System étant dangereux pour les yeux, n’essayez pas de démonter le châssis.

Confiez l’entretien ou les réparations à un technicien qualifié.

Cette étiquette est située sur le capot de protection du laser, à l’intérieur du boîtier de l’unité de commande.

Cet appareil fait partie des produits CLASS 1 LASER. Cette indication est située sur le capot de protection du laser, à l’intérieur du boîtier de l’unité de commande.

A propos de l’unité de commande

• La plaque signalétique se trouve sur le dessous de l’appareil, à l’extérieur.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au su jet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de l’Union Européenne et aux

autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous

assurez que la pile ou l’accumulateur incorporé sera traitée correctement. Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapporter les piles ou accumulateurs usagés au point de collecte a pproprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avis aux clients : les informations suivantes ne concernent que les équipements vendus dans les pays appliquant les directives de l’UE.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland Gm bH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Précautions

Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l’utilisation d’un câble de liaison dont la longueur ne dépasse pas 3 mètres.

Sources d’alimentation

• Le système n’est pas déconnecté du secteur tant qu’il reste branché sur la prise de courant, même si le système proprement dit a été mis hors tension.

• Comme la prise secteur sert à déconnecter le système du secteur, reliez le système à une prise de courant accessible. Si vous remarquez une anomalie sur le système, débranchez immédiatement la prise secteur.

Droits d’auteur et marques commerciales

• Ce produit intègre une technologie de protection des droits d’auteur couverte par des brevets américains, ainsi que par d’autres droits sur la propriété intellectuelle. L’emploi de cette technologie de pr otection des droits d’auteur doit faire l’objet d’une autorisation par Macrovision et est exclusivement destiné à une utilisation dans le cercle familial et à d’autres systèmes de visualisation limités, sauf autorisation contraire de Macrovision. Toute étude ingénieuriale inverse ou tout désassemblage est interdit.

• Ce système dispose du décodeur Dolby* Digital et du DTS** Digital Surround System.

* Fabriqué sous licence de Dolby Laboratories.

Dolby et le symbole double-D sont des marques de Dolby Laboratories.

**Fabriqué sous licence sous les brevets

américains n° 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 226 616 ; 6 487 535 ; 7 392 195 ; 7 272 567 ; 7 333 929 ; 7 212 872 et autres brevets déposés ou en attente aux Etats-Unis et à travers le monde. DTS est une marque déposée et les logos DTS, le symbole, DTS-HD et DTS-HD Master Audio | Essential sont des marques de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

• Ce système intègre la technologie High-Definition Multimedia Interface (HDMI HDMI, le logo HDMI et Hi gh-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

• Java et tous les logos et marques Java sont des marques ou des marques déposées de Sun Microsystems, Inc.

• « BD-Live » et « BonusView » sont des marques de Blu-ray Disc Association.

• « Blu-ray Disc » est une marque.

• Les logos « Blu-ray Disc », « DVD+RW », « DVDRW », « DVD+R », « DVD-R » , « DVD VIDEO » et « CD » sont des marques.

• « BRAVIA » est une marque de Sony Corporation.

• « AVCHD » et l e logo « AVCHD » s ont des marques de Matsushita Electric Industrial Co., Ltd. et de Sony Corporation.

• , « XMB » et « xross media bar » sont des marques de Sony Corporation et de Sony Computer Entertainment Inc.

• « PLAYSTATION » est une marque de Sony Computer Entertainment Inc.

• « x.v.Colour » et le logo « x.v.Colour » sont des marques de Sony Corporation.

• « PhotoTV HD » et le lo go « PhotoTV HD » sont des marques de Sony Corporation.

• Les autres noms de systèmes ou de produits sont généralement des marques ou des marques déposées des fabricants. Les symboles ™ et ® ne sont pas indiqués dans ce document.

A propos de ce mode d’emploi

• Les instructions contenues dans le présent mode d’emploi décrivent les commandes de la télécommande. Vous pouvez également utiliser les commandes de l’unité de commande, si elles portent le même nom ou un nom analogue à celles de la télécommande.

• Des icônes, telles que , figurant en haut de chaque explication indiquent le type de supports pouvant être utilisés avec la fonction décrite. Pour plus de détails, reportez-vous à la section « Disques compatibles » (page 95).

• Dans ce mode d’emploi, le terme « disque » est utilisé pour désigner de manière générale les BD, DVD ou CD, sauf indication contraire dans le texte ou les illustrations.

• Les éléments du menu de commande peuvent varier suivant la région.

• Le paramètre par défaut est souligné.

Table des matières

A propos de ce mode d’emploi ...............4

Déballage ................................................6

Index des composants et des

commandes .......................................8

Préparation

Etape 1 : Installation du

système ................................... 14

Etape 2 : Raccordement du

système ................................... 18

Etape 3 : Exécution du Réglage

facile......................................... 31

Etape 4 : Sélection de la

source ...................................... 34

Etape 5 : Reproduction de l’effet

sonore surround ..................... 36

Lecture

Lecture d’un BD/DVD..........................38

Utilisation de BonusView/BD-Live......46

Lecture d’un CD ................................... 47

Lecture de fichiers photo ...................... 49

Réglage du son

Sélection de l’effet adapté à la

source..............................................51

Sélection du format audio, des plages

multilingues ou du canal.................52

Reproduction d’un son diffusé en

multiplex.........................................53

Utilisation de l’effet sonore ..................53

Tuner

Ecoute de la radio..................................55

Utilisation du système RDS (Radio Data

System) ...........................................60

Périphérique audio externe

Utilisation de l’adaptateur DIGITAL

MEDIA PORT................................61

Fonctions complémentaires

Utilisation de la fonction Commande pour

HDMI pour « BRAVIA » Sync...... 62

Réglage des enceintes........................... 65

Commande du téléviseur avec la

télécommande fournie.................... 66

Utilisation de la minuterie

d’endormissement .......................... 68

Utilisation de la fonction de

gradateur......................................... 69

Modification du type d’éclairage de la

DEL d’éclairage ............................. 70

Désactivation des touches de l’unité de

commande ...................................... 70

Sélections et réglages

Utilisation de l’écran d’installation ...... 71

[Mise à jour réseau].............................. 72

[Réglages Vidéo].................................. 73

[Réglages Audio].................................. 76

[Réglages Visualisation BD/DVD] ...... 77

[Réglages Photo]...................................79

[Réglages HDMI] ................................. 79

[Réglages Système] .............................. 80

[Réglages Réseau] ................................ 81

[Régl. facile]......................................... 83

[Réinitialisation]................................... 83

Informations complémentaires

Précautions............................................ 85

Remarques sur les disques .................... 86

Dépannage ............................................ 88

Fonction d’autodiagnostic .................... 94

Disques compatibles ............................. 95

Formats audio pris en charge................ 97

Résolution de sortie vidéo .................... 98

Spécifications........................................ 99

Liste des codes de langue ................... 100

Glossaire............................................. 101

Index ................................................... 104

Déballage

• Unité de commande (1)

• Enceintes avant (2)

• Caisson de graves (1)

• Fil d’antenne FM (1)

• Cordons d’enceinte (2, blanc/rouge)

• Cordon vidéo (1)

• Télécommande (1)

• Piles R6 (AA) (2)

• Chiffon de nettoyage (1)

• Mode d’emploi (ce manuel)

• Raccordements des enceintes et du téléviseur

• Software Licence Information

Pour les modèles du Royaume-Uni

• Adaptateur DIGITAL MEDIA PORT (TDM-iP20) (1)

• Mode d’emploi de l’adaptateur DIGITAL MEDIA PORT (TDM-iP20)

Préparation de la télécommande

Insertion des piles dans la télécommande

Insérez deux piles R6 (AA) (fournies) en faisant correspondre les pôles 3 et # des piles avec les signes représentés à l’intérieur du compartiment.

Remarque

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.

• N’utilisez pas simultanément une pile neuve et une pile usagée.

• Ne laissez rien tomber dans le boîtier de la télécommande, en particulier lorsque vous remplacez les piles.

• Si vous ne prévoyez pas d’utiliser la télécommande pendant une période prolongée, retirez les piles pour éviter qu’elles fuient et génèrent de la corrosion, endommageant ainsi la télécommande.

Index des composants et des commandes

A THEATRE (page 63)

Basculer vers le mode vidéo optimal afin de regarder automatiquement les films.

ONE-TOUCH PLAY (pages 38, 63)

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

Télécommande

ONE-TOUCH

THEATRE

SLEEP

FUNCTION

PRESET PRESET

TUNING

SCENE SEARCH

Les touches 5, /DIGITAL, PROG + et N possèdent un point tactile. Utilisez le point tactile comme repère lorsque vous utilisez la télécommande.

• : Pour l’utilisation du système

• : Pour l’utilisation du téléviseur (Pour plus de détails, reportez-vous à la section « Commande du téléviseur avec la télécommande fournie » (page 66).)

PLAY

BRAVIA Sync

DYNAMIC

BASS

NIGHT

CLEAR TIME

ANALOGDIGITAL

D.TUNING

SOUND MODE

REPLAY ADVANCE

PROG

321

654

987

SYSTEM

TUNING

DISPLAY

4 5

En appuyant uniquement sur la touche, le téléviseur se met sous tension, se règle sur le sélecteur de mode BD/DVD et commence automatiquement la lecture d’un disque.

TV "/1 (activité/veille) (page 66)

Mettre le téléviseur sous tension ou en mode de veille.

"/1 (activité/veille) (pages 30, 31, 38,

55)

Mettre le système sous tension ou en mode de veille.

B SLEEP (page 68)

Activer la minuterie d’endormissement.

NIGHT (page 53)

Activer le mode nuit.

DYNAMIC BASS (page 53)

Renforcer les fréquences graves.

TV (page 66)

Faire passer la télécommande en mode d’utilisation du téléviseur.

C Touches numériques (pages 38, 57, 66)

Saisir les numéros de titre/chapitre, les fréquences radio, etc.

CLEAR (pages 43, 58)

Effacer le champ de saisie.

/ (texte) (page 66)

Accéder au télétexte.

TIME (page 44)

Afficher la durée de lecture écoulée/ restante sur l’affichage du panneau frontal.

(page 66)

- sert à sélectionner un numéro de canal

supérieur à 10.

D (audio) (pages 52, 53)

Sélectionner le format audio et la plage.

(sous-titre) (page 41)

Sélectionner la langue des sous-titres lorsque des sous-titres multilingues sont enregistrés sur un BD-ROM/DVD VIDEO.

D.TUNING (page 57)

Sélectionner les fréquences radio.

(angle) (page 41)

Sélectionner d’autres angles de vue lorsque plusieurs angles sont enregistrés sur un BDROM/DVD VIDEO.

SYSTEM MENU (pages 36, 46, 53, 58, 68, 69)

Accéder au menu système.

DIGITAL (page 66)

Basculer en mode numérique.

ANALOG (page 66)

Basculer en mode analogique.

(large) (page 66)

Modifier le format d’écran du téléviseur raccordé.

E Touches de couleur (rouge/vert/jaune/

bleu) (pages 55, 81)

Touches de raccourci permettant de sélectionner des éléments dans certains menus de BD (peuvent également être utilisées pour des opérations interactives Java de BD).

F TOP MENU (page 42)

Ouvrir ou fermer le menu supérieur du BD ou DVD.

DISPLAY (page 44)

Afficher les informations relatives à la lecture sur l’écran du téléviseur.

POP UP/MENU (page 42)

Ouvrir ou fermer le menu contextuel du BD-ROM ou le menu du DVD.

OPTIONS (pages 38, 47, 49, 55)

Afficher le menu d’options sur l’écran du téléviseur.

HOME (pages 31, 38, 47, 49, 55, 71)

Accéder au menu d’accueil du système ou le quitter.

RETURN (pages 66, 81)

Revenir à l’affichage précédent.

C/X/x/c (pages 31, 36, 38, 46, 47, 49, 53, 55, 58, 68, 69, 71)

Déplacer la surbrillance vers un élément affiché.

(ENTER) (pages 31, 36, 38, 46, 47,

49, 53, 55, 58, 68, 69, 71)

Saisir l’élément sélectionné.

(guide) (page 66)

Afficher le guide électronique des programmes (Electronic Programme Guide, EPG) numérique.

TOOLS (page 66)

Afficher le menu des opérations disponibles pour l’affichage en cours.

G FUNCTION (pages 34, 38, 47, 49, 55, 61)

Sélectionner la source de lecture.

SOUND MODE (page 51)

Sélectionner un mode son qui convient aux film, à la musique, etc.

H ./> (précédent/suivant) (pages

38, 47, 49)

Passer au chapitre, à la plage ou au fichier précédent(e)/suivant(e). Pour accéder au début de la plage précédente, appuyez à deux reprises sur ..

PRESET +/– (page 55)

Sélectionner la station de radio présélectionnée.

REPLAY/ADVANCE (page 38)

Relire la scène/effectuer une brève avance rapide sur la scène.

m/M (retour rapide/avance rapide) (pages 38, 47)

Appuyez sur cette touche pendant la lecture pour effectuer une avance ou un retour rapide sur le disque. A chaque pression sur cette touche, la vitesse de recherche change.

Pour revenir à la vitesse normale, appuyez sur N.

TUNING +/– (page 55)

Rechercher des stations de radio.

N (lire) (pages 38, 47, 49)

Démarrer ou redémarrer la lecture. Lire un diaporama lorsqu’un disque contenant des fichiers image JPEG est inséré.

X (pause) (pages 38, 47, 49)

Suspendre ou redémarrer la lecture.

x (arrêter) (pages 38, 47, 49)

Arrêter la lecture et mémoriser le point d’arrêt (point de reprise).

Le point de reprise d’un titre ou d’une plage est le dernier point lu ou la dernière photo d’un dossier de photos.

SCENE SEARCH (page 42)

Basculer en mode Chercher scène afin de pouvoir parcourir rapidement les scènes au sein du titre en cours de lecture.

I (silencieux) (pages 38, 47, 66)

Désactiver temporairement le son.

2 (volume) +/– (pages 38, 66)

Régler le volume.

PROG +/– (page 66)

Sélectionner les canaux supérieurs ou inférieurs.

c/C (page 66)

Lorsque vous avez appuyé sur

/, vous

pouvez sélectionner la page suivante ( ou précédente (

t/ (entrée du téléviseur) (page 66)

C).

Faire basculer la source d’entrée du téléviseur entre le téléviseur et d’autres sources d’entrée.

DISPLAY (page 55)

Faire basculer les informations relatives à la radio de l’affichage du panneau frontal entre la fréquence radio et le nom de la station.

/ (afficher les infos/texte) (page

66)

Afficher les informations.

Unité de commande

Vue du dessus

Avec le cache avant fermé

Avec le cache avant ouvert

FUNCTION

VOL

A "/1 (activité/veille) (page 38)

Mettre le système sous tension ou passer en mode de veille.

B Z (ouvrir/fermer)

Ouvrir ou fermer le plateau du disque.

C DEL d’éclairage (page 70) D DEL d’éclairage du logo (page 69) E Plateau du disque (page 38) F (capteur de télécommande) (page 7) G Affichage du panneau frontal H Touches des fonctions de lecture

(page 38) N (lire)

Démarrer ou redémarrer la lecture.

Lire un diaporama lorsqu’un disque contenant des fichiers image JPEG est inséré.

x (arrêter)

Arrêter la lecture et mémoriser le point d’arrêt (point de reprise).

Le point de reprise d’un titre ou d’une plage est le dernier point lu ou la dernière photo d’un dossier de photos.

FUNCTION

Sélectionner la source de lecture.

VOL +/–

Régler le volume du système.

I Témoin de protection (page 88)

S’allume en rouge en cas de détection d’un problème d’alimentation, etc.

Affichage du panneau frontal

A propos des indications de l’affichage du panneau frontal

SLEEP TUNED MONO STEREO NTSC

A S’allume lorsque le système accède au

réseau.

B Clignote quand la minuterie

d’endormissement est réglée. (page 68)

C S’allume quand une station est captée.

(Radio uniquement) (page 55)

D S’allume lorsque [Mode FM] est réglé

sur [Mono]. (Radio uniquement) (page 55)

E S’allume quand du son stéréo est

capté. (Radio uniquement) (page 55)

F S’allume lors de la reproduction d’un

signal vidéo à l’aide du système de couleurs NTSC.

G S’allume lorsque la mémoire externe

est reconnue. (page 28)

H S’allume lorsque la prise HDMI OUT est

correctement raccordée à un appareil compatible HDCP (High-bandwidth Digital Content Protection) avec entrée HDMI ou DVI (Digital Visual Interface).

I S’allume lors de la reproduction de

signaux vidéo 720p/1080i/1080p provenant de la prise HDMI OUT ou de signaux vidéo 720p/1080i provenant des prises COMPONENT VIDEO OUT.

EXT HDMI HD 24P 2CH MUTING

BASS NIGHT STAGEWIDE

J S’allume lors de la reproduction de

signaux vidéo 1920 × 1080p/24 Hz.

K 2CH : S’allume lors de la lecture en

mode « 2CH STEREO ».

L S’allume lorsque le son du système est

désactivé. (pages 38, 47)

M S’allume quand la fonction DYNAMIC

BASS est activée. (page 53)

N S’allume lorsque le mode nuit est

activé. (page 53)

O WIDE STAGE : S’allume lors de la

lecture avec l’effet de son surround « WIDE STAGE ».

P S’allume lorsqu’un disque est inséré. Q Affiche l’état du système, notamment

le chapitre, le titre ou le numéro de plage, les informations temporelles, la fréquence radio, l’état de la lecture, etc.

R Affiche l’état de lecture du système.

Arrière de l’unité de commande

EXT

DC5V

0.5A MAX

HDMI

OUT

LAN(100)

A Emplacement EXT (page 28) B Prises COMPONENT VIDEO OUT

(page 22)

C Prise ANTENNA (FM 75Ω COAXIAL)

(page 27)

D Prise DMPORT (DIGITAL MEDIA PORT)

(page 25)

E Prises AUDIO (AUDIO IN L/R) (page 25) F Prise VIDEO OUT (page 22)

Caisson de graves

COMPONENT VIDEO OUT

PR/CRPB/CBY

DC5V

0.7A MAX

DIGITAL IN

OPTICAL

TV SAT/CABLE

DIGITAL IN

COAXIAL

VIDEO

OUT

FM75 COAXIAL

LAUDIO IN

AUDIO

ANTENNA DMPORT

G Prise SAT/CABLE (DIGITAL IN

COAXIAL) (page 25)

H Prise TV (DIGITAL IN OPTICAL)

(page 24)

I Orifices de ventilation J Prise HDMI OUT (page 22) K Borne LAN (100) (page 29)

SYSTEM CONTROL

ONLY FOR HCD-Z7

SPEAKER

IMPEDANCE USE 4

FRONT R FRONT L

A Orifices de ventilation B Prise SYSTEM CONTROL (page 19) C Prise SPEAKER R (page 20) D Prise SPEAKER L (page 20)

Préparation

Etape 1 : Installation du système

Préparation

Positionnement des enceintes

Pour optimiser le son, placez toutes les enceintes à la même distance de la position d’écoute (A).

Placez le système de la manière illustrée ci-dessous.

A Enceinte avant gauche (L) B Enceinte avant droite (R) C Caisson de graves

D Unité de commande

Remarque

• Faites attention lors de la mise en place des enceintes et/ou des supports d’enceinte fixés aux enceintes si le plancher est traité (ciré, encaustiqué, poli, etc.), car cela peut provoquer une décoloration ou des taches.

• Ne vous appuyez pas contre les enceintes et ne vous accrochez pas à celles-ci, car elles risqueraient alors de tomber.

• Selon l’emplacement du caisson de graves, l’image du téléviseur risque de subir une certaine distorsion. Dans ce cas, éloignez le caisson de graves du téléviseur.

• N’obstruez pas les orifices de ventilation de l’unité de commande et du caisson de graves.

• Placez les deux enceintes avant à la même distance l’une de l’autre que celle qui les sépare de la position d’écoute (pour former un triangle isocèle).

• Laissez au moins 0,6 m entre les enceintes avant.

• Placez les enceintes avant en avant par rapport au téléviseur. Vérifiez qu’aucun obstacle réfléchissant ne se trouve devant les enceintes.

Pour installer les enceintes avant

Un support réglable est rangé dans le dessous de l’enceinte. Tournez le support réglable à 90° ou 180° lors de l’installation de l’enceinte afin d’écarter les risques de chute. Sélectionnez l’angle selon vos préférences.

Lors de l’installation des enceintes en position verticale

90° 180°

Remarque

• Les deux enceintes avant doivent être dirigées vers l’avant. N’installez pas les enceintes en position inclinée.

Correct

Incorrect

Lors de l’installation des enceintes selon la même inclinaison que l’unité de commande

Remarque relative à la manipulation du caisson de graves

N’introduisez pas la main dans la fente du caisson de grave pendant que vous le soulevez, car vous risqueriez d’endommager l’excitateur de l’enceinte. Lorsque vous le soulevez, soutenez le dessous du caisson de graves.

Préparation

Caisson de graves

Fentes

Conseil

• Il est recommandé de poser le caisson de graves sur un sol dur.

• Vous pouvez également placer le caisson de graves de l’un ou l’autre côté, face à la position d’écoute.

Si vous installez les enceintes au mur

Attention

• Adressez-vous à un magasin de bricolage ou à un installateur pour connaître le matériau du mur ou les vis à utiliser.

• Utilisez des vis adaptées au matériau et à la résistance du mur. Comme les plaques de plâtre sont particulièrement fragiles, fixez fermement les vis à une poutre et fixez-les au mur. Installez les enceintes sur une paroi verticale et

Préparation

plate équipée d’un renforcement.

• Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.

1 Avant d’installer les enceintes au mur, veillez à ranger le support réglable là où il se

trouvait, sur le dessous des enceintes.

Support réglable

2 Raccordez le cordon d’enceinte à l’enceinte.

Tube coloré Enceinte avant gauche (L) : Blanc Enceinte avant droite (R) : Rouge

3 Préparez des vis (non fournies) adaptées à l’orifice situé à l’arrière de chaque enceinte.

Reportez-vous aux illustrations ci-dessous.

Orifice situé à l’arrière de l’enceinte

5mm

10 mm

4 Fixez les vis au mur.

5 à 7 mm

5 Accrochez les enceintes aux vis.

Arrière de l’enceinte

Préparation

Etape 2 : Raccordement du système

Ne raccordez pas le cordon d’alimentation du caisson de graves à une prise murale avant d’avoir effectué tous les autres raccordements.

Préparation

Dessous du caisson de graves

SYSTEM CONTROL

ONLY FOR HCD-Z7

SPEAKER

IMPEDANCE USE 4

FRONT R FRONT L

Enceinte avant gauche (L) Enceinte avant droite (R)Caisson de

Cordon d’alimentation

Fiche

graves

Fil d’antenne FM

Téléviseur

FUNCTION

Unité de commande

: Sens du signal

VOL

Magnétoscope, récepteur satellite numérique, PlayStation, etc.

Adaptateur DIGITAL MEDIA PORT

Raccordement de l’unité de commande

Raccordez le connecteur système de l’unité de commande à la prise SYSTEM CONTROL du caisson de graves. Insérez la fiche du cordon SYSTEM CONTROL, puis serrez les vis de celle-ci.

Fiche

S Y

S T

E M

R H

C D

Câble SYSTEM CONTROL

Vis

S P

E A

N T

I M

P E D

Chiffon doux (non fourni)

Préparation

Dessous du caisson de graves

EXT

DC5V

0.5A MAX

HDMI

OUT

LAN(100)

Arrière de l’unité de commande

COMPONENT VIDEO OUT

PR/CRPB/CBY

DC5V

0.7A MAX

DIGITAL IN OPTICAL

TV SAT/CABLE

DIGITAL IN COAXIAL

VIDEO

OUT

FM75

COAXIAL

LAUDIO IN

AUDIO

ANTENNA DMPORT

Raccordement des enceintes

Pour raccorder les cordons d’enceinte au caisson de graves

Le connecteur des cordons d’enceinte et le tube coloré possèdent un code de couleur qui dépend du type d’enceinte. Raccordez les cordons d’enceinte aux prises SPEAKER de couleur correspondante sur le caisson de graves.

Préparation

Lors du raccordement au caisson de graves, insérez le connecteur jusqu’à ce qu’il émette un déclic.

Blanc (Enceinte avant gauche (L))

Rouge (Enceinte avant droite (R))

S Y

T E

C D

Z 7

P E

I M

E D

Chiffon doux (non fourni)

Dessous du caisson de graves

Enceintes avant

Pour raccorder les cordons d’enceinte à l’enceinte

Veillez à faire correspondre les cordons d’enceinte aux bornes appropriées des enceintes : le cordon d’enceinte doté du tube coloré correspond à 3 et le cordon d’enceinte dépourvu de tube coloré correspond à #. Ne coincez pas l’isolant du cordon d’enceinte (revêtement en caoutchouc) dans les bornes d’enceinte.

Arrière de l’enceinte

Connecteur

Tube coloré

(+)

(–)

Pour éviter de court-circuiter les enceintes

Un court-circuit au niveau des enceintes peut endommager le système. Pour éviter cela, prenez les précautions suivantes lors du raccordement des enceintes. Assurez-vous que le fil dénudé de chaque cordon d’enceinte n’entre pas en contact avec une autre borne ou avec un fil dénudé d’un autre cordon d’enceinte, comme illustré ci-dessous.

Préparation

Le cordon d’enceinte dont l’extrémité est dénudée touche une autre borne de l’enceinte.

Remarque

• Veillez à faire correspondre le cordon d’enceinte à la borne appropriée des composants : 3 à 3 et # à #. Si les

cordons sont inversés, le son manquera de graves et sera peut-être déformé.

Les cordons dont les extrémités sont dénudées se touch ent en raison d’une suppression excessive de l’isolation.

Raccordement du téléviseur (connexion vidéo)

Cette connexion envoie un signal vidéo au téléviseur. Selon les prises disponibles sur votre téléviseur, sélectionnez la méthode de connexion.

Préparation

Arrière de l’unité de commande

DC5V

0.5A MAX

OUT

LAN(100)

B Câble HDMI (non fourni)

AUDIO IN

AUDIO

DIGITAL IN

COAXIAL

DIGITAL IN

OPTICAL

A Cordon vidéo

DC5V

0.7A MAX

FM75

DMPORT

COAXIAL

ANTENNA

C Câble vidéo composant (non fourni)

Vers la prise HDMI IN du téléviseur.

Vers la prise d’entrée vidéo du téléviseur.

Vers les prises d’entrée vidéo composant du téléviseur.

Méthode 1 : Raccordement à l’aide d’un cordon vidéo (A)

Il s’agit du raccordement de base.

Méthode 2 : Raccordement à l’aide d’un câble HDMI* (B) et d’un cordon vidéo (A)

Si votre téléviseur est doté d’une prise HDMI, raccordez l’appareil au téléviseur à l’aide d’un câble HDMI et d’un cordon vidéo. Cela permet d’améliorer la qualité d’image par rapport à l’utilisation du cordon vidéo uniquement. Lors du raccordement à l’aide du câble HDMI, vous devez sélectionner le type de signal de sortie (pages 31, 74). Pour visionner des images provenant de l’adaptateur DIGITAL MEDIA PORT, vous devez effectuer le raccordement au téléviseur à l’aide du cordon vidéo. Les signaux vidéo provenant de l’adaptateur DIGITAL MEDIA PORT ne sont pas reproduits par la prise HDMI OUT.

* HDMI (High-Definition Multimedia Interface)

Remarque

• Vérifiez que la forme de la prise HDMI de l’unité de commande correspond à l’orientation de la borne du câble HDMI, puis raccordez le câble HDMI.

Méthode 3 : Raccordement à l’aide d’un câble vidéo composant (C) et d’un cordon vidéo (A)

Si votre téléviseur ne possède pas de prise HDMI, mais dispose de prises d’entrée vidéo composant, raccordez l’appareil au téléviseur à l’aide d’un câble vidéo composant et d’un cordon vidéo. Cela permet d’améliorer la qualité d’image par rapport à l’utilisation du cordon vidéo uniquement. Lors du raccordement à l’aide du câble vidéo composant, vous devez sélectionner le format progressif comme type de signal de sortie (pages 31, 74). Pour visionner des images provenant de l’adaptateur DIGITAL MEDIA PORT, vous devez effectuer le raccordement au téléviseur à l’aide du cordon vidéo. Les signaux vidéo provenant de l’adaptateur DIGITAL MEDIA PORT ne sont pas reproduits par la prise COMPONENT VIDEO OUT.

Préparation

Raccordement du téléviseur (connexion audio)

Cette connexion envoie au système un signal audio provenant du téléviseur. Pour écouter le son du téléviseur via le système, effectuez ce raccordement.

Préparation

Arrière de l’unité de commande

DC5V

0.5A MAX

AUDIO IN

AUDIO

DIGITAL IN

COAXIAL

OUT

DIGITAL IN

OPTICAL

DC5V

0.7A MAX

FM75

DMPORT

COAXIAL

ANTENNA

LAN(100)

D Cordon optique numérique (non fourni)

Vers la prise de sortie optique numérique du téléviseur.

Raccordement à l’aide d’un cordon optique numérique (D)

En cas de raccordement à l’aide d’un cordon audio numérique, le système reçoit un signal diffusé en multiplex Dolby Digital et vous pouvez écouter un son diffusé en multiplex.

Remarque

• Pour profiter pleinement de la fonction Commande pour HDMI (page 62), raccordez le système au téléviseur à

l’aide d’un cordon optique numérique (D).

Raccordement des autres composants

Vous pouvez écouter le son des composants raccordés à l’aide des enceintes du système.

• Adaptateur DIGITAL MEDIA PORT : E (TDM-iP20 fourni avec les modèles du Royaume-Uni.

Vous pouvez également utiliser d’autres adaptateurs DIGITAL MEDIA PORT.)

• Magnétoscope, récepteur satellite numérique, PlayStation, source audio portable, etc. (non fourni) :

• Magnétoscope, récepteur satellite numérique, etc. (non fourni) doté d’une prise de sortie coaxiale

numérique : G

E Adaptateur DIGITAL MEDIA PORT (page 61)

Arrière de l’unité de commande

DC5V

0.5A MAX

AUDIO IN

AUDIO

DIGITAL IN

COAXIAL

OUT

DIGITAL IN OPTICAL

DC5V

0.7A MAX

FM75

DMPORT

COAXIAL

ANTENNA

Préparation

LAN(100)

G Cordon coaxial numérique (non fourni)

F Cordon audio (non fourni)

Vers la prise de sortie coaxiale numérique du magnétoscope, du récepteur satellite numérique, etc.

Remarque

Vers les prises de sortie audio du magnétoscope, du récepteur satellite numérique, de la PlayStation, de la source audio portable, etc.

• Raccordez l’adaptateur DIGITAL MEDIA PORT afin que les repères V soient alignés. Lors de la déconnexion, tirez en appuyant sur .

• Si vous racc ordez le système à un composant à l’a ide d’un cordon audio (F), sélectionnez « AUDIO » pour éc outer le son provenant du composant à l’aide de ce système.

Si votre téléviseur possède plusieurs entrées audio/vidéo

Vous pouvez écouter le son à l’aide des enceintes du système via le téléviseur raccordé. Raccordez les composants comme suit.

Téléviseur

Magnétoscope, récepteur satellite numérique, PlayStation, etc.

Préparation

Magnétoscope, récepteur satellite numérique, PlayStation, etc.

Système

FUNCTION

VOL

: Sens du signal

Sélectionnez le composant sur le téléviseur. Pour plus d’informations, reportez-vous au mode d’emploi du téléviseur. Si le téléviseur ne possède pas plusieurs entrées audio/vidéo, vous devez disposer d’une table de montage pour recevoir le son provenant de plusieurs composants.

Raccordement de l’antenne

Pour raccorder l’antenne

Arrière de l’unité de commande

A M

0.7

FM O

Remarque

• Veillez à déplier complètement le fil d’antenne FM.

• Après avoir raccordé le fil d’antenne FM, maintenez-le aussi horizontal que possible.

Conseil

• Si la réception FM laisse à désirer, utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder l’unité de commande à une antenne FM extérieure comme illustré ci-dessous.

Fil d’antenne FM (fourni)

Préparation

Antenne FM extérieure

Arrière de l’unité de commande

FM75

COAXIAL

ANTENNA

Insertion de la mémoire externe

Insérez le dispositif de mémoire externe (mémoire flash USB de 1 GB ou davantage, telle que Sony USM2GL ou USM2GH, non fournie) dans l’emplacement EXT. Vérifiez que « EXT » s’allume sur l’affichage du panneau frontal lors de la mise sous tension du système. En raccordant une mémoire externe, vous pouvez bénéficier de différents contenus supplémentaires (BonusView/BD-Live), selon

Préparation

le disque (page 46).

Arrière de l’unité de commande

EXT

DC5V

0.5A MAX

OUT

LAN(100)

Côté avec les bornes orienté vers le haut

Remarque

Ex. : Sony USM2GL (non fourni)

• Insérez la mémoire externe à l’horizontale. Si vous insérez de force la mémoire externe dans son emplacement, vous risquez d’endommager la mémoire externe et l’emplacement EXT de l’unité de commande.

• Conservez la mémoire externe hors de portée des enfants afin qu’ils ne puissent pas l’avaler par inadvertance.

• Ne forcez pas de manière excessive en insérant la mémoire interne dans son emplacement, car cela pourrait entraîner un dysfonctionnement.

• Pour éviter toute altération des données contenues dans la mémoire externe, mettez le système hors tension lors de l’insertion ou du retrait de celle-ci.

• N’insérez pas de mémoire externe contenant des fichiers de photos ou de musique afin d’éviter toute altération des données de la mémoire externe.

Pour retirer la mémoire externe

1 Appuyez sur "/1 pour mettre le système hors tension. 2 Extrayez la mémoire externe de l’emplacement EXT.

Connexion au réseau

Raccordez la borne LAN (100) de l’unité de commande à votre source Internet à l’aide d’un câble réseau afin de mettre à jour le logiciel du système par l’intermédiaire du réseau. Vous pouvez également utiliser BD-Live (page 46). Définissez les paramètres appropriés dans [Réglages Internet] sous [Réglages Réseau] (page 81).

Arrière de l’unité de commande

Préparation

LAN(100)

En cas de connexion directe à un routeur large bande

Câble réseau (non fourni)

Routeur large bande (non fourni)

Câble réseau (non fourni)

Modem ADSL/ modem câble (non fourni)

Internet

EXT

DC5V

0.5A MAX

HDMI

OUT

En cas de connexion via un routeur LAN sans fil

LAN(100)

Convertisseur multimédia Ethernet/

DIGITAL IN

COAXIAL

OPTICAL

TV SAT/CABLE

Câble réseau (non fourni)

COMPONENT VIDEO OUT

VIDEO OUT

PR/CRPB/CBY

DC5V

0.7A MAX

FM75 COAXIAL

LAUDIO IN

AUDIO

ANTENNA DMPORT

Routeur LAN sans fil (point d’accès) (non fourni)

LAN sans fil (non fourni)

Câble réseau (non fourni)

Modem ADSL/ modem câble (non fourni)

Internet

Pour mettre à jour le logiciel du système par l’intermédiaire du réseau

Reportez-vous aux sections [Mise à jour réseau] (page 72) et [Notification de mise à jour logiciel] (page 80).

Remarque

• Ne raccordez pas de ligne téléphonique à la borne LAN (100), car cela pourrait entraîner un dysfonctionnement.

• Ne raccordez pas la borne LAN de l’unité de commande à la borne LAN de l’ordinateur.

• Selon le modem ou le routeur, le type de câble réseau (LAN), droit ou croisé, diffère. Pour plus de détails sur les câbles réseau (LAN), reportez-vous au mode d’emploi fourni avec le modem ou le routeur.

• Pour profiter pleinement des fonctions BD-Live, nous vous recommandons d’utiliser une connexion Internet d’un débit égal ou supérieur à 1 Mbits/s.

Raccordement du cordon d’alimentation

Avant de raccorder le cordon d’alimentation du caisson de graves à une prise murale, raccordez toutes les enceintes au caisson de graves.

Préparation

Prise murale : La forme de la prise murale varie selon la région.

Pour mettre le système sous/hors tension

"/1

321

654

987

Appuyez sur "/1.

Pour économiser l’énergie en mode de veille

Vérifiez que les paramètres suivants sont définis :

– [Commande pour HDMI] est réglé sur [Non] (page 62).

– [Mode de veille] est réglé sur [Normale] (page 80).

+ 77 hidden pages
