Sony BDV-E880, BDV-E980, BDV-E580, BDV-T58 User Manual 2

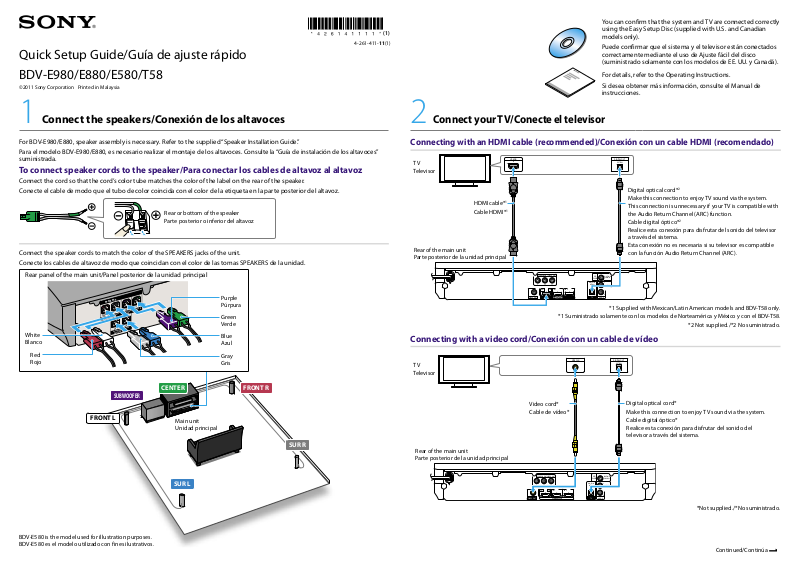

Quick Setup Guide/Guía de ajuste rápido

FRONT R

FRONT L

SUR L

SUR R

SUBWOOFER

CENTER

SPEAKERS

ONLY FOR SS-TS

ONLY FOR SS-WS

ONLY FOR SS-TS

ONLY FOR SS-CT

VIDEO OUT

HDMI IN

DIGITAL OUT

OPTICAL

COMPONENT VIDEO OUT

PBP

VIDEO OUT

AUDIO IN

AUDIO

SAT/

CABLE

COAXIAL

DIGITAL IN

ARC

OUT

IN 1 IN 2

OPTICAL

DIGITAL IN

VIDEO IN

COMPONENT VIDEO OUT

PBP

ARC

OUT

IN 1 IN 2

AUDIO IN

AUDIO

SAT/

CABLE

COAXIAL

DIGITAL IN

DIGITAL OUT

OPTICAL

DIGITAL IN

VIDEO OUT

(1)

4-261-411-11(1)

You can confirm that the system and TV are connected correctly using the Easy Setup Disc (supplied with U.S. and Canadian models only).

Puede confirmar que el sistema y el televisor están conectados correctamente mediante el uso de Ajuste fácil del disco (suministrado solamente con los modelos de EE. UU. y Canadá).

BDV-E980/E880/E580/T58

For BDV-E980/E880, speaker assembly is necessary. Refer to the supplied “Speaker Installation Guide.”

Para el modelo BDV-E980/E880, es necesario realizar el montaje de los altavoces. Consulte la “Guía de instalación de los altavoces” suministrada.

To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz

Connect the cord so that the cord’s color tube matches the color of the label on the rear of the speaker.

Conecte el cable de modo que el tubo de color coincida con el color de la etiqueta en la parte posterior del altavoz.

Connect the speaker cords to match the color of the SPEAKERS jacks of the unit.

Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKERS de la unidad.

Connect the speakers/Conexión de los altavoces

Rear or bottom of the speaker Parte posterior o inferior del altavoz

For details, refer to the Operating Instructions.

Si desea obtener más información, consulte el Manual de instrucciones.

Connecting with an HDMI cable (recommended)/Conexión con un cable HDMI (recomendado)

Connect your TV/Conecte el televisor

TV Televisor

HDMI cable* Cable HDMI*

Rear of the main unit Parte posterior de la unidad principal

Digital optical cord*

Make this connection to enjoy TV sound via the system. This connection is unnecessary if your TV is compatible with

the Audio Return Channel (ARC) function. Cable digital óptico*

Realice esta conexión para disfrutar del sonido del televisor a través del sistema.

Esta conexión no es necesaria si su televisor es compatible con la función Audio Return Channel (ARC).

Rear panel of the main unit/Panel posterior de la unidad principal

White Blanco

Red Rojo

CENTER

SUBWOOFER

FRONT L

Main unit Unidad principal

Purple Púrpura

Green Verde

Blue Azul

Gray Gris

FRONT R

SUR R

*1 Supplied with Mexican/Latin American models and BDV-T58 only.

*1 Suministrado solamente con los modelos de Norteamérica y México y con el BDV-T58.

Connecting with a video cord/Conexión con un cable de vídeo

TV Televisor

Video cord* Cable de vídeo*

Rear of the main unit Parte posterior de la unidad principal

Digital optical cord* Make this connection to enjoy TV sound via the system. Cable digital óptico* Realice esta conexión para disfrutar del sonido del

televisor a través del sistema.

*2 Not supplied./*2 No suministrado.

BDV-E580 is the model used for illustration purposes. BDV-E580 es el modelo utilizado con fines ilustrativos.

SUR L

*Not supplied./*No suministrado.

Continued/Continúa



COMPONENT VIDEO OUT

PBP

VIDEO OUT

OPTICAL

DIGITAL IN

AUDIO IN

AUDIO

SAT/

CABLE

COAXIAL

DIGITAL IN

HDMI OUT

ARC

OUT

IN 1 IN 2

Note

Nota

DIGITAL OUT

COAXIAL

COMPONENT VIDEO OUT

PBP

VIDEO OUT

ARC

OUT

IN 1 IN 2

OPTICAL

DIGITAL IN

AUDIO IN

AUDIO

VIDEO OUT VIDEO IN

COAXIAL

DIGITAL IN

SAT/

CABLE

Note

Nota

If you do not use a cable box, skip to Step 4.

Si no utiliza un receptor de cable, diríjase al paso 4.

Connecting with an HDMI cable (recommended)/Conexión con un cable HDMI (recomendado)

Connect your cable box/Conecte el receptor de cable

Perform “Easy Setup”

Realización de la “Conguración fácil”

Do not insert a disc before performing the “Easy Setup.”

No inserte ningún disco antes de llevar a cabo la “Configuración fácil”.

1. Insert batteries into the remote.

4. Perform basic settings by following the on-screen instructions in “Easy Setup” using /// and .

Siga las instrucciones en pantalla para

realizar los ajustes básicos en “Configuración fácil” mediante

///

y .

Cable box Receptor de

cable

HDMI cable* Cable HDMI*

Rear of the main unit Parte posterior de la unidad principal

*Not supplied./*No suministrado.

To enjoy sound from your cable box, press FUNCTION repeatedly to select “HDMI 1.”



Para disfrutar del sonido desde el receptor de cable, pulse FUNCTION varias veces para seleccionar “HDMI 1”.



Connecting with a video cord/Conexión con un cable de vídeo

Cable box Receptor de

cable

Video cord* Cable de vídeo*

TV Televisor

This connection is completed in Step 2, “Connecting with an HDMI cable (recommended)” on the front side.

Esta conexión se habrá completado en el paso 2, “Conexión con un cable HDMI (recomendado)” en la parte delantera.

TV Televisor

Inserte las pilas en el mando a distancia.

2. Connect the AC power cords of the main unit and your TV to the AC power outlet, and then turn on the power of the main unit and your TV.

Conecte los cables de alimentación de

ca de la unidad principal y el televisor a la toma de corriente de ca y, a continuación, encienda la alimentación de la unidad principal y del televisor.

3. Switch the input selector on your TV so that system screens like the ones below appear on the TV screen.

Cambie el selector de entrada del

televisor de manera que aparezcan pantallas similares a las que aparecen en la pantalla del televisor.

Starting up Inicio

“Easy Setup” screen Pantalla “Configuración fácil”

///

[Easy Setup is now complete.] appears when “Easy Setup” is complete.

Aparece el mensaje [Ha completado la configuración fácil.] cuando finaliza la “Configuración fácil”.

Basic setup is complete. Refer to the supplied Operating Instructions for details on how to enjoy disc playback and many other features.

La configuración básica ha finalizado. Consulte el Manual de instrucciones suministrado para obtener más información acerca de cómo puede disfrutar de la reproducción de discos y otras funciones.

Rear of the main unit Parte posterior de la unidad principal

To enable this connection, set [Control for HDMI] in [HDMI Settings] of [System Settings] to [Off]. For details, refer to “Using the Setup



Display” in the supplied Operating Instructions.

To enjoy sound from your cable box, press FUNCTION repeatedly to select “SAT/CABLE.”



Para activar esta conexión, ajuste [Control por HDMI] en [Configuración HDMI] de [Ajustes del sistema] en [No]. Para obtener más



información, consulte “Uso de la pantalla de ajustes” en el Manual de instrucciones suministrado.

Para disfrutar del sonido desde el receptor de cable, pulse FUNCTION varias veces para seleccionar “SAT/CABLE”.



Digital coaxial cord* Make this connection to enjoy cable box sound via the system. Cable digital coaxial* Realice esta conexión para disfrutar del receptor de cable a través

del sistema.

This connection is completed in Step 2, “Connecting with a video cord” on the front side.

Esta conexión se habrá completado en el paso 2, “Conexión con un cable de vídeo” en la parte delantera.

*Not supplied./*No suministrado.
