Blu-ray Disc™/DVD
家庭影音系统
使用说明书
4-261-387-92(1)
在操作本系统之前，请详细阅读本手册并妥善保管以备将来参考。
BDV-E980
警告
切勿将本设备安装在狭窄
的空间内，如书柜或壁橱。
为防止火灾，切勿用报纸、
桌布、窗帘等遮住设备的
通风口。并且切勿将点燃
的蜡烛等明火火源放在设
备上。
为防止火灾或触电危险，
切勿使本设备受到水滴或
飞溅，且切勿将盛满液体
的花瓶等物体放在设备上。
切勿将电池或装有电池的
设备暴露在极端高温的环
境下，如阳光、明火之类
的环境。
为了防止人身伤害，必须
根据安装说明将本设备牢
牢固定到地板 / 墙壁上。
仅限室内使用。
注意
本产品所使用的光学装置
将增加对眼睛的伤害。在
本 Blu-ray Disc/DVD Home
Theatre System 中使用的
激光束对眼睛有害，请勿
试图拆卸机壳。
请仅联系合格人员进行维
修。
本设备定级为 CLASS 3R
LASER 产品。激光保护罩打
开时会发出可见和不可见
激光辐射，因此切勿直接
照射眼睛。
此标志位于机壳内的激光
保护罩上。
本设备定级为 CLASS 1
LASER 产品。此标志位于背
部外表面。
铭牌位于底部外表面。
有触电危险严禁拆开
内部无操作者可修理元
件，维修请咨询具备资格
人士。
为防止触电严禁拆开机
壳，维修请咨询具备资格
人士。
注意事项
关于电源
• 只要本机连接至电源插
座，即使关闭电源，本机
也不会与电源断开连接。
• 由于电源插头用于断开本
机与电源的连接，请将本
机连接至易于插拔的电源
插座。若您发现本机的任
何异常，请立即将主电源
插头从交流电源插座上拔
下。
CS
2
关于观看 3D 视频图像
有些人在观看 3D 视频图像
时会感到不适 （例如眼睛
疲劳、劳累或恶心）。Sony
建议所有观众在观看 3D 视
频图像时定期休息。所需
休息的长度和频率因人而
异。由您自行决定。如果
感到有任何不适，应停止
观看 3D 视频图像，直到不
适感消失，如有必要请就
医。您还应查看 (i) 与本
产品配合使用的任何其他
设备，或用本产品播放的
Blu-ray Disc 内容的使用
说明书和 / 或注意信息，
以及 (ii) 我们的网站
（http://
esupport.sony.com/），以
获取最新信息。幼儿 （特
别是六岁以下）的视力仍
在发育阶段。请先咨询医
生 （如小儿科医生或眼科
医生）后，再允许幼儿观
看 3D 视频图像。
成人应监督幼儿，以确保
他们遵守上述建议。
复制保护
请注意 Blu-ray DiscTM和
DVD 媒体中使用了高级内容
保护系统。这些系统，即
AACS （Advanced Access
Content System）和 CSS
（Content Scramble
System），可能会包含一些
对播放、模拟输出和其它
类似功能的限制。本产品
的操作和设置的限制可能
会因购买日期而异，因为
AACS 的董事会可能会在用
户购买后采用或改变限制
条款。
版权和商标
• 本系统采用了 Dolby*
Digital 和 Dolby Pro
Logic （II）自适应矩阵
环绕解码器和 DTS**
Digital Surround
System。
* 由 Dolby
Laboratories 授权
制造。
杜比、Dolby、Pro
Logic 和双 D 标志是
Dolby Laboratories
的商标。
**经美国专利5451942;
5956674; 5974380;
5978762; 6226616;
6487535; 7212872;
7333929; 7392195;
7272567 和其他已注
册及在申请中的美国
和世界专利许可制
造。DTS、DTS-HD 和
符号是 DTS, Inc. 的
注册商标，DTS-HD
Master Audio 和 DTS
标志是其商标。产品
包括软件。 © DTS,
Inc. 保留所有权利。
• 本系统采用 HighDefinition Multimedia
Interface （HDMI
TM
）技
术。
HDMI、HDMI 标识和 HighDefinition Multimedia
Interface 是 HDMI
Licensing LLC 在美国和
其他国家的商标或注册商
标。
• Java 是 Oracle 和 / 或其分
公司的商标。
•“BD-LIVE”和
“BONUSVIEW”是 Blu-ray
Disc Association 的商
标。
•“Blu-ray Disc”是商标。
•“Blu-ray Disc”、
“DVD+RW”、“DVD-RW”、
“DVD+R”、“DVD-R”、
“DVD VIDEO”和 “CD”
标志是商标。
•“Blu-ray 3D”和
“Blu-ray 3D”标志是
Blu-ray Disc
Association 的商标。
•“BRAVIA”是 Sony
Corporation 的商标。
•“AVCHD”和 “AVCHD”标
志是 Panasonic
Corporation 和 Sony
Corporation 的商标。
• 、“XMB”和 “xross
media bar”是 Sony
Corporation 和 Sony
Computer Entertainment
Inc. 的商标。
•“PLAYSTATION”是 Sony
Computer Entertainment
Inc. 的商标。
• 音乐和视频识别技术及相
关数据由 Gracenote
®
提
供。Gracenote 是音乐识
别技术和相关内容公认的
行业标准。有关详细信
息，请访问
www.gracenote.com。
来自 Gracenote, Inc. 的
CD、DVD、Blu-ray Disc
和音乐及视频相关数据，
都具有 Gracenote©2000现今的版权。Gracenote
软件，具有
Gracenote©2000- 现今的
版权。Gracenote 所拥有
的一个或以上的专利应用
于本产品和服务。有关可
适用 Gracenote 专利的非
详尽列表，参见
Gracenote 网站。
Gracenote、CDDB、
MusicID、MediaVOCS、
Gracenote 标志和标识、
以及 “Powered by
Gracenote”标志是
CS
3
Gracenote 在美国和 / 或
其他国家的注册商标或商
标。
• Wi-Fi CERTIFIEDTM标志
是 Wi-Fi Alliance 的认证
标记。
• Wi-Fi Protected Setup
标记是 Wi-Fi Alliance 的
标记。
•“Wi-Fi CERTIFIED
“Wi-Fi Protected
TM
Setup
Alliance 的商标。
•“PhotoTV HD”和
“PhotoTV HD”标志是
Sony Corporation 的商
标。
• MPEG Layer-3 音频编码技
术和专利由 Fraunhofer
IIS 和 Thomson 许可。
• iPhone、iPod、iPod
classic、iPod nano 和
iPod touch 是 Apple Inc.
在美国和其他国家的注册
商标。
•“Made for iPod”和
“Made for iPhone”表示
电子配件分别专为连接
iPod或iPhone 而设计并由
开发者验证符合 Apple 性
能标准。
Apple 对本设备的操作或
其是否符合安全和监管标
准概不负责。请注意，将
本配件用于iPod或 iPhone
可能会影响无线性能。
”是 Wi-Fi
TM
TM
”和
• Windows Media 是
Microsoft Corporation
在美国和 / 或其他国家的
注册商标或商标。
本产品包含会受到
Microsoft 某些知识产权
约束的技术。未经
Microsoft相关许可，禁止
在本产品外使用或分发此
技术。
内容所有者采用
Microsoft PlayReady
容访问技术保护其知识产
权，包括受版权保护的内
容。本设备采用PlayReady
技术访问受 PlayReady 保
护的内容和 / 或受 WMDRM
保护的内容。如果设备无
法对内容使用进行正确限
制，内容所有者可能会要
求 Microsoft 吊销该设备
对受 PlayReady 保护内容
的使用能力。该吊销操作
不会影响未受保护的内容
或者受其他内容访问技术
保护的内容。内容所有者
可能会要求用户更新
PlayReady 才能访问其内
容。如果拒绝更新，则 将
无法访问需要更新才能访
问的内容。
• DLNA、DLNA
CERTIFIED
Living Network Alliance
的商标、服务标记或认证
标记。
• 所有其他商标归各商标所
有人拥有。
• 通常，其他系统和产品名
称是制造商的商标或注册
商标。本书中未标注 ™
和 ® 标记。
®
标志和 DLNA
TM
是 Digital
™
关于这些使用 说明书
• 这些使用说明书中的说
明用来描述遥控器上的
控制键。如果在本机上
有与遥控器上名称相同
或相似的控制键，则您
也可以使用。
内
• 在本手册中，除非文字
或插图特别指定，否则
“光碟”泛指 BD、DVD、
Super Audio CD 或 CD。
• 某些插图只是草图，可
能与实际产品不同。
• 须知信息 （操作或使用
注意事项）列于 b 图标
下。实用信息 （提示和
其他有用信息）列于
z 图标下。
• 电视机屏幕上显示的项
目可能因地区而异。
• 默认设定有下划线。
CS
4
目录
关于这些使用说明书 ..............4
开箱 ............................ 6
部件和控制器索引 ................8
入门指南
步骤1：安装系统 ................13
步骤2：连接系统 ................17
步骤3：连接网络 ................24
步骤4：执行简易设定 ............26
步骤5：选择播放源 ..............27
步骤6：欣赏环绕声 ..............28
播放
播放光碟 .......................31
从USB设备播放 ..................32
欣赏iPod/iPhone ................ 33
通过网络播放 ...................34
可用选项 .......................36
声音调节
选择效果以匹配播放源 ...........39
选择音频格式、多语言轨迹或
声道 ........................ 39
欣赏多路广播声音 ...............40
调谐器
收听无线电广播 .................41
其他操作
针对 “BRAVIA”Sync使用HDMI控制功
能 .......................... 43
自动校准适当设定 ...............44
设定扬声器 .....................44
使用睡眠定时器 .................46
禁用本机上的按钮 ...............46
用提供的遥控器控制电视机 .......46
改变前面板显示屏的亮度 .........47
在待机模式中省电 ...............47
浏览网站 .......................47
设定网络 .......................49
设定和调节
使用设定画面 .................. 52
[网络更新] .................... 53
[画面设置] .................... 53
[音频设置] .................... 54
[BD/DVD观看设置] .............. 55
[年龄控制设置] ................ 56
[音乐设置] .................... 56
[系统设置] .................... 56
[网络设置] .................... 57
[简易设定] .................... 58
[复位] ........................ 58
附加信息
注意事项 ...................... 59
关于光碟的注意事项 ............ 60
故障排除 ...................... 61
可播放光碟 .................... 66
可播放文件类型 ................ 67
支持的音频格式 ................ 68
规格 .......................... 69
语言代码一览表 ................ 71
索引 .......................... 72
CS
5
开箱
• 前置扬声器 （2）
• 后置扬声器 （2）
• 中置扬声器 （1）
• 低音扬声器 （1）
• 扬声器导线 （5，红色/
白色/绿色/灰色/
蓝色）
• 扬声器底盖 （4）
• 底座 （4）
• 前置和后置扬声器的下部
（4）
• 螺丝 （银色）（4）
• 调频导线式天线 （1）
或
• 遥控器 （1）
• R6（AA尺寸）电池（2）
• 校准麦克风 （1）
• 高速HDMI电缆 （1）
• 使用说明书
• 快速设定指南
• 扬声器安装指南
• Software License
Information （软件许
可信息）
• 螺丝 （黑色）（12）
CS
6
准备遥控器
插入两节R6 （AA尺寸）电池 （提供），电池的3和#两端必须与电池舱内的标志相
对应。
CS
7
部件和控制器索引
详细信息，请参阅括号内所指示的页。
前面板
VOL VOL FUNCTION
A 前面板显示屏
B 软触摸按钮/指示灯
Z （打开/关闭）（第31页）
打开或关闭光碟托盘。
N （播放）
开始或重新开始播放（继续播放）。
当插入包含JPEG图像文件的光碟
时，播放幻灯片。
x （停止）
停止播放并记住停止位置 （续播
点）。
标题/曲目的续播点指的是播放的最
后位置或照片文件夹的最后一张照
片。
VOL +/-
调节系统音量。
FUNCTION
选择播放源。
CS
8
C （USB）端口 （第32页）
用于连接USB设备。
D 电源指示灯
系统电源打开时会亮起。
E 光碟托盘 （第31页）
F "/1 （开/待机）/遥控感应器
打开本机电源或将其设定为待机模
式。
关于软触摸按钮/指示灯
当软触摸按钮指示灯亮起时，可以使用
这些按钮。
可以通过设定[照明/显示]（第56页）打
开/关闭指示灯。将[照明/显示]设定为
[简单/关]时，指示灯将熄灭。在此情况
下，请轻触任意软触摸按钮。当指示灯
亮起时，轻触想要的按钮。
b
•
轻触这些按钮时，这些按钮将相应操作。切勿
过分用力按压。
前面板显示屏
关于前面板显示屏中的指示
A 显示系统的播放状态。
B 启用重复播放时会亮起。
C 接收到立体声时会亮起。（仅无线电）
D 当系统正在通过PARTY STREAMING功能
播放时亮起。
E 当HDMI (OUT)插孔正确连接到带有
HDMI或DVI (Digital Visual
Interface)输入的HDCP (Highbandwidth Digital Content
Protection)兼容设备时亮起。
F 静音开启时会亮起。
G 显示无线电频率等系统状态。
H 当从HDMI (OUT)插孔输出720p/1080i/
1080p 视频信号或从 COMPONENT VIDEO
OUT 插孔输出 720p/1080i 视频信号时
亮起。
CS
9
后面板
SPEAKERS
FRONT R FRONT L
SUBWOOFER
SUR R SUR L
CENTER
VIDEO OUT
A SPEAKERS插孔 （第17页）
B COMPONENT VIDEO OUT插孔 （第19页）
C （USB）端口 （第32页）
D SAT/CABLE（DIGITAL IN COAXIAL）插
孔 （第21页）
E ANTENNA （FM COAXIAL 75Ω）插孔
（第23页）
F A.CAL MIC插孔 （第26、44页）
G AUDIO（AUDIO IN L/R）插孔（第21页）
COMPONENT VIDEO OUT
Y
PBP
R
ARC
OUT
IN 1 IN 2
LAN (100)
DIGITAL IN
OPTICAL
TV
CABLE
DIGITAL IN
SAT/
COAXIAL
L
AUDIO IN
ECM-AC2
R
AUDIO
A.CAL MIC
H TV （DIGITAL IN OPTICAL）插孔
（第19页）
I LAN (100) 端子 （第24页）
J HDMI (IN 2) 插孔 （第21页）
K HDMI (IN 1) 插孔 （第21页）
L HDMI (OUT) 插孔 （第19页）
M VIDEO OUT插孔 （第19页）
COAXIAL
FM
75
ANTENNA
10
CS
遥控器
SPEAKERS
TV
AUDIO
TV
BRAVIA Sync
9
FUNCTION
TOP MENU
RETURN OPTIONS
SOUND MODE
PRESET
TUNING
8
DIMMER
SLEEP
DISPLAY
HOME
231
564
8097
POP UP/ MENU
SOUND MODE
PRESET
TUNING
TV
TV
数字5、 、2 +和N按钮带有触觉
点。操作遥控器时请使用触觉点作为基
准。
• ：用于电视机操作
（详细说明，请参阅“用提供的遥控器
控制电视机”（第46页）。）
A Z （打开/关闭）
打开或关闭光碟托盘。
SPEAKERS TVyAUDIO
选择是否从系统扬声器或电视机扬
声器输出电视机的声音。仅当[HDMI
控制]设定为[开]（第56页）时此功
能可用。
TV "/1 （开/待机）（第46页）
打开电视机电源或将其设定为待机
模式。
1
2
3
4
5
6
7
"/1 （开/待机）（第26、41页）
打开系统电源或将其设定为待机模
式。
B 数字按钮 （第42、46页）
输入标题 / 章编号、预设电台编号
等。
（音频）（第39、40页）
选择音频格式/曲目。
（字幕）（第55页）
当 BD-ROM/DVD VIDEO 上录制了多语
言字幕时，选择字幕语言。
C 彩色按钮 （红色/绿色/黄色/蓝色）
用于选择某些 BD 菜单项目的快捷键
（也可用于BD的Java互动操作）。
D TOP MENU
打开或关闭BD或DVD的顶部菜单。
POP UP/MENU
打开或关闭BD-ROM的弹出菜单或DVD
菜单。
OPTIONS （第28、36、47页）
在电视机屏幕或前面板显示屏中显
示选项菜单。（位置会因选择的功能
而异。）
RETURN
返回至先前的显示。
C/X/x/c
将突出显示移动到显示的项目。
（输入）
输入所选项目。
E SOUND MODE +/- （第39页）
选择声音模式。
HOME（第26、41、44、47、49、52页）
进入或退出系统主菜单。
11
CS
F 播放操作按钮
请参阅 “播放”（第31页）。
./> （前一个/后一个）
跳至上一/下一章、曲目或文件。
（重播/向前）
短暂重播当前场景10秒种。短暂快
进当前场景15秒钟。
m/M （快速/慢速/冻结帧）
播放时快退/快进光碟。每按一次此
按钮，搜索速度即改变。
在暂停模式中按下此按钮超过一秒
钟将激活慢动作播放。在暂停模式
中按下此按钮将一次播放一帧。
慢动作和单帧播放无法用于Blu-ray
3D Disc。
N （播放）
开始或重新开始播放（继续播放）。
当系统打开并且设定为 “BD/DVD”
功能时启动一键式播放（第43页）。
X （暂停）
暂停或重新开始播放。
x （停止）
停止播放并记住停止位置 （续播
点）。标题 / 曲目的续播点指的是播
放的最后位置或照片文件夹的最后
一张照片。
无线电操作按钮
请参阅 “调谐器”（第41页）。
PRESET +/TUNING +/-
G （静音）
暂时关闭声音。
2 （音量）+/- （第41页）
调节音量。
TV 2 （音量）+/-
调节电视机音量。
TV t （电视输入）
在电视机和其他输入源之间切换电
视机的输入源。
H DISPLAY （第31、34、47页）
在电视机屏幕上显示播放和网络浏
览信息。
在前面板显示屏中显示预设电台、
频率等。
将功能设定为 “BD/DVD”以外的设
定时，在前面板显示屏中显示串流
信息/解码状态。当系统设定为
“HDMI1”、“HDMI2”、“TV”或
“SAT/CABLE”功能时，仅当输入数
字信号时才会显示串流信息/解码状
态。
视串流或正在解码的项目而定，串
流信息/解码状态可能不会显示。
I DIMMER （第47页）
改变前面板显示屏的亮度。
SLEEP （第46页）
设定睡眠定时器。
FUNCTION （第27、41页）
选择播放源。
（收藏夹）
显示添加到收藏夹列表的互联网内
容。可以保存18个收藏夹互联网内
容。
12
CS
入门指南

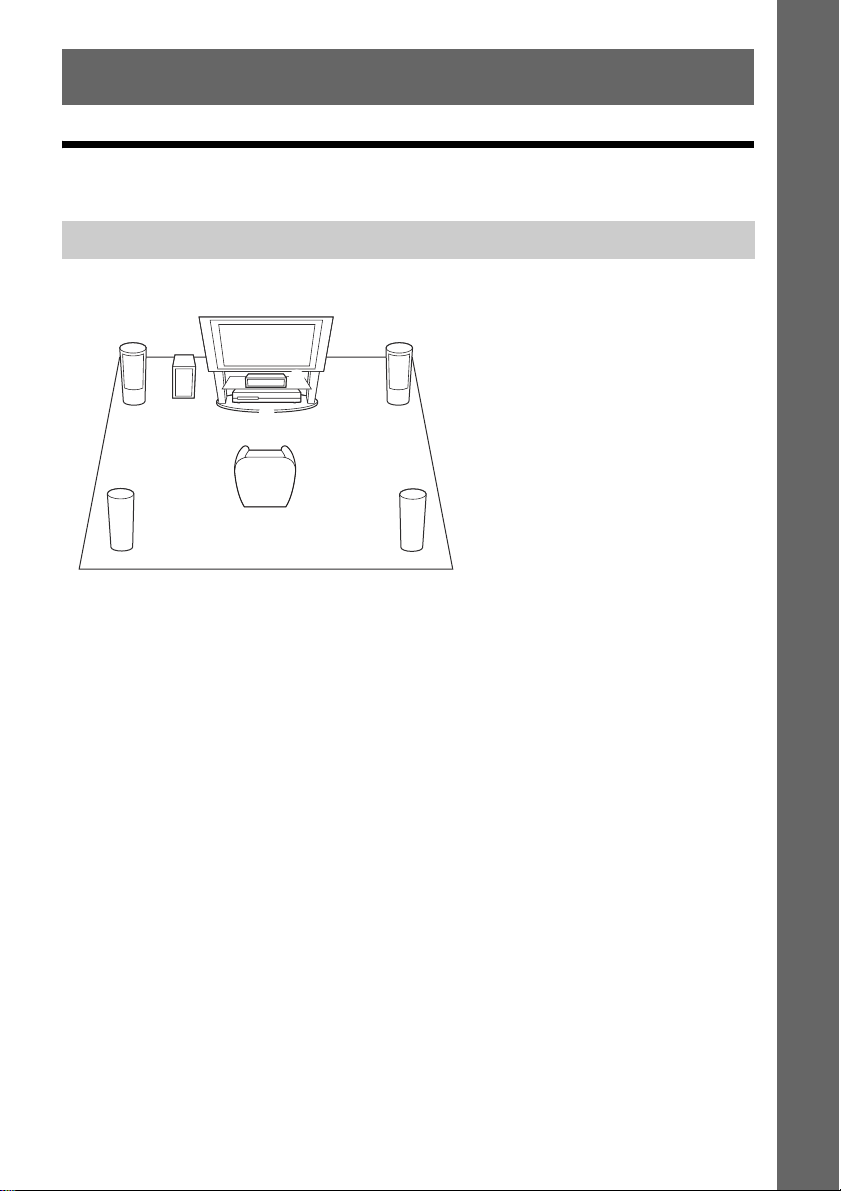

步骤1：安装系统
如何放置系统
参阅下图安装系统。
入门指南
AB
F
C
G
DE
b
• 在将扬声器和 / 或装有扬声器的扬声器支架放置在经特别处理 （打腊、涂油、抛光等）
的地板上时请特别注意，可能会造成地板着色或变色。
• 切勿倚靠或悬吊在扬声器上，以免扬声器翻倒。
z
• 若要装配扬声器，请参阅提供的 “扬声器安装指南”。
• 可以将扬声器安装到墙壁上。详细说明，请参阅提供的 “扬声器安装指南”。
A前置扬声器 （L （左））
B前置扬声器 （R （右））
C中置扬声器
D后置扬声器 （L （左））
E后置扬声器 （R （右））
F低音扬声器
G本机
13
CS
关于低音扬声器的扬声器导线
可以通过改变低音扬声器导线从低音扬声器底部伸出的方向对其进行排列。
入门指南
b
• 为了避免使扬声器短路，请确保扬声器导线连接不以下列示例方式连接。如果出现问
题，请解决。
不正确的扬声器导线连接示例
裸露的扬声器导线与其他
扬声器端子接触
低音扬声器底部
打开包装时：
扬声器导线已连接。
裸露的导线由于绝缘层剥离过多
而互相接触
14
CS
让低音扬声器宽侧向前进行安装时
朝向聆听位置
1 将扬声器导线固定板中的扬声器导线固定到扬声器端子的右边。
扬声器端子右边的扬声器
导线固定板
扬声器导线
2 沿着低音扬声器侧面将扬声器导线穿过缝隙。
缝隙
入门指南
15
CS
让低音扬声器窄侧向前进行安装时
入门指南
朝向聆听位置
1 将扬声器导线固定板中的扬声器导线固定到扬声器端子的左边。
扬声器端子左边的
扬声器导线固定板
扬声器导线
2 沿着低音扬声器侧面将扬声器导线穿过缝隙。
缝隙
16
CS
步骤2：连接系统
有关如何连接系统，请参阅后续页上的信息。
进行所有其他连接之后，再将本机的交流电源线连接至墙壁插座。
若要装配扬声器，请参阅提供的 “扬声器安装指南”。
b
• 在连接另一个带有音量控制的组件时，降低其他组件的音量，避免声音失真。
连接扬声器
将扬声器导线连接至扬声器
需要将扬声器导线分别连接到前置、中置和后置扬声器。
扬声器导线的连接器和色环的颜色取决于扬声器类型。
请确保扬声器导线与扬声器上的对应端子匹配：有色环的扬声器导线对应的是3，
没有色环的扬声器导线对应的是#。切勿将扬声器导线的绝缘部分 （橡胶壳套）夹
在扬声器端子中。
入门指南
连接器
色环
扬声器的背面和底面
(+)
(-)
17
CS
将扬声器导线连接至本机
连接扬声器导线，以匹配本机SPEAKERS插孔的颜色。
当连接到本机时，插入连接器直到听到喀嗒声。
白色
（左前置扬声器
入门指南
（L））
红色
（右前置扬声器
（R））
SPEAKERS
紫色
（低音扬声器）
绿色
（中置扬声器）
本机的后面板
灰色
（右后置扬声器
（R））
FRONT R FRONT L
SUR R SUR L
CENTER
SUBWOOFER
蓝色
（左后置扬声器
（L））
18
CS
连接电视机
将系统连接到电视机后，可在电视机上显示系统图像，以及通过系统扬声器聆听电
视机声音。
视电视机插孔和功能而定，选择连接方式。
• 当电视机有标有 “ARC*”的HDMI插孔时：连接A
• 当电视机有HDMI插孔时：连接A和D
• 当电视机有分量视频输入插孔时：连接B和D
• 当电视机没有以上插孔时：连接C和D
入门指南
视频连接
ABC D
HDMI电缆
（提供）
分量视频电缆
（不提供）
视频导线
（不提供）
图像质量
电视机
HDMI IN
COMPONENT VIDEO IN
Y
PBP
R
绿色
信号流
：视频信号
：音频信号
本机的后面板
ABC D
或
**
绿色
音频连接
数字光学导线
（不提供）
VIDEO IN DIGITAL OUT
红色
黄色
蓝色
或
蓝色
红色
黄色
OPTICAL
COMPONENT VIDEO OUT
DIGITAL IN
OPTICAL
TV
VIDEO OUT
Y
PBP
R
ARC
OUT
IN 1 IN 2
* Audio Return Channel。详细说明，请参阅“关于Audio Return Channel”（第20页）。
**仅当电视机兼容Audio Return Channel功能时可用。
CS
19
AHDMI电缆连接
如果您的电视机带有HDMI插孔，请用HDMI电缆连接电视机。与其他类型的连接相比，
此连接可提供更好的图像质量。
当用HDMI电缆连接时，执行简易设定时需要选择输出信号的类型 （第26页）。
有关更多HDMI设定，请参阅 “[HDMI设定]”（第56页）。
入门指南
关于Audio Return Channel
如果您的电视机兼容Audio Return Channel功能，HDMI电缆连接也从电视机发送数
字音频信号。聆听电视机声音无需另外进行音频连接。有关设定Audio Return
Channel功能，请参阅[Audio Return Channel] （第56页）。
B分量视频电缆连接
如果您的电视机没有HDMI插孔，但是有分量视频输入插孔，请用分量视频电缆连接
电视机。与使用视频导线连接相比，图像质量将有所提高。
当用分量视频电缆连接时，您需要在简易设定中选择输出信号的类型 （第26页）。
C视频导线连接
如果您的电视机没有HDMI插孔或分量视频输入插孔，请进行此连接。
D数字光学导线连接
该连接可将音频信号从电视机发送到系统。若要通过系统聆听电视机的声音，请执
行该连接。使用此连接，系统可接收Dolby Digital多路广播信号，因此您可欣赏多
路广播的声音。
b
• 可以通过选择 “TV”功能欣赏电视机声音 （第27页）。
• 如果您的电视机没有数字光学输出插孔，可以使用声音导线连接本机和电视机以便通过
系统聆听电视机的声音。有关连接的详细说明，请参阅 “连接其他组件”（第21页）。
20
CS
连接其他组件
当想要连接到系统的组件有HDMI (OUT)插孔时
可以使用HDMI电缆连接机顶盒/数字卫星接收器或PLAYSTATION
孔的组件。HDMI电缆连接可以发送视频和音频信号。通过使用HDMI电缆连接系统和
组件，可以通过HDMI (IN 1)或HDMI (IN 2)插孔欣赏高质量的数字图像和声音。
本机的后面板
ARC
OUT
IN 1 IN 2
HDMI电缆 （不提供）
使用HDMI (IN 1)或HDMI (IN 2)。
到机顶盒/数字卫星接收器或PLAYSTATION®3等
HDMI OUT
设备的HDMI OUT插孔
b
• 仅当选择 “HDMI1”或 “HDMI2”功能时，来自HDMI (IN 1/2)插孔的视频信号才会发送
到HDMI (OUT)插孔。
• 若要将音频信号从HDMI (IN 1/2)插孔发送到HDMI (OUT)插孔，可能需要改变音频输出
设定。详细说明，请参阅[音频设置]中的[音频输出] （第55页）。
®
3等有HDMI (OUT)插
入门指南
21
CS
当组件没有HDMI OUT插孔时
连接系统时，让来自系统和其他组件的视频信号发送到电视机，而来自组件的音频
信号发送到系统，如下所示。
电视机
入门指南
视频输出
组件
音频输出
系统
信号流
：视频信号
：音频信号
如果组件仅播放声音，请将组件的音频输出连接到系统。
视组件上的插孔而定，选择连接方式。
• 有数字同轴输出插孔的组件：A
• 没有数字同轴输出插孔的组件：B
本机的后面板
DIGITAL IN
SAT/
COAXIAL
CABLE
L
AUDIO IN
R
AUDIO
：信号流
红色
A 数字同轴导线
白色
B 声音导线 （不提供）
（不提供）
到录像机或数字卫星接收器
等的数字同轴输出插孔
COAXIAL
DIGITAL OUT
白色
L R
AUDIO OUT
红色
到录像机、数字卫星接收器、
PlayStation或便携式音源等设备
的音频输出插孔
b
• 如果进行以上连接，请将[系统设置]的[HDMI设定]中的[HDMI控制]设定为[关] （第56
页）。
• 可以通过为连接A选择 “SAT/CABLE”功能或者为连接B选择“AUDIO”功能（第27页）
来欣赏组件声音。
CS
22
连接天线
本机的后面板
FM
COAXIAL
75
ANTENNA
调频导线式天线
或
（提供）
b
• 必须将调频导线式天线充分伸展开。
• 连接调频导线式天线后，尽可能使天线保持水平。
z
• 如果调频接收状况不良，请使用75欧姆同轴电缆 （不提供），将本机连接到室外调频天
线。
入门指南
23
CS
Loading...
