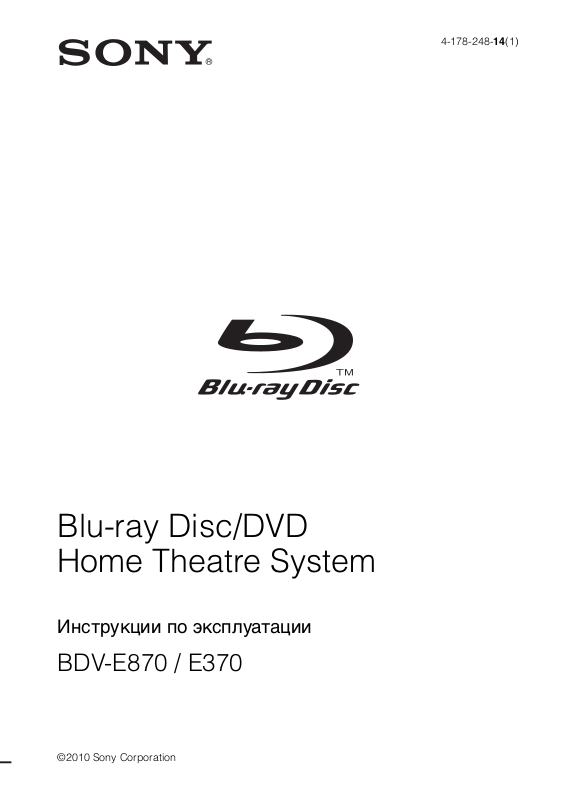

Sony BDV-E870 User Manual [ru]

4-178-248-14(1)

Blu-ray Disc/DVD Home Theatre System

Инструкции по эксплуатации

BDV-E870 / E370

ПРЕДУПРЕЖДЕНИЕ

Не устанавливайте устройство в тесном пространстве, например на книжной полке или в стенном шкафу.

Во избежание возникновения пожара не накрывайте вентиляционные отверстия устройства газетами, скатертями, шторами и т. д. Не ставьте на устройство источники открытого огня, например зажженные свечи. Во избежание возникновения пожара и поражения электрически током не подвергайте устройство воздействию случайных капель и брызг и не ставьте на устройство предметы, наполненные жидкостями, например вазы. Не подвергайте батареи или устройство с установленными батареями воздействию источников чрезмерного тепла, например прямого солнечного света, огня и т. п.

Во избежание травм следует зафиксировать устройство на полу или на стене в соответствии с инструкциями по установке.

Только для использования в помещении.

ОСТОРОЖНО

Использование оптических измерительных приборов с этим изделием увеличивает опасность ухудшения зрения. Так как используемый в этой системе Blu-ray Disc / DVD Home Theatre System луч лазера опасен для зрения, не пытайтесь вскрыть корпус. Для ремонта обращайтесь только к квалифицированному специалисту.

Данное устройство классифицируется как ЛАЗЕРНЫЙ продукт КЛАССА 3R (CLASS 3R LASER). Если защитный кожух лазера открыт, из него исходит видимое и невидимое лазерное излучение, поэтому не подвергайте глаза прямому воздействию излучения. Эта маркировка расположена на защитном кожухе лазера внутри корпуса.

Данное устройство классифицируется как ЛАЗЕРНЫЙ продукт КЛАССА 1 (CLASS 1 LASER). Маркировка расположена на задней панели устройства.

Примечание для покупателей: следующая информация применима только для оборудования, продающегося в странах, где действуют директивы ЕС.

Производителем данного устройства является корпорация Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Уполномоченным представителем по электромагнитной совместимости (EMC) и безопасности изделия является компания Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. По

вопросам обслуживания и гарантии обращайтесь по адресам, указанным в соответствующих документах.

Система домашнего ки нотеатра Blu-ray Disc/DVD

Cтpaнa-пpoизвoдитeль: Малайзия

Для покупателей в России

Для покупателей на Украине

Данное оборудование соответствует следующим требованиям:

- технический регламент по электромагнитной совместимости оборудования (утверждено постановлением правительства № 785 от 200907-29).

- технический регламент безопасности низковольтного электрического оборудования (утверждено постановлением правительства № 1149 от 200910-29);

Уполномоченный представитель на Украине “Сони Украина”, ул. Спасская 30, Киев, 04070, Украина

Меры предосторожности

Данное оборудование протестировано и признано отвечающим требованиям к предельным значениям, установленным в Директиве ЭМС, при использовании соединительного кабеля длиной менее 3 метров. (Модели только для Европы и России)

Источники питания

•Пока устройство включено в настенную розетку, на него по-прежнему подается электропитание, даже если само устройство выключено.

•Так как для отключения устройства от сети питания необходимо отсоединить кабель питания, подключите это устройство к легкодоступной электрической розетке. В случае ненормальной работы устройства немедленно отсоедините кабель питания от электрической розетки.

Просмотр видеоизображений 3D

При просмотре видеоизображений 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Для

получения последней информации необходимо также (i) обратиться к руководству по эксплуатации и/или прочитать предупреждающее сообщение любого другого устройства, используемого с данным изделием, или диска Blu-ray Disc, воспроизведение содержимого которого производится с помощью данного изделия, (ii) посетить наш веб-сайт (для покупателей в Европе и России: http:// www.sony-europe.com/ myproduct/; для покупателей в Азии и Австралии: http:// www.sony-asia.com/support/). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D, обратитесь к врачу (например, педиатру или офтальмологу).

Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

Авторские права и товарные знаки

•В этой системе используется декодер объемного звучания с адаптивной матрицей Dolby* Digital и Dolby Pro Logic (II) и система цифрового объемного звучания DTS** Digital Surround.

* Изготовлено по

лицензии компании Dolby Laboratories. Долби, Pro Logic и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

** Изготовлено по

лицензии и в соответствии с патентами США №: 5451942; 5956674; 5974380; 5978762;

6226616; 6487535; 7212872; 7333929; 7392195; 7272567 и другими патентами в США и прочих странах, выданных и находящихся на рассмотрении. DTS и соответствующий символ являются зарегистрированными товарными знаками, а также DTS-HD, DTSHD Master Audio и логотипы DTS являются товарными знаками корпорации DTS, Inc. Продукт включает программное обеспечение. © DTS, Inc. Все права защищены.

•В системе используется технология High-Definition Multimedia Interface

(HDMI HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

•Java и все связанные с Java товарные знаки и логотипы являются товарными знаками или зарегистрированными товарными знаками корпорации Sun Microsystems, Inc.

•“BD-LIVE” и “BONUSVIEW” являются товарными знаками ассоциации Blu-ray Disc Association.

•“Blu-ray Disc” является товарным знаком.

•Логотипы “Blu-ray Disc”, “DVD+RW”, “DVD-RW”, “DVD+R”, “DVD-R”, “DVD VIDEO” и “CD” являются товарными знаками.

•“Blu-ray 3D” и логотип “Blu-ray 3D” являются товарными знаками Blu-ray Disc Association.

•“BRAVIA” является товарным знаком Sony Corporation.

•“AVCHD” и логотип “AVCHD” являются товарными знаками компании Matsushita Electric Industrial Co., Ltd. и корпорации Sony Corporation.

•“S-AIR” и ее логотип являются товарными знаками корпорации Sony Corporation.

• , “XMB” и “xross media bar” являются товарными знаками корпораций Sony Corporation и Sony Computer Entertainment Inc.

•“PLAYSTATION” является товарным знаком корпорации Sony Computer Entertainment Inc.

, DivX Certified®, а

•DivX также все соответствующие логотипы являются зарегистрированными товарными знаками корпорации DivX, Inc. и используются по лицензии.

•Технология распознавания музыки и видео и взаимосвязанные данные предоставлены Gracenote

Gracenote является промышленным стандартом в технологии распознавания музыки и предоставлении взаимосвязанного контента. Для получения дополнительной информации посетите сайт www.gracenote.com. CD, DVD, Blu-ray Disc, а также взаимосвязанные музыкальные и видеоданные от Gracenote, Inc., авторское право © 2000 по настоящее время Gracenote. Программное обеспечение Gracenote, авторское право

© 2000 по настоящее время Gracenote. К данному продукту и сервису относится один или несколько патентов Gracenote. Для получения информации об имеющемся перечне соответствующих патентов Gracenote обращайтесь к веб-сайту Gracenote. Gracenote, CDDB, MusicID, MediaVOCS, лого и логотип Gracenote, а также лого “Powered by Gracenote” являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других странах.

•“PhotoTV HD” и логотип “PhotoTV HD” являются товарными знаками корпорации Sony Corporation.

•Технология кодирования звука MPEG Layer-3 и патенты используются по лицензии Fraunhofer IIS и Thomson.

•iPod является товарным знаком компании Apple, Inc., зарегистрированным в США

и других странах.

•“Made for iPod” (Сделано для iPod) означает, что электронный компонент разработан для подключения iPod и сертифицирован разработчиком для соответствия эксплуатационным стандартам Apple.

•Apple не несет ответственность за работу таких устройств или их соответствие требованиям безопасности и регулятивным нормам.

•Windows Media является товарным знаком или зарегистрированным товарным знаком корпорации Microsoft Corporation в США и/или других странах.

•DLNA

, логотип DLNA и DLNA CERTIFIED™ являются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance.

•Названия других систем или устройств, как правило, являются товарными знаками или зарегистрированными товарными знаками соответствующих производителей. Знаки ™ и ® не представлены в этом документе.

Об этих инструкциях по эксплуатации

• Указания в этих инструкциях по эксплуатации от носятся к элементам управления на пульте дистанционного управления. Можно также использовать элементы управления на системе с теми же или похожими названиями, что и на пульте дистанционного управления.

• В этом руководстве диски BD, DVD, Super Audio CD и компактдиски обозначаются словом “диск”, если иное не указано в тексте или на рисунках.

• Инструкции в данном руководстве относятся к моделям BDV-E870 и BDV-E370. В качестве примера используется модель BDV-E870. Если существуют какие-либо различия в эксплуатации, они явно указаны в тексте: например, “BDV-E870”.

• Элементы, отображаемые на экране телевизора, могут различаться в зависимости от региона.

• Настройк а по умолчанию подчеркнута.

• Данная система совместима с функцией S-AIR, которая позволяет выполнять беспроводную передачу звука между данным устройством и устройствами S-AIR. Для получения дополнительной информации о функции S-AIR см. раздел “Использование устройства S-AIR” (стр. 48).

• Примечания и инструкции относительно усилителя объемного звучания, заднего усилителя объемного звучания или ресивера S-AIR в данной инструкции по эксплуатации относятся только к случаям, когда используется усилитель объемного звучания, задний усилитель объемного звучания или ресивер S-AIR.

Содержание

Об этих инструкциях по

эксплуатации.................................5

Распаковка ...........................................8

Указатель деталей и элементов

управления...................................10

Начало работы

Шаг 1. Установка системы ........16

Шаг 2. Подключение

системы...................................22

Шаг 3. Упрощенная

настройка ...............................28

Шаг 4. Выбор источника............30

Шаг 5. Воспроизведение

объемного звука ...................31

Воспроизведение

Воспроизведение диска ...................34

Воспроизведение с устройства

USB................................................36

Использование iPod.........................36

Воспроизведение по сети................37

Доступные параметры..................... 40

Настройка звука

Выбор эффекта в соответствии с

источником..................................42

Выбор аудиоформата,

многоязычных звуковых

дорожек или канала...................42

Прослушивание мультиплексного

радиовещания..............................43

Использование звуковых

эффектов......................................44

Тюнер

Прослушивание радио .....................45

Использование системы

радиоданных (RDS) ...................47

Внешнее аудиоустройство

Использование устройства

S-AIR.............................................48

Прочие функции

Использование функции контроля

по HDMI для “BRAVIA”

Sync................................................ 54

Автоматическая калибровка

соответствующих настроек ..... 57

Настройка динамиков ..................... 58

Использование таймера

отключения................................. 60

Блокировка кнопок устройства.... 61

Управление телевизором с

помощью прилагаемого пульта

дистанционного управления.... 61

Энергосбережение в режиме

ожидания...................................... 62

Настройки и регулировки

Использование дисплея

настроек....................................... 63

[Обновление через сеть]................. 64

[Настройки экрана].......................... 64

[Аудионастройки]............................. 65

[Установки просмотра диска

BD/DVD] ..................................... 66

[Установки родительского

контроля]..................................... 67

[Музыкальные настройки] ............. 68

[Системные настройки]................... 68

[Сетевые настройки] ....................... 69

[Упрощенная настройка] ................ 70

[Переустановка] ............................... 70

Дополнительная информация

Меры предосторожности ............... 71

Примечания относительно

дисков ........................................... 72

Поиск и устранение

неисправностей........................... 74

Диски, которые можно

воспроизвести.............................82

Типы файлов, которые можно

воспроизвести.............................83

Поддерживаемые

аудиоформаты............................ 84

Выходное разрешение

видеосигнала................................84

Технические характеристики.........85

Перечень кодов языков...................87

Глоссарий ...........................................88

Указатель ...........................................92

Распаковка

BDV-E870

• Передние динамики (2)

• Проволочная антенна FM (1)

• Винты (6)

• Динамики объемного звучания (2)

• Центральный динамик (1)

• Сабвуфер (1)

или

• Кабели динамиков (3, синий/серый/зеленый)

• Видеокабель (1)

• Пульт дистанционного управления (пульт) (1)

• Батарейки R6 (размер AA) (2)

• Калибровочный микрофон (1)

• Основания (2)

• Нижние крышки динамика (2)

• Инструкции по эксплуатации

• Руководство по установке динамиков

• Руководство по быстрой настройке

• End user license agreement

• Кабель HDMI (1) (Только модели для Тайваня)

BDV-E370

• Передние динамики (2)

• Проволочная антенна FM (1)

или

• Калибровочный микрофон (1)

• Динамики объемного звучания (2)

• Центральный динамик (1)

• Сабвуфер (1)

• Кабели динамиков (5, белый/красный/ синий/серый/зеленый)

• Видеокабель (1)

• Пульт дистанционного управления (пульт) (1)

• Батарейки R6 (размер AA) (2)

• Инструкции по эксплуатации

• Руководство по быстрой настройке

• End user license agreement

• Кабель HDMI (1) (Только модели для Сингапура, Таиланда и Тайваня)

Подготовка пульта дистанционного управления

Вставьте две батарейки R6 (размер AA) (прилагаются), расположив полюса 3 и # батареек в соответствии с метками внутри батарейного отсека.

Указатель деталей и элементов управления

Дополнительные сведения см. на страницах, указанных в скобках.

Передняя панель

FUNCTION VOLUME VOLUME

A "/1 (вкл/ожидание)

Используется для включения устройства или его перевода в режим ожидания.

B Кнопки управления

воспроизведением Z (открыть/закрыть) (стр. 34)

Используется для открывания или закрывания лотка для дисков.

N (воспроизведение)

Используется для возобновления воспроизведения (возобновление воспроизведения).

Используется для демонстрации слайдов при установке диска, содержащего файлы изображений JPEG.

x (стоп)

Используется для остановки воспроизведения с запоминанием места остановки (точки возобновления).

Точкой возобновления для главы или дорожки является последняя воспроизведенная точка, а для папки с фотографиями – последняя фотография.

FUNCTION

Используется для воспроизведения источника.

VOLUME +/–

Используется для регулировки громкости системы.

C Порт (USB) (стр. 36)

Используется для подключение устройства USB.

D Дисплей передней панели E (теледатчик) F Индикатор питания

Загорается при включенной системе.

G Лоток для дисков (стр. 34)

Дисплей передней панели

Индикация дисплея передней панели

A Отображение текущего звукового

формата.

B Загорается при воспроизведении

системой содержимого с использованием функции PARTY STREAMING.

C Загорается при выводе

видеосигнала 1920 × 1080p/24 Гц.

D Загорается при выводе

видеосигнала 720p/1080i/1080p с помощью гнезда HDMI OUT или видеосигнала 720p/1080i с помощью гнезд COMPONENT VIDEO OUT.

E Загорается, если к гнезду HDMI OUT

правильно подключено устройство с поддержкой HDCP (High-bandwidth Digital Content Protection) со входом HDMI или DVI (Digital Visual Interface).

F Загорается при обнаружении

станции. (Только радио) (стр. 45)

G Загорается при обнаружении

стереозвука. (Только радио) (стр. 45)

H Мигает при установке таймера

отключения. (стр. 60)

I Индикатор S-AIR (только при

наличии в устройстве беспроводного передатчика (не прилагается))

Загорается во время беспроводной передачи. Мигает, когда для параметра [Режим ожидания] установлено значение [Вкл], а система находится в режиме ожидания и отсутствует передача данных между устройством и ресивером S-AIR. (стр. 48)

J Отображает состояние системы,

например номер раздела, главы или дорожки, информацию о времени, радиочастоту, состояние воспроизведения, тип объемного звучания и т.д.

K Загорается при выборе повторного

воспроизведения.

L Отображает состояние

воспроизведения системы.

M Загорается при выборе отключения

звука.

Задняя панель

SPEAKERS

FRONT R

FRONT L

SUBWOOFER CENTER

SPEAKERS

SUR R SUR L

LAN(100)

COMPONENT VIDEO OUT

SAT/CABLE

DIGITAL IN

COAXIAL

VIDEO OUT

PB / CBPR / C

DIGITAL IN

OPTICAL

Винты*

ARC

OUT

COAXIAL

ANTENNA

A. CAL MIC

ECM-AC2

EZW-T100

AUDIO

AUDIO INRL

A Порт (USB) (стр. 36) B Разъем LAN (100) (стр. 27) C Гнезда COMPONENT VIDEO OUT

(стр. 23)

D Гнездо VIDEO OUT (стр. 23) E Гнездо HDMI OUT (стр. 23) F Разъем EZW-T100 (стр. 48) G Гнезда AUDIO (AUDIO IN L/R) (стр. 25) H Гнездо A.CAL MIC (стр. 28, 57)

I Гнездо ANTENNA (FM COAXIAL 75Ω)

(стр. 26)

J Гнездо TV (DIGITAL IN OPTICAL)

(стр. 24)

K Гнездо SAT/CABLE (DIGITAL IN

COAXIAL) (стр. 25)

L Гнезда SPEAKERS (стр. 22)

* ОСТОРОЖНО

Выкручивайте винты только перед установкой EZW-T100.

Пульт дистанционного управления

ONE-TOUCH

PLAY

THEATRE

BRAVIA Sync

HOME

231

564

8097

D.TUNING

POP UP/ MENU

SOUND MODE

PRESET

TUNING

TOP MENU

RETURN OPTIONS

FUNCTION

PRESET

TUNING

SLEEP

SYSTEM

DISPLAY

На кнопке 5, кнопках , 2 + и N расположены тактильные точки. Тактильная точка служит в качестве контрольной точки при эксплуатации пульта ДУ.

• : для управления телевизором (Подробные сведения см. в разделе “Управление телевизором с помощью прилагаемого пульта дистанционного управления” (стр. 61).)

A THEATRE (стр. 55)

Автоматическая установка оптимального для просмотра фильмов режима видео.

ONE-TOUCH PLAY (стр. 55)

Включение функции воспроизведения одним нажатием.

TV "/1 (вкл/ожидание) (стр. 61)

Включение телевизора или переключение его в режим ожидания.

"/1 (вкл/ожидание) (стр. 28, 45)

Включение системы или переключение ее в режим ожидания.

B Номерные кнопки (стр. 46, 61)

Используются для ввода номера главы или раздела, радиочастоты и т.п.

(звук) (стр. 42, 43)

Используется для выбора аудиоформата или дорожки.

(субтитры) (стр. 67)

Используется для выбора языка субтитров, если на диске BD-ROM/ DVD VIDEO записаны субтитры на нескольких языках.

D.TUNING (стр. 45)

Используется для выбора радиочастоты.

C Цветные кнопки (красный/зеленый/

желтый/синий)

Кнопки для быстрого доступа к элементам меню некоторых дисков BD (также могут использоваться для выполнения Java-операций с диском BD в диалоговом режиме).

D TOP MENU

Используется для открывания или закрывания главного меню дисков BD или DVD.

POP UP/MENU

Используется для открывания или закрывания всплывающего меню дисков BD-ROM или DVD.

OPTIONS (стр. 40)

Отображение меню параметров на экране телевизора.

RETURN

Используется для возврата к предыдущему дисплею.

C/X/x/c

Используется для выделения выбранного элемента.

(ENTER)

Используется для ввода выбранного элемента.

E FUNCTION (стр. 30, 45)

Используется для воспроизведения источника.

HOME (стр. 28, 45, 48, 57, 58, 63)

Используется для входа в главное системное меню и для выхода из него.

SOUND MODE (стр. 42)

Позволяет выбрать тот или иной режим звука.

F Кнопки управления

воспроизведением

См. раздел “Воспроизведение” (стр. 34).

./> (предыдущий/следующий)

Пропустить предыдущий/следующий раздел, дорожку или файл.

(повторное

воспроизведение/продвижение)

Повторное воспроизведение короткого отрезка сцен в течение 10 секунд./Быстрая перемотка сцен вперед на 15 секунд.

m/M (перемотка назад/перемотка вперед)

Выполнить перемотку назад/вперед во время воспроизведения диска. При каждом нажатии кнопки изменяется скорость поиска. Выполняется замедленное воспроизведение при нажатии в течение более одной секунды в режиме паузы. Воспроизводится один кадр за один раз при нажатии в режиме паузы.

N (воспроизведение)

Используется для возобновления воспроизведения (возобновление воспроизведения).

Используется для демонстрации слайдов при установке диска, содержащего файлы изображений JPEG.

X (пауза)

Приостановка и возобновление воспроизведения.

x (стоп)

Используется для остановки воспроизведения с запоминанием места остановки (точки возобновления). Точкой возобновления для главы или дорожки является последняя воспроизведенная точка, а для папки с фотографиями – последняя фотография.

Кнопки управления радиоприемником

См. раздел “Тюнер” (стр. 45).

PRESET +/–

TUNING +/–

G (отключение звука)

Используется для временного выключения звука.

2 (громкость) +/– (стр. 45)

Используется для регулировки громкости.

TV 2 (громкость) +/–

Регулировка уровня громкости телевизора.

TV t (вход телевизора)

Используется для выбора телевизора или других устройств в качестве входного источника для телевизора.

H DISPLAY (стр. 34, 37)

Используется для отображения на экране телевизора информации о воспроизведении.

Если выбрана функция “TUNER FM”, на дисплее передней панели изменяется информация о радио (модели только для Европы и России).

Если выбраны функции “TV” или “SAT/CABLE”, а цифровые сигналы поступают через гнездо DIGITAL IN, на дисплее передней панели отображается информация о потоке.

I Z (открытие/закрытие)

Используется для открывания или закрывания лотка для дисков.

SLEEP (стр. 60)

Используется для установки таймера отключения.

SYSTEM MENU (стр. 31, 41, 44, 45)

Используется для входа в системное меню.

(избранное)

Отображается Интернетсодержимое, добавленное в список “Избранное”. Можно сохранить 18 избранных источников Интернетсодержимого.

Начало работы

Шаг 1. Установка системы

Размещение динамиков

Начало работы

Для получения наилучшего эффекта объемного звучания расположите все динамики на одинаковом расстоянии от места слушателя (A). Расстояние может составлять от 0,0 до 7,0 метра. Если не удается расположить центральный динамик и динамики объемного звучания на расстоянии (A), расположите их в пределах 7,0 метра от места слушателя. Расположите динамики объемного звучания сзади от положения прослушивания (B). Сабвуфер можно расположить в любом месте комнаты.

Сабвуфер

Центральный динамик

Передний левый динамик (L)

Передний правый динамик (R)

30 30

B B

Левый динамик объемного

звучания (L)

•Соблюдайте осторожность при размещении динамиков и (или) подставок под динамики, подсоединенных к динамикам, на полах, которые обработаны особым образом (натертых воском, пропитанных маслом, полированных и т. д.), так как это может привести к появлению пятен или изменению цвета покрытия пола.

•Не опирайтесь на динамик, поскольку он может упасть.

Правый динамик объемного звучания (R)

Добавление дополнительных задних динамиков объемного звучания

Приобретя комплект беспроводных динамиков объемного звучания (Wireless Surround Speaker Kit) (WAHT-SBP2, приобретается дополнительно), можно прослушивать объемный 7.1-канальный звук. Дополнительный ряд устройств зависит от региона.

Расположение задних динамиков объемного звучания показано на приведенном ниже рисунке (C).

Сабвуфер

Центральный динамик

Начало работы

Передний левый динамик (L)

Левый динамик

объемного

звучания (L)

30 30

45 45

Левый задний динамик объемного звучания (L)

(приобретается дополнительно)

•Для использования задних динамиков объемного звучания установите для параметра [Задн.окруж.звука] (стр. 59) в меню [Установки акустической системы] значение [Да] при выполнении упрощенной настройки (стр. 28).

Передний правый динамик (R)

Правый динамик объемного звучания (R)

Правый задний динамик объемного звучания (R) (приобретается дополнительно)

Установка динамиков на стену

Осторожно

•Консультацию о материале стен и необходимых винтах можно получить в магазине, где продают металлоизделия, или в фирме, занимающейся установкой.

•Выбирайте винты, соответствующие материалу и прочности стен. Поскольку стена из гипсокартона обладает повышенной хрупкостью, вкрутите винты в деревянную планку и закрепите планку на стене. Установите динамики на плоской вертикальной стене на закрепленной планке.

•Sony не несет ответственности за травмы или поломки вследствие неправильной установки, недостаточной прочности стен, неправильно подобранных винтов, стихийного бедствия и т.п.

Перед установкой на стену передние динамики BDV-E870 необходимо разобрать. На стену устанавливается верхняя часть динамиков.

Разборка динамика

(Только передние динамики BDV-E870)

1 Отсоедините кабели динамика от динамика.

Начало работы

Задняя панель динамика

2 Выкрутите предварительно установленный винт на задней стороне динамика.

Этот винт понадобится при сборке динамика. Не потеряйте его.

Винт

Задняя панель динамика

3 Разберите динамик, сняв его верхнюю часть.

Верхняя часть

Нижняя часть

Задняя панель динамика

4 Вытащите кабель динамика из нижней части динамика.

Этот кабель будет использован при установке динамика на стену.

Нижняя часть динамика

Кабель динамика

5 Удалите защитную пленку с нижней крышки динамика, прикрепите нижнюю

крышку динамика к низу верхней части динамика.

Низ верхней части

Защитная пленка

динамика

Нижняя крышка динамика

Начало работы

•Для удаления защитной пленки потяните ее за область с меткой на нижней крышке динамика.

Динамик в разобранном виде

Верхняя часть динамика

Нижняя часть динамика

Кабель динамика

Винт

Установка динамиков на стену

Перед установкой динамиков на стену подключите к ним кабели динамиков. Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на динамиках: кабель динамика с цветной трубкой к разъему 3; без цветной трубки – к разъему #.

Цветная трубка Передний левый динамик (L): белый Передний правый динамик (R): красный

Начало работы

Центральный динамик: зеленый Левый динамик объемного звучания (L): синий Правый динамик объемного звучания (R): серый

1 Приготовьте винты (не прилагаются), соответствующие отверстиям на задней

панели динамика. См. рисунки ниже.

Отверстие на

4 мм

5 мм

задней панели динамика

30 мм

10 мм

2 Вкрутите винты в стену.

BDV-E870

Для передних динамиков

304 мм

8 – 10 мм

Центральный динамик

219 мм

8 – 10 мм

Для динамиков объемного звучания

BDV-E370

Центральный динамик

8 – 10 мм

Для остальных динамиков

8 – 10 мм

Начало работы

219 мм

8 – 10 мм

3 Повесьте динамики на винты.

5 мм

10 мм

Задняя панель динамика

Отверстие на задней панели динамика

Шаг 2. Подключение системы

Для подключения системы прочитайте информацию на следующих страницах. До выполнения всех остальных соединений не подключайте кабель питания переменного тока устройства к настенной розетке.

•При подключении другого компонента с регулятором громкости установите громкость на уровне, при котором звук не искажается.

Начало работы

Подключение динамиков

Разъемы кабелей динамиков и цветные трубки обозначены цветами в зависимости от типа динамика. Подключайте кабели динамиков в соответствии с цветом гнезд SPEAKERS на устройстве. Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на динамиках: кабель динамика с цветной трубкой к разъему 3; без цветной трубки – к разъему #. Не допускайте попадания изоляции кабеля динамика (резинового покрытия) в разъемы динамиков.

Подключение кабелей динамиков к устройству

При подключении к устройству вставьте разъем до щелчка.

Задняя панель устройства

Серый (правый динамик объемного звучания (R))

Красный (передний правый динамик (R))

S L

Фиолетовый (сабвуфер)

Белый

(передний левый динамик (L))

Синий (левый динамик объемного звучания (L))

Зеленый (центральный динамик)

Подключение кабелей динамиков к динамику

Задняя или нижняя часть динамика

Разъем

Цветная трубка

(+)

(–)

Подключение телевизора (подключение видеокабелей)

При таком подключении видеосигнал выводится на телевизор. Выберите метод подключения в зависимости от гнезд на телевизоре.

Задняя панель устройства

B Кабель компонентного видеосигнала (не прилагается)

C Видеокабель (прилагается)

ARC

OUT

/ C

A Кабель HDMI*

Начало работы

К входным гнездам компонентного видеосигнала на

К гнезду видеовхода на телевизоре.

К гнезду HDMI I N на телевизоре.

телевизоре.

* Кабель HDMI поставляется только с моделями для Сингапура, Таиланда и Тайваня.

Метод 1: подключение кабеля HDMI (A)

Если телевизор оборудован гнездом HDMI, подключите к нему кабель HDMI. Качество изображение повысится по сравнению с использованием подключения кабеля компонентного видеосигнала или видеокабеля. При подключении кабеля HDMI необходимо выбрать тип выходного сигнала (стр. 65).

Метод 2: подключение кабеля компонентного видеосигнала (B)

Если телевизор не оборудован гнездом HDMI, но имеет гнезда компонентного видеосигнала, подключите к телевизору кабель компонентного видеосигнала. Качество изображение повысится по сравнению с использованием подключения видеокабеля. При подключении кабеля компонентного видеосигнала необходимо выбрать тип выходного сигнала (стр. 65).

Метод 3: подключение видеокабеля (C)

Если отсутствует кабель HDMI или кабель компонентного видеосигнала, временно

Начало работы

используйте это соединение.

Подключение телевизора (подключение аудиокабелей)

При таком подключении с устройства на телевизор выводится звуковой сигнал. Выполните данное подключение для вывода звука телевизора через систему.

Задняя панель устройства

Цифровой оптический кабель (не прилагается)

К цифровому оптическому выходному гнезду на телевизоре.

После подключения цифрового аудиокабеля система будет принимать мультиплексный радиосигнал Dolby Digital и вы получите возможность прослушивания мультиплексного радиосигнала.

•При подключении телевизора и устройства с помощью аудиокабеля см. “Подключение других компонентов” (стр. 25).

О функции Audio Return Channel

Если телевизор совместим с функцией Audio Return Channel, подключение кабеля HDMI используется также для передачи цифрового аудиосигнала с телевизора. Для прослушивания звука с телевизора не понадобится подключать дополнительные аудиокабели. Подробные сведения о функции Audio Return Channel см. в разделе [Audio Return Channel] (стр. 68).

Подключение других компонентов

При подсоединении системы с другими компонентами к телевизору видеосигналы с системы и компонентов передаются на телевизор, а аудиосигналы компонентов передаются на систему следующим образом.

Телевизор

Начало работы

Система

Поток сигналов

: видеосигнал

: аудиосигнал

Можно выводить звук с подключенных компонентов с помощью системных динамиков.

• Видеомагнитофон, цифровой спутниковый ресивер и т.д. (не прилагаются), имеющие цифровое коаксиальное выходное гнездо: D

• Видеомагнитофон, цифровой спутниковый ресивер, PlayStation, переносное аудиоустройство и т.д. (не прилагаются): E

Задняя панель устройства

К цифровому коаксиальному выходному гнезду на видеомагнитофоне, цифровом спутниковым ресивере и т.д.

D Цифровой коаксиальный кабель (не прилагается)

E Аудиокабель (не прилагается)

К гнездам аудиовыхода на видеомагнитофоне, цифровом спутниковом ресивере, PlayStation, переносном аудиоустройстве и т.д.

Подключение антенны

Подключение антенны AM

Задняя панель устройства

Начало работы

или

Проволочная антенна FM (прилагается)

•Обязательно полностью растяните проволочную антенну FM.

•После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее в горизонтальном положении.

•При плохом приеме FM воспользуйтесь 75-омным коаксиальным кабелем (не прилагается) для подключения устройства к наружной антенне FM, как показано ниже.

Наружная антенна FM

Устройство

COAXIAL

ANTENNA

Подсоединение к сети

Настройка проводного соединения

Используйте кабель LAN для подключения к разъему LAN (100) устройства.

Кабель LAN (не прилагается)

Широкополосный маршрутизатор

Модем ADSL/ кабельный модем

Настройка беспроводного соединения USB

Используйте беспроводную LAN с помощью USB адаптера беспроводной локальной сети (только Sony UWABR100*) (не прилагается). USB адаптер беспроводной локальной сети может быть недоступен в некоторых регионах/странах.

* По состоянию на январь 2010 года.

Отключайте устройство перед подключением удлинительного кабеля или установкой USB адаптера беспроводной локальной сети. После установки USB адаптера беспроводной локальной сети в основание удлинительного кабеля и подключения удлинительного кабеля к порту (USB) (спереди или сзади) включите устройство.

Интернет

VIDEO OUT

LAN(100)

ARC

PB / CBPR / C

OUT

SPEAKERS

FRONT R

FRONT L

SUBWOOFER CENTER

USB адаптер беспроводной локальной сети

Интернет

COMPONENT VIDEO OUT

SAT/CABLE

SPEAKERS

DIGITAL IN

SUR R SUR L

COAXIAL

OPTICAL

Кабель LAN (не прилагается)

Модем ADSL/ кабельный модем

EZW-T100

A. CAL MIC

AUDIO

ECM-AC2

COAXIAL

ANTENNA

AUDIO INRL

Маршрутизато беспроводной LAN

•Расстояние расположения между USB адаптером беспроводной локальной сети и беспроводным маршрутизатором LAN зависит от среды использования. Если систем е не удается выполнить подключение к сети и ли подключение нестабильно, переместите USB адаптер беспроводной локальной сети в другое место или разместите USB адаптер беспроводной локальной сети и беспроводной маршрутизатор LAN ближе друг к другу.

Выполнение сетевых настроек

Для получения дополнительной информации см. раздел [Сетевые настройки] (стр. 69) и следуйте инструкциям на экране для завершения настройки.

О защите беспроводной LAN

Так как связь с помощью функции беспроводной LAN выполняется посредством радиоволн, беспроводной сигнал может быть перехвачен. Для защиты беспроводной связи в системе предусмотрено несколько функции безопасности. Правильно выполняйте настройки защиты в соответствии с используемой сетевой средой.

Отсутствие безопасности

Несмотря на легкость выполнения настроек можно перехватить сигнал беспроводной связи или вторгнуться в беспроводную сеть даже без использования сложных инструментов. Не забывайте про риск

Начало работы

несанкционированного доступа или перехвата данных.

WEP

WEP обеспечивает безопасность связи, предотвращая перехват сигнала посторонними людьми или вторжение в беспроводную сеть. WEP – это унаследованная технология защиты, позволяющая подключать старые

Начало работы

устройства, не поддерживающие TKIP/ AES.

WPA-PSK (TKIP), WPA2-PSK (TKIP)

TKIP – это технология защиты, разработанная для исправления недостатков WEP. TKIP обеспечивает более высокий уровень защиты по сравнению с WEP.

WPA-PSK (AES), WPA2-PSK (AES)

AES – это технология защиты, использующая расширенные средства защиты, отличающиеся от WEP и TKIP. AES обеспечивает более высокий уровень защиты по сравнению с WEP или TKIP.

Шаг 3. Упрощенная настройка

Перед выполнением шага 3

Убедитесь, что все соединения надежны, затем подключите кабель питания переменного тока. Выполните следующие действия, чтобы произвести основные настройки для эксплуатации системы. Отображение элементов зависит от страны, для которой предназначена модель.

•Для использования дополнительных задних динамиков объемного звучания установите для параметра [Задн.окруж.звука] (стр. 59) в меню [Установки акустической системы] значение [Да].

231

564

8097

"/1

C/X/x/c,

HOME

1 Включите телевизор.

2 Подсоедините калибровочный

микрофон к гнезду A.CAL MIC на задней панели.

Установите калибровочный микрофон на уровне уха на штативе и т.д. (не прилагается). Все динамики должны быть обращены к калибровочному микрофону, причем между ними не должно быть никаких препятствий.

L M

. C

Калибровочный микрофон

5 Выполнение процедуры

[Упрощенная настройка]. Следуйте инструкциям на экране для выполнения основных настроек с помощью C/X/x/c и .

Для получения дополнительной информации о настройках [Автокалибровка] процедуры [Упрощенная настройка] см. раздел “Автоматическая калибровка соответствующих настроек” (стр. 57).

Повторный вызов дисплея быстрой настройки

1 Нажмите кнопку HOME.

На экране телевизора появится главное меню.

2 С помощью кнопок C/c выберите

значение [Установка].

3 С помощью кнопок X/x выберите

пункт [Упрощенная настройка] и нажмите кнопку .

4 С помощью кнопок C/c выберите

[Пуск], затем нажмите кнопку .

Появится дисплей быстрой настройки.

Начало работы

3 Нажмите кнопку [/1 на устройстве. 4 Переключите селектор входного

сигнала на телевизоре, чтобы сигнал с системы появился на экране телевизора.

Появится дисплей б ыстрой настройки для выбора языка.

- OSD

Easy Setup

Select the language to be displayed by this unit.

English Deutsch Français Italiano Español

+ 67 hidden pages
