Sony BDV-E800W User Manual [pl]

4-147-230-71(3)

Oprogramowanie tego systemu może zostać zaktualizowane w przyszłości. Szczegółowe informacje na temat dostępnych aktualizacji znajdują się w witrynie internetowej pod adresem podanym poniżej.

Klienci w Europie: http://support.sony-europe.com/ Klienci w Australii: http://www.sony-asia.com/support

(3)

Sony Corporation Printed in Malaysia

BD/DVD Home Theatre System

Instrukcja obsługi

BDV-E800W

OSTRZEŻENIE

Nie należy instalować urządzenia w miejscach o ograniczonej przestrzeni, takich jak półki na książki lub zabudowane szafki.

Aby zredukować ryzyko pożaru, nie należy przykrywać otworów wentylacyjnych urządzenia gazetami, ścierkami, zasłonami itp. Na urządzeniu nie należy stawiać otwartych źródeł ognia, takich jak świeczki.

Aby zredukować ryzyko pożaru lub porażenia prądem, nie należy narażać urządzenia na kapanie lub rozbryzgi cieczy, a także nie należy stawiać na urządzeniu przedmiotów wypełnionych płynami, takich jak wazony.

Baterii ani urządzenia z zainstalowanymi bateriami nie należy narażać na działanie zbyt wysokich temperatur, na przykład na bezpośrednie działanie promieni słonecznych, ognia itp.

Aby zapobiec urazom, to urządzenie musi być prawidłowo zamocowane do podłogi lub ściany zgodnie z instrukcjami instalacji.

Nadmierne ciśnienie akustyczne słuchawek może spowodować ubytek słuchu. Tylko do użytku w pomieszczeniach.

UWAGA

Korzystanie z urządzeń optycznych w tym produkcie może zwiększyć zagrożenie uszkodzenia wzroku. Nie należy próbować demontować obudowy, ponieważ wiązka laserowa wykorzystywana w tym zestawie BD/DVD Home Theatre System jest szkodliwa dla oczu. Naprawy produktu należy powierzać wyłącznie wykwalifikowanym serwisantom.

Etykieta jest umieszczona na osłonie ochronnej lasera wewnątrz obudowy.

Niniejsze urządzenie zostało zaklasyfikowane jako urządzenie laserowe klasy 1 (CLASS 1

LASER). Odpowiednie oznaczenie znajduje się na tylnej części obudowy urządzenia.

Informacje o wzmacniaczu surround

•Oznaczenie znajduje się z boku obudowy urządzenia.

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacj i na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających

własne systemy zbiórki)

Ten symbol na baterii lub na jej opakowaniu oznacza, że bateria nie może być traktowana jako odpad komunalny. Symbol ten, dla pewnych baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) są dodawane, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest

stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Uwaga dla klientów: poniższe informacje dotyczą tylko sprzętu sprzedawanego w krajach, w których obowiązują dyrektywy UE.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami dot. kompatybilności elektromagnetycznej i bezpieczeństwa, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych.

Informacje dotyczące nadajnikówodbiorników bezprzewodowych (EZW-RT10/EZW-RT10A)

zawiera dokument „Wireless Product Safety Information” (wchodzi w skład zestawu).

Środki ostrożności

Niniejsze urządzenie zostało przebadane, w wyniku czego stwierdzono jego zgodność z Dyrektywą dotyczącą kompatybilności elektromagnetycznej i bezpieczeństwa przy korzystaniu z przewodu połączeniowego o długości mniejszej niż 3 metry (dotyczy tylko modeli europejskich).

Źródła zasilania

•Urządzenie pozostaje podłączone do źródła zasilania, dopóki nie zostanie odłączone od gniazda ściennego, nawet jeśli zostało wyłączone przyciskiem zasilania.

•Jeżeli urządzenie jest odłączane od źródła zasilania przez wyjęcie wtyczki z gniazda ściennego, do jego podłączania należy używać łatwo dostępnego gniazda ściennego. W przypadku zauważenia nieprawidłowości w działaniu urządzenia należy natychmiast odłączyć wtyczkę od gniazda ściennego.

Prawa autorskie i znaki towarowe

•W niniejszym produkcie wykorzystano technologię ochrony praw autorskich objętą prawami patentowymi i innymi prawami własności intelektualnej obowiązującymi w Stanach Zjednoczonych. Technologia ta nie może być wykorzystywana bez zgody firmy Macrovision i jest przeznaczona wyłącznie do zastosowań domowych oraz innych zastosowań o charakterze niepublicznym, o ile nie uzyskano specjalnej zgody firmy Macrovision. Odtwarzanie kodu źródłowego i dezasemblacja są zabronione.

•Zestaw wyposażono w dekoder dźwięku przestrzennego Dolby* Digital i Dolby Pro Logic (II) z macierzą adaptacyjną oraz dekoder formatu DTS**.

* Wyprodukowano na licencji firmy Dolby

Laboratories. „Dolby”, „Pro Logic” oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories.

**Wyprodukowano na mocy patentów

zarejestrowanych w USA pod numerami: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 226 616; 6 487 535; 7 392 195; 7 272 567; 7 333 929; 7 212 872 i innych patentów zarejestrowanych i oczekujących na zarejestrowanie w USA i na całym świecie. DTS jest zastrzeżonym znakiem towarowym, a logo i symbol DTS oraz DTS-HD i DTS-HD Master Audio | Essential są znakami towarowymi firmy DTS, Inc. © 1996-2008 DTS, Inc. Wszelkie prawa zastrzeżone.

•Ten zestaw zawiera technologię HDMI Definition Multimedia Interface). Nazwa HDMI, logo HDMI oraz nazwa HighDefinition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC.

(High-

•Jav a oraz wszystkie znaki towarowe i logo Java są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Sun Microsystems, Inc.

•„BD-Live” i „BonusView” są znakami towarowymi Blu-ray Disc Association.

•„Blu-ray Disc” jest znakiem towarowym.

•Logo „Blu-ray Disc”, „DVD+RW”, „DVDRW”, „DVD+R”, „DVD-R”, „DVD VIDEO” i „CD” to znaki towarowe.

•„BRAVIA” jest znakiem towarowym firmy Sony Corporation.

•„AVCHD” i logo „AVCHD” logo są znakami towarowymi firm Matsushita Electric Industrial Co., Ltd. i Sony Corporation.

•„S-AIR” i logo S-AIR są znakami towarowymi firmy Sony Corporation.

• , „XMB” i „xross media bar” są znakami towarowymi firm Sony Corporation i Sony Computer Entertainment Inc.

•„PLAYSTATION” jest znakiem towarowym firmy Sony Computer Entertainment Inc.

•„x.v.Colour” i logo „x.v.Colour” są znakami towarowymi firmy Sony Corporation.

•„PhotoTV HD” i logo „PhotoTV HD” są znakami towarowymi firmy Sony Corporation.

•Inne nazwy systemów i produktów są zwykle znakami towarowymi lub zastrzeżonymi znakami towarowymi producentów. Symbole ™ i ® nie są przedstawiane w niniejszym dokumencie.

Instrukcja obsługi — informacje

• Zalecenia zawarte w tej instrukcji obsługi dotyczą korzystania z pilota. Można również posługiwać się przyciskami na urządzeniu, o ile ich nazwy są takie same lub podobne do nazw przycisków na pilocie.

• Ikony, takie jak , przedstawione na górze opisu wskazują rodzaj nośników, które mogą być używane z daną funkcją. Szczegółowe informacje na ten temat znajdują się w rozdziale „Płyty do odtwarzania” (str. 114).

• W tej instrukcji termin „płyta” jest stosowany ogólnie w odniesieniu do płyt BD, DVD oraz CD, chyba że określono inaczej w tekście lub na ilustracjach.

• Elementy menu sterowania mogą różnić się w zależności od obszaru.

• Ustawienie domyślne jest podkreślone.

Informacje o funkcji S-AIR

Zestaw jest zgodny z funkcją S-AIR, która umożliwia bezprzewodowe przesyłanie dźwięku między produktami S-AIR. Z zestawem współpracują następujące produkty S-AIR:

• Wzmacniacz surround (wchodzi w skład zestawu): możliwość słuchania dźwięku z głośników surround bez konieczności podłączania przewodów.

• Tylny wzmacniacz surround (opcja): możliwość słuchania dźwięku z głośników tylnych surround bez konieczności podłączania przewodów.

• Odbiornik S-AIR (opcja): możliwość słuchania dźwięku z zestawu w innym pomieszczeniu.

Produkty S-AIR można zakupić osobno (w każdym kraju jest oferowana inna gama produktów S-AIR).

Uwagi lub zalecenia dotyczące wzmacniacza surround, tylnego wzmacniacza surround i odbiornika S-AIR zawarte w tej instrukcji obsługi dotyczą tylko tych przypadków, w których jest używany wzmacniacz surround, tylny wzmacniacz surround lub odbiornik S-AIR. Szczegółowe informacje na temat funkcji S-AIR można znaleźć w rozdziale „Korzystanie z produktu S-AIR” (str. 69).

Spis treści

Instrukcja obsługi — informacje......... 4

Informacje o funkcji S-AIR.................5

Zawartość opakowania ........................8

Indeks elementów i przycisków

sterujących.....................................10

Wprowadzenie

Krok 1: Wybór miejsca ustawienia

elementów zestawu i ich

instalowanie.............................17

Krok 2: Podłączanie zestawu.......23

Krok 3: Konfigurowanie systemu

bezprzewodowego..................35

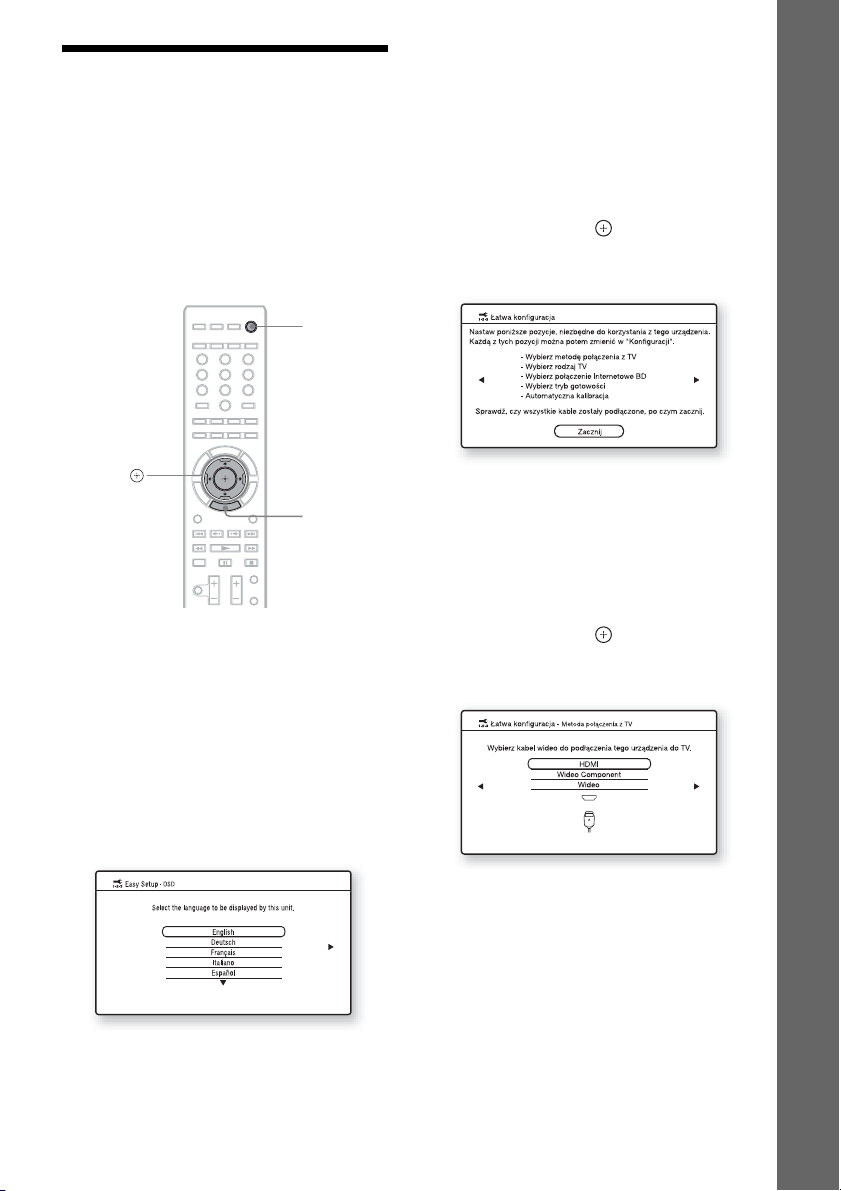

Krok 4: Przeprowadzanie łatwej

konfiguracji..............................37

Krok 5: Wybieranie źródła

sygnału.....................................41

Krok 6: Korzystanie z dźwięku

przestrzennego .......................42

Odtwarzanie

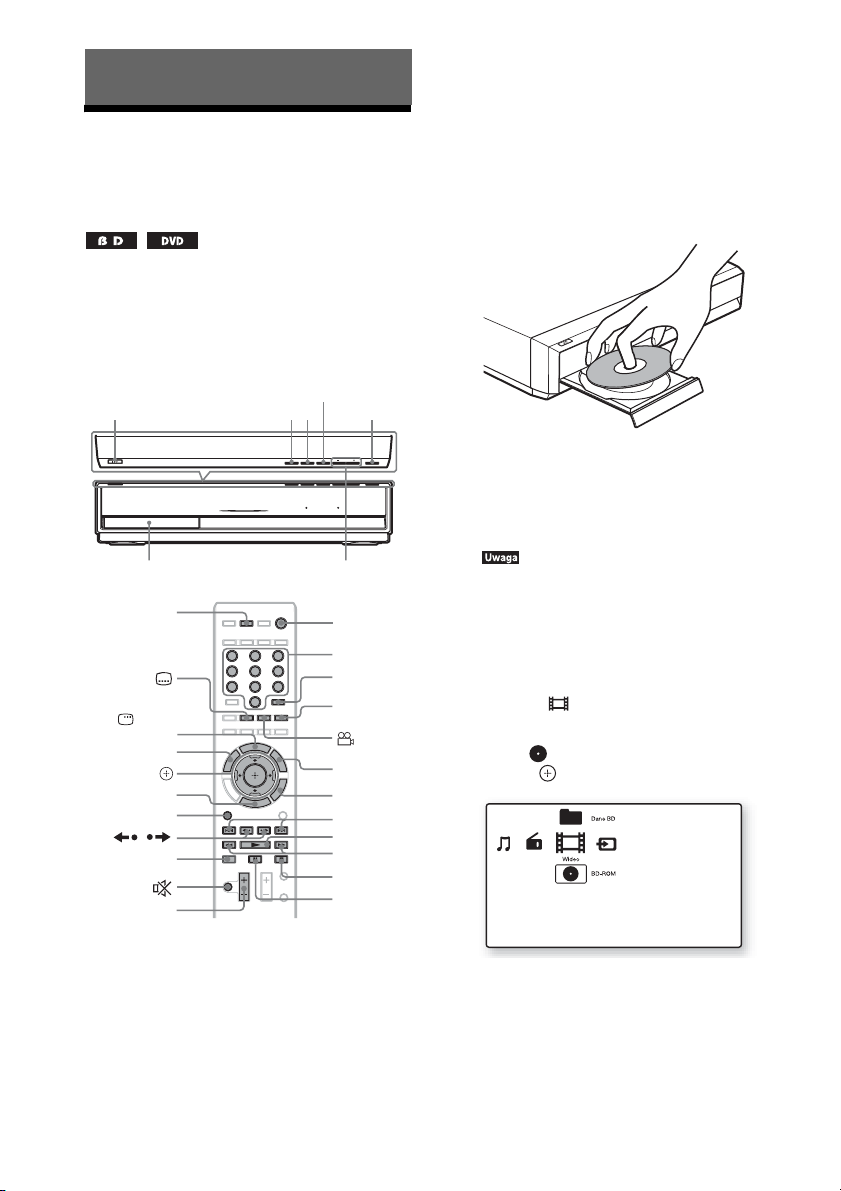

Odtwarzanie płyty BD/DVD ............46

Używanie programu BonusView/

BD-Live.........................................54

Odtwarzanie płyty CD .......................55

Odtwarzanie plików zdjęć .................57

Regulacja dźwięku

Wybieranie efektu odpowiedniego dla

danego źródła sygnału..................59

Wybór formatu dźwięku, ścieżek

dźwiękowych w różnych językach

lub kanału......................................60

Odtwarzanie dźwięku

wielościeżkowego.........................61

Korzystanie z efektów

dźwiękowych.................................61

Tuner

Słuchanie audycji radiowych za

pomocą funkcji Radio..................63

Używanie systemu RDS

(Radio Data System)...................67

Zewnętrzne urządzenie audio

Korzystanie z adaptera DIGITAL

MEDIA PORT ............................ 68

Korzystanie z produktu S-AIR......... 69

Inne funkcje

Jednoczesne korzystanie z funkcji

Sterowanie przez HDMI i funkcji

„BRAVIA” Sync......................... 75

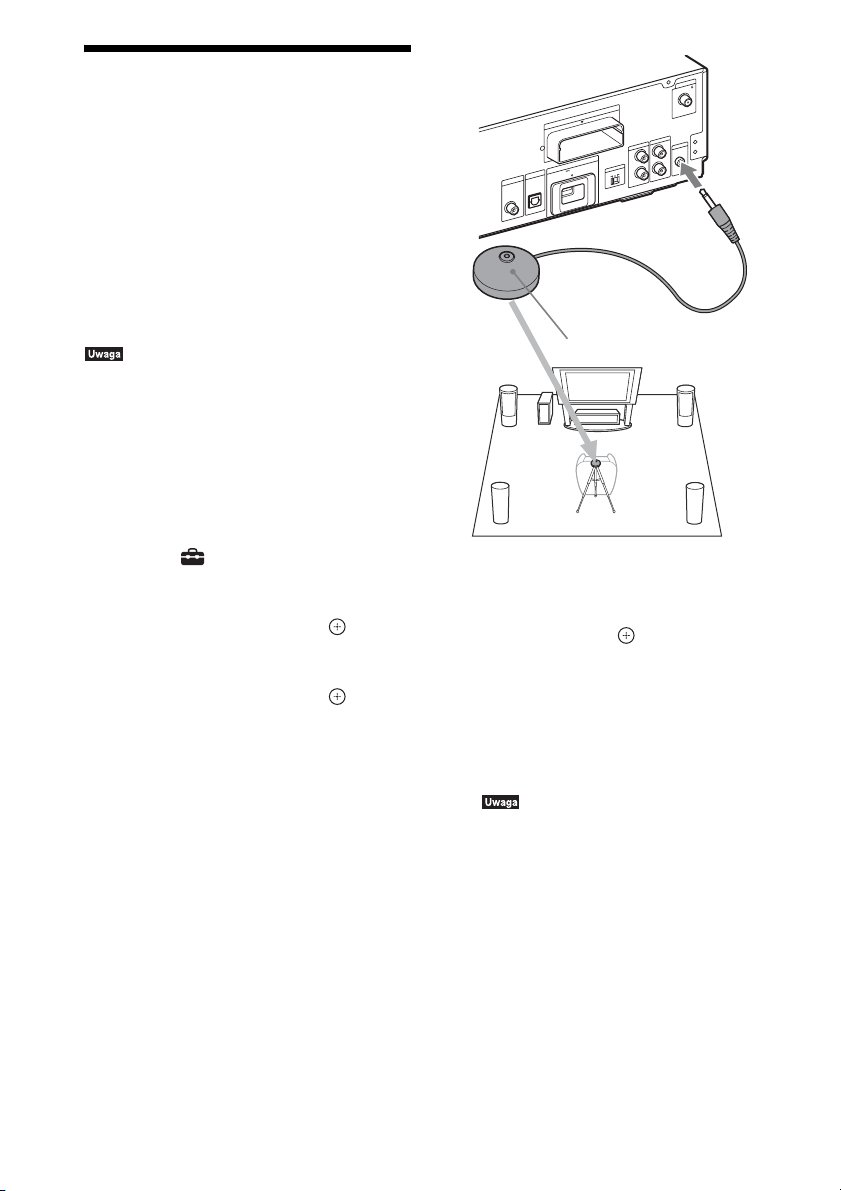

Automatyczna kalibracja

odpowiednich ustawień............... 78

Ustawianie głośników........................ 79

Sterowanie telewizorem za pomocą

pilota zestawu............................... 81

Korzystanie z wyłącznika

czasowego ..................................... 83

Wybór poziomu jasności wskazań

wyświetlacza na przednim

panelu............................................ 84

Dezaktywacja przycisków na

urządzeniu..................................... 85

Informacje o trybie

demonstracyjnym.........................85

Oszczędzanie energii w trybie

gotowości....................................... 86

Ustawienia i regulacje

Korzystanie z ekranu konfiguracji ... 87

[Aktualizacja sieciowa]...................... 88

[Nastawienia wideo]........................... 90

[Nastawienia audio] ........................... 92

[Nastawienia oglądania płyt

BD/DVD] ..................................... 94

[Nastawienia zdjęć]............................ 96

[Ustawienia HDMI]........................... 97

[Nastawienia systemu]....................... 97

[Nastawienia sieciowe] ......................98

[Łatwa konfiguracja]........................ 100

[Resetowanie]................................... 101

Informacje dodatkowe

Środki ostrożności ............................102

Uwagi dotyczące płyt .......................104

Rozwiązywanie problemów.............105

Funkcja autodiagnostyki..................113

Płyty do odtwarzania........................114

Obsługiwane formaty audio............116

Rozdzielczość wyjścia wideo ...........117

Dane techniczne................................118

Lista kodów języków........................120

Słowniczek.........................................121

Indeks.................................................125

Zawartość opakowania

• Głośniki przednie (2)

• Głośniki surround (2)

• Głośnik środkowy (1)

• Subwoofer (1)

• Antena UKF (FM) (1)

lub

• Przewody głośnikowe (2, zielony/fioletowy)

• Przewód wideo (1)

• Pilot zdalnego sterowania (1)

• Baterie R6 (AA) (2)

• Mikrofon kalibracyjny (1)

• Nóżki głośników (1 zestaw)

• Podstawy (4)

• Wkręty (z podkładką) (12)

• Wzmacniacz surround (1)

• Osłona przewodu głośnikowego (1)

• Uchwyt przewodu głośnikowego (1)

• Nadajniki-odbiorniki bezprzewodowe (2)

• Instrukcja obsługi

• Podręcznik instalacji głośników

• Podręcznik Konfiguracja wstępna

• Software Licence Information

Dla modeli oferowanych na rynku europejskim

• Wireless Product Safety Information

Dla modeli oferowanych w Wielkiej Brytanii i Australii

•

Adapter DIGITAL MEDIA PORT (TDM-iP20) (1)

•INSTRUKCJA OBSŁUGI

ADAPTERA DIGITAL

MEDIA PORT (TDM-

IP20)

Korzystanie z pilota

Wkładanie baterii do pilota

Do pilota należy włożyć dwie baterie R6 (AA; wchodzą w skład zestawu), dopasowując bieguny 3 i # do oznaczeń w komorze baterii.

•Nie należy pozostawiać pilota w miejscach, w których panuje wysoka temperatura lub duża wilgotność.

•Nie należy używać starych baterii w połączeniu z nowymi.

•Należy uważać, aby do wnętrza pilota nie dostały się ciała obce, szczególnie podczas wymiany baterii.

•Jeśli pilot nie będzie używany przez dłuższy czas, należy wyjąć baterie, aby uniknąć uszkodzenia spowodowanego ewentualnym wyciekiem elektrolitu i korozją.

Mocowanie nóżek głośników do subwoofera

Zamocuj nóżki głośników (wchodzą w skład zestawu) na spodzie subwoofera, aby zapewnić stabilność subwoofera i uniemożliwić jego ślizganie się.

Odklej nóżki głośników od osłony ochronnej.

Indeks elementów i przycisków sterujących

Bardziej szczegółowe informacje można znaleźć na stronach wskazanych w nawiasach.

Pilot

ONE-TOUCH

THEATRE

SLEEP

FUNCTION

PRESET PRESET

TUNING

SCENE SEARCH

Przyciski 5, /DIGITAL, PROG + oraz N mają wyczuwalną kropkę. Ułatwia ona obsługę pilota.

• : Obsługa zestawu

PLAY

BRAVIA Sync

DYNAMIC

BASS

NIGHT

CLEAR TIME

ANALOGDIGITAL

D.TUNING

SOUND MODE

REPLAY ADVANCE

PROG

321

654

987

SYSTEM

TUNING

DISPLAY

4 5

• : Obsługa telewizora (Szczegółowe informacje na ten temat znajdują się w rozdziale „Sterowanie telewizorem za pomocą pilota zestawu” (str. 81)).

A THEATRE (str. 76)

Automatyczne przełączenie w optymalny tryb wideo w celu oglądania filmów.

ONE-TOUCH PLAY (str. 46, 76)

Wystarczy nacisnąć przycisk, aby telewizor włączył się i został ustawiony na źródło sygnału BD/DVD a zestaw automatycznie rozpoczął odtwarzanie płyty.

TV "/1 (wł./tryb gotowości) (str. 81)

Włączanie telewizora lub ustawianie go w trybie gotowości.

"/1 (wł./tryb gotowości) (str. 34, 37, 46,

63)

Włączanie zestawu lub ustawianie go w trybie gotowości.

B SLEEP (str. 83)

Ustawienie wyłącznika czasowego.

NIGHT (str. 62)

Włączenie funkcji trybu nocnego.

DYNAMIC BASS (str. 61)

Uwydatnianie tonów niskich.

TV (str. 81)

Przechodzenie do trybu obsługi telewizora za pomocą pilota.

C Przyciski numeryczne (str. 46, 65, 81)

Wprowadzanie numerów tytułów/ rozdziałów, częstotliwości radiowych itp.

CLEAR (str. 51, 65)

Czyszczenie pola wprowadzania.

/ (tekst) (str. 81)

Umożliwia uzyskanie dostępu do tekstu.

TIME (str. 51)

Wyświetlenie dotychczasowego/ pozostałego czasu odtwarzania na wyświetlaczu na przednim panelu.

- (str. 81)

Przycisk - umożliwia wybieranie numeru kanału większego niż 10.

D (dźwięk) (str. 60, 61)

Wybór formatu audio/ścieżki.

(napisy) (str. 49)

Wybór języka napisów, jeśli na płycie BD-ROM/DVD VIDEO zapisano napisy w wielu językach.

D.TUNING (str. 65)

Wybór częstotliwości radiowych.

(ujęcie) (str. 49)

Przełączenie na inne ujęcie, jeśli na płycie BD-ROM/DVD VIDEO zapisano różne ujęcia.

SYSTEM MENU (str. 42, 53, 61, 65, 69, 83, 84)

Wchodzenie do menu zestawu.

DIGITAL (str. 81)

Przełączenie na tryb cyfrowy.

ANALOG (str. 81)

Przełączenie na tryb analogowy.

(panoramiczny) (str. 81)

Zmiana proporcji obrazu podłączonego telewizora.

E Kolorowe przyciski (czerwony/zielony/

żółty/niebieski) (str. 81, 98)

Przyciski skrótów służące do wybierania elementów niektórych menu BD (mogą być także używane do interaktywnych operacji Java na płytach BD).

F TOP MENU (str. 50)

Otwieranie lub zamykanie głównego menu płyty BD lub DVD.

DISPLAY (str. 51)

Wyświetlanie informacji dotyczących odtwarzania na ekranie telewizora.

POP UP/MENU (str. 50)

Otwieranie lub zamykanie menu wyskakującego płyty BD-ROM lub menu płyty DVD.

OPTIONS (str. 46, 55, 57, 63)

Wyświetlanie menu opcji na ekranie telewizora.

HOME (str. 37, 46, 55, 57, 63, 78, 87)

Wejście lub wyjście z menu głównego zestawu.

RETURN (str. 81, 98)

Powrót do poprzedniego ekranu.

C/X/x/c

Przenoszenie wyróżnienia do wyświetlanego elementu.

(ENTER)

Wprowadzenie wybranego elementu.

(przewodnik) (str. 81)

Wyświetlenie cyfrowego przewodnika EPG (Electronic Programme Guide).

TOOLS (str. 81)

Wyświetlanie menu operacji dostępnych na bieżącym ekranie.

G FUNCTION (str. 41, 46, 55, 57, 63, 68)

Wybór źródła odtwarzania.

SOUND MODE (str. 59)

Wybór trybu dźwiękowego.

H Przyciski sterowania odtwarzaniem

Zapoznaj się z rozdziałem „Odtwarzanie” (str. 46).

./> (poprzedni/następny)

REPLAY/ADVANCE

m/M (szybkie przewijanie do tyłu/ do przodu)

N (odtwarzanie) X (pauza) x (zatrzymanie)

Przyciski sterowania radiem

Zapoznaj się z rozdziałem „Tuner” (str. 63).

PRESET +/– TUNING +/–

I (wyciszanie) (str. 46, 55, 81)

Tymczasowe wyłączanie dźwięku.

2 (głośność) +/– (str. 46, 81)

Regulacja głośności.

PROG +/– (str. 81)

Zmiana kanałów w górę lub w dół.

c/C (str. 81)

Po naciśnięciu przycisku wybrać następną ( (

C) stronę tekstu.

t/ (wejście telewizyjne) (str. 81)

/ można

c) lub poprzednią

Przełączanie źródła sygnału wejściowego między telewizorem a innymi źródłami.

DISPLAY (str. 63)

Przełączenie informacji o częstotliwości radiowej i nazwie stacji, które są wyświetlane na wyświetlaczu na przednim panelu.

/ (info/wywołanie tekstu) (str. 81)

Umożliwia wyświetlenie informacji.

J SCENE SEARCH (str. 50)

Przełączenie w tryb wyszukiwania scen, który umożliwia szybkie przechodzenie między scenami w aktualnie odtwarzanym tytule.

Przedni panel

FUNCTION

VOLUME

A "/1 (wł./tryb gotowości) (str. 46)

Włączenie urządzenia lub ustawienie go w tryb gotowości.

B Przyciski sterowania odtwarzaniem

(str. 46)

N (odtwarzanie)

Rozpoczęcie lub wznowienie odtwarzania.

Odtwarzanie pokazu slajdów po włożeniu płyty zawierającej pliki obrazów JPEG.

x (zatrzymanie)

Zatrzymanie odtwarzania i zapamiętanie miejsca zatrzymania (miejsca wznowienia). Miejsce wznowienia tytułu/utworu to ostatnio odtworzone miejsce lub ostatnie zdjęcie w przypadku folderu ze zdjęciami.

FUNCTION

Wybór źródła odtwarzania.

VOLUME +/–

Regulacja głośności zestawu.

Z (otwieranie/zamykanie)

Otwarcie lub zamknięcie szuflady na płyty.

C Wskaźnik S-AIR

Świeci, gdy nadajnik-odbiornik S-AIR został zainstalowany w zestawie, a zestaw nadaje dźwięk.

D Wskaźnik VIRTUAL 7.1CH (str. 42)

Świeci, gdy wirtualne dekodowanie 7.1kanałowe jest włączone.

E Wskaźnik zasilania

Świeci, gdy zestaw jest włączony.

F Wyświetlacz na przednim panelu G Szuflada na płyty (str. 46) H (czujnik zdalnego sterowania)

Wyświetlacz na przednim panelu

Informacje na wyświetlaczu na przednim panelu

SLEEP

A Bieżący format dźwięku

przestrzennego

B Kontrolka oznaczająca odbiór sygnału

stacji (tylko odbiornik radiowy) (str. 63).

C Kontrolka oznaczająca odbiór sygnału

stereo (tylko odbiornik radiowy) (str.

63).

D Świeci się poczas przesyłania sygnału

wideo w standardzie NTSC.

E Kontrolka sygnalizująca rozpoznanie

pamięci zewnętrznej (str. 32).

F Kontrolka sygnalizująca prawidłowe

połączenie gniazda HDMI OUT z urządzeniem zgodnym ze standardem HDCP (High-bandwidth Digital Content Protection) z wejściem HDMI lub DVI (Digital Visual Interface).

G Kontrolka sygnalizująca przesyłanie

sygnału wideo 720p/1080i/1080p poprzez gniazdo HDMI OUT lub sygnału wideo 720p/1080i poprzez gniazda COMPONENT VIDEO OUT.

NEO:6 TUNED ST NTSC EXT HD NIGHT BASS

HDMI

H Kontrolka sygnalizująca przesyłanie

sygnału wideo 1920 × 1080p/24 Hz.

I Kontrolka sygnalizująca włączenie

trybu nocnego (str. 62).

J Kontrolka sygnalizująca włączenie

funkcji DYNAMIC BASS (str. 61).

K Informacje o stanie zestawu, w tym

rozdział, tytuł lub numer utworu, czas, częstotliwość stacji radiowej, stan odtwarzania, tryb dekodowania itd.

L Kontrolka sygnalizująca dostęp

systemu do sieci.

M Wyświetla stan odtwarzania zestawu. N Mruga po włączeniu wyłącznika

czasowego (str. 83).

24P

Tylny panel

COMPONENT VIDEO OUT

PB / CBPR / C

LAN(100)

FRONT R

SPEAKER

FRONT L

SPEAKER

CENTER SUBWOOFER

A Gniazdo LAN (100) (str. 33) B Gniazda COMPONENT VIDEO OUT (str.

25)

C Gniazdo VIDEO OUT (str. 25) D Gniazdo EZW-RT10 (str. 31) E Gniazdo COAXIAL 75Ω FM (str. 30) F Gniazdo A.CAL MIC (str. 37, 78) G Gniazda AUDIO (AUDIO IN L/R) (str. 28) H Gniazda TV (AUDIO IN L/R) (str. 27) I Przełącznik S-AIR ID (str. 35, 69)

VIDEO OUT

HDMI OUT

DMPORT

DC5V 700mA MAX

SAT/CABLE

DIGITAL IN

COAXIAL

DIGITAL IN

OPTICAL

EZW-RT10

EXT

DC5V

500mA MAX

S-AIR ID

ABC

AUDIO IN AUDIO IN

J Gniazdo EXT (str. 32) K Gniazdo TV (DIGITAL IN OPTICAL) (str.

27)

L Gniazdo SAT/CABLE (DIGITAL IN

COAXIAL) (str. 28)

M Gniazdo DMPORT (DIGITAL MEDIA

PORT) (str. 28)

N Gniazdo HDMI OUT (str. 25) O Gniazda SPEAKER (str. 23)

ANTENNA

COAXIAL 75

AUDIO

A. CAL MIC ECM-AC2

Wzmacniacz surround

Przedni panel

POWER

POWER/ON LINE

PHONES

A Gniazdo PHONES (str. 35) B POWER (ON/OFF) (str. 35, 69) C Wskaźnik POWER / ON LINE (str. 35,

69)

D Wskaźnik PAIRING (str. 72) E PAIRING (str. 72)

Tylny panel

EZW-RT10

S-AIR ID

SURROUND SELECTOR

PAI RI N G

A B C

SURROUND SURROUND

SPEAKER

BACK

F Gniazdo nadajnika-odbiornika

bezprzewodowego (EZW-RT10) (str.

31)

G Przełącznik S-AIR ID (str. 35, 69) H Gniazdo SPEAKER L (str. 23) I Gniazdo SPEAKER R (str. 23) J Przełącznik SURROUND SELECTOR

(str. 35, 69)

Wprowadzenie

Krok 1: Wybór miejsca ustawienia elementów zestawu i ich instalowanie

Rozmieszczanie głośników

W celu uzyskania możliwie najwyższej jakości dźwięku przestrzennego należy ustawić wszystkie głośniki w takiej samej odległości od miejsca odsłuchu (A). Odległość ta powinna wynosić od 0,0 do 7,0 metrów. Jeśli głośnika środkowego i głośników surround nie można ustawić w taki sposób, aby zachować identyczną odległość (A ), należy je umieścić w punktach oddalonych o 7,0 metrów od miejsca odsłuchu. Głośniki surround należy ustawić za miejscem odsłuchu (B). Subwoofer może znaleźć się w dowolnej części pomieszczenia.

Subwoofer

Głośnik środkowy

Wprowadzenie

Głośnik przedni lewy (L)

Głośnik przedni prawy (R)

30 30

B B

Głośnik lewy surround (L)

•W przypadku ustawiania głośników i/lub podstaw głośników na podłodze pokrytej woskiem, olejem, pastą itp. należy zachować ostrożność, ponieważ może to spowodować poplamienie lub odbarwienie takiej podłogi.

•Nie należy opierać się o głośnik ani na nim uwieszać, ponieważ może to spowodować jego przewrócenie.

Głośnik prawy surround (R)

Rozszerzanie konfiguracji o głośniki tylne surround (opcja)

Dokupienie zestawu bezprzewodowych głośników surround (WAHT-SBP1, opcja) umożliwia odsłuchiwanie 7.1-kanałowego dźwięku przestrzennego. Gama produktów oferowanych jako wyposażenie opcjonalne jest zależna od lokalnej oferty rynkowej.

Poprawne rozmieszczenie głośników tylnych surround pokazano na poniższej ilustracji (C).

Subwoofer

Wprowadzenie

Głośnik przedni lewy (L)

Głośnik środkowy

Głośnik przedni prawy (R)

Głośnik lewy

surround (L)

Głośnik tylny lewy surround (L)

(opcja)

Głośnik prawy surround (R)

30 30

45 45

Głośnik tylny prawy surround (R) (opcja)

Instalowanie głośników na ścianie

Uwaga

•Jeśli masz wątpliwości co do rodzaju wkrętów lub materiału, z którego wykonana jest ściana, skontaktuj się ze sprzedawcą wkrętów lub instalatorem.

•Używaj wkrętów odpowiednich do materiału i wytrzymałości ściany. Ponieważ ściana gipsowa jest wyjątkowo delikatna, najpierw przytwierdź wkręty do deski, a następnie do ściany. Głośniki należy instalować na płaskich, pionowych i zbrojonych ścianach.

•Firma Sony nie ponosi odpowiedzialności za wypadki lub uszkodzenia spowodowane niewłaściwą instalacją, niewystarczającą wytrzymałością ścian lub nieprawidłowym wkręceniem wkrętów, klęskami żywiołowymi itp.

Przed zainstalowaniem głośników przednich i głośników surround na ścianie należy je rozmontować. Do ściany można przytwierdzić górną część głośnika.

Rozmontowywanie głośnika

1 Odłącz przewody głośnikowe od głośnika.

Wprowadzenie

Tylna część głośnika

2 Wykręć wkręt (montowany fabrycznie) znajdujący się w tylnej części głośnika.

Wkręt ten będzie potrzebny podczas ponownego montażu głośnika. Należy uważać, aby go nie zgubić.

Wkręt

Tylna część głośnika

3 Rozmontuj głośnik, unosząc jego górną część.

Górna część

Wprowadzenie

Dolna część

Tylna część głośnika

4 Wyciągnij przewód głośnikowy od spodu dolnej części głośnika.

Ten przewód głośnikowy zostanie użyty podczas instalowania głośnika na ścianie.

Dolna część głośnika

Przewód głośnikowy

Widok głośnika po całkowitym rozmontowaniu

Górna część głośnika

Dolna część głośnika

Przewód głośnikowy

Wkręt

Instalowanie głośników na ścianie

Przed zainstalowaniem głośników na ścianie należy do nich podłączyć przewody głośnikowe. Należy sprawdzić, czy przewody głośnikowe podłączone są do odpowiednich zacisków: przewód głośnikowy z kolorową opaską do zacisku 3, a przewód bez kolorowej opaski do zacisku #.

Kolorowa opaska Głośnik przedni lewy (L): Biały Głośnik przedni prawy (R): Czerwony Głośnik środkowy: Zielony Głośnik lewy surround (L): Niebieski Głośnik prawy surround (R): Szary

1 Przygotuj wkręty (nie wchodzą w skład zestawu) odpowiadające średnicą otworom w

tylnej części każdego z głośników. Patrz ilustracje poniżej.

Otwór w tylnej

4 mm

5 mm

części głośnika

Wprowadzenie

30 mm

2 Zamocuj wkręty w ścianie.

Dla głośnika środkowego

od 8 do 10 mm

219 mm

10 mm

Dla innych głośników

od 8 do 10 mm

210 mm

3 Zawieś głośniki na wkrętach.

5 mm

10 mm

Otwór w tylnej części głośnika

Wprowadzenie

Tylna część głośnika

Krok 2: Podłączanie zestawu

Na kolejnych stronach zamieszczono informacje o sposobie podłączania zestawu. Przewód zasilania zestawu należy podłączyć do gniazda ściennego dopiero po wykonaniu wszystkich innych połączeń.

•W przypadku podłączania innych urządzeń wyposażonych w regulację głośności należy dla nich ustawić głośność na niższym poziomie w celu zapewnienia braku zniekształceń dźwięku.

Podłączanie głośników

Złącza przewodów głośnikowych oraz kolorowe opaski są oznakowane różnymi kolorami odpowiadającymi poszczególnym typom głośników. Przewody głośnikowe należy podłączyć do oznaczonych takim samym kolorem zacisków gniazd SPEAKER zestawu. Należy sprawdzić, czy przewody głośnikowe podłączone są do odpowiednich zacisków: przewód głośnikowy z kolorową opaską do zacisku 3, a przewód bez kolorowej opaski do zacisku #. Do zacisków głośnikowych należy wkładać wyłącznie nieizolowaną (pozbawioną gumowej warstwy zewnętrznej) końcówkę przewodu głośnikowego.

Wprowadzenie

Podłączanie przewodów głośnikowych do zestawu

Przy podłączaniu urządzenia należy włożyć złącze do momentu usłyszenia dźwięku kliknięcia.

Tylny panel urządzenia

-R

LAN(100)

/ C

I O

DC5V 0

/C T A

IT IG

A I

A O

S-AIR ID

DC5V

A IC T

Biały (głośnik przedni lewy (L))

Czerwony (głośnik przedni prawy (R))

Wprowadzenie

Fioletowy (subwoofer)

Zielony (głośnik środkowy)

Tylny panel wzmacniacza surround

-R

-A

B C

RING

PAI

D N

O R

U O R

K C A

Niebieski (głośnik lewy surround (L))

O I

. C

IO D U

IN O I

Szary (głośnik prawy surround (R))

Podłączanie przewodów głośnikowych do głośników

Złącze

Kolorowa opaska

(–)

(+)

Tylna część głośnika

Podłączanie telewizora (sygnał wideo)

To połączenie pozwala przesyłać do telewizora sygnał wideo. Metoda podłączenia jest zależna od rodzaju gniazd dostępnych w telewizorze.

Tylny panel urządzenia

O I

. C

N I

D U A

A Przewód wideo (wchodzi w skład zestawu)

B Kabel HDMI (nie wchodzi w skład zestawu)

O O E

/ C

LAN(100)

I O

DC5V

C Kabel wideo typu komponentowego (nie wchodzi w skład zestawu)

-R

S-AIR ID

DC5V

T P O

Wprowadzenie

Do gniazda HDMI IN w telewizorze.

Do gniazd wejściowyc h wideo typu komponentowego w telewizorze.

Do gniazda wejściowego wideo w telewizorze.

Metoda 1: Połączenie wykorzystujące przewód wideo (A)

Jest to podstawowy typ połączenia.

Metoda 2: Połączenie wykorzystujące kabel HDMI* (B) i przewód wideo (A)

Jeśli w telewizorze jest dostępne gniazdo HDMI, należy go podłączyć do zestawu za pomocą kabla HDMI i przewodu wideo. Zapewni to lepszą jakość obrazu niż w przypadku połączenia wykorzystującego jedynie przewód wideo. Użycie kabla HDMI wymaga określenia typu sygnału wyjściowego (str. 37, 90). Podłączenie telewizora także przy użyciu przewodu wideo umożliwi oglądanie obrazów za pośrednictwem adaptera DIGITAL MEDIA PORT. Sygnały wideo pochodzące z adaptera DIGITAL MEDIA PORT nie są doprowadzane do gniazda HDMI OUT.

* HDMI (High-Definition Multimedia Interface)

Metoda 3: Połączenie wykorzystujące kabel wideo typu komponentowego (C) i przewód wideo (A)

Jeśli w telewizorze nie ma gniazda HDMI, ale są dostępne gniazda wejściowe wideo typu komponentowego, należy go połączyć z zestawem za pomocą kabla wideo typu komponentowego i przewodu wideo. Zapewni to lepszą jakość obrazu niż w przypadku połączenia wykorzystującego jedynie przewód wideo. Użycie kabla wideo typu komponentowego wymaga określenia typu sygnału wyjściowego (str. 37, 90).

Wprowadzenie

Podłączenie telewizora także przy użyciu przewodu wideo umożliwi oglądanie obrazów za pośrednictwem adaptera DIGITAL MEDIA PORT. Sygnały wideo pochodzące z adaptera DIGITAL MEDIA PORT nie są doprowadzane do gniazda COMPONENT VIDEO OUT.

Zmienianie systemu kodowania kolorów (na PAL lub NTSC)

W przypadku niektórych telewizorów może być konieczne wybranie odpowiedniego systemu kodowania kolorów: PAL lub NTSC. W zestawie fabrycznie włączono system PAL.

1 Włącz zestaw, naciskając przycisk "/1. 2 Naciśnij jednocześnie przyciski x i VOLUME + na urządzeniu i przytrzymaj je przez

ponad 5 sekund.

Za każdym razem, gdy zostanie wykonana ta czynność, system kodowania kolorów zmienia się odpowiednio na PAL lub NTSC. Zmiana systemu kodowania kolorów na NTSC powoduje zaświecenie się wskaźnika „NTSC” na wyświetlaczu na przednim panelu.

Podłączanie telewizora (sygnał audio)

To połączenie pozwala przesyłać sygnał audio z telewizora do zestawu. Należy je wykonać, aby za pomocą zestawu można było odsłuchiwać dźwięk z telewizora.

Tylny panel urządzenia

-R

/ C

LAN(100)

I O

DC5V

E Cyfrowy przewód optyczny (nie wchodzi w skład zestawu)

T A S

IG D

A I

O C

S-AIR ID

DC5V

O I

D U A

. C

2 C

-A

M C E

D U A

D Przewód audio (nie wchodzi w skład zestawu)

Wprowadzenie

Do cyfrowego optycznego gniazda wyjściowego telewizora.

Do gniazd wyjściowych audio telewizora.

Metoda 1: Połączenie wykorzystujące przewód audio (D)

Jest to podstawowy rodzaj połączenia umożliwiający przesyłanie do zestawu analogowego sygnału audio.

Metoda 2: Połączenie wykorzystujące cyfrowy przewód optyczny (E)

Jeśli w telewizorze jest dostępne cyfrowe optyczne gniazdo wyjściowe, można do niego podłączyć cyfrowy przewód optyczny stanowiący uzupełnienie przewodu audio i zapewniający wyższą jakość dźwięku. W przypadku wykorzystania połączenia cyfrowego zestaw będzie mógł odbierać sygnał wielościeżkowy w formacie Dolby Digital, co pozwoli odsłuchiwać dźwięk przestrzenny podczas oglądania telewizji.

•Zestaw umożliwia odbieranie zarówno sygnałów cyfrowych, jak i analogowych. Sygnały cyfrowe mają priorytet nad analogowymi. W przypadku zaniku sygnału cyfrowego po upływie 2 sekund rozpoczyna się przetwarzanie sygnału analogowego.

Podłączanie innych urządzeń

Poprzez głośniki zestawu można słuchać dźwięku pochodzącego z podłączonych urządzeń.

• Adapter DIGITAL MEDIA PORT: F (W modelach na rynek brytyjski i australijski w skład zestawu wchodzi adapter TDM-iP20. Można jednak używać także innych adapterów DIGITAL MEDIA PORT).

• Magnetowid, cyfrowy tuner telewizji satelitarnej, konsola PlayStation, przenośne urządzenie

Wprowadzenie

audio itp. (nie wchodzą w skład zestawu): G

• Magnetowid, cyfrowy tuner telewizji satelitarnej itp. (nie wchodzą w skład zestawu) wyposażony w cyfrowe koncentryczne gniazdo wyjściowe: H

Tylny panel urządzenia

F Adapter DIGITAL MEDIA PORT (str. 68)

H Cyfrowy przewód koncentryczny (nie wchodzi w skład zestawu)

O O E

LAN(100)

I O

DC5V

IN L

IC T P

L A I

X A

-R

G Przewód audio (nie wchodzi w skład

O I

D U A

S-AIR ID

IN IO

zestawu)

M L A

. C

-A

M C E

Do gniazd wyjściowych audio w

Do cyfrowego koncentrycznego gniazda wyjściowego w ma gnetowidzie, cyfrowym tunerze telewizji satelitarnej itp.

magnetowidzie, cyfrowym tunerze telewizji satelitarnej, konsoli PlayStatio n, przenośnym urządzeniu audio itp.

•Podłącz adapter DIGITAL MEDIA PORT, odpowiednio dopasowując oznaczenia V. Podczas odłączania pociągnij adapter, naciskając część .

Jeśli w telewizorze jest dostępnych wiele gniazd wejściowych audio/wideo

Poprzez głośniki zestawu można słuchać dźwięku pochodzącego z urządzeń podłączonych do telewizora. Urządzenia należy podłączyć w sposób pokazany poniżej.

Telewizor

Zestaw

Magnetowid, cyfrowy tuner telewizji satelitarnej, konsola PlayStation itp.

: kierunek sygnału

Urządzenie, z którego ma pochodzić sygnał dźwiękowy, należy wybrać w telewizorze. Szczegółowe informacje na ten temat znajdują się w instrukcji obsługi telewizora. Jeśli telewizor nie jest wyposażony w wiele gniazd wejściowych audio/wideo, warunkiem odsłuchiwania dźwięku z więcej niż jednego urządzenia będzie zastosowanie rozdzielacza sygnału.

Wprowadzenie

Podłączanie anteny

Tylny panel urządzenia

Wprowadzenie

-R

S-AIR ID

DC5V

•Antena UKF (FM) musi być całkowicie rozwinięta.

•Po podłączeniu anteny UKF (FM) należy ułożyć ją w pozycji jak najbardziej zbliżonej do poziomej.

•W przypadku słabej jakości odbieranego sygnału UKF (FM) należy w sposób przedstawiony na poniższej ilustracji podłączyć urządzenie do zewnętrznej anteny za pomocą 75-omowego kabla koncentrycznego (nie wchodzi w skład zestawu).

. C

-A M

I O I

lub

Antena UKF (FM) (wchodzi w skład zestawu)

Zewnętrzna antena UKF (FM)

Urządzenie

ANTENNA

COAXIAL 75

+ 97 hidden pages
